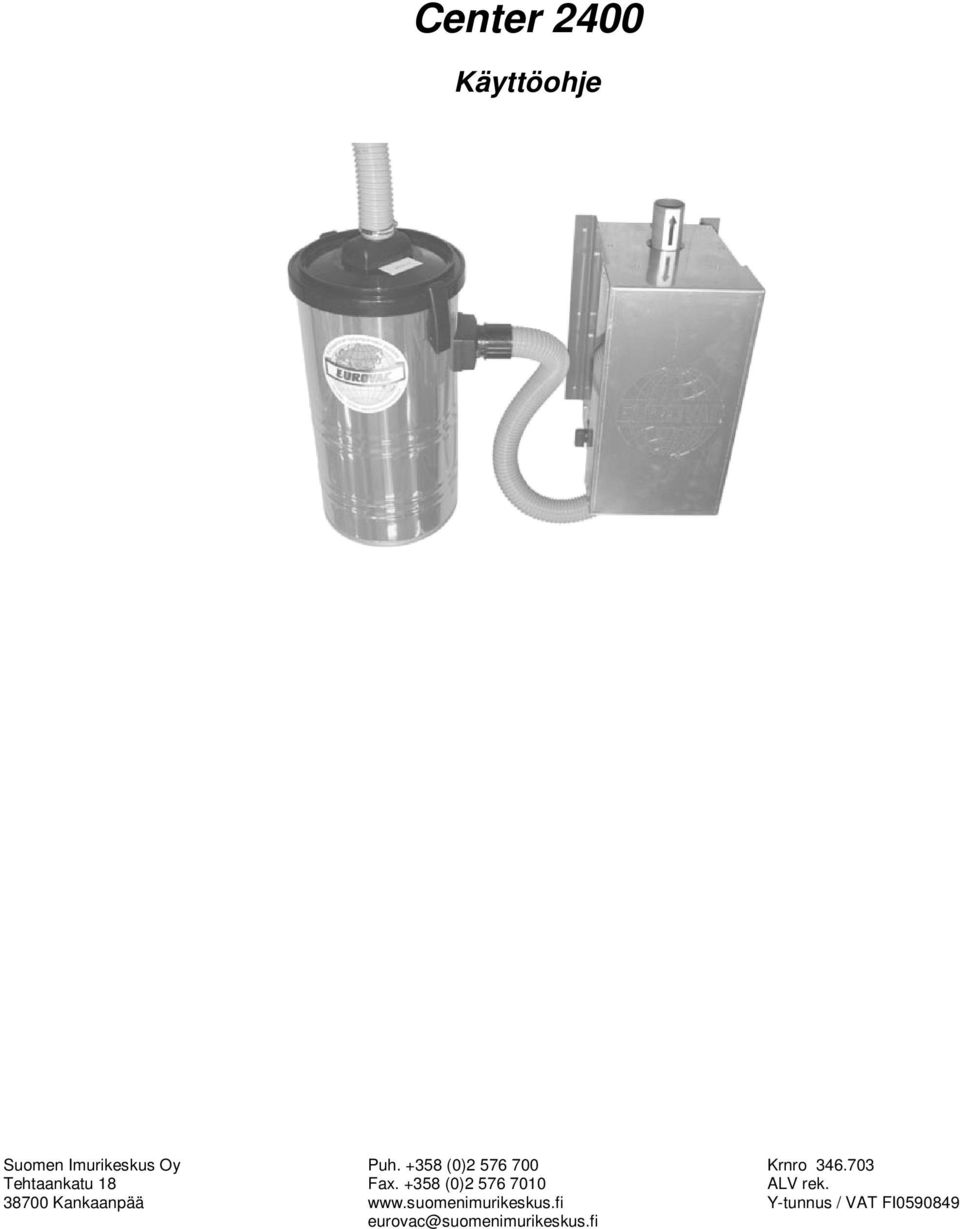

1 Center 2400 Käyttöohje Suomen Imurikeskus Oy Tehtaankatu Kankaanpää Puh (0) Fax (0) Krnro ALV rek. Y-tunnus / VAT FI

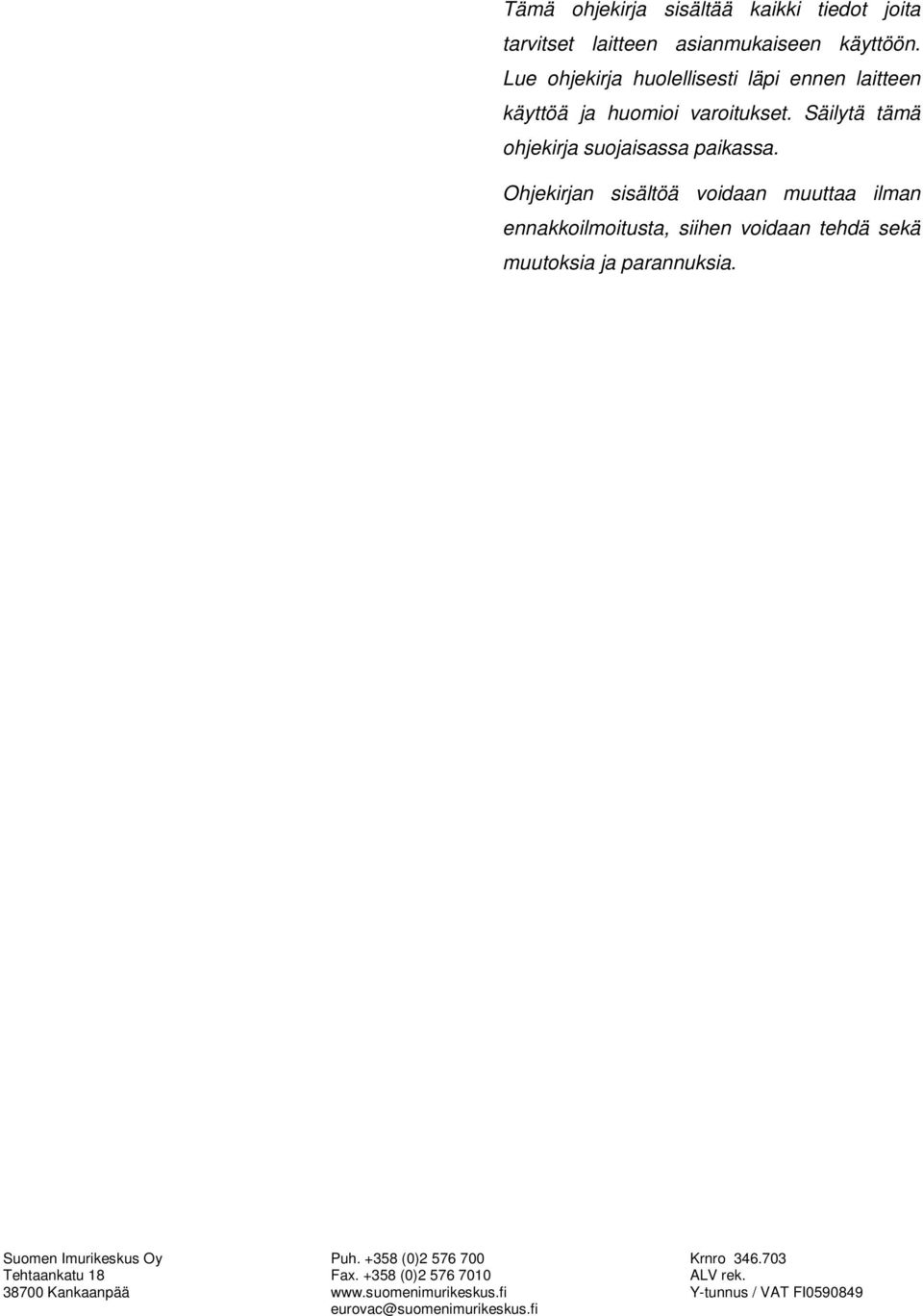

2 Tämä ohjekirja sisältää kaikki tiedot joita tarvitset laitteen asianmukaiseen käyttöön. Lue ohjekirja huolellisesti läpi ennen laitteen käyttöä ja huomioi varoitukset. Säilytä tämä ohjekirja suojaisassa paikassa. Ohjekirjan sisältöä voidaan muuttaa ilman ennakkoilmoitusta, siihen voidaan tehdä sekä muutoksia ja parannuksia. Suomen Imurikeskus Oy Tehtaankatu Kankaanpää Puh (0) Fax (0) Krnro ALV rek. Y-tunnus / VAT FI

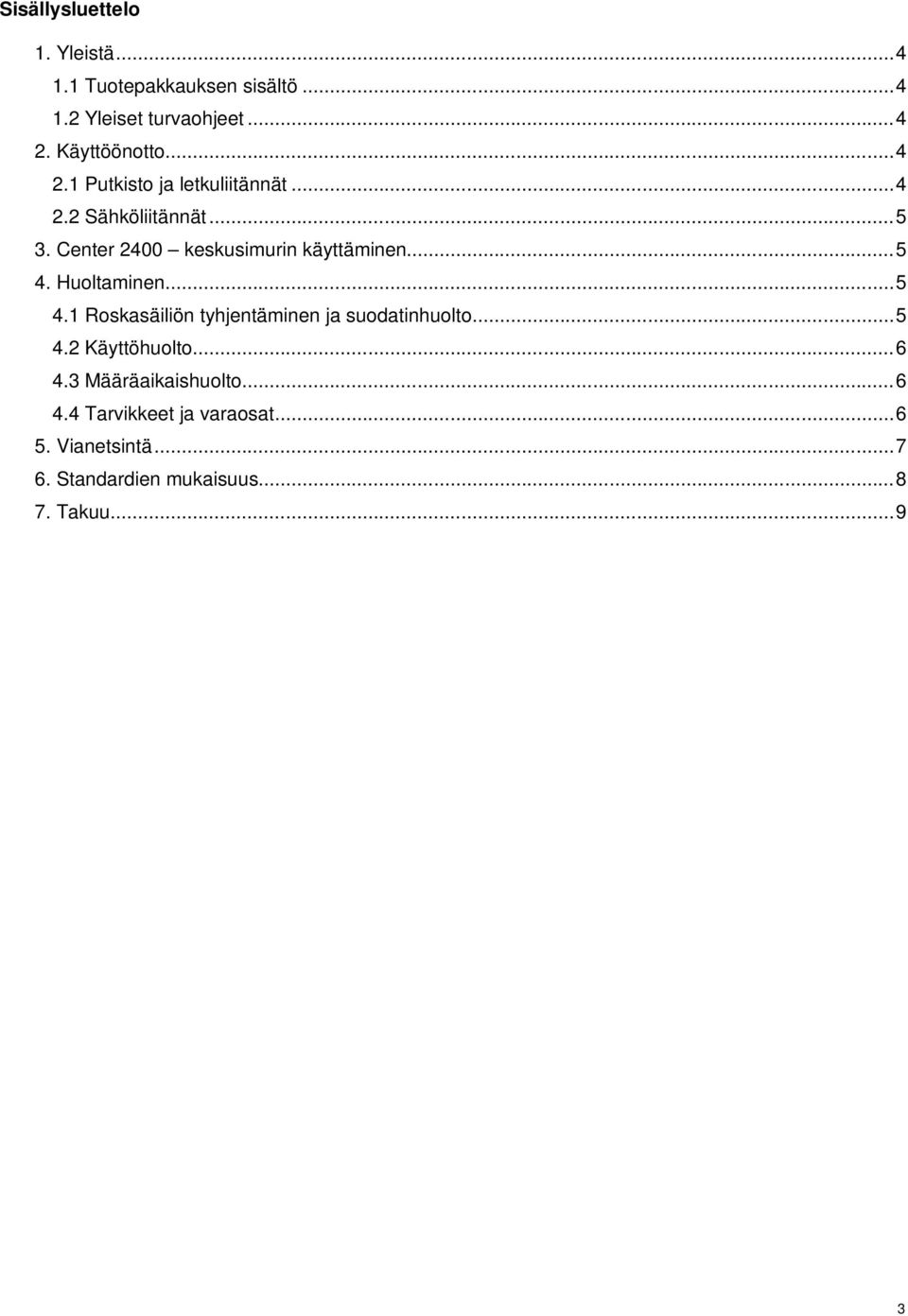

3 Sisällysluettelo 1. Yleistä Tuotepakkauksen sisältö Yleiset turvaohjeet Käyttöönotto Putkisto ja letkuliitännät Sähköliitännät Center 2400 keskusimurin käyttäminen Huoltaminen Roskasäiliön tyhjentäminen ja suodatinhuolto Käyttöhuolto Määräaikaishuolto Tarvikkeet ja varaosat Vianetsintä Standardien mukaisuus Takuu

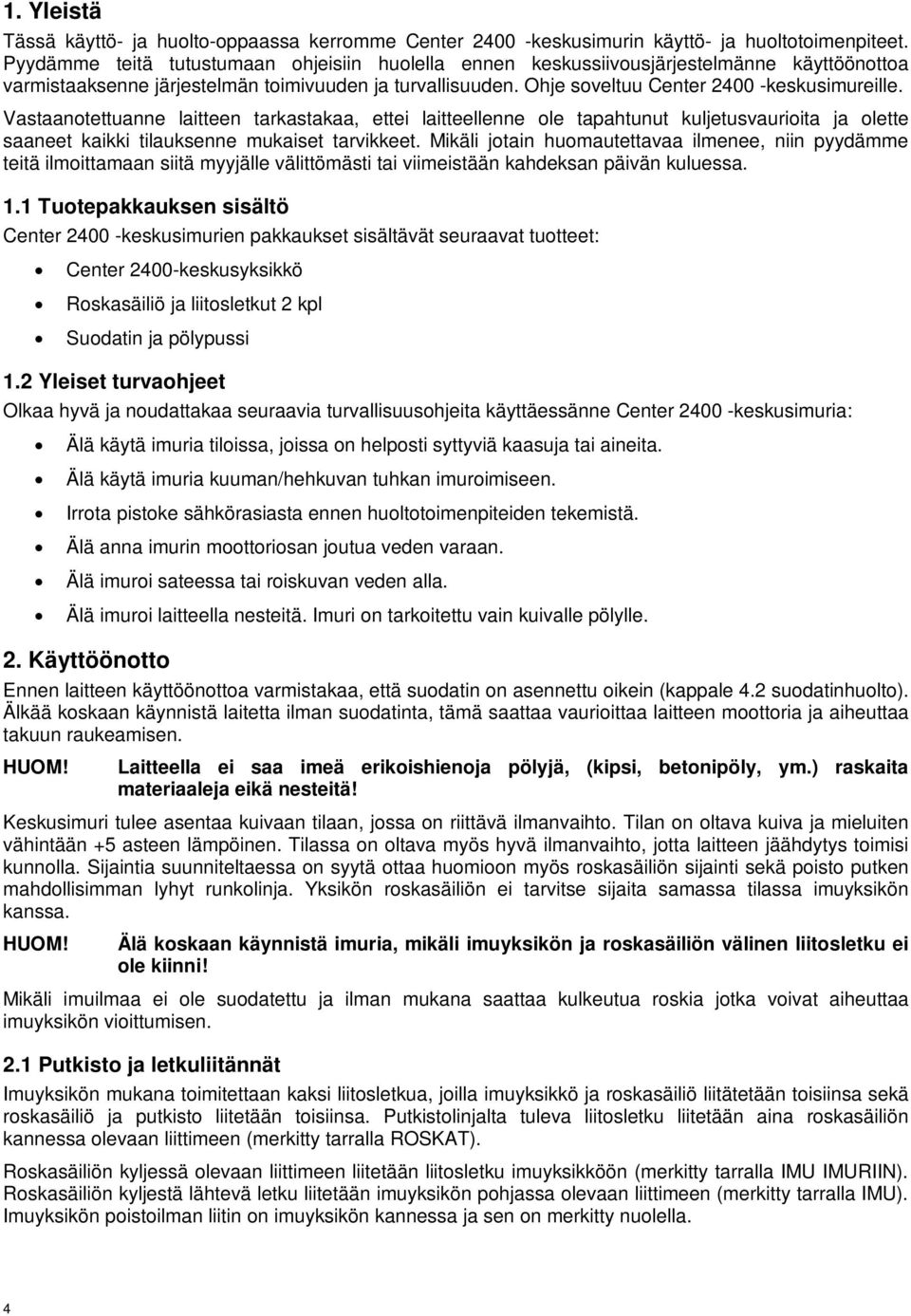

4 1. Yleistä Tässä käyttö- ja huolto-oppaassa kerromme Center keskusimurin käyttö- ja huoltotoimenpiteet. Pyydämme teitä tutustumaan ohjeisiin huolella ennen keskussiivousjärjestelmänne käyttöönottoa varmistaaksenne järjestelmän toimivuuden ja turvallisuuden. Ohje soveltuu Center keskusimureille. Vastaanotettuanne laitteen tarkastakaa, ettei laitteellenne ole tapahtunut kuljetusvaurioita ja olette saaneet kaikki tilauksenne mukaiset tarvikkeet. Mikäli jotain huomautettavaa ilmenee, niin pyydämme teitä ilmoittamaan siitä myyjälle välittömästi tai viimeistään kahdeksan päivän kuluessa. 1.1 Tuotepakkauksen sisältö Center keskusimurien pakkaukset sisältävät seuraavat tuotteet: Center 2400-keskusyksikkö Roskasäiliö ja liitosletkut 2 kpl Suodatin ja pölypussi 1.2 Yleiset turvaohjeet Olkaa hyvä ja noudattakaa seuraavia turvallisuusohjeita käyttäessänne Center keskusimuria: Älä käytä imuria tiloissa, joissa on helposti syttyviä kaasuja tai aineita. Älä käytä imuria kuuman/hehkuvan tuhkan imuroimiseen. Irrota pistoke sähkörasiasta ennen huoltotoimenpiteiden tekemistä. Älä anna imurin moottoriosan joutua veden varaan. Älä imuroi sateessa tai roiskuvan veden alla. Älä imuroi laitteella nesteitä. Imuri on tarkoitettu vain kuivalle pölylle. 2. Käyttöönotto Ennen laitteen käyttöönottoa varmistakaa, että suodatin on asennettu oikein (kappale 4.2 suodatinhuolto). Älkää koskaan käynnistä laitetta ilman suodatinta, tämä saattaa vaurioittaa laitteen moottoria ja aiheuttaa takuun raukeamisen. Laitteella ei saa imeä erikoishienoja pölyjä, (kipsi, betonipöly, ym.) raskaita materiaaleja eikä nesteitä! Keskusimuri tulee asentaa kuivaan tilaan, jossa on riittävä ilmanvaihto. Tilan on oltava kuiva ja mieluiten vähintään +5 asteen lämpöinen. Tilassa on oltava myös hyvä ilmanvaihto, jotta laitteen jäähdytys toimisi kunnolla. Sijaintia suunniteltaessa on syytä ottaa huomioon myös roskasäiliön sijainti sekä poisto putken mahdollisimman lyhyt runkolinja. Yksikön roskasäiliön ei tarvitse sijaita samassa tilassa imuyksikön kanssa. Älä koskaan käynnistä imuria, mikäli imuyksikön ja roskasäiliön välinen liitosletku ei ole kiinni! Mikäli imuilmaa ei ole suodatettu ja ilman mukana saattaa kulkeutua roskia jotka voivat aiheuttaa imuyksikön vioittumisen. 2.1 Putkisto ja letkuliitännät Imuyksikön mukana toimitettaan kaksi liitosletkua, joilla imuyksikkö ja roskasäiliö liitätetään toisiinsa sekä roskasäiliö ja putkisto liitetään toisiinsa. Putkistolinjalta tuleva liitosletku liitetään aina roskasäiliön kannessa olevaan liittimeen (merkitty tarralla ROSKAT). Roskasäiliön kyljessä olevaan liittimeen liitetään liitosletku imuyksikköön (merkitty tarralla IMU IMURIIN). Roskasäiliön kyljestä lähtevä letku liitetään imuyksikön pohjassa olevaan liittimeen (merkitty tarralla IMU). Imuyksikön poistoilman liitin on imuyksikön kannessa ja sen on merkitty nuolella. 4

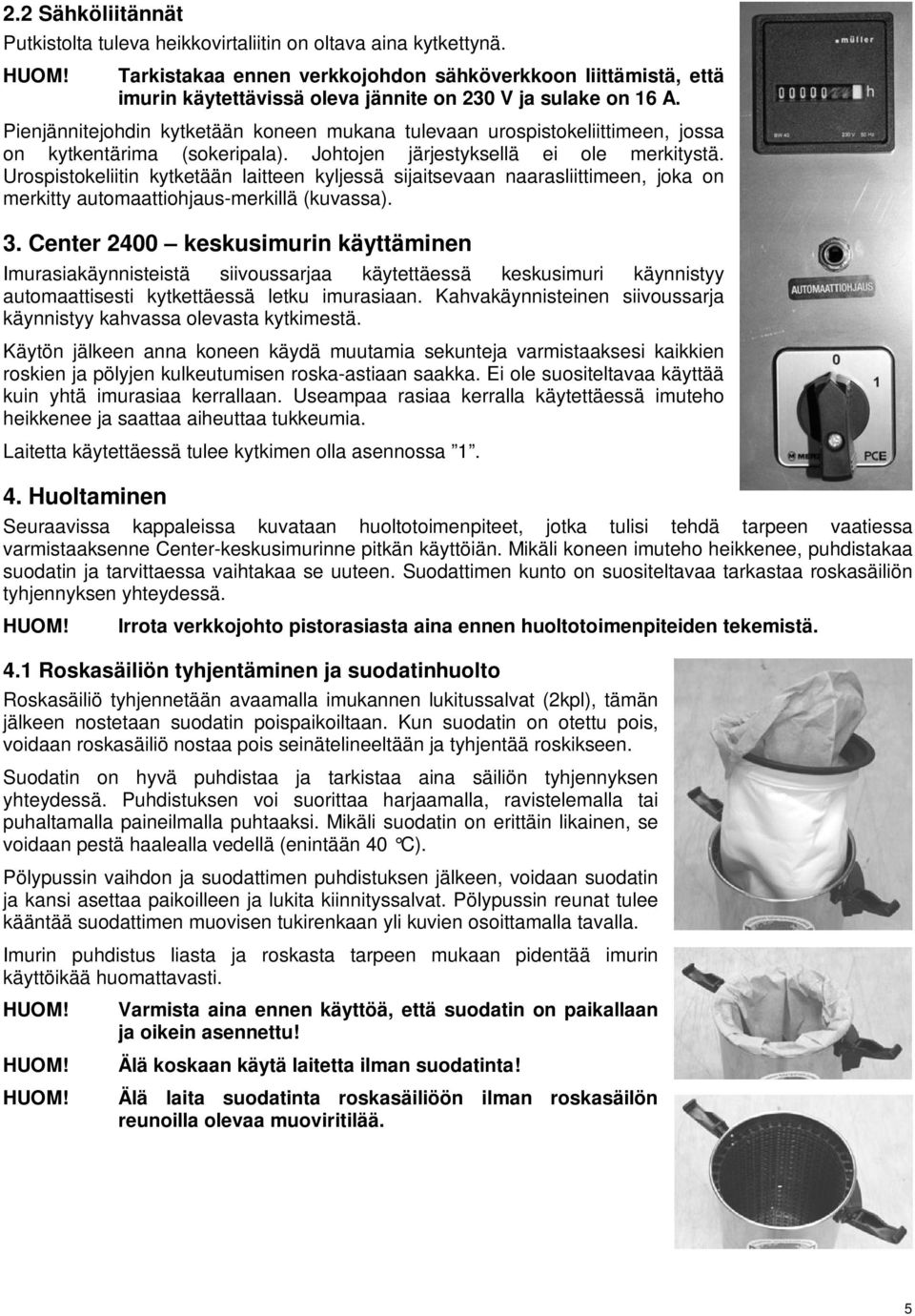

5 2.2 Sähköliitännät Putkistolta tuleva heikkovirtaliitin on oltava aina kytkettynä. Tarkistakaa ennen verkkojohdon sähköverkkoon liittämistä, että imurin käytettävissä oleva jännite on 230 V ja sulake on 16 A. Pienjännitejohdin kytketään koneen mukana tulevaan urospistokeliittimeen, jossa on kytkentärima (sokeripala). Johtojen järjestyksellä ei ole merkitystä. Urospistokeliitin kytketään laitteen kyljessä sijaitsevaan naarasliittimeen, joka on merkitty automaattiohjaus-merkillä (kuvassa). 3. Center 2400 keskusimurin käyttäminen Imurasiakäynnisteistä siivoussarjaa käytettäessä keskusimuri käynnistyy automaattisesti kytkettäessä letku imurasiaan. Kahvakäynnisteinen siivoussarja käynnistyy kahvassa olevasta kytkimestä. Käytön jälkeen anna koneen käydä muutamia sekunteja varmistaaksesi kaikkien roskien ja pölyjen kulkeutumisen roska-astiaan saakka. Ei ole suositeltavaa käyttää kuin yhtä imurasiaa kerrallaan. Useampaa rasiaa kerralla käytettäessä imuteho heikkenee ja saattaa aiheuttaa tukkeumia. Laitetta käytettäessä tulee kytkimen olla asennossa Huoltaminen Seuraavissa kappaleissa kuvataan huoltotoimenpiteet, jotka tulisi tehdä tarpeen vaatiessa varmistaaksenne Center-keskusimurinne pitkän käyttöiän. Mikäli koneen imuteho heikkenee, puhdistakaa suodatin ja tarvittaessa vaihtakaa se uuteen. Suodattimen kunto on suositeltavaa tarkastaa roskasäiliön tyhjennyksen yhteydessä. Irrota verkkojohto pistorasiasta aina ennen huoltotoimenpiteiden tekemistä. 4.1 Roskasäiliön tyhjentäminen ja suodatinhuolto Roskasäiliö tyhjennetään avaamalla imukannen lukitussalvat (2kpl), tämän jälkeen nostetaan suodatin poispaikoiltaan. Kun suodatin on otettu pois, voidaan roskasäiliö nostaa pois seinätelineeltään ja tyhjentää roskikseen. Suodatin on hyvä puhdistaa ja tarkistaa aina säiliön tyhjennyksen yhteydessä. Puhdistuksen voi suorittaa harjaamalla, ravistelemalla tai puhaltamalla paineilmalla puhtaaksi. Mikäli suodatin on erittäin likainen, se voidaan pestä haalealla vedellä (enintään 40 C). Pölypussin vaihdon ja suodattimen puhdistuksen jälkeen, voidaan suodatin ja kansi asettaa paikoilleen ja lukita kiinnityssalvat. Pölypussin reunat tulee kääntää suodattimen muovisen tukirenkaan yli kuvien osoittamalla tavalla. Imurin puhdistus liasta ja roskasta tarpeen mukaan pidentää imurin käyttöikää huomattavasti. Varmista aina ennen käyttöä, että suodatin on paikallaan ja oikein asennettu! Älä koskaan käytä laitetta ilman suodatinta! Älä laita suodatinta roskasäiliöön ilman roskasäilön reunoilla olevaa muoviritilää. 5

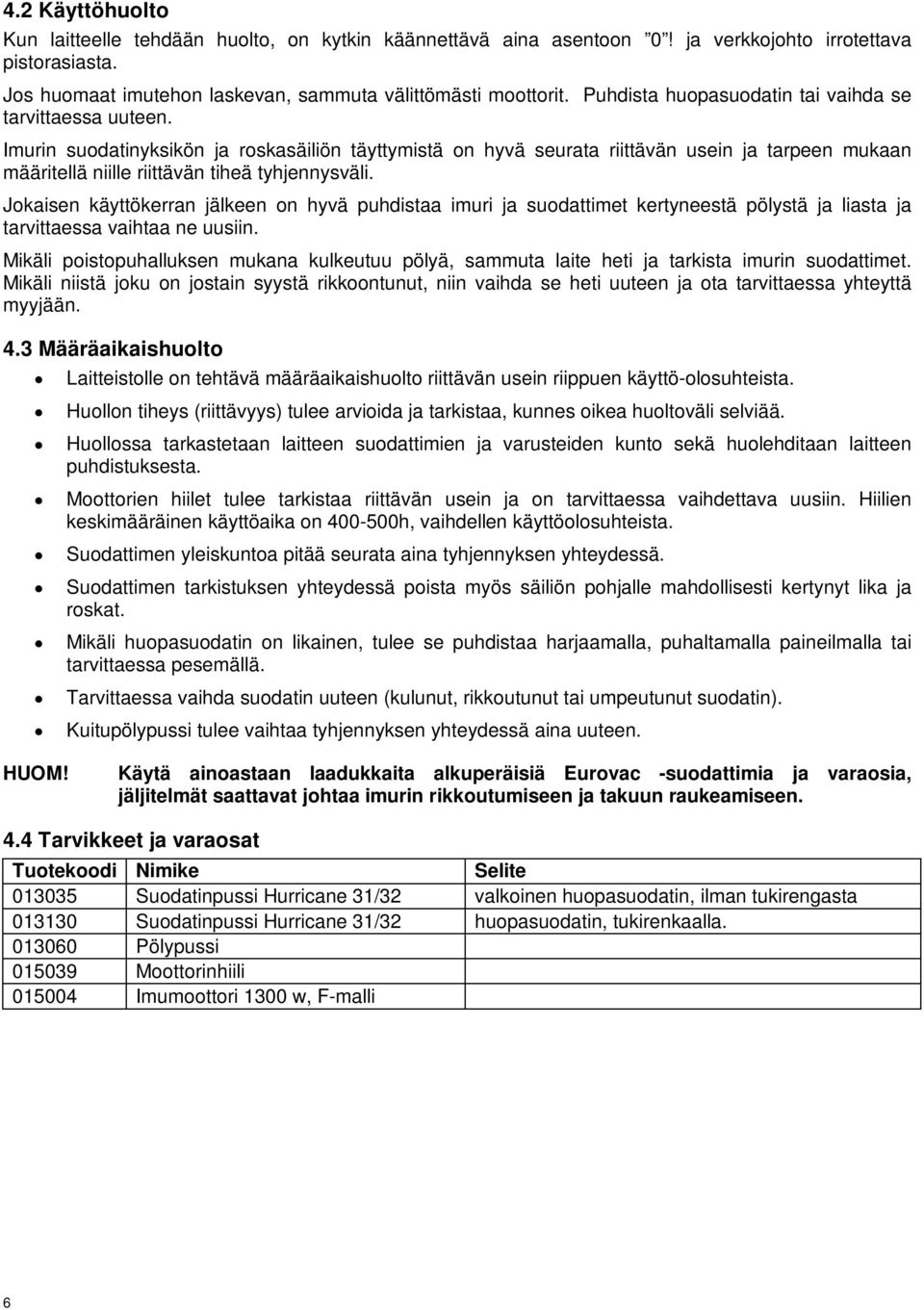

6 4.2 Käyttöhuolto Kun laitteelle tehdään huolto, on kytkin käännettävä aina asentoon 0! ja verkkojohto irrotettava pistorasiasta. Jos huomaat imutehon laskevan, sammuta välittömästi moottorit. Puhdista huopasuodatin tai vaihda se tarvittaessa uuteen. Imurin suodatinyksikön ja roskasäiliön täyttymistä on hyvä seurata riittävän usein ja tarpeen mukaan määritellä niille riittävän tiheä tyhjennysväli. Jokaisen käyttökerran jälkeen on hyvä puhdistaa imuri ja suodattimet kertyneestä pölystä ja liasta ja tarvittaessa vaihtaa ne uusiin. Mikäli poistopuhalluksen mukana kulkeutuu pölyä, sammuta laite heti ja tarkista imurin suodattimet. Mikäli niistä joku on jostain syystä rikkoontunut, niin vaihda se heti uuteen ja ota tarvittaessa yhteyttä myyjään. 4.3 Määräaikaishuolto Laitteistolle on tehtävä määräaikaishuolto riittävän usein riippuen käyttö-olosuhteista. Huollon tiheys (riittävyys) tulee arvioida ja tarkistaa, kunnes oikea huoltoväli selviää. Huollossa tarkastetaan laitteen suodattimien ja varusteiden kunto sekä huolehditaan laitteen puhdistuksesta. Moottorien hiilet tulee tarkistaa riittävän usein ja on tarvittaessa vaihdettava uusiin. Hiilien keskimääräinen käyttöaika on h, vaihdellen käyttöolosuhteista. Suodattimen yleiskuntoa pitää seurata aina tyhjennyksen yhteydessä. Suodattimen tarkistuksen yhteydessä poista myös säiliön pohjalle mahdollisesti kertynyt lika ja roskat. Mikäli huopasuodatin on likainen, tulee se puhdistaa harjaamalla, puhaltamalla paineilmalla tai tarvittaessa pesemällä. Tarvittaessa vaihda suodatin uuteen (kulunut, rikkoutunut tai umpeutunut suodatin). Kuitupölypussi tulee vaihtaa tyhjennyksen yhteydessä aina uuteen. Käytä ainoastaan laadukkaita alkuperäisiä Eurovac -suodattimia ja varaosia, jäljitelmät saattavat johtaa imurin rikkoutumiseen ja takuun raukeamiseen. 4.4 Tarvikkeet ja varaosat Tuotekoodi Nimike Selite Suodatinpussi Hurricane 31/32 valkoinen huopasuodatin, ilman tukirengasta Suodatinpussi Hurricane 31/32 huopasuodatin, tukirenkaalla Pölypussi Moottorinhiili Imumoottori 1300 w, F-malli 6

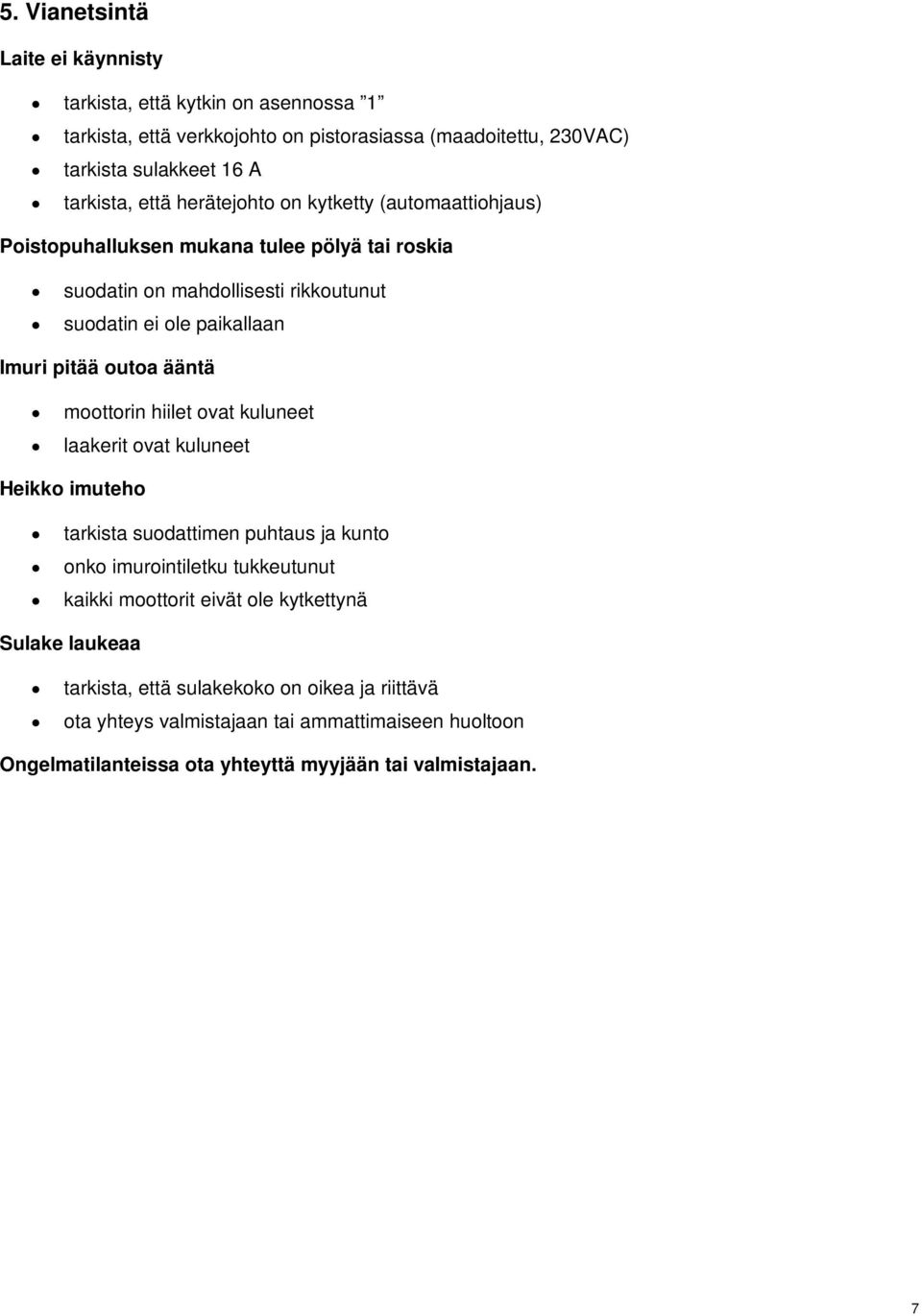

7 5. Vianetsintä Laite ei käynnisty tarkista, että kytkin on asennossa 1 tarkista, että verkkojohto on pistorasiassa (maadoitettu, 230VAC) tarkista sulakkeet 16 A tarkista, että herätejohto on kytketty (automaattiohjaus) Poistopuhalluksen mukana tulee pölyä tai roskia suodatin on mahdollisesti rikkoutunut suodatin ei ole paikallaan Imuri pitää outoa ääntä moottorin hiilet ovat kuluneet laakerit ovat kuluneet Heikko imuteho tarkista suodattimen puhtaus ja kunto onko imurointiletku tukkeutunut kaikki moottorit eivät ole kytkettynä Sulake laukeaa tarkista, että sulakekoko on oikea ja riittävä ota yhteys valmistajaan tai ammattimaiseen huoltoon Ongelmatilanteissa ota yhteyttä myyjään tai valmistajaan. 7

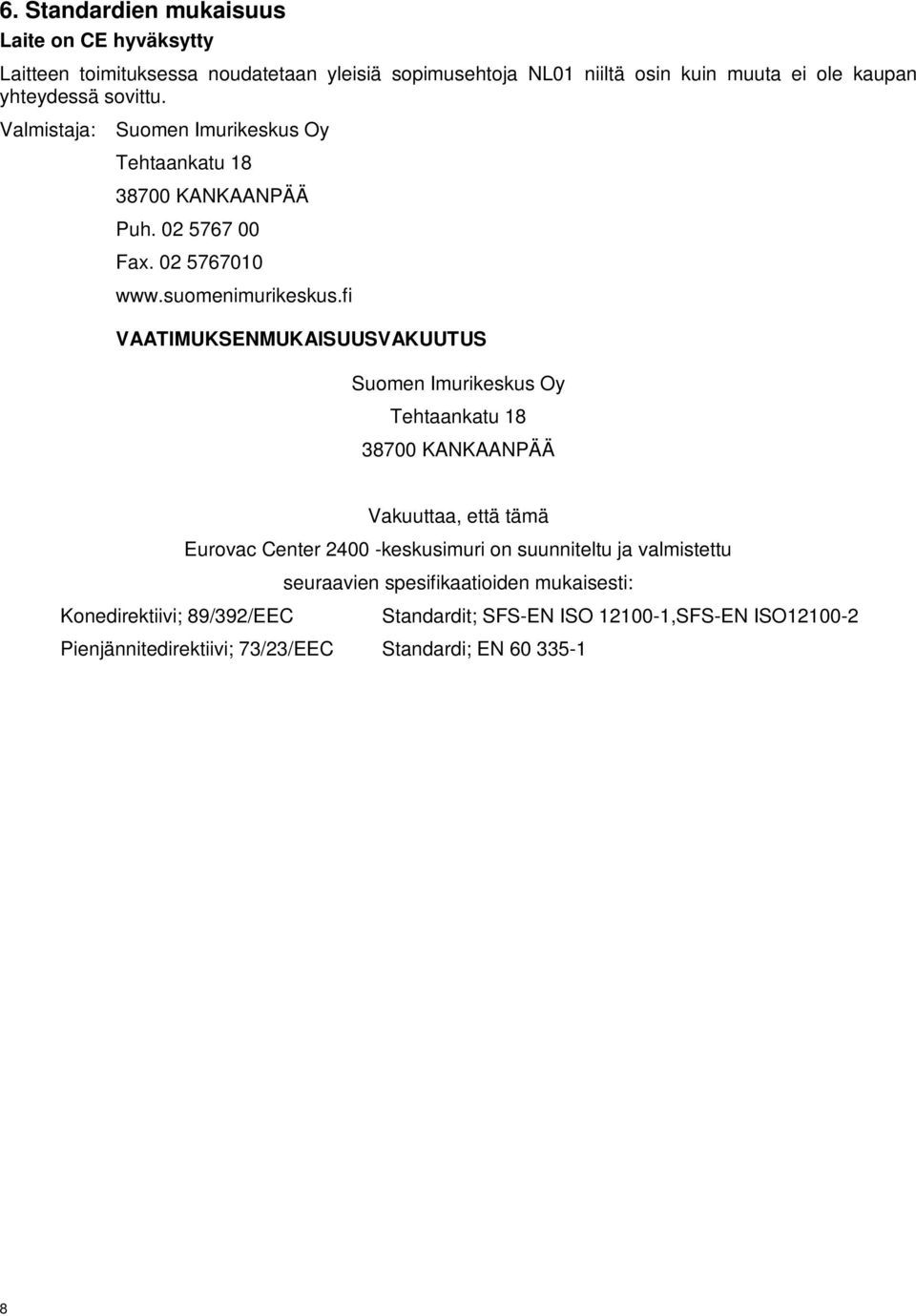

8 6. Standardien mukaisuus Laite on CE hyväksytty Laitteen toimituksessa noudatetaan yleisiä sopimusehtoja NL01 niiltä osin kuin muuta ei ole kaupan yhteydessä sovittu. Valmistaja: Suomen Imurikeskus Oy Tehtaankatu KANKAANPÄÄ Puh Fax VAATIMUKSENMUKAISUUSVAKUUTUS Suomen Imurikeskus Oy Tehtaankatu KANKAANPÄÄ Vakuuttaa, että tämä Eurovac Center keskusimuri on suunniteltu ja valmistettu seuraavien spesifikaatioiden mukaisesti: Konedirektiivi; 89/392/EEC Standardit; SFS-EN ISO ,SFS-EN ISO Pienjännitedirektiivi; 73/23/EEC Standardi; EN

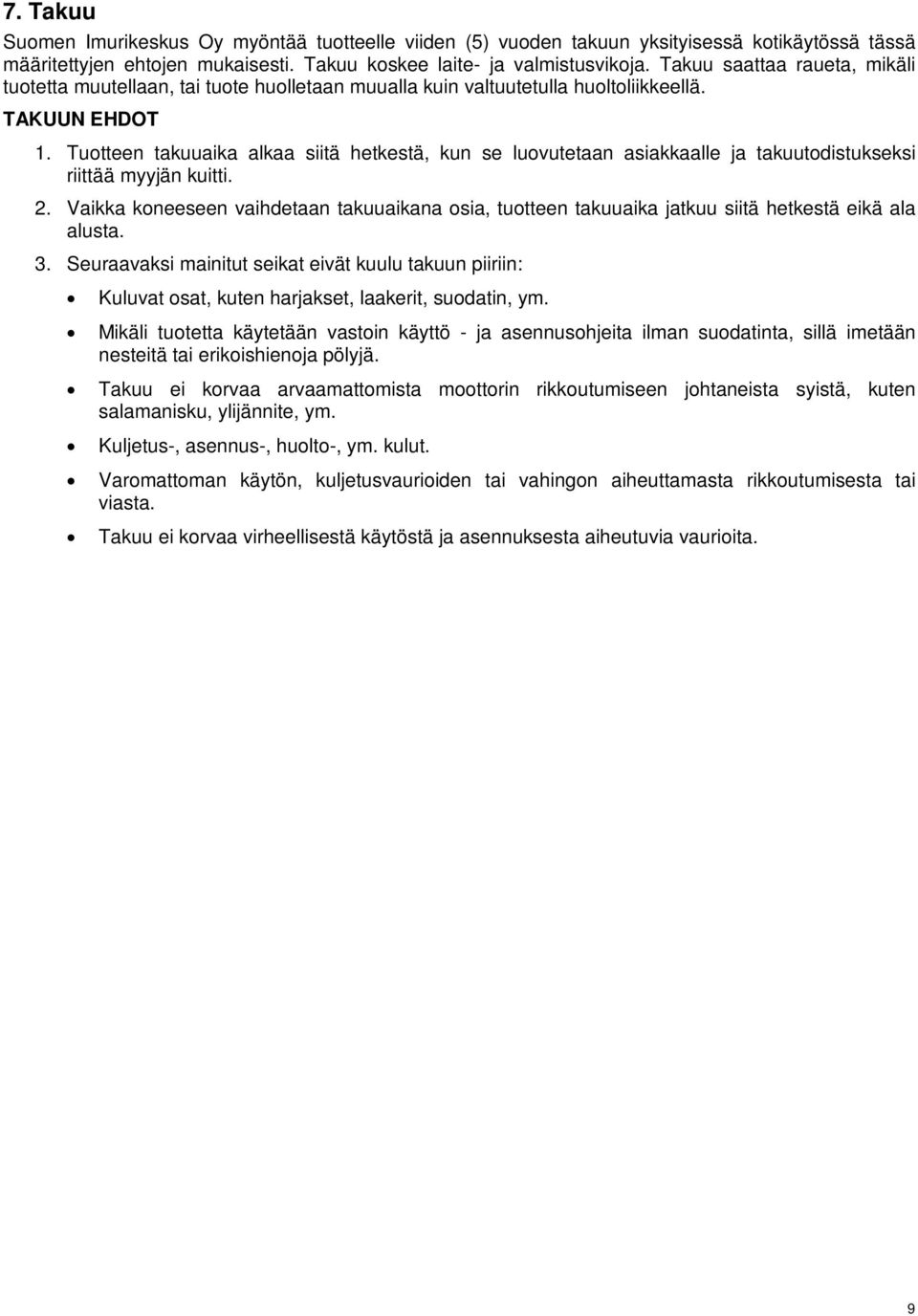

9 7. Takuu Suomen Imurikeskus Oy myöntää tuotteelle viiden (5) vuoden takuun yksityisessä kotikäytössä tässä määritettyjen ehtojen mukaisesti. Takuu koskee laite- ja valmistusvikoja. Takuu saattaa raueta, mikäli tuotetta muutellaan, tai tuote huolletaan muualla kuin valtuutetulla huoltoliikkeellä. TAKUUN EHDOT 1. Tuotteen takuuaika alkaa siitä hetkestä, kun se luovutetaan asiakkaalle ja takuutodistukseksi riittää myyjän kuitti. 2. Vaikka koneeseen vaihdetaan takuuaikana osia, tuotteen takuuaika jatkuu siitä hetkestä eikä ala alusta. 3. Seuraavaksi mainitut seikat eivät kuulu takuun piiriin: Kuluvat osat, kuten harjakset, laakerit, suodatin, ym. Mikäli tuotetta käytetään vastoin käyttö - ja asennusohjeita ilman suodatinta, sillä imetään nesteitä tai erikoishienoja pölyjä. Takuu ei korvaa arvaamattomista moottorin rikkoutumiseen johtaneista syistä, kuten salamanisku, ylijännite, ym. Kuljetus-, asennus-, huolto-, ym. kulut. Varomattoman käytön, kuljetusvaurioiden tai vahingon aiheuttamasta rikkoutumisesta tai viasta. Takuu ei korvaa virheellisestä käytöstä ja asennuksesta aiheutuvia vaurioita. 9
