1 PAINON HALLINTAOPAS mitoitusohjeet laatua kannesta kanteen AINEISTOPALVELU (09) Tuotanto ja myynti Otavantie Keuruu Myynti Hietalahdenranta 19 A Helsinki VAIHDE (09)

fi Tuotanto ja myynti Otavantie 11 42700 Keuruu Myynti

2 kovakantinen liimasidottu tai lankasidottu kirja, suojakannella tai ilman PAINETUN PÄÄLLYSTEEN MITOITUS Pyöreäselkäisen kirjan päällysteen leveys: 17 mm + sivun leveys + 5 (mm) + selän leveys (mm) + sivun leveys +5 (mm) + 17 mm Suoraselkäisen kirjan päällysteen leveys: 17 mm + sivun leveys + 7 (mm) + selän leveys (mm) + sivun leveys +7 (mm) + 17 mm 17 + sivun leveys + 5 / 7 mm + selän leveys + sivun leveys + 5 / 7 mm sivun korkeus Käännevara KANNEN NÄKYVÄ ALUE Taiveura on 8 10 mm selän muodosta (pyöreä/suora) riippuen. Älä sijoita tärkeää tekstiä tai kuvan osaa tälle alueelle. Kansipahvin leveys Kannen keskikohta 8 10 mm taiveura 8 10 mm taiveura min. 100 mm max. 375 mm Kirjan formaatti = sivun leveys ja korkeus min. 70 mm max. 305 mm OTABASIC Painettu päällys Päällyksen taitto tehdään yhdelle sivulle mitoitusohjeiden mukaisesti. Tarkista kirjan selän maksimileveys yhteys henkilöltäsi tai kirjapainosta jos kirjan sivun leveys ylittää 280 mm. Sivun mitat (kirjan formaatti) - min. 70 mm - max. 305 mm - min. 100 mm - max. 375 mm Selän leveysmitat - min. 7 mm - max. 60 mm Selän leveyden laskeminen Selän leveyttä laskettaessa on huomioitava kansipahvien paksuus sekä sidonta. Selän leveysmitan saat selville otavankirjapaino.fi/ohjeet/kirjan-mitoituslaskurit/ - numerosta (09) aineistot@otavankirjapaino.fi + 17 Pyöreä- ja suoraselkäisen kirjan päällysteen korkeus: 17 mm mm + sivun korkeus (mm) mm + 17 mm

sivun leveys + 5 / 7 mm + 17 17 + 2.5 + sivun korkeus Käännevara KANNEN NÄKYVÄ ALUE Taiveura on 8 10 mm selän muodosta (pyöreä/suora) riippuen.

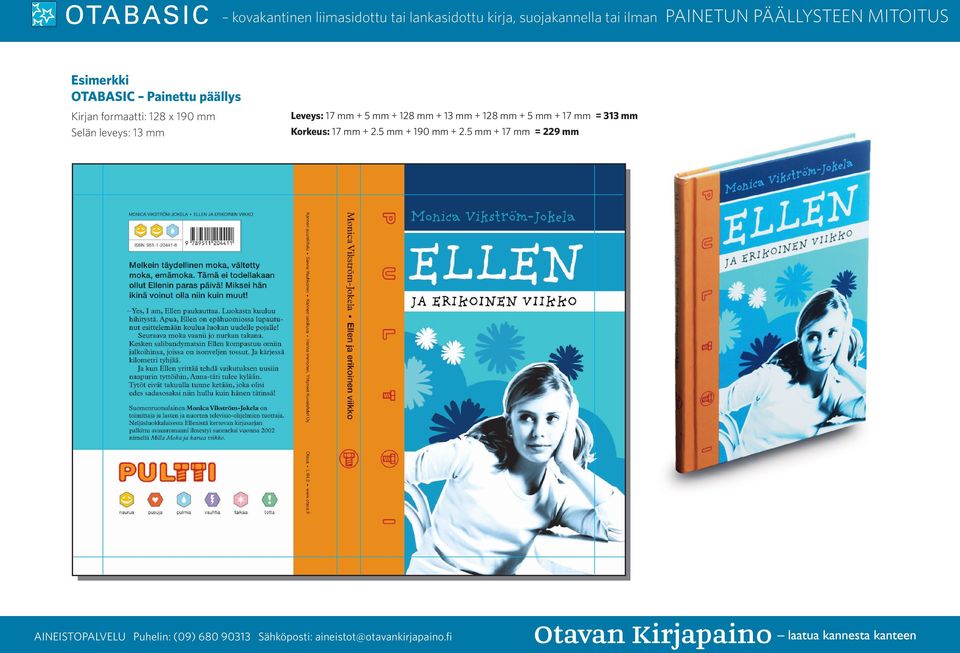

3 kovakantinen liimasidottu tai lankasidottu kirja, suojakannella tai ilman PAINETUN PÄÄLLYSTEEN MITOITUS Esimerkki OTABASIC Painettu päällys Kirjan formaatti: 128 x 190 mm Selän leveys: 13 mm Leveys: 17 mm + 5 mm mm + 13 mm mm + 5 mm + 17 mm = 313 mm Korkeus: 17 mm mm mm mm + 17 mm = 229 mm

formaatti: 128 x 190 mm Selän leveys: 13 mm Leveys: 17 mm + 5 mm + 128 mm + 13

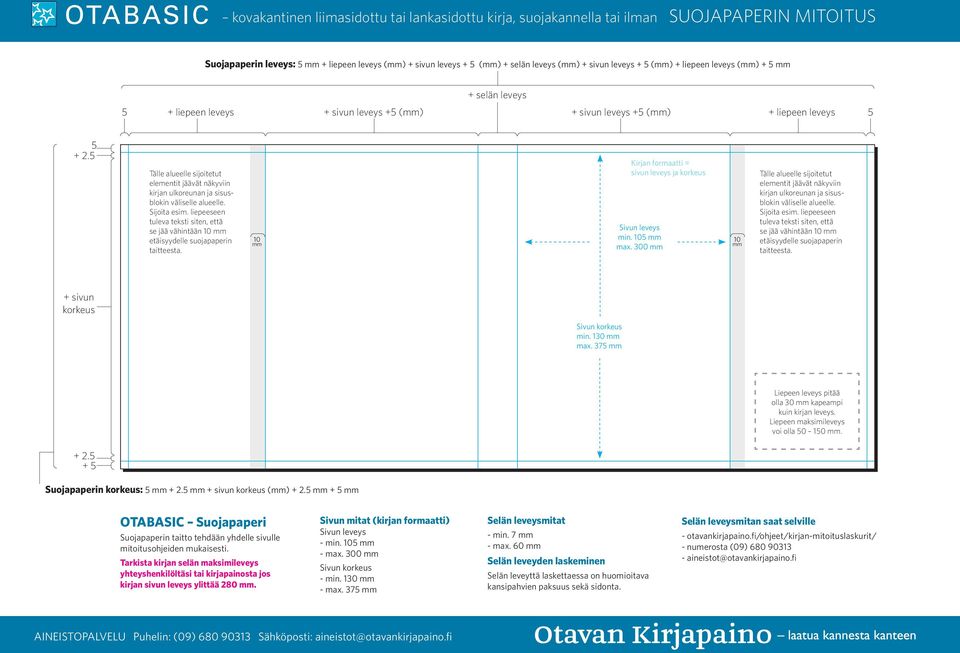

4 kovakantinen liimasidottu tai lankasidottu kirja, suojakannella tai ilman SUOJAPAPERIN MITOITUS Suojapaperin leveys: 5 mm + liepeen leveys (mm) + sivun leveys + 5 (mm) + selän leveys (mm) + sivun leveys + 5 (mm) + liepeen leveys (mm) + 5 mm + selän leveys 5 + liepeen leveys + sivun leveys +5 (mm) + sivun leveys +5 (mm) + liepeen leveys Tälle alueelle sijoitetut elementit jäävät näkyviin kirjan ulkoreunan ja sisusblokin väliselle alueelle. Sijoita esim. liepeeseen tuleva teksti siten, että se jää vähintään 10 mm etäisyydelle suojapaperin taitteesta. 10 mm Kirjan formaatti = sivun leveys ja korkeus min. 105 mm max. 300 mm 10 mm Tälle alueelle sijoitetut elementit jäävät näkyviin kirjan ulkoreunan ja sisusblokin väliselle alueelle. Sijoita esim. liepeeseen tuleva teksti siten, että se jää vähintään 10 mm etäisyydelle suojapaperin taitteesta. + sivun korkeus min. 130 mm max. 375 mm Liepeen leveys pitää olla 30 mm kapeampi kuin kirjan leveys. Liepeen maksimileveys voi olla mm Suojapaperin korkeus: 5 mm mm + sivun korkeus (mm) mm + 5 mm OTABASIC Suojapaperi Suojapaperin taitto tehdään yhdelle sivulle mitoitusohjeiden mukaisesti. Tarkista kirjan selän maksimileveys yhteys henkilöltäsi tai kirjapainosta jos kirjan sivun leveys ylittää 280 mm. Sivun mitat (kirjan formaatti) - min. 105 mm - max. 300 mm - min. 130 mm - max. 375 mm Selän leveysmitat - min. 7 mm - max. 60 mm Selän leveyden laskeminen Selän leveyttä laskettaessa on huomioitava kansipahvien paksuus sekä sidonta. Selän leveysmitan saat selville - otavankirjapaino.fi/ohjeet/kirjan-mitoituslaskurit/ - numerosta (09) aineistot@otavankirjapaino.fi

5 Tälle alueelle sijoitetut elementit jäävät näkyviin kirjan ulkoreunan ja sisusblokin väliselle alueelle. Sijoita esim.

5 kovakantinen liimasidottu tai lankasidottu kirja, suojakannella tai ilman Esimerkki OTABASIC Suojapaperi Kirjan formaatti: 128 x 185 mm Liepeen leveys: 85 mm Selän leveys: 25 mm Leveys: 5 mm + 85 mm mm + 5 mm + 25 mm + 5 mm mm + 85 mm + 5 mm = 471 mm Korkeus: 5 mm mm mm mm + 5 mm = 201 mm SUOJAPAPERIN MITOITUS

leveys: 25 mm Leveys: 5 mm + 85 mm + 128 mm + 5 mm + 25 mm + 5 mm + 128 mm + 85 mm +

6 kartonkikantinen kirja KANNEN MITOITUS Kartonkikannen leveys: 5 mm + sivun leveys (mm) + selän leveys* (mm) + sivun leveys (mm) + 5 mm Liepeellinen kartonki kansi 5 + sivun leveys + selän leveys + sivun leveys Kirjan formaatti = sivun leveys ja korkeus Liepeellisen kartonki kannen etuja takakannen leveyteen lisätään 3 mm. min. 100 mm max. 295 mm + sivun korkeus Kartonki kannen sisäpuolen painatus min. 125 mm max. 380 mm + 5 Kartonkikannen korkeus: 5 mm + sivun korkeus (mm) + 5 mm Jos kannen sisäpuolelle tulee painatusta, tulee huomioida Otabind-liimavara, eli selkä ja osa etuja takakantta tulee jättää ilman painatusta. Otabind: 13 mm + selkä + 13 mm Tavallinen liimasidos: 5 mm + selkä + 5 mm OTABIND Kannet Kannen taitto tehdään yhdelle sivulle mitoitusohjeiden mukaisesti. Tarkista kirjan selän maksimileveys yhteys henkilöltäsi tai kirjapainosta jos kirjan sivun leveys ylittää 280 mm. Sivun mitat (kirjan formaatti) - min. 100 mm - max. 295 mm - min. 125 mm - max. 380 mm Selän leveysmitat - min. 3 mm - max. 55 mm Selän leveyden laskeminen Selän leveyttä laskettaessa on huomioitava sisuspaperin paksuus. Selän leveysmitan saat selville - otavankirjapaino.fi/ohjeet/kirjan-mitoituslaskurit/ - numerosta (09) aineistot@otavankirjapaino.fi

295 mm + sivun korkeus Kartonki kannen sisäpuolen painatus min. 125 mm max.

7 kartonkikantinen kirja KANNEN MITOITUS Esimerkki OTABIND Kannet Kirjan formaatti: 110 x 178 mm Selän leveys: 37 mm Leveys: 5 mm mm + 37 mm mm + 5 mm = 267 mm Korkeus: 5 mm mm + 5 mm = 188 mm

leveys: 37 mm Leveys: 5 mm + 110 mm + 37 mm + 110

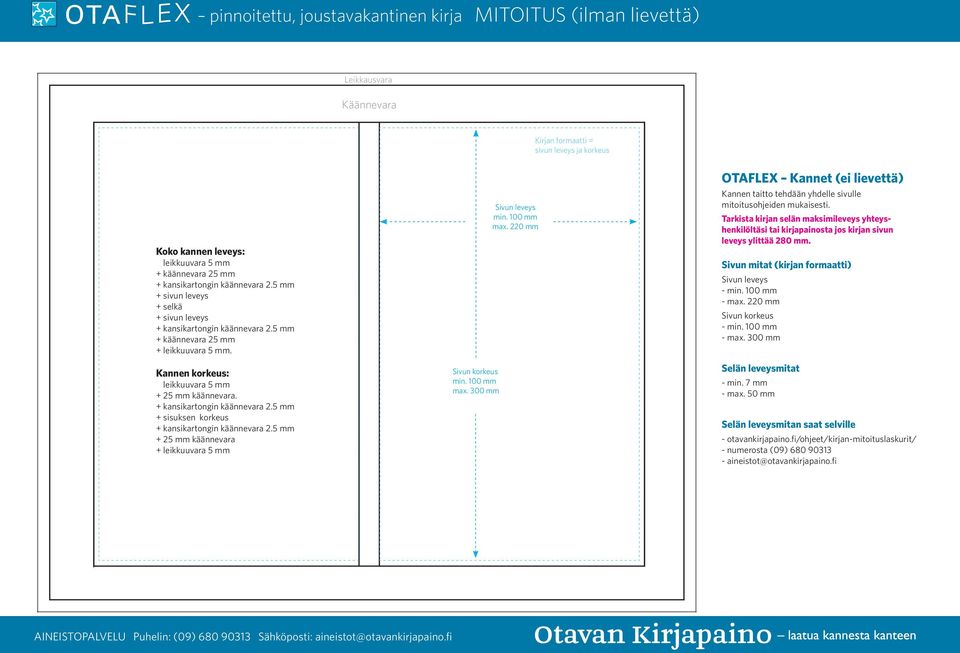

8 pinnoitettu, joustavakantinen kirja MITOITUS (ilman lievettä) Leikkausvara Käännevara Kirjan formaatti = sivun leveys ja korkeus Koko kannen leveys: + leikkuuvara 5 mm + käännevara 25 mm + sivun leveys + selkä + sivun leveys + käännevara 25 mm + leikkuuvara 5 mm. Kannen korkeus: + leikkuuvara 5 mm + 25 mm käännevara. + sisuksen korkeus + 25 mm käännevara + leikkuuvara 5 mm min. 100 mm max. 300 mm min. 100 mm max. 220 mm OTAFLEX Kannet (ei lievettä) Kannen taitto tehdään yhdelle sivulle mitoitusohjeiden mukaisesti. Tarkista kirjan selän maksimileveys yhteyshenkilöltäsi tai kirjapainosta jos kirjan sivun leveys ylittää 280 mm. Sivun mitat (kirjan formaatti) - min. 100 mm - max. 220 mm - min. 100 mm - max. 300 mm Selän leveysmitat - min. 7 mm - max. 50 mm Selän leveysmitan saat selville - otavankirjapaino.fi/ohjeet/kirjan-mitoituslaskurit/ - numerosta (09) aineistot@otavankirjapaino.fi

300 mm min. 100 mm max. 220 mm OTAFLEX Kannet (ei lievettä) Kannen taitto tehdään yhdelle sivulle mitoitusohjeiden mukaisesti.

9 pinnoitettu, joustavakantinen kirja MITOITUS (ilman lievettä) Esimerkki OTAFLEX Kannet (ei lievettä) Kirjan formaatti: 167 x 237 mm Selän leveys: 9 mm Leveys: 5 mm + 25 mm mm mm + 9 mm mm mm + 25 mm + 5 mm = 408 mm Korkeus: 5 mm + 25 mm mm mm mm + 25 mm + 5 mm = 302 mm

mm Leveys: 5 mm + 25 mm + 2.5 mm + 167 mm + 9 mm + 167 mm + 2.

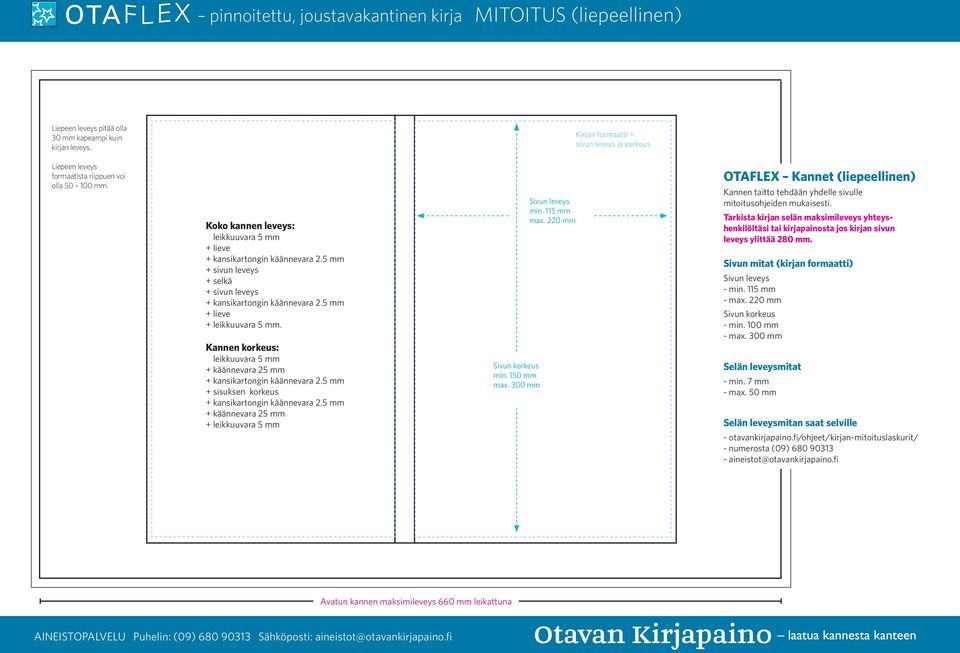

10 pinnoitettu, joustavakantinen kirja MITOITUS (liepeellinen) Liepeen leveys pitää olla 30 mm kapeampi kuin kirjan leveys. Kirjan formaatti = sivun leveys ja korkeus Liepeen leveys formaatista riippuen voi olla mm. Koko kannen leveys: + leikkuuvara 5 mm + lieve + sivun leveys + selkä + sivun leveys + lieve + leikkuuvara 5 mm. Kannen korkeus: + leikkuuvara 5 mm + käännevara 25 mm + sisuksen korkeus + käännevara 25 mm + leikkuuvara 5 mm min. 150 mm max. 300 mm min. 115 mm max. 220 mm OTAFLEX Kannet (liepeellinen) Kannen taitto tehdään yhdelle sivulle mitoitusohjeiden mukaisesti. Tarkista kirjan selän maksimileveys yhteyshenkilöltäsi tai kirjapainosta jos kirjan sivun leveys ylittää 280 mm. Sivun mitat (kirjan formaatti) - min. 115 mm - max. 220 mm - min. 100 mm - max. 300 mm Selän leveysmitat - min. 7 mm - max. 50 mm Selän leveysmitan saat selville - otavankirjapaino.fi/ohjeet/kirjan-mitoituslaskurit/ - numerosta (09) aineistot@otavankirjapaino.fi Avatun kannen maksimileveys 660 mm leikattuna

Koko kannen leveys: + leikkuuvara 5 mm + lieve + sivun leveys + selkä + sivun leveys + lieve + leikkuuvara 5 mm.

11 pinnoitettu, joustavakantinen kirja MITOITUS (liepeellinen) Esimerkki OTAFLEX Kannet (liepeellinen) Kirjan formaatti: 125 x 202 mm Selän leveys: 15 mm Leveys: 5 mm + lieve 99 mm mm mm + 15 mm mm mm + lieve 99 mm + 5 mm = 478 mm Korkeus: 5 mm + 25 mm mm mm mm + 25 mm + 5 mm = 267 mm

5 mm + lieve 99 mm + 2.5 mm + 125 mm + 15 mm + 125 mm + 2.

12 OTALIGHT ja OTAPLAST mitoitetaan kuten OTABASIC OTAWIRE pyydä mitoitusohje myyjältäsi tai yhteysfaktoriltasi
