3 TEKNOWARE 4 TURVAVALOKESKUKSET 9 KESKUSTEN LISÄTARVIKKEET 30 TURVAVALAISTUSJÄRJESTELMIEN ETÄHALLINTA 43 OPASTE- JA TURVAVALAISIMET 49 VARAOSAT JA LISÄTARVIKKEET 147 USEIN KYSYTYT KYSYMYKSET 150 TOIMITUSEHDOT 152 YHTEYSTIEDOT 153 HAKEMISTO TUOTEKOODEITTAIN 154 HAKEMISTO SÄHKÖNUMEROITTAIN 158 HAKEMISTO 161

4 TEKNOWARE OY Lahtelainen Teknoware Oy on kansainvälinen elektroniikka-alan yhtiö, joka suunnittelee ja valmistaa LED-teknologiaan perustuvia ajoneuvojen valaistusjärjestelmiä, sekä turvavalaistusjärjestelmiä kiinteistöihin ja laivoihin. Teknoware työllistää n. 360 henkilöä. Valmistus tapahtuu Lahden ja USA:n Connecticutissa sijaitsevilla tehtailla, joista tuotteita viedään yli 50 maahan. Turvatuotteidemme suunnittelu ja valmistus aina elektroniikasta ja mekaniikasta lähtien tapahtuu Lahden tehtaallamme. Lahden toimipisteessä on tuotannon ja myynnin lisäksi tuotesuunnittelu ja -kehitys. Maailmalla yli 20 yhteistyöyrityksen lisäksi myyntiämme tukevat yhtiömme Arabiemiraateissa, Brasiliassa, Ruotsissa sekä USA:ssa. TEKNOWAREN VUOSI 2014 Teknoware valittiin Länsimetro-hankkeen kaikkien turvavalaistusjärjestelmien toimittajaksi. Teknoware toimittaa Länsimetron kahdeksalle asemalle sekä ratatunneleihin osoitteellisia ja ryhmävalvonnalla varustettuja turvavalokeskuksia, sekä noin LED-teknologiaan pohjautuvaa turva- ja opastevalaisinta. Metrotunnelin vaativat olosuhteet merkitsevät myös kovaa vaatimustasoa tuotteiden, valaistuksen ja laadun suhteen. Länsimetron turvavalaistustuotteet suunnitellaan ja valmistetaan kotimaisin voimin Teknowaren Lahden tehtailla. Toimitukset jatkuvat vuoden 2015 ajan. Uusia edustajia Teknoware solmi vuoden 2014 aikana uudet jakelusopimukset hollantilaisen Hoogaerts-yrityksen kanssa sekä itävaltalaisen ELVG Bentlagen kanssa. Turvavalaistustuotteiden myynti täydentää molempien yritysten nykyistä tuote- ja palveluvalikoimaa. Referenssikohteet Teknoware valittiin Omanissa Muscatin lentokentän uuden terminaalin turvavalaistusjärjestelmän toimittajaksi. Terminaalin kapasiteetti on 12 miljoonaa matkustajaa vuodessa ja rakennusten yhteenlaskettu pinta-ala on m 2. Teknowaren toimitus sisältää täydellisen keskusakustojärjestelmän valaisimineen ja toimitukset sijoittuvat pääasiassa vuodelle

5 KIERROS TEKNOWAREN TEHTAILLA LAHDESSA Teknowaren pääkonttori ja tehtaat sijaitsevat Lahdessa Piirikorttien ladontaa SMD-koneella Metallilevyjen särmäyksestä vastaavat robotit Kaikki tuotteet läpikäyvät 100 % testauksen, jossa kaikki kriittiset parametrit mitataan Ulbrichtin pallolla mitataan valaisimien valovirrat Tuotteidemme suunnittelu ja valmistus sekä elektroniikan että mekaniikankin osalta tapahtuu Lahden tehtailla Metallipajallamme on automaattinen kalusto metallintyöstöön Opastevalaisimien luminanssi mitataan kameramittauslaitteella Teknowaren omassa laboratoriossa Teknoware hyödyntää tuotekehityksessä ja suunnittelussa markkinoiden uusimpia menetelmiä Teknoware investoi elektroniikan automaattiseen ladontaan laitehankinnoin Turvavalokeskuksen kokoonpanoa Varmistamme tehokkaan prosessin ja tinkimättömän laadun automatisoidulla tuotannollamme LED-korttien automaattista testausta Turvavalaisimien kokoonpanoa 5

6 TURVAVALAISTUSJÄRJESTELMÄT Teknoware tarjoaa täyden valikoiman turvavalaistustuotteita, jotka perustuvat seuraaviin kolmeen pääteknologiaan: 1. Keskusakustojärjestelmät 2. Yksikkövalaisimet perinteisellä akulla 3. ESCAP yksikkövalaisimet huoltovapaalla ja ympäristöystävällisellä superkondensaattoritekniikalla Keskusakustojärjestelmissä akusto ja tärkeimmät toimilaitteet sijaitsevat keskitetysti, mistä on suuri etu huollon ja ylläpidon kannalta. Etu korostuu, mitä suuremmasta kiinteistöstä on kysymys. Yksikkövalaisinjärjestelmässä joka valaisimessa on oma varavoimalähde, perinteisesti akku. Tällainen järjestelmä soveltuu parhaiten sellaisiin kiinteistöihin, joissa valaisinkohtaisten akkujen vaihto voidaan tarvittaessa järjestää kohtuukustannuksin. Teknowaren ainutlaatuisissa ESCAPvalaisimissa yksikkövalaisinten joustavuus yhdistyy huoltovapauteen ja ympäristöystävällisyyteen. Akku on korvattu huoltovapaalla superkondensaattorilla, jonka elinikä on yli 10 vuotta. Valonlähteenä käytetään pitkäikäisiä ledejä. Tuloksena on koko elinkaarensa aikana täysin huoltovapaa valaisin. Tämän jälkeenkään ESCAP-valaisin ei ole ongelmajätettä, vaan se voidaan kierrättää tavallisena elektroniikkaromuna, toisin kuin haitallisia aineita sisältävät ja säännöllistä vaihtoa vaativat akulliset yksikkövalaisimet. Yhtenä osoituksena ratkaisun ainutlaatuisuudesta on se, että ensiesittelyssään vuonna 2008, ESCAP-tuoteperhe voitti Sähkö Tele Valo & AV -messuilla järjestetyn Innovatiivinen tuote -kilpailun. Nykyisin ESCAP on jo vakiinnuttanut paikkansa sekä Suomessa että ulkomailla, Opas 90 -tuoteperheen ESCAP-valaisin. ja uusien tuotesukupolvien myötä sen suosio on jatkuvasti kasvamassa. ETÄHALLINTAJÄRJESTELMÄT Teknoware tarjoaa kattavan valikoiman vaihtoehtoja turvavalaistuksen edulliseen ja keskitettyyn valvontaan. Etähallinnan kautta saadaan reaaliaikaista tietoa järjestelmän tekemistä automaattisista testauksista, samoin kuin sähköinen päiväkirja suoritetuista testeistä ja niiden tuloksista. Tarjolla on myös ratkaisuja, joita voidaan käyttää paikasta riippumatta, internetin välityksellä. Keskitetty etähallinta on saatavissa sekä keskusakusto-, että yksikkövalaisinjärjestelmille. Keskusakustojärjestelmiin on vaihtoehtoina WebACM, WebCM, ACM, BCM, Coba ja BACnet, yksikkövalaisinjärjestelmiin langaton Aalto Control. Etähallintajärjestelmävaihtoehdoista löytyy lisätietoa tämän luettelon sivuilta TURVAVALOKESKUKSET Sisäasiainministeriön asetus SMa 805/2005 määrittelee, että valaistuksen ohjaukseen käytettävän keskusyksikön on oltava keskitetyn tehonsyötön järjestelmiä koskevan standardin SFS-EN mukainen. Kyseinen standardi asettaa erityisvaatimukset nimenomaan turvavalaistuksessa käytettäville keskuksille. Käytännössä se tarkoittaa sitä, että laitteen tulee olla suunniteltu nimenomaan turvavalaistuskäyttöön. Alun perin muihin käyttöihin tehdyt laitteet, kuten UPS-laitteet, tai muiden järjestelmien ohjaukseen käytettävät keskukset, eivät tyypillisesti täytä em. standardia. Teknoware tarjoaa laajan valikoiman juuri turvavalaistuskäyttöön suunniteltuja ja valmistettuja turvavalokeskuksia. Soveltuvat ratkaisut löytyvät kaiken kokoisiin kiinteistöihin modulaarisen tuotteiston ansiosta. Perusmalleista lähtien kaikki keskustyypit täyttävät SFS-EN 50171:n vaatimukset. Lisäksi tarjolla on lukuisia turvavalaistuksen ohjausta, valvontaa ja huoltoa helpottavia lisätoimintoja. SFS-EN standardin vaatimukset täyttävä Teknowaren ovellinen, 34, TKT66-turvavalokeskus. VALAISIMET Kaikkien turva- ja opastevalaisinten on täytettävä turvavalaistusstandardien vaatimukset Turvavalaistus on kiinteistön olennainen turvajärjestelmä, jonka tärkein tehtävä on mahdollistaa nopea ja turvallinen poistuminen kiinteistöstä vaaratilanteessa. Tämän varmistamiseksi on turva- ja opastevalaisinten minimisuorituskyky määritelty kansainvälisissä standardeissa. Suomessa nämä standardit on määritelty asetuksessa SMa 805/2005 pakottaviksi, eli ne koskevat kaikkia valmistajia ja tuotteita. Samat suorituskykyvaatimukset koskevat sekä yksikkövalaisimia että keskusakustojärjestelmien valaisimia. Poistumisopasteilta vaadittava suorituskyky Kaikkien Suomessa myytävien opastevalaisinten on täytettävä eurooppalaisen EN standardin vaatimukset valoteknisistä ominaisuuksista, sekä luminanssin että kontrastin osalta. Tällä varmistetaan opasteen havaittavuus, eikä siitä voida tinkiä esim. alhaisemman energiakulutuksen tai tuotekustannusten nimissä. Sen merkitys jopa korostuu normaalivalaistuksen ollessa vielä toiminnassa. Opasteiden ja niiden kuvioiden tulee erottua selvästi muusta ympäris- 6

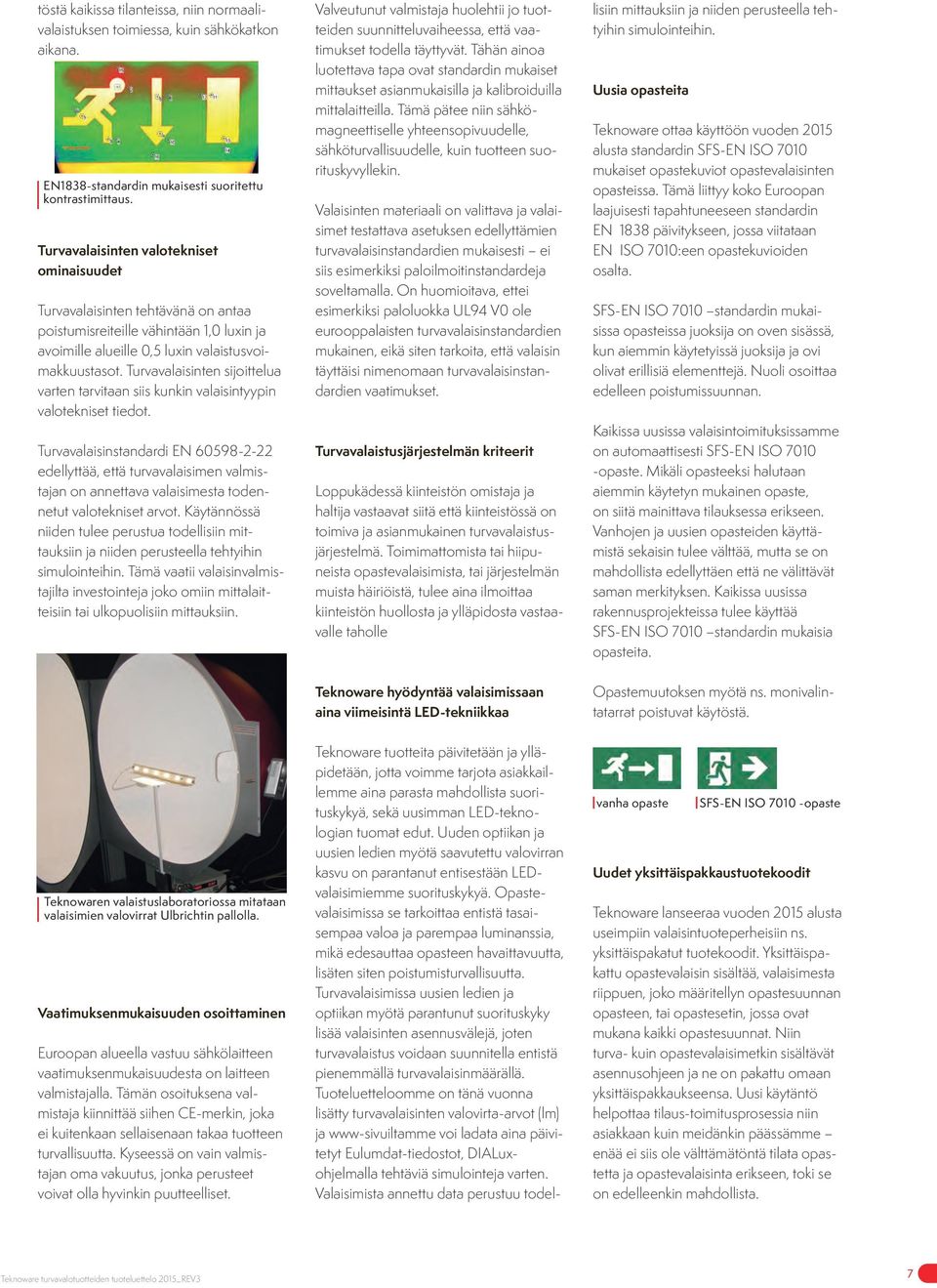

7 töstä kaikissa tilanteissa, niin normaalivalaistuksen toimiessa, kuin sähkökatkon aikana. EN1838-standardin mukaisesti suoritettu kontrastimittaus. Turvavalaisinten valotekniset ominaisuudet Turvavalaisinten tehtävänä on antaa poistumisreiteille vähintään 1,0 luxin ja avoimille alueille 0,5 luxin valaistusvoimakkuustasot. Turvavalaisinten sijoittelua varten tarvitaan siis kunkin valaisintyypin valotekniset tiedot. Turvavalaisinstandardi EN edellyttää, että turvavalaisimen valmistajan on annettava valaisimesta todennetut valotekniset arvot. Käytännössä niiden tulee perustua todellisiin mittauksiin ja niiden perusteella tehtyihin simulointeihin. Tämä vaatii valaisinvalmistajilta investointeja joko omiin mittalaitteisiin tai ulkopuolisiin mittauksiin. Valveutunut valmistaja huolehtii jo tuotteiden suunnitteluvaiheessa, että vaatimukset todella täyttyvät. Tähän ainoa luotettava tapa ovat standardin mukaiset mittaukset asianmukaisilla ja kalibroiduilla mittalaitteilla. Tämä pätee niin sähkömagneettiselle yhteensopivuudelle, sähköturvallisuudelle, kuin tuotteen suorituskyvyllekin. Valaisinten materiaali on valittava ja valaisimet testattava asetuksen edellyttämien turvavalaisinstandardien mukaisesti ei siis esimerkiksi paloilmoitinstandardeja soveltamalla. On huomioitava, ettei esimerkiksi paloluokka UL94 V0 ole eurooppalaisten turvavalaisinstandardien mukainen, eikä siten tarkoita, että valaisin täyttäisi nimenomaan turvavalaisinstandardien vaatimukset. Turvavalaistusjärjestelmän kriteerit Loppukädessä kiinteistön omistaja ja haltija vastaavat siitä että kiinteistössä on toimiva ja asianmukainen turvavalaistusjärjestelmä. Toimimattomista tai hiipuneista opastevalaisimista, tai järjestelmän muista häiriöistä, tulee aina ilmoittaa kiinteistön huollosta ja ylläpidosta vastaavalle taholle Teknoware tuotteita päivitetään ja ylläpidetään, jotta voimme tarjota asiakkaillemme aina parasta mahdollista suorituskykyä, sekä uusimman LED-teknologian tuomat edut. Uuden optiikan ja uusien ledien myötä saavutettu valovirran kasvu on parantanut entisestään LEDvalaisimiemme suorituskykyä. Opastevalaisimissa se tarkoittaa entistä tasaisempaa valoa ja parempaa luminanssia, mikä edesauttaa opasteen havaittavuutta, lisäten siten poistumisturvallisuutta. Turvavalaisimissa uusien ledien ja optiikan myötä parantunut suorituskyky lisää valaisinten asennusvälejä, joten turvavalaistus voidaan suunnitella entistä pienemmällä turvavalaisinmäärällä. Tuoteluetteloomme on tänä vuonna lisätty turvavalaisinten valovirta-arvot (lm) ja www-sivuiltamme voi ladata aina päivitetyt Eulumdat-tiedostot, DIALuxohjelmalla tehtäviä simulointeja varten. Valaisimista annettu data perustuu todellisiin mittauksiin ja niiden perusteella tehtyihin simulointeihin. Uusia opasteita Teknoware ottaa käyttöön vuoden 2015 alusta standardin SFS-EN ISO 7010 mukaiset opastekuviot opastevalaisinten opasteissa. Tämä liittyy koko Euroopan laajuisesti tapahtuneeseen standardin EN 1838 päivitykseen, jossa viitataan EN ISO 7010:een opastekuvioiden osalta. SFS-EN ISO 7010 standardin mukaisissa opasteissa juoksija on oven sisässä, kun aiemmin käytetyissä juoksija ja ovi olivat erillisiä elementtejä. Nuoli osoittaa edelleen poistumissuunnan. Kaikissa uusissa valaisintoimituksissamme on automaattisesti SFS-EN ISO opaste. Mikäli opasteeksi halutaan aiemmin käytetyn mukainen opaste, on siitä mainittava tilauksessa erikseen. Vanhojen ja uusien opasteiden käyttämistä sekaisin tulee välttää, mutta se on mahdollista edellyttäen että ne välittävät saman merkityksen. Kaikissa uusissa rakennusprojekteissa tulee käyttää SFS-EN ISO 7010 standardin mukaisia opasteita. Teknoware hyödyntää valaisimissaan aina viimeisintä LED-tekniikkaa Opastemuutoksen myötä ns. monivalintatarrat poistuvat käytöstä. Teknowaren valaistuslaboratoriossa mitataan valaisimien valovirrat Ulbrichtin pallolla. Vaatimuksenmukaisuuden osoittaminen Euroopan alueella vastuu sähkölaitteen vaatimuksenmukaisuudesta on laitteen valmistajalla. Tämän osoituksena valmistaja kiinnittää siihen CE-merkin, joka ei kuitenkaan sellaisenaan takaa tuotteen turvallisuutta. Kyseessä on vain valmistajan oma vakuutus, jonka perusteet voivat olla hyvinkin puutteelliset. vanha opaste SFS-EN ISO opaste Uudet yksittäispakkaustuotekoodit Teknoware lanseeraa vuoden 2015 alusta useimpiin valaisintuoteperheisiin ns. yksittäispakatut tuotekoodit. Yksittäispakattu opastevalaisin sisältää, valaisimesta riippuen, joko määritellyn opastesuunnan opasteen, tai opastesetin, jossa ovat mukana kaikki opastesuunnat. Niin turva- kuin opastevalaisimetkin sisältävät asennusohjeen ja ne on pakattu omaan yksittäispakkaukseensa. Uusi käytäntö helpottaa tilaus-toimitusprosessia niin asiakkaan kuin meidänkin päässämme enää ei siis ole välttämätöntä tilata opastetta ja opastevalaisinta erikseen, toki se on edelleenkin mahdollista. 7

8 REFERENSSIT KPMG-toimitalon kahvila, Helsinki 8

9 KESKUSAKUSTOJÄRJESTELMÄT KESKUSPERHEIDEN OMINAISUUDET -TAULUKKO 10 OSOITTEELLISET 230 V KESKUKSET TK23C, TKT65C, TKT66C, TKT67C, TKT68C 14 PERINTEISET 230 V KESKUKSET TK23, TKT65B 24 PERINTEISET 24 V KESKUKSET TKT31, TKT41 28 KESKUSTEN LISÄTARVIKKEET 30 SYÖTÖNVAIHTOYKSIKKÖ TST28, TST85 36 TILAVAHTI TS906, TST68 38 ERILLISET OSOITEYKSIKÖT TS982, TST96 40 IC-VALAISINOHJAUSYKSIKKÖ TST88 42 KESKUSAKUSTOJÄRJESTELMIEN ETÄHALLINTA WEBCM, WEBACM, ACM, BACNET, LON, BCM 43 KESKUSAKUSTOJÄRJESTELMÄT 9

10 KESKUSAKUSTOPERHEIDEN OMINAISUUDET Turvavalokeskukset TKT3122 TKT41xx TK23xx TK23xxC Tuoteluettelon 2015 sivulla s. 28 s. 28 s. 26 s. 22 Perustiedot Verkkoliitäntä 1~ N/PE 230 VAC 1~ N/PE 230 VAC 1~ N/PE 230 VAC 1~ N/PE 230 VAC Lähtöjännite, verkkokäyttö 24 VAC 24 VAC 230 VAC 230 VAC Lähtöjännite, akkukäyttö 24 VDC 24 VDC 216 VDC 216 VDC Akkujännite 24 VDC 24 VDC 24 VDC 24 VDC Maksimi akusto 24 Ah 100 Ah 100 Ah 100 Ah Maksimi lähtöteho, jatkuvatoimiset 250 VA 1050 VA 1-8 x 120 VA 1-8 x 120 VA Maksimi lähtöteho, jatkuvatoimiset + ajoittain toimivat 290 W 1370 W 1-8 x 120 W 1-8 x 120 W Ryhmämäärä Maksimiteho per ryhmä 120 VA / 190 W 120 VA / 190 W 120 VA / W 120 VA / W Ryhmien rinnankytkettävyys Ominaisuudet Keskuksen itsetestaus x Valaisimien osoitteellinen testaus x Ryhmävalvonta Keskuksen sisäiset lisävarusteet Integroitu tulostin TST2331 LCD-näyttö LON-liityntä XKT2301 BACnet-liityntä ACM-liityntä (RS-485) WebCM/WebACM-liityntä (Ethernet) BCM-liityntä TST1811 TST1811 TST1811 TST1811 Ulkoisten järjestelmämodulien yhteensopivuus Tilavahti x x Syötönvaihtoyksikkö x x Osoitemoduuli x x IC-valaisinohjausyksikkö -liityntä * ) Ryhmät rinnankytkettävissä, jolloin maksimi ryhmäteho on 700 VA /W tai 1400 VA/W 10

11 TKT65xxB TKT65xxC TKT65xxCP TKT66xxC/CP TKT67xxC TKT68xxC s. 24 s. 20 s. 20 s. 18 s.14 s. 16 1~ N/PE 230 VAC 1~ N/PE 230 VAC 1~ N/PE 230 VAC 1~ N/PE VAC 3~ N/PE / VAC 1~ N/PE VAC 230 VAC 230 VAC 230 VAC VAC VAC VAC 216 VDC 216 VDC 216 VDC 216 VDC 216 VDC 216 VDC KESKUSAKUSTOJÄRJESTELMÄT 216 VDC 216 VDC 216 VDC 216 VD C 216 VDC 216 VDC 65 Ah 65 Ah 65 Ah 65 Ah 450 Ah 65 Ah 1500 VA-2580 VA 2000 VA-2580 VA 2000 VA-2580 VA 2580 VA 5600 VA VA 2580 VA 2000 W-6000 W 2000 W-6000 W 2000 W-6000 W 2800 W-6000 W 5600 W W 2800 W-6000 W VA / W 250 VA / W 250 VA / W 350 VA / W 700 VA / W* ) 1400 VA/ W* ) 350 VA / W 700 VA / W* ) 1400 VA/ W* ) 350 VA / W 700 VA / W* ) 1400 VA/ W* ) x x x x x x x x x x x x x x x x x x TST6531 TST6531 TST6631 TST6731 TST6831 TST6532 TST6532 TST6632 TST6732 TST6832 TST6522 TST6522 TST6622 TST6722 TST6822 TST6501 TST6501 TST6601 TST6701 TST6823 TST6521 TST6521 TST6621 TST6721 TST6821 TST6524 TST6524 TST6624 TST6624 TST6824 TST1811 TST1811C TST1811C TST1811D TST1811E TST1811F x x x x x x x x x x x x x x x x x x TST6551, TST6552, TST6553 TST6551, TST6552, TST6553 TST6651, TST6652, TST6653 TST6752, TST6753, TST6754, TST6755, TST6756, TST6757 TST6851, TST6852, TST

12 OSOITTEELLISET KESKUSAKUSTOJÄRJESTELMÄT Teknowaren Tapsa Control keskusten osoitteellinen kunnonvalvonta tarjoaa merkittäviä säästöjä järjestelmien ylläpidossa ja huollossa. Osoitteelliset keskukset sopivat mallista riippuen pienistä suuriin kiinteistöihin ja sovelluksiin, joissa keskusakustojärjestelmä halutaan hajauttaa useampiin itsenäisiin alueisiin. Keskustyypistä riippuen samaan valaisinryhmään voidaan kytkeä *) valaisinta. Normaalien turvavalaistustoimintojen lisäksi Tapsa Control -turvavalokeskukset mahdollistavat keskuksen ja siihen liitettyjen valaisimien automaattisen testauksen. Valaisimien testaus tapahtuu osoitteellisesti siten, että kommunikointi tapahtuu samoja ryhmäkaapeleita pitkin kuin valaisimien tehonsyöttökin. Käytettävien valaisimien tulee olla osoitteellisia, jolloin valaisinten tyyppikoodin lopussa on kirjain K, tai valaisinten tulee olla varustettu erillisellä osoiteyksiköllä. Osoitteellisten valaisimien käyttö mahdollistaa myös jatkuvatoimisten ja ajoittain toimivien valaisimien kytkemisen samaan ryhmään, sekä paikallisen ohjauksen käyttäen Teknowaren Tilavahteja tai IC-järjestelmää. Tapsa Control -turvavalokeskukset täyttävät standardin EN vaatimukset. Lisäksi keskuksissa on käytettävissä mm. seuraavat lisäominaisuudet: järjestelmä on oppiva, mikä mahdollistaa automaattisen konfiguroinnin käyttöönoton yhteydessä automaattinen valaisintesti kerran viikossa, ja akkutesti 6 kk välein ajastettujen testien lisäksi valaisinryhmien ja akuston tilaa valvotaan jatkuvasti täysi yhteensopivuus Teknowaren Tilavahtien ja Syötönvaihtoyksiköiden kanssa asetettavissa oleva 1 15 min viive akkukäytön jatkamiseksi verkkosyötön palauduttua (ei TK23xxCkeskustyypeissä) Teknowarella on tarjota myös osoitteellinen Tapsa Control Pää-/Alikeskusjärjestelmä, jossa akusto on keskitetty pääkeskuksen yhteyteen ja akkukaapeilla jaetaan DC-virtajännite alikeskuksille. Kysy lisää myynnistämme. turva- ja opastevalaisimet samassa ryhmässä verkkosyöttö etähallinta Tapsa Control turvavalokeskus jopa 32*) valaisinta samassa ryhmässä (TKT66, 67, 68) Akusto valaisimet vapaasti kytkettävissä = ajoittain toimiva turvavalaisin = jatkuvatoiminen opastevalaisin Huomaa, että Suomessa standardi SFS määrittelee, että yhteen ryhmään saa liittää maks. 20 valaisinta. 12

13 OSOITTEELLISEN KESKUSAKUSTOJÄRJESTELMÄN KOMPONENTIT JA TILAAMINEN Osoitteellinen turvavalokeskus, esim. TKT6716C + keskuksen etähallinta, esim. WebACM KESKUSAKUSTOJÄRJESTELMÄT Akkukotelo(t), akut ja akkukaapelit akuille valaisinkuormituksen mukaan Osoitteelliset opaste- ja turvavalaisimet esim. TWT8051WK ja TWT0451WK 13

14 TAPSA CONTROL TKT67xxC EN V OSOITTEELLINEN TURVAVALO- KESKUS KESKUKSEEN VOI LIITTÄÄ 32 VALAISINTA / RYHMÄ TARVITSEE 18 KPL AKKUJA, AKKUKAAPELI- SARJAN JA AKKUKOTELON -sertifioitu: TKT67xxCx TKT67-sarjan turvavalokeskukset tarjoavat tehokkaan ratkaisun syöttämään suurta määrää valaisimia. Ne sopivat erityisesti suuriin kiinteistöihin. Keskuksen syöttöjännite on VAC. Lähtöjännite on normaalikäytöllä VAC ja akkukäytöllä 216 VDC. Akkujännite on 216 V, joka muodostetaan 18:lla sarjaan kytketyllä 12 V akulla. Normaalien turvavalaistustoimintojen lisäksi Tapsa Control TKT67xxC sarjan turvavalokeskukset mahdollistavat keskuksen ja siihen liitettyjen valaisimien automaattisen testauksen. Valaisimien testaus tapahtuu osoitteellisesti siten, että kommunikointi tapahtuu samoja ryhmäkaapeleita pitkin kuin valaisimien tehonsyöttökin. Käytettävien valaisimien tulee olla osoitteellisia, joiden tyyppikoodin lopussa on kirjain K, tai valaisinten tulee olla varustettu erillisellä osoiteyksiköllä. Osoitteellisten valaisimien käyttö mahdollistaa myös jatkuvatoimisten ja ajoittain toimivien valaisimen kytkemisen samaan ryhmään, sekä paikallisen ohjauksen käyttäen Teknowaren Tilavahteja, tai Teknowaren IC-valaisinohjausyksikköä. Keskuksissa on tyypistä riippuen 16, 24, 32, 40, 48 tai 56 ryhmälähtöä, jotka voidaan asettaa joko jatkuvatoimiviksi tai ajoittain toimiviksi. Samaan ryhmään voidaan kytkeä maksimissaan 32 *) osoitteellista valaisinta. Ryhmäkohtaisen tehon kasvattamiseksi voidaan ryhmiä kytkeä myös rinnan, siten että ryhmäkorttikohtaisesti lähtöjä voi olla 8 x 350 VA, 4 x 700 VA tai 2 x 1400 VA. Huomaa, että Suomessa standardi SFS määrittelee, että yhteen ryhmään saa liittää maks. 20 valaisinta. KESKUKSEN MITAT R597 14

15 KESKUSTYYPIT Ottoteho verkosta Ryhmämäärä /Ryhmälähdöt TKT6716C 8450 VA 16 ryhmää à 350 W 2 x (8x350 W / 4x700 W / 2x1400 W) TKT6724C VA 24 ryhmää à 350 W 3 x (8x350 W / 4x700 W / 2x1400 W) TKT6732C VA 32 ryhmää à 350 W 4 x (8x350 W / 4x700 W / 2x1400 W) TKT6740C VA 40 ryhmää à 350 W 5 x (8x350 W / 4x700 W / 2x1400 W) TKT6748C VA 48 ryhmää à 350 W 6 x (8x350 W / 4x700 W / 2x1400 W) Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus Ryhmien maksimi yht.laskettu kokonaiskuormitettavuus 1 ja 3 h:n toiminta-ajalla akkukäytöllä Paino (kg) 5600 VA 5600 W 120, VA 8400 W 121, VA W 122, VA W 123, VA W 124, TKT6756C VA 56 ryhmää à 350 W 7 x (8x350 W / 4x700 W / 2x1400 W) VA W 125,0 Järjestelmä: 230 V AC/DC Tarvittava akusto: 18 x 12 V (216 V) Maksimi akusto: 450 Ah Liitäntäjännite: 3~ N/PE / VAC, 50/60 Hz Vaadittava oikosulkuvirta ryhmäjohdossa, kun käytetään 2,5 A sulaketta ja sovelletaan 0,4 s katkaisuaikaa: 10 A Maksimi sysäysvirta: 350 W ryhmä (yksittäinen ryhmä): 120 A/ 1 ms, 700 W ryhmä (2 ryhmää rinnan): 250 A/ 1 ms, 1400 W ryhmä (4 ryhmää rinnan): 300 A / 1 ms AKUSTO (18 x TEAxx / xxah) Akun koko (Ah) Ryhmien Max yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla Ryhmien Max yhteenlaskettu kokonaiskuormitettavuus 3 h:n toiminta-ajalla Tarvittava akkukotelo Tarvittava akkukaapelisarja Akun mitat (mm) TEA Ah 7500 W 3340 W TKT6500(P) x 3 XJ997E 350 x 166 x , TEA024B 100 Ah W 5050 W TKT6500(P) x 3 XJ997E 327 x 168 x ,5 Akun paino (kg) KESKUSAKUSTOJÄRJESTELMÄT TEA024D 150 Ah W 7580 W N/A 485 x 172 x , TEA024C 200 Ah W W N/A 300 Ah (2 x 150 Ah) W N/A 400 Ah (2 x 200 Ah) W N/A Akustolle suositellaan +10% reserviä taulukossa annettuihin kuormitettavuustehoihin verrattuna. AKKUKOTELOT Akkutila Kotelointiluokka Paino (kg) TKT x 12 V / 100 Ah 20 28, TKT6500P 6 x 12 V / 100 Ah 34 35,0 AKKUKAAPELISARJAT Akkukaapelin pituus (m) Käyttö XJ997E 3,5 3:lle TKT6500-kotelolle Huomioi tarvittavat kaapelin kuorintavarat akkukaapelin pituudessa LISÄOPTIOT KESKUKSILLE Tuotekuvaus Käyttö TST6731 Integroitu tulostin TKT67xxC-keskus TST6732 LCD-näyttömoduuli TKT67xxC-keskus TST6752 IC-valaisinohjausyksikkö -liityntä 16 ryhmälle à 350 W TKT6716C-keskus TST6753 IC-valaisinohjausyksikkö -liityntä 24 ryhmälle à 350 W TKT6724C-keskus TST6754 IC-valaisinohjausyksikkö -liityntä 32 ryhmälle à 350 W TKT6732C-keskus TST6755 IC-valaisinohjausyksikkö -liityntä 40 ryhmälle à 350 W TKT6740C-keskus TST6756 IC-valaisinohjausyksikkö -liityntä 48 ryhmälle à 350 W TKT6748C-keskus TST6757 IC-valaisinohjausyksikkö -liityntä 56 ryhmälle à 350 W TKT6756C-keskus Etähallintaliittymät TST6722 LON-liityntä TKT67xxC-keskus TST6701 BACnet-liityntä TKT67xxC-keskus TST6721 ACM-liityntä TKT67xxC-keskus TST6724 WebCM/WebACM-liityntä TKT67xxC-keskus TST1811E BCM-liityntä TKT67xxC-keskus 15

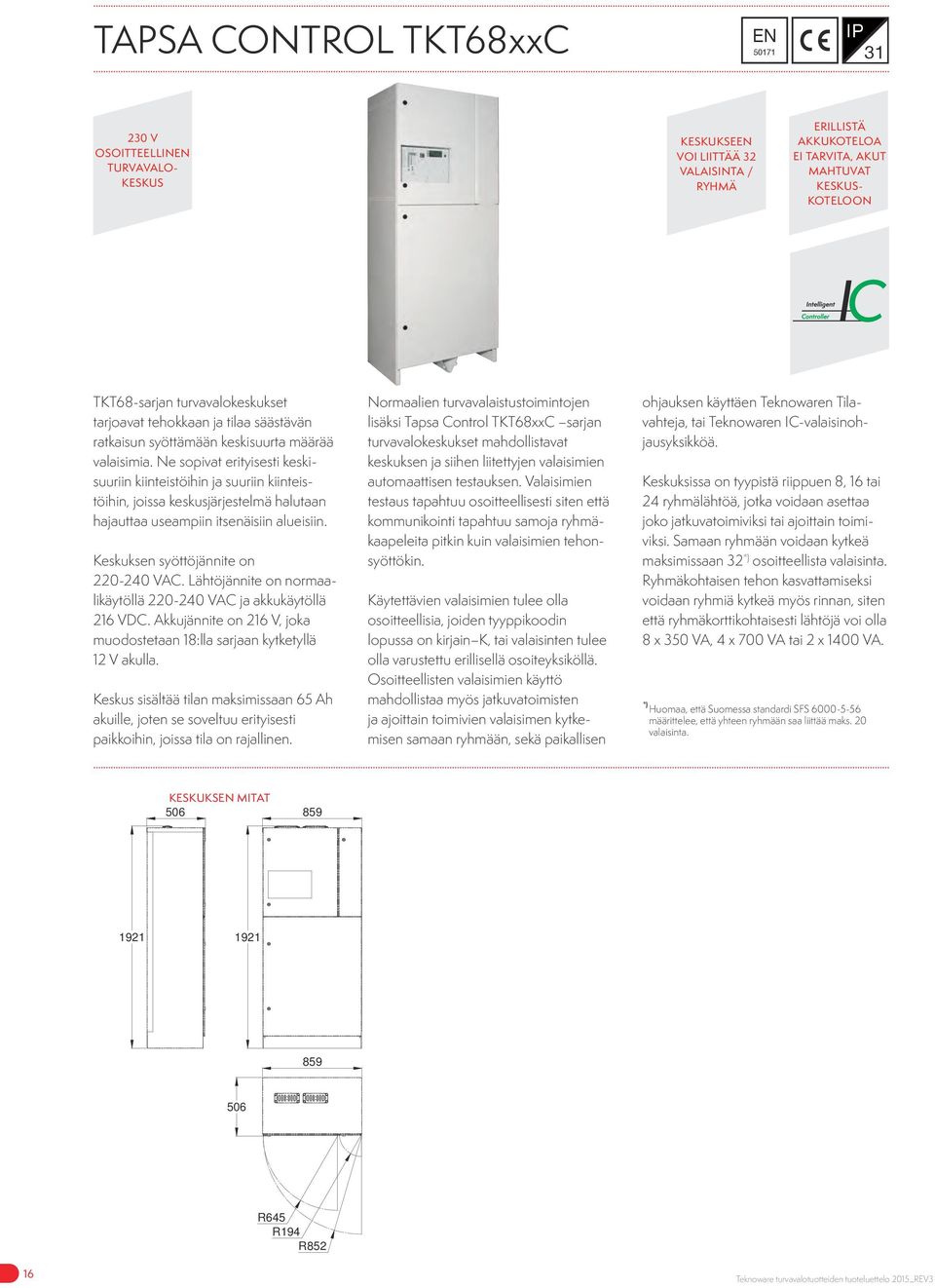

16 TAPSA CONTROL TKT68xxC EN V OSOITTEELLINEN TURVAVALO- KESKUS KESKUKSEEN VOI LIITTÄÄ 32 VALAISINTA / RYHMÄ ERILLISTÄ AKKUKOTELOA EI TARVITA, AKUT MAHTUVAT KESKUS- KOTELOON TKT68-sarjan turvavalokeskukset tarjoavat tehokkaan ja tilaa säästävän ratkaisun syöttämään keskisuurta määrää valaisimia. Ne sopivat erityisesti keskisuuriin kiinteistöihin ja suuriin kiinteistöihin, joissa keskusjärjestelmä halutaan hajauttaa useampiin itsenäisiin alueisiin. Keskuksen syöttöjännite on VAC. Lähtöjännite on normaalikäytöllä VAC ja akkukäytöllä 216 VDC. Akkujännite on 216 V, joka muodostetaan 18:lla sarjaan kytketyllä 12 V akulla. Keskus sisältää tilan maksimissaan 65 Ah akuille, joten se soveltuu erityisesti paikkoihin, joissa tila on rajallinen. Normaalien turvavalaistustoimintojen lisäksi Tapsa Control TKT68xxC sarjan turvavalokeskukset mahdollistavat keskuksen ja siihen liitettyjen valaisimien automaattisen testauksen. Valaisimien testaus tapahtuu osoitteellisesti siten että kommunikointi tapahtuu samoja ryhmäkaapeleita pitkin kuin valaisimien tehonsyöttökin. Käytettävien valaisimien tulee olla osoitteellisia, joiden tyyppikoodin lopussa on kirjain K, tai valaisinten tulee olla varustettu erillisellä osoiteyksiköllä. Osoitteellisten valaisimien käyttö mahdollistaa myös jatkuvatoimisten ja ajoittain toimivien valaisimen kytkemisen samaan ryhmään, sekä paikallisen ohjauksen käyttäen Teknowaren Tilavahteja, tai Teknowaren IC-valaisinohjausyksikköä. Keskuksissa on tyypistä riippuen 8, 16 tai 24 ryhmälähtöä, jotka voidaan asettaa joko jatkuvatoimiviksi tai ajoittain toimiviksi. Samaan ryhmään voidaan kytkeä maksimissaan 32 *) osoitteellista valaisinta. Ryhmäkohtaisen tehon kasvattamiseksi voidaan ryhmiä kytkeä myös rinnan, siten että ryhmäkorttikohtaisesti lähtöjä voi olla 8 x 350 VA, 4 x 700 VA tai 2 x 1400 VA. Huomaa, että Suomessa standardi SFS määrittelee, että yhteen ryhmään saa liittää maks. 20 valaisinta. KESKUKSEN MITAT R645 R194 R852 16

17 KESKUSTYYPIT Ottoteho verkosta Ryhmämäärä /Ryhmälähdöt Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla akkukäytöllä Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 3 h:n toiminta-ajalla akkukäytöllä Paino (kg) TKT6808C 3680 VA 8 ryhmää à 350 W 1 x (8x350 W / 4x700 W / 2x1400 W) TKT6816C 3680 VA 16 ryhmää à 350 W 2 x (8x350 W / 4x700 W / 2x1400 W) TKT6824C 3680 VA 24 ryhmää à 350 W 3 x (8x350 W / 4x700 W / 2x1400 W) 2580 VA 2800 W 2800 W 145, VA 5600 W 3340 W 147, VA 6000 W 3340 W 150,0 Järjestelmä: 230 V AC/DC Tarvittava akusto: 18 x 12 V (216 V) Liitäntäjännite: 1~ N/PE VAC, 50/60 Hz Maksimi akusto: 65 Ah Vaadittava oikosulkuvirta ryhmäjohdossa, kun käytetään 2,5 A sulaketta ja sovelletaan 0,4 s katkaisuaikaa: 10 A Maksimi sysäysvirta: 350 W ryhmä (yksittäinen ryhmä): 120 A / 1 ms, 700 W ryhmä (2 ryhmää rinnan): 250 A / 1 ms, 1400 W ryhmä (4 ryhmää rinnan): 300 A / 1 ms Keskukset sisältävät akkukaapelin XJ997F ( 15 Ah akuille) AKUSTO (18 x TEAxx / xxah) Akun koko (Ah) Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 3 h:n toiminta-ajalla Tarvittava akkukotelo TEA020 6,5 Ah 870 W 350 W ei tarvita, akut mahtuvat keskuskoteloon Tarvittava akkukaapelisarja Akun mitat (mm) Akun paino (kg) XJ997G 151 x 65 x 98 2,4 KESKUSAKUSTOJÄRJESTELMÄT TEA Ah 1700 W 770 W ei tarvita, akut mahtuvat keskuskoteloon TEA Ah 2720 W 1250 W ei tarvita, akut mahtuvat keskuskoteloon TEA Ah 4550 W 2050 W ei tarvita, akut mahtuvat keskuskoteloon TEA Ah 6000 W 3340 W ei tarvita, akut mahtuvat keskuskoteloon x 76 x 167 5,9-166 x 175 x 125 8,7-197 x 165 x ,8-350 x 166 x ,8 Akustolle suositellaan +10% reserviä taulukossa annettuihin kuormitettavuustehoihin verrattuna. Pienin sallittu akkukoko 6,5 Ah. AKKUKAAPELISARJAT Käyttö XJ997G 6,5 Ah akuille Keskukset sisältävät akkukaapelin XJ997F ( 15 Ah akuille) LISÄOPTIOT KESKUKSILLE Tuotekuvaus Käyttö TST6831 Integroitu tulostin TKT68xxC-keskus TST6832 LCD-näyttömoduuli TKT68xxC-keskus TST6851 IC-valaisinohjausyksikkö -liityntä 8 ryhmälle à 350 W TKT6808C-keskus TST6852 IC-valaisinohjausyksikkö -liityntä 16 ryhmälle à 350 W TKT6816C-keskus TST6853 IC-valaisinohjausyksikkö -liityntä 24 ryhmälle à 350 W TKT6824C-keskus Etähallintaliittymät TST6822 LON-liityntä TKT68xxC-keskus TST6823 BACnet-liityntä TKT68xxC-keskus TST6821 ACM-liityntä TKT68xxC-keskus TST6824 WebCM/WebACM-liityntä TKT68xxC-keskus TST1811F BCM-liityntä TKT68xxC-keskus 17

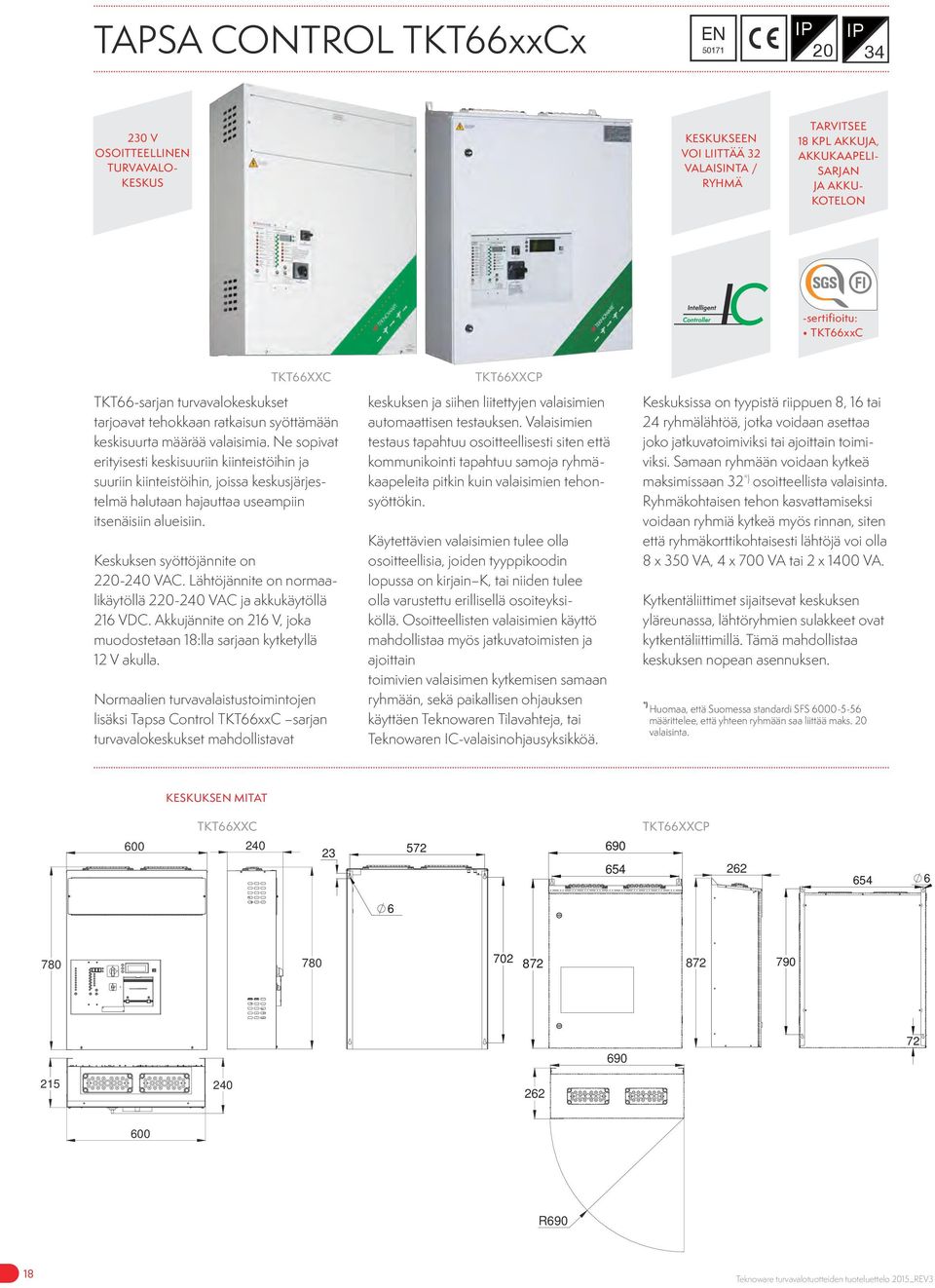

18 TAPSA CONTROL TKT66xxCx EN V OSOITTEELLINEN TURVAVALO- KESKUS KESKUKSEEN VOI LIITTÄÄ 32 VALAISINTA / RYHMÄ TARVITSEE 18 KPL AKKUJA, AKKUKAAPELI- SARJAN JA AKKU- KOTELON -sertifioitu: TKT66xxC TKT66XXC TKT66-sarjan turvavalokeskukset tarjoavat tehokkaan ratkaisun syöttämään keskisuurta määrää valaisimia. Ne sopivat erityisesti keskisuuriin kiinteistöihin ja suuriin kiinteistöihin, joissa keskusjärjestelmä halutaan hajauttaa useampiin itsenäisiin alueisiin. Keskuksen syöttöjännite on VAC. Lähtöjännite on normaalikäytöllä VAC ja akkukäytöllä 216 VDC. Akkujännite on 216 V, joka muodostetaan 18:lla sarjaan kytketyllä 12 V akulla. Normaalien turvavalaistustoimintojen lisäksi Tapsa Control TKT66xxC sarjan turvavalokeskukset mahdollistavat TKT66XXCP keskuksen ja siihen liitettyjen valaisimien automaattisen testauksen. Valaisimien testaus tapahtuu osoitteellisesti siten että kommunikointi tapahtuu samoja ryhmäkaapeleita pitkin kuin valaisimien tehonsyöttökin. Käytettävien valaisimien tulee olla osoitteellisia, joiden tyyppikoodin lopussa on kirjain K, tai niiden tulee olla varustettu erillisellä osoiteyksiköllä. Osoitteellisten valaisimien käyttö mahdollistaa myös jatkuvatoimisten ja ajoittain toimivien valaisimen kytkemisen samaan ryhmään, sekä paikallisen ohjauksen käyttäen Teknowaren Tilavahteja, tai Teknowaren IC-valaisinohjausyksikköä. Keskuksissa on tyypistä riippuen 8, 16 tai 24 ryhmälähtöä, jotka voidaan asettaa joko jatkuvatoimiviksi tai ajoittain toimiviksi. Samaan ryhmään voidaan kytkeä maksimissaan 32 *) osoitteellista valaisinta. Ryhmäkohtaisen tehon kasvattamiseksi voidaan ryhmiä kytkeä myös rinnan, siten että ryhmäkorttikohtaisesti lähtöjä voi olla 8 x 350 VA, 4 x 700 VA tai 2 x 1400 VA. Kytkentäliittimet sijaitsevat keskuksen yläreunassa, lähtöryhmien sulakkeet ovat kytkentäliittimillä. Tämä mahdollistaa keskuksen nopean asennuksen. Huomaa, että Suomessa standardi SFS määrittelee, että yhteen ryhmään saa liittää maks. 20 valaisinta. KESKUKSEN MITAT 600 TKT66XXC TKT66XXCP R690 18

19 KESKUSTYYPIT Ottoteho verkosta Ryhmämäärä /Ryhmälähdöt Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla akkukäytöllä Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 3 h:n toiminta-ajalla akkukäytöllä Paino (kg) TKT6608C 3680 VA 8 ryhmää à 350 W 1 x (8x350 W / 4x700 W / 2 x1400 W) TKT6608CP 3680 VA 8 ryhmää à 350 W 1 x (8x350 W / 4x700 W / 2 x1400 W) 2580 VA 2800 W 2800 W 32, VA 2800 W 2800 W 32, TKT6616C 3680 VA 16 ryhmää à 350 W 2 x (8x350 W / 4x700 W / 2 x1400 W) TKT6616CP 3680 VA 16 ryhmää à 350 W 2 x (8x350 W / 4x700 W / 2 x1400 W) TKT6624C 3680 VA 24 ryhmää à 350 W 3 x (8x350 W / 4x700 W / 2 x1400 W) 2580 VA 5600 W 3340 W 33, VA 5600 W 3340 W 33, VA 6000 W 3340 W 34, TKT6624CP 3680 VA 24 ryhmää à 350 W 3 x (8x350 W / 4x700 W / 2 x1400 W) 2580 VA 6000 W 3340 W 34,8 Järjestelmä: 230 V AC/DC Tarvittava akusto: 18 x 12 V (216 V) Liitäntäjännite: 1~ N/PE VAC, 50/60 Hz Maksimi akusto: 65 Ah Vaadittava oikosulkuvirta ryhmäjohdossa, kun käytetään 2,5 A sulaketta ja sovelletaan 0,4 s katkaisuaikaa: 10 A Maksimi sysäysvirta: 350 W ryhmä (yksittäinen ryhmä): 120 A / 1 ms, 700 W ryhmä (2 ryhmää rinnan): 250 A / 1 ms, 1400 W ryhmä (4 ryhmää rinnan): 300 A / 1 ms P-kirjain tuotekoodin lopussa: ovellinen, 34-keskus AKUSTO (18 x TEAxx / xxah) Akun koko (Ah) Kuormitettavavuus 1 h:n toiminta-ajalla Kuormitettavavuus 3 h:n toiminta-ajalla Tarvittava akkukotelo Tarvittava kaapelisarja Akun mitat (mm) Akun paino (kg) KESKUSAKUSTOJÄRJESTELMÄT TEA020 6,5 Ah 870 W 350 W TK6500B(P) XJ997B 151 x 65 x 98 2, TEA Ah 1700 W 770 W TK6500B(P) XJ x 76 x 167 5, TEA Ah 2720 W 1250 W TK6500B(P) x 2 XJ997C 166 x 175 x 125 8, TEA Ah 4550 W 2050 W TK6500B(P) x 2 XJ997C 197 x 165 x , TEA Ah 6000 W 3340 W TKT6500(P) x 3 XJ997E 350 x 166 x ,8 Akustolle suositellaan +10% reserviä taulukossa annettuihin kuormitettavuustehoihin verrattuna. Pienin sallittu akkukoko 6,5 Ah. AKKUKOTELOT Akkutila Kotelointiluokka Paino (kg) TK6500B 18 x 12 V/15 Ah 20 14, TK6500BP 18 x 12 V / 15 Ah 34 19, TKT x 12 V / 100 Ah 20 28, TKT6500P 6 x 12 V / 100 Ah 34 35,0 AKKUKAAPELISARJAT Akkukaapelin pituus (m) Käyttö XJ997B 1,5 6,5 Ah akuille XJ997 1,5 15 Ah akuille XJ997C 2,5 2:lle akkukotelolle XJ997E 3,5 3:lle TKT6500-kotelolle Huomioi tarvittavat kaapelin kuorintavarat akkukaapelin pituudessa LISÄOPTIOT KESKUKSILLE Tuotekuvaus Käyttö TST6631 Integroitu tulostin TKT66xxC(P)-keskus TST6632 LCD-näyttömoduuli TKT66xxC(P)-keskus TST6651 IC-valaisinohjausyksikkö -liityntä 8 ryhmälle à 350 W TKT6608C(P)-keskus TST6652 IC-valaisinohjausyksikkö -liityntä 16 ryhmälle à 350 W TKT6616C(P)-keskus TST6653 IC-valaisinohjausyksikkö -liityntä 24 ryhmälle à 350 W TKT6624C(P)-keskus Etähallintaliittymät TST6622 LON-liityntä TKT66xxC(P)-keskus TST6601 BACnet-liityntä TKT66xxC(P)-keskus TST6621 ACM-liityntä TKT66xxC(P)-keskus TST6624 WebCM/WebACM-liityntä TKT66xxC(P)-keskus TST1811D BCM-liityntä TKT66xxC(P)-keskus 19

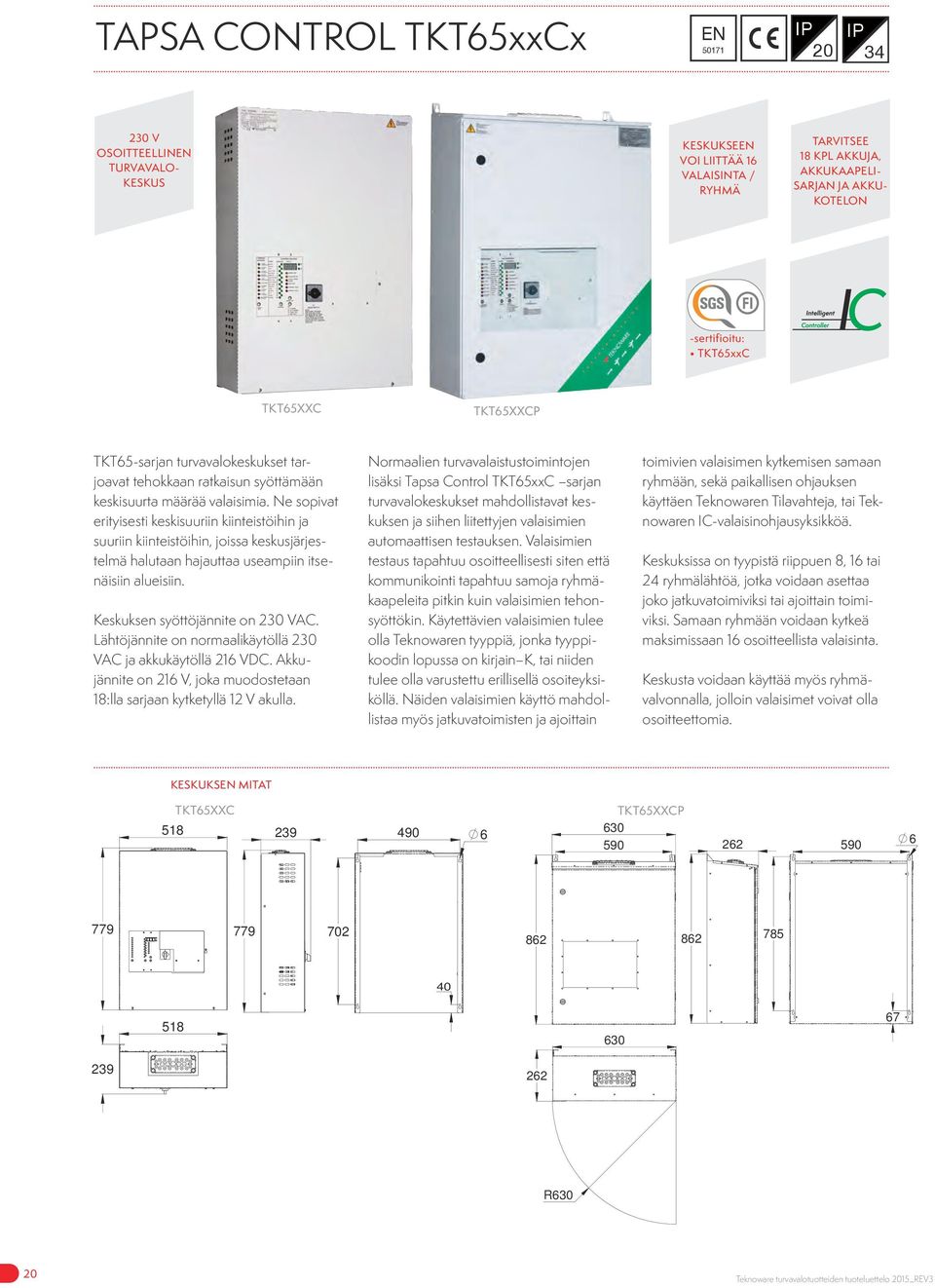

20 TAPSA CONTROL TKT65xxCx EN V OSOITTEELLINEN TURVAVALO- KESKUS KESKUKSEEN VOI LIITTÄÄ 16 VALAISINTA / RYHMÄ TARVITSEE 18 KPL AKKUJA, AKKUKAAPELI- SARJAN JA AKKU- KOTELON -sertifioitu: TKT65xxC TKT65XXC TKT65XXCP TKT65-sarjan turvavalokeskukset tarjoavat tehokkaan ratkaisun syöttämään keskisuurta määrää valaisimia. Ne sopivat erityisesti keskisuuriin kiinteistöihin ja suuriin kiinteistöihin, joissa keskusjärjestelmä halutaan hajauttaa useampiin itsenäisiin alueisiin. Keskuksen syöttöjännite on 230 VAC. Lähtöjännite on normaalikäytöllä 230 VAC ja akkukäytöllä 216 VDC. Akkujännite on 216 V, joka muodostetaan 18:lla sarjaan kytketyllä 12 V akulla. Normaalien turvavalaistustoimintojen lisäksi Tapsa Control TKT65xxC sarjan turvavalokeskukset mahdollistavat keskuksen ja siihen liitettyjen valaisimien automaattisen testauksen. Valaisimien testaus tapahtuu osoitteellisesti siten että kommunikointi tapahtuu samoja ryhmäkaapeleita pitkin kuin valaisimien tehonsyöttökin. Käytettävien valaisimien tulee olla Teknowaren tyyppiä, jonka tyyppikoodin lopussa on kirjain K, tai niiden tulee olla varustettu erillisellä osoiteyksiköllä. Näiden valaisimien käyttö mahdollistaa myös jatkuvatoimisten ja ajoittain toimivien valaisimen kytkemisen samaan ryhmään, sekä paikallisen ohjauksen käyttäen Teknowaren Tilavahteja, tai Teknowaren IC-valaisinohjausyksikköä. Keskuksissa on tyypistä riippuen 8, 16 tai 24 ryhmälähtöä, jotka voidaan asettaa joko jatkuvatoimiviksi tai ajoittain toimiviksi. Samaan ryhmään voidaan kytkeä maksimissaan 16 osoitteellista valaisinta. Keskusta voidaan käyttää myös ryhmävalvonnalla, jolloin valaisimet voivat olla osoitteettomia. KESKUKSEN MITAT TKT65XXC TKT65XXCP R630 20

21 KESKUSTYYPIT Ottoteho verkosta Ryhmämäärä/ Ryhmälähdöt Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla akkukäytöllä Paino (kg) TKT6508C 3100 VA 8 ryhmää à 250 W 2000 VA 2000 W 29, TKT6508CP 3100 VA 8 ryhmää à 250 W 2000 VA 2000 W 49, TKT6516C 3680 VA 16 ryhmää à 250 W 2580 VA 4000 W 30, TKT6516CP 3680 VA 16 ryhmää à 250 W 2580 VA 4000 W 50, TKT6524C 3680 VA 24 ryhmää à 250 W 2580 VA 6000 W 30, TKT6524CP 3680 VA 24 ryhmää à 250 W 2580 VA 6000 W 50,5 Järjestelmä: 230 V AC/DC Tarvittava akusto: 18 x 12 V (216 V) Liitäntäjännite: 1~ N/PE 230 VAC, 50 Hz Maksimi akusto: 65 Ah Vaadittava oikosulkuvirta ryhmäjohdossa, kun käytetään 1,6 A sulaketta ja sovelletaan 0,4 s katkaisuaikaa: 7 A Maksimi sysäysvirta: (yksittäinen ryhmä): 120 A / 1 ms P-kirjain tuotekoodin lopussa: ovellinen, 34-keskus AKUSTO (18 x TEAxx / xxah) Akun koko (Ah) Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 3 h:n toiminta-ajalla Tarvittava akkukotelo Tarvittava akkukaapelisarja Akun mitat (mm) TEA020 6,5 Ah 870 W 350 W TK6500B(P) XJ997B 151 x 65 x 98 2, TEA Ah 1700 W 770 W TK6500B(P) XJ x 76 x 167 5, TEA Ah 2720 W 1250 W TK6500B(P) x 2 XJ997C 166 x 175 x 125 8,7 Akun paino (kg) KESKUSAKUSTOJÄRJESTELMÄT TEA Ah 4550 W 2050 W TK6500B(P) x 2 XJ997C 197 x 165 x , TEA Ah 6000 W 3340 W TKT6500(P) x 3 XJ997E 350 x 166 x ,8 Akustolle suositellaan +10% reserviä taulukossa annettuihin kuormitettavuustehoihin verrattuna. Pienin sallittu akkukoko 6,5 Ah. AKKUKOTELOT Akkutila Kotelointiluokka Paino (kg) TK6500B 18 x 12 V/15 Ah 20 14, TK6500BP 18 x 12 V / 15 Ah 34 19, TKT x 12 V / 100 Ah 20 28, TKT6500P 6 x 12 V / 100 Ah 34 35,0 AKKUKAAPELISARJAT Akkukaapelin pituus (m) Käyttö XJ997B 1,5 6,5 Ah akuille XJ997 1,5 15 Ah akuille XJ997C 2,5 2:lle akkukotelolle XJ997E 3,5 3:lle TKT6500-kotelolle Huomioi tarvittavat kaapelin kuorintavarat akkukaapelin pituudessa LISÄOPTIOT KESKUKSILLE Tuotekuvaus Käyttö TST6531 Integroitu tulostin TKT65xxC(P)-keskus TST6532 LCD-näyttömoduuli TKT65xxC(P)-keskus TST6551 IC-valaisinohjausyksikkö -liityntä 8 ryhmälle à 250 W TKT6508C(P)-keskus TST6552 IC-valaisinohjausyksikkö -liityntä 16 ryhmälle à 250 W TKT6516C(P)-keskus TST6553 IC-valaisinohjausyksikkö -liityntä 24 ryhmälle à 250 W TKT6524C(P)-keskus Etähallintaliittymät TST6522 LON-liityntä TKT65xxC(P)-keskus TST6501 BACnet-liityntä TKT65xxC(P)-keskus TST6521 ACM-liityntä TKT65xxC(P)-keskus TST6524 WebCM/WebACM-liityntä TKT65xxC(P)-keskus TST1811C BCM-liityntä TKT65xxC(P)-keskus 21

22 TAPSA CONTROL TK23xxC EN V OSOITTEELLINEN TURVAVALO- KESKUS KESKUKSEEN VOI LIITTÄÄ 12 VALAISINTA / RYHMÄ TARVITSEE 2 KPL AKKUJA, AKKUKAAPELI- SARJAN JA AKKU- KOTELON TK23-sarjan turvavalokeskukset tarjoavat yksinkertaisen ratkaisun syöttämään suhteellisen pientä määrää valaisimia. Ne sopivat erityisesti pieniin ja keskisuuriin kiinteistöihin ja sovelluksiin, joissa keskusjärjestelmä halutaan hajauttaa useampiin itsenäisiin alueisiin. Keskuksen syöttöjännite on 230 VAC. Lähtöjännite on normaalikäytöllä 230 VAC ja akkukäytöllä 230 VDC. Akkujännite on 24 V, joka muodostetaan kahdella sarjaan kytketyllä 12 V akulla. Keskuksen sisällä on hakkuritekniikkaan perustuvat konvertterit, jotka nostavat 24 VDC akkujännitteen akkukäytössä 230 VDC lähtöjännitteeksi. Tämä tekniikka mahdollistaa edullisen ja kompaktin akuston, ja kuitenkin kaikki 230 V lähtöjännitteen edut, kuten pienet jännitehäviöt ryhmäkaapeleissa. Normaalien turvavalaistustoimintojen lisäksi Tapsa Control TK23 sarjan turvavalokeskukset mahdollistavat keskuksen ja siihen liitettyjen valaisimien automaattisen testauksen. Valaisimien testaus tapahtuu osoitteellisesti siten, että kommunikointi tapahtuu samoja ryhmäkaapeleita pitkin kuin valaisimien tehonsyöttökin. Käytettävien valaisimientulee olla osoitteellisia, joiden tyyppikoodin lopussa on kirjain K, tai valaisinten tulee olla varustettu erillisellä osoiteyksiköllä. Osoitteellisten valaisimien käyttö mahdollistaa myös jatkuvatoimisten ja ajoittain toimivien valaisimen kytkemisen samaan ryhmään, sekä paikallisen ohjauksen käyttäen Teknowaren Tilavahteja. Keskuksissa on tyypistä riippuen 1-8 ryhmälähtöä, jotka jokainen voidaan erikseen asettaa joko jatkuvatoimiviksi tai ajoittain toimiviksi. Samaan ryhmään voidaan kytkeä maksimissaan 12 osoitteellista valaisinta. KESKUKSEN MITAT

23 KESKUSTYYPIT Ottoteho verkosta Ryhmämäärä/Ryhmälähdöt Paino (kg) TK2301C 370 VA 1 ryhmä à 120 W 18, TK2302C 490 VA 2 ryhmää à 120 W 18, TK2303C 610 VA 3 ryhmää à 120 W 19, TK2304C 730 VA 4 ryhmää à 120 W 20, TK2305C 850 VA 5 ryhmää à 120 W 20, TK2306C 970 VA 6 ryhmää à 120 W 21, TK2307C 1090 VA 7 ryhmää à 120 W 22, TK2308C 1210 VA 8 ryhmää à 120 W 23,0 Järjestelmä: 230 V AC/DC Tarvittava akusto: 2 x 12 V (24 V) Keskuksen kokonaiskuomitettavuus = ryhmien määrä x 120 W Liitäntäjännite: 1~ N/PE 230 VAC, 50 Hz Maksimi akusto: 100 Ah Vaadittava oikosulkuvirta ryhmäjohdossa, kun käytetään 3,15 A sulaketta ja sovelletaan 0,4 s katkaisuaikaa: 11 A AKUSTO (2 x TEAxx / xxah) Akun koko (Ah) Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 3 h:n toiminta-ajalla Tarvittava akkukotelo Tarvittava akkukaapelisarja Akun mitat (mm) Akun paino (kg) KESKUSAKUSTOJÄRJESTELMÄT TEA020 6,5 Ah 80 W 34 W TK2300 XJ x 65 x 98 2, TEA Ah 150 W 70 W TK2300 XJ x 76 x 167 5, TEA Ah 245 W 115 W TK2300 XJ x 175 x 125 8, TEA Ah 415 W 185 W TK2300 XJ x 165 x , TEA Ah 680 W 305 W TK4100 XJ x 166 x , TEA024B 100 Ah 960 W 480 W TK2310 XJ x 168 x , TEA024D 150 Ah W TK2310 XJ x 172 x ,0 Akustolle suositellaan +10% reserviä taulukossa annettuihin kuormitettavuustehoihin verrattuna. Pienin sallittu akkukoko 6,5 Ah. AKKUKOTELOT Akkutila Paino (kg) TK x 12 V/38 Ah 6, TK x 12 V/150 Ah 15, TK x 12V/65 Ah 10,0 AKKUKAAPELISARJAT Akkukaapelin pituus (m) Käyttö XJ995 1,5 6,5 Ah akuille XJ996 1,5 15 Ah akuille Huomioi tarvittavat kaapelin kuorintavarat akkukaapelin pituudessa LISÄOPTIOT KESKUKSILLE Tuotekuvaus Käyttö TST2331 Integroitu tulostin TK23xxC-keskus Etähallintaliittymät TST1811 BCM-liityntä TK23xxC-keskus XKT2301 LON-liityntä TK23xxC-keskus 23

24 TKT65xxB EN V PERINTEINEN TURVAVALO- KESKUS TARVITSEE 18 KPL AKKUJA, AKKUKAAPELI- SARJAN JA AKKU- KOTELON TKT65-sarjan turvavalokeskukset tarjoavat yksinkertaisen ratkaisun syöttämään keskisuurta määrää valaisimia. Ne sopivat erityisesti keskisuuriin kiinteistöihin ja suuriin kiinteistöihin, joissa keskusjärjestelmä halutaan hajauttaa useampiin itsenäisiin alueisiin. Keskuksen syöttöjännite on 230 VAC. Lähtöjännite on normaalikäytöllä 230 VAC ja akkukäytöllä 216 VDC. Akkujännite on 216 V, joka muodostetaan 18:lla sarjaan kytketyllä 12 V akulla. Keskuksissa on tyypistä riippuen 6, 12, 18 tai 24 ryhmälähtöä, jotka voidaan asettaa kahden ryhmän portain joko jatkuvatoimiviksi tai ajoittain toimiviksi. KESKUKSEN MITAT

25 KESKUSTYYPIT Ottoteho verkosta Ryhmämäärä/ Ryhmälähdöt Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla akkukäytöllä Paino (kg) TKT6506B 2600 VA 6 ryhmää à 250 W 1500 VA 2000 W 27, TKT6512B 3680 VA 12 ryhmää à 250 W 2580 VA 3000 W 30, TKT6518B 3680 VA 18 ryhmää à 250 W 2580 VA 4500 W 31, TKT6524B 3680 VA 24 ryhmää à 250 W 2580 VA 6000 W 31,6 Järjestelmä: 230 V AC/DC Tarvittava akusto: 18 x 12 V (216 V) Liitäntäjännite: 1~ N/PE 230 VAC, 50 Hz Maksimi akusto: 65 Ah Vaadittava oikosulkuvirta ryhmäjohdossa, kun käytetään 4 A sulaketta ja sovelletaan 0,4 s katkaisuaikaa: 11 A Maksimi sysäysvirta: (yksittäinen ryhmä): 120 A / 1 ms AKUSTO (18 x TEAxx / xxah) Akun koko (Ah) Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 3 h:n toiminta-ajalla Tarvittava akkukotelo Tarvittava akkukaapelisarja Akun mitat (mm) TEA020 6,5 Ah 870 W 350 W TK6500B(P) XJ997B 151 x 65 x 98 2, TEA Ah 1700 W 770 W TK6500B(P) XJ x 76 x 167 5, TEA Ah 2720 W 1250 W TK6500B(P) x 2 XJ997C 166 x 175 x 125 8,7 Akun paino (kg) KESKUSAKUSTOJÄRJESTELMÄT TEA Ah 4550 W 2050 W TK6500B(P) x 2 XJ997C 197 x 165 x , TEA Ah 6000 W 3340 W TKT6500(P) x 3 XJ997E 350 x 166 x ,8 Akustolle suositellaan +10% reserviä taulukossa annettuihin kuormitettavuustehoihin verrattuna. Pienin sallittu akkukoko 6,5 Ah. AKKUKOTELOT Akkutila Kotelointiluokka Paino (kg) TK6500B 18 x 12 V/15 Ah 20 14, TK6500BP 18 x 12 V / 15 Ah 34 19, TKT x 12 V / 100 Ah 20 28, TKT6500P 6 x 12 V / 100 Ah 34 35,0 AKKUKAAPELISARJAT Akkukaapelin pituus (m) Käyttö XJ997B 1,5 6,5 Ah akuille XJ997 1,5 15 Ah akuille XJ997C 2,5 2:lle akkukotelolle XJ997E 3,5 3:lle TKT6500-kotelolle Huomioi tarvittavat kaapelin kuorintavarat akkukaapelin pituudessa LISÄOPTIOT KESKUKSILLE Tuotekuvaus Käyttö Etähallintaliittymät TST1811 BCM-liityntä TKT65xxB-keskus 25

26 TK23xx EN V PERINTEINEN TURVAVALO- KESKUS TK2301-TK2304 KESKUKSIIN MAHTUU 2 X 12 V/ 38 AH AKUT, ILMAN ERILLISTÄ AKKUKOTELOA TK2305-TK2308 TARVITSEVAT 2 KPL AKKUJA, AKKUKAAPELI- SARJAN JA AKKU- KOTELON TK23-sarjan turvavalokeskukset tarjoavat yksinkertaisen ratkaisun syöttämään suhteellisen pientä määrää valaisimia. Ne sopivat erityisesti pieniin ja keskisuuriin kiinteistöihin ja sovelluksiin, joissa keskusjärjestelmä halutaan hajauttaa useampiin itsenäisiin alueisiin. Keskuksen syöttöjännite on 230 VAC. Lähtöjännite on normaalikäytöllä 230 VAC ja akkukäytöllä 230 VDC. Akkujännite on 24 V, joka muodostetaan kahdella sarjaan kytketyllä 12 V akulla. Keskuksen sisällä on hakkuritekniikkaan perustuvat konvertterit, jotka nostavat 24 VDC akkujännitteen akkukäytössä 230 VDC lähtöjännitteeksi. Tämä tekniikka mahdollistaa edullisen ja kompaktin akuston, ja kuitenkin kaikki 230 V lähtöjännitteen edut, kuten pienet jännitehäviöt ryhmäkaapeleissa. Keskuksissa on tyypistä riippuen 1-8 ryhmälähtöä, jotka jokainen voidaan erikseen asettaa joko jatkuvatoimiviksi tai ajoittain toimiviksi. KESKUKSEN MITAT

27 KESKUSTYYPIT Ottoteho verkosta Ryhmämäärä/Ryhmälähdöt Keskuksen akkutila Paino (kg) TK VA 1 ryhmä à 120 W 2 x 12 V / 38 Ah 15, TK VA 2 ryhmää à 120 W 2 x 12 V / 38 Ah 15, TK VA 3 ryhmää à 120 W 2 x 12 V / 38 Ah 16, TK VA 4 ryhmää à 120 W 2 x 12 V / 38 Ah 16, TK VA 5 ryhmää à 120 W - 17, TK VA 6 ryhmää à 120 W - 17, TK VA 7 ryhmää à 120 W - 18, TK VA 8 ryhmää à 120 W - 18,5 Järjestelmä: 230 V AC/DC Tarvittava akusto: 2 x 12 V (24 V) Liitäntäjännite: 1~ N/PE VAC, 50/60 Hz Maksimi akusto: 100 Ah Keskuksen kokonaiskuomitettavuus = ryhmien määrä x 120 W Vaadittava oikosulkuvirta ryhmäjohdossa, kun käytetään 3,15 A sulaketta ja sovelletaan 0,4 s katkaisuaikaa: 11 A AKUSTO (2 x TEAxx / xxah) Akun koko (Ah) Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 3 h:n toiminta-ajalla Tarvittava akkukotelo Tarvittava akkukaapelisarja Akun mitat (mm) Akun paino (kg) KESKUSAKUSTOJÄRJESTELMÄT TEA020 6,5 Ah 80 W 34 W ei tarvita 151 x 65 x 98 2, TEA Ah 150 W 70 W ei tarvita 181 x 76 x 167 5, TEA Ah 245 W 115 W ei tarvita 166 x 175 x 125 8, TEA Ah 415 W 185 W ei tarvita 197 x 165 x , TEA Ah 680 W 305 W TK4100 XJ x 166 x , TEA024B 100 Ah 960 W 480 W TK2310 XJ x 168 x , TEA024D 150 Ah W TK2310 XJ x 172 x ,0 Akustolle suositellaan +10% reserviä taulukossa annettuihin kuormitettavuustehoihin verrattuna. Pienin sallittu akkukoko 6,5 Ah. AKKUKOTELOT Akkutila Paino (kg) TK x 12 V/38 Ah 6, TK x 12 V/150 Ah 15, TK x 12V/65 Ah 10 AKKUKAAPELISARJAT Akkukaapelin pituus (m) Käyttö XJ995 1,5 6,5 Ah akuille XJ996 1,5 15 Ah akuille Huomioi tarvittavat kaapelin kuorintavarat akkukaapelin pituudessa LISÄOPTIOT KESKUKSILLE Tuotekuvaus Käyttö Etähallintaliittymät TST1811 BCM-liityntä TK23xx-keskus 27

28 TKT31/41xx EN V PERINTEINEN TURVAVALO- KESKUS TKT3122 KESKUKSEEN MAHTUU 2 X 12 V/ 24 AH AKUT, ILMAN ERILLISTÄ AKKUKOTELOA TKT41XX KESKUKSEEN MAHTUU 2 X 12 V/ 38 AH AKUT, ILMAN ERILLISTÄ AKKUKOTELOA TKT31/41-sarjan turvavalokeskukset tarjoavat yksinkertaisen ratkaisun syöttämään suhteellisen pientä määrää valaisimia rajoitetulla alueella. Ne sopivat erityisesti pieniin kiinteistöihin ja sovelluksiin, joissa keskusjärjestelmä halutaan hajauttaa useampiin itsenäisiin alueisiin. Keskuksen syöttöjännite on 230 VAC. Lähtöjännite on normaalikäytöllä 24 VAC ja akkukäytöllä 24 VDC. Akkujännite on 24 V, joka muodostetaan kahdella sarjaan kytketyllä 12 V akulla. TKT3122-keskuksessa on 4 ryhmälähtöä, ja TKT41xx-keskuksissa on tyypistä riippuen joko 8 tai 16 ryhmälähtöä, jotka voidaan asettaa kahden ryhmän portain joko jatkuvatoimiviksi tai ajoittain toimiviksi. KESKUKSEN MITAT

29 KESKUSTYYPIT Ottoteho verkosta Ryhmälähdöt Kytkentä Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla Keskuksen akkutila Maksimi akkukapasiteetti Paino (kg) TKT VA 4 x 120 W kahden portain 4 ryhmää: jatkuvatoimiset ryhmät Max 120 W/ryhmä ajoittain toimivat ryhmät Max 190 W/ ryhmä 250 VA 290 W 2 x 12 V/ 24 Ah 24 Ah 12, TKT VA 8 x 120 W TKT VA 16 x 120 W kahden portain 8 ryhmää: jatkuvatoimiset ryhmät Max 120 W /ryhmä ajoittain toimivat ryhmät Max 190 W/ ryhmä kahden portain 16 ryhmää: jatkuvatoimiset ryhmät Max 120 W /ryhmä ajoittain toimivat ryhmät Max 190 W /ryhmä 1050 VA 1370 W 2 x 12 V/ 38 Ah 1050 VA 1370 W 2 x 12 V/ 38 Ah Järjestelmä: 24 V AC/DC Tarvittava akusto: 2 x 12 V (24 V) Liitäntäjännite: 1~ N/PE 230 VAC, 50 Hz 100 Ah 24,0 100 Ah 24,5 KESKUSAKUSTOJÄRJESTELMÄT AKUSTO (2 x TEAxx / xxah) Akun koko (Ah) Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 1 h:n toiminta-ajalla Ryhmien maksimi yhteenlaskettu kokonaiskuormitettavuus 3 h:n toiminta-ajalla Tarvittava akkukotelo Tarvittava akkukaapelisarja Akun mitat (mm) Akun paino (kg) TEA020 6,5 Ah 95 W 40 W ei tarvita 151 x 65 x 98 2, TEA Ah 180 W 85 W ei tarvita 181 x 76 x 167 5, TEA Ah 290 W 135 W ei tarvita 166 x 175 x 125 8, TEA Ah 490 W 220 W ei tarvita 197 x 165 x , TEA Ah 800 W 360 W TK4100 XJ x 166 x , TEA024B 100 Ah 1370 W 565 W TK2310 XJ x 168 x ,5 Akustolle suositellaan +10% reserviä taulukossa annettuihin kuormitettavuustehoihin verrattuna. HUOM! TKT3122-keskuksen Max akusto 2 x 24 Ah Pienin sallittu akkukoko 6,5 Ah. AKKUKOTELOT Akkutila Paino (kg) TK x 12 V/150 Ah 15, TK x 12 V/65 Ah 10,0 AKKUKAAPELISARJAT Akkukaapelin pituus (m) Käyttö XJ996 1,5 15 Ah akuille Huomioi tarvittavat kaapelin kuorintavarat akkukaapelin pituudessa LISÄOPTIOT KESKUKSILLE Tuotekuvaus Käyttö Etähallintaliittymät TST1811 BCM-liityntä TKT3122- ja TKT41xx-keskukset 29
