988K. Pyöräkuormaaja. Moottori Moottorimalli

Transkriptio

1 988K Pyöräkuormaaja Moottori Moottorimalli Päästöt Cat C18 ACERT Yhdysvaltojen EPA Tier 4 Final / vaihe IV TAI Tier 3 -tasoa / vaihetta IIIA vastaava TAI Tier 2 -tasoa / vaihetta II vastaava Brutto (ISO 14396) 432 kw 580 hp Nettoteho SAE J kw 541 hp Kauhat Kauhojen tilavuudet 4,7-13 m 3 6,2-17 yd 3 Käyttötiedot Nimelliskuorma louherintaus 11,3 tonnia (SI) 12,5 tonnia (US) Nimelliskuorma irtonainen materiaali 14,5 tonnia (SI) 16 tonnia (US) Työpaino kg lb

2 Edullisemmat tonnit alan johtavalla tehokkuudella Sisältö Tehokkuus...4 Rakenteet...6 Voimansiirto...9 Hydrauliikka...10 Ohjaamo...13 Teknologiaratkaisut...14 Asiakastuki...15 Huollettavuus...15 Turvallisuus...16 Kestävä kehitys...18 Tehokkaat kokonaisuudet...19 Kauhan kulutusosat (GET)...20 Käyttökustannukset...21 Tekniset tiedot...22 Vakiovarusteet...30 Pakolliset lisälaitteet...32 Muistiinpanoja

3 Suuret Cat -pyöräkuormaajat on rakennettu kestämään, ja ne pysyvät käytössä pitkään. Koneiden optimoitu suorituskyky ja helppo huollettavuus takaavat, että työskentely pysyy tehokkaana ja tonnikustannuksetkurissa. 988 tuli markkinoille vuonna 1963 ja on ollut alan johtotähti jo 50 vuoden ajan. Olemme rakentaneet seuraavat sarjat aina asiakkaidemme menestystä ajatellen. 988K jatkaa tätä luotettavuuden, suorituskyvyn, turvallisuuden, kuljettajan mukavuuden, huollettavuuden ja tehokkuuden tarinaa. 3

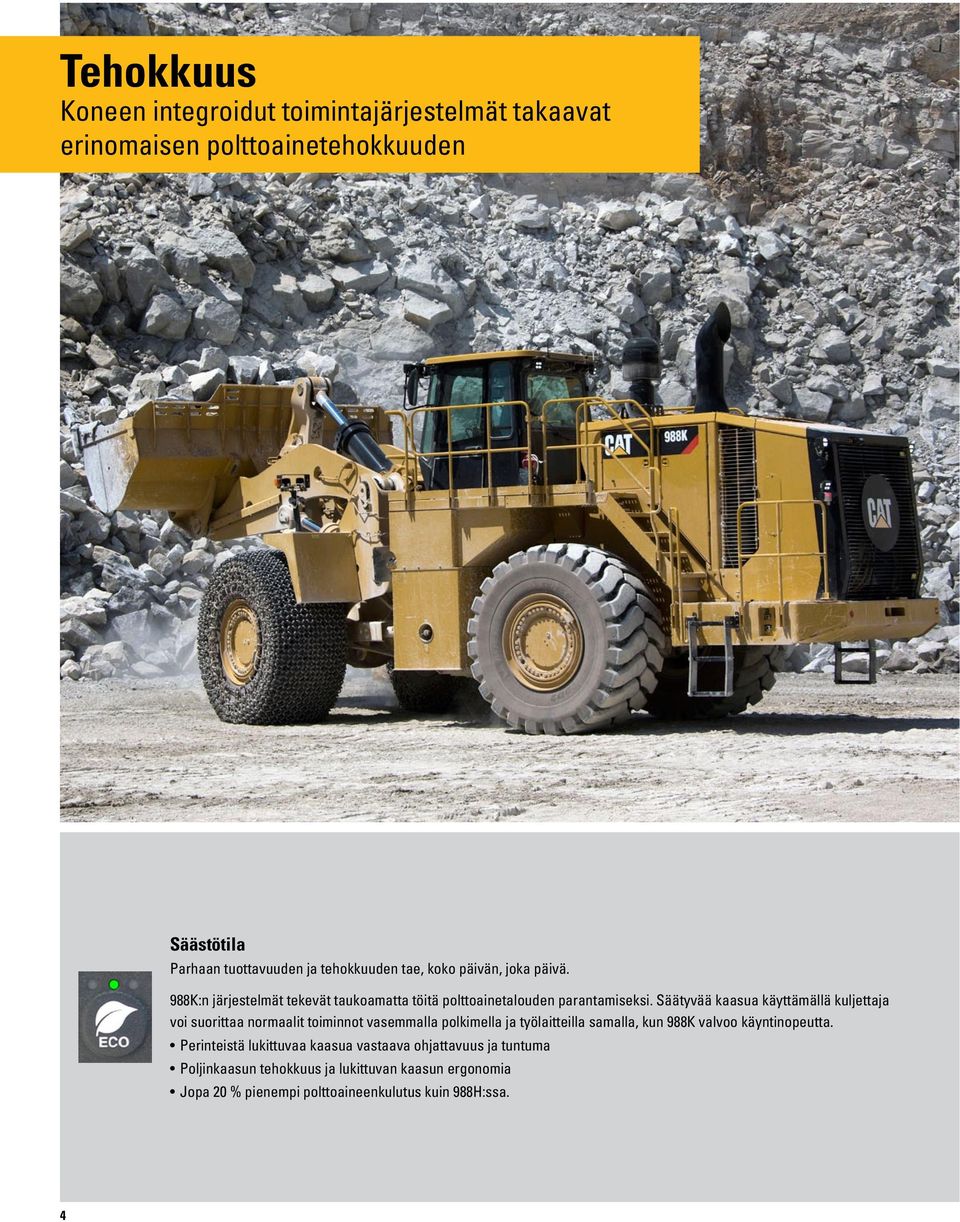

4 Tehokkuus Koneen integroidut toimintajärjestelmät takaavat erinomaisen polttoainetehokkuuden Säästötila Parhaan tuottavuuden ja tehokkuuden tae, koko päivän, joka päivä. 988K:n järjestelmät tekevät taukoamatta töitä polttoainetalouden parantamiseksi. Säätyvää kaasua käyttämällä kuljettaja voi suorittaa normaalit toiminnot vasemmalla polkimella ja työlaitteilla samalla, kun 988K valvoo käyntinopeutta. Perinteistä lukittuvaa kaasua vastaava ohjattavuus ja tuntuma Poljinkaasun tehokkuus ja lukittuvan kaasun ergonomia Jopa 20 % pienempi polttoaineenkulutus kuin 988H:ssa. 4

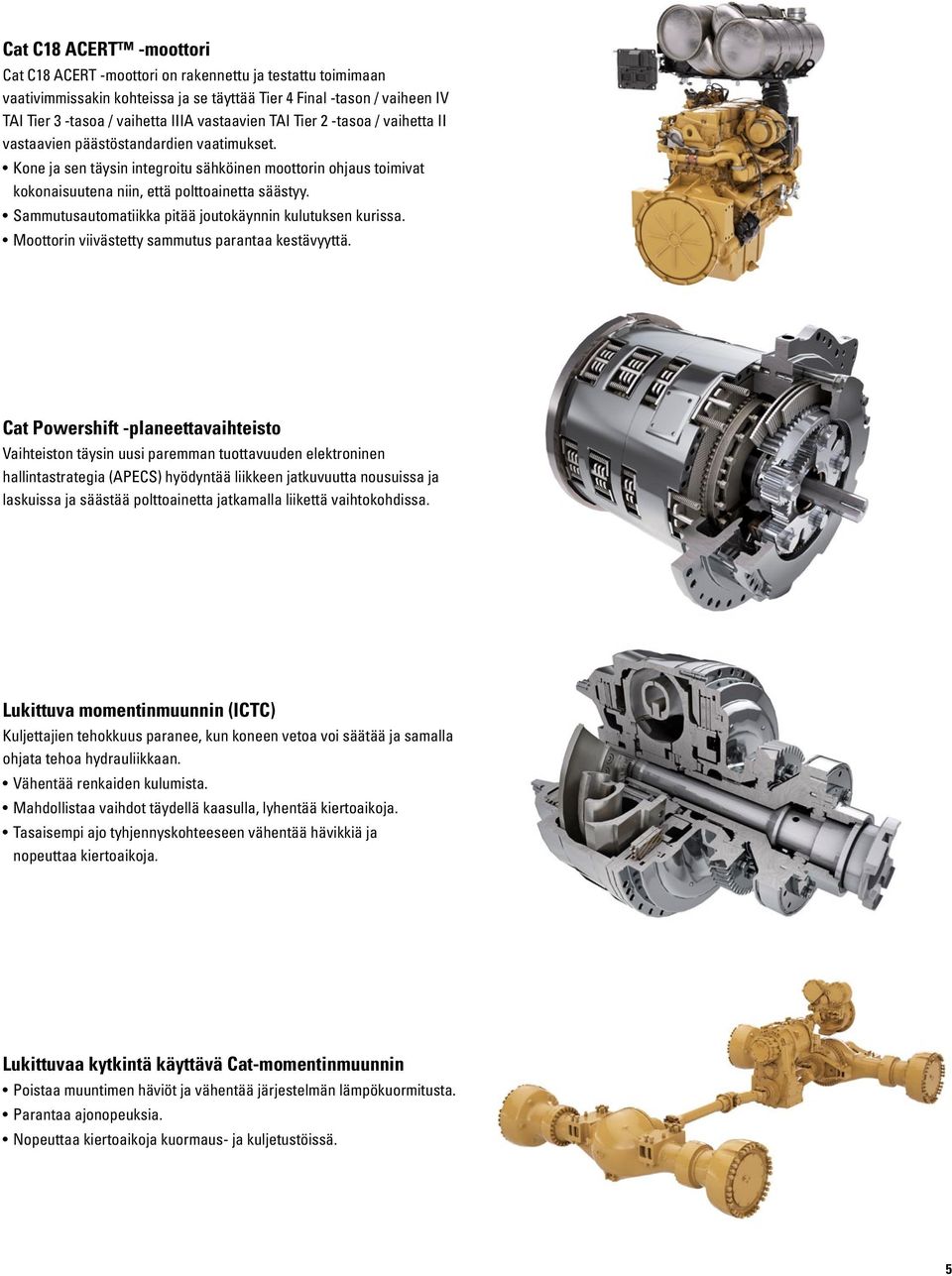

5 Cat C18 ACERT -moottori Cat C18 ACERT -moottori on rakennettu ja testattu toimimaan vaativimmissakin kohteissa ja se täyttää Tier 4 Final -tason / vaiheen IV TAI Tier 3 -tasoa / vaihetta IIIA vastaavien TAI Tier 2 -tasoa / vaihetta II vastaavien päästöstandardien vaatimukset. Kone ja sen täysin integroitu sähköinen moottorin ohjaus toimivat kokonaisuutena niin, että polttoainetta säästyy. Sammutusautomatiikka pitää joutokäynnin kulutuksen kurissa. Moottorin viivästetty sammutus parantaa kestävyyttä. Cat Powershift planeettavaihteisto Vaihteiston täysin uusi paremman tuottavuuden elektroninen hallintastrategia (APECS) hyödyntää liikkeen jatkuvuutta nousuissa ja laskuissa ja säästää polttoainetta jatkamalla liikettä vaihtokohdissa. Lukittuva momentinmuunnin (ICTC) Kuljettajien tehokkuus paranee, kun koneen vetoa voi säätää ja samalla ohjata tehoa hydrauliikkaan. Vähentää renkaiden kulumista. Mahdollistaa vaihdot täydellä kaasulla, lyhentää kiertoaikoja. Tasaisempi ajo tyhjennyskohteeseen vähentää hävikkiä ja nopeuttaa kiertoaikoja. Lukittuvaa kytkintä käyttävä Cat-momentinmuunnin Poistaa muuntimen häviöt ja vähentää järjestelmän lämpökuormitusta. Parantaa ajonopeuksia. Nopeuttaa kiertoaikoja kuormaus- ja kuljetustöissä. 5

6 Rakenteet Paras rakenne vaativimpiin olosuhteisiin Nostovarret Z-palkkirakenne takaa erinomaisen näkyvyyden kauhan reunoihin ja työalueelle. Täysteräksiset nostovarret kestävät suuretkin kuormat. Tärkeissä tappien kohdissa on rakennetta vahvistettu käyttämällä yksiosaisia valukappaleita. Nostovarsien rasituksenpoisto lisää kestävyyttä ja pidentää korjausväliä. 6

7 Kestävät rakenteet Erittäin kestävät ja pitkäikäiset rakenteet parantavat kannattavuutta ja suoriutuvat rankimmistakin kuormaustöistä. Takarungon täysimittainen kotelorakenne kestää vääntövoimia. Raskaan käytön ohjaussylinterien kiinnitykset välittävät ohjauksen kuormat tehokkaasti runkoon. Akselien kiinnityksen rakenteellinen kestävyys on paras mahdollinen. Alemman nivelen tappia, runkolevyä ja laakerien kokoa on kasvatettu, mikä pidentää käyttöikää. Puomiyhdistelmä Aisaston tappiliitoksissa on rasvaus, mikä takaa pitkän käyttöiän ja luotettavuuden. Lisäksi tehtaan lisävarusteena on saatavilla automaattinen voitelujärjestelmä. 7

8 Ohjauksen ja vaihteiston yhdistetty ohjausjärjestelmä (STIC ) STIC tarjoaa parhaan mahdollisen herkkyyden ja hallittavuuden ja yhdistää suunnan ja vaihteen valinnan sekä ohjauksen yhteen vipuun. Kone ohjautuu yksinkertaisella puolelta toiselle tapahtuvalla liikkeellä, mikä vähentää kuljettajalta vaadittavia liikeratoja. Helppokäyttöinen vaihteen sormivalinta. Kevyillä ja integroiduilla hallintalaitteilla tasaisemmat ja nopeammat kierrot ja pienempi kuljettajan rasitus. Cat Powershift planeettavaihteisto Menestyksesi rakentaminen alkaa luokkansa parhaasta vaihteistosta, joka on rakennettu erityisesti louhoskäyttöä varten. Vaihtaminen on johdonmukaista ja tehokasta integroidulla sähköisellä ohjauksella, joka käyttää paremman tuottavuuden elektronista hallintastrategiaa (APECS). Karkaistut ja taitavasti työstetyt rattaat takaavat pitkän iän ja luotettavuuden. Neljä vaihdetta eteen ja kolme taakse, käyttöön kuin käyttöön. Cat C18 ACERT -moottori 988K:n kestävyyden ja tehokkuuden sydämenä sykkii Cat C18 ACERT -moottori. Kuusi sylinteriä, neljä tahtia, läpikotaisin optimoitu. Optimoitu suorituskyky ja nopea moottorin vaste sähköisellä hallintayksiköllä. Luotettavaa tehokkuutta mekaanis-elektronisella yksikköruiskutuksella (MEUI ); täysin hallitut ruiskutuksen ajoitus, kesto ja paine. Pienempi nimelliskäyntinopeus pidentää moottorin käyttöikää ja parantaa polttoainetehokkuutta. Suunniteltu täyttämään Tier 4 Final -tason / vaiheen IV TAI Tier 3 -tasoa / vaihetta IIIA vastaavien TAI Tier 2 -tasoa / vaihetta II vastaavien päästöstandardien vaatimukset. 8

9 Voimansiirto Paremmalla teholla ja hallittavuudella siirrät enemmän Lukittuva momentinmuunnin (ICTC) ja vedon hallintajärjestelmä (RCS) Parannetut ICTC ja RCS hallitsevat vetoa ja pienentävät tonnikustannuksia. Hallittu veto vähentää renkaiden luistamista ja kulumista säätämällä vetoa 100:sta 25:een prosenttiin, kun vasenta poljinta painetaan. Kun 25 prosentin veto on saavutettu, vasen poljin käyttää jarrua. RCS vähentää renkaiden luistamista hydrauliikan tehon kärsimättä. Lukkokytkimellinen ja suoravetoinen momentinmuunnin parantaa polttoainetehokkuutta tietyissä käyttökohteissa. 9

10 Hydrauliikka Enemmän tehoa, enemmän tuottavuutta PFC-hydrauliikka PFC-hydrauliikkajärjestelmä lisää tehokkuutta. PFC:ssä on samanaikainen pumpun ja venttiilien ohjaus. Koska pumpun ohjaus on optimoitu, hydrauliikkaöljyn virtaus tapahtuu suhteessa työlaitteen vivun liikkeeseen. Täysin säätyvä työhydrauliikan pumppu tekee kierroista nopeita ja tuottavia. Parempi hydrauliikan vaste lisää kauhan hallittavuutta ja tuntumaa. Järjestelmän matalampi lämpötila pitää suorituskykyä ja tehokkuutta yllä. Virtauksen jakava teknologia säilyttää täyden hydraulivirtauksen jopa r/min asti. 10

11 Sähköhydrauliset hallintalaitteet Kuljettajien tuottavuus paranee kuormantuntevan ohjausjärjestelmän ansiosta. Elektronisesti ohjattu hydraulisylinterien pysäytys tekee käytöstä mukavaa Vaivattomat hallintalaitteet ja pehmeä rajoitus Helppo puomin ja työlaitteiden rajoitinten säätö ohjaamosta käsin Ohjausjärjestelmä 988K:n kuorman tunnistavan ohjausjärjestelmän tarkkuus luo tukevan pohjan kuormaajan varmalle käsittelylle. Muuttuvatilavuuksinen mäntäpumppu lisää tehokkuutta Ohjauksen 43 asteen nivelkulmalla kuormaus on helppoa ahtaissakin paikoissa Integroidut ohjauksen ja vaihteiston hallintalaitteet parantavat kuljettajan mukavuutta Suodatusjärjestelmä Huippuunsa kehitetty suodatusjärjestelmä pitää hydrauliikkajärjestelmän toiminnassa ja tehokkaana pitkään. Vuotoöljyn sihdit Hydrauliikkaöljyn jäähdyttimen paluusuodatin Esiohjausjärjestelmän suodatin Hydrauliikkaöljysäiliössä paluupuolen sihdit Akseliöljyn jäähdyttimen sihdit, jos varusteena 11

12 Asiakaslähtöiset ohjaamon ominaisuudet parantavat kuljettajien tehokkuutta ja mukavuutta. Ohjaamoon nousu ja sieltä poistuminen Uudet, ergonomiset ominaisuudet helpottavat ja turvaavat ohjaamoon nousua ja sieltä poistumista. Taittuva STIC-käsinoja Loivemmat portaikkojen kulmat Portaikkovalaistus vakiona Cat Comfort III -sarjan istuin Cat Comfort III -sarjan istuin parantaa mukavuutta ja auttaa vähentämään kuljettajan rasitusta. Keskiselän muotoilu ja erikoispaksut, muotoillut tyynyt Ilmajousitus Näppärät istuimen vivut ja ohjaus, säädöt kuuteen suuntaan Istuimeen kiinnitetyt työlaitteen ohjaimet ja STIC-ohjaus, jotka siirtyvät istuimen mukaan 76 mm:n (3 in) itsekelautuva turvavyö Ohjauspaneeli Kytkinten ja näytön ergonominen asettelu takaa kuljettajalle mukavan työympäristön koko päiväksi joka päivä. Suuret, taustavalaistut kalvokytkimet ja LED-merkkivalot Kytkimissä ISO-merkinnät toimintojen nopeaan tunnistukseen Sähköhydraulisen seisontajarrun kytkeminen kaksiasentoisella keinukytkimellä Ympäristö Puhdas ja mukava ohjaamo parantaa kuljettajan tuottavuutta. Tärinää pienentävät eristetyt ohjaamon kiinnitykset ja ilmajousitettu istuin Ohjaamon lämpötilan valinta automaattisella ohjauksella Paineistetun ohjaamon ilma on suodatettua. Parempi ohjaamon melunvaimennus Kätevä säilytyslaatikko / eväsrasian säilytystila lattiassa 12

13 Ohjaamo Luokkansa paras kuljettajan mukavuus ja ergonomia 13

14 Teknologiaratkaisut Parempaa tuottavuutta integroiduilla elektroniikkajärjestelmillä Integroitu elektroniikka tarjoaa monipuolisesti tietoja sekä työmaalle että kuljettajalle. Integroinnilla parannetaan koneen älykkyyttä ja kuljettajan tiedonsaantia, mikä maksimoi molempien tuottavuuden. Tietonäyttö Olemme tehneet kaikkemme, jotta asiakkaamme ja kuljettajat yltävät parhaaseensa uudistetun kosketusnäytöllisen tietonäytön turvin. Parannetun käyttöliittymän käyttö on luontevaa ja navigointi helppoa. Huoltotarve pysyy mahdollisimman pienenä, kun kuljettajat pysyvät ajan tasalla koneen järjestelmistä. Painon mittaus on nopeaa ajon aikana Cat Production Measurement -järjestelmällä. Cat Product Link Product Link -etävalvonta ei jätä arvailun varaa resurssien tarkkailuun. Tietojen etäkäyttö helppokäyttöisen VisionLink -käyttöliittymän kautta. Maksimoi käyttöaika pysymällä ajan tasalla koneen toimintajärjestelmistä ja diagnostiikkakoodeista. Seuraa koneen käyttöastetta, polttoaineen kulutusta ja hyötykuormayhteenvetoja. Pysy ajan tasalla koneen sijainnista, käyttötuntimittarin lukemista ja raportointitilasta. Tärkeiden tietojen hallintajärjestelmä (VIMS ) Muodosta suora yhteys koneeseen ja pääset tarkastelemaan kattavia anturitietoja sekä koneen tietoja entistä tarkemmin. Luo tuottavuusraportteja, joissa hyötykuormat ja työkierrot on jaettu osiin. Tunnista kuljettajan koulutustarve tuottavuustietojen avulla. Kerää yksityiskohtaiset tiedot koneen parametreista ja diagnostiikkakoodeista. Valvo koneen kuntoa seuraamalla koneen anturitietoja sekä kehityssuuntausanalyysejä ja kaavioesityksiä. 14

15 Huollettavuus Vähemmän huoltoa, enemmän hyötyaikaa Autamme saamaan 988K:sta kaiken irti valitsemalla siihen parhaan hyödyn tuottavat ominaisuudet. Huolto hoituu turvallisesti ja helposti, ryhmitettyihin huoltokohteisiin pääsee käsiksi maasta tai työtasolta käsin. Moottoritilan päivittäiset tarkastukset on helppo suorittaa molemminpuolisten aukeavien luukkujen ansiosta. Ekotyhjennysventtiilit helpottavat huoltoa ja estävät saastuttavien aineiden vuotamisen. VIMS pitää kuljettajat ja huollon ajan tasalla ongelmista, jolloin niistä ei ehdi kehittyä vikoja ja huoltotarve vähenee. Vaihteiston hallintaventtiileihin yltää maasta käsin. Asiakastuki Cat-edustajat osaavat pitää koneesi kunnossa Arvostetut tukipalvelut Cat-edustajilta Cat-edustaja on arvokas kumppani ja aina käytettävissä. Valikoimissa ennaltaehkäisevät huolto-ohjelmat ja kunnossapitosopimukset Varaosien saatavuus huippuluokkaa Käyttäjien koulutus parantaa tehokkuutta Aidot Cat-tehdaskunnostetut osat 15

16 Turvallisuus Turvallisuutesi on meille tärkeää Kehitämme tuotteitamme jatkuvasti, jotta kuljettajan ja työmaalla työskentelevien työympäristö on mahdollisimman turvallinen. Koneeseen kulku Kaiteelliset, 45 asteen portaat oikealla ja vasemmalla takaavat 988K-malliin nousevien ja sieltä poistuvien kuljettajien turvallisuuden. Huoltoalueilla on yhtenäiset ja liukuesteillä varustetut tasanteet. Huollot voi tehdä maan tasalla ja tasanteilla, joten säilytät aina kolmen pisteen kosketuksen. 16

17 Näkyvyys Lisävarusteena saatavat lämmitettävät peilit takaavat näkyvyyden. Cat Vision (vakiona) tai tutkalla varustettu Cat Detect (lisävaruste) auttavat kuljettajaa tarkkailemaan koneen ympäristöä. Lisävarusteena saatavat HID- tai LED-valot parantavat näkyvyyttä entisestään. Ohjaamoon kiinnitettävät LED-vilkkuvalot ovat saatavilla lisävarusteena. Kuljettajan työtilat Ohjaamon eristetty kiinnitys ja istuimeen liitetyt työlaitteen ja ohjauksen hallintalaitteet vähentävät kuljettajaan kohdistuvaa tärinää. Ohjaamon melutaso on alhainen. Paineistetun ohjaamon ilma on suodatettua. Kuljettajan istuimessa vakiomalliset 76 mm:n (3 in) turvavyöt. 17

18 Kestävä kehitys Ympäristökehityksen kärjessä Ympäristövaikutusten vähentäminen 988K ja sen ominaisuudet on suunniteltu ja valmistettu kestävyyttä ajatellen. Kulutus on jopa 20 % pienempi kuin edellisissä malleissa, mikä pienentää hiilijalanjälkeäsi. Joutokäynnin sammutusautomatiikka säästää polttoainetta. Huoltovapaiden akkujen ansiosta jätettä syntyy vähemmän. Cat 988 on rakennettu kestämään, ja se onkin peruskunnostetuimpia tuotteitamme. Caterpillarilla on koneen käyttöikää pidentäviä ohjelmia, kuten Reman ja sertifioidut peruskunnostusohjelmat. Näillä ohjelmilla voidaan kustannuksissa säästää jopa % käyttämällä uusiokäytettäviä ja tehdaskunnostettuja osia, mikä sekä laskee käyttökustannuksia että suojelee ympäristöä. Caterpillarilta saat myös jälkiasennuspaketit, joilla uudet ominaisuudet saadaan myös vanhempiin koneisiin ja näistä kaikki hyöty irti. Paketit kuuluvat suoraan Catin sertifioituihin peruskunnostusohjelmiin. 18

19 Tehokkaat kokonaisuudet Täydellinen yhteensopivuus on tehokkaan kuormauksen ja kuljetuksen ydin Vakionosto Korkea nosto 5 6 Tehokas yhdistelmä Kuormaamisen ja kuljetuksen ydin on laitteiden täydellinen yhteensopivuus, jolloin kuorman täyttämiseen kuluu pienin aika. Cat-pyöräkuormaajat muodostavat Cat-maansiirtoautojen kanssa kokonaisuuden, jolla materiaalia siirtyy mahdollisimman paljon mahdollisimman edullisesti. Vakioaisastolla 988K täyttää 770:n (36 t [SI] / 40 t [US]) kolmella kauhallisella ja 772:n (45 t [SI] / 50 t [US]) neljällä kauhallisella. Korkean noston aisastolla 988K täyttää 773:n (56 t [SI] / 61,7 t [US]) viidellä kauhallisella ja 775:n (64 t [SI] / 70 t [US]) kuudella kauhallisella. 19

20 Kauhan kulutusosat (GET) Suojaa sijoituksesi Performance-sarjan kauhat Performance-sarjan kauhojen profiili on optimoitu pitämään materiaali paikoillaan ja minimoimaan kauhan täyttöaika, mikä parantaa huomattavasti tuottavuutta ja polttoainetehokkuutta. Kaikissa 988K:n kauhoissa on Performance-sarjan profiili. Kivikauha Käyttötarkoitus: tiukkaan puristuneiden louhosmateriaalien kuormaus louhintarintauksesta. Yleiskauha Käyttötarkoitus: irtonaisen ja kasatun materiaalin kuormaus. Kauhan kulutusosat (GET) 988K:lle on saatavilla erilaisia kauhan kulutusosia: Kauhan sivujen suojukset Yleis- ja läpäisykynnet Vakiomalliset ja puolinuolen malliset kulutuslevyt Lisää kuormaajasi tehokkuutta ja suojaa kalliit kauhasi Catin kulutusosilla (GET). Cat-edustajaltasi saat parhaat tiedot ja opastuksen juuri sinun tarkoituksiisi ja tarpeisiisi sopivien kulutusosien valintaan. 20

21 Käyttökustannukset Viisas säästää aikaa ja rahaa Asiakkaiden koneista saadut tiedot osoittavat Cat-pyöräkuormaajien olevan alansa polttoainetaloudellisimpia koneita. Erinomaisen polttoainetehokkuuden taustalla on monta tekijää. Performance-sarjan kauhat Lyhyemmät täyttöajat ja materiaalin parempi pysyminen kauhassa nopeuttavat kiertoaikoja ja lisäävät polttoainetehokkuutta. PFC-hydrauliikka Käyttää vain työlaitteen ja ohjausjärjestelmien vaatimaa hydrauliikkavirtausta, mikä parantaa polttoainetehokkuutta ja vetokykyä. ACERT-moottori Edistynyt moottorinohjaus maksimoi tehon ja hyödyn. Säästötila Optimoi tehon suhteessa polttoaineenkulutukseen tuottavuuden kärsimättä, ominaisuutena muun muassa säätyvä kaasu. Joutokäynnin sammutusautomatiikka Automaattinen moottorin ja sähköjärjestelmän sammutus säästää polttoainetta. Lukittuva momentinmuunnin Välittää enemmän tehoa ja optimoi kulutuksen kaikissa käyttösovelluksissa. Paremman tuottavuuden elektroninen hallintastrategia (APECS) Vaihteiston APECS-ohjaus hyödyntää liikkeen jatkuvuutta kaltevilla pinnoilla ja säästää polttoainetta jatkamalla liikettä vaihtokohdissa. Koneen kokoonpano, kuljettajan työtavat ja työmaan järjestelyt vaikuttavat polttoaineenkulutukseen. Koneen kokoonpano Valitse käyttötarkoitukseen sopiva työlaite ja renkaat. Varmista oikea rengaspaine. Suurimman hyödyn saat käyttämällä säästötilaa. Työmaan suunnittelu Lähesty kuormauskohteita oikeassa asennossa ja oikeasta suunnasta. Vältä yli 1,5 pyörän kierroksen matkoja kuormauskierroissa. Vähennä kuormaus- ja kuljetuskierrosten siirtoetäisyyttä optimoimalla työmaan suunnittelu. Kauhan kuormaus Käytä kuormauksessa ensimmäistä vaihdetta. Nosta ja kallista kauha ripeästi, älä pumppaa. Vältä nostoa rajoittimeen asti ja käytä vedonvapautinta. Autojen ja syöttösiilojen kuormaus Älä nosta työlaitetta tarvittavaa korkeutta korkeammalle. Pidä moottorin käyntinopeus alhaisena ja tyhjennä kuorma hallitusti. Joutokäynti Kytke sammutusautomatiikka käyttämällä seisontajarrua. 21

22 988K-pyöräkuormaajan tekniset tiedot Moottori Moottorimalli Cat C18 ACERT Päästöt Tier 4 Final / vaihe IV TAI Tier 3 -tasoa / vaihetta IIIA vastaava TAI Tier 2 -tasoa / vaihetta II vastaava Nimellisnopeus r/min Suurimman tehon käyntinopeus r/min Brutto ISO kw 580 hp Brutto SAE J kw 588 hp Nettoteho SAE J kw 541 hp Sisähalkaisija 145 mm 5,7 in Isku 183 mm 7,2 in Iskutilavuus 18,1 l in 3 Suurin vääntömomentti, r/min Nm lb-ft Vääntömomentin kasvu 58 % Käyttötiedot Vaihteisto Vaihteiston tyyppi Cat Powershift -planeettavaihteisto Eteenpäin 1 6,5 km/h 4,0 mph Eteenpäin 2 11,6 km/h 7,2 mph Eteenpäin 3 20,4 km/h 12,7 mph Eteenpäin 4 34,7 km/h 21,6 mph Peruutus 1 7,5 km/h 4,7 mph Peruutus 2 13,3 km/h 8,3 mph Peruutus 3 23,2 km/h 14,4 mph Suoraveto, eteenpäin 1 Lukitus poissa käytöstä Suoraveto, eteenpäin 2 12,5 km/h 7,8 mph Suoraveto, eteenpäin 3 22,3 km/h 13,9 mph Suoraveto, eteenpäin 4 39,3 km/h 24,4 mph Suoraveto, peruutus 1 8,0 km/h 5,0 mph Suoraveto, peruutus 2 14,3 km/h 8,9 mph Suoraveto, peruutus 3 25,5 km/h 15,8 mph Ajonopeudet perustuvat 35/65-R33-renkaisiin. Työpaino kg lb Nimelliskuorma louherintaus 11,3 tonnia (SI) 12,5 tonnia (US) Nimelliskuorma irtonainen materiaali 14,5 tonnia (SI) 16 tonnia (US) Kauhojen tilavuudet 4,7-13 m 3 6,2-17 yd 3 Sovitetut Cat-autot vakio Sovitetut Cat-autot korkea nosto

23 988K-pyöräkuormaajan tekniset tiedot Hydrauliikkajärjestelmä nosto/kallistus Nosto-/kallistusjärjestelmä piiri Sähköhydraulinen PFC, virtauksen jakava Nosto-/kallistusjärjestelmä Säätötilavuusmäntä Suurin virtaus kierrosnopeudella r/min 580 l/min 153 gal/min Paineenalennusventtiilin asetus nosto/kallistus kpa psi Kaksitoiminen nostosylinteri: halkaisija ja isku 210 mm mm Kaksitoiminen kallistussylinteri: halkaisija ja isku 269 mm 685 mm Esiohjausjärjestelmä 8,7 in 41,3 in 8,7 in 27 in Säätötilavuusmäntä Suurin virtaus 52 l/min 13,7 gal/min Paineenalennusventtiilin asetus kpa 551 psi Hydrauliset kiertoajat ( r/min) Kipristys Nosto Tyhjennys Lasku, kellunta alas Hydraulinen kokonaiskiertoaika (tyhjä kauha) Hydrauliikkajärjestelmä ohjaus 4,5 sekuntia 8,0 sekuntia 2,2 sekuntia 3,5 sekuntia 18,2 sekuntia Ohjausjärjestelmä piiri Kuorman tunnistava esiohjaus Ohjausjärjestelmä pumppu Mäntä, säätötilavuus Suurin virtaus 270 l/min 71,3 gal/min Paineenalennusventtiilin asetus ohjaus kpa psi Ohjauskulma 86 Ohjauksen kiertoaika (nopea joutokäynti) 3,4 sekuntia Ohjauksen kiertoaika (hidas joutokäynti) 5,6 sekuntia Täyttötilavuudet Polttoainesäiliö 712 l 188 gal Jäähdytysjärjestelmä 120 l 31,7 gal Jäähdytysneste (varmennettu testikennojen täyttömäärillä) 125 l 33 gal Kampikammio 60 l 15,9 gal DEF-säiliö (vain Tier 4 Final / vaihe IV) 33 l 8,7 gal Vaihteisto 120 l 31,7 gal Vaihteisto (varmennettu testikennojen täyttömäärillä) 110 l 29 gal Tasauspyörästö ja päätepyörästö edessä 186 l 49,1 gal Tasauspyörästö ja päätepyörästö takana 186 l 49,1 gal Hydrauliikkajärjestelmän täyttö tehtaalla 475 l 125,5 gal Hydrauliikkajärjestelmä (pelkkä säiliö) 240 l 63,4 gal Muissa kuin tieliikennekäyttöön tarkoitetuissa Tier 4 Final- / vaihe IV- ja Japani 2014 (Tier 4 Final) -normien mukaisissa dieselmoottoreissa on käytettävä seuraavia: Erittäin vähärikkinen dieselpolttoaine (ULSD), jonka rikkipitoisuus on enintään 15 ppm (mg/kg). Enintään B20-biodieselsekoitussuhdetta voi käyttää, kun sekoitus tehdään enintään 15 ppm (mg/kg) rikkiä sisältävään ULSD-polttoaineeseen ja kun biodieselin lähtöaine täyttää ASTM D7467 -vaatimukset. Cat DEO-ULS -öljy tai Cat ECF-3-, API CJ-4- ja ACEA E9 -vaatimukset täyttävä öljy. Käytä vain DEF-nestettä, joka täyttää ISO standardin. Akselit Edessä Kiinteä Takana Liikkuva Keinuntakulma 13 Jarrut Jarrut SAE J1473 OCT90, ISO 3450:1992 Melutaso Tier 4 Final / vaihe IV Vakio Vaimennus Kuljettajaan kohdistuva ääni (ISO 6396) 72 db(a) 72 db(a) Koneen äänitaso (ISO 6395) 111 db(a) 109 db(a) Melutaso Tier 2 -tasoa vastaava / vaihe II Vakio Vaimennus Kuljettajaan kohdistuva ääni (ISO 6396) 73 db(a) 72 db(a) Koneen äänitaso (ISO 6395) 112 db(a) 110 db(a) Kuljettajaan kohdistuva äänenpainetaso on mitattu ISO 6396:2008 -standardissa määritetyin menetelmin ja siinä määritellyissä olosuhteissa. Mittauksen aikana moottorin tuulettimen nopeus oli 70 % enimmäisnopeudesta. Kuulonsuojaimet voivat olla tarpeen, jos ohjaamoa ei ole huollettu oikein tai jos ovet tai ikkunat ovat auki kauan tai jos ympäristö on meluisa. Kuljettajaan kohdistuva äänenpainetaso on mitattu ISO 6395:2008 -standardissa määritetyin menetelmin ja siinä määritellyissä olosuhteissa. Mittauksen aikana moottorin tuulettimen nopeus oli 70 % enimmäisnopeudesta. 23

24 988K-pyöräkuormaajan tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja. Vakionosto Korkea nosto 1 Maasta ROPS-rakenteen yläosaan mm 13,7 ft mm 13,7 ft 2 Maasta pakoputkiyhdistelmän yläosaan (Tier 4) mm 14,8 ft mm 14,8 ft Maasta pakoputkiyhdistelmän yläosaan (LRC) mm 13,8 ft mm 13,8 ft 3 Maasta konepeiton yläosaan mm 10,9 ft mm 10,9 ft 4 Maavara puskuriin 933 mm 3,1 ft 933 mm 3,1 ft 5 Taka-akselin keskilinjasta puskuriin mm 10,5 ft mm 10,5 ft 6 Etuakselin keskilinjasta kauhan kärkeen mm 14,7 ft mm 15,9 ft 7 Akseliväli mm 14,9 ft mm 14,9 ft 8 Enimmäiskokonaispituus mm 40,0 ft mm 41,3 ft 9 Maavara alempaan rungon niveleen 568 mm 1,9 ft 568 mm 1,9 ft 10 Maavara etuakselin keskikohtaan 978 mm 3,2 ft 978 mm 3,2 ft 11 Suurin nostokorkeus mm 11,3 ft mm 12,7 ft 12 Kauhan tapin korkeus täydellä nostokorkeudella mm 18,0 ft mm 19,3 ft 13 Enimmäiskorkeus, kauha nostettuna mm 24,5 ft mm 25,8 ft 14 Ulottuma täydellä nostokorkeudella mm 6,8 ft mm 7,0 ft Huomautus: Arvojen laskennassa käytetään 6,9 m 3 (9,0 yd 3 ) kivikauhaa. 24

25 988K-pyöräkuormaajan tekniset tiedot Materiaalin tiheys ja kauhan valinta Vakionosto / korkea nosto Nimelliskuorma (louherintaus) 11,3 tonnia (SI) / 12,5 tonnia (US) Materiaalin tiheys Kauhan tilavuus kg/m 3 lb/yd 3 tonnia (SI) / m 3 tonnia (US) / yd 3 m 3 yd ,47-1,61 1,25-1,38 7,6 10, ,64-1,80 1,39-1,53 6,9 9, ,77-1,94 1,50-1,65 6,4 8,33 Vakionosto / korkea nosto Nimelliskuorma (irtonainen materiaali) 14,5 tonnia (SI) / 16 tonnia (US) Materiaalin tiheys Kauhan tilavuus kg/m 3 lb/yd 3 tonnia (SI) / m 3 tonnia (US) / yd 3 m 3 yd ,51-1,67 1,28-1,41 9,6 12, ,73-1,90 1,45-1,60 8, ,91-2,11 1,60-1,76 7,6 10 Huomautus: Nimelliskuorma on kauhassa olevan materiaalin paino, jota kuormaaja on suunniteltu kantamaan. Mukaan ei ole luettu kauhan painoa, kulutusosia eikä kulutuspintaa. Nimelliskuormaksi ilmoitetaan 100 %, vaikka Caterpillar sallii 110 %. Nämä arvot on ilmoitettu painon mukaan. Materiaalien irtotiheyspainoja ei ole huomioitu, sillä niissä on merkittävää vaihtelua. 25

26 988K-pyöräkuormaajan tekniset tiedot Murskeen käsittelyvarustuspaketin käyttötiedot vakionosto Koneille, joissa on 35/65 R33 XLDD1 -renkaat katso muut rengaskoot lisätaulukoista. Kauhatyyppi Kulutusosa Huulilevyn tyyppi 988K vakionoston renkaat: 35/65 R33 XLDD1, PN , SLR: 978 mm Yleiskäyttöinen kauha Sovittimet tai pultitus Kauhan osanumero Tasamitta m 3 8,0 7,0 6,0 5,5 yd 3 10,5 9,2 7,8 7,2 Kukkuramitta (nimellinen) m 3 9,6 8,4 7,6 6,9 yd 3 12,5 11,0 10,0 9,0 Kauhan leveys mm ft 12,8 12,8 12,8 12,8 Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (ilman kynsiä) Suora mm ft 11,9 12,3 12,5 12,8 Ulottuma nostokorkeudella ja 45 asteen käännöllä (ilman kynsiä) mm ft 6,2 5,9 5,7 5,4 Kaivusyvyys (segmentillä) mm in 7,9 8,2 7,9 7,7 Kokonaispituus (kauha vaakasuorassa maassa) mm ft 39,3 38,8 38,4 38,1 Kokonaiskorkeus kauha täysin nostettuna mm ft 25,7 25,2 24,9 24,6 Kuormaajan kääntöympyrä (SAE, kuljetusasento ilman kynsiä) mm ft 57,0 56,8 56,6 56,3 Suurin tyhjennyskulma astetta -49,8-49,8-49,8-49,8 Staattinen kaatokuorma suora (jäykkä rengas) kg lb Staattinen kaatokuorma suora (painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, jäykkä rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 43, jäykkä rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 43, painuva rengas) kg lb Murtovoima kn lbf Työpaino kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) Edessä kg lb Takana kg lb Painojakauma SAE-kuljetuksessa (kuormattuna) Edessä kg lb Takana kg lb

27 988K-pyöräkuormaajan tekniset tiedot Käyttötiedot vakionosto Koneille, joissa on 35/65 R33 XLDD1 -renkaat katso muut rengaskoot lisätaulukoista. 988K vakionoston renkaat: 35/65 R33 XLDD1, tuotenro: , SLR: 978 mm Kauhatyyppi Yleiskäyttöinen kauha Kivi HD, kivi Kulutusosa Sovittimet tai pultitus K130 K130 K130 K130 Huulilevyn tyyppi Suora Suora V-teräinen V-teräinen V-teräinen V-teräinen Kauhan osanumero Tasamitta m 3 6,0 5,5 6,5 5,5 5,0 5,0 yd 3 7,8 7,2 8,5 7,2 6,5 6,5 Kukkuramitta (nimellinen) m 3 7,6 6,9 7,6 6,9 6,4 6,4 yd 3 10,0 9,0 10,0 9,0 8,3 8,3 Kauhan leveys mm ft 12,8 12,6 13,2 13,2 13,2 13,4 Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (ilman kynsiä) Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (kynnet varusteena) mm ft 12,5 12,8 11,8 12,5 12,2 12,2 mm ft 11,2 11,3 11,6 11,5 Ulottuma nostokorkeudella ja 45 asteen käännöllä (ilman kynsiä) mm ft 5,7 5,4 6,4 5,8 5,9 6,0 Ulottuma nostokorkeudella ja 45 asteen käännöllä (kynnet varusteena) mm ft 7,0 6,8 6,5 6,6 Ulottuma nostovarret ja kauha vaakasuorassa (kynnet varusteena) mm ft 12,0 11,7 13,9 13,6 13,3 13,4 Kaivusyvyys (segmentillä) mm in Kokonaispituus (kauha vaakasuorassa maassa) mm ft 38,4 38,0 40,3 40,0 39,7 39,8 Kokonaiskorkeus kauha täysin nostettuna mm ft 24,9 24,5 24,8 24,5 24,2 24,2 Kuormaajan kääntöympyrä (SAE, kuljetusasento, kynnet varusteena) mm ft 56,6 56,3 57,1 56,9 56,7 56,8 Suurin tyhjennyskulma astetta Staattinen kaatokuorma suora (jäykkä rengas) kg lb Staattinen kaatokuorma suora (painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, jäykkä rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 43, jäykkä rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 43, painuva rengas) kg lb Murtovoima kn lbf Työpaino kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) Edessä kg lb Takana kg lb Painojakauma SAE-kuljetuksessa (kuormattuna) Edessä kg lb Takana kg lb Michelin XLDD1 (2 tähteä), paine 6,3 bar (92 psi). 27

28 988K-pyöräkuormaajan tekniset tiedot Murskeen käsittelyvarustuspaketin käyttötiedot korkea nosto Koneille, joissa on 35/65 R33 XLDD1 -renkaat katso muut rengaskoot lisätaulukoista. Kauhatyyppi Kulutusosa Huulilevyn tyyppi 988K vakionoston renkaat: 35/65 R33 XLDD1, PN , SLR: 978 mm Yleiskäyttöinen kauha Sovittimet tai pultitus Kauhan osanumero Tasamitta m 3 8,0 7,0 6,0 5,5 yd 3 10,5 9,2 7,8 7,2 Kukkuramitta (nimellinen) m 3 9,6 8,4 7,6 6,9 yd 3 12,5 11,0 10,0 9,0 Kauhan leveys mm ft 12,8 12,8 12,8 12,8 Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (ilman kynsiä) Suora mm ft 13,2 13,6 13,8 14,1 Ulottuma nostokorkeudella ja 45 asteen käännöllä (ilman kynsiä) mm ft 6,5 6,2 5,9 5,7 Kaivusyvyys (segmentillä) mm in 8,6 8,9 8,6 8,4 Kokonaispituus (kauha vaakasuorassa maassa) mm ft 40,6 40,1 39,8 39,4 Kokonaiskorkeus kauha täysin nostettuna mm ft 27,0 26,5 26,2 25,9 Kuormaajan kääntöympyrä (SAE, kuljetusasento ilman kynsiä) mm ft 58,2 57,9 57,7 57,5 Suurin tyhjennyskulma astetta -50,1-50,1-50,1-50,1 Staattinen kaatokuorma suora (jäykkä rengas) kg lb Staattinen kaatokuorma suora (painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, jäykkä rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 43, jäykkä rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 43, painuva rengas) kg lb Murtovoima kn lbf Työpaino kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) Edessä kg lb Takana kg lb Painojakauma SAE-kuljetuksessa (kuormattuna) Edessä kg lb Takana kg lb

29 988K-pyöräkuormaajan tekniset tiedot Käyttötiedot korkea nosto Koneille, joissa on 35/65 R33 XLDD1 -renkaat katso muut rengaskoot lisätaulukoista. 988K korkean noston renkaat: 35/65 R33 XLDD1, tuotenro: , SLR: 978 mm Kauhatyyppi Yleiskäyttöinen kauha Kivi HD, kivi Kulutusosa Sovittimet tai pultitus K130 K130 K130 K130 Huulilevyn tyyppi Suora Suora V-teräinen V-teräinen V-teräinen V-teräinen Kauhan osanumero Tasamitta m 3 6,0 5,5 6,5 5,5 5,0 5,0 yd 3 7,8 7,2 8,5 7,2 6,5 6,5 Kukkuramitta (nimellinen) m 3 7,6 6,9 7,6 6,9 6,4 6,4 yd 3 10,0 9,0 10,0 9,0 8,3 8,3 Kauhan leveys mm ft 12,8 12,6 13,2 13,2 13,2 13,4 Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (ilman kynsiä) Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (kynnet varusteena) mm ft 13,8 14,1 13,1 13,4 13,5 13,5 mm ft 12,5 12,7 12,9 12,8 Ulottuma nostokorkeudella ja 45 asteen käännöllä (ilman kynsiä) mm ft 5,9 5,7 6,6 6,4 6,2 6,2 Ulottuma nostokorkeudella ja 45 asteen käännöllä (kynnet varusteena) mm ft 7,2 7,0 6,8 6,8 Ulottuma nostovarret ja kauha vaakasuorassa (kynnet varusteena) mm ft 13,1 12,8 15,0 14,7 14,4 14,5 Kaivusyvyys (segmentillä) mm in Kokonaispituus (kauha vaakasuorassa maassa) mm ft 39,8 39,4 41,6 41,3 41,0 41,1 Kokonaiskorkeus kauha täysin nostettuna mm ft 26,2 25,9 26,1 25,8 25,5 25,5 Kuormaajan kääntöympyrä (SAE, kuljetusasento, kynnet varusteena) mm ft 57,7 57,5 58,3 58,0 57,9 58,0 Suurin tyhjennyskulma astetta Staattinen kaatokuorma suora (jäykkä rengas) kg lb Staattinen kaatokuorma suora (painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, jäykkä rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 43, jäykkä rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 43, painuva rengas) kg lb Murtovoima kn lbf Työpaino kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) Edessä kg lb Takana kg lb Painojakauma SAE-kuljetuksessa (kuormattuna) Edessä kg lb Takana kg lb Michelin XLDD1 (2 tähteä), paine 6,3 bar (92 psi). 29

30 988K-pyöräkuormaajan vakiovarusteet Vakiovarusteet Vakiovarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. SÄHKÖLAITTEET Hälytys, peruutus Vaihtovirtalaturi, yksittäinen, 150 ampeeria Akut, kuivat Muuntaja, 10/15 A, 24 V-12 V Valaisinjärjestelmä (halogeenit, työvalot, kulun ja huoltotasanteen valaisu) Käynnistys- ja latausjärjestelmä, 24 V Käynnistysmoottorin apuvirtaliitäntä Käynnistysmoottorin lukitus puskurissa Vaihteiston lukitus puskurissa KULJETTAJAN TYÖTILAT Graafinen tietojen näyttö, näyttää reaaliaikaista tietoa toiminnasta, suorittaa kalibroinnit ja muokkaa kuljettajan asetuksia Ilmastointi Cat Detect Vision -takakamerajärjestelmä Vaimennettu ja paineistettu ohjaamo, jossa integroitu ympäripyörimisessä suojaava rakenne (ROPS/FOPS) ja radiovalmius, sisältää antennin, kaiuttimet ja muuntajan (12 V, 5 A) ja virtaliitännän Hallintalaitteet, nosto- ja kallistustoiminto Lämmitin, huurteenpoisto Sähköinen äänimerkinantolaite Mittaristot, mittarit: jäähdytysnesteen lämpötila moottorin käyttötuntimittari hydrauliikkaöljyn lämpötila voimansiirron öljyn lämpötila Kattovalo Eväsrasian pidike ja mukitelineet Ohjaamon ulkopuolelle asennetut taustapeilit Vedon hallintajärjestelmä Istuin, Cat Comfort (kangas), ilmajousitus, kuusisuuntainen säätö Turvavyömuistutin Turvavyö, kelautuva, leveys 76 mm (3 in) STIC-ohjausjärjestelmä UV-suojattu lasitus Vaihteiston vaihteen osoitin Tärkeiden tietojen hallintajärjestelmä (VIMS) graafisella näytöllä: ulkoisen tietovälineen liitäntä, muokattavat kuljettajaprofiilit, kiertoaikamittari, integroitu hyötykuorman hallintajärjestelmä Suihkuvartiset pyyhkimet/pesimet (edessä ja takana) Etu- ja takapyyhkimissä tihkutoiminto Valot, suunnatut VOIMANSIIRTO Öljyjäähdytetyt monilevyjarrut, käyttö/toisio Vuotoöljyn sihdit Kampikammion suojus Sähköhydraulinen seisontajarru Dieselmoottori, C18 ACERT MEUI, turboahdettu ja jälkijäähdytetty Moottorin sammutus maasta käsin Turbiinin esipuhdistin, moottorin ilmanotto Alumiininen moduulijäähdytin (AMR) Automaattinen käynnistysapulaite, eetteri Kaasun lukitus, elektroninen Momentinmuunnin, pumppupyörän kytkin (ICTC) jossa lukittuva kytkin (LUC), vedon hallintajärjestelmä Planeettavaihteisto, Powershift, 4F/3R, sähköinen ohjaus Manuaalisen käytön kytkin ja automaattinen polttoaineen esitäyttö Cat Production Measurement -valmius MUUTA Automaattinen kauhan noston rajoitin/asetin Koneen perushintaan kuuluu vannevalinta Hydraulinen tarvekäyttötuuletin Liitännät; Cat-O-renkaan suojatiivisteet Lukittavat huolto-ovet Moottorin, jäähdyttimen ja hydrauliikan säiliön ekotyhjennysventtiilit Polttoainesäiliö, 731 l (188 gal) Vetokoukku, tapilla varustettu vetoaisa Letkut, Cat XT Hydrauliikka, ohjauksen ja jarrujen suodatin- ja sihtijärjestelmä Cat Clean Emission -moduuli Öljyn näytteenottoventtiilit Esisekoitettu 50-prosenttinen, pitkäikäinen jäähdytysneste, pakkassuoja enintään lämpötilaan -34 C (-29 F) asti Ohjaamoon ja huoltotasanteelle kulku takaa Kuorman tunnistava ohjaus Alalistat Ilkivaltasuojatut lukot 30

31 988K-pyöräkuormaajan lisävarusteet Lisävarusteet Arvioidut työpainojen muutokset on huomioitu. Lisävarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. VOIMANSIIRTO Pakkasneste -50 C (-58 F) Moottoriöljyn vaihtojärjestelmä, nopea, Wiggins Moottorilohkon lämmitin, 120 V tai 240 V Jäähdytinpaketti kuumiin oloihin ohjelmisto Cat Production Measurement -mittausjärjestelmä KULJETTAJAN TYÖTILAT Ohjaamon esipuhdistin AM/FM-radio ja CD/MP3-soitin Sirius-satelliittiradio, Bluetooth LED-varoitusmajakka LA-radiovalmius Ikkunassa alas vedettävä häikäisysuoja Kädensijoihin asennetut peilit MUUT LISÄLAITTEET Etu- ja takalokasuojat maantieajoon Polttoainejärjestelmän pikatäyttö (Shaw-Aero) Kylmien olojen käynnistysjärjestelmä (lisäkäynnistysmoottori sekä kaksi akkua) Murskeen käsittelykone 31

32 988K-pyöräkuormaajan pakolliset lisälaitteet Pakolliset lisälaitteet Valitse yksi jokaisesta ryhmästä. Pakolliset varusteet ja lisävarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. AISASTO Vakio, kaksi venttiiliä Vakio, kolme venttiiliä Korkea nosto, kaksi venttiiliä Korkea nosto, kolme venttiiliä Automaattivoitelu Käsin rasvattavat nipat SÄHKÖLAITTEET Ei Product Linkiä Product Link (satelliitti) Product Link (matkapuhelin) OHJAUS Vakio-ohjaus Hätäohjaus VOIMANSIIRTO Akseliöljyn jäähdytin Vakioakselit Vakiopolttoainelinjat Lämmitetyt polttoainelinjat Vakioakseli Pyörimätön akseli Äärimmäisten lämpötilojen akseli Vakiomallinen moottorin ilmanoton turbiinin esipuhdistin Kaksivaiheinen esipuhdistin Ei moottorijarrua Moottorijarru VALOT Vakiovalot HID-valot LED-valot KULJETTAJAN TYÖTILAT Ei vaimennusta Äänenvaimennus Vakioistuin Lämmitetty ja ilmastoitu istuin Vakiomallinen turvavyö Nelipisteturvavyö Vakiolasit Kumikiinnitteiset lasit Kiinteä lasiovi, vakio Liukuva lasiovi Ohjaamon vakioilmanpuhdistin Ohjaamon RESPA-ilmanpuhdistin Vakiopeilit Lämmitetyt peilit Takanäkymänäyttö Takanäkymänäyttö sekä Cat Detect -estetutka HYDRAULIIKKA Ajonvakaaja Ei ajonvakaajaa Vakiotyyppinen hydrauliikkaöljy Palosuojattu (EcoSafe) hydrauliikkaöljy Kylmien olojen hydrauliikkaöljy 32

33 Muistiinpanoja 33

34 Muistiinpanoja 34

35 Muistiinpanoja 35

36 Lisätietoja Cat-tuotteista, edustajien palveluista ja alan sovelluksista saat kotisivuiltamme osoitteesta Caterpillar Kaikki oikeudet pidätetään. AQHQ ( ) (Käännös: ) Korvaa julkaisun AQHQ Materiaalit ja tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta. Kuvissa olevissa koneissa saattaa olla lisävarusteita. Tiedot saatavina olevista varusteista saat omalta Cat-edustajaltasi. CAT, CATERPILLAR, SAFETY.CAT.COM, niiden vastaavat logot, "Caterpillar Yellow" ja "Power Edge" -tuoteasu sekä tässä käytetyt yhtiön ja tuotteiden identiteetit ovat Caterpillarin tavaramerkkejä. Niiden luvaton käyttäminen on kiellettyä. VisionLink on Yhdysvalloissa ja muissa maissa rekisteröity Trimble Navigation Limitedin tuotemerkki.
