980M/982M. Pyöräkuormaajat

Transkriptio

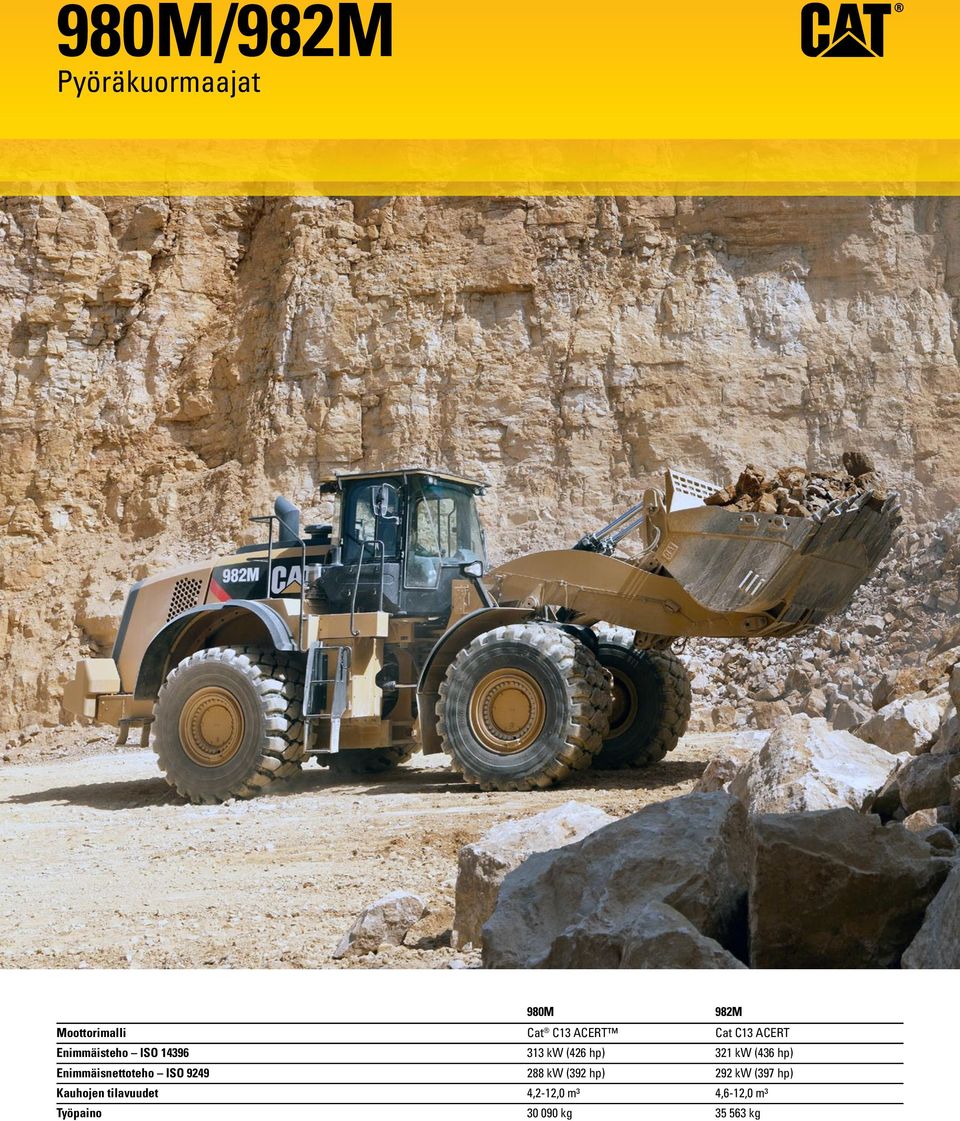

1 980M/982M Pyöräkuormaajat 980M 982M Moottorimalli Cat C13 ACERT Cat C13 ACERT Enimmäisteho ISO kw (426 hp) 321 kw (436 hp) Enimmäisnettoteho ISO kw (392 hp) 292 kw (397 hp) Kauhojen tilavuudet 4,2-12,0 m³ 4,6-12,0 m³ Työpaino kg kg

2 LUOTETTAVA, TUOTTAVA JA POLTTOAINETEHOKAS Polttoainetehokkuudeltaan 10 % parempi alan johtavaan K-sarjaan verrattuna* Polttoainetehokkuudeltaan jopa 25 % parempi kuin H-sarjan koneet* Performance-sarjan kauhat ovat helppoja täyttää ja pitävät materiaalin entistä paremmin kyydissä Työlaitteiden laaja valikoima ja pikaliitinvalmius tekevät käytöstä monipuolista ja mahdollistavat saman työlaitteen käytön erikokoisissa pyöräkuormaajissa ACERT-tekniikkaa hyödyntävä Cat-moottori, joka täyttää EU:n vaiheen IV päästöstandardit ja sisältää jatkuvan ja tehokkaan toiminnan takaavan Cat-matalapäästömoduulin Edistyksellinen Powershift-vaihteisto, jossa on vakiovarusteena lukkokytkimellinen momentinmuunnin ja joka voi vaihtaa vaihdetta momentinmuunnin lukittuna kokoonpano mahdollistaa sekä pehmeät vaihdot että hyvän kiihtyvyyden ja nopeuden säilyttämisen myös ylämäissä Uuden sukupolven akselit parantavat tuottavuutta tarjoamalla parhaan mahdollisen pidon erilaisilla alustoilla. Akseleihin on saatavana lisävarusteena tasauspyörästön lukot Uuden sukupolven kuorman tunnistava hydrauliikkajärjestelmä mahdollistaa koneen toimintojen optimaalisen hallinnan HELPPOA KÄYTTÖÄ Luokkansa parhaat kuljettajan työtilat, joissa kuljettaja viihtyy tehokkaana pitemmänkin päivän Edistyksellinen Cat Connect -tekniikka työmaan toiminnan valvontaan, hallintaan ja kehittämiseen HUOLLETTAVUUS Tuttu yksiosainen konepeitto, keskitetyt huoltokeskukset, tuulilasin pesutasanteet ja putoamissuojaimen kiinnityspisteet ovat tekijöitä, joiden ansiosta näiden koneiden huollettavuus on luokkansa parasta Sisältö Luotettava...4 Kestävä...5 Tuottava...6 Polttoainetehokas...7 Helppokäyttöinen...8 Monikäyttöinen...10 Integroidut tekniikat...12 Omistuskustannukset...14 Käyttökustannukset...15 Helppo huoltaa...16 Ympäristöystävällinen...17 Asiakastuki...17 Tekniset tiedot...18 Vakiovarusteet...32 Lisävarusteet...33 Muistiinpanoja * Polttoainetehokkuutta kuvataan siirretyn materiaalimäärän painon ja kulutetun polttoainemäärän suhteella. Ilmoitettu keskimääräinen tehokkuuden paraneminen on testattu ja analysoitu käyttämällä keskimääräistä työkiertojen yhdistelmää ja koneen vakiokokoonpanoa, jota vaihdellaan vastaavien mallien mukaan ja myös sekä säästötilaa käyttäen että ilman säästötilaa. Tuloksien vaihtelua aiheuttaviin tekijöihin kuuluvat muun muassa koneen kokoonpano, kuljettajan työtavat, koneen käyttötarkoitus ja ilmasto.

3 Uusissa 980M- ja 982M-pyöräkuormaajissa on EU:n vaiheen IV päästöstandardit täyttävät ACERT-moottorit, jotka on varustettu testatusti toimivilla elektroniikka-, polttoaine-, ilmanotto- ja jälkikäsittelyjärjestelmien osilla. Testattuja tekniikoita järjestelmällisesti ja taitavasti hyödyntämällä voimme täyttää asiakkaidemme vaativat odotukset, jotka liittyvät tuottavuuteen ja polttoainetehokkuuteen. Järjestelmien pitkälle viety integrointi pienentää päästöjä, parantaa tehokkuutta ja alentaa polttoaineen kulutusta koneen suorituskykyä tai helppokäyttöisyyttä haittaamatta. M-sarjan kuormaajat ovat polttoainetehokkuudeltaan keskimäärin 10 % parempia kuin K-sarjan kuormaajat, ja polttoainetehokkuus on jopa 25 % parempi kuin edeltävän H-sarjan kuormaajilla.* 980M- ja 982M-koneiden luotettavuuden, kestävyyden ja monipuolisuuden ansiosta saat koneen, joka täyttää tarpeesi entistäkin paremmin. 982M-mallissa nostovarsi on pidempi ja saranatappi on korkeammalla kuin 980M-mallissa. Tämän ansiosta kuormaajalla voi kuormata tehokkaasti niin tonnisia maantierekkoja avolouhoksella, pieniä 36-tonnisia kiviautoja tai siirrettäviä murskaimia kaivoksissa kuin suuria dumppereita rakennustyömailla. Isompien kauhojen ja muiden työlaitteiden avulla 982M-kuormaajaa voi käyttää myös kevyen materiaalin käsittelyssä ja muissa teollisissa sovelluksissa. Uusi kuormaajamalli tehostaa tuotantoa ja polttoainetehokkuutta, ja tarjoaa uuden ja mielenkiintoisen vaihtoehdon tässä kokoluokassa. 3

4 Luotettava Testatusti toimivia osia ja pettämätöntä tekniikkaa Jokainen EU:n vaiheen IV päästöstandardit täyttävä ACERT-moottori on varustettu testatusti toimivilla elektroniikka-, polttoaine-, ilmanotto- ja jälkikäsittelyjärjestelmien osilla. Entistä tehokkaampi ja luotettavampi moottorin elektroniikka EU:n IV-vaiheen Cat-moottorit ovat entistä tehokkaampia ja kestävämpiä. Uudet ominaisuudet ja laitteiden yhteensopivuus parantavat asiakaskokemusta, laatuvaikutelmaa ja luotettavuutta. Vaahtosuojatut johtosarjat parantavat luotettavuutta vaativimmissakin käyttökohteissa. Hydrauliikka 980M- ja 982M-koneiden hydrauliikkajärjestelmiä on uudistettu huomattavasti, mikä näkyy lisäarvona asiakkaalle. Päähydrauliventtiili on nyt yksilohkoinen, integroidulla ajonvakaajalla varustettu venttiili. Kaikissa M-sarjan malleissa on samanlainen yksilohkoinen venttiili, joka on entistä ratkaisua kevyempi ja jossa on 40 prosenttia vähemmän mahdollisia vuotokohtia. Lisähydrauliikan kolmas toiminto voidaan lisätä helposti jo tehtaalla tai jopa työkohteessa lisäämällä toinen ulkopuolinen venttiili. Kaluston seuranta Cat Connect -tekniikat ja Cat-edustajien palvelut tekevät kalustonhallinnasta kerralla selkeää. Product Link -järjestelmän ja verkkopohjaisen VisionLink -sovelluksen avulla voit tarkkailla koneesi tietoja ja kuntoa reaaliajassa. Cat-edustajasi voi tarjota asiantuntevia neuvoja ja S O S SM - analyysipalveluja, joilla taataan kaluston luotettavuus ja tehokkuuden säilyminen. Kylmäkäynnistyspaketti Uusi lisävarusteena saatava kylmäkäynnistyspaketti varmistaa luotettavat käynnistykset erittäin kylmissä olosuhteissa ja korkealla merenpinnan yläpuolella työskenneltäessä. 4

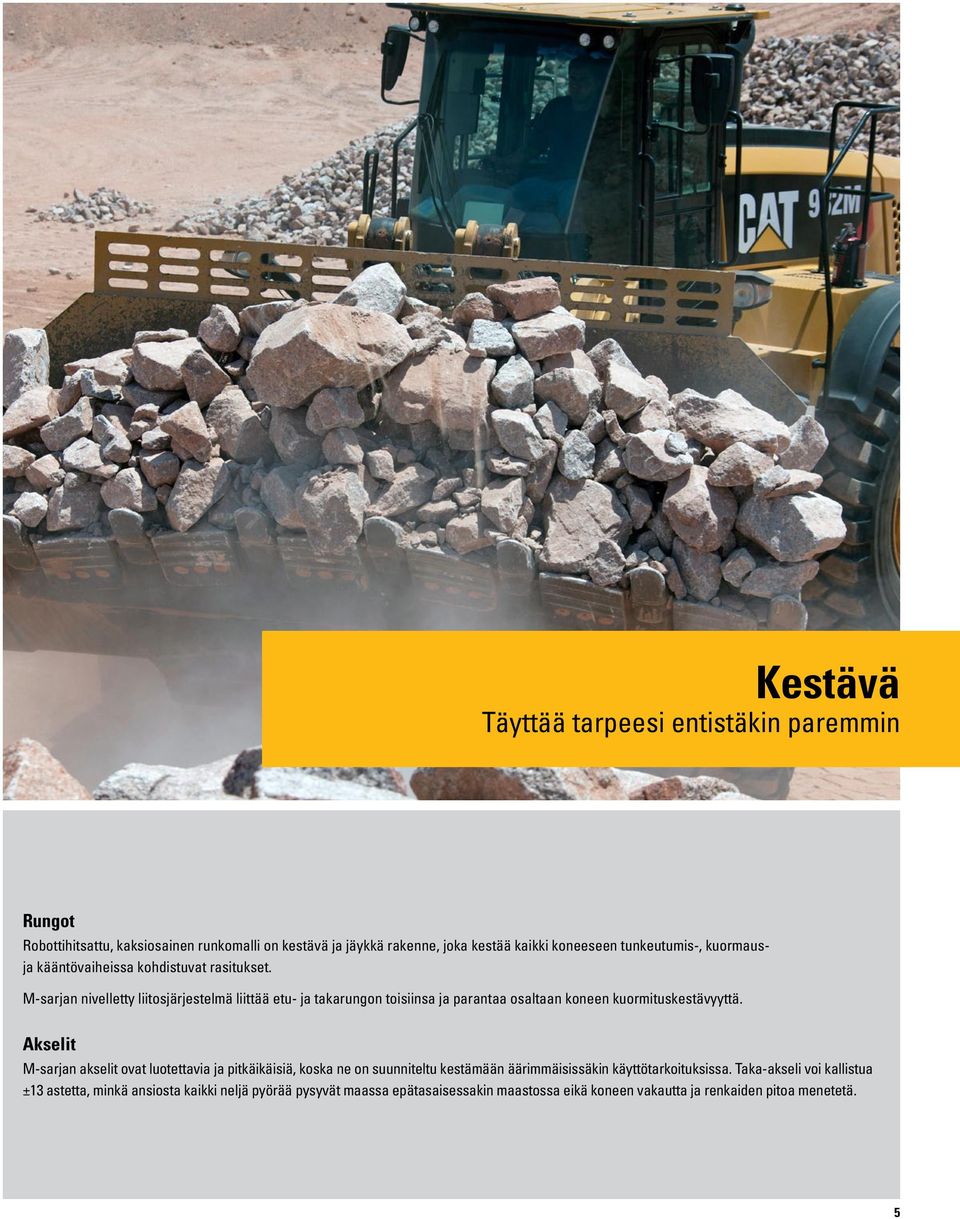

5 Kestävä Täyttää tarpeesi entistäkin paremmin Rungot Robottihitsattu, kaksiosainen runkomalli on kestävä ja jäykkä rakenne, joka kestää kaikki koneeseen tunkeutumis-, kuormausja kääntövaiheissa kohdistuvat rasitukset. M-sarjan nivelletty liitosjärjestelmä liittää etu- ja takarungon toisiinsa ja parantaa osaltaan koneen kuormituskestävyyttä. Akselit M-sarjan akselit ovat luotettavia ja pitkäikäisiä, koska ne on suunniteltu kestämään äärimmäisissäkin käyttötarkoituksissa. Taka-akseli voi kallistua ±13 astetta, minkä ansiosta kaikki neljä pyörää pysyvät maassa epätasaisessakin maastossa eikä koneen vakautta ja renkaiden pitoa menetetä. 5

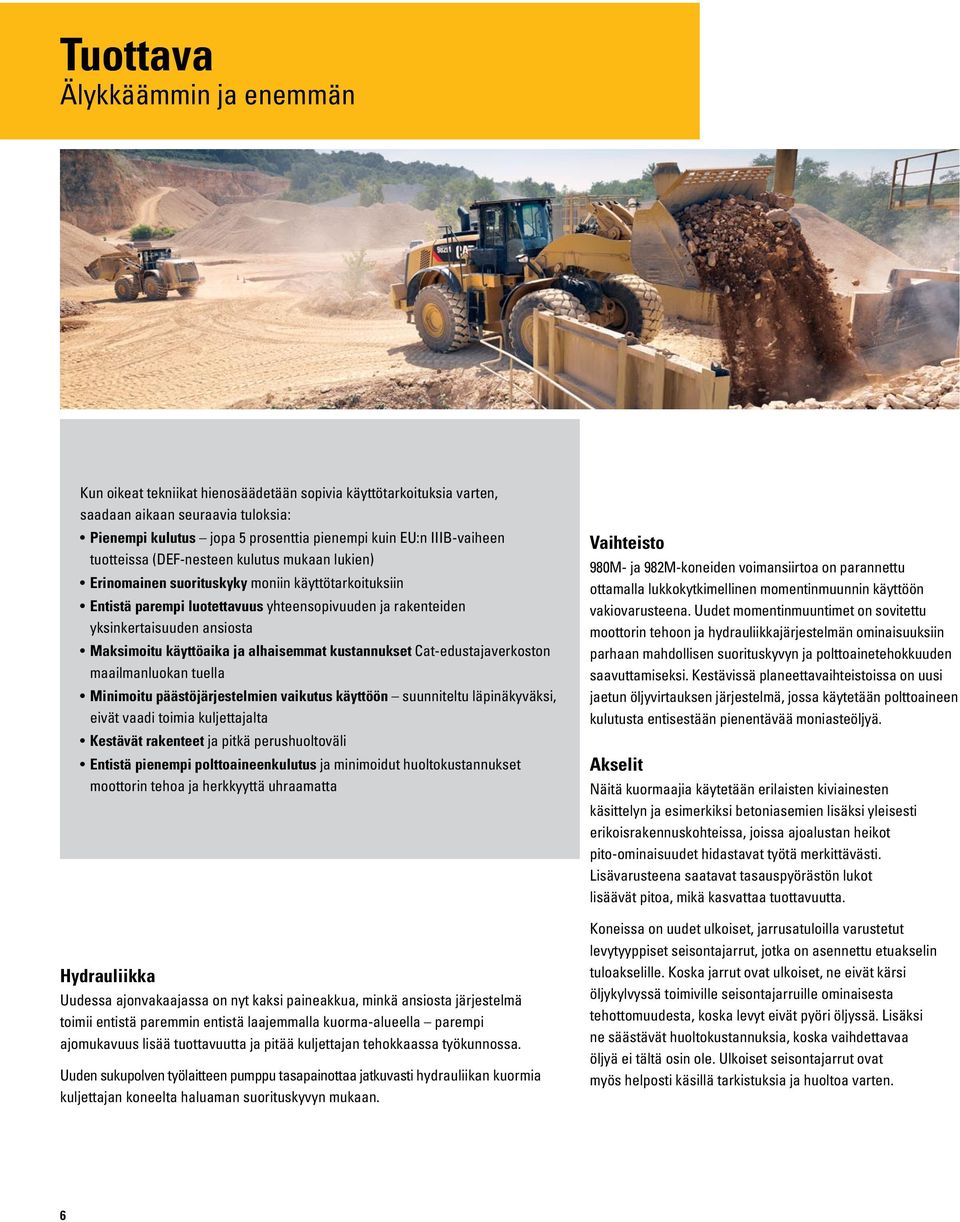

6 Tuottava Älykkäämmin ja enemmän Kun oikeat tekniikat hienosäädetään sopivia käyttötarkoituksia varten, saadaan aikaan seuraavia tuloksia: Pienempi kulutus jopa 5 prosenttia pienempi kuin EU:n IIIB-vaiheen tuotteissa (DEF-nesteen kulutus mukaan lukien) Erinomainen suorituskyky moniin käyttötarkoituksiin Entistä parempi luotettavuus yhteensopivuuden ja rakenteiden yksinkertaisuuden ansiosta Maksimoitu käyttöaika ja alhaisemmat kustannukset Cat-edustajaverkoston maailmanluokan tuella Minimoitu päästöjärjestelmien vaikutus käyttöön suunniteltu läpinäkyväksi, eivät vaadi toimia kuljettajalta Kestävät rakenteet ja pitkä perushuoltoväli Entistä pienempi polttoaineenkulutus ja minimoidut huoltokustannukset moottorin tehoa ja herkkyyttä uhraamatta Hydrauliikka Uudessa ajonvakaajassa on nyt kaksi paineakkua, minkä ansiosta järjestelmä toimii entistä paremmin entistä laajemmalla kuorma-alueella parempi ajomukavuus lisää tuottavuutta ja pitää kuljettajan tehokkaassa työkunnossa. Uuden sukupolven työlaitteen pumppu tasapainottaa jatkuvasti hydrauliikan kuormia kuljettajan koneelta haluaman suorituskyvyn mukaan. Vaihteisto 980M- ja 982M-koneiden voimansiirtoa on parannettu ottamalla lukkokytkimellinen momentinmuunnin käyttöön vakiovarusteena. Uudet momentinmuuntimet on sovitettu moottorin tehoon ja hydrauliikkajärjestelmän ominaisuuksiin parhaan mahdollisen suorituskyvyn ja polttoainetehokkuuden saavuttamiseksi. Kestävissä planeettavaihteistoissa on uusi jaetun öljyvirtauksen järjestelmä, jossa käytetään polttoaineen kulutusta entisestään pienentävää moniasteöljyä. Akselit Näitä kuormaajia käytetään erilaisten kiviainesten käsittelyn ja esimerkiksi betoniasemien lisäksi yleisesti erikoisrakennuskohteissa, joissa ajoalustan heikot pito-ominaisuudet hidastavat työtä merkittävästi. Lisävarusteena saatavat tasauspyörästön lukot lisäävät pitoa, mikä kasvattaa tuottavuutta. Koneissa on uudet ulkoiset, jarrusatuloilla varustetut levytyyppiset seisontajarrut, jotka on asennettu etuakselin tuloakselille. Koska jarrut ovat ulkoiset, ne eivät kärsi öljykylvyssä toimiville seisontajarruille ominaisesta tehottomuudesta, koska levyt eivät pyöri öljyssä. Lisäksi ne säästävät huoltokustannuksia, koska vaihdettavaa öljyä ei tältä osin ole. Ulkoiset seisontajarrut ovat myös helposti käsillä tarkistuksia ja huoltoa varten. 6

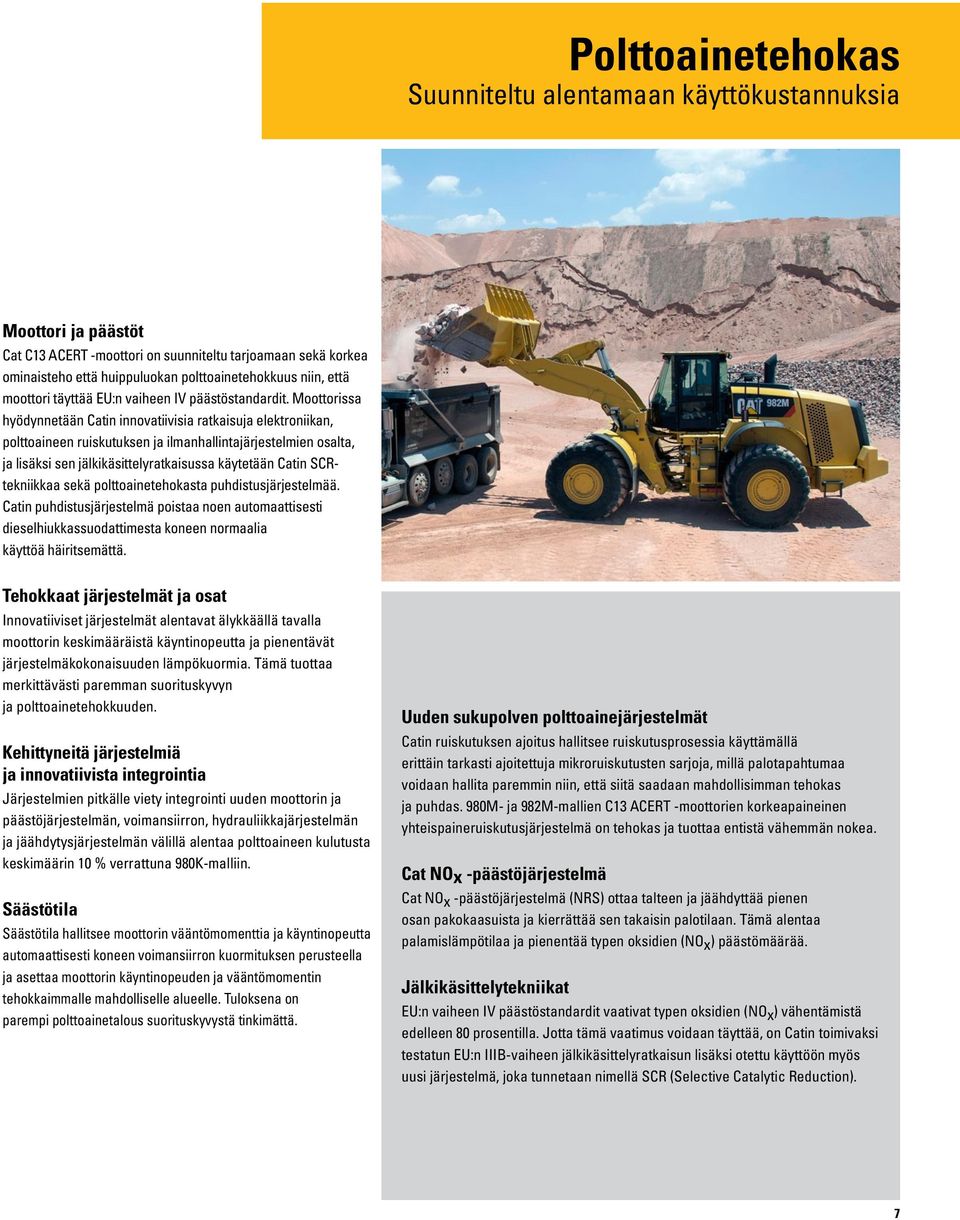

7 Polttoainetehokas Suunniteltu alentamaan käyttökustannuksia Moottori ja päästöt Cat C13 ACERT -moottori on suunniteltu tarjoamaan sekä korkea ominaisteho että huippuluokan polttoainetehokkuus niin, että moottori täyttää EU:n vaiheen IV päästöstandardit. Moottorissa hyödynnetään Catin innovatiivisia ratkaisuja elektroniikan, polttoaineen ruiskutuksen ja ilmanhallintajärjestelmien osalta, ja lisäksi sen jälkikäsittelyratkaisussa käytetään Catin SCRtekniikkaa sekä polttoainetehokasta puhdistusjärjestelmää. Catin puhdistusjärjestelmä poistaa noen automaattisesti dieselhiukkassuodattimesta koneen normaalia käyttöä häiritsemättä. Tehokkaat järjestelmät ja osat Innovatiiviset järjestelmät alentavat älykkäällä tavalla moottorin keskimääräistä käyntinopeutta ja pienentävät järjestelmäkokonaisuuden lämpökuormia. Tämä tuottaa merkittävästi paremman suorituskyvyn ja polttoainetehokkuuden. Kehittyneitä järjestelmiä ja innovatiivista integrointia Järjestelmien pitkälle viety integrointi uuden moottorin ja päästöjärjestelmän, voimansiirron, hydrauliikkajärjestelmän ja jäähdytysjärjestelmän välillä alentaa polttoaineen kulutusta keskimäärin 10 % verrattuna 980K-malliin. Säästötila Säästötila hallitsee moottorin vääntömomenttia ja käyntinopeutta automaattisesti koneen voimansiirron kuormituksen perusteella ja asettaa moottorin käyntinopeuden ja vääntömomentin tehokkaimmalle mahdolliselle alueelle. Tuloksena on parempi polttoainetalous suorituskyvystä tinkimättä. Uuden sukupolven polttoainejärjestelmät Catin ruiskutuksen ajoitus hallitsee ruiskutusprosessia käyttämällä erittäin tarkasti ajoitettuja mikroruiskutusten sarjoja, millä palotapahtumaa voidaan hallita paremmin niin, että siitä saadaan mahdollisimman tehokas ja puhdas. 980M- ja 982M-mallien C13 ACERT -moottorien korkeapaineinen yhteispaineruiskutusjärjestelmä on tehokas ja tuottaa entistä vähemmän nokea. Cat NOx -päästöjärjestelmä Cat NOx -päästöjärjestelmä (NRS) ottaa talteen ja jäähdyttää pienen osan pakokaasuista ja kierrättää sen takaisin palotilaan. Tämä alentaa palamislämpötilaa ja pienentää typen oksidien (NOx) päästömäärää. Jälkikäsittelytekniikat EU:n vaiheen IV päästöstandardit vaativat typen oksidien (NOx) vähentämistä edelleen 80 prosentilla. Jotta tämä vaatimus voidaan täyttää, on Catin toimivaksi testatun EU:n IIIB-vaiheen jälkikäsittelyratkaisun lisäksi otettu käyttöön myös uusi järjestelmä, joka tunnetaan nimellä SCR (Selective Catalytic Reduction). 7

8 Helppokäyttöinen Turvallinen, mukava ja toimiva Kuljettajan tehokkuuden parantaminen on ollut 980M- ja 982M-mallien suunnittelun keskeinen tavoite. Olemme varmistaneet, että kuljettajat voivat hallita koneitaan varmuudella tarjoamalla heille turvallisen, puhtaan, mukavan ja hiljaisen työympäristön, jossa on helppokäyttöiset hallintalaitteet. Nämä kaikki tekijät vähentävät osaltaan kuljettajan rasitusta ja parantavat hänen työtehoaan. Kulku ohjaamoon Oven voi avata kaukokäyttöisesti elektroniseen huoltokeskukseen sijoitetulla kytkimellä (lisävaruste). Kuljettaja voi pysyä turvallisesti maan pinnalla, kun kaasujousi avaa oven. Ohjaamon askelmien kulmaa on muutettu optimaaliseen 15 asteeseen, jolloin kuljettajat voivat nousta niitä kuten portaita eikä kuten pystysuorempia tikkaita. Tartuntakahvojen sijoittelua on muutettu niin, että turvallinen kolmen pisteen kosketus voidaan säilyttää koko ajan. Näkyvyys Ohjaamon uusi ovi sulkeutuu tiiviisti uusia rullamuovattuja ROPS-pylväitä vasten, ja alaikkunaa on jatkettu reilusti, millä on parannettu näkyvyyttä koneen vasemmalle puolelle. Uudet, entistä suuremmat laajakulmapeilit ja integroidut katvepeilit parantavat näkyvyyttä taakse ja molemmille puolille koneen lähelle. Tärinä ja melu Catin ilmajousitettu istuin, joustava ohjaamon kiinnitys sekä entistä pienemmillä käyntinopeuksilla pyörivä moottori ja parempi ajonvakautusjärjestelmä vähentävät kuljettajaan kohdistuvaa melua ja tärinää. Tämä takaa tehokkaan ja tuottavan toiminnan koko päivän. Keskinäyttö Keskellä olevassa näyttöpaneelissa on suurikokoinen tekstikenttä, viisi analogista mittaria ja LED-varoitusvaloja. Suuressa tekstikentässä näytetään tekstimuodossa tietoja koneen toiminnasta, toimintojen aktivoinnista sekä järjestelmän vianetsinnästä ja kalibroinnista. Viiden suurikokoisen analogisen mittarin avulla kuljettaja selvittää helposti, toimivatko keskeiset järjestelmät normaaleilla toiminta-alueilla. 8

9 Kosketusnäyttö Uusi monitoiminen värillinen kosketusnäyttö helpottaa merkittävästi käyttöliittymän käyttöä, koska se sisältää koneen säätimet, takakameran näytön sekä uuden, täysin integroidun Cat Production Measurement -mittausjärjestelmän. Käyttöliittymässä navigointi on tekstimuotoisuuden ansiosta luontevaa, ja kuljettajat voivat muuttaa tiettyjä koneen toimintaparametreja ja valvoa koneen tilaa helposti näyttöä koskettamalla. Ohjauspaneeli Kosteudelta ja lialta suojattuun ja merkkivaloilla varustettuun kytkinpaneeliin on koottu usein tarvittavia toimintoja, joiden käyttö on helppoa ja luotettavaa myös käsineet kädessä. Kalvokytkimissä olevat ISO-merkinnät on läpivalettu, joten ne eivät kulu pois ajan myötä. M-sarjassa on mukana tuttu ohjetoiminto, joka selittää kunkin kalvokytkimen toiminnan. Kuljettajan tehokkuutta on ajateltu ohjauspaneelin uudessa muotoilussa niin, että paljon käytetyt säätimet ovat entistä helpommin käsillä. Kosketusnäytön ansiosta joidenkin laajempien toimintojen hallinta on voitu sijoittaa uudelleen eikä toista kytkinpaneelia enää tarvita. Tämä yksinkertaistaa ja helpottaa koneen käyttöä entisestään. Sähköhydraulinen (EH) ohjaussauvajärjestelmä ja nopeuteen mukautuva voimapalaute Istuimeen kiinnitetyllä sähköhydraulisella (EH) ohjaussauvalla käytettävä ohjaus on alan johtava ominaisuus. Kuljettajat oppivat pitämään ohjauksesta nopeasti, koska se mahdollistaa tarkan hallinnan ja vähentää merkittävästi kuljettajan käsien rasittumista. Sähköhydraulinen ohjauspyörä on tarjolla ohjauspyörästä pitäville. Työlaitteiden hallintalaitteet (EH) Ohjaus on tarkka istuimeen kiinnitettyjen, yksiakselisten työlaitteiden hallintavipujen ansiosta, ja istuimen mukana liikkuvat vivut tarjoavat äärimmäistä ajomukavuutta. Ohjaamosta käsin ohjelmoitavat rajoittimet ja automaattinen sylinterin päätyvaimennus on helppo asettaa käytön aikana kallistusta, laskua ja nostoa varten, ja ne ovat erityisen hyödyllisiä ominaisuuksia toistuvia työjaksoja sisältävissä töissä. Ajonvakaaja Uuden sukupolven ajonvakaaja toimii iskunvaimentimena ja parantaa ajomukavuutta sekä tasoittaa kulkua epätasaisessa maastossa. Järjestelmä lisää myös kuljettajan luottamusta koneeseen, parantaa käyttömukavuutta ja kuljettajan tehokkuutta sekä auttaa pitämään materiaalin kauhassa. 9

10 Monikäyttöinen Aisasto- ja suojavaihtoehdot erilaisiin tarpeisiin Z-palkkivivusto Hyväksi todetulle Z-aisastolle on ominaista hyvä kaivuvoima ja erinomainen näkyvyys työlaitteeseen. Aisasto tarjoaa myös erinomaisen tunkeutumiskyvyn, suuren murtovoiman ja ylivertaisen tuotantokapasiteetin. Korkean noston aisasto 980M-malliin lisävarusteena saatavalla korkean noston aisastolla saranatappi saadaan korkeammalle, jolloin kuormaus sujuu helpommin erilaisissa käyttötarkoituksissa kaikilla kauhoilla ja haarukoilla. Murskeen käsittelykone Murskeen käsittelyvarustuspaketit on suunniteltu tiettyihin irtonaisen murskeen käsittelytarkoituksiin, esimerkiksi kuorma-autojen ja syöttösiilojen lastaamiseen, materiaalin kasaukseen sekä kuormaus- ja kuljetustöihin. Koska irtonaisen murskeen käsittely rasittaa konetta monia muita käyttötarkoituksia vähemmän, kannettavaa kuormaa voidaan lisätä hyödyntämällä suurempia kauhoja, vastapainoja ja vaakajärjestelmää, kuten Cat Production Measurement -mittausjärjestelmää. Catin murskeen käsittelyvarustuspakettien käyttö asettaa tiettyjä ennakkoehtoja oikeaan käyttötarkoituksen ja koneen kokoonpanoon liittyen, ja lisäksi on noudatettava Caterpillarin hyötykuormasuunnitelmaa. Murskeen käsittelykoneeksi varustellun koneen vääränlainen käyttö voi vaarantaa koneen luotettavuuden ja kestävyyden.* * Varmista Cat-edustajaltasi, että koneen kokoonpano noudattaa Caterpillarin hyötykuormasuunnitelmaa. 10

11 Monikäyttöinen Monenlaisia töitä samalla koneella. Työlaitteet kaikkiin tarpeisiin. Näihin koneisiin on saatavana laaja valikoima työlaitteita ja erilaisia kauhoja, joiden avulla voit räätälöidä koneesi juuri käyttötarkoitukseesi sopivaksi. Työlaitteet ovat saatavana sekä tappiettä pikakiinnitteisinä. Performance-sarjan kauhat Helppo kuormaus, polttoainetehokas, suurempi kuorma Järjestelmäpohjaisen lähestymistavan ansiosta Performance-sarjan kauhoissa kauhan muoto sekä koneen aisasto, paino sekä nosto- ja kallistuskyky ovat täydellisessä tasapainossa. Kauhan täyttöajat ovat lyhyemmät, ja materiaali pysyy paremmin kauhassa, mikä parantaa huomattavasti tuottavuutta ja polttoainetehokkuutta. Entistä pienemmät käyttökustannukset Performance-sarjan kauhojen pitemmän pohjan ansiosta kauha tunkeutuu helposti kasaan ja kuljettaja näkee helposti kauhan täyttymisen. Lyhyempi kauhan täyttöaika tuo säästöjä sekä polttoaine- että rengaskustannuksissa. Ainutlaatuinen ohikaatosuojus suojaa ohjaamoa ja aisastoa kauhasta putoavalta materiaalilta. Parempi tuottavuus Performance-sarjan kauhat yltävät korkeampiin täyttökertoimiin % koneen käyttötarkoituksesta ja materiaalin tyypistä riippuen. Kauhoissa on kaareva sivuprofiili, minkä ansiosta materiaali pysyy paremmin kauhassa. Optimoitu muotoilu takaa ylivoimaisen tuotantokapasiteetin. Käyttökohteet Performance-sarja sisältää yleiskäyttöön, materiaalin käsittelyyn ja materiaalin raskaskäsittelyyn tarkoitettuja kauhoja sekä louhos- ja kevytmateriaalikauhoja. Erikoiskauhat Järeät louhoskauhat sopivat kuormaukseen, jossa vaaditaan korkeaa iskun- ja kulutuksenkestävyyttä. Kauhoissa on paksumpi pohjan reuna, tiivistepaketti ja erityiset kulutusta kestävät levyt. Kuonakauhat on tarkoitettu terästehtaisiin ja kuonankäsittelylaitoksiin. Kauhojen kriittiset kohdat ovat paksumpia, ja ne kestävät paremmin kuuman sekä kylmän kuonan käsittelyä. Jätteenkäsittelykauhat on mitoitettu suurille tilavuuksille ja pientiheyksisen jätteen siirtoon jätteenkäsittelylaitoksissa ja kaatopaikoilla. Kuljettimien, kuorma-autojen ja syöttösiilojen lastaus on tehokkainta suurilla kauhoilla. Hakekauhat sopivat parhaiten suurten puuhakemäärien kuljettamiseen puuteollisuuden sovelluksissa. Kauhojen tasapohjan ja suoran reunan ansiosta kauhan täyttö ja täysinäisen kuorman nosto sujuvat vaivatta. Pikaliittimet ja muut työlaitteet Pikaliittimillä varustetut työkoneet ovat oikeita monitoimikoneita. Työlaitteita voidaan tällöin vaihtaa ohjaamosta käsin, mikä nopeuttaa pyöräkuormaajalla työskentelyä. Lavahaarukoita on saatavilla materiaalin käsittelyyn. Saha- ja tukkihaarukoita on saatavilla puuteollisuuden tarpeisiin. Erikoistyölaitteet, kuten aurat ja lumityölaitteet, kuuluvat myös työlaitevalikoimaan. Kysy lisätietoja saatavuudesta Cat-edustajalta. 11

12 Integroidut tekniikat Työmaan toiminnan valvontaan, hallintaan ja kehittämiseen Cat Connect parantaa tehokkuutta työmailla hyödyntämällä tekniikkaa ja palveluja älykkäästi. Tällä tekniikalla varustetuista koneista saadaan enemmän kalustoa ja töitä koskevaa tietoa. Cat Connect -tekniikat parantavat tilannetta seuraavilla keskeisillä alueilla: KALUSTON- HALLINTA Kalustonhallinta enemmän käyttöikää ja alhaisemmat käyttökustannukset Cat Connect -tekniikoiden ominaisuuksia: Cat Connect LINK -tekniikat LINK-tekniikoiden avulla saat langattoman yhteyden kalustoosi ja pääset käsiksi liiketoimintasi hoidon kannalta keskeisiin tietoihin. Saat arvokasta tietoa yksittäisen koneesi tai koko kalustosi suorituskyvystä, jolloin voit tehdä oikea-aikaisia ja oikean tietoon perustuvia päätöksiä ja näin parantaa tehokkuutta ja tuottavuutta työmaalla. TUOTTAVUUS TURVALLISUUS Tuottavuus tuotantomäärien tarkkailu ja työmaan tehokkuuden hallinta Turvallisuus parempi tietoisuus työympäristön tilanteesta parantaa sekä työntekijöiden että kaluston turvallisuutta Product Link / VisionLink Product Link on täysin koneeseen integroitu järjestelmä, joka tarjoaa kattavat kalustonhallinnan tiedot. Koneen sijaintia, käyttötunteja, polttoaineen kulutusta, seisonta-aikoja, tapahtumakoodeja sekä muita ajantasaisia tietoja voi tarkastella helposti verkkopohjaisella VisionLinkkäyttöliittymällä, joka auttaa hallitsemaan ajoneuvokalustoa tehokkaasti sekä karsimaan käyttökustannuksia. 12

13 Cat Connect -hyötykuormatekniikat Hyötykuormatekniikoiden ansiosta kuormattavan tai kuljetettavan materiaalin painon voi mitata tarkasti. Kuljettajat saavat hyötykuormajärjestelmän tuottamat tiedot reaaliajassa, ja järjestelmää voidaan hyödyntää tuottavuuden parantamisessa, ylikuormituksen estämisessä sekä työvuorokohtaisten painoja kuormamäärätietojen tallentamisessa. Cat Production Measurement -mittausjärjestelmä Cat Production Measurement -järjestelmällä hyötykuorman paino voidaan mitata ajon aikana koneen omaa kosketusnäyttöä käyttäen, jolloin kuljettajat voivat tehdä juuri oikean kokoiset kuormat tarkasti ja tehokkaasti. Caterpillarin suunnittelema, tehtaalla asennettava järjestelmä on täysin integroitu, mikä takaa erinomaisen tarkkuuden, luotettavuuden ja helppokäyttöisyyden. Järjestelmään voi tallentaa jopa 20 materiaalityyppiä ja 50 kuorma-auton tunnisteet. Lisäksi siihen voi tallentaa yksityiskohtaiset tiedot (kuten päivämäärän/ajan, painot ja työkierrot) tuottavuuden seurantaa varten. Ohjaamon voi myös varustaa lisävarusteena saatavalla tulostimella, jolloin kuorma-auton kuljettaja voi saada kuormansa tiedot heti tulosteena mukaansa. Kuljettaja voi seurata tuotantotietoja näytön kahdella laskurilla. Työkohteen esimiehet voivat puolestaan saada tiedot langattomasti VisionLink-portaaliin tuotantotietojen ja tehokkuuden tarkkailua varten. Cat Connect -havaitsemistekniikat Havaitsemistekniikat auttavat pitämään ihmiset ja laitteet turvassa parantamalla kuljettajan tietoisuutta työympäristön tilanteesta, yhdistämällä turvallisuusominaisuuksia sekä tarkkailemalla vaarallisia tilanteita ja laitteen toimintaa sekä raportoimalla niistä. Takakamera Vakiovarustukseen kuuluva takakamera parantaa huomattavasti näkyvyyttä koneen taakse, mikä auttaa kuljettajaa työskentelemään entistä turvallisemmin ja tuottavammin. Panoraamanäkymä taaksepäin näytetään automaattisesti uudessa monitoimimonitorissa peruutuksen aikana. Lisävarusteena on saatavana toinen näyttö, jossa näytetään näkymä taakse keskeytyksettä. 13

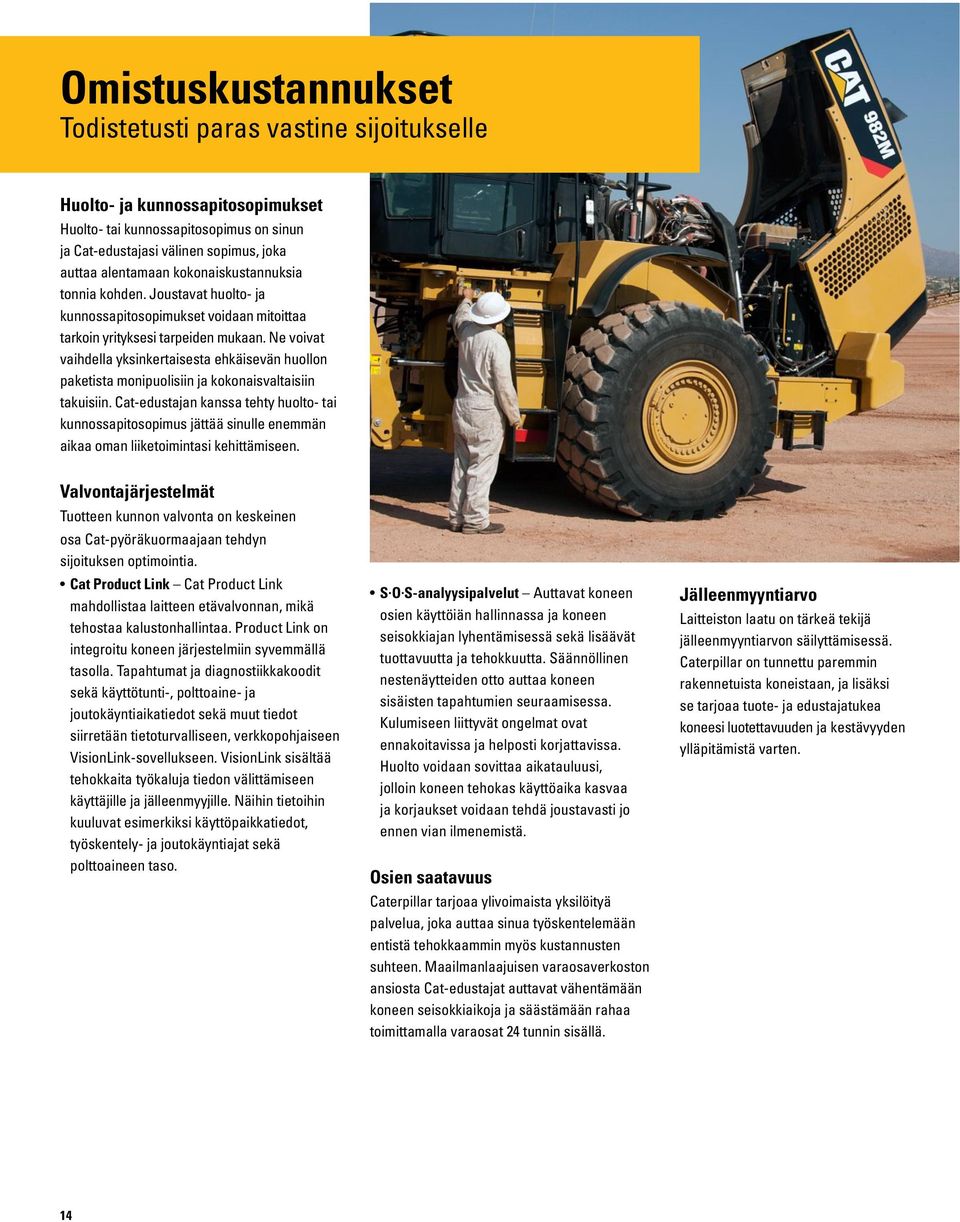

14 Omistuskustannukset Todistetusti paras vastine sijoitukselle Huolto- ja kunnossapitosopimukset Huolto- tai kunnossapitosopimus on sinun ja Cat-edustajasi välinen sopimus, joka auttaa alentamaan kokonaiskustannuksia tonnia kohden. Joustavat huolto- ja kunnossapitosopimukset voidaan mitoittaa tarkoin yrityksesi tarpeiden mukaan. Ne voivat vaihdella yksinkertaisesta ehkäisevän huollon paketista monipuolisiin ja kokonaisvaltaisiin takuisiin. Cat-edustajan kanssa tehty huolto- tai kunnossapitosopimus jättää sinulle enemmän aikaa oman liiketoimintasi kehittämiseen. Valvontajärjestelmät Tuotteen kunnon valvonta on keskeinen osa Cat-pyöräkuormaajaan tehdyn sijoituksen optimointia. Cat Product Link Cat Product Link mahdollistaa laitteen etävalvonnan, mikä tehostaa kalustonhallintaa. Product Link on integroitu koneen järjestelmiin syvemmällä tasolla. Tapahtumat ja diagnostiikkakoodit sekä käyttötunti-, polttoaine- ja joutokäyntiaikatiedot sekä muut tiedot siirretään tietoturvalliseen, verkkopohjaiseen VisionLink-sovellukseen. VisionLink sisältää tehokkaita työkaluja tiedon välittämiseen käyttäjille ja jälleenmyyjille. Näihin tietoihin kuuluvat esimerkiksi käyttöpaikkatiedot, työskentely- ja joutokäyntiajat sekä polttoaineen taso. S O S-analyysipalvelut Auttavat koneen osien käyttöiän hallinnassa ja koneen seisokkiajan lyhentämisessä sekä lisäävät tuottavuutta ja tehokkuutta. Säännöllinen nestenäytteiden otto auttaa koneen sisäisten tapahtumien seuraamisessa. Kulumiseen liittyvät ongelmat ovat ennakoitavissa ja helposti korjattavissa. Huolto voidaan sovittaa aikatauluusi, jolloin koneen tehokas käyttöaika kasvaa ja korjaukset voidaan tehdä joustavasti jo ennen vian ilmenemistä. Osien saatavuus Caterpillar tarjoaa ylivoimaista yksilöityä palvelua, joka auttaa sinua työskentelemään entistä tehokkaammin myös kustannusten suhteen. Maailmanlaajuisen varaosaverkoston ansiosta Cat-edustajat auttavat vähentämään koneen seisokkiaikoja ja säästämään rahaa toimittamalla varaosat 24 tunnin sisällä. Jälleenmyyntiarvo Laitteiston laatu on tärkeä tekijä jälleenmyyntiarvon säilyttämisessä. Caterpillar on tunnettu paremmin rakennetuista koneistaan, ja lisäksi se tarjoaa tuote- ja edustajatukea koneesi luotettavuuden ja kestävyyden ylläpitämistä varten. 14

15 Käyttökustannukset Viisas säästää aikaa ja rahaa Koneen kokoonpano, kuljettajan työtavat ja työmaan järjestelyt voivat vaikuttaa polttoainetehokkuuteen jopa 30 prosenttia. Asiakkaiden koneista saadut tiedot osoittavat Cat-pyöräkuormaajien olevan alansa polttoainetehokkaimpia koneita. Erinomaisen polttoainetehokkuuden taustalla on monta tekijää: Uuden M-sarjan EU:n IV-vaiheen moottori, hydrauliikka, vaihteisto ja ajonvakaaja Järjestelmien pitkälle viety integrointi pienentää päästöjä, parantaa tuottavuutta ja alentaa polttoaineen kulutusta, koneen suorituskykyä tai helppokäyttöisyyttä haittaamatta. Koneessa on käytettävä erittäin vähärikkistä dieselpolttoainetta (ULSD) ja DEF-nestettä. Lisävarusteena saatavat tasauspyörästön lukot Parantavat pitoa ja kuluttavat renkaita muita vetoapukeinoja vähemmän, mikä alentaa käyttökustannuksia entisestään. Uudet ulkoiset, jarrusatuloilla varustetut levytyyppiset seisontajarrut Kätevästi käsillä olevina helpottavat huoltotoimenpiteitä. Lukkokytkimellinen momentinmuunnin ja vaihteenvaihtotoiminto Vähäisemmät vääntömomentin epäjatkuvuudet lisäävät tehokkuutta ja säästävät polttoainetta. Automaattinen 1-4-vaihteistotila pitää moottorin käyntinopeuden alhaisena, mikä vähentää polttoaineen kulutusta ja takaa samalla parhaan mahdollisen suorituskyvyn. Koneen kokoonpano Valitse käyttötarkoitukseen sopiva aisasto, suojukset, työlaite ja renkaat. Vyörenkaat ovat suositeltavin valinta, ja oikeat rengaspaineet on varmistettava kaikkia rengastyyppejä käytettäessä. Raskaammat renkaat kuluttavat enemmän polttoainetta. Performance-sarjan kauhat Lyhyemmät täyttöajat ja materiaalin parempi pysyminen kauhassa nopeuttavat kiertoaikoja ja lisäävät polttoainetehokkuutta. Tehokkaat käyttötavat Kauhan kuormaus Käytä kuormauksessa ensimmäistä vaihdetta ja pidä moottorin käyntinopeus alhaisena. Nosta ja kallista kauhaa rauhallisesti Caterpillarin monitoimiominaisuuksia hyödyntäen, älä pumppaa. Vältä nostoa rajoittimeen asti äläkä käytä vaihteiston vapautinta. Käytä ohjelmoitavia rajoittimia ja automaattista sylinterin päätyvaimennusta toistuvia työjaksoja sisältävissä töissä. Autojen ja syöttösiilojen kuormaus Älä nosta työlaitetta tarvittavaa korkeutta korkeammalle. Pidä moottorin käyntinopeus alhaisena ja tyhjennä hallitusti. Joutokäynti Kytke sammutusautomatiikka käyttämällä seisontajarrua. Työmaan suunnittelu Aseta kuormauskohteet oikeaan asentoon. Vältä siirtymistä yli kahden koneenmitan matkaa lyhyen kuormauskierroksen aikana. Vähennä kuormaus- ja kuljetuskierrosten siirtoetäisyyttä optimoimalla työmaan suunnittelu. 15

16 Helppo huoltaa Helppo pitää kunnossa ja helppo huoltaa Pääsy moottoritilaan Catin kalteva, yhdessä osassa avautuva konepeitto mahdollistaa vertaansa vailla olevan pääsyn moottoritilaan. Lisäksi sen muotoilua on parannettu kaikissa M-sarjan pyöräkuormaajissa niin, että pääsy moottoritilan huoltokohteisiin sekä öljyjen ja jäähdytysnesteen tason tarkastuslaseille on entistäkin helpompaa. Jäähdytysjärjestelmä Jäähdytysjärjestelmän 1 puhdistus ja huolto on yksinkertaista. Koska jäähdyttimissä on yhdeksän lamellia tuumaa kohden sekä rei itetty säleikkö, suurin osa ilmassa olevista roskista menee suoraan jäähdytyskennojen läpi. Hydrauliikkaöljyn jäähdytin ja ilmastointilaitteen lauhdutin kääntyvät ulos niin, että ne on helppo puhdistaa kummaltakin puolelta. Moottorin jäähdyttimen ja ilmasta-ilmaan-jälkijäähdyttimen (ATAAC) takaosaan pääsee käsiksi kääntämällä jäähdytinpaketin vasemmalla puolella olevan huoltoluukun alas. Lisävarusteena saatavaa säädettävää tuuletinta voi käyttää roskien poistamiseen jäähdytinkennoista vaihtamalla ilmavirran suunnan tarvittaessa. Huoltokeskukset Koneen huoltokeskukset elektroninen 2 ja hydraulinen 3 sisältävät keskeisiä huoltokohteita kätevästi maanpinnan tasolta käsiteltäviksi ryhmiteltyinä. Tämä parantaa kuljettajien ja huoltoteknikkojen turvallisuutta, helpottaa huoltoja ja lyhentää huoltoon käytettävää aikaa. Elektroninen huoltokeskus sijaitsee vasemman tasanteen alapuolella ja sisältää huoltovapaat akut, sulakerelepaneelin, päävirtakytkimen, maan tasolla olevan moottorin sammutuskytkimen, konepeiton avauskytkimen ja apukäynnistyskaapelien liittimen. Hydrauliset huoltokeskukset ovat nyt käytännössä samanlaisia koko M-sarjan mallistossa. Yhdenmukainen sijoittelu helpottaa M-sarjan eri mallien parissa työskentelevien huoltoteknikkojen työtä. 1 2 Mallien 980M ja 982M hydrauliikkajärjestelmien osien suojauksessa käytetään sekä täysvirtaussuodatusta että erillistä ohivirtaussuodatinpiiriä. Hydrauliikkaöljysäiliön paluulinjassa oleva suodatin suodattaa kaiken säiliöön palaavan öljyn. Lisäksi järjestelmässä on vuotoöljyn sihti sekä erillisenä omassa suodatuspiirissään oleva tiheämpi ohivirtaussuodatin, joka poistaa järjestelmästä pieniä hiukkasia jatkuvatoimisesti. Tämä monitasoinen ratkaisu varmistaa puhtaan hydrauliikkaöljyn ja estää tehokkaasti hydraulijärjestelmän likaantumista. Järjestelmään on lisätty myös jäähdyttimen ohitusventtiili nopeuttamaan hydrauliikkajärjestelmän lämpenemistä. 3 16

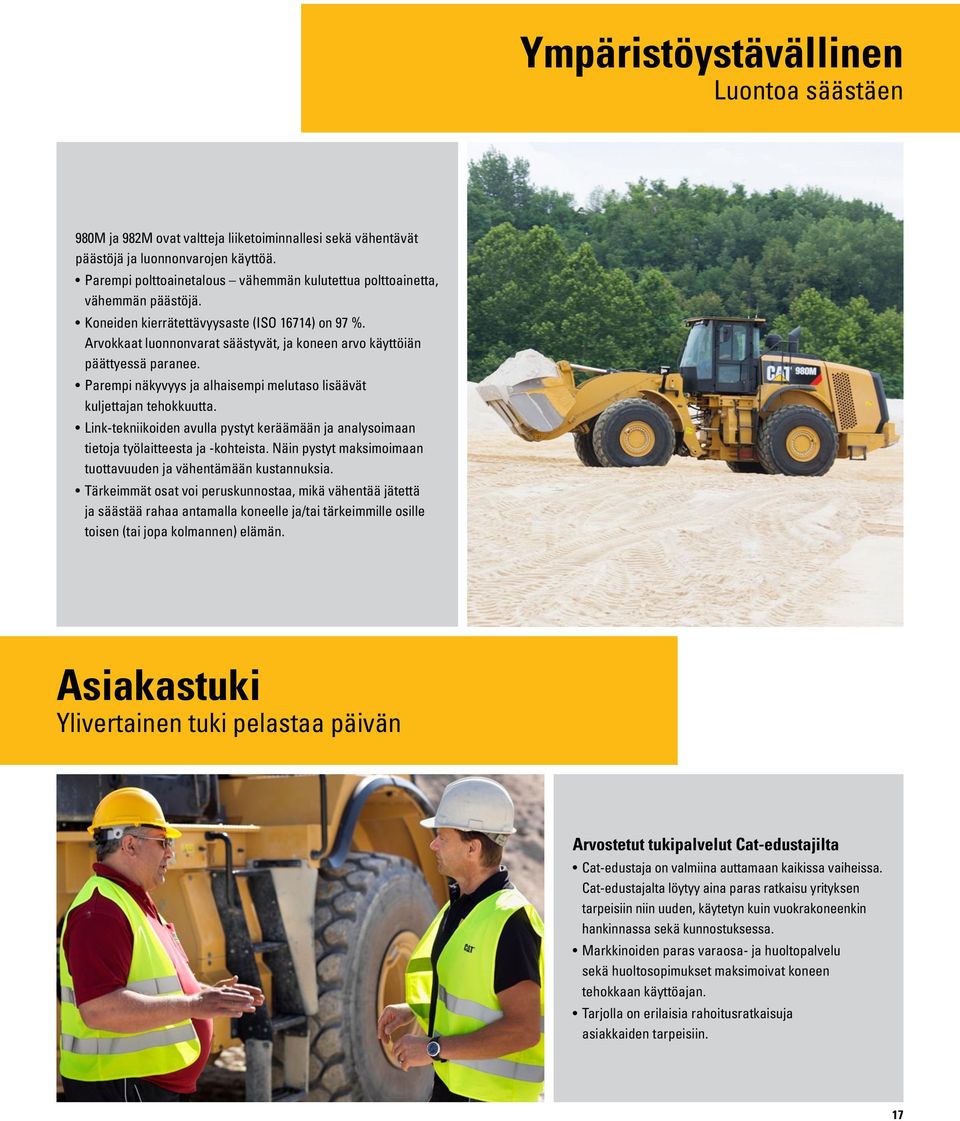

17 Ympäristöystävällinen Luontoa säästäen 980M ja 982M ovat valtteja liiketoiminnallesi sekä vähentävät päästöjä ja luonnonvarojen käyttöä. Parempi polttoainetalous vähemmän kulutettua polttoainetta, vähemmän päästöjä. Koneiden kierrätettävyysaste (ISO 16714) on 97 %. Arvokkaat luonnonvarat säästyvät, ja koneen arvo käyttöiän päättyessä paranee. Parempi näkyvyys ja alhaisempi melutaso lisäävät kuljettajan tehokkuutta. Link-tekniikoiden avulla pystyt keräämään ja analysoimaan tietoja työlaitteesta ja -kohteista. Näin pystyt maksimoimaan tuottavuuden ja vähentämään kustannuksia. Tärkeimmät osat voi peruskunnostaa, mikä vähentää jätettä ja säästää rahaa antamalla koneelle ja/tai tärkeimmille osille toisen (tai jopa kolmannen) elämän. Asiakastuki Ylivertainen tuki pelastaa päivän Arvostetut tukipalvelut Cat-edustajilta Cat-edustaja on valmiina auttamaan kaikissa vaiheissa. Cat-edustajalta löytyy aina paras ratkaisu yrityksen tarpeisiin niin uuden, käytetyn kuin vuokrakoneenkin hankinnassa sekä kunnostuksessa. Markkinoiden paras varaosa- ja huoltopalvelu sekä huoltosopimukset maksimoivat koneen tehokkaan käyttöajan. Tarjolla on erilaisia rahoitusratkaisuja asiakkaiden tarpeisiin. 17

18 980M- ja 982M-pyöräkuormaajien tekniset tiedot Moottori 980M Moottorimalli Enimmäisbruttoteho (1 700 r/min) SAE J1995 Enimmäisteho (1 700 r/min) ISO Enimmäisnettoteho (1 700 r/min) ISO 9249 Suurin bruttovääntömomentti (1 200 r/min) SAE J1995 Suurin vääntömomentti (1 200 r/min) ISO Suurin nettovääntömomentti (1 100 r/min) ISO 9249 Sisähalkaisija Isku Iskutilavuus Cat C13 ACERT 317 kw (431 hp) 313 kw (426 hp) 288 kw (392 hp) Nm Nm Nm 130 mm 157 mm 12,5 l ACERT-tekniikalla varustettu Cat-moottori täyttää EU:n vaiheen IV päästöstandardit. Kukin tehoarvo koskee ilmoitettua käyntinopeutta ilmoitetun standardin mukaisissa olosuhteissa testattuna. Ilmoitettu nettoteho on vauhtipyörältä saatavana oleva teho, kun moottorissa on varusteena puhallin, laturi, ilmanpuhdistin ja pakokaasujen jälkikäsittelyjärjestelmä. Ilmoitettu bruttoteho on mitattu tuulettimen käydessä täydellä nopeudella. Kauhat 980M Kauhojen tilavuudet 4,2-12,0 m³ Paino 980M Työpaino kg Paino on ilmoitettu seuraavalle konekokoonpanolle: Michelin 29.5R25 XLDD1 L4 -vyörenkaat, täydet nestesäiliöt, kuljettaja, vakiomallinen vastapaino, kylmäkäynnistyslaite, lokasuojat maantieajoon, Product Link, avoimet tasauspyörästöt (edessä/takana), hätäohjaus, äänieristys ja pultattavalla huulilevyllä varustettu 5,4 m3:n yleiskauha. Moottori 982M Moottorimalli Cat C13 ACERT Enimmäisbruttoteho (1 700 r/min) SAE J kw (442 hp) Enimmäisteho (1 700 r/min) ISO kw (436 hp) Enimmäisnettoteho (1 700 r/min) ISO kw (397 hp) Suurin bruttovääntömomentti (1 200 r/min) SAE J Nm Suurin vääntömomentti (1 200 r/min) ISO Nm Suurin nettovääntömomentti (1 100 r/min) ISO Nm Sisähalkaisija 130 mm Isku 157 mm Iskutilavuus 12,5 l ACERT-tekniikalla varustettu Cat-moottori täyttää EU:n vaiheen IV päästöstandardit. Kukin tehoarvo koskee ilmoitettua käyntinopeutta ilmoitetun standardin mukaisissa olosuhteissa testattuna. Ilmoitettu nettoteho on vauhtipyörältä saatavana oleva teho, kun moottorissa on varusteena puhallin, laturi, ilmanpuhdistin ja pakokaasujen jälkikäsittelyjärjestelmä. Ilmoitettu bruttoteho on mitattu tuulettimen käydessä täydellä nopeudella. Kauhat 982M Kauhojen tilavuudet 4,6-12,0 m³ Paino 982M Työpaino kg Paino on ilmoitettu seuraavalle konekokoonpanolle: Bridgestone 875/65R29 VLTS L4 -vyörenkaat, täydet nestesäiliöt, kuljettaja, vakiomallinen vastapaino, kylmäkäynnistyslaite, lokasuojat maantieajoon, Product Link, avoimet tasauspyörästöt (edessä/takana), hätäohjaus, äänieristys ja pultattavalla huulilevyllä varustettu 6,1 m3:n yleiskauha. 18

19 980M- ja 982M-pyöräkuormaajien tekniset tiedot Käyttötiedot 980M Staattinen kaatokuorma täysi kääntöasento 40 Joustavat renkaat Jäykät renkaat Murtovoima kg kg 224 kn Kohdassa Paino ilmoitetulle konekokoonpanolle. Tiedot täyttävät standardin ISO :2007 kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. Vaihteisto 980M Eteenpäin 1 6,9 km/h Eteenpäin 2 13,3 km/h Eteenpäin 3 23,5 km/h Eteenpäin 4 40,0 km/h Peruutus 1 7,8 km/h Peruutus 2 15,2 km/h Peruutus 3 26,9 km/h Peruutus 4 40,0 km/h Enimmäisajonopeus vakioajoneuvolla kauhan ollessa tyhjänä ja käytettäessä vakiomallisia L4-renkaita, joiden vierintäsäde on 933 mm. Melu 980M Seuraavassa esitetyt lukemat koskevat vain tiettyjä käyttöolosuhteita. Koneen äänenpainetaso ja kuljettajaan kohdistuva äänenpainetaso vaihtelevat moottorin ja jäähdytyspuhaltimen nopeuden mukaan. Kuulonsuojaimet voivat olla tarpeen, jos ohjaamoa ei ole huollettu oikein tai jos ovia tai ikkunoita pidetään pitkään auki meluisassa ympäristössä. Kuljettajaan kohdistuva äänenpainetaso (ISO 6396:2008) 72 db(a)* Ulkopuolinen äänentehotaso (ISO 6395:2008) 109 L wa ** * Ilmoitettu käyttäjään kohdistuva dynaaminen äänenpainetaso vakiokokoonpanolle on mitattu ISO 6396:2008 -standardin mukaisesti, kun tuulettimen nopeus on 70 prosenttia enimmäisarvostaan. ** Koneeseen merkitty ulkopuolinen äänentehotaso on mitattu Euroopan unionin direktiivissä 2000/14/EY (muutettu direktiivissä 2005/88/EY) määritetyin menetelmin ja siinä määritellyissä olosuhteissa. Käyttötiedot 982M Staattinen kaatokuorma täysi kääntöasento 40 Joustavat renkaat kg Jäykät renkaat kg Murtovoima 260 kn Kohdassa Paino ilmoitetulle konekokoonpanolle. Tiedot täyttävät standardin ISO :2007 kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. Vaihteisto 982M Eteenpäin 1 6,2 km/h Eteenpäin 2 11,9 km/h Eteenpäin 3 21,1 km/h Eteenpäin 4 37,5 km/h Peruutus 1 7,0 km/h Peruutus 2 13,6 km/h Peruutus 3 24,1 km/h Peruutus 4 40,0 km/h Enimmäisajonopeus vakioajoneuvolla kauhan ollessa tyhjänä ja käytettäessä vakiomallisia L4-renkaita, joiden vierintäsäde on 914 mm. Melu 982M Seuraavassa esitetyt lukemat koskevat vain tiettyjä käyttöolosuhteita. Koneen äänenpainetaso ja kuljettajaan kohdistuva äänenpainetaso vaihtelevat moottorin ja jäähdytyspuhaltimen nopeuden mukaan. Kuulonsuojaimet voivat olla tarpeen, jos ohjaamoa ei ole huollettu oikein tai jos ovia tai ikkunoita pidetään pitkään auki meluisassa ympäristössä. Kuljettajaan kohdistuva äänenpainetaso (ISO 6396:2008) 72 db(a)* Ulkopuolinen äänentehotaso (ISO 6395:2008) 110 l wa ** * Ilmoitettu käyttäjään kohdistuva dynaaminen äänenpainetaso vakiokokoonpanolle on mitattu ISO 6396:2008 -standardin mukaisesti, kun tuulettimen nopeus on 70 prosenttia enimmäisarvostaan. ** Koneeseen merkitty ulkopuolinen äänentehotaso on mitattu Euroopan unionin direktiivissä 2000/14/EY (muutettu direktiivissä 2005/88/EY) määritetyin menetelmin ja siinä määritellyissä olosuhteissa. 19

20 980M- ja 982M-pyöräkuormaajien tekniset tiedot Hydrauliikkajärjestelmä Akselit Työlaitteen pumpun tyyppi Työlaitejärjestelmä Pumpun enimmäistuotto (2 250 r/min) Suurin käyttöpaine Lisävarusteena oleva 3. toiminto Enimmäisvirtaus Lisävarusteena oleva 3. toiminto Enimmäispaine Hydraulinen kiertoaika nimelliskuormalla: Nosto kantoasennosta Tyhjennys, enimmäisnosto Lasku, tyhjä, kellunta alas Yhteensä Jarrut Jarrut Säätötilavuusmäntä 445 l/min kpa 240 l/min kpa 5,3 sekuntia 1,7 sekuntia 3,1 sekuntia 10,1 sekuntia Jarrut täyttävät standardin ISO 3450 vaatimukset Edessä Takana Suurin yhden pyörän pystyliikevara Ohjaamo ROPS/FOPS-rakenne Täyttötilavuudet Polttoainesäiliö DEF-säiliö Jäähdytysjärjestelmä Kampikammio Vaihteisto Tasauspyörästö ja päätepyörästö edessä Tasauspyörästö ja päätepyörästö takana Hydrauliikkaöljysäiliö Kiinteä Liikevara ±13 astetta 549 mm ROPS/FOPS-rakenne täyttää standardien ISO 3471 ja ISO 3449 taso II vaatimukset 441 l 21 l 53 l 37 l 90 l 84 l 84 l 180 l 20
