972K. Pyöräkuormaaja. Moottori Moottorimalli

Transkriptio

1 972K Pyöräkuormaaja Moottori Moottorimalli Cat C9.3 ACERT Enimmäisnettoteho (1 800 r/min) ISO kw 288 hv Enimmäisnettoteho (1 800 r/min) ISO hv (metrijärjestelmä) Enimmäisnettoteho (1 800 r/min) SAE J kw 288 hv Kauhat Kauhojen tilavuudet 2,9 m 3 9,9 m 3 3,75 yd 3 13,0 yd 3 Painot Työpaino kg lb 4,8 m 3 :n (6,3 yd 3 :n) yleiskauhoilla (pultattavat t).

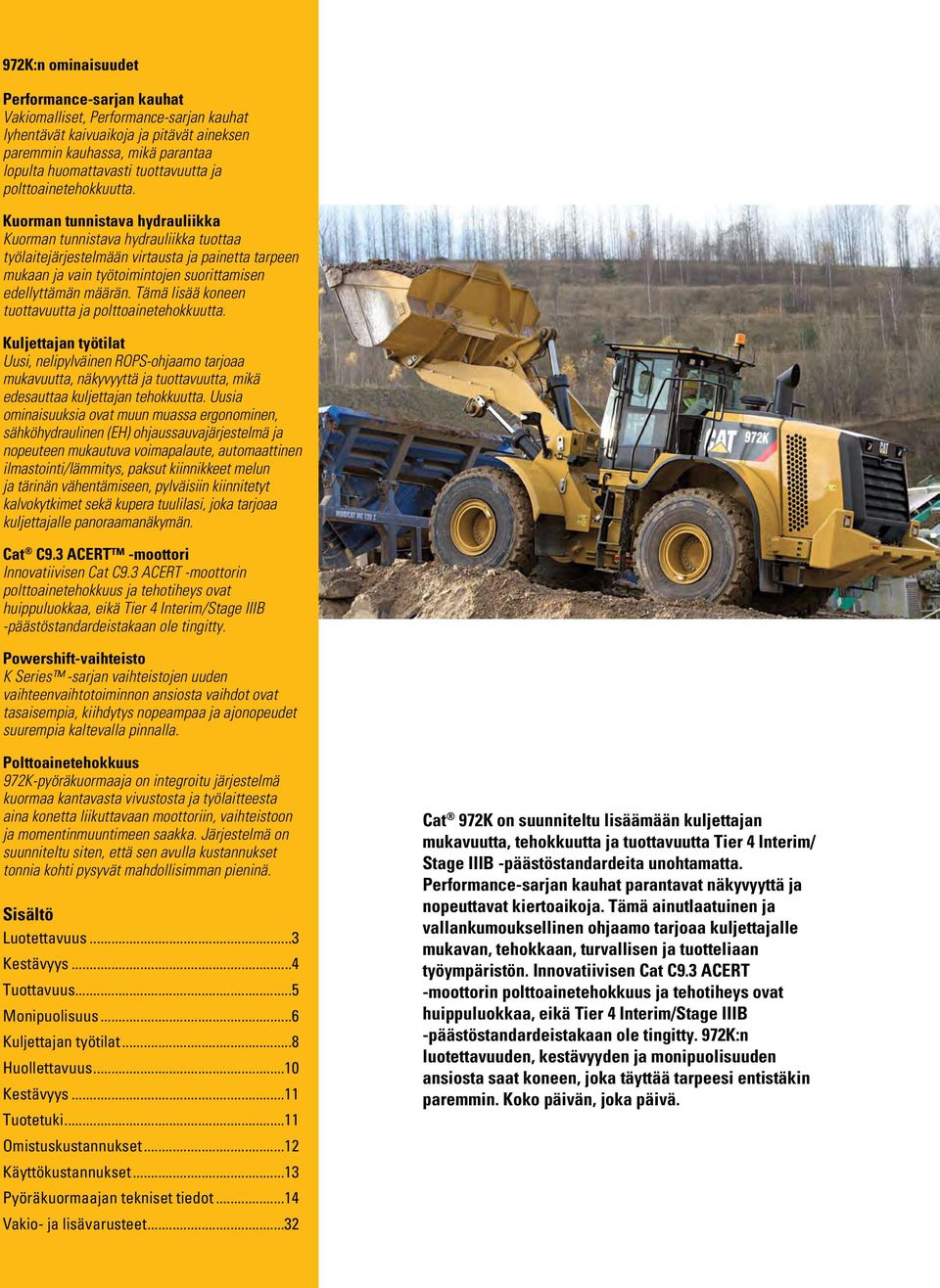

2 972K:n ominaisuudet Performance-sarjan kauhat Vakiomalliset, Performance-sarjan kauhat lyhentävät kaivuaikoja ja pitävät aineksen paremmin kauhassa, mikä parantaa lopulta huomattavasti tuottavuutta ja polttoainetehokkuutta. Kuorman tunnistava hydrauliikka Kuorman tunnistava hydrauliikka tuottaa työlaitejärjestelmään virtausta ja painetta tarpeen mukaan ja vain työtoimintojen suorittamisen edellyttämän määrän. Tämä lisää koneen tuottavuutta ja polttoainetehokkuutta. Kuljettajan työtilat Uusi, nelipylväinen ROPS-ohjaamo tarjoaa mukavuutta, näkyvyyttä ja tuottavuutta, mikä edesauttaa kuljettajan tehokkuutta. Uusia ominaisuuksia ovat muun muassa ergonominen, sähköhydraulinen (EH) ohjaussauvajärjestelmä ja nopeuteen mukautuva voimapalaute, automaattinen ilmastointi/lämmitys, paksut kiinnikkeet melun ja tärinän vähentämiseen, pylväisiin kiinnitetyt kalvokytkimet sekä kupera tuulilasi, joka tarjoaa kuljettajalle panoraamanäkymän. Cat C9.3 ACERT -moottori Innovatiivisen Cat C9.3 ACERT -moottorin polttoainetehokkuus ja tehotiheys ovat huippuluokkaa, eikä Tier 4 Interim/Stage IIIB -päästöstandardeistakaan ole tingitty. Powershift-vaihteisto K Series -sarjan vaihteistojen uuden vaihteenvaihtotoiminnon ansiosta vaihdot ovat tasaisempia, kiihdytys nopeampaa ja ajonopeudet suurempia kaltevalla pinnalla. Polttoainetehokkuus 972K-pyöräkuormaaja on integroitu järjestelmä kuormaa kantavasta vivustosta ja työlaitteesta aina konetta liikuttavaan moottoriin, vaihteistoon ja momentinmuuntimeen saakka. Järjestelmä on suunniteltu siten, että sen avulla kustannukset tonnia kohti pysyvät mahdollisimman pieninä. Sisältö Luotettavuus...3 Kestävyys...4 Tuottavuus...5 Monipuolisuus...6 Kuljettajan työtilat...8 Huollettavuus...10 Kestävyys...11 Tuotetuki...11 Omistuskustannukset...12 Käyttökustannukset...13 Pyöräkuormaajan tekniset tiedot...14 Vakio- ja lisävarusteet...32 Cat 972K on suunniteltu lisäämään kuljettajan mukavuutta, tehokkuutta ja tuottavuutta Tier 4 Interim/ Stage IIIB -päästöstandardeita unohtamatta. Performance-sarjan kauhat parantavat näkyvyyttä ja nopeuttavat kiertoaikoja. Tämä ainutlaatuinen ja vallankumouksellinen ohjaamo tarjoaa kuljettajalle mukavan, tehokkaan, turvallisen ja tuotteliaan työympäristön. Innovatiivisen Cat C9.3 ACERT -moottorin polttoainetehokkuus ja tehotiheys ovat huippuluokkaa, eikä Tier 4 Interim/Stage IIIB -päästöstandardeistakaan ole tingitty. 972K:n luotettavuuden, kestävyyden ja monipuolisuuden ansiosta saat koneen, joka täyttää tarpeesi entistäkin paremmin. Koko päivän, joka päivä.

3 Luotettavuus Testattu ja hyväksi havaittu. Heti valmiina käyttöön. Rakenteet K Series -sarja sisältää lukuisia osia, joiden suunnittelu on osoittautunut äärimmäisen luotettavaksi monen tuotesukupolven aikana. Strata-esipuhdistin Järjestelmä poistaa 93 % ilman pölyhiukkasista jo ennen ilman kulkeutumista moottorin tuloilman ensiösuodattimeen. Esipuhdistimen kiinteät siivet saavat tuloilman pyörimään, jolloin pöly ja roska painuvat keskipakovoiman avulla puhdistimen pinnoille. Sieltä lika poistetaan pakokaasun mukana samalla, kun puhdas ilma virtaa puhdistimen keskeltä ensiöilmansuodattimeen. Järjestelmän suurimpana etuna on suodattimen tavallista pidempi käyttöikä. Paketti kylmäkäynnistykseen ja suuriin korkeuksiin Uudessa, lisävarusteena saatavassa kylmäkäynnistyspaketissa on tuuletinpumpun ohitus, vaihteistopumpun ohitus, tehokkaampi akku sekä moottorinlämmittimen pistoke/johto. Ohitusjärjestelmät alentavat moottorin passiivista kuormitusta, ja tehokkaamman akun ansiosta moottorin kierrokset nousevat kylmäkäynnistyksessä. Uusi, K-sarjan lisävarusteena saatava kylmäkäynnistyspaketti parantaa huomattavasti koneen käynnistämistä kylmissä olosuhteissa. Järjestelmän ansiosta kone käynnistyy helpommin myös korkealla merenpinnan yläpuolella työskenneltäessä. Valvontaohjelmat Minkä tahansa laitteiston luotettavan toiminnan edellytyksenä on tuotteen kunnon valvonta. Monet Caterpillarin tarjoamista ohjelmista nopeuttavat ja helpottavat asiakkaan laitteiston kunnon tarkkailua. Näitä ohjelmia ovat muun muassa Product Link, VisionLink ja S O S SM Services. Arvostetut tukipalvelut Cat-edustajilta Olipa kyse sitten oikean koneen valinnasta tai asiantuntevasta avusta, Cat-edustajasi tarjoavat parasta myynti- ja huoltopalvelua. Pidä kustannukset kurissa ennaltaehkäisevien huolto-ohjelmien, kuten S O S SM -analyysin tai monipuolisten asiakastukisopimusten, avulla. Luokkansa paras varaosien saatavuus takaa sen, että tuottavuutesi ei kärsi. Cat-edustajat voivat jopa auttaa kuljettajien kouluttamisessa ja tuoda näin yrityksellesi lisätuottoa. Kun on koneen korjauksen aika, Cat-edustajasi voi auttaa sinua säästämään vieläkin enemmän aitojen Cat Reman -varaosien avulla. Saat saman takuun ja luotettavuuden kuin uutta tuotetta ostaessasi, mutta säästät % voimansiirto- ja hydrauliikkakomponenttien kustannuksissa. 3

4 Kestävyys Täyttää tarpeesi entistäkin paremmin Rungot Robottihitsattu, kaksiosainen runkomalli on koneen kestävä ja luotettava perusta, joka parantaa vakautta, suorituskykyä ja huollettavuutta. Lujatekoinen nivelkoukkujärjestelmä liittää etu- ja takarungon toisiinsa, jolloin koneen kestävyys paranee entisestään. Linjat on nyt reititetty nivelen poikki, mikä selkeyttää valmistusprosessia ja parantaa luotettavuutta ja kestävyyttä. Moottori Uusi Cat C9.3 ACERT -moottori on suunniteltu tehotiheyden optimointiin. Moottorissa on hyödynnetty useita eri tekniikoita, joilla säädellyt päästöt pysyvät alhaisina huippuluokan suorituskykyä ja polttoainetehokkuutta unohtamatta. Päivitetty, elektroninen ADEM 4 -ohjausmoduuli säätelee palamisprosessia, ja uusi korkeapaineinen yhteisruiskutusjärjestelmä mahdollistaa ruiskutuksen tarkan ajoituksen puhdasta ja tehokasta palamisprosessia varten. Kestävä Cat Clean Emissions -moduuli on kiinnitetty tukevasti kumikiinnikkeillä omalle lavalleen moottorin yläpuolelle. Siinä on hapetuskatalysaattori, dieselhiukkassuodatin ja Cat-puhdistusjärjestelmä. Puhdistusprosessi, jossa dieselhiukkassuodattimesta poistetaan nokea, on täysin automatisoitu eikä se keskeytä koneen työjaksoa. Päästöt 972K:ssa on Cat C9.3 ACERT -moottori sekä Cat Clean Emissions -moduuli. Yhdessä ne vastaavat asiakkaiden suorituskyky- ja tehokkuusvaatimuksiin ja täyttävät samalla Tier 4 Interim/Stage IIIB -päästöstandardit. Kuusisylinterinen, elektroninen moottori on turboahdettu ja jälkijäähdytetty. ACERT -tekniikka muodostuu elektroniikasta, polttoainejärjestelmistä, ilmanhallintajärjestelmistä sekä jälkikäsittelyosista. Järjestelmä on optimoitu moottorin koon, sovellustyypin ja maantieteellisen työskentelysijainnin mukaan. Tekniikoiden järjestelmällinen ja strateginen soveltaminen auttaa meitä täyttämään asiakkaiden korkeat odotukset tuottavuudesta, polttoainetehokkuudesta, luotettavuudesta ja huoltoväleistä. Akselit 972K:n akselit on suunniteltu kestämään äärimmäisiä käyttösovelluksia ja tarjoamaan luotettavaa tehokkuutta ja pitkää käyttöikää. Etuakseli on asennettu kiinteästi runkoon, jossa se ottaa vastaan työskentelyssä syntyvät sisäiset vääntörasitukset ja tukee pyöräkuormaajan painoa. Takaakseli kallistuu jopa ±13 astetta, minkä ansiosta kaikki neljä pyörää pysyvät maassa epätasaisimmassakin maastossa. 4

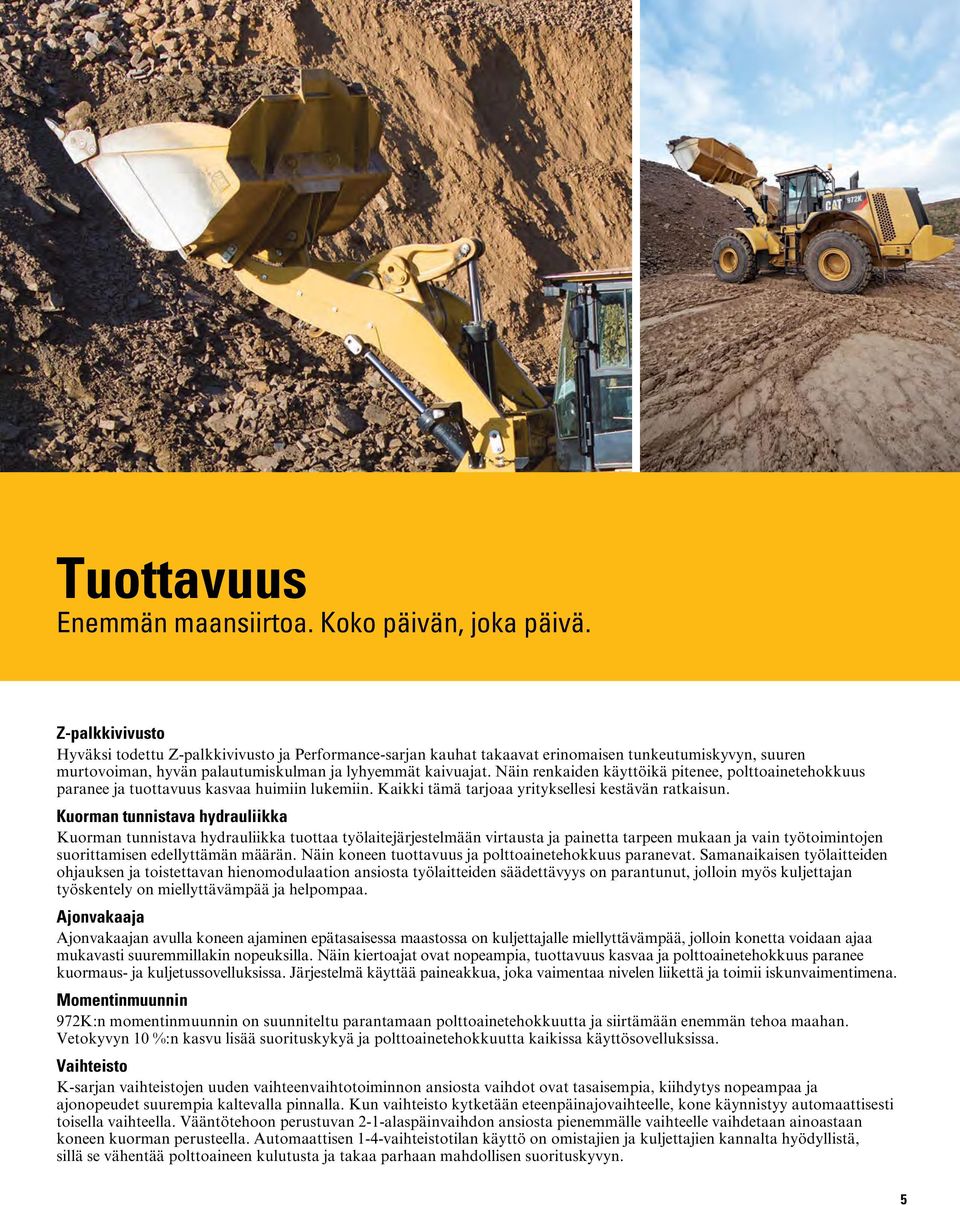

5 Tuottavuus Enemmän maansiirtoa. Koko päivän, joka päivä. Z-palkkivivusto Hyväksi todettu Z-palkkivivusto ja Performance-sarjan kauhat takaavat erinomaisen tunkeutumiskyvyn, suuren murtovoiman, hyvän palautumiskulman ja lyhyemmät kaivuajat. Näin renkaiden käyttöikä pitenee, polttoainetehokkuus paranee ja tuottavuus kasvaa huimiin lukemiin. Kaikki tämä tarjoaa yrityksellesi kestävän ratkaisun. Kuorman tunnistava hydrauliikka Kuorman tunnistava hydrauliikka tuottaa työlaitejärjestelmään virtausta ja painetta tarpeen mukaan ja vain työtoimintojen suorittamisen edellyttämän määrän. Näin koneen tuottavuus ja polttoainetehokkuus paranevat. Samanaikaisen työlaitteiden ohjauksen ja toistettavan hienomodulaation ansiosta työlaitteiden säädettävyys on parantunut, jolloin myös kuljettajan työskentely on miellyttävämpää ja helpompaa. Ajonvakaaja Ajonvakaajan avulla koneen ajaminen epätasaisessa maastossa on kuljettajalle miellyttävämpää, jolloin konetta voidaan ajaa mukavasti suuremmillakin nopeuksilla. Näin kiertoajat ovat nopeampia, tuottavuus kasvaa ja polttoainetehokkuus paranee kuormaus- ja kuljetussovelluksissa. Järjestelmä käyttää paineakkua, joka vaimentaa nivelen liikettä ja toimii iskunvaimentimena. Momentinmuunnin 972K:n momentinmuunnin on suunniteltu parantamaan polttoainetehokkuutta ja siirtämään enemmän tehoa maahan. Vetokyvyn 10 %:n kasvu lisää suorituskykyä ja polttoainetehokkuutta kaikissa käyttösovelluksissa. Vaihteisto K-sarjan vaihteistojen uuden vaihteenvaihtotoiminnon ansiosta vaihdot ovat tasaisempia, kiihdytys nopeampaa ja ajonopeudet suurempia kaltevalla pinnalla. Kun vaihteisto kytketään eteenpäinajovaihteelle, kone käynnistyy automaattisesti toisella vaihteella. Vääntötehoon perustuvan 2-1-alaspäinvaihdon ansiosta pienemmälle vaihteelle vaihdetaan ainoastaan koneen kuorman perusteella. Automaattisen 1-4-vaihteistotilan käyttö on omistajien ja kuljettajien kannalta hyödyllistä, sillä se vähentää polttoaineen kulutusta ja takaa parhaan mahdollisen suorituskyvyn. 5

6 Monipuolisuus Työlaitteet kaikkiin tarpeisiin Työmaavaatimusten mukaiset työlaitteet 972K-pyöräkuormaajalle on saatavilla laaja valikoima työlaitteita ja kauhatyyppejä, joiden avulla voit räätälöidä koneesi juuri käyttötarkoitukseesi sopivaksi. Valikoimaan kuuluu muun muassa Performance-sarjan kauhoja, erityiskauhoja (monitoimi, sivutyhjennys, jätehuolto, puuhake), lavahaarukoita, tukkihaarukoita, haravia (yläkourilla tai ilman) sekä auroja (kulma- tai V-malli). Kaikki lisävarusteet ovat saatavilla tappikiinnityksellä tai pikakiinnittimellä. Performance-sarjan kauhat: Helppo kuormaus, polttoainetehokas, suurempi kuorma Järjestelmäpohjaisen lähestymistavan ansiosta Performancesarjan kauhoissa kauhan muoto sekä koneen vivusto, paino ja nosto- ja kallistuskyky ovat täydellisessä tasapainossa. Kuljettajat saavat nauttia lyhyemmistä kaivuajoista ja aineksen paremmasta pysymisestä kauhassa, mikä parantaa lopulta huomattavasti tuottavuutta ja polttoainetehokkuutta. Alhaisemmat käyttökustannukset Performance-sarjan kauhojen pidemmän pohjan ansiosta kauha kaivautuu tehokkaasti kaivettavaan materiaaliin, ja kuljettaja näkee helposti kauhan täyttymisen. Lyhyempi kaivuaika tarkoittaa pienempää polttoaineen kulutusta ja renkaiden pidempää käyttöikää. Ainutlaatuinen ohikaatosuojus suojelee ohjaamoa ja vivuston osia kauhasta putoavalta materiaalilta. Parempi tuottavuus Performance-sarjan kauhat yltävät korkeampiin täyttökertoimiin: % koneen käyttötarkoituksesta ja materiaalin tyypistä riippuen. Kauhoissa on optimoitu muotoilu, jossa kauhan aukko on yhdenmukainen koneen vivuston kanssa. Lisäksi kauhan käyrä sivuprofiili tehostaa materiaalin pysymistä kauhassa. Optimoitu muotoilu takaa ylivoimaisen suorituskyvyn. Performance-sarjan kauhatyypit Performance-sarja sisältää yleiskäyttöön, materiaalin käsittelyyn ja materiaalin raskaskäsittelyyn tarkoitettuja kauhoja sekä louhos- ja kevytmateriaalikauhoja. 6

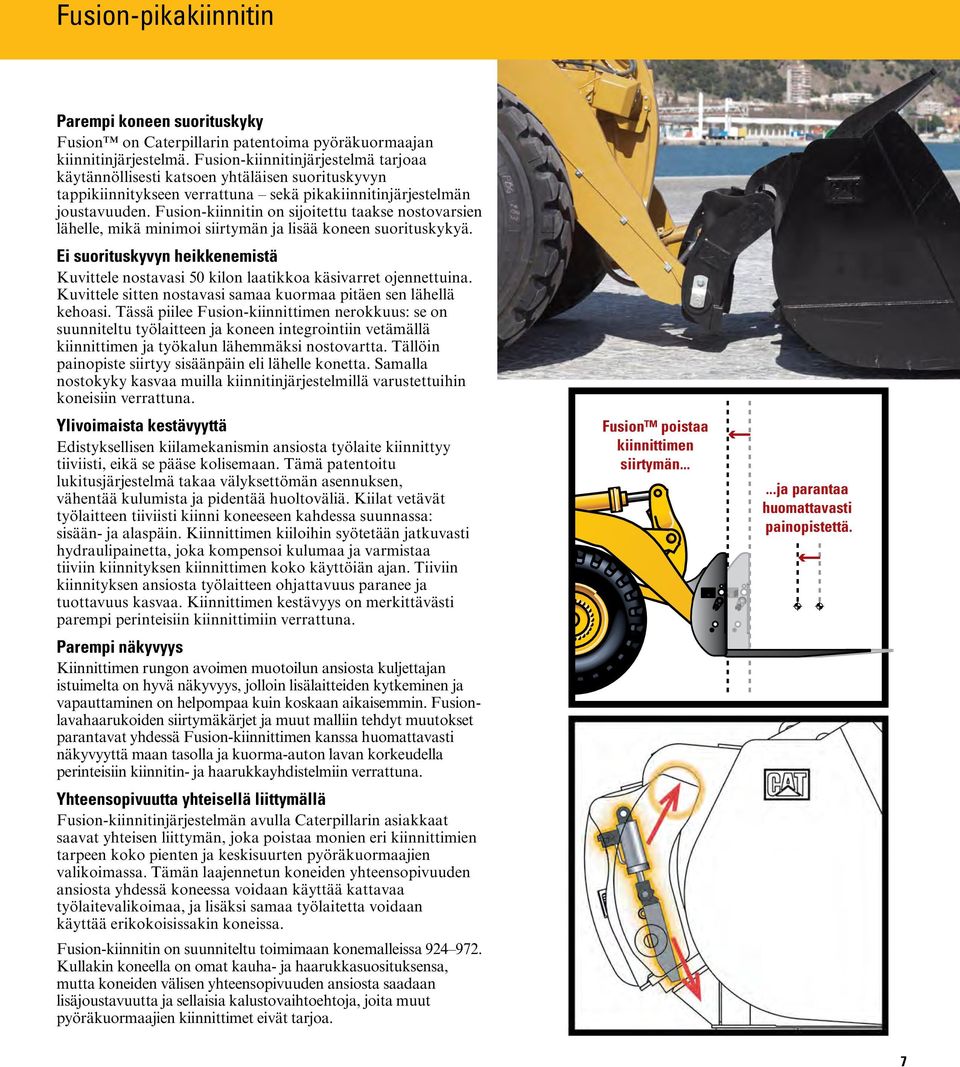

7 Fusion-pikakiinnitin Parempi koneen suorituskyky Fusion on Caterpillarin patentoima pyöräkuormaajan kiinnitinjärjestelmä. Fusion-kiinnitinjärjestelmä tarjoaa käytännöllisesti katsoen yhtäläisen suorituskyvyn tappikiinnitykseen verrattuna sekä pikakiinnitinjärjestelmän joustavuuden. Fusion-kiinnitin on sijoitettu taakse nostovarsien lähelle, mikä minimoi siirtymän ja lisää koneen suorituskykyä. Ei suorituskyvyn heikkenemistä Kuvittele nostavasi 50 kilon laatikkoa käsivarret ojennettuina. Kuvittele sitten nostavasi samaa kuormaa pitäen sen lähellä kehoasi. Tässä piilee Fusion-kiinnittimen nerokkuus: se on suunniteltu työlaitteen ja koneen integrointiin vetämällä kiinnittimen ja työkalun lähemmäksi nostovartta. Tällöin painopiste siirtyy sisäänpäin eli lähelle konetta. Samalla nostokyky kasvaa muilla kiinnitinjärjestelmillä varustettuihin koneisiin verrattuna. Ylivoimaista kestävyyttä Edistyksellisen kiilamekanismin ansiosta työlaite kiinnittyy tiiviisti, eikä se pääse kolisemaan. Tämä patentoitu lukitusjärjestelmä takaa välyksettömän asennuksen, vähentää kulumista ja pidentää huoltoväliä. Kiilat vetävät työlaitteen tiiviisti kiinni koneeseen kahdessa suunnassa: sisään- ja alaspäin. Kiinnittimen kiiloihin syötetään jatkuvasti hydraulipainetta, joka kompensoi kulumaa ja varmistaa tiiviin kiinnityksen kiinnittimen koko käyttöiän ajan. Tiiviin kiinnityksen ansiosta työlaitteen ohjattavuus paranee ja tuottavuus kasvaa. Kiinnittimen kestävyys on merkittävästi parempi perinteisiin kiinnittimiin verrattuna. Parempi näkyvyys Kiinnittimen rungon avoimen muotoilun ansiosta kuljettajan istuimelta on hyvä näkyvyys, jolloin lisälaitteiden kytkeminen ja vapauttaminen on helpompaa kuin koskaan aikaisemmin. Fusionlavahaarukoiden siirtymäkärjet ja muut malliin tehdyt muutokset parantavat yhdessä Fusion-kiinnittimen kanssa huomattavasti näkyvyyttä maan tasolla ja kuorma-auton lavan korkeudella perinteisiin kiinnitin- ja haarukkayhdistelmiin verrattuna. Yhteensopivuutta yhteisellä liittymällä Fusion-kiinnitinjärjestelmän avulla Caterpillarin asiakkaat saavat yhteisen liittymän, joka poistaa monien eri kiinnittimien tarpeen koko pienten ja keskisuurten pyöräkuormaajien valikoimassa. Tämän laajennetun koneiden yhteensopivuuden ansiosta yhdessä koneessa voidaan käyttää kattavaa työlaitevalikoimaa, ja lisäksi samaa työlaitetta voidaan käyttää erikokoisissakin koneissa. Fusion-kiinnitin on suunniteltu toimimaan konemalleissa Kullakin koneella on omat kauha- ja haarukkasuosituksensa, mutta koneiden välisen yhteensopivuuden ansiosta saadaan lisäjoustavuutta ja sellaisia kalustovaihtoehtoja, joita muut pyöräkuormaajien kiinnittimet eivät tarjoa. Fusion poistaa kiinnittimen siirtymän......ja parantaa huomattavasti painopistettä. 7

8 Kuljettajan työtilat Turvallinen. Mukava. Toimiva. Sähköhydraulinen (EH) ohjaussauvajärjestelmä ja nopeuteen mukautuva voimapalaute Markkinoiden parhaassa EH-ohjaussauvajärjestelmässä yhdistyvät kuljettajan mukavuus ja tarkka ohjaus, jotka takaavat kuljettajalle vakaan työskentely-ympäristön. Järjestelmään kuuluva voimapalautemoottori säätää ergonomisen ohjaussauvan kallistukseen vaadittavaa voimaa automaattisesti ajonopeuden mukaan. Näin ohjattavuus on huippuluokkaa missä tahansa käyttösovelluksissa ja ilmastoissa. Sähköhydraulinen ohjauspyörä on tarvittaessa saatavilla lisävarusteena. Työlaitteiden hallintalaitteet (EH) Istuimeen kiinnitetyt, yksiakseliset työlaitteiden hallintavivut antavat kuljettajalle mahdollisuuden työlaitteen tarkkaan ohjaukseen. Istuimen mukana liikkuvat vivut tarjoavat äärimmäistä ajomukavuutta. Ohjaamosta käsin ohjelmoitavat rajoittimet ja automaattinen sylinterin vaimennus lisäävät kuljettajan mukavuutta ja tuottavuutta koko työvuoron ajan. Työlaitteiden ohjaussauvat ovat saatavilla lisävarusteina 2 V:n ja 3 V:n hydrauliikkajärjestelmiin. Istuin Optimoitu Cat-istuinjärjestelmä on säädettävissä kuudella eri tavalla kaikenkokoisia kuljettajia varten. Istuimessa on yksiosainen selkänoja, joka tukee selkää lantion alueelta hartioihin asti. Istuinmukavuutta voidaan lisätä säätämällä suurikokoisia käsinojia ylös-, alas-, eteen- ja taaksepäin. Ohjaamon istuimeen on saatavilla lisävarusteina lämmitetty selkänoja ja pehmuste. Tärinä ja melu Uudet, paksut ohjaamokiinnikkeet kiinnittävät ohjaamon koneen runkoon vähentäen melua ja tärinää, jolle kuljettaja altistuu. Näin kuljettaja on levännyt ja toimii tehokkaasti ja tuottavasti. Koko päivän, joka päivä. Tietonäyttö Keskellä olevassa näyttöpaneelissa on suurikokoinen tekstikenttä, viisi analogityyppistä mittaria sekä LEDvaroitusvaloja. Suuri tekstikenttä antaa tekstimuotoista tietoa koneen toiminnasta, toimintojen aktivoinnista ja järjestelmän vianmäärityksestä ja kalibroinnista. Viiden suurikokoisen, analogityyppisen mittarin avulla kuljettaja selvittää helposti, toimivatko keskeiset järjestelmät normaalilla toiminta-alueella. Tietonäyttöön on lisätty nollattava matkalaskuri, joka näyttää tietoa polttoaineen keskimääräisestä kulutuksesta, kulutetun polttoaineen kokonaismäärästä, polttoaineen kulutuksesta joutokäynnin aikana, joutokäyntiajasta, toiminta-ajasta, ajetusta matkasta jne. Ruudun sivussa sijaitsevat navigointipainikkeet avustavat määrityksissä ja eri toiminnoissa. 8

9 Automaattinen ilmastonhallinta ja ilmanlaatu Uusi ilmastonhallintajärjestelmä säätää ilman lämpötilan ja tuulettimen nopeuden automaattisesti kuljettajan asettaman ilmastoasetuksen mukaisiksi. Ohjaamon ilmansuodatusjärjestelmä kierrättää 90 % ohjaamon ilmasta. Järjestelmä voidaan nyt huoltaa ohjaamon ulkopuolelta käsin, jolloin ilmanlaatu ja ohjaamon puhtaus pysyvät mahdollisimman hyvinä. Uusi ilmastoinnin tiivistysjärjestelmä pitää kylmäaineen erillään ja estää näin järjestelmän sammumisen. Yhdessä nämä järjestelmät auttavat kuljettajaa pysymään tehokkaana ja tuottavana koko työvuoron ajan. Ohjaamoon nousu ja sieltä poistuminen Järkevästi sijoitetut tukitangot ja portaiden 10 asteen kaltevuus eteenpäin helpottavat ohjaamoon nousua. Tarvittaessa lisämukavuutta saadaan lisävarusteena saatavilla, sisäänvedettävillä portailla, joiden kaltevuus on 18 astetta. Uusi, leveämpi ja saranoitu etuovi voidaan avata ja sulkea istuen, mikä helpottaa huomattavasti ohjaamoon nousua ja sieltä poistumista. Kaksi uutta vasemman- ja oikeanpuolista liukuikkunaa voidaan avata ja sulkea yhdellä kädellä istuimelta käsin. Tämä helpottaa viestintää maan tasalla olevan henkilökunnan kanssa. Näkyvyys Näkyvyyttä on lisätty poistamalla ohjauspyörä, lisäämällä kupera tuulilasi sekä poistamalla kaksi ohjaamon pylvästä. Ohjaamon selkeän ja esteettömän panoraamanäkymän ansiosta koneen käyttö on turvallista. Ohjaamoon on kiinnitetty ulkoisia taustapeilejä, jotta ohjaamosta on erinomainen näkyvyys kaikkiin suuntiin. Ulkoiset peilit taittuvat kokoon leveyssuunnassa, jolloin ikkuna voidaan puhdistaa nopeasti ja turvallisesti etulavalta käsin. Lisävarusteena saatavat, lämmitetyt ja sähkökäyttöiset peilit lisäävät näkyvyyttä entisestään kylmissä olosuhteissa. Takakamera Uusi, vakiovarusteena toimitettava takakamera lisää näkyvyyttä huomattavasti. Kamera sijaitsee ritilässä olevassa taskussa, jossa se pysyy suojassa vaurioilta ja luonnonvoimilta. Kamera voidaan asettaa aktivoitumaan vain vaihteiston ollessa peruutustilassa. Näin ohjaamossa on mahdollisimman vähän häiriötekijöitä erityisesti hämärissä olosuhteissa työskenneltäessä. Takaosan kahdella työskentelyvalolla pystytään parantamaan näkyvyyttä vähäisessä valossa. Ohjauspaneelit ja seisontajarrun kytkin Oikealla edessä sijaitsevaan ROPS-pylvääseen sijoitetuissa ohjauspaneeleissa on suuria kalvokytkimiä, joita on helppo käyttää jopa käsineet kädessä. Kalvokytkimissä on kytkentää tai tilaa ilmaisevia LED-valoja, ja kytkimet myös naksahtavat kytkennän merkiksi. Kunkin kalvokytkimen ISO-symbolit on läpivalettu, jotta merkit eivät kulu pois ajan myötä. Uusi help -ohjetoiminto selittää kunkin kalvokytkimen toiminnan. Kaksiasentoisella keinukytkimellä puolestaan kytketään sähköhydraulinen seisontajarru, joka kytkeytyy myös automaattisesti koneen sammutuksen yhteydessä. 9

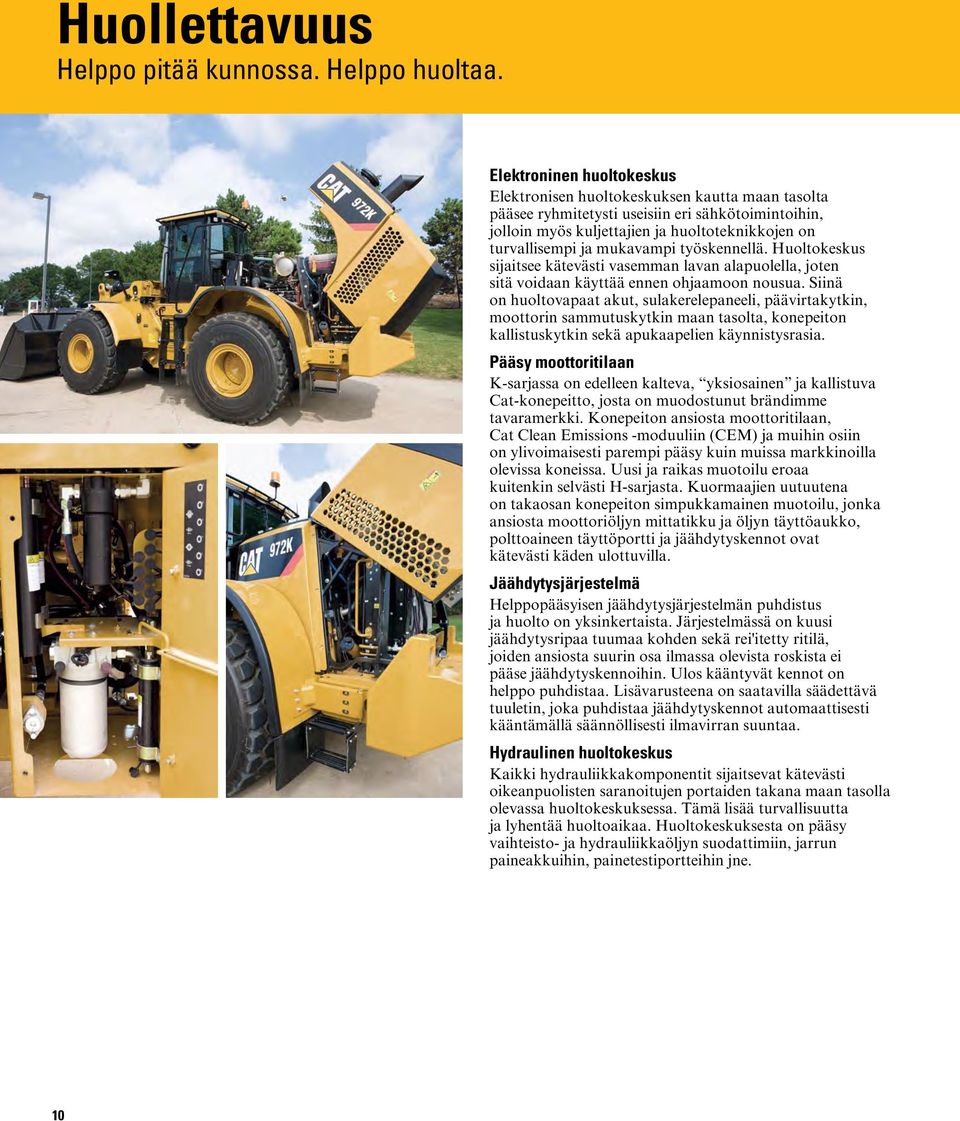

10 Huollettavuus Helppo pitää kunnossa. Helppo huoltaa. Elektroninen huoltokeskus Elektronisen huoltokeskuksen kautta maan tasolta pääsee ryhmitetysti useisiin eri sähkötoimintoihin, jolloin myös kuljettajien ja huoltoteknikkojen on turvallisempi ja mukavampi työskennellä. Huoltokeskus sijaitsee kätevästi vasemman lavan alapuolella, joten sitä voidaan käyttää ennen ohjaamoon nousua. Siinä on huoltovapaat akut, sulakerelepaneeli, päävirtakytkin, moottorin sammutuskytkin maan tasolta, konepeiton kallistuskytkin sekä apukaapelien käynnistysrasia. Pääsy moottoritilaan K-sarjassa on edelleen kalteva, yksiosainen ja kallistuva Cat-konepeitto, josta on muodostunut brändimme tavaramerkki. Konepeiton ansiosta moottoritilaan, Cat Clean Emissions -moduuliin (CEM) ja muihin osiin on ylivoimaisesti parempi pääsy kuin muissa markkinoilla olevissa koneissa. Uusi ja raikas muotoilu eroaa kuitenkin selvästi H-sarjasta. Kuormaajien uutuutena on takaosan konepeiton simpukkamainen muotoilu, jonka ansiosta moottoriöljyn mittatikku ja öljyn täyttöaukko, polttoaineen täyttöportti ja jäähdytyskennot ovat kätevästi käden ulottuvilla. Jäähdytysjärjestelmä Helppopääsyisen jäähdytysjärjestelmän puhdistus ja huolto on yksinkertaista. Järjestelmässä on kuusi jäähdytysripaa tuumaa kohden sekä rei'itetty ritilä, joiden ansiosta suurin osa ilmassa olevista roskista ei pääse jäähdytyskennoihin. Ulos kääntyvät kennot on helppo puhdistaa. Lisävarusteena on saatavilla säädettävä tuuletin, joka puhdistaa jäähdytyskennot automaattisesti kääntämällä säännöllisesti ilmavirran suuntaa. Hydraulinen huoltokeskus Kaikki hydrauliikkakomponentit sijaitsevat kätevästi oikeanpuolisten saranoitujen portaiden takana maan tasolla olevassa huoltokeskuksessa. Tämä lisää turvallisuutta ja lyhentää huoltoaikaa. Huoltokeskuksesta on pääsy vaihteisto- ja hydrauliikkaöljyn suodattimiin, jarrun paineakkuihin, painetestiportteihin jne. 10

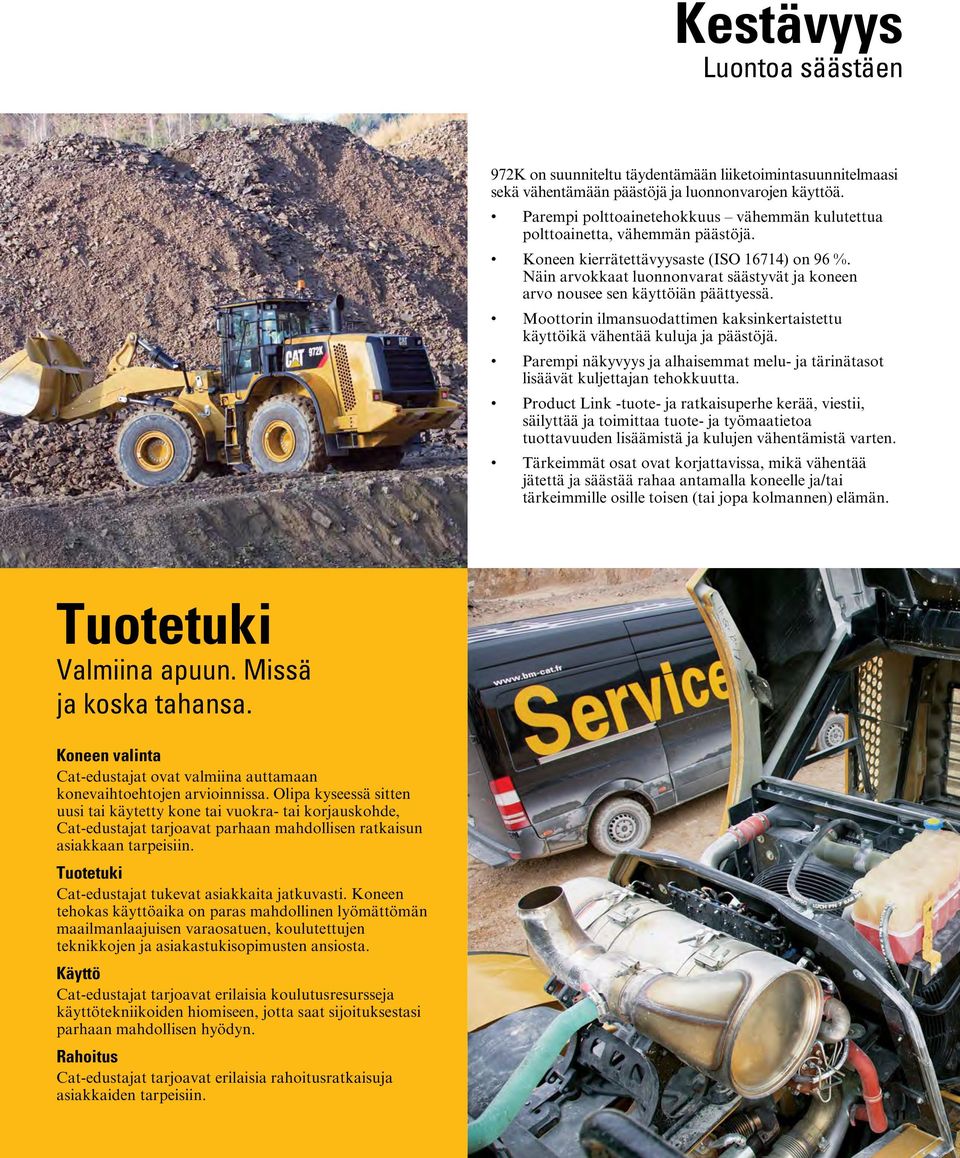

11 Kestävyys Luontoa säästäen 972K on suunniteltu täydentämään liiketoimintasuunnitelmaasi sekä vähentämään päästöjä ja luonnonvarojen käyttöä. Parempi polttoainetehokkuus vähemmän kulutettua polttoainetta, vähemmän päästöjä. Koneen kierrätettävyysaste (ISO 16714) on 96 %. Näin arvokkaat luonnonvarat säästyvät ja koneen arvo nousee sen käyttöiän päättyessä. Moottorin ilmansuodattimen kaksinkertaistettu käyttöikä vähentää kuluja ja päästöjä. Parempi näkyvyys ja alhaisemmat melu- ja tärinätasot lisäävät kuljettajan tehokkuutta. Product Link -tuote- ja ratkaisuperhe kerää, viestii, säilyttää ja toimittaa tuote- ja työmaatietoa tuottavuuden lisäämistä ja kulujen vähentämistä varten. Tärkeimmät osat ovat korjattavissa, mikä vähentää jätettä ja säästää rahaa antamalla koneelle ja/tai tärkeimmille osille toisen (tai jopa kolmannen) elämän. Tuotetuki Valmiina apuun. Missä ja koska tahansa. Koneen valinta Cat-edustajat ovat valmiina auttamaan konevaihtoehtojen arvioinnissa. Olipa kyseessä sitten uusi tai käytetty kone tai vuokra- tai korjauskohde, Cat-edustajat tarjoavat parhaan mahdollisen ratkaisun asiakkaan tarpeisiin. Tuotetuki Cat-edustajat tukevat asiakkaita jatkuvasti. Koneen tehokas käyttöaika on paras mahdollinen lyömättömän maailmanlaajuisen varaosatuen, koulutettujen teknikkojen ja asiakastukisopimusten ansiosta. Käyttö Cat-edustajat tarjoavat erilaisia koulutusresursseja käyttötekniikoiden hiomiseen, jotta saat sijoituksestasi parhaan mahdollisen hyödyn. Rahoitus Cat-edustajat tarjoavat erilaisia rahoitusratkaisuja asiakkaiden tarpeisiin. 11

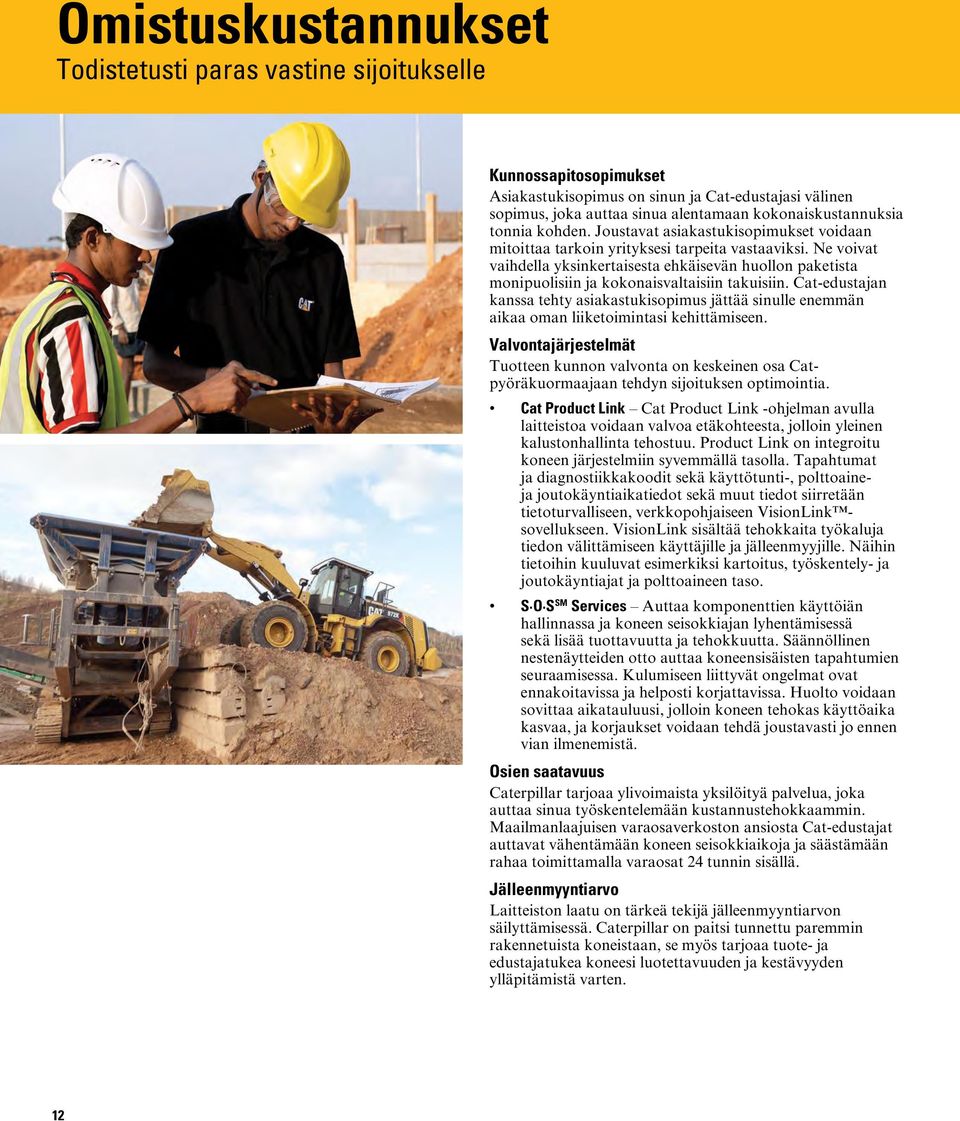

12 Omistuskustannukset Todistetusti paras vastine sijoitukselle Kunnossapitosopimukset Asiakastukisopimus on sinun ja Cat-edustajasi välinen sopimus, joka auttaa sinua alentamaan kokonaiskustannuksia tonnia kohden. Joustavat asiakastukisopimukset voidaan mitoittaa tarkoin yrityksesi tarpeita vastaaviksi. Ne voivat vaihdella yksinkertaisesta ehkäisevän huollon paketista monipuolisiin ja kokonaisvaltaisiin takuisiin. Cat-edustajan kanssa tehty asiakastukisopimus jättää sinulle enemmän aikaa oman liiketoimintasi kehittämiseen. Valvontajärjestelmät Tuotteen kunnon valvonta on keskeinen osa Catpyöräkuormaajaan tehdyn sijoituksen optimointia. Cat Product Link Cat Product Link -ohjelman avulla laitteistoa voidaan valvoa etäkohteesta, jolloin yleinen kalustonhallinta tehostuu. Product Link on integroitu koneen järjestelmiin syvemmällä tasolla. Tapahtumat ja diagnostiikkakoodit sekä käyttötunti-, polttoaineja joutokäyntiaikatiedot sekä muut tiedot siirretään tietoturvalliseen, verkkopohjaiseen VisionLink sovellukseen. VisionLink sisältää tehokkaita työkaluja tiedon välittämiseen käyttäjille ja jälleenmyyjille. Näihin tietoihin kuuluvat esimerkiksi kartoitus, työskentely- ja joutokäyntiajat ja polttoaineen taso. S O S SM Services Auttaa komponenttien käyttöiän hallinnassa ja koneen seisokkiajan lyhentämisessä sekä lisää tuottavuutta ja tehokkuutta. Säännöllinen nestenäytteiden otto auttaa koneensisäisten tapahtumien seuraamisessa. Kulumiseen liittyvät ongelmat ovat ennakoitavissa ja helposti korjattavissa. Huolto voidaan sovittaa aikatauluusi, jolloin koneen tehokas käyttöaika kasvaa, ja korjaukset voidaan tehdä joustavasti jo ennen vian ilmenemistä. Osien saatavuus Caterpillar tarjoaa ylivoimaista yksilöityä palvelua, joka auttaa sinua työskentelemään kustannustehokkaammin. Maailmanlaajuisen varaosaverkoston ansiosta Cat-edustajat auttavat vähentämään koneen seisokkiaikoja ja säästämään rahaa toimittamalla varaosat 24 tunnin sisällä. Jälleenmyyntiarvo Laitteiston laatu on tärkeä tekijä jälleenmyyntiarvon säilyttämisessä. Caterpillar on paitsi tunnettu paremmin rakennetuista koneistaan, se myös tarjoaa tuote- ja edustajatukea koneesi luotettavuuden ja kestävyyden ylläpitämistä varten. 12

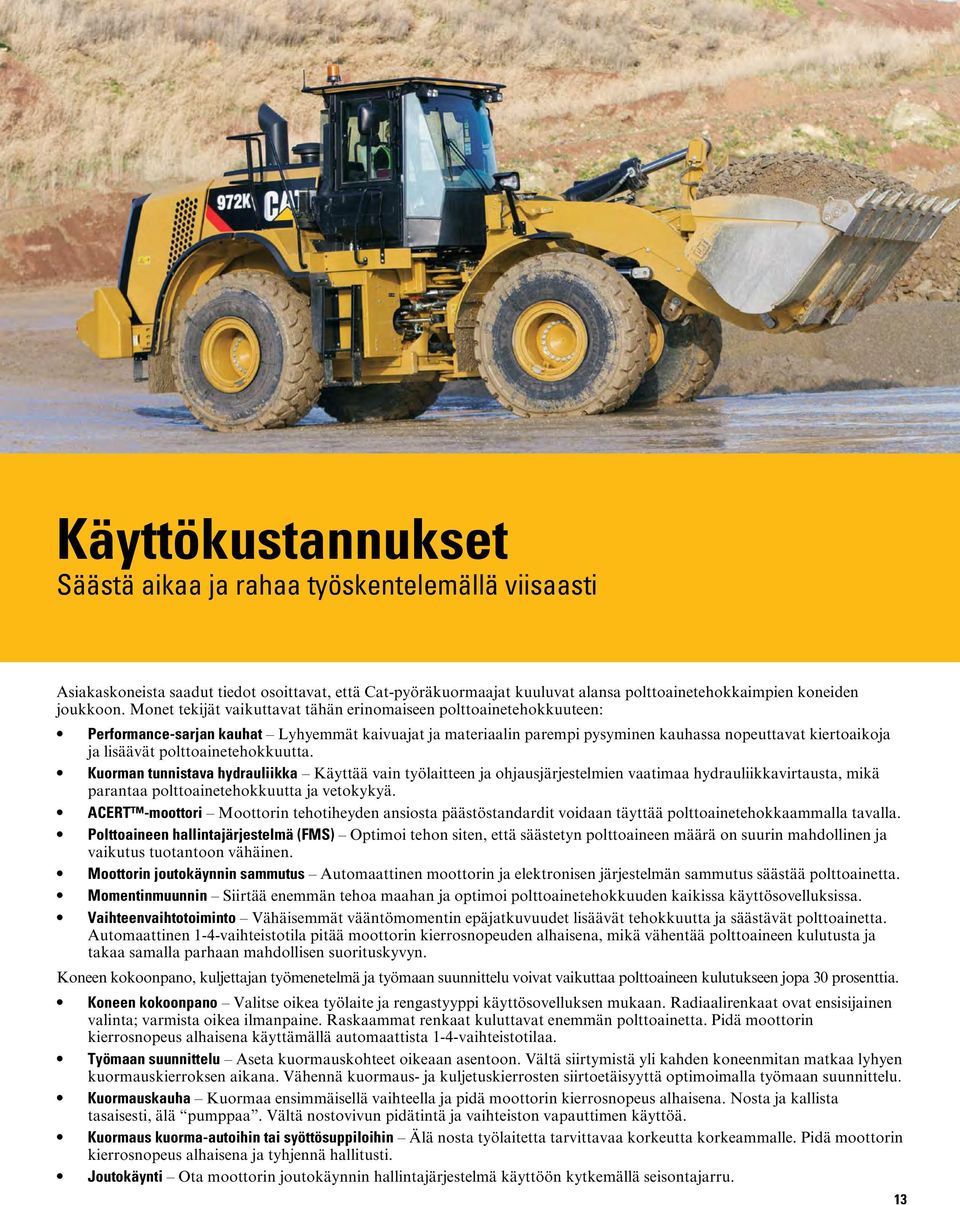

13 Käyttökustannukset Säästä aikaa ja rahaa työskentelemällä viisaasti Asiakaskoneista saadut tiedot osoittavat, että Cat-pyöräkuormaajat kuuluvat alansa polttoainetehokkaimpien koneiden joukkoon. Monet tekijät vaikuttavat tähän erinomaiseen polttoainetehokkuuteen: Performance-sarjan kauhat Lyhyemmät kaivuajat ja materiaalin parempi pysyminen kauhassa nopeuttavat kiertoaikoja ja lisäävät polttoainetehokkuutta. Kuorman tunnistava hydrauliikka Käyttää vain työlaitteen ja ohjausjärjestelmien vaatimaa hydrauliikkavirtausta, mikä parantaa polttoainetehokkuutta ja vetokykyä. ACERT -moottori Moottorin tehotiheyden ansiosta päästöstandardit voidaan täyttää polttoainetehokkaammalla tavalla. Polttoaineen hallintajärjestelmä (FMS) Optimoi tehon siten, että säästetyn polttoaineen määrä on suurin mahdollinen ja vaikutus tuotantoon vähäinen. Moottorin joutokäynnin sammutus Automaattinen moottorin ja elektronisen järjestelmän sammutus säästää polttoainetta. Momentinmuunnin Siirtää enemmän tehoa maahan ja optimoi polttoainetehokkuuden kaikissa käyttösovelluksissa. Vaihteenvaihtotoiminto Vähäisemmät vääntömomentin epäjatkuvuudet lisäävät tehokkuutta ja säästävät polttoainetta. Automaattinen 1-4-vaihteistotila pitää moottorin kierrosnopeuden alhaisena, mikä vähentää polttoaineen kulutusta ja takaa samalla parhaan mahdollisen suorituskyvyn. Koneen kokoonpano, kuljettajan työmenetelmä ja työmaan suunnittelu voivat vaikuttaa polttoaineen kulutukseen jopa 30 prosenttia. Koneen kokoonpano Valitse oikea työlaite ja rengastyyppi käyttösovelluksen mukaan. Radiaalirenkaat ovat ensisijainen valinta; varmista oikea ilmanpaine. Raskaammat renkaat kuluttavat enemmän polttoainetta. Pidä moottorin kierrosnopeus alhaisena käyttämällä automaattista 1-4-vaihteistotilaa. Työmaan suunnittelu Aseta kuormauskohteet oikeaan asentoon. Vältä siirtymistä yli kahden koneenmitan matkaa lyhyen kuormauskierroksen aikana. Vähennä kuormaus- ja kuljetuskierrosten siirtoetäisyyttä optimoimalla työmaan suunnittelu. Kuormauskauha Kuormaa ensimmäisellä vaihteella ja pidä moottorin kierrosnopeus alhaisena. Nosta ja kallista tasaisesti, älä pumppaa. Vältä nostovivun pidätintä ja vaihteiston vapauttimen käyttöä. Kuormaus kuorma-autoihin tai syöttösuppiloihin Älä nosta työlaitetta tarvittavaa korkeutta korkeammalle. Pidä moottorin kierrosnopeus alhaisena ja tyhjennä hallitusti. Joutokäynti Ota moottorin joutokäynnin hallintajärjestelmä käyttöön kytkemällä seisontajarru. 13

14 972K-pyöräkuormaajan tekniset tiedot Moottori Moottorimalli Enimmäisbruttoteho (1 800 r/min) SAE J1995 Cat C9.3 ACERT 237 kw 318 hv Enimmäisbruttoteho 322 hv (1 800 r/min) SAE J1995 (metrijärjestelmä) Enimmäisnettoteho 215 kw 288 hv (1 800 r/min) ISO 9249 Enimmäisnettoteho 292 hv (1 800 r/min) ISO 9249 (metrijärjestelmä) Enimmäisnettoteho 215 kw 288 hv (1 800 r/min) SAE J1349 Enimmäisnettoteho 292 hv (1 800 r/min) SAE J1349 (metrijärjestelmä) Enimmäisnettoteho 215 kw 288 hv (1 800 r/min) ETY 80/1269 Enimmäisnettoteho 292 hv (1 800 r/min) ETY 80/1269 (metrijärjestelmä) Korkein Nm ft-lb bruttovääntöteho (1 400 r/min) SAE J1995 Korkein Nm 985 ft-lb nettovääntöteho (1 400 r/min) SAE J1349 Sisähalkaisija 115 mm 4,5 in Isku 149 mm 5,9 in Iskutilavuus 9,3 l 568 in 3 ACERT-tekniikalla varustettu Catmoottori täyttää Tier 4 Interim/ Stage IIIB -päästöstandardit. Painot Työpaino kg lb 4,8 m 3 n (6,3 yd 3 :n) yleiskauhoilla (pultattavat t). Kauhat Kauhojen tilavuudet 2,90 m 3 3,75 yd 3 9,90 m 3 13,00 yd 3 Katso kauhanvalintataulukko. Käyttötiedot Staattinen kg lb kaatokuorma, täysi kääntöasento 37 ISO * Staattinen kg lb kaatokuorma, täysi kääntöasento 37 jäykät renkaat* Murtovoima 196 kn lb 4,8 m 3 n (6,3 yd 3 :n) yleiskauhoilla (pultattavat t). * Täyttää standardin ISO (2007) kohtien 1 6 vaatimukset, jotka edellyttävät 2 %:n vahvistusta laskelmien ja mittaustulosten välillä. ** Noudattaa ISO (2007) standardin kohtia 1 5. Vaihteisto Eteenpäin 1 7,0 km/h 4,4 mph Eteenpäin 2 12,5 km/h 7,8 mph Eteenpäin 3 21,4 km/h 13,3 mph Eteenpäin 4 36,9 km/h 22,9 mph Peruutus 1 8,0 km/h 5,0 mph Peruutus 2 14,3 km/h 8,9 mph Peruutus 3 24,5 km/h 15,2 mph Peruutus 4 42,2 km/h 26,2 mph Enimmäisajonopeus vakioajoneuvossa kauhan ollessa tyhjänä ja käytettäessä vakiomallisia L3-renkaita, joiden vierintäsäde on 826 mm (33 in). Hydrauliikka Ohjausjärjestelmän Mäntä pumpputyyppi Työlaitejärjestelmä 340 l/min 90 gal/min Pumpun enimmäistuotto (2 275 r/min) Työlaitejärjestelmä kpa psi Enimmäiskäyttöpaine Työlaitejärjestelmä 300 l/min 79,3 gal/min Lisävarusteena olevan 3. toiminnon enimmäisvirtaus Työlaitejärjestelmä kpa psi Lisävarusteena olevan 3. toiminnon enimmäispaine Hydraulinen 5,9 sekuntia kiertoaika Nosto kantoasennosta Hydraulinen 2,0 sekuntia kiertoaika Tyhjennys, enimmäisnosto Hydraulinen 2,4 sekuntia kiertoaika Lasku, tyhjä, kellunta alas Hydraulinen 10,3 sekuntia kiertoaika Yhteensä Kiertoaika nimelliskuormalla. Jarrut Jarrut Täyttävät vaaditut OSHA-, SAE J1473 OCT90- ja ISO standardit 14

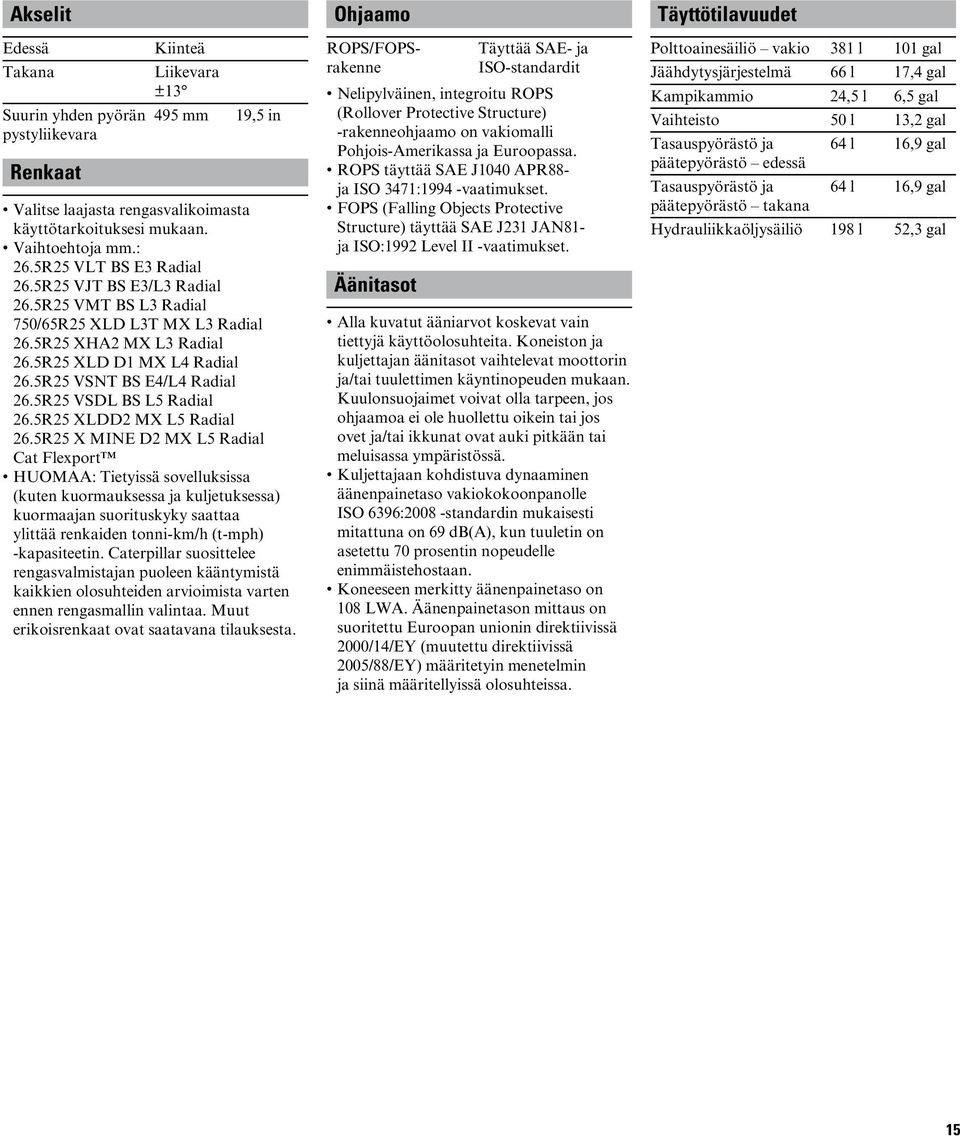

15 Akselit Edessä Kiinteä Takana Liikevara ±13 Suurin yhden pyörän 495 mm 19,5 in pystyliikevara Renkaat Valitse laajasta rengasvalikoimasta käyttötarkoituksesi mukaan. Vaihtoehtoja mm.: 26.5R25 VLT BS E3 Radial 26.5R25 VJT BS E3/L3 Radial 26.5R25 VMT BS L3 Radial 750/65R25 XLD L3T MX L3 Radial 26.5R25 XHA2 MX L3 Radial 26.5R25 XLD D1 MX L4 Radial 26.5R25 VSNT BS E4/L4 Radial 26.5R25 VSDL BS L5 Radial 26.5R25 XLDD2 MX L5 Radial 26.5R25 X MINE D2 MX L5 Radial Cat Flexport HUOMAA: Tietyissä sovelluksissa (kuten kuormauksessa ja kuljetuksessa) kuormaajan suorituskyky saattaa ylittää renkaiden tonni-km/h (t-mph) -kapasiteetin. Caterpillar suosittelee rengasvalmistajan puoleen kääntymistä kaikkien olosuhteiden arvioimista varten ennen rengasmallin valintaa. Muut erikoisrenkaat ovat saatavana tilauksesta. Ohjaamo ROPS/FOPSrakenne Täyttää SAE- ja ISO-standardit Nelipylväinen, integroitu ROPS (Rollover Protective Structure) -rakenneohjaamo on vakiomalli Pohjois-Amerikassa ja Euroopassa. ROPS täyttää SAE J1040 APR88- ja ISO 3471:1994 -vaatimukset. FOPS (Falling Objects Protective Structure) täyttää SAE J231 JAN81- ja ISO:1992 Level II -vaatimukset. Äänitasot Alla kuvatut ääniarvot koskevat vain tiettyjä käyttöolosuhteita. Koneiston ja kuljettajan äänitasot vaihtelevat moottorin ja/tai tuulettimen käyntinopeuden mukaan. Kuulonsuojaimet voivat olla tarpeen, jos ohjaamoa ei ole huollettu oikein tai jos ovet ja/tai ikkunat ovat auki pitkään tai meluisassa ympäristössä. Kuljettajaan kohdistuva dynaaminen äänenpainetaso vakiokokoonpanolle ISO 6396:2008 -standardin mukaisesti mitattuna on 69 db(a), kun tuuletin on asetettu 70 prosentin nopeudelle enimmäistehostaan. Koneeseen merkitty äänenpainetaso on 108 LWA. Äänenpainetason mittaus on suoritettu Euroopan unionin direktiivissä 2000/14/EY (muutettu direktiivissä 2005/88/EY) määritetyin menetelmin ja siinä määritellyissä olosuhteissa. Täyttötilavuudet Polttoainesäiliö vakio 381 l 101 gal Jäähdytysjärjestelmä 66 l 17,4 gal Kampikammio 24,5 l 6,5 gal Vaihteisto 50 l 13,2 gal Tasauspyörästö ja 64 l 16,9 gal päätepyörästö edessä Tasauspyörästö ja 64 l 16,9 gal päätepyörästö takana Hydrauliikkaöljysäiliö 198 l 52,3 gal 15

16 972K-pyöräkuormaajan tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja ja perustuvat L3 Michelin XHA2 -renkaiden käyttöön Korkeus ROPS-rakenteen päälle mm 11'7" 2 Korkeus pakoputken päälle mm 11'6" 3 Korkeus konepeiton päälle mm 9'3" 4 Maavara 26.5R25-renkailla (katso muiden renkaiden tiedot rengastaulukosta) 475 mm 1'6" 5 B-tapin korkeus vakio mm 14'7" B-tapin korkeus korkea nosto mm 15'8" 6 Taka-akselin keskiön ja vastapainon reunan välinen etäisyys mm 8'1" 7 Akseliväli mm 11'3" 8 B-tapin korkeus kantoasennossa vakio 689 mm 2'3" 9 Taka-akselin keskiön ja koukun välinen etäisyys mm 5'7" 10 Kallistuskulma taaksepäin suurimmalla nostokorkeudella 56 astetta 11 Tyhjennyskulma suurimmalla nostokorkeudella 48 astetta 12 Kallistuskulma taaksepäin kantoasennossa 50 astetta 13 Kallistuskulma taaksepäin maan pinnalla 41 astetta 14 Korkeus akselin keskiöön 798 mm 2'7" 15 Nostovarren välys mm 12'6" Nostovarren välys korkean noston asennossa mm 13'6" 16

17 Käyttötiedot Kauhatyyppi Materiaalin käsittely tappikiinnitys Terätyyppi Tilavuus nimellinen ( ) m 3 4,60 4,60 4,80 4,80 5,00 5,00 yd 3 6,02 6,02 6,28 6,28 6,54 6,54 Tilavuus tasamitta ( ) m 3 3,90 3,90 4,01 4,01 4,20 4,20 yd 3 5,10 5,10 5,24 5,24 5,49 5,49 Leveys ( ) mm ft/in 10'6" 10'8" 10'6" 10'8" 10'6" 10'8" Tyhjennyksen kääntökorkeus täydellä nostokorkeudella ja 45 :n tyhjennyksellä ( ) Ulottuma täydellä nostokorkeudella ja 45 :n tyhjennyksellä ( ) mm ft/in 10'2" 9'8" 10'2" 9'7" 10'0" 9'6" mm ft/in 4'2" 4'7" 4'3" 4'8" 4'4" 4'9" Ulottuma vaakasuoralla nostovarrella, kauhan taso ( ) mm ft/in 9'10" 10'6" 9'11" 10'7" 10'1" 10'9" Kaivusyvyys ( ) mm in 4" 4" 4" 4" 4" 4" Kokonaispituus mm ft/in 30'2" 30'11" 30'3" 31'0" 30'5" 31'2" Kokonaiskorkeus, kauha täydellä nostokorkeudella mm ft/in 20'3" 20'3" 20'4" 20'4" 20'5" 20'5" Kuormaajan liikkumisvara, kauha kantoasennossa ( ) mm ft/in 49'1" 49'8" 49'2" 49'9" 49'3" 49'10" Staattinen kaatokuorma, suora (ISO)* kg lb Staattinen kaatokuorma, suora (jäykkä rengas)* kg lb Staattinen kaatokuorma, runko-ohjattu (ISO)* kg lb Staattinen kaatokuorma, nivelletty (jäykkä rengas)* kg lb Murtovoima** ( ) kn lb Työpaino* kg lb * Ilmoitettu staattinen kaatokuorma ja työpaino perustuvat konekokoonpanoon, jossa on Michelin 26.5R25 XHA2 L3 Radial -renkaat, täydet nestesäiliöt, kuljettaja, vakiovastapaino, kylmäkäynnistys, siirtoajon lokasuojat, Product Link, avoimet tasausakselit (edessä/takana), voimansiirron suojus, varaohjaus ja melunvaimennus. ** Mitattu 102 mm (4") leikkuun kärjestä taaksepäin kauhan alatappien toimiessa tukipisteinä SAE J732C -standardin edellyttämällä tavalla. *** Louhoskauhan tiedot on annettu Michelin 26.5R25 XLDD2 L5 Radial -renkailla. ( ) Tiedot ja luokitukset noudattavat kaikkia soveltuvia SAE:n suosittelemia standardeja, kuten kuormaajaluokituksia koskevaa SAE-standardia J732C. (ISO) Tiedot täyttävät standardin ISO (2007) kohtien 1 6 vaatimukset, jotka edellyttävät 2 %:n vahvistusta laskelmien ja mittaustulosten välillä. (jäykkä rengas) Noudattaa ISO (2007) -standardin kohtia

18 972K-pyöräkuormaajan tekniset tiedot Käyttötiedot Kauhatyyppi Materiaalin käsittely tappikiinnitys Materiaalin käsittely Fusion-pikakiinnitin Terätyyppi Tilavuus nimellinen ( ) m 3 5,20 5,20 4,60 4,60 4,80 4,80 yd 3 6,80 6,80 6,02 6,02 6,28 6,28 Tilavuus tasamitta ( ) m 3 4,34 4,34 3,90 3,90 4,01 4,01 yd 3 5,68 5,68 5,10 5,10 5,24 5,24 Leveys ( ) mm ft/in 10'6" 10'8" 10'6" 10'8" 10'6" 10'8" Tyhjennyksen kääntökorkeus täydellä nostokorkeudella ja 45 :n tyhjennyksellä ( ) Ulottuma täydellä nostokorkeudella ja 45 :n tyhjennyksellä ( ) mm ft/in 10'0" 9'5" 10'0" 9'6" 10'0" 9'5" mm ft/in 4'5" 4'10" 4'4" 4'9" 4'5" 4'10" Ulottuma vaakasuoralla nostovarrella, kauhan taso ( ) mm ft/in 10'2" 10'10" 10'1" 10'9" 10'2" 10'10" Kaivusyvyys ( ) mm in 4" 4" 4" 4" 4" 4" Kokonaispituus mm ft/in 30'6" 31'3" 30'5" 31'2" 30'6" 31'3" Kokonaiskorkeus, kauha täydellä nostokorkeudella mm ft/in 20'7" 20'7" 20'5" 20'5" 20'6" 20'6" Kuormaajan liikkumisvara, kauha kantoasennossa ( ) mm ft/in 49'4" 49'11" 49'3" 49'10" 49'3" 49'11" Staattinen kaatokuorma, suora (ISO)* kg lb Staattinen kaatokuorma, suora (jäykkä rengas)* kg lb Staattinen kaatokuorma, runko-ohjattu (ISO)* kg lb Staattinen kaatokuorma, nivelletty (jäykkä rengas)* kg lb Murtovoima** ( ) kn lb Työpaino* kg lb * Ilmoitettu staattinen kaatokuorma ja työpaino perustuvat konekokoonpanoon, jossa on Michelin 26.5R25 XHA2 L3 Radial -renkaat, täydet nestesäiliöt, kuljettaja, vakiovastapaino, kylmäkäynnistys, siirtoajon lokasuojat, Product Link, avoimet tasausakselit (edessä/takana), voimansiirron suojus, varaohjaus ja melunvaimennus. ** Mitattu 102 mm (4") leikkuun kärjestä taaksepäin kauhan alatappien toimiessa tukipisteinä SAE J732C -standardin edellyttämällä tavalla. *** Louhoskauhan tiedot on annettu Michelin 26.5R25 XLDD2 L5 Radial -renkailla. ( ) Tiedot ja luokitukset noudattavat kaikkia soveltuvia SAE:n suosittelemia standardeja, kuten kuormaajaluokituksia koskevaa SAE-standardia J732C. (ISO) Tiedot täyttävät standardin ISO (2007) kohtien 1 6 vaatimukset, jotka edellyttävät 2 %:n vahvistusta laskelmien ja mittaustulosten välillä. (jäykkä rengas) Noudattaa ISO (2007) -standardin kohtia

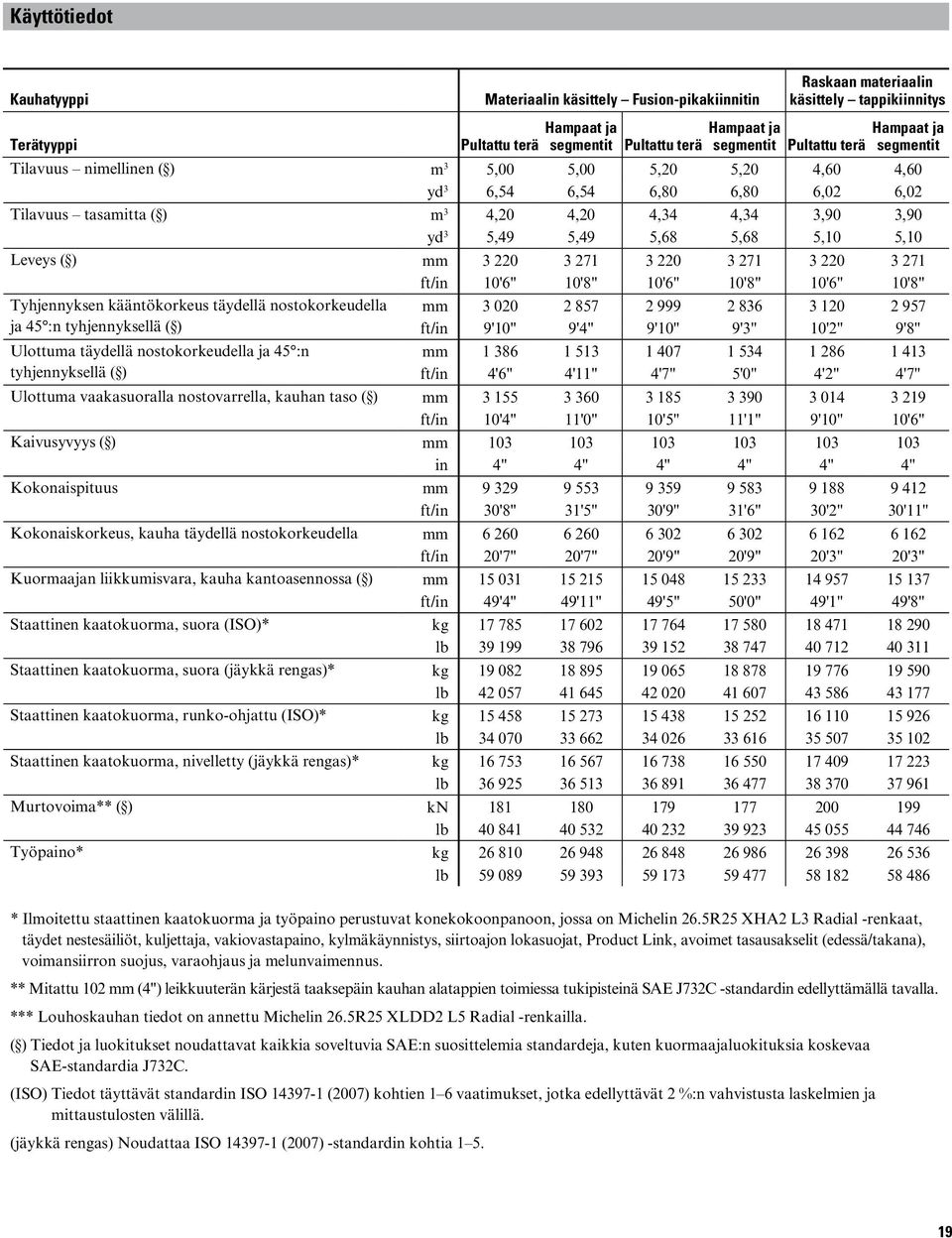

19 Käyttötiedot Kauhatyyppi Materiaalin käsittely Fusion-pikakiinnitin Raskaan materiaalin käsittely tappikiinnitys Terätyyppi Tilavuus nimellinen ( ) m 3 5,00 5,00 5,20 5,20 4,60 4,60 yd 3 6,54 6,54 6,80 6,80 6,02 6,02 Tilavuus tasamitta ( ) m 3 4,20 4,20 4,34 4,34 3,90 3,90 yd 3 5,49 5,49 5,68 5,68 5,10 5,10 Leveys ( ) mm ft/in 10'6" 10'8" 10'6" 10'8" 10'6" 10'8" Tyhjennyksen kääntökorkeus täydellä nostokorkeudella ja 45 :n tyhjennyksellä ( ) Ulottuma täydellä nostokorkeudella ja 45 :n tyhjennyksellä ( ) mm ft/in 9'10" 9'4" 9'10" 9'3" 10'2" 9'8" mm ft/in 4'6" 4'11" 4'7" 5'0" 4'2" 4'7" Ulottuma vaakasuoralla nostovarrella, kauhan taso ( ) mm ft/in 10'4" 11'0" 10'5" 11'1" 9'10" 10'6" Kaivusyvyys ( ) mm in 4" 4" 4" 4" 4" 4" Kokonaispituus mm ft/in 30'8" 31'5" 30'9" 31'6" 30'2" 30'11" Kokonaiskorkeus, kauha täydellä nostokorkeudella mm ft/in 20'7" 20'7" 20'9" 20'9" 20'3" 20'3" Kuormaajan liikkumisvara, kauha kantoasennossa ( ) mm ft/in 49'4" 49'11" 49'5" 50'0" 49'1" 49'8" Staattinen kaatokuorma, suora (ISO)* kg lb Staattinen kaatokuorma, suora (jäykkä rengas)* kg lb Staattinen kaatokuorma, runko-ohjattu (ISO)* kg lb Staattinen kaatokuorma, nivelletty (jäykkä rengas)* kg lb Murtovoima** ( ) kn lb Työpaino* kg lb * Ilmoitettu staattinen kaatokuorma ja työpaino perustuvat konekokoonpanoon, jossa on Michelin 26.5R25 XHA2 L3 Radial -renkaat, täydet nestesäiliöt, kuljettaja, vakiovastapaino, kylmäkäynnistys, siirtoajon lokasuojat, Product Link, avoimet tasausakselit (edessä/takana), voimansiirron suojus, varaohjaus ja melunvaimennus. ** Mitattu 102 mm (4") leikkuun kärjestä taaksepäin kauhan alatappien toimiessa tukipisteinä SAE J732C -standardin edellyttämällä tavalla. *** Louhoskauhan tiedot on annettu Michelin 26.5R25 XLDD2 L5 Radial -renkailla. ( ) Tiedot ja luokitukset noudattavat kaikkia soveltuvia SAE:n suosittelemia standardeja, kuten kuormaajaluokituksia koskevaa SAE-standardia J732C. (ISO) Tiedot täyttävät standardin ISO (2007) kohtien 1 6 vaatimukset, jotka edellyttävät 2 %:n vahvistusta laskelmien ja mittaustulosten välillä. (jäykkä rengas) Noudattaa ISO (2007) -standardin kohtia

20 972K-pyöräkuormaajan tekniset tiedot Käyttötiedot Kauhatyyppi Raskaan materiaalin käsittely tappikiinnitys Terätyyppi Tilavuus nimellinen ( ) m 3 4,80 4,80 5,00 5,00 5,20 5,20 yd 3 6,28 6,28 6,54 6,54 6,80 6,80 Tilavuus tasamitta ( ) m 3 4,01 4,01 4,20 4,20 4,34 4,34 yd 3 5,24 5,24 5,49 5,49 5,68 5,68 Leveys ( ) mm ft/in 10'6" 10'8" 10'6" 10'8" 10'6" 10'8" Tyhjennyksen kääntökorkeus täydellä nostokorkeudella ja 45 :n tyhjennyksellä ( ) Ulottuma täydellä nostokorkeudella ja 45 :n tyhjennyksellä ( ) mm ft/in 10'2" 9'7" 10'0" 9'6" 10'0" 9'5" mm ft/in 4'3" 4'8" 4'4" 4'9" 4'5" 4'10" Ulottuma vaakasuoralla nostovarrella, kauhan taso ( ) mm ft/in 9'11" 10'7" 10'1" 10'9" 10'2" 10'10" Kaivusyvyys ( ) mm in 4" 4" 4" 4" 4" 4" Kokonaispituus mm ft/in 30'3" 31'0" 30'5" 31'2" 30'6" 31'3" Kokonaiskorkeus, kauha täydellä nostokorkeudella mm ft/in 20'4" 20'4" 20'6" 20'6" 20'7" 20'7" Kuormaajan liikkumisvara, kauha kantoasennossa ( ) mm ft/in 49'2" 49'9" 49'3" 49'10" 49'4" 49'11" Staattinen kaatokuorma, suora (ISO)* kg lb Staattinen kaatokuorma, suora (jäykkä rengas)* kg lb Staattinen kaatokuorma, runko-ohjattu (ISO)* kg lb Staattinen kaatokuorma, nivelletty (jäykkä rengas)* kg lb Murtovoima** ( ) kn lb Työpaino* kg lb * Ilmoitettu staattinen kaatokuorma ja työpaino perustuvat konekokoonpanoon, jossa on Michelin 26.5R25 XHA2 L3 Radial -renkaat, täydet nestesäiliöt, kuljettaja, vakiovastapaino, kylmäkäynnistys, siirtoajon lokasuojat, Product Link, avoimet tasausakselit (edessä/takana), voimansiirron suojus, varaohjaus ja melunvaimennus. ** Mitattu 102 mm (4") leikkuun kärjestä taaksepäin kauhan alatappien toimiessa tukipisteinä SAE J732C -standardin edellyttämällä tavalla. *** Louhoskauhan tiedot on annettu Michelin 26.5R25 XLDD2 L5 Radial -renkailla. ( ) Tiedot ja luokitukset noudattavat kaikkia soveltuvia SAE:n suosittelemia standardeja, kuten kuormaajaluokituksia koskevaa SAE-standardia J732C. (ISO) Tiedot täyttävät standardin ISO (2007) kohtien 1 6 vaatimukset, jotka edellyttävät 2 %:n vahvistusta laskelmien ja mittaustulosten välillä. (jäykkä rengas) Noudattaa ISO (2007) -standardin kohtia
