428F2. Kaivurikuormaaja. Kaivurikuormaajan kaivusyvyys Kaivusyvyys, SAE-enimmäisarvo

Transkriptio

1 428F2 Kaivurikuormaaja Cat C4.4 ACERT -moottori Bruttoteho ISO Nettoteho, ISO 9249 Painot Työpaino Vakio 70 kw 66 kw kg Kaivurikuormaajan kaivusyvyys Kaivusyvyys, SAE-enimmäisarvo Vakiokaivuvarsi Jatkokaivuvarsi sisäänvedettynä 4,26 m Jatkokaivuvarsi ojennettuna 4,26 m mm mm mm

2 428F2-kaivurikuormaajan ominaisuudet ECO-tila F2-sarjan koneissa on uutena ominaisuutena toiminto, jonka avulla kone pystyy säästämään polttoainetta perustoimintoja säätämällä. Näin polttoaineen kulutus laskee, mutta suorituskyky pysyy huipussaan. Product Link Tällä toiminnolla saat parhaan hyödyn Catkaivurikuormaajastasi: aseta virtuaalinen työmaan raja, vertaa joutokäynti- ja työskentelyaikoja ja seuraa tarkasti polttoaineen kulutusta. Nämä ja monet muut valinnaisen Product Link -järjestelmän ominaisuudet auttavat saavuttamaan parhaan mahdollisen tehokkuuden ja parantavat koneen hallintaominaisuuksia. Ohjaamo ja hallintalaitteet Cat-kaivurikuormaajan uudessa ohjaamossa kuljettajan on mukava ja helppo työskennellä. Monia ominaisuuksia voi muokata juuri omiin tarpeisiin sopiviksi, minkä ansiosta uusittu ohjaamo tekee työskentelystä miellyttävää ja tarjoaa kuljettajalle tämän päivän kaivurikuormaajien huipputekniikkaa. Tehokas hydrauliikka F2-sarjan koneet tekevät vaikutuksen. Hydrauliikkajärjestelmän nopean pumpun virtauksen ansiosta koneen hydraulinen suorituskyky on erinomainen. Elektroforeettinen pinnoitus Caterpillarille laadukkaiden materiaalien merkitys on tärkeä. 428F2 on suojattu elektroforeettisella pohjamaalilla, joka muodostaa koneen metalliosien ympärille tiiviin suojakerroksen. Sisältö Ohjaamo...4 Voimansiirto...7 Hydrauliikka...8 Suuntaisnostolla varustettu kuormaaja...9 Takakaivulaite...10 Työlaitteet...11 Huollettavuus...12 Asiakastuki...13 Tekniset tiedot...14 Mallin vakio- ja lisävarusteet

3 Caterpillarilla on pitkä historia korkealaatuisten rakennuslaitteiden valmistajana, ja yhtiö on edistänyt kasvua ja kestävää kehitystä kaikkialla maailmassa jo 90 vuoden ajan. Isossa-Britanniassa valmistettu kaivurikuormaaja on ollut tuotannossa 30 vuoden ajan. Jo A-sarjasta lähtien koneemme on suunniteltu kuljettajaa silmällä pitäen. Niinpä myös uusi F2-sarja tarjoaa luotettavuutta, tehoa ja laadukkaat työtilat. Uuden F2-kaivurikuormaajan suunnittelussa yhdistyvät asiantuntemuksemme ja kokemuksemme 30 vuoden ajalta. 3

4 Ohjaamo Näkyvyyttä ja hiljaisuutta 4

5 Luokkansa parhaat kuljettajan työtilat ovat nyt vieläkin paremmat Sisäinen melutaso on 74 db(a) koko mallistossa ja kaikissa moottorivaihtoehdoissa. Lämmitettävä istuin pitää kuljettajan lämpimänä kaikissa olosuhteissa. Kytkinten ja hallintalaitteiden ergonominen asettelu takaa kuljettajalle mukavan työympäristön koko päiväksi. Uuden mittaristonäytön avulla kuljettaja voi seurata koneen kuntoa, ja uusi ajotietokone tarjoaa tietoja koneen suorituskyvystä. Uudelleen muotoillun kattosuojan ansiosta kuljettajan näkyvyys istuimelta kuormaajaan on suurimmassa kippauskorkeudessa aiempaa parempi. Näkymä eteenpäin on esteetön, sillä pakoputki on kiinnitetty A-pylvääseen. Pakoputki on suunnattu taaksepäin A-pylvään suuntaisesti, jolloin se ei häiritse näkyvyyttä. Turvaa sijoituksesi Cat-kaivurikuormaajan turvajärjestelmällä. Erityisesti Cat-kaivurikuormaajalle suunniteltu laite tarjoaa suojaa sijoituksellesi ja helpon pääsyn kuormaajaan jopa 25 määritetylle henkilölle. Kuormaajan säätimillä voit hallita tasauspyörästön lukkoa, vaihteiston vapautinta ja lisälaitteita aiempaa tehokkaammin. 428F2 on varustettu kevyesti toimivilla mekaanisilla hallintalaitteilla. Kuljettaja voi vaihtaa ISO (kaivukone)- ja SAE (kaivurikuormaaja) -toimintakuvioiden välillä vain painiketta painamalla. Käyttö on helppoa ja turvallista myös vähemmän kokeneille kuljettajille. 5

6 C4.4 ACERT -moottori tuottaa luotettavaa tehoa tarpeen mukaan Tehokas 70 kw:n yksikkö tarjoaa erinomaista suorituskykyä kaikkiin tarpeisiin. Pienen polttoaineenkulutuksen ansiosta omistus- ja käyttökustannukset pysyvät pieninä. Vankka jälkikäsittelyjärjestelmä vähentää päästöjä, mutta ei suorituskykyä. Uusimman päästöteknologian, mukaan lukien DEF-nesteen, ansiosta Cat-kaivurikuormaaja täyttää EU:n IV-vaiheen päästöstandardit. ECO-tila F2-sarjan Cat-kaivurikuormaajat on varustettu täysin uudella tehonhallintajärjestelmällä (APMS, Advanced Power Management System). APMS tarjoaa kuljettajan käyttöön myös ECO-tilan, joka säästää polttoainetta huomattavasti. APMS on löytänyt tasapainon tehon ja taloudellisuuden välillä: pienempi polttoaineenkulutus ei alenna tuottavuutta lainkaan. Akselit ja tasauspyörästön lukko F2-sarjan kaivurikuormaajissa on käytetty Catin raskaita akseleita. Ne tarjoavat kestävyyttä, matalan melutason ja erinomaisen pidon epätasaisilla pinnoilla. Kolmikammioinen järjestelmä voitelee tasaisesti raskaan käytön käyttökoneistoa ja laakereita kaikilla kaltevuustasoilla. Cat-kaivurikuormaajissa on vakiovarusteena 100-prosenttinen tasauspyörästön lukko, joka varmistaa parhaan mahdollisen pidon kaikissa olosuhteissa. Power Shift -vaihteisto Lisävarusteena saatava kuusivaihteinen vaihteisto vaihtaa vaihteen sopivaksi niin työmaalta toiselle ajettaessa kuin kuormaustoimintoa käytettäessäkin. Vaihteistoa on parannettu pehmentämällä vaihtoja ja laajentamalla suurimman vaihteen aluetta, mikä tekee ajokokemuksesta aiempaa tehokkaamman ja mukavamman. Lukittuva momentinmuunnin Lukittuva momentinmuunnin saa aikaan suoran välityksen tehoyksikön ja voimansiirron välille, kun ajovaihteet ovat käytössä. Tämän ansiosta polttoaineen kulutus on 16 prosenttia aiempaa pienempi ja keskinopeus 11 prosenttia suurempi. Lukittuva momentinmuunnin on täydellinen lisä, mikäli työmaalta toiselle on siirryttävä usein. 6

7 Voimansiirto Vahva, testattu ja tehokas 7

8 Hydrauliikka Vertaansa vailla oleva suorituskyky Tehokas kuorman tunnistava hydrauliikkajärjestelmä Älykäs hydrauliikka välittää oikean tehomäärän oikeaan aikaan. Kuorman tunnistava, suljettu hydrauliikkajärjestelmä säätää aktiivisesti hydraulista tehoa ja virtausta, ja näin hydrauliteho on paras mahdollinen kaikilla moottorin nopeuksilla. Virtauksen jakavat venttiilit ohjaavat aktiivisesti öljyn virtausta koneen eri toimintojen välillä. Kone reagoi sujuvasti, kun kuljettajan on käytettävä useita toimintoja. Elektroninen vääntömomentin rajoitin auttaa saavuttamaan täydellisen synkronoinnin moottorin, vaihteiston ja hydrauliikkajärjestelmän välillä. Cat-kaivurikuormaajat ovat aina tarjonneet täydellisen ratkaisun, eikä tämä kone poikkea edeltäjistään. Erittäin tehokas säätötilavuuspumppu mukauttaa tehon kulloiseenkin tarpeeseen sekä varmistaa erinomaisen polttoainetalouden. Kuljettaja voi säätää virtausta lisähydraulilinjoihin. Tämän ansiosta kone voidaan mukauttaa toimimaan täydellisesti kuljettajan tai työlaitteen vaatimusten mukaan. 8

9 Kuormaajan suorituskyky Suuntaisnostolla varustettu kuormaaja Uusia ulottuvuuksia F2-kuormaajan testattu rakenne tarjoaa ainutlaatuista suorituskykyä. Kone tekee nostamisesta ja kuormaamisesta kevyttä. Automaattitasauksella varustetut tahdistetut nostovarret tarjoavat erinomaisen näkyvyyden eteenpäin, joten materiaali pysyy hyvin kauhassa nosto- ja laskuvaiheiden aikana. Lisävarusteena saatavan ajonvakaajan jousitusominaisuudet parantavat ajomukavuutta sekä työmaalla liikuttaessa että tiekuljetuksen aikana. Materiaalin pysyminen kauhassa aiempaa paremmin kasvattaa tuottavuutta merkittävästi. Työlaitteen kaivuasentoon palauttava järjestelmä vie kauhan alkuasentoon, mikä on erinomainen toiminto erityisesti paljon toistoja sisältävissä työvaiheissa. 9

10 Takakaivulaite Valmis tehtävään kuin tehtävään Kaivukonemainen kaivulaite Kaivukonemainen puomi selviytyy haastavimmistakin töistä, olipa kyseessä sitten kuorma-auton lastaaminen ahtaalla tiellä tai kaivaminen yli esteiden. 428F2-kaivurikuormaajassa yhdistyvät monikäyttöisyys, suuri murtovoima, hallittavuus ja virtausta jakava hydrauliikkajärjestelmä, minkä ansiosta kone on äärimmäisen tehokas, mutta myös helppokäyttöinen. Puomista on tehty kapea, jotta kuljettajan näkyvyys työlaitteeseen ja maahan olisi paras mahdollinen. Jatkokaivuvarsi 428F2:een on saatavilla jatkokaivuvarsi, jolla on suurempi kaivusyvyys ja ulottuvuus. Se lisää koneen monikäyttöisyyttä ja vähentää koneen siirtelyn tarvetta, jolloin työmaalle aiheutuu aiempaa vähemmän vahinkoa. Liukuva sisäosa pitää kulutuslevyt suojassa lialta, jolloin säätöjä ja huoltoa tarvitaan harvemmin. Työlaitteiden lisähydraulilinjat on sijoitettu niin, että ne ovat on suojassa ahtaimmissakin paikoissa työskenneltäessä. Sivusiirtorunko F2-sarjan sivusiirtorungossa on lukittuvat ulkoiset kiristimet, eikä kaivurikuormaajan purkaminen ole tarpeen huoltotöiden yhteydessä. Vankkarakenteinen runko on suojattu elektroforeettisella pinnoitteella, joka vähentää pölyn kertymistä runkoon ja ehkäisee ruosteen muodostumista, mikä lisää rungon käyttöikää. Vaimennettu kääntö 428F2:ssa on Catin vaimennetun käännön järjestelmä, jolla ojankaivu sujuu nopeasti, koska se vaimentaa puomin heilahtelua eri työvaiheiden aikana. Moottoroitu sivusiirto (lisävaruste) Tämä toiminto antaa kuljettajalle mahdollisuuden asemoida takakaivuri kätevästi koko sivusiirtorungon leveydeltä hydrauliikan avulla. Ominaisuus on hyödyllinen erityisesti silloin, kun työkohde on ahdas tai työkohteessa on kaapeleita tai putkia. 10

11 Työlaitteet Ratkaisu kaikkiin töihin Kuormaaja Kuormaajan kauhat Saatavana on yleiskäyttöisiä kuormaajan kauhoja sekä hydraulikäyttöinen monitoimikauha. Kauhavaihtoehtojen tilavuudet ovat 0,96 m 3 1,3 m 3. Muita kuormaajaan saatavilla olevia varusteita: Harjat Materiaalinkäsittelypuomit Ristikkopuomit Haarukat Puskulevyt Takakaivulaite Kaivukauhat Cat Work Tools -valikoimaan kuuluu erikokoisia kauhoja. Käyttötarkoitusta vastaava kauha on helppo löytää valikoimasta, joka sisältää muun muassa seuraavat kauhat: Yleiskäyttö Raskas käyttö Suuritilavuuksinen Kivi Luiskakauha Muita takakaivulaitteeseen saatavilla olevia varusteita: Asfalttijyrsimet Vasarat Maakairat Tärylevyt Takakaivulaitteen pikakiinnike Manuaaliset ja hydrauliset takakaivulaitteen kiinnikkeet helpottavat ja nopeuttavat takatyölaitteiden vaihtoja ja tekevät vaihdoista turvallisempaa. Uusissa kaksoislukituksellisissa Cat-kiinnikkeissä on kiilarakenne, joka varmistaa tiiviin kiinnityksen. Niissä on myös turvalukko, joka kytkeytyy automaattisesti. 11

12 Huollettavuus Huolla vähemmän, työskentele enemmän Päivittäiset huoltokohteet Caterpillarilla ymmärretään, että mitä helpompi jokin asia on tehdä, sitä todennäköisemmin se myös tehdään. Siksi olemme varmistaneet, että Cat-kaivurikuormaajan huoltaminen on mahdollisimman yksinkertaista. Kaikki päivittäiset huoltokohteet on ryhmitetty yhteen, ja niihin pääsee helposti käsiksi. Akselit ja vetoakselit ovat pysyvästi tiivistetyt, joten kuljettaja välttyy vaivalloisilta koneen alla tehtäviltä rasvaustöiltä. Saranoitu jäähdytinkokoonpano Konepeitto kätkee alleen moottorin ja Catin ainutlaatuisen saranoidun jäähdytinkokoonpanon. Ilmastointikokoonpano nousee ylös ja jäähdytin kallistuu eteenpäin ilman työkalujen käyttöä, joten roskat on helppo poistaa niin korjaamolla kuin työkohteessakin. Jäähdytysteho pysyy aina parhaalla mahdollisella tasolla. Kulutuslevyjen säätö Jatkokaivuvarsi on itsevoiteleva, mikä helpottaa kuljettajan työskentelyä. Tukijalkojen ja jatkokaivuvarren kulutuslevyt ovat helposti säädettävissä, eikä niiden huoltaminen edellytä purkamista. Kulutuslevyjen säätöruuvit ovat tarvittaessa helposti käytettävissä, ja säätö onnistuu minuuteissa. Cat-suodattimet Kaikki Cat-suodattimet asennetaan pystyyn, jolloin huolloissa vältytään vuodoilta ja öljy pysyy puhtaampana. Cat-suodattimet suodattavat pienimmätkin mikroniluokan hiukkaset pois öljystä ja pitävät moottorin, vaihteiston ja hydrauliikkajärjestelmän kunnossa pitkään. 12

13 Asiakastuki Kattava asiakastukiverkosto Huolto- ja kunnossapitosopimukset Cat-edustajallasi on tarjota kattava valikoima kunnossapitosopimuksia, joita voidaan muokata jokaisen rahoitustilanteeseen ja tarpeisiin sopiviksi. Ratkaisuja löytyy täyden palvelun paketeista, joihin kuuluu S O S SM, aina pelkät osat kattaviin tukisopimuksiin. Suojaamme arvokkaan investointisi ja kerromme kuukausittaiset kulut tarkkaan, jolloin voit keskittyä hoitamaan liiketoimintaasi. Rahoitus Oletko jo tutustunut edustajasi rahoitusvaihtoehtoihin? Tarjolla on kattava valikoima paketteja, jotka sopivat tarpeeseen kuin tarpeeseen. Koneen valinta Edustajasi osaa opastaa oikean koneen valinnassa. Näin saat varmasti tarpeitasi vastaavan koneen, minkä ansiosta myös käyttökustannukset pysyvät aisoissa. Onko ensimmäisenä mieleen tuleva kone sittenkään paras, vai olisikohan valikoimissa jokin vieläkin parempi vaihtoehto? Koulutus ja tuki Kysy lisätuesta edustajaltasi. Edustajaltasi saat koneen käyttöön neuvoja, joiden avulla voit vähentää kulumista ja lisätä työtehoa sekä pienentää kokonais- ja käyttökustannuksia. Näin saat täyden hyödyn Cat-kaivurikuormaajan ominaisuuksista. 13

14 428F2-kaivurikuormaajan tekniset tiedot Moottori Euroopan unionin vaihe IV Vakiomallisto Malli Turboahdettu ja välijäähdytetty 70 kw:n elektroninen C4.4 Nimellisteho (vakio), r/min Bruttoteho ISO kw / 95 hv Nettotehoarvo, r/min ISO kw / 89 hv ETY 80/ kw / 89 hv Vääntömomentin kasvu (netto), r/min 56 % Suurin vääntömomentti, r/min 438 Nm Sisähalkaisija 105 mm Isku 127 mm Iskutilavuus 4,4 l Ilmoitettu nettoteho on vauhtipyörältä saatavana oleva teho, kun moottorissa on varusteena puhallin, ilmanpuhdistin, äänenvaimennin ja laturi. Tehoa ei tarvitse pienentää alle metrin korkeudessa. Automaattinen tehon pieneneminen suojaa hydrauliikka- ja voimansiirtojärjestelmiä. Vastaa Euroopan unionin IV-vaiheen päästöstandardeja. Vaihteisto Kaksivetoisen kaivurikuormaajan ajonopeudet täydellä kaasulla, kun varusteena takarenkaat. Auto-Shift Power Shuttle Auto-Shift (lukitus) Eteenpäinajo 1. 5,6 km/h 6 km/h 6 km/h 2. 9,3 km/h 9,6 km/h 9,6 km/h km/h 12 km/h 12 km/h km/h 20 km/h 20 km/h km/h 25 km/h km/h 40 km/h Peruutus 1. 5,6 km/h 6 km/h 6 km/h 2. 9,3 km/h 13 km/h 13 km/h km/h 27 km/h 27 km/h km/h Täyttötilavuudet Jäähdytysjärjestelmä ja ilmastointilaite Polttoainesäiliö Moottoriöljy (suodatin mukaan luettuna) DEF Vaihteisto (Power Shuttle) Neliveto Vaihteisto (Auto-Shift) Neliveto Taka-akseli Planeettapyörästöt Etuakseli (neliveto) Planeettapyörästöt Hydrauliikkajärjestelmä Hydrauliikkaöljysäiliö Hydrauliikkajärjestelmä Tyyppi Pumpun tyyppi Pumpun enimmäisteho Järjestelmän paine Takakaivulaite Kuormaaja Melutaso Ohjaamon sisällä Ohjaamon ulkopuolella 22,5 l 160 l 8,8 l 19 l 15 l 19 l 16,5 l 1,7 l 11 l 0,7 l 95 l 40 l Suljettu järjestelmä Muuttuvavirtauksinen, aksiaalimäntä 160 l/min 250 bar 250 bar 74 db(a) 100 db(a) 14

15 428F2-kaivurikuormaajan tekniset tiedot Painot* Työpaino Työpaino (enimmäisarvo, ROPS-kapasiteetti) Ohjaamo, ROPS/FOPS Auto-Shift-vaihteisto Ajonvakaaja Ilmastointi Monitoimikauha (1,00 m 3 ) taittuvat trukkihaarukat ilman taittuvia trukkihaarukoita Jatkokaivuvarsi (ilman etuvastapainoa), 4,3 m Vastapainot Perus Keskiraskas Enintään Vastapainojen vähimmäissuositukset vakiokaivuvarsi kg kg 129 kg 55 kg 11 kg 42 kg 871 kg 611,2 kg 203 kg 115 kg 240 kg 460 kg Kuormaajan kauha Yleiskäyttökauha 115 kg Monitoimikauha 0 kg Vastapainojen vähimmäissuositukset jatkokaivuvarsi Kuormaajan kauha Yleiskäyttökauha 460 kg Monitoimikauha 0 kg * Koneen kokoonpano vakio-ohjaamo ja ilmastointilaite, nelivedon vakiovaihteisto, kuormaajan monitoimikauha tilavuudeltaan 1,03 m 3, 24 tuuman yleiskauha, 12.5/ ja renkaat, ei vastapainoa, 80 kg painava kuljettaja, täysi polttoainesäiliö. Akselit Neliveto (AWD) Ominaisuudet Raskaaseen käyttöön suunniteltu taka-akseli, jossa on automaattisesti säätyvät kiinteät levyjarrut, tasauspyörästön lukko ja päätepyörästöt. Neliveto kytketään etukonsolin kytkimestä tai jarrupolkimella nelipyöräjarrutuksen yhteydessä. Nelivedon voi kytkeä liikkeessä ja kone kuormitettuna, millä tahansa vaihteella ajettaessa sekä eteenpäinajon että peruutuksen aikana. Nelivedon ulkoiset päätepyörästöt helpottavat huoltoa. Nelivedon etuakseli on heilurityyppinen ja pysyvästi tiivistetty ja voideltu, joten päivittäistä huoltoa ei tarvita. Ohjaussylinteri on kaksitoiminen, ja sen ohjauskulma on ketterät 52 astetta. Akseliluokitukset Etuakseli, neliveto Staattinen Dynaaminen Taka-akseli Staattinen Dynaaminen Ohjaus Tyyppi Ohjaustehostin Nelivedon sylinteri, yksi (1) kaksitoiminen Sisähalkaisija Isku Varren halkaisija Kääntöympyrä Neliveto (sisempää pyörää jarruttamatta) Etupyörien uloin kohta Leveimmän kuormaajan kauhan ulkoreuna Jarrut kg kg kg kg Etupyörä Hydrostaattinen 65 mm 120 mm 36 mm 8,18 m 10,97 m Täysin suljetut ja tehostetut hydrauliset monilevyjarrut Ominaisuudet Sisäpuoliset hydraulikäyttöiset öljykylpyjarrut, Kevlar-levyt päätepyörästön tuloakselilla. Täysin suljetut ja tiivistetyt Itsesäätyvät Tehostetut kaksoisjarrupolkimet voidaan lukita keskenään siirtoajoa varten. Seisonta-/varajarrujärjestelmä on käyttöjarruista poikkeava erillinen järjestelmä. Seisontajarru kytketään mekaanisesti oikeanpuoleisessa konsolissa olevalla käsikäyttöisellä vivulla. Järjestelmä täyttää ISO 3450:1996 -standardin vaatimukset. 15

16 428F2-kaivurikuormaajan tekniset tiedot Koneen mitat Yleiskäyttöinen kauha 1,0 m 3 Monitoimikauha 1,03 m 3 trukkihaarukoilla 1,03 m 3 Monitoimikauha 1 Kokonaispituus siirtoajossa mm mm mm Kokonaiskuljetuspituus mm mm mm 2 Kokonaiskuljetuskorkeus 4,3 m:n kaivuvarsi mm mm mm Kokonaisleveys mm mm mm 3 Korkeus ohjaamon/turvakaaren yläosaan mm mm mm 4 Korkeus pakoputkiyhdistelmän yläosaan mm mm mm 5 Taka-akselin keskilinjasta jäähdyttimen säleikköön mm mm mm 6 Akseliväli (neliveto) mm mm mm Mitat ja teknistä suorituskykyä koskevat tiedot koskevat koneita, joissa on 12.5/80-18 SGL -eturenkaat, c-takarenkaat, vakio-ohjaamo, vakiokaivuvarsi, 24 tuuman yleiskauha ja kuormaajan yleiskäyttöinen kauha tilavuudeltaan 1,0 m 3 sekä vakiovarusteet, ellei muuta ole ilmoitettu. 16

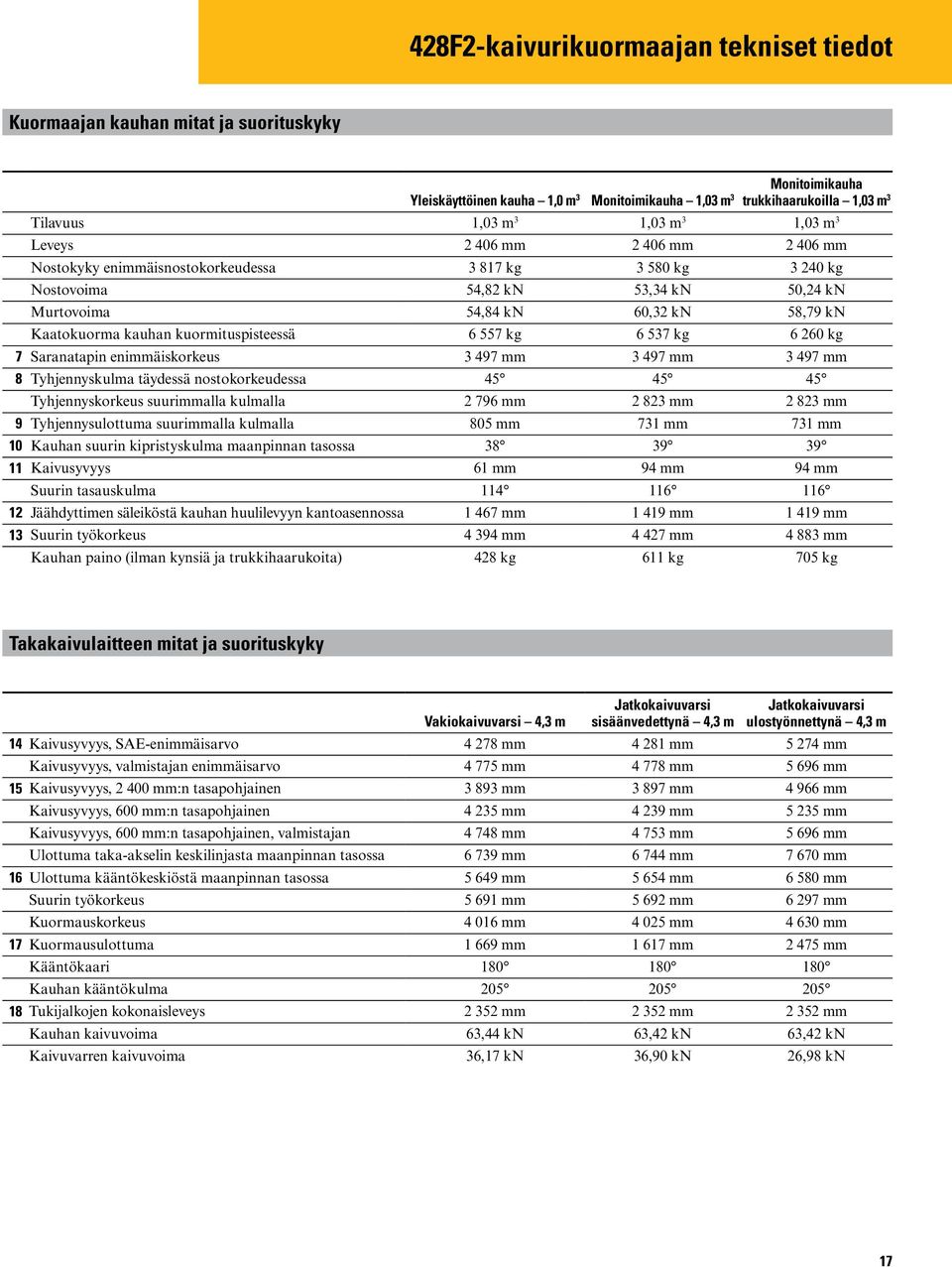

17 428F2-kaivurikuormaajan tekniset tiedot Kuormaajan kauhan mitat ja suorituskyky Yleiskäyttöinen kauha 1,0 m 3 Monitoimikauha 1,03 m 3 trukkihaarukoilla 1,03 m 3 Monitoimikauha Tilavuus 1,03 m 3 1,03 m 3 1,03 m 3 Leveys mm mm mm Nostokyky enimmäisnostokorkeudessa kg kg kg Nostovoima 54,82 kn 53,34 kn 50,24 kn Murtovoima 54,84 kn 60,32 kn 58,79 kn Kaatokuorma kauhan kuormituspisteessä kg kg kg 7 Saranatapin enimmäiskorkeus mm mm mm 8 Tyhjennyskulma täydessä nostokorkeudessa Tyhjennyskorkeus suurimmalla kulmalla mm mm mm 9 Tyhjennysulottuma suurimmalla kulmalla 805 mm 731 mm 731 mm 10 Kauhan suurin kipristyskulma maanpinnan tasossa Kaivusyvyys 61 mm 94 mm 94 mm Suurin tasauskulma Jäähdyttimen säleiköstä kauhan huulilevyyn kantoasennossa mm mm mm 13 Suurin työkorkeus mm mm mm Kauhan paino (ilman kynsiä ja trukkihaarukoita) 428 kg 611 kg 705 kg Takakaivulaitteen mitat ja suorituskyky Vakiokaivuvarsi 4,3 m Jatkokaivuvarsi sisäänvedettynä 4,3 m Jatkokaivuvarsi ulostyönnettynä 4,3 m 14 Kaivusyvyys, SAE-enimmäisarvo mm mm mm Kaivusyvyys, valmistajan enimmäisarvo mm mm mm 15 Kaivusyvyys, mm:n tasapohjainen mm mm mm Kaivusyvyys, 600 mm:n tasapohjainen mm mm mm Kaivusyvyys, 600 mm:n tasapohjainen, valmistajan mm mm mm Ulottuma taka-akselin keskilinjasta maanpinnan tasossa mm mm mm 16 Ulottuma kääntökeskiöstä maanpinnan tasossa mm mm mm Suurin työkorkeus mm mm mm Kuormauskorkeus mm mm mm 17 Kuormausulottuma mm mm mm Kääntökaari Kauhan kääntökulma Tukijalkojen kokonaisleveys mm mm mm Kauhan kaivuvoima 63,44 kn 63,42 kn 63,42 kn Kaivuvarren kaivuvoima 36,17 kn 36,90 kn 26,98 kn 17

18 428F2-kaivurikuormaajan vakio- ja lisävarusteet Vakio- ja lisävarusteet Vakio- ja lisävarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. ROPS- ja FOPS-ohjaamo Vakio Lisävaruste * Katso ohjaamovaihtoehtojen sivu Deluxe-ohjaamo Vakio-ohjaamo Renkaat/ohjaus/jarrut 100-prosenttinen tasauspyörästön lukko 26 tuuman renkaat 28 tuuman renkaat Hydraulisesti tehostetut jarrut (kaksoispolkimet) Neliveto Moottori/vaihteisto 70 kw:n (95 hv) Cat C4.4 ACERT -moottori Akku 750 CCA, huoltovapaa (raskaskäyttö) Akku 750 CCA, huoltovapaa (vakio) ECO-tila (vain Auto-Shift-vaihteisto) Moottorin lohkolämmitin Saranoitu jäähdytinyksikkö helpottaa roskien poistoa Vaihteisto, 4-nopeuksinen manuaalinen Vaihteisto, 6-nopeuksinen automaattinen Vaihteisto, 6-nopeuksinen automaattinen (lukittuva momentinmuunnin) Tulo Ohjaustehostin, hydrostaattinen Säätimet, mekaaninen vipu Muut työlaitteet Etulokasuojat Sitomiskohdat kuljetusta varten Tukijalkojen kumitassut Työkalulaatikko Vastapaino, 115 kg Vastapaino, 240 kg Vastapaino, 460 kg Suojukset Kappaleiden käsittelysarja Kuormaajan turvatuki Suojus, kynnet (yleiskäyttö/monitoimi) Suojus, takavalot Suojus, vetoakseli Vakio Lisävaruste Työkohteessa asennettavat lisävarusteet Moottoroitu sivusiirto (PSS) Puomin kaivuvarret ja vivustot kaivuri Hydraulinen pikakiinnike Jatkokaivuvarsi (4,26 m) Kuljetuslukko, kääntö Kuljetuslukko, pääpuomi Pikakiinnike, mekaaninen Vakiokaivuvarsi (4,26 m) Puomin kaivuvarret ja vivustot kuormaaja Kuormaajan huulilevy (2 kappaletta) Hydrauliikka Hydrauliikkaöljyn jäähdytin Hydraulipumppu (160 l/min) Hydrauliset pikairrotusliitännät (kytketään kääntämällä) Sivusiirron lukko (sähköhydraulinen) Hydrauliikka kaivuri Hydraulilinjat, 1-suuntaiset Hydraulilinjat, 2-suuntaiset Hydrauliikka kuormaaja Automaattinen ajonvakaaja Kuormaajan rajoitin, kellunta Kuormaajan rajoitin, työlaitteen kaivuasentoon palautus Vaakatasaus Sähkölaitteet Apukäynnistysliitin Majakka, pyörivä Majakka, vilkkuva Peruutushälytin Product Link, matkapuhelin Product Link, satelliitti Tukijalkojen hälytin 18

19 428F2-kaivurikuormaajan vakio- ja lisävarusteet Ohjaamovaihtoehdot Vakio Deluxe Automaattisesti nousevat tukijalat Automaattisesti sammuvat suuntavilkut Avattavat sivuikkunat edessä ja takana Etutuuletin Lisävaruste Lisävaruste Etuvalot* Ilman kierrätyksen säätö Ilmastointi Lisävaruste Lisävaruste Irrotettava lattiamatto Istuin, Deluxe, kangasverhoilu Istuin, Deluxe, kangasverhoilu, lämmitys Lisävaruste Lisävaruste Istuin, kangasverhoilu Jalkakaasu Jarrupolkimia voi käyttää erikseen ja ne voi lukita yhteen Kojetaulun ilkivaltasuojaus Käsikaasu Lasinpyyhkimet edessä ja takana Majakan liitäntä (2 kpl) Mittaristo ja LCD-näyttö Mukitelineet (2 kpl) Ohjaamon lämmitin Vakio Deluxe Ohjaamon sisävalo Ohjaamon sisävalo (mukavuusvalo) Ohjauspylväs, kallistus Ohjauspylväs, kallistus ja teleskooppisäätö Pakkovaihtotoiminto kuormaajan säätimissä Perusmallin radio Lisävaruste Lisävaruste Premium-radio Lisävaruste Lisävaruste Rei'itetty häikäisysuoja koko leveydeltä Sisäinen virtaliitäntä (1 kpl) Säilytystila vasemmalla Takavalot (LED) Tasauspyörästön lukon painike kuormaajan säätimissä Turvalukko, hydrauliikka Turvalukko, vaihteisto Turvanäppäimistö Lisävaruste Lisävaruste Täysin säädettävät työvalot (8 kpl) Vaihteiston vapautin kuormaajan säätimissä Äänitorvi edessä Äänitorvi takana * Saattavat vaihdella alueen mukaan 19

20 Lisätietoja Cat-tuotteista, edustajien palveluista ja alan sovelluksista saat kotisivuiltamme osoitteesta Caterpillar Kaikki oikeudet pidätetään. AQHQ7428 ( ) (Käännös: ) Materiaalit ja tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta. Kuvissa olevissa koneissa saattaa olla lisävarusteita. Tiedot saatavina olevista varusteista saat omalta Cat-edustajaltasi. CAT, CATERPILLAR, SAFETY.CAT.COM, niiden vastaavat logot, "Caterpillar Yellow" ja "Power Edge" -tuoteasu sekä tässä käytetyt yhtiön ja tuotteiden identiteetit ovat Caterpillarin tavaramerkkejä. Niiden luvaton käyttäminen on kiellettyä. VisionLink on Yhdysvalloissa ja muissa maissa rekisteröity Trimble Navigation Limitedin tuotemerkki.
