1 966M XE / 972M XE Pyöräkuormaajat 966M XE 972M XE Moottorimalli Cat C9.3 ACERT Cat C9.3 ACERT Enimmäisnettoteho ISO kw (302 hv metrinen) 232 kw (315 hv metrinen) Kauhojen tilavuudet 2,5-9,2 m³ 2,9-9,9 m³ Työpaino kg* kg** * 4,2 m3:n yleiskauhoilla, joissa on pultattava huulilevy. ** 4,8 m3:n yleiskauhoilla, joissa on pultattava huulilevy.

2 LUOTETTAVA, TUOTTAVA JA POLTTOAINETEHOKAS Polttoainetehokkuudeltaan 25 % parempi alan johtavaan M-sarjaan verrattuna* Polttoainetehokkuudeltaan 35 % parempi kuin K-sarjan koneet* Catin portaaton automaattivaihteisto Teho siirtyy variaattoriyksikön (hydraulipumppu ja moottori) sekä rinnakkaisen mekaanisen hammaspyörästön (suurin tehokkuus) kautta, jotta vaihteiston tehokkuus on paras mahdollinen mahdollisimman monissa käyttöolosuhteissa Performance-sarjan kauhat ovat helppoja täyttää ja pitävät materiaalin entistä paremmin kyydissä Cat Fusion -kiinnikejärjestelmä ja -työlaitteet tarjoavat laajan valikoiman työlaitteita ja mahdollistavat saman työlaitteen käytön erikokoisissa pyöräkuormaajissa ACERT-tekniikkaa hyödyntävä Cat-moottori, joka täyttää EU:n vaiheen IV päästöstandardit ja sisältää jatkuvan ja tehokkaan toiminnan takaavan Cat-matalapäästömoduulin Uuden sukupolven akselit parantavat tuottavuutta tarjoamalla parhaan mahdollisen pidon erilaisilla alustoilla, koska niissä on vakiona käytön aikana manuaalisesti kytkettävät, levytyyppiset tasauspyörästön lukot Uuden sukupolven kuorman tunnistava hydrauliikkajärjestelmä mahdollistaa koneen toimintojen optimaalisen hallinnan HELPPOA KÄYTTÖÄ Luokkansa parhaat kuljettajan työtilat, joissa kuljettaja viihtyy tehokkaana pitemmänkin päivän Edistyksellinen Cat Connect -tekniikka työmaan toiminnan valvontaan, hallintaan ja kehittämiseen HUOLLETTAVUUS Tuttu yksiosainen konepeitto, keskitetyt huoltokeskukset, tuulilasin pesutasanteet ja putoamissuojaimen kiinnityspisteet ovat tekijöitä, joiden ansiosta näiden koneiden huollettavuus on luokkansa parasta Sisältö Luotettava...4 Kestävä...5 Tuottava...6 Polttoainetehokas...7 Helppokäyttöinen...8 Monikäyttöinen...10 Integroidut tekniikat...12 Omistuskustannukset...14 Käyttökustannukset...15 Helppo huoltaa...16 Asiakastuki...17 Ympäristöystävällinen...17 Tekniset tiedot...18 Mallien vakiovarusteet...33 Mallien lisävarusteet...34 Muistiinpanoja * Polttoainetehokkuutta kuvataan siirretyn materiaalimäärän painon ja kulutetun polttoainemäärän suhteella. Ilmoitettu keskimääräinen tehokkuuden paraneminen on testattu ja analysoitu käyttämällä keskimääräistä työkiertojen yhdistelmää ja koneen vakiokokoonpanoa, jota vaihdellaan vastaavien mallien mukaan ja sekä säästötilaa käyttäen että ilman säästötilaa. Tuloksien vaihtelua aiheuttaviin tekijöihin kuuluvat muun muassa koneen kokoonpano, kuljettajan työtavat, koneen käyttötarkoitus ja ilmasto. ** Vaihtoehtoiset varustekokoonpanot ja varusteet voivat vaihdella alueittain. Saat lisätietoja Caterpillar-edustajalta.

3 Uusissa 966M XE- ja 972M XE -pyöräkuormaajissa on EU:n vaiheen IV päästöstandardit täyttävä ACERT-moottori, joka on varustettu testatusti toimivilla elektroniikka-, polttoaine-, ilmanotto- ja jälkikäsittelyjärjestelmien osilla. Testattuja tekniikoita järjestelmällisesti ja taitavasti hyödyntämällä voimme täyttää asiakkaidemme vaativat odotukset, jotka liittyvät tuottavuuteen ja polttoainetehokkuuteen. Järjestelmien pitkälle viety integrointi pienentää päästöjä, parantaa tehokkuutta ja alentaa polttoaineen kulutusta koneen suorituskykyä tai helppokäyttöisyyttä haittaamatta. 966M XE- ja 972M XE -pyöräkuormaajat ja niiden edistyksellinen voimansiirtojärjestelmä on suunniteltu ylivertaisen suorituskyvyn ja polttoainetehokkuuden ehdoilla käyttöliittymän ja käyttötekniikan helppoudesta tinkimättä. Koneet soveltuvat erityisen hyvin kuorma-autojen lastaamiseen, ja 972M XE täyttää suuret maantierekat kätevästi kolmella kauhallisella. Saatavilla on myös murskeen käsittelykone ja muita vaihtoehtoisia varustekokoonpanoja.** 3

4 Luotettava Testatusti toimivia osia ja pettämätöntä tekniikkaa Jokainen vaiheen IV päästöstandardit täyttävä ACERT-moottori on varustettu testatusti toimivilla elektroniikka-, polttoaine-, ilmanotto- ja jälkikäsittelyjärjestelmien osilla. Entistä tehokkaampi ja luotettavampi moottorin elektroniikka IV-vaiheen ACERT-moottorit ovat entistä tehokkaampia ja kestävämpiä. Uudet ominaisuudet ja laitteiden yhteensopivuus parantavat asiakaskokemusta, laatuvaikutelmaa ja luotettavuutta. Vaahtosuojatut johtosarjat parantavat luotettavuutta vaativimmissakin käyttökohteissa. Hydrauliikka 966M XE- ja 972M XE -koneiden hydrauliikkajärjestelmiä on uudistettu huomattavasti, mikä näkyy lisäarvona asiakkaalle. Päähydrauliventtiili on nyt yksilohkoinen, integroidulla ajonvakaajalla varustettu venttiili. Samanlaisena kaikissa M-sarjan malleissa käytössä oleva yksilohkoinen venttiili on entistä ratkaisua kevyempi, ja siinä on 40 prosenttia vähemmän mahdollisia vuotokohtia. Lisähydrauliikan kolmas ja neljäs toiminto voidaan lisätä helposti jo tehtaalla tai jopa työkohteessa lisäämällä toinen ulkopuolinen venttiili. Kaluston seuranta Cat Connect -tekniikat ja Cat-edustajien palvelut tekevät kalustonhallinnasta kerralla selkeää. Product Link -järjestelmän ja verkkopohjaisen VisionLink -sovelluksen avulla voit tarkkailla koneesi tietoja ja kuntoa reaaliajassa. Cat-edustajasi voi tarjota asiantuntevia neuvoja ja S O S SM - analyysipalveluja, joilla taataan kaluston luotettavuus ja tehokkuuden säilyminen. Kylmäkäynnistyspaketti Uusi lisävarusteena saatava kylmäkäynnistyspaketti varmistaa luotettavat käynnistykset erittäin kylmissä olosuhteissa ja korkealla merenpinnan yläpuolella työskenneltäessä. 4

5 Kestävä Täyttää tarpeesi entistäkin paremmin Rungot Robottihitsattu, kaksiosainen runkomalli on kestävä ja jäykkä rakenne, joka kestää kaikki tunkeutumis-, kuormaus- ja kääntövaiheissa koneeseen kohdistuvat rasitukset. M-sarjan nivelletty liitosjärjestelmä liittää etu- ja takarungon toisiinsa ja parantaa osaltaan koneen kuormituskestävyyttä. Akselit M-sarjan akselit ovat luotettavia ja pitkäikäisiä, koska ne on suunniteltu kestämään äärimmäisissäkin käyttötarkoituksissa. Taka-akseli voi kallistua ±13 astetta, minkä ansiosta kaikki neljä pyörää pysyvät maassa epätasaisessakin maastossa eikä koneen vakautta ja renkaiden pitoa menetetä. 5

6 Tuottava Älykkäämmin ja enemmän Catin portaaton automaattivaihteisto Teho siirtyy variaattoriyksikön (hydraulipumppu ja moottori) sekä rinnakkaisen mekaanisen hammaspyörästön (suurin tehokkuus) kautta, jotta vaihteiston tehokkuus on paras mahdollinen mahdollisimman monissa käyttöolosuhteissa. Variaattorin automaattisesti muuttuvan välityssuhteen ansiosta kone käy tehokkaalla käyttöalueella koneen ajonopeudesta huolimatta. Kun oikeat tekniikat hienosäädetään sopivia käyttötarkoituksia varten, saadaan aikaan seuraavia tuloksia: Erinomainen suorituskyky moniin käyttötarkoituksiin Entistä parempi luotettavuus yhteensopivuuden ja rakenteiden yksinkertaisuuden ansiosta Maksimoitu käyttöaika ja alhaisemmat kustannukset Catedustajaverkoston maailmanluokan tuella Minimoitu päästöjärjestelmien vaikutus käyttöön suunniteltu läpinäkyväksi, eivät vaadi toimia kuljettajalta Kestävät rakenteet ja pitkä perushuoltoväli Entistä pienempi polttoaineenkulutus ja minimoidut huoltokustannukset moottorin tehoa ja herkkyyttä uhraamatta Hydrauliikka Uudessa ajonvakaajassa on nyt kaksi paineakkua, minkä ansiosta järjestelmä toimii entistä paremmin entistä laajemmalla kuorma-alueella parempi ajomukavuus lisää tuottavuutta ja pitää kuljettajan tehokkaassa työkunnossa. Uuden sukupolven työlaitteen pumppu tasapainottaa jatkuvasti hydrauliikan kuormia kuljettajan koneelta haluaman suorituskyvyn mukaan. Ratkaisulla on saatu parannettua sekä moottorivastetta yleisesti että tehokkuutta korkealla merenpinnan yläpuolella työskenneltäessä. Akselit Erilaisten kiviainesten käsittelyn ja esimerkiksi betoniasemien lisäksi näitä kuormaajia käytetään yleisesti erikoisrakennuskohteissa, joissa ajoalustan heikot pito-ominaisuudet hidastavat työtä merkittävästi. Tällaisissa olosuhteissa tehokkuutta lisäävät uudet levytyyppiset tasauspyörästön lukot, jotka voi kytkeä ajettaessa. Näiden mallien vakiovarustukseen kuuluu etuakselin tasauspyörästön lukko, joka kytketään lattialla olevalla kytkimellä tarvittaessa. Lisävarusteena on saatavana automaattiset etu- ja taka-akselin tasauspyörästön lukot, jotka kytkeytyvät tarvittaessa pyörien nopeuseron mukaan ilman kuljettajan toimenpiteitä. Levytyyppiset tasauspyörästön lukot vähentävät renkaiden kulumista muihin vetoapukeinoihin verrattuna, mikä omalta osaltaan pienentää käyttökustannuksia. Koneissa on uudet ulkoiset, jarrusatuloilla varustetut levytyyppiset seisontajarrut, jotka on asennettu etuakselin tuloakselille. Koska jarrut ovat ulkoiset, ne eivät kärsi öljykylvyssä toimiville seisontajarruille ominaisesta tehottomuudesta, koska levyt eivät pyöri öljyssä. Lisäksi ne säästävät huoltokustannuksia, koska vaihdettavaa öljyä ei tältä osin ole. Ulkoiset seisontajarrut ovat myös helposti käsillä tarkistuksia ja huoltoa varten. 6

7 Polttoainetehokas Suunniteltu alentamaan käyttökustannuksia Edistyksellisiä järjestelmiä ja innovatiivista integrointia Järjestelmien pitkälle viety integrointi uuden moottorin ja päästöjärjestelmän, voimansiirron, hydrauliikkajärjestelmän ja jäähdytysjärjestelmän välillä alentaa älykkäällä tavalla moottorin keskimääräistä käyntinopeutta ja pienentää järjestelmäkokonaisuuden lämpökuormia, mikä tuottaa merkittävästi paremman suorituskyvyn ja polttoainetehokkuuden. Momentinmuunnin on jätetty pois, ja moottorin nimellisnopeutta on pienennetty. Koneen nopeutta voi säädellä moottorin nopeuteen nähden itsenäisesti, ja moottorin jarrutusenergia siirretään tuulettimelle ja työlaitteen pumpuille. Uudet 966M XE- ja 972M XE -mallit ovat luokkansa johtavia koneita polttoainetehokkuudessa. Moottori ja päästöt Cat C9.3 ACERT -moottori on suunniteltu tarjoamaan sekä suuri ominaisteho että huippuluokan polttoainetehokkuus niin, että moottori täyttää vaiheen IV ACERT-päästöstandardit. Moottorissa hyödynnetään Catin innovatiivisia ratkaisuja elektroniikassa, polttoaineen ruiskutuksessa ja ilmanhallintajärjestelmissä, ja lisäksi sen jälkikäsittelyratkaisussa käytetään Catin SCR-tekniikkaa sekä polttoainetehokasta puhdistusjärjestelmää. Catin puhdistusjärjestelmä poistaa noen automaattisesti dieselhiukkassuodattimesta koneen normaalia käyttöä häiritsemättä. Uuden sukupolven polttoainejärjestelmät Catin ruiskutuksen ajoitus hallitsee ruiskutusprosessia käyttämällä erittäin tarkasti ajoitettuja mikroruiskutusten sarjoja, millä palotapahtumaa voidaan hallita paremmin niin, että siitä saadaan mahdollisimman tehokas ja puhdas. 966M XE- ja 972M XE -mallien C9.3 ACERT -moottorien korkeapaineinen yhteispaineruiskutusjärjestelmä on tehokas ja tuottaa entistä vähemmän nokea. Cat NOx -päästöjärjestelmä Cat NOx -päästöjärjestelmä (NRS) ottaa talteen ja jäähdyttää pienen osan pakokaasuista ja kierrättää sen takaisin palotilaan. Tämä alentaa palamislämpötilaa ja pienentää typen oksidien (NOx) päästömäärää. Jälkikäsittelytekniikat Vaiheen IV päästöstandardit vaativat typen oksidien (NOx) vähentämistä edelleen 80 prosentilla. Jotta tämä vaatimus voidaan täyttää, on Catin toimivaksi testatun IIIB-vaiheen jälkikäsittelyratkaisun lisäksi otettu käyttöön myös uusi järjestelmä, joka tunnetaan nimellä SCR (Selective Catalytic Reduction). 7

8 Helppokäyttöinen Turvallinen, mukava ja toimiva Kuljettajan tehokkuuden parantaminen on ollut keskeinen tavoite 966M XE- ja 972M XE -malleja suunniteltaessa. Olemme varmistaneet, että kuljettajat voivat hallita koneitaan varmuudella tarjoamalla heille turvallisen, puhtaan, mukavan ja hiljaisen työympäristön. Nämä kaikki tekijät vähentävät osaltaan kuljettajan rasitusta ja parantavat hänen työtehoaan. Kulku ohjaamoon Oven voi avata kaukokäyttöisesti uudella elektroniseen huoltokeskukseen sijoitetulla kytkimellä (lisävaruste). Askelmien kulmaa on lisätty, ja tartuntakahvat on sijoiteltu uudelleen, jotta kolmen pisteen kosketus säilyy koko ajan ja kuljettajat voivat nousta askelmia kuten portaita. Näkyvyys Alaikkunaa on jatkettu reilusti, millä on parannettu näkyvyyttä koneen vasemmalle puolelle. Uudet peilit parantavat näkyvyyttä taakse ja koneen molemmille puolille (integroiduilla katvepeileillä). Tärinä ja melu Melu ja tärinä on aiempaa vähäisempää alennettujen moottorin käyntinopeuksien ja parannetun ajonvakaajan ansiosta. Näin kuljettaja pysyy tehokkaana ja tuottavana koko päivän. Kosketusnäyttö ja ohjauspaneeli Uusi värillinen kosketusnäyttö helpottaa merkittävästi käyttöliittymän käyttöä, koska se sisältää koneen säätimet, takakameran näytön sekä uuden, täysin integroidun Cat Production Measurement -mittausjärjestelmän. Kosteudelta ja lialta suojattuun ja merkkivaloilla varustettuun kytkinpaneeliin on koottu usein tarvittavia toimintoja, joiden käyttö on helppoa ja luotettavaa myös käsineet kädessä. Sähköhydraulinen ohjaussauvajärjestelmä ja nopeuteen mukautuva voimapalaute Istuimeen kiinnitetyllä sähköhydraulisella ohjaussauvalla käytettävä ohjaus on ominaisuus, josta kuljettajat oppivat pitämään nopeasti, koska se mahdollistaa tarkan hallinnan ja vähentää merkittävästi käsien rasittumista. Uusille kuljettajille helppo järjestelmä Catin portaattomalla automaattivaihteistolla tehokkaan käytön opettelu käy vaivatta. Vaihteita ei tarvitse vaihtaa, joten kuljettaja voi keskittyä kauhan lastaamiseen. Keskinäyttö Keskellä olevassa näyttöpaneelissa on suurikokoinen tekstikenttä, viisi viisarityyppistä mittaria sekä LEDvaroitusvaloja. Koneen toiminta, toimintojen aktivointi sekä järjestelmän vianmääritys ja kalibrointi ovat kätevästi käyttäjän näkyvillä ja käytettävissä. 8

9 Yksinkertainen käyttöliittymä Käyttöliittymää ja käyttötilan hallintaa on yksinkertaistettu entisestään. Oikean polkimen hallinta liikkeellelähtö Oikeanpuoleisen polkimen tuottaman työntövoiman voi määrittää elektronisesti niin, että poljinta ei tarvitse painaa jatkuvasti. Vasemman polkimen säätely pysähtyminen Käyttö on pehmeää ja pysyy jatkuvana. Polkimen liikeradan alkupäässä on käytössä säädelty vapautin, joka vähentää vetoa tasaisesti. A C B Käsiteltävyys kaltevilla pinnoilla Koneen käsittely kaltevilla pinnoilla onnistuu vaivatta pehmeän hidastuksen ja mäkijarrutoiminnon ansiosta. Edistyksellinen tehon vianmääritys Sisäinen vianmääritysjärjestelmä korvaa yksittäis- ja kaksoissammumistestauksen ja antaa lisätietoja vianmäärityksen avuksi. Yksinkertaistettu vaihteenvaihtotoiminto Täysin automaattinen vaihteisto Kuljettaja voi kytkeä vaihteen 4F ja jatkaa työskentelyä ilman, että vaihteenvaihdosta tarvitsee huolehtia. Ohjelmoitavat simuloidut vaihteet Tuttu ja perinteinen nopeusalueiden rajoitus toimii totuttuun tapaan, ja simuloidut välivaihteet (kuten 0.5F, 0.6F, 0.7F ja 1F) tuovat työhön lisäjoustavuutta tarpeen mukaan. Joustavuus perusominaisuutena Erikseen määritettävät eteenpäinajon ja peruutuksen simuloidut vaihteet tekevät koneen käytöstä helppoa. Pehmeä ja jatkuva hidastus kuormitettuna ilman manuaalista pienemmälle vaihteelle vaihtoa Kauhan voi ajaa kasaan toisella vaihteella, eikä pienemmälle vaihteelle tarvitse vaihtaa manuaalisesti. Järjestelmä vaihtaa kätevästi puskutöistä ajotilaan ilman, että kuljettajan tarvitsee tehdä mitään. Yksinkertaistettu ajosuunnan vaihto Ajosuunnan vaihto ja vapaa rullaus käy pehmeästi ja tehokkaasti jarruihin ja kaasuun koskematta, jolloin renkaiden käyttöikä pitenee ja kuljettajan mukavuus paranee. A säädelty vapautin B integroitu jatkuva hidastus C käyttöjarru 9

10 Monikäyttöinen Aisasto- ja suojavaihtoehdot erilaisiin tarpeisiin Vakiomallinen Z-palkkiaisasto Hyväksi todetulle Z-aisastolle on ominaista hyvä kaivuvoima ja erinomainen näkyvyys työlaitteeseen. Aisasto tarjoaa myös erinomaisen tunkeutumiskyvyn, suuren murtovoiman ja ylivertaisen tuotantokapasiteetin. Korkean noston aisasto Lisävarusteena saatavalla korkean noston aisastolla saranatappi saadaan korkeammalle, jolloin kuormaus sujuu helpommin erilaisissa käyttötarkoituksissa kaikilla kauhoilla ja haarukoilla. Murskeen käsittelykone Murskeen käsittelyvarustuspaketit on suunniteltu tiettyihin irtonaisen murskeen käsittelytarkoituksiin, esimerkiksi kuormaautojen ja syöttösiilojen lastaamiseen, materiaalin kasaukseen sekä kuormaus- ja kuljetustöihin. Koska irtonaisen murskeen käsittely rasittaa konetta monia muita käyttötarkoituksia vähemmän, kannettavaa kuormaa voidaan lisätä hyödyntämällä suurempia kauhoja, vastapainoja ja vaakajärjestelmää, kuten Cat Production Measurement -mittausjärjestelmää. Catin murskeen käsittelyvarustuspakettien käyttö asettaa tiettyjä ennakkoehtoja oikeaan käyttötarkoituksen ja koneen kokoonpanoon liittyen, ja lisäksi on noudatettava Caterpillarin hyötykuormasuunnitelmaa. Murskeen käsittelykoneeksi varustellun koneen käyttö väärään tarkoitukseen voi vaarantaa koneen luotettavuuden ja kestävyyden. Teollisuuskäyttö ja jätteenkäsittely Teollisuuskäyttö- ja jätteenkäsittelyvarustuspaketit sisältävät integroituja suojia, jotka suojaavat konetta romu- ja jätteenkäsittelytöiden vaativissa olosuhteissa. Käyttötarkoituksen mukaiset suojat parantavat koneen kestävyyttä ja luotettavuutta suojaamalla koneen tärkeimpiä osia ja järjestelmiä. 10

11 Monikäyttöinen Monenlaisia töitä samalla koneella Fusion-pikakiinnike ja runsaasti työlaitteita Näihin koneisiin on saatavana laaja valikoima työlaitteita ja erilaisia kauhoja, joilla voit räätälöidä koneesi juuri käyttötarkoitukseesi sopivaksi. Työlaitteet ovat saatavana sekä tappi- että pikakiinnitteisinä. Performance-sarjan kauhat Helppo kuormaus, polttoainetehokas, suurempi kuorma Järjestelmäpohjaisen lähestymistavan ansiosta Performance-sarjan kauhoissa kauhan muoto sekä koneen aisasto, paino sekä nosto- ja kallistuskyky ovat täydellisessä tasapainossa. Kauhan täyttöajat ovat lyhyemmät, ja materiaali pysyy paremmin kauhassa, mikä parantaa huomattavasti tuottavuutta ja polttoainetehokkuutta. Entistä pienemmät käyttökustannukset Performance-sarjan kauhojen pitemmän pohjan ansiosta kauha tunkeutuu helposti kasaan ja kuljettaja näkee helposti kauhan täyttymisen. Lyhyempi kauhan täyttöaika tuo säästöjä sekä polttoaine- että rengaskustannuksissa. Ainutlaatuinen ohikaatosuojus suojaa ohjaamoa ja aisastoa kauhasta putoavalta materiaalilta. Parempi tuottavuus Performance-sarjan kauhat yltävät korkeampiin täyttökertoimiin % koneen käyttötarkoituksen ja materiaalin tyypin mukaan. Kauhoissa on kaareva sivuprofiili, mikä tehostaa materiaalin pysymistä kauhassa. Optimoitu muotoilu takaa ylivoimaisen tuotantokapasiteetin. Fusion-pikakiinnike Parempi koneen suorituskyky Fusion on Caterpillarin patentoima pyöräkuormaajan kiinnitinjärjestelmä, joka käytännössä tarjoaa tappikiinnityksen suorituskyvyn ja pikakiinnikejärjestelmän joustavuuden. Fusion-kiinnike on sijoitettu taakse nostovarsien lähelle, mikä pitää siirtymän mahdollisimman pienenä ja lisää koneen suorituskykyä. Ei suorituskyvyn heikkenemistä Fusion on suunniteltu yhdistämään työlaite ja kone tiiviisti toisiinsa tuomalla kiinnike ja työkalu lähemmäksi kuormaajaa. Tällöin painopiste siirtyy lähemmäksi konetta, mikä lisää nostokykyä muilla kiinnitinjärjestelmillä varustettuihin koneisiin verrattuna. Ylivoimaista kestävyyttä Edistyksellisen kiilamekanismin ansiosta työlaite kiinnittyy tiiviisti eikä pääse kolisemaan. Tämä patentoitu lukitusjärjestelmä takaa välyksettömän asennuksen, vähentää kulumista ja pidentää huoltoväliä. Parempi näkyvyys Kiinnikkeen rungon uuden, entistä avoimemman muotoilun ansiosta kuljettajan istuimelta on hyvä näkyvyys, jolloin lisälaitteiden kytkeminen ja vapauttaminen on helpompaa kuin koskaan aikaisemmin. Fusion poistaa kiinnikkeen siirtymän......ja parantaa huomattavasti painopistettä. Yhteensopivuutta yhteisellä liittymällä Fusion-kiinnikejärjestelmän ansiosta yhdellä koneella voi käyttää paitsi monipuolista työlaitevalikoimaa myös yhtä työlaitetta useilla erikokoisilla koneilla. 11

12 Integroidut tekniikat Työmaan toiminnan valvontaan, hallintaan ja kehittämiseen Cat Connect parantaa tehokkuutta työmailla hyödyntämällä tekniikkaa ja palveluja älykkäästi. Tällä tekniikalla varustetuista koneista saadaan enemmän kalustoa ja töitä koskevaa tietoa. Cat Connect -tekniikat parantavat tilannetta seuraavilla keskeisillä alueilla: Equipment Management enemmän käyttöikää ja alhaisemmat käyttökustannukset Productivity tuotantomäärien tarkkailu ja työmaan tehokkuuden hallinta Safety parempi tietoisuus työympäristön tilanteesta parantaa sekä työntekijöiden että kaluston turvallisuutta Cat Connect -tekniikoiden ominaisuuksia: Cat Connect LINK -tekniikat LINK-tekniikat muodostavat langattoman yhteyden sinun ja laitteiden välille, joten käytettävissäsi ovat tärkeimmät yrityksesi liiketoiminnan hoitamisessa tarvittavat tiedot. Link-tiedot antavat hyödyllisen yleiskuvan koneiden ja ajoneuvokaluston suorituskyvystä, jotta voit tehdä ajantasaisia, faktoihin perustuvia sekä työmaan tehokkuutta ja tuottavuutta parantavia päätöksiä. Product Link / VisionLink Product Link on täysin koneeseen integroitu järjestelmä, joka ei jätä arvailun varaa kalustonhallintaan. Koneen sijaintia, käyttötunteja, polttoaineen kulutusta, seisonta-aikoja, tapahtumakoodeja sekä muita ajantasaisia tietoja voi tarkastella helposti verkkopohjaisella VisionLink-käyttöliittymällä, joka auttaa hallitsemaan ajoneuvokalustoa tehokkaasti sekä karsimaan käyttökustannuksia. 12

13 Cat Connect -hyötykuormatekniikat Hyötykuormatekniikoiden ansiosta kuormattavan tai kuljetettavan materiaalin painon voi mitata tarkasti. Kuljettajat saavat hyötykuormajärjestelmän tuottamat tiedot reaaliajassa, ja järjestelmää voidaan hyödyntää tuottavuuden parantamisessa, ylikuormituksen estämisessä sekä työvuorokohtaisten paino- ja kuormamäärätietojen tallentamisessa. Cat Production Measurement -mittaussovellus Cat Production Measurement -järjestelmällä hyötykuorman paino voidaan mitata ajon aikana koneen omaa kosketusnäyttöä käyttäen, jolloin kuljettajat voivat tehdä juuri oikean kokoiset kuormat tarkasti ja tehokkaasti. Caterpillarin suunnittelema, tehtaalla asennettava järjestelmä on täysin integroitu, mikä takaa erinomaisen tarkkuuden, luotettavuuden ja helppokäyttöisyyden. Järjestelmään voi tallentaa jopa 20 materiaalityyppiä ja 50 kuorma-auton tunnisteet. Lisäksi siihen voi tallentaa yksityiskohtaiset tiedot (kuten päivämäärän/ajan, painot ja työkierrot) tuottavuuden seurantaa varten. Ohjaamon voi myös varustaa lisävarusteena saatavalla tulostimella, jolloin kuorma-auton kuljettaja voi saada kuormansa tiedot heti tulosteena mukaansa. Kuljettaja voi seurata tuotantotietoja näytön kahdella laskurilla. Työkohteen esimiehet voivat puolestaan saada tiedot langattomasti VisionLinkportaaliin tuotantotietojen ja tehokkuuden tarkkailua varten. Cat Connect -havaitsemistekniikat Havaitsemistekniikat auttavat pitämään ihmiset ja laitteet turvassa parantamalla kuljettajan tietoisuutta työympäristön tilanteesta, yhdistämällä turvallisuusominaisuuksia sekä tarkkailemalla vaarallisia tilanteita ja laitteen toimintaa ja raportoimalla niistä. Takakamera Vakiovarustukseen kuuluva takakamera parantaa huomattavasti näkyvyyttä koneen taakse, mikä auttaa kuljettajaa työskentelemään entistä turvallisemmin ja tuottavammin. Panoraamanäkymä taaksepäin näytetään automaattisesti uudessa monitoimimonitorissa, kun koneella peruutetaan. Lisävarusteena on saatavana toinen näyttö, jossa näytetään näkymä taakse keskeytyksettä. 13

14 Omistuskustannukset Todistetusti paras vastine sijoitukselle 14 Huolto- ja kunnossapitosopimukset Huolto- tai kunnossapitosopimus on sinun ja Cat-edustajasi välinen sopimus, joka auttaa sinua alentamaan kokonaiskustannuksia tonnia kohden. Joustavat huolto- ja kunnossapitosopimukset voidaan mitoittaa tarkoin yrityksesi tarpeita vastaaviksi. Ne voivat vaihdella yksinkertaisesta ehkäisevän huollon paketista monipuolisiin ja kokonaisvaltaisiin takuisiin. Cat-edustajan kanssa tehty huolto- tai kunnossapitosopimus jättää sinulle enemmän aikaa oman liiketoimintasi kehittämiseen. Valvontajärjestelmät Tuotteen kunnon valvonta on keskeinen osa Cat-pyöräkuormaajaan tehdyn sijoituksen optimointia. Cat Product Link Cat Product Link mahdollistaa laitteen etävalvonnan, mikä tehostaa kalustonhallintaa. Product Link on integroitu koneen järjestelmiin syvemmällä tasolla. Tapahtumat ja diagnostiikkakoodit sekä käyttötunti-, polttoaine- ja joutokäyntiaikatiedot sekä muut tiedot siirretään tietoturvalliseen, verkkopohjaiseen VisionLink-sovellukseen. VisionLink sisältää tehokkaita työkaluja tiedon välittämiseen käyttäjille ja jälleenmyyjille. Näihin tietoihin kuuluvat esimerkiksi käyttöpaikkatiedot, työskentely- ja joutokäyntiajat sekä polttoaineen taso. S O S-analyysipalvelut Auttavat koneen osien käyttöiän hallinnassa ja koneen seisokkiajan lyhentämisessä sekä lisäävät tuottavuutta ja tehokkuutta. Säännöllinen nestenäytteiden otto auttaa koneen sisäisten tapahtumien seuraamisessa. Kulumiseen liittyvät ongelmat ovat ennakoitavissa ja helposti korjattavissa. Huolto voidaan sovittaa aikatauluusi, jolloin koneen tehokas käyttöaika kasvaa ja korjaukset voidaan tehdä joustavasti jo ennen vian ilmenemistä. Osien saatavuus Caterpillar tarjoaa ylivoimaista yksilöityä palvelua, joka auttaa sinua työskentelemään entistä tehokkaammin myös kustannusten suhteen. Maailmanlaajuisen varaosaverkoston ansiosta Cat-edustajat auttavat vähentämään koneen seisokkiaikoja ja säästämään rahaa toimittamalla varaosat 24 tunnin sisällä. Jälleenmyyntiarvo Laitteiston laatu on tärkeä tekijä jälleenmyyntiarvon säilyttämisessä. Caterpillar on tunnettu paremmin rakennetuista koneistaan ja myös tarjoaa tuote- ja edustajatukea koneesi luotettavuuden ja kestävyyden ylläpitämistä varten.

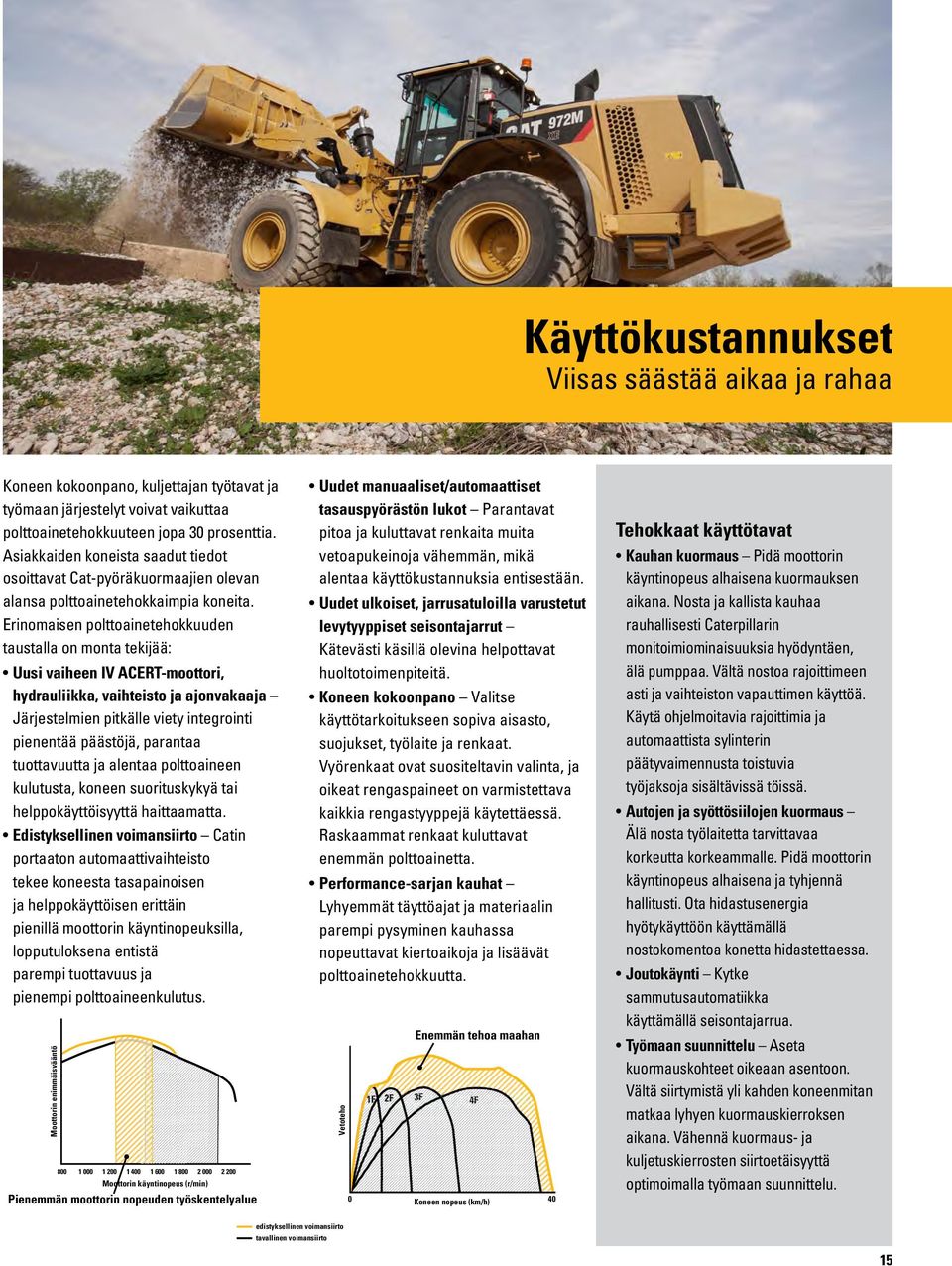

15 Käyttökustannukset Viisas säästää aikaa ja rahaa Koneen kokoonpano, kuljettajan työtavat ja työmaan järjestelyt voivat vaikuttaa polttoainetehokkuuteen jopa 30 prosenttia. Asiakkaiden koneista saadut tiedot osoittavat Cat-pyöräkuormaajien olevan alansa polttoainetehokkaimpia koneita. Erinomaisen polttoainetehokkuuden taustalla on monta tekijää: Uusi vaiheen IV ACERT-moottori, hydrauliikka, vaihteisto ja ajonvakaaja Järjestelmien pitkälle viety integrointi pienentää päästöjä, parantaa tuottavuutta ja alentaa polttoaineen kulutusta, koneen suorituskykyä tai helppokäyttöisyyttä haittaamatta. Edistyksellinen voimansiirto Catin portaaton automaattivaihteisto tekee koneesta tasapainoisen ja helppokäyttöisen erittäin pienillä moottorin käyntinopeuksilla, lopputuloksena entistä parempi tuottavuus ja pienempi polttoaineenkulutus. Moottorin enimmäisvääntö Moottorin käyntinopeus (r/min) Pienemmän moottorin nopeuden työskentelyalue Uudet manuaaliset/automaattiset tasauspyörästön lukot Parantavat pitoa ja kuluttavat renkaita muita vetoapukeinoja vähemmän, mikä alentaa käyttökustannuksia entisestään. Uudet ulkoiset, jarrusatuloilla varustetut levytyyppiset seisontajarrut Kätevästi käsillä olevina helpottavat huoltotoimenpiteitä. Koneen kokoonpano Valitse käyttötarkoitukseen sopiva aisasto, suojukset, työlaite ja renkaat. Vyörenkaat ovat suositeltavin valinta, ja oikeat rengaspaineet on varmistettava kaikkia rengastyyppejä käytettäessä. Raskaammat renkaat kuluttavat enemmän polttoainetta. Performance-sarjan kauhat Lyhyemmät täyttöajat ja materiaalin parempi pysyminen kauhassa nopeuttavat kiertoaikoja ja lisäävät polttoainetehokkuutta. Vetoteho 1F 2F Enemmän tehoa maahan 3F 0 Koneen nopeus (km/h) 40 4F Tehokkaat käyttötavat Kauhan kuormaus Pidä moottorin käyntinopeus alhaisena kuormauksen aikana. Nosta ja kallista kauhaa rauhallisesti Caterpillarin monitoimiominaisuuksia hyödyntäen, älä pumppaa. Vältä nostoa rajoittimeen asti ja vaihteiston vapauttimen käyttöä. Käytä ohjelmoitavia rajoittimia ja automaattista sylinterin päätyvaimennusta toistuvia työjaksoja sisältävissä töissä. Autojen ja syöttösiilojen kuormaus Älä nosta työlaitetta tarvittavaa korkeutta korkeammalle. Pidä moottorin käyntinopeus alhaisena ja tyhjennä hallitusti. Ota hidastusenergia hyötykäyttöön käyttämällä nostokomentoa konetta hidastettaessa. Joutokäynti Kytke sammutusautomatiikka käyttämällä seisontajarrua. Työmaan suunnittelu Aseta kuormauskohteet oikeaan asentoon. Vältä siirtymistä yli kahden koneenmitan matkaa lyhyen kuormauskierroksen aikana. Vähennä kuormaus- ja kuljetuskierrosten siirtoetäisyyttä optimoimalla työmaan suunnittelu. edistyksellinen voimansiirto tavallinen voimansiirto 15

16 Helppo huoltaa Helppo pitää kunnossa ja helppo huoltaa Pääsy moottoritilaan 1 Catin kalteva, yhdessä osassa avautuva konepeitto mahdollistaa vertaansa vailla olevan pääsyn moottoritilaan. Lisäksi sen muotoilua on parannettu kaikissa M-sarjan pyöräkuormaajissa niin, että pääsy moottoritilan huoltokohteisiin sekä öljyjen ja jäähdytysnesteen tason tarkastuslaseille on entistäkin helpompaa. Jäähdytysjärjestelmä 2 Jäähdytysjärjestelmän puhdistus ja huolto on yksinkertaista. Koska jäähdyttimissä on kuusi lamellia tuumaa kohden sekä rei'itetty säleikkö, suurin osa ilmassa olevista roskista menee suoraan jäähdytyskennojen läpi. Hydrauliikkaöljyn jäähdytin ja ilmastointilaitteen lauhdutin kääntyvät ulos niin, että ne on helppo puhdistaa kummaltakin puolelta. Moottorin jäähdyttimen ja ilmasta-ilmaanjälkijäähdyttimen (ATAAC) takaosaan pääsee käsiksi kääntämällä jäähdytinpaketin vasemmalla puolella olevan huoltoluukun alas. Lisävarusteena saatavaa säädettävää tuuletinta voi käyttää roskien poistamiseen jäähdytinkennoista vaihtamalla ilmavirran suunnan tarvittaessa. Huoltokeskukset Koneen huoltokeskukset elektroninen 4 ja hydraulinen 3 sisältävät keskeisiä huoltokohteita kätevästi maanpinnan tasolta käsiteltäviksi ryhmiteltyinä, mikä parantaa kuljettajien ja huoltoteknikkojen turvallisuutta, helpottaa huoltoja ja lyhentää huoltoon käytettävää aikaa. Elektroninen huoltokeskus sijaitsee vasemman tasanteen alapuolella ja sisältää huoltovapaat akut, sulakerelepaneelin, päävirtakytkimen, maan tasolla olevan moottorin sammutuskytkimen, konepeiton avauskytkimen ja apukäynnistyskaapelien liittimen. 2 1 Hydrauliset huoltokeskukset ovat nyt käytännössä samanlaisia kautta koko M-sarjan malliston. Yhdenmukainen sijoittelu helpottaa M-sarjan eri mallien parissa työskentelevien huoltoteknikkojen työtä. Mallien 966M XE ja 972M XE hydrauliikkajärjestelmien osien suojauksessa käytetään sekä täysvirtaussuodatusta että erillistä ohivirtaussuodatinpiiriä. Hydrauliikkaöljysäiliön paluulinjassa oleva suodatin suodattaa kaiken säiliöön palaavan öljyn. Lisäksi järjestelmässä on vuotoöljyn sihti sekä erillisenä omassa suodatuspiirissään oleva tiheämpi ohivirtaussuodatin, joka poistaa järjestelmästä pieniä hiukkasia jatkuvatoimisesti. Tämä monitasoinen ratkaisu varmistaa puhtaan hydrauliikkaöljyn ja estää tehokkaasti hydraulijärjestelmän likaantumista. Järjestelmään on lisätty myös jäähdyttimen ohitusventtiili nopeuttamaan hydrauliikkajärjestelmän lämpenemistä

17 Ympäristöystävällinen Luontoa säästäen 966M XE ja 972M XE ovat valtteja liiketoiminnallesi sekä vähentävät päästöjä ja luonnonvarojen käyttöä. Parempi polttoainetalous vähemmän kulutettua polttoainetta, vähemmän päästöjä. Koneiden kierrätettävyysaste (ISO 16714) on 97 %. Arvokkaat luonnonvarat säästyvät, ja koneen arvo käyttöiän päättyessä paranee. Parempi näkyvyys ja alhaisempi melutaso lisäävät kuljettajan tehokkuutta. Link-tekniikoiden avulla pystyt keräämään ja analysoimaan tietoja työlaitteesta ja -kohteista. Näin pystyt maksimoimaan tuottavuuden ja vähentämään kustannuksia. Tärkeimmät osat voi korjata, mikä vähentää jätettä ja säästää rahaa antamalla koneelle ja/tai tärkeimmille osille toisen (tai jopa kolmannen) elämän. Asiakastuki Ylivertainen tuki pelastaa päivän Arvostetut tukipalvelut Cat-edustajilta Cat-edustaja on valmiina auttamaan kaikissa vaiheissa. Cat-edustajalta löytyy aina paras ratkaisu yrityksen tarpeisiin niin uuden, käytetyn kuin vuokrakoneenkin hankinnassa sekä kunnostuksessa. Markkinoiden paras varaosa- ja huoltopalvelu sekä huolto- ja kunnossapitosopimukset maksimoivat koneen tehokkaan käyttöajan. Tarjolla on erilaisia rahoitusratkaisuja asiakkaiden tarpeisiin. 17

18 966M XE- ja 972M XE -pyöräkuormaajien tekniset tiedot Moottori 966M XE Moottorimalli Enimmäisnettoteho (1 600 r/min) ISO 9249 Suurin bruttovääntömomentti (1 200 r/min) ISO Suurin nettovääntömomentti (1 200 r/min) ISO 9249 Sisähalkaisija Isku Iskutilavuus Cat C9.3 ACERT 222 kw (302 hv metrinen) Nm Nm 115 mm 149 mm 9,3 l ACERT-tekniikalla varustettu Cat-moottori täyttää vaiheen IV päästöstandardit. Kukin tehoarvo koskee ilmoitettua käyntinopeutta ilmoitetun standardin mukaisissa olosuhteissa testattuna. Ilmoitettu nettoteho on vauhtipyörältä saatavana oleva teho, kun moottorissa on varusteena täydellä nopeudella pyörivä puhallin, laturi, ilmanpuhdistin ja pakokaasujen jälkikäsittelyjärjestelmä. Kauhat 966M XE Kauhojen tilavuudet 2,5-9,2 m³ Painot 966M XE Työpaino kg Paino on ilmoitettu seuraavalle konekokoonpanolle: Michelin 26.5R25 XHA2 L3 -vyörenkaat, täydet nestesäiliöt, kuljettaja, vakiomallinen vastapaino, kylmäkäynnistyslaite, lokasuojat maantieajoon, Product Link, manuaalinen tasauspyörästön lukko / avoin tasauspyörästö (edessä/takana), voimansiirron suojus, hätäohjaus, äänieristys ja pultattavalla huulilevyllä varustettu 4,2 m3:n yleiskauha. Käyttötiedot 966M XE Staattinen kaatokuorma täysi kääntöasento 37 Joustavat renkaat kg Jäykät renkaat kg Murtovoima 173 kn Kohdassa Paino ilmoitetulle konekokoonpanolle. Tiedot täyttävät standardin ISO :2007 kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. Moottori 972M XE Moottorimalli Cat C9.3 ACERT Enimmäisnettoteho (1 600 r/min) ISO kw (315 hv metrinen) Suurin bruttovääntömomentti (1 200 r/min) ISO Nm Suurin nettovääntömomentti (1 200 r/min) ISO Nm Sisähalkaisija 115 mm Isku 149 mm Iskutilavuus 9,3 l ACERT-tekniikalla varustettu Cat-moottori täyttää vaiheen IV päästöstandardit. Kukin tehoarvo koskee ilmoitettua käyntinopeutta ilmoitetun standardin mukaisissa olosuhteissa testattuna. Ilmoitettu nettoteho on vauhtipyörältä saatavana oleva teho, kun moottorissa on varusteena täydellä nopeudella pyörivä puhallin, laturi, ilmanpuhdistin ja pakokaasujen jälkikäsittelyjärjestelmä. Kauhat 972M XE Kauhojen tilavuudet 2,9-9,9 m³ Paino 972M XE Työpaino kg Paino on ilmoitettu seuraavalle konekokoonpanolle: Michelin 26.5R25 XHA2 L3 -vyörenkaat, täydet nestesäiliöt, kuljettaja, vakiomallinen vastapaino, kylmäkäynnistyslaite, lokasuojat maantieajoon, Product Link, manuaalinen tasauspyörästön lukko / avoin tasauspyörästö (edessä/takana), voimansiirron suojus, hätäohjaus, äänieristys ja pultattavalla huulilevyllä varustettu 4,8 m3:n yleiskauha. Käyttötiedot 972M XE Staattinen kaatokuorma täysi kääntöasento 37 Joustavat renkaat kg Jäykät renkaat kg Murtovoima 196 kn Kohdassa Paino ilmoitetulle konekokoonpanolle. Tiedot täyttävät standardin ISO :2007 kohtien 1-6 vaatimukset, jotka edellyttävät kahden prosentin vahvistusta laskelmien ja mittaustulosten välillä. 18

19 966M XE- ja 972M XE -pyöräkuormaajien tekniset tiedot Jarrut Jarrut Vaihteiston simuloidut vaihteet Jarrut täyttävät standardin ISO 3450 vaatimukset Eteenpäin 1 6,7 km/h Eteenpäin 2 12,6 km/h Eteenpäin 3 22,1 km/h Eteenpäin 4 40,0 km/h Peruutus 1 6,7 km/h Peruutus 2 12,6 km/h Peruutus 3 28,0 km/h Enimmäisajonopeus vakioajoneuvolla kauhan ollessa tyhjänä ja käytettäessä vakiomallisia L3-renkaita, joiden vierintäsäde on 826 mm. Hydrauliikkajärjestelmä Työlaitteen pumpun tyyppi Säätötilavuusmäntä Työlaitejärjestelmä Pumpun enimmäistuotto (2 300 r/min) 360 l/min Suurin käyttöpaine kpa Lisävarusteena olevan 260 l/min 3./4. toiminnon enimmäisvirtaus Lisävarusteena olevan kpa 3./4. toiminnon enimmäispaine Hydraulinen kiertoaika nimelliskuormalla 966M 972M Nosto kantoasennosta 6,1 sekuntia 6,1 sekuntia Tyhjennys, enimmäisnosto 1,4 sekuntia 1,5 sekuntia Lasku, tyhjä, kellunta alas 2,6 sekuntia 3,4 sekuntia Yhteensä 10,1 sekuntia 11,0 sekuntia Kiertoaika nimelliskuormalla Akselit Edessä Takana Suurin yhden pyörän pystyliikevara Ohjaamo ROPS/FOPS-rakenne Äänenpainetasot Kiinteä Liikevara ±13 astetta 502 mm ROPS/FOPS-rakenne täyttää standardien ISO 3471 ja ISO 3449 taso II vaatimukset Seuraavassa esitetyt lukemat koskevat vain tiettyjä käyttöolosuhteita. Koneen äänenpainetaso ja kuljettajaan kohdistuva äänenpainetaso vaihtelevat moottorin ja jäähdytyspuhaltimen nopeuden mukaan. Kuulonsuojaimet voivat olla tarpeen, jos ohjaamoa ei ole huollettu oikein tai jos ovia tai ikkunoita pidetään pitkään auki meluisassa ympäristössä. Kuljettajaan kohdistuva äänenpainetaso 67 db(a)* (ISO 6396:2008) Ulkopuolinen äänentehotaso (ISO 6395:2008) 105 L wa ** * Vakiokokoonpanolle, mitattu määritettyjen toimenpiteiden mukaisesti, kun jäähdytyspuhaltimen nopeus on 70 prosenttia enimmäisarvostaan. ** Koneeseen merkitty ulkopuolinen äänitaso on mitattu Euroopan unionin direktiivissä 2000/14/EY (muutettu direktiivissä 2005/88/EY) määritetyin menetelmin ja siinä määritellyissä olosuhteissa, jäähdytyspuhaltimen nopeuden ollessa 70 prosenttia enimmäisnopeudesta. Täyttötilavuudet Polttoainesäiliö 313 l DEF-säiliö* 16,8 l Jäähdytysjärjestelmä 72,0 l Kampikammio 24,5 l Vaihteisto 58,5 l Tasauspyörästö ja päätepyörästö edessä 60 l Tasauspyörästö ja päätepyörästö takana 57 l Hydrauliikkaöljysäiliö 125 l * Täytettävä standardissa ISO määritetyt vaatimukset. 19
