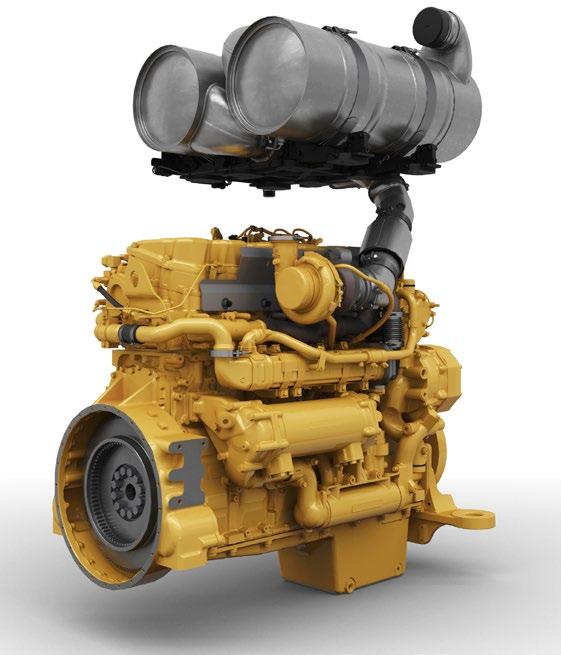

1 986K Pyöräkuormaaja Moottori Moottorimalli Cat C15 ACERT Päästöt U.S. EPA Tier 4 Final / EU:n vaihe IV tai Kiinan maastokäytön vaihe III ja Brasilian MAR-1 vastaavat standardia Tier 3 ja EU:n vaihetta IIIA Bruttoteho ISO kw 449 hp Kauhat Kauhojen tilavuudet 5-10,3 m3 6,5-13,5 yd3 Käyttötiedot Nimelliskuorma louherintaus 10 tonnia 11 US-tonnia Nimelliskuorma irtonainen materiaali 12,7 tonnia 14 US-tonnia (vakiomallinen) Nimelliskuorma irtonainen materiaali 11 tonnia 12,1 US-tonnia (korkea nosto) Työpaino kg lb

2 Pienemmät tonnikustannukset kestävyyden ansiosta. Sisältö Rakenteet...4 Voimansiirto...6 Hydrauliikka...8 Ohjaamo...10 Teknologiaratkaisut...12 Turvallisuus...13 Huollettavuus...14 Asiakastuki...14 Kestävä kehitys...15 Kauhan kulutusosat (GET) Tehokkaat kokonaisuudet...18 Tekniset tiedot...19 Vakiovarusteet...28 Lisävarusteet...29 Pakolliset lisälaitteet...30 Muistiinpanoja

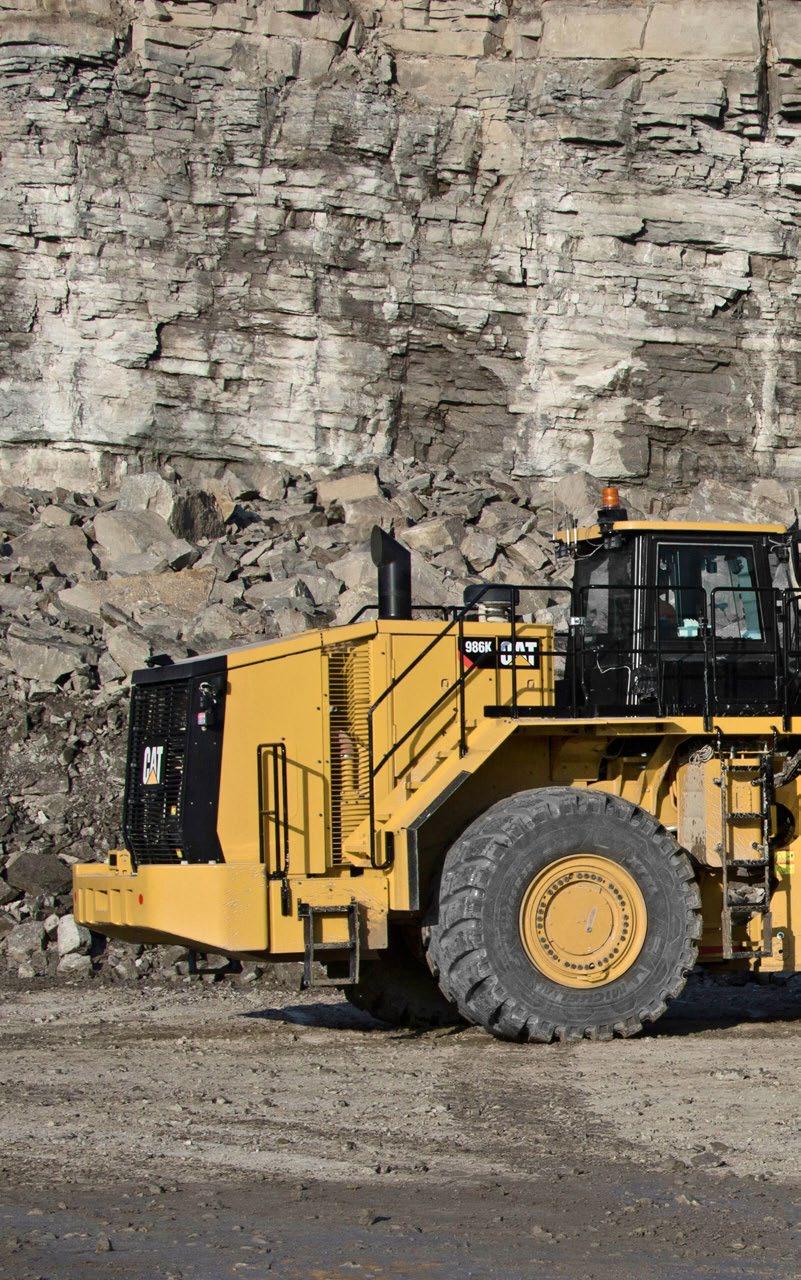

3 Suuret Cat -pyöräkuormaajat on rakennettu kestämään, ja ne pysyvät käytössä pitkään. Koneiden optimoitu suorituskyky ja helppo huollettavuus takaavat, että työskentely pysyy tehokkaana ja tonnikustannukset kurissa. Uusi 986K jatkaa tätä kestävyyden, suorituskyvyn, turvallisuuden, kuljettajan mukavuuden, huollettavuuden ja ekologisuuden tarinaa. 3

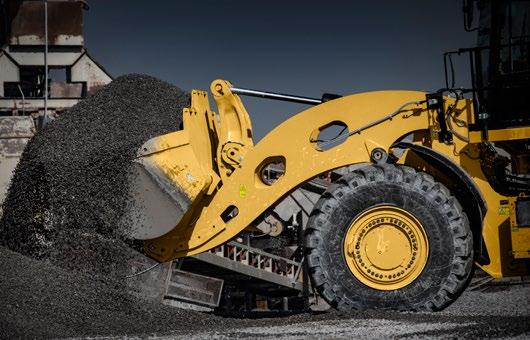

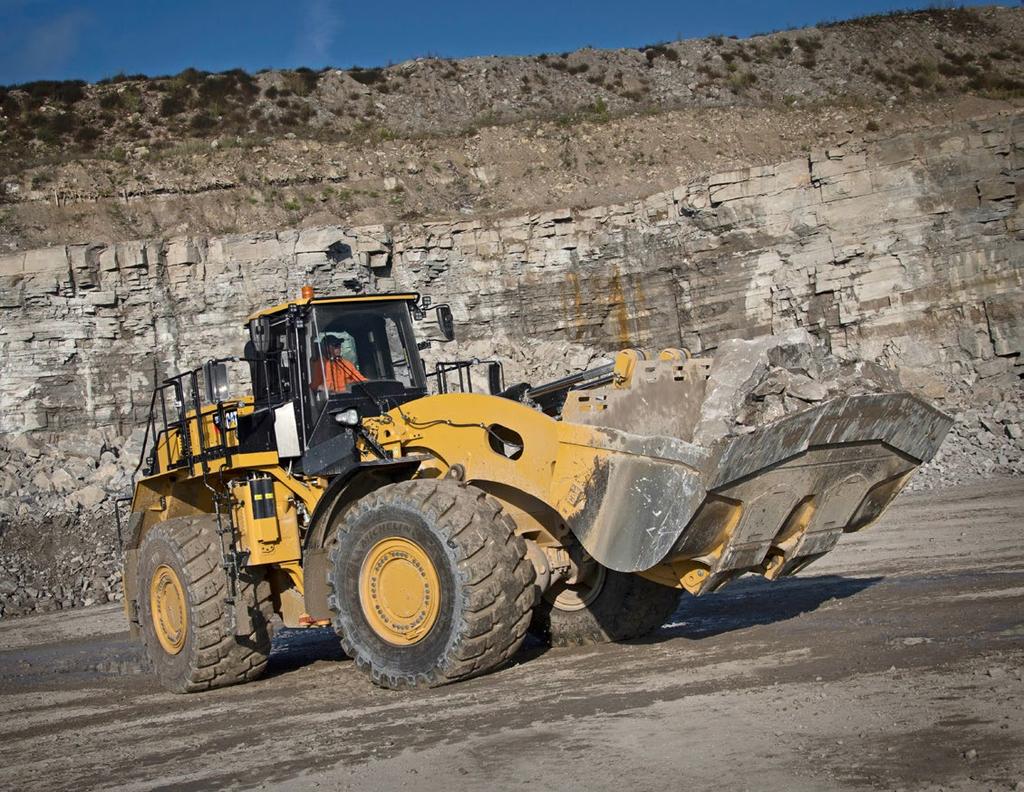

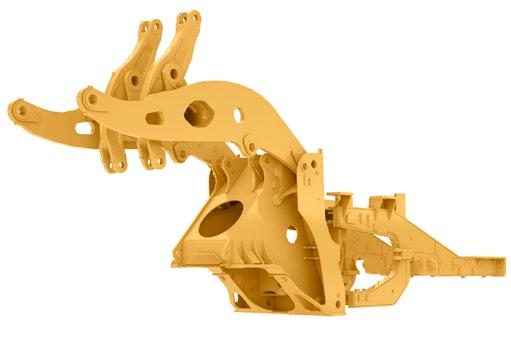

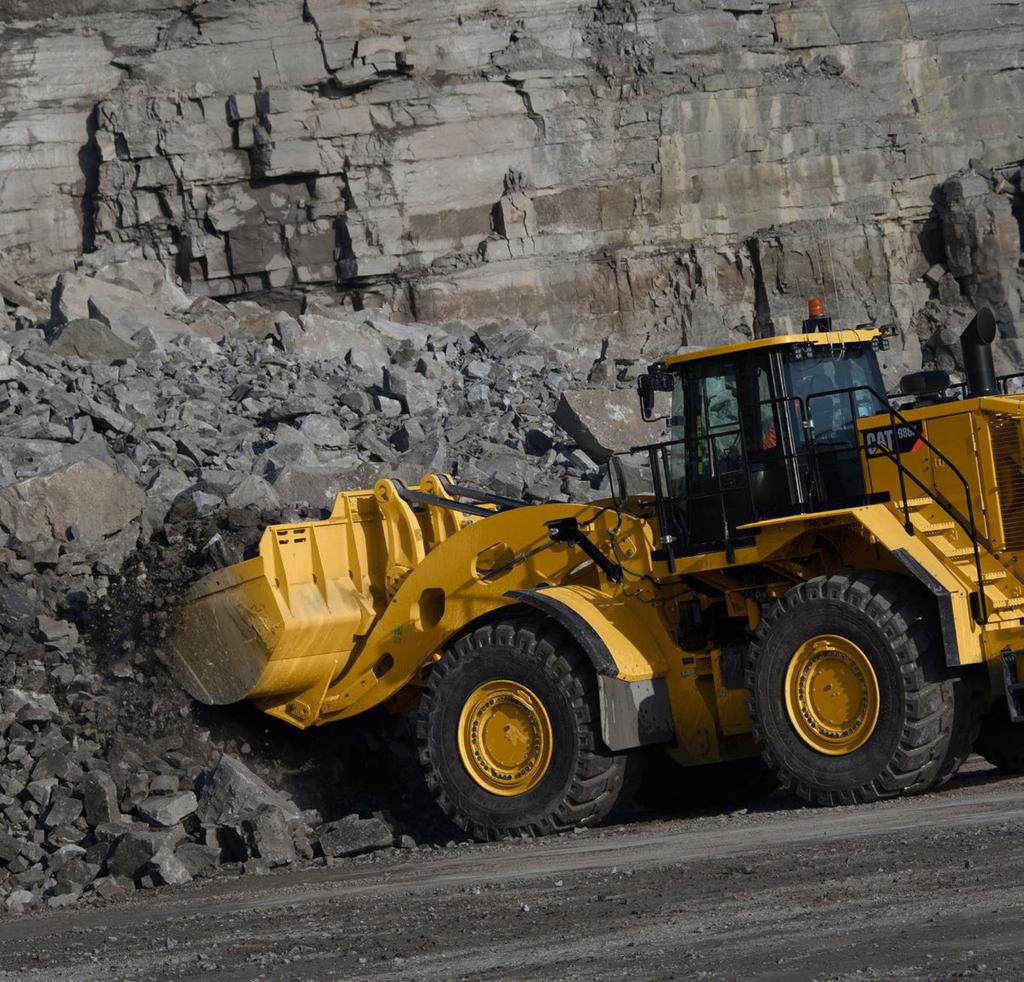

4 Rakenteet Paras rakenne vaativimpiin olosuhteisiin Nostovarret Käytössä toimiviksi todetut nostovarret ovat tehokkaan käyttöajan ja tuottavuuden avain. Z-aisasto takaa erinomaisen näkyvyyden kauhan reunoihin ja työalueelle. Täysteräksiset nostovarret kestävät suuretkin kuormat. Tärkeissä tappien kohdissa on rakennetta vahvistettu käyttämällä yksiosaisia valukappaleita. 4

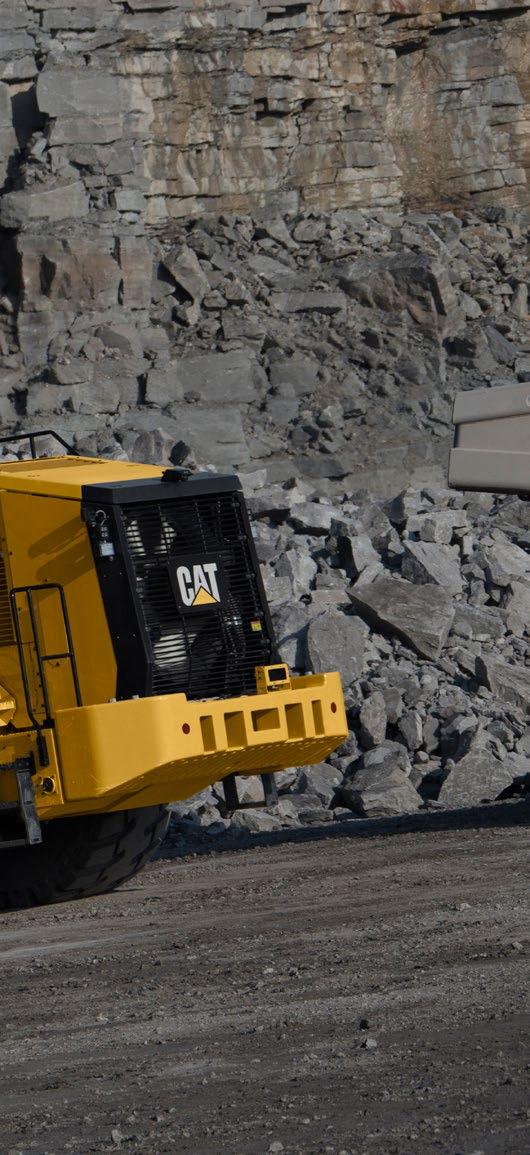

5 Kestävät rakenteet Erittäin kestävät ja pitkäikäiset rakenteet parantavat kannattavuutta ja suoriutuvat rankimmistakin kuormaustöistä. Takarungon täysimittainen kotelorakenne kestää vääntövoimia. Raskaan käytön ohjaussylinterin kiinnitykset välittävät kuormat tehokkaasti runkoon. Valetun akselinivelen kiinnitysalueet jakavat kuorman tehokkaammin ja parantavat rakenteiden kestävyyttä. Puomiyhdistelmä Puomiyhdistelmän tappiliitoksissa on rasvaus, mikä takaa pitkän käyttöiän ja luotettavuuden. Lisäksi lisävarusteena on saatavilla automaattinen voitelujärjestelmä. 5

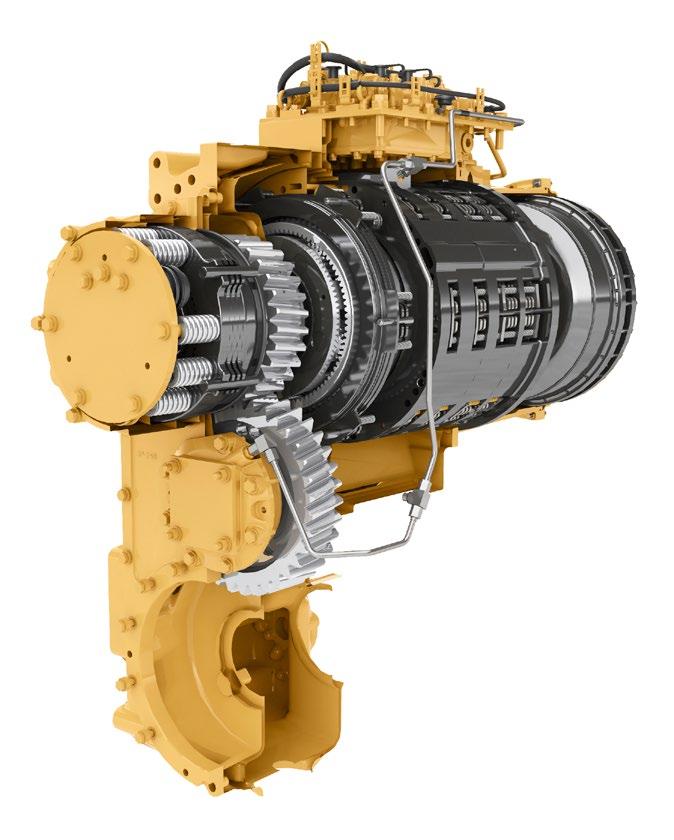

6 Cat Powershift planeettavaihteisto Menestyksesi rakentaminen alkaa luokkansa parhaasta vaihteistosta, joka on rakennettu erityisesti louhoskäyttöä varten. Vaihtaminen on johdonmukaista ja tehokasta integroidulla sähköisellä ohjauksella. Lämpökäsitellyt vaihteet ja akselit pidentävät komponenttien ikää ja maksimoivat luotettavuuden. Neljä vaihdetta eteen ja neljä taakse, käyttöön kuin käyttöön. Cat C15 ACERT -moottori 986K:n kestävyyden ja tehokkuuden sydämenä sykkii Cat C15 ACERT -moottori. Tämä 6-sylinterinen turboahdettu moottori takaa optimaalisen suorituskyvyn. Täyttää seuraavat päästöstandardit: Tier 4 Final / EU vaihe IV tai Kiinan maastokäytön vaihe III ja Brasilian MAR-1 vastaavat standardia Tier 3 ja vaihetta IIIA. Mekaanis-elektroninen yksikköruiskutus (MEUI ) takaa C15 ACERT -moottorin täysin hallitun ruiskutuksen ajoituksen, keston ja paineen. Edistyksellinen dieselmoottorin hallinta (ADEM ) A4 elektroninen hallintamoduuli ohjaa polttoaineen syöttöä suorituskyvyn optimoimiseksi ja nopean moottorivasteen takaamiseksi. 6

7 Voimansiirto Paremmalla teholla ja hallittavuudella siirrät enemmän Vaihteiston vapautinpoljin Pidentää jarrujen käyttöikää vapauttamalla vaihteiston, kun käyttöjarrut kytketään. Mahdollistaa työlaitejärjestelmän täyden tehon koneen ollessa paikallaan kuormauksen aikana. 2 Vapautuksen asetusarvo Käyttöjarrun paineen moduloinnin käynnistys 3 Polkimen täysi liikerata Enimmäisjarrupaine 7

8 Hydrauliikka Enemmän tehoa, enemmän tuottavuutta Kuorman tunnistava hydrauliikka Tehosta työskentelyä kuorman tunnistavalla hydrauliikkajärjestelmällä. Kuorman tunnistava hydrauliikka maksimoi suorituskyvyn suuntaamalla hydraulinesteen virtauksen työlaitteen läpi ja ohjausjärjestelmään vain tarvittaessa. Alhaisempi polttoaineen kulutus. Järjestelmän matalampi lämpötila pitää suorituskykyä ja tehokkuutta yllä. 8

9 Sähköhydrauliset hallintalaitteet Kuljettajien tuottavuus paranee kuormantuntevan ohjausjärjestelmän ansiosta Elektronisesti ohjattu hydraulisylinterien pysäytys tekee käytöstä mukavaa. Vaivattomat hallintalaitteet ja pehmeä rajoitus. Helppo työlaitteiden rajoitinten säätö ohjaamosta käsin. Ohjausjärjestelmä 986K:n kuorman tunnistavan ohjausjärjestelmän tarkkuus luo tukevan pohjan kuormaajan varmalle käsittelylle. Muuttuvatilavuuksinen mäntäpumppu lisää tehokkuutta. Ohjauksen 35 asteen nivelkulmalla kuormaus on helppoa ahtaissakin paikoissa. Integroidut ohjauksen ja vaihteiston hallintalaitteet parantavat kuljettajan mukavuutta. Suodatusjärjestelmä Huippuunsa kehitetty suodatusjärjestelmä pitää hydrauliikkajärjestelmän toiminnassa ja tehokkaana pitkään. Hydrauliikkaöljyn jäähdyttimen paluusuodatin. Esiohjausjärjestelmän suodatin. Paluu- ja vuotoöljyn sihdit hydrauliikkaöljysäiliön sisällä. Akseliöljyn jäähdyttimen sihdit, jos varusteena. 9

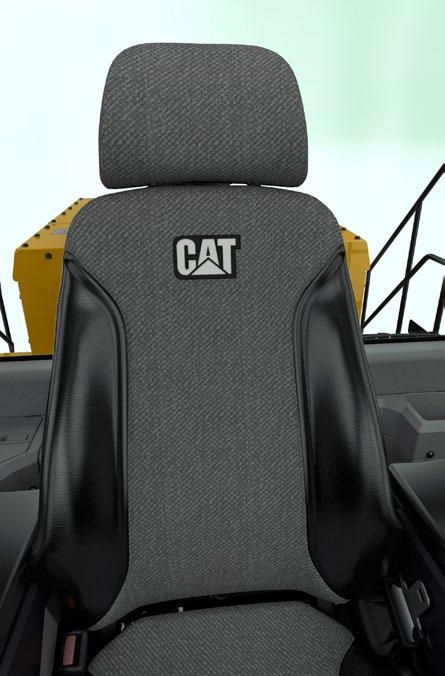

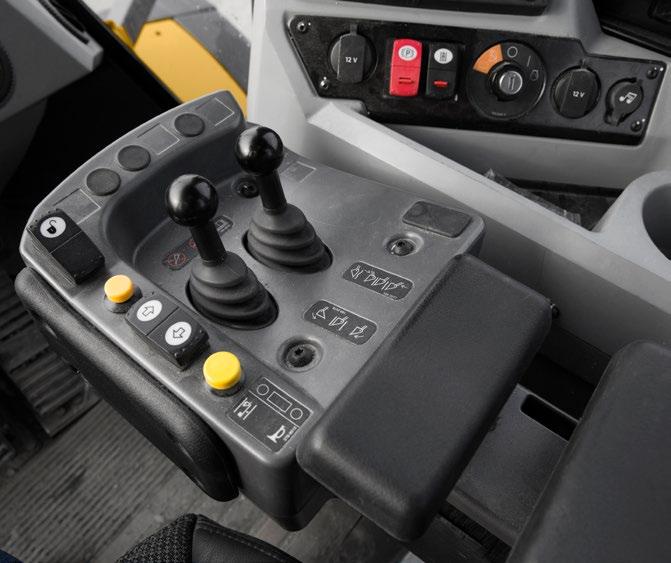

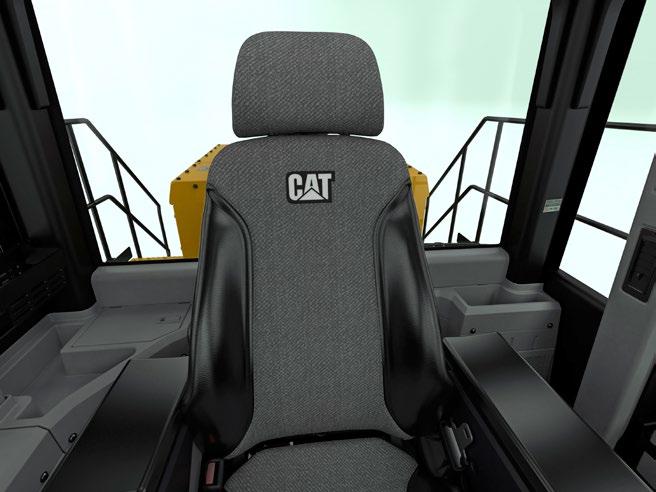

10 Asiakaslähtöiset ohjaamon ominaisuudet parantavat kuljettajien tehokkuutta ja mukavuutta. Ohjaamoon nousu ja sieltä poistuminen Uudet, ergonomiset ominaisuudet helpottavat ja turvaavat ohjaamoon nousua ja sieltä poistumista. Taittuva STIC -ohjaus-/käsinoja. Loivemmat portaikkojen kulmat. Portaikkovalaistus vakiona. Cat Comfort III -sarjan istuin Cat Comfort III -sarjan istuin parantaa mukavuutta ja auttaa vähentämään kuljettajan rasitusta. Keskiselän muotoilu ja erikoispaksut, muotoillut tyynyt. Ilmajousitus. Näppärät istuimen vivut ja ohjaus, säädöt kuuteen suuntaan. Istuimeen kiinnitetyt työlaitteen ohjaimet ja STIC ohjaus, jotka siirtyvät istuimen mukaan. 76 mm:n (3 in) itsekelautuva turvavyö. Lisävarusteena nelipisteturvavyö. Ohjauspaneeli Kytkinten ja näytön ergonominen asettelu takaa kuljettajalle mukavan työympäristön koko päiväksi joka päivä. Suuret, taustavalaistut kalvokytkimet ja LED merkkivalot. Kytkimissä ISO-merkinnät toimintojen nopeaan tunnistukseen. Sähköhydraulisen seisontajarrun kytkeminen kaksiasentoisella keinukytkimellä. 10

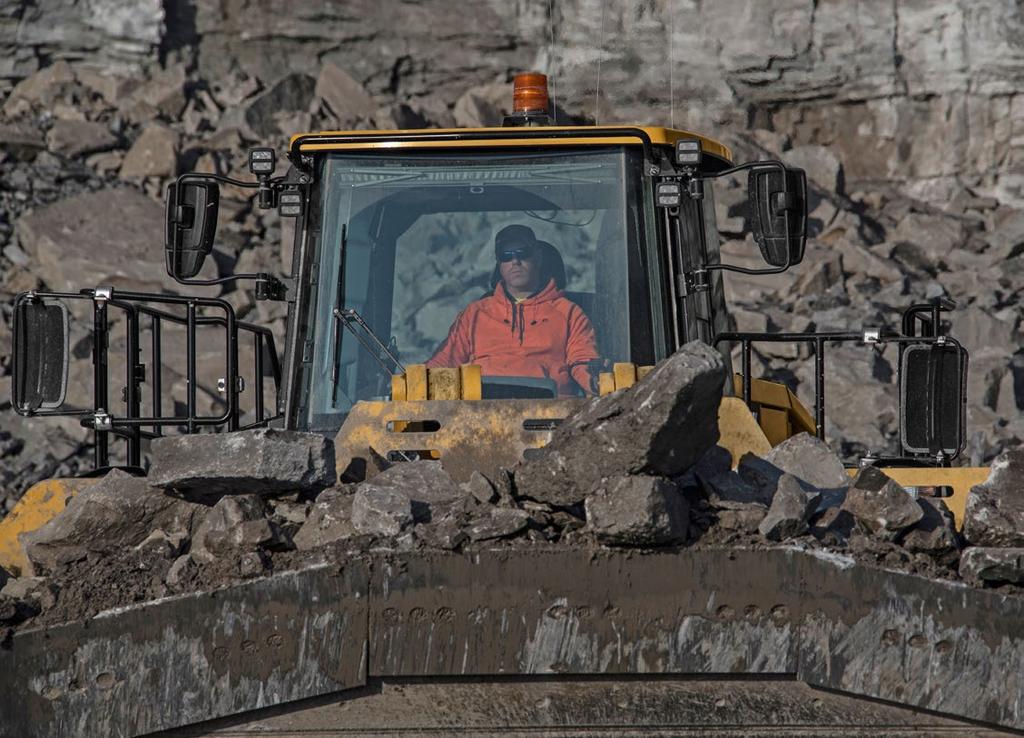

11 Ohjaamo Luokkansa paras kuljettajan mukavuus ja ergonomia Ympäristö Kuljettajan tuottavuutta parantava puhdas ja mukava ohjaamo. Tärinää pienentävät eristetyt ohjaamon kiinnitykset ja ilmajousitettu istuin. Ohjaamon lämpötilan valinta automaattisella ohjauksella. Paineistettu ohjaamo, jossa suodatettu ilma. Parempi ohjaamon melunvaimennus. Kätevä säilytyslaatikko / eväsrasian säilytystila lattiassa. 11

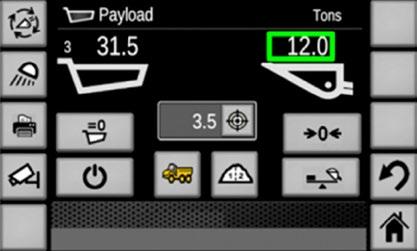

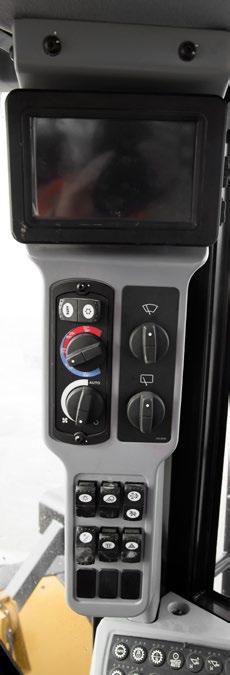

12 Teknologiaratkaisut Parempaa tuottavuutta integroiduilla elektroniikkajärjestelmillä Integroitu elektroniikka tarjoaa monipuolisesti tietoja sekä työmaalle että kuljettajalle. Integroinnilla parannetaan koneen älykkyyttä ja kuljettajan tiedonsaantia, mikä maksimoi sekä koneen että kuljettajan tuottavuuden. Tietonäyttö Olemme tehneet kaikkemme, jotta asiakkaamme ja kuljettajat yltävät parhaaseensa uudistetun kosketusnäytöllisen tietonäytön turvin. Parannetun käyttöliittymän käyttö on luontevaa ja navigointi helppoa. Huoltotarve pysyy mahdollisimman pienenä, kun kuljettajat pysyvät ajan tasalla koneen järjestelmistä. Cat Production Measurement -punnitusjärjestelmä Kuljettajat voivat punnita kuormia kuormauksen aikana. Kuormat punnitaan, kun kauhaa nostetaan nostojaksoa aikana, joten kuormausta ei tarvitse keskeyttää ja kuormausteho paranee. Kuljettaja voi tarkastella kuorman painoa tietonäytössä. Välitön palaute tehostaa kuljettajan työtä. Kuljettaja näkee tallennetut painot ja jaksot suoraan näytöstä. Rengaspaineiden valvontajärjestelmä (TPMS) Rengaspaineiden valvontajärjestelmä on täysin integroitu toiminto, jonka avulla kuljettaja voi seurata renkaiden täyttöastetta. Kuljettaja voi nopeasti tarkistaa tietonäytöstä kunkin renkaan paineasetukset ja lämpötilan. Cat Product Link Elite Product Link -etävalvonta ei jätä arvailun varaa resurssien tarkkailuun. Edistyksellinen tuottavuussovellus (tilattava palvelu) auttaa optimoimaan työmaan toiminnot antamalla tietoja hyötykuormista, nostojaksoista, polttoaineraporteista ja koneen etähallinnasta sekä materiaalinhallinnasta. Tietojen etäkäyttö helppokäyttöisen VisionLink -käyttöliittymän kautta. Maksimoi käyttöaika pysymällä ajan tasalla koneen toimintajärjestelmistä ja diagnostiikkakoodeista. Seuraa koneen käyttöastetta, polttoaineen kulutusta ja hyötykuormayhteenvetoja. Pysy ajan tasalla koneen sijainnista, käyttötuntimittarin lukemista ja raportointitilasta. 12

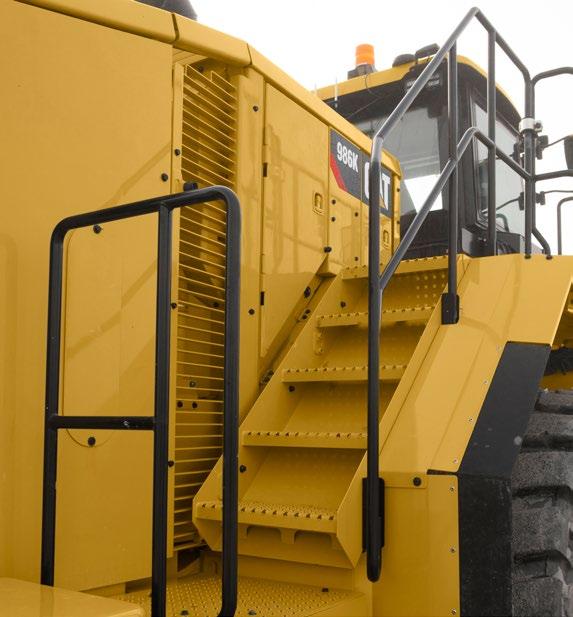

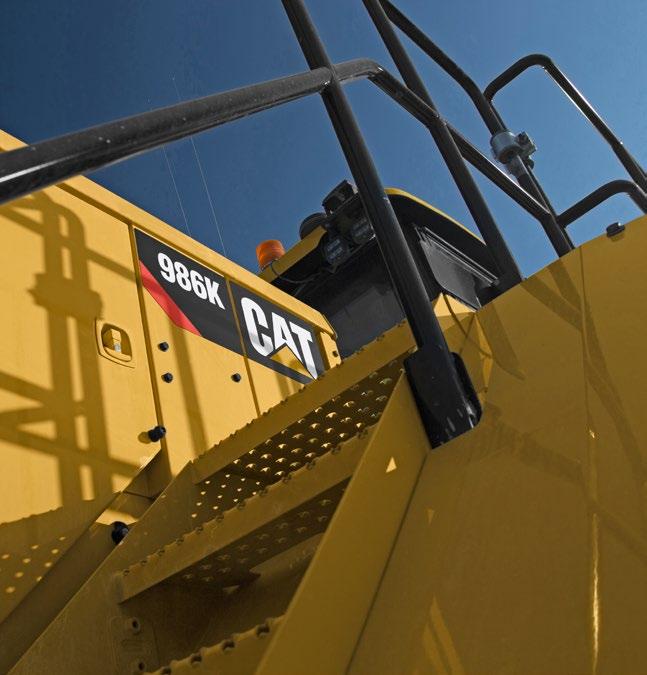

13 Turvallisuus Turvallisuutesi on meille tärkeää Kehitämme tuotteitamme jatkuvasti, jotta kuljettajan ja työmaalla työskentelevien työympäristö on mahdollisimman turvallinen. Koneeseen kulku Kaiteelliset, 45 asteen portaat oikealla ja vasemmalla takaavat 986K-malliin nousevien ja sieltä poistuvien kuljettajien turvallisuuden. Huoltoalueilla on yhtenäiset ja liukuesteillä varustetut tasanteet. Huollon tapahtuessa maan tasalla ja tasanteilla säilytät aina kolmen pisteen kosketuksen. Näkyvyys Ulkoiset suojakaiteeseen asennetut taustapeilit takaavat paremman näkyvyyden ja näin turvallisen käytön. Cat Vision ja lisävarusteena saatava tutkalla varustettu Cat Detect auttavat kuljettajaa tarkkailemaan koneen ympäristöä. Halogeeni-, HID- tai LED-valot parantavat näkyvyyttä entisestään. Ohjaamoon kiinnitettävät LED-vilkkuvalot. Kuljettajan työtilat Ohjaamon eristetty kiinnitys ja istuimeen liitetyt työlaitteen ja ohjauksen hallintalaitteet vähentävät kuljettajaan kohdistuvaa tärinää. Ohjaamon melutaso on alhainen. Paineistettu ohjaamo, jossa suodatettu ilma. Kuljettajan istuimessa vakiomalliset 76 mm:n (3 in) turvavyöt. 13

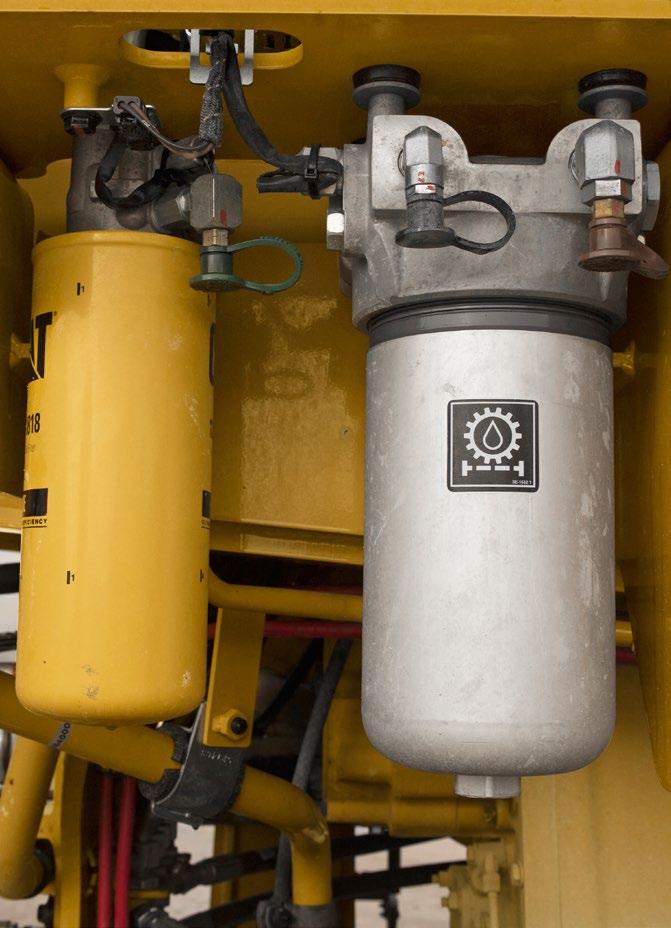

14 Huollettavuus Vähemmän huoltoa, enemmän hyötyaikaa Autamme saamaan 986K:sta kaiken irti valitsemalla siihen parhaan hyödyn tuottavat ominaisuudet. Pidemmät huoltovälit nestejärjestelmässä ja suodattimissa. Huolto hoituu turvallisesti ja helposti, ryhmitettyihin huoltokohteisiin pääsee käsiksi maasta tai työtasolta käsin. Keskitetyt, maanpinnan tasolla olevat voitelupisteet mahdollistavat rasvan ruiskuttamisen puomiyhdistelmän tappiliitoksiin. Keskitetyt, kaukosijoitetut paineliittimet voimansiirron osille. Elektroninen huoltokeskus sisältää apukäynnistysliittimen, moottorin hätäsammutuskytkimen, akun päävirtakytkimen ja virrankatkaisimet. Asiakastuki Cat-edustajat osaavat pitää kaivoskoneesi kunnossa Arvostetut tukipalvelut Cat-edustajilta Cat-edustaja on arvokas kumppani ja aina käytettävissä. Valikoimissa ennaltaehkäisevät huoltoohjelmat ja kunnossapitosopimukset Varaosien saatavuus huippuluokkaa Käyttäjien koulutus parantaa tehokkuutta Aidot Cat-tehdaskunnostetut osat 14

15 Kestävä kehitys Ympäristövaikutusten vähentäminen Ympäristövaikutusten vähentäminen 986K ja sen ominaisuudet on suunniteltu ja valmistettu kestävyyttä ajatellen. Joutokäynnin sammutusautomatiikka säästää polttoainetta. Huoltovapaiden tai pidempien huoltovälien akkujen ansiosta jätettä syntyy vähemmän. Caterpillarilla on koneen käyttöikää pidentäviä ohjelmia, kuten Reman ja sertifioidut peruskunnostusohjelmat. Näillä ohjelmilla voidaan kustannuksissa säästää jopa % käyttämällä uusiokäytettäviä ja tehdaskunnostettuja osia, mikä sekä laskee käyttökustannuksia että vähentää ympäristövaikutuksia. Caterpillarilta saat myös jälkiasennuspaketit, joilla uudet ominaisuudet saadaan myös vanhempiin koneisiin ja näistä kaikki hyöty irti. Paketit kuuluvat suoraan Catin sertifioituihin peruskunnostusohjelmiin. 15

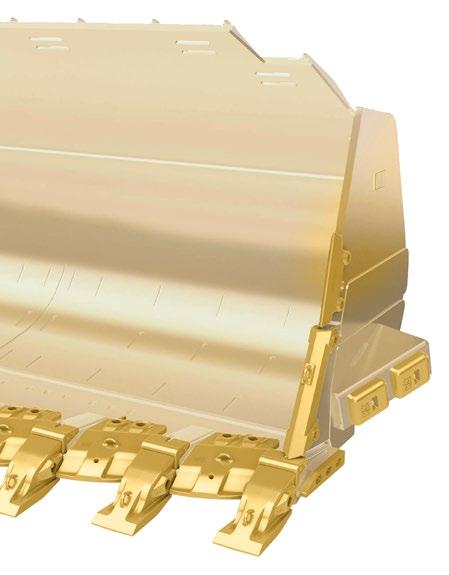

16 Kauhan kulutusosat (GET) Suojaa sijoituksesi Performance-sarjan kauhat Performance-sarjan kauhojen profiili on optimoitu pitämään materiaali paikoillaan ja minimoimaan kauhan täyttöaika, mikä parantaa huomattavasti tuottavuutta ja polttoainetehokkuutta. Kaikissa 986K:n kauhoissa on Performance-sarjan profiili. 1 1 Kivikauhat Suunniteltu kalkkikiven ja muun käsittelemättömän kiven kuormaukseen kasoissa ja rintauksissa. Käyttökohteisiin kuuluvat myös kuorma-autojen ja syöttösiilojen kuormaaminen monilla louhosmateriaaleilla. Kulutusosiin kuuluu V-teräinen huulilevy ja sovittimet, puolinuolen malliset kulutuslevyt, pohjan kulutuslevyt ja sivupalkin suojukset. 2 Kivikauhat raskaaseen käyttöön Suunniteltu muun muassa tiukkaan pakkautuneiden louhosmateriaalien kuormaukseen louhintarintauksesta sekä hankauskertoimeltaan kohtalaisten ja iskuiltaan suurten materiaalien käsittelyyn. Kulutusosat ovat muuten samat kuin tavallisissa kivikauhoissa, mutta saatavilla on lisäksi pohjan vuoraus, puolisäteinen vuoraus ja pultattavat pohjan reunan kulutuslevyt. 20-sarjan mekaanisesti kiinnitetyt kulutuslevyt (MAWPS) parantavat kulumissuojaa ja huollettavuutta. Valikoimaan kuuluu myös pohjan reunan suojaus, liukulevyt, sivujen lisäkulutuslevyt, siivet ja sivupalkin suojusten lisäsarja. 3 Yleiskauhat Suunniteltu ensisijaisesti materiaalin kasaukseen, käsittelyyn ja murskeen käsittelyyn. Kulutusosiin kuuluu suora pohjan reuna sekä pultattava huulilevyjärjestelmä. Kaarevat sivupalkit pitävät materiaalin kasassa Kevytmateriaalikauhat Kapasiteetiltaan suuremmat kauhat on suunniteltu käytettäväksi tiheydeltään pienten ja hankaamattomien materiaalien käsittelyyn. Kulutusosiin kuuluu suora pohjan reuna sekä pultattava huulilevyjärjestelmä. 4 16

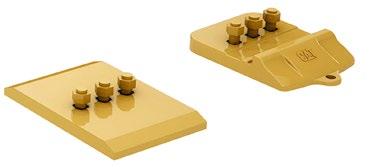

17 Cat Advansys -kulutusosat (GET) Suojaa arvokkaita osia. Pienennä käyttökuluja. Hyödynnä koneesi täysi teho. Voit valita haluamasi useista tehokkaista Advansys kulutusosista käyttökohteen tarpeiden mukaan. CapSure -sivupalkkisuojaus MAWPs sivuilla ja pohjassa Pohjan reunan suojaus Reunan suojausvaihtoehdot CapSure-kärkivaihtoehdot CapSure-suojukset* Puolinuolen malliset kulutuslevyt Raskaan käytön kärki Suuren hankauksen kärki Vakiomallinen segmentti * CapSure-suojukset saatavilla mukautettuihin kauhoihin. Lisää kulutusosia on osaluettelossa. Tehokkaan läpäisyn kärki CapSure -kiinnitystekniikka Helpota kulutusosien vaihtoa ilman vasaraa käytettävällä CapSure-kiinnitystekniikalla ja hoida asennukset nopeasti ja turvallisesti. CapSure-kärkien, -suojusten ja -sivupalkkisuojusten lukitus ja lukituksen avaus käy helposti 3 4 tuuman (19 mm:n) räikkäavaimen 180 asteen käännöllä. 17

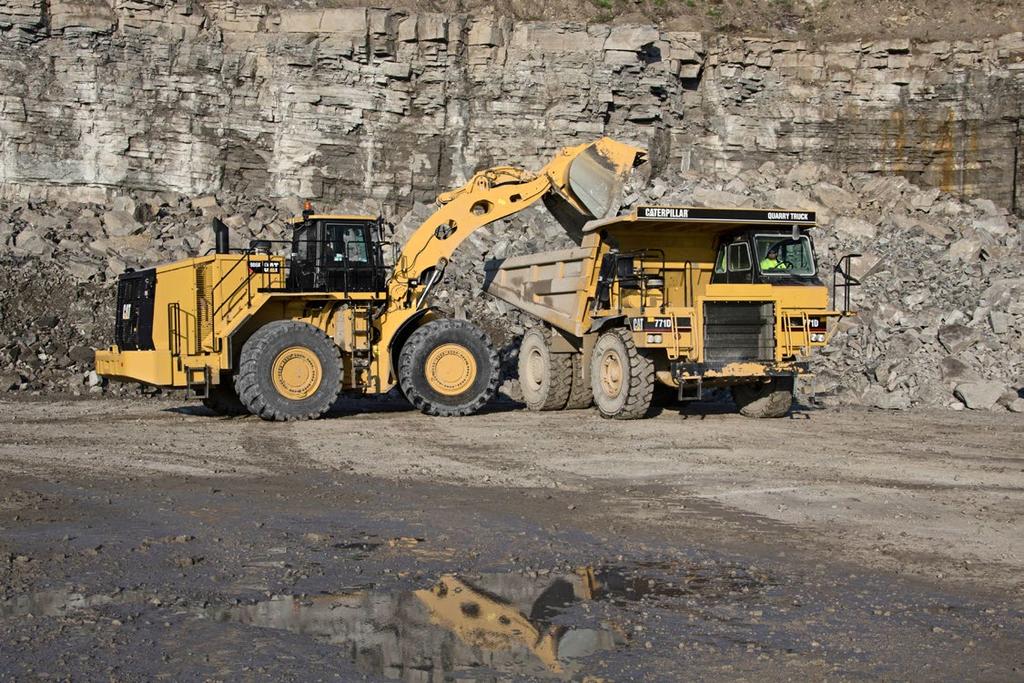

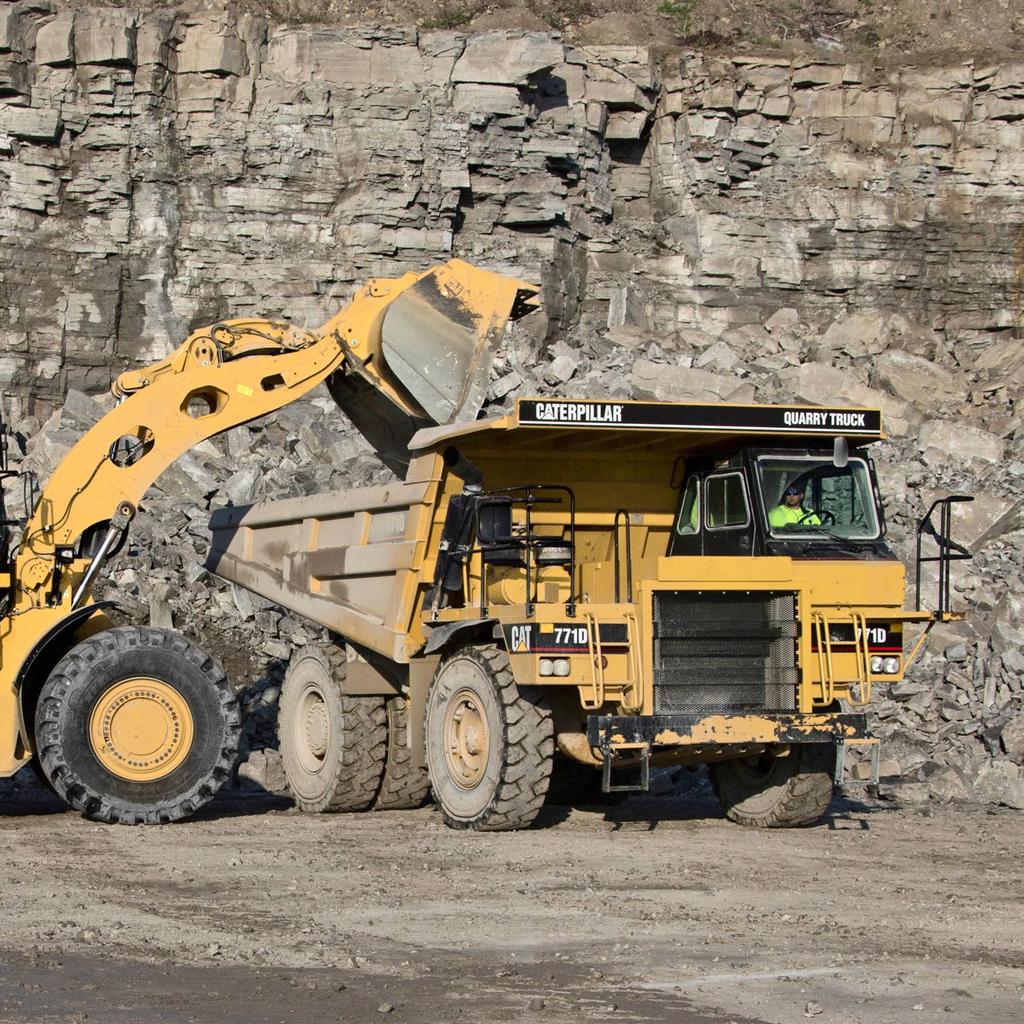

18 Tehokkaat kokonaisuudet Täydellinen yhteensopivuus on tehokkaan kuormauksen ja kuljetuksen ydin 735C 740C/745C 770G 772G 773E/773G Vakionosto Korkea nosto 5 6 Tehokas yhdistelmä Kuormaamisen ja kuljetuksen ydin on laitteiden täydellinen yhteensopivuus, jolloin kuorman täyttämiseen kuluu pienin aika. Cat-pyöräkuormaajat muodostavat nivellettyjen Cat-kuorma-autojen ja Cat-maansiirtoautojen kanssa kokonaisuuden, jolla materiaalia siirtyy mahdollisimman paljon mahdollisimman edullisesti. Vakioaisastolla 986K täyttää 770G:n neljällä kauhallisella (38,6 t [SI] / 42,6 t [US]). Korkean noston aisastolla 986K täyttää 772G:n (47,7 t [SI] / 52 t [US]) viidellä kauhallisella ja 773E:n tai 773G:n (56 t [SI] / 61,7 t [US]) kuudella kauhallisella. 18

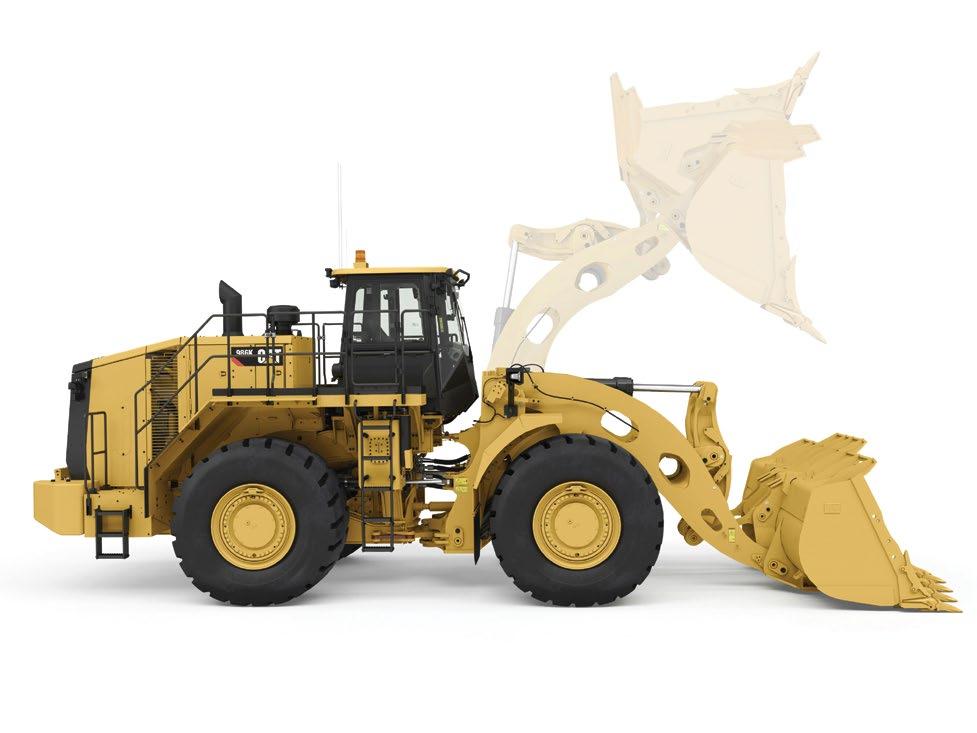

19 986K-pyöräkuormaajan tekniset tiedot Moottori Moottorimalli Cat C15 ACERT Päästöt Tier 4 Final / vaihe IV tai Kiinan maastokäytön vaihe III ja Brasilian MAR-1 vastaavat standardia Tier 3 ja vaihetta IIIA Suurimman tehon käyntinopeus r/min SAE J kw 456 hp SAE J1995 (DIN) 462 hv ISO kw 449 hp ISO (DIN) 455 hv Nimellisnopeus r/min ETY 80/ kw 373 hp ETY 80/1269 (DIN) 378 hv ISO kw 373 hp ISO 9249 (DIN) 378 hv SAE J kw 373 hp SAE J1349 (DIN) 378 hv Sisähalkaisija 137 mm 5,4 in Isku 171,5 mm 6,75 in Iskutilavuus 15,2 l 927 in3 Suurin vääntömomentti, Nm ft lb r/min SAE J1995 Vääntömomentin kasvu 16 % Käyttötiedot Vaihteisto Vaihteiston tyyppi Cat Powershift -planeettavaihteisto Eteenpäin 1 7,3 km/h 5 mph Eteenpäin 2 12,2 km/h 8 mph Suoraveto Eteenpäin 2 12,7 km/h 8 mph Suoraveto Eteenpäin 3 22 km/h 14 mph Suoraveto Eteenpäin 4 39 km/h 24 mph Peruutus 1 7,6 km/h 5 mph Peruutus 2 13,6 km/h 8 mph Suoraveto Peruutus 2 14,1 km/h 9 mph Suoraveto Peruutus 3 25 km/h 16 mph Suoraveto Peruutus 4 40,8 km/h 25,4 mph Hydrauliikkajärjestelmä nosto/kallistus Nosto-/kallistusjärjestelmä piiri Kuorman tunnistava järjestelmä Nosto-/kallistusjärjestelmä pumput cc, muuttuvatilavuuksinen Suurin virtaus, r/min 470 l/min 123 gal/min Paineenalennusventtiilin asetus kpa psi nosto/kallistus Nostosylinteri halkaisija 190 mm 7,5 in Nostosylinteri isku mm 45 in Kallistussylinteri halkaisija 170 mm 6,7 in Kallistussylinteri isku 722 mm 28,4 in Työpaino vakio kg lb Työpaino korkea nosto kg lb Nimelliskuorma vakio (louherintaus) 10 tonnia 11 US-tonnia Nimelliskuorma vakio 12,7 tonnia 14 US-tonnia (irtonainen materiaali) Nimelliskuorma korkea nosto 10 tonnia 11 US-tonnia (louherintaus) Nimelliskuorma korkea nosto 11 tonnia 12,1 US-tonnia (irtonainen materiaali) Kauhojen tilavuudet 5-10,3 m3 6,5-13,5 yd3 Sovitetut Cat-autot vakio 770/735/740/745 Sovitetut Cat-autot korkea nosto 772/773 19

20 986K-pyöräkuormaajan tekniset tiedot Hydrauliikan kiertoaika Kipristys Nosto Tyhjennys Lasku Lasku, kellunta alas Hydraulinen kokonaiskiertoaika Täyttötilavuudet 4,5 sekuntia 9 sekuntia 3,5 sekuntia 5,2 sekuntia 4,3 sekuntia 21,3 sekuntia Polttoainesäiliö 535 l 141 gal Polttoainesäiliö (matala nosto) 481 l 127 gal Jäähdytysjärjestelmät 100 l 26 gal Kampikammio 34 l 9 gal DEF-säiliö (vain Tier 4 Final / vaihe IV) 23 l 6 gal Vaihteisto 75 l 20 gal Akseliöljy Tasauspyörästö ja päätepyörästö edessä 186 l 49 gal Tasauspyörästö ja päätepyörästö takana 170 l 45 gal Hydrauliikkajärjestelmän täyttö tehtaalla 330 l 87 gal Hydrauliikkajärjestelmä (pelkkä säiliö) 130 l 34 gal Ilmastointijärjestelmä Tämän koneen ilmastointijärjestelmä sisältää fluorattua kasvihuonekaasua, kylmäainetta R134a (GWP-arvo 1430). Järjestelmä sisältää 1,8 kg kylmäainetta, jonka CO 2 -vastaavuus on 2,574 tonnia. Akselit Edessä Kiinteä Takana Liikkuva Keinuntakulma ±12,5 Keinuntakulma (ketjukokoonpano) ±8,5 Jarrut Jarrut ISO 3450:2011 Hydrauliikkajärjestelmä ohjaus ISO 5010:2007 Ohjausjärjestelmä piiri Kuorman tunnistava järjestelmä Mäntä, säätötilavuus Ohjausjärjestelmä pumppu Suurin virtaus, r/min 200 l/min 52 gal/min Ohjauksen katkaisupaine kpa psi Ohjauskulma 70 Ohjaamo ROPS/FOPS-rakenne Melutaso Kuljettajaan kohdistuva ääni (ISO 6396) ROPS/FOPS-rakenne täyttää standardien ISO 3471:2008 (ROPS) ja ISO 3449:2005 taso II (FOPS) vaatimukset Vakio Vaimennus 72 db(a) 72 db(a) Koneen äänitaso (ISO 6395) 112 db(a) 110 db(a) Kuljettajaan kohdistuva äänenpainetaso on mitattu ISO 6396:2008 -standardissa määritetyin menetelmin ja siinä määritellyissä olosuhteissa. Mittauksen aikana moottorin tuulettimen nopeus oli 70 % enimmäisnopeudesta. Kuulonsuojaimet voivat olla tarpeen, jos ohjaamoa ei ole huollettu oikein tai jos ovet tai ikkunat ovat auki kauan tai jos ympäristö on meluisa. Kuljettajaan kohdistuva äänenpainetaso on mitattu ISO 6395:2008 -standardissa määritetyin menetelmin ja siinä määritellyissä olosuhteissa. Mittauksen aikana moottorin tuulettimen nopeus oli 70 % enimmäisnopeudesta. 20

21 986K-pyöräkuormaajan tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja Vakiomallinen aisasto Korkean noston aisasto 1 Maasta ROPS-rakenteen yläosaan mm 13,5 ft mm 13,5 ft 2 Maasta pakoputkiyhdistelmän yläosaan mm 13,3 ft mm 13,3 ft 3 Maasta konepeiton yläosaan mm 10,7 ft mm 10,7 ft 4 Maavara etuakselin keskikohtaan 978 mm 3,2 ft 978 mm 3,2 ft 5 Maavara polttoainesäiliöön 691 mm 2,3 ft 691 mm 2,3 ft 6 Maavara alempaan rungon niveleen 459 mm 1,5 ft 459 mm 1,5 ft 7 Ulottuma täydessä nostokorkeudessa mm 7,1 ft mm 7,4 ft 8 Suurin nostokorkeus mm 10,1 ft mm 11,6 ft 9 Kauhan tapin korkeus täydessä nostokorkeudessa mm 16,1 ft mm 17,6 ft 10 Enimmäiskorkeus, kauha nostettuna mm 22,4 ft mm 23,9 ft 11 Taka-akselin keskilinjasta puskuriin mm 10,3 ft mm 10,3 ft 12 Akseliväli mm 12,5 ft mm 12,5 ft 13 Enimmäiskokonaispituus mm 36,6 ft mm 38,0 ft 14 Etuakselin keskilinjasta kauhan kärkeen mm 13,8 ft mm 15,3 ft Huomautus: Arvojen laskennassa käytetään 6,1 m3:n (8,0 yd3) kivikauhaa

22 986K-pyöräkuormaajan tekniset tiedot Materiaalin tiheys ja kauhan valinta Kivikauhat vakionosto / korkea nosto 10 tonnia (11 US-tonnia) nimelliskuorma (louherintaus) Materiaalin tiheys Kauhan tilavuus kg/m3 lb/yd3 tonnia (SI) / m3 tonnia (US) / yd3 m3 yd ,63-1,80 1,38-1,51 6,1 8, ,74-1,91 1,46-1,61 5,7 7, ,86-2,05 1,57-1,73 5,4 7,0 Yleiskauhat vakionosto 12,7 tonnia (14 US-tonnia) nimelliskuorma (irtonainen materiaali)* Materiaalin tiheys Kauhan tilavuus kg/m3 lb/yd3 tonnia (SI) / m3 tonnia (US) / yd3 m3 yd ,51-1,66 1,27-1,40 8, ,67-1,84 1,40-1,54 7, ,98-2,18 1,56-1,71 6,9 9 Yleiskauhat korkea nosto 11 tonnia (12,1 US-tonnia) nimelliskuorma (irtonainen materiaali) Materiaalin tiheys Kauhan tilavuus kg/m3 lb/yd3 tonnia (SI) / m3 tonnia (US) / yd3 m3 yd ,31-1,44 1,10-1,21 8, ,45-1,59 1,21-1,33 7, ,72-1,89 1,34-1,48 6,9 9 * Edellyttää murskeen käsittelykonetta. Huomautus: Nimelliskuorma on kauhassa olevan materiaalin paino, jota kuormaaja on suunniteltu kantamaan. Mukaan ei ole luettu kauhan painoa, kulutusosia eikä kulutuspintaa. Nimelliskuormaksi ilmoitetaan 100 %, vaikka Caterpillar sallii 110 %. Nämä arvot on ilmoitettu painon mukaan. Materiaalien irtotiheyspainoja ei ole huomioitu, sillä niissä on merkittävää vaihtelua. 22

23 986K-pyöräkuormaajan tekniset tiedot Käyttötiedot vakionosto Kauhatyyppi Kivi HD, kivi Leikkuuterät Kynnet ja segmentit Kynnet ja segmentit Huulilevyn tyyppi V-teräinen V-teräinen Kauhan osanumero Tasamitta m3 4,4 4,8 5,1 4,4 yd3 5,8 6,2 6,7 5,8 Kukkuramitta (nimellinen) m3 5,4 5,7 6,1 5,4 yd3 7,0 7,5 8,0 7,0 Leveys mm ft 12,5 12,5 12,5 12,6 Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (reuna) Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (kynnet varusteena) mm ft 11,0 10,9 10,8 11,0 mm ft 10,4 10,2 10,1 10,2 Ulottuma nostokorkeudella ja 45 asteen käännöllä (reuna) mm ft 6,3 6,5 6,6 6,5 Ulottuma nostokorkeudella ja 45 asteen käännöllä (kynnet varusteena) mm ft 6,9 7,0 7,1 7,0 Ulottuma nostovarret ja kauha vaakasuorassa mm ft 12,5 12,7 12,9 12,8 Kaivusyvyys mm in 6,1 6,1 6,1 5,3 Kokonaispituus mm ft 36,2 36,4 36,6 36,3 Kokonaiskorkeus kauha täysin nostettuna mm ft 22,0 22,2 22,4 22,0 Kuormaajan kääntösäde (SAE, kuljetusasento kynsillä) mm ft 28,6 28,6 28,7 28,7 Suurin tyhjennyskulma aste Staattinen kaatokuorma, suorana (ei renkaan painumista) kg lb Staattinen kaatokuorma, suorana (painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, ei renkaan painumista) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, painuva rengas) kg lb Murtovoima kn lbf Työpaino kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) edessä kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) takana kg lb Painojakauma SAE-kuljetuksessa (kuormattuna) edessä kg lb Painojakauma SAE-kuljetuksessa (kuormattuna) takana kg lb

24 986K-pyöräkuormaajan tekniset tiedot Käyttötiedot vakionosto Kauhatyyppi Yleiskäyttöinen kauha Hammastettu Kevytmateriaali Leikkuuterät BOCE BOCE Huulilevyn tyyppi Suora V-teräinen Suora Kauhan osanumero Tasamitta m3 5,2 5,9 6,6 7,3 5,1 9,0 yd3 6,8 7,7 8,6 9,6 6,7 11,8 Kukkuramitta (nimellinen) m3 6,1 6,9 7,7 8,4 6,1 10,3 yd3 8,0 9,0 10,0 11,0 8,0 13,5 Leveys mm ft 12,2 12,2 12,2 12,2 12,5 12,2 Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (reuna) Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (kynnet varusteena) mm ft 11,4 11,2 10,9 10,6 10,9 10,2 mm ft 10,3 Ulottuma nostokorkeudella ja 45 asteen käännöllä (reuna) mm ft 6,0 6,2 6,5 6,8 6,6 7,1 Ulottuma nostokorkeudella ja 45 asteen käännöllä (kynnet varusteena) mm ft 7,3 Ulottuma nostovarret ja kauha vaakasuorassa mm ft 11,1 11,5 12,0 12,4 12,9 12,8 Kaivusyvyys mm in 5,6 5,6 5,6 5,6 4,5 6,3 Kokonaispituus mm ft 34,7 35,1 35,6 36,0 36,4 36,4 Kokonaiskorkeus kauha täysin nostettuna mm ft 22,5 22,8 23,2 23,0 22,2 23,7 Kuormaajan kääntösäde (SAE, kuljetusasento kynsillä) mm ft 28,4 28,5 28,6 28,7 28,8 29,0 Suurin tyhjennyskulma aste Staattinen kaatokuorma, suorana (ei renkaan painumista) kg lb Staattinen kaatokuorma, suorana (painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, ei renkaan painumista) Staattinen kaatokuorma täysi kääntö (kulma 35, painuva rengas) kg lb kg lb Murtovoima kn lbf Työpaino kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) edessä Painojakauma SAE-kuljetuksessa (ilman kuormaa) takana Painojakauma SAE-kuljetuksessa (kuormattuna) edessä Painojakauma SAE-kuljetuksessa (kuormattuna) takana BOCE = pultattava huulilevy kg lb kg lb kg lb kg lb

25 986K-pyöräkuormaajan tekniset tiedot Käyttötiedot vakionosto, murskeen käsittelyvarustuspaketti Kauhatyyppi Yleiskäyttöinen kauha Kevytmateriaali Leikkuuterät BOCE BOCE Huulilevyn tyyppi Suora Suora Kauhan osanumero Tasamitta m3 5,2 5,9 6,6 7,3 9,0 yd3 6,8 7,7 8,6 9,6 11,8 Kukkuramitta (nimellinen) m3 6,1 6,9 7,7 8,4 10,3 yd3 8,0 9,0 10,0 11,0 13,5 Leveys mm ft 12,2 12,2 12,2 12,2 12,2 Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (reuna) Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (kynnet varusteena) Ulottuma nostokorkeudella ja 45 asteen käännöllä (reuna) Ulottuma nostokorkeudella ja 45 asteen käännöllä (kynnet varusteena) mm ft 11,4 11,2 10,9 10,6 10,2 mm ft mm ft 6,0 6,2 6,5 6,8 7,1 mm ft Ulottuma nostovarret ja kauha vaakasuorassa mm ft 11,1 11,5 12,0 12,4 12,8 Kaivusyvyys mm in 5,6 5,6 5,6 5,6 6,3 Kokonaispituus mm ft 34,7 35,1 35,6 36,0 36,4 Kokonaiskorkeus kauha täysin nostettuna mm ft 22,5 22,8 23,2 23,0 23,7 Kuormaajan kääntösäde (SAE, kuljetusasento kynsillä) mm ft 28,4 28,5 28,6 28,7 29,0 Suurin tyhjennyskulma aste Staattinen kaatokuorma, suorana (ei renkaan painumista) kg lb Staattinen kaatokuorma, suorana (painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, ei renkaan painumista) Staattinen kaatokuorma täysi kääntö (kulma 35, painuva rengas) kg lb kg lb Murtovoima kn lbf Työpaino kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) edessä Painojakauma SAE-kuljetuksessa (ilman kuormaa) takana Painojakauma SAE-kuljetuksessa (kuormattuna) edessä Painojakauma SAE-kuljetuksessa (kuormattuna) takana BOCE = pultattava huulilevy kg lb kg lb kg lb kg lb

26 986K-pyöräkuormaajan tekniset tiedot Käyttötiedot korkea nosto Kauhatyyppi Kivi HD, kivi Leikkuuterät Kynnet ja segmentit Kynnet ja segmentit Huulilevyn tyyppi V-teräinen V-teräinen Kauhan osanumero Tasamitta m3 4,4 4,8 5,1 4,4 yd3 5,8 6,2 6,7 5,8 Kukkuramitta (nimellinen) m3 5,4 5,7 6,1 5,4 yd3 7,0 7,5 8,0 7,0 Leveys mm ft 12,5 12,5 12,5 12,6 Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (reuna) Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (kynnet varusteena) mm ft 12,5 12,4 12,3 12,5 mm ft 11,9 11,7 11,6 11,7 Ulottuma nostokorkeudella ja 45 asteen käännöllä (reuna) mm ft 6,5 6,7 6,8 6,7 Ulottuma nostokorkeudella ja 45 asteen käännöllä (kynnet varusteena) mm ft 7,1 7,2 7,4 7,3 Ulottuma nostovarret ja kauha vaakasuorassa mm ft 13,7 13,9 14,1 14,0 Kaivusyvyys mm in 8,0 8,0 8,0 7,1 Kokonaispituus mm ft 37,6 37,8 38,0 37,8 Kokonaiskorkeus kauha täysin nostettuna mm ft 23,5 23,7 23,9 23,5 Kuormaajan kääntösäde (SAE, kuljetusasento kynsillä) mm ft 29,2 29,3 29,4 29,4 Suurin tyhjennyskulma aste Staattinen kaatokuorma, suorana (ei renkaan painumista) kg lb Staattinen kaatokuorma, suorana (painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, ei renkaan painumista) Staattinen kaatokuorma täysi kääntö (kulma 35, painuva rengas) kg lb kg lb Murtovoima kn lbf Työpaino kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) edessä kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) takana kg lb Painojakauma SAE-kuljetuksessa (kuormattuna) edessä kg lb Painojakauma SAE-kuljetuksessa (kuormattuna) takana kg lb

27 986K-pyöräkuormaajan tekniset tiedot Käyttötiedot korkea nosto Kauhatyyppi Yleiskäyttöinen kauha Hammastettu Kevytmateriaali Leikkuuterät BOCE BOCE Huulilevyn tyyppi Suora V-teräinen Suora Kauhan osanumero Tasamitta m3 5,2 5,9 6,6 7,3 5,1 9,0 yd3 6,8 7,7 8,6 9,6 6,7 11,8 Kukkuramitta (nimellinen) m3 6,1 6,9 7,7 8,4 6,1 10,3 yd3 8,0 9,0 10,0 11,0 8,0 13,5 Leveys mm ft 12,2 12,2 12,2 12,2 12,5 12,2 Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (reuna) Tyhjennyskorkeus täydellä nostokorkeudella ja 45 asteen kauhan käännöllä (kynnet varusteena) mm ft 12,9 12,7 12,4 12,1 12,4 11,7 mm ft 11,8 Ulottuma nostokorkeudella ja 45 asteen käännöllä (reuna) mm ft 6,2 6,5 6,8 7,1 6,8 7,3 Ulottuma nostokorkeudella ja 45 asteen käännöllä (kynnet varusteena) mm ft 7,5 Ulottuma nostovarret ja kauha vaakasuorassa mm ft 12,3 12,7 13,2 13,6 14,1 14,0 Kaivusyvyys mm in 7,5 7,5 7,5 7,5 6,4 8,2 Kokonaispituus mm ft 36,2 36,6 37,0 37,5 37,9 37,9 Kokonaiskorkeus kauha täysin nostettuna mm ft 24,0 24,4 24,7 24,5 23,7 25,2 Kuormaajan kääntösäde (SAE, kuljetusasento kynsillä) mm ft 29,1 29,2 29,3 29,4 29,4 29,7 Suurin tyhjennyskulma aste Staattinen kaatokuorma, suorana (ei renkaan painumista) kg lb Staattinen kaatokuorma, suorana (painuva rengas) kg lb Staattinen kaatokuorma täysi kääntö (kulma 35, ei renkaan painumista) Staattinen kaatokuorma täysi kääntö (kulma 35, painuva rengas) kg lb kg lb Murtovoima kn lbf Työpaino kg lb Painojakauma SAE-kuljetuksessa (ilman kuormaa) edessä Painojakauma SAE-kuljetuksessa (ilman kuormaa) takana Painojakauma SAE-kuljetuksessa (kuormattuna) edessä Painojakauma SAE-kuljetuksessa (kuormattuna) takana BOCE = pultattava huulilevy kg lb kg lb kg lb kg lb

28 986K-pyöräkuormaajan vakiovarusteet Vakiovarusteet Vakiovarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. SÄHKÖLAITTEET Hälytys, peruutus Vaihtovirtalaturi, yksittäinen, 145 ampeeria Akut, kuivat Muuntaja, 10/15 A, 24 V 12 V Valaisinjärjestelmä (halogeenit, työvalot, kulun ja huoltotasanteen valaisu) Käynnistys- ja latausjärjestelmä, 24 V Käynnistysmoottorin apuvirtaliitäntä KULJETTAJAN TYÖTILAT Graafinen tietojen näyttö, näyttää reaaliaikaista tietoa toiminnasta, suorittaa kalibroinnit ja muokkaa kuljettajan asetuksia Ilmastointi Takakamerajärjestelmä Cat Production Measurement -valmius Vaimennettu ja paineistettu ohjaamo, jossa integroitu ympäripyörimisessä suojaava rakenne (ROPS/FOPS) ja radiovalmius, sisältää antennin, kaiuttimet ja muuntajan (12 V, 5 A) ja virtaliitännän Hallintalaitteet, nosto- ja kallistustoiminto Lämmitin, huurteenpoisto Sähköinen äänimerkinantolaite Mittaristot, mittarit: Jäähdytysnesteen lämpötila Polttoaineen määrä DEF-nesteen taso Hydrauliikkaöljyn lämpötila Voimansiirron öljyn lämpötila Kattovalo Eväsrasian pidike ja mukitelineet Ohjaamon ulkopuolelle asennetut taustapeilit Istuin, Cat Comfort (kangas), ilmajousitus, kuusisuuntainen säätö Turvavyömuistutin Turvavyö, kelautuva, leveys 76 mm (3 in) STIC-ohjausjärjestelmä UV-suojattu lasitus Vaihteiston vaihteen osoitin Suihkuvartiset pyyhkimet/pesimet (edessä ja takana) Etu- ja takapyyhkimissä tihkutoiminto Valot, suunnatut VOIMANSIIRTO Öljyjäähdytetyt monilevyjarrut, käyttö/toisio Vuotoöljyn sihdit Kampikammion suojus Sähköhydraulinen seisontajarru Dieselmoottori, C15 ACERT MEUI, turboahdettu ja jälkijäähdytetty Moottorin sammutus maasta käsin Turbiinin esipuhdistin, moottorin ilmanotto Automaattinen käynnistysapulaite, eetteri Momentinmuunnin, vapautin Planeettavaihteisto, Powershift, 4F/3R, sähköinen ohjaus Manuaalisen käytön kytkin ja automaattinen polttoaineen esitäyttö MUUTA Automaattinen kauhan noston rajoitin/asetin Hydraulinen tarvekäyttötuuletin Liitännät; Cat-O-renkaan suojatiivisteet Lukittavat huolto-ovet Moottorin, jäähdyttimen ja hydrauliikan säiliön ekotyhjennysventtiilit Polttoainesäiliö, 535 l (141 gal) Vetokoukku, tapilla varustettu vetoaisa Letkut, Cat XT Hydrauliikka, ohjauksen ja jarrujen suodatin- ja sihtijärjestelmä Cat Clean Emission -moduuli Öljyn näytteenottoventtiilit Esisekoitettu 50-prosenttinen, pitkäikäinen jäähdytysneste, pakkassuoja enintään lämpötilaan -34 C (-29 F) asti Ohjaamoon ja huoltotasanteelle kulku takaa Kuorman tunnistava ohjaus Alalistat Ilkivaltasuojatut lukot 28

29 986K-pyöräkuormaajan lisävarusteet Lisävarusteet Arvioidut työpainojen muutokset on huomioitu, lisävarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. VOIMANSIIRTO Pakkasneste -50 C (-58 F) Moottoriöljyn vaihtojärjestelmä, nopea, Wiggins Moottorilohkon lämmitin, 120 V tai 240 V Jäähdytinpaketti kuumiin oloihin ohjelmisto Cat Production Measurement -punnitusjärjestelmä MUUT LISÄLAITTEET Etu- ja takalokasuojat maantieajoon Polttoainejärjestelmän pikatäyttö (Shaw Aero) Kylmien olojen käynnistysjärjestelmä (kaksi lisäakkua) Murskeen käsittelykone Pyöräkiilat KULJETTAJAN TYÖTILAT Ohjaamon esipuhdistin Cat Detect Vision AM/FM-radio ja CD/MP3-soitin Sirius-satelliittiradio Bluetoothilla LED-varoitusmajakka LA-radiovalmius Ikkunassa alas vedettävä häikäisysuoja Kädensijoihin asennetut peilit 29

30 986K:n pakolliset lisälaitteet Pakolliset lisälaitteet Valitse yksi jokaisesta ryhmästä. Pakolliset varusteet ja lisävarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. AISASTO Vakio, kaksi venttiiliä Vakio, kolme venttiiliä Korkea nosto, kaksi venttiiliä Korkea nosto, kolme venttiiliä Automaattivoitelu Käsin rasvattavat nipat SÄHKÖLAITTEET Ei Product Linkiä Product Link (satelliitti) Product Link (matkapuhelin) Product Link (vain Kiina) OHJAUS Vakio-ohjaus Hätäohjaus VOIMANSIIRTO Akseliöljyn jäähdytin Ei akseliöljyn jäähdytintä Vakioakselit Vakiopolttoainelinjat Lämmitetyt polttoainelinjat Ei moottorijarrua Moottorijarru VALOT Vakiovalot LED-valot KULJETTAJAN TYÖTILAT Ei vaimennusta Äänenvaimennus Vakioistuin Lämmitetty ja ilmastoitu istuin Vakiomallinen turvavyö Nelipisteturvavyö Vakiolasit Kumikiinnitteiset lasit Vakiopeilit Takanäkymänäyttö Takanäkymänäyttö sekä Cat Detect -estetutka HYDRAULIIKKA Ajonvakaaja Ei ajonvakaajaa Vakiotyyppinen hydrauliikkaöljy Palosuojattu (EcoSafe) hydrauliikkaöljy Kylmien olojen hydrauliikkaöljy 30
