1 IWAKI Magneettikytkinpumppu MDM Sarja (ISO Versio) Asennus ja käyttöohje Lue tämä ohje ennen laitteen käyttöönottoa

2 Kiitämme sinua valittuasi IWAKI MDM magneettikytkinpumpun. Tämä käyttöohje, joka on jaettu viiteen osaan, "Turvallisuus", "Tuotteen kuvaus", "Asennus", "Käyttö" ja "Kunnossapito", opastaa pumpun oikeassa käsittelyssä. Varmistaaksesi pumpun turvallisen ja luotettavan sekä pitkäaikaisen käytön lue tämä ohje tarkasti ja noudata sitä. Tarvittaessa ota yhteys IWAKI Suomi Oy:n Sisällysluettelo TURVALLISUUSOSA... 1 TUOTTEEN KUVAUS Pakkauksen avaaminen ja tarkastaminen Malli koodi Käyttöolosuhteet Rakenne ja osien nimet...8 ASENNUS Asennus Putkisto Sähkökytkennät...13 KÄYTTÖ Käytönvalmistelu Käyttö Pumpun pysäyttäminen...16 KUNNOSSAPITO Vianetsintä Kunnossapito & tarkastaminen Purkaminen & kokoaminen Varaosalista Pumpun paino...35

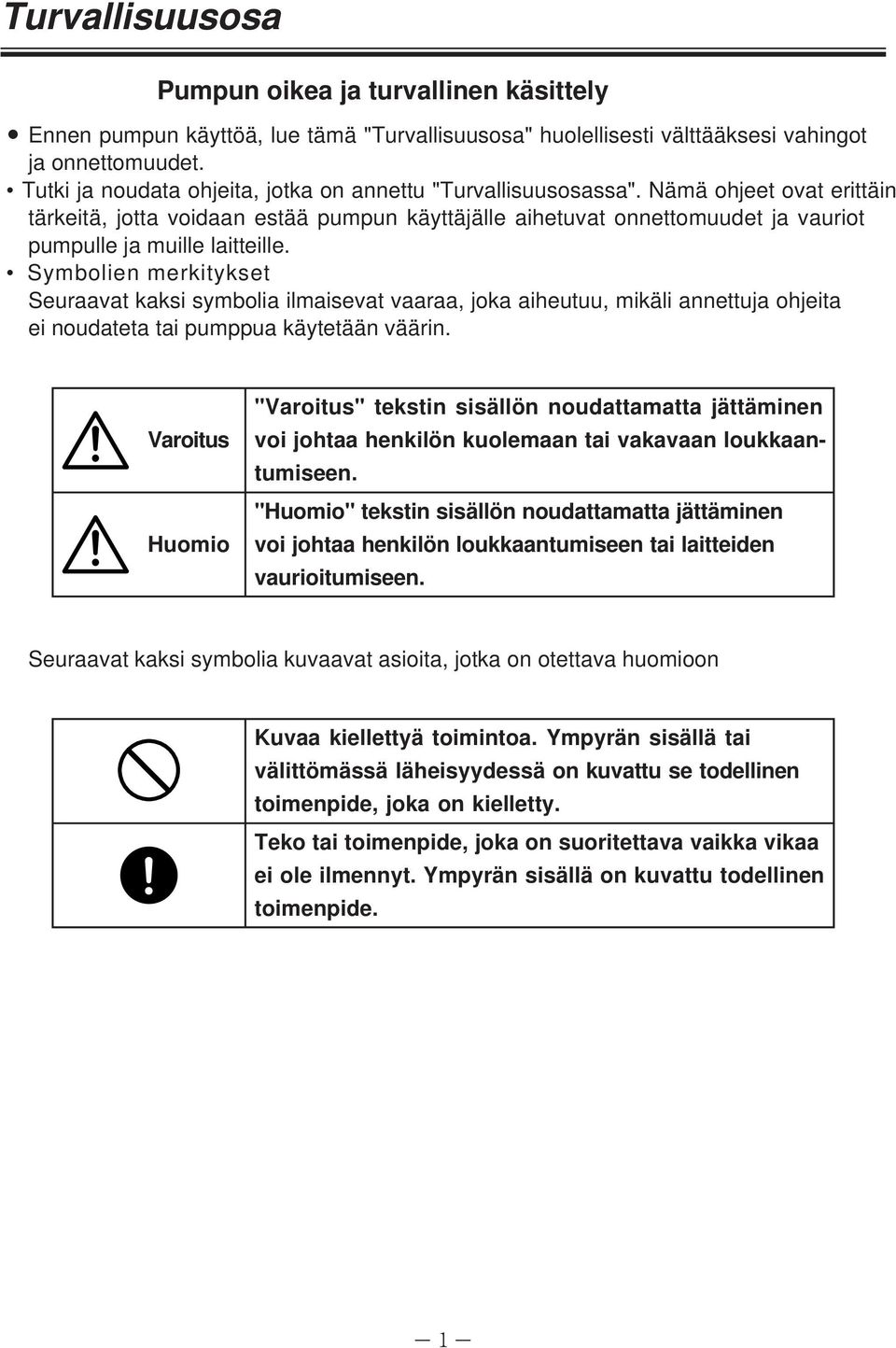

3 Turvallisuusosa Pumpun oikea ja turvallinen käsittely Ennen pumpun käyttöä, lue tämä "Turvallisuusosa" huolellisesti välttääksesi vahingot ja onnettomuudet. Tutki ja noudata ohjeita, jotka on annettu "Turvallisuusosassa". Nämä ohjeet ovat erittäin tärkeitä, jotta voidaan estää pumpun käyttäjälle aihetuvat onnettomuudet ja vauriot pumpulle ja muille laitteille. Symbolien merkitykset Seuraavat kaksi symbolia ilmaisevat vaaraa, joka aiheutuu, mikäli annettuja ohjeita ei noudateta tai pumppua käytetään väärin. Varoitus Huomio "Varoitus" tekstin sisällön noudattamatta jättäminen voi johtaa henkilön kuolemaan tai vakavaan loukkaantumiseen. "Huomio" tekstin sisällön noudattamatta jättäminen voi johtaa henkilön loukkaantumiseen tai laitteiden vaurioitumiseen. Seuraavat kaksi symbolia kuvaavat asioita, jotka on otettava huomioon Kuvaa kiellettyä toimintoa. Ympyrän sisällä tai välittömässä läheisyydessä on kuvattu se todellinen toimenpide, joka on kielletty. Teko tai toimenpide, joka on suoritettava vaikka vikaa ei ole ilmennyt. Ympyrän sisällä on kuvattu todellinen toimenpide. - 1-

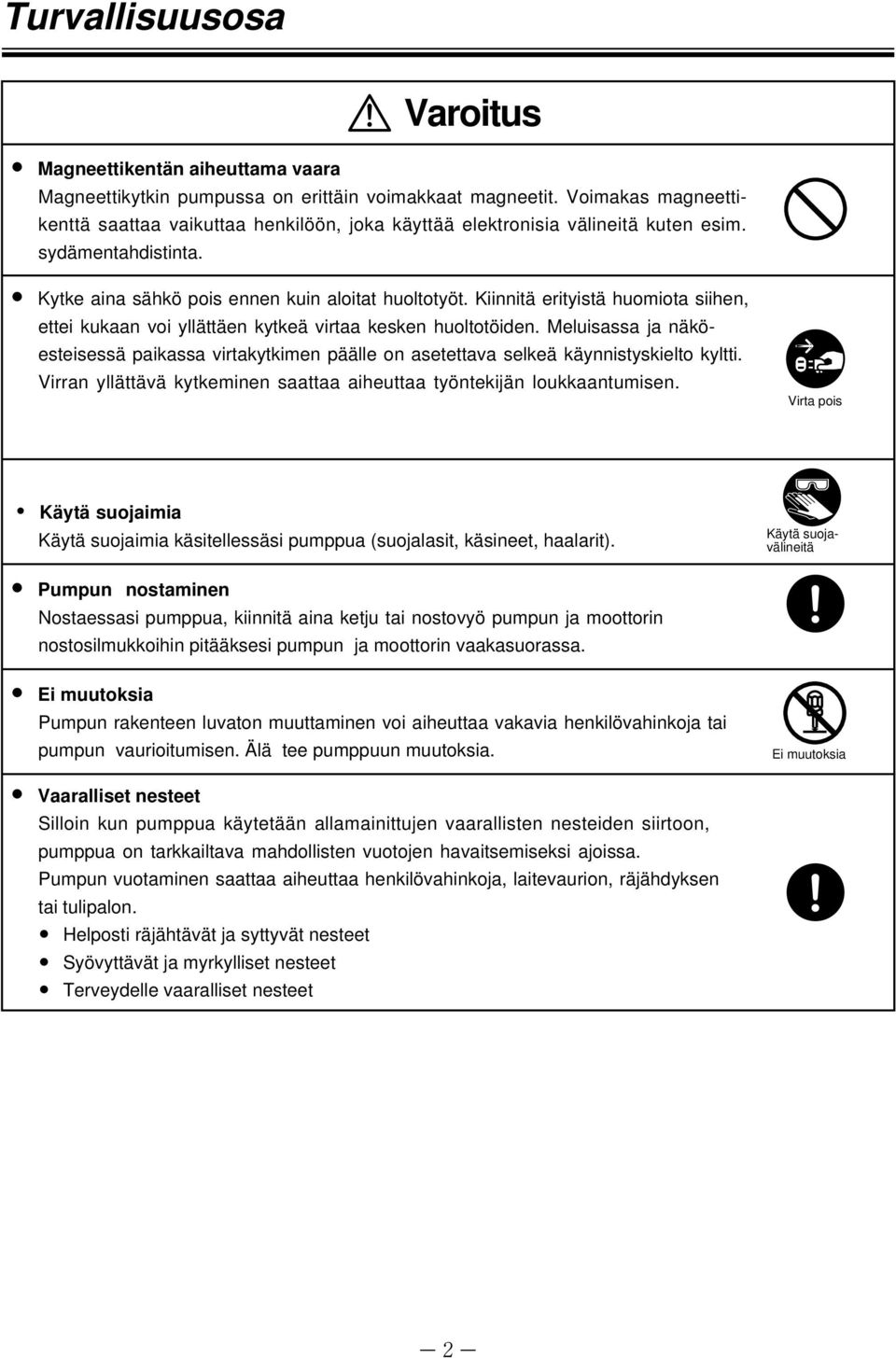

4 Turvallisuusosa Varoitus Magneettikentän aiheuttama vaara Magneettikytkin pumpussa on erittäin voimakkaat magneetit. Voimakas magneettikenttä saattaa vaikuttaa henkilöön, joka käyttää elektronisia välineitä kuten esim. sydämentahdistinta. Kytke aina sähkö pois ennen kuin aloitat huoltotyöt. Kiinnitä erityistä huomiota siihen, ettei kukaan voi yllättäen kytkeä virtaa kesken huoltotöiden. Meluisassa ja näköesteisessä paikassa virtakytkimen päälle on asetettava selkeä käynnistyskielto kyltti. Virran yllättävä kytkeminen saattaa aiheuttaa työntekijän loukkaantumisen. Virta pois Käytä suojaimia Käytä suojaimia käsitellessäsi pumppua (suojalasit, käsineet, haalarit). Käytä suojavälineitä Pumpun nostaminen Nostaessasi pumppua, kiinnitä aina ketju tai nostovyö pumpun ja moottorin nostosilmukkoihin pitääksesi pumpun ja moottorin vaakasuorassa. Ei muutoksia Pumpun rakenteen luvaton muuttaminen voi aiheuttaa vakavia henkilövahinkoja tai pumpun vaurioitumisen. Älä tee pumppuun muutoksia. Ei muutoksia Vaaralliset nesteet Silloin kun pumppua käytetään allamainittujen vaarallisten nesteiden siirtoon, pumppua on tarkkailtava mahdollisten vuotojen havaitsemiseksi ajoissa. Pumpun vuotaminen saattaa aiheuttaa henkilövahinkoja, laitevaurion, räjähdyksen tai tulipalon. Helposti räjähtävät ja syttyvät nesteet Syövyttävät ja myrkylliset nesteet Terveydelle vaaralliset nesteet - 2-

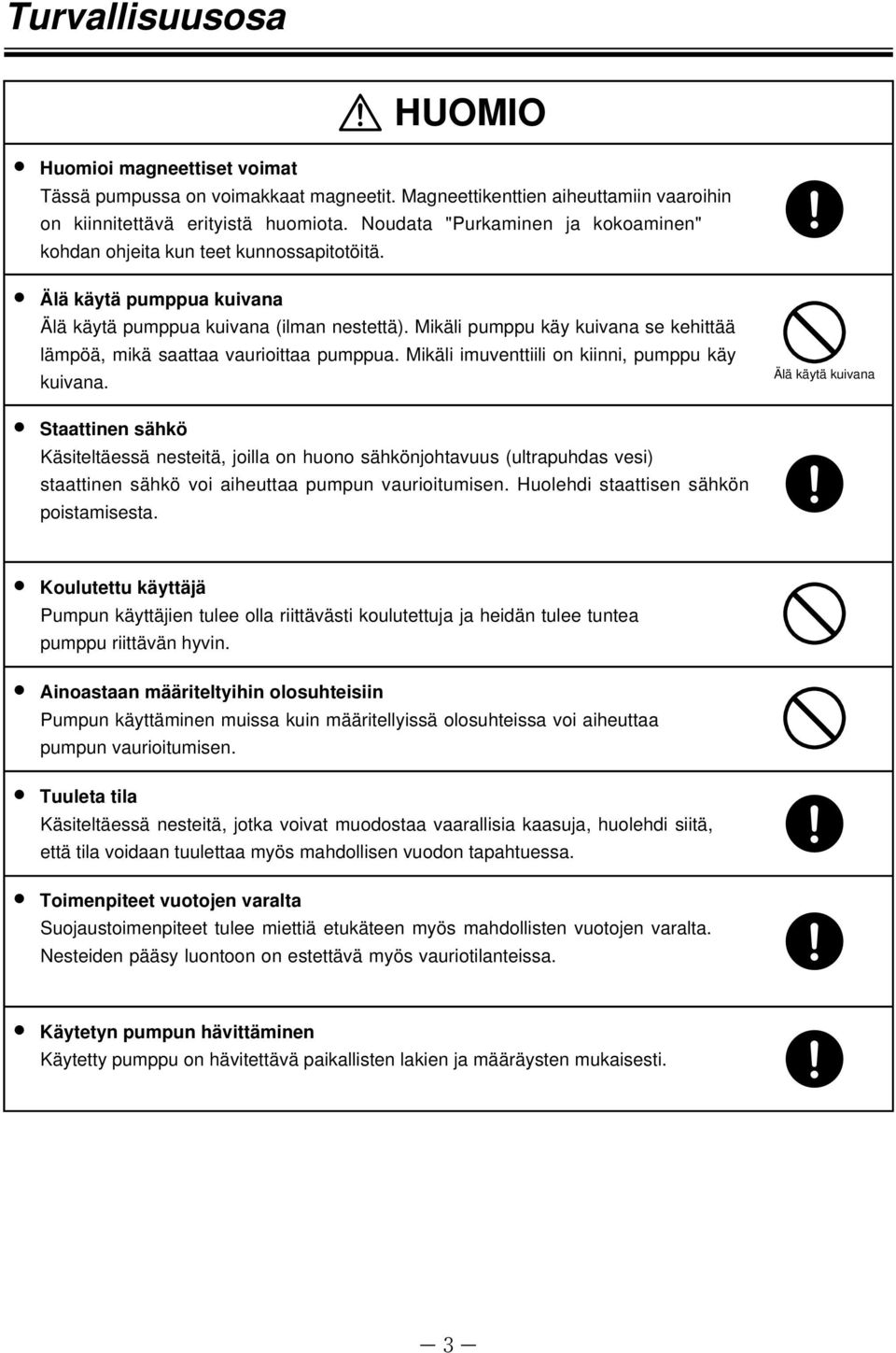

5 Turvallisuusosa HUOMIO Huomioi magneettiset voimat Tässä pumpussa on voimakkaat magneetit. Magneettikenttien aiheuttamiin vaaroihin on kiinnitettävä erityistä huomiota. Noudata "Purkaminen ja kokoaminen" kohdan ohjeita kun teet kunnossapitotöitä. Älä käytä pumppua kuivana Älä käytä pumppua kuivana (ilman nestettä). Mikäli pumppu käy kuivana se kehittää lämpöä, mikä saattaa vaurioittaa pumppua. Mikäli imuventtiili on kiinni, pumppu käy kuivana. Älä käytä kuivana Staattinen sähkö Käsiteltäessä nesteitä, joilla on huono sähkönjohtavuus (ultrapuhdas vesi) staattinen sähkö voi aiheuttaa pumpun vaurioitumisen. Huolehdi staattisen sähkön poistamisesta. Koulutettu käyttäjä Pumpun käyttäjien tulee olla riittävästi koulutettuja ja heidän tulee tuntea pumppu riittävän hyvin. Ainoastaan määriteltyihin olosuhteisiin Pumpun käyttäminen muissa kuin määritellyissä olosuhteissa voi aiheuttaa pumpun vaurioitumisen. Tuuleta tila Käsiteltäessä nesteitä, jotka voivat muodostaa vaarallisia kaasuja, huolehdi siitä, että tila voidaan tuulettaa myös mahdollisen vuodon tapahtuessa. Toimenpiteet vuotojen varalta Suojaustoimenpiteet tulee miettiä etukäteen myös mahdollisten vuotojen varalta. Nesteiden pääsy luontoon on estettävä myös vauriotilanteissa. Käytetyn pumpun hävittäminen Käytetty pumppu on hävitettävä paikallisten lakien ja määräysten mukaisesti. - 3-

6 TUOTTEEN KUVAUS 1. Pakkauksen avaaminen ja tarkastaminen Mallikoodi Käyttöolosuhteet Rakenne ja osien nimet

7 1. Pakkauksen avaaminen ja tarkastaminen MODEL HEAD (m) CAPACITY (R/X) kw Hz rpm MFG.NO. IWAKI CO.,LTD. TOKYO JAPAN 2P Avattuasi pakkauksen tarkasta seuraavat asiat. (1) Tuote vastaa tilausta Tarkasta tyyppikoodi, tuotto ja nostokorkeus, moottorin jännite. Tiedot löytyvät pumpun ja moottorin tyyppikilvistä. (2) Onko tuote vahingoittunut ja pultit löystyneet kuljetuksessa. (3) Onko varusteet mukana. Vakio varusteet: Ulosvetopultit M12X100: 2kpl (M10X50 : 2kpl for MDM25-1) Tilatut lisävarusteet. Poistoyhde Silmukkaruuvi Moottorin tyyppikilpi Imuyhde Pumpun tyyppikilpi Pumpun jalat Aluslevy - 5-

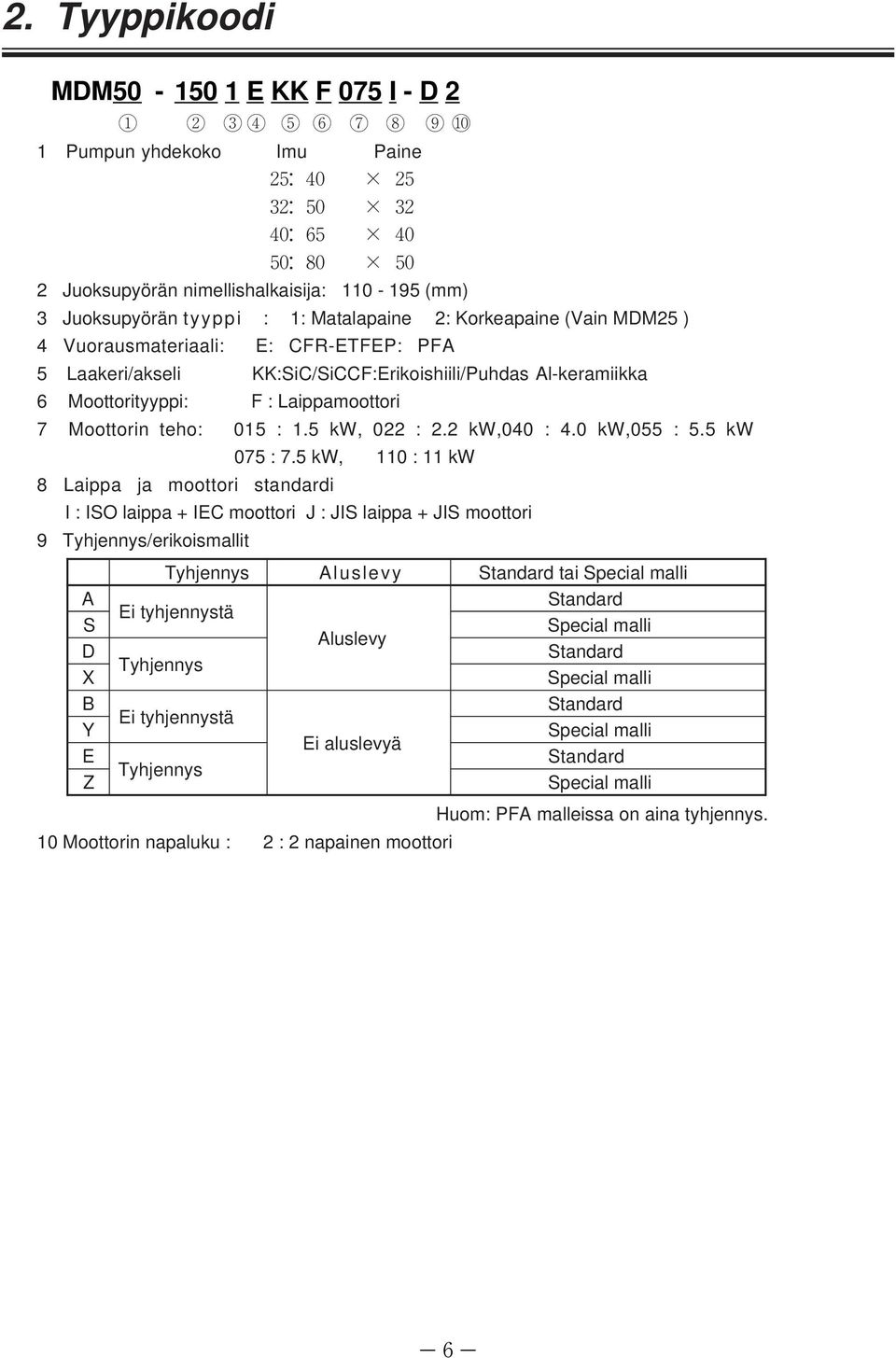

8 2. Tyyppikoodi MDM E KK F 075 I - D 2 q w e r t y u i o!0 1 Pumpun yhdekoko Imu Paine 25: : : : Juoksupyörän nimellishalkaisija: (mm) 3 Juoksupyörän tyyppi : 1: Matalapaine 2: Korkeapaine (Vain MDM25 ) 4 Vuorausmateriaali: E: CFR-ETFEP: PFA 5 Laakeri/akseli KK:SiC/SiCCF:Erikoishiili/Puhdas Al-keramiikka 6 Moottorityyppi: F : Laippamoottori 7 Moottorin teho: 015 : 1.5 kw, 022 : 2.2 kw,040 : 4.0 kw,055 : 5.5 kw 075 : 7.5 kw, 110 : 11 kw 8 Laippa ja moottori standardi I : ISO laippa + IEC moottori J : JIS laippa + JIS moottori 9 Tyhjennys/erikoismallit Tyhjennys Aluslevy Standard tai Special malli A S D X Ei tyhjennystä Tyhjennys Aluslevy Standard Special malli Standard Special malli B Y E Z Ei tyhjennystä Tyhjennys Ei aluslevyä Standard Special malli Standard Special malli Huom: PFA malleissa on aina tyhjennys. 10 Moottorin napaluku : 2 : 2 napainen moottori - 6-

9 3. Käyttöolosuhteet 1. Suurin sallittu käyttöpaine Pumpun suurin sallittu käyttöpaine on 1 MPa (10 bar). Varmista, että painepuolen paine ei ylitä tätä arvoa. 2. Kiintoainetta sisältävät nesteet Yleisesti ottaen kiintoainetta sisältäviä aineita ei tule pumpata. SiC laakerimalleilla (KK tyyppi) voidaan kuitenkin pumpata seuraavissa olosuhteissa: - Kiintoaineen pitoisuus max 5 paino-% - Partikkeleiden kovuus max 80 Hs - Partikkeliden koko max. 50 mikronia 3. Pumpattavan aineen viskositeetti ja tiheys vaikuttavat pumpun tuottoon Mikäli pumpattavan nesteen tiheys ja viskositeetti ovat suuremmat kuin vedellä, se vaikuttaa akselitehoon, tuottomäärään ja pumpun poistopaineeseen. Pumppu on valmistettu ja toimitettu IWAKIlle annettujen määrittelyjen mukaisesti. Mikäli käyttöolosuhteissa tapahtuu muutoksia, ota yhteys IWAKIin, jotta mahdolliset ongelmat voidaan selvittää ennakolta. 4. Lämpötilan vaikutus Lämpötila vaikuttaa pumpattavan nesteen viskositeettiin, höyrynpaineeseen ja kemialliseen aktiivisuuteen. Kiinnitä huomiota nesteen ominaisuuksien muutoksiin. Nesteen lämpötila alue: ETFE mallit C PFA mallit C Ympäristön lämpötila : 0-40 C Ympäristön suhteellinen kosteus: 35-85% RH Huom: Eri kemikaalien lämpötila-alueet selviävät kemikaalikestotaulukosta kirjasesta "Technical Information on MDM Series". - 7-

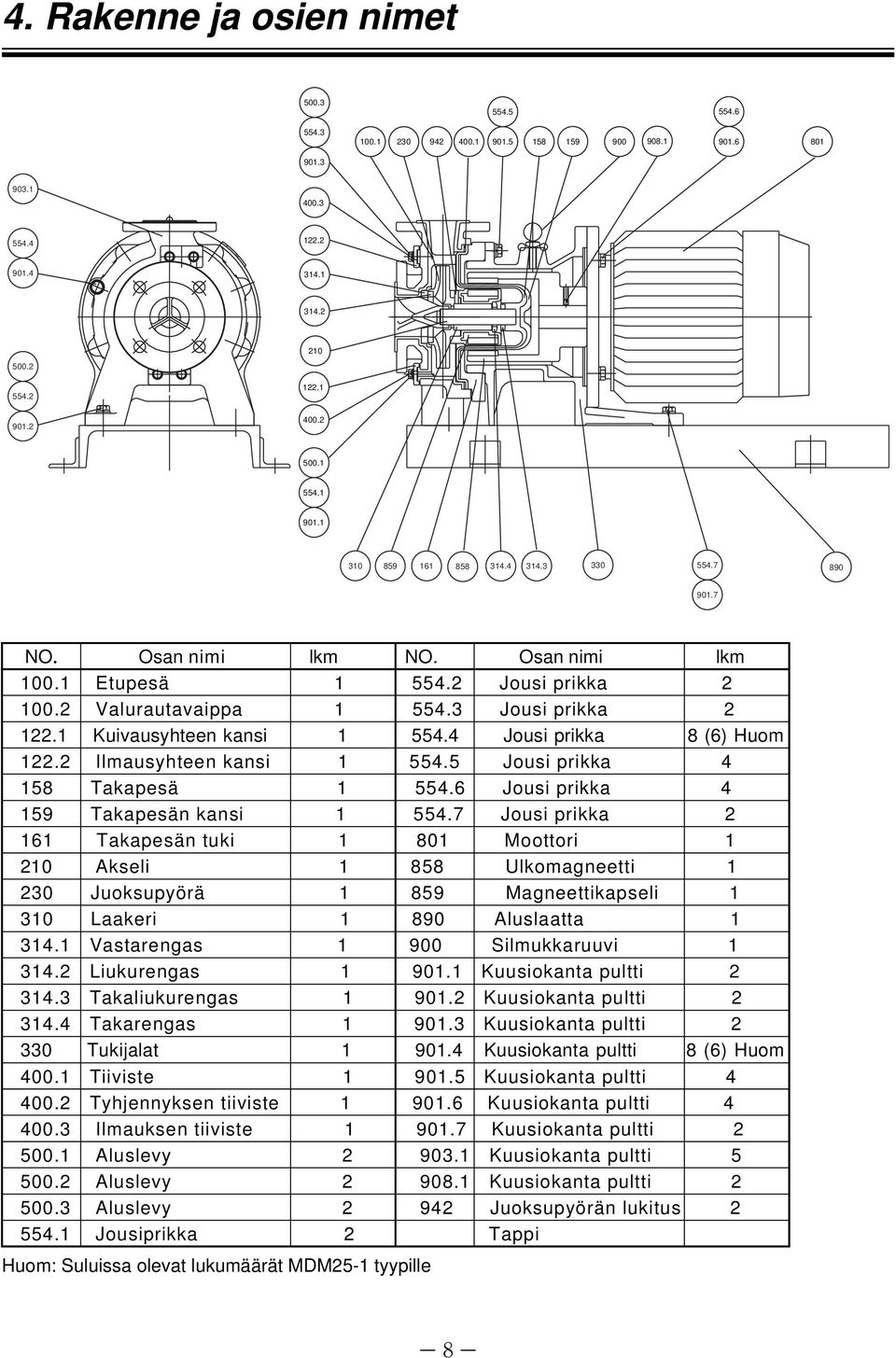

10 4. Rakenne ja osien nimet NO. Osan nimi lkm NO. Osan nimi lkm Etupesä Jousi prikka Valurautavaippa Jousi prikka Kuivausyhteen kansi Jousi prikka 8 (6) Huom Ilmausyhteen kansi Jousi prikka Takapesä Jousi prikka Takapesän kansi Jousi prikka Takapesän tuki Moottori Akseli Ulkomagneetti Juoksupyörä Magneettikapseli Laakeri Aluslaatta Vastarengas Silmukkaruuvi Liukurengas Kuusiokanta pultti Takaliukurengas Kuusiokanta pultti Takarengas Kuusiokanta pultti Tukijalat Kuusiokanta pultti 8 (6) Huom Tiiviste Kuusiokanta pultti Tyhjennyksen tiiviste Kuusiokanta pultti Ilmauksen tiiviste Kuusiokanta pultti Aluslevy Kuusiokanta pultti Aluslevy Kuusiokanta pultti Aluslevy Juoksupyörän lukitus Jousiprikka 2 Tappi Huom: Suluissa olevat lukumäärät MDM25-1 tyypille - 8-

11 ASENNUS 5. Asennus Putkisto Sähköasennus

12 5. Asennus Esimerkki suositeltavasta putkistosta Paineputkisto 2 Poistopuolen venttiili Takaiskuventtiili 4 Painemittari 5 Moottori 2 6 Pumppu 7 Joustoelin Alipainemittari 9 Imuputkisto 10 Imuventtiili 11 Sulkuventtiili Ilmausputkisto 13 Putkiston kannake Asennuspaikka Asenna pumppu tukevalle perustalle, johon ei vaikuta muiden koneiden värinä. Varaa riittävästi tilaa pumpun asentamiselle ja purkamiselle ottaen huomioon takaa purettava rakenne. Perustuksen alan tulee olla aluslevyä suurempi. 2. Sijainti Asenna pumppu mahdollisimman lähelle imusäiliötä siten, että neste valuu itsestään pumppuun. Mikäli pumpun imuaukko joudutaan sijoittamaan imusäiliön nestepintaa korkeammalle, asenna pumppuun täyttöputkisto ja imuputkeen pohjaventtiili. 3. Perustus Perustuspultti Aluslevy Säätölevy Betonivalu - 10-

13 6. Putkisto 1. Laippapulttien kiristäminen Allaolevassa taulukossa on pulttikkoot ja kiristysmomentit pumpun laipoille. Momentit on tarkoitettu olosuhteisiin, jossa käytetään kumista laippatiivistettä. Pulttikoko M16 Kiristysmomentti 78.4 N m 2. Putkistokuormat ja momentit Putkistokuormat ja momentit eivät saa ylittää allaolevia arvoja. Z Y Z X Y X Pumpun laipoille sallitut kuormat Kuorma kn Kuorman suunta Imulaippa Poistolaippa MDM25, 32, 40 MDM50 MDM25, 32, 40 MDM50 Fx Fy (Puristus/Jännitys) 0.89/ / Fz Pumpun laipoille sallitut momentit Momentti kn m Kuorman suunta Imulaippa Poistolaippa MDM25, 32, 40 MDM50 MDM25, 32, 40 MDM50 Mx My Mz

14 3. Imuputkisto (1) Itsestään täyttyvä imuputkisto On suositeltavaa, että neste valuu imuputkistosta itsestään pumppuun. (2) Putken halkaisija Imuputken halkaisijan tulee olla vähintään pumpun imuyhteen suuruinen. (3) Lyhyt putkisto Putkiston tulee olla mahdollisimman lyhyt ja suora. (4) Suora putki Putkiston tulee olla suora välittömästi ennen imuyhdettä. Imuyhde DN 50 tai pienempi : Suoraa putkea vähintään 500 mm Imuyhde DN 65 tai suurempi : Suora putki vähintään 8xhalkaisijan pituinen (5) Putkiston ilmataskut Suunnittele ja toteuta putkisto niin, että siihen ei voi muodostua ilmataskuja. Imuputken tulee olla jatkuvasti nouseva (nousu 1/100). (6) Erihalkaisijaiset putkistot Mikäli pumpun imuyhde ja putkiston halkaisija ovat erilaiset käytä epäkeskeistä supistusta. Toteuta supistus niin, että putken profiilin yläosa on suora. (7) Imuputken sulkuventtiili Mikäli neste valuu pumppuun, imuputkessa on oltava sulkuventtiili. Sitä tarvitaan huollettaessa ja tarkastettaessa pumppua. (8) Huuhteluputkisto Asenna putkisto huuhtelua varten, mikäli pumpataan vaarallisia aineita. (9) Imuputkiston pää Imuputken pään tulee olla ainakin 500 mm nestepinnan alapuolella. (10) Asennus, jossa pumppu joutuu imemään Imuputken pään tulee olla kertaa putken halkaisijan verran imusäiliön pohjasta. Imuputkessa on oltava pohjaventtiili. (11) Putkiston tuenta Kannakoi putkisto niin, että se ei rasita pumppua. (12) Putkiyhteet Laippaliitokset on oltava tiiviit. Mikäli tiivisteet vuotavat, niiden kautta saattaa pumppuun päästä ilmaa.tämä voi vaurioittaa pumppua

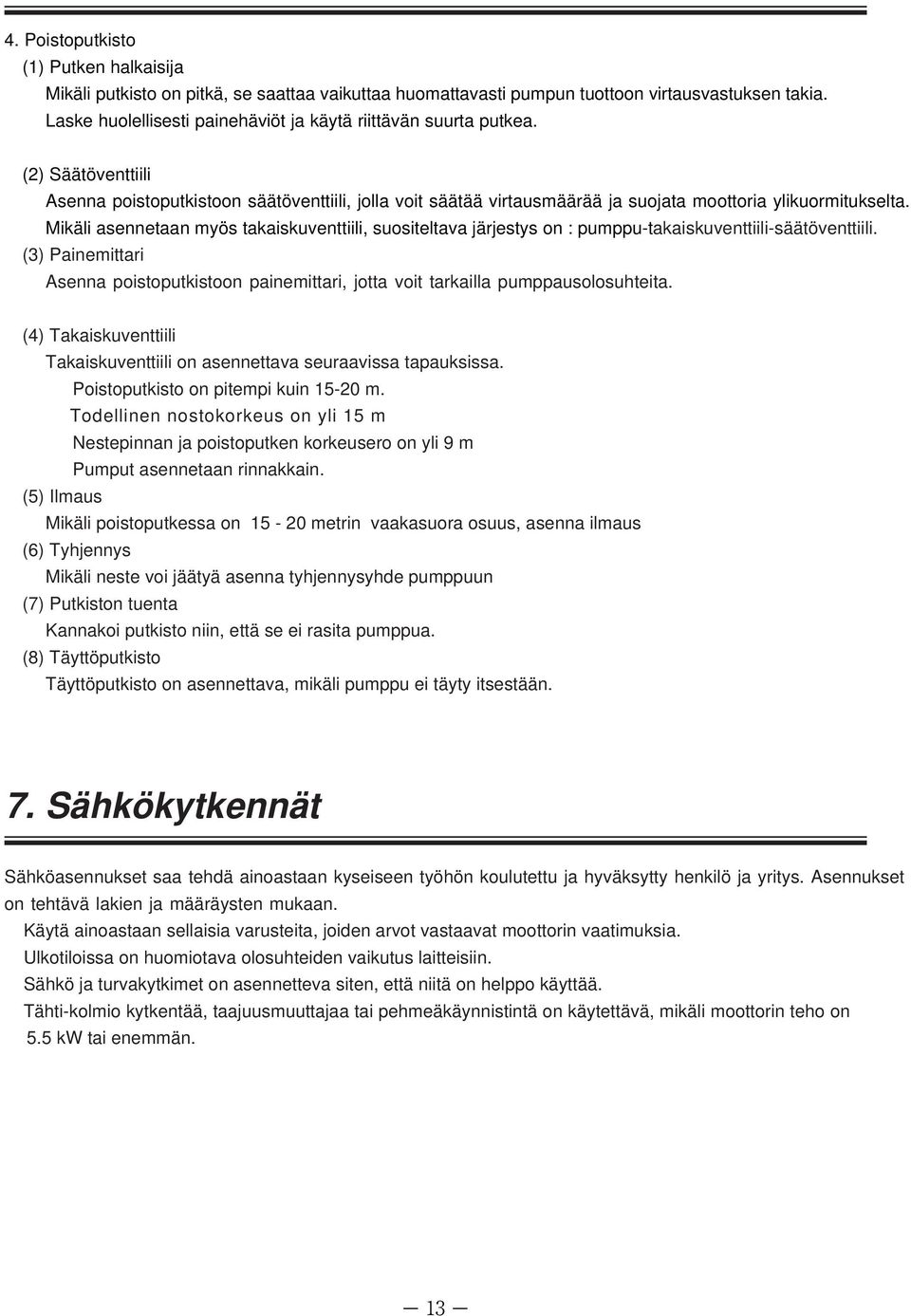

15 4. Poistoputkisto (1) Putken halkaisija Mikäli putkisto on pitkä, se saattaa vaikuttaa huomattavasti pumpun tuottoon virtausvastuksen takia. Laske huolellisesti painehäviöt ja käytä riittävän suurta putkea. (2) Säätöventtiili Asenna poistoputkistoon säätöventtiili, jolla voit säätää virtausmäärää ja suojata moottoria ylikuormitukselta. Mikäli asennetaan myös takaiskuventtiili, suositeltava järjestys on : pumppu-takaiskuventtiili-säätöventtiili. (3) Painemittari Asenna poistoputkistoon painemittari, jotta voit tarkailla pumppausolosuhteita. (4) Takaiskuventtiili Takaiskuventtiili on asennettava seuraavissa tapauksissa. Poistoputkisto on pitempi kuin m. Todellinen nostokorkeus on yli 15 m Nestepinnan ja poistoputken korkeusero on yli 9 m Pumput asennetaan rinnakkain. (5) Ilmaus Mikäli poistoputkessa on metrin vaakasuora osuus, asenna ilmaus (6) Tyhjennys Mikäli neste voi jäätyä asenna tyhjennysyhde pumppuun (7) Putkiston tuenta Kannakoi putkisto niin, että se ei rasita pumppua. (8) Täyttöputkisto Täyttöputkisto on asennettava, mikäli pumppu ei täyty itsestään. 7. Sähkökytkennät Sähköasennukset saa tehdä ainoastaan kyseiseen työhön koulutettu ja hyväksytty henkilö ja yritys. Asennukset on tehtävä lakien ja määräysten mukaan. Käytä ainoastaan sellaisia varusteita, joiden arvot vastaavat moottorin vaatimuksia. Ulkotiloissa on huomiotava olosuhteiden vaikutus laitteisiin. Sähkö ja turvakytkimet on asennetteva siten, että niitä on helppo käyttää. Tähti-kolmio kytkentää, taajuusmuuttajaa tai pehmeäkäynnistintä on käytettävä, mikäli moottorin teho on 5.5 kw tai enemmän

16 KÄYTTÖ 8. Käytönvalmistelu Käyttö (käynnistäminen) Pumpun pysäyttäminen

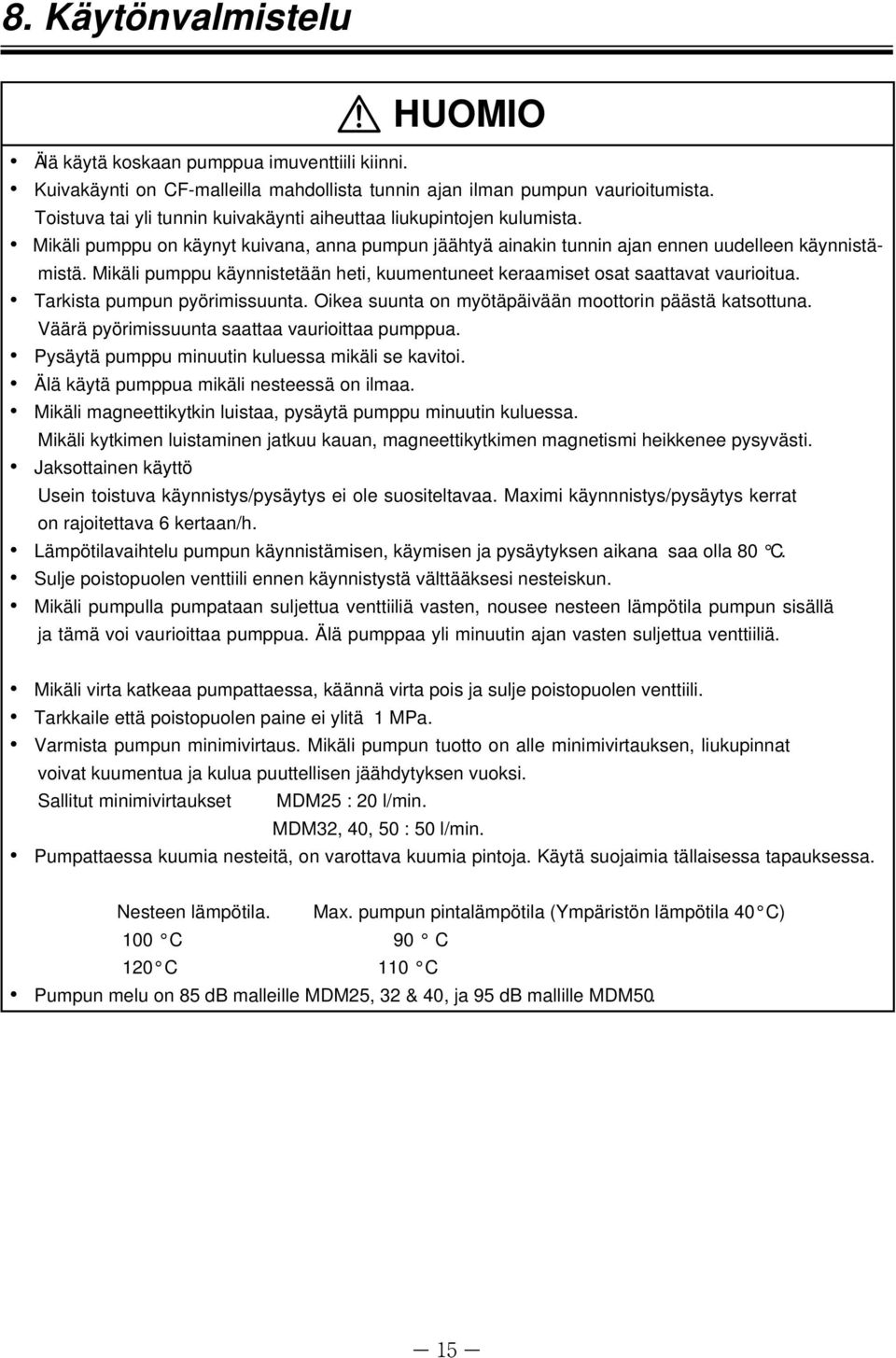

17 8. Käytönvalmistelu HUOMIO Älä käytä koskaan pumppua imuventtiili kiinni. Kuivakäynti on CF-malleilla mahdollista tunnin ajan ilman pumpun vaurioitumista. Toistuva tai yli tunnin kuivakäynti aiheuttaa liukupintojen kulumista. Mikäli pumppu on käynyt kuivana, anna pumpun jäähtyä ainakin tunnin ajan ennen uudelleen käynnistämistä. Mikäli pumppu käynnistetään heti, kuumentuneet keraamiset osat saattavat vaurioitua. Tarkista pumpun pyörimissuunta. Oikea suunta on myötäpäivään moottorin päästä katsottuna. Väärä pyörimissuunta saattaa vaurioittaa pumppua. Pysäytä pumppu minuutin kuluessa mikäli se kavitoi. Älä käytä pumppua mikäli nesteessä on ilmaa. Mikäli magneettikytkin luistaa, pysäytä pumppu minuutin kuluessa. Mikäli kytkimen luistaminen jatkuu kauan, magneettikytkimen magnetismi heikkenee pysyvästi. Jaksottainen käyttö Usein toistuva käynnistys/pysäytys ei ole suositeltavaa. Maximi käynnnistys/pysäytys kerrat on rajoitettava 6 kertaan/h. Lämpötilavaihtelu pumpun käynnistämisen, käymisen ja pysäytyksen aikana saa olla 80 C. Sulje poistopuolen venttiili ennen käynnistystä välttääksesi nesteiskun. Mikäli pumpulla pumpataan suljettua venttiiliä vasten, nousee nesteen lämpötila pumpun sisällä ja tämä voi vaurioittaa pumppua. Älä pumppaa yli minuutin ajan vasten suljettua venttiiliä. Mikäli virta katkeaa pumpattaessa, käännä virta pois ja sulje poistopuolen venttiili. Tarkkaile että poistopuolen paine ei ylitä 1 MPa. Varmista pumpun minimivirtaus. Mikäli pumpun tuotto on alle minimivirtauksen, liukupinnat voivat kuumentua ja kulua puuttellisen jäähdytyksen vuoksi. Sallitut minimivirtaukset MDM25 : 20 l/min. MDM32, 40, 50 : 50 l/min. Pumpattaessa kuumia nesteitä, on varottava kuumia pintoja. Käytä suojaimia tällaisessa tapauksessa. Nesteen lämpötila. Max. pumpun pintalämpötila (Ympäristön lämpötila 40 C) 100 C 90 C 120 C 110 C Pumpun melu on 85 db malleille MDM25, 32 & 40, ja 95 db mallille MDM

18 9. Käyttö (käynnistys) 1. Avaa imuventtiili täysin ja sulje poistopuolen venttiili. 2. Täytä pumppu nesteellä Mikäli neste valuu, avaa imuventtiili. Mikäli nestepinta on pumppua alempana täytä pumppu täyttöputkiston avulla. 3. Tarkasta pumpun pyörimissuunta. Käynnistä pumppu (sekunnin ajaksi) varmistaaksesi pyörimissuunnan. Pumpussa on suuntanuoli. (myötäpäivään moottorista katsottuna). Varmista, että pumppu pysähtyy tasaisesti kun virta sammutetaan. Mikäli näin ei tapahdu, liukupinnoissa saattaa olla vikaa. Tarkista pyörivät osat. 4. Pumpun ilmaus Ennen käyttöä pumppu on ilmattava. Avaa ilmauslinjan venttiili täysin ja käynnistä pumppu 3-5 kertaa sekunnin ajaksi. Sulje poistopuolen venttiili täysin ilmauksen jälkeen. Huom: mikäli varsinaista ilmauslinjaa ei ole asennettu, tee edellä mainittu toimenpide avaamalla poistopuolen venttiili useaan kertaan. 5. Pumpun käynnistys Käynnistä pumppu poistopuolen venttiili suljettuna. (Korkeintaan yksi minuutti) Varmista että paine nousee käyrästön mukaiseen arvoon. Avaa varoen poistopuolen venttiiliä kunnes haluttu tuotto saavutetaan. Huom: Varo ylikuormittamasta moottoria avaamalla venttiiliä liian paljon. Varmista minimivirtaus, jotta liukupinnat eivät vaurioidu. MDM25 : 20 l/min. MDM32, 40 & 50 : 50 l/min. 10. Pumpun pysäyttäminen 1. Sulje poistoventtiili hitaasti Nopea sulkeminen saattaa aiheuttaa nesteiskun, joka voi vaurioittaa pumppua. 2. Kytke virta pois sammuttaaksesi pumpun. Varmista, että pumppu pysähtyy tasaisesti. Mikäli pumppu pysähtyy äkkiä, tarkasta syy. 3. Mikäli pumppua ei käytetä pitkään aikaan, on varmistettava, että se ei pääse jäätymään

19 KUNNOSSAPITO 11. Vianetsintä Kunnossapito ja tarkastus Purkaminen & kokoaminen Varaosalistat Pumpun paino

20 11. Vianetsintä Vaikutus pumppuun Ongelma Poistoventtiili kiinni Poistoventtiili avoin Syy Tarkistus & toimenpiteet Ei imua Painemittari & alipainemittari näyttää nollaa Ei täyttö nestettä Kuivakäynti Pysäytä pumppu ja lisää imunestettä Käynnistä uudelleen. Neste häviää pumpusta nopeasti. Pohjaventtiilissä on ylimääräistä likaa. Puhdista pohjaventtiili. Tarkasta että pohjaventtiilin istukka on puhdas. Käynnistyksen jälkeen paine putoaa nopeasti kun poistoventtiili avataan. Painemittarin osoitin värisee ja näyttää nollaa. Ilmaa imuputkistosta tai tiivisteestä. Tarkasta, että laipat on tiivistetty hyvin. Varmista, että imusäiliön pinta ei ole laskenut liikaa. Magneettikytkin luistaa Varmista, että moottori ei ole ylikuormittunut. Tarkasta, että juoksupyörä tai magneettikapseli ei ole jumiutunut. Varmista, että jännite on normaali. Painemittari näyttää alhaista painetta. Liian pieni pyörimisnopeus Väärä pyörimissuunta Tarkasta moottorin kytkytkentä. Vaihda vaihejohtimet. Tuottomäärä on pieni. Painemittari & alipainemittarin lukemat normaalit. Alipainemittarin lukema suuri. Imusuodatin on tukkeutunut. Puhdista imusuodatin. Alipainemittarin lukema on hyvin suuri. Ilmatasku imuputkistossa. Tarkasta ja korjaa imuputkisto. Vieras esine on tukkinut imuaukon. Poista vieras esine. Painemittari & alipainemittari värisee. Ilmaa pääsee imuputkistosta tai tiivisteestä. Tarkasta putkiston liitokset ja kiristä ne. Vieras esine poistopuolella. Poista vieras esine. Poista vieraat esineet ja purseet putkistosta, Alipainemittarin lukema iso mutta painemittarin lukema normaali. Imuputkessa virtausvastusta esim. ilma tasku Tarkasta, että imuputkisto on kunnossa

21 Ongelma Tuottomäärä on pieni. Moottori ylikuumentuu. Tuottomäärä vähentyy nopeasti. Pumppu värisee. Poistoventtiili kiinni Painemittarin & alipainemittarin lukemat normaalit. Paine matala alipaine hyvin matala. Vaikutus pumppuun Poistoventtiili auki Paine korkea alipaine normaali. Paine matala ja alipaine matala. Alipainemittarin lukema suuri. Syy Nostokorkeus tai putkivastus liian suuri Moottorin pyörimissuunta väärä Jännnite alentunut Ylikuorma Ympäristön lämpötila liian korkea Vieras esine imuputkistossa. Tarkistus & toimenpiteet Tarkasta todellinen nostokorkeus ja virtausvastukset. Vaihda moottorin kytkentä. Tarkasta jännite ja taajuus. Tarkasta nesteen tiheys ja viskositeetti. Tuuleta Poista vieras esine Perustus ei ole Asenna pumppu uudelleen. kunnollinen. Asennuspultit Kiristä pultit löystyneet. Pumppu kavitoi. Selvitä kavitoinnin syy. Kulunut laakeri. Vioittunut mgkapseli tai akseli Ulkomagneetti epätasapainossa Moottorin laakerit kuluneet Vaihda uusi Vaihda uudet Selvitä syy ja vaihda uusi Vaihda moottorin laakerit

22 12. Kunnossapito & tarkastus Varoitus Magneettikentät ovat voimakkaat. Varo, ettet vahingoita sormiasi käsitellessäsi magneetteja. Henkilöt, jotka käyttävät elektronisia laitteita kuten sydämentahdistinta jne. eivät saa koskettaa magneettikapselia tai ulkomagneettia. Huomio Magneettikentät ovat voimakkaat. Huolehdi, että rautajauhoa tai -kappaleita ei ole magneettien läheisyydessä. Älä tuo tietokonelevykkeitä tms. magneettien lähelle. Tiedot saattavat tuhoutua 1. Määräaikaistarkastu (Kerran kuudessa kuukaudessa) Osan nimi Kohteen tarkastaminen Toimenpiteet Ulkomagneetti Onko naarmuja tai kulumia. Jos on, ota yhteys pumpun toimittajaan. Takapesä Magneettikapseli Akseli Onko magneetti löystynyt. Ovatko kuusiokoloruuvit löystyneet. Akselin ja moottorin epäkeskeisyys (Max. 0.1 mm) Hankaumajälkiä sisäpinnassa Onko halkeamia. Aksiaali laakeri kulunut. Likainen. Hankaumajälkiä. Onko halkeamia. Mittaa laakerin sisähalkaisija. Onko juoksupyörä kunnolla kiinni magneettikapselissa. Löytyykö jälkiä kavitoinnista. (Epänormaalia kulumista jne..) Likaa tai tukkeuma juoksupyörässä. Muutoksia mitoissa. Onko tiivisteessä halkeamia tai kovettumia. Onko tiivisteessä naarmuja. Onko halkeamia. Välys laakeriin liian suuri Asenna magneetti uudelleen akselille. Kiristä ruuvit. Kiristä ruuvit tai vaihda magneetti. (Varmista toimittajalta tarvitaanko uusi magneetti.) Jos on ota yhteys pumpun toimittajaan.. Mikäli on, vaihda uusi takapesä. Jos on ota yhteys pumpun toimittajaan. Puhdista Jos on, ota yhteys pumpun toimittajaan. Jos on, ota yhteys pumpun toimittajaan. Vaihda, jos on liian kulunut. Mikäli löystynyt, ota yhteys pumpun toimittajaan. Juoksupyörä Mittaa liukurenkaan paksuus. Vaihda, jos on liian kulunut. Onko halkeamia. Vaihda juoksupyörä jos siinä on halkeamia. Selvitä syy kavitointiin Puhdista. Vaihda jos mittamuutoksia havaitaan. Etupesä Likaiset pinnat. Puhdista. Onko halkeamia. Vaihda etupesä jos siinä on halkeamia. Onko epänormaalia kulumista ja hankaumia Jos on, ota yhteys pumpun toimittajaan. tai naarmuja vastarenkaassa. Tukkeutunut tyhjennysyhde. Puhdista Vaihda jos tiivisteessä on vikaa Jos on ota yhteys pumpun toimittajaan. Vaihda akseli, jos siinä on halkeamia Vaihda jos välys on liian suuri.

23 2. Laakerin ja akselin vaihtorajat Yksikkö: mm Malli MDM25-1 MDM25-2, MDM32, MDM40 MDM50 Laakerin sisähalkaisija Akselin ulkohalkaisija Uusi Vaihtoraja Uusi Vaihtoraja Huom1.Kun laakerin sisähalkaisijan ja akselin ulkohalkaisijan ero ylittää 1 mm vaihda osat uusiin. Hiililaakeri (CF) tyyppi: Vaihda kuluneempi osista (normaalisti laakeri). SiC laakeri (KK) tyyppi: Vaihda aina molemmat osat (sekä akseli, että laakeri). 2. On mahdollista, että liukupinnat kuluvat jonkin verran heti uutena mutta sitten kuluminen hidastuu. Tämä ei ole epänormaalia. 3. Liukurenkaan vaihtoraja. Liukurenkaan ja juoksupyörän ero on 2 mm uutena. Vaihda rengas uuteen kun ero on pienentynyt nollaan. Malli MDM25, 32 MDM40, 50 Liukurenkaan paksuus Uusi Vaihtoraja 8 mm 6 mm 9 mm 7 mm Uusi 2mm Juoksupyörä Liukurengas 13. Purkaminen & kokoaminen Työkaluluettelo Seuraavia työkaluja tarvitaan purettaessa ja koottaessa pumppua. Työkalu MDM25-1 MDM25-2 MDM32, 40, 50 Huom Kiintoavain 13 mm, 17 mm, 19 mm 13 mm, 19 mm, 24 mm 1 kpl/koko Kuusiokoloavain 4 mm, 5 mm 4 mm, 5 mm 1 kpl/koko Muovitanko 24 mm halk. 80 L 34 mm halk. 100 L Laakerin poistoon ja asennukseen Muovin hitsauskone tai kuumailma puhallin Käsipuristin 1 kpl 1 kpl - 21-

24 1.Pumpun purkaminen (1) Irrota pultit (909.1) ja tyhjennysyhteen kansi (122.1) tyhjentääksesi pumpun. Jos pumpussa ei ole tyhjennysyhdettä, pura pumppu sen jälkeen kun olet huuhdellut sen vedellä. Varoitus Jos kaikki pultit avataan yhtäaikaa, neste voi roiskua ja aiheuttaa loukkaantumisen. (2) Irrota jalan (330) pultit. (3) Irrota pultit (901.5) pumpun sivulta. (4) Erota pumpun etupesä jalasta käyttämällä ulosvetoon kahta pulttia (M12x100, ja M10x50 MDM25-1) Työnnä pultit moottorin päästä jalan reikien läpi. Ruuvaa pultteja vuorotellen työntääksesi jalkaa taaksepäin. (Kierrä pultteja noin 80 mm). (5) Nosta taaksepäin vedetty moottori ja jalka nosturilla. Varmista, että moottori ja jalka työntyvät suoraan taaksepäin. Muuten ulkokomagneetti (858) saattaa koskea takapesään (158). (6) Irrota vaipan(100.2) pultit (901.4) vetääksesi takapesän suoja pois

25 (7) Sen jälkeen irrota takapesä (158) pesän suojasta (159). Jos takapesä on tiukka irrota se kääntelemällä. Varo, ettet pudota juoksupyörää (230)/magneettikapselia (859) jotka ovat takapesässä. 2.Juoksupyörän ja laakerin irrotus (1) Nosta takarenkaan kiinnitysnasta (314.4) lämmitettyäsi sitä muovihitsauskoneella tai puhaltimella. (2) Aseta muovitanko halk. 34 mm x100l (24 mm halk.x 80 L MDM25) laakerin päähän juoksupyörän läpi poistaaksesi laakerin (310) ja takarenkaan (314.4) työntämällä käsipuristimella

26 (3) Poista juoksupyörän kiinnitysnastat (942) magneettikapselin yläpäästä työntämällä ruuvimeisselillä tms. (4) Poista juoksupyörä (230) magneettikapselista (859). Jos se on tiukassa, lyö muovivasaralla kevyesti juoksupyörän taakse. 3.Liukurenkaan vaihto (1) Nosta liukurenkaan kiinnitysnastat kun olet lämmittänyt ne muovihitsauslaitteella tai kuumailmapuhaltimella. (2) Vaihda liukurengas (314.2), kiinnitä lämmittämällä kiinnitysnastat ja paina ne alas

27 4.Akselin vaihto (1) Akseli (210) on kevyesti kiinnitetty takapesään (158). Vedä akseli pois käsin. Jos se on tiukassa, liikuttele sitä varovasti sivusuunnassa. (2) Puhdista sekä akseli että takapesä huolellisesti ja asenna akseli. Käytä esimerkiksi käsipuristinta asennukseen. 5.Juoksupyörän ja magneettikapselin asennus (1) Aseta juoksupyörä ja magneettikapseli siten, että niissä olevat aukot ovat samalla kohdalla ja työnnä juoksupyörä magneettikapseliin. Varmista, että aukot osuvat kohdakkain. (2) Työnnä lukitusnastat aukkoon. Kärkipihdit auttavat asennuksessa. (3) Nosta magneettikapseli pystyyn ja työnnä laakeri magneettikapseliin käsipuristimella. Ennen asentamista lämmitä magneettikapseli upottamalla se 90 C veteen. (4) Tämän jälkeen aseta takarengas paikalleen, kuumenna muovihitsaimella tai kuumailmapuhaltimella kiinnitysnastat ja paine ne takarenkaan päälle

28 6.Kokoaminen Kokoa pumppu päinvastaisessa järjestyksessä. Kiinnitä huomiota erityisesti seuraaviin kohtiin. Tiivisteen vahtaminen Älä unohda vaihtaa tiivistettä uuteen. Kiinnitä huomiota, että tiiviste on uusi, eikä siinä ole tai siihen tule asennuksen yhteydessä naarmuja tai poimuja. Puhdista tiivistepinnat hyvin ennen tiivisteen asentamista. Pulttien kiristäminen Kiristä pultit ristikkäin ja tasaisesti. Magneettikapselin puhdistus Magnetisoituva materiaali on poistettava magneettikapselin läheisyydestä, koska se saattaa tarttua magneettiin. (1) Aseta tiiviste etupesään (100.1). (2) Aseta juoksupyörä/magneettikapseli takapesään ja asenna nämä osat etupesään liikuttelemalla niitä sivusuunnassa. (3) Tämän jälkeen asenna takapesän suoja ja kiinnitä suoja kiristämällä pultit ristikkäin ja tasaisesti. Kiristysmomentit MDM25-1 : 44.1 N. m (450 kgf-m) MDM25-2, MDM32, MDM40, MDM50 : 58.8 N.m (600 kgf-m) (4) Puhdista ulkomagneetti. (5) Nosta jalka ja moottori paikoilleen ja asenna jalka takapesään avaamalla ulosvetopultteja vuorotellen. Ennen tätä toimenpidettä kiinnitä pultit (M12 100) puoliksi jalkaan. (6) Tämän jälkeen kiristä jalka etupesään pulteilla. Varmista että jalka on suorassa, muutoin ulkomagneetti saattaa osua takapesän suojaan

29 Varaosalista

30 MDM25-1 MDM25-2 MDM3 2 MDM40 MDM50 MDM50 NO Osan nimi Tyyppi koodi Materiaali lkm Low head High head 5.5/7.5kW 11/15kW Huomautus Koodi No. Koodi No. Koodi No Koodi No. Koodi No. Koodi No Etupesä PKK PFA+SiC 1 MDM0001 Tyhj.yhde EKK CFRETFE+SiC 1 MDM0002 MDM0110 MDM0203 MDM0279 MDM0366 MDM0366 Tyhj.yhde ECF CFRETFE+puhdas Al-keramiikka 1 MDM0003 MDM0111 MDM0204 MDM0280 MDM0367 MDM0367 Tyhj.yhde PKK PFA+SiC 1 MDM0004 Ei tyhj.yhdettä EKK CFRETFE+SiC 1 MDM0005 MDM0112 MDM0205 MDM0281 MDM0368 MDM0368 Ei tyhj.yhdettä ECF CFRETFE+ puhdas Al-keramiikka 1 MDM0006 MDM0113 MDM0206 MDM0282 MDM0369 MDM0369 Ei tyhj.yhdettä Etupesä PKK PFA+valurauta +SiC 1 MDM0499 MDM0503 MDM0506 MDM0493 MDM049 Ei tyhj.yhdettä PKK PFA+valurauta +SiC 1 MDM0509 MDM0504 MDM0507 MDM0494 MDM049 Ei tyhj.yhdettä Vaippa PKK Valurauta 1 MDM0501 For MDM25-1PFA EKK, ECF Valurauta 1 MDM0502 MDM0500 MDM0505 MDM0508 MDM0495 MDM0498 ETFE malli Tyhjennysyhteen Teräs 1 MDM0009 MDM0009 MDM0009 MDM0009 MDM0009 MDM Ilmausyhteen kansi Teräs 1 MDM0009 MDM0009 MDM0009 MDM0009 MDM0009 MDM0009 PFA malli 158 Taka pesä PKK PFA 1 MDM0010 MDM0117 MDM0210 MDM0210 MDM0370 MDM0370 EKK, ECFCFRETFE 1 MDM0011 MDM0118 MDM0211 MDM0211 MDM0371 MDM Takapesän suoja FRP 1 MDM0012 MDM0119 MDM0212 MDM0212 MDM0119 MDM Takapesän tuki Ductile iron 1 MDM0013 MDM0120 MDM0213 MDM0213 MDM0120 MDM Akseli PKK, EKK SiC 1 MDM0014 MDM0121 MDM0121 MDM0121 MDM0372 MDM0372 ECF Erikois hiili 1 MDM0015 MDM0122 MDM0122 MDM0122 MDM0373 MDM Juoksupyörä 230+ Juoksupyörä asennelma Juoksupyörä/magneetti Katso juoksupyörälista 310+ kapseli asennelma Laakeri PKK, EKK SiC 1 MDM0016 MDM0123 MDM0123 MDM0123 MDM0374 MDM

31 MDM25-1 MDM25-2 MDM32 MDM40 MDM50 MDM50 NO Osan nimi Mallikoodi Materiaali lkm Low head High head 5.5/7.5kW11/15kW Huomautus Koodi No. Koodi No. Koodi No Koodi No. KoodiNo. Koodi No. 310 Laakeri ECF Erikois hiili 1 MDM0017 MDM0124 MDM0124 MDM0124 MDM0375 MDM Liukurengas PKK, EKK SiC 1 MDM0018 MDM0018 MDM0018 MDM0488 MDM0376 MDM0376 ECF PTFE 1 MDM0019 MDM0019 MDM0019 MDM0489 MDM0377 MDM Takarengas PTFE 1 MDM0020 MDM0125 MDM0125 MDM0125 MDM0378 MDM Takaliukurengas PKK, EKK SiC 1 MDM0021 MDM0126 MDM0126 MDM0126 MDM0126 MDM0126 ECF Puhdas alumiinikeramiikka 1 MDM0022 MDM0127 MDM0127 MDM0127 MDM0127 MDM Pumpun jalka F015, F022 Valurauta 1 MDM0023 F040 Valurauta 1 MDM0128 MDM0128 MDM0128 F055, F075 Valurauta 1 MDM0129 MDM0129 MDM0129 MDM0129 F110 Valurauta 1 MDM Tiiviste PTFE 1 MDM0024 MDM0130 MDM0214 MDM0214 MDM0130 MDM Tyhjennyksen tiivisteet PTFE 1 MDM0025 MDM0025 MDM0025 MDM0025 MDM0025 MDM0025 Malli, jossa tyhjennys Ilmauksen tiiviste PTFE 1 MDM0025 MDM0025 MDM0025 MDM0025 MDM0025 MDM0025 PFA malli Aluslevy Rst 2 MDM0026 MDM0026 MDM0026 MDM0026 MDM0026 MDM Aluslevy Rst 2 MDM0027 MDM0027 MDM0027 MDM0027 MDM0027 MDM Aluslevy Rst 2 MDM0026 MDM0026 MDM0026 MDM0026 MDM0026 MDM Jousialuslevy Rst 2 MDM0028 MDM0028 MDM0028 MDM0028 MDM0028 MDM Jousialuslevy Rst 2 MDM0029 MDM0029 MDM0029 MDM0029 MDM0029 MDM Jousialuslevy Rst 2 MDM0028 MDM0028 MDM0028 MDM0028 MDM0028 MDM Jousialuslevy Rst 6 tai 8 MDM0030 MDM0029 MDM0029 MDM0029 MDM0029 MDM kp MDM Jousialuslevy Rst 4 MDM0030 MDM0029 MDM0029 MDM0029 MDM0029 MDM Jousialuslevy Rst 4 MDM0030 MDM0029 MDM0029 MDM0029 MDM0029 MDM Jousialuslevy Rst 2 MDM0029 MDM0029 MDM0029 MDM0029 MDM0029 MDM Moottori Ulkomagneetti F015 Maametalli magneetti + teräs 1 MDM0031 F022 Maametalli magneetti + teräs 1 MDM0032 F040 Maametalli magneetti + teräs 1 MDM0131 MDM0131 MDM0131 F055 Maametalli magneetti + teräs 1 MDM0132 MDM0132 MDM0132 MDM0132 F075 Maametalli magneetti + teräs 1 MDM0286 MDM0286 F110 Maametalli magneetti + teräs 1 MDM

32 MDM25-1 MDM25-2 MDM32 MDM40 MDM50 MDM50 NO Osan nimi Mallikoodi Materiaali lkm Low head High head 5.5/7.5kW 11/15kW Huomautus Koodi No. Koodi No Koodi No. Koodi No. Koodi No Koodi No 859 Magneettikapseli PKK-F015 Maametalli magneetti + PFA 1 MDM0033 PKK-F015 Maametalli magneetti + PFA 1 MDM0033 MDM0033 PKK-F040 Maametalli magneetti + PFA 1 MDM0133 MDM0133 MDM0133 PKK-F055 Maametalli magneetti + PFA 1 MDM0133 MDM0133 MDM0133 MDM0133 PKK-F075 Maametalli magneetti + PFA 1 MDM0287 MDM0287 PKK-F110 Maametalli magneetti + PFA 1 MDM0469 EKK/ECF-F015 Maametalli magneetti + CRETFE 1 MDM0034 EKK/ECF-F022 Maametalli magneetti + CRETFE 1 MDM0034 EKK/ECF-F037 Maametalli magneetti + CRETFE 1 MDM0134 MDM0134 MDM013 4 EKK/ECF-F055 Maametalli magneetti + CRETFE 1 MDM0134 MDM0134 MDM0134 MDM0134 EKK/ECF-F075 Maametalli magneetti + CRETFE 1 MDM0288 MDM0288 EKK/ECF-F110 Maametalli magneetti + CRETFE 1 MDM Aluslevy Teräs 1 MDM0035 MDM0135 MDM0135 MDM0135 MDM0135 MDM Silmukkaruuvi Teräs 1 MDM0036 MDM0036 MDM0036 MDM0036 MDM0036 MDM Kuusiokanta pultti Rst 2 MDM0037 MDM0037 MDM0037 MDM0037 MDM0037 MDM Kuusiokanta pultti Rst 2 MDM0038 MDM0136 MDM0136 MDM0136 MDM0136 MDM Kuusiokanta pultti Rst 2 MDM0037 MDM0037 MDM0037 MDM0037 MDM0037 MDM Kuusiokanta pultti Rst 6 tai 8 MDM0039 MDM0137 MDM0137 MDM0137 MDM0137 MDM kpl MDM Kuusiokanta pultti Rst 4 MDM0040 MDM0136 MDM0136 MDM0136 MDM0136 MDM Kuusiokanta pultti Rst 4 MDM0041 MDM0136 MDM0136 MDM0136 MDM0136 MDM Kuusiokanta pultti Rst 2 MDM0042 MDM0136 MDM0136 MDM0136 MDM0136 MDM Kuusiokantaruuvi Teräs 5 MDM0043 MDM0043 MDM0043 MDM0043 MDM0043 MDM Kuusiokantaruuvi Teräs 2 MDM0044 MDM0044 MDM0044 MDM0044 MDM0044 MDM Juoksupyörän nastat PFA 2 MDM0045 MDM0138 MDM0138 MDM0138 MDM0138 MDM

33 MDM25 Juoksupyörän osaluettelo Malli NO Osan nimi Juoksupyörä Osan koodinumero Moottorin lkm koko koodi teho kpl PKK EKK ECF 230 Juoksupyörä MDM0046 MDM0067 MDM MDM0047 MDM0068 MDM MDM0048 MDM0069 MDM MDM0049 MDM0070 MDM MDM0050 MDM0071 MDM Juoksupyörä asennelma MDM0053 MDM0074 MDM MDM0054 MDM0075 MDM0094 MDM25-1 MDM MDM0055 MDM0076 MDM MDM0056 MDM0077 MDM MDM0057 MDM0078 MDM Juoksupyörä/magneetti kW 1 MDM0060 MDM0085 MDM kapseli asennelama kW 1 MDM0061 MDM0086 MDM kW 1 MDM0062 MDM0087 MDM kW 1 MDM0063 MDM0088 MDM kW 1 MDM0064 MDM0089 MDM kW 1 MDM0060 MDM0085 MDM kW 1 MDM0061 MDM0086 MDM kW 1 MDM0062 MDM0087 MDM kW 1 MDM0063 MDM0088 MDM kW 1 MDM0064 MDM0089 MDM Juoksupyörä MDM0139 MDM0163 MDM MDM0140 MDM0164 MDM MDM0141 MDM0165 MDM MDM0142 MDM0166 MDM MDM0143 MDM0167 MDM Juoksupyörä asennelma MDM0147 MDM0171 MDM MDM0148 MDM0172 MDM MDM0149 MDM0173 MDM MDM0150 MDM0174 MDM MDM0151 MDM0175 MDM Juoksupyörä/magneetti kW 1 MDM0155 MDM0179 MDM kapseliasennelma kW 1 MDM0156 MDM0180 MDM kW 1 MDM0157 MDM0181 MDM kW 1 MDM0158 MDM0182 MDM kW 1 MDM0159 MDM0183 MDM kW 1 MDM0155 MDM0179 MDM kW 1 MDM0156 MDM0180 MDM kW 1 MDM0157 MDM0181 MDM kW 1 MDM0158 MDM0182 MDM kW 1 MDM0159 MDM0183 MDM0199 Huom: Ilmoita aina tilattaessa pumpun koodi ja valmistusnumero

34 MDM32/40/50 juoksupyörän osaluettelo Malli NO Osan nimi Juoksupyörän Osan koodinumero Moottorin lkm/ koko teho kpl PKK EKK ECF 230 Juoksupyörä MDM0215 MDM0239 MDM MDM0216 MDM0240 MDM MDM0217 MDM0241 MDM MDM0218 MDM0242 MDM MDM0219 MDM0243 MDM MDM0220 MDM0244 MDM MDM0221 MDM0245 MDM Juoksupyörä asennelma MDM0223 MDM0247 MDM MDM0224 MDM0248 MDM0264 MDM32 MDM MDM0225 MDM0249 MDM MDM0226 MDM0250 MDM MDM0227 MDM0251 MDM MDM0228 MDM0252 MDM MDM0229 MDM0253 MDM Juoksupyörä/magneetti kW 1 MDM0231 MDM0255 MDM kapseli asennelma kW 1 MDM0232 MDM0256 MDM kW 1 MDM0233 MDM0257 MDM kW 1 MDM0234 MDM0258 MDM kW 1 MDM0235 MDM0259 MDM kW 1 MDM0236 MDM0260 MDM kW 1 MDM0237 MDM0261 MDM kW 1 MDM0231 MDM0255 MDM kW 1 MDM0232 MDM0256 MDM kW 1 MDM0233 MDM0257 MDM kW 1 MDM0234 MDM0258 MDM kW 1 MDM0235 MDM0259 MDM kW 1 MDM0236 MDM0260 MDM kW 1 MDM0237 MDM0261 MDM Juoksupyörä MDM0379 MDM0481 MDM MDM0475 MDM0482 MDM MDM0476 MDM0483 MDM MDM0477 MDM0484 MDM MDM0478 MDM0485 MDM MDM0479 MDM0486 MDM MDM0480 MDM0487 MDM Juoksupyörä asennelma MDM0296 MDM0324 MDM MDM0297 MDM0325 MDM MDM0298 MDM0326 MDM MDM0299 MDM0327 MDM MDM0300 MDM0328 MDM MDM0301 MDM0329 MDM MDM0302 MDM0330 MDM

35 Malli NO Osan nimi Juoksupyörän Osan koodinumero Moottorin lkm/ koko teho kpl PKK EKK ECF 230 Juoksupyörä/magneetti kW 1 MDM0303 MDM0331 MDM kapseli asennelma kW 1 MDM0304 MDM0332 MDM kW 1 MDM0305 MDM0333 MDM kW 1 MDM0306 MDM0334 MDM kW 1 MDM0307 MDM0335 MDM kW 1 MDM0308 MDM0336 MDM kW 1 MDM0309 MDM0337 MDM kW 1 MDM0303 MDM0331 MDM kW 1 MDM0304 MDM0332 MDM kW 1 MDM0305 MDM0333 MDM0354 MDM kW 1 MDM0306 MDM0334 MDM kW 1 MDM0307 MDM0335 MDM kW 1 MDM0308 MDM0336 MDM kW 1 MDM0309 MDM0337 MDM kW 1 MDM0310 MDM0338 MDM kW 1 MDM0311 MDM0339 MDM kW 1 MDM0312 MDM0340 MDM kW 1 MDM0313 MDM0341 MDM kW 1 MDM0314 MDM0342 MDM kW 1 MDM0315 MDM0343 MDM kW 1 MDM0316 MDM0344 MDM0365 Huom: Ilmoita aina tilattaessa pumpun koodi ja valmistusnumero

36 MDM50 juoksupyörän osaluettelo Malli NO Osan nimi Juoksupyörän Osan koodinumero Moottorin lkm/ koko teho kpl PKK EFF ECF 230 Impeller MDM0289 MDM0317 MDM MDM0290 MDM0318 MDM MDM0291 MDM0319 MDM MDM0292 MDM0320 MDM MDM0293 MDM0321 MDM MDM0294 MDM0322 MDM MDM0295 MDM0323 MDM Juoksupyörä asennelma MDM0380 MDM0408 MDM MDM0381 MDM0409 MDM MDM0382 MDM0410 MDM MDM0383 MDM0411 MDM MDM0384 MDM0412 MDM MDM0385 MDM0413 MDM MDM0386 MDM0414 MDM Juoksupyörä/magneetti kW 1 MDM0387 MDM0415 MDM kapseli asennelma kW 1 MDM0388 MDM0416 MDM kW 1 MDM0389 MDM0417 MDM0445 MDM kW 1 MDM0390 MDM0418 MDM kW 1 MDM0391 MDM0419 MDM kW 1 MDM0392 MDM0420 MDM kW 1 MDM0393 MDM0421 MDM kW 1 MDM0394 MDM0422 MDM kW 1 MDM0395 MDM0423 MDM kW 1 MDM0396 MDM0424 MDM kW 1 MDM0397 MDM0425 MDM kW 1 MDM0398 MDM0426 MDM kW 1 MDM0399 MDM0427 MDM kW 1 MDM0400 MDM0428 MDM kW 1 MDM0401 MDM0429 MDM kW 1 MDM0402 MDM0430 MDM kW 1 MDM0403 MDM0431 MDM kW 1 MDM0404 MDM0432 MDM kW 1 MDM0405 MDM0433 MDM kW 1 MDM0406 MDM0434 MDM kW 1 MDM0407 MDM0435 MDM0463 Huom: Ilmoita aina tilattaessa pumpun koodi ja valmistusnumero

37 15. Pumpun paino Malli Teho(kW) Kokonaispaino moottori + aluslaatta (kg) Kokonaispaino ilman moottoria + aluslaattaa (kg) MDM MDM MDM MDM MDM
