3 Mitä TEN on 1 Erinomaista suunnittelutyötä Ajaton muotoilu, viimeistellyt yksityiskohdat ja laadukkaat materiaalit tekevät TEN-laatikosta loistavan tuotteen 2 Uusinta teknologiaa Eri komponenttien pikakiinnitystekniikat sekä Dual-Synchro liikkeen synkronointi ja SlowMotion hidastinteknologia tekevät TENistä yksinkertaisen tuotannossa sekä luotettavan käytössä Erinomaista suorituskykyä Tukevat komponentit ja kiskojen 45 kg:n kuormankantokyky antaa TENille lähes rajattomat käyttömahdollisuudet Kattava tuotevalikoima kattava mittavalikoima ( mm) sivuissa ja kiskoissa, useat takasarja-, etusarjakiinnitin- ja reelinkivaihtoehdot sekä monipuoliset sisälaatikkovaihtoehdot tukevat TENin laajoja käyttömahdollisuuksia. Kattava lisävarustevalikoima TENiin on saatavilla laaja valikoima lisävarusteita. Valikoimasta löydät mm. jakoreelingit, lautastelineet, ruokailuvälinelokerikot, jätelajittelujärjestelmän sekä allaskaappien järjestelmän. Optimaaliset toimituserät TEN-laatikon komponentit toimitetaan 10 parin pakkauksissa. Sopivan kokoisten pakkausten ansiosta varastomäärien optimointi on helppoa. Vaihtoehtoisesti VAMIIKSI KASATUT JA YKSITTÄISPAKATUT laatikot antavat ennennäkemättömiä mahdollisuuksia tuotannon tehostamiseen. Motorisointi mahdollisuus TEN-laatikkomekanismit on mahdollista varustaa elektromekaanisella E-drive avausjärjestelmällä. Kokoonpanokoneet ja tuotantotyökalut TEN-laatikolle on tarjolla erilaisia tuotantoa helpottavia asennuskoneita ja työkaluja. Ekologinen... Uusien tuotantoprosessien ja ympäristöystävällisempien materiaalien ansiosta tuotteen ja sen valmistuksen hiilijalanjälki on alhainen. 3

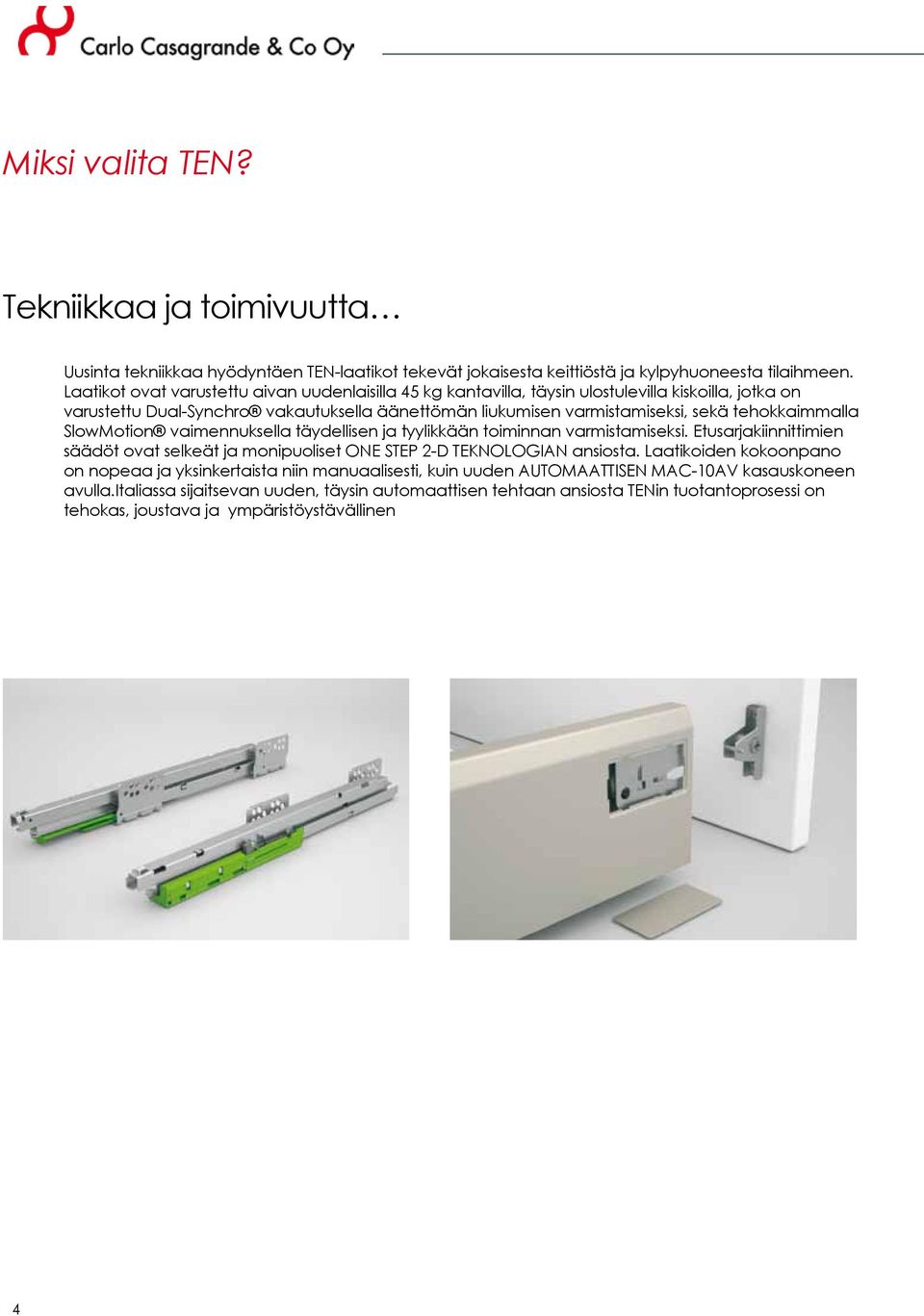

4 Miksi valita TEN? Tekniikkaa ja toimivuutta Uusinta tekniikkaa hyödyntäen TEN-laatikot tekevät jokaisesta keittiöstä ja kylpyhuoneesta tilaihmeen. aatikot ovat varustettu aivan uudenlaisilla 45 kg kantavilla, täysin ulostulevilla kiskoilla, jotka on varustettu Dual-Synchro vakautuksella äänettömän liukumisen varmistamiseksi, sekä tehokkaimmalla SlowMotion vaimennuksella täydellisen ja tyylikkään toiminnan varmistamiseksi. Etusarjakiinnittimien säädöt ovat selkeät ja monipuoliset ONE STEP 2-D TEKNOOGIAN ansiosta. aatikoiden kokoonpano on nopeaa ja yksinkertaista niin manuaalisesti, kuin uuden AUTOMAATTISEN MAC-10AV kasauskoneen avulla.italiassa sijaitsevan uuden, täysin automaattisen tehtaan ansiosta TENin tuotantoprosessi on tehokas, joustava ja ympäristöystävällinen 4

5 Miksi kannattaa valita Ten Kattava tuotevalikoima... TENin suunnittelun perustana on ollut monipuolisuus ja joustavuus. Järjestelmä kattaa liukusyvyydet 250 mm:sta aina 500 mm:iin. Teräksiset takasarjat ovat valikoimassa korkeuksilla 90 mm ja 200 mm sekä leveyksillä M300 M1200. evymateriaalista valmistettaville takasarjoille valikoimasta löytyvät tukevat adapterit samoilla korkeuksilla kuin metalliset takasarjatkin. Tuotantoprosessin yksinkertaistamista ajatellen adaptereita käytettäessä takasarjalevyjen ja pohjalevyjen leveysmitta on sama. Sisälaatikkoratkaisuja varten TENin varustevalikoimasta löytyy etusarjakiinnikkeet matalalle ja korkealle sisälaatikolle, reelingit korkealle sisälaatikolle sekä alumiiniset etupaneelit leveyksissä M400-M1000. Sisälaatikon etusarjakiinnittimet antavat mahdollisuuden käyttää myös esimerkiksi lasia tai plexiä etusarjana. TENin tuotevalikoimasta löydät myös kattavan valikoiman lisävarusteita, jotka auttavat hyödyntämään laatikoiden tarjoaman tilan optimaalisesti sekä pitämään yllä järjestystä. 5

6 6 10/10

7 Sisällysluettelo Ten-laatikon sivut ja etusarjan kiinnittimet 8-9 Ten-kiskot Takasarjat ja takasarja-adapterit Reelingit ja jakoreelinkijärjestelmät Reelinkien lisälaidat Sisälaatikkoratkaisut Acquario laatikkojärjestelmä allaskaappiin E-Drive sähköinen avausjärjestelmä Kasauskoneet ja työkalut isävarusteet Kasausohjeet

8 Ten laatikon sivut ja etusarjan kiinnittimet Kaksiseinäinen teräslaatikko, korkeus 90mm, epoksipinnoitettu, tyylikkäästi suunniteltu ja uusinta teknologiaa hyödyntävä. Edut Kattava pituusvalikoima mm. Täysin teräksiset kiinnitinmekanismit kestävään ja turvalliseen kiinnitykseen. Elegantti ulkonäkö ja kestävä rakenne. Pohjalevyn kiinnitys CAW FIX-teknologialla, pohjalevyyn ei tarvitse koneistaa uria. Voidaan kiinnittää myös ruuveilla. evytakasarjoja käytettäessä takasarjan ja pohjalevyn leveysmitta sama. Säätömekanismin peitelevyt mahdollista saada omilla painatuksilla. Moderni ja raikas POAR WHITE väri. Sivusarjojen ja liukujen tilantarpeen optimoinnin ansiosta enemmän sisätilaa laatikoissa. Sivusarjojen muotoilun ansiosta helppo pitää puhtaana. Tehokas tuotantoprosessi ja tuotteen 100 % kierrätettävyys elinkaaren lopussa vähentää merkittävästi tuotteen ympäristövaikutuksia. Koodi Kuvaus Pakkaus TR 58X0A0F TEN SIVU 250 H90 VAK. 10 pari X0A0F TEN SIVU 350 H90 VAK. 10 pari X0A0F TEN SIVU 400 H90 VAK. 10 pari X0A0F TEN SIVU 450 H90 VAK. 10 pari X0A0F TEN SIVU 500 H90 VAK. 10 pari AX00CG0001CF TEN ETUSK.TAPIA+KISKON EUROR 100 sarja AX TEN ETUSK. RUUVIA 100 sarja AX00CG0001CF TEN ETUSK. TAPIA+KISKON EUROR 58AX TEN ETUSK. RUUVIA 8

9 Ten - laatikon sivut ja etusarjan kiinnittimet Etusarja poraukset & mitat Ê Ê (±1.5) X=(K-79) Ê0.5 K 15.5 (±1.5) aatikko

10 Ten liukukiskot Täysin ulostulevat, sinkkipinnoitetut ja SlowMotion hidastinteknologialla varustetut kiskot ovat kestävät, sekä käytössä hiljaiset ja vakaat. Edut Kattava pituusvalikoima mm. Kiskoissa vakiona 45kg:n kantavuus => vähentää tuotannossa tarvittavien osien määrää. Mekanismin sivuttaisvakaus on maksimoitu Dual- Synchro - teknologian avulla Uuden sukupolven SlowMotion - hidastinteknologia varustettuna FinalRelease ominaisuudella takaa liukujen ja hidastimien toiminnan myös kovalla kuormituksella. aatikoiden kiinnittäminen liukuihin erittäin yksinkertaista. Tukeva rakenne kestää kovaa kuormitusta ja käyttöä. Hiljainen ja tasainen liukuminen uusien materiaalien ja Dual-Synchro teknologian ansiosta Mukautuva SlowMotion -vaimennus varmistaa hiljaisen ja varmaan sulkeutumisen kuormituksesta riippumatta. Pitkäikäinen tuote, kiitos laadukkaiden materiaalien ja vaativan käytön huomioivan suunnittelun. Koodi Kuvaus Pakkaus TR 58XEF00725X000 TEN KISKO 250 & HIDASTIN 45 Kg 10 pari XEF00735X000 TEN KISKO 350 & HIDASTIN 45 Kg 10 pari XEF00740X000 TEN KISKO 400 & HIDASTIN 45 Kg 10 pari XEF00745X000 TEN KISKO 450 & HIDASTIN 45 Kg 10 pari XEF00750X000 TEN KISKO 500 & HIDASTIN 45 Kg 10 pari 0330 Jokaisessa pakkauksessa on 10 vasemmanpuoleista ja 10 oikeanpuoleista kiskoa Dual-Synchro takaa vakaan liikkeen laatikon SlowMotion olosuhteisiin mukautuva vaimennus aatikot voidaan kiinnittää kiskoon ilman työkaluja 10

11 Ten - liukukiskot *DYNAMIC OAD iukukiskojen mitat ja porauspaikat Nimellispituus iukukiskon pituus Kaapin minimi syvyys = liukukiskon pituus + 3 mm 11

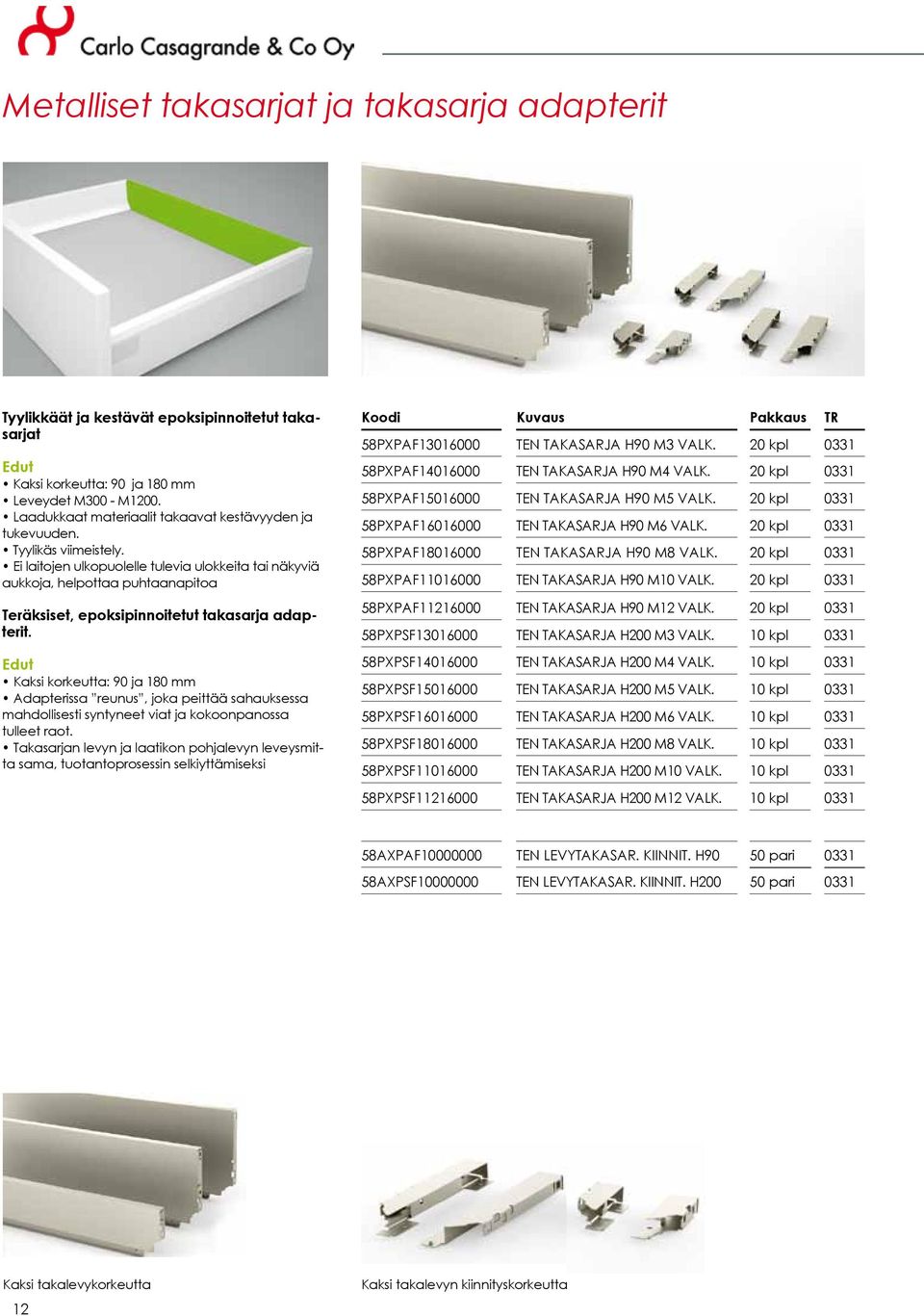

12 Metalliset takasarjat ja takasarja adapterit Tyylikkäät ja kestävät epoksipinnoitetut takasarjat Edut Kaksi korkeutta: 90 ja 180 mm eveydet M300 - M1200. aadukkaat materiaalit takaavat kestävyyden ja tukevuuden. Tyylikäs viimeistely. Ei laitojen ulkopuolelle tulevia ulokkeita tai näkyviä aukkoja, helpottaa puhtaanapitoa Teräksiset, epoksipinnoitetut takasarja adapterit. Edut Kaksi korkeutta: 90 ja 180 mm Adapterissa reunus, joka peittää sahauksessa mahdollisesti syntyneet viat ja kokoonpanossa tulleet raot. Takasarjan levyn ja laatikon pohjalevyn leveysmitta sama, tuotantoprosessin selkiyttämiseksi Koodi Kuvaus Pakkaus TR 58PXPAF TEN TAKASARJA H90 M3 VAK. 20 kpl PXPAF TEN TAKASARJA H90 M4 VAK. 20 kpl PXPAF TEN TAKASARJA H90 M5 VAK. 20 kpl PXPAF TEN TAKASARJA H90 M6 VAK. 20 kpl PXPAF TEN TAKASARJA H90 M8 VAK. 20 kpl PXPAF TEN TAKASARJA H90 M10 VAK. 20 kpl PXPAF TEN TAKASARJA H90 M12 VAK. 20 kpl PXPSF TEN TAKASARJA H200 M3 VAK. 10 kpl PXPSF TEN TAKASARJA H200 M4 VAK. 10 kpl PXPSF TEN TAKASARJA H200 M5 VAK. 10 kpl PXPSF TEN TAKASARJA H200 M6 VAK. 10 kpl PXPSF TEN TAKASARJA H200 M8 VAK. 10 kpl PXPSF TEN TAKASARJA H200 M10 VAK. 10 kpl PXPSF TEN TAKASARJA H200 M12 VAK. 10 kpl AXPAF TEN EVYTAKASAR. KIINNIT. H90 50 pari AXPSF TEN EVYTAKASAR. KIINNIT. H pari 0331 Kaksi takalevykorkeutta 12 Kaksi takalevyn kiinnityskorkeutta

13 Metalliset takasarjat ja takasarja adapterit Terästakasarja Runkolevyn paksuus Kaapin leveys evytakasarjan mitoitus Takaa X=(K-79) -Ê K K=kaapin sisämitta 13

14 Reelingit ja jakoreelinkijärjestelmät Teräksiset reelingit tekevät rakenteesta kestävän ja auttavat pitämään laatikoiden sisällä olevat tavarat järjestyksessä. Edut EasyFix -pikakiinnitys, nopeaan, tukevaan ja helppoon kiinnitykseen etusarjaan. Myös ruuvikiinnitys mahdollisuus. Click On kiinnitys takasarjaan. Pituus säätö +/- 3.5 mm Teräksiset jakoreelingit auttavat järjestyksen ylläpidossa Edut Helppo ja vahva Clip On kiinnitys. Helppo säädettävyys ja muunneltavuus. Koodi Kuvaus Pakkaus TR 58RX01F TEN REEINKI 250 EASYFIX 20 pari RX01F TEN REEINKI 350 EASYFIX 20 pari RX01F TEN REEINKI 400 EASYFIX 20 pari RX01F TEN REEINKI 450 EASYFIX 20 pari RX01F TEN REEINKI 500 EASYFIX 20 pari RX03F TEN REEINKI 250 RUUVIK. 20 pari RX03F TEN REEINKI 350 RUUVIK. 20 pari RX03F TEN REEINKI 400 RUUVIK. 20 pari RX03F TEN REEINKI 450 RUUVIK. 20 pari RX03F TEN REEINKI 500 RUUVIK. 20 pari RXT0F JAKOREEINKIPUTKI M kpl RXT0F JAKOREEINKIPUTKI M kpl RXT0F JAKOREEINKIPUTKI M kpl RXT0F JAKOREEINKIPUTKI M kpl RXT0F JAKOREEINKIPUTKI M kpl RXT0F JAKOREEINKIPUTKI M kpl AX0F JAKOREEINKI -KIINNIKE 20 pari AXT0F JAKOREEINKI T-KIINNIKE 20 pari DXS1F REEINGIN VÄIJAKAJA H kpl 0333 EasyFix -reelingit ja ruuvattavat reelingit Kiinnikkeellä varustettu jakoreelinki Reelingin välijakaja H200 14

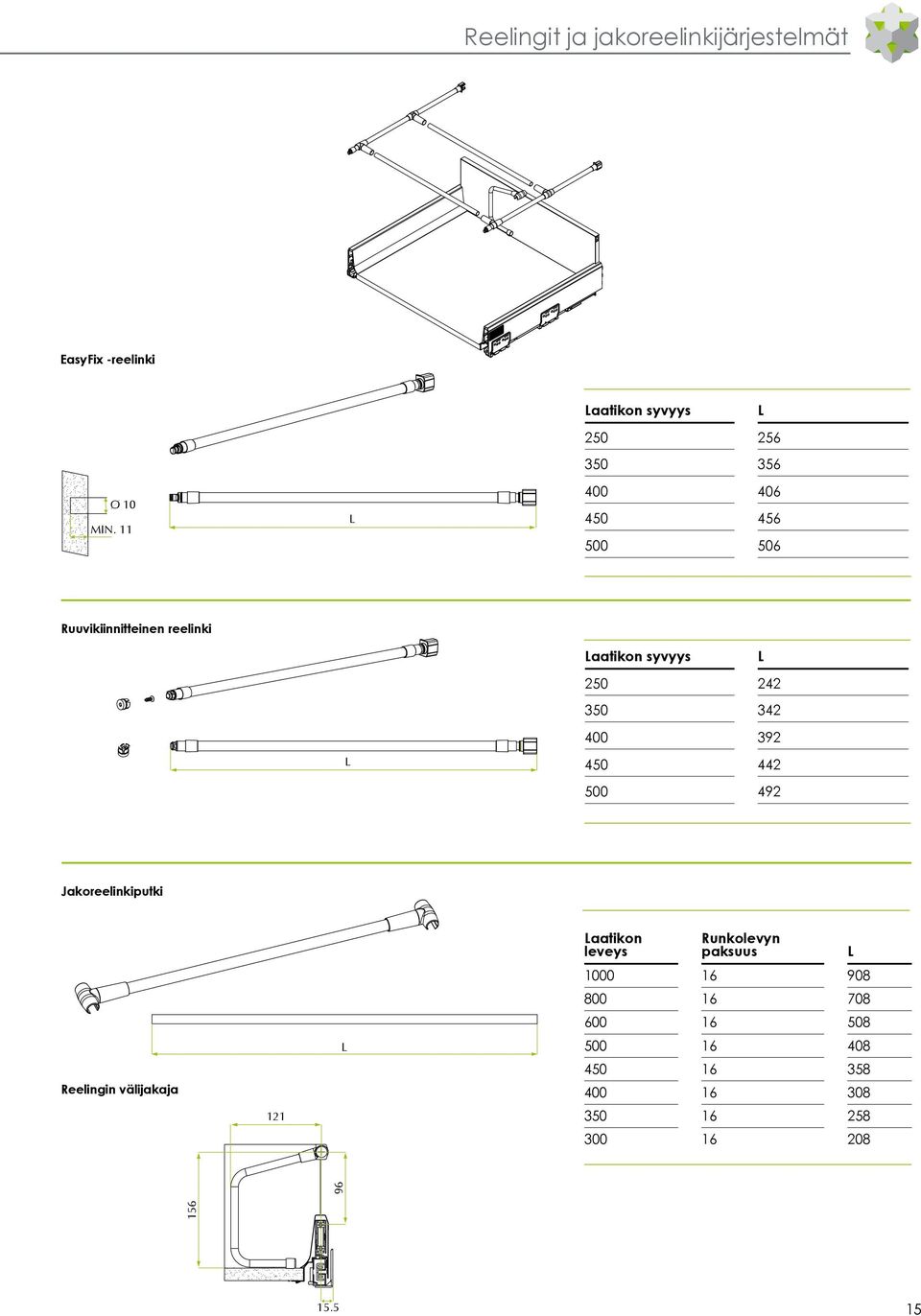

15 Reelingit ja jakoreelinkijärjestelmät EasyFix -reelinki Ê10 MIN.Ê11 Ê10 Ê10 MIN.Ê11 MIN.Ê11 aatikon syvyys Ruuvikiinnitteinen reelinki aatikon syvyys Jakoreelinkiputki 121 Reelingin välijakaja 121 aatikon leveys Runkolevyn paksuus

16 Reelinkien lisälaidat Teräksiset ja lasiset lisälaidat tuovat tyyliä ja tehokkuutta säilytykseen. Edut Metallisessa lisälaidassa ei kätisyyttä. Metallisen lisälaidan Clip On rakenne mahdollistaa erittäin helpon jälkiasennuksen. asisessa laidassa kätevät adapterit. Viimeistelevät laatikoidesi ulkonäön. asinen sivupaneeli karkaistua lasia. Koodi Kuvaus Pakkaus TR 58SXM0F TEN META. ISÄAITA 500/H200 5 pari SXVCF TEN ASINEN ISÄAITA 500/H200 5 pari 0333 Tätä tuotetta on käytettävä yhdessä H200-takalevyn (sivut 12-13) ja reelinkien (sivut 14-15) kanssa Teräslaita äpinäkyvä lasilaita 16

17 Reelinkien lisälaidat Teräslaita 15.5 aatikon syvyys asilaita aatikon syvyys

18 Sisälaatikkoratkaisut Etusarjakiinnittimien ja etupaneelien avulla saat helposti rakennettua tyylikkäät ja toiminnalliset sisälaatikot. Edut Etupaneeleista saatavilla viisi eri leveyttä (M400-M1000). Etusarjakiinnittimet matalalle ja korkealle laatikolle. Tyylikäs reelinkiratkaisu korkealle laatikolle. Etusarjakiinnittimissä tulee mukana helat, joilla voidaan kiinnittää lasinen etupaneeli. Jakoreelingit ovat yhteensopivia korkean sisälaatikon reelinkien kanssa. Koodi Kuvaus Pakkaus TR 58AX40F TEN ETUSK. SISÄAATIKO. 50 pari AX4RF TEN ETUSK. SISÄAATIKO. REE. 50 pari PX4AF TEN SISÄ.ETUPROFIII M kpl PX4AF TEN SISÄ.ETUPROFIII M kpl PX4AF TEN SISÄ.ETUPROFIII M kpl PX4AF TEN SISÄ.ETUPROFIII M kpl PX4AF TEN SISÄ.ETUPROFIII M kpl RX02F TEN SISÄAATIKON REEINKI pari AX40F TEN ETUSK. SISÄAATIKO. 58AX4RF TEN ETUSK. SISÄAATIKO. REE. Reelinkiratkaisu Alumiini etuprofiili 18

19 Sisälaatikkoratkaisut Poraus ja etulevyn mitat 99 H 1 37 Y K H 1 37 Y K Etuprofiilin leveyden määrittäminen alumiiniprofiilia käytettäessä: Y = K-88 aatikon leveys Profiilimitat Alumiini x x x x x 94.7 aatikon syvyys Pohjalevyn pituus

20 Acquario -laatikkojärjestelmä allaskaappiin Acquario -laatikkojärjestelmällä saat erinomaisesti hyödynnettyä allaskaappiin putkistoilta jäävän tilan. Irtonaiset takalokerot mukautuvat tarpeisiisi kaapin leveydestä ja altaan/putkiston tyypistä riippumatta. Edut Sivujen ja kiskojen syvyys 450 mm. Erikoisrakenteisessa sivussa yhtenäisen etutilan syvyys 140 mm. Käytetään vakio takasarjoja (H150). Kahdenkokoiset astiat optimoivat taakse jäävän tilan viemäriputken paikasta riippumatta (jopa 85 % tilasta pystytään hyödyntämään). Irrotettavat astiat on helppo pitää puhtaana. Koodi Kuvaus Pakkaus TR 58XA1F ACQUARIO 450 -AATIKKOSARJA 1 sarja PXPCF TEN TAKASARJA H150 M6 VAK. 10 kpl PXPCF TEN TAKASARJA H150 M8 VAK. 10 kpl PXPCF TEN TAKASARJA H150 M10 VAK. 10 kpl 0331 Etukiinnikkeet löytyvät sivuilta VX1S PIENI ASTIA 10 kpl VX2S ISO ASTIA 10 kpl 0337 Astian sävy RA 7030 Käyttöesimerkkejä: Viemäriputki keskellä 20 Viemäriputki toisella puolella

21 Acquario - laatikkojärjestelmä allaskaappiin 600Ê 800Ê 900Ê Ê Y=(X-79) X 1200Ê Ylhäältä Sivulta Y=(X-79) 39.5 X Takaa Runkolevyn aatikko paksuus Y Y=(X-79) 39.5 X

22 E-Drive sähköinen avausjärjestelmä E-DRIVE järjestelmän avulla toteutat tyylikkäät vetimettömät laatikostot jotka avautuvat kevyellä kosketuksella ja sulkeutuvat äänettömästi SlowMotion hidastinteknologian ansiosta. Edut Täydelliset sarjat yhdelle, kahdelle ja kolmelle laatikolle. Helppo asentaa, setit ovat plug & play valmiita. Sähkölaitteilla IP-20 luokitus. Soveltuu erinomaisesti esimerkiksi inva-keittiöihin. Voidaan asentaa jälkiasennuksena. Koodi Kuvaus Pakkaus TR 59KED E-Drive -sarja yhdelle laatikolle 1 sarja KED E-Drive -sarja kahdelle laatikolle 1 sarja KED E-Drive -sarja kolmelle laatikolle 1 sarja 0338 Jokaisessa pakkauksessa on täydellinen sarja kyseistä laatikkokokoonpanoa varten korkeintaan 720 mm kaappia varten (sisäkorkeus) profiili voidaan mitoittaa mittojen mukaan. Perehdy luetteloon ja asennusohjeisiin. E-Drive -sarja yhdelle laatikolle E-Drive -sarja kahdelle laatikolle E-Drive -sarja kolmelle laatikolle 22

23 E-Drive - sähköinen avausjärjestelmä E-drive -moottori Koko järjestelmä Moottori nro 6 (maksimikytkentä) Moottori nro 2 Moottori nro 1 Muunnin B=A+ = 40 H = 46 H A Säädettävä etäisyys Säädettävä korkeus aatikoita Takalevy B=A+? +? N Êof backê B=A+ 1 drawers panel teräs 36,5?Ê+Ê? 1 steel fromê2êtoê5 5 steel teräs ,5 1 1 wooden puu ,5 fromê2êtoê5wooden puu 48,5 AÊ=ÊNOMINAÊENGHTÊOFÊTHEÊDRAWER A= BÊ=ÊINTERNAÊDEPTHÊOFÊTHEÊCABINET laatikon nimellispituus B= kaapin sisäsyvyys A 250 A Mitat on ilmoitettu millimetreinä (mm) 23

24 Kasauskoneet ja työkalut MAC 10 AV automaattinen kasauskone Tenlaatikoille Sopii H90 laatikon sivuille. Pikasäädöt syvyyssuunnassa mm. Pikasäädöt leveyssuunnassa M300-M1200. Nopea pohjalevyn asetus. Toimii metalli ja levytakasarjoilla. Tehokas ja turvallinen. Toimii paineilmalla, laatikon kasaus yhdellä työvaiheella. Voidaan sijoittaa seinää vasten tai vapaasti seisovaksi. Koodi Kuvaus Pakkaus A9TMAC10A0000 Mac 10 AV autom. kasauskone 1 kpl Mac 10 AV automaattinen kasauskone Ten-laatikoille Pohjalevyn kiinnitys CAW FIX-teknologialla, pohjalevyyn ei tarvitse koneistaa uria. Voidaan kiinnittää myös ruuveilla 24 ClawFix

25 Kasauskoneet ja työkalut MAC 10 MV manuaalinen kasauskone TEN-laatikolle Sopii H90 laatikon sivuille. Pikasäädöt syvyyssuunnassa mm. Pikasäädöt leveyssuunnassa M300-M1200. Manuaalinen toiminta: pitää laatikon osat paikoillaan, koneen käyttäjä tekee kiinnitystyön Sijoitettava pöytätasolle. Koodi Kuvaus Pakkaus A9TMAC10M0000 Mac 10 MV man. kasauskone 1 kpl Etusarjojen poraus- ja kiinnityskone Etusarjakiinnittimien reikien poraukseen ja kiinnittämiseen. Porattava etusarja on helppo paikoittaa säädettävien stopparien avulla. Sijoitettava työpöydälle. Koodi Kuvaus Pakkaus A50DEIB Etusarja poraus & asennuskone 1 kpl A30TAM00TEN00 RAM 1 kpl Ten -etusarja kiinnitystyökalut Koodi Kuvaus Pakkaus TR A0X TEN ETUSARJAN YÖNTITYÖKAU 1 kpl 0390 A0X TEN MERKKAUSTYÖKAU 1 kpl

26 isävarusteet Muovinen lusikkalaatikko, valkoinen Koodi Kuvaus Pakkaus TR 906CT0900 TEN USIKKAAATIKKO M3 VAK. 25 kpl CT0901 TEN USIKKAAATIKKO M4 VAK. 25 kpl CT0902 TEN USIKKAAATIKKO M5 VAK. 25 kpl CT0903 TEN USIKKAAATIKKO M6 VAK. 25 kpl CT0904 TEN USIKKAAATIKKO M8 VAK. 10 kpl CT0906 TEN USIKKAAATIKKO M10 VAK. 10 kpl KA0081 TEN USIKKAAATIKON VEITSITE. 1 kpl 0336 laatikon leveys M300 laatikon leveys M400 laatikon leveys M500 laatikon leveys M600 laatikon leveys M800 laatikon leveys M1000 veitsiteline sopii M500, M600, M800, M1000 lusikkalaatikoihin RST- organiser järjestelmä Koodi Kuvaus Pakkaus TR 352PR500RST ORGANISER JÄRJ. M4-M5 RST 1 setti PR600RST ORGANISER JÄRJ. M6 RST 1 setti PR800RST ORGANISER JÄRJ. M8 RST 1 setti PR100RST ORGANISER JÄRJ. M10 RST 1 setti 0336 laatikon leveys M400 - M500 laatikon leveys M600 laatikon leveys M800 laatikon leveys M

27 isävarusteet autasteline, harmaa Koodi Kuvaus Pakkaus TR F31023 AUTASTEINE, HARMAA 2 kpl 0336 aatikon pohjamatto, harmaa Koodi Kuvaus Pakkaus TR 58PT5006R POHJAMATTO 480 mm 20 jm 0336 & säilytysjärjestelmä Koodi Kuvaus Pakkaus TR 3992M60003 & SÄIYTYSJÄRJ. M600 1 setti M80004 & SÄIYTYSJÄRJ. M800 1 setti 0336 setti sisältää: M600 = pohjakaukalo + 4 x 3,4 ja 4 x 1,8 säilytysastian M800 = pohjakaukalo + 5 x 3,4 ja 5 x 1,8 säilytysastian Jätevaunu TEN - laatikkoon Koodi Kuvaus Pakkaus TR AJITTEUKEHIKKO M6 VAK 1 kpl AJITTEUKEHIKKO M8 VAK 1 kpl SANKO 10 HARMAA 1 kpl SANKO 17 HARMAA 1 kpl SANKO 21 HARMAA 1 kpl KANSI 10 SANKOON HARMA 1 kpl

28 aatikoiden kasausohje Reelinkien asennus - EasyFix kiinnitys Ruuvikiinnitys 28

29 Asennusohjeet Etusarjan säätö ±3.5 ±1.5 ±1.5 Acquario allaslaatikon kasausohje asilaitojen asennusohje Sisälaatikoiden kasausohje asietulevy Alumiinietulevy 29
