JIIRISAHA U L M I A 352

Transkriptio

1 JIIRISAHA U L M I A 352 Yrityksen perustaja Georg Ott, maailman maineeseen nousseen jiirilaatikkosahan keksijä, rakensi ensimmäisen jiirisahansa vuonna Tänä päivänäkin ULMIA-merkkisten jiirisahojen menestys ammattimaisessa käytössä jatkuu yli 100 maailman maassa. Viime vuosikymmenten kopiointiyrityksistä huolimatta ULMIA-jiirisahojen korkea laatu ja työstötarkkuus ovat ylitse muiden.

2 ULMIA-jiirisahojen lyömättömät ominaisuudet: Erittäin suuri työstötarkkuus, sahaustarkkuus 0,05 mm. Tämä varmistetaan sillä, että jokainen ULMIA-jiirisaha käy läpi tehtaalla perusteellisen laatukontrollin ennen sen toimittamista asiakkaalle. Vankka rakenne: esim. harmaavaluinen sahapöytä valmistetaan jyrsinkoneella yhdestä kappaleesta ehdottoman kulmatyöstötarkkuuden varmistamiseksi Loppuun saakka harkitut, hiotut yksityiskohdat ja laadukkaat valmistusmateriaalit: esim. teränkiristys tapahtuu nopeasti ja vaivattomasti siipimutterin avulla, teräksiset teränohjauksen renkaat ovat terän kuluminen huomioonottaen jälkisäädettävät, sahankahvassa on kestävä alumiinivaluinen runko-osa, kädensija on valmistettu kahdesta ergonomisesti muotoillusta muovikuoresta jne. Tekniset tiedot: Malli työstötarkkuus 0.05 mm - suurin sahauskorkeus 100 mm - sahausleveys: terä 90º 160 mm terä 45º (nelikulmio) 100 mm terä 36º (viisikulmio) 120 mm terä 30º (kuusikulmio) 130 mm terä 22.5º (kahdeksankulmio) 140 mm - työpöydän mitat. P x L x K 440x75x45 mm - sahausvasteen max. pituus (kummallekin sivulle) 650 mm - sahanterän pituus 550 mm - sahanterän leveys - puu 45 mm - metalli 45 mm - aluslaudan mitat: P x L x K 475x160x22 mm - peruslaitteen paino (sis. terän puuntyöstöön) 10.7 kg

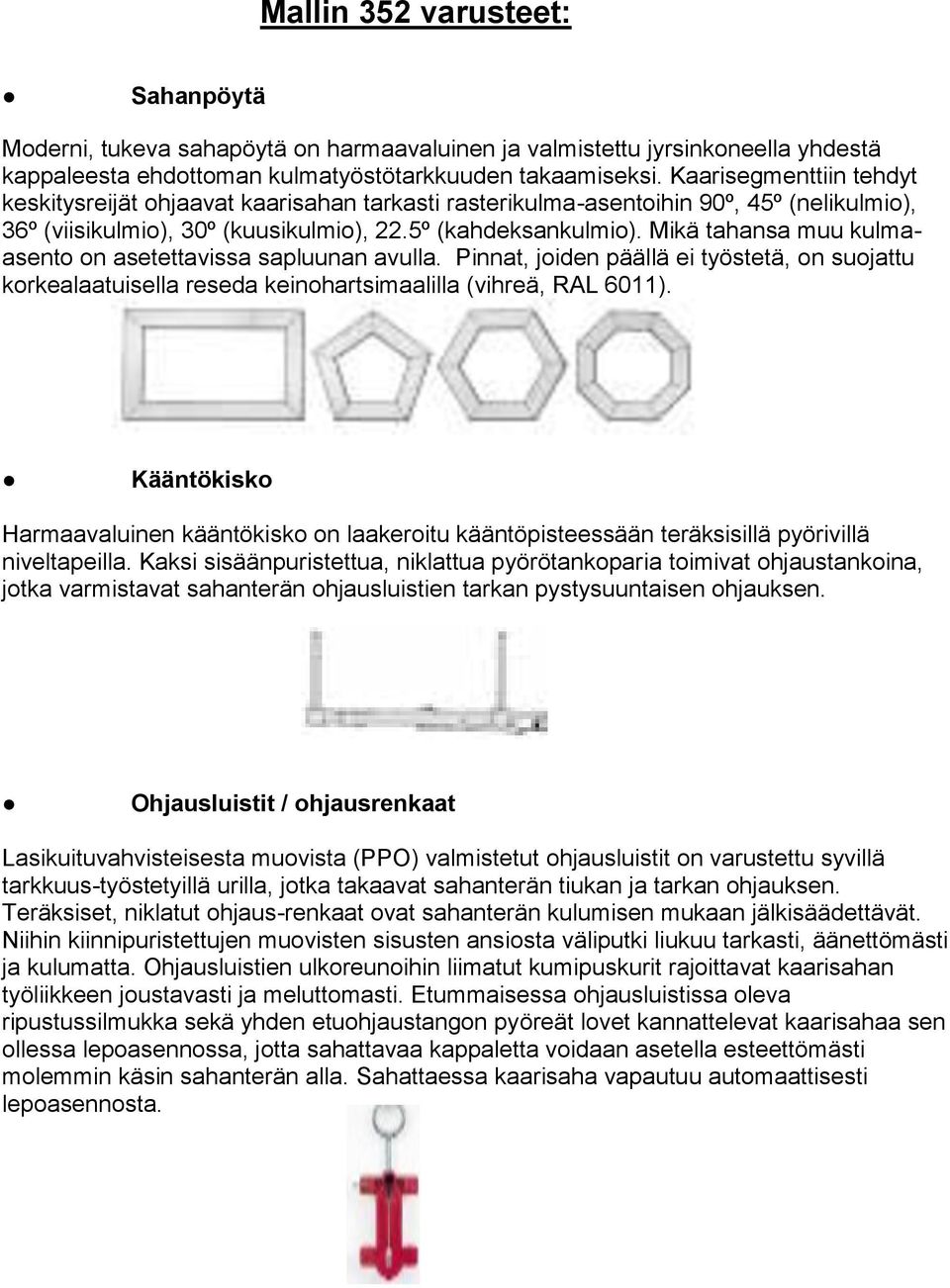

3 Mallin 352 varusteet: Sahanpöytä Moderni, tukeva sahapöytä on harmaavaluinen ja valmistettu jyrsinkoneella yhdestä kappaleesta ehdottoman kulmatyöstötarkkuuden takaamiseksi. Kaarisegmenttiin tehdyt keskitysreijät ohjaavat kaarisahan tarkasti rasterikulma-asentoihin 90º, 45º (nelikulmio), 36º (viisikulmio), 30º (kuusikulmio), 22.5º (kahdeksankulmio). Mikä tahansa muu kulmaasento on asetettavissa sapluunan avulla. Pinnat, joiden päällä ei työstetä, on suojattu korkealaatuisella reseda keinohartsimaalilla (vihreä, RAL 6011). Kääntökisko Harmaavaluinen kääntökisko on laakeroitu kääntöpisteessään teräksisillä pyörivillä niveltapeilla. Kaksi sisäänpuristettua, niklattua pyörötankoparia toimivat ohjaustankoina, jotka varmistavat sahanterän ohjausluistien tarkan pystysuuntaisen ohjauksen. Ohjausluistit / ohjausrenkaat Lasikuituvahvisteisesta muovista (PPO) valmistetut ohjausluistit on varustettu syvillä tarkkuus-työstetyillä urilla, jotka takaavat sahanterän tiukan ja tarkan ohjauksen. Teräksiset, niklatut ohjaus-renkaat ovat sahanterän kulumisen mukaan jälkisäädettävät. Niihin kiinnipuristettujen muovisten sisusten ansiosta väliputki liukuu tarkasti, äänettömästi ja kulumatta. Ohjausluistien ulkoreunoihin liimatut kumipuskurit rajoittavat kaarisahan työliikkeen joustavasti ja meluttomasti. Etummaisessa ohjausluistissa oleva ripustussilmukka sekä yhden etuohjaustangon pyöreät lovet kannattelevat kaarisahaa sen ollessa lepoasennossa, jotta sahattavaa kappaletta voidaan asetella esteettömästi molemmin käsin sahanterän alla. Sahattaessa kaarisaha vapautuu automaattisesti lepoasennosta.

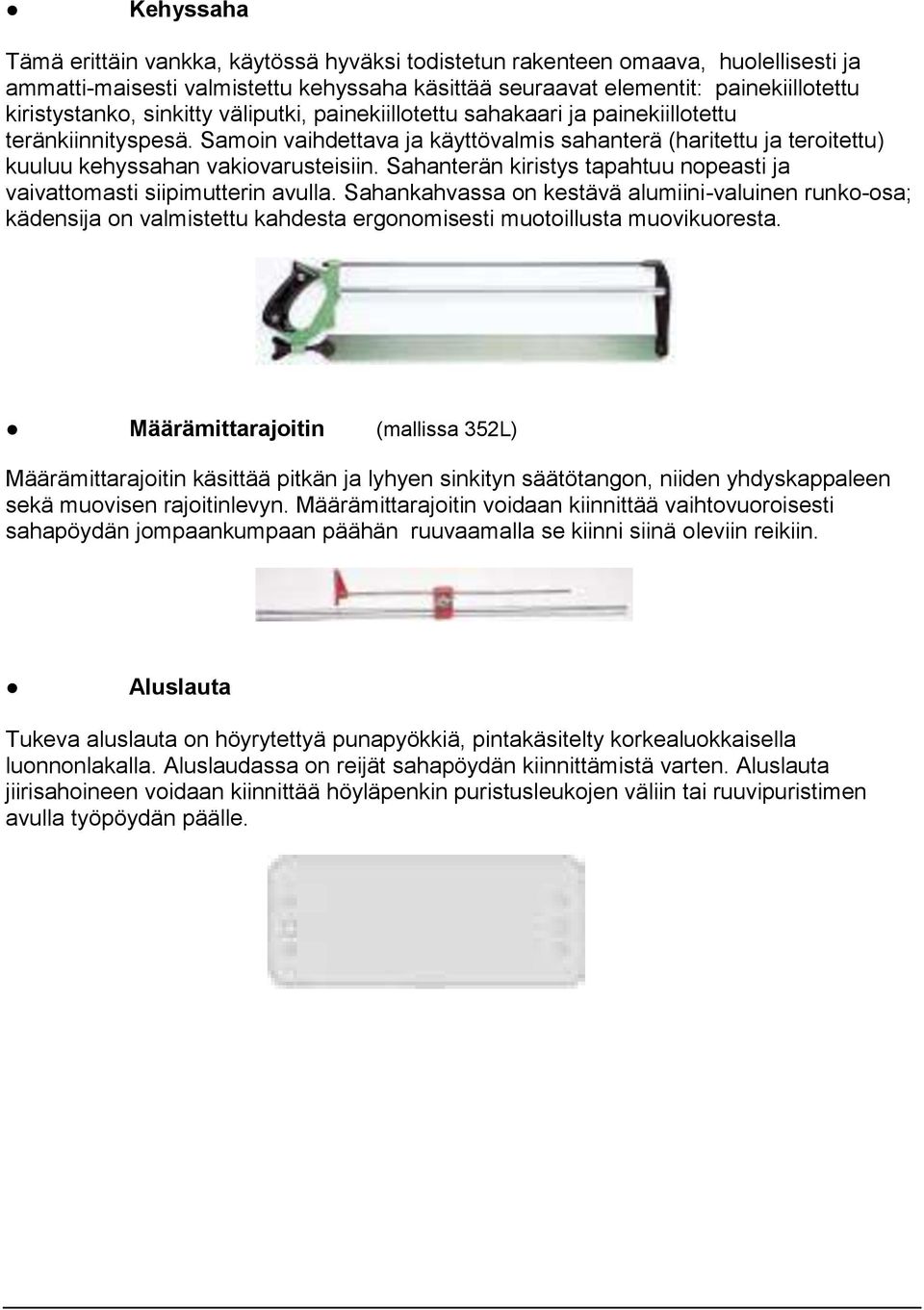

4 Kehyssaha Tämä erittäin vankka, käytössä hyväksi todistetun rakenteen omaava, huolellisesti ja ammatti-maisesti valmistettu kehyssaha käsittää seuraavat elementit: painekiillotettu kiristystanko, sinkitty väliputki, painekiillotettu sahakaari ja painekiillotettu teränkiinnityspesä. Samoin vaihdettava ja käyttövalmis sahanterä (haritettu ja teroitettu) kuuluu kehyssahan vakiovarusteisiin. Sahanterän kiristys tapahtuu nopeasti ja vaivattomasti siipimutterin avulla. Sahankahvassa on kestävä alumiini-valuinen runko-osa; kädensija on valmistettu kahdesta ergonomisesti muotoillusta muovikuoresta. Määrämittarajoitin (mallissa 352L) Määrämittarajoitin käsittää pitkän ja lyhyen sinkityn säätötangon, niiden yhdyskappaleen sekä muovisen rajoitinlevyn. Määrämittarajoitin voidaan kiinnittää vaihtovuoroisesti sahapöydän jompaankumpaan päähän ruuvaamalla se kiinni siinä oleviin reikiin. Aluslauta Tukeva aluslauta on höyrytettyä punapyökkiä, pintakäsitelty korkealuokkaisella luonnonlakalla. Aluslaudassa on reijät sahapöydän kiinnittämistä varten. Aluslauta jiirisahoineen voidaan kiinnittää höyläpenkin puristusleukojen väliin tai ruuvipuristimen avulla työpöydän päälle.

5 (malli 352) KÄSIJIIRISAHAN TERÄT: Kärkikarkaistut sahanterät: - terän pituus 550 mm 286G-250 Sahanterä puulle - terän leveys 45 mm, hammasväli 2.5 mm 286G-175 Sahanterä puulle - terän leveys 45 mm, hammasväli 1.75 mm 286SW Sahanterä metallille - terän leveys 45 mm, hammasväli 1.0 mm 286J Japaninterä - sahaus vetoliikkeen aikana ( turbopower ), pitkä kestoikä Teroitettava sahanterä puulle terän leveys 40 mm, hammasväli 2.5 mm Maahantuoja: SC-Macc & Linqua Oy Y-tunnus: Viitapohjanraitti 200 Kotipaikka: Orivesi Orivesi Puh myynti@sc-macc.fi
