1 Yksinkertaisesti fiksumpaa lehtisahausta! MULLISTAVA MAAILMANUUTUUS SAKSASTA KONELEHTISAHA E-300

2 HARTHIE Spezialmaschinen GmbH:n syntyhistoria: PUURAAKA-AINEEN TYÖSTÄMINEN on ollut saksalaisen Hartmannin yrittäjäsuvun INTOHIMO jo pitkään; itse asiassa tämän PERHETRADITION juuret ulottuvat jo yli 80 vuoden taa. Puun työstämisen ammattilaisina Hartmannit ovat aina etsineet ratkaisuja työstöaikojen lyhentämiseksi ja tuottavuuden kasvattamiseksi. Myös konelehtisahoista Hartmanneille on kertynyt vankka kokemus.he ovat todenneet, että kun tavanomaisissa konelehtisahoissa työstettävää kappaletta liikutetaan pöydän päällä eteenpäin suorissa leikkauksissa tai käännetään muotoja seurattaessa terän pysyessä paikallaan, syntyy ongelmia varsinkin ahtaissa sisäleikkauksissa (vaatii paljon aikaa) ja suuria kappaleita työstettäessä (kappaleiden hankala käsiteltävyys, koneen vaivalloinen ja epätarkka käyttö). Työstettävää isoa kappaletta pöydän päällä pyöritettäessä se jumiutuu helposti sahankaareen, pylvääseen tai käyttäjään itseensä. Toinen tavanomaisia konelehtisahoja koskettava rakenteellinen ongelma on lyhyt terän iskunpituus. Tällöin, paksua kappaletta sahattaessa, kaikki terän hampaat eivät välttämättä tule ulos kappaleesta ja poista samalla purua sahausurasta terä kuumenee, sahaa herkästi vinoon, seurauksena huono sahausjälki ja terärikot. Yllä mainituille ongelmille oli siis löydettävä ratkaisu. Herra Hartmann alkoi jalostaa oivaltamaansa, valtavirrasta poikkeavaa ajatusta, että kappaleen tulisi olla käytännössä lähes paikallaan ja terää sen sijaan tulisi pyörittää. Tuo mullistava ajatus ei päästänyt keksijäänsä helpolla. Ensimmäiset yritykset olivat vaikeita, mutta lopulta Hartmannin sitkeys palkittiin: ratkaisu oli pyöritettävä ja keskiöstään sivusuuntaan liikuteltava teräakseli. Vielä vaadittiin neljä lisävuotta kehitystyötä ja lukemattomia testejä, ennen kuin mullistavasta ajatuksesta oli jalostunut työstökone. Olkaa hyvät ja nauttikaa...: Herra Hartmann on keksinyt KONELEHTISAHAN uudestaan! Työstöesimerkkejä:

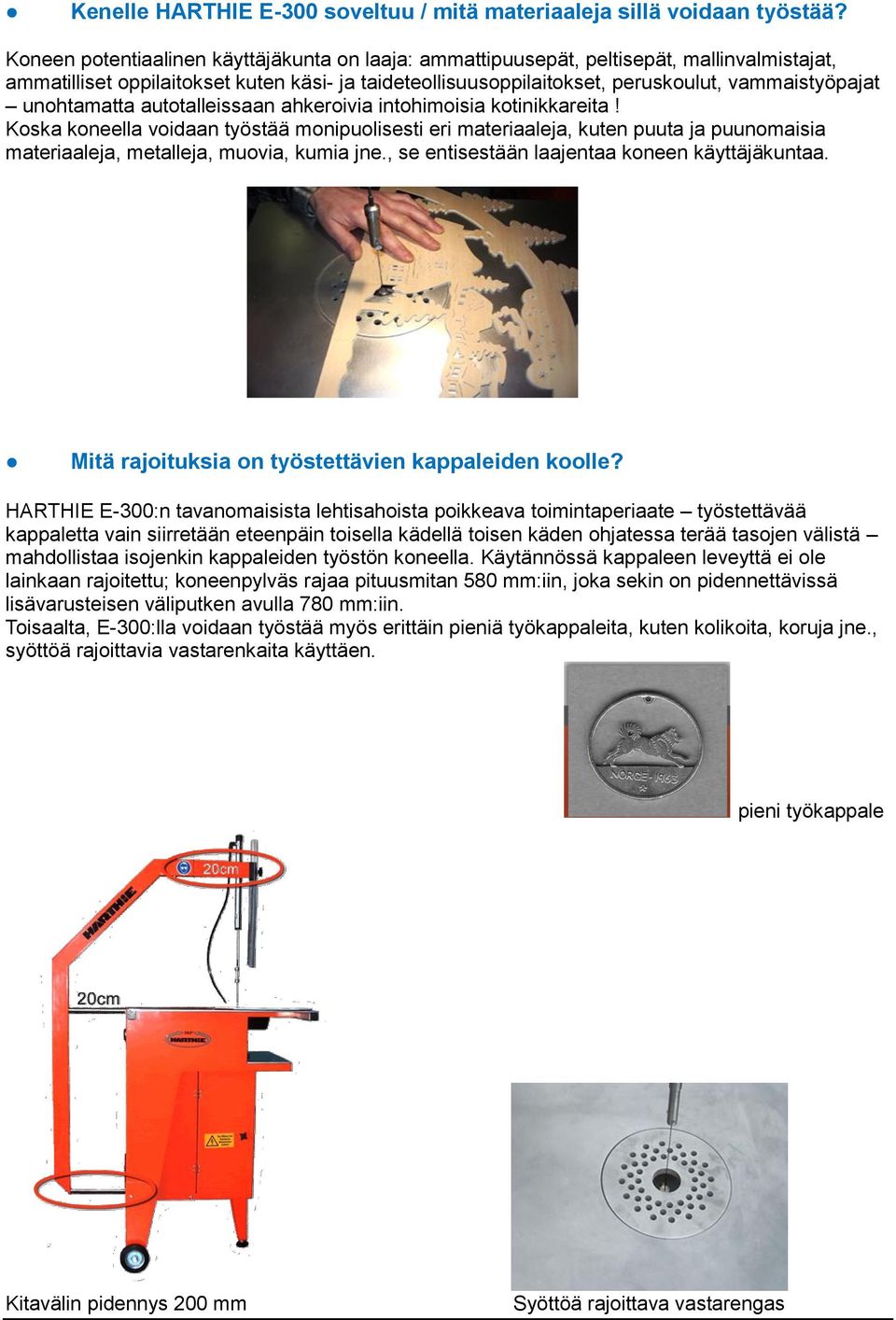

3 Kenelle HARTHIE E-300 soveltuu / mitä materiaaleja sillä voidaan työstää? Koneen potentiaalinen käyttäjäkunta on laaja: ammattipuusepät, peltisepät, mallinvalmistajat, ammatilliset oppilaitokset kuten käsi- ja taideteollisuusoppilaitokset, peruskoulut, vammaistyöpajat unohtamatta autotalleissaan ahkeroivia intohimoisia kotinikkareita! Koska koneella voidaan työstää monipuolisesti eri materiaaleja, kuten puuta ja puunomaisia materiaaleja, metalleja, muovia, kumia jne., se entisestään laajentaa koneen käyttäjäkuntaa. Mitä rajoituksia on työstettävien kappaleiden koolle? HARTHIE E-300:n tavanomaisista lehtisahoista poikkeava toimintaperiaate työstettävää kappaletta vain siirretään eteenpäin toisella kädellä toisen käden ohjatessa terää tasojen välistä mahdollistaa isojenkin kappaleiden työstön koneella. Käytännössä kappaleen leveyttä ei ole lainkaan rajoitettu; koneenpylväs rajaa pituusmitan 580 mm:iin, joka sekin on pidennettävissä lisävarusteisen väliputken avulla 780 mm:iin. Toisaalta, E-300:lla voidaan työstää myös erittäin pieniä työkappaleita, kuten kolikoita, koruja jne., syöttöä rajoittavia vastarenkaita käyttäen. pieni työkappale Kitavälin pidennys 200 mm Syöttöä rajoittava vastarengas

4 Miten muuten HARTHIE E-300 poikkeaa tavanomaisista konelehtisahoista? E-300:ssa on ylivertaisen monipuoliset SÄÄTÖMAHDOLLISUUDET muunmerkkisiin konelehtisahoihin verrattuna: - terännopeus on portaattomasti säädettävissä /min; - säädettävä terän iskuliikkeen pituus mm, lisävarusteisesti max. 50 mm:iin saakka; - terän käännettävyys ; - terän liikuteltavuus kitapalan sisällä sivusuunnassa 35 mm:n säteellä keskiöstään; - terän kireydensäätö työstettävän kappaleen mukaan: - kova puu kireämpi terä - normaalityöstössä pienemmällä teränkireydellä saavutetaan terien pidempi kestoikä. Terän kireyden säätö: HARTHIE E-300 konelehtisahan fiksu teränkireyden säätö toimii niin, että jaloteräsputken (1) avulla teränkiristystä voidaan joko lisätä (kovapuun työstö) tai vähentää (pehmeän puun työstö) portaattomasti. Muihin markkinoilla oleviin konelehtisahoihin verrattuna E-300 toimii normaalityöstössä huomattavasti pienemmällä teränkireydellä, mikä mm. säästää teriä ja pidentää niiden kestoikää. Jaloteräsputken (1) kautta tapahtuu teränkiristyksen ohella sahauspurun poispuhallus (2) työpöydältä. Fiksu teränkiristysmekanismi/työpöydän puhtaaksipuhallus

5 Kuinka toimii HARTHIE E-300:n purunpoisto / onko siinä tehoa? Koneen rakenteeseen integroidun yläpuolisen puhaltimen avulla yhtäältä ja runkoon sijoitetun imukaulan kautta toisaalta työstössä syntyvä puru ja pöly saadaan tehokkaasti poistetuksi koneesta. Alapuoliseen imukaulaan voidaan kytkeä HARTHIEn itsensä kehittämä PURUIMURI (lisävaruste), jolloin laitteiden yhteensopivuus on taattu. HARTHIEn oman imurin käyntiääni on erittäin hiljainen; sen äänenpaineen taso on vain 53 db (A)! HARTHIE-imurin teho on mitoitettu niin, että se kykenee vaikeuksitta huolehtimaan toisenkin konelehtisahan (tai esim. jonkin käsikoneen) purunpoistosta samanaikaisesti. HARTHIE puruimuri

6 Tämä yksinkertainen laskuesimerkki osoittaa, kuinka KUSTANNUSTEHOKAS käytössä on HARTHIE E-300 konelehtisaha Kun Harthie E-300 saavuttaa maksimileikkuunopeuden 1000 (1/min) x 40 mm (iskunpituus) / 60 (sekuntia) = 66 cm / sekunti päästään tavanomaisilla konelehtisahoilla samalla kierrosnopeudella työstettäessä ja 20 mm:n iskunpituudella keskimäärin vain puoleen Harthien leikkuunopeudesta = 33 cm / sekunti Älä turhaan enää mieti. Ole sinäkin ajan hermolla ja astu ensimmäisten joukossa laadukkaan saksalaisen HARTHIE E-300 konelehtisahan MULLISTAVAAN MAAILMAAN! Markkinointi: SC-Macc & Linqua Oy Y-tunnus: Viitapohjanraitti 200 Kotipaikka: Orivesi Orivesi Puh myynti@sc-macc.fi
