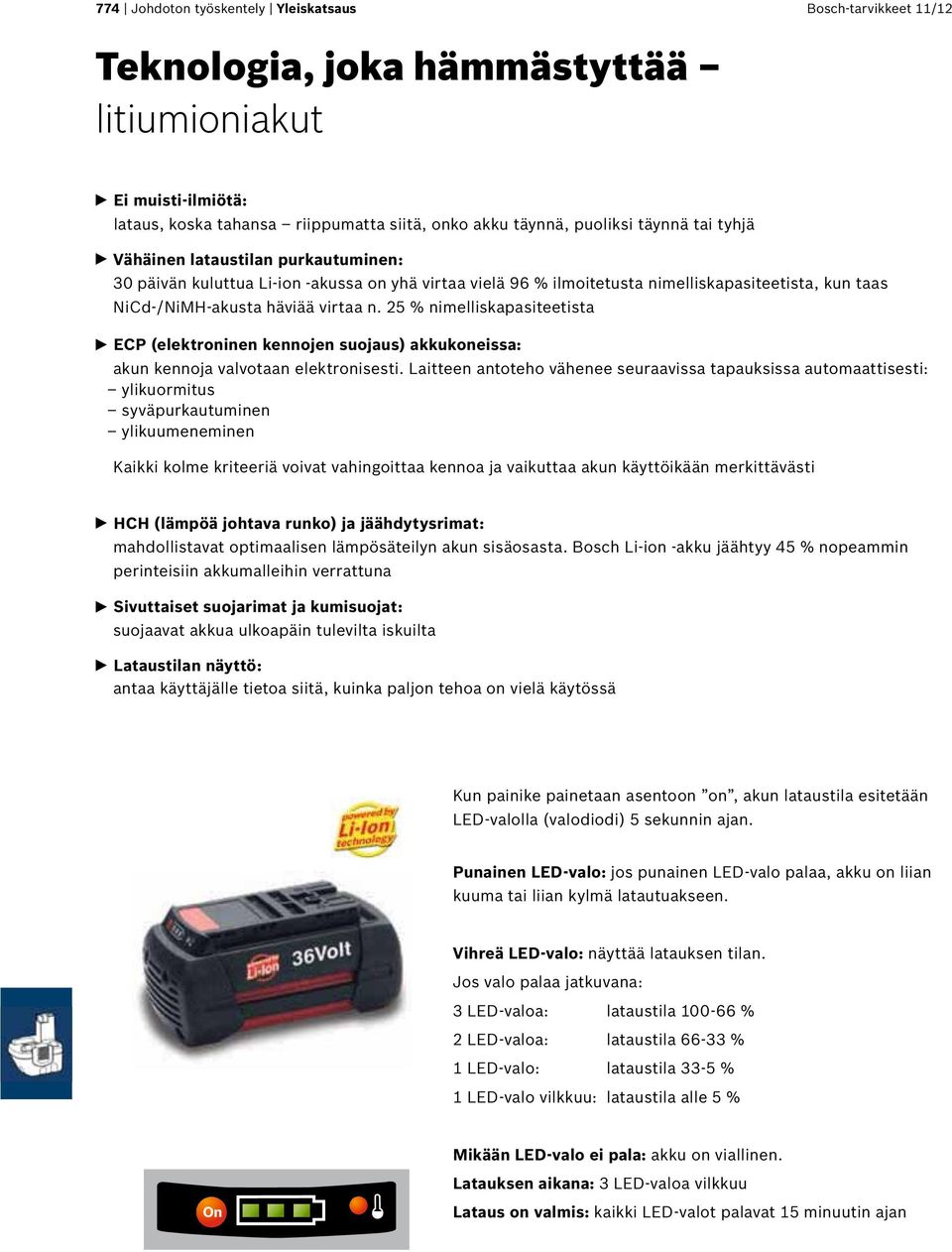

2 774 Johdoton työskentely Yleiskatsaus Bosch-tarvikkeet 11/12 Teknologia, joka hämmästyttää litiumioniakut Ei muisti-ilmiötä : lataus, koska tahansa riippumatta siitä, onko akku täynnä, puoliksi täynnä tai tyhjä Vähäinen lataustilan purkautuminen : 30 päivän kuluttua Li-ion -akussa on yhä virtaa vielä 96 % ilmoitetusta nimelliskapasiteetista, kun taas NiCd- / NiMH-akusta häviää virtaa n. 25 % nimelliskapasiteetista ECP (elektroninen kennojen suojaus) akkukoneissa: akun kennoja valvotaan elektronisesti. Laitteen antoteho vähenee seuraavissa tapauksissa automaattisesti: ylikuormitus syväpurkautuminen ylikuumeneminen Kaikki kolme kriteeriä voivat vahingoittaa kennoa ja vaikuttaa akun käyttöikään merkittävästi HCH (lämpöä johtava runko) ja jäähdytysrimat : mahdollistavat optimaalisen lämpösäteilyn akun sisäosasta. Bosch Li-ion -akku jäähtyy 45 % nopeammin perinteisiin akkumalleihin verrattuna Sivuttaiset suojarimat ja kumisuojat : suojaavat akkua ulkoapäin tulevilta iskuilta Lataustilan näyttö : antaa käyttäjälle tietoa siitä, kuinka paljon tehoa on vielä käytössä Kun painike painetaan asentoon on, akun lataustila esitetään LED-valolla (valodiodi) 5 sekunnin ajan. Punainen LED-valo: jos punainen LED-valo palaa, akku on liian kuuma tai liian kylmä latautuakseen. Vihreä LED-valo: näyttää latauksen tilan. Jos valo palaa jatkuvana: 3 LED-valoa: lataustila % 2 LED-valoa: lataustila % 1 LED-valo: lataustila 33-5 % 1 LED-valo vilkkuu: lataustila alle 5 % Mikään LED-valo ei pala: akku on viallinen. Latauksen aikana: 3 LED-valoa vilkkuu On Lataus on valmis: kaikki LED-valot palavat 15 minuutin ajan

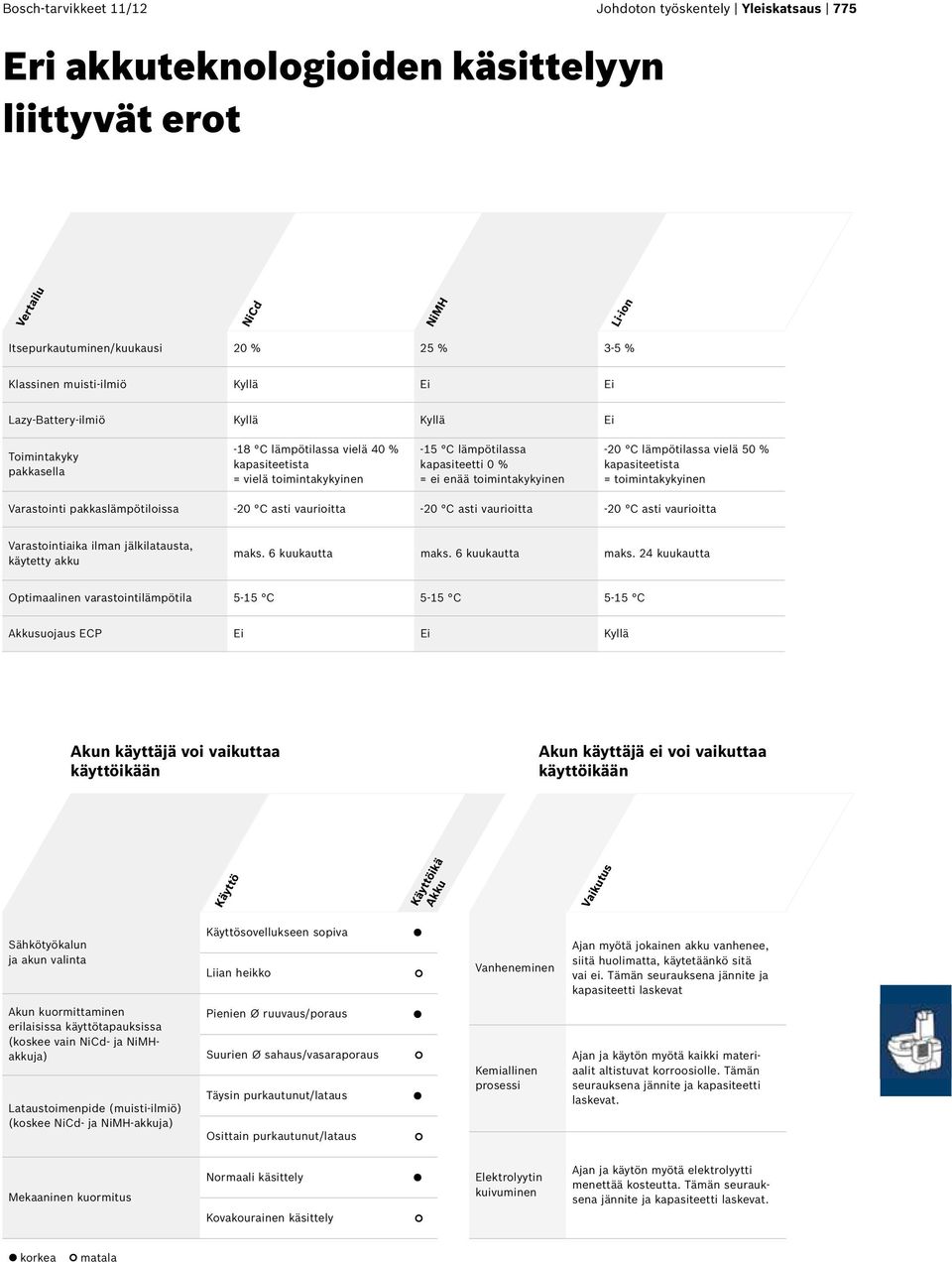

3 Bosch-tarvikkeet 11/12 Johdoton työskentely Yleiskatsaus 775 Eri akkuteknologioiden käsittelyyn liittyvät erot Vertailu NiCd NiMH Li-ion Itsepurkautuminen/kuukausi 20 % 25 % 3-5 % Klassinen muisti-ilmiö Kyllä Ei Ei Lazy-Battery-ilmiö Kyllä Kyllä Ei Toimintakyky pakkasella -18 C lämpötilassa vielä 40 % kapasiteetista = vielä toimintakykyinen -15 C lämpötilassa kapasiteetti 0 % = ei enää toimintakykyinen -20 C lämpötilassa vielä 50 % kapasiteetista = toimintakykyinen Varastointi pakkaslämpötiloissa -20 C asti vaurioitta -20 C asti vaurioitta -20 C asti vaurioitta Varastointiaika ilman jälkilatausta, käytetty akku maks. 6 kuukautta maks. 6 kuukautta maks. 24 kuukautta Optimaalinen varastointilämpötila 5-15 C 5-15 C 5-15 C Akkusuojaus ECP Ei Ei Kyllä Akun käyttäjä voi vaikuttaa käyttöikään Akun käyttäjä ei voi vaikuttaa käyttöikään Käyttö Käyttöikä Akku Vaikutus Sähkötyökalun ja akun valinta Käyttösovellukseen sopiva Liian heikko Vanheneminen Ajan myötä jokainen akku vanhenee, siitä huolimatta, käytetäänkö sitä vai ei. Tämän seurauksena jännite ja kapasiteetti laskevat Akun kuormittaminen erilaisissa käyttötapauksissa (koskee vain NiCd- ja NiMHakkuja) Lataustoimenpide (muisti-ilmiö) (koskee NiCd- ja NiMH-akkuja) Pienien Ø ruuvaus/poraus Suurien Ø sahaus/vasaraporaus Täysin purkautunut/lataus Osittain purkautunut/lataus Kemiallinen prosessi Ajan ja käytön myötä kaikki materiaalit altistuvat korroosiolle. Tämän seurauksena jännite ja kapasiteetti laskevat. Mekaaninen kuormitus Normaali käsittely Kovakourainen käsittely Elektrolyytin kuivuminen Ajan ja käytön myötä elektrolyytti menettää kosteutta. Tämän seurauksena jännite ja kapasiteetti laskevat. korkea matala

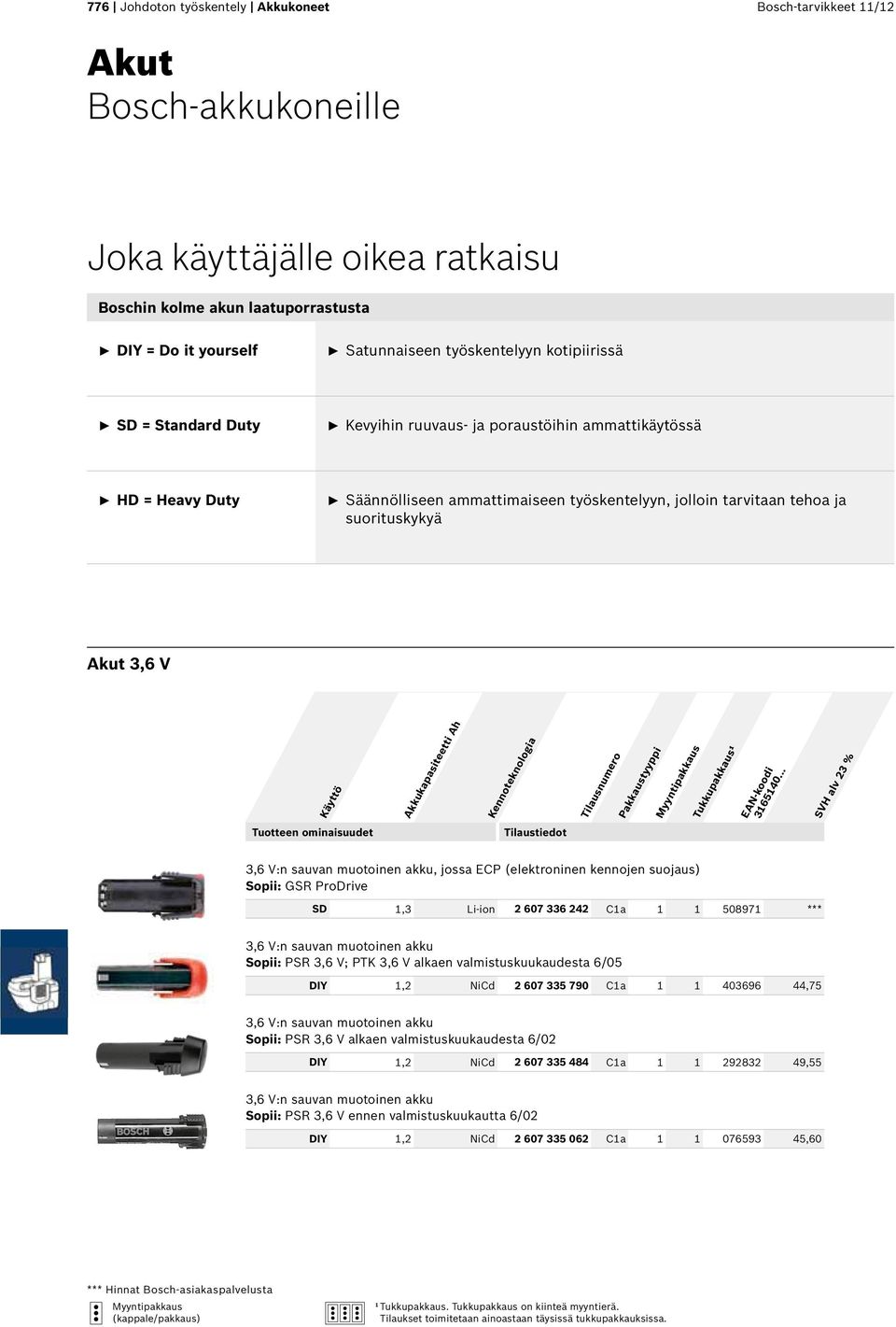

4 776 Johdoton työskentely Akkukoneet Bosch-tarvikkeet 11/12 Akut Bosch-akkukoneille Joka käyttäjälle oikea ratkaisu Boschin kolme akun laatuporrastusta DIY = Do it yourself Satunnaiseen työskentelyyn kotipiirissä SD = Standard Duty Kevyihin ruuvaus- ja poraustöihin ammattikäytössä HD = Heavy Duty Säännölliseen ammattimaiseen työskentelyyn, jolloin tarvitaan tehoa ja suorituskykyä Akut 3,6 V Käyttö Akkukapasiteetti Ah Kennoteknologia 3,6 V:n sauvan muotoinen akku, jossa ECP (elektroninen kennojen suojaus) Sopii: GSR ProDrive SD 1,3 Li-ion C1a *** 3,6 V:n sauvan muotoinen akku Sopii: PSR 3,6 V; PTK 3,6 V alkaen valmistuskuukaudesta 6/05 DIY 1,2 NiCd C1a ,75 3,6 V:n sauvan muotoinen akku Sopii: PSR 3,6 V alkaen valmistuskuukaudesta 6/02 DIY 1,2 NiCd C1a ,55 3,6 V:n sauvan muotoinen akku Sopii: PSR 3,6 V ennen valmistuskuukautta 6/02 DIY 1,2 NiCd C1a ,60 ¹Tukkupakkaus. Tukkupakkaus on kiinteä myyntierä.

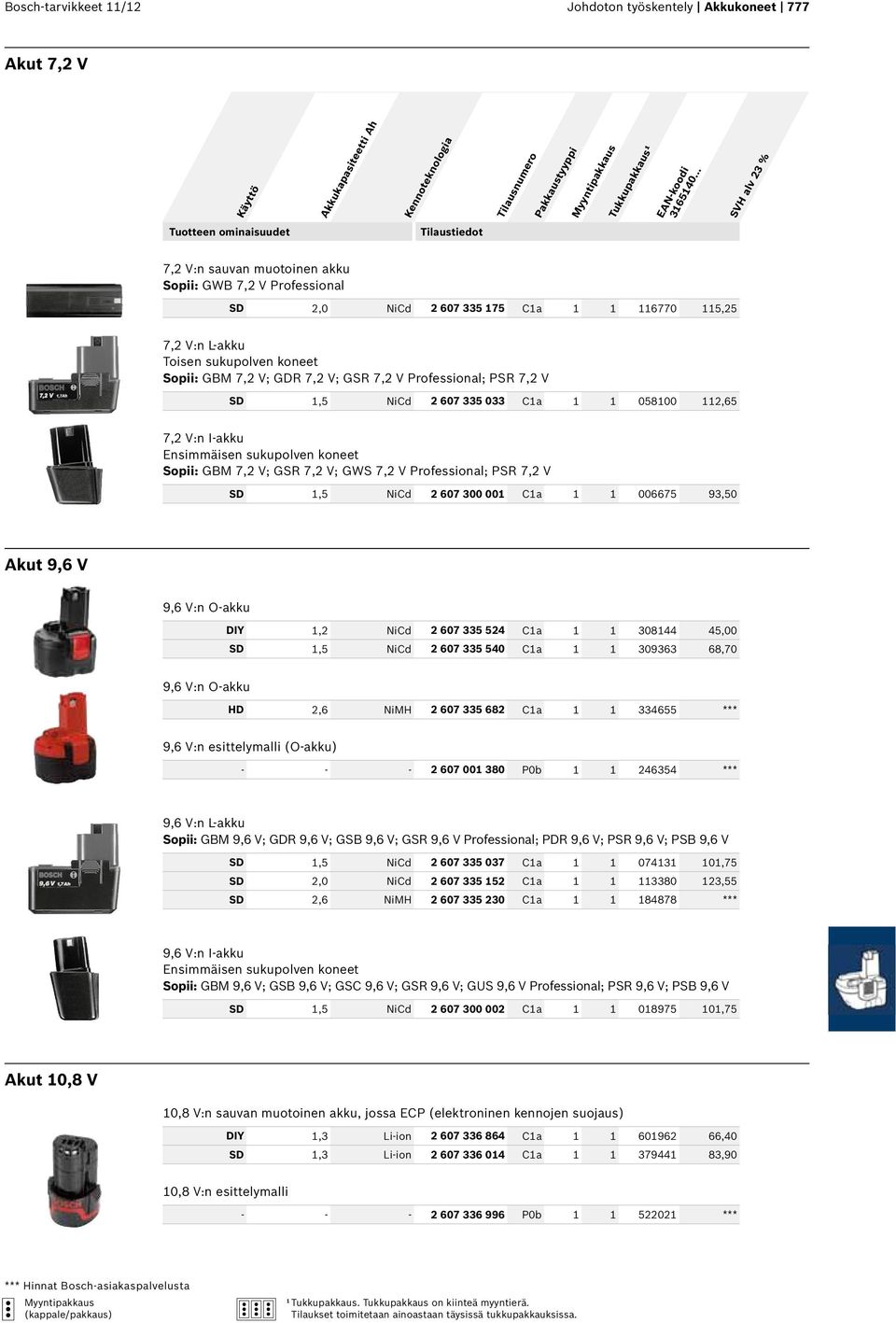

5 Bosch-tarvikkeet 11/12 Johdoton työskentely Akkukoneet 777 Akut 7,2 V Käyttö Akkukapasiteetti Ah Kennoteknologia 7,2 V:n sauvan muotoinen akku Sopii: GWB 7,2 V Professional SD 2,0 NiCd C1a ,25 7,2 V:n L-akku Toisen sukupolven koneet Sopii: GBM 7,2 V; GDR 7,2 V; GSR 7,2 V Professional; PSR 7,2 V SD 1,5 NiCd C1a ,65 7,2 V:n I-akku Ensimmäisen sukupolven koneet Sopii: GBM 7,2 V; GSR 7,2 V; GWS 7,2 V Professional; PSR 7,2 V SD 1,5 NiCd C1a ,50 Akut 9,6 V 9,6 V:n O-akku DIY 1,2 NiCd C1a ,00 SD 1,5 NiCd C1a ,70 9,6 V:n O-akku HD 2,6 NiMH C1a *** 9,6 V:n esittelymalli (O-akku) P0b *** 9,6 V:n L-akku Sopii: GBM 9,6 V; GDR 9,6 V; GSB 9,6 V; GSR 9,6 V Professional; PDR 9,6 V; PSR 9,6 V; PSB 9,6 V SD 1,5 NiCd C1a ,75 SD 2,0 NiCd C1a ,55 SD 2,6 NiMH C1a *** 9,6 V:n I-akku Ensimmäisen sukupolven koneet Sopii: GBM 9,6 V; GSB 9,6 V; GSC 9,6 V; GSR 9,6 V; GUS 9,6 V Professional; PSR 9,6 V; PSB 9,6 V SD 1,5 NiCd C1a ,75 Akut 10,8 V 10,8 V:n sauvan muotoinen akku, jossa ECP (elektroninen kennojen suojaus) DIY 1,3 Li-ion C1a ,40 SD 1,3 Li-ion C1a ,90 10,8 V:n esittelymalli P0b *** ¹ Tukkupakkaus. Tukkupakkaus on kiinteä myyntierä.

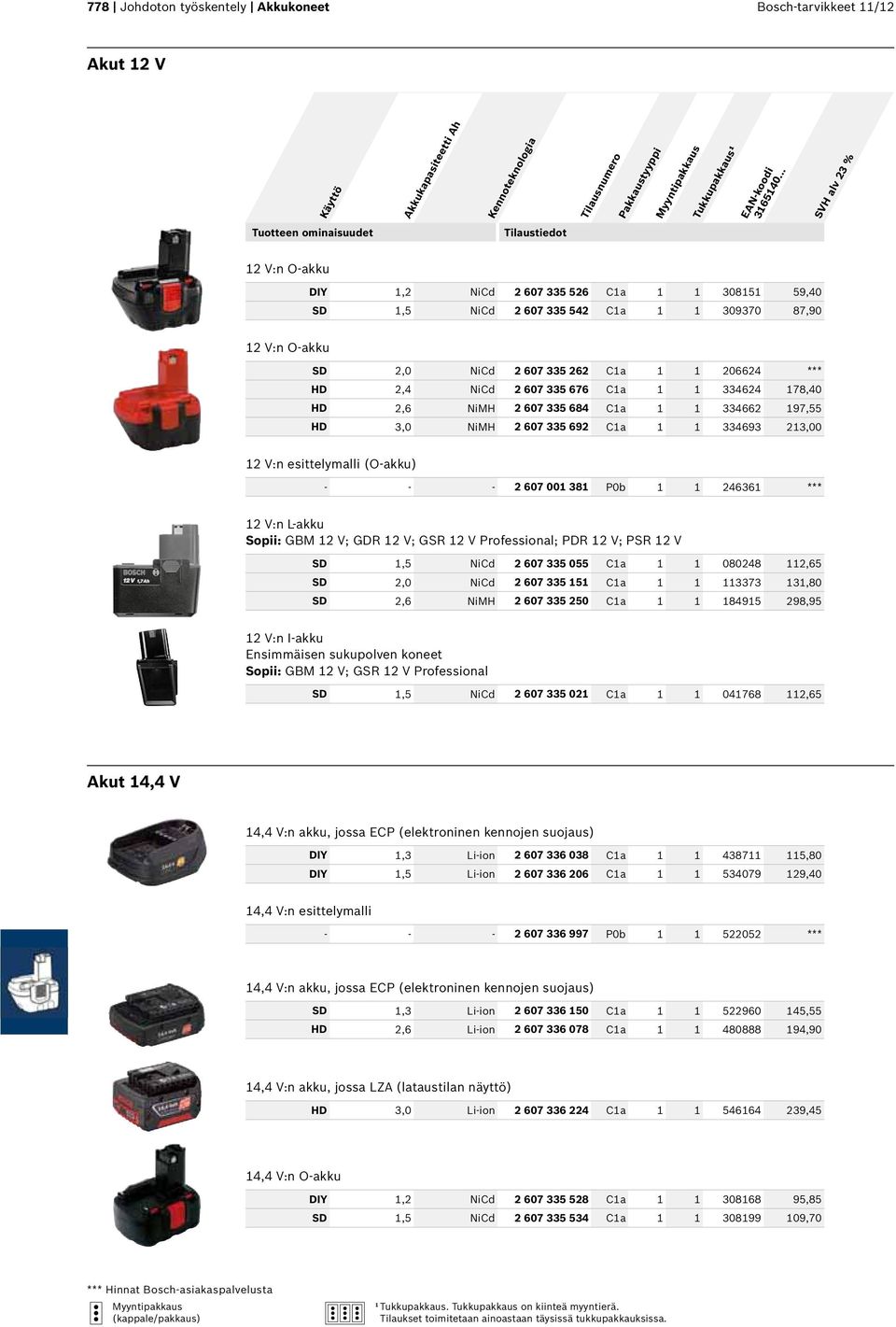

6 778 Johdoton työskentely Akkukoneet Bosch-tarvikkeet 11/12 Akut 12 V Käyttö Akkukapasiteetti Ah Kennoteknologia 12 V:n O-akku DIY 1,2 NiCd C1a ,40 SD 1,5 NiCd C1a ,90 12 V:n O-akku SD 2,0 NiCd C1a *** HD 2,4 NiCd C1a ,40 HD 2,6 NiMH C1a ,55 HD 3,0 NiMH C1a ,00 12 V:n esittelymalli (O-akku) P0b *** 12 V:n L-akku Sopii: GBM 12 V; GDR 12 V; GSR 12 V Professional; PDR 12 V; PSR 12 V SD 1,5 NiCd C1a ,65 SD 2,0 NiCd C1a ,80 SD 2,6 NiMH C1a ,95 12 V:n I-akku Ensimmäisen sukupolven koneet Sopii: GBM 12 V; GSR 12 V Professional SD 1,5 NiCd C1a ,65 Akut 14,4 V 14,4 V:n akku, jossa ECP (elektroninen kennojen suojaus) DIY 1,3 Li-ion C1a ,80 DIY 1,5 Li-ion C1a ,40 14,4 V:n esittelymalli P0b *** 14,4 V:n akku, jossa ECP (elektroninen kennojen suojaus) SD 1,3 Li-ion C1a ,55 HD 2,6 Li-ion C1a ,90 14,4 V:n akku, jossa LZA (lataustilan näyttö) HD 3,0 Li-ion C1a ,45 14,4 V:n O-akku DIY 1,2 NiCd C1a ,85 SD 1,5 NiCd C1a ,70 ¹Tukkupakkaus. Tukkupakkaus on kiinteä myyntierä.

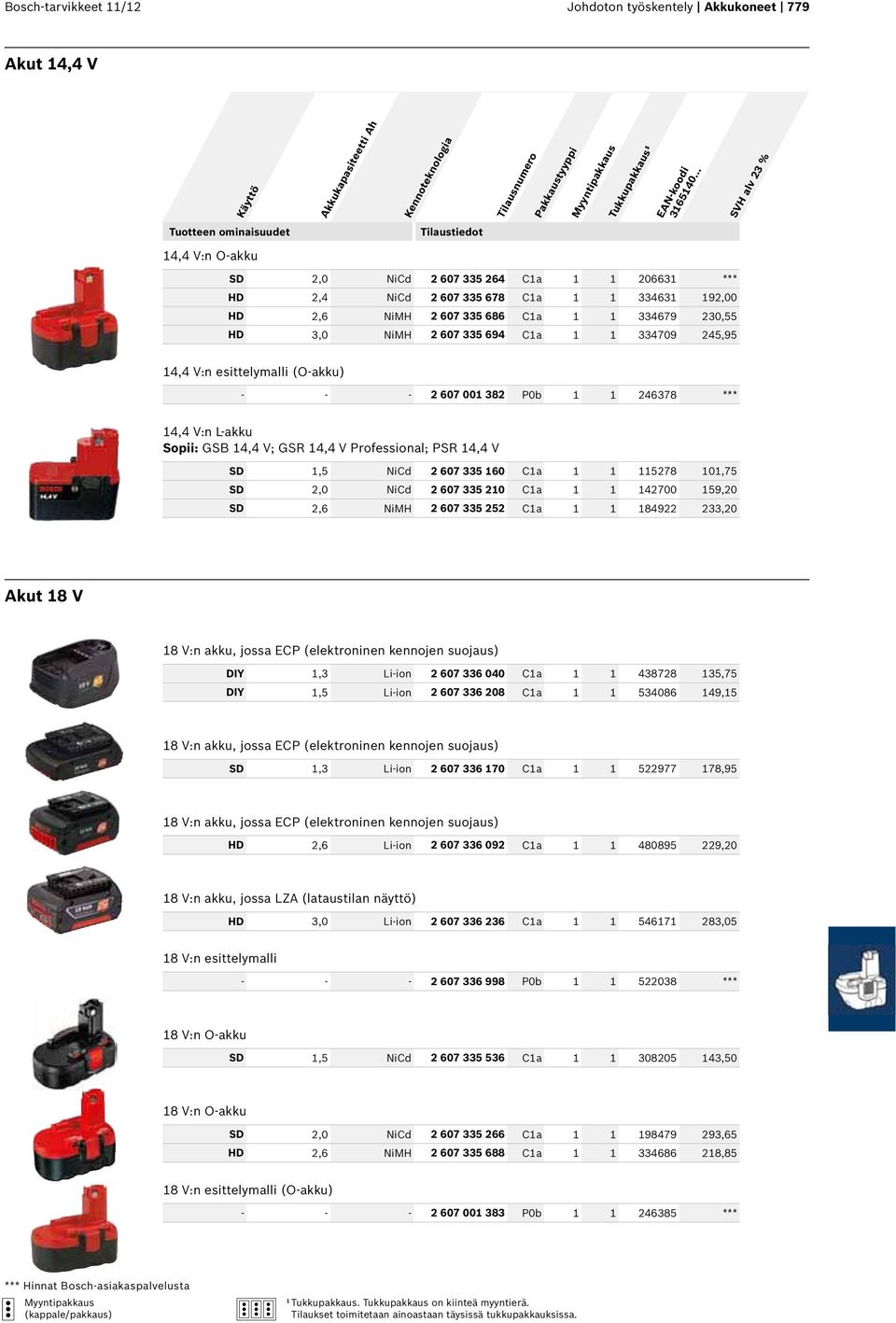

7 Bosch-tarvikkeet 11/12 Johdoton työskentely Akkukoneet 779 Akut 14,4 V Käyttö Akkukapasiteetti Ah Kennoteknologia 14,4 V:n O-akku SD 2,0 NiCd C1a *** HD 2,4 NiCd C1a ,00 HD 2,6 NiMH C1a ,55 HD 3,0 NiMH C1a ,95 14,4 V:n esittelymalli (O-akku) P0b *** 14,4 V:n L-akku Sopii: GSB 14,4 V; GSR 14,4 V Professional; PSR 14,4 V SD 1,5 NiCd C1a ,75 SD 2,0 NiCd C1a ,20 SD 2,6 NiMH C1a ,20 Akut 18 V 18 V:n akku, jossa ECP (elektroninen kennojen suojaus) DIY 1,3 Li-ion C1a ,75 DIY 1,5 Li-ion C1a ,15 18 V:n akku, jossa ECP (elektroninen kennojen suojaus) SD 1,3 Li-ion C1a ,95 18 V:n akku, jossa ECP (elektroninen kennojen suojaus) HD 2,6 Li-ion C1a ,20 18 V:n akku, jossa LZA (lataustilan näyttö) HD 3,0 Li-ion C1a ,05 18 V:n esittelymalli P0b *** 18 V:n O-akku SD 1,5 NiCd C1a ,50 18 V:n O-akku SD 2,0 NiCd C1a ,65 HD 2,6 NiMH C1a ,85 18 V:n esittelymalli (O-akku) P0b *** ¹ Tukkupakkaus. Tukkupakkaus on kiinteä myyntierä.

8 780 Johdoton työskentely Akkukoneet Bosch-tarvikkeet 11/12 Akut 24 V Käyttö Akkukapasiteetti Ah Kennoteknologia 24 V:n O-akku Ei mallille GBH 24 V. SD 1,5 NiCd C1a *** 24 V:n O-akku Voidaan käyttää kaikissa O-akulla varustetuissa akkukoneissa. HD 2,4 NiCd C1a ,85 HD 2,6 NiMH C1a ,70 HD 3,0 NiMH C1a *** 24 V:n esittelymalli (O-akku) P0b *** 24 V:n akku lataustilan näyttöineen Sopii: GBH 24 VRE Professional HD 1,7 NiCd C1a ,90 HD 3,0 NiCd C1a ,50 Akut 36 V 36 V:n akku, jossa ECP (elektroninen kennojen suojaus) ja LZA (lataustilan näyttö) HD 1,3 Li-ion C1a *** 36 V:n akku, jossa ECP (elektroninen kennojen suojaus) ja LZA (lataustilan näyttö) HD 2,6 Li-ion C1a ,00 36 V:n esittelymalli P0b *** ¹Tukkupakkaus. Tukkupakkaus on kiinteä myyntierä.

9 Bosch-tarvikkeet 11/12 Johdoton työskentely Yleiskatsaus 781 Litiumionilatauslaitteet Turbo-lataavalla latauslaitteella on asymptoottinen latausalgoritmi, joka lataa akun taas 80 %:sesti täyteen 25 minuutissa. Koska Li-ion -akuissa ei ole muisti-ilmiötä, akku voidaan ladata milloin tahansa. 100 % 80 % 60 % 40 % 20 % 0 % Li-ion -latauslaitteen latausalgoritmi Perinteisen latauslaitteen latausalgoritmi Koska akku lämpenee käytössä jopa 70 C lämpötilaan, latauslaitteen sisään rakennettu ilmajäähdytys puhaltaa akun läpi raitista ilmaa. Tämä vähentää latausaikaa oleellisesti, koska akku latautuu vain lämpötiloissa 0-45 C akun pitkän käyttöiän takaamiseksi.

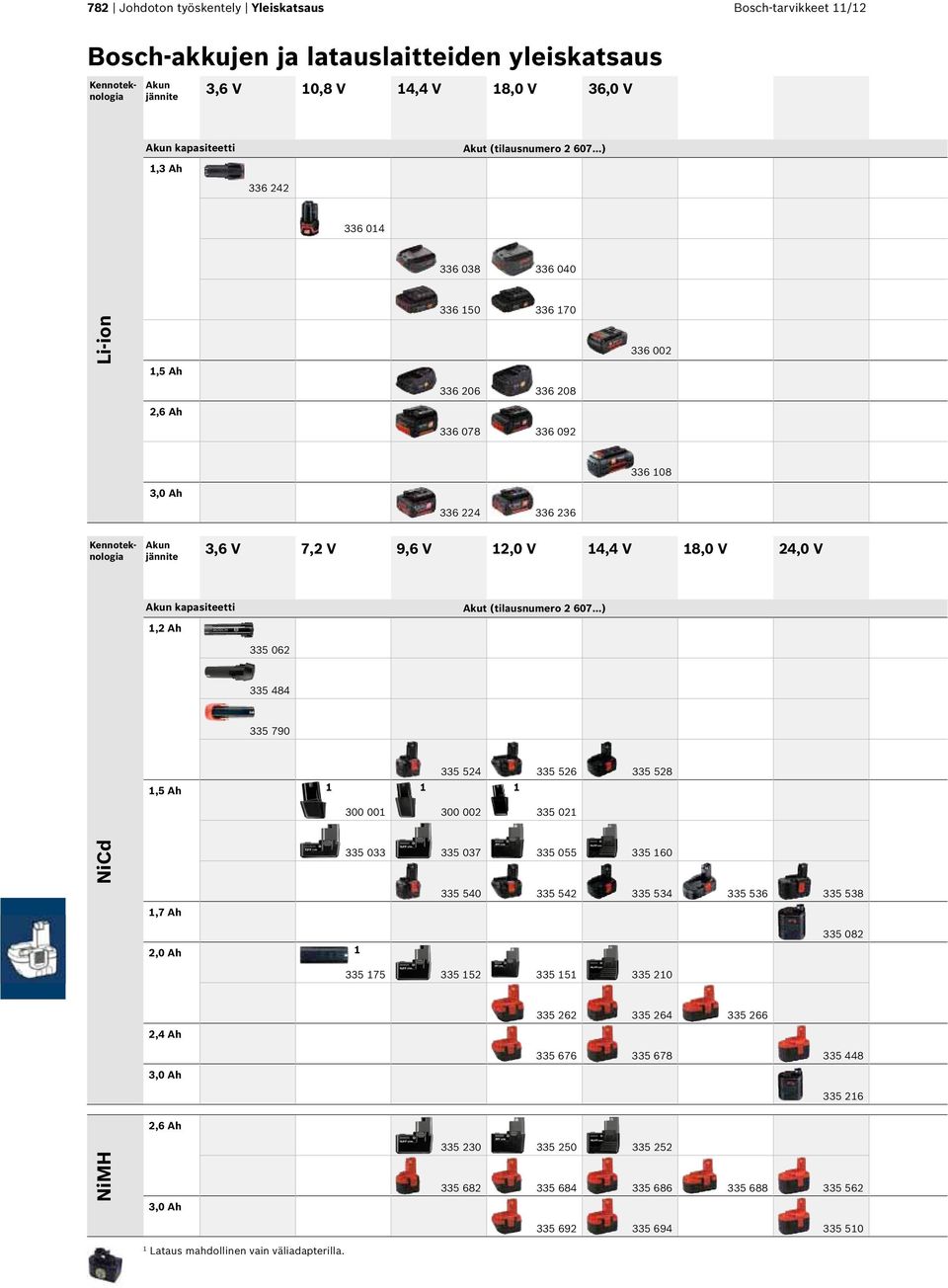

10 782 Johdoton työskentely Yleiskatsaus Bosch-tarvikkeet 11/12 Bosch-akkujen ja latauslaitteiden yleiskatsaus Kennoteknologia Kennoteknologia Akun jännite 3,6 V 10,8 V 14,4 V 18,0 V 36,0 V Akun kapasiteetti 1,3 Ah Akut (tilausnumero ) Li-ion 1,5 Ah ,6 Ah ,0 Ah Akun jännite 3,6 V 7,2 V 9,6 V 12,0 V 14,4 V 18,0 V 24,0 V Akun kapasiteetti 1,2 Ah Akut (tilausnumero ) ,5 Ah NiCd 1,7 Ah ,0 Ah ,4 Ah ,0 Ah ,6 Ah NiMH 3,0 Ah Lataus mahdollinen vain väliadapterilla

11 Bosch-tarvikkeet 11/12 Johdoton työskentely Yleiskatsaus 783 AL 1115 CV AL 1130 CV AL 1820 CV AL 1860 CV AL 2204 CV AL 2215 CV AL 3640 CV Latauslaitteet (tilausnumero ) Latausajat (min.) 2 Akun kapasiteetti 1,3 Ah ,5 Ah ,6 Ah ,0 Ah AL 2404 AL 2422 DC AL 2425 DV AL 2450 DV Latauslaitteet (tilausnumero ) Latausajat (min.) 2 Akun kapasiteetti 1,2 Ah ,5 Ah ,7 Ah 2,0 Ah ,4 Ah 3,0 Ah 2,6 Ah ,0 Ah 2 Ilmoitetut latausajat vastaavat noin-aikoja mitattuna huoneen lämpötilassa 20 C/68 F. Akun lataustila, ikä ja lämpötila vaikuttavat oleellisesti latausaikoihin.

12 784 Johdoton työskentely Latauslaitteet Bosch-tarvikkeet 11/12 Latauslaitteet Bosch-akuille Latauslaite AL 2404 lataa kaikki APT-kiinnityspäällä varustetut 7,2-24 V:n akut. Led-näyttö informoi latauslaitteen käyttötilasta ja akun lataustilasta. Latauslaite AL 60 DC 2422 on tarkoitettu erityisesti käytettäväksi henkilö-/kuorma-autoissa (12/24 V). Delta Voltagelatausvirran poiskytkennällä. Käyttö tasavirtalähteestä (savukkeensytytin). Latauslaite AL 2450 DV kaikille Bosch-akuille. Pikalatauslaite, jonka latausta ohjataan Delta-Voltage-valvonnalla ja akustisella hälytysmerkillä. Latauslaite AL 3640 CV kaikille Boschin 36 V:n Li-ion -akuille. Erityisen latausmenetelmän ansiosta saavutetaan 80 % akun kapasiteetista 25 minuutin sisällä. Akun latauslaitteet 2,4 V NiCd Latausvirta A Liitäntäjännite (-jännitteet) V Maakohtainen malli Vakiolatauslaite mallille PSR 2,4 V alkaen valmistuskuukaudesta 06/2002 0,2 230 EU C0a *** 0,2 230 UK C0a *** Akkujen latauslaitteet 3,6 V NiCd Vakiolatauslaite mallille PSR 3,6 V ja PTK 3,6 V, alkaen valmistuskuukaudesta 06/2002 0,2 230 EU C0a *** 0,2 230 UK C0a *** ¹Tukkupakkaus. Tukkupakkaus on kiinteä myyntierä.

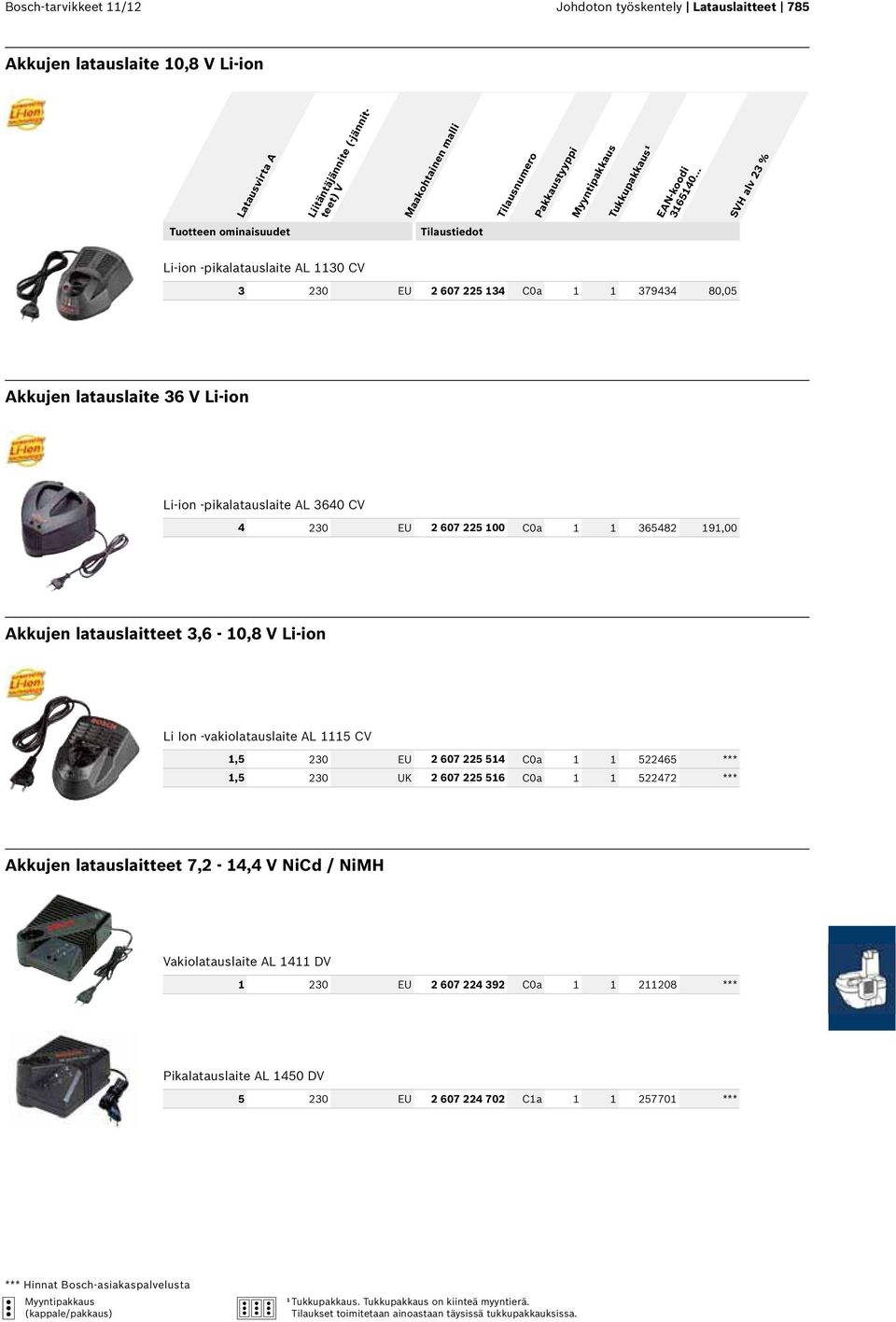

13 Bosch-tarvikkeet 11/12 Johdoton työskentely Latauslaitteet 785 Akkujen latauslaite 10,8 V Li-ion Latausvirta A Liitäntäjännite (-jännitteet) V Maakohtainen malli Li-ion -pikalatauslaite AL 1130 CV EU C0a ,05 Akkujen latauslaite 36 V Li-ion Li-ion -pikalatauslaite AL 3640 CV EU C0a ,00 Akkujen latauslaitteet 3,6-10,8 V Li-ion Li Ion -vakiolatauslaite AL 1115 CV 1,5 230 EU C0a *** 1,5 230 UK C0a *** Akkujen latauslaitteet 7,2-14,4 V NiCd / NiMH Vakiolatauslaite AL 1411 DV EU C0a *** Pikalatauslaite AL 1450 DV EU C1a *** ¹ Tukkupakkaus. Tukkupakkaus on kiinteä myyntierä.

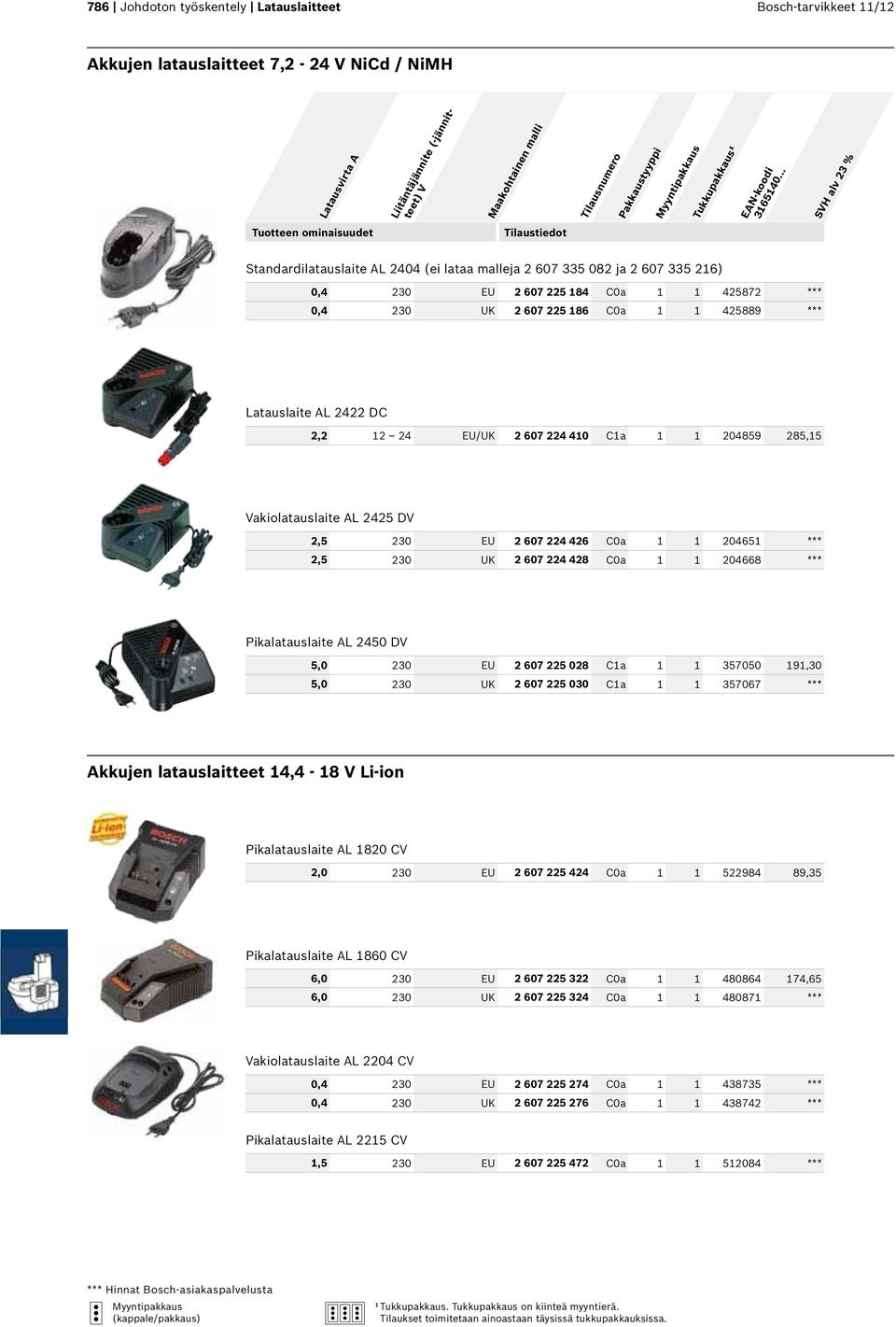

14 786 Johdoton työskentely Latauslaitteet Bosch-tarvikkeet 11/12 Akkujen latauslaitteet 7,2-24 V NiCd / NiMH Latausvirta A Liitäntäjännite (-jännitteet) V Maakohtainen malli Standardilatauslaite AL 2404 (ei lataa malleja ja ) 0,4 230 EU C0a *** 0,4 230 UK C0a *** Latauslaite AL 2422 DC 2, EU/UK C1a ,15 Vakiolatauslaite AL 2425 DV 2,5 230 EU C0a *** 2,5 230 UK C0a *** Pikalatauslaite AL 2450 DV 5,0 230 EU C1a ,30 5,0 230 UK C1a *** Akkujen latauslaitteet 14,4-18 V Li-ion Pikalatauslaite AL 1820 CV 2,0 230 EU C0a ,35 Pikalatauslaite AL 1860 CV 6,0 230 EU C0a ,65 6,0 230 UK C0a *** Vakiolatauslaite AL 2204 CV 0,4 230 EU C0a *** 0,4 230 UK C0a *** Pikalatauslaite AL 2215 CV 1,5 230 EU C0a *** ¹Tukkupakkaus. Tukkupakkaus on kiinteä myyntierä.

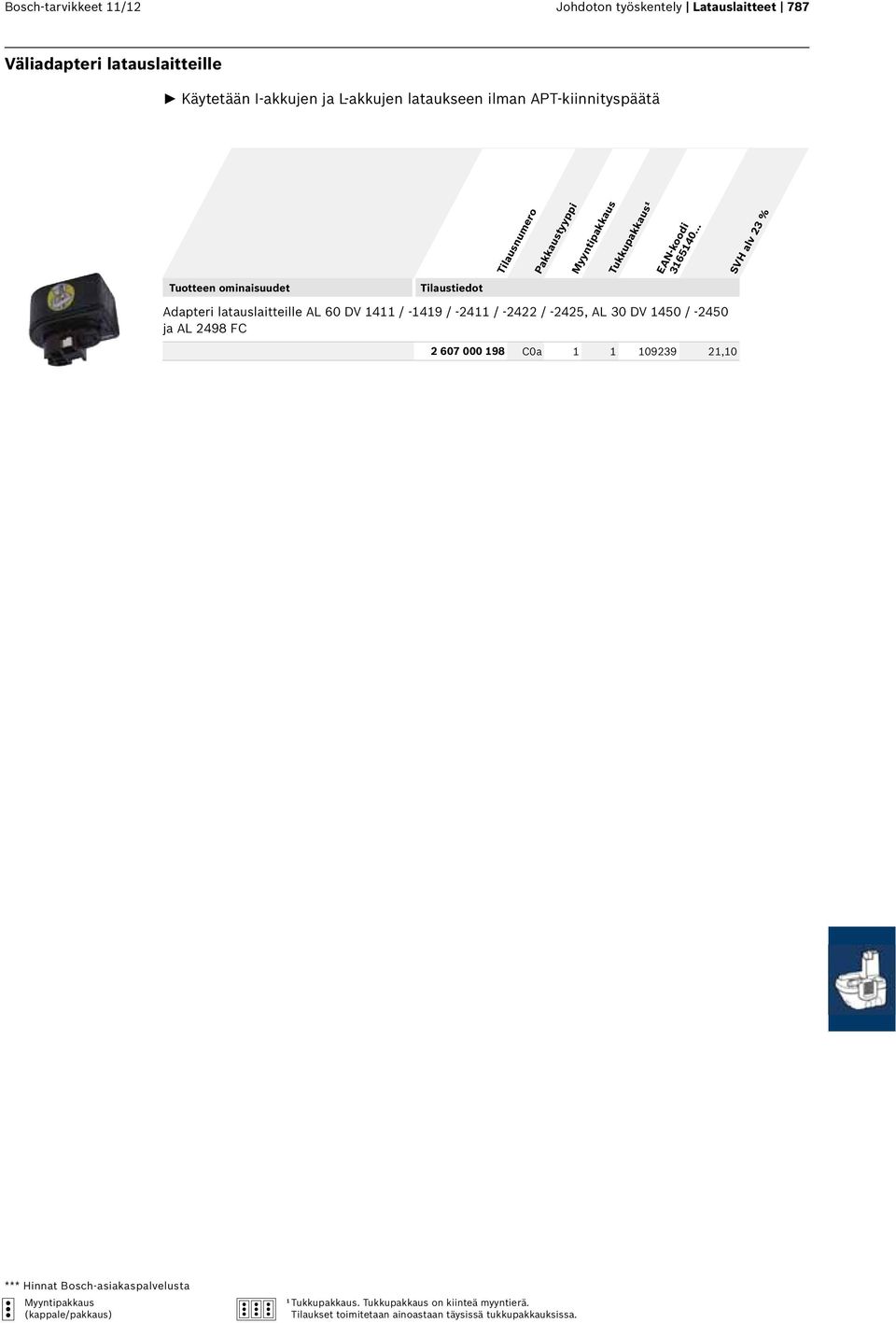

15 Bosch-tarvikkeet 11/12 Johdoton työskentely Latauslaitteet 787 Väliadapteri latauslaitteille Käytetään I-akkujen ja L-akkujen lataukseen ilman APT-kiinnityspäätä Adapteri latauslaitteille AL 60 DV 1411 / / / / -2425, AL 30 DV 1450 / ja AL 2498 FC C0a ,10 ¹ Tukkupakkaus. Tukkupakkaus on kiinteä myyntierä.

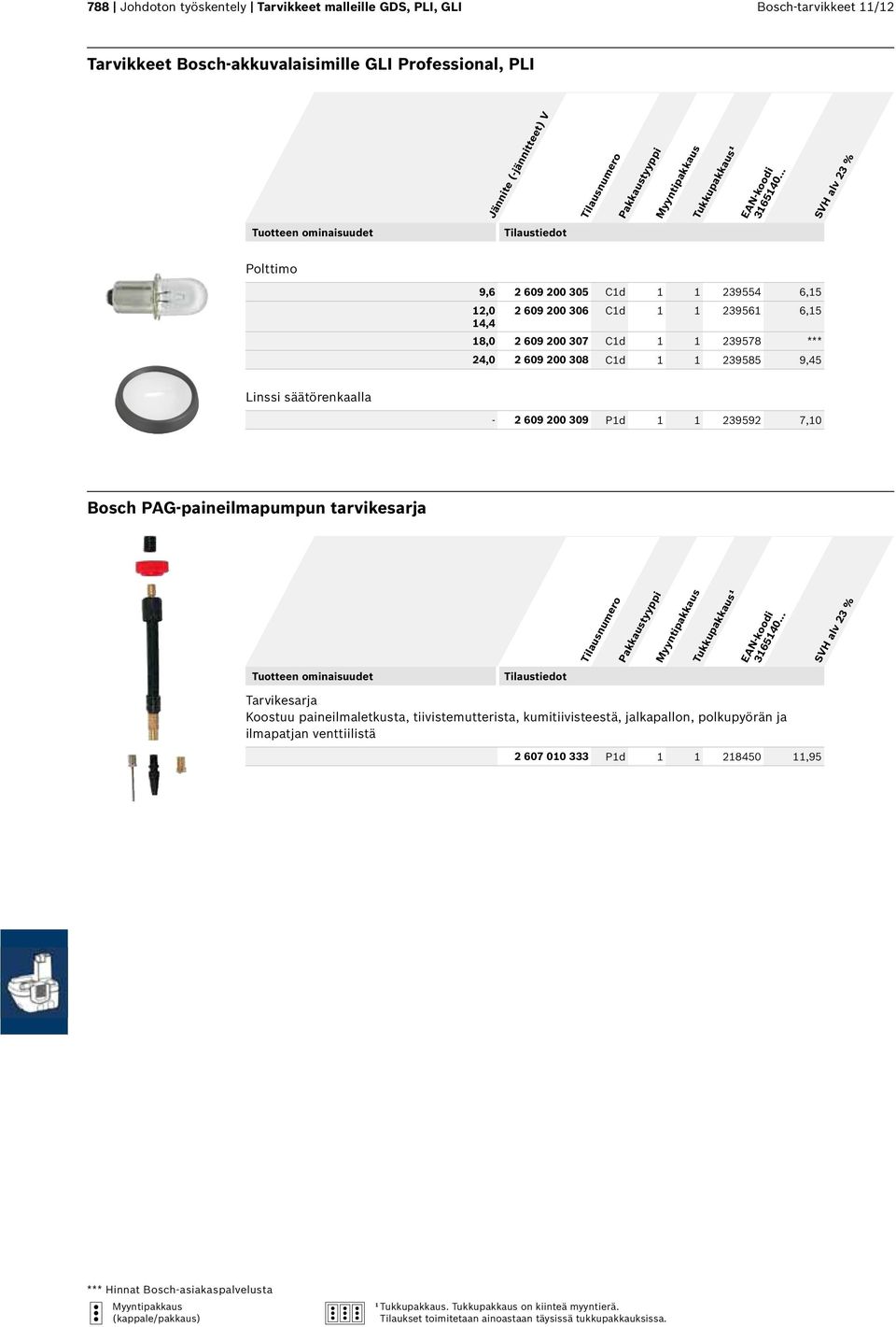

16 788 Johdoton työskentely Tarvikkeet malleille GDS, PLI, GLI Bosch-tarvikkeet 11/12 Tarvikkeet Bosch-akkuvalaisimille GLI Professional, PLI Jännite (-jännitteet) V Polttimo 9, C1d ,15 12, C1d ,15 14,4 18, C1d *** 24, C1d ,45 Linssi säätörenkaalla P1d ,10 Bosch PAG-paineilmapumpun tarvikesarja Tarvikesarja Koostuu paineilmaletkusta, tiivistemutterista, kumitiivisteestä, jalkapallon, polkupyörän ja ilmapatjan venttiilistä P1d ,95 ¹Tukkupakkaus. Tukkupakkaus on kiinteä myyntierä.
