1 Sisältö Toimivuuden tarkistus 2.0 Poranterät 2.1 Riimerinkärjet 2.2 Jyrsimet 2.3 Kierreleikkurit 2.4 Poranohjaimet, joissa hammastettu kärki 2.5 Poranohjaimet 2.6 Kohdistimet 2.7 Teräväkärkinen kohdistin 2.8 Pikaliittimillä varustetut instrumentit 2.9 Ruuvimitat 2.10 Kuulalukitsimella varustetut instrumentit 2.11 Kompressiolaitteet 2.12 Ruuvimeisselit 2.13 Kuusiokanta- tai kuusikoloruuvein varustetut instrumentit 2.14 Lenkki-, kiinto- ja holkkiavaimet 2.15 Instrumentit, joissa on sovituskärki 2.16 Varrelliset tai holkilliset instrumentit 2.17 Impaktorit 2.18 Instrumentit, joissa on kierteellisiä osia 2.19 Kierreliitoksin varustetut instrumentit 2.20 Sisäänvienti- ja poistoinstrumentit 2.21 Muovisin kädensijoin varustetut instrumentit 2.22 Karat ja johtopiikit 2.23 Riimerivarret 2.24 Taivutusraudat 2.25 Repositio-, luunpito- ja levityspihdit 2.26 Retraktorit ja luukoukut 2.27 Terät 2.28 Katkaisu- ja taivutuspihdit 2.29 Cerclage-instrumentit 2.30 Eloksoidusta alumiinista valmistetut osat 2.31 Paineilmasuutin ja -putki 2.32 Levyntaivutin, pöytämalli 2.33 Levyntaivutuspihdit 2.34 Muovi-instrumentit ja-osat sekä kumiletkut 2.35 Paineilmaletkujen liittimet 2.36 Eloksoidusta alumiinista valmistetut säilytys-ja sterilointilaatikot 2.37 SynFrame liitin leikkauspöytään kiinnittämistä varten 2.38 Kollineaarinen reduktiopidike Istukalliset instrumentit 2.40 Kalvimien ja poranterien kiinnitysholkki/pysäytin 2.41 Light cables 2.42

13 Kuusiokanta- tai kuusikoloruuvein varustetut instrumentit 2.14 Lenkki-, kiinto- ja holkkiavaimet 2.15 Instrumentit, joissa on sovituskärki 2.16 Varrelliset tai holkilliset instrumentit 2.

2 Poranterät 2.1 Poranterä on tylsä, vääntynyt tai murtunut, ei pyöri tasaisesti, takoo porattaessa ja voi sen vuoksi rikkoontua.

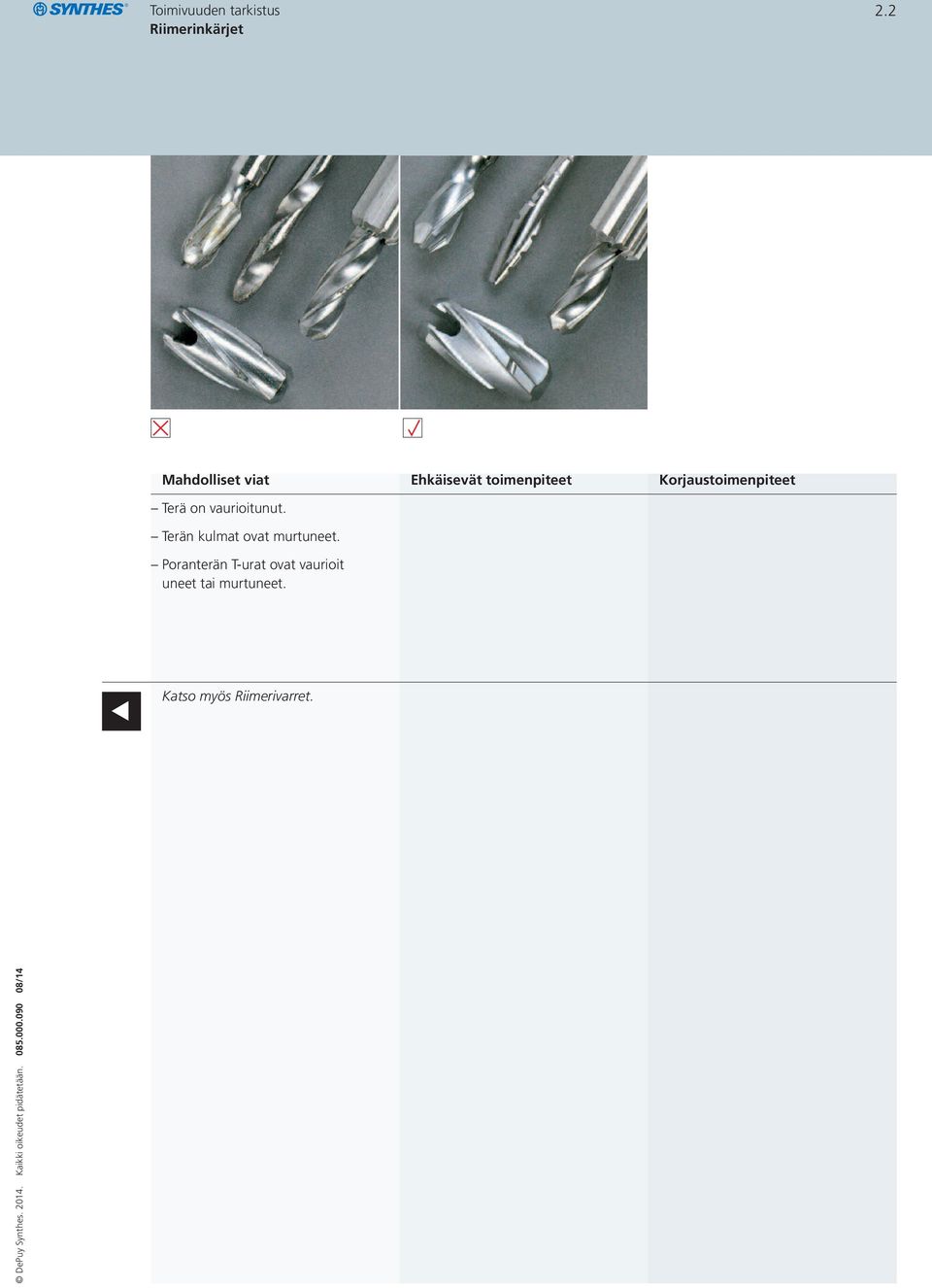

3 Riimerinkärjet 2.2 Terä on vaurioitunut. Terän kulmat ovat murtuneet. Poranterän T-urat ovat vaurioit uneet tai murtuneet. Katso myös Riimerivarret.

4 Jyrsimet 2.3 Kartiomainen tai sivulta leikkaava terä on vaurioitunut tai tylsä. Keskitystappi on vioittunut.

5 Kierreleikkurit 2.4 Kierre on vioittunut. Hampaat ovat murtuneet tai kuluneet. Instrumentti on vääntynyt tai kiertynyt. Pikaliitinosa on vioittunut.

6 Poranohjaimet, joissa hammastettu kärki 2.5 Hampaat ovat vaurioituneet tai kuluneet. Vaihda instrumentti. Ohjainholkki on vääntynyt ja tukossa.

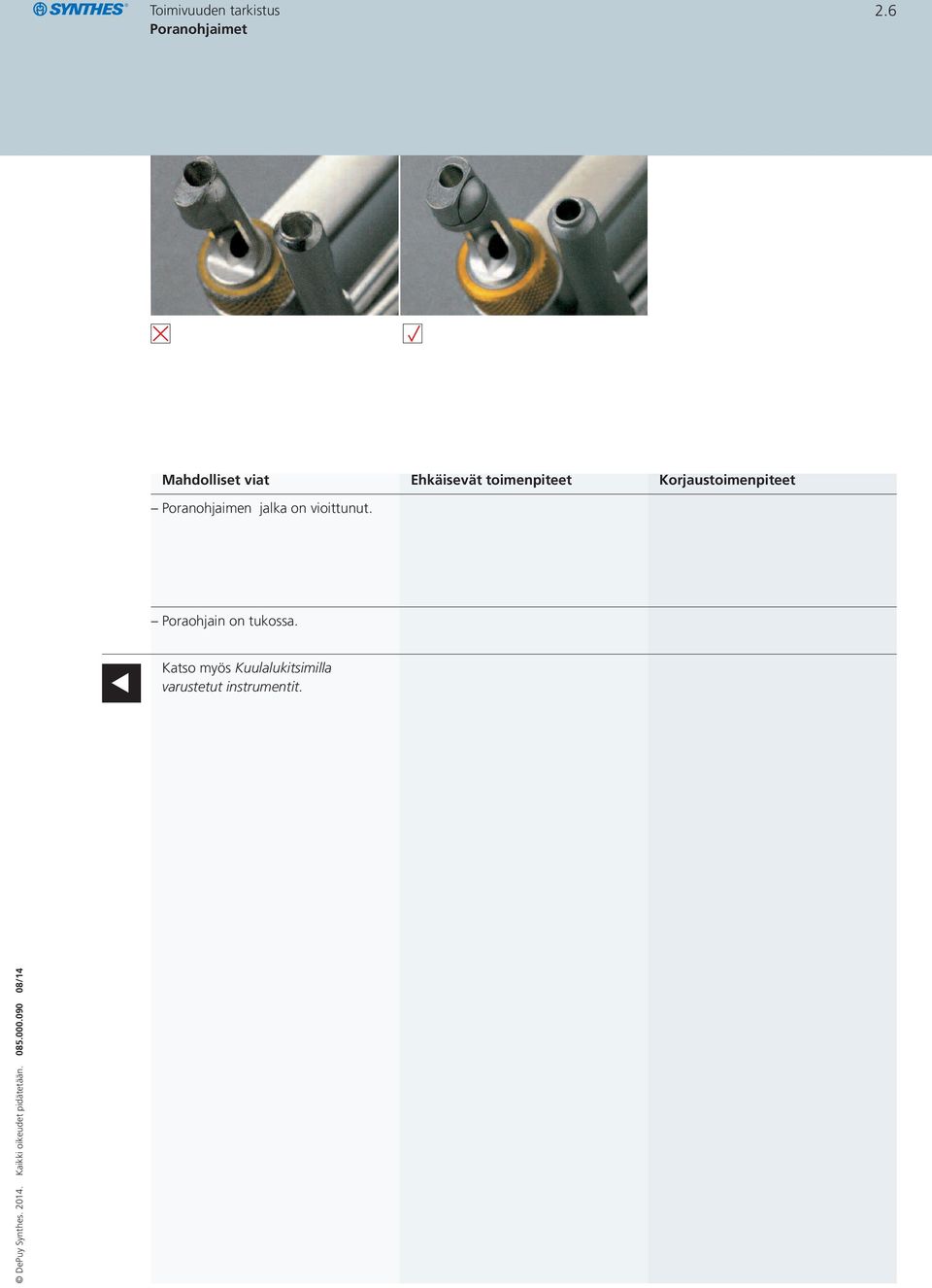

7 Poranohjaimet 2.6 Poranohjaimen jalka on vioittunut. Poraohjain on tukossa. Katso myös Kuulalukitsimilla varustetut instrumentit.

8 Kohdistimet 2.7 Kohdistimen tähtäys ei ole enää tarkka. Putki on vioittunut. Porausreikä on laajentunut. Katso myös Instrumentit, joissa on sovituskärki.

9 Teräväkärkinen kohdistin 2.8 Akselivika; poranterän ohjaus ja kärki eivät ole linjassa. Kärki on vioittunut. Instrumenttia on porattu.

10 Pikaliittimillä varustetut instrumentit 2.9 Liitinosa ei liiku hyvin, vaan rajoitetusti. Instrumentin kiinnitys ei onnistu. Katso myös Muovisin kädensijoin varustetut instrumentit.

11 Ruuvimitat 2.10 Mittahaka on vääntynyt tai murtunut. Asteikko ei ole enää luettavissa. Katso myös Kuulalukitsimella varustet ut instrumentit.

12 Kuulalukitsimella varustetut instrumentit 2.11 Kuula on juuttunut kiinni. Kuula on hävinnyt.

13 Kompressiolaitteet 2.12 Levyn kompressiohakanen on vääntynyt tai murtunut. Ohjaintappi on vääntynyt. Kuusiokanta- tai kiristysruuvi on vioittunut. Kiristysruuvin liikkuvuus on rajoittunut. Katso myös Kierteelliset instrumentit ja Kuusiokanta- tai kuusiokoloruuvein varustetut instrumentit.

Ohjaintappi on vääntynyt. Kuusiokanta- tai kiristysruuvi on vioittunut.

14 Ruuvimeisselit 2.13 Kuusiokanta on vioittunut. Jousen toiminta tai pitoholkin pitovoima on puutteellinen, kärki on vioittunut.

15 Kuusiokanta- tai kuusikoloruuvein varustetut instrumentit 2.14 Kuusiokanta on kulunut tai vääntynyt. Kuusiokolo on laajentunut.

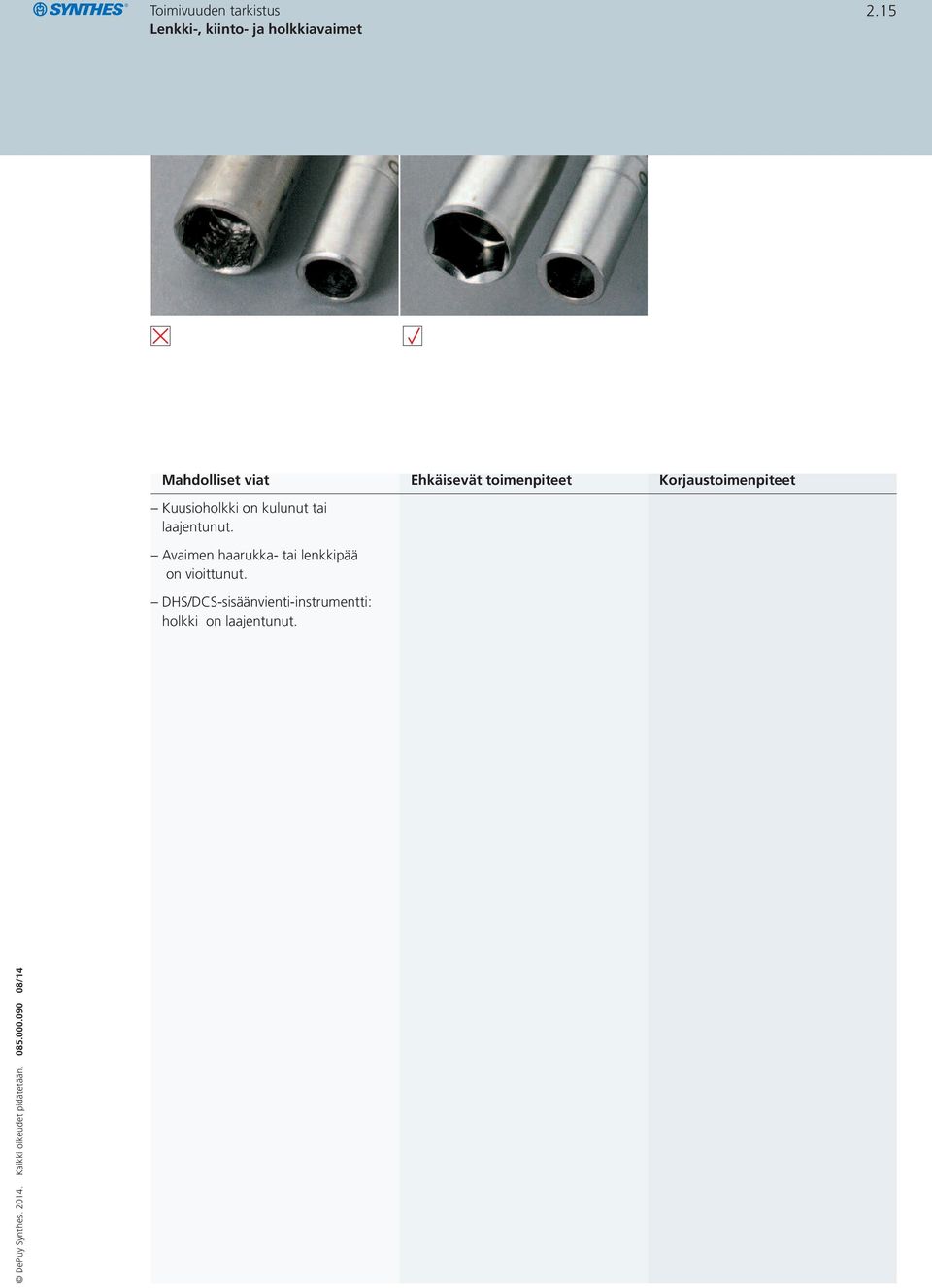

16 Lenkki-, kiinto- ja holkkiavaimet 2.15 Kuusioholkki on kulunut tai laajentunut. Avaimen haarukka- tai lenkkipää on vioittunut. DHS/DCS-sisäänvienti-instrumentti: holkki on laajentunut.

17 Instrumentit, joissa on sovituskärki 2.16 Kärki tai kärjet ovat vääntyneet, kiertyneet tai murtuneet.

18 Varrelliset tai holkilliset instrumentit 2.17 Holkki tai varsi on vääntynyt tai tukossa.

19 Impaktorit 2.18 Kärki on vaurioitunut. Aseta impaktorin kärki tarkalleen levyn reikään ennen lyömistä. Muovikärki on murtunut.

20 Instrumentit, joissa on kierteellisiä osia 2.19 Auki ja kiinni kiertäminen on vaikeaa. Kierre on vioittunut.

21 Kierreliitoksin varustetut instrumentit 2.20 Kierre on vaurioitunut, murtunut tai vioittunut vasaran iskusta. Kiristä kierreliitokset aina kunnolla ennen instrumentin käyttöä. Auki ja kiinni kiertäminen on vaikeaa.

22 Sisäänvienti- ja poistoinstrumentit 2.21 Hammastus on vioittunut. Instrumentin leuat ovat kuluneet tai niiden väli on laajentunut Lehtijousella varustettu instrumentti: ohjainlevyn lehtijousi on vääntynyt tai murtunut. Lukitustapilla varustettu instrumentti Lukitustappi on vääntynyt. Ohjainlevyllä varustettu instrumentti: ohjainlevy on vääntynyt. Katso myös Kierteelliset instrumentit ja Kuusiokanta- tai kuusiokoloruuvein varustetut instrumentit.

23 Muovisin kädensijoin varustetut instrumentit 2.22 Repeytymät, murtuneet osat. Pinta on mureneva, pehmentynyt, palanut. Kahva ei ole tiiviisti kiinni varressa.

24 Karat ja johtopiikit 2.23 Instrumentti on vääntynyt, murtunut tai litistynyt. Päät ovat vaurioituneet esimerkiksi porauksen vuoksi tai kiertyneet.

25 Riimerivarret 2.24 Riimerivarsi on epäsäännöllinen tai vääntynyt. Liitäntäosa on kulunut. Juotos on vioittunut. Riimerivarsi on likainen kuivuneista porausjäänteistä johtuen. Katso myös Ydinriimerin kärjet / terät.

26 Taivutusraudat 2.25 Kitaosat ovat vaurioituneet tai laajentuneet. Kylki tai tappi on murtunut.

27 Repositio- luunpito- ja levityspihdit 2.26 Kitaosat ovat vääntyneet tai kuluneet. Ristikkosalpa tai säätötappi on vääntynyt. Nivel on vaurioitunut tai syöpynyt. Pihdit ovat vääntyneet.

28 Retraktorit ja luukoukut 2.27 Kärjet ovat vääntyneet tai murtuneet. Retraktoria on porattu, se on vääntynyt tai siinä on terävä jäyste.

29 Terät 2.28 Terät ovat vaurioituneet tai tylstyneet tai niissä on lovia.

30 Katkaisu- ja taivutuspihdit 2.29 Terät ovat vauriotuneet Kitaosa on vääntynyt

31 Cerclage-instrumentit 2.30 Langanohjausinstrumentti on vääntynyt tai litistynyt. Langankiristimen ohjausputki on revennyt tai vääntynyt. Langanohjausinstrumentti on tukossa.

32 Eloksoidusta alumiinista valmistetut osat 2.31 Eloksoitu pinta on värjääntynyt tai liuennut. Pinta on naarmuuntunut.

33 Paineilmasuutin ja -putki 2.32 Muovimateriaali on vääntynyt tai sulanut. Puhallinputki on vääntynyt, murtunut tai tukossa.

34 Levyntaivutin, pöytämalli 2.33 Ruuvi on juuttunut kiinni tai sitä on raskas kiertää. Alasinta ei voida irrottaa. Pinta on vaurioitunut. Meisti on vaurioitunut. Vipu liikkuu raskaasti.

35 Levyntaivutuspihdit 2.34 Säätöruuvi tai paineosa on vioittunut. Alasin on vioittunut. Katso myös Kierteelliset instrumentit.

36 Muovi-instrumentit ja -osat sekä kumiletkut 2.35 Spiraali- tai kumiletku on vääntynyt, puhjennut, pehmennyt tai haurast unut ylikuumenemisen vuoksi. Johtopiikin vaihtoa varten oleva muoviputki on värjääntynyt, kovettunut tai haurastunut.

37 Paineilmaletkujen liittimet 2.36 Holkkien liikkuvuus on rajoittunut. Kiinnitystapit ovat juuttuneet kiinni tai ilmaventtiili on jumittunut.

38 Eloksoidusta alumiinista valmistetut säilytys- ja sterilointilatikot 2.37 Eloksoitu pinta on värjääntynyt, liuennut tai naarmuuntunut.

39 SynFrame- liitin leikkauspöytään kiinnittämistä varten 2.38 Huomaa Tarkasta päivämäärämerkintä aina ennen käyttöä. SynFrame-jalustaa ei saa käyttää viimeisen käyttöpäivän jälkeen tai eristysmateriaalin ollessa vaurioitunut Stratec Medical voi vaihtaa eristävät osat ja merkitä jalustaan uuden viimeisen käyttöpäivän.

40 Kollineaarinen reduktiopidike Mahdollinen vika Liukumekanismi ei toimi kunnolla. Ennaltaehkäisy Voidellaan säännöllisesti. Suositukset Voitele kollineaarisen reduktiopidikkeen liikkuvat osat (kuten liukumekanismin pidikejousi, kiinnitysvarsien liittimet) jokaisen käyttökerran jälkeen sellaisella Synthes-öljyllä, joka kestää autoklaavikäsittelyn. Instrumentti tarkastetaan jokaisen käyttökerran jälkeen. Liikuta instrumentin kahvaa ja tarkista, liikkuuko liukuva tanko oikealla tavalla.

41 Istukalliset instrumentit 2.40 Mahdollinen vika Istukka on jumittunut Ennaltaehkäisy Tarkista istukka ennen jokaista käyttökertaa ja aina sen jälkeen Suositukset Voitele istukka ja instrumentin takana oleva putki Synthes-öljyllä ennen autoklaavissa sterilointia. Avaa istukka kokonaan ja sulje se ilman implantteja ja tarkista, että se toimii kitkattomasti

42 Kalvimien ja poranterien kiinnitysholkki/pysäytin 2.41 Kiinnitysholkki/pysäytin Kalvin/Poranterä Mahdollinen vika Kiinnitysholkin ansiosta kalvin pysähtyy ennalta asetettuun syvyyteen. Usean käytön jälkeen pitovoima voi olla riittämätön ja kiinnitysholkki saattaa liikkua paineen vaikutuksesta. Ennaltaehkäisy Tarkista kiinnitysholkin pysäytin ennen instrumentin käyttöä. Toimenpide: 1 Liu uta kiinnitysholkkia kalvimen päällä. 2 Paina kiinnitysholkkia peukalolla painamatta kuitenkaan nappia. Jos kiinnitysholkki liikkuu, kun sitä painetaan, vaihda se uuteen. Suositukset Poraa vain käyttämällä apuna jaksottaista kuvavahvistusta. Kalvinnan yhteydessä ei saa käyttää liikaa voimaa. Vaihda kiinnityshokit, jotka eivät läpäise edellä kuvailtua testiä. 3 Tee sama testi toiseen suuntaan. Jos kiinnitysholkki liikkuu, vaihda se uuteen.

43 Light cables 2.42
