1 esivalmistellut ASENNUSJÄRJESTELMÄT 2008 EnstoNet-tuotteet

2

3 Enstolta ratkaisut LIIKERAKENNUksen sähköistämiseen Enston ratkaisuvalikoimasta löytyvät tuotteet ja järjestelmät kodin ja liikerakennuksen sähköistykseen. Tuotekehityksessä Ensto painottaa turvallisuutta, toiminnallisuutta ja energiatehokkuutta. Keskukset Vakiokeskukset, IT-keskukset Asennustarvikkeet Uppo- ja pintarasiat, putkitustarvikkeet Esivalmistellut asennusjärjestelmät EnstoNet Haaroitusrasiat, kytkinrasiat, haaroittimet, johtosetit, asennuslevypistorasiat, valaisinten liitäntätarvikkeet, pistoliittimet Asennuskalusteet Kytkimet, pistorasiat, säätimet ja liiketunnistimet, merkinantotuotteet, Lämmitys Lattialämmitys, lämmittimet, sulanapito, lämmityksen ja sulanapidon ohjaus Valaistus Sisä- ja ulkovalaistus, tunnistinvalaisimet PIR, valaistuksenohjaus Ohjausjärjestelmät Lämmityksen- ja valaistuksenohjaus, kodinohjaus ja valvonta, EIB/KNX -taloautomaatio

4

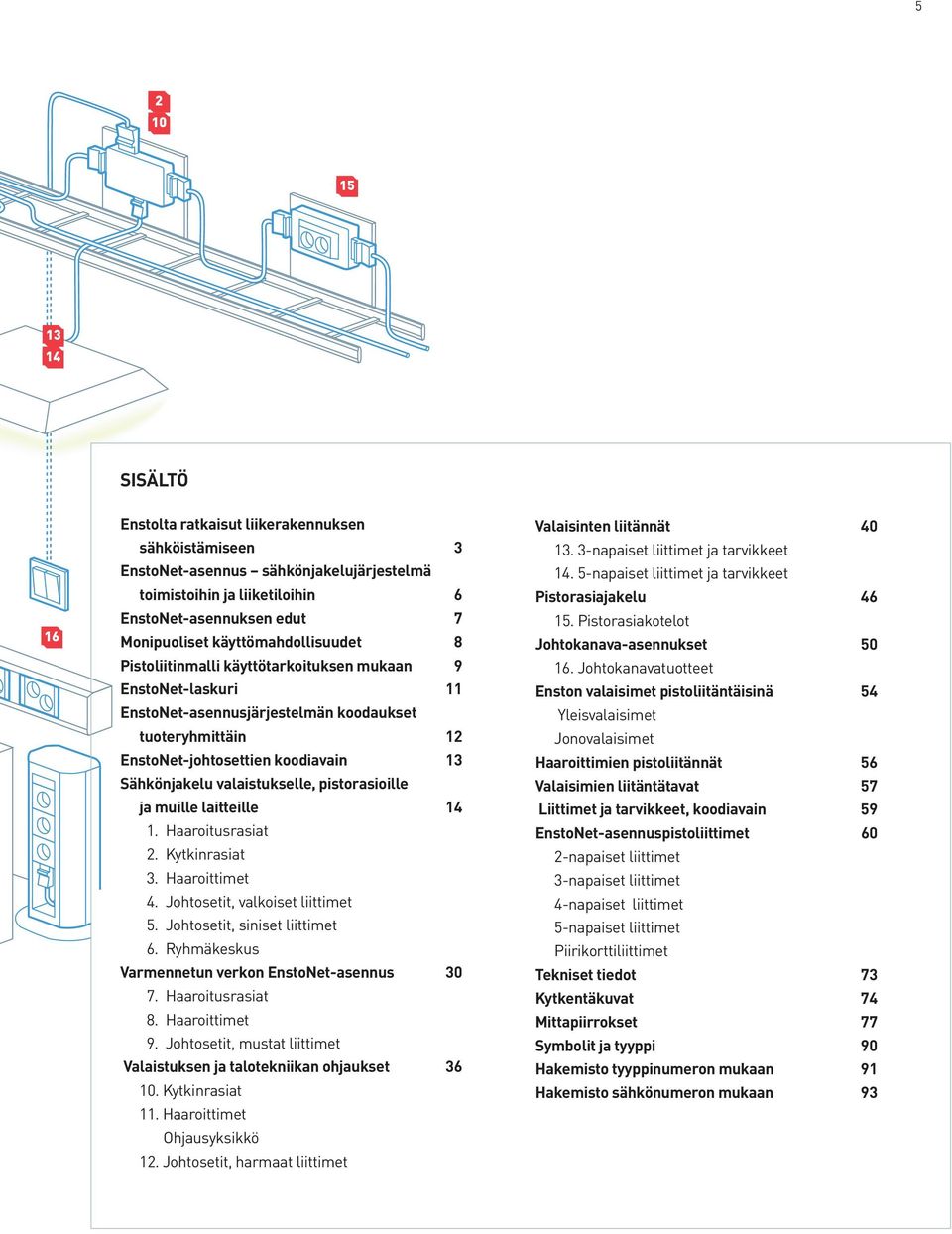

5 SISÄLTÖ 16 Enstolta ratkaisut liikerakennuksen sähköistämiseen 3 EnstoNet-asennus sähkönjakelujärjestelmä toimistoihin ja liiketiloihin 6 EnstoNet-asennuksen edut 7 Monipuoliset käyttömahdollisuudet 8 Pistoliitinmalli käyttötarkoituksen mukaan 9 EnstoNet-laskuri 11 EnstoNet-asennusjärjestelmän koodaukset tuoteryhmittäin 12 EnstoNet-johtosettien koodiavain 13 Sähkönjakelu valaistukselle, pistorasioille ja muille laitteille Haaroitusrasiat 2. Kytkinrasiat 3. Haaroittimet 4. Johtosetit, valkoiset liittimet 5. Johtosetit, siniset liittimet 6. Ryhmäkeskus Varmennetun verkon EnstoNet-asennus Haaroitusrasiat 8. Haaroittimet 9. Johtosetit, mustat liittimet Valaistuksen ja talotekniikan ohjaukset Kytkinrasiat 11. Haaroittimet Ohjausyksikkö 12. Johtosetit, harmaat liittimet Valaisinten liitännät napaiset liittimet ja tarvikkeet napaiset liittimet ja tarvikkeet Pistorasiajakelu Pistorasiakotelot Johtokanava-asennukset Johtokanavatuotteet Enston valaisimet pistoliitäntäisinä 54 Yleisvalaisimet Jonovalaisimet Haaroittimien pistoliitännät 56 Valaisimien liitäntätavat 57 Liittimet ja tarvikkeet, koodiavain 59 EnstoNet-asennuspistoliittimet 60 2-napaiset liittimet -napaiset liittimet 4-napaiset liittimet -napaiset liittimet Piirikorttiliittimet Tekniset tiedot 73 Kytkentäkuvat 74 Mittapiirrokset 77 Symbolit ja tyyppi 90 Hakemisto tyyppinumeron mukaan 91 Hakemisto sähkönumeron mukaan 93

6 6 EnstoNet asennus Sähkönjakelujärjestelmä toimistoihin ja liiketiloihin Nopeasyklinen ja dynaaminen liikeelämä asettaa nykyaikaiselle rakennustuotannolle yhä vaativampia haasteita. Aika päätöksistä tekoihin lyhenee. Suunnitelmien yksityiskohdat muotoutuvat vähitellen rakennuksen noustessa kiihtyvää vauhtia. Tilojen käytön mallit ja jopa käyttäjät vaihtuvat viime hetkiin saakka edellyttäen ratkaisuilta joustoa ja muunneltavuutta. Kaikki toiminta työympäristössä vaatii sähköä käyttöönsä. Sen jakelu eri jännitteisenä tai muotoisena, turvallisena ja helppokäyttöisenä tapahtuu EnstoNet-asennuksella. Enston keskeisin toimintatavoite on asiakaslähtöisyys. Sitä todistaa yhteistyössä asiakkaiden kanssa luodut ratkaisut muunneltavien ja nopeasti asennettavien jakelujärjestelmien kehittämisessä. Esivalmisteltujen komponenttien ja erilaisia toimintoja sisältävien laitteiden määrä kasvaa jatkuvasti. Kaikkiin sisältyy nopean asennuksen ja sähkönkytkennän sekä muunneltavuuden elementti.

7 7 EnstoNet asennuksen edut EnstoNet konsepti EnstoNet-asennus rakentuu pala palalta esivalmistelluista osista. Pistoliitinlähtöisestä ryhmäkeskuksesta asennetaan pistoliittimin varustetut vakiopituiset johtosetit käyttöpisteisiin saakka. Valaistus johdotetaan omina ryhminään ohjauksineen ja pistorasiaryhmät ja muut omina syöttöinään. Oleellista on varsinaisen asennustyön vähäisyys työmaalla. Järjestelmän ydinkomponentti on pistoliitin, joita eri jakeluverkkojen tarpeisiin on käytettävissä kymmeniä. Liitettävät laitteet, kuten valaisimet varustetaan valmistajan tehtaalla halutulla liitäntäosalla ja kytkentä työmaalla on nopeaa ja helppoa. Muunneltavuus on elinkaarietu Kymmenien käyttövuosien aikana rakennuksen tilojen käyttäjät tai jopa käyttötarkoitus saattavat muuttua useita kertoja. Pienikin työympäristöön kohdistuva muutos johtaa edelleen jakeluverkon muutoksiin. EnstoNet-asennus on silloin helpoin, edullisin ja nopein tapa siirtää, laajentaa tai kytkeä uuteen muotoon olemassa olevaa verkkoa. Mitään poisheitettävää, kustannuksia aiheuttavaa romua ei synny. Ympäristöystävällisen elinkaariajattelun tavoite toteutuu kuin itsestään. Asennusnopeus on valttia hankkeen loppuvaiheessa Sähköisen talotekniikan asennukset ajoittuvat hankkeen loppuvaiheeseen. Lopulliset asennussuunnitelmat viipyvät käyttäjien vielä pohtiessa omia tilaratkaisujaan. Toteutusaika lyhenee eikä urakoitsija pääse tekemään hankintojaan käyttöönoton lähestyessä. Pitkälle esivalmisteltu asennustapa näyttää silloin vahvimmat puolensa. Helposti kiinnitettävät ja toisiinsa liitettävät EnstoNet-komponentit tarvitsevat työmaalla vain murto-osan siitä työajasta minkä perinteinen asennus vaatii.

8 8 Monipuoliset käyttömahdollisuudet EnstoNet-asennuksen ydinkomponentti on pistoliitin. Sen monet variaatiot on kehitetty silmällä pitäen useiden eri jakelujärjestelmien turvallista rinnakkaiskäyttöä samoissa tiloissa. Tilojen valaistuksen sähkönjakelu on ehkä yleisin Ensto- Net-asennuksen käyttöalue, mutta etenkin toimistoympäristössä työpisteiden pistorasioiden syötöissä käyttö ovat yleistymässä. Muunneltavuusvaatimukset ja syöttöketjun luominen viimeiseen liitäntäpisteeseen saakka ovat vauhdittaneet kehitystä. Monet muut toiminnot kuten erilaiset ohjaukset, lämmitys- ja jäähdytyslaitteiden johdotukset voidaan nopeasti ja joustavasti suorittaa EnstoNet-asennuksin. Tyypillisiä käyttöympäristöjä ovat toimistot liikekeskukset myymälät hotellit koulut messu- ja näyttelytilat Rakennuksissa käytettävien laitteistojen valmistajat hyödyntävät jo mittavasti pistoliitinasennusta ja yhä useammat valaisimet ja ilmastointiin liittyvät laitteet voidaan varustaa pistoliittimellä tapahtuvaa verkkoliitäntää ja ohjausta varten. Hotellihuoneiden kalustevalmistajat esisähköistävät tuotteet jo tehtaalla. EnstoNet asennuksella kytkettäviin toimistojen pistorasiapylväisiin sisältyy nykyään monipuolista tekniikkaa sähkönjakelusta tietoliikenneyhteyksiin ja valaistuksen sekä lämmityksen ohjauksiin. Väylätekniikan esivalmistellut EnstoNet-liitäntäiset yksiköt sijoitetaan hajautetusti lähelle ohjattavaa kohdetta.

9 9 Pistoliitinmalli käyttötarkoituksen mukaan Kolme mekaanista koodausta Talotekniikan eri järjestelmien turvallinen rinnakkaiskäyttö on pistoliitinasennuksen ehdoton edellytys. Sitä silmällä pitäen on luotu kolme mekaanisesti erilaista pistoliitinmallia. Mallien erilaisuus ilmaistaan mekaanisilla koodeilla ja väreillä, jotka ovat A valkoisille ja mustille, B sinisille ja beigeille sekä C harmaille ja punaisille liittimille. Kaikkien pistoliitinkomponenttien nimikkeisiin sisältyy tieto liittimien koodista. Suositus pistoliitinmallien valinnaksi eri käyttötarkoituksiin Eri koodien ja värien avulla voidaan laajentaa eri järjestelmien määrää ja tunnistettavuutta sekä sujuvoittaa asennustyötä. Edellisten ominaisuuksien lisäksi pistoliittimet eroavat myös liitinmerkintöjen osalta palvellen eri käyttötarkoituksia. Seuraavissa piirroksissa on kuvattu eri järjestelmien käyttöä EnstoNetasennuksiin. Koodi A valkoiset ja mustat liittimet Valkoisella ja mustalla värillä varustetut liittimet ja tarvikkeet on tarkoitettu pääasiassa valaistus- ja pistorasiaryhmien sähkönsyöttöön. NAL... SÄHKÖNSYÖTTÖ NAL...B VARMENNETTU SYÖTTÖ (UPS) TURVA- TAI HÄTÄVALO (230 V) Koodi B siniset liittimet Siniset liittimet ja tarvikkeet on tarkoitettu käytettäväksi eri ohjaustarkoituksiin ja voidaan käyttää myös sähkösuunnittelijan määrittelemänä muuhun sähkönsyöttöön rakennuksissa. Beiget liittimet on tarkoitettu lisäväriksi tarvittaessa. NBL...S OHJAUKSET (KYTKIN, LIIKETUNNISTIN, MUU 230 V OHJAUS) SUUNNITTELIJAN MÄÄRIT- TELEMÄ MUU KÄYTTÖ RAKEN- NUKSEN SÄHKÖNSYÖTÖSSÄ Koodi C harmaat liittimet Harmaiden liittimien ja tarvikkeiden avulla on mahdollista yhdistää samaan johdotukseen sekä tehosyöttö että sen ohjauspiiri. Punaiset liittimet on tarkoitettu lisäväriksi tarvittaessa. NCL...G SÄHKÖNSYÖTTÖ JA PIENJÄN- NITTEINEN OHJAUS (EIB, LON, DALI, MUU VÄYLÄOHJAUS, HIMMENNYS, YM.) TURVA- TAI HÄTÄVALO (24 V)

10 10 VALAISIN SÄHKÖ VARMENNETTU UPS KESKUS TURVAVALO 230 V AC HÄTÄVALO DC AKKU KESKUS

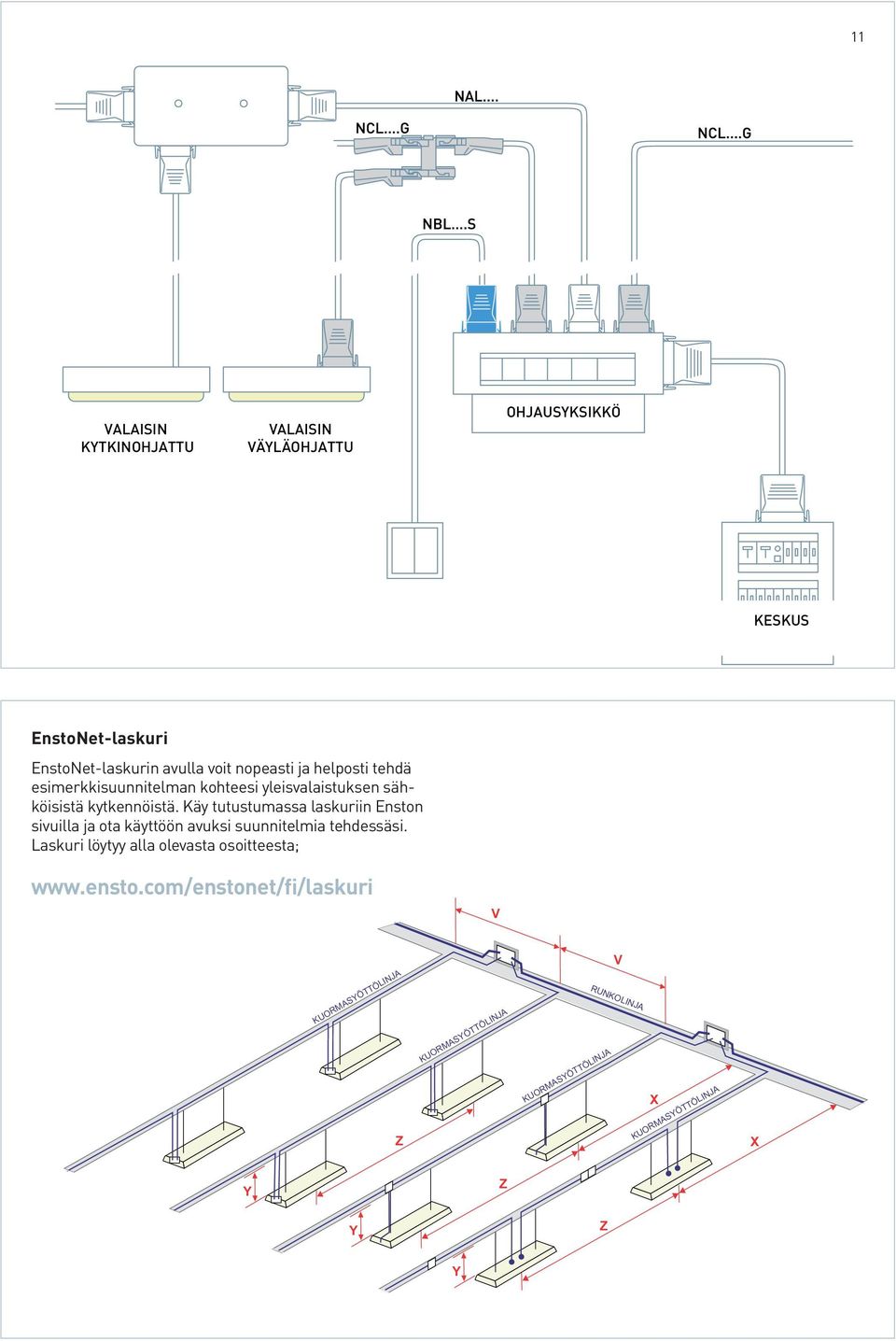

11 11 VALAISIN KYTKINOHJATTU VALAISIN VÄYLÄOHJATTU OHJAUSYKSIKKÖ KESKUS EnstoNet-laskuri EnstoNet-laskurin avulla voit nopeasti ja helposti tehdä esimerkkisuunnitelman kohteesi yleisvalaistuksen sähköisistä kytkennöistä. Käy tutustumassa laskuriin Enston sivuilla ja ota käyttöön avuksi suunnitelmia tehdessäsi. Laskuri löytyy alla olevasta osoitteesta; V KUORMASYÖTTÖLINJA Z KUORMASYÖTTÖLINJA KUORMASYÖTTÖLINJA V RUNKOLINJA X KUORMASYÖTTÖLINJA X Y Z Y Z Y

12 12 EnstoNet-asennusjärjestelmän koodaukset tuoteryhmittäin 20 A, 250/400V Tuoteryhmä Koodaus Väri Napamerkinnät Napaluku Johtosetit A valkoinen 1, A, N 1, 2, A, N, 3 musta 1, A, N 1, 2, A, N, 3 B sininen A, B A, B, C A, B, C, D, E C harmaa a+, A, b- 1, N, A, a+, b- Haaroittimet A valkoinen musta B sininen C harmaa punainen T - haaroittimet A valkoinen musta B sininen C harmaa punainen T - haaroittimet johtimilla A valkoinen musta B sininen C harmaa punainen T - haaroittimet kaapelilla A valkoinen musta B sininen C harmaa Ruuvipistoliittimet A valkoinen 1, N 1, A, N 1, A, N, 2 1, 2, A, N, 3 musta 1, N 1, A, N 1, A, N, 2 1, 2, A, N, 3 B sininen A, B A, B, C A, B, C, D A, B, C, D, E beige A, B, C A, B, C, D, E C harmaa a+, b- a+, A, b- 1, N, A, a+, b- punainen 1, A, N 1, 2, A, N, 3 Jousipistoliittimet A valkoinen 1, N 1, A, N 1, A, N, 2 1, 2, A, N, 3 musta 1, A, N, 2 1, 2, A, N, 3 B sininen A, B A, B, C beige A, B, C C harmaa a+, b- a+, A, b- punainen 1, A, N Piirikorttiliittimet (naaras) A valkoinen 1, N 1, A, N 1, A, N, 2 1, 2, A, N, 3 B sininen A, B A, B, C A, B, C, D, E C harmaa a+, b- a+, A, b- Piirikorttiliittimet (uros) A valkoinen 1, 2, A, N, 3 B sininen A, B, C, D, E Vakiotuotteet Erikoistuotteet Ei saatavilla Tarkemmat tuotetiedot Valitse Kiinteistön sähköistys > Asennusjärjestelmät / EnstoNet

13 13 EnstoNet-johtosettien koodiavain N A L M B N N = Net A B C A = peruskoodaus B = toinen mekaaninen koodaus C = kolmas mekaaninen koodaus mekaaninen koodaus L L = lead (johtosetti) = kuorittu, ei liitintä 2 = 2-napainen urosliitin 3 = 3 napainen urosliitin 4 = 4 napainen urosliitin 5 = 5 napainen urosliitin johtosetin urosliitinpää = kuorittu, ei liitintä 2 = 2-napainen naarasliitin 3 = 3-napainen naarasliitin 4 = 4-napainen naarasliitin 5 = 5-napainen naarasliitin johtosetin naarasliitinpää = kaikki vaiheet kytketty 1 = L1 kytketty 2 = L2 kytketty 3 = L3 kytketty kytkentä M T M = MSK = H05VV-F T = S05Z1Z1-F (halogeenivapaa) kaapelityyppi = 1,5mm² 25 = 2,5mm² poikkipinta = 1 metri 015 = 1,5 metriä johtosetin pituus B G = harmaa B = musta S = sininen liittimen väri

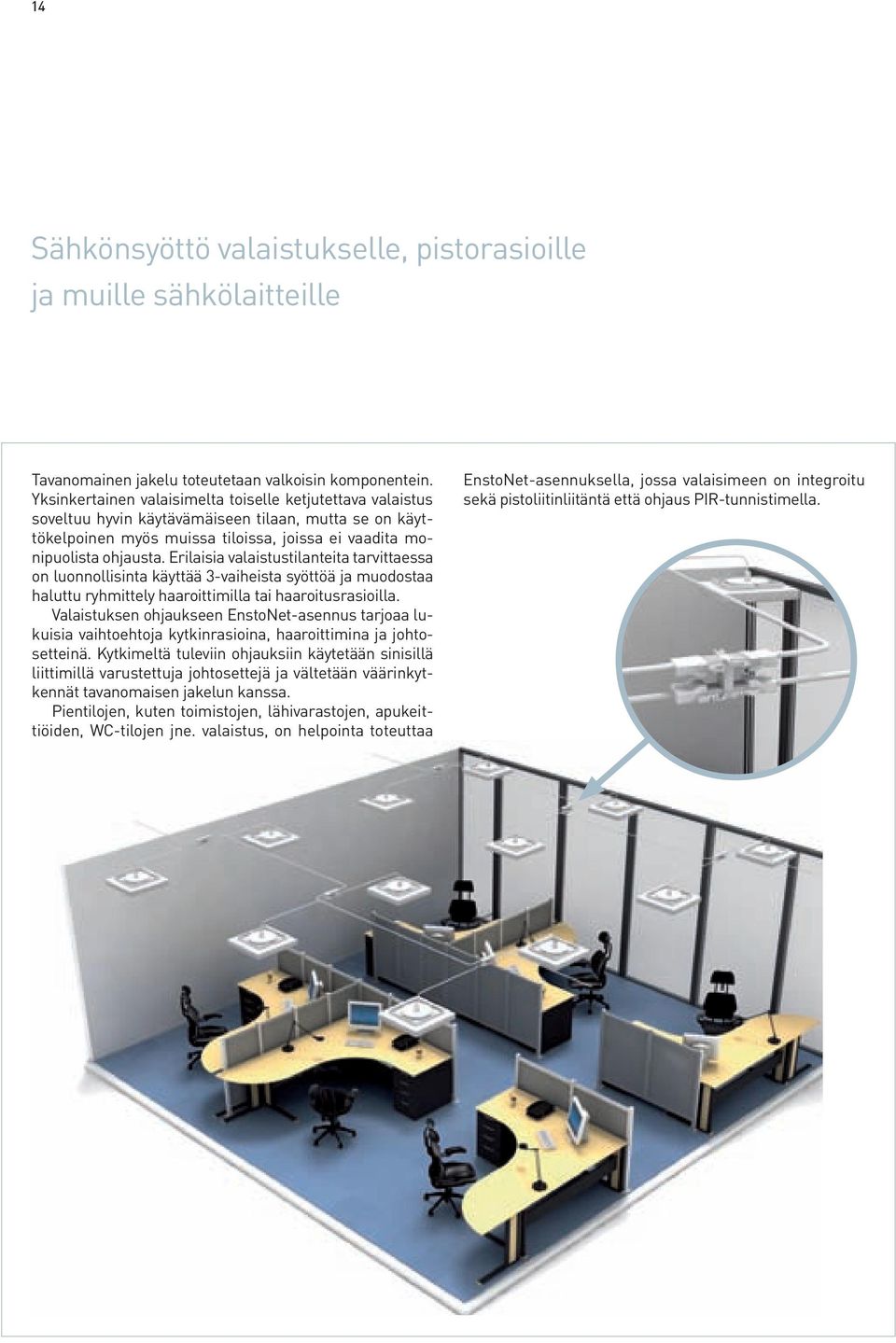

14 14 Sähkönsyöttö valaistukselle, pistorasioille ja muille sähkölaitteille Tavanomainen jakelu toteutetaan valkoisin komponentein. Yksinkertainen valaisimelta toiselle ketjutettava valaistus soveltuu hyvin käytävämäiseen tilaan, mutta se on käyttökelpoinen myös muissa tiloissa, joissa ei vaadita monipuolista ohjausta. Erilaisia valaistustilanteita tarvittaessa on luonnollisinta käyttää 3-vaiheista syöttöä ja muodostaa haluttu ryhmittely haaroittimilla tai haaroitusrasioilla. Valaistuksen ohjaukseen EnstoNet-asennus tarjoaa lukuisia vaihtoehtoja kytkinrasioina, haaroittimina ja johtosetteinä. Kytkimeltä tuleviin ohjauksiin käytetään sinisillä liittimillä varustettuja johtosettejä ja vältetään väärinkytkennät tavanomaisen jakelun kanssa. Pientilojen, kuten toimistojen, lähivarastojen, apukeittiöiden, WC-tilojen jne. valaistus, on helpointa toteuttaa EnstoNet-asennuksella, jossa valaisimeen on integroitu sekä pistoliitinliitäntä että ohjaus PIR-tunnistimella.

15 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille Haaroitusrasiat 15 Haaroitusrasia, 1-vaiheinen läpijohdotettu, kolmella 1-vaihelähdöllä Yksivaiheisella haaroitusrasialla NAJDM33 haaroitetaan läpijohdotetusta runkolinjasta kolmeksi yksivaiheiseksi lähdöksi. Haaroitusrasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm) tai kulmissa neljällä ruuvilla. Haaroitusrasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Haaroitusrasian paino 232 g. NAJDM vaiheinen, läpijohdotettu, 3x1-vaihelähdöillä 10 Haaroitusrasia, 1-vaiheinen läpijohdotettu, kuudella 1-vaihelähdöllä Yksivaiheisella haaroitusrasialla NAJDM36 haaroitetaan läpijohdotetusta runkolinjasta kuudeksi yksivaiheiseksi lähdöksi. Haaroitusrasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm) tai kulmissa neljällä ruuvilla. Haaroitusrasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Haaroitusrasian paino 287 g. NAJDM vaiheinen, läpijohdotettu, 6x1-vaihelähdöillä 10 Haaroitusrasia, 3-vaiheinen läpijohdotettu, kolmella 1-vaihelähdöllä Kolmivaiheisella haaroitusrasialla NAJDM53 haaroitetaan läpijohdotetusta runkolinjasta kolmeksi yksivaiheiseksi lähdöksi L1, L2 ja L3. Haaroitusrasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm) tai kulmissa neljällä ruuvilla. Haaroitusrasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Haaroitusrasian paino 254 g. NAJDM vaiheinen, läpijohdotettu, 3x1-vaihelähdöillä 10 Haaroitusrasia, 3-vaiheinen läpijohdotettu, kuudella 1-vaihelähdöllä Kolmivaiheisella haaroitusrasialla NAJDM56 haaroitetaan läpijohdotetusta runkolinjasta kuudeksi yksivaiheiseksi lähdöksi. Rasian lähdöt ovat 2 x L1, 2 x L2 ja 2 x L3. Haaroitusrasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm) tai kulmissa neljällä ruuvilla. Haaroitusrasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Haaroitusrasian paino 315 g. NAJDM vaiheinen, läpimjohdotettu, 6 x1-vaihelähdöillä 10 Haaroitusrasia, 1-vaihe haaroitus uppoasennuksesta EnstoNetasennusjärjestelmään Haaroitusrasia NAJDM301 on tarkoitettu liitynnäksi siirryttäessä uppoasennuksesta EnstoNet-asennusjärjestelmään. Rasia käy sekä koje- että jakorasian päälle. Rasiassa on kaksi yksivaiheista ulostuloa pistoliittimillä ja 160 mm kytkentäjohdot rasiakytkentää varten. Paino 115 g. NAJDM vaiheinen, 2x3-nap. ulostulot, johdot 160 mm 10 Haaroitusrasia, 3-vaihe haaroitus uppoasennuksesta EnstoNetasennusjärjestelmään Haaroitusrasia NAJDM501 on tarkoitettu liitynnäksi siirryttäessä uppoasennuksesta EnstoNet-asennusjärjestelmään. Rasia käy sekä koje- että jakorasian päälle. Rasiassa on kaksi kolmivaiheista ulostuloa pistoliittimillä ja 160 mm kytkentäjohdot rasiakytkentää varten. Paino 119 g. NAJDM vaiheinen, 2x5-nap. ulostulot, johdot 160 mm 10

16 16 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille Kytkinrasiat Kytkinrasia, 1-vaiheinen, 5-kytkimelle ja kahdelle 1-vaiheiselle valaisinryhmälle Yksivaiheinen läpijohdotettu kytkinrasia NGJKM335 on tarkoitettu kahden yksivaiheisen valaisinryhmän ohjaukseen. Kytkinrasialla haaroitetaan runkolinjasta yksivaiheinen lähtö 5-kytkimen kautta valaisinryhmille. Vaiheen lisäksi kytkimelle viedään myös nolla ja suojamaa, joten esimerkiksi oven pielessä olevan siivouspistorasian syöttö on mahdollista kytkeä kytkinrasian kautta. Kytkimen liittämiseen kytkinrasiaan löytyy EnstoNet-asennusjärjestelmästä omat johtosettinsä. Kytkentärasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm) tai kulmissa neljällä ruuvilla. Kytkentärasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Kytkentärasian paino 246 g. NGJKM vaiheinen kytkinrasia, läpijohdotettu, 5-kytkin 10 Kytkinrasia, 1-vaiheinen, 5-kytkimelle ja 5-nap. valaisinryhmän ohjaukseen Yksivaiheinen läpijohdotettu kytkinrasia NGJKM351 on tarkoitettu valaisinryhmän ohjaukseen. 5- kytkimellä ohjataan kahta erillistä valaisinryhmää 5-napaisesta lähdöstä. Vaiheiden lisäksi kytkimelle viedään myös nolla ja suojamaa, joten esimerkiksi oven pielessä olevan siivouspistorasian syöttö on mahdollista kytkeä kytkinrasian kautta. Kytkimen liittämiseen kytkinrasiaan löytyy EnstoNet-asennusjärjestelmästä omat johtosettinsä. Kytkentärasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm) tai kulmissa neljällä ruuvilla. Kytkentärasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Kytkentärasian paino 235 g. NGJKM vaiheinen, läpijohdotettu, 5-kytkin 10 Kytkinrasia, 1-vaiheinen, porraskytkentäinen kahdelle 1-vaiheiselle valaisinryhmälle Yksivaiheinen läpijohdotettu NGJKMF345 on porraskytkentäinen kytkentärasia valaisinryhmien ohjaukseen. Kahdella 6- kytkimellä voidaan ohjata kahta yksivaiheista valaisinryhmää. Vaiheiden lisäksi kytkimille viedään myös nolla ja suojamaa, joten esimerkiksi oven pielessä olevan siivouspistorasian syöttö on mahdollista kytkeä kytkinrasian kautta. Kytkimen liittämiseen kytkinrasiaan löytyy EnstoNet-asennusjärjestelmästä omat johtosettinsä. Kytkentärasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm) tai kulmissa neljällä ruuvilla. Kytkentärasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Kytkentärasian paino 245 g. NGJKMF vaiheinen, kahdelle vaihtokytkimelle ja kaksi ulostuloa 10 Kytkinrasia, 1-vaiheinen, ohjatulle 5-nap kytkimelle ja kahdelle yksivaiheselle valaisinryhmälle Yksivaiheinen läpijohdotettu kytkinrasia NGJKML335 on tarkoitettu kahden yksivaiheisen valaisinryhmän ohjaukseen. Kytkinrasialla haaroitetaan runkolinjasta 3-napainen lähtö kytkimelle, joka toimii pääkytkimenä. Tämän kytkimen kanssa sarjassa on lähtö 5-kytkimelle. Kytkimien kautta ohjataan kahta valaisinryhmää. Vaiheen lisäksi 5-kytkimelle viedään myös nolla ja suojamaa, joten esimerkiksi oven pielessä olevan siivouspistorasian syöttö on mahdollista kytkeä kytkinrasian kautta. Kytkimen liittämiseen kytkinrasiaan löytyy EnstoNet-asennusjärjestelmästä omat johtosettinsä. Kytkentärasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm) tai kulmissa neljällä ruuvilla. Kytkentärasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Kytkentärasian paino 259 g. NGJKML vaiheinen, läpijohdotettu, 5-kytkin ja lisäohjaus, 2x1-vaihelähdöllä 10

17 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille Kytkinrasiat 17 Kytkinrasia, 3-vaiheinen, 5-kytkimelle ja kahdelle 1-vaiheiselle valaisinryhmälle Kytkinrasialla haaroitetaan läpijohdotetusta kolmevaiheisesta runkolinjasta lähtö 5-kytkimelle ja kahdelle valaisinryhmälle. Vaiheen lisäksi kytkimelle viedään myös nolla ja suojamaa, joten esimerkiksi oven pielessä olevan siivouspistorasian syöttö on mahdollista kytkeä kytkinrasian kautta. Kytkimen liittämiseen kytkinrasiaan löytyy EnstoNet-asennusjärjestelmästä omat johtosettinsä. Kytkinrasia voidaan kiinnittää esim. asennuslevyyn kahdella ø 3 4 mm kiinnitysruuvilla. Kiinnitysruuvien etäisyys toisistaan on 75 mm. Kytkinrasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Kytkinrasian paino 270 g. NGJKM vaiheinen, läpijohdotettu, 2x1-vaihelähdöillä, L1 kytketty 10 NGJKM vaiheinen, läpijohdotettu, 2x1-vaihelähdöillä, L2 kytketty 10 NGJKM vaiheinen, läpijohdotettu, 2x1-vaihelähdöillä, L3 kytketty 10 Kytkinrasia, 3 x 2-nap. painonapeille, 3 x 1-vaiheiselle valaisinryhmälle Kytkinrasia NGJKMF561 on tarkoitettu valaistuksen painonappiohjaukseen. Kytkinrasialla haaroitetaan runkolinjasta kolmelle painonappikytkimelle, joilla ohjataan ulkopuolista relettä esim. keskuksessa. Kytkentärasian kautta on releen ohjaus kolmelle valaisinryhmälle. Kytkentärasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm) tai kulmissa neljällä ruuvilla. Kytkentärasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Kytkinrasian paino 296 g. NGJKMF nap., läpijohdotettu, aika- tai impulssireleohjaus, 3x1-vaihelähdöllä 10 Kytkinrasia, 3-vaiheinen vaihekierrolla läpijohdotettu, 5-kytkin, kahdelle 1- vaiheiselle valaisinryhmälle Kolmivaiheinen kytkinrasia NGJKMV535 on tarkoitettu kahden valaistusryhmän ohjaukseen. Läpijohdotetussa kytkinrasiassa on sisäisessä johdotuksessa vaihekierto ja runkolinjasta haaroitetaan lähtö 5-kytkimen kautta kahdelle valaisinryhmälle. Vaiheen lisäksi kytkimelle viedään myös nolla ja suojamaa, joten esimerkiksi oven pielessä olevan siivouspistorasian syöttö on mahdollista kytkeä kytkinrasian kautta. Kytkimen liittämiseen kytkinrasiaan löytyy EnstoNet-asennusjärjestelmästä omat johtosettinsä. Kytkentärasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä. Paino 270 g. NGJKMV vaiheinen, vaihekierrolla läpijohdotettu, 5-kytkin, 2x1-vaihelähdöllä 10 Relerasia, 1-vaiheinen läpijohdotettu, painonappiohjaukselle, 1x1-vaiheiselle valaisinlähdölle Yksivaiheinen läpijohdotettu impulssirelerasia NGJRM31 on tarkoitettu yhden yksivaiheisen valaisinryhmän ohjaukseen painonapilla ohjatun impulssirelen kautta. Kytkimen liittämiseen kytkinrasiaan löytyy EnstoNet-asennusjärjestelmästä omat johtosettinsä. Kytkentärasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm kiinnitysruuvien etäisyys toisistaan on 75 mm) tai kulmista neljällä ruuvilla. Kytkentärasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Kytkentärasian paino 319 g. NGJRM vaiheinen, läpijohdotettu, painonappiohjaus, 1x1-vaihelähdöllä 10 Relerasia pitopiirireleellä, 1-vaiheinen läpijohdotettu, painonapeille, 1x1- vaihelähdöllä Yksivaiheinen läpijohdotettu relerasia NGJRM32 on tarkoitettu yhden yksivaiheisen valaisinryhmän ohjaukseen releen kautta, jota ohjataan kytkimillä. Kytkimien sarjakytkennässä toinen voi olla pääkytkimenä, esim. hotellihuoneen ovikorttikytkin. Kytkimien liittämiseen kytkinrasiaan löytyy EnstoNet-asennusjärjestelmästä omat johtosettinsä. Kytkentärasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm kiinnitysruuvien etäisyys toisistaan on 75 mm) tai kulmista neljällä ruuvilla. Kytkentärasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Kytkentärasian paino 320 g. NGJRM vaiheinen, läpijohdotettu, painonappiohjaus, 1x1-vaihelähdöllä 10

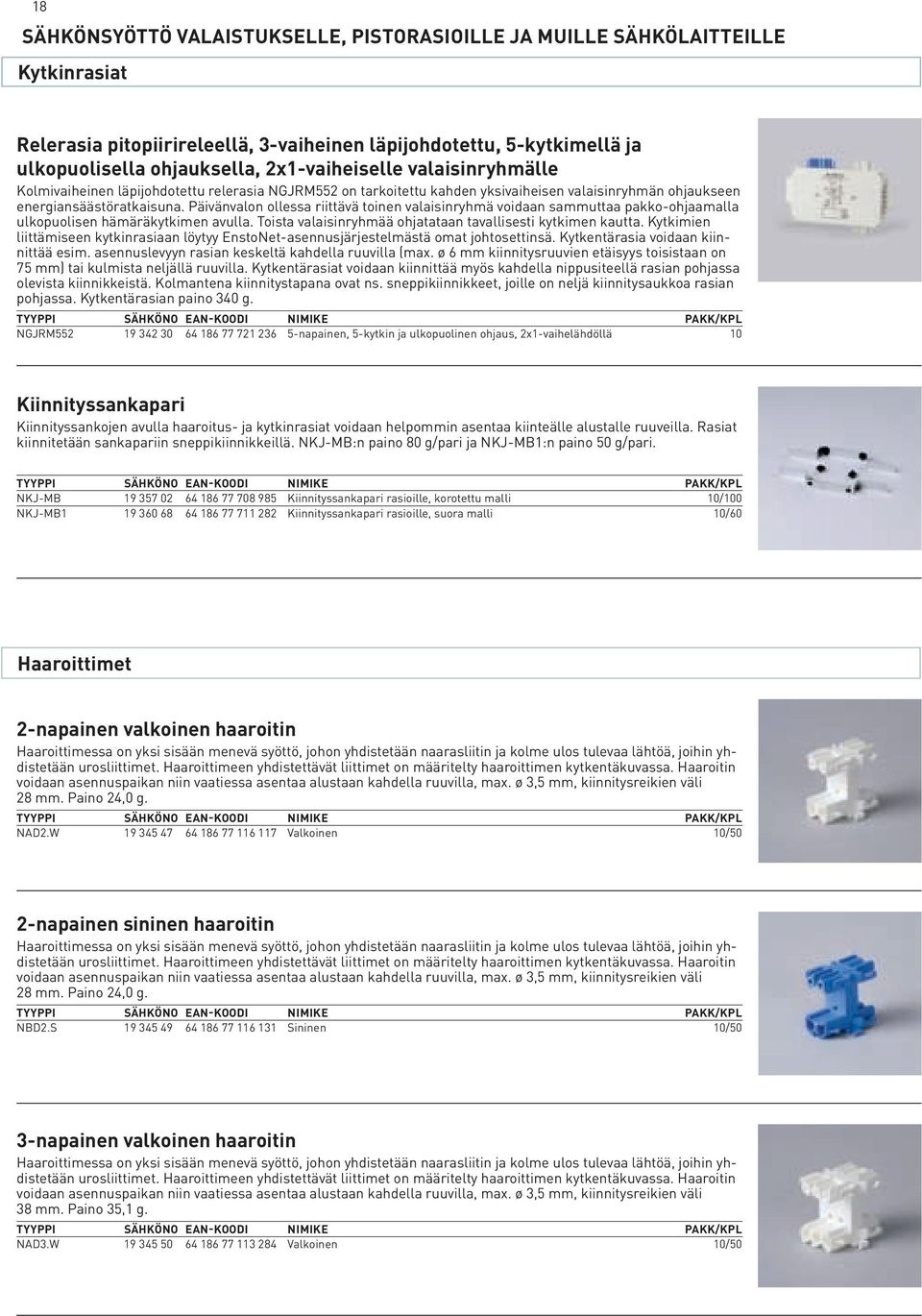

18 18 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille Kytkinrasiat Relerasia pitopiirireleellä, 3-vaiheinen läpijohdotettu, 5-kytkimellä ja ulkopuolisella ohjauksella, 2x1-vaiheiselle valaisinryhmälle Kolmivaiheinen läpijohdotettu relerasia NGJRM552 on tarkoitettu kahden yksivaiheisen valaisinryhmän ohjaukseen energiansäästöratkaisuna. Päivänvalon ollessa riittävä toinen valaisinryhmä voidaan sammuttaa pakko-ohjaamalla ulkopuolisen hämäräkytkimen avulla. Toista valaisinryhmää ohjatataan tavallisesti kytkimen kautta. Kytkimien liittämiseen kytkinrasiaan löytyy EnstoNet-asennusjärjestelmästä omat johtosettinsä. Kytkentärasia voidaan kiinnittää esim. asennuslevyyn rasian keskeltä kahdella ruuvilla (max. ø 6 mm kiinnitysruuvien etäisyys toisistaan on 75 mm) tai kulmista neljällä ruuvilla. Kytkentärasiat voidaan kiinnittää myös kahdella nippusiteellä rasian pohjassa olevista kiinnikkeistä. Kolmantena kiinnitystapana ovat ns. sneppikiinnikkeet, joille on neljä kiinnitysaukkoa rasian pohjassa. Kytkentärasian paino 340 g. NGJRM napainen, 5-kytkin ja ulkopuolinen ohjaus, 2x1-vaihelähdöllä 10 Kiinnityssankapari Kiinnityssankojen avulla haaroitus- ja kytkinrasiat voidaan helpommin asentaa kiinteälle alustalle ruuveilla. Rasiat kiinnitetään sankapariin sneppikiinnikkeillä. NKJ-MB:n paino 80 g/pari ja NKJ-MB1:n paino 50 g/pari. NKJ-MB Kiinnityssankapari rasioille, korotettu malli 10/100 NKJ-MB Kiinnityssankapari rasioille, suora malli 10/60 Haaroittimet 2-napainen valkoinen haaroitin Haaroittimessa on yksi sisään menevä syöttö, johon yhdistetään naarasliitin ja kolme ulos tulevaa lähtöä, joihin yhdistetään urosliittimet. Haaroittimeen yhdistettävät liittimet on määritelty haaroittimen kytkentäkuvassa. Haaroitin voidaan asennuspaikan niin vaatiessa asentaa alustaan kahdella ruuvilla, max. ø 3,5 mm, kiinnitysreikien väli 28 mm. Paino 24,0 g. NAD2.W Valkoinen 10/50 2-napainen sininen haaroitin Haaroittimessa on yksi sisään menevä syöttö, johon yhdistetään naarasliitin ja kolme ulos tulevaa lähtöä, joihin yhdistetään urosliittimet. Haaroittimeen yhdistettävät liittimet on määritelty haaroittimen kytkentäkuvassa. Haaroitin voidaan asennuspaikan niin vaatiessa asentaa alustaan kahdella ruuvilla, max. ø 3,5 mm, kiinnitysreikien väli 28 mm. Paino 24,0 g. NBD2.S Sininen 10/50 3-napainen valkoinen haaroitin Haaroittimessa on yksi sisään menevä syöttö, johon yhdistetään naarasliitin ja kolme ulos tulevaa lähtöä, joihin yhdistetään urosliittimet. Haaroittimeen yhdistettävät liittimet on määritelty haaroittimen kytkentäkuvassa. Haaroitin voidaan asennuspaikan niin vaatiessa asentaa alustaan kahdella ruuvilla, max. ø 3,5 mm, kiinnitysreikien väli 38 mm. Paino 35,1 g. NAD3.W Valkoinen 10/50

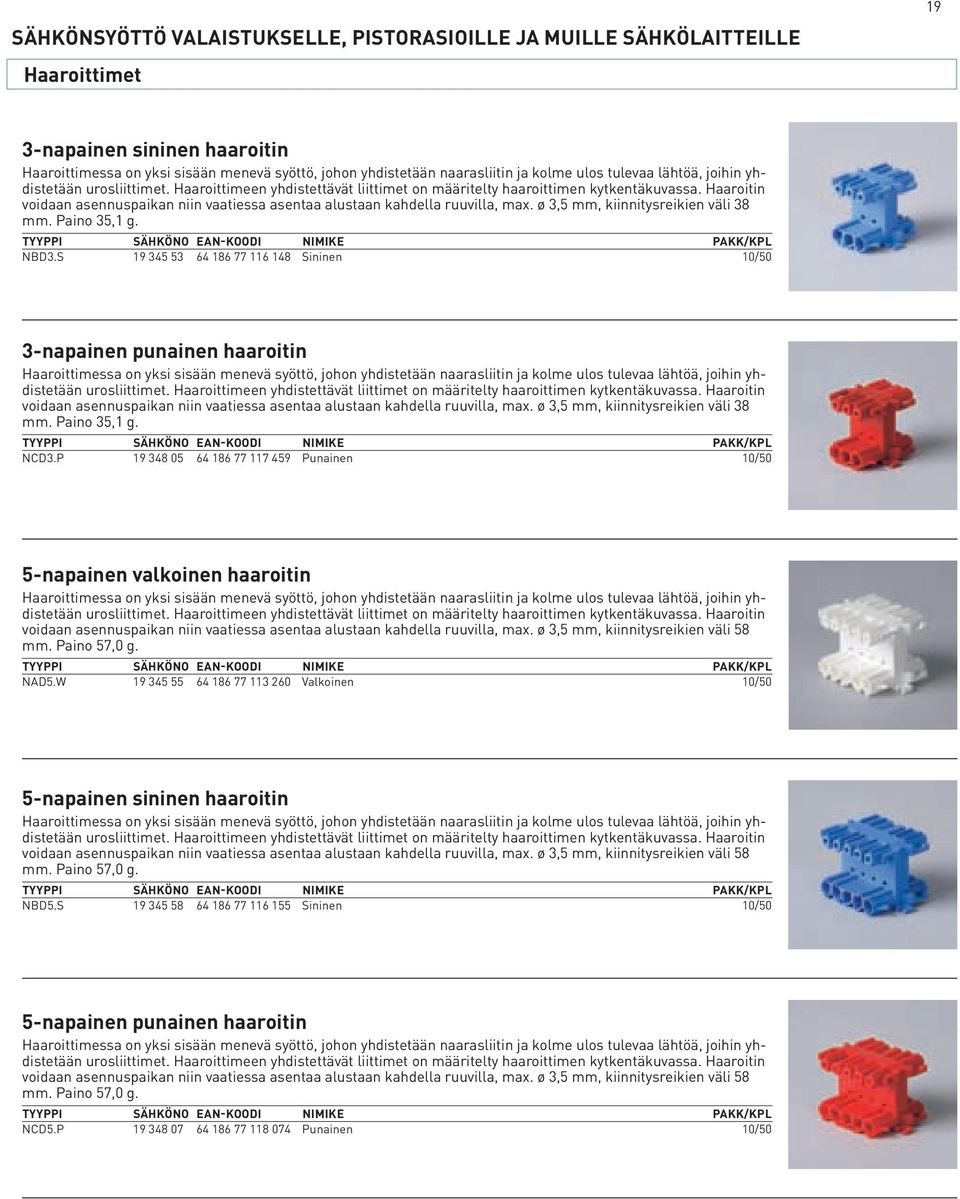

19 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille Haaroittimet 19 3-napainen sininen haaroitin Haaroittimessa on yksi sisään menevä syöttö, johon yhdistetään naarasliitin ja kolme ulos tulevaa lähtöä, joihin yhdistetään urosliittimet. Haaroittimeen yhdistettävät liittimet on määritelty haaroittimen kytkentäkuvassa. Haaroitin voidaan asennuspaikan niin vaatiessa asentaa alustaan kahdella ruuvilla, max. ø 3,5 mm, kiinnitysreikien väli 38 mm. Paino 35,1 g. NBD3.S Sininen 10/50 3-napainen punainen haaroitin Haaroittimessa on yksi sisään menevä syöttö, johon yhdistetään naarasliitin ja kolme ulos tulevaa lähtöä, joihin yhdistetään urosliittimet. Haaroittimeen yhdistettävät liittimet on määritelty haaroittimen kytkentäkuvassa. Haaroitin voidaan asennuspaikan niin vaatiessa asentaa alustaan kahdella ruuvilla, max. ø 3,5 mm, kiinnitysreikien väli 38 mm. Paino 35,1 g. NCD3.P Punainen 10/50 5-napainen valkoinen haaroitin Haaroittimessa on yksi sisään menevä syöttö, johon yhdistetään naarasliitin ja kolme ulos tulevaa lähtöä, joihin yhdistetään urosliittimet. Haaroittimeen yhdistettävät liittimet on määritelty haaroittimen kytkentäkuvassa. Haaroitin voidaan asennuspaikan niin vaatiessa asentaa alustaan kahdella ruuvilla, max. ø 3,5 mm, kiinnitysreikien väli 58 mm. Paino 57,0 g. NAD5.W Valkoinen 10/50 5-napainen sininen haaroitin Haaroittimessa on yksi sisään menevä syöttö, johon yhdistetään naarasliitin ja kolme ulos tulevaa lähtöä, joihin yhdistetään urosliittimet. Haaroittimeen yhdistettävät liittimet on määritelty haaroittimen kytkentäkuvassa. Haaroitin voidaan asennuspaikan niin vaatiessa asentaa alustaan kahdella ruuvilla, max. ø 3,5 mm, kiinnitysreikien väli 58 mm. Paino 57,0 g. NBD5.S Sininen 10/50 5-napainen punainen haaroitin Haaroittimessa on yksi sisään menevä syöttö, johon yhdistetään naarasliitin ja kolme ulos tulevaa lähtöä, joihin yhdistetään urosliittimet. Haaroittimeen yhdistettävät liittimet on määritelty haaroittimen kytkentäkuvassa. Haaroitin voidaan asennuspaikan niin vaatiessa asentaa alustaan kahdella ruuvilla, max. ø 3,5 mm, kiinnitysreikien väli 58 mm. Paino 57,0 g. NCD5.P Punainen 10/50

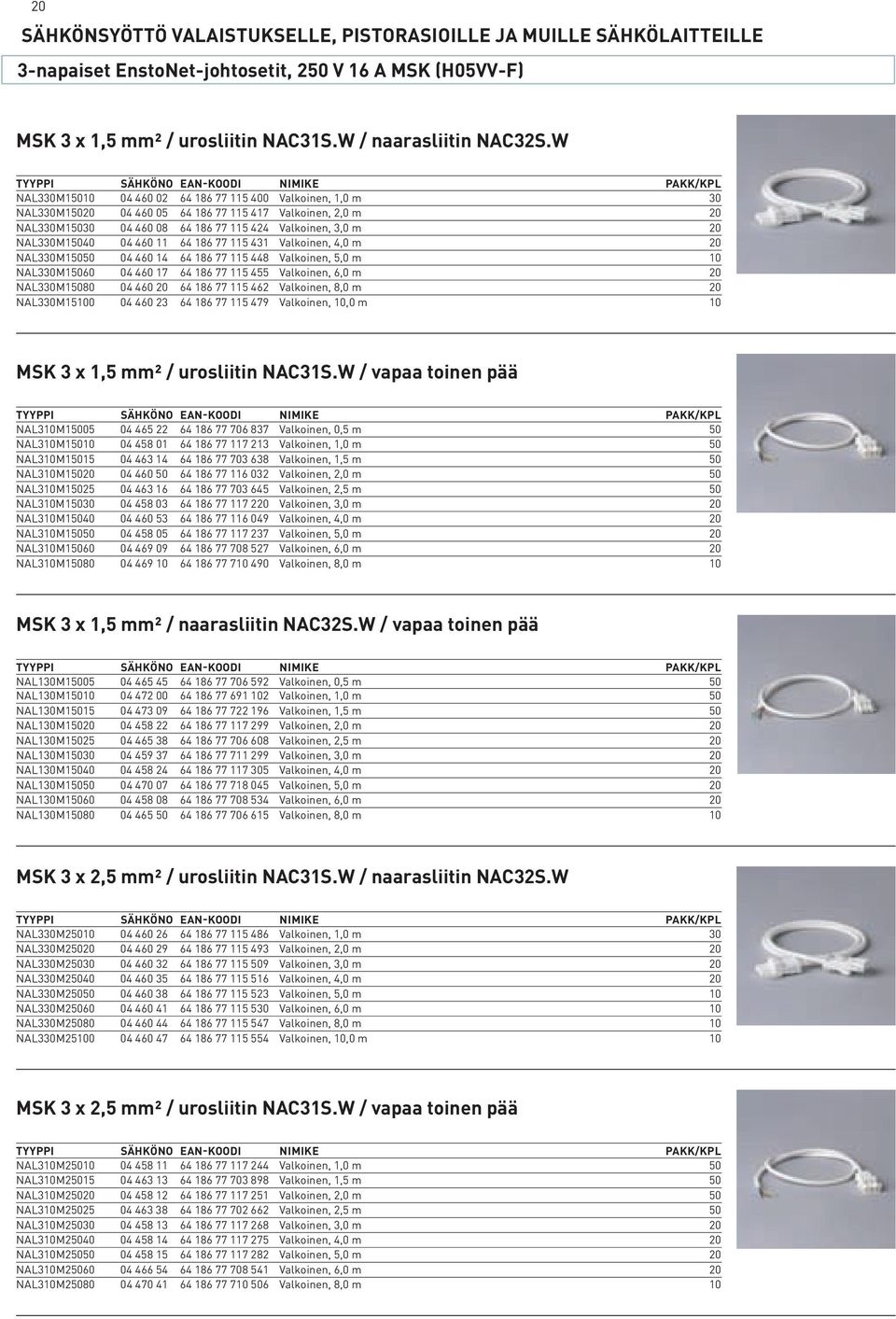

20 20 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille 3-napaiset EnstoNet-johtosetit, 250 V 16 A MSK (H05VV-F) MSK 3 x 1,5 mm² / urosliitin NAC31S.W / naarasliitin NAC32S.W NAL330M Valkoinen, 1,0 m 0 NAL330M Valkoinen, 2,0 m 20 NAL330M Valkoinen, 3,0 m 20 NAL330M Valkoinen, 4,0 m 20 NAL330M Valkoinen, 5,0 m 10 NAL330M Valkoinen, 6,0 m 20 NAL330M Valkoinen, 8,0 m 20 NAL330M Valkoinen, 10,0 m 10 MSK 3 x 1,5 mm² / urosliitin NAC31S.W / vapaa toinen pää NAL310M Valkoinen, 0,5 m 0 NAL310M Valkoinen, 1,0 m 0 NAL310M Valkoinen, 1,5 m 0 NAL310M Valkoinen, 2,0 m 0 NAL310M Valkoinen, 2,5 m 0 NAL310M Valkoinen, 3,0 m 20 NAL310M Valkoinen, 4,0 m 20 NAL310M Valkoinen, 5,0 m 20 NAL310M Valkoinen, 6,0 m 20 NAL310M Valkoinen, 8,0 m 10 MSK 3 x 1,5 mm² / naarasliitin NAC32S.W / vapaa toinen pää NAL130M Valkoinen, 0,5 m 0 NAL130M Valkoinen, 1,0 m 0 NAL130M Valkoinen, 1,5 m 0 NAL130M Valkoinen, 2,0 m 20 NAL130M Valkoinen, 2,5 m 20 NAL130M Valkoinen, 3,0 m 20 NAL130M Valkoinen, 4,0 m 20 NAL130M Valkoinen, 5,0 m 20 NAL130M Valkoinen, 6,0 m 20 NAL130M Valkoinen, 8,0 m 10 MSK 3 x 2,5 mm² / urosliitin NAC31S.W / naarasliitin NAC32S.W NAL330M Valkoinen, 1,0 m 0 NAL330M Valkoinen, 2,0 m 20 NAL330M Valkoinen, 3,0 m 20 NAL330M Valkoinen, 4,0 m 20 NAL330M Valkoinen, 5,0 m 10 NAL330M Valkoinen, 6,0 m 10 NAL330M Valkoinen, 8,0 m 10 NAL330M Valkoinen, 10,0 m 10 MSK 3 x 2,5 mm² / urosliitin NAC31S.W / vapaa toinen pää NAL310M Valkoinen, 1,0 m 0 NAL310M Valkoinen, 1,5 m 0 NAL310M Valkoinen, 2,0 m 0 NAL310M Valkoinen, 2,5 m 0 NAL310M Valkoinen, 3,0 m 20 NAL310M Valkoinen, 4,0 m 20 NAL310M Valkoinen, 5,0 m 20 NAL310M Valkoinen, 6,0 m 20 NAL310M Valkoinen, 8,0 m 10

21 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille 3-napaiset EnstoNet-johtosetit, 250 V 16 A MSK (H05VV-F) 21 MSK 3 x 2,5 mm² / naarasliitin NAC32S.W / vapaa toinen pää NAL130M Valkoinen, 1,0 m 0 NAL130M Valkoinen, 1,5 m 0 NAL130M Valkoinen, 2,0 m 20 NAL130M Valkoinen, 2,5 m 0 NAL130M Valkoinen, 3,0 m 20 NAL130M Valkoinen, 4,0 m 20 NAL130M Valkoinen, 5,0 m 20 NAL130M Valkoinen, 6,0 m 20 NAL130M Valkoinen, 8,0 m 10 5-napaiset Enstonet-johtosetit 250/400 V 16 A, MSK (H05VV-F) MSK 5 x 1,5 mm² / urosliitin NAC51S.W / naarasliitin NAC52S.W NAL550M Valkoinen, 1,0 m 20 NAL550M Valkoinen, 2,0 m 20 NAL550M Valkoinen, 3,0 m 20 NAL550M Valkoinen, 4,0 m 10 NAL550M Valkoinen, 5,0 m 10 NAL550M Valkoinen, 6,0 m 10 NAL550M Valkoinen, 8,0 m 10 NAL550M Valkoinen, 10,0 m 10 MSK 5x1,5 mm² / urosliitin NAC51S.W / vapaa toinen pää NAL510M Valkoinen, 0,5 m 20 NAL510M Valkoinen, 1,0 m 20 NAL510M Valkoinen, 2,0 m 20 NAL510M Valkoinen, 3,0 m 20 NAL510M Valkoinen, 4,0 m 10 NAL510M Valkoinen, 5,0 m 10 NAL510M Valkoinen, 6,0 m 10 NAL510M Valkoinen, 8,0 m 10 MSK 5 x 1,5 mm² / naarasliitin NAC52S.W / vapaa toinen pää NAL150M Valkoinen, 0,5 m 20 NAL150M Valkoinen, 1,0 m 20 NAL150M Valkoinen, 2,0 m 20 NAL150M Valkoinen, 3,0 m 20 NAL150M Valkoinen, 4,0 m 10 NAL150M Valkoinen, 5,0 m 10 NAL150M Valkoinen, 6,0 m 10 NAL150M Valkoinen, 8,0 m 10

22 22 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille 5-napaiset Enstonet-johtosetit 250/400 V 16 A, MSK (H05VV-F) MSK 3 x 1.5 mm² / 5-napainen uros NAC51S.W / yksi vaihe kytketty, vapaa pää 3-vaiheisen runkolinjan haaroittamiseen 1-vaiheiseksi syötöksi esimerkiksi NAD5.W -haaroittimen avulla. NAL on L1 kytketty, NAL on L2 kytketty ja NAL on L3 kytketty. NAL511M Valkoinen, 1,0 m, L-1 kytketty 20 NAL512M Valkoinen, 1,0 m, L-2 kytketty 20 NAL513M Valkoinen, 1,0 m, L-3 kytketty 20 NAL511M Valkoinen, 2,0 m, L-1 kytketty 20 NAL512M Valkoinen, 2,0 m, L-2 kytketty 20 NAL513M Valkoinen, 2,0 m, L-3 kytketty 20 NAL511M Valkoinen, 3,0 m, L-1 kytketty 20 NAL512M Valkoinen, 3,0 m, L-2 kytketty 20 NAL513M Valkoinen, 3,0 m, L-3 kytketty 20 NAL511M Valkoinen, 4,0 m, L-1 kytketty 10 NAL512M Valkoinen, 4,0 m, L-2 kytketty 20 NAL513M Valkoinen, 4,0 m, L-3 kytketty 10 NAL511M Valkoinen, 5,0 m, L-1 kytketty 10 NAL512M Valkoinen, 5,0 m, L-2 kytketty 10 NAL513M Valkoinen, 5,0 m, L-3 kytketty 10 MSK 5 x 2,5 mm² / urosliitin NAC51S.W / naarasliitin NAC52S.W NAL550M Valkoinen, 1,0 m 20 NAL550M Valkoinen, 2,0 m 20 NAL550M Valkoinen, 3,0 m 20 NAL550M Valkoinen, 4,0 m 10 NAL550M Valkoinen, 5,0 m 10 NAL550M Valkoinen, 6,0 m 10 NAL550M Valkoinen, 8,0 m 10 NAL550M Valkoinen, 10,0 m 10 MSK 5 x 2,5 mm² / urosliitin NAC51S.W / vapaa toinen pää NAL510M Valkoinen, 1,0 m 20 NAL510M Valkoinen, 2,0 m 20 NAL510M Valkoinen, 3,0 m 20 NAL510M Valkoinen, 4,0 m 10 NAL510M Valkoinen, 5,0 m 10 NAL510M Valkoinen, 6,0 m 10 NAL510M Valkoinen, 8,0 m 10 NAL510M Valkoinen, 10,0 m 10 MSK 5 x 2,5 mm² / naarasliitin NAC52S.W / vapaa toinen pää NAL150M Valkoinen, 1,0 m 20 NAL150M Valkoinen, 2,0 m 20 NAL150M Valkoinen, 3,0 m 20 NAL150M Valkoinen, 4,0 m 10 NAL150M Valkoinen, 5,0 m 10 NAL150M Valkoinen, 6,0 m 10 NAL150M Valkoinen, 8,0 m 10

23 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille 5-napaiset Enstonet-johtosetit 250/400 V 16 A, MSK (H05VV-F) 23 MSK 3 x 2.5 mm² / 5-napainen uros NAC51S.W / yksi vaihe kytketty, vapaa pää 3-vaiheisen runkolinjan haaroittamiseen 1-vaiheiseksi syötöksi esimerkiksi NAD5.W -haaroittimen avulla. NAL on L1 kytketty, NAL on L2 kytketty ja NAL on L3 kytketty. NAL511M Valkoinen, 1,0 m, L-1 kytketty 20 NAL512M Valkoinen, 1,0 m, L-2 kytketty 20 NAL513M Valkoinen, 1,0 m, L-3 kytketty 20 NAL511M Valkoinen, 2,0 m, L-1 kytketty 20 NAL512M Valkoinen, 2,0 m, L-2 kytketty 20 NAL513M Valkoinen, 2,0 m, L-3 kytketty 20 NAL511M Valkoinen, 3,0 m, L-1 kytketty 20 NAL512M Valkoinen, 3,0 m, L-2 kytketty 20 NAL513M Valkoinen, 3,0 m, L-3 kytketty 20 NAL511M Valkoinen, 4,0 m, L-1 kytketty 10 NAL512M Valkoinen, 4,0 m, L-2 kytketty 10 NAL513M Valkoinen, 4,0 m, L-3 kytketty 10 NAL511M Valkoinen, 5,0 m, L-1 kytketty 10 NAL512M Valkoinen, 5,0 m, L-2 kytketty 10 NAL513M Valkoinen, 5,0 m, L-3 kytketty 10 3-napaiset EnstoNet-johtosetit, 250 V 16 A, halogeenivapaa Halogeenivapaa 3 x 1,5 mm² / urosliitin NAC 31S.W / naarasliitin NAC 32S.W ( S05Z1Z1-F ) NAL330T Valkoinen, 1,0 m 0 NAL330T Valkoinen, 2,0 m 20 NAL330T Valkoinen, 3,0 m 20 NAL330T Valkoinen, 4,0 m 20 NAL330T Valkoinen, 5,0 m 10 NAL330T Valkoinen, 6,0 m 10 NAL330T Valkoinen, 8,0 m 10 NAL330T Valkoinen, 10,0 m 10 Halogeenivapaa 3 x 1,5 mm² / urosliitin NAC 31S.W / vapaa toinen pää ( S05Z1Z1-F ) NAL310T Valkoinen, 0,5 m 0 NAL310T Valkoinen, 1,0 m 0 NAL310T Valkoinen, 1,5 m 0 NAL310T Valkoinen, 2,0 m 0 NAL310T Valkoinen, 2,5 m 0 NAL310T Valkoinen, 3,0 m 20 NAL310T Valkoinen, 4,0 m 20 NAL310T Valkoinen, 5,0 m 20 NAL310T Valkoinen, 6,0 m 10 NAL310T Valkoinen, 8,0 m 10 Halogeenivapaa 3 x 1,5 mm² / naarasliitin NAC 32S.W / vapaa toinen pää ( S05Z1Z1-F ) NAL130T Valkoinen, 0,5 m 0 NAL130T Valkoinen, 1,0 m 0 NAL130T Valkoinen, 1,5 m 0 NAL130T Valkoinen, 2,0 m 20 NAL130T Valkoinen, 2,5 m 20 NAL130T Valkoinen, 3,0 m 20 NAL130T Valkoinen, 4,0 m 20 NAL130T Valkoinen, 5,0 m 20 NAL130T Valkoinen, 6,0 m 20 NAL130T Valkoinen, 8,0 m 10

24 24 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille 3-napaiset EnstoNet-johtosetit, 250 V 16 A, halogeenivapaa Halogeenivapaa 3 x 2,5 mm² / urosliitin NAC 31S.W / naarasliitin NAC 32S.W ( S05Z1Z1-F ) NAL330T Valkoinen, 1,0 m 0 NAL330T Valkoinen, 2,0 m 20 NAL330T Valkoinen, 3,0 m 20 NAL330T Valkoinen, 4,0 m 20 NAL330T Valkoinen, 5,0 m 10 NAL330T Valkoinen, 6,0 m 10 NAL330T Valkoinen, 8,0 m 10 NAL330T Valkoinen, 10,0 m 10 Halogeenivapaa 3 x 2,5 mm² / urosliitin NAC 31S.W / vapaa toinen pää ( S05Z1Z1-F ) NAL310T Valkoinen, 1,0 m 0 NAL310T Valkoinen, 1,5 m 0 NAL310T Valkoinen, 2,0 m 0 NAL310T Valkoinen, 2,5 m 0 NAL310T Valkoinen, 3,0 m 20 NAL310T Valkoinen, 4,0 m 20 NAL310T Valkoinen, 5,0 m 20 NAL310T Valkoinen, 6,0 m 20 NAL310T Valkoinen, 8,0 m 10 Halogeenivapaa 3 x 2,5 mm² / naarasliitin NAC 32S.W / vapaa toinen pää ( S05Z1Z1-F ) NAL130T Valkoinen, 1,0 m 0 NAL130T Valkoinen, 2,0 m 20 NAL130T Valkoinen, 3,0 m 0 NAL130T Valkoinen, 4,0 m 20 NAL130T Valkoinen, 5,0 m 20 NAL130T Valkoinen, 6,0 m 20 NAL130T Valkoinen, 8,0 m 10 5-napaiset EnstoNet-johtosetit 250/400 V 16 A, halogeenivapaa Halogeenivapaa 5 x 1,5 mm² / urosliitin NAC 51S.W / naarasliitin NAC 52S.W ( S05Z1Z1-F ) NAL550T Valkoinen, 1,0 m 20 NAL550T Valkoinen, 2,0 m 20 NAL550T Valkoinen, 3,0 m 20 NAL550T Valkoinen, 4,0 m 10 NAL550T Valkoinen, 5,0 m 10 NAL550T Valkoinen, 6,0 m 10 NAL550T Valkoinen, 8,0 m 10 NAL550T Valkoinen, 10,0 m 10

25 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille 5-napaiset EnstoNet-johtosetit 250/400 V 16 A, halogeenivapaa 25 Halogeenivapaa 5 x 1,5 mm² / urosliitin NAC51S.W / vapaa toinen pää ( S05Z1Z1-F ) NAL510T Valkoinen, 0,5 m 20 NAL510T Valkoinen, 1,0 m 20 NAL510T Valkoinen, 2,0 m 20 NAL510T Valkoinen, 2,5 m 20 NAL510T Valkoinen, 3,0 m 20 NAL510T Valkoinen, 4,0 m 10 NAL510T Valkoinen, 5,0 m 10 NAL510T Valkoinen, 6,0 m 10 NAL510T Valkoinen, 8,0 m 10 Halogeenivapaa 5 x 1,5 mm² / naarasliitin NAC 52S.W / vapaa toinen pää ( S05Z1Z1-F ) NAL150T Valkoinen, 0,5 m 20 NAL150T Valkoinen, 1,0 m 20 NAL150T Valkoinen, 2,0 m 20 NAL150T Valkoinen, 2,5 m 20 NAL150T Valkoinen, 3,0 m 10 NAL150T Valkoinen, 4,0 m 10 NAL150T Valkoinen, 5,0 m 10 NAL150T Valkoinen, 6,0 m 10 NAL150T Valkoinen, 8,0 m 10 Halogeenivapaa 3 x 1,5 mm² / 5-napainen uros NAC51S.W / yksi vaihe kytketty, vapaa pää ( S05Z1Z1-F ) 3-vaiheisen runkolinjan haaroittamiseen 1-vaiheiseksi syötöksi esimerkiksi NAD 5.W -haaroittimen avulla. NAL on L1 kytketty, NAL on L2 kytketty ja NAL on L3 kytketty. NAL511T Valkoinen, 1,0 m, L-1 kytketty 20 NAL512T Valkoinen, 1,0 m, L-2 kytketty 20 NAL513T Valkoinen, 1,0 m, L-3 kytketty 20 NAL511T Valkoinen, 2,0m, L-1 kytketty 20 NAL512T Valkoinen, 2,0 m, L-2 kytketty 20 NAL513T Valkoinen, 2,0 m, L-3 kytketty 20 NAL511T Valkoinen, 3,0 m, L-1 kytketty 20 NAL512T Valkoinen, 3,0 m, L-2 kytketty 20 NAL513T Valkoinen, 3,0 m, L-3 kytketty 20 NAL511T Valkoinen, 4,0m, L-1 kytketty 10 NAL512T Valkoinen, 4,0 m, L-2 kytketty 10 NAL513T Valkoinen, 4,0 m, L-3 kytketty 10 NAL511T Valkoinen, 5,0 m, L-1 kytketty 10 NAL512T Valkoinen, 5,0 m, L-2 kytketty 10 NAL513T Valkoinen, 5,0 m, L-3 kytketty 10 Halogeenivapaa 5 x 2,5 mm² / urosliitin NAC 51S.W / naarasliitin NAC 52S.W ( S05Z1Z1-F ) NAL550T Valkoinen, 1,0 m 20 NAL550T Valkoinen, 2,0 m 20 NAL550T Valkoinen, 3,0 m 10 NAL550T Valkoinen, 4,0 m 10 NAL550T Valkoinen, 5,0 m 10 NAL550T Valkoinen, 6,0 m 10 NAL550T Valkoinen, 8,0 m 10 NAL550T Valkoinen, 10,0 m 10

26 26 Sähkönsyöttö VALAISTUKSelle, PISTORASIOILLe ja MUILLe SÄHKÖLAITTeille 5-napaiset EnstoNet-johtosetit 250/400 V 16 A, halogeenivapaa Halogeenivapaa 5 x 2,5 mm² / urosliitin NAC51S.W / vapaa toinen pää ( S05Z1Z1-F ) NAL510T Valkoinen, 1,0 m 20 NAL510T Valkoinen, 2,0 m 20 NAL510T Valkoinen, 3,0 m 20 NAL510T Valkoinen, 4,0 m 10 NAL510T Valkoinen, 5,0 m 10 NAL510T Valkoinen, 6,0 m 10 NAL510T Valkoinen, 8,0 m 10 Halogeenivapaa 5 x 2,5 mm² / naarasliitin NAC 52S.W / vapaa toinen pää ( S05Z1Z1-F ) NAL150T Valkoinen, 1,0 m 20 NAL150T Valkoinen, 2,0 m 20 NAL150T Valkoinen, 3,0 m 20 NAL150T Valkoinen, 4,0 m 10 NAL150T Valkoinen, 5,0 m 10 NAL150T Valkoinen, 6,0 m 10 NAL150T Valkoinen, 8,0 m 10 Halogeenivapaa 3 x 2,5 mm² / 5-napainen uros NAC51S.W / yksi vaihe kytketty, vapaa pää ( S05Z1Z1-F ) 3-vaiheisen runkolinjan haaroittamiseen 1-vaiheiseksi syötöksi esimerkiksi NAD 5.W -haaroittimen avulla. NAL on L1 kytketty, NAL on L2 kytketty ja NAL on L3 kytketty. NAL511T Valkoinen, 1,0 m, L-1 kytketty 20 NAL512T Valkoinen, 1,0 m, L-2 kytketty 20 NAL513T Valkoinen, 1,0 m, L-3 kytketty 20 NAL511T Valkoinen, 2,0 m, L-1 kytketty 20 NAL512T Valkoinen, 2,0 m, L-2 kytketty 20 NAL513T Valkoinen, 2,0 m, L-3 kytketty 20 NAL511T Valkoinen, 3,0 m, L-1 kytketty 20 NAL512T Valkoinen, 3,0 m, L-2 kytketty 20 NAL513T Valkoinen, 3,0 m, L-3 kytketty 20 NAL511T Valkoinen, 4,0 m, L-1 kytketty 10 NAL512T Valkoinen, 4,0 m, L-2 kytketty 10 NAL513T Valkoinen, 4,0 m, L-3 kytketty 10 NAL511T Valkoinen, 5,0 m, L-1 kytketty 10 NAL512T Valkoinen, 5,0 m, L-2 kytketty 10 NAL513T Valkoinen, 5,0 m, L-3 kytketty 10
