2 2 SLIM-LISTAVALAISIMIEN SUUNNITTELUOPAS Johdanto DreamLed SLIM-listavalaisinsarja mukautuu keittiön mukaisesti. Listavalaisinsarja toimitetaan määrämittaisina moduuleina, jotka kootaan asennuspaikalla yhtenäiseksi valaisimeksi. Tässä oppaassa on tärkeimmät ohjeet listavalaisinsarjan suunnitteluun ja mitoitukseen. Sisältö Johdanto 2 Kytkentäkaavio 3 SLIM-listavalaisimet 4 Välijohdot ja kulmaliitin 5 Muuntajat ja muuntajan johdot 6 Haaroitus 6 Ohjeita kaapiston mittaukseen 7 Astiankuivauskaappi 7 Liesituuletinkaappi 7 Suoran seinän kaapistot 8 Kulmakaapistot 9 Valonohjaus Tietoa valaisintoimituksesta 11

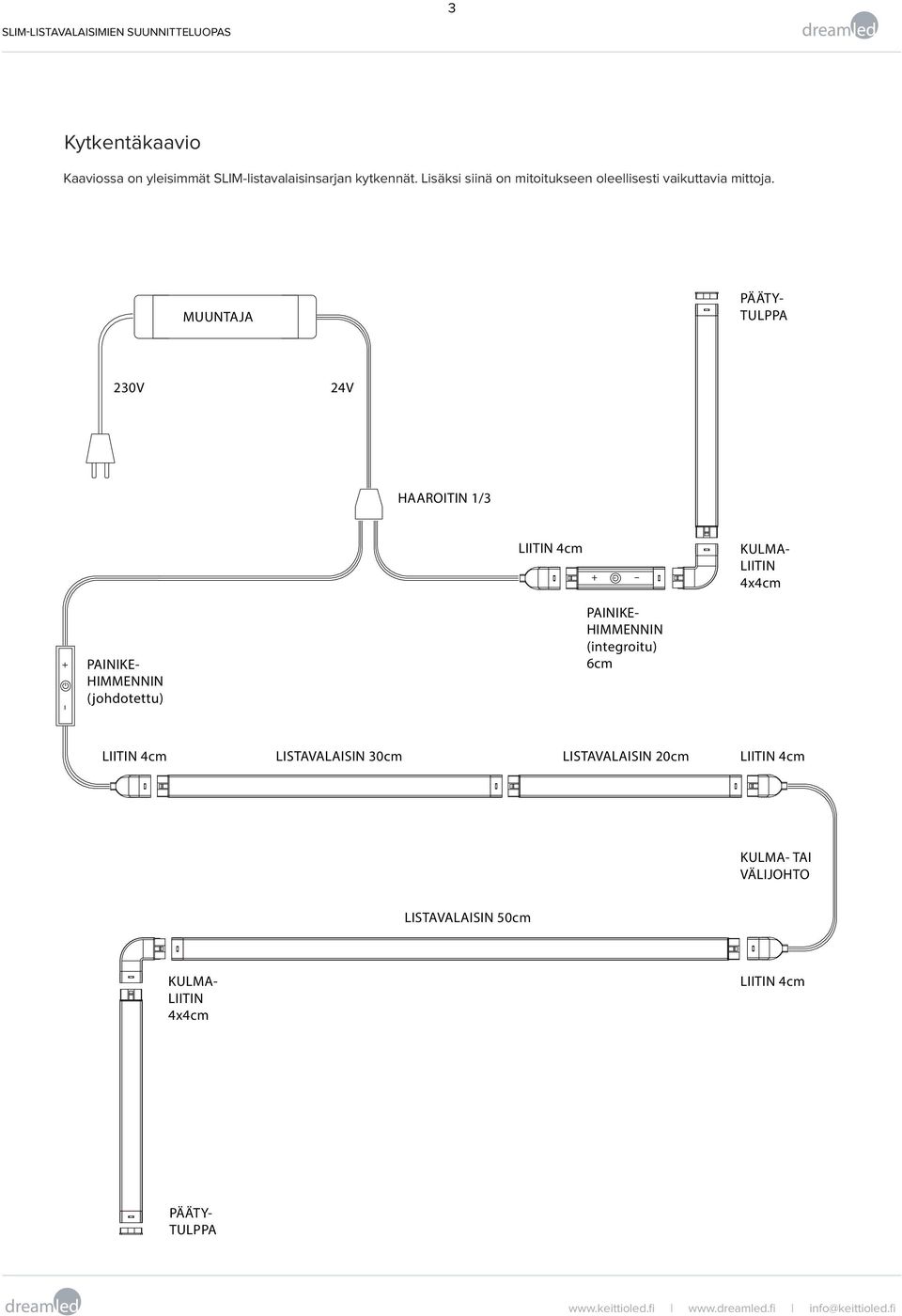

3 + - 3 SLIM-LISTAVALAISIMIEN SUUNNITTELUOPAS Kytkentäkaavio Kaaviossa on yleisimmät SLIM-listavalaisinsarjan kytkennät. Lisäksi siinä on mitoitukseen oleellisesti vaikuttavia mittoja. MUUNTAJA PÄÄTY- TULPPA 230V 24V HAAROITIN 1/3 LIITIN 4cm + - KULMA- LIITIN 4x4cm PAINIKE- HIMMENNIN (johdotettu) PAINIKE- HIMMENNIN (integroitu) 6cm LIITIN 4cm LISTAVALAISIN 30cm LISTAVALAISIN 20cm LIITIN 4cm KULMA- TAI VÄLIJOHTO LISTAVALAISIN 50cm KULMA- LIITIN 4x4cm LIITIN 4cm PÄÄTY- TULPPA

4 SLIM-LISTAVALAISIMIEN SUUNNITTELUOPAS 4 SLIM-listavalaisimet Led-valaisin, joka mitoitetaan yhdistämällä eripituisia moduuleita. Listavalaisimet liitetään toisiinsa kiinteillä uros- ja naarasliittimillä ja ne kiinnitetään kaapin pohjaan metallisilla runkokiinnikkeillä. Päätytulppa suojaa sarjan viimeisen liittimen. Runko on alumiinia ja liittimet ovat alumiininväristä muovia. Valaisinmoduulien pituudet ovat 10cm, 20cm, 30cm, 50cm ja 100cm (kuvassa 20cm). Sopii asennettavaksi myös astiankuivauskaapin alle. Tekniset tiedot per metri: Valoteho 900Lm/m Valon väri 3000K tai 4000K Ra-indeksi 80 Virrankulutus 12,5W/m Jännite 24VDC Led määrä 158kpl Led tyyppi 3528 Valokulma 120 astetta, valoa hajottava linssi Suojaus IP44 mitat mitat asennettuna 9mm 11,5mm 21mm 22mm päätytulppa (ei vaikuta mitoitukseen) kiinnitys runkokiinnikkeellä 9mm 21mm

5 5 SLIM-LISTAVALAISIMIEN SUUNNITTELUOPAS Kulma- ja välijohdot Kulma- ja välijohdot ovat heikkovirtajohtoja, joilla saadaan liitettyä koko keittiön listavalaisimet samaan sarjaan. Kulmajohdoilla käännytään seinältä toiselle ja välijohdoilla tehdään pidempi siirtymä esim. liesituuletinkaapin kohdalla. Johto on ohut parijohto, jossa alumiininväriset virtaliittimet (uros- ja naaras). Virtaliittimen vaatima tila on 40mm. Pituudet: 10cm 25cm 100cmt 200cm 300cm 500cm HUOM! Pituudet 100cm, 200cm, 300cm ja 500cm on varustettu lukkoliittimellä johdotuksen helpottamiseksi Kulmaliitin Kulmaliitin 90 asteen käännöksiin SLIM-listavaloille. Alumiininväristä muovia. Pakkaus sisältää molemmat kätisyydet. kätisyydet oikea ja vasen mitat asennettuna 40mm 11,5mm

6 6 SLIM-LISTAVALAISIMIEN SUUNNITTELUOPAS Muuntajat Listavalaisimet toimivat 24V/DC muuntajilla. Mallistossa on 3 versiota, joista valitaan listavalaisimien yhteispituuden mukaan: 40W muuntajaan voidaan kytkeä yhteensä 2.5m listavalaisimia 75W muuntajaan voidaan kytkeä yhteensä 5m listavalaisimia 100W muuntajaan voidaan kytkeä yhteensä 6.5m listavalaisimia Muuntaja on hakkuri-tyyppinen, eli se menee virransäästötilaan kun se ei ole kuormitettuna. Muuntaja kytketään verkkovirtaan pistotulpalla tai jakorasialla. Johdotukset muuntajalta valaisimille Muuntaja sisältää pistotulpalla varustetun verkkojohdon ja kahdella liitoskohdalla varustetun heikkovirtajohdon ja adapterijohdon SLIM-listavalaisimille. Kaikki liitokset tapahtuvat lukittuvilla pikaliittimillä. Muuntajalta valaisimelle tuleva johto on 3- osainen. 1. Muuntajalta lähtevä 10 cm pituinen johto 1. ja 2. johdon välissä on liitosmahdollisuus, jota käytetään yleensä haaroitusjohdolle, kauko-ohjettavan himmentimen vastaanottimelle tai jatkojohdolla 2. Jatkojohto. Pujotetaan kaapiston sivusta tai takaa valaisiille. Johdon pituus 2 metriä 2. ja 3. johdon välissä on liitosmahdollisuus käytetään yleensä painikehimmentimelle. 3. Adapterijohto listoille 25cm Haaroitin 1/3 ja 1/6 Haaroittimella voidaan yhdistää useampia valaisinryhmiä yhteen muuntajaan. Käytetään usein jos muuntaja sijoitetaan liesituuletinkaappiin ja halutaan lähteä kaapilta 2 eri suuntaan tai jos halutaan kaapin ala- ja yläpuoliset valaisinsarjat samaan muuntajaan. Huom! Haaroittimelta valaisimille tarvitaan jatkojohto, joka on samanlainen 2m johto, joka tulee muuntajan mukana. Haaroitin 1/3 sisältää yhden listavalaisinadapterin (toinen tulee muuntajan mukana). Eli jos tulee haaroitus 3 sarjalle, tarvitaan lisäksi yksi SLIM-valaisinadapterijohto. Haaroitin 1/6 sisältää kolme listavalaisinadapterin (neljäs tulee muuntajan mukana).

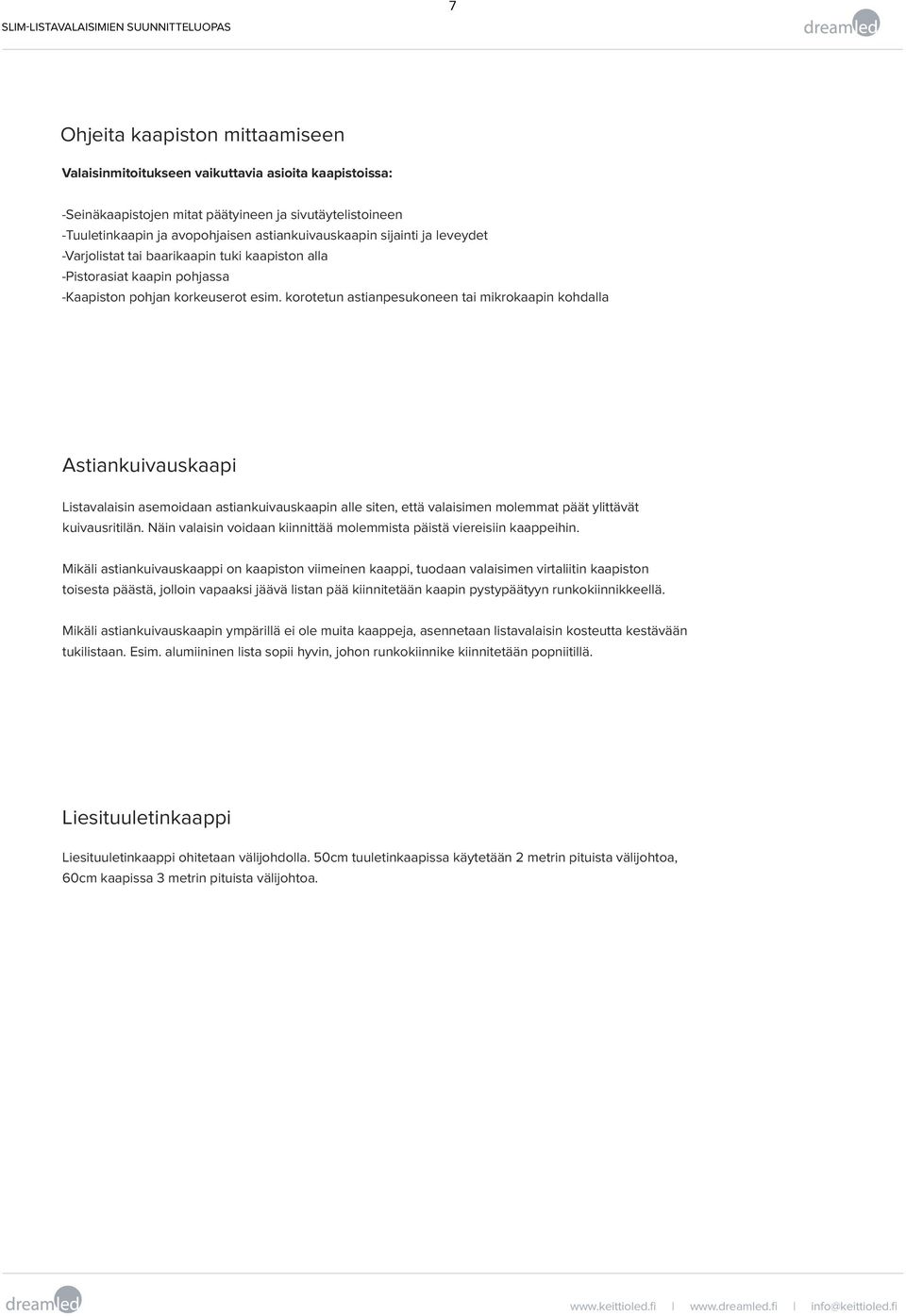

7 SLIM-LISTAVALAISIMIEN SUUNNITTELUOPAS 7 Ohjeita kaapiston mittaamiseen Valaisinmitoitukseen vaikuttavia asioita kaapistoissa: -Seinäkaapistojen mitat päätyineen ja sivutäytelistoineen -Tuuletinkaapin ja avopohjaisen astiankuivauskaapin sijainti ja leveydet -Varjolistat tai baarikaapin tuki kaapiston alla -Pistorasiat kaapin pohjassa -Kaapiston pohjan korkeuserot esim. korotetun astianpesukoneen tai mikrokaapin kohdalla Astiankuivauskaapi Listavalaisin asemoidaan astiankuivauskaapin alle siten, että valaisimen molemmat päät ylittävät kuivausritilän. Näin valaisin voidaan kiinnittää molemmista päistä viereisiin kaappeihin. Mikäli astiankuivauskaappi on kaapiston viimeinen kaappi, tuodaan valaisimen virtaliitin kaapiston toisesta päästä, jolloin vapaaksi jäävä listan pää kiinnitetään kaapin pystypäätyyn runkokiinnikkeellä. Mikäli astiankuivauskaapin ympärillä ei ole muita kaappeja, asennetaan listavalaisin kosteutta kestävään tukilistaan. Esim. alumiininen lista sopii hyvin, johon runkokiinnike kiinnitetään popniitillä. Liesituuletinkaappi Liesituuletinkaappi ohitetaan välijohdolla. 50cm tuuletinkaapissa käytetään 2 metrin pituista välijohtoa, 60cm kaapissa 3 metrin pituista välijohtoa.

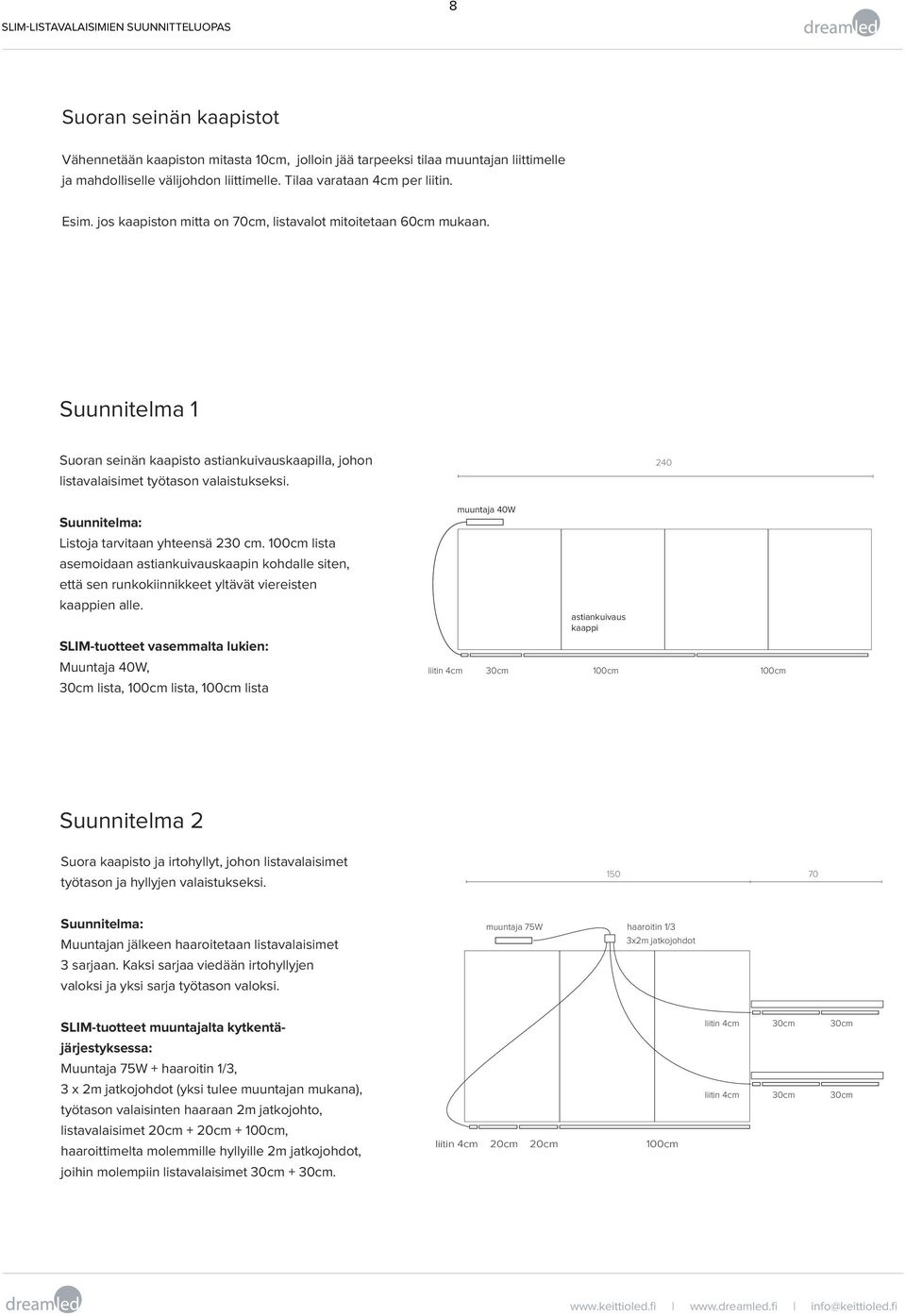

8 8 SLIM-LISTAVALAISIMIEN SUUNNITTELUOPAS Suoran seinän kaapistot Vähennetään kaapiston mitasta 10cm, jolloin jää tarpeeksi tilaa muuntajan liittimelle ja mahdolliselle välijohdon liittimelle. Tilaa varataan 4cm per liitin. Esim. jos kaapiston mitta on 70cm, listavalot mitoitetaan 60cm mukaan. Suunnitelma 1 Suoran seinän kaapisto astiankuivauskaapilla, johon listavalaisimet työtason valaistukseksi. 240 Suunnitelma: Listoja tarvitaan yhteensä 230 cm. 100cm lista asemoidaan astiankuivauskaapin kohdalle siten, että sen runkokiinnikkeet yltävät viereisten kaappien alle. SLIM-tuotteet vasemmalta lukien: Muuntaja 40W, 30cm lista, 100cm lista, 100cm lista muuntaja 40W astiankuivaus kaappi liitin 4cm 30cm 100cm 100cm Suunnitelma 2 Suora kaapisto ja irtohyllyt, johon listavalaisimet työtason ja hyllyjen valaistukseksi Suunnitelma: Muuntajan jälkeen haaroitetaan listavalaisimet 3 sarjaan. Kaksi sarjaa viedään irtohyllyjen valoksi ja yksi sarja työtason valoksi. muuntaja 75W haaroitin 1/3 3x2m jatkojohdot SLIM-tuotteet muuntajalta kytkentäjärjestyksessa: Muuntaja 75W + haaroitin 1/3, 3 x 2m jatkojohdot (yksi tulee muuntajan mukana), työtason valaisinten haaraan 2m jatkojohto, listavalaisimet 20cm + 20cm + 100cm, haaroittimelta molemmille hyllyille 2m jatkojohdot, joihin molempiin listavalaisimet 30cm + 30cm. liitin 4cm 20cm 20cm 100cm liitin 4cm 30cm 30cm liitin 4cm 30cm 30cm

9 SLIM-LISTAVALAISIMIEN SUUNNITTELUOPAS 9 Kulmakaapistot Toisen seinän asennussyvyys takaseinästä vaikuttaa listasarjojen pituuteen seuraavasti: Haluttu asennus syvyys Vähennetään kummankin seinän listavalaisinten yhteispituudesta 0-3 cm -10 cm 10 cm -20 cm 20 cm -30 cm 30 cm -40 cm Näin saadaan huomioitua toisen seinän asennussyvyys ja jää riittävästi tilaa virtaliittimille. Suunnitelma 3 Kulmakaapisto, johon mitoitetaan listavalaisimet työtason valaistukseksi. 160 Suunnitelma: Listavalojen asennussyvyys 20cm taustaseinästä. Vähennetään 30cm molempien seinien kaapiston mitasta ja mitoitetaan listat sen mukaan. Muuntaja 75W SLIM-tuotteet vasemmalta: Muuntaja 75W, 100cm lista, 30cm lista, kulmaliitin, 30cm lista, 50cm lista, 110 Suunnitelma 4 Kulmakeittiö, jossa on astiankuivauskaappi ja liesikupu. Mitoitetaan työtason valaistus listavalaisimilla m välijohto 90 Suunnitelma: Listavalaisimien asennussyvyys on 10cm takaseinästä. Vähennetään 20cm kunkin seinän kaapiston mitasta ja mitoitetaan listat sen mukaan. Astiankuivauskaapin alle 100cm lista ja liesituulettimen ylitys välijohdolla. Liesikupu 100 SLIM-tuotteet vasemmalta: 100cm lista, 20cm lista, 20cm lista, kulmaliitin, 20cm lista, 20cm lista, 300cm välijohto, 20cm lista, 50cm lista, kulmaliitin 50cm lista, 30cm lista, muuntaja 75W 160 Astiankuivauskaappi Muuntaja 75W

10 SLIM-LISTAVALAISIMIEN SUUNNITTELUOPAS 10 Himmentimet ja valaisinten ohjaus Tässä osiossa on keskitytty valaisinsarjojen ohjaukseen eli päälle- ja poiskytkentään ja valonsäätöön. SLIM-Valaisinsarjaa ohjataan muuntajan ja valaisimien väliin kytkettävillä painikehimmentimillä tai DIM-tuotesarjan kauko-ohjattavilla himmentimillä. Molemmilla tavoilla saadaan toteutettua valaisinohjaustoiveet nykyaikaisesti ilman vaativia johdotustöitä. Manuaaliset himmentimet Integroitu painikehimmennin IPH-SLIM Liitetään kiinteäksi osaksi listavalaisimia, eli se on otettava huomioon listavalaisimien mitoituksessa. Suositellaan käytettäväksi kulmaliittimen kanssa, jolloin himmennin kääntyy huomaamattomasti seinää kohti kaapiston syvyyssuunnassa. Näin saadaan myös minimoitua himmenninmodulin vaikutus listavalaisimien mitoitukseen. + - Painikehimmennin PH-SLIM Liitetään lukittuvillä pikaliittimillä muuntajan johdon liitokseen. + - Painikehimmentimien kanssa voidaan käyttää 40W ja 75W muuntajia ja yhdessä sarjassa saa olla max. 6 metriä valaisinlistoja.

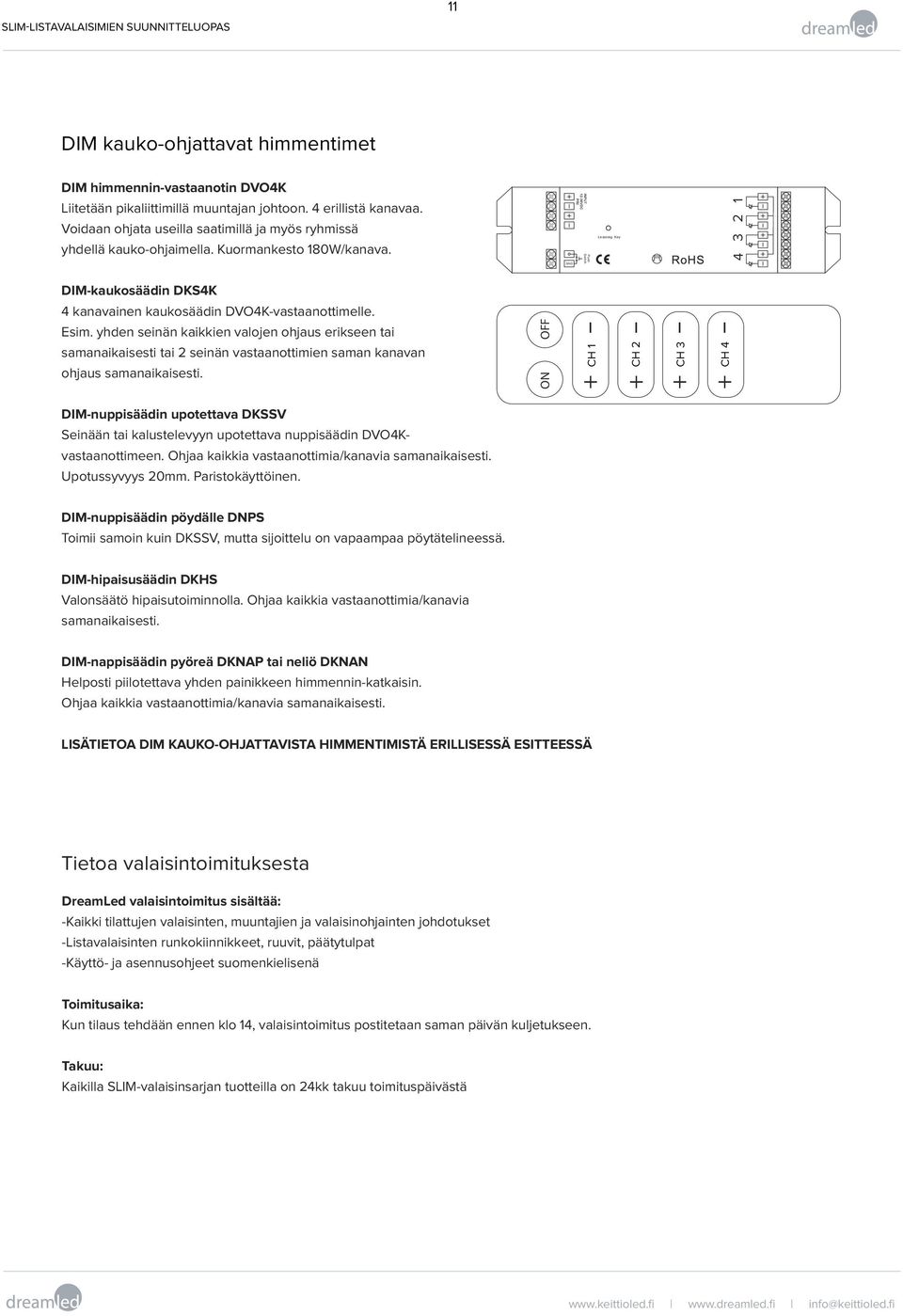

11 SLIM-LISTAVALAISIMIEN SUUNNITTELUOPAS 11 DIM kauko-ohjattavat himmentimet DIM himmennin-vastaanotin DVO4K Liitetään pikaliittimillä muuntajan johtoon. 4 erillistä kanavaa. 1 Voidaan ohjata useilla saatimillä ja myös ryhmissä yhdellä kauko-ohjaimella. Kuormankesto 180W/kanava. GND Push Switch Learning Key DIM-kaukosäädin DKS4K 4 kanavainen kaukosäädin DVO4K-vastaanottimelle. Esim. yhden seinän kaikkien valojen ohjaus erikseen tai samanaikaisesti tai 2 seinän vastaanottimien saman kanavan ohjaus samanaikaisesti. ON OFF + CH CH CH CH 4 - DIM-nuppisäädin upotettava DKSSV Seinään tai kalustelevyyn upotettava nuppisäädin DVO4K- vastaanottimeen. Ohjaa kaikkia vastaanottimia/kanavia samanaikaisesti. Upotussyvyys 20mm. Paristokäyttöinen. DIM-nuppisäädin pöydälle DNPS Toimii samoin kuin DKSSV, mutta sijoittelu on vapaampaa pöytätelineessä. DIM-hipaisusäädin DKHS Valonsäätö hipaisutoiminnolla. Ohjaa kaikkia vastaanottimia/kanavia samanaikaisesti. DIM-nappisäädin pyöreä DKNAP tai neliö DKNAN Helposti piilotettava yhden painikkeen himmennin-katkaisin. Ohjaa kaikkia vastaanottimia/kanavia samanaikaisesti. LISÄTIETOA DIM KAUKO-OHJATTAVISTA HIMMENTIMISTÄ ERILLISESSÄ ESITTEESSÄ Tietoa valaisintoimituksesta DreamLed valaisintoimitus sisältää: -Kaikki tilattujen valaisinten, muuntajien ja valaisinohjainten johdotukset -Listavalaisinten runkokiinnikkeet, ruuvit, päätytulpat -Käyttö- ja asennusohjeet suomenkielisenä Toimitusaika: Kun tilaus tehdään ennen klo 14, valaisintoimitus postitetaan saman päivän kuljetukseen. Takuu: Kaikilla SLIM-valaisinsarjan tuotteilla on 24kk takuu toimituspäivästä
