Muhoksen Koivulehdon päiväkodin 2. vaihe. Hankesuunnitelma

Transkriptio

1 Muhoksen Koivulehdon päiväkodin 2. vaihe Hankesuunnitelma

2 Koivulehdon päiväkodin 2. vaiheen hankesuunnitelma Muhoksen kunta Koivulehdon päiväkodin 2. vaiheen hankesuunnitelma Yleistä Muhoksen Koivulehdon päiväkodin toisen rakennusvaiheen hankesuunnitelma on laadittu vuoden 2012 aikana. Työn on tilannut Muhoksen kunnan tekniset palvelut / Mikko Kari ja sen on laatinut Linja Arkkitehdit Oy / Esa Paajanen ja Veli-Pekka Ranta. Työssä on tutkittu nykyisellään kolme päivähoitoryhmää käsittävän Koivulehdon päiväkodin laajentamista, sekä ensimmäisen rakennusvaiheen tilojen mahdollista uudelleenjärjestelyä. Työn aikana on pidetty neljä hankesuunnittelukokousta, joihin ovat osallistuneet myös käyttäjien edustajat. Hankesuunnitelma perustuu Muhoksen kunnan laatimaan tarveselvitysraporttiin (laatinut Liisa Fasse ja Juha Piirala ), jossa tarkastellaan Muhoksen kunnan päivähoidon tilantarpeita. Ensimmäinen rakennusvaihe Koivulehdon päiväkoti sijaitsee Muhoksen Kirkonkylän eteläpuolella, omakotitalovaltaisen asuinalueen ympäröimänä osoitteessa Tehtaantie 2. Rautatie erottaa alueen kirkonkylän keskustasta. Päiväkodin ensimmäinen rakennusvaihe on rakennettu vuonna 2009, ja rakennuksen on suunnitellut Arkkitehtitoimisto Juha Palovaara Ky. Puurakenteinen päiväkoti on rakennettu P3-paloluokkaan ja sen kerrosala on 496 k-m2. Rakennus on massaltaan suorakulmainen ja yksikerroksinen. Toisessa kerroksessa sijaitsee ainoastaan ilmanvaihtokonehuone, minne on käynti ulkokautta, rakennuksen kaakkoispäädystä. Rakennuksessa on toispuoleinen harjakatto ja rakennus on sijoitettu tontille siten, että sen pääty suuntautuu kadulle päin. Leikkipiha sijaitsee rakennuksen pitkän lounaisjulkisivun edustalla pysäköinnin ja tonttiliittymän sijaitessa rakennuksen luoteispäädyssä. Yleisnäkymä 1. rakennusvaiheesta piha-alueelta päin katsottuna Ensimmäinen rakennusvaihe palvelee kolmen päivähoitoryhmän tarpeita. ( =56 lasta) Kaakkoispäädyssä on 1-3 vuotiaiden lasten ryhmätilat, jotka kuitenkin ovat tällä hetkellä yli 3-vuotiaiden lasten käytössä. Rakennuksen keskivaiheilla sijaitsee kaksi 3-6 vuotiaiden lasten ryhmää. Näiden LINJA ARKKITEHDIT OY

3 Koivulehdon päiväkodin 2. vaiheen hankesuunnitelma ryhmätilojen välissä on myös noin 40 m2 kokoinen monikäyttötila. Rakennuksen kadun puoleisessa luoteispäädyssä puolestaan sijaitsee henkilökunnan tilat sekä jakelukeittiö. Keittiö on mitoitettu palvelemaan kolmen päivähoitoryhmän tarpeita. Ruoka saapuu lämpölaatikoissa keittiölle, mistä se kuljetetaan kärryjen avulla ryhmätiloihin. Ruokailu tapahtuu ryhmätiloissa, mihin on myös sijoitettu yksi jääkaappi kuhunkin ryhmään. Keittiössä myös pestään ja säilytetään astiat. Huolto toimii pysäköintialueen puoleisesta sisäänkäynnistä, joka johtaa suoraan keittiöön. Sen vieressä on myös henkilökunnan sisäänkäynti. Päiväkotiryhmien sisäänkäynnit ovat pihan puolella. Näkymä päiväkodin pysäköintialueelta tontille saavuttaessa Pihan nykyisiä leikkivälineitä Päiväkotiryhmien sisäänkäyntien edustalla on katos Ote 1. rakennusvaiheen julkisivusta LINJA ARKKITEHDIT OY

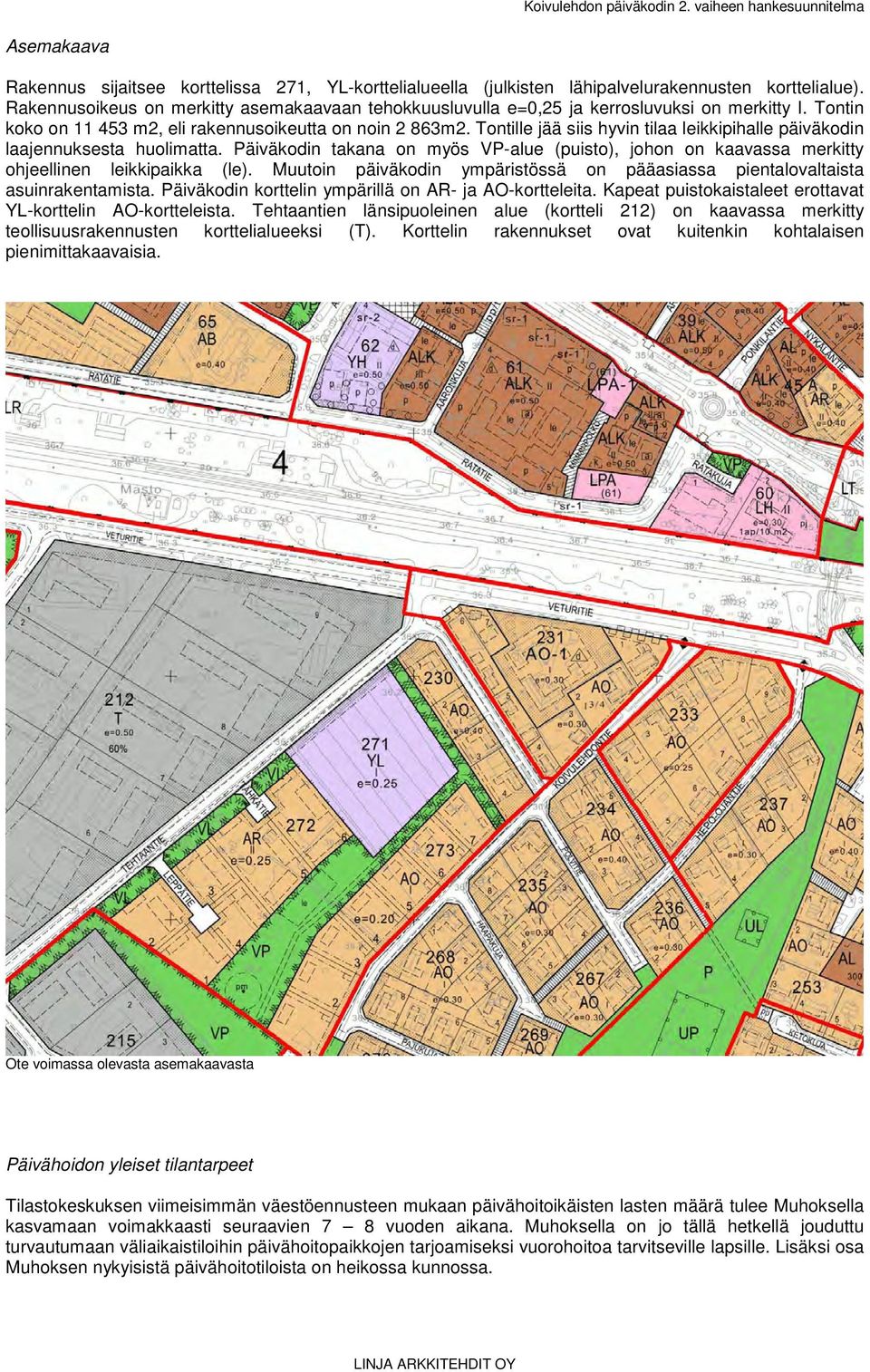

4 Koivulehdon päiväkodin 2. vaiheen hankesuunnitelma Asemakaava Rakennus sijaitsee korttelissa 271, YL-korttelialueella (julkisten lähipalvelurakennusten korttelialue). Rakennusoikeus on merkitty asemakaavaan tehokkuusluvulla e=0,25 ja kerrosluvuksi on merkitty I. Tontin koko on m2, eli rakennusoikeutta on noin 2 863m2. Tontille jää siis hyvin tilaa leikkipihalle päiväkodin laajennuksesta huolimatta. Päiväkodin takana on myös VP-alue (puisto), johon on kaavassa merkitty ohjeellinen leikkipaikka (le). Muutoin päiväkodin ympäristössä on pääasiassa pientalovaltaista asuinrakentamista. Päiväkodin korttelin ympärillä on AR- ja AO-kortteleita. Kapeat puistokaistaleet erottavat YL-korttelin AO-kortteleista. Tehtaantien länsipuoleinen alue (kortteli 212) on kaavassa merkitty teollisuusrakennusten korttelialueeksi (T). Korttelin rakennukset ovat kuitenkin kohtalaisen pienimittakaavaisia. Ote voimassa olevasta asemakaavasta Päivähoidon yleiset tilantarpeet Tilastokeskuksen viimeisimmän väestöennusteen mukaan päivähoitoikäisten lasten määrä tulee Muhoksella kasvamaan voimakkaasti seuraavien 7 8 vuoden aikana. Muhoksella on jo tällä hetkellä jouduttu turvautumaan väliaikaistiloihin päivähoitopaikkojen tarjoamiseksi vuorohoitoa tarvitseville lapsille. Lisäksi osa Muhoksen nykyisistä päivähoitotiloista on heikossa kunnossa. LINJA ARKKITEHDIT OY

5 Koivulehdon päiväkodin 2. vaiheen hankesuunnitelma Kokonaisuudessaan tarvitaan tilat kolmelle uudelle päivähoitoryhmälle ( =63 lasta), joista yhdessä tulisi olla mahdollista tarjota vuorohoitoa. Lisäksi Koivulehdon päiväkodin laajennuksen yhteydessä on tarve rakentaa tilat avoimelle päiväkodille (n. 14 lapsen aamu- ja iltapäiväryhmä). Nämä tilat tulisi olla tarvittaessa helposti muunnettavissa neljännen päivähoitoryhmän tiloiksi. Uuden laajennuksen myötä ensimmäisen rakennusvaiheen kaakkoispäädyssä olevat ryhmätilat vapautuisivat 1-3 vuotiaiden lasten hoitokäyttöön, jolloin kirkonkylän alueella kyettäisiin tarjoamaan päivähoitopaikkoja myös alle kolmivuotiaille lapsille. Toisen rakennusvaiheen tilat Koivulehdon päiväkodin toiseen vaiheeseen rakennetaan tilat kolmelle 21 lapsen päivähoitoryhmälle. Ryhmän tilat koostuvat ryhmähuoneesta, leikki- ja lepohuoneesta, pienryhmätilasta, varastosta, wc- ja pesutiloista sekä kuraeteis- ja eteistiloista. Yhdessä ryhmistä tarjotaan vuorohoitoa, joten siellä tulee sijaita kotikeittiö esimerkiksi aamu- ja iltapalojen valmistamista varten. Vuorohoitotiloihin tarvitaan kaappisänkyjen lisäksi myös tavallisia sänkyjä. Ryhmä-, leikki- ja lepotilat suunnitellaan niin, ettei niiden kautta tule läpikulkua muihin ryhmiin. Läpikulku järjestetään kuitenkin eteistilojen kautta, jolloin esimerkiksi ruuan kuljetus on mahdollista järjestää sisäkautta. Avoimen päiväkodin tilat muistuttavat pitkälti muita ryhmätiloja, jolloin tilat ovat tarvittaessa helposti muunnettavissa neljännen päivähoitoryhmän tarpeisiin. Avoimen päiväkodin yhteyteen tulee myös kaksi terapiahuonetta, joista toista voidaan käyttää neuvotteluhuoneena. Ensimmäisessä vaiheessa sijaitseva monitoimitila jää laajennuksen myötä hankalalle sijainnille. Lisäksi sen koko jää isommalle päiväkotiyksikölle riittämättömäksi. Toiseen vaiheeseen rakennetaankin uusi 65 m2 kokoinen ja huonekorkeudeltaan suurempi monikäyttötila, jonka yhteyteen sijoitetaan varasto. Monikäyttötila sijoitetaan rakennuskokonaisuuden keskivaiheille, kadunpuoleiseen kulmaan, jolloin se on helposti saavutettavissa kaikille päivähoitoryhmille sekä ulkopuolelta saapuville käyttäjille. Vanha monitoimitila muutetaan päiväkodin toimistohuoneiksi. Toiseen vaiheeseen tulee myös henkilökunnan sosiaalitilat kasvavan työntekijämäärän vuoksi. Lisäksi laajennukseen tulee henkilökunnan peseytymis- ja wc-tiloja. Monitoimitilan ja avoimen päiväkodin tilojen läheisyyteen tarvitaan inva-wc sekä yleisönaulakot. Toiseen vaiheeseen tulee oma siivouskomero. Ullakolle, korkean monikäyttötilan viereen sijoitetaan uusi ilmanvaihtokonehuone, joka palvelee toista rakennusvaihetta. Lähtökohtaisesti rakennukseen ei suunnitella väestönsuojaa kokonaishuonealan pysyessä alle m2:ssä, mikä on väestönsuojan rakentamisvelvoitteen raja kokoontumisrakennuksissa. Ensimmäisen rakennusvaiheen muutokset Uuden monitoimitilan myötä vanhaa monitoimitilaa ei enää tarvita, joten sen tilalle sijoitetaan toimistohuoneita. Tilasta rajataan uusin väliseinin työhuoneet päiväkodin johtajalle sekä kiertävälle erityislastentarhaopettajalle. Ensimmäisen ja toisen rakennusvaiheen välille tarvitaan kulkuyhteys sisäkautta. Tämä voidaan järjestää esimerkiksi muuttamalla osa pukuhuonetilasta käytäväksi ja puhkaisemalla kulkuaukko rakennuksen päätyyn. Menetettävä pukuhuonetila korvataan suuremmilla sosiaalitiloilla laajennuksen puolella. Lämmityskeittiö tulee jatkossa palvelemaan kuutta päiväkotiryhmää. Keittiössä tarvitaan lisätilaa ruokalaatikoille sekä jakelukärryille näiden määrän kaksinkertaistuessa. Kärryjen säilytystilaa saadaan esimerkiksi purkamalla keittiön ja henkilökunnan tuulikaappien väliseinät ja muuntamalla tila osaksi keittiötä. Lastauslaiturin puolelle voidaan rakentaa uusi tuulikaappi ja sen yhteydessä oleva varasto voidaan muuntaa laatikoiden säilytykseen sopivaksi. Henkilökunnan sisäänkäynti siirtyy toisen vaiheen puolelle sosiaalitilojen läheisyyteen. Lisää kylmäsäilytystilaa ei tarvita keittiöön, sillä kaikkiin uusiin ryhmätiloihin tulee jääkaappi. Pihan muutokset Piha mitoitetaan vähintään 133 lapselle ( ). Mitoitusperiaatteena käytetään 20 m2 leikkipihaa/lapsi, jolloin päiväkodin pihalla tulee olla leikkipihaa vähintään m vuotiaille lapsille rajataan oma pihaalue. Nykyiset leikkivälineet pyritään säilyttämään paikoillaan. Lisäksi pihalle hankitaan uusia leikkivälineitä kasvavan lapsimäärän vuoksi. Myös pihavarastoja rakennetaan lisää. LINJA ARKKITEHDIT OY

6 Koivulehdon päiväkodin 2. vaiheen hankesuunnitelma Nykyinen pysäköintialue muutetaan henkilökunnan käyttöön ja sitä laajennetaan hieman. Tontin länsikulmaan, toisen vaiheen päätyyn rakennetaan uusi saattopysäköintialue. Pihalle tehdään lasten saattoa varten riittävän leveä ja kantava kulkureitti, joka on mahdollista aurata talvella työkoneilla. Pihalla on ollut ongelmia hulevesien kanssa, joten maanpinnan kallistukset korjataan ja tarvittaessa pihalle lisätään sadevesikaivoja toisen rakennusvaiheen yhteydessä. LIITTEET: 1. Tarveselvitysraportti / Koivulehdon päiväkodin laajennus 2. Hankesuunnitelmakokousten muistiot 3. Ensimmäisen rakennusvaiheen asema- ja pohjapiirrokset 4. Toisen rakennusvaiheen suunnitelmat 5. Tilaluettelo 6. Tyyppihuonepohjat ja laatutasokuvaus 7. Teknisten järjestelmien laatutasokuvaus 8. Tavoitehintalaskelma 9. Aikataulu Oulussa Esa Paajanen, arkkit. SAFA LINJA ARKKITEHDIT OY Veli-Pekka Ranta, ark. yo LINJA ARKKITEHDIT OY LINJA ARKKITEHDIT OY

7 Sivu 1 / 3 TARVESELVITYSRAPORTTI /KOIVULEHDON PÄIVÄKODIN LAAJENNUS 1. Hankkeen nimi Koivulehdon päiväkodin toinen vaihe 2. Tilatarve Tilatarve perustuu tilastokeskuksen viimeisimpään väestöennusteeseen. Ikäluokat 0-6 Muhoksella vuosina tilastokeskuksen ennusteen mukaan yht Väestöennusteen mukaan päivähoitoikäisten lasten määrä tulee kasvamaan suhteellisen voimakkaasti seuraavien 7-8 vuoden aikana. Tilatarvetta lisää nykyisten päiväkotitilojen heikko kunto Veturitiellä. Lisäksi on jouduttu turvautumaan nuoriso- ja voimailutalon tiloihin tilapäisratkaisuna päiväkotipaikkojen tarjoamiseksi vuorohoitoa tarvitseville lapsille. Em. tiloihin on

8 Sivu 2 / 3 tällä hetkellä sijoitettu yhteensä kaksi päivähoitoryhmää (35 paikkaa). Lisäksi kasvavan päiväkotipaikkatarpeen täyttämiseksi tarvittaisiin tilat ainakin yhdelle päivähoitoryhmälle. Kokonaistilatarve Koivulehdon päiväkodin toiselle vaiheelle on tilat kolmelle päivähoitoryhmälle (3*21 lasta). Seuraavassa listaus tiloista: kolmen päivähoitoryhmän tilat tukitiloineen (kuten saniteettitilat ja varastotilat)) henkilökunnan sosiaalitilat päiväkodin johtajan työhuone kiertävän erityslastentarhanopettajan työhuone kaksi terapiahuonetta, joista toista voidaan käyttää neuvotteluhuoneena tilat avoimelle päiväkotitoiminnalle (kerhohuone). Avoimelle päiväkotitoiminalle varatun tilan tulisi olla helposti muutettavissa tarvittaessa yhden päivähoitoryhmän tiloiksi. Eli tila tulisi suunnitella päivähoitoryhmän tarpeet huomioiden. Koivulehdon päiväkodin nykyisissä tiloissa monitoimitila on hankalasti sijoitettu suurempaa yksikköä ajatellen. Nykyisen monitoimitilan muuttaminen toiseen käyttötarkoitukseen ja uuden monitoimitilan rakentamista palvelemaan sekä vanhaa rakennusta että uuta rakennusta tulisi miettiä. Pihan suunnittelussa tulisi huomioida lasten lukumäärän nousu päiväkodissa (56=>117 lasta). Lisäksi piha tulisi suunnitella huomioiden alle 3-vuotiaiden lasten erityiset tarpeet. Pihaa suunniteltaessa huomioitavaa: pihakalusteiden lisääminen oma (aidattu) piha alle 3-vuotiaille varastotiloja lisää pihalle pihan suunnittelussa tulisi huolehtia, että pihalle pääsee tarvittaessa työkoneilla Voimassa olevan investointiohjelman mukaan Koivulehdon päiväkodin laajennus on sijoitettu vuosille 2012 ja Muhoksen päivähoidon tilatarpeita on tarkasteltu tarkemmin Muhoksen kunnanvaltuuston hyväksymässä Muhoksen kunnan päivähoitostrategiassa vuoteen Muhoksen kunnassa on ollut jo vuosia pula päiväkotipaikoista. Päivähoidontilat ovat olleet ja tulevat väestöennusteen mukaan olemaan jatkossakin kapasiteettinsa rajoilla. Yksityiset päiväkodit ovat helpottaneet jonkin verran tätä tilannetta. Tilapäisiin ratkaisuihin on myös jouduttu menemään aika-ajoin mm. nuoriso- ja voimailutalolla. Veturitien päiväkodin yhteyteen nuorisotalon tiloihin on syksyllä 2011 perustettu 14 lapsen ryhmä vastaamaan kasvaneisiin vuorohoidon tarpeisiin. Päiväkotipaikoista onkin huutava pula myös lähivuosina. Muhoksella päivähoidon kysynnän vaihteluihin on kyetty vastaamaan perhepäivähoidon avulla, missä hoidetaan noin 60 % kunnallisen päivähoidon piirissä olevista lapsista kun valtakunnallisesti luku on 20 %. Perhepäivähoitajien ikääntyminen tuo kuitenkin uusia haasteita päivähoidon

9 Sivu 3 / 3 järjestämiselle. Mikäli eläkkeelle jäävien perhepäivähoitajien tilalle ei saada rekrytoitua uusia, ammattitaitoisia hoitajia lasten sijoittaminen muihin hoitomuotoihin tulee ajankohtaiseksi. Perhepäivähoitajien siirtyessä työaikalain piiriin varahoidon tarpeen perhepäivähoidossa hoidettavien lasten hoidonjärjestämisessä oletetaan lisääntyvän edelleenkin. Mikä lisää paineita lisätä päiväkotipaikkoja, koska varahoidon järjestämisessä yhdeksi vaihtoehdoksi nousevat nimenomaan päiväkodit. Perhepäivähoito ei pysty vastaamaan sisäisesti varahoidon kysyntään. Perhepäivähoidossa hoidossa olevista lapsista on arvioitu tällä hetkellä noin 100 lapsen tarvitsevan ajoittaista kunnan järjestämää varahoitopaikkaa. Osa huoltajista järjestää varahoidon lapselleen itse perhepäivähoitajan ollessa poissa. Tällä hetkellä Muhoksen kunnan päiväkodeissa on seuraavasti hoitopaikkoja: Koivulehdon päiväkodissa 56 paikkaa (3 ryhmää 21,21 ja 14 lasta) Päivärinteen päiväkodissa 75 paikkaa (4 ryhmää 21,21,21 ja 12 lasta) Veturitien päiväkodissa 35 paikkaa (2 ryhmää 21 ja 14 lasta) Kirkonkylän alueella alle 3-vuotiaiden kunnallinen päiväkotihoito ei ole tällä hetkellä mahdollista päiväkotipaikkojen vähyyden vuoksi, vaikkakin Koivulehdon päiväkodin tilat mahdollistaisivat alle 3- vuotiaiden lasten päiväkotihoidon. Näin vanhemmat joutuvat kuljettamaan sisaruksia eri hoitopaikkoihin. Päivähoitolain mukaan päivähoitopaikka on mahdollisuuksien puitteissa järjestettävä vanhempien toivomassa muodossa ja sinä vuorokauden aikana, kun sitä tarvitaan. Muhoksella toivottua hoitomuotoa ei ole aina pystytty järjestämään. Päivähoidon toimintahistoriasta tiedetään, että päivähoitotoimintojen koostumuksessa ja sisällössä tulee tapahtumaan muutoksia. Tämän takia päivähoitotilat tulisi suunnitella yleispäteviksi, muunneltaviksi ja laajennettaviksi. Uusissa tiloissa tulee huomioida päivähoidon mahdollinen kasvu. Tiloja suunniteltaessa tulisi ottaa huomioon, että henkilöstön määrä joustaa huomattavasti nopeammin kuin hoitotilat hoitotarpeen kasvaessa. Muhoksen kunnan väestöennusteen mukaan päivähoidon tilaratkaisut olisi syytä ajoittaa lähitulevaisuuteen. 3. Hankkeen toteuttamiseen liittyvät tiedot Hankkeen laajuus: Tilat kolmelle päiväkotiryhmälle ja avoimen päiväkotitoiminnan ryhmälle (kts. tilatarve) Sijainti: Nykyisen Koivulehdon päiväkodin tontilla Kustannukset (arvio): Suunnittelu (vuonna 2012) ja rakentaminen (vuonna 2013) Valtionavustuksia ei tiettävästi ole saatavissa. Vaikutukset käyttötalouteen: Oletettavasti vuokrakulut kasvavat hieman (kasvua pienentää Veturitien ja nuoriso- ja voimailutalon ryhmien tilavuokrien poistuminen), henkilökuntaa tarvitaan nykyistä enemmän noin neljä henkilöä (yhteensä 10 henkilöä). Palkkakulujen kasvu on n /vuosi. Työainekulut yms. kulut kasvavat n /vuosi. Muhoksella Liisa Fasse ja Juha Piirala

10 Aloituspalaveri muistio Muhoksen kunta / Koivulehdon päiväkoti, vaihe 2 - hankesuunnittelu Aloituspalaveri muistio Kunnanvirasto klo läsnä: Mikko Kari, Muhos / tekniset palvelut Juha Piirala, Muhos Kirsti Hyvärinen, Muhos Esa Paajanen, Linja Arkkitehdit Oy Tausta: - tarveselvitys hankkeesta tehty; on lautakunnan hyväksymä Tilatarpeet: - 3 ryhmää / osastoa, joista yksi olisi ympärivuorokautinen osasto - lisäksi avoin pväkoti (aamuryhmä + iltapväryhmä); on kerhotoimintaa (ei pvähoitoa); kunta tarjoaa (ei vielä lain vaatimaa toimintaa, mutta tullenee) - tilat muunneltavat, muutkin voi käyttää - ryhmässä 2 työntekijää + 14 (-16) lasta - leikkitila/aula/käytävä, jonka kautta ruokakärryt osastoille (1. osasta puuttuu) - jumppasali (?) / kerhohuone... - jakelukeittiö - hlökunnan tilat: 2+9 hlökuntaa (johtajan huone vaiheessa 1) - Jussilantien yksikön jatko vaikuttaa mahdollisesti mitoitukseen Tontti piha ja liittyminen olevaan: - pihan mitoitus, mahtuuko (riittävästi pihatilaa); tarviiko jo karsinoida eri-ikäisille? - YL-tontti, e=0,25; 1,1453ha; 2900 kem2 - sisäyhteys 1. osaan? vai mieluummin pieni jakelukeittiö uuteen; astioiden tiskaus?; nyt yksi keittiötyöntekijä - 1. vaiheen koko: 3 ryhmää , yht. n. 500 kem2-2.osan tavoiteala olisi n.600m2 (?) Lähtötiedot: - vaihe 1. yhteen tasoon tehty ja samoin tehdään myös vaihe 2 - vaihe 1. Palovaaran tekemä; löytyneekö dwg:nä; kunta toimittaa skannatut pohjat suunnittelijalle - suunnittelija pyytää tarvittavan kartta-aineiston kunnasta Eero Airaksiselta - pohjatutkimus olemassa, Geobotnia 2009 Aikataulu: - tehdään ensin hankesuunnitelma-vaihe, tuloksena tilaohjelma + tavoitehinta-arvio - HS ennen kesää... toteutussuunnittelu syksyllä (elokuulla tarjouskysely muusta suunnittelusta) - RO arvio marraskuulle - HS-vaiheen työmääräarvio toimitetaan vkon 18 aikana muistiin kirjasi Esa Paajanen arkkitehti SAFA LINJA ARKKITEHDIT OY 1/1

11 PÖYTÄKIRJA (3) Tilaaja: Muhoksen kunta Hanke: Koivulehdon päiväkoti, vaihe 2 - hankesuunnittelu SUUNNITTELUKOKOUS NRO 2 Kokousajankohta: 16. toukokuuta 2012 klo 13:00 Paikka: Muhoksen kunnanvirasto Läsnä: Mikko Kari Muhoksen kunta Esko Leinonen Muhoksen kunta Juha Piirala Muhoksen kunta Sisko Moilanen Muhoksen kunta Maria Raitio Muhoksen kunta Kirsti Hyvärinen Muhoksen kunta Veli-Pekka Ranta Linja Arkkitehdit Oy Miro Kivioja Projektipalvelu Prodeco Oy 1. KOKOUKSEN AVAUS JA JÄRJESTÄYTYMINEN Mikko Kari avasi kokouksen ja toivotti kaikki tervetulleiksi Koivulehdon päiväkoti, vaihe 2 hankkeen 2. hankesuunnittelukokoukseen. Sovittiin, että suunnittelukokouksen puheenjohtajana toimii Mikko Kari ja sihteerinä Miro Kivioja. 2. EDELLISEN KOKOUKSEN MUISTIO Todettiin, että kaikki läsnäolijat ovat saaneet edellisen kokouksen pöytäkirjan. Pöytäkirja hyväksyttiin huomautuksitta. Todettiin seuraavat avoimet asiat: - Kunta toimittaa nykyiset dwg-kuvat arkkitehdille o toimittamatta - Kunta toimittaa pohjatutkimuksen arkkitehdille o arkkitehti tarkistaa, onko saanut sitä Avoimet suunnitteluasiat on esitetty ao. suunnittelukohdassa. Suunnittelukokouksen nro 2 pöytäkirja Projektipalvelu Prodeco Oy 2012 Koivulehdon päiväkoti, 2. vaihe - hankesuunnittelu

12 PÖYTÄKIRJA (3) 3. LÄHTÖTIEDOT Tarvittavia lähtötietoja: - Tarveselvityksen päivittäminen: o Päiväkodin osastojen määrä (3 vai 4) o Avoimen päiväkodin tarve - Osastojen ikäryhmät (0-3, 3-6 v?) 4. SUUNNITTELUTILANNE JA SUUNNITELMAT 4.1 Arkkitehtisuunnittelu Arkkitehti esitteli laadittuja suunnitelmia, joista todettiin seuraavaa: - tontin rak. oikeus 2900 kem2 o 1. vaihe n. 500 kem2 o 2. vaihe n. 550 kem2 - tällä hetkellä kuvissa 3 solua + avoimen päiväkodin tilat + Sali o osastojen mitoituksena käytetty 14 lasta / osasto. o -> todettiin, että mitoituksena tulee käyttää 21 lasta / osasto o pienryhmätiloja on joka osastolla - 1. vaiheen keittiön resurssit riittävät myös 2. vaiheen ruokahuollon järjestämiseen - päiväkodin mitoitus n. 9 m2/lapsi ja pihalla 20 m2/lapsi - piha-alueelle tulisi uusi saattoalue rakennuksen länsipuolelle, joka palvelisi myös mahdollista 3. vaihetta - vss määräys tulee, jos kerrosala ylittää 1500 kem2. o -> 2. vaiheessa ei tarvita - ympärivuorokautisen osaston paloluokka mahdollisesti P2 o tarkentuu suunnitteluvaiheessa - iltakäyttöä varten on sisäänkäynti tien puolelta - kuraeteiset pihan puolella. Niiden toivotaan olevan riittävän suuret (mm. vaunujen säilytys yms.) - suunnitelmista puuttuu siivoustilat ja kiertävän lastentarhaopettajan toimisto - ymp. vrk osastolle tarvitaan minikeittiö ruoan lämmittämiseen yms vaiheeseen ei toivota ryhmien läpikulkua - sali voisi olla myös suurempi ja se voisi sijaita rakennusten yhdyskohdassa palvellen molempia rakennuksia luontevasti - 2. vaiheen sisäyhteys 1. vaiheeseen tarvitaan ruokahuollon järjestämiseksi o -> saattoalue siirtyy kokonaisuudessaan 2. vaiheen länsipuolelle - henkilökunnan sosiaalitilat ja taukotila voivat sijaita 1. vaiheen yhteydessä laajennettuna Sovittiin suunnitelmien eteenpäin viemisestä seuraavaa: - arkkitehti päivittää mitoituksen ja osastojen koot sekä lisää puuttuvat tilat - arkkitehti laatii muutamia vaihtoehtoisia luonnoksia 2. vaiheen sijoittumisesta 1. vaiheen rakennuksen kylkeen kolmen ja neljän osaston laajuudella (+avoin pk). Suunnittelukokouksen nro 2 pöytäkirja Projektipalvelu Prodeco Oy 2012 Koivulehdon päiväkoti, 2. vaihe - hankesuunnittelu

13 PÖYTÄKIRJA (3) 5. KUSTANNUSARVIO Sovittiin, että Prodeco laatii karkean kustannusarviovertailun 3 ja 4 osaston päiväkotivaihtoehtojen välillä. Varsinainen tavoitehintalaskelma tehdään valitun ratkaisun pohjalta hankesuunnittelun loppuvaiheessa. 6. AIKATAULU Sovittiin, että käyttäjä päivittää tarveselvityksen ja hyväksyttää sen pidettävässä opetuslautakunnan kokouksessa. Tästä johtuen hankesuunnitelman (pohjaluonnokset, tilaohjelma ja kustannusarvio) valmistuminen on arviolta elokuussa Varsinainen suunnittelu käynnistyisi syyskuussa ja rakentaminen keväällä Prodeco päivittää hankeaikataulun. 7. MUUT ASIAT Ei muita asioita. 8. SEURAAVA KOKOUS Seuraavat suunnittelukokoukset pidetään seuraavasti: - hankesuunnittelukokous nro klo 9.00, paikka: Koivulehdon päiväkoti 9. KOKOUKSEN PÄÄTTÄMINEN Puheenjohtaja päätti kokouksen klo Oulussa Pöytäkirjan vakuudeksi: Projektipalvelu Prodeco Oy Miro Kivioja Liitteet: Liite 1. Pohjakaavio ja asemakuva , Linja Arkkitehdit Oy Suunnittelukokouksen nro 2 pöytäkirja Projektipalvelu Prodeco Oy 2012 Koivulehdon päiväkoti, 2. vaihe - hankesuunnittelu

14 PÖYTÄKIRJA (3) Tilaaja: Muhoksen kunta Hanke: Koivulehdon päiväkoti, vaihe 2 - hankesuunnittelu SUUNNITTELUKOKOUS NRO 3 Kokousajankohta: 15. kesäkuuta 2012 klo 9:00 Paikka: Koivulehdon päiväkoti Läsnä: Mikko Kari Muhoksen kunta Juha Piirala Muhoksen kunta Marja Raitio Muhoksen kunta Liisa Fasse Muhoksen kunta Annikki Kapiainen Muhoksen kunta Veli-Pekka Ranta Linja Arkkitehdit Oy Esa Paajanen Linja Arkkitehdit Oy Miro Kivioja Projektipalvelu Prodeco Oy 1. KOKOUKSEN AVAUS JA JÄRJESTÄYTYMINEN Mikko Kari avasi kokouksen ja toivotti kaikki tervetulleiksi Koivulehdon päiväkoti, vaihe 2 hankkeen 2. hankesuunnittelukokoukseen. Sovittiin, että suunnittelukokouksen puheenjohtajana toimii Mikko Kari ja sihteerinä Miro Kivioja. 2. EDELLISEN KOKOUKSEN MUISTIO Todettiin, että kaikki läsnäolijat ovat saaneet edellisen kokouksen pöytäkirjan. Pöytäkirja hyväksyttiin huomautuksitta. Todettiin seuraavat avoimet asiat: - Kunta toimittaa nykyiset dwg-kuvat arkkitehdille o toimittamatta Arkkitehti pyytää kuvat suoraan Kiratekiltä tai Pöyryltä - Kunta toimittaa pohjatutkimuksen arkkitehdille o toimittamatta Avoimet suunnitteluasiat on esitetty ao. suunnittelukohdassa. Suunnittelukokouksen nro 3 pöytäkirja Projektipalvelu Prodeco Oy 2012 Koivulehdon päiväkoti, 2. vaihe - hankesuunnittelu

15 PÖYTÄKIRJA (3) 3. LÄHTÖTIEDOT Tarvittavia lähtötietoja: - Keittiön kapasiteetti tarkistettava o Arkkitehti selvittää asiaa yhdessä Sisko Moilasen kanssa - Nykyinen pihasuunnitelma arkkitehdille - Käytiin läpi lautakunnassa hyväksyttyä tarveselvitystä: o 3 lapsiryhmää + avoin pk o Ei kahta liikuntasalia o Riittävät sosiaalitilat henkilökunnalle o Päiväkodin johtajalle oma työhuone o Kiertävälle erityislastentarhaopettajalle oma työhuone o 2 terapiahuonetta, joista toista käytetään neuvottelutilana o Tilat avoimelle päiväkodille. Tilat tulee olla helposti muutettavissa 21 lapsen ryhmätiloiksi o Piha-alueen päivitys ja kalusteiden lisääminen o Kylmiä ulkovarastoja lisää o Oma aidattu piha alle 3 vuotiaille - Jatkosuunnittelussa huomioitava: o Talvihuolto pihalla (lumen auraus yms.) o Ulkokatoksen lattia liukas tietyillä keleillä o Puutteellinen kuivatus pihalla 4. SUUNNITTELUTILANNE JA SUUNNITELMAT 4.1 Arkkitehtisuunnittelu Arkkitehti esitteli laadittuja suunnitelmia, joista todettiin seuraavaa: - Laajennus suunniteltu kiinni nykyiseen siipeen - Saattopysäköinti siirtynyt rak. länsipuolelle - Tontti mahdollistaa vielä kolmannen rakennuksen rakentamisen - Todettiin, että laajennukseen tulee iso sali, joka palvelee myös nykyistä rakennusta. Nykyisen rakennuksen saliin sijoitetaan uuden tilaohjelman mukaisia tiloja, esim. toimistoja tai terapiatiloja - Jokaiselle ryhmälle oma kuraeteinen - Avoimen pk:n tilojen muuttaminen päiväkotiryhmätiloiksi edellyttäisi noin 40 m 2 lisätilaa suunnitelmiin lepohuonetta varten. Sovittiin, että avoimen pk:n yhteyteen suunnitellaan jatkoa ajatellen varauksena leikki/lepohuone, joka otetaan alkuvaiheessa muuhun käyttöön (terapiatilaa, perhetyöntekijät tms.) - Asemapiirros päivitetään, parkkialueita laajennetaan myös rak. itäpuolelle henkilökunnan ja avoimen pk:n käyttöön - Arkkitehti selvittää väestönsuoja- ja paloturvallisuusasiat hankesuunnitteluvaiheessa - Laadulliset tekijät selvitetään ja oleellisimmat tilaominaisuudet kirjataan. Lähtökohtana pidetään nykyisen rakennuksen tasoa. - Tuleva henkilökuntamäärä yhteensä noin 30 henkilöä Suunnittelukokouksen nro 3 pöytäkirja Projektipalvelu Prodeco Oy 2012 Koivulehdon päiväkoti, 2. vaihe - hankesuunnittelu

16 PÖYTÄKIRJA (3) - Sovittiin, että hankesuunnitelmapakettiin liitetään tilaohjelma (sis. tilatehokkuusluvut), pohjakaaviot, tyyppihuonepohjat ryhmähuoneesta, leikki/lepohuoneesta ja kuraeteisestä, laatutasokuvaus, aikataulu sekä tavoitehintalaskelma. Liitteeksi laitetaan myös hyväksytty tarveselvitys. Hankesuunnitelman kasaamisesta vastaa arkkitehti. Prodeco toimittaa tarvittavat tiedot arkkitehdille. 5. KUSTANNUSARVIO Prodeco on laatinut karkean kustannusarvion eron 3 ja 4 osaston päiväkodista. Ero on noin (alv 0 %). Varsinainen tavoitehintalaskelma tehdään valitun ratkaisun pohjalta hankesuunnittelun loppuvaiheessa. 6. AIKATAULU Hankesuunnitelman valmistuminen on arviolta elokuun puolessa välissä Päätöksentekoa varten varataan aikaa syyskuu. Suunnittelu käynnistyisi marraskuussa ja rakentaminen arviolta toukokuussa Arvioitu rakennuksen valmistuminen olisi vuodenvaihteessa MUUT ASIAT Prodeco päivittää hankeaikataulun. Ei muita asioita. 8. SEURAAVA KOKOUS 9. KOKOUKSEN PÄÄTTÄMINEN Seuraavat suunnittelukokoukset pidetään seuraavasti: - hankesuunnittelukokous nro klo 9.00, paikka: Koivulehdon päiväkoti Puheenjohtaja päätti kokouksen klo Oulussa Pöytäkirjan vakuudeksi: Projektipalvelu Prodeco Oy Miro Kivioja Liitteet: Liite 1. ARK luonnokset , Linja Arkkitehdit Oy Suunnittelukokouksen nro 3 pöytäkirja Projektipalvelu Prodeco Oy 2012 Koivulehdon päiväkoti, 2. vaihe - hankesuunnittelu

17 PÖYTÄKIRJA (3) Tilaaja: Muhoksen kunta Hanke: Koivulehdon päiväkoti, vaihe 2 - hankesuunnittelu SUUNNITTELUKOKOUS NRO 4 Kokousajankohta: 7. elokuuta 2012 klo 9:00 Paikka: Koivulehdon päiväkoti Läsnä: Mikko Kari Muhoksen kunta Tuula Leinonen Muhoksen kunta Liisa Fasse Muhoksen kunta Annikki Kapiainen Muhoksen kunta Veli-Pekka Ranta Linja Arkkitehdit Oy Esa Paajanen Linja Arkkitehdit Oy Miro Kivioja Projektipalvelu Prodeco Oy 1. KOKOUKSEN AVAUS JA JÄRJESTÄYTYMINEN Mikko Kari avasi kokouksen ja toivotti kaikki tervetulleiksi Koivulehdon päiväkoti, vaihe 2 hankkeen 4. hankesuunnittelukokoukseen. Sovittiin, että suunnittelukokouksen puheenjohtajana toimii Mikko Kari ja sihteerinä Miro Kivioja. 2. EDELLISEN KOKOUKSEN MUISTIO Todettiin, että kaikki läsnäolijat ovat saaneet edellisen kokouksen pöytäkirjan. Pöytäkirja hyväksyttiin huomautuksitta. Todettiin seuraavat avoimet asiat: - Kunta toimittaa nykyiset dwg-kuvat arkkitehdille o toimittamatta Arkkitehti pyytää kuvat suoraan Kiratekiltä tai Pöyryltä Nykyiset ARK-kuvat saatu vektorimuodossa - Kunta toimittaa pohjatutkimuksen arkkitehdille o toimittamatta Asia kunnossa Avoimet suunnitteluasiat on esitetty ao. suunnittelukohdassa. Suunnittelukokouksen nro 4 pöytäkirja Projektipalvelu Prodeco Oy 2012 Koivulehdon päiväkoti, 2. vaihe - hankesuunnittelu

18 PÖYTÄKIRJA (3) 3. LÄHTÖTIEDOT Tarvittavia lähtötietoja: - Keittiön kapasiteetti tarkistettava o Arkkitehti selvittää asiaa yhdessä Sisko Moilasen kanssa keittiön mitoitus viimeisimmissä pohjakuvissa näyttää liian ahtaalta, lisää tilaa tarvitaan laatikoille ja ruokakärryille - Nykyinen pihasuunnitelma arkkitehdille o piha ei ole alkuperäisen suunnitelman mukainen, arkkitehti kartoittaa pihan itse - Käytiin läpi käyttäjän laatimaa lähtötietolistaa ja kommentteja (lista pöytäkirjan liitteenä - Jatkosuunnittelussa huomioitava: o Talvihuolto pihalla (lumen auraus yms.) o Ulkokatoksen lattia liukas tietyillä keleillä o Puutteellinen kuivatus pihalla 4. SUUNNITTELUTILANNE JA SUUNNITELMAT 4.1 Arkkitehtisuunnittelu Arkkitehti esitteli laadittuja suunnitelmia, joista todettiin seuraavaa: - Saattopysäköintialueelle lisätään 4 kpl lämpöpaikkoja, jotta henkilökunta voi tarvittaessa käyttää sitä varapysäköintialueena - Piha-alueelle tarvitaan lisää varastoja, mieluiten yksi isompi varastorakennus sekä yksi pienempi 0-3 vuotiaiden pihan läheisyyteen - Aurattava kulkureitti pihalla ei tarvitse kiertää pihan läpi vaan voi päättyä pihan perälle - VSS-rakentamisvelvoite voi tulla myöhemmin (tulkinnanvarainen asia), mutta lähtökohtaisesti rakennukseen ei suunnitella väestönsuojaa - Avoin päiväkoti tulee olla helposti muutettavissa päiväkotiryhmätilaksi - Yksi henkilökunnan wc voidaan poistaa suunnitelmista - Ryhmien väliset käytävän ovet tulee olla lukittavissa - Lastenvaunuille ei tarvitse olla tilavarausta jokaisessa kuraeteisessä - Avoimen päiväkodin kuraeteisessä ei tarvitse olla tilavarasta vaunuille, koska sisäänkäyntinä toimii pysäköintialueen puoleinen ovi - Kuraeteisen ja eteisaulan välissä ei tarvitse olla ovea. Tuulikaappi tulee kuitenkin olla, joten arkkitehti tutkii, voidaanko oven sijoituspaikkaa muuttaa - Monitoimitilaa olisi hyvä kasvattaa noin 10 m2, jolloin se palvelisi suuren päiväkodin tilatarpeita myös tulevaisuudessa - Nykyiselle keittiön lastauslaiturille tutkitaan mahdollisuus sijoittaa esim. puolilämmin laatikko- ja kuljetusvaunuvarasto. Henkilökunnan sisäänkäynti tulisi laajennuksen kautta - Ryhmähuoneisiin tarvitaan lisää laskutilaa ruoanjakoa varten Suunnittelukokouksen nro 4 pöytäkirja Projektipalvelu Prodeco Oy 2012 Koivulehdon päiväkoti, 2. vaihe - hankesuunnittelu

19 PÖYTÄKIRJA (3) - Sovittiin, että hankesuunnitelmapakettiin liitetään tilaohjelma (sis. tilatehokkuusluvut), pohjakaaviot, tyyppihuonepohjat ryhmähuoneesta, leikki/lepohuoneesta ja kuraeteisestä, laatutasokuvaus, aikataulu sekä tavoitehintalaskelma. Liitteeksi laitetaan myös hyväksytty tarveselvitys. Hankesuunnitelman kasaamisesta vastaa arkkitehti. Prodeco toimittaa tarvittavat tiedot arkkitehdille. - Sovittiin, että arkkitehti laittaa hankesuunnitelmaluonnoksen kommentoitavaksi mennessä 5. KUSTANNUSARVIO 6. AIKATAULU Varsinainen tavoitehintalaskelma tehdään valitun ratkaisun pohjalta hankesuunnittelun loppuvaiheessa. Hankesuunnitelma valmistuu Päätöksentekoa varten varataan aikaa syyskuu. Suunnittelu käynnistyisi marraskuussa ja rakentaminen arviolta toukokuussa Arvioitu rakennuksen valmistuminen olisi vuodenvaihteessa MUUT ASIAT Prodeco päivittää hankeaikataulun. Ei muita asioita. 8. SEURAAVA KOKOUS 9. KOKOUKSEN PÄÄTTÄMINEN Ei sovittua kokousta. Seuraava kokous tarpeen mukaan erillisellä kutsulla. Puheenjohtaja päätti kokouksen klo Oulussa Pöytäkirjan vakuudeksi: Projektipalvelu Prodeco Oy Miro Kivioja Liitteet: Liite 1. Käyttäjän lähtötietolista Liite 2. ARK luonnokset ja tilaluettelot , Linja Arkkitehdit Oy Suunnittelukokouksen nro 4 pöytäkirja Projektipalvelu Prodeco Oy 2012 Koivulehdon päiväkoti, 2. vaihe - hankesuunnittelu

20

21

22

23 RAKENNUSOIKEUS TONTILLA k-m 1. VAIHE k-m 2. VAIHE k-m PIHARAKENNUKSET 1. VAIHE: 57 k-m + 2. VAIHE: 28 k-m 2 2 YHTEENSÄ k-m RAKENNUSOIKEUTTA JÄÄ k-m OLEVA RAKENNUS UUSI RAKENNUS LÄMPÖPAIKAT (4 AP) PYÖRÄT VAIHE k-m 2 PÄÄSISÄÄNKÄYNTI, ILTAKÄYTTÖ RYHMÄ 1 RYHMÄ 2 RYHMÄ 1 AVOIN PK MONIKÄYTTÖ- TILA SOS. + HUOLTO AVOIN PK HENK.KUNTA + KEITTIÖ HENKILÖKUNTA HUOLTO 3-6 v. VAIHE k-m 2 HENKILÖKUNNAN PYSÄKÖINTI (oleva) LÄMPÖPAIKAT (21 AP) TSTO P-ALUETTA LAAJENNETAAN JÄTTEET SIIRRETÄÄN AITA PYSÄKÖINTIALUE (19 AP) UUSI SAATTO- RYHMÄ 3 (YMPÄRI- VUOROKAUTINEN) SAATTO RYHMÄ 3 RYHMÄ 2 asfaltti LEIKKIVÄLINEET 3-6 v. (uudet) turvahiekka nurmi laatoitus (oleva) 3-6 v. 3-6 v. PIHAN RAJAUS nurmi 1-3 v. 3-6 v. 1-3 v. AITA AITA AITA nurmi VAR. PELIKENTTÄ (oleva) asfaltti sora VAR. TILAVARAUS LAAJENNUKSELLE lipputanko 271 YL I asfaltti e=0.25 VAR. LEIKKIVÄLINEET 3-6 v. (olevat) PIHAN RAJAUS turvahiekka LEIKKIVÄLINEET 1-3 v. (olevat/uudet) turvahiekka nurmi 1-3 -VUOTIAIDEN PIHA lumenläjityspaikka nurmi VAR. PIHAN RAJAUS nurmi VAR. AITA MÄKI (oleva) ASEMAPIIRROS 1:500 KOIVULEHDON PÄIVÄKOTI, HANKESUUNNITELMA LUONNOS LINJA ARKKITEHDIT OY

24 VAIHE yht. 56 lasta VAIHE yht. 77 lasta PIHA 133 lasta 20 m / lapsi 2 -> väh m leikkipihaa LEIKKI / LEPO 35 irtosängyt PIENRYHMÄTILA + KOTIKEITTIÖ 12 PALO-OSASTOINTI kotikeittiö RYHMÄHUONE 40 ET 20 WC 11 RYHMÄHUONE 40 HENK. WC 2.5 RYHMÄ 3 (ympärivuorokautinen) VARASTO KURAET k-m 2 KÄYT. 5 LEIKKI / LEPO vaunut PIENRYHMÄTILA 10 ET 20 PALO-OSASTOINTI LEIKKI / LEPO KURAET. 10 WC RYHMÄHUONE RYHMÄ 2 RYHMÄ 1 WC 9 ET VARASTO VARASTO 4 PIENRYHMÄTILA VAIHE 2 LEIKKI / ASKARTELU RYHMÄHUONE 7.5 HENK. VARASTO AVOIN PÄIVÄKOTI 2.5 RYHMÄ 1 RYHMÄ 3 RYHMÄ 2 AVOIN PK WC 2 KÄYT. 2 k a t o s KURAET. 10 PÄÄSISÄÄNKÄYNTI, ILTAKÄYTTÖ vaunut KÄYT KÄYT. 3 TSTO / TERAPIA 9 WC TK IV-konehuone 60 (2. krs.) TSTO / ET TERAPIA 20 naulakko KURAET. 10 AULA 21 HENK. / YLEISÖ- WC 2 WC 1.5 MONIKÄYTTÖTILA 65 KÄYT. 1 WC+S PUKUHUONE 17 VARASTO 10 naulakko KÄYT. 7 KÄYT. 4 TK 2.5 INVA-WC 5.5 kulkuaukko uusi väliseinä SIIVOUS 4.5 HENKILÖKUNTA HUOLTO astioiden k a t o s pesu laatikot lastauslaituri TK 5 ruuan valmistelu laatikot ja kärryjen lastaus kärryjen säilytys Vanhat tuulikaapit muutetaan kärryjen säilytystilaksi. Keittiölle rakennetaan uusi tuulikaappi. Henkilökunnan sisäänkäynti siirtyy. uusi väliseinä TSTO / JOHTAJA 3-6 V. 3-6 V. 1-3 V. 19 uusi väliseinä VAIHE k-m 2 TSTO / ERITYISOPET. 19 uusi väliseinä SAATTO TILAKAAVIO 1:200 KOIVULEHDON PÄIVÄKOTI, HANKESUUNNITELMA LUONNOS LINJA ARKKITEHDIT OY

25 0268 Koivulehdon päiväkoti, 2. vaihe hankesuunnitelman tilaluettelo tilaryhmä tila pinta-ala huomautuksia sivu 1/1 Ryhmä 1 kuraeteinen 10,0 eteinen 20,0 ruokailu/ryhmätila 40,0 lepo/leikkihuone 35,0 pienryhmähuone 10,0 varasto 4,0 WC/pesuhuone 9,0 henkilökunnan WC 2,0 Ryhmä 2 kuraeteinen 10,0 eteinen 20,0 ruokailu/ryhmätila 40,0 lepo/leikkihuone 35,0 pienryhmähuone 10,0 varasto 4,0 WC/pesuhuone 9,0 Ryhmä 3 (ympärivuorokautinen) kuraeteinen 10,0 eteinen 20,0 ruokailu/ryhmätila 40,0 lepo/leikkihuone 35,0 osa sängyistä irtosänkyjä pienryhmähuone/kotikeittiö 12,0 varasto 4,5 WC/pesuhuone 11,0 tilaa hoitopöydälle ja suihkulle henkilökunnan WC 2,5 Avoin päiväkoti kuraeteinen 10,0 eteinen 20,0 ryhmähuone 35,0 varasto 4,0 WC/pesuhuone 11,0 leikki/askarteluhuone 21,0 Myöhemmin yhdistettävissä Yhteiset tilat toimisto/terapiatila 9,0 toimisto/terapiatila 7,5 monikäyttötila 65,0 varasto 10,0 henkilökunta-/yleisö-wc 2,0 inva-wc 5,5 lepohuoneeksi, mikäli tarvitaan Sosiaalitilat ja huolto pukuhuone 17,0 30 pukukaappia pesuhuone/wc 2,5 henkilökunnan WC 1,5 siivouskomero 4,5 Liikennetilat pääsisäänkäynnin tuulikaappi 4,5 henkilökunnan tuulikaappi 2,5 salin aula 21,0 naulakot käytävät 26,0 Tekniset tilat IV-konehuone kerroksessa tilat neljännelle päiväkotiryhmälle. Huoneistoala yht. 732,5 Hyötyala yht. 618,5 Bruttoala 830,0 (1. krs.) (2. krs.) 67 Tehokkuusluku 1,34

26 Kuraeteinen 10 m 2 Leikki- / lepohuone 35 m 2 Ryhmähuone 40 m 2 siäikkuna lasiovi penkki + kenkälokerot + naulakot kuravaatteille tilaa kenkien ja kuravaatteiden pukemiseen laatoitus kuramatto kura-allas +ritilä saapaskoukut + kenkähyllyt hyllykaappi kuivauskaappi rstallastaso ks ks ks ks ks ks ks ks kiinnityspintaa / akustiikkavillalevyä kiinnityspintaa varaus atkpisteelle yläikkuna ulko-ovi ks ks ks hyllykaapit kaappisängyt 22 lapselle ks hyllykaapit (alla liikuteltava taso) allastaso h=900 liikuteltava ruoanjakelutaso yhteys viereisen ryhmän lepohuoneeseen vesipiste h=600 jääkaappi kiinnityspintaa yhteys eteiseen lokerikot 22 lapselle yhteys eteiseen sisäikkuna liukuovi e t e i n e n varasto 2 4 m säädettävät hyllyt TYYPPIHUONEPOHJAT 1:50 KOIVULEHDON PÄIVÄKOTI, HANKESUUNNITELMA LUONNOS LINJA ARKKITEHDIT OY

27 Koivulehdon päiväkodin 2. vaiheen hankesuunnitelma Liite 6 Koivulehdon päiväkodin 2. vaiheen hankesuunnitelma LAATUTASOKUVAUS Tässä liitteessä on kuvattu päiväkodin tilojen pintamateriaalien sekä kalustuksen ja varustuksen tasoa huonetyypeittäin. Katso myös tyyppihuonepohjat. PÄIVÄKOTIRYHMIEN TILAT Kuraeteiset - Lattiapinta: struktuuripintainen laatoitus - Seinäpinnat: kiviaineinen seinä, kauttaaltaan laatoitettu - Kattopinta: tasoitus ja maalaus - Alakatto: ripustettu verkkoalakattojärjestelmä - Varusteet ja kiintokalusteet: hiekanerotuskaivo ja teräsritilä, kuramatto, RST-taso ja allas, kuivauskaappi, hyllykaappi, saapaskoukut ja ritilähyllyt kengille, penkit, koukut kuravaatteille, säilytyslokerot kengille (22 lapselle) Eteiset - Lattiapinta: muovimatto tai kvartsivinyylilaatta - Seinäpinnat: kipsilevy, tasoitus ja maalaus - Kattopinta: - - Alakatto: rei itetty, avattava kipsilevyalakatto - Varusteet ja kiintokalusteet: penkit, lokerikot ja naulakot (22 lapselle) Ruokailu-/ryhmätilat - Lattiapinta: muovimatto tai kvartsivinyylilaatta - Seinäpinnat: kipsilevy, tasoitus ja maalaus - Kattopinta: - - Alakatto: avattava akustiikkavilla-alakatto - Varusteet ja kiintokalusteet: hyllykaapit, allastaso, jääkaappi, liikuteltava ruoanjakelutaso, käsienpesuallas, seinäkiinnitteistä akustiikkavillalevyä (toimii myös kiinnityspintana); Avoimen päiväkodin tilan kiintokalusteissa tilavaraus mikrolle ja kahvinkeittimelle sekä liitäntämahdollisuus astianpesukoneelle - Äänieristysvaatimukset: sisäovet ja ikkunat: äänieristysluokka 30 db Lepo-/leikkihuoneet - Lattiapinta: muovimatto tai kvartsivinyylilaatta - Seinäpinnat: kipsilevy, tasoitus ja maalaus - Kattopinta: - - Alakatto: avattava akustiikkavilla-alakatto - Varusteet ja kiintokalusteet: hyllykaapit, kaappisängyt (22 lapselle), seinäkiinnitteistä akustiikkavillalevyä (toimii myös kiinnityspintana) - Äänieristysvaatimukset: sisäovet ja ikkunat: äänieristysluokka 30 db Pienryhmähuoneet - Lattiapinta: muovimatto tai kvartsivinyylilaatta - Seinäpinnat: kipsilevy, tasoitus ja maalaus - Kattopinta: - - Alakatto: avattava akustiikkavilla-alakatto - Varusteet ja kiintokalusteet: kiinnityspintaa; Ympärivuorokautisen ryhmän tiloissa lisäksi kotikeittiö LINJA ARKKITEHDIT OY

28 Koivulehdon päiväkodin 2. vaiheen hankesuunnitelma Liite 6 - Äänieristysvaatimukset: sisäovet ja ikkunat: äänieristysluokka 30 db Varastot - Lattiapinta: muovimatto tai kvartsivinyylilaatta - Seinäpinnat: kipsilevy, tasoitus ja maalaus - Kattopinta: tasoitus ja maalaus - Alakatto: - - Varusteet ja kiintokalusteet: säädettävät hyllyt WC/pesuhuoneet - Lattiapinta: liukastumista ehkäisevä, kosteiden tilojen turvamuovimatto - Seinäpinnat: kiviaineinen seinä, kauttaaltaan laatoitettu - Kattopinta: - - Alakatto: ripustettu vinyylipintainen kipsilevyalakatto - Varusteet ja kiintokalusteet: wc-istuimet ja wc-eriöt (kosteudenkestävää laminaattia, 3 kpl), bidesuihku (1 kpl), allastaso ja käsienpesualtaat, peili, saippua- ja käsipyyheannostelijat, roskakori; Ympärivuorokautisessa ryhmässä sekä avoimessa päiväkodissa lisäksi: hoitopöytä ja pesuallas, säilytystilaa vaippapakkauksille, suihku YHTEISET TILAT Tuulikaapit - Lattiapinta: struktuuripintainen laatoitus - Seinäpinnat: kipsilevy, tasoitus ja maalaus - Kattopinta: tasoitus ja maalaus - Alakatto: ripustettu verkkoalakattojärjestelmä - Varusteet ja kiintokalusteet: kuramatto Aula- ja käytävätilat - Lattiapinta: muovimatto tai kvartsivinyylilaatta - Seinäpinnat: kipsilevy, tasoitus ja maalaus - Kattopinta: - - Alakatto: rei itetty avattava kipsilevyalakatto - Varusteet ja kiintokalusteet: aulassa yleisönaulakot, ilmoitustaulu ja peili Monikäyttötila - Lattiapinta: muovimatto - Seinäpinnat: kipsilevy, tasoitus ja maalaus, osittain akustoivaa seinäpintaa - Kattopinta: - - Alakatto: ripustettu pallonkestävä akustiikkalevy - Varusteet ja kiintokalusteet: puolapuunäyttämö Toimisto/terapiahuoneet - Lattiapinta: muovimatto tai kvartsivinyylilaatta - Seinäpinnat: kipsilevy, tasoitus ja maalaus - Kattopinta: - - Alakatto: avattava akustiikkavilla-alakatto - Varusteet ja kiintokalusteet: kiinnityspintaa - Äänieristysvaatimukset: sisäovet ja ikkunat: äänieristysluokka 30 db Henkilökunnan wc-tilat sekä yleisö-wc - Lattiapinta: liukastumista ehkäisevä, kosteiden tilojen turvamuovimatto - Seinäpinnat: kiviaineinen seinä, kauttaaltaan laatoitettu - Kattopinta: - - Alakatto: ripustettu vinyylipintainen kipsilevyalakatto - Varusteet ja kiintokalusteet: wc-istuin, käsienpesuallas, peili, saippua- ja käsipyyheannostelijat, roskakori LINJA ARKKITEHDIT OY

29 Koivulehdon päiväkodin 2. vaiheen hankesuunnitelma Liite 6 Inva-wc - Lattiapinta: liukastumista ehkäisevä, kosteiden tilojen turvamuovimatto - Seinäpinnat: kiviaineinen seinä, kauttaaltaan laatoitettu - Kattopinta: - - Alakatto: ripustettu vinyylipintainen kipsilevyalakatto - Varusteet ja kiintokalusteet: korkea wc-istuin, tukikahvat, bidesuihku, korkeussäädettävä käsienpesuallas, peili, saippua- ja käsipyyheannostelijat, roskakori Pukuhuone (sosiaalitilat) - Lattiapinta: liukastumista ehkäisevä, kosteiden tilojen turvamuovimatto - Seinäpinnat: kipsilevy, tasoitus ja maalaus - Kattopinta: - - Alakatto: ripustettu vinyylipintainen kipsilevyalakatto - Varusteet ja kiintokalusteet: penkit, pukuhuoneen kaapit 30 kpl, peili Pesuhuone/wc (sosiaalitilat) - Lattiapinta: laatoitus - Seinäpinnat: kiviaineinen seinä, kauttaaltaan laatoitettu - Kattopinta: - - Alakatto: ripustettu vinyylipintainen kipsilevyalakatto - Varusteet ja kiintokalusteet: suihku, suihkuverho, pyyhekoukut, wc-istuin, käsienpesuallas, peili, saippua- ja käsipyyheannostelijat, roskakori Siivouskomero - Lattiapinta: liukastumista ehkäisevä, kosteiden tilojen turvamuovimatto - Seinäpinat: kauttaaltaan laatoitettu - Kattopinta: tasoitus ja maalaus - Alakatto: - - Varusteet ja kiintokalusteet: RST-allastaso, säädettävät hyllyt, kuivausteline LINJA ARKKITEHDIT OY

30 LIITE (2) Hanke: Koivulehdon päiväkoti, 2. vaihe, hankesuunnittelu TEKNISTEN JÄRJESTELMIEN LAATUTASOKUVAUS 1. YLEISTÄ Tavoitteena on toimiva, energiataloudellinen ja teknistaloudellisesti hyvä talotekninen järjestelmä. Rakennus liitetään kaukolämpö-, sähkö-, vesi- ja viemäriverkostoihin. Nykyisten liittymien kapasiteetit ja liittymistehot tarkistetaan suunnitteluvaiheessa. 2. LVI-JÄRJESTELMÄT Päiväkodin 2. vaiheen tulee täyttää voimaan tulleet energiamääräykset RakMk D3. Kohteen E-luvun tulee olla alle 170 kwh/m 2. Tilat varustetaan pääasiallisesti vesikiertoisella lattialämmityksellä, jota säädetään huonekohtaisilla säätimillä ja lämpötila-antureilla. Sisäilmaston laatutasotavoitteena on sisäilmastoluokka S2, siltä osin kuin se on mahdollista ilman koneellista jäähdytystä. Sisälämpötilaa tulee pyrkiä rajoittamaan rakenteellisin suojauksin hyvien sisäolosuhteiden varmistamiseksi. Tuloilman suodatusluokka S2-luokassa on vähintään EU7. Ilmanvaihtojärjestelmänä on koneellinen tulo-poistoilmanvaihtojärjestelmä tehokkaalla lämmöntalteenotolla varustettuna. Myös WC- ja sosiaalitilojen poistoilma tulee ohjata lämmöntalteenoton kautta. 3. SÄHKÖTEKNISET JÄRJESTELMÄT Sähköasennusten varustelutason pyrkimyksenä on olla ajanmukainen, laadukas ja tasainen. Valaistusjärjestelmä suunnitellaan ja toteutetaan siten, että tilan käyttötarkoituksen edellyttämä valaistus ylläpidetään tehokkaalla tavalla. Valaisimet ryhmitellään siten, että tilan yleisvalaistusta voidaan ohjata valaistustarpeen mukaan. Tietoliikenneyhteyksiä (puhelin, atk) varten asennetaan yleiskaapelointi CAT 6 E. Koivulehdon päiväkoti, 2. vaihe, hankesuunnittelu Projektipalvelu Prodeco Oy 2012

31 LIITE (2) Rakennukseen suunnitellaan kuulutusjärjestelmä. Monikäyttötila varustetaan perustason AV-laitteilla. Päiväkodin ulko-ovet varustetaan sähköisillä lukoilla, joita ohjataan kulunvalvontajärjestelmällä. Tilat varustetaan osoitteellisella paloilmoitinlaitteistolla ja murtohälytysjärjestelmällä. Kaikki ulko-ovet varustetaan ovikoskettimin. Kulkureitit sekä ikkunalliset tilat varustetaan liikeilmaisimin. Sisäänkäynnit ja ulkoalue varustetaan videovalvontajärjestelmällä. Järjestelmä varustetaan digitaalisella tallennuksella. Rakennus varustetaan nykyaikaisella automaatiojärjestelmällä. Koivulehdon päiväkoti, 2. vaihe, hankesuunnittelu Projektipalvelu Prodeco Oy 2012

32 MUISTIO (4) Tilaaja: Muhoksen kunta Asematie Muhos Hanke: Koivulehdon päiväkoti, hankesuunnittelu LASKENTAMUISTIO, TAVOITEHINTALASKELMA 1. YLEISTÄ Laskelmat on laadittu Muhoksen kunnan / Mikko Karin toimeksiannosta käyttäen Talonrakennuksen Kustannustieto kirjaan pohjautuvan Kustannustieto Taku TM 2012 asiantuntijaohjelmiston uudisrakentamisen tavoitehintamenettelyä (Haahtela-kehitys Oy). Laskelmat on tehty hankepaikkakunnan elokuun 2012 hintatasossa. Haahtela-indeksi on 76,8. Tavoitehintalaskelman laadinta perustuu seuraaviin lähtötietoihin: - Asemapiirrosluonnos ja tilakaavio , Linja Arkkitehdit Oy - Tilaluettelo , Linja Arkkitehdit Oy - Pohjatutkimus ja perustamistapaesitys , Geobotnia Oy - Hankesuunnittelukokoukset 1-4 Seuraavia tekijöitä ei ole sisällytetty hintaan: - Mahdollista saastuneen maan puhdistusta - Mahdollisia arkeologisia kaivauksia - Kaavoitus- tai muita rakennuspaikan muodostamiseen liittyviä kuluja - Tontin hankintahintaa tai rakennusaikaista tonttivuokraa - Väliaikaisen toiminnan tai kohteen käyttöönoton kuluja - Rahoituskuluja (ei myöskään rakennusaikaisia korkoja) - Markkinointikuluja - Käyttäjätehtäviä kuten laite- ja irtaimistohankintoja Huom. TAKU-ohjelma jakaa neliöperusteisesti ne kustannukset, jotka eivät kohdistu yksittäiselle tilalle. Tämän vuoksi tilaluettelossa esitetyt hinnat eivät vastaa suoraan ao. tilaan kohdistuvien töiden kustannuksia vaan ne sisältävät tilan neliöperusteisen osuuden ns. hanketekijöistä, kuten aluetöistä, suunnittelukustannuksista ja varauksista. Koko hankkeen tavoitehinta on 2,02 M (alv. 0 %). Koivulehdon päiväkoti - Laskentamuistio Projektipalvelu Prodeco Oy 2011 Tavoitehintalaskelma
