Tee itse pitkäjousi. ampuu nuolen tavattoman kauas ja tarkasti.

Transkriptio

1 Tee itse pitkäjousi Emme vähättele lainkaan sitä, että oikea pitkäjousi jää monelta tekemättä työn vaativuuden takia. Siinä on paljon sahaamista, höyläämistä, liimaamista ja hiomista. Pitkäjousi ei olekaan mikään leikkikalu, vaan ikiaikainen ase, jota tulee kunnioittaa, kun se on valmis. Se ampuu nuolen tavattoman kauas ja tarkasti. Valmis jousi painaoi 86 grammaa. Vetojännitys oli 41 paunaa (noin 18,6 kg). 22 gramman alumiininuolen kantomatka on metriä. 48 Tee Itse 1/2004

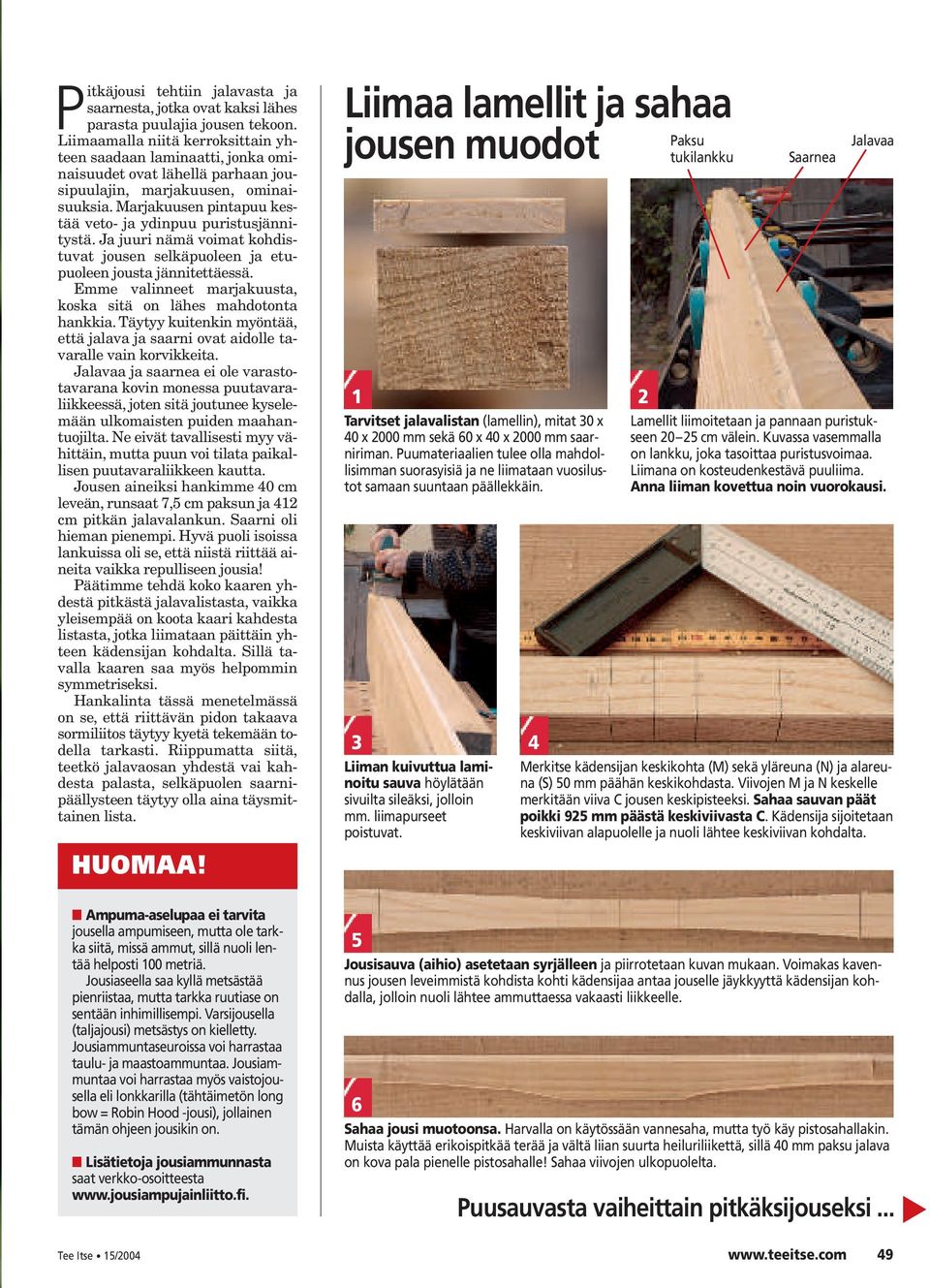

2 Pitkäjousi tehtiin jalavasta ja saarnesta, jotka ovat kaksi lähes parasta puulajia jousen tekoon. Liimaamalla niitä kerroksittain yhteen saadaan laminaatti, jonka ominaisuudet ovat lähellä parhaan jousipuulajin, marjakuusen, ominaisuuksia. Marjakuusen pintapuu kestää veto- ja ydinpuu puristusjännitystä. Ja juuri nämä voimat kohdistuvat jousen selkäpuoleen ja etupuoleen jousta jännitettäessä. Emme valinneet marjakuusta, koska sitä on lähes mahdotonta hankkia. Täytyy kuitenkin myöntää, että jalava ja saarni ovat aidolle tavaralle vain korvikkeita. Jalavaa ja saarnea ei ole varastotavarana kovin monessa puutavaraliikkeessä, joten sitä joutunee kyselemään ulkomaisten puiden maahantuojilta. Ne eivät tavallisesti myy vähittäin, mutta puun voi tilata paikallisen puutavaraliikkeen kautta. Jousen aineiksi hankimme 40 cm leveän, runsaat 7, cm paksun ja 412 cm pitkän jalavalankun. Saarni oli hieman pienempi. Hyvä puoli isoissa lankuissa oli se, että niistä riittää aineita vaikka repulliseen jousia! Päätimme tehdä koko kaaren yhdestä pitkästä jalavalistasta, vaikka yleisempää on koota kaari kahdesta listasta, jotka liimataan päittäin yhteen kädensijan kohdalta. Sillä tavalla kaaren saa myös helpommin symmetriseksi. Hankalinta tässä menetelmässä on se, että riittävän pidon takaava sormiliitos täytyy kyetä tekemään todella tarkasti. Riippumatta siitä, teetkö jalavaosan yhdestä vai kahdesta palasta, selkäpuolen saarnipäällysteen täytyy olla aina täysmittainen lista. HUOMAA! Ampuma-aselupaa ei tarvita jousella ampumiseen, mutta ole tarkka siitä, missä ammut, sillä nuoli lentää helposti 100 metriä. Jousiaseella saa kyllä metsästää pienriistaa, mutta tarkka ruutiase on sentään inhimillisempi. Varsijousella (taljajousi) metsästys on kielletty. Jousiammuntaseuroissa voi harrastaa taulu- ja maastoammuntaa. Jousiammuntaa voi harrastaa myös vaistojousella eli lonkkarilla (tähtäimetön long bow = Robin Hood -jousi), jollainen tämän ohjeen jousikin on. Lisätietoja jousiammunnasta saat verkko-osoitteesta Liimaa lamellit ja sahaa jousen muodot 1 Tarvitset jalavalistan (lamellin), mitat 30 x 40 x 2000 mm sekä 60 x 40 x 2000 mm saarniriman. Puumateriaalien tulee olla mahdollisimman suorasyisiä ja ne liimataan vuosilustot samaan suuntaan päällekkäin. 3 4 Liiman kuivuttua laminoitu sauva höylätään sivuilta sileäksi, jolloin mm. liimapurseet poistuvat. Paksu tukilankku Saarnea Jalavaa 2 Lamellit liimoitetaan ja pannaan puristukseen 20 2 cm välein. Kuvassa vasemmalla on lankku, joka tasoittaa puristusvoimaa. Liimana on kosteudenkestävä puuliima. Anna liiman kovettua noin vuorokausi. Merkitse kädensijan keskikohta (M) sekä yläreuna (N) ja alareuna (S) 0 mm päähän keskikohdasta. Viivojen M ja N keskelle merkitään viiva C jousen keskipisteeksi. Sahaa sauvan päät poikki 92 mm päästä keskiviivasta C. Kädensija sijoitetaan keskiviivan alapuolelle ja nuoli lähtee keskiviivan kohdalta. Jousisauva (aihio) asetetaan syrjälleen ja piirrotetaan kuvan mukaan. Voimakas kavennus jousen leveimmistä kohdista kohti kädensijaa antaa jouselle jäykkyyttä kädensijan kohdalla, jolloin nuoli lähtee ammuttaessa vakaasti liikkeelle. 6 Sahaa jousi muotoonsa. Harvalla on käytössään vannesaha, mutta työ käy pistosahallakin. Muista käyttää erikoispitkää terää ja vältä liian suurta heiluriliikettä, sillä 40 mm paksu jalava on kova pala pienelle pistosahalle! Sahaa viivojen ulkopuolelta. Puusauvasta vaiheittain pitkäksijouseksi... Tee Itse 1/

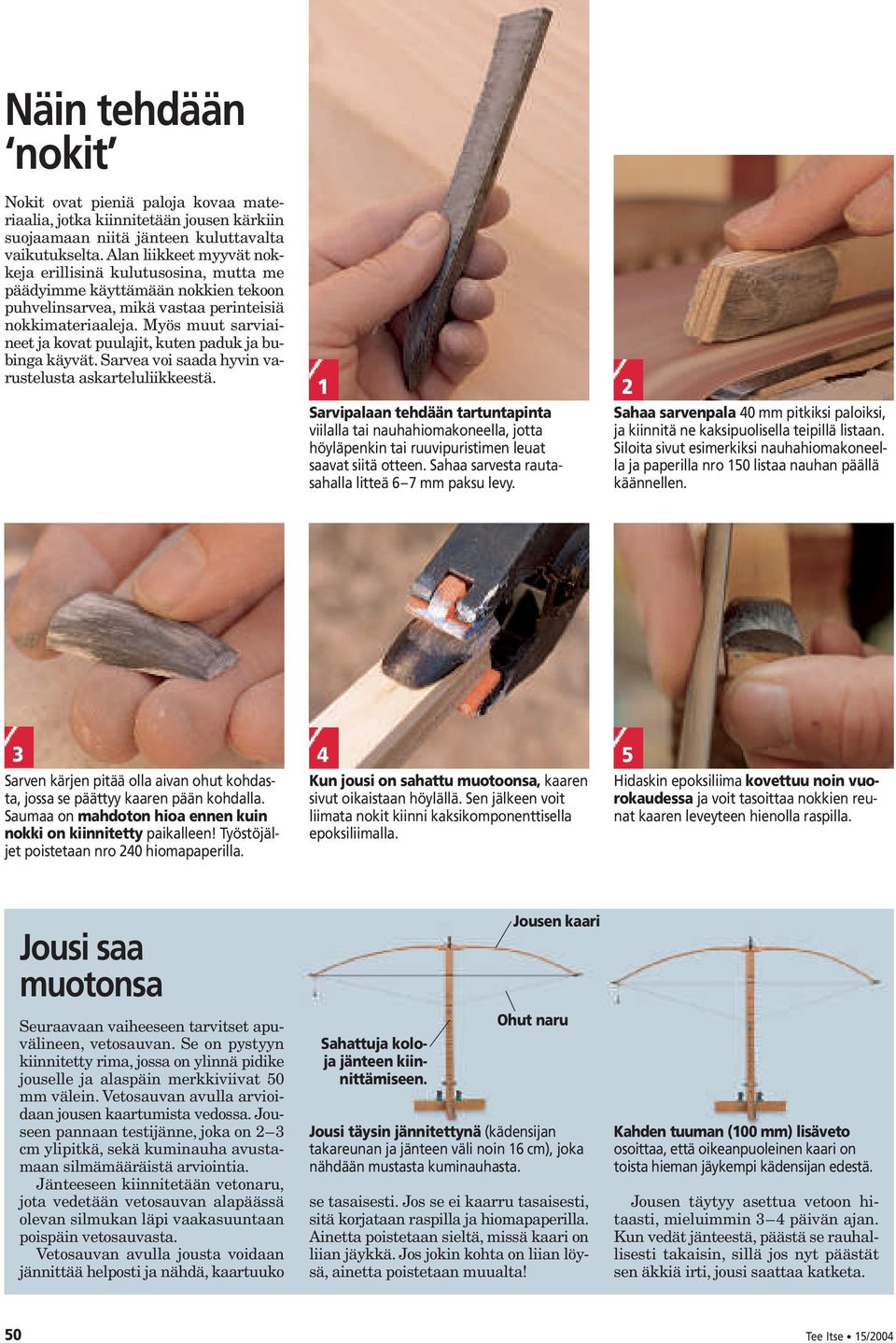

3 Näin tehdään nokit Nokit ovat pieniä paloja kovaa materiaalia, jotka kiinnitetään jousen kärkiin suojaamaan niitä jänteen kuluttavalta vaikutukselta. Alan liikkeet myyvät nokkeja erillisinä kulutusosina, mutta me päädyimme käyttämään nokkien tekoon puhvelinsarvea, mikä vastaa perinteisiä nokkimateriaaleja. Myös muut sarviaineet ja kovat puulajit, kuten paduk ja bubinga käyvät. Sarvea voi saada hyvin varustelusta askarteluliikkeestä. 1 2 Sarvipalaan tehdään tartuntapinta viilalla tai nauhahiomakoneella, jotta höyläpenkin tai ruuvipuristimen leuat saavat siitä otteen. Sahaa sarvesta rautasahalla litteä 6 7 mm paksu levy. Sahaa sarvenpala 40 mm pitkiksi paloiksi, ja kiinnitä ne kaksipuolisella teipillä listaan. Siloita sivut esimerkiksi nauhahiomakoneella ja paperilla nro 10 listaa nauhan päällä käännellen. 3 Sarven kärjen pitää olla aivan ohut kohdasta, jossa se päättyy kaaren pään kohdalla. Saumaa on mahdoton hioa ennen kuin nokki on kiinnitetty paikalleen! Työstöjäljet poistetaan nro 240 hiomapaperilla. 4 Kun jousi on sahattu muotoonsa, kaaren sivut oikaistaan höylällä. Sen jälkeen voit liimata nokit kiinni kaksikomponenttisella epoksiliimalla. Hidaskin epoksiliima kovettuu noin vuorokaudessa ja voit tasoittaa nokkien reunat kaaren leveyteen hienolla raspilla. Jousi saa muotonsa Seuraavaan vaiheeseen tarvitset apuvälineen, vetosauvan. Se on pystyyn kiinnitetty rima, jossa on ylinnä pidike jouselle ja alaspäin merkkiviivat 0 mm välein. Vetosauvan avulla arvioidaan jousen kaartumista vedossa. Jouseen pannaan testijänne, joka on 2 3 cm ylipitkä, sekä kuminauha avustamaan silmämääräistä arviointia. Jänteeseen kiinnitetään vetonaru, jota vedetään vetosauvan alapäässä olevan silmukan läpi vaakasuuntaan poispäin vetosauvasta. Vetosauvan avulla jousta voidaan jännittää helposti ja nähdä, kaartuuko Sahattuja koloja jänteen kiinnittämiseen. Jousen kaari Ohut naru Jousi täysin jännitettynä (kädensijan takareunan ja jänteen väli noin 16 cm), joka nähdään mustasta kuminauhasta. se tasaisesti. Jos se ei kaarru tasaisesti, sitä korjataan raspilla ja hiomapaperilla. Ainetta poistetaan sieltä, missä kaari on liian jäykkä. Jos jokin kohta on liian löysä, ainetta poistetaan muualta! Kahden tuuman (100 mm) lisäveto osoittaa, että oikeanpuoleinen kaari on toista hieman jäykempi kädensijan edestä. Jousen täytyy asettua vetoon hitaasti, mieluimmin 3 4 päivän ajan. Kun vedät jänteestä, päästä se rauhallisesti takaisin, sillä jos nyt päästät sen äkkiä irti, jousi saattaa katketa. 0 Tee Itse 1/2004

4 Hiominen D-kirjaimen muotoiseksi 1 Jousen kulmia pyöristetään voimakkaasti. Piirrä ensin keskiviiva, aseta jousi syrjälleen ja vedä viivat 11 mm päähän selkäpuolelta koko kaaren pituudelta molemmin puolin. Toista menettely toiseen kaareen. 2 Aseta jousi selkäpuoli alaspäin ja pyöristä kaaret viivojen välistä. Aloita pyöristäminen raspilla ja pyöristä hyvin varovasti aivan jousen selkäpuolelle saakka. 3 Jousen poikkileikkauksesta on tarkoitus tulla D-kirjaimen muotoinen. Liikuta raspia pyörivin liikkein ja poista pienet epätasaisuudet. Työstä aluksi vain kaaria, kädensijan vuoro tulee myöhemmin. 4 Kun kaaret näyttävät symmetrisiltä, silota pinnat nro 40 hiomapaperilla. Kaaria hiotaan sitten paperilla nro 80, kunnes kaikki epätasaisuudet ovat pois ja kaaret ovat täysin symmetriset ja samanlaiset. Ennen hienohiontaa nokkiin tehdään jänteen kiinnityslovet. Viilaa ne pyöreällä keskikarkealla raspilla. Pyri saamaan lovet kaartumaan jokseenkin kuin peukalon pää. 6 Sitten pyöristetään jousen päät. Pyöristys muotoillaan ensi vaiheessa karkeasti nauhahiomakoneella, sen jälkeen raspilla ja lopuksi hiomapalikan ympärille kidotulla nro 80 hiomapaperilla. Sama tehdään selkäpuolen kulmille, jonka jälkeen selkä ja sen reunat viimeistellään paperilla nro 120. Hankittavat varusteet Nuolet valitse helpoin ratkaisu Nuolet ovat oma tieteenhaaransa! Nuolen jäykkyyden täytyy sopia jousen voimaan, sen tasapainopisteen tulee sijaita 4 cm keskikohdan etupuolella, ohjaussulkien sopia nuolen painoon jne. Pyydä kauppiasta kokoamaan sarja, joka sopii jouselle. Kolme nuolta maksaa noin 3. Käytä sormikasta ja rannesuojaa Jousen voimalla ja suurella nopeudella eteen syöksyvän jänteen johdosta täytyy käyttää rannesuojaa jousta pitelevässä kädessä. Muuten saat käsivarren sinimustaksi. Rannesuoja maksaa noin 30 euroa. Tarpeellinen varuste on myös noin 20 euron käsine, joka tasoittaa jänteen painetta sormiin. Hyvä jänne valmiina kaupasta Jänteen voi toki tehdä itsekin, mutta se on työlästä, joten voimme lämpimästi suosittaa sen ostoa. Sen tulee nimittäin sopia melko tarkasti jouseen, joten ota jousi mukaan liikkeeseen ja kokeile. Noin 1 eurolla saat jänteen, joka kestää yhtä hyvin kuin omatekoinenkin. Tee Itse 1/

5 Kädensija liimataan kokoon korkista ja nahasta Kun jousi taipuu tasaisesti, kädensija hiotaan sileäksi. Puuliimalla liimataan korkkilevyjä kädensijan kaikille neljälle sivulle. Kädensija pannaan puristukseen yöksi. Seuraavana päivänä voi aloittaa sen sovittamisen. Pyöristä reunat ja hio puun ja korkin liitoskohdat täysin tasaisiksi ja sileiksi. Muotoile kädensija omalle kädellesi sopivaksi. Useimmat oikeakätiset pitävät jousta vasemmassa kädessä ja vetävät oikealla. Hio lopuksi kaikki pinnat nro 120 paperilla ja pane jousi vetosauvaan. Jos kaikki on kunnossa, nokit viilataan kaarten reunojen tasalle ja hiotaan teräsvillalla. Sitten siistitään jousi paperilla nro 240 ja teräsvillalla. 4 Kaari sivellään korkealaatuisella alkydi- tai öljylakalla. Ensimmäiset 3 4 välihiontaa tehdään teräsvillalla, sitten nro 240 hiomapaperilla ja lopuksi karkeudella 400 sekä teräsvillalla. Viimeiseksi lakataan taas, hiotaan teräsvillalla ja lakataan taas. Kaikkiaan jousi saa seitsemän kerrosta lakkaa. Leikkaa nahasta sopiva pala ja pehmennä sitä vedessä puoli tuntia, jolloin se pehmenee helpommin muotoiltavaksi. Purista vesi pois nahasta kaulimella ja kierrä se tiukasti kädensijan ympärille raaka puoli ulospäin. Nahan pitämiseen paikallaan sopii esim. sideharso tai joustonauha. 6 Noin vuorokauden kuluttua nahka on kuivunut ja sidenauhan voi poistaa. Kädensijan ylä- ja alareuna merkitään maalarinteipillä. Näihin kohtiin tehdään viillot, jotka eivät ulotu puuhun saakka (ne toimivat vain merkkeinä). Irrota nahka ja leikkaa se merkkiviiltoja pitkin. 7 Nahan reunojen ja puun yhtymäkohdan tulee olla mahdollisimman sileä. Vuole nahan reunat aivan ohuiksi taustapuolelta. Paksuuden pitää olla mieluimmin noin yhdestä puoleen millimetriin. 8 Liimaa maalarinteippiä kädensijan taustapuolelle niin, että se peittää puolet leveydestä. Samoin 1/4 nahasta peitetään maalarinteipillä. Sen jälkeen levitetään puuliimaa loppuosaan kädensijaa ja nahkaa. Nahka asetetaan uudelleen kädensijalle ja kaikki kääritään joustonauhalla kireälle. 9 Vuorokauden kuluttua side poistetaan ja nahka oikaistaan pitkin taustan keskiviivaa. Teippi poistetaan, nahan irtopää vedetään kädensijan selän yli ja leikataan sopivaksi. Loppuosa nahasta kiinnitetään kontaktiliimalla. Liimaa levitetään kumpaankin pintaan. Tämä jousi on tehty oikealle kädelle. 2 Tee Itse 1/2004

6 A B Jousi edestä Jousi sivulta B Ole hyvin tarkka mitoissa! Vain muutaman millimetrin poikkeama voi merkitä sitä, että jousesta tulee vino ja siten käyttökelvoton. Piirroksen mitat ovat valmiin jousen mittoja C Tarveaineluettelo Puuta 1 suorasyinen jalavalista, pituus, leveys, paksuus: 2000 x 40 x 30 mm 1 suorasyinen saarnirima, pituus, leveys, paksuus: 2000 x 40 x 60 mm Sarvea 1 sarvi tai pätkä kovaa (trooppista) puulajia nokkeihin Nahkaa 1 nahanpala, mitat noin 10 x 1 cm ja paksuus noin 2 mm Korkkia Kädensijan muotoilua varten Kattausalusta tai lattialaatta on hyvä (ei mielellään rouhekorkkia). Korkki leikataan kaistaleiksi. Liimat kosteudenkestävää puuliima kaaren lamellien liimaukseen 2-komponenttista epoksiliimaa nokkeihin puuliimaa ja kontaktiliimaa kädensijan päällysteiden liimaukseen O M N C Lakka korkealaatuinen alkydi- tai öljylakka, esim. Tonkin Original Hinta: noin 20 euroa (ostettu jänne sisältyy hintaan). B Pitkäjousi täytyy sisäänampua Kun jousi on ollut vetosauvassa pari päivää, sitä sisäänammutaan 2 3 päivää. Ensimmäisenä päivänä jousta totutetaan päästämään nuoli eli siis vapautumaan äkkiä vedosta. Se tapahtuu ampumalla 40 0 nuolta noin puolella vetopituudesta. Seuraavana päivänä ammutaan sama määrä 2/3 vedolla ja kolmantena päivänä ammutaan täydellä vedolla. Ammu 10 nuolen sarjoja, anna jousen levätä hetki, ja ammu taas 10 nuolta näin edeten. Vasta sitten jousi on käyttövalmis. Tee Itse 1/
