Kynän valmistusohje Pekka Pikkarainen 2014

Transkriptio

1 Kynän valmistusohje Pekka Pikkarainen 2014 Persoonallisen puisen kynän valmistaminen on helppoa kynänsorvaussarjoja käyttäen. Tarvitset: 1. Sorvin 2. Sorviin sopivan kynänvalmistussarjan (kuvissa MT2 kartiolla oleva, muita on MT1 ja suora tanko joka sopii pakkaan suoraan) 3. Puuaihion minimikooltaan 15x15x130mm a. Liian ohut aihio ei kestä poraamista b. Myynnissä olevat kaupalliset ovat 12x12 18x18 väliltä, minusta 12mm on jo toisille pehmeille puulajeille liian ohut. c. Aihion on oltava: i. Ehdottomasti oksaton ii. Tiuhasyinen iii. Ehyt, eli ei lahoa tai halkeamia 4. Sorvitalttoja, yhdellä rouhintataltallakin pärjää perustöissä. 5. Hiontapaperia ja hienompaakin jos haluaa peilipintaa. Oikein rosoiset pinnat tarvitsee jopa K80 karkeutta alkuun. Jos osaa sorvata viiltotekniikoilla, hiontapaperia ei juuri tarvita. 6. Vahaa, lakkaa tai kuivuvaa öljyä a. Vahaa on tankoina, emulsioina ja pehmeinä versioina. Tässä käytetään omavalmisteista tankovahaa (karnauba+mehiläisvaha+parafiini 1:1:1 suhteessa about). b. Kaupan peruslakat (vesiohenteinen, polyuretaani tai jopa selluloosalakka) c. Öljyinä toimii hyvin vernissa tai kiinanpuuöljy tai jotain seosöljyjä jotka kuivuvat. Älä käytä öljyjä jotka eivät kuiva kuten nestemäinen parafiini tai unikkoöljy tms. Niihin tarttuu kaikki lika käsistä.

2 Valmistaminen 1. Sahaa kynäaihio mitoiltaan noin 15x15x130mm. Katkaise keskeltä ja merkkaa katkaisukohdan puolet (puun syykuviot jatkuu nätisti kun asettaa osat oikein). a. Jos haluaa kikkailla ja tehdä keep it simple mutta silti nätin tuloksen, kannattaa liimata kahta eri väristä puuta toisiinsa esim. kuvan mukaisesti. HUOM. Liimapintojen on oltava ehdottoman tasaiset, muuten liimaus ei pidä. Sahaus vannesahalla ja oikaisu nauhahiomakoneella mahd. isoina paloina ettei sormet lyhene hiottaessa. Tai pihdeillä pitäen jos pienet palat. b. Suosittuja suomalaisia puita on mm. visakoivu ja raita. Sopivasti märätetty puukin tekee nätit kuviot (ei liian pehmeäksi päässyt, ei kestä). Kuva 1 ja 2. Muutamilla eri tavoilla liimattuja jalopuita, tumma padouk ja vaalea pyökkiä. Puutappejakin on seassa, mutta ne ei toimineet toivotulla tavalla, en suosittele. 2. Poraa reikä aihion keskelle 7mm puuterällä (piikki terän keskellä). Kiinnitä kappale kiinni koneruuvipuristimen keskikohtaan jossa on pieni lovi pystysuunnassa = suora poraus. Käsinporallakin onnistuu, mutta vaatii tarkkaa silmää että saa suoraan.

3 Kuva 3. Porattu reikä aihiossa. Taustalla koneruuvipuristin jossa pystyura poraamista helpottamaan. 3. Katkaistujen ja porattujen aihioiden sisään liimataan messinkiholkit. Käytä pikaliimaa. Varo liiman joutumista silmiin. Halpisliimoissa (kuten kuva 3) ei korkit pidä yleensä joten käytä liima mahdollisimman pian. Levitä liimaa messinkiholkin pintaan suht tasaisesti, noin 5 tippaa pitäisi piisata per holkki. Kuva 4 ja 5. Holkkien liimaaminen.

4 4. Oikeise aihioiden päät siihen terkoitetulla terällä tai nauhahiomakoneessa. Kuvan 6 terä on varmin ratkaisu. Poraa messinkiin asti. Tai tarpeen mukaan hieman pidemmälle. Käytä akkuporakonetta. Kuva 6. Päätyjen oikaisu siihen tarkoitetulla terällä. 5. Kiinnitä kappaleet kynänsorvaus akselille ja kiinnitä akseli sorviin. HUOM! ÄLÄ KÄYTÄ LIIKAA VOIMAA ETTEI AKSELI TAIVU MUTKALLE. Puiden kiinnityksessäkin sormitiukkuus piisaa yleensä.

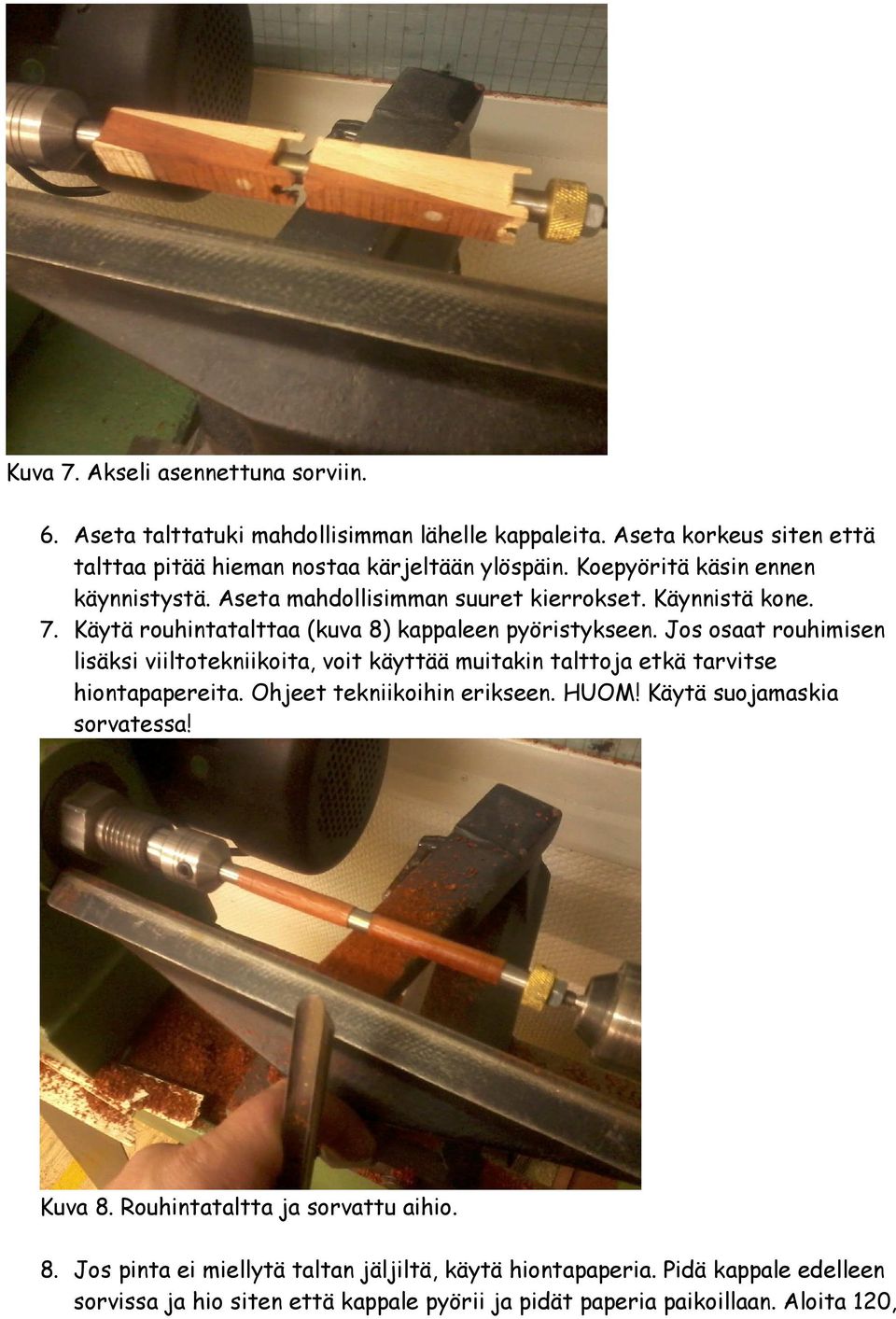

5 Kuva 7. Akseli asennettuna sorviin. 6. Aseta talttatuki mahdollisimman lähelle kappaleita. Aseta korkeus siten että talttaa pitää hieman nostaa kärjeltään ylöspäin. Koepyöritä käsin ennen käynnistystä. Aseta mahdollisimman suuret kierrokset. Käynnistä kone. 7. Käytä rouhintatalttaa (kuva 8) kappaleen pyöristykseen. Jos osaat rouhimisen lisäksi viiltotekniikoita, voit käyttää muitakin talttoja etkä tarvitse hiontapapereita. Ohjeet tekniikoihin erikseen. HUOM! Käytä suojamaskia sorvatessa! Kuva 8. Rouhintataltta ja sorvattu aihio. 8. Jos pinta ei miellytä taltan jäljiltä, käytä hiontapaperia. Pidä kappale edelleen sorvissa ja hio siten että kappale pyörii ja pidät paperia paikoillaan. Aloita 120,

6 180, 240, 320 jne. sen mukaan kuinka sileän pinnan haluaa. Toiset käyttävät jopa vesihiontaa (vesihiomapaperi + vettä) jotta pinnasta tulee mahd. tasainen. Itse en sitä näe tarpeelliseksi, mutta niinkin voi tehdä. a. HUOM! Poista talttatuki kokonaan pois kun hiot! Se on vain tiellä ja on riski että paperit tai sormet menee väliin kun hiotaan. b. Älä pyöritä paperia kappaleen ympäri tyyliin 360ast. koska hiontapaperi toimii silloin kuin rumpujarru tarttuu kappaleeseen kiinni. c. Työturvallisuuteen liittyen- Roikkuvia vaatekappaleita tai remeleitä ei saa olla pyörivän akselin lähellä. Ne kiertyy herkästi akseni ympäri varsinkin hiottaessa. 9. Kun pinta on halutun sileä voidaan pinta käsitellä. Käsittelyjä on rajaton määrä vahoista muoveihin. Otan muutaman helpon tekniikan malliksi. a. Vahat. Helpoin tapa käsitellä kynä on vahatanko, emulsio tms. Tanko painetaan pyörivää kappaletta vasten nii että se tarttuu tai sulaa kappaleeseen. Vahaa painetaan kankaan palalla kunnes se on levinnyt tasaisesti ja kiillottunut. Harjaakin voi käyttää ihan loppuvaiheessa. Emulsio levitetään rättiin ja painetaan samalla tapaa. b. Öljyt. Levitetään rättiin ja levitetään kappaleeseen. Ei tarvitse olla sorvissa kiinni vaan levityksen voi tehdä irrallaan toisin kuin vahan levityksen. Pyöriminen tietty nopeuttaa kuivumista. HUOM! Öljyrätit aina kannelliseen vesiastiaan = itsesyttymisvaara! Vernissa ja kiinanpuuöljy tai erilaiset seokset jotka kuivuvat sopivat hyvin tarkoitukseen. Jos käytät sävytettyä öljyä, hio irrallaan syysuuntaan ennen käsittelyä, muuten pinta jää rumaksi poikkisuuntaisten rantujen vuoksi. c. Lakat. Kaikki lakat käy, itse suosisin polyuretaanilakkaa sen kestävyysominaisuuksien vuoksi. Sillä saa myös hienon kiillon. Selluloosalakoilla on about samat ominaisuudet mutta sitä pitää käyttää vain maalaustilassa vahvojen liuottimien vuoksi. 10. Kokoa osat. Käytä puristamiseen esim. viilapenkkiä. Älä käytä lyömistä! Koneistot ja kynän pinnat menee pilalle. a. Purista kynän kärki messinkiholkin sisälle. b. Purista kynän päätytulppa taskuklipsun kera toisen holkin päätyyn. c. Aseta mustesäiliön syöttömekanismi ensin kärkipuolelle viivan kohtaan asti (kts. kuva 9). Käytä viilapenkkiä puristamiseen. d. Ruuvaa mustesäiliö kierteilleen. e. Laita välihela paikoilleen. f. Paina käsin kynän puoliskot paikoilleen. Katso oikea kohta ennen painamista että muoto jatkuu oikein.

7 Kuva 9. Osat ja niiden paikat. Kuva 10. Valmis kynä. Puutapit ei sovi kuvaan, mutta kahden puun yhdistely on yksinkertainen ja toimiva. Pinnassa valmissarjan mukana tullut kova vaha.
