1 Käyttö- ja asennusohje Jääkaappi K 5122 Ui fi-fi Lue ehdottomasti tämä käyttöohje ennen kylmälaitteen sijoitusta, asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen. M.-Nr

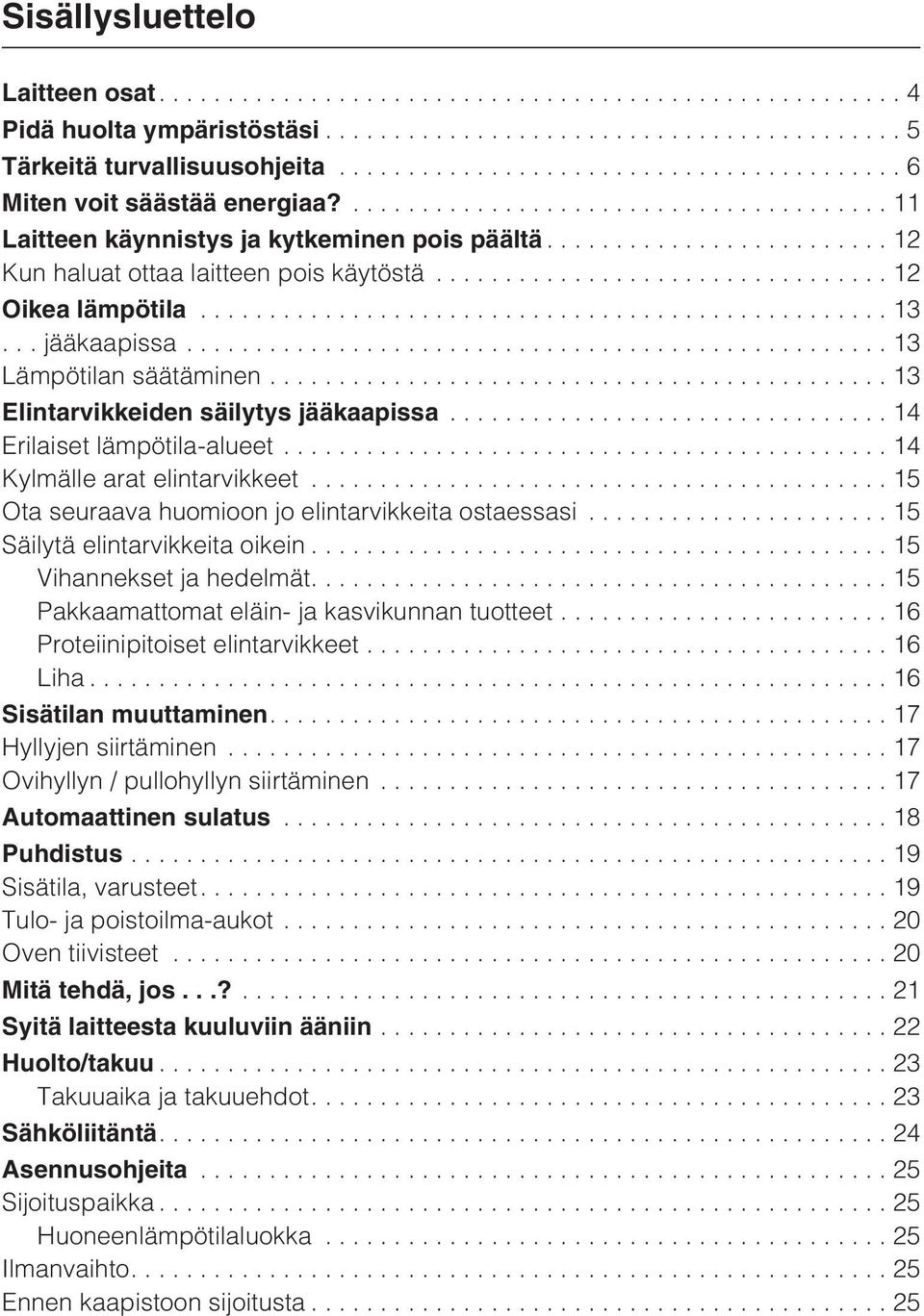

2 Sisällysluettelo Laitteen osat....4 Pidä huolta ympäristöstäsi...5 Tärkeitä turvallisuusohjeita...6 Miten voit säästää energiaa?...11 Laitteen käynnistys ja kytkeminen pois päältä...12 Kun haluat ottaa laitteen pois käytöstä...12 Oikea lämpötila jääkaapissa...13 Lämpötilan säätäminen...13 Elintarvikkeiden säilytys jääkaapissa...14 Erilaiset lämpötila-alueet...14 Kylmälle arat elintarvikkeet...15 Ota seuraava huomioon jo elintarvikkeita ostaessasi...15 Säilytä elintarvikkeita oikein...15 Vihannekset ja hedelmät Pakkaamattomat eläin- ja kasvikunnan tuotteet Proteiinipitoiset elintarvikkeet...16 Liha...16 Sisätilan muuttaminen Hyllyjen siirtäminen...17 Ovihyllyn / pullohyllyn siirtäminen Automaattinen sulatus...18 Puhdistus...19 Sisätila, varusteet Tulo- ja poistoilma-aukot Oven tiivisteet...20 Mitä tehdä, jos...?...21 Syitä laitteesta kuuluviin ääniin...22 Huolto/takuu...23 Takuuaika ja takuuehdot Sähköliitäntä Asennusohjeita...25 Sijoituspaikka...25 Huoneenlämpötilaluokka...25 Ilmanvaihto Ennen kaapistoon sijoitusta...25

3 Sisällysluettelo Sijoitusmitat...26 Oven avautumissuunnan vaihto Laitteen sijoitus työtason alle Kalusteoven paino...28 Laitteen sijoitus työtason alle...28 Jalustalevyn asentaminen...30 Kalusteoven asentaminen...32 Porausmalli peiliovia varten...32 Kalusteoven suoristaminen...33

4 Laitteen osat Valaisimen kytkin Lämpötilanvalitsin ja sisävalaisin Hyllytaso Sulamisveden poistokouru ja poistoaukko Ulosvedettävä lokero Kannellinen vihanneslokero Tulo- ja poistoilma-aukot Voi- ja juustolokero Munalokerikko Pullohylly 4

5 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa konetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kauppiaasi huolehtii yleensä kuljetuspakkauksen talteenotosta. Laitteen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laitteiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajätteen mukana. Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen oman kuntasi jäteasemalle tai kierrätyskeskukseen. Kun hävität vanhan kylmälaitteesi, huolehdi siitä, etteivät laitteen putkistot vahingoitu ennen kuin ne hävitetään asianmukaisesti ja ympäristöystävällisesti. Tällä tavoin varmistat sen, etteivät jäähdytysputkistojen kylmäaineet eikä kompressorin sisältämä öljy joudu luontoon, vaan ne voidaan käyttää uudelleen. Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne keräyspisteeseen. Kun poistat käytöstä rikkinäisen laitteen, noudata myös kohdan "Tärkeitä turvallisuusohjeita" neuvoja. 5

6 Tärkeitä turvallisuusohjeita Tämä kylmälaite täyttää vaaditut turvallisuusmääräykset. Asiattomasta käytöstä voi kuitenkin aiheutua esine- tai henkilövahinkoja. Lue tämä käyttöohje huolellisesti ennen kuin alat käyttää kylmälaitetta. Käyttöohjeessa on tärkeitä kylmälaitteen turvallisuutta, paikalleen sijoittamista, käyttöä ja huoltoa koskevia ohjeita. Näin vältät mahdolliset vahingot ja kylmälaitteesi vahingoittumisen. Säilytä tämä käyttöohje! Jos luovutat kylmälaitteen toiselle käyttäjälle, muista antaa käyttöohje laitteen mukana! Määräystenmukainen käyttö Tämä kylmälaite on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä, esimerkiksi: Kylmälaitteen kaikenlainen muu käyttö on kiellettyä ja saattaa johtaa vaaratilanteisiin. Miele ei vastaa vahingoista, jotka johtuvat kylmälaitteen asiattomasta tai käyttöohjeiden vastaisesta käytöstä. Henkilöt, jotka eivät pysty käyttämään tätä laitetta turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä laitteen toiminnasta, eivät saa käyttää tätä laitetta ilman vastuullisen henkilön valvontaa tai opastusta. Jos kotonasi on lapsia Lapset saavat käyttää laitetta ilman valvontaa ainoastaan, jos heille on kerrottu miten laitetta käytetään turvallisesti. Lasten on tunnistettava laitteen vääränlaiseen käyttöön liittyvät vaaratilanteet. Valvo laitteen läheisyydessä oleskelevien lasten toimintaa. Älä koskaan anna lasten leikkiä laitteella. myymälät, toimistot ja pienyritysten työtilat. maatilat. hotellit, aamiaismajoituspaikat, asuntolat yms. asuintilat, joissa laite tarjotaan yksittäisten asiakkaiden käyttöön. Tätä kylmälaitetta ei ole tarkoitettu käytettäväksi ulkotiloissa. Tätä kylmälaitetta saa käyttää ainoastaan kotitalouksien kaltaisissa ympäristöissä ja vain elintarvikkeiden jäähdyttämiseen ja säilyttämiseen. 6

7 Tärkeitä turvallisuusohjeita Tekninen turvallisuus Tarkista kylmälaite kuljetusvaurioiden varalta ennen kuin sijoitat laitteen kalusteisiin. Älä koskaan ota käyttöön vahingoittunutta laitetta. Vahingoittunut laite voi vaarantaa turvallisuutesi! Jos laitteen verkkoliitäntäjohto vahingoittuu, sen saa vaihtaa ainoastaan Mielen valtuuttama huoltoliike. Asiattomista korjauksista voi aiheutua vaaratilanteita laitteen käyttäjälle. Tämä laite käyttää kylmäaineena isobutaania (R600a), joka on ympäristöystävällistä, mutta palavaa luonnonkaasua. Se ei vahingoita otsonikerrosta eikä lisää kasvihuonevaikutusta. Tämän ympäristöystävällisen kylmäaineen käyttö aiheuttaa toisinaan kylmälaitteen kovempaa käyntiääntä. Kompressorin käyntiäänen lisäksi koko kylmäaineen kiertojärjestelmästä voi kuulua nestevirtauksen ääniä. Näille äänille ei valitettavasti voi mitään, mutta niillä ei ole mitään vaikutusta laitteen suorituskykyyn. Varo, ettei laitteen kylmäaineen kiertojärjestelmä vahingoitu laitteen kuljetuksen tai asennuksen aikana. Ulospursuava kylmäaine voi vahingoittaa silmiä! Jos kylmäainetta pääsee ulos: - vältä avotulta ja muita sytytyslähteitä, - tuuleta laitteen sijoitushuonetta muutama minuutti, - vedä pistotulppa pistorasiasta ja - ota yhteys Miele-huoltoon. Mitä enemmän laitteessa on kylmäainetta, sitä suurempaan tilaan laite on sijoitettava. Jos kylmäainetta pääsee vuotamaan ilmaan, liian pienissä tiloissa voi syntyä syttyvä kaasu-ilma-seos. Kutakin 8 grammaa kylmäainetta kohti on oltava vähintään 1 m 3 huonetilaa. Kylmälaitteesi kylmäaineen määrä on mainittu laitteen sisäpuolella olevassa arvokilvessä. Kylmälaitteen moitteeton toiminta on taattu ainoastaan silloin, kun laite on asennettu ja sijoitettu näiden käyttö- ja asennusohjeiden mukaisesti. Tarkista ehdottomasti ennen kuin kytket kylmälaitteen sähköverkkoon, että laitteen arvokilvessä ilmoitetut jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. Väärä jännite ja taajuus voivat vahingoittaa laitetta. Ota epäselvissä tapauksissa yhteyttä sähköasentajaan. Älä liitä laitetta sähköverkkoon jatkojohdon tai haaroituspistorasian avulla, jottei laitteen sähköturvallisuus vaarannu (ylikuumenemisvaara). 7

8 Tärkeitä turvallisuusohjeita Laitteen sähköturvallisuus on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopistorasiaan. Asennuksen maadoituksen toimivuus on ehdottomasti testattava. Myös sijoituspaikan sähköjärjestelmä on epäselvissä tapauksissa testattava. Valmistaja ei vastaa vahingoista, jotka johtuvat laitteen liittämisestä maadoittamattomaan tai puutteellisesti maadoitettuun pistorasiaan. Laitteen asennus-, huolto- ja korjaustyöt on jätettävä valtuutetun huoltoliikkeen tehtäviksi. Asiattomat korjaukset saattavat aiheuttaa vaaratilanteita käyttäjälle! Valmistaja ei vastaa asiattomista korjauksista aiheutuneista vahingoista. Laitteen takuuaikana tehtävät korjaukset on jätettävä aina valmistajan valtuuttaman huoltoliikkeen tehtäväksi, muuten takuu ei enää korvaa korjauksen jälkeen ilmeneviä vikoja. Asennus- ja huoltotöiden sekä laitteen korjaamisen aikana laite täytyy kytkeä irti sähköverkosta. Laite on kytketty irti sähköverkosta vasta, kun jokin seuraavista edellytyksistä täyttyy: pistotulppa on vedetty pois pistorasiasta. Kun irrotat pistotulppaa pistorasiasta, älä vedä liitäntäjohdosta, vaan tartu pistotulppaan. sulake on irrotettu sulaketaulusta. Rikkinäiset laitteen osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain näistä varaosista valmistaja voi taata, että ne täyttävät vaaditut turvallisuusmääräykset. Tätä laitetta ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty). 8

9 Tärkeitä turvallisuusohjeita Laitteen asiallinen käyttö Älä säilytä räjähtäviä aineita tai räjähtäviä ponnekaasuja käyttäviä suihkepulloja kylmälaitteessa. Termostaatin toimiessa voi syntyä kipinöitä, jotka voivat sytyttää helposti syttyvät aineet tai aiheuttaa räjähdyksen. Älä koskaan käytä sähkölaitteita (esimerkiksi jäätelökonetta) kylmälaitteen sisällä. Sähkölaitteet voivat aiheuttaa kipinöitä. Räjähdysvaara! Säilytä väkevät alkoholijuomat jääkaapissa aina pystyasennossa ja tiiviisti suljettuina. Räjähdysvaara! Liian kauan säilytettyjen elintarvikkeiden nauttimisesta voit saada jopa ruokamyrkytyksen. Säilyvyyteen vaikuttavat monet tekijät, esim. elintarvikkeiden tuoreus, laatu ja säilytyslämpötila. Lue aina tarkoin elintarvikepakkauksessa olevat säilytysohjeet ja tarkista viimeinen käyttöpäivä! Älä öljyä oven tiivisteitä, koska öljy haurastuttaa tiivisteitä ajan kuluessa. Jos säilytät jääkaapissa tai sen ovihyllyillä rasvaa tai öljyä sisältäviä tuotteita, varo, ettei tuotteista mahdollisesti valuva rasva tai öljy joudu kosketuksiin jääkaapin muovisten osien kanssa. Rasva saattaa haurastuttaa jääkaapin muovipintoja, jolloin ne voivat haljeta tai rikkoutua. Varmista, että laitteen tulo- ja poistoilma-aukot pysyvät vapaina, jottei laitteen ilmankierto esty. Puutteellinen ilmankierto lisää sähkönkulutusta ja voi vahingoittaa laitetta. Kylmälaite on suunniteltu käytettäväksi tietyssä huoneenlämmössä, mikä ilmoitetaan huoneenlämpötilaluokkana. Huoneenlämpötilaluokan saat selville kylmälaitteen arvokilvestä, joka löytyy laitteen sisältä. Ilmoitettua alempi huoneenlämpötila pidentää kylmäkoneiston seisontajaksoja, jolloin laite ei pysy tarpeeksi kylmänä sisältä. Älä koskaan käytä kylmälaitteen puhdistukseen höyryilmatoimisia laitteita. Höyry voi päästä laitteen jännitteisiin osiin ja aiheuttaa oikosulun. 9

10 Tärkeitä turvallisuusohjeita Kylmälaitteen käytöstä poistaminen Riko vanhassa kylmälaitteessasi mahdollisesti oleva ulkopuolinen salpalaite ennen kuin toimitat laitteen keräyspisteeseen tai varastoon. Näin estät leikkiviä lapsia jäämästä vahingossa lukon taakse ja joutumasta hengenvaaraan. Varo, ettei laitteen kylmäaineen kiertojärjestelmä vahingoitu esimerkiksi seuraavilla tavoilla: höyrystimen jäähdytysputkiin tulee reikiä. jäähdytysputki katkeaa. jäähdytysputken pinta hankautuu rikki. Jäähdytysputkistosta ulospursuava kylmäaine saattaa vahingoittaa silmiä. Mikäli tätä kylmälaitetta käytetään käyttöohjeiden vastaisesti tai muulla tavoin huolimattomasti, vastuu syntyvistä esine- ja henkilövahingoista lankeaa laitteen käyttäjälle. 10

11 Miten voit säästää energiaa? Energiankulutus on normaali Energiankulutus on suuri Laitteen sijoittaminen Huone, jossa on hyvä ilmanvaihto. Suljettu tila, jossa ilma ei kierrä. Suojassa suoralta auringonpaisteelta. Suorassa auringonpaisteessa. Lämpötilan säätö (lämpötilan säätimen asento) Lämpötilan säätö (digitaalinen lämpötilan säädin) Laitteen käyttö Sulattaminen Ei lämmönlähteen lähelle (lämpöpatteri, liesi). Ihanteellinen huoneenlämpö noin 20 C. Lämpötilan säädin keskiasennossa (2-3). Viileäkaappi 8-12 C Jääkaappi 4-5 C PerfectFresh-vyöhyke, noin 0 C Pakastin -18 C Viinikaappi, C Avaa ovi vain tarvittaessa ja mahdollisimman lyhyeksi ajaksi. Sijoita elintarvikkeet hyvään järjestykseen. Jäähdytä lämpimät ruoat ja juomat ensin laitteen ulkopuolella. Säilytä elintarvikkeet pakattuina tai suljetuissa astioissa. Sulata pakasteet jääkaapissa. Älä täytä hyllyjä liian täyteen, jotta ilma pääsee kiertämään. Sulata pakastin, kun sinne on muodostunut noin 5 mm paksu jääkerros. Suoraan lämmönlähteen viereen (lämpöpatteri, liesi). Korkea huoneenlämpötila. Lämpötilan säädin suurissa lukemissa: mitä kylmempi kylmälaitteen sisälämpötila on, sitä enemmän energiaa kuluu! Jos kylmälaitteessa on talvikäytön kytkin, kytke se ehdottomasti pois päältä kun huoneenlämpö on yli 16 C tai 18 C! Ovi avataan usein ja pitkäksi aikaa = kylmä pääsee karkuun Epäjärjestys vaikeuttaa tuotteiden löytämistä ja ovi on turhaan auki. Lämpimät ruoat kylmälaitteessa pidentävät kompressorin käyntijaksoja (laite jäähdyttää ruokia). Nesteiden haihtuminen ja kondensoituminen alentaa kylmälaitteen jäähdytystehoa. Jääkerros heikentää kylmän siirtymistä pakasteisiin ja lisää siten energiankulutusta. 11

12 Laitteen käynnistys ja kytkeminen pois päältä Ennen käyttöönottoa Puhdista laitteen sisäosat ja varusteet. Käytä puhdistukseen haaleaa vettä ja astianpesuainetta. Kuivaa lopuksi pehmeällä liinalla. Laitteen käynnistys Kierrä lämpötilan valitsinta myötäpäivään pois asennosta "0". Jääkaappi alkaa kylmetä ja sisävalo palaa, jos laitteen ovi on auki. Kun haluat ottaa laitteen pois käytöstä Jollet käytä laitetta pitkään aikaan, toimi seuraavasti: kytke laite pois päältä, irrota pistotulppa pistorasiasta, puhdista koko laite ja jätä lopuksi laitteen ovi raolleen, jottei sisään muodostu ummehtunutta hajua. Kylmälaitteen sisään voi muodostua hometta, jos sitä pidetään pitkään pois päältä ilman, että sitä on ensin puhdistettu ja varsinkin, jos laitteen ovi ei ole raollaan. Laitteen kytkeminen pois päältä Kierrä lämpötilan valitsin asennosta "1" asentoon "0". Valitsimessa tuntuu tällöin pieni vastus, jonka yli sinun on käännettävä valitsinta. Jääkaapin sisävalo sammuu ja kylmäkoneisto pysähtyy. 12

13 Oikea lämpötila Kylmälaitteen oikea lämpötila on erittäin tärkeä elintarvikkeiden säilyvyyden kannalta. Mikro-organismien vaikutuksesta elintarvikkeet pilaantuvat nopeasti. Tämän estämiseksi tai hidastamiseksi elintarvikkeet on säilytettävä oikeassa lämpötilassa. Lämpötila vaikuttaa mikro-organismien lisääntymiseen. Mitä kylmempi lämpötila on, sitä hitaammin mikro-organismit lisääntyvät. Kylmälaitteen lämpötila voi nousta seuraavista syistä: laitteen ovea avataan usein ja pitkäksi aikaa, laitteeseen asetetaan kerralla paljon elintarvikkeita, laitteeseen asetetaan lämpimiä elintarvikkeita, laitteen ympäristön lämpötila on noussut. Kylmälaitteen ympäristön lämpötila ei saa laskea alle laitteen huoneenlämpötilaluokassa ilmoitetun ala-arvon eikä nousta yli annetun yläarvon. Lämpötilan säätäminen Voit säätää jääkaapin lämpötilaa portaattomasti lämpötilan valitsimella. Kierrä lämpötilan valitsin johonkin asennoista 1 ja 5. Mitä suurempaan lukemaan lämpötilan valitsimen kierrät, sitä kylmemmäksi laite kylmenee. Suosittelemme, että asetat lämpötilan valitsimen keskiasentoon. Käytä kylmempiä lämpötiloja silloin, kun avaat jääkaapin ovea erittäin usein, asetat laitteeseen suuria määriä elintarvikkeita tai jos laitteen ympäristön lämpötila nousee huomattavasti.... jääkaapissa Suosittelemme jääkaapin keskiosan säilytyslämpötilaksi 4 C. 13

14 Elintarvikkeiden säilytys jääkaapissa Erilaiset lämpötila-alueet Painovoiman vaikutuksesta jääkaapin sisälle muodostuu erilaisia lämpötilaalueita. Koska kylmä ilma on painavampaa kuin lämmin, se laskeutuu alas. Ota huomioon erilaiset lämpötila-alueet tuotteiden sijoittelussa! Lämpimin alue Jääkaapin lämpimin alue on ylin ovihylly. Käytä ovihyllyä voin säilyttämiseen levityskelpoisena ja juuston säilyttämiseen aromaattisen pehmeänä. Kylmin alue Jääkaapin kylmin alue on kannellisen vihanneslokeron yläpuolella olevassa ulosvedettävässä lokerossa. Säilytä tällä kylmimmällä lämpötilaalueella helposti pilaantuvat tuotteet, kuten: kala, liha, linnut, makkarat, valmiit ruoat, munaa tai kermaa sisältävät ruoat ja leivonnaiset, tuore taikina, piirakka- tai pizzataikina, tuorejuustot ja kypsentämättömät maitotuotteet, kelmuun pakatut vihannekset ja yleensäkin kaikki elintarvikkeet, jotka vaativat säilytystä enintään +4 C:n lämpötilassa. Älä säilytä räjähtäviä aineita tai räjähtäviä ponnekaasuja käyttäviä suihkepulloja kylmälaitteessa. Räjähdysvaara! Säilytä väkevät alkoholijuomat kylmälaitteessa aina pystyasennossa ja tiiviisti suljettuna. Jos säilytät jääkaapissa tai sen ovihyllyillä rasvaa tai öljyä sisältäviä tuotteita, varo, ettei tuotteista mahdollisesti valuva rasva tai öljy joudu kosketuksiin jääkaapin muovisten osien kanssa. Rasva saattaa haurastuttaa jääkaapin muovipintoja, jolloin ne voivat haljeta tai rikkoutua. Elintarvikkeet eivät saa koskettaa jääkaapin takaseinään. Muuten ne voivat jäätyä kiinni takaseinään. Älä asettele elintarvikkeita liian tiiviisti kiinni toisiinsa, jotta ilma pääsee kiertämään. 14

15 Elintarvikkeiden säilytys jääkaapissa Kylmälle arat elintarvikkeet Kaikki elintarvikkeet eivät sovellu säilytettäviksi alle 5 C:n lämpötiloissa, koska ne eivät kestä kylmää. Liian kylmässä esim. kurkuista tulee pehmeitä, munakoisoista kitkeriä ja perunoista makeita. Tomaatit ja appelsiinit menettävät makuaan ja sitrushedelmien kuori kovettuu. Tällaisia kylmälle arkoja elintarvikkeita ovat mm. seuraavat: ananas, avokadot, banaanit, granaattiomenat, mangot, papaijat, passionhedelmät, sitrushedelmät (esim. sitruunat, appelsiinit, mandariinit, greipit), jälkikypsytettävät hedelmät, munakoisot, kurkut, perunat, paprika, tomaatit, kesäkurpitsa, kovat juustot (parmesaani). Ota seuraava huomioon jo elintarvikkeita ostaessasi Tärkein edellytys sille, että elintarvikkeet säilyvät mahdollisimman pitkään, on että ne ostetaan mahdollisimman tuoreina. Elintarvikkeen tuoreus jääkaappiin asetettaessa vaikuttaa eniten tuotteen säilyvyyteen. Tuotteen kylmäketjua ei saisi katkaista missään vaiheessa. Varo siksi pitämästä elintarvikkeita liian kauan esimerkiksi kuumassa autossa. Jos tuote on jo alkanut vanheta tai pilaantua, pilaantumista ei voi enää pysäyttää edes kylmäsäilytyksessä. Jo kahden tunnin katko tuotteen kylmäketjussa johtaa tuotteen pilaantumiseen. Säilytä elintarvikkeita oikein Elintarvikkeet on yleensä säilytettävä tiiviisti pakattuina tai kannella peitettyinä. Näin elintarvikkeet eivät kuivu eivätkä anna tai ota hajuja. Myös elintarvikkeissa mahdollisesti olevat bakteerit eivät siirry tällä tavoin tuotteesta toiseen. Kun olet säätänyt lämpötilan oikein ja kun noudatat elintarvikkeiden käsittelyssä hyvää hygieniaa, jääkaappisäilytys hidastaa bakteerien, kuten salmonellabakteerien, lisääntymistä. Vihannekset ja hedelmät Vihanneksia ja hedelmiä voit säilyttää vihanneslokerossa ilman suojapussia. Ota kuitenkin huomioon, että kaikkia vihannes- ja hedelmälajeja ei voi säilyttää samassa vihanneslokerossa. Tuotteiden hajut ja maut voivat siirtyä tuotteesta toiseen (esim. porkkanat ottavat herkästi hajua ja makua sipuleista), ja toisaalta monet vihannes- ja hedelmälajit tuottavat luonnonkaasuja (etyleeniä), jotka voivat nopeuttaa toisten tuotteiden vanhentumisprosessia. Esimerkkejä hedelmistä ja vihanneksista, jotka tuottavat paljon luonnonkaasua: omenat, aprikoosit, päärynät, nektariinit, persikat, luumut, avokadot, viikunat, mustikat, melonit, pavut. 15

16 Elintarvikkeiden säilytys jääkaapissa Esimerkkejä hedelmistä, jotka ovat erittäin herkkiä muiden hedelmien ja vihannesten luonnonkaasuille: kiivi, parsakaali, kukkakaali, ruusukaali, mango, hunajameloni, omenat, aprikoosit, kurkut, tomaatit, päärynät, nektariinit, persikat. Esimerkki: Älä säilytä parsakaalia yhdessä omenoiden kanssa, koska omenat tuottavat paljon etyleeniä ja parsakaali on erittäin herkkä tälle luonnonkaasulle. Jos säilytät tuotteita yhdessä, parsakaali pilaantuu huomattavasti nopeammin kuin erikseen säilytettynä. Liha Säilytä liha avonaisena (avaa lihapakkaukset tai avaa säilytysastian kansi). Lihan pinnan kuivuminen vähentää bakteerikasvustoa ja pidentää siten lihan säilyvyyttä. Erilaiset lihalaadut eivät saa kuitenkaan koskettaa toisiaan, vaan ne on aina erotettava toisistaan pakkauksilla. Tämä hidastaa lihan pilaantumista, sillä bakteerit eivät pääse siirtymään lihalaadusta toiseen. Pakkaamattomat eläin- ja kasvikunnan tuotteet Säilytä pakkaamattomat eläin- ja kasvikunnan tuotteet erillään toisistaan. Kun haluat säilyttää näitä tuotteita yhdessä, säilytä tuotteet ehdottomasti erikseen pakattuina. Näin estät mikrobiologisten muutosten syntymistä. Proteiinipitoiset elintarvikkeet Huomaa, että proteiinipitoiset elintarvikkeet pilaantuvat muita nopeammin. Toisin sanoen äyriäiset ja simpukat pilaantuvat nopeammin kuin kala, ja kala pilaantuu nopeammin kuin liha. 16

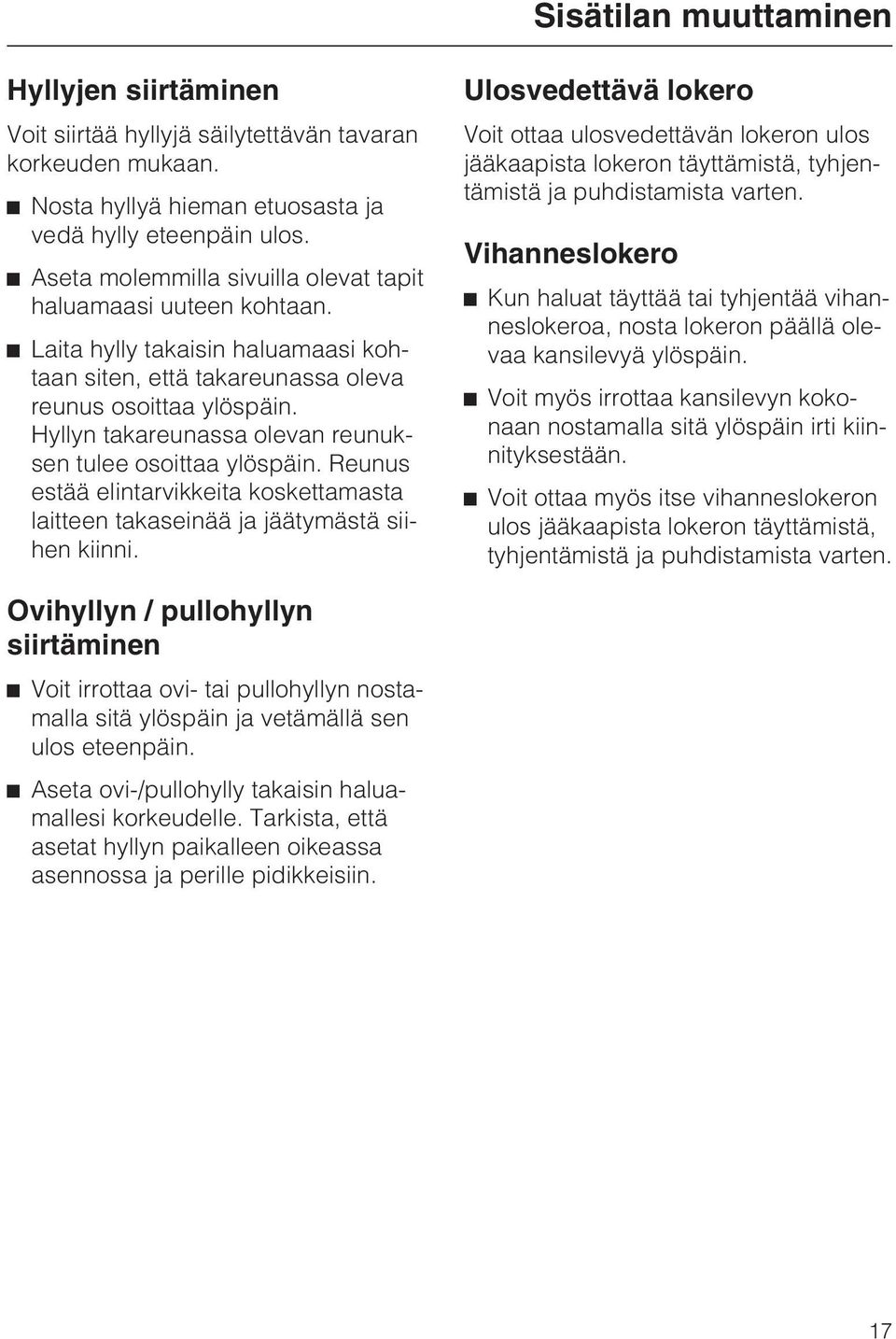

17 Sisätilan muuttaminen Hyllyjen siirtäminen Voit siirtää hyllyjä säilytettävän tavaran korkeuden mukaan. Nosta hyllyä hieman etuosasta ja vedä hylly eteenpäin ulos. Aseta molemmilla sivuilla olevat tapit haluamaasi uuteen kohtaan. Laita hylly takaisin haluamaasi kohtaan siten, että takareunassa oleva reunus osoittaa ylöspäin. Hyllyn takareunassa olevan reunuksen tulee osoittaa ylöspäin. Reunus estää elintarvikkeita koskettamasta laitteen takaseinää ja jäätymästä siihen kiinni. Ulosvedettävä lokero Voit ottaa ulosvedettävän lokeron ulos jääkaapista lokeron täyttämistä, tyhjentämistä ja puhdistamista varten. Vihanneslokero Kun haluat täyttää tai tyhjentää vihanneslokeroa, nosta lokeron päällä olevaa kansilevyä ylöspäin. Voit myös irrottaa kansilevyn kokonaan nostamalla sitä ylöspäin irti kiinnityksestään. Voit ottaa myös itse vihanneslokeron ulos jääkaapista lokeron täyttämistä, tyhjentämistä ja puhdistamista varten. Ovihyllyn / pullohyllyn siirtäminen Voit irrottaa ovi- tai pullohyllyn nostamalla sitä ylöspäin ja vetämällä sen ulos eteenpäin. Aseta ovi-/pullohylly takaisin haluamallesi korkeudelle. Tarkista, että asetat hyllyn paikalleen oikeassa asennossa ja perille pidikkeisiin. 17

18 Automaattinen sulatus Jääkaappi sulaa automaattisesti. Kylmäkoneen käydessä jääkaapin takaseinään muodostuu huurretta ja vesipisaroita. Niitä ei tarvitse poistaa, koska ne haihtuvat automaattisesti kylmäkoneiston tuottaman lämmön vaikutuksesta. Sulamisvesi valuu kouruun ja siitä poistoletkun kautta kaapin takana olevaan haihdutusastiaan. Huolehdi siitä että sulamisvesi pääsee esteettä valumaan kourusta poistoletkuun. 18

19 Puhdistus Varo, ettei jääkaapin lämpötilanvalitsimeen tai valaisimeen pääse vettä. Älä päästä puhdistusvettä jääkaapin sulamisvesiaukkoon. Älä koskaan käytä puhdistukseen höyryilmatoimisia laitteita. Höyry voi päästä laitteen jännitteisiin osiin ja aiheuttaa oikosulun. Älä koskaan irrota laitteen sisällä olevaa arvokilpeä. Arvokilpeä tarvitaan mahdollista huoltoa varten! Välttyäksesi pintojen vahingoittumiselta älä käytä puhdistuksessa soodaa, ammoniakkia, happoa tai klooria sisältäviä puhdistusaineita, kalkkia irrottavia puhdistusaineita, hankaavia puhdistusaineita, kuten hankausjauheita, -nesteitä tai hankauskiviä, liuottimia sisältäviä puhdistusaineita, teräksisten pintojen puhdistusaineita, koneastianpesuaineita, uuninpuhdistusaineita, lasinpesuaineita, hankaavia kovia sieniä ja harjoja, esim. patasieniä, ihmesieniä (taikaseiniä), teräviä metallikaapimia! Ennen puhdistusta Kytke jääkaappi pois päältä kiertämällä lämpötilanvalitsin asentoon "0". Ota laitteen pistotulppa pois pistorasiasta tai kytke laitteen sulake pois päältä. Tyhjennä laite elintarvikkeista ja siirrä tuotteet viileään paikkaan. Irrota kaikki irti lähtevät osat puhdistusta varten. Sisätila, varusteet Puhdista kylmälaite vähintään kerran kuussa. Käytä puhdistukseen haaleaa vettä, jossa on tilkka astianpesuainetta. Pese kaikki osat aina käsin, älä astianpesukoneessa. Jotta voisit puhdistaa jääkaapin sulamisvesikourun ja poistoaukon. ota ensin ulosvedettävä lokero ulos jääkaapista. Puhdista sulamisvesikouru ja poistoaukko säännöllisesti, jotta sulamisvesi pääsee esteettä valumaan haihdutusastiaan. Voit puhdistaa poistoaukon esim. vanupuikon tms. avulla. Huuhtele laitteen sisätila ja varusteet vielä pesun jälkeen pyyhkimällä ne puhtaalla vedellä ja kuivaa lopuksi pehmeällä liinalla. Anna laitteen tuulettua vielä vähän aikaa ovi auki. 19

20 Puhdistus Tulo- ja poistoilma-aukot Puhdista laitteen tulo- ja poistoilma-aukot säännöllisesti harjalla tai pölynimurin pölysuuttimella. Pölyn kerääntyminen lisää energiankulutusta. Voit irrottaa jalustassa olevan ilmanvaihtoritilän puhdistusta varten: Paina ilmanvaihtoaukoissa olevia kiinnittimiä ylöspäin ja vedä ilmanvaihtoritilä samalla irti eteenpäin. Puhdistuksen jälkeen Aseta kaikki irrottamasi osat takaisin paikoilleen. Sulje laitteen ovi. Liitä laite takaisin sähköverkkoon ja kytke laite päälle. Aseta elintarvikkeet takaisin laitteeseen, ja sulje laitteen ovi. Oven tiivisteet Älä öljyä oven tiivisteitä. Öljy ja rasvat haurastuttavat niitä ajan mittaan. Puhdista tiivisteet säännöllisesti pelkällä vedellä ja kuivaa ne aina lopuksi pehmeällä liinalla. 20

21 Mitä tehdä, jos...? Sähkölaitteita saa korjata vain ammatti-ihminen. Asiattomista korjauksista voi aiheutua vaaratilanteita laitteen käyttäjälle. Mitä tehdä, jos...?..... jääkaappi ei kylmene? Tarkista, että olet kiertänyt lämpötilanvalitsimen pois asennosta "0". Tarkista, että laitteen pistotulppa on tiukasti pistorasiassa. Tarkista sulake. Jos sulake on palanut tai automaattisulake lauennut, ota yhteys Miele-huoltoon.... jääkaappi on liian kylmä? Säädä lämpötilanvalitsinta pienemmälle.... kylmäkoneisto käy normaalia kauemmin ja useammin? Tarkista, ettei alhaalla oleva ilmanvaihtoritilä ole tukossa tai erittäin pölyinen. Olet ehkä avannut jääkaapin ovea tavallista tiheämmin tai laittanut sinne suuria määriä tuoreita elintarvikkeita. Tarkista, että laitteen ovi sulkeutuu kunnolla.... jääkaapin sisävalo ei pala enää? Onko valokytkin jäänyt jumiin? Jollei näin ole, hehkulamppu on palanut: Ota laitteen pistotulppa pois pistorasiasta tai kytke laitteen sulake pois päältä. Tartu lampunsuojukseen ja vedä lampunsuojus eteenpäin irti. Irrota hehkulamppu kiertämällä sitä oikealle ja vaihda se uuteen. Hehkulampun tiedot: V, enint. 15 W, kanta E 14 Kierrä uusi hehkulamppu kantaan, ja napsauta lampunsuojus takaisin paikalleen.... jääkaapin pohjalla on nestettä? Sulamisveden poistoaukko on tukossa. Puhdista sulamisvesikouru ja sulamisveden poistoaukko. Ellet saa toimintahäiriötä korjatuksi edellä esitettyjen toimenpiteiden avulla, ota yhteys Miele-huoltoon. Vältä laitteen oven avaamista ennen vian korjausta, niin tuotteet pysyvät mahdollisimman kauan kylmänä. 21

22 Syitä laitteesta kuuluviin ääniin Täysin normaaleja ääniä Hurrrr... Pulp, pulp... Naks... Suhinaa... Paukahtelua... Mistä äänet johtuvat? Hurina kuuluu laitteen moottorista (kompressorista). Ääni voi olla hetkellisesti voimakkaampi, kun moottori kytkeytyy päälle. Pulputus, kurlutus tai solina aiheutuu kylmäaineen liikkeestä kylmäputkistoissa. Naksahtelua kuuluu aina silloin, kun termostaatti kytkee moottorin päälle tai pois päältä. Moniosaisten tai NoFrost-kylmälaitteiden sisältä voi kuulua satunnaisesti ilmavirtauksen hiljaista suhinaa. Paukahtelua saattaa kuulua, kun laitteen materiaalit laajentuvat tai supistuvat lämpötilan vaihdellessa. Huomaa, että moottorin käynnistä tai kylmäaineen virtaamisesta aiheutuvat äänet kuuluvat asiaan eikä niitä voi välttää! Äänet, jotka on helppo poistaa Räminä, kolina, kilinä Mistä äänet johtuvat ja mitä niille voi tehdä? Laite ei ole suorassa: Suorista laite vesivaa'an avulla. Ruuvaa tarvittaessa laitteen säätöjalkoja tai laita jotain laitteen jalkojen alle. Laite ottaa kiinni viereisiin kalusteisiin tai laitteisiin: Vedä laitetta hieman irti viereisistä kalusteista tai laitteista. Laitteen laatikot, korit tai hyllyt heiluvat tai ovat jumiutuneet: Tarkista kaikki laitteen irrotettavat osat ja aseta ne tarvittaessa uudestaan paikoilleen. Pullot tai astiat ottavat kiinni toisiinsa: Vedä pulloja tai astioita hieman irti toisistaan. Verkkoliitäntäjohdon pidike on jäänyt paikalleen kylmälaitteen takapuolelle: Irrota liitäntäjohdon pidike. 22

23 Huolto/takuu Ellet saa itse poistetuksi toimintahäiriötä, ota yhteys Miele-kauppiaaseen tai valtuutettuun huoltoliikkeeseen. Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat tämän käyttöohjeen takasivulla olevasta puhelinnumerosta. Huollolle tärkeät tyyppi- ja valmistusnumerotiedot löytyvät arvokilvestä, joka on laitteen sisällä. Takuuaika ja takuuehdot Tälle kylmälaitteelle on myönnetty kahden (2) vuoden takuu. Lisätietoja omassa maassasi voimassa olevista takuuehdoista saat tämän käyttöohjeen takasivulla olevasta puhelinnumerosta. 23

24 Sähköliitäntä Laitteessa on pistotulpalla varustettu verkkoliitäntäjohto, jonka saa liittää V, 50 Hz vaihtovirtaan. Laitteen saa liittää ainoastaan asianmukaisesti asennettuun sukopistorasiaan. Sähköliitännän on oltava DIN VDE -normin 0100 mukainen. Turvallisuuden lisäämiseksi liitännän voi varustaa DIN VDE 0100, osan 739 suositusten mukaisella vikavirtasuojakytkimellä, jonka laukeamisvirta on 30 ma (DIN VDE 0664). Pistorasia on suojattava vähintään 10 A sulakkeella. Pistorasian tulisi sijaita mahdollisuuksien mukaan paikassa, johon pääsee helposti käsiksi, mieluiten kokonaan laitteen vieressä (ei laitteen takana). Älä liitä laitetta sähköverkkoon haaroituspistorasian avulla, jottei laitteen sähköturvallisuus vaarannu (ylikuumenemisvaara). Laitetta ei saa liittää esim. aurinkosähköjärjestelmissä käytettävään invertteriin. Laitteen päälle kytkeytymisen yhteydessä syntyvä jännitepiikki saattaa aktivoida turvakatkaisun. Laitteen elektroniikka saattaa vaurioitua! Älä myöskään liitä laitetta sähköverkkoon ns. energiansäästöpistotulppien välityksellä, sillä ne eivät syötä riittävästi sähköä laitteeseen ja laite lämpenee liikaa. Jos laitteen verkkoliitäntäjohto on vaihdettava, jätä työ ehdottomasti valtuutetun sähköasentajan tehtäväksi. 24

25 Asennusohjeita Laite voi kaatua, jos sitä ei ole vielä sijoitettu kalusteisiin! Sijoituspaikka Älä sijoita kylmälaitetta suoraan lämmönlähteen (liesi, astianpesukone, lämpöpatteri) viereen tai paikkaan, jossa se on alttiina suoralle auringonpaisteelle. Mitä korkeampi ympäristön lämpötila on, sitä pitempiä aikoja kylmäkoneisto käy, mikä puolestaan lisää sähkönkulutusta. Paras sijoituspaikka on kuiva, tuuletettava huone. Ilmanvaihto Laitteen ilmanvaihtoritilää ja -aukkoja ei saa peittää eikä tukkia. Puhdista ne myös säännöllisesti pölystä. Ennen kaapistoon sijoitusta Irrota sähköjohdon pidike laitteen takapuolelta. Tarkista, että kaikki laitteen takaseinässä olevat osat pääsevät vapaasti liikkumaan. Taivuta tarvittaessa toisiinsa kiinniottavia osia varovasti. Huoneenlämpötilaluokka Kylmälaite on suunniteltu käytettäväksi tietyssä huoneenlämmössä, mikä ilmoitetaan huoneenlämpötilaluokkana. Huoneenlämpötilaluokan saat selville kylmälaitteen arvokilvestä, joka löytyy laitteen sisältä. Huoneenlämpötilaluokka SN N ST T Huoneenlämpötila +10 C C +16 C C +16 C C +16 C C Huoneenlämpötila ei saa laskea alle tai nousta yli laitteen huoneenlämpötilaluokassa ilmoitetun arvon. Ilmoitettua alempi huoneenlämpötila pidentää kylmäkoneiston seisontajaksoja, jolloin laite ei pysy tarpeeksi kylmänä sisältä. 25

26 Sijoitusmitat Jos sijoitusaukon korkeus on 820 mm, laitteen jalustalevyn korkeus voi olla väliltä mm. Jos korkeus on tasan 100 mm, jalustalevyn voi asentaa sellaisenaan. Jos jalustan korkeus on yli 100 mm, jalustalevyä on madallettava ilmankiertoa varten (ks. "Laitteen sijoitus työtason alle"). Jos sijoitusaukon korkeus on 870 mm, laitetta on nostettava säätämällä ruuvijalkoja. Tällöin myös jalusta nousee, jolloin jalustalevyn korkeus voi olla väliltä mm. Jos korkeus on tasan 150 mm, jalustalevyn voi asentaa sellaisenaan. Jos jalustan korkeus on yli 150 mm, jalustalevyä on madallettava ilmankiertoa varten (ks. "Laitteen sijoitus työtason alle"). Kalusteisiin sijoittamista varten tarvitaan vain yksi kalustelevy. Jos laite sijoitetaan keittiökalusterivin päähän, laitteen näkyviin jäävä sivu voidaan tarvittaessa peittää vielä sivuverhoilulevyllä. Pistorasian ( ) tulisi sijaita mahdollisuuksien mukaan paikassa, johon pääsee helposti käsiksi, mieluiten kokonaan laitteen vieressä (ei laitteen takana). 26

27 Ennen kuin sijoitat laitteen paikalleen, tarkista avautuuko laitteen ovi oikeaan suuntaan. Mikäli haluat oven avautuvan vasemmalle, vaihda avautumissuunta seuraavasti: Oven avautumissuunnan vaihto Ruuvaa saranat irti laitteen rungosta ja ovesta. Kierrä ruuveja kevyesti vastakkaiselle puolelle. Käännä saranat ympäri siten, että ne tulevat viistosti vastapäätä oleviin kulmiin, ja ruuvaa saranat kiinni laitteen oveen. Työnnä laitteen ovi äsken kiertämiesi ruuvien varaan ja kiristä kaikki ruuvit. Peitä vapaaksi jääneet reiät laitteen mukana toimitetuilla peitelevyillä. 27

28 Laitteen sijoitus työtason alle Kalusteoven paino Ennen kuin alat asentaa kalusteovea, tarkista ettei sen paino ylitä sallittua enimmäispainoa. Laitteen sijoitus työtason alle Laite K 5122 Ui Kalusteoven suurin paino kg 19 kg Jos asennat laitteeseen kalusteoven, joka ylittää sallitun enimmäispainon, laitteen saranat voivat vahingoittua! Laitteen esivalmistelu Taivuta molempia laitteen yläreunassa olevia kiinnityskielekkeitä eteenpäin niin pitkälle kuin ne menevät. A B Vedä verkkoliitäntäjohto valmiiksi siten, että voit liittää pistotulpan pistorasiaan laitteen asentamisen jälkeen. Älä kuitenkaan liitä laitetta vielä sähköverkkoon. Työnnä laitetta niin pitkälle sijoitusaukkoon, että saranoiden etureuna on samalla syvyydellä viereisten keittiökalusterunkojen etureunan kanssa (yksityiskohta X). Kun työnnät laitetta sijoitusaukkoon, varo ettei verkkoliitäntäjohto jää puristuksiin laitteen taakse! 28

29 Laitteen sijoitus työtason alle Suorista laite etumaisten ja takimmaisten säätöjalkojen avulla siten, että laitteen yläreuna ottaa kiinni työtason alareunaan (A): Etumaisia säätöjalkoja voit pidentää kiertämällä niitä vasemmalle kiintoavaimella. Kun ryhdyt pidentämään takimmaisia säätöjalkoja, työnnä ensin mukana toimitetut pultit ohjaintankoihin ja vie ohjaintangot etureunassa olevien aukkojen läpi. Pidennä vasemmanpuoleista takasäätöjalkaa kiertämällä ohjaintankoon työntämääsi pulttia ruuvitaltan avulla vasemmalle. Pidennä oikeanpuoleista takasäätöjalkaa kiertämällä ohjaintankoon työntämääsi pulttia ruuvitaltan avulla oikealle. Kiinnitä laite mukana toimitetuilla uppokantaruuveilla alhaalta päin työtasoon. 29

30 Laitteen sijoitus työtason alle Jalustalevyn asentaminen Laitteen moitteeton toiminta on taattu vain, kun käytät alkuperäistä ilmanvaihtoritilää. Muissa tapauksissa jalustalevyä on madallettava ennen paikalleen asentamista: Jos sijoitusaukon korkeus A = 820 mm ja jalustalevyn korkeus bonyli 100 mm, jalustalevyä on madallettava. Samaa koskee myös tilannetta, jossa sijoitusaukon korkeus A = 870 mm ja jalustalevyn korkeus b on yli 150 mm. Irrota ilmanvaihtoritilä painamalla molempia ilmanvaihtoritilässä olevia kiinnittimiä ylöspäin ja vetämällä samalla ritilää eteenpäin. Jalustalevyn asentaminen paikalleen sellaisenaan: Voit asentaa jalustalevyn paikalleen sellaisenaan vain, jos asennusmitat ovat seuraavat: Sijoitusaukon korkeus A [mm] Jalustalevyn korkeus b [mm] Sijoitusaukon korkeus A [mm] Mitta H [mm]

31 Laitteen sijoitus työtason alle Aseta jalustalevy keittiökalusteriviä vasten. Jos merkitsemäsi leikkausura ei ole samassa linjassa jalustalevyn etureunan kanssa vaan tulee sen yli, katkaise pidike sen sijaan yhtä leikkausuraa taaempaa. Katkaise pidikkeen pystysuorat olakkeet pihdeillä. Tee ilmanvaihtoritilän pidikkeeseen lyijykynällä merkintä jalustalevyn yli menevän osan A kohdalle ja ota jalustalevy vielä pois paikaltaan. Leikkaa ilmanvaihtoritilän pidikkeen ylimääräinen osa A pois äsken merkitsemääsi leikkausuraa pitkin. Lyhennä seuraavaksi ilmanvaihtoritilän takana olevia ulokkeita mitan A verran (= mitta, jonka verran äsken leikkasit pois ilmanvaihtoritilän pidikkeestä). Kiinnitä jalustalevy paikalleen keittiökalusteriviin. 31

32 Laitteen sijoitus työtason alle Työnnä ilmanvaihtoritilä pidikkeeseensä. Kalusteoven asentaminen Jollei kalusteoveen ole valmiiksi porattu kiinnitysreikiä, voit esiporata kiinnitysreiät seuraavan kuvan mittojen mukaisesti: Porausmalli peiliovia varten Kierrä molemmat laitteen oven alareunassa olevat ruuvit irti. Kiinnitä samoilla ruuveilla molemmat kulmaraudat laitteen oven alareunaan. Kulmarautojen pitkän sivun kuuluu tulla laitteen oven ulkoreunan tasalle. Lyhennä kulmarautoja tarvittaessa oven pituuden mukaan. 32

33 Laitteen sijoitus työtason alle Kalusteoven suoristaminen Irrota säätölista laitteen ovesta ja kiinnitä se mukana toimitetuilla uppokantaruuveilla kalusteoveen. Avaa laitteen oven yläreunassa olevia säätöruuveja sen verran, että ne tulevat 4 mm ulos laitteen ovesta (ks. yksityiskohtakuvaa). Ripusta kalusteovi säätölistasta näiden säätöruuvien varaan. Kiinnitä kalusteovi ylhäältä ruuveilla. Kiinnitä kalusteovi alhaalta kiertämällä mukana toimitetut ruuvit kulmarautojen läpi. Käytä myös laitteen mukana toimitettuja aluslaattoja. Suorista kalusteovi samaan linjaan viereisten keittiökalusteovien kanssa: Voit säätää korkeutta Y kiertämällä ylimpiä säätöruuveja. Voit säätää ovea sivusuunnassa X työntämällä kalusteovea. Voit säätää kalusteoven syvyyttä Z vetämällä tai työntämällä kalusteovea kevyesti. Kun olet suoristanut kalusteoven, kiristä ensin ylimmät säätöruuvit ja, ja sitten alemmat säätöruuvit. Työnnä lopuksi peitelistat ja paikoilleen. 33

34 34

35 35

36 Oikeus muutoksiin pidätetään / 2512 M.-Nr / 00 K 5122 Ui
