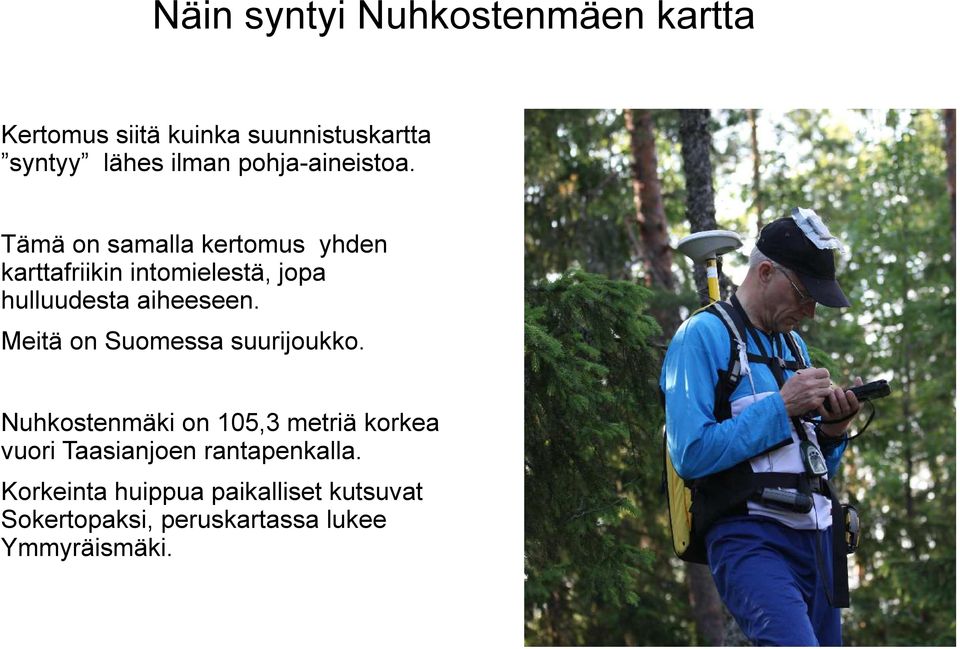

1 Näin syntyi Nuhkostenmäen kartta Kertomus siitä kuinka suunnistuskartta syntyy lähes ilman pohja-aineistoa. Tämä on samalla kertomus yhden karttafriikin intomielestä, jopa hulluudesta aiheeseen. Meitä on Suomessa suurijoukko. Nuhkostenmäki on 105,3 metriä korkea vuori Taasianjoen rantapenkalla. Korkeinta huippua paikalliset kutsuvat Sokertopaksi, peruskartassa lukee Ymmyräismäki.

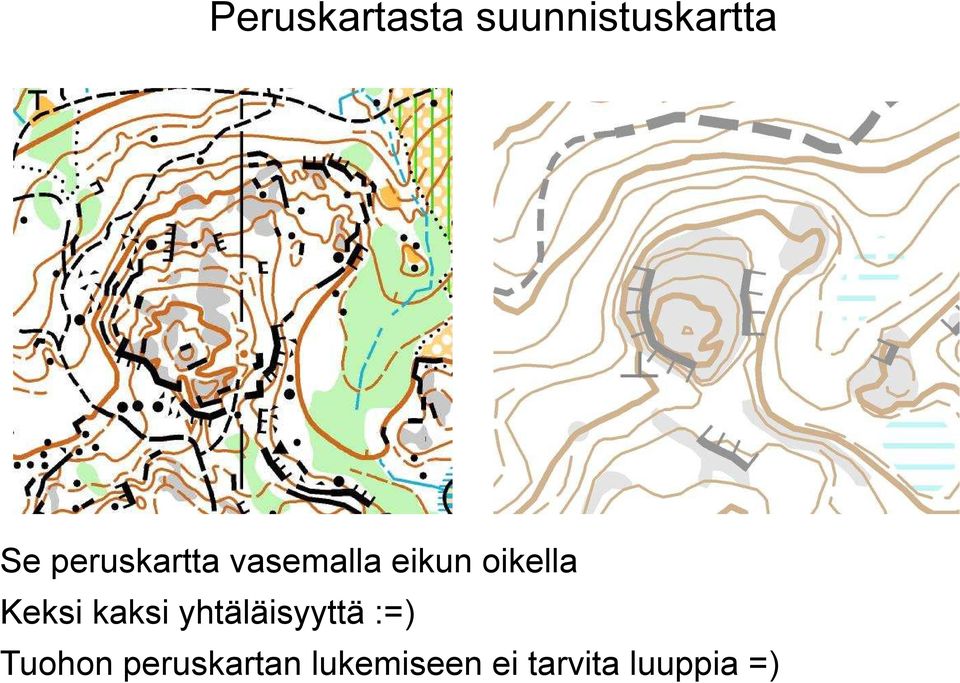

2 Peruskartasta suunnistuskartta Se peruskartta vasemalla eikun oikella Keksi kaksi yhtäläisyyttä :=) Tuohon peruskartan lukemiseen ei tarvita luuppia =)

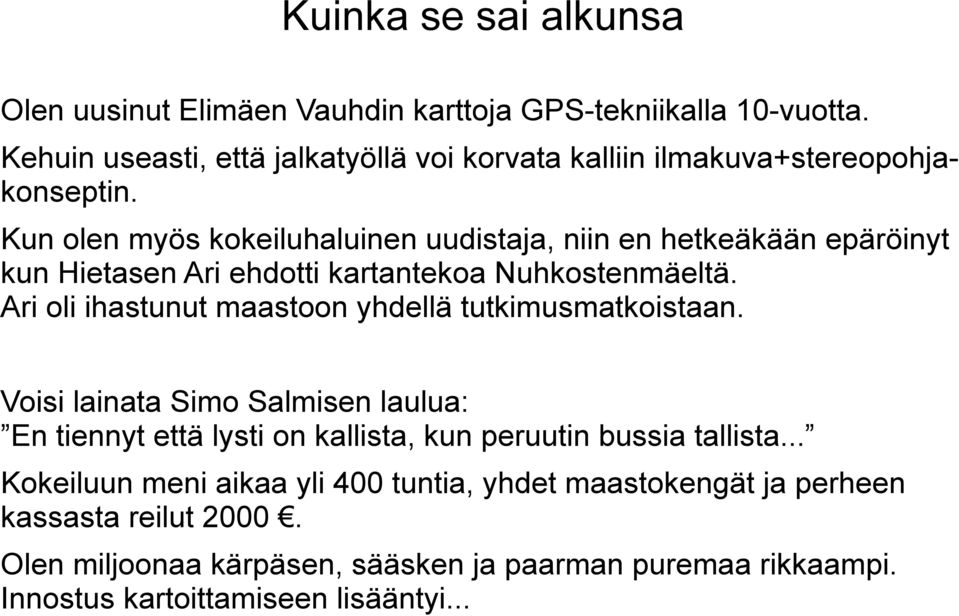

3 Kuinka se sai alkunsa Olen uusinut Elimäen Vauhdin karttoja GPS-tekniikalla 10-vuotta. Kehuin useasti, että jalkatyöllä voi korvata kalliin ilmakuva+stereopohjakonseptin. Kun olen myös kokeiluhaluinen uudistaja, niin en hetkeäkään epäröinyt kun Hietasen Ari ehdotti kartantekoa Nuhkostenmäeltä. Ari oli ihastunut maastoon yhdellä tutkimusmatkoistaan. Voisi lainata Simo Salmisen laulua: En tiennyt että lysti on kallista, kun peruutin bussia tallista... Kokeiluun meni aikaa yli 400 tuntia, yhdet maastokengät ja perheen kassasta reilut Olen miljoonaa kärpäsen, sääsken ja paarman puremaa rikkaampi. Innostus kartoittamiseen lisääntyi...

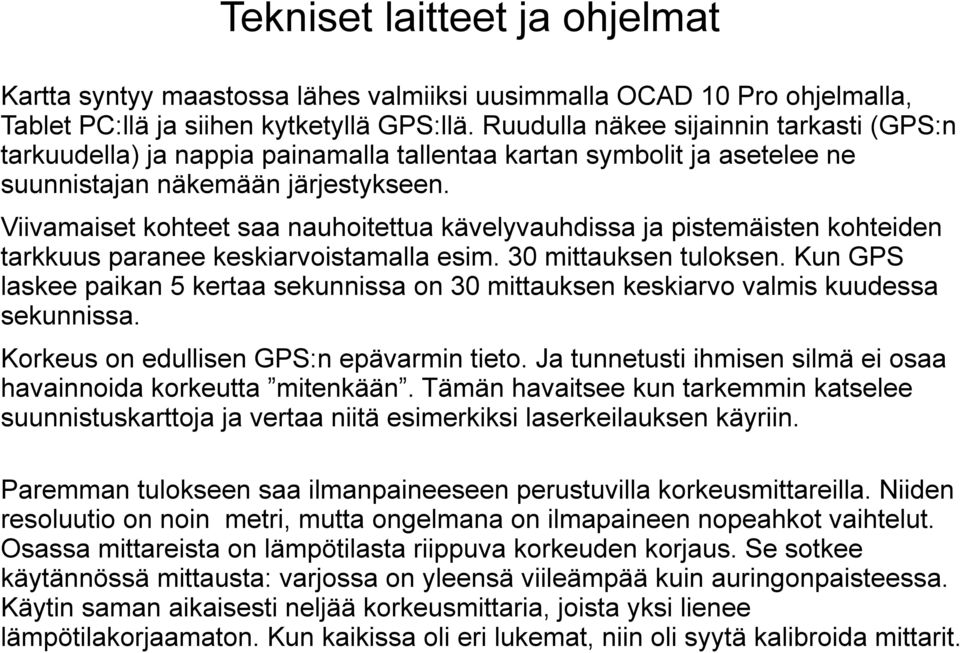

4 Tekniset laitteet ja ohjelmat Kartta syntyy maastossa lähes valmiiksi uusimmalla OCAD 10 Pro ohjelmalla, Tablet PC:llä ja siihen kytketyllä GPS:llä. Ruudulla näkee sijainnin tarkasti (GPS:n tarkuudella) ja nappia painamalla tallentaa kartan symbolit ja asetelee ne suunnistajan näkemään järjestykseen. Viivamaiset kohteet saa nauhoitettua kävelyvauhdissa ja pistemäisten kohteiden tarkkuus paranee keskiarvoistamalla esim. 30 mittauksen tuloksen. Kun GPS laskee paikan 5 kertaa sekunnissa on 30 mittauksen keskiarvo valmis kuudessa sekunnissa. Korkeus on edullisen GPS:n epävarmin tieto. Ja tunnetusti ihmisen silmä ei osaa havainnoida korkeutta mitenkään. Tämän havaitsee kun tarkemmin katselee suunnistuskarttoja ja vertaa niitä esimerkiksi laserkeilauksen käyriin. Paremman tulokseen saa ilmanpaineeseen perustuvilla korkeusmittareilla. Niiden resoluutio on noin metri, mutta ongelmana on ilmapaineen nopeahkot vaihtelut. Osassa mittareista on lämpötilasta riippuva korkeuden korjaus. Se sotkee käytännössä mittausta: varjossa on yleensä viileämpää kuin auringonpaisteessa. Käytin saman aikaisesti neljää korkeusmittaria, joista yksi lienee lämpötilakorjaamaton. Kun kaikissa oli eri lukemat, niin oli syytä kalibroida mittarit.

5 Tekniikkaa Tablet PC merkiltään SAMSUNG Q1 ULTRA Pro 80 OCAD 10 Pro GPS:t GPS Qstarz BT-Q1000X, edullinen kuluttajan malli hinta n 80 Vaakatarkkuus m (xy) Loggeri Trimble Pathfinder ProXTH; puolitarkka ammatti-gps Vaakatarkkuus 0, m (xy) DGPS-korjaus VRS-Palveluna Internetistä Lainassa ajoittain Trimble R8 GNSS tarkkuus-gps Vaakatarkkuus 5 cm (xy) Korkeustarkkuus parempi kuin 10 cm (z) Korkeuspisteiden mittaukseen lainassa

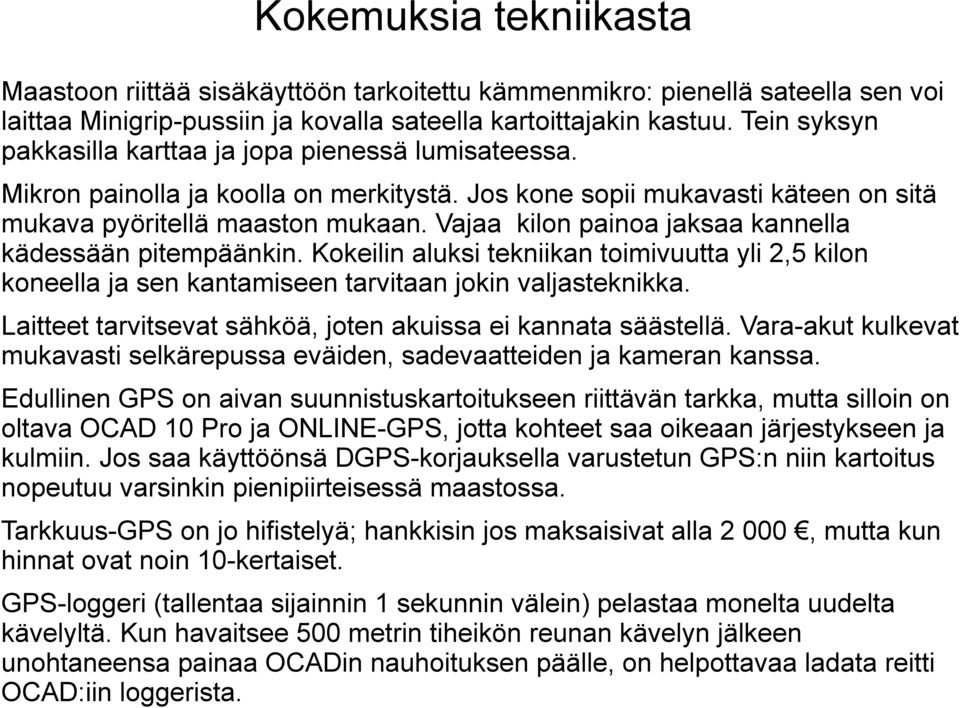

6 Kokemuksia tekniikasta Maastoon riittää sisäkäyttöön tarkoitettu kämmenmikro: pienellä sateella sen voi laittaa Minigrip-pussiin ja kovalla sateella kartoittajakin kastuu. Tein syksyn pakkasilla karttaa ja jopa pienessä lumisateessa. Mikron painolla ja koolla on merkitystä. Jos kone sopii mukavasti käteen on sitä mukava pyöritellä maaston mukaan. Vajaa kilon painoa jaksaa kannella kädessään pitempäänkin. Kokeilin aluksi tekniikan toimivuutta yli 2,5 kilon koneella ja sen kantamiseen tarvitaan jokin valjasteknikka. Laitteet tarvitsevat sähköä, joten akuissa ei kannata säästellä. Vara-akut kulkevat mukavasti selkärepussa eväiden, sadevaatteiden ja kameran kanssa. Edullinen GPS on aivan suunnistuskartoitukseen riittävän tarkka, mutta silloin on oltava OCAD 10 Pro ja ONLINE-GPS, jotta kohteet saa oikeaan järjestykseen ja kulmiin. Jos saa käyttöönsä DGPS-korjauksella varustetun GPS:n niin kartoitus nopeutuu varsinkin pienipiirteisessä maastossa. Tarkkuus-GPS on jo hifistelyä; hankkisin jos maksaisivat alla 2 000, mutta kun hinnat ovat noin 10-kertaiset. GPS-loggeri (tallentaa sijainnin 1 sekunnin välein) pelastaa monelta uudelta kävelyltä. Kun havaitsee 500 metrin tiheikön reunan kävelyn jälkeen unohtaneensa painaa OCADin nauhoituksen päälle, on helpottavaa ladata reitti OCAD:iin loggerista.

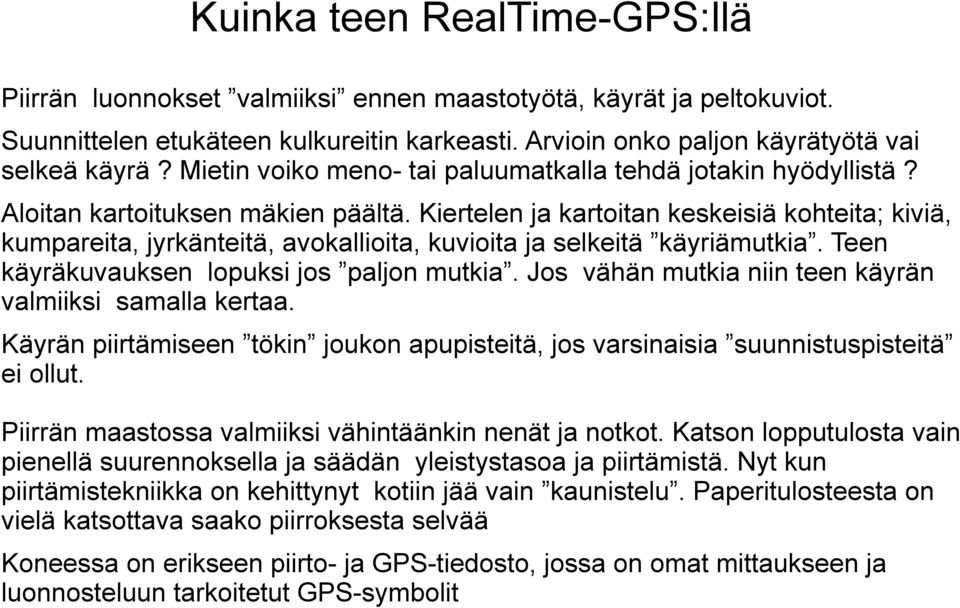

7 Kuinka teen RealTime-GPS:llä Piirrän luonnokset valmiiksi ennen maastotyötä, käyrät ja peltokuviot. Suunnittelen etukäteen kulkureitin karkeasti. Arvioin onko paljon käyrätyötä vai selkeä käyrä? Mietin voiko meno- tai paluumatkalla tehdä jotakin hyödyllistä? Aloitan kartoituksen mäkien päältä. Kiertelen ja kartoitan keskeisiä kohteita; kiviä, kumpareita, jyrkänteitä, avokallioita, kuvioita ja selkeitä käyriämutkia. Teen käyräkuvauksen lopuksi jos paljon mutkia. Jos vähän mutkia niin teen käyrän valmiiksi samalla kertaa. Käyrän piirtämiseen tökin joukon apupisteitä, jos varsinaisia suunnistuspisteitä ei ollut. Piirrän maastossa valmiiksi vähintäänkin nenät ja notkot. Katson lopputulosta vain pienellä suurennoksella ja säädän yleistystasoa ja piirtämistä. Nyt kun piirtämistekniikka on kehittynyt kotiin jää vain kaunistelu. Paperitulosteesta on vielä katsottava saako piirroksesta selvää Koneessa on erikseen piirto- ja GPS-tiedosto, jossa on omat mittaukseen ja luonnosteluun tarkoitetut GPS-symbolit

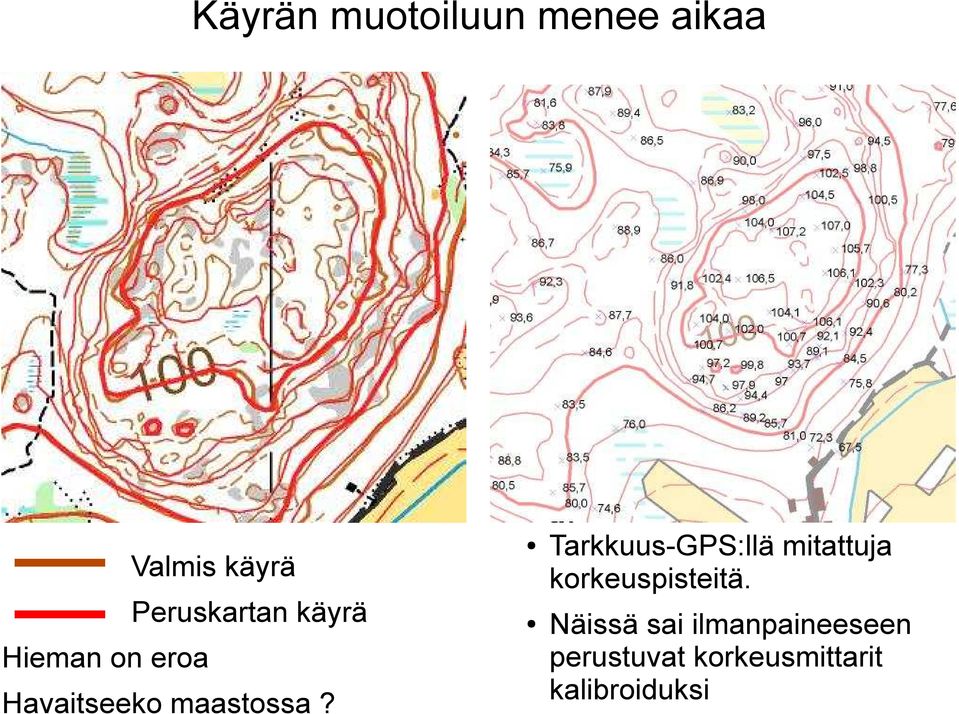

8 Käyrän muotoiluun menee aikaa Valmis käyrä Peruskartan käyrä Hieman on eroa Havaitseeko maastossa? Tarkkuus-GPS:llä mitattuja korkeuspisteitä. Näissä sai ilmanpaineeseen perustuvat korkeusmittarit kalibroiduksi

9 Kävelyä ja katselua... Aloitan kartoituksen mäkien päältä. Kiertelen ja kartoitan keskeisiä kohteita; kiviä, kumpareita, jyrkänteitä, avokallioita, kuvioita ja selkeitä käyriämutkia. Käyrän piirtämiseen tökin joukon apupisteitä, jos varsinaisia suunnistuspisteitä ei ollut.

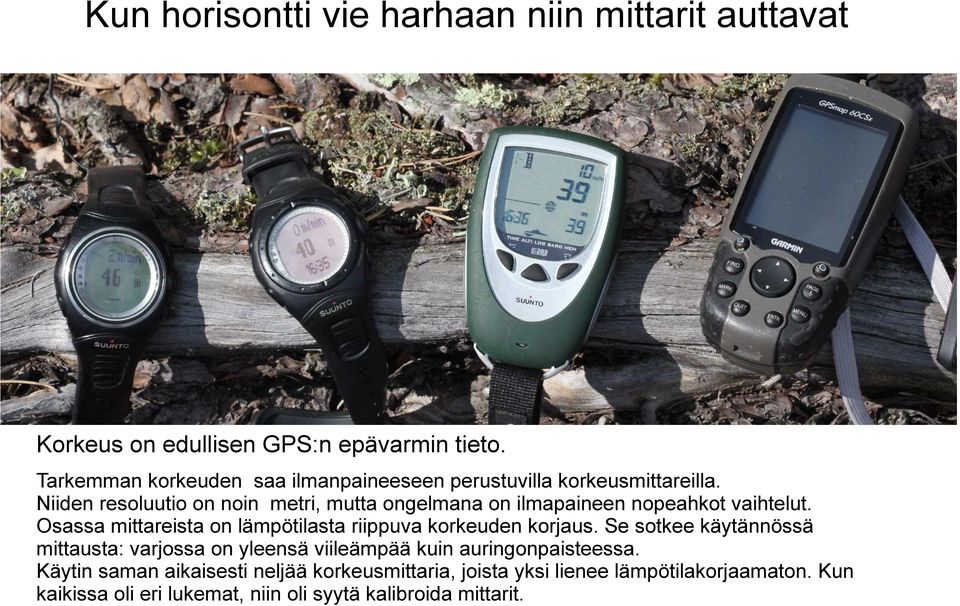

10 Kun horisontti vie harhaan niin mittarit auttavat Korkeus on edullisen GPS:n epävarmin tieto. Tarkemman korkeuden saa ilmanpaineeseen perustuvilla korkeusmittareilla. Niiden resoluutio on noin metri, mutta ongelmana on ilmapaineen nopeahkot vaihtelut. Osassa mittareista on lämpötilasta riippuva korkeuden korjaus. Se sotkee käytännössä mittausta: varjossa on yleensä viileämpää kuin auringonpaisteessa. Käytin saman aikaisesti neljää korkeusmittaria, joista yksi lienee lämpötilakorjaamaton. Kun kaikissa oli eri lukemat, niin oli syytä kalibroida mittarit.

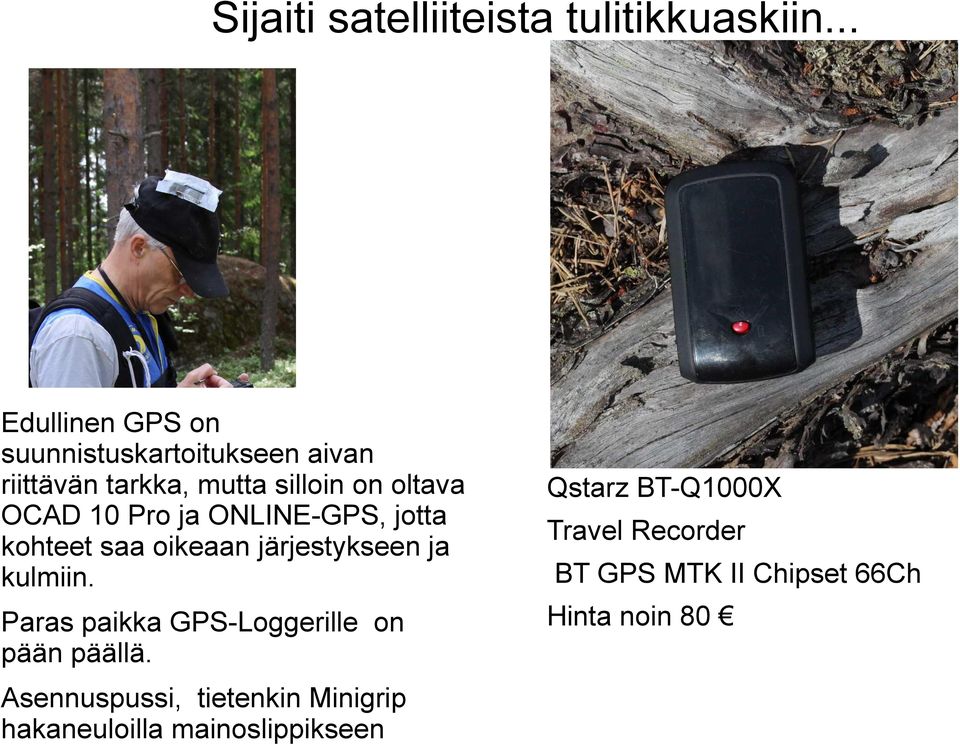

11 Sijaiti satelliiteista tulitikkuaskiin... Edullinen GPS on suunnistuskartoitukseen aivan riittävän tarkka, mutta silloin on oltava OCAD 10 Pro ja ONLINE-GPS, jotta kohteet saa oikeaan järjestykseen ja kulmiin. Paras paikka GPS-Loggerille on pään päällä. Asennuspussi, tietenkin Minigrip hakaneuloilla mainoslippikseen Qstarz BT-Q1000X Travel Recorder BT GPS MTK II Chipset 66Ch Hinta noin 80

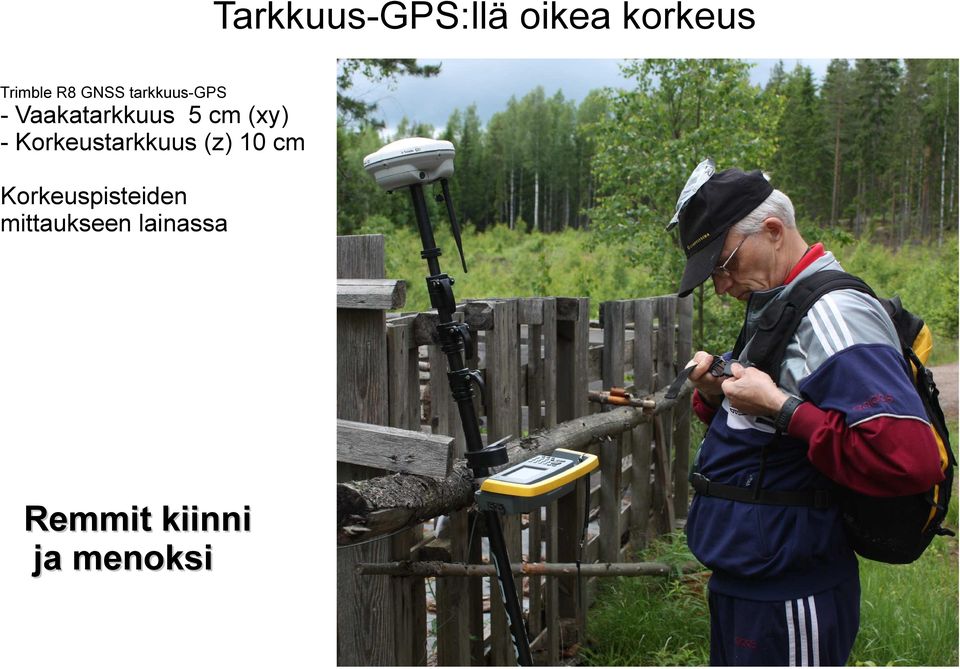

12 Tarkkuus-GPS:llä oikea korkeus Trimble R8 GNSS tarkkuus-gps - Vaakatarkkuus 5 cm (xy) - Korkeustarkkuus (z) 10 cm Korkeuspisteiden mittaukseen lainassa Remmit kiinni ja menoksi

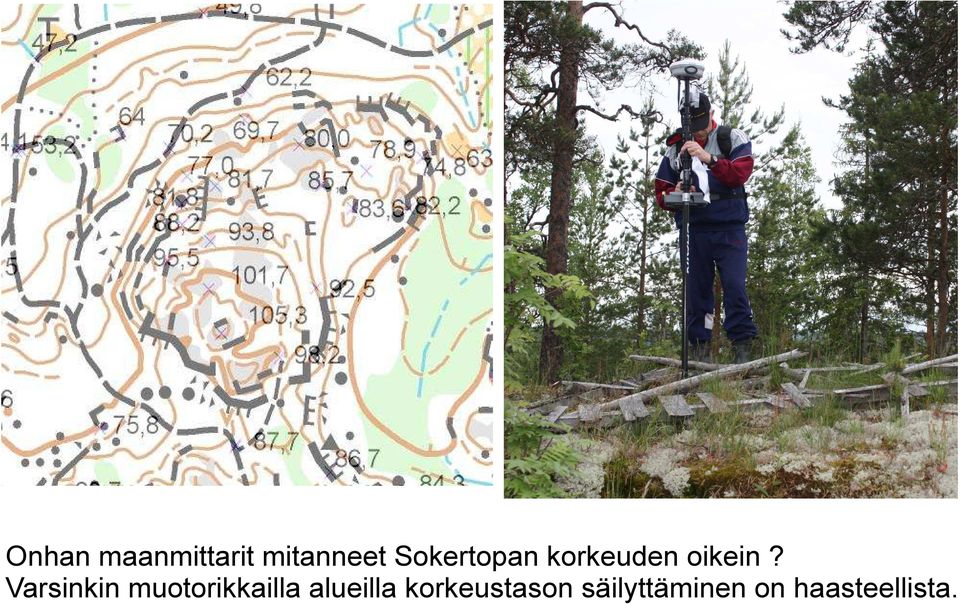

13 Onhan maanmittarit mitanneet Sokertopan korkeuden oikein? Varsinkin muotorikkailla alueilla korkeustason säilyttäminen on haasteellista.

14 Mäki saa oikean korkeuden...

15 GPS-Loggerin tallennusta GPS-loggeri (tallentaa sijainnin 1 sekunnin välein) pelastaa monelta uudelta kävelyltä. Kun havaitsee 500 metrin tiheikön reunan kävelyn jälkeen unohtaneensa painaa OCADin nauhoituksen päälle, on helpottavaa ladata reitti OCAD:iin loggerista.

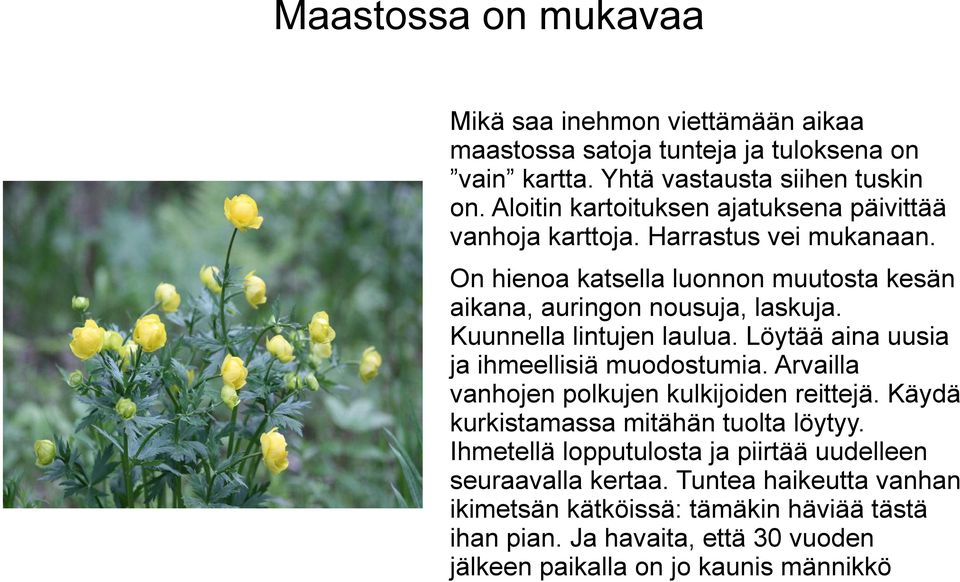

16 Maastossa on mukavaa Mikä saa inehmon viettämään aikaa maastossa satoja tunteja ja tuloksena on vain kartta. Yhtä vastausta siihen tuskin on. Aloitin kartoituksen ajatuksena päivittää vanhoja karttoja. Harrastus vei mukanaan. On hienoa katsella luonnon muutosta kesän aikana, auringon nousuja, laskuja. Kuunnella lintujen laulua. Löytää aina uusia ja ihmeellisiä muodostumia. Arvailla vanhojen polkujen kulkijoiden reittejä. Käydä kurkistamassa mitähän tuolta löytyy. Ihmetellä lopputulosta ja piirtää uudelleen seuraavalla kertaa. Tuntea haikeutta vanhan ikimetsän kätköissä: tämäkin häviää tästä ihan pian. Ja havaita, että 30 vuoden jälkeen paikalla on jo kaunis männikkö

17 Mitä tästä opiksi Kartan voi tehdä myös ilman pohja-aineistoa, kun käyttää uusinta tekniikkaa. (On niitä tehty myös ilman GPS:ä ja ONLINE OCAD:a) Monta askelta saa ottaa maastomuodon kuvaamiseen muotorikkaassa maastossa. Hyvä pohja-aineisto, varsinkin käyrät helpottavat työtä niin paljon että tämä saanee jäädä kokeiluksi. Laserkeilauksella tehdyillä käyrillä karttaa syntyy huomattavasti nopeammin, heti valmiiksi. Kokeiluun meni aikaa yli 400 tuntia, yhdet maastokengät ja perheen kassasta reilut Olen miljoonaa kärpäsen, sääsken ja paarman puremaa rikkaampi. Innostus kartoittamiseen lisääntyi...

18 SUUNNISTUSKARTAN VALMISTUS ENNEN JA NYT (tarkkaa käsityötä) (teknistä käsityötä) Ilmakuvaus Laserkeilaus Stereokartoitus Maastokartoitus Maastokartoitus GPS Piirtäminen Maastotietokone 1985 => OCADilla Tarkistus Tarkistus Tulostus tarpeen mukaan Tulostus kirjapainossa A3 hinta n ½ entisestä A3:n hinta n Aikatarve ½ entisestä Aikatarve noin h/km2 Investointi ohjelmiin ja laitteisiin
