1 Asennusohje PDA KaupunkiKartta 4.0 Helsingin Kaupunki Helsingin kaupunki, Kiinteistövirasto GISnet Solutions Finland Oy Kaupunkimittausosasto Viipurinkatu 2, PL 2205 Strömberginkuja HELSINGN KAUPUNKI HELSINKI p , fax p , fax

2 PDA-asennusohje 2 (9) Sisällys 1 KaupunkiKartta 4.0 ohjelman asentaminen GPS-laitteen asennus Kartta-aineistojen vaihtaminen city_map.properties ja citymap.prefs -tiedostot KaupunkiKartta 4.0 ohjelman rekisteröinti Käyttöohjeet...9

3 PDA-asennusohje 3 (9) 1 KaupunkiKartta 4.0 ohjelman asentaminen CD-ROM-levyllä oleva KaupunkiKartta 4.0 ohjelma on valmis asennettavaksi PDAlaitteisiin, joissa on vähintään SA1110 -prosessori (StrongArm ja XScale) muistia 32MB Pocket PC käyttöjärjestelmä KaupunkiKartta 4.0 ohjelma on testattu seuraavissa PDA-laitteissa: HP ipaq , Fujitsu Siemens Pocket Loox 600 ja 610, Qtek 1010 ja Ohjelma toimii muissakin standardin mukaisissa PDA-laitteissa, mutta täyttä toimivuutta niissä emme voi taata. Asenna PDA-laite synkronointitelineeseen ja kytkeytymisen jälkeen käynnistä ActiveSync -ohjelma. PDA-laitteen pitää synkronoitua PC:n kanssa. Tämän voi tarkistaa siitä, että ActiveSync-ohjelmaan tulee ilmoitus Connected. Kuva 1. Connected-ilmoitus ActiveSync-ohjelmassa. Avaa seuraavaksi PC:n resurssien hallinta ja ota kopio asennettavista *.CAB -tiedostoista. XSC-hakemisto on tarkoitettu XSC-prossessorilla (XScale) varustetulle PDA-laitteelle, jossa on PocketPC 2002 tai 2003 käyttöjärjestelmä. ARM-hakemisto on puolestaan tarkoitettu SA- prossessorilla (StrongArm) varustetulle PDA-laitteelle, jossa on PocketPC 2002 käyttöjärjestelmä.

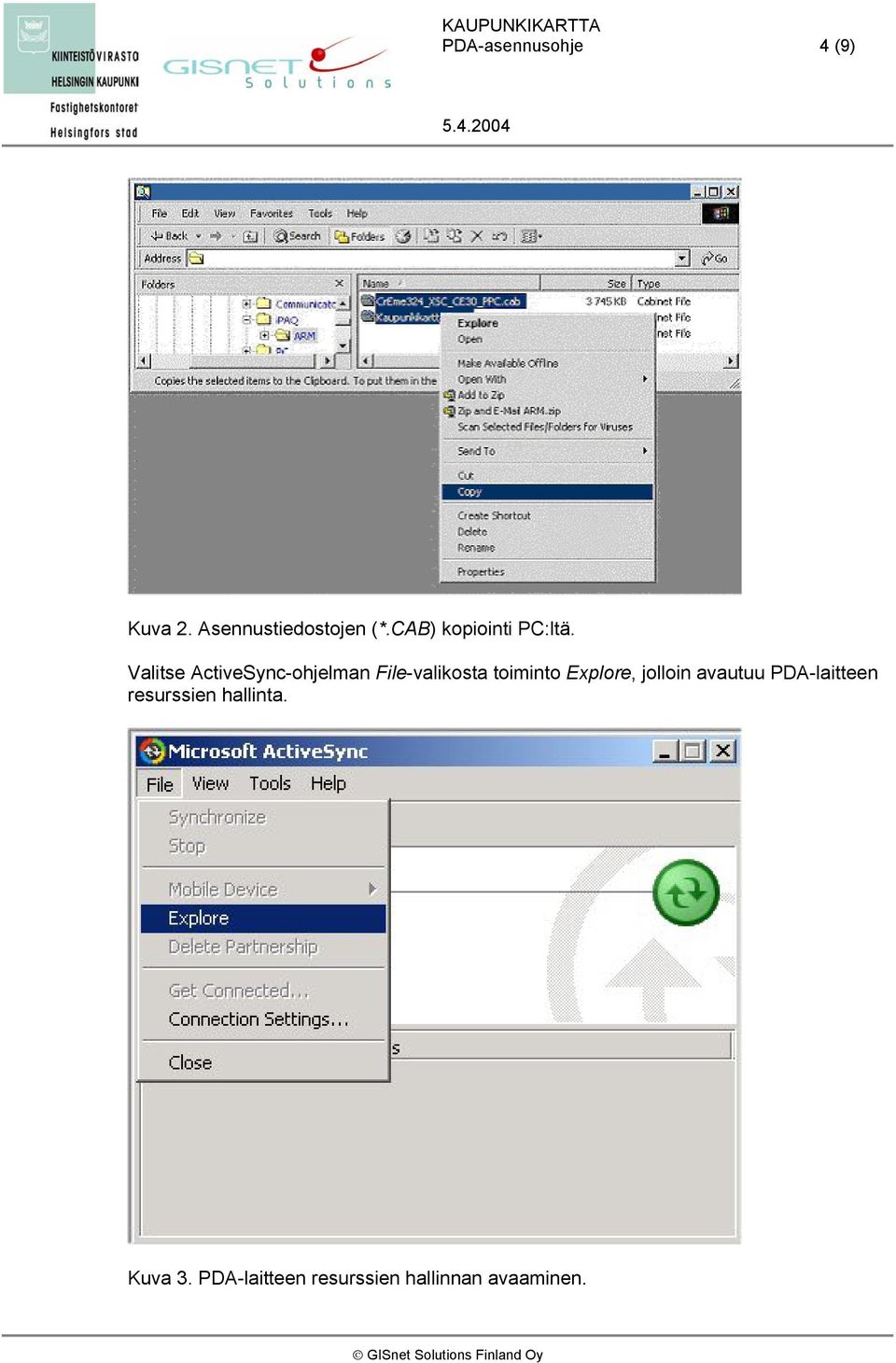

4 PDA-asennusohje 4 (9) Kuva 2. Asennustiedostojen (*.CAB) kopiointi PC:ltä. Valitse ActiveSync-ohjelman File-valikosta toiminto Explore, jolloin avautuu PDA-laitteen resurssien hallinta. Kuva 3. PDA-laitteen resurssien hallinnan avaaminen.

5 PDA-asennusohje 5 (9) Siirry sitten PDA-laitteen resurssien hallinnassa Temp-hakemistoon ja liitä kopioimasi *.CAB -tiedostot tähän hakemistoon. Kuva 4. Asennustiedostojen liittäminen PDA-laitteen Temp-hakemistoon. Ota PDA-laite käteesi ja avaa PDA-laitteen Start-valikon alta Programs. Klikkaa File Explorer -pikakuvaketta.

6 PDA-asennusohje 6 (9) Kuva 5. File Explorer -pikakuvake. Asenna laitteeseen kopioimasi *.CAB -tiedostot klikkaamalla tiedostoja Temphakemistossa. Asennusjärjestys on seuraava: 1. PDA-laitteeseen sopiva java-alusta (vie levytilaa n. 2,5 MB) a) CrEme324_XSC_CE30_PPC.CAB XSC-prossessorilla (XScale) varustettuun PDA-laitteeseen, jossa PocketPC 2002 tai 2003 käyttöjärjestelmä b) CrEme324_ARM_CE30_PPC.CAB SA- prossessorilla (StrongArm) varustettuun PDA-laitteeseen, jossa PocketPC 2002 käyttöjärjestelmä 2. Kaupunkikartta.CAB (vie levytilaa n. 13 MB, josta aineistojen osuus n. 11 MB) Kuva 6. Asennustiedostot PDA-laitteella.

7 PDA-asennusohje 7 (9) Programs -valikkoon on ilmestynyt Kaupunkikartta-pikakuvake. Klikkaa pikakuvaketta, jolloin KaupunkiKartta 4.0 -sovellus avautuu. Kuva 7. KaupunkiKartta-pikakuvake. 2 GPS-laitteen asennus KaupunkiKartta 4.0 -ohjelma tukee sekä kortti-gps (CF-GPS) että Bluetooth-GPS (BT- GPS) -laitteita, jotka liitetään PDA-laitteeseen GPS:n omien asennusohjeiden mukaisesti. Ohjelma on testattu standardinmukaisilla (NMEA) Pretecin kortti-gps:llä ja Socketin Bluetooth-gps:llä. CF-GPS luo itsestään virtuaalisen sarjaliikenneportin. Käynnistetään KaupunkiKartta ohjelma ja valitaan sarjaliikenneportti GPS:n omien asennusohjeiden mukaisesti Asetukset-alavalikon GPS-dialogissa (yleensä COM1). BT-GPS:n käyttöönotto tapahtuu seuraavasti: 1. Kytke virta GPS:ään. 2. Anna GPS:n kytkeytyä satelliitteihin. 3. Luo liityntä PDA-laitteen ja GPS:än välille (pariuttaminen) GPS:n omien asennusohjeiden mukaisesti. 4. Valitse sarjaliikenneportti GPS:lle, jota PDA-laite ehdottaa. 5. Käynnistetään KaupunkiKartta 4.0 ohjelma ja valitaan sarjaliikenneportti GPS:n omien asennusohjeiden mukaisesti Asetukset-alavalikon GPS-dialogissa (yleensä COM8). Mikäli ohjelma ei käynnisty tai GPS-seuranta-toiminto Asetukset-valikossa näkyy harmaana, ei PDA-laitteen muisti riitä Bluetooth-radion ja ohjelman yhtäaikaiseen käyttöön. Muistia tulee joko vapauttaa muista sovelluksista tai lisätä sitä säätämällä muistiasetuksissa ohjelmille varattua vapaata muistia isommaksi (tarve vähintään 18 MB).

8 PDA-asennusohje 8 (9) GPS-dataa luetaan sisään ohjelmaan valitsemalla GPS-seuranta Asetukset-valikossa. Mikäli ohjelma ei näytä GPS-sijaintia kartalla (punainen pallo), sammuta ohjelma ja kokeile uudelleen. Mikäli sijainti ei vieläkään näy kartalla, GPS-moduuli ei todennäköisesti ole saanut yhteyttä satelliitteihin. Yhteys voidaan todentaa gps-laitteessa olevasta merkkivalosta (useimmissa gps-laitteissa on ko. merkkivalo). Sarjaportin toimivuus puolestaan voidaan todentaa testaamalla se Asetukset-alavalikon GPS-dialogissa (ks. tarkemmin PC-käyttöohje, kohta 5.2.4). 3 Kartta-aineistojen vaihtaminen KaupunkiKartta 4.0:n asennuksen yhteydessä asentuvat PDA-laitteen muistiin koko pääkaupunkiseudun lähestymiskartat, osoitteet ja kohteet sekä Helsingin ydinkeskustan kattava opaskartta-aineisto. Tässä aineistossa reuna-alueet näkyvät valkoisina. Koko pääkaupunkiseudun kattava opaskartta-aineisto asennetaan kopioimalla asennus- CD:llä oleva aineistosetti muistikortille esim. hakemistoon Kartat_66MB. Aineistosetin koko on 66 MB, joten muistikortin tulee olla kooltaan vähintään 128 MB. Aineistosetti otetaan käyttöön vaihtamalla Asetukset-valikossa määrittelytiedosto vastaamaan ko. hakemistoa ja valitsemalla sieltä citymap.xml -tiedosto, esim. Kartat_66MB\citymap.xml (ks. tarkemmin PC-käyttöohje, kohta 4.2.3). Mikäli käytettävissäsi on 64 MB:n muistikortti, voita valita CD:ltä 47 MB:n aineiistosetin. Uuden aineistosetin käyttöönoton jälkeen voidaan asennuksen yhteydessä asentunut aineistosetti haluttaessa poistaa PDA-laitteen muistista (KK\Kartat-kansio). Aineistojen siirtäminen sarjaportin kautta PDA-laitteelle saattaa kestää kauan, jopa tunteja. Tästä syystä suosittelemme kortinlukijan käyttöä aineistojen siirtämisessä. 4 city_map.properties ja citymap.prefs -tiedostot KaupunkiKartta 4.0 -ohjelman asetukset sisältävät tiedostot city_map.properties ja citymap.prefs asentuvat asennusohjelman mukana KK-hakemistoon. citymap.properties -tiedosto sisältää kaikille käyttäjille yhteiset eli lähinnä ohjelman käynnistyksen yhteydessä tarvittavat asetukset. Tiedostossa määritellään sovelluksen hakupolut mm. datahakemistolle, kartoille yms. tiedostoille. citymap.prefs -tiedosto sisältää käyttäjäkohtaisia asetuksia (gps-asetukset). Tiedostoon tallentuu sovelluksen käytön aikana gps-asetuksiin tehdyt muutokset. Tiedostoja ei ole syytä muokata sovelluksen ulkopuolelta. 5 KaupunkiKartta 4.0 ohjelman rekisteröinti KaupunkiKartta 4.0 -ohjelma toimii 30 päivän ajan ilman rekisteröintiä. Ohjelman esirekisteröinti tapahtuu osoitteessa Asennus-CD:n mukana tulevassa tarrassa on ohjelman sarjanumero eli tuotetunnus, jolla esirekisteröinnissä saa lisenssitunnuksen rekisteröintiä varten. Tunnukset syötetään ohjelman alussa avautuvaan Rekisteröinti-dialogiin ja valitaan Rekisteröi-painike.

9 PDA-asennusohje 9 (9) Kuva 8. Rekisteröinti-dialogi. Mikäli sinulla ei ole internet-yhteyttä käytettävissäsi, saat lisenssitunnuksen rekisteröintiä varten puhelimitse soittamalla Helsingin kaupunkimittausosastoon, puh Käyttöohjeet KaupunkiKartta 4.0 -ohjelman käyttö tapahtuu käyttöohjeiden mukaan, ks. Käyttöopas_ PDAlle -dokumentti. Käyttöoppaasa esitetyt toiminnot ovat yhteneviä PC-käyttöohjeiden kanssa, joten tarkemmat kuvaukset löytyvät KaupunkiKartta_Käyttöpas_PC - dokumentista.
