1 TEKNISET TIEDOT QUADRO Ergonomiset kuorinta- ja puristuspihdit johtimille 0,50 2,50 mm 2 (AWG 20-14) neljällä toiminnolla Kuorintapituuden rajoitin tasalaatuiseen kuorintaan Automaattinen asetus johtimen paksuuden mukaan Mukana sivuleikkuri jopa 2,5 mm 2 paksuille johtimille Kiertotyökalu pistää säikeet siististi nippuun ja siten holkkien asettelu sujuu helposti Pääteholkkien puristaminen nauhassa toimitettaville holkeille 0,50 2,50 mm 2 (AWG 20-14) (VDE 0609 osa 1) Syöttölippaan ja holkkikoon vaihtaminen sujuu muutamassa sekunnissa Paino vain 217 g TÜV/GS-hyväksyntä Soveltuu PVC-eristetyille johtimille KÄYTTÖALUEET Elektroniikkateollisuus Elektroniikan huoltotyöt Kytkentätaulujen rakentaminen TILAAMINEN: Jokari Quadro ei koteloa tilausnumero Jokari Quadro kotelossa tilausnumero vaihtolipas tilausnumero

2 KUORINTAPIHDIT SPECIAL Tuotenumero luonnollisessa koossa

3 KUORINTAPIHDIT SPECIAL Tuotenumero kuorintapihdit Ergonominen, automaattisesti säätyvä kuorintatyökalu 0,50 6,0 mm 2 kuparijohtimille (AWG 20 10) Johtimien kuorimiseen nopeasti ja tarkasti myös hankalissa paikoissa Helppo käsitellä, koska johdin tulee sisään sivusta Eripaksuiset johtimet eivät vaadi työkalun säätämistä Johtimen tai eristeen vahingoittuminen estetty Kuorintapituuden rajoitin auttaa kuorimaan oikeaan mittaan Johtimien katkaisu ø 2,8 mm kokoon asti Erikoiskarkaistut kuorintaterät voidaan vaihtaa Paino vain 160 g Pihtien runko tehty lasikuituvahvistetusta polyamidista Soveltuu johtimille joiden eristemateriaali on PVC tai muu samankaltainen materiaali Sovellusalueet: Elektroniikkateollisuus, sähkötekniikka, autoteollisuus Tilaaminen: Jokari Special N:ro Vaihtoteräsarja N:ro 29060

4 PIENJÄNNITELIITOKSET CLIP-PRESS Tuotenumero CLIP-PRESS sarja Tuotenumero Täysin uusi puristustyökalu patentoituun Electroclip-pienjännitesarjaan. Tämän Jokari n suositun työkalun uuden version avulla voit käyttää pienjänniteasennuksissa aikaasäästäviä Electroclipliittimiä. Työkalulla saadaan tehtyä tarkkoja, siistejä ja nopeita liitoksia 2,5 16 mm 2 taipuisille johtimille. Electroclip-liitin yksinkertaisesti asetetaan paikalleen ja puristetaan kiinni asetusarvoon johtimen paksuuden mukaan. Siinä kaikki! Electroclip on ihanteellinen apu pienjänniteasentajalle kaikissa alle 8,5 A sovelluksissa. Tätä supertehokasta järjestelmää käyttämällä pääset helposti 10 minuutin ajansäästöön pienjännitevalaisinta kohden. Puristus ja valmista syöttöjohdinta ei tarvitse katkaista, kuoria, puristaa pääteholkkeihin tai liittää ruuviliittimiin.

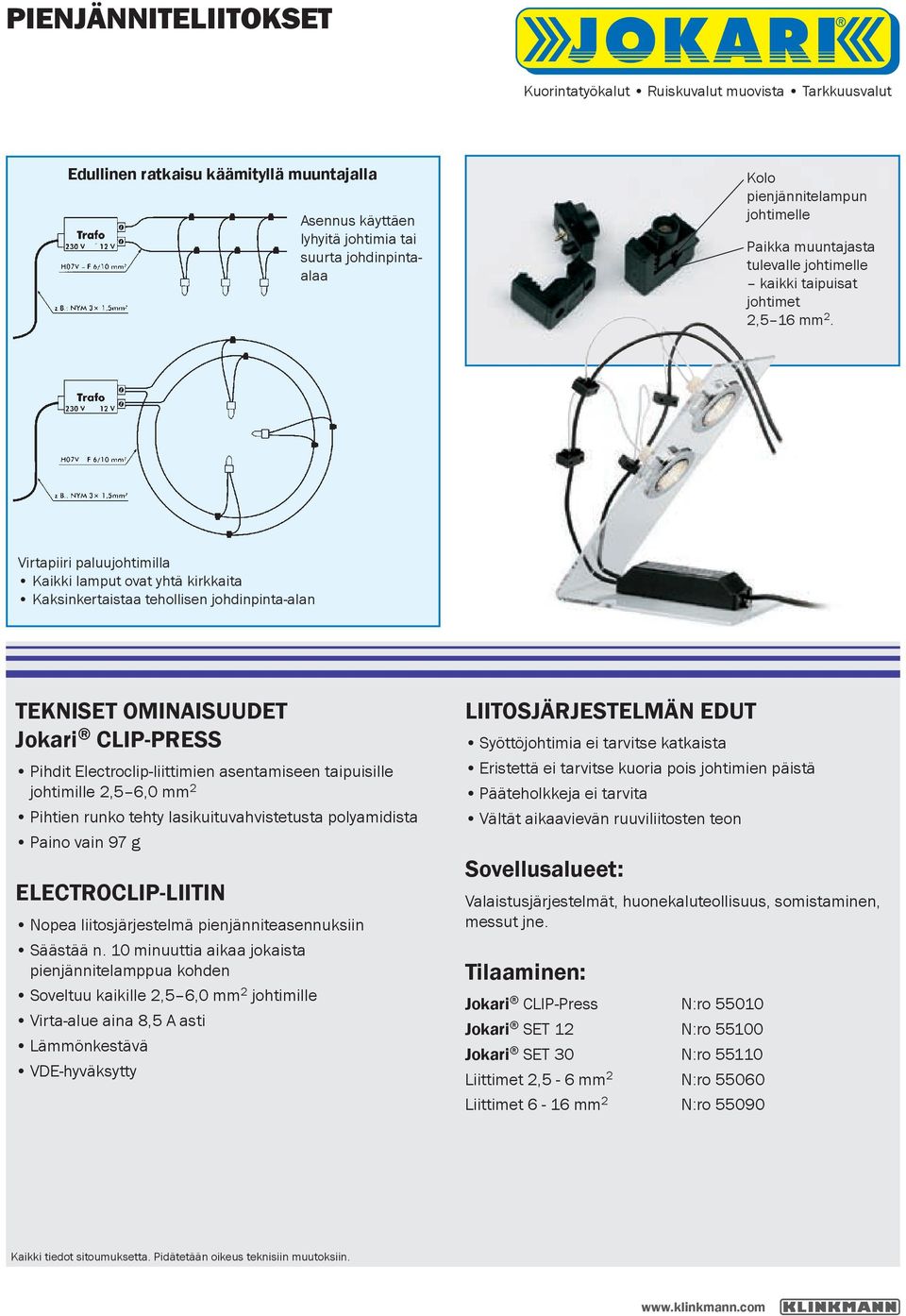

5 PIENJÄNNITELIITOKSET Edullinen ratkaisu käämityllä muuntajalla Asennus käyttäen lyhyitä johtimia tai suurta johdinpintaalaa Kolo pienjännitelampun johtimelle Paikka muuntajasta tulevalle johtimelle kaikki taipuisat johtimet 2,5 16 mm 2. Virtapiiri paluujohtimilla Kaikki lamput ovat yhtä kirkkaita Kaksinkertaistaa tehollisen johdinpinta-alan Jokari CLIP-PRESS Pihdit Electroclip-liittimien asentamiseen taipuisille johtimille 2,5 6,0 mm 2 Pihtien runko tehty lasikuituvahvistetusta polyamidista Paino vain 97 g ELECTROCLIP-LIITIN Nopea liitosjärjestelmä pienjänniteasennuksiin Säästää n. 10 minuuttia aikaa jokaista pienjännitelamppua kohden Soveltuu kaikille 2,5 6,0 mm 2 johtimille Virta-alue aina 8,5 A asti Lämmönkestävä VDE-hyväksytty LIITOSJÄRJESTELMÄN EDUT Syöttöjohtimia ei tarvitse katkaista Eristettä ei tarvitse kuoria pois johtimien päistä Pääteholkkeja ei tarvita Vältät aikaavievän ruuviliitosten teon Sovellusalueet: Valaistusjärjestelmät, huonekaluteollisuus, somistaminen, messut jne. Tilaaminen: Jokari CLIP-Press N:ro Jokari SET 12 N:ro Jokari SET 30 N:ro Liittimet 2,5-6 mm 2 N:ro Liittimet 6-16 mm 2 N:ro 55090

6 KUORINTAVEITSET N:ro 27 Tuotenumero N:ro 28G Tuotenumero N:ro 28H Tuotenumero kuorintaveitset Alkuperäisten, hyväksi koettujen Jokari -kuorintaveisten avulla kuorit kaikki ø 4-50 mm tavalliset kaapelit mukavammin ja nopeammin. Leikkaussyvyys on helppo asettaa käsin eristepaksuuden mukaan kahvan pässä olevalla isokokoisella ruuvilla. Kun leikkaussyvyys on kerran aseteltu, johtimia tai eristeitä on mahdoton vahingoittaa. Jokari -kuorintaveisten kahva on tehty erittäin kulutuskestävästä polyamidista, jonka hyvät liukuominaisuudet tekevät työskentelyn sujuvaksi. Muita Jokari -kuorintaveisten ominaisuuksia on niiden kääntyvä terä, joka vaihtaa automaattisesti poikittaisesta leikkauksesta pitkittäiseen leikkaukseen. Jousitoiminen sanka pitää johtimen oikeassa kohdassa Automaattisesti kääntyvä terä Sormiruuvi leikkaussyvyyden asettelulle Varaterä kahvan sisällä

7 KUORINTAVEITSET N:ro 16 Tuotenumero N:ro 227 IS Tuotenumero N:ro 35 Tuotenumero N:ro 50 Tuotenumero MALLIKOHTAISET TIEDOT kuorintaveitset N:ro 27 Kaapeleille ø 8 28 mm. TÜV/GS-hyväksyntä N:ro 28G Kaapeleille ø 8 28 mm. Suora lisäterä N:ro 28H Kaapeleille ø 8 28 mm. Koukkuterä lattakaapelin kuorimiseen N:ro 16 Kaapeleille ø 4 16 mm. TÜV/GS-hyväksyntä N:ro 27IS Kaapeleille ø 8 28 mm Täysin eristetty kuorintaveitsi, kaikki ulkoiset osat muovia, paitsi kääntyvä terä. Saksalainen TÜV/GS-hyväksyntä N:ro 35 Kaapeleille ø mm. TÜV/GS-hyväksyntä N:ro 50 Kaapeleille ø mm. TÜV/GS-hyväksyntä Kaikissa malleissa on varaterä kahvan sisällä, tuotenumero 19000

8 SUPER-JOHDINTYÖKALU Pitkittäisleikkuri Ulos liukuva terä Terät eristeen poistoon Poikittaisleikkuri N:ro 15 Tuotenumero super-johdintyökalu Kuorii nopeasti ja tarkasti kaikki tavalliset pyöreät kaapelit halkaisijaltaan 8 13 mm, esimerkiksi 3 x 1,5 mm x 2,5 mm 2. Kuorittavat yksittäisjohtimet 0,2 4,0 mm 2 Leikkaussyvyyttä ei tarvitse asetella Ihanteellinen johtimien kuorimiseen kytkentärasioissa

9 KUORINTATYÖKALUT N:ro 12 MONIPUOLINEN KUORIJA, tuotenumero N:ro 1 KOAKSIAALIN KUORIJA, tuotenumero N:ro 12 Kuorii nopeasti ja tarkasti kaikki tavalliset pyöreät kaapelit halkaisijaltaan 8 13 mm, esimerkiksi 3 x 1,5 mm x 2,5 mm 2 Leikkaussyvyyttä ei tarvitse asetella Erinomainen johdinten kuorimiseen kytkentärasioissa N:ro 1 Kuorii nopeasti ja helposti yleisimmät koaksiaalikaapelit, esim. TV-antennikaapelit ø 4,8 7,5 mm, RG 58/RG 59 ja 3 x 0,75 mm 2 pyöreät PCV-päällysteiset kaapelit

10 KUORINTAPIHDIT C A SUPER 4 Tuotenumero B kuorintapihdit Ergonominen automaattisesti säätyvä kuorintatyökalu kuparijohtimille 0,50 4,0 mm 2 (AWG 20 11) Johtimien kuorimiseen nopeasti ja tarkasti myös hankalissa paikoissa Eripaksuiset johtimet eivät vaadi työkalun säätämistä Johtimen tai eristeen vahingoittuminen estetty Optinen pituusmitta 8 12 mm (A) Johtimien katkaisu turvallisesti kokoon 2,0 mm 2 asti (B) Kuorintaterät ovat erikoiskarkaistua terästä (C) Paino vain 95 g Pihtien runko tehty lasikuituvahvistetusta polyamidista Saksalainen TÜV/GS-hyväksyntä Soveltuu johtimille joiden eriste on PVCtä tai muuta materiaalia Sovellusalueet: Elektroniikkateollisuus, sähkötekniikka, autoteollisuus Tilaaminen: Jokari -Super 4 N:ro Vaihtoteräsarja N:ro 29040

11 KUORINTAPIHDIT HIGH STRIP Tuotenumero kuorintapihdit Tarkkuuskuorintapihdit johtimille hankalilla eristemateriaaleilla Soveltuvat johdinpinta-alat 0,5 0,75 1,5 2,5 4,0 mm 2 (AWG 20 11) Sopii erinomaisen hyvin PMMA-johtimien PH-eristemateriaalin kuorimiseen Toimii hyvin sekä pysty- että vaakasuuntaisten johtimien kuorimisessa Erikoiskarkaistut kuorintaterät voidaan vaihtaa Ergonomisesti suunniteltu tehokkaaseen ja väsymättömään työskentelyyn Aseteltava kuorintapituuden rajoitin 5 15 mm Paino vain 100 g Pihtien runko tehty lasikuituvahvistetusta polyamidista Saksalainen TÜV/GS-hyväksyntä Soveltuu johtimille joiden eristemateriaali on PVC, kumi, THHN (USA), silikoni, TPE, THWN (USA) Sovellusalueet: Elektroniikkateollisuus, sähkötekniikka, autoteollisuus Tilaaminen: Jokari - HIGH-STRIP N:ro Vaihtoteräsarja N:ro 29450

12 KUORINTAPIHDIT Tuotenumero kuorintapihdit Ergonominen automaattisesti säätyvä kuorintatyökalu johtimille 6 16 mm 2 (AWG 10 5) Soveltuu myös taipuisten PVC-johtimien ulkokuoren poistamiseen, esimerkiksi 3 x 0,75 mm 2 Eripaksuiset johtimet voi kuoria ilman työkalun säätämistä Johtimen tai eristeen vahingoittuminen estetty Erikoiskarkaistut kuorintaterät voidaan vaihtaa muutamassa sekunnissa Mitta-asteikko mm Paino vain 120 g Pihtien runko lasikuituvahvistettua polyamidia Saksalainen TÜV/GS-hyväksyntä Soveltuu johtimille joiden eristemateriaalina on PVC tai vastaava materiaali Sovellusalueet: Elektroniikkateollisuus, sähkötekniikka, autoteollisuus Tilaaminen: Jokari N:ro Vaihtoteräsarja N:ro 29090

13 KUORINTAPIHDIT LITTEILLE JOHTIMILLE KUORINTAPIHDIT litteille johtimille Tuotenumero kuorintapihdit litteille johtimille Uudet litteille johtimille tarkoitetut kuorinta pihdit ovat rakenteeltaan samanlaiset kuin malli Näiden pihtien terät on kuitenkin suunniteltu erityisesti litteille kaksinapaisille johtimille ja maajohtimille ja niitä voidaan käyttää myös tavallisen litteiden kaapeleiden kuorimiseen. Työkalulla saadaan poistettua ulkokuori ja sisäjohtimen PVC-eriste. Pihdit soveltuvat johtimille aina 2,5 mm 2 johdinpinta-alaan asti. Muita etuja: Terien vaihdettavuus pidentää pihtien käyttöikää Johdin voidaan vetää pihtien läpi pitkiä kuorintoja haluttaessa Hyvin muotoiltuna sopii ahtaisiinkin paikkoihin Esimerkkejä soveltuvista johtimista: Kaksi- tai kolminapaiset litteät johtimet, kaksi- tai kolminapaiset eristämättömällä maadoituslangalla varustetut johtimet. Yksi- ja monisäikeiset litteät johtimet johdinpinta-alaan 2,5 mm 2 asti. Tilaaminen: Jokari - Lattakaapelipihdit N:ro Vaihtoteräsarja N:ro Sovellusalueet: Elektroniikkateollisuus, sähkötekniikka, autoteollisuus

14 JOHDINKUORIN PWS SWS FOS PWS-SARJA Tarkkuuskuorintatyökalu, jokainen malli kuudelle eri johdinpinta-alalle Aseteltava rajoitin kuorintapituudelle Paino vain 25 g Mitat: 98 x 42 x 14 mm (P x K x L) Soveltuu johtimille joiden eristemateriaali on: PVC TEFZEL TEFLON MYLAR KYNAR tai muut vastaavat materiaalit FOS-SARJA Tarkkuuskuorintatyökalu valokaapeleille (yksikuituiset kaapelit) Aseteltava rajoitin kuorintapituudelle Kuorintaterä titaania (lisävarusteena) Paino vain 25 g Sovellusalueet: Elektroniikkateollisuus, puhelintekniikka Sovellusalueet: Elektroniikkateollisuus, laiterakentaminen, puhelintekniikka, tietokonesovellukset jne. SWS-SARJA Samanlainen kuin PWS, mutta kukin malli vain yhdelle johdinpinta-alalle

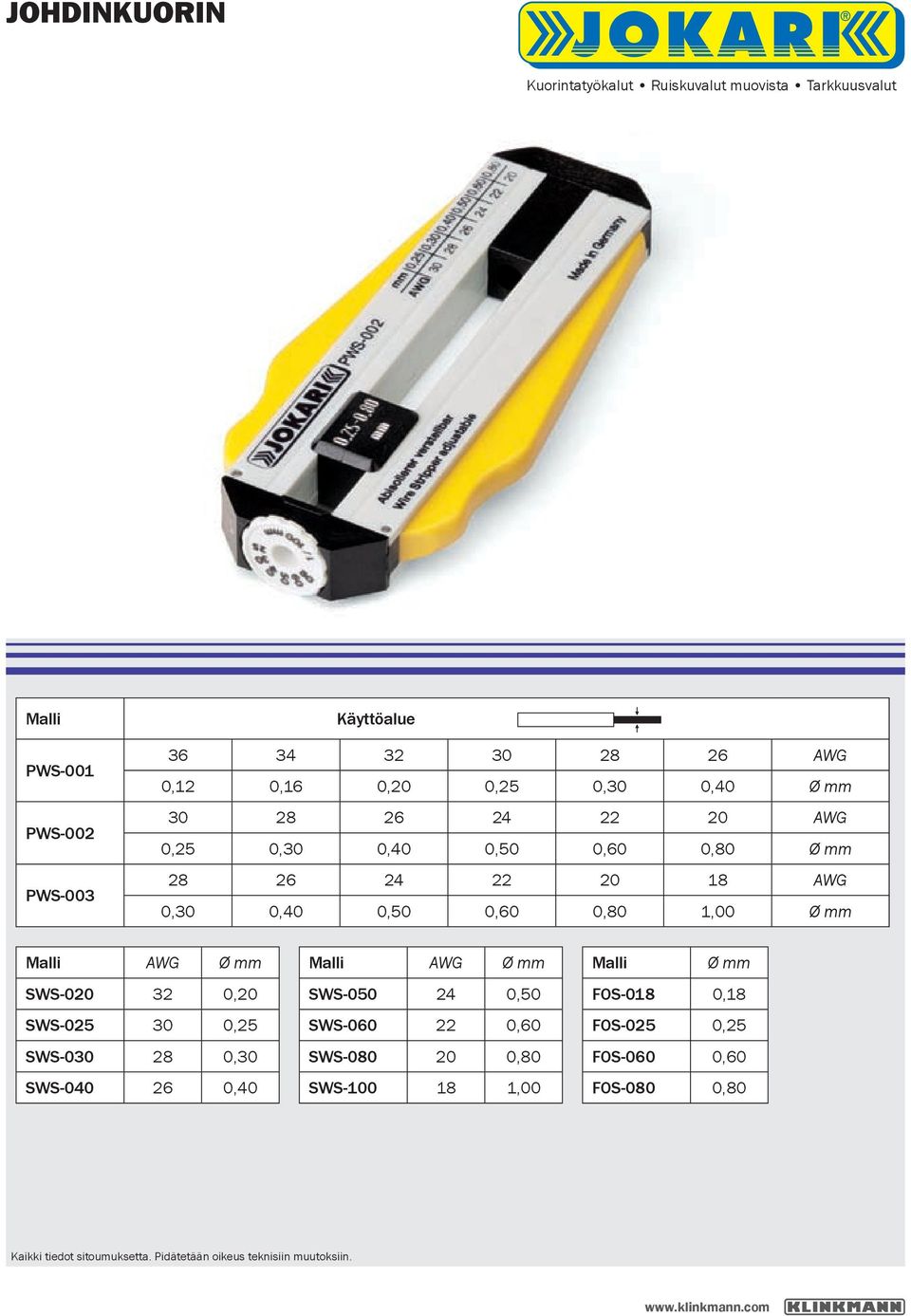

15 JOHDINKUORIN Malli PWS-001 PWS-002 PWS-003 Käyttöalue AWG 0,12 0,16 0,20 0,25 0,30 0,40 Ø mm AWG 0,25 0,30 0,40 0,50 0,60 0,80 Ø mm AWG 0,30 0,40 0,50 0,60 0,80 1,00 Ø mm Malli AWG Ø mm SWS ,20 SWS ,25 SWS ,30 SWS ,40 Malli AWG Ø mm SWS ,50 SWS ,60 SWS ,80 SWS ,00 Malli Ø mm FOS-018 0,18 FOS-025 0,25 FOS-060 0,60 FOS-080 0,80
