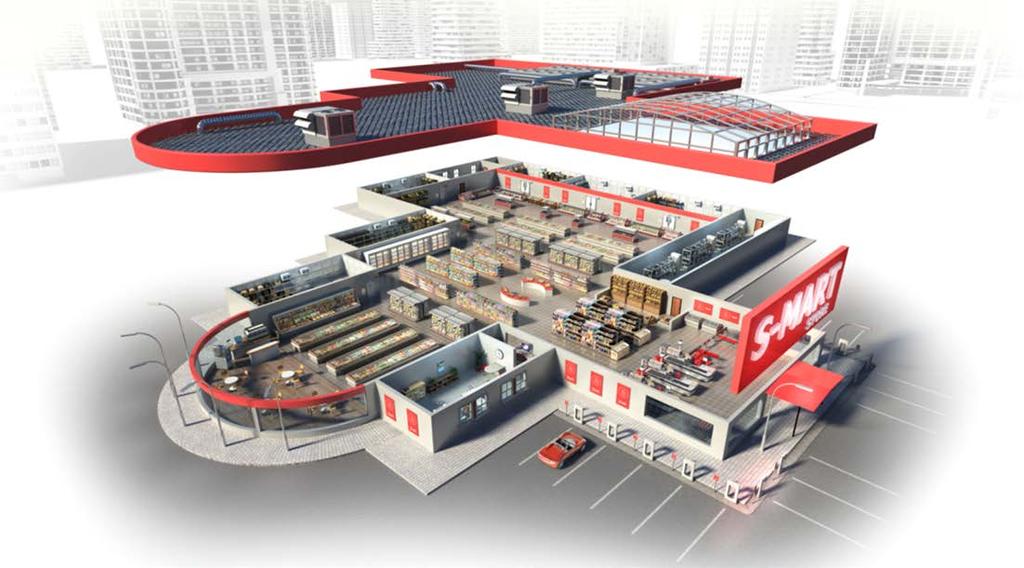

2 Danfoss Smart Store Seuranata ja valvonta Luonnoliset kylmäaineet Kalustinsäätimet Älyverkot Aurinkoenergia Kaukolämpö Ilmanvaihto Energiakaivot Valaistus Energiavaraajat Vesikiertoinen lämmitys Lattialämmitys Sulanapito 2 Kasper Hedberg

3 Smart Store AK-SM 800 sovellusmalli 3 Kasper Hedberg

4 4 Kasper Hedberg KONEIKKOSÄÄTIMET

5 Koneikkosäätimet 1) AK-PC 781 -säädin soveltuu kaskadimalliseen CO2-hybridijärjestelmään, kun käytössä on 2x AK-PC 781 sekä EKC 313 CO2 kaskadinesteruiskutussäädin AK-PC 781 -säädintä voidaan käyttää transkriittisessä CO2-boosterjärjestelmässä, kun käytössä on 2x AK-PC Kasper Hedberg

6 AK-PC 7xx, transkriittinen CO2 booster Sovellukset: Transkriittiset CO 2 booster sovellukset Perinteiset HFC sovellukset Päätoiminnot: Plussa tai pakkanen (MT tai LT) Puhaltimien ohjaus Öljynpalautuksen ohjaus Kaasujäähdyttimen & varaajapaineen säätö Tarpeenmukainen lämmöntalteenotto (2) Yleiset anturi, ohjaus ja hälytulot IO (15) Yleinen PI-säädintoiminto (3) 6 Kasper Hedberg

7 AK-PC 783, HFC/CO2 kaskadi MT+LT Sovellukset: HFC/CO 2 kaskadi sovellukset HFC kaskadi pumpattu CO 2 Päätoiminnot: Plussa ja pakkanen maks. 5MT + 3LT kompressoria Puhaltimien ohjaus, maks. 8 puhallinta CO 2 pumppujen ojaus/vuorottelu Öljynpalautuksen ohjaus Kaskadilämmönsiirtimen tulistussäätö Lämmöntalteenotto (1) Yleiset anturi, ohjaus ja hälytulot IO (15) Yleinen PI-säädintoiminto (3) 7 Kasper Hedberg

8 AK-PC 7xx säätötoiminnot CO 2 transkriittinen booster-laitos (MT) Kompressoreiden ohjaus ON/OFF/taajuus/tehoportaat Lauhdutinpaineen tai kaasujäähdyttimen puh. ohjaus Kaasujäähdyttimen paineensäätö Kaasuohitus/varaajapainesäätö LTO lämmin käyttövesi LTO lämmitys Öljynpalautuksen ohjaus 8 Kasper Hedberg

9 AK-PC 7xx-sarjan päivitys Tausta: CO2-sovellusten kehittyminen vaatii enemmän toimintoja koneikkosäätimiltä. AK-PC 7xx (PC781/772/783) säädinalusta päivtetään vuodesta 2016 alkaen. Päivitetyt tuotteet saavat uudet tuotenumerot ja mallinimet - AK-PC 7xxA Asetukset voi kopioida nykyisistä säätimistä A-malliin (imuryhmän asetukset on tarkistettava manuaalisesti) Keittyneempi alusta: Samanlainen graffiinen käyttöliittymä kaikkiin koneikkosäätimiin. Enemmän laskentakapasiteettiä = laajemmat sovellusmahdollisuudet.usb2 korvaa RS 232 Service Tool liitännän Laajennettu kompressorituki: Digital scroll Stream (4 / 6 cylinder) Bitzer CRII (4 / 6 cylinder) 9 Kasper Hedberg

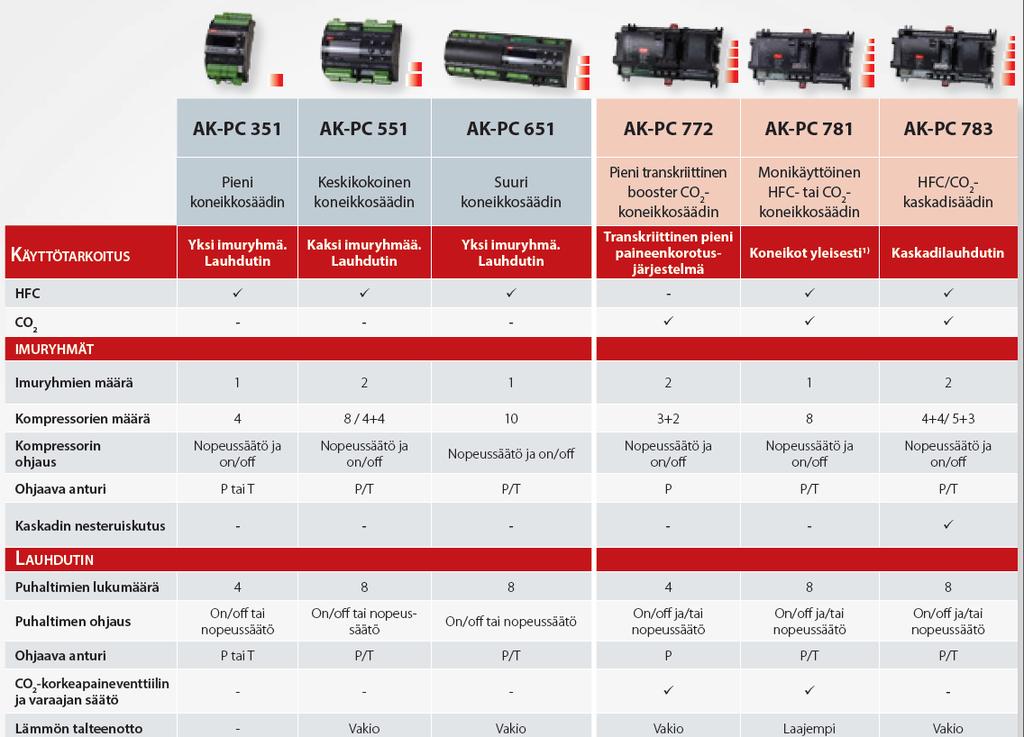

10 10 ADAP-KOOL AK-PC 7xx Family NEW Type Descripti on AK-PC 772 Trans Crit. CO2 Mini- Booster Control r AK-PC 772A HW-update + minor SW updates AK-PC 781 HFC /T.C. CO2 Pack Control r AK-PC 781A* HW-update + minor SW updates AK-PC 781A ejector** Control of ejector added AK-PC 783 HFC/CO2 Cascade Control r AK-PC 783A HW-update + minor SW updates AK-PC 782A T.C Pack Control r replaces 2-3 AK-PC 781A HFC - - CO2 Suction Groups # Compres sors Heat Reclaim List price 3 MT+IT and 2 LT 3 MT+IT and 2 LT (IT integr.) MT + 3LT or 4MT + 4 LT 12 (8/7/6MT 4/5/6 LT) 8 MT+IT and 4 LT Standard Standard Adv. Adv. Adv. Standard Standard Adv Release 2017-Q Q Q Q Q4 10 Kasper Hedberg

11 AK-PC 782A, transkriittinen booster MT+LT Sovellukset: Transkriittiset CO 2 booster sovellukset Päätoiminnot: Plussa ja pakkanen, maks. 6MT/IT+4LT kompressoria Puhaltimien ohjaus, maks. 8 puhallinta Kaasujäähdyttimen & varaajapaineen säätö Lämmöntalteenotto (2) Yleiset anturi, ohjaus ja hälytulot IO (15) Yleinen PI-säädintoiminto (3) Uusia toimintoja Varaajapaineen asetusarvon poikkeutus rinnakkaispuristuksessa. (Kohteet jossa A/C ilmastointi ei ole toteutettu varaajapaineesta) Tyypillen energiansäästö 5-10% (Etelä-Eurooppa) Portaaton kaasujäähdyttimen ohitus (V3gc); LTO & arktinen toiminta 11 Kasper Hedberg

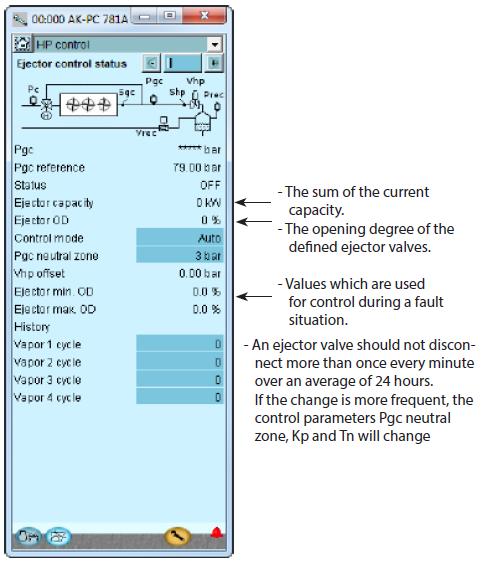

12 Multiejektori Kaasuejektorit rinnakkaispuristuksella jo laajemmin käytössä. Neste-ejektorin ohjausta kehitellään! 12 Kasper Hedberg

13 Yleinen PI-säätö Säätö: PI, P tai ON/OFF Signaalimuunnin Sisääntulo: Kärkitieto paine lämpötila jännite ma Pinnankorkeuden säätö, 4 20mA -> 2 10V Ulostulo ON/OFF 0 10V PWM Askelmoottori Pumpun paine-erosäätö Pout Pin Olosuhdesäädin Säkölämmittimen PWM pulssitus AK- LM 340 solidstate relay Room Heater Power supply 13 Kasper Hedberg

14 AK-SM 800 näkymä 14 Kasper Hedberg

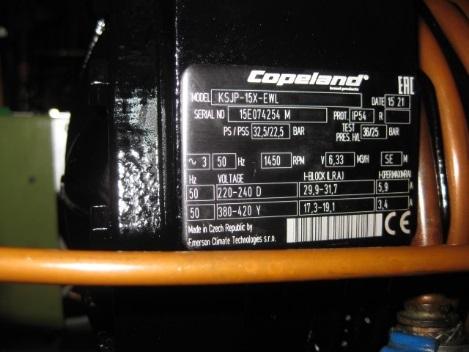

15 Uusia / tulevia ominaisuuksia -Kaasu/Neste-ejektorisovelluksia -Portaaton kaasujäähdyttimen ohitus, LTO/talvi -Portaaton LTO vaihtimen ohjaus -Varajaapainnen ohjaus kun rinnakkaispuristus käytössä; (kiinteä/max COP/paine-ero/0 10V poikkeutus) Max receiver SP -COP mittaus PREC -Kompressorivalmistajien seurantayksikön Modbus integrointi -MT/IT kompressoreiden vaihto tarpeen mukaan Min receiver SP SGC -2 tamu ohjattua konetta omalla AO-ohjauksella 15 Kasper Hedberg

16 16 Kasper Hedberg HÖYRYSTINSÄÄTIMET

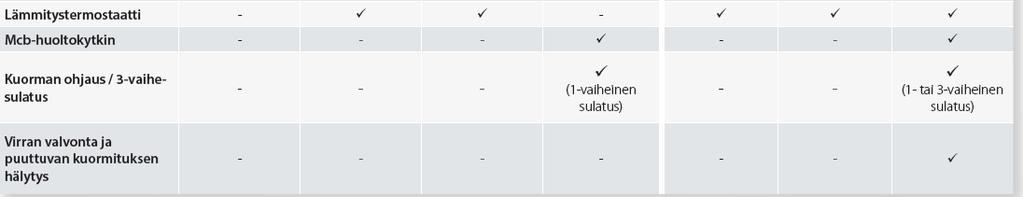

17 Höyrystinsäätimet *) Pumpattu CO2 17 Kasper Hedberg

18 CO2 Suorahöyrystys, pulssittava venttiili (AKVH) Säädinvaihtoehdot AK-CT 550A Säädinkoteloratkaisu, yksi höyrystin AK-CC 550A Säädin, yksi höyrystin AK-CC 750 Säädin, 1-4 höyrystintä 18 Kasper Hedberg

19 CO2 Suorahöyrystys, jatkuvasti säätyvä venttiili (CCMT/ICMTS) Säädinvaihtoehdot AK-CC AK-XM 208C + CCMT Säädin, 1-4 höyrystintä EKD CCMT Pelkkä tulistussäädin, 1 höyrystin EKC 316A + CCMT Säädin, 1 höyrystin EKC 315A + ICMTS Säädin, yksi höyrystin AK-CC AK-OB 003A + ICMTS Säädin, 1-4 höyrystintä AK-CT 550A + ICMTS Säädinkotelo, yksi höyrystin 19 Kasper Hedberg

20 AK-CC 550F 20 Kasper Hedberg

21 AK-CC Kasper Hedberg

22 AK-CC tuleva sukupolvi System Manager KoolProg USB Basic TCP/IP Advanced TCP/IP (LON/ Modbus/SNMP) TCP/IP (LON/ Modbus/SNMP) Bluetooth / WiFi dongle Advanced with Display Service App Case Controller Remote Display 22 Kasper Hedberg

23 23 Kasper Hedberg CO2 VENTTIILIT

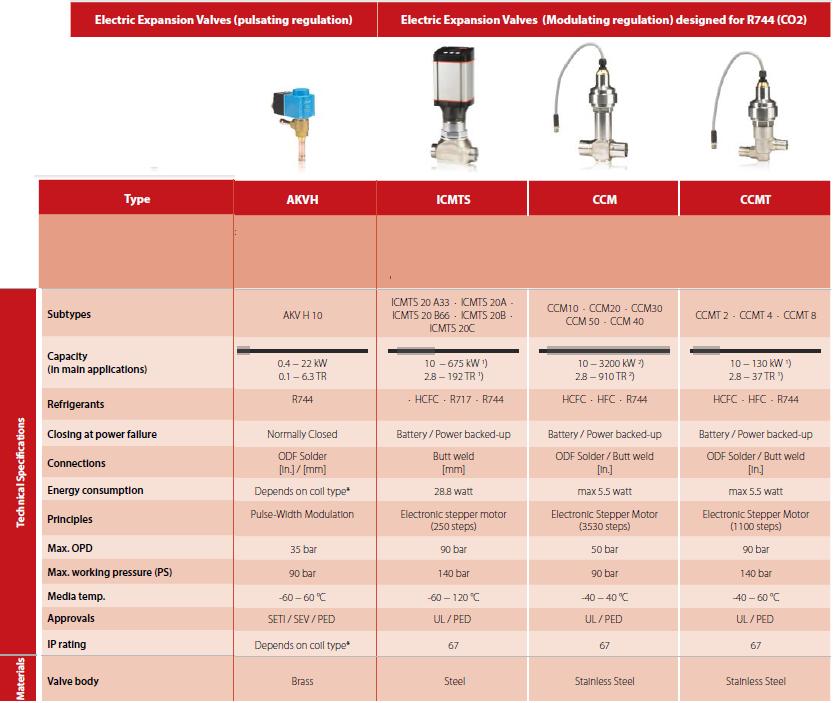

24 CO2 venttiilisarjat 24 Kasper Hedberg

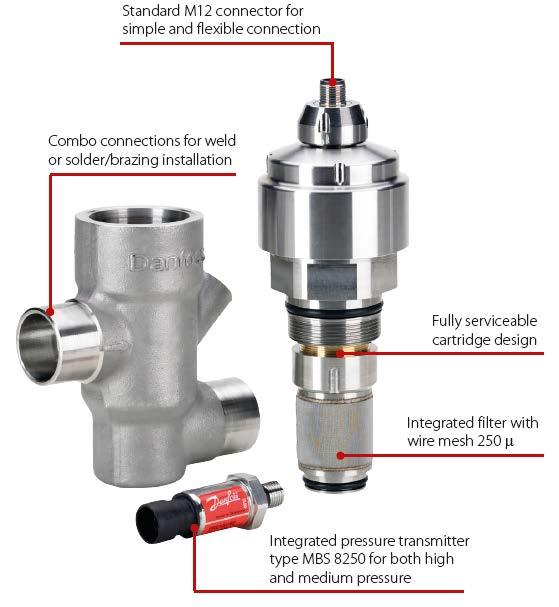

25 CCMT laajennettu tuotesarja Nykyinen CCM venttiili tulee jäämään hiljalleen pois. CCMT korvaa myös ICMTS/ICAD ja on myös selkeästi edullisempi. ICMTS/ICAD tuotanto jatkuu CCMT16-42 malleissa on integroitu painelähetin. Uuden CCMT venttiilin etuja: Edullisempi kuin ICMTS/ICAD ratkaisu MWP 140 bar, 90 bar MOPD Monipuoliset liitäntämahdollisuudet Huoltoystävällinen, suodattimen voi puhdistaa Integroitu painelähetin (CCMT16-42) 25 Kasper Hedberg

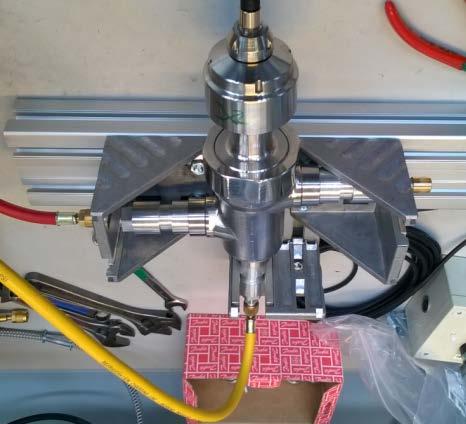

26 CTR 3-tie portaaton venttiili CTR 140 bar 3-tie venttiili Täysin huolettavissa Portaaton säätö (askelmoottori) 100% tiivis sulkutoiminto Hitsattava/juotettava Tulossa Q3 DN25, kv 20 Säädin XM208C tai EKD316 XM208C ohjattavissa yleisellä PIsäätimellä, AK-PC 7XX. Tai ON/OFF säätö, ajoaika aseteltavissa (Portaaton V3gc ohjaus tulossa AK-PC 782A) 26 Kasper Hedberg

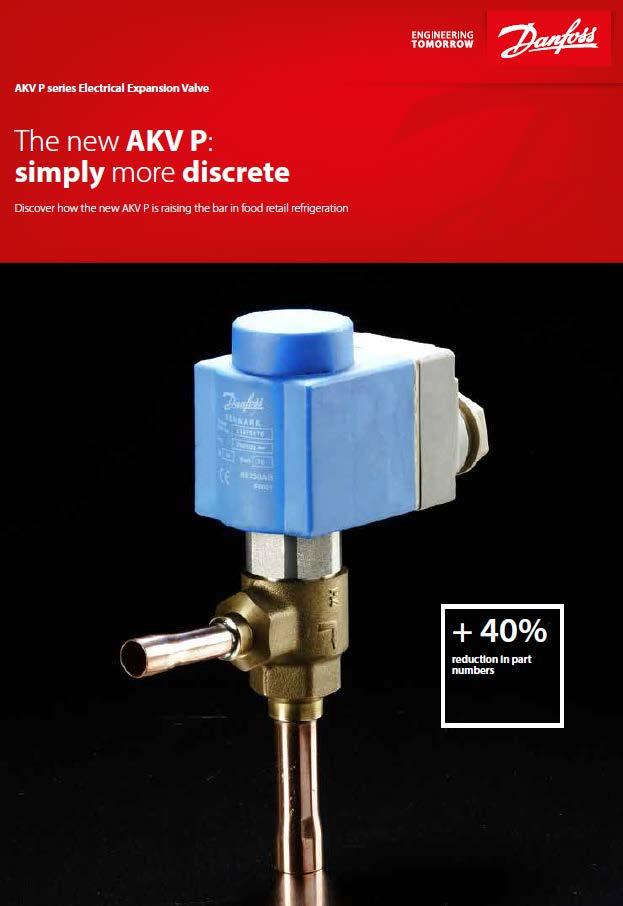

27 Uuden sukupolven AKV-venttiili AKV P AKV P on päivitetty versio nykyisestä AKV venttiilistä Uusi AKV P venttiili on teknisiltä ominaisuuksiltaan täysin nykyistä venttiiliä vastaava tai parempi AKV P venttiili sopii sekä HFC että CO2 kylmäaineille (90bar MWP, 35 bar MOPD) AKVH jää tuotannosta pois, mutta AKVO:n tuotanto jatkuu Suutin vaihdettavissa ja venttiilissä on sisäärakennettu suodatin AKV P uudet sisäosat sopivat nykyisen AKV:n runkoon. 27 Kasper Hedberg

28 AKV P mitä uutta? AKV P:ssä on hydraulinen vaimennus ja sen takia se on merkittävästi nykyistä venttiiliä hiljaisempi (50%) Samoin nestelinjan paineiskut merkittävästi pienemmät (jopa 80%) Sama kela (10W) sopii niin HFC ja CO2 kylmäaineille ja kaikille suuttimille. AKV P on testattu eri kalustevalmistajien toimesta 2015 lähtien Tulossa 2017/ Kasper Hedberg

29 AKV P Kelat 29 Kasper Hedberg

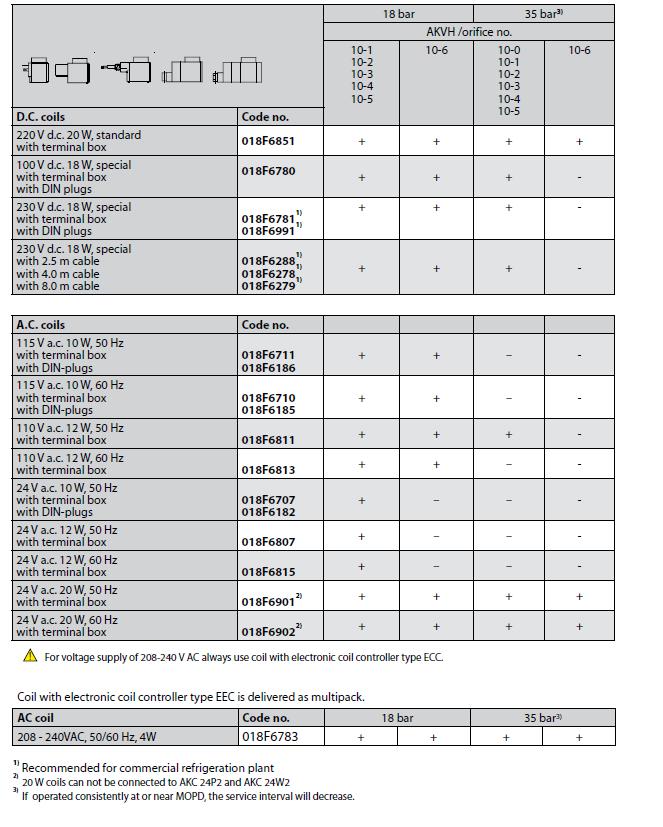

30 Nykyinen AKV Huom! AK-CT-säädin ei sallii EEC-kelan käytön. Käytä 14W, 230Vac+10/-15% kelaa kiinteellä 8 m kaapelilla: 018f Kasper Hedberg

31 AKV P Mallit Huom! AK-säätimet sallii kytkeä 2 kpl AKV rinnakkain 31 Kasper Hedberg

32 32 Kasper Hedberg CO2 ANTURIT

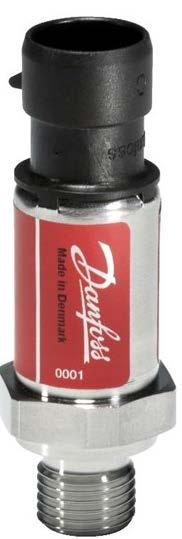

33 MBS 8250 painelähetin Kompakti Tyypillinen tarkkuus MBS8250 luokkaa ±0.2% (AKS32R ±0.5 %) Tarkkuus mahdollista saman anturin ( bar) käytön kaikilla painetasoilla 4 20mA tai ratiometrinen (10 90%) AKS Painelähetin 159 Jännite [V] Paine [Bar] 33 Kasper Hedberg

34 MBS 8250 mallit 34 Kasper Hedberg

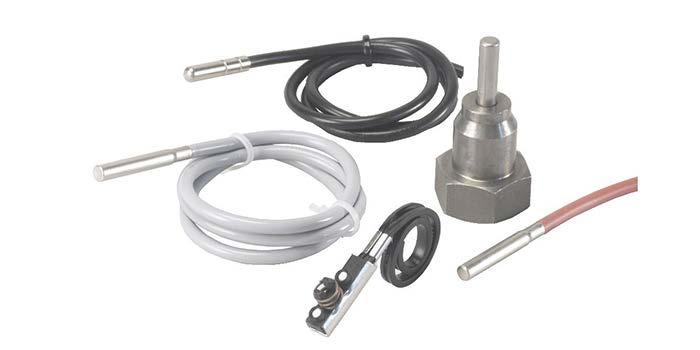

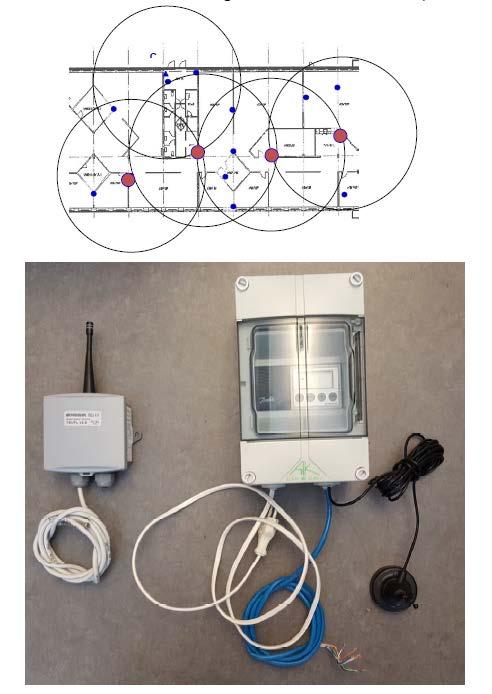

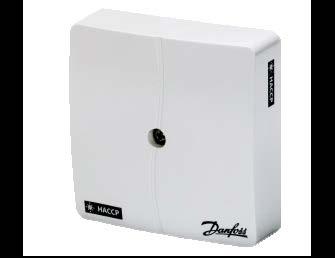

35 35 Langaton lämpötilaseuranta 35 Kasper Hedberg

36 36 Kasper Hedberg VALVONTA

37 37 Kasper Hedberg AK-SM 800

38 AK-SM 800 tulossa 38 Kasper Hedberg

39 AK-SM 800 Yleisnäkymä 39 Kasper Hedberg

40 AK-SM 800 Graafiset kuvat 40 Kasper Hedberg

41 Energiaoptimointitoiminnot Po optimointi (Suction pressure) Kelluva Pc (Condenser pressure) Adaptiivinen tulistus (Minimum Stable Superheat) Adaptiivinen reunalämmitys (Dew Point) Portaaton lämmöntalteenotto (HR according to demand) Päivä/Yö toiminnot (Fans/Temp/Blinds/Lights) COSP system Valaistuken ohjaus (Scheduled/LightSensors) COP-mittaus (Also CO2 transcritical) Calculations, logiikka (Programmable Functions) Luonnolliset kykmäaineet (CO2) kwh-mittaus Ruiskutuslupa (Injection ON, AKC ON) Kalusteen sammutus (Case shutdown) Koordinoitu sulatus (Coordinated defrost) 41 Kasper Hedberg

42 Suojattu Verkkoyhteys 42 Kasper Hedberg

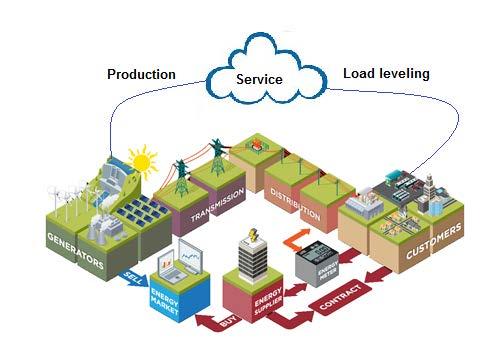

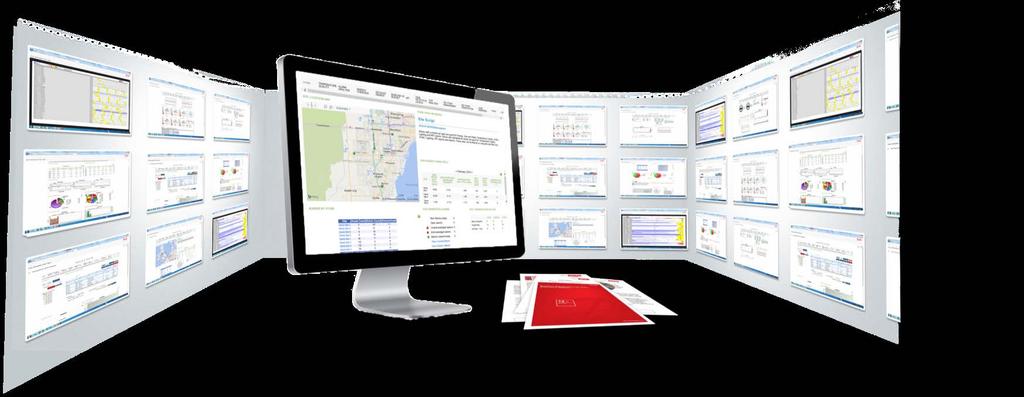

43 Avoin XML-rajapinta HACCP data gathering One user interface Smart Grid functions Load shedding / load leveling 43 Kasper Hedberg

44 Danfoss XML <-> Modbus TCP adapteri -Luku / Kirjoitus -Avoin rajapinta kaikkiin säätimiin 44 Kasper Hedberg

45 Danfoss Enterprise Services 24/7/365 Alarm Management Optimum Compressor Performance Immediate Leak Detection Control of Refrigerant Levels Automated HACCP & TQI Reporting Global Setpoint Control Timely Password Lockdown Smart Energy Information System (EIS) Continuous Commissioning Process (CCP) Profitable Demand Response Instant Remote Assist Executive Reporting 45 Kasper Hedberg

46 46 Danfoss Entrprise Service Päivittäinen HACCP raportointi 46 Kasper Hedberg

47 47 Kasper Hedberg LÄMMÖN- TALTEENOTTOKESKUS

48 Danfoss lämmöntalteenottokeskus Suunniteltu lämmöntalteenottoon Säätö ja -valvonta Hyödyt Tärkeät edellytykset Järjestelmän toimintaperiaatteet Myymäläsovellukset ECL Portal-verkkoportaali Automaattinen mittarinluku Suunnittelu 48 Kasper Hedberg

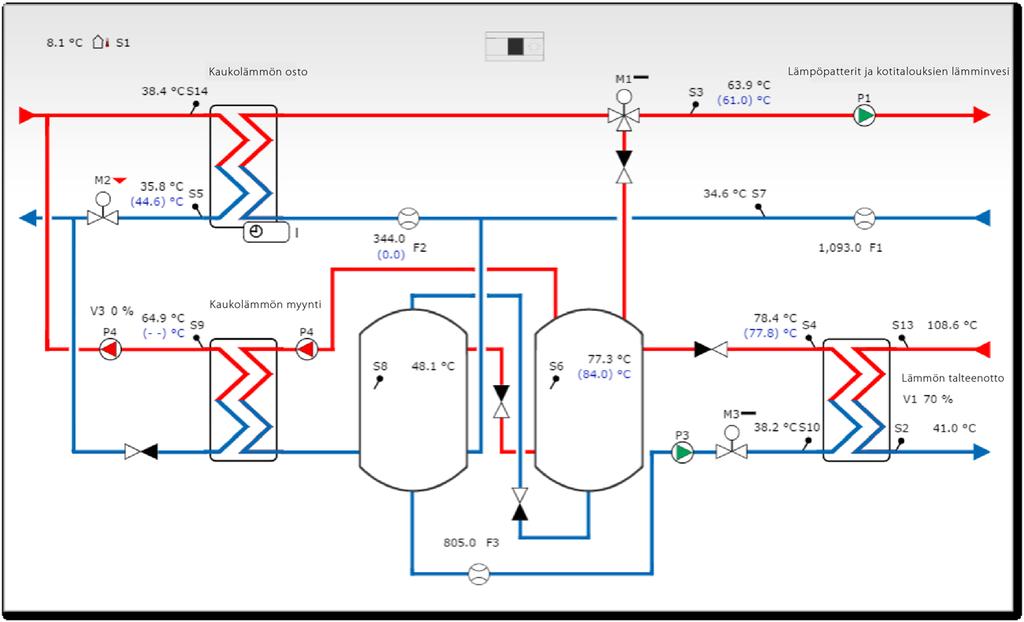

49 LTO säätö 49 Kasper Hedberg

50 CO2 järjestelmän ohjaus DI=ON & 0V: Paine korotetaan Pgc HR min tasolle DI=ON & 1V: Pumppu käynnistyy ja ~2min jälkeen V3hr venttiili avauutuu (kun LTO-pyynti loppuu HR stop limit, pumppu käy ~2min V3hr venttiili suljettua) 0 10V pyyntiviesti > AK-PC V: Portaaton tai on/off pumpun säätö 1-6 V: Korkeapainetta nostetaan portaattomasti 5-8 V: Puh. kierrosnopeutta lasketaan portaattomasti 7-10 V: 3-tie venttiili ohittaa kaasujäähdyttimen Conditions for starting the Heat recovery circuit: 1. Compressor running (minimum 1 compressor) 2. The HR request must be ON (digital input) 3. S8 thermostat ON. 4. CO2 Temperature inlet to the HX must be above the Shr3 temperature. 5. Outlet temperature of the HX higher than TcMinHr (Saturation temp, Avoid condensation) 6. Pump circuit ready (pump started and running) 7. Flowswitch detect flow (if flowswitch selected) 50 Kasper Hedberg

51 Danfoss lämmöntalteenottokeskus Järjestelmän toimintaperiaatteet Teksti esimerkki a 51 Kasper Hedberg

52 Danfoss lämmöntalteenottokeskus (epäsuora järjestelmä) 0 10 V DC, galvaanisesti eristetty koneikkosäätimeen Keskusken rajat 52 Kasper Hedberg

53 Danfoss ECL Portal Tiedonsiirto muihin taloautmatiikkajärjestelmiin ECL Portal -portaali Energiasovellus 53 Kasper Hedberg

54 Colibri uusi askelmoottoriventtiili 3 vuoden siirtymäaika Kompakti, kevyt Palavat kylmäaineet Nopea, 3s ajoaika Bi-flow EKD 316C säädin EKE is Under Development EKE 1A, 1B, 1C is planned to launched in Q1 of 2017 EKE 2V project timeline is yet to be defined EKE controller will replace EKC 312, EKC 316A, EKD/EXD 316 controllers except EIM 336 Replacement of EKC 368 has not yet been decided. 54 Kasper Hedberg
