Ulkoyksiköt. Power Inverter PUHZ-SW75VHAR3-20 C Power Inverter PUHZ-SW YKAR3-20 C Zubadan Inverter PUHZ-SHW112YHAR3-28 C

Transkriptio

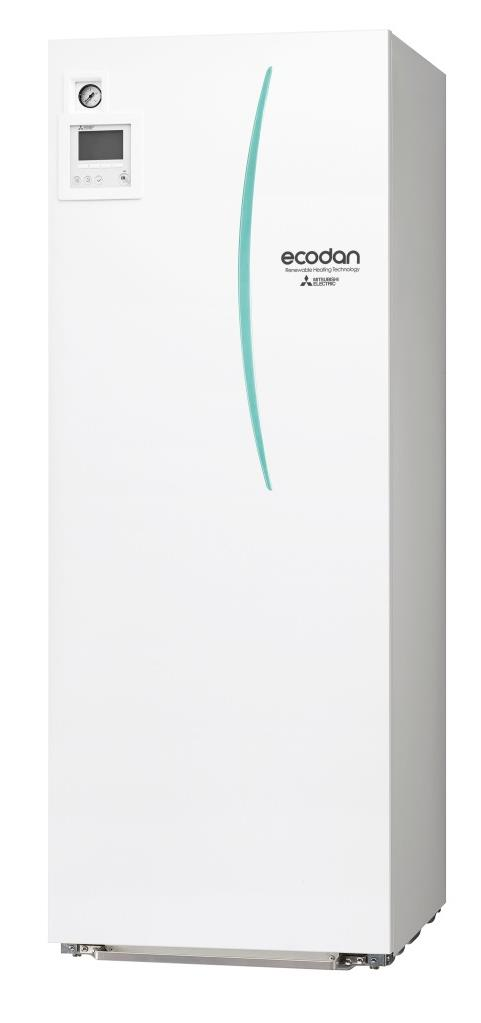

1 EcoDan C-Generation

2 Ulkoyksiköt Power Inverter PUHZ-SW75VHAR3-20 C Power Inverter PUHZ-SW YKAR3-20 C Zubadan Inverter PUHZ-SHW112YHAR3-28 C

3 EcoDan NG-B EcoDan C-Generation 680

4 EcoDan NG-B EcoDan C-Generation

5 EcoDan NG-B LJ-piirin pumppu 2. Sähkövastus 3. Levylämmönvaihdin 4. Paisunta säiliö12l 5. Elektrooninen virtausmittari 6. 3-tie venttiili 7. Ilmakello 8. Mutasihti 9. Ylipaine venttiili + manometri 10. Käyttöveden pumppu (Nopeus 2) 11. Käyttöveden levylämmönvaihdin

6 Hiukkassuodatin Kuuma Vesi 1. Pienemmät käyttökustannukset Käyttöveden tehokkuus parantuu noin 7% lämmityksellä (10 -> 55 C) ja noin 17.5% uudelleen lämmityksessä (40 to 55 C) verrattuna Ecodan NG-B malliin. Käyttövesisäliö Levylämmönvaihdin KVlevylämmönvaihdin Kylmä Vesi (KV) 2. Huoltovapaa Hiukkassuodatin suodattaa kalsium hiukkasia ja näin ollen pitää käyttöveden levylämmönvaihtimen hyötysuhdetta korkeana yli 10 vuoden ajan jopa kovassa vedessä.

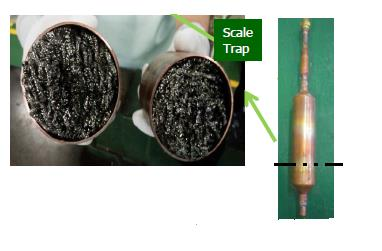

7 Hiukkassuodattimen rakenne Suodatin Tilavuus: 860ml Ruostumatonta teräsvillaa Levypinta levylämmönvaihtimessa Pinta ala: 164,000cm2 Puhdas Likainen

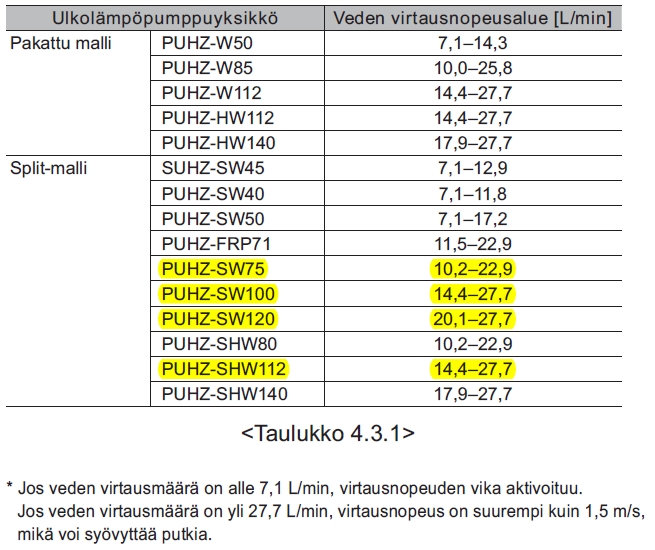

8 Virtausvahti on ollut asennettua jo A ja B mallissa. Energia mittausta varten uudessa C mallissa on asennettu virtausmittari. Virtausmittaria käytetään myös vesikierron häiriö havannointiin. GRUNDFOS VFS Säätöalue (Tehdasasetus) Minimum L/min (5 L/min) Maximum L/min (100 L/min) 2. Virtauksen voi tarkistaa päänäytöstä. <Request code: 540>

9 Lisälämmittimen käyttö vaihtoehdot: Ainoastaan lisälämmitin Lisälämmittimen käyttö vain SY Lisälämmittimen hätäkäyttö SY Pakollinen Pakollinen Pakollinen UY Pakollinen EI Pakollinen EI Pakollinen Menoveden säätöalue Valittavissa Valittavissa Kiinteä 45 Käyttöveden säätöalue Valittavissa Valittavissa Kiinteä 50* A gen (FTC3) P N/A P B gen (FTC4) P N/A P C gen (FTC5) P P P *Tehdas asetus on 50 C. Kun järjestelmä käynnistyy otetaan käyttöön viimeiseksi asetettu arvo.

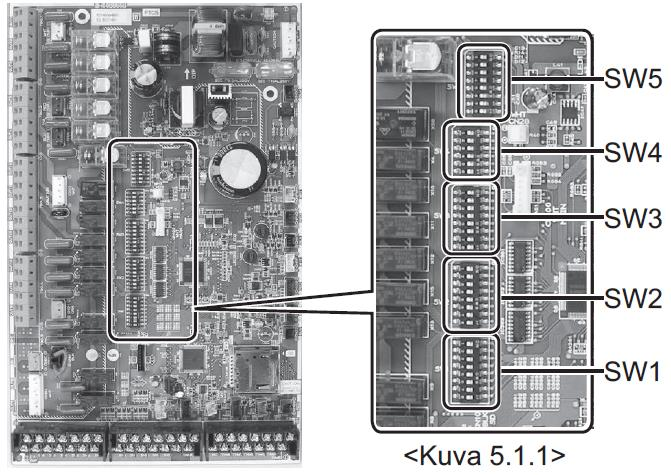

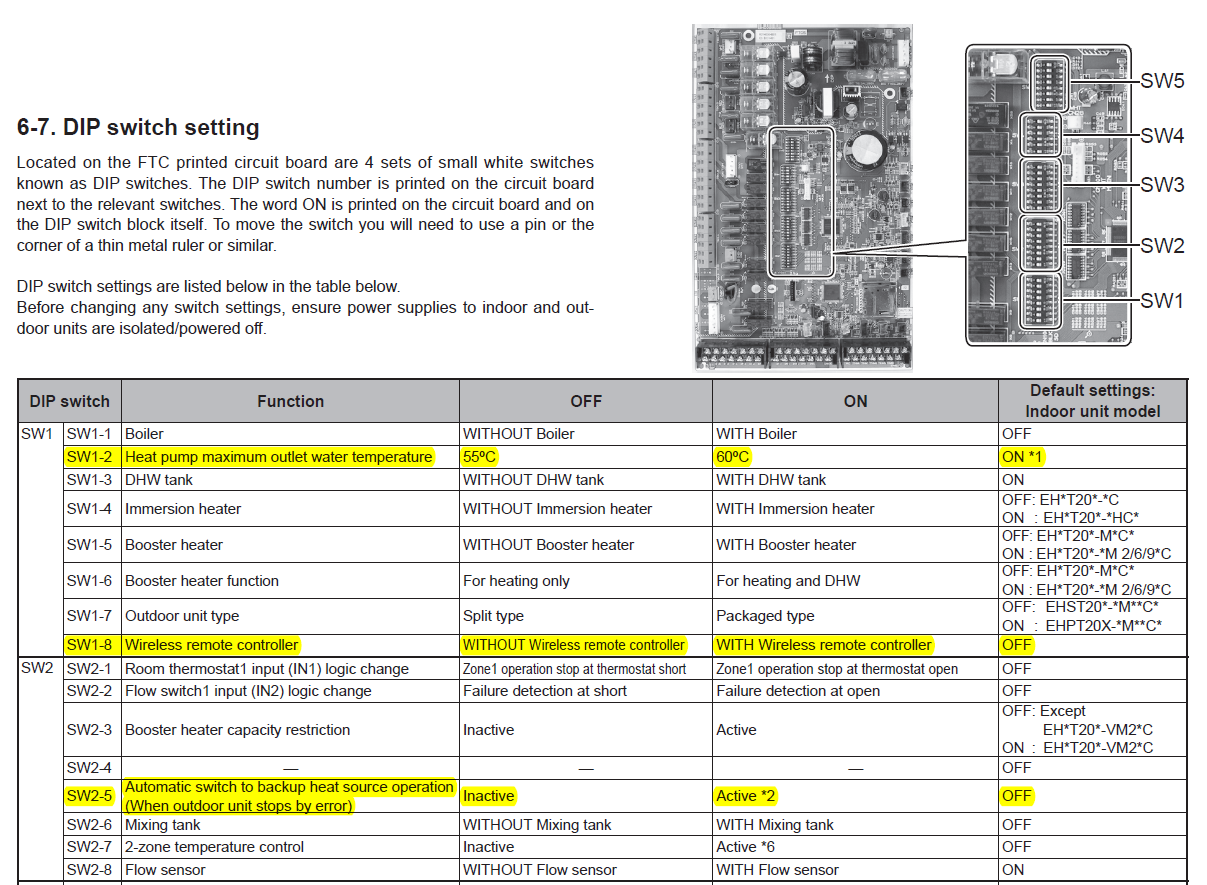

10 Ainoastaan sisäyksikkö käyttö (lisälämmitin) Dip-SW Function OFF ON SW4-4 Indoor unit only operation Inactive Active *Ainoastaan menovesiohjaus on mahdollista koska UY ulkolämpötilan tieto ei ole saatavilla ja Auto adaption (kaukosäädin ohjaus) EI ole mahdollista. *Ulkolämpötilasta huolimatta jäätymissuoja on aina käytössä. *Jos menovedenlämpötila laskee alle 20 asteen niin jäätymisesto toiminto kytkee lisälämmittimen päälle. *Jos olet 100% varma että jäätymisesto toimintoa EI tarvita (esim. Kesällä tai järjestelmässä on glykolia), toiminnon voi kytkeä pois päältä. *Kun järjestelmä kytketään normaali toimintaan, sisä- ja ulkoyksikkö käytössä. Tarkista aina kaikki asetukset!

11 Kylmäilmatoiminto Automaattinen lisälämmittimen käyttöönotto kuin ulkolämpötila menee alle asetetun arvon tai ulkoisen lämpötila anturin käskystä. a) Pääsäätimen asetuksesta: Setting on main RC Parameters Default Step Unit Electric heater 5 deg C Heat pump Active Yes / No No - - Outdoor ambient temp. -30 to deg C Pre-set temp. Ambient temp. b) Ulkoisen tulon mukaan (IN5) * IN5: Kiinni = Lisälämmitin / Auki = Lämpöpumppu käyttö * Lämmönlähteen vaihto aika: 30min. (lisälämmittimestä lämpöpumpulle / lämpöpumpulta lisälämmittimelle)

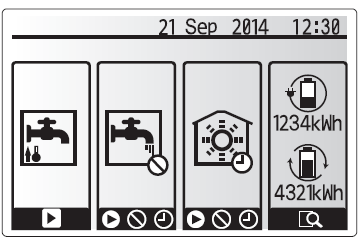

12 Energiamittaus: Yksikkö: kwh F1 F2 F3 F4 Paina F4 tarkistakseen yksityskohdat: a)kuukauden kumulatiivinen energian kulutus. b)kuukauden kumulatiivinen tuotettu lämpö.

13 10 Feb 2013 Consumed electric energy Energianmittaus: yksityskohtainen näyttö Paina F4 uudestaan näyttääkseen lisätietoja <energiankulutusen yksityskohdat> a) Kuukausittain ja vuosittain kwh: - tämä kuukausi (K), edellinen kuukausi (K-1) ja kaksi edellistä kuukautta (K-2) - tämä vuosi (V: tammikuusta nykyiseen kuukauteen) ja edellinen vuosi (V-1: koko vuosi) b) Käytön mukaisesti: - Kaikki yhteensä - Käyttövesi ja legionella - Lämmitys February 2013 January 2013 December 2012 The year 2013 Last year kWh 323kWh 319kWh 448kWh 5545kWh Consumed electric energy February Domestic hot water -Space heating -Space cooling 10 Feb kWh 52kWh 73kWh 0kWh

14 Items Default Range Step Unit Date/Time - yyyy / mm / dd hh:mm Language English 15 languages*** (EN/ FR/ GER/ SWE/ ES/ IT/ POR/ NL/ FIN/ NOR/ DAN/ BUL/ CZ/ POL/ RU) C / F C C / F DST (Summer time) OFF ON / OFF Temp. display OFF ON / OFF Contact number - 0 to 9, +, -, (, ), space Time display 24:00 24:00 / AM12:00 / 12:00AM Room sensor setting for zone 1 & 2 separately Easy switch between Summer<>Winter time Sensor setting * TH1 TH1 / Main RC / Room RC1 to 8 / 'Time/Zone' Select Time/Zone ** - Schedule setting for room sensor

15 Auto-adaptation Lisää säästöä, Enemmän mukavuutta, Käyttäjä ystävällinen Sisälämpötila Laskennallinen tuleva lämpötila. (a) Sisälämpötila on liian korkea Madalla menoveden lämpötilaa Haettu lämpötila (b) Sisälämpötila on sama, ei muutoksia (c) Sisälämpötila on pienempi Nosta menoveden lämpötilaa T 0 T 1 T 2 T es Aika Tehdas asetuksena Joka 10 min

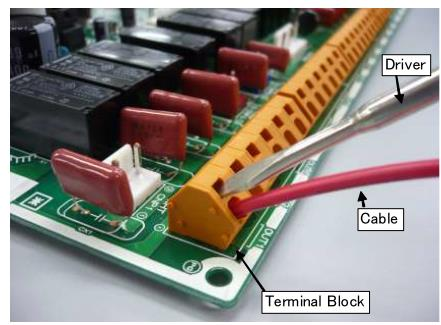

16 Flat head screw driver Cable Terminal block

17

18

19

20

21

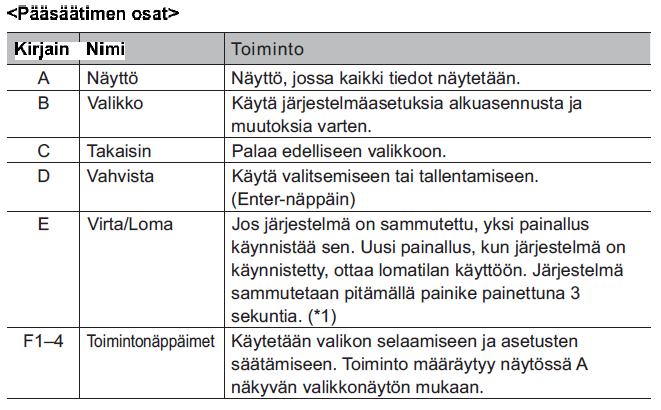

22

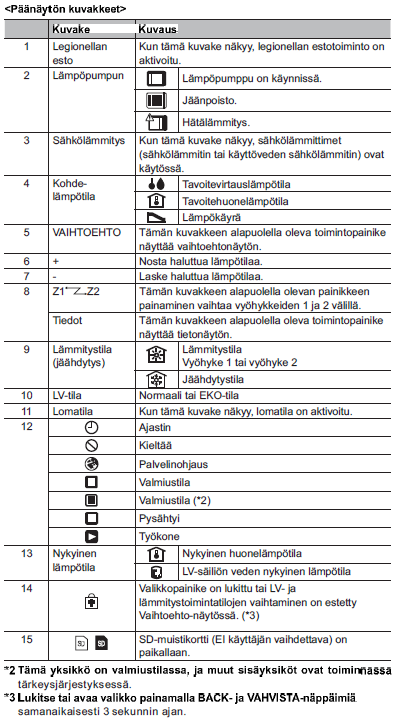

23

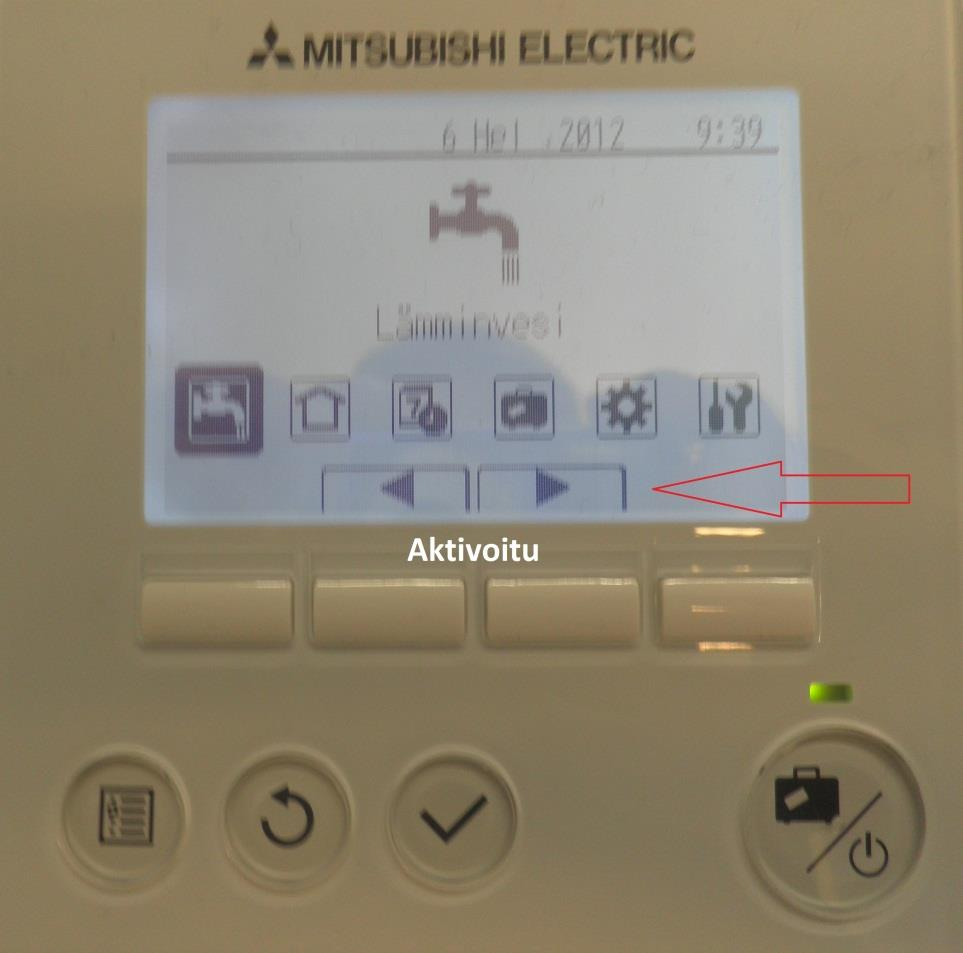

24

25

26

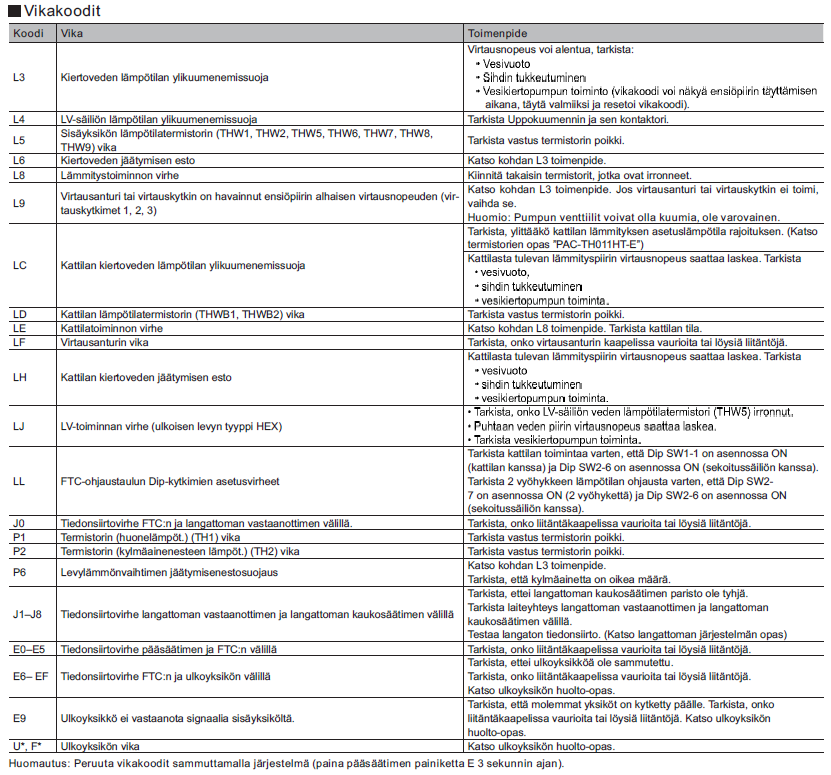

27
