PATOJEN MÄÄRÄAIKAISTARKASTUKSET YHTEENVETO. SEM3- ja SLS2-altaat PVM SEM 3 SLS 2

Transkriptio

1 Patojen määräaikaistarkastukset SEM3- ja SLS2- altaiden yhteenveto PATOJEN MÄÄRÄAIKAISTARKASTUKSET YHTEENVETO KOHDE: SEM3- ja SLS2-altaat PVM SEM 3 SLS 2

2 Patojen määräaikaistarkastukset SEM3- ja SLS2- altaiden yhteenveto 1 KOHTEEN YLEISTIEDOT Padon mitat Patoluokitus 1 2 TARKKAILU- JA HAVAINTOTULOKSET 1 3 LUPAEHTOJEN MUKAISET VESIPINNAT 2 4 HÄIRIÖTILANTEET 4 5 PATORAKENTEIDEN KORJAUS JA MUUTOSTYÖT 4 6 PADON HARJAN JA POIKKILEIKKAUSTEN MITTAUKSET 4 7 MÄÄRÄAIKAISTARKASTUKSESSA TEHDYT HAVAINNOT Pohja- ja suotovesihavainnot 6 8 JOHTOPÄÄTÖKSET 7

3 Patojen määräaikaistarkastukset SEM3- ja SLS2- altaiden yhteenveto PATOJEN MÄÄRÄAIKAISTARKASTUKSET YHTEENVEDON LIITTEET: LIITE 1 Kohteen sijaintikartta LIITE 2 Padon vuositarkastusraportit LIITE 3 Mitatut padon pituus ja poikkileikkaukset LIITE 4 Valokuvia padolta LIITE 5 Korjausraportti

4 1/7 Patojen määräaikaistarkastukset Yhteenveto 1 KOHTEEN YLEISTIEDOT Tarkastuskohteet: SEM3- ja SLS2-altaat Tässä yhteenvedossa käsitellään SEM3- ja SLS2-altaiden patojen tarkkailu- ja havaintotulokset patojen käyttöönoton jälkeiseltä ajalta patojen määräaikaistarkastusta varten. Perusteena on käytetty laadittua padon turvallisuustarkkailuohjelmaa. Kohteiden sijoitus on esitetty liitteessä 1. SEM3- ja SLS2-altaiden käyttötarkoitus on prosessivesien varastointi. Padoilla on tehty tarkastusmittauksia padon harjan ja poikkileikkausten osalta, sekä mitattu nesteen korkeus. Tulokset on esitetty myöhemmin tässä raportissa ja liitteessä 3. Lisäksi kohteelle on tehty maastotarkastus Tarkastusmittausten, maastotarkastuksien, patojen vuositarkastusraporttien sekä muiden patoihin liittyvien asiakirjojen perusteella on arvioitu padon nykyinen kunto. Padon kunnon arviointi on esitetty raportin lopuksi. 1.1 Padon mitat SLS2-altaan padon (plv 0-350) ja SEM3-altaan padon (plv 0-772) suurin korkeus maanpinnasta on noin 7,5 m. Molempien patojen harjan leveys 6 m. Patojen harjat on rakennettu tasolle +201,50 ja tiiviin osan yläpinta tasolle +201,50. Ylävesipinnan taso (HW) on molemmilla padoilla +201,00 ja hätäylävesipinnan taso on +201,50. Altaat ovat tyhjennettävissä hallitusti pumppaamalla. Patojen märän luiskan kaltevuus on 1 : 2,5 ja kuivan luiskan kaltevuus on 1 : 2. SEM3- ja SLS2-altaiden padot ovat tyypiltään homogeenisiä patoja, joissa rakennusmateriaalina on louhe. Patojen märällä luiskalla on tiivistetty moreenitäyttö, ja sisäluiskassa sekä altaan pohjalla on vesieristeenä HDPE-kalvo. 1.2 Patoluokitus SEM3- ja SLS2-altaiden padot ovat luokitukseltaan 3-luokan patoja. 2 TARKKAILU- JA HAVAINTOTULOKSET on vuosittain tarkastanut padot laaditun padon turvallisuustarkkailuohjelman mukaisesti. Tehdyistä padon vuositarkastuksista ja niistä ilmikäyneistä tarkkailu- ja havaintotuloksista on laadittu vuositarkastusraportit. Vuositarkastusraportit on koottu liitteeseen 2.

5 2/7 Patojen määräaikaistarkastukset Yhteenveto SEM3- ja SLS2-altaiden vuositarkastukset on pidetty , ja SEM3-altaan tyhjennys on suoritettu heinäkuussa 2014, jolloin on tarkastettu HDPEkalvon kunto ja alusrakenteen muoto silmämääräisesti. Padossa olevan tiivisrakenteen HDPE-kalvojen välisten tarkkailuputkien havaintotuloksia ei ollut raportointihetkellä toimitettu. 3 LUPAEHTOJEN MUKAISET VESIPINNAT SEM3- ja SLS2-altaiden lupaehtojen mukaiset vesipinnat ovat: SEM3 / SLS2 HWHÄTÄ +201,50 / +201,50 HWLUPA +201,00 / +201,00 NWLUPA +194,30 / +195,00 SEM3-altaan vuositarkastusten yhteydessä mitatut nestepinnat vuosina esitetään kuvassa Kuva 1. SEM3-altaan mitatut vesipinnat vuositarkastusten yhteydessä 2012 (+201,06), 2013 (+198,66), 2014 (+195,89) ja 2015 määräaikaistarkastuksen yhteydessä (+200,57). SLS2-altaan vuositarkastusten yhteydessä mitatut nestepinnat vuosina esitetään kuvassa 2.

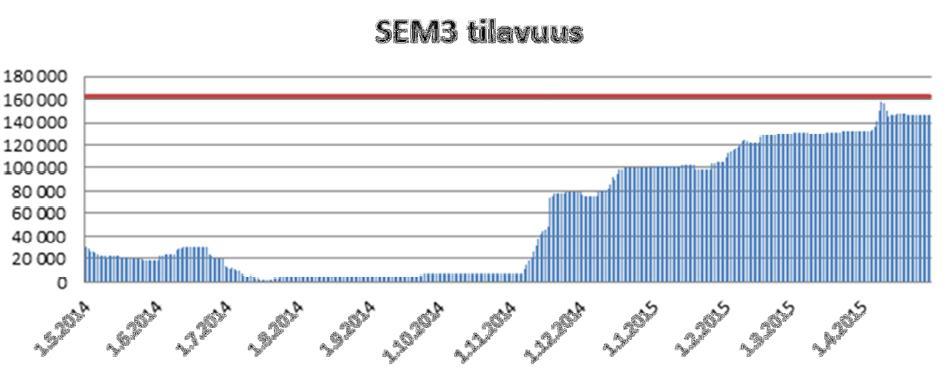

6 3/7 Patojen määräaikaistarkastukset Yhteenveto Kuva 2. SLS3-altaan mitatut vesipinnat vuositarkastusten yhteydessä 2012 (+213,67), 2013 (+200,54), 2014 (+200,33) ja 2015 määräaikaistarkastuksen yhteydessä (+200,03). Vuoden 2012 nestepinnan korkotieto oletettavasti virheellinen. on seurannut SEM3- ja SLS2-altaiden nesteen määrää. Kuvassa 3 esitetään SEM3-altaan ja kuvassa 4 SLS2-altaan nestemäärä aikavälillä SEM3-altaan maksiminestemäärä ei ole tarkastelujaksolla ylittynyt. SLS2-altaan maksiminestemäärässä on tapahtunut vähäisiä ylityksiä tarkastelujakson aikana. Tilavuus HW-tasolla Kuva 3. SEM3-altaan nestetilavuus aikavälillä

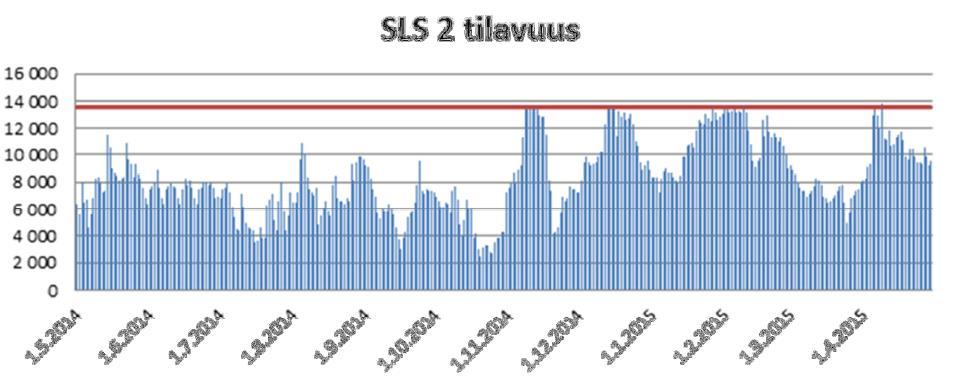

7 4/7 Patojen määräaikaistarkastukset Yhteenveto Tilavuus HW-tasolla Kuva 4. SLS2-altaan nestetilavuus aikavälillä HÄIRIÖTILANTEET Ei tiedossa olevia häiriötilanteita. 5 PATORAKENTEIDEN KORJAUS JA MUUTOSTYÖT SEM3-altaalla on suoritettu luiskan painumien korjaustöitä Korjausta vaativia kohtia altaan rakenteessa on ollut 19 kappaletta. Rakenne on korjattu avaamalla muovi- sekä bentoniittikerrokset, ja korjaamalla painumat kivituhkalla. Uusi bentoniittimatto on asennettu korjattuihin kohtiin alkuperäisen rakenteen mukaisesti. Korjauskohdat on suljettu ekstruusiuohitsauksella ja saumojen tiiveys varmistettu kipinäkokeen avulla. Korjausraportti esitetty liitteenä 5. 6 PADON HARJAN JA POIKKILEIKKAUSTEN MITTAUKSET Patojen harjan ja poikkileikkausten mittaukset on tehty toukokuussa Mitatut tulokset toimitetaan padon omistajalle sähköisessä muodossa. Jatkossa tehtäviä mittauksia pystytään vertaamaan näihin mittaustuloksiin. Vertailua tehdessä tulee käyttää samaa mittalinjaa ja samoilta paaluilta tehtyjä poikkileikkausten mittauksia. Mittaustulokset esitetään liitteessä 3. Padon harjan ja poikkileikkausten mittaustulokset on tarkastettu kauttaaltaan, eikä niissä ole havaittu painumia tai muita vaurioita.

8 5/7 Patojen määräaikaistarkastukset Yhteenveto 7 MÄÄRÄAIKAISTARKASTUKSESSA TEHDYT HAVAINNOT Padon harja ja luiskat, sekä tausta alue tarkastettiin määräaikaistarkastuksen yhteydessä. SEM3-altaan paaluvälillä havaittiin altaan suojakalvon olevan kireällä ja liikkuneen altaan pohjaa kohti. Kuvassa 5 on esitetty paalulla 540 olevan tarkastuskaivon ja HDPE-kalvon liitoksessa oleva vaurio. Kuva 5. Vaurio HDPE-kalvon ja tarkastuskaivon liitoksessa SEM3-altaassa paalulla 540. Kuvassa 6 SEM3-altaan reunalla oleva salaojakaivo oli suojattu puutteellisesti.

9 6/7 Patojen määräaikaistarkastukset Yhteenveto Kuva 6. Puutteellisesti suojattu salaojakaivo. SLS2-altaan padossa ei havaittu vaurioita. Patojen turvallisuuskansio tarkistettiin ja siinä havaittiin korjattavaa yhteystietojen kohdalla. 7.1 Pohja- ja suotovesihavainnot Padossa olevan tiivisrakenteen alle on rakennettu salaojakerros, jolla pohjaveden pinta on laskettu altaan pohjatason alapuolelle. Salaojituksen tarkoituksena on estää tiivisrakenteen nousu altaan ollessa tyhjänä. SEM3-altaan pohjoisreunalla kahdessa salaojakaivossa oli tarkastushetkellä käynnissä pumppaus. Kaivoissa oli kuvan 7 mukainen pumppauslaitteisto.

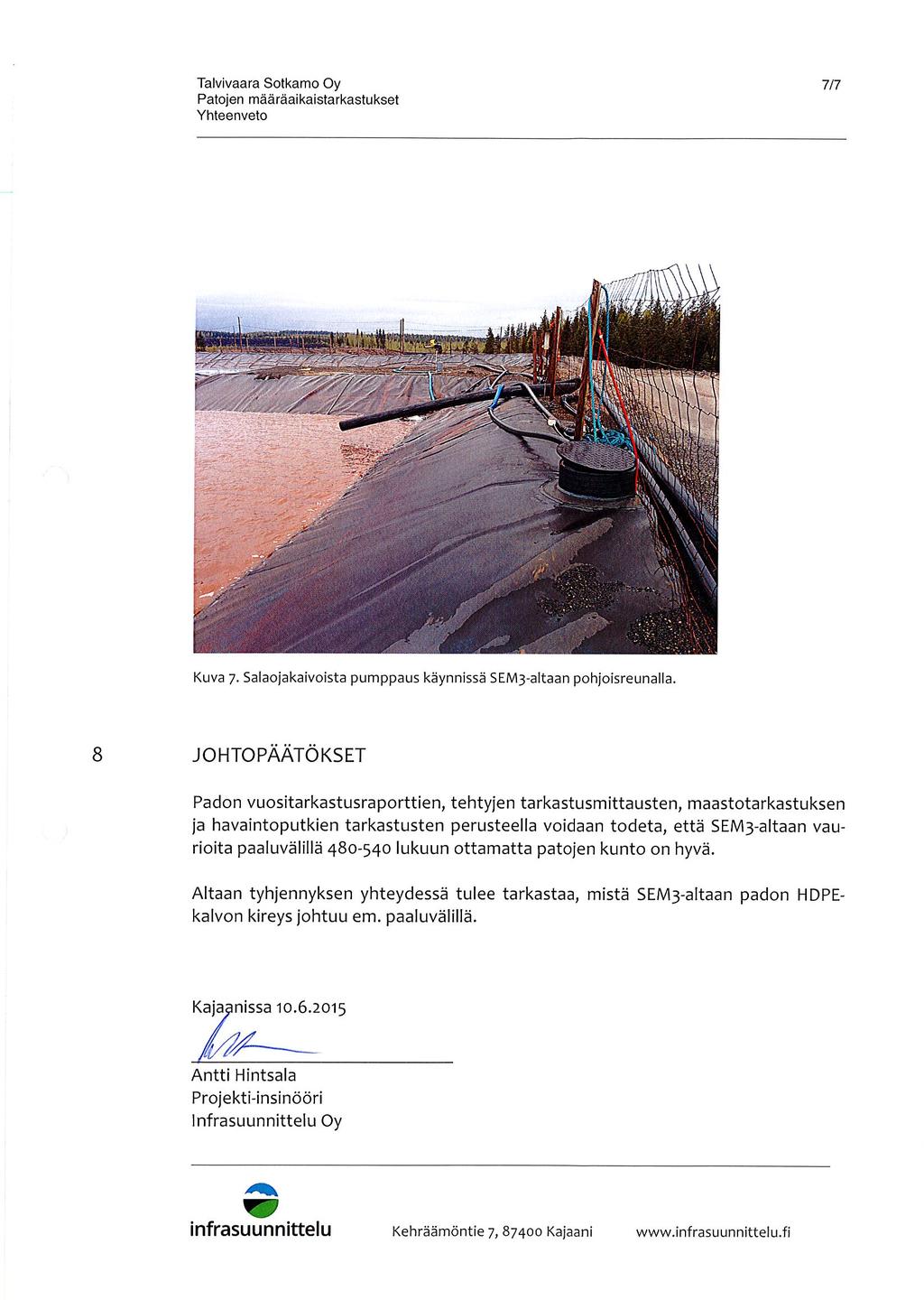

10

11 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto LIITE 1 Kohteen sijaintikartta

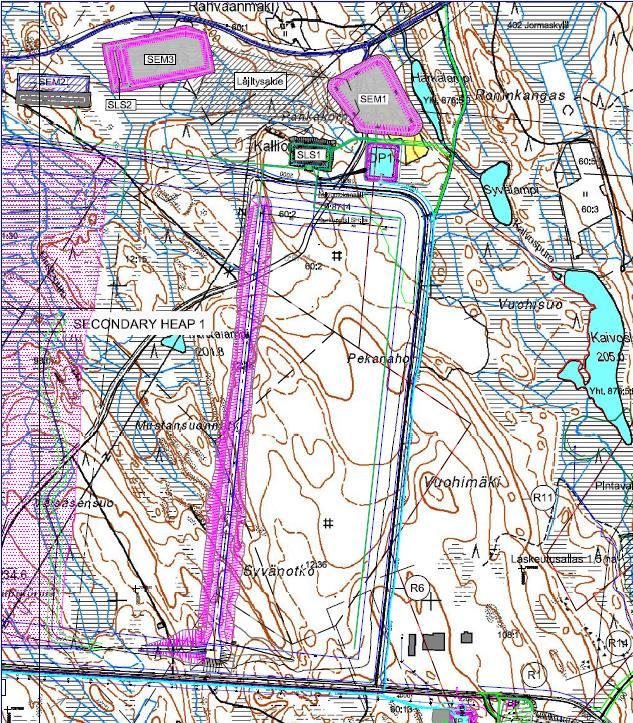

12 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto SEM3 ja SLS2 altaiden sijainti

13 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto LIITE 2 Padon vuositarkastusraportit

14 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto SLS2 JA SEM3 PADON VUOSITARKASTUS 2012 Kohteen sijainti Koordinaatit (KKJ) x = y = Vuositarkastuksessa käydään läpi seuraavat asiat (tarvittaessa eri liitteellä): Patojen vuositarkastus maastossa on tehty Vuositarkastuksissa tulee selvittää rakenteiden näkyvä ja havaintotuloksista sekä laitteiden koekäytöstä ilmenevä kunto ja siinä tapahtuneet muutokset. Rakenteiden tarkastus tulee tehdä keväällä tai alkukesästä roudan sulamisen jälkeen (viimeistään mennessä). Vuositarkastuksista laaditaan pöytäkirjat. Vuositarkastuksessa käydään läpi seuraavat asiat: - Padon harja ja luiskat: silmämääräinen halkeamien ja painumien tarkastaminen Ei painumia/halkeamia. - Verhous: silmämääräinen tarkastaminen Louheverhous kuivalla luiskalla, sade- ja sulamisvedet ei pääse sitä vaurioittamaan. Märässä luiskassa HDPEkalvo, tarkastettu ja ei vaurioita. - Pumppujen ja putkistojen tarkastaminen Tarkastettu ja kunnossa. Padon rakenteiden ja laitteiden silmämääräinen tarkastaminen Rakenteet tarkastettu, kunnossa. Rakenteisiin ei ole tehty muutoksia. - Kalvojen välissä on tarkkailuputket, joista mahdolliset vuodot voidaan välittömästi havaita. Vesieristerakenteiden silmämääräinen tarkastaminen tehdään vuositarkastuksen yhteydessä ja käydään läpi automaattisten tarkkailuputkien vuoden aikana tuottama tieto. Märässä luiskassa HDPE-kalvo, tarkastettu ja ei vaurioita. - Käydään läpi rakenteisiin tehdyt muutokset ja tarkistetaan, että muutokset on päivitetty patoturvallisuusasiakirjoihin Padon turvallisuuskansion suunnitelmat ja asiakirjat ovat ajan tasalla. - Altaat varustetaan automaattisella ja jatkuvatoimisella vedenpinnan korkeuden mittalaitteella, jonka mitta- ja hälytystiedot siirretään valvomoon. Vuositarkastuksen yhteydessä tarkastetaan laitteiden toiminta sekä käydään läpi mittalaitteiden vuoden aikana tuottama tieto. Nesteen pinta SEM3-allas: (mitattu ) Nesteen pinta SLS2-allas: (mitattu ) - SEM3 ja SLS2 altaat tyhjennetään ja puhdistetaan vuosittain, jonka yhteydessä tarkistetaan kalvotuksen eheys. Märässä luiskassa HDPE-kalvo, tarkastettu ja ei vaurioita. Kajaanissa Anna-Maria Kolari Ammattinimike: Projekti-insinööri Osoite: Puh.nro: Sähköposti: anna-maria.kolari@infrasuunnittelu.fi

15 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto SLS2 JA SEM3 PADON VUOSITARKASTUS 2013 Kohteen sijainti Koordinaatit (KKJ) x = y = Patoluokka:3 Vuositarkastuksessa käydään läpi seuraavat asiat (tarvittaessa eri liitteellä): Patojen vuositarkastus maastossa on tehty Vuositarkastuksissa tulee selvittää rakenteiden näkyvä ja havaintotuloksista sekä laitteiden koekäytöstä ilmenevä kunto ja siinä tapahtuneet muutokset. Rakenteiden tarkastus tulee tehdä keväällä tai alkukesästä roudan sulamisen jälkeen (viimeistään mennessä). Vuositarkastuksista laaditaan pöytäkirjat. Vuositarkastuksessa käydään läpi seuraavat asiat: - Padon harja ja luiskat: silmämääräinen halkeamien ja painumien tarkastaminen Ei painumia/halkeamia. - Verhous: silmämääräinen tarkastaminen Louheverhous kuivalla luiskalla, ei vaurioita. Märässä luiskassa HDPE- kalvo, tarkastettu ja Ilmoitettu SEM3- altaan kalvon repeytymästä altaan pohjoiskulman yläreunassa (n.1m) matkalla tilaajalle ja Kaitos OY/ Markku Heikkiselle. - Pumppujen ja putkistojen tarkastaminen Ei havaittu vaurioita. Padon rakenteiden ja laitteiden silmämääräinen tarkastaminen Rakenteisiin ei ole tehty muutoksia. - Kalvojen välissä on tarkkailuputket, joista mahdolliset vuodot voidaan välittömästi havaita. Vesieristerakenteiden silmämääräinen tarkastaminen tehdään vuositarkastuksen yhteydessä ja käydään läpi automaattisten tarkkailuputkien vuoden aikana tuottama tieto. Märässä luiskassa HDPE-kalvo, tarkastettu ja ei vaurioita. - Käydään läpi rakenteisiin tehdyt muutokset ja tarkistetaan, että muutokset on päivitetty patoturvallisuusasiakirjoihin Padon turvallisuuskansion suunnitelmat ja asiakirjat ovat ajan tasalla. - Altaat varustetaan automaattisella ja jatkuvatoimisella vedenpinnan korkeuden mittalaitteella, jonka mitta- ja hälytystiedot siirretään valvomoon. Vuositarkastuksen yhteydessä tarkastetaan laitteiden toiminta sekä käydään läpi mittalaitteiden vuoden aikana tuottama tieto. Käyty läpi altaiden mittalaitteiden 104vrk ajalta tuottama tieto. Tältä ajalta määrät Ok. Tiedot saatu Mika Pölläseltä. Nesteen pinta SEM3-allas: (mitattu ) HW=201,00, Hätä HW=201,50 Nesteen pinta SLS2-allas: (mitattu ) HW=201,00, Hätä HW=201,50 - SEM3 ja SLS2 altaat tyhjennetään ja puhdistetaan vuosittain, jonka yhteydessä tarkistetaan kalvotuksen eheys. Ei tiedossa päivämääriä. Kajaanissa Antti Hintsala Ammattinimike: Projekti-insinööri Osoite: Puh.nro: Sähköposti: antti.hintsala@infrasuunnittelu.fi

16 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto SLS2 JA SEM3 PADON VUOSITARKASTUS 2014 Kohteen sijainti Koordinaatit (KKJ) x = y = Patoluokka:3 Vuositarkastuksessa käydään läpi seuraavat asiat (tarvittaessa eri liitteellä): Patojen vuositarkastus maastossa on tehty Vuositarkastuksissa tulee selvittää rakenteiden näkyvä ja havaintotuloksista sekä laitteiden koekäytöstä ilmenevä kunto ja siinä tapahtuneet muutokset. Rakenteiden tarkastus tulee tehdä keväällä tai alkukesästä roudan sulamisen jälkeen (viimeistään mennessä). Vuositarkastuksista laaditaan pöytäkirjat. Vuositarkastuksessa käydään läpi seuraavat asiat: - Padon harja ja luiskat: silmämääräinen halkeamien ja painumien tarkastaminen: SEM3-allas on lähes tyhjä. SEM3-altaan märän luiskan kaakkoiskulmalla on havaittu painuma. SLS2-allas ok. - Verhous; silmämääräinen tarkastaminen: Louheverhoukset ovat kunnossa. HDPE- kalvojen tarkastuksessa havaittiin SEM3-altaan padon harjalla muutamia korjattavia reikiä. SLS2-altaan kalvossa ei havaittu vaurioita. - Pumppujen ja putkistojen tarkastaminen: Ei havaittu vaurioita. Padon rakenteiden ja laitteiden silmämääräinen tarkastaminen: Rakenteet ovat kunnossa - Kalvojen välissä on tarkkailuputket, joista mahdolliset vuodot voidaan välittömästi havaita. Vesieristerakenteiden silmämääräinen tarkastaminen tehdään vuositarkastuksen yhteydessä ja käydään läpi automaattisten tarkkailuputkien vuoden aikana tuottama tieto. Vuodoista kalvojen välitilaan ei ole havaintoja. SEM3-altaaseen pumpataan vettä luoteiskulman kaivosta. - Käydään läpi rakenteisiin tehdyt muutokset ja tarkistetaan, että muutokset on päivitetty patoturvallisuusasiakirjoihin Rakenteisiin ei ole tehty muutoksia. Padon turvallisuuskansion suunnitelmat ja asiakirjat ovat ajan tasalla. - Altaat varustetaan automaattisella ja jatkuvatoimisella vedenpinnan korkeuden mittalaitteella, jonka mitta- ja hälytystiedot siirretään valvomoon. Vuositarkastuksen yhteydessä tarkastetaan laitteiden toiminta sekä käydään läpi mittalaitteiden vuoden aikana tuottama tieto. Seurantataulukko altaiden käytöstä on tarkastettu, käyttö ok. Nesteen pinta SEM3-allas: (mitattu ) HW=201,00, Hätä HW=201,50 Nesteen pinta SLS2-allas: (mitattu ) HW=201,00, Hätä HW=201,50 - SEM3 ja SLS2 altaat tyhjennetään ja puhdistetaan vuosittain, tässä yhteydessä tarkistetaan HDPE-kalvojen kunto. Kajaanissa Antti Hintsala Ammattinimike: Projekti-insinööri Osoite: Puh.nro: Sähköposti: antti.hintsala@infrasuunnittelu.fi

17 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto LIITE 3 Mitatut padon pituus- ja poikkileikkaukset

18 X Z Y Infrasuunnittelu Oy Kehräämöntie Kajaani Mk 1:2000 Kartta SEM3-allas

19 Infrasuunnittelu Oy Kehräämöntie Kajaani Mk 1:5000/1:500 Pituusleikkaus SEM3-allas

20 Infrasuunnittelu Oy Kehräämöntie Kajaani Mk 1:2000 Poikkileikkaukset SEM3-allas

30 X Z Y Infrasuunnittelu Oy Kehräämöntie Kajaani Mk 1:2000 Kartta SLS2-allas

31 Infrasuunnittelu Oy Kehräämöntie Kajaani Mk 1:2000/1:200 Pituusleikkaus SLS2-allas

32 Infrasuunnittelu Oy Kehräämöntie Kajaani Mk 1:500 Poikkileikkaukset SLS2-allas

38 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto LIITE 4 Valokuvia padolta

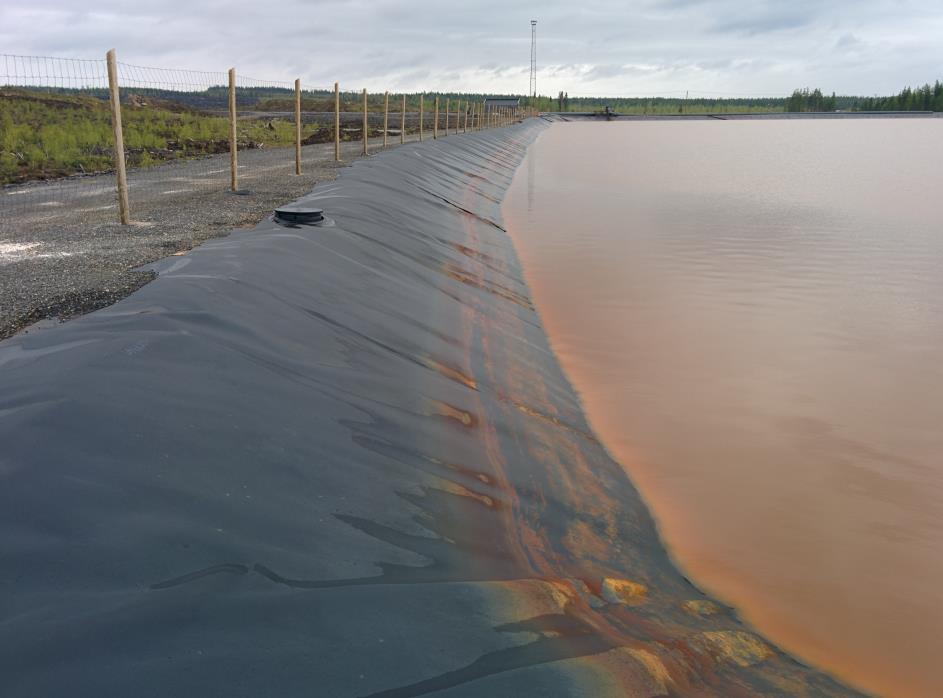

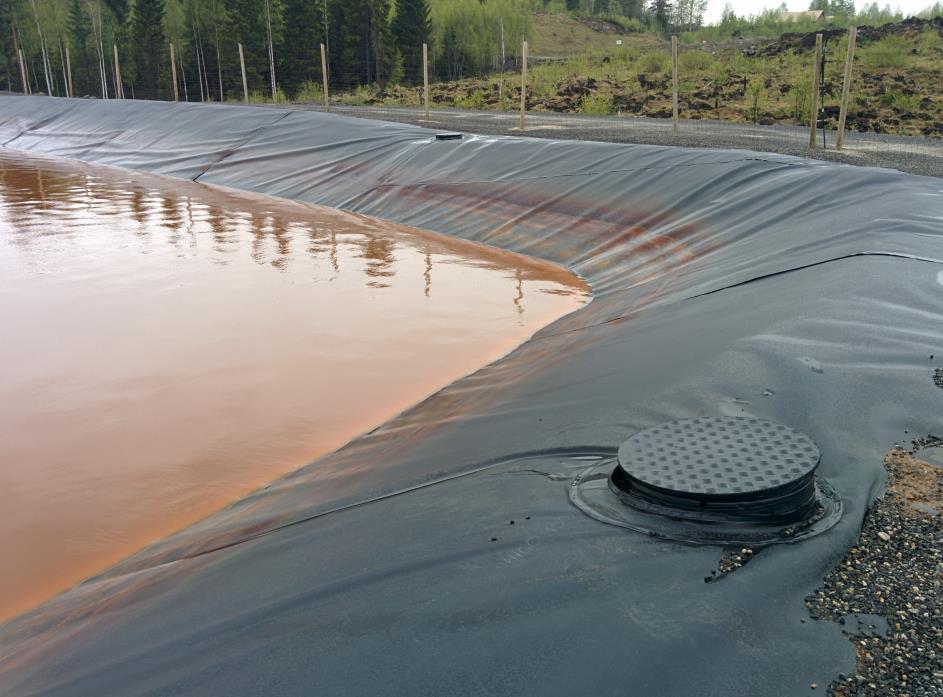

39 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto SEM3-altaan padon nurkkaus, jossa kalvo kireällä ja revennyt irti salaojakaivosta. SEM3-altaan eteläsivu.

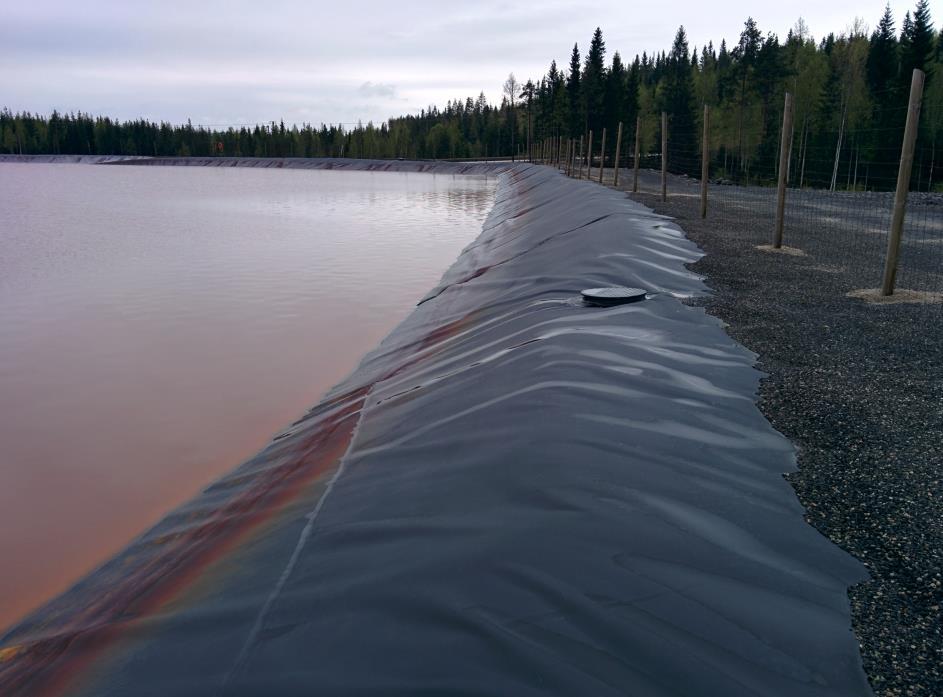

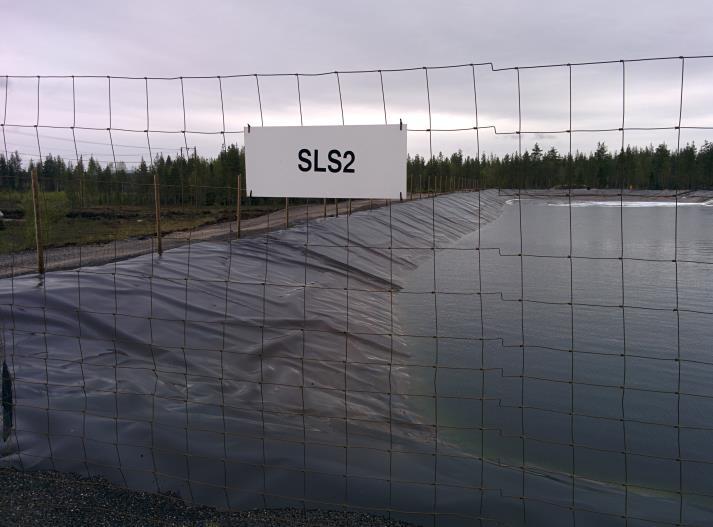

40 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto SLS2-altaan padon länsisivu.

41 Patojen määräaikaistarkastukset SEM3- ja SLS2-altaiden yhteenveto LIITE 5 Korjausraportti

42 KAITOS OY MUISTIO Talvivaarantie TUHKAKYLÄ SEM3 korjaus Altaalla on suoritettu luiskan painaumien korjaus seuraavina päivinä: Korjausta vaativia kohtia altaan rakenteessa oli 19 kappaletta. Korjaus suoritettiin avaamalla muovi- sekä bentoniittikerros ja täyttämällä painauma kivituhkalla. Uusi bentoniittimatto asennettiin alkuperäisen rakenteen mukaisesti. Korjauskohdat suljettiin ekstruusiohitsauksella ja niille suoritettiin kipinäkoe tiiviyden varmistamiseksi. KAITOS OY Ville Karppinen laadunvalvoja
