valaisinpylväät Teille, kaduille ja puistoihin

Transkriptio

1 valaisinpylväät Teille, kaduille ja puistoihin

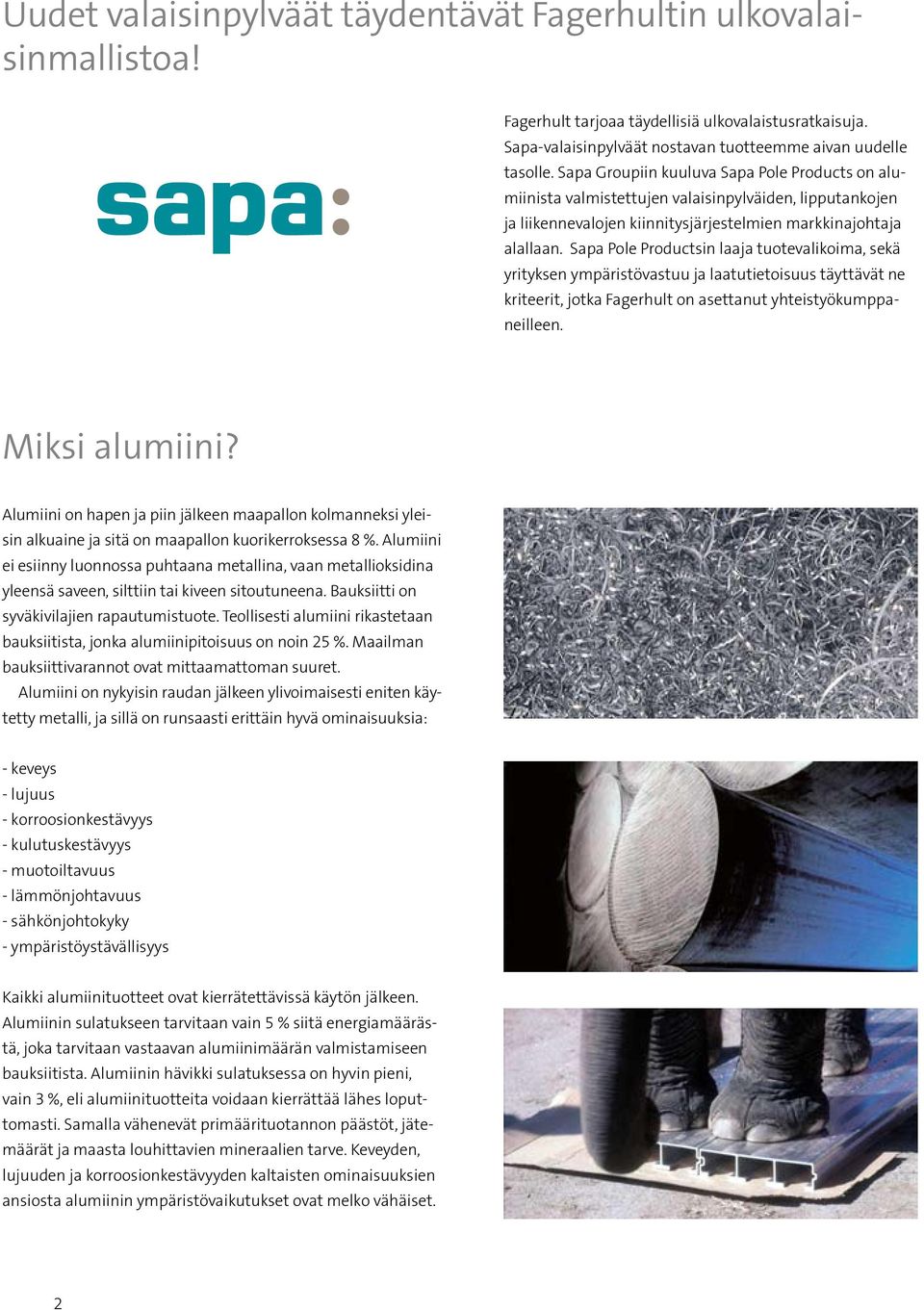

2 Uudet valaisinpylväät täydentävät Fagerhultin ulkovalaisinmallistoa! Fagerhult tarjoaa täydellisiä ulkovalaistusratkaisuja. Sapa-valaisinpylväät nostavan tuotteemme aivan uudelle tasolle. Sapa Groupiin kuuluva Sapa Pole Products on alumiinista valmistettujen valaisinpylväiden, lipputankojen ja liikennevalojen kiinnitysjärjestelmien markkinajohtaja alallaan. Sapa Pole Productsin laaja tuotevalikoima, sekä yrityksen ympäristövastuu ja laatutietoisuus täyttävät ne kriteerit, jotka Fagerhult on asettanut yhteistyökumppaneilleen. Miksi alumiini? Alumiini on hapen ja piin jälkeen maapallon kolmanneksi yleisin alkuaine ja sitä on maapallon kuorikerroksessa 8 %. Alumiini ei esiinny luonnossa puhtaana metallina, vaan metallioksidina yleensä saveen, silttiin tai kiveen sitoutuneena. Bauk siitti on syväkivilajien rapautumistuote. Teollisesti alumiini rikastetaan bauksiitista, jonka alumiinipitoisuus on noin 25 %. Maailman bauksiittivarannot ovat mittaamattoman suuret. Alumiini on nykyisin raudan jälkeen ylivoimaisesti eniten käytetty metalli, ja sillä on runsaasti erittäin hyvä ominaisuuksia: - keveys - lujuus - korroosionkestävyys - kulutuskestävyys - muotoiltavuus - lämmönjohtavuus - sähkönjohtokyky - ympäristöystävällisyys Kaikki alumiinituotteet ovat kierrätettävissä käytön jälkeen. Alumiinin sulatukseen tarvitaan vain 5 % siitä energiamäärästä, joka tarvitaan vastaavan alumiinimäärän valmistamiseen bauksiitista. Alumiinin hävikki sulatuksessa on hyvin pieni, vain 3 %, eli alumiinituotteita voidaan kierrättää lähes loputtomasti. Samalla vähenevät primäärituotannon päästöt, jätemäärät ja maasta louhittavien mineraalien tarve. Keveyden, lujuuden ja korroosionkestävyyden kaltaisten ominaisuuksien ansiosta alumiinin ympäristövaikutukset ovat melko vähäiset. 2

3 5 % 95 % Uudet valaisinpylväät valmistetaan 95 % kierrätetystä alumiinista. Ympäristöä ajatellen Uudet valaisinpylväät valmistetaan 95 % kierrätetystä alumiinista. Materiaali on 100 % kierrätettävää ja sitä voidaan käyttää yhä uudelleen ja uudelleen laadun kärsimättä. Kun valmistusprosessissa käytetään kierrätysalumiinia, myös hiilidioksidipäästöt saadaan minimoitua. Alumiinista valmistetun pylvään käyttöikä on erittäin pitkä. Jos maan alle jäävä pylvään tyviosa on asennettu huolellisesti, ja se saa olla rauhassa, sen käyttöikä voi yltää helposti jopa 45 vuoteen. Pylväät täyttävät sovellettavan EN-40-standardin määräykset. Alumiinin ominaispaino on 33 % teräksen ominaispainosta. Lisäksi alumiinipylväiden valmistukseen tarvitaan huomattavasti vähemmän materiaalia. Patentoidun vahvikeprofiilin (VT5+) ansiosta Sapa-pylväiden tyven läpimitta on pienempi kuin muiden markkinoilla olevien pylväiden. Siksi uudet pylväät ovat jopa 20 % kevyempiä. Kaikki tuotteet on lisäksi sertifioitu standardien ISO 9001 ja ISO mukaisesti, ja niillä on CE-merkintä. 3

4 Lieriöpylväs Lieriönmuotoinen suora pylväs valmistetaan saumattomasta alumiiniputkesta, ja siitä on saatavana useita eri versioita. Tämän pylväsmallin läpimitta on sama tyvestä pylvään päähän asti. Pylväiden vakiopintakäsittelynä on joko harjattu alumiini tai maalattu alumiininharmaa tai antrasiitinharmaa. Tilauksesta pylväät voidaan myös anodisoida tai maalata asiakkaan toivomalla RAL-värillä. Pylväässä on päälle hitsattu vahvikeprofiili VT5+ sekä päälle hitsattu liukukisko, johon on asennettu kaksi M6x16-liukumutteria ja M8-maadoituspultti. Pylvään huoltoluukussa on vakiona kaksi kolmikulmaista 10 mm lukkoa. Maanpinnan alapuolelle jäävän osan päällä on kaksikerroksinen musta tai harmaa PVC-korroosionsuojateippi (koskee pylväitä, jotka asennetaan jalustaan tai valuankkuriin). Pylväissä on sisäpuolinen asennusrengas kiinnityslaippaan asennusta varten. Alumiiniseos täyttää standardin SS-EN AW-6060 määräykset. Pylväät ovat CO 2 -neutraaleja. Kaikki pylväät on CE-hyväksyttyjä ja tarkastettu standardin SS-EN mukaan. Pylvään pää Ø P 150 mm Lieriöpylväs kiinnityslaippaan Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa , , (malliin Alabama) 12, , (malliin Alabama) 13, (malliin Scheherazade) 20, , (malliin Scheherazade) 23, , , , Erikoispituudet xxx xxx xxx Lieriöpylväs pylväsjalustaan tai valuankkuriin Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa , , (malliin Alabama) 14, , (malliin Alabama) 15, (malliin Scheherazade) 23, , (malliin Scheherazade) 25, , , , Erikoispituudet xxx xxx xxx Teippaus Kokonaispituus Pylväs Ø Mittapiirustus esittää pylvään asennusta jalustaan tai valuankkuriin. Kun käytetään kiinnityslaippaa, maanpinnan alapuolella oleva osa jää pois. Teippausta ei myöskään käytetä kiinnityslaippa-asennuksessa. 4

5 Olakepylväs Olakepylväs valmistetaan saumattomasta alumiiniputkesta, ja siitä on saatavana useita versioita. Pylvään läpimitta kapenee portaittain pylvään päätä kohti. Pylväiden vakiopintakäsittelynä on joko harjattu alumiini tai maalattu alumiininharmaa tai antrasiitinharmaa. Tilauksesta pylväät voidaan myös anodisoida tai maalata asiakkaan toivomalla RAL-värillä. Pylväässä on päälle hitsattu vahvikeprofiili VT5+ sekä päälle hitsattu liukukisko, johon on asennettu kaksi M6x16-liukumutteria ja M8-maadoituspultti. Pylvään huoltoluukussa on vakiona kaksi kolmikulmaista 10 mm lukkoa. Maanpinnan alapuolelle jäävän osan päällä on kaksikerroksinen musta tai harmaa PVC-korroosionsuojateippi (koskee pylväitä, jotka asennetaan jalustaan tai valuankkuriin). Pylväissä on sisäpuolinen asennusrengas kiinnityslaippaan asennusta varten. Alumiiniseos täyttää standardin SS-EN AW-6060 määräykset. Pylväät ovat CO 2 -neutraaleja. Kaikki pylväät on CE-hyväksyttyjä ja tarkastettu standardin SS-EN mukaan. Pylvään pää Ø P 60 mm Olakepylväs kiinnityslaippaan Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa , , , , , , , Erikoispituudet xxx xxx xxx Olakepylväs pylväsjalustaan tai valuankkuriin Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa , , , , , , , Erikoispituudet xxx xxx xxx Kokonaispituus Pylväs Ø Teippaus Mittapiirustus esittää pylvään asennusta jalustaan tai valuankkuriin. Kun käytetään kiinnityslaippaa, maanpinnan alapuolella oleva osa jää pois. Teippausta ei myöskään käytetä kiinnityslaippa-asennuksessa. 5

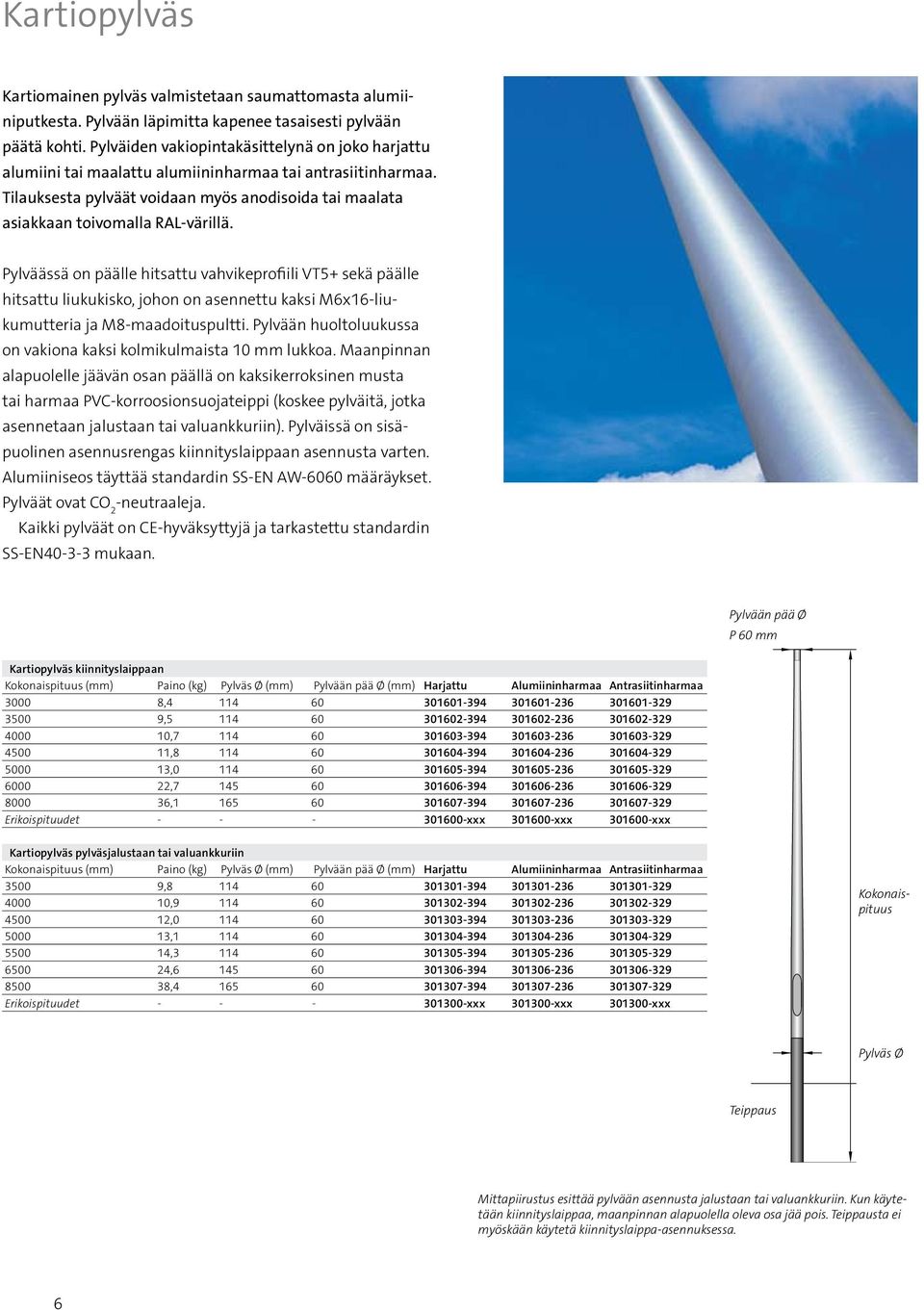

6 Kartiopylväs Kartiomainen pylväs valmistetaan saumattomasta alumiiniputkesta. Pylvään läpimitta kapenee tasaisesti pylvään päätä kohti. Pylväiden vakiopintakäsittelynä on joko harjattu alumiini tai maalattu alumiininharmaa tai antrasiitinharmaa. Tilauksesta pylväät voidaan myös anodisoida tai maalata asiakkaan toivomalla RAL-värillä. Pylväässä on päälle hitsattu vahvikeprofiili VT5+ sekä päälle hitsattu liukukisko, johon on asennettu kaksi M6x16-liukumutteria ja M8-maadoituspultti. Pylvään huoltoluukussa on vakiona kaksi kolmikulmaista 10 mm lukkoa. Maanpinnan alapuolelle jäävän osan päällä on kaksikerroksinen musta tai harmaa PVC-korroosionsuojateippi (koskee pylväitä, jotka asennetaan jalustaan tai valuankkuriin). Pylväissä on sisäpuolinen asennusrengas kiinnityslaippaan asennusta varten. Alumiiniseos täyttää standardin SS-EN AW-6060 määräykset. Pylväät ovat CO 2 -neutraaleja. Kaikki pylväät on CE-hyväksyttyjä ja tarkastettu standardin SS-EN mukaan. Pylvään pää Ø P 60 mm Kartiopylväs kiinnityslaippaan Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa , , , , , , , Erikoispituudet xxx xxx xxx Kartiopylväs pylväsjalustaan tai valuankkuriin Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa , , , , , , , Erikoispituudet xxx xxx xxx Kokonaispituus Pylväs Ø Teippaus Mittapiirustus esittää pylvään asennusta jalustaan tai valuankkuriin. Kun käytetään kiinnityslaippaa, maanpinnan alapuolella oleva osa jää pois. Teippausta ei myöskään käytetä kiinnityslaippa-asennuksessa. 6

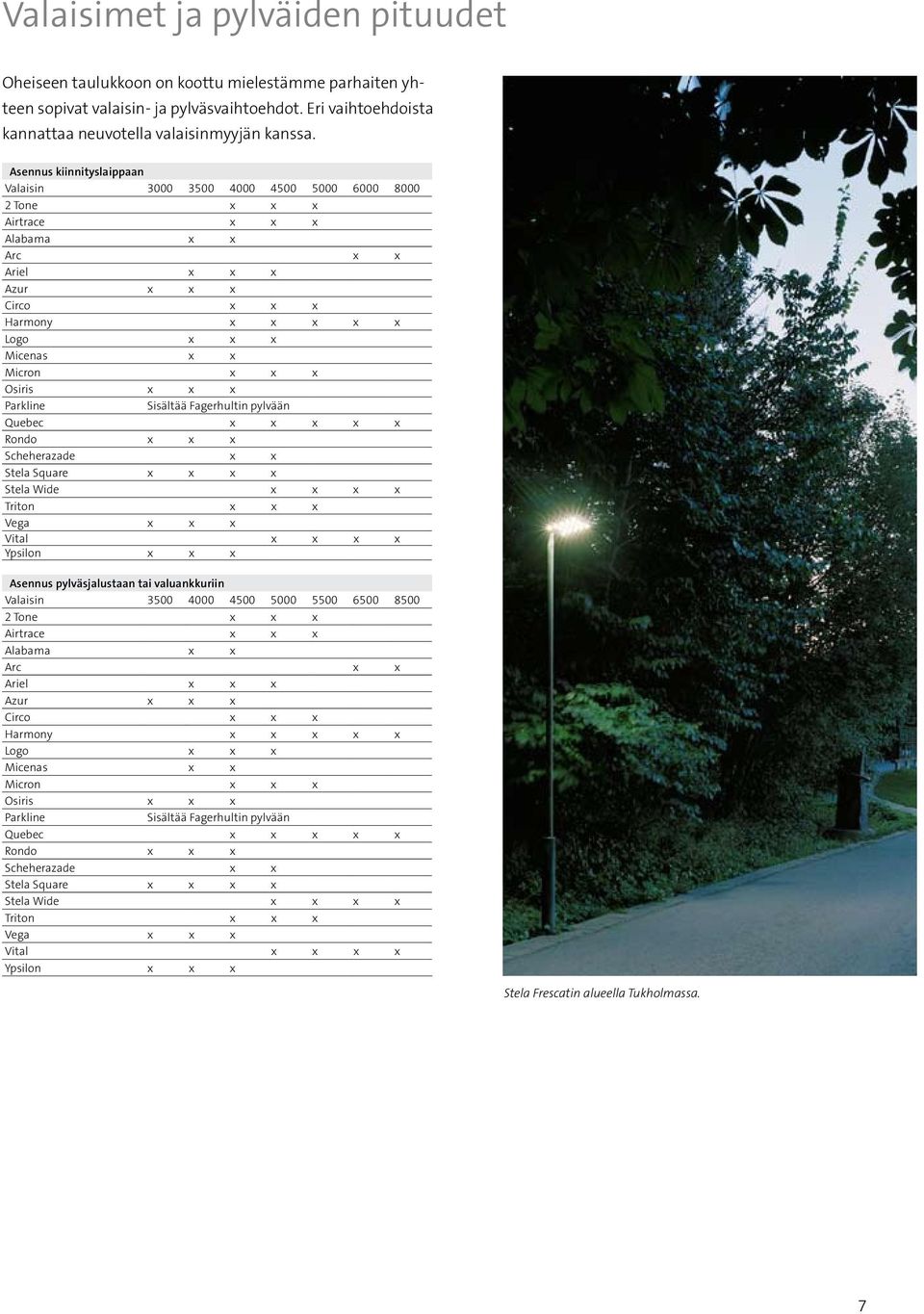

7 Valaisimet ja pylväiden pituudet Oheiseen taulukkoon on koottu mielestämme parhaiten yhteen sopivat valaisin- ja pylväsvaihtoehdot. Eri vaihtoehdoista kannattaa neuvotella valaisinmyyjän kanssa. Asennus kiinnityslaippaan Valaisin Tone x x x Airtrace x x x Alabama x x Arc x x Ariel x x x Azur x x x Circo x x x Harmony x x x x x Logo x x x Micenas x x Micron x x x Osiris x x x Parkline Sisältää Fagerhultin pylvään Quebec x x x x x Rondo x x x Scheherazade x x Stela Square x x x x Stela Wide x x x x Triton x x x Vega x x x Vital x x x x Ypsilon x x x Asennus pylväsjalustaan tai valuankkuriin Valaisin Tone x x x Airtrace x x x Alabama x x Arc x x Ariel x x x Azur x x x Circo x x x Harmony x x x x x Logo x x x Micenas x x Micron x x x Osiris x x x Parkline Sisältää Fagerhultin pylvään Quebec x x x x x Rondo x x x Scheherazade x x Stela Square x x x x Stela Wide x x x x Triton x x x Vega x x x Vital x x x x Ypsilon x x x Stela Frescatin alueella Tukholmassa. 7

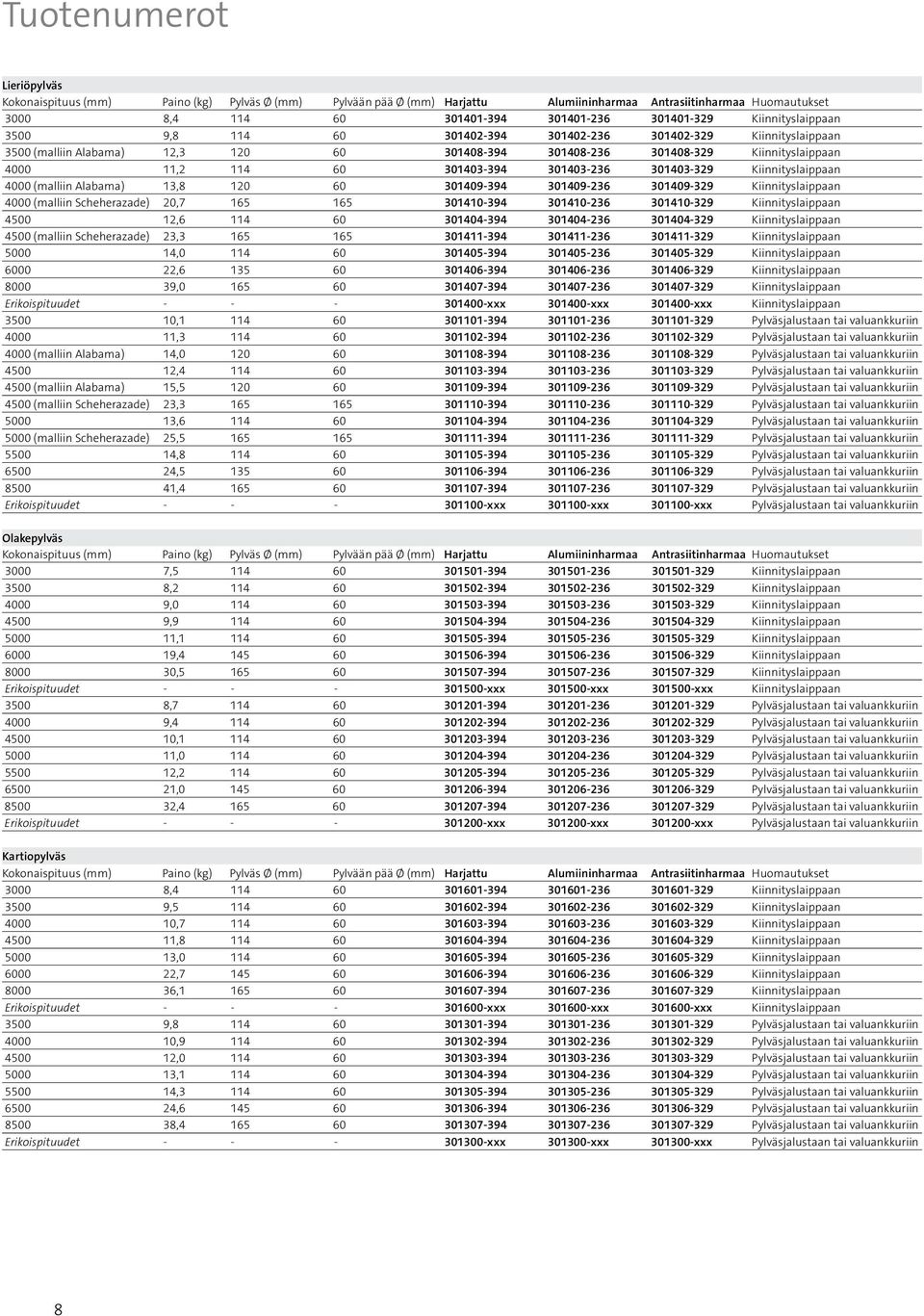

8 Tuotenumerot Lieriöpylväs Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa Huomautukset , Kiinnityslaippaan , Kiinnityslaippaan 3500 (malliin Alabama) 12, Kiinnityslaippaan , Kiinnityslaippaan 4000 (malliin Alabama) 13, Kiinnityslaippaan 4000 (malliin Scheherazade) 20, Kiinnityslaippaan , Kiinnityslaippaan 4500 (malliin Scheherazade) 23, Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan Erikoispituudet xxx xxx xxx Kiinnityslaippaan , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin 4000 (malliin Alabama) 14, Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin 4500 (malliin Alabama) 15, Pylväsjalustaan tai valuankkuriin 4500 (malliin Scheherazade) 23, Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin 5000 (malliin Scheherazade) 25, Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin Erikoispituudet xxx xxx xxx Pylväsjalustaan tai valuankkuriin Olakepylväs Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa Huomautukset , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan Erikoispituudet xxx xxx xxx Kiinnityslaippaan , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin Erikoispituudet xxx xxx xxx Pylväsjalustaan tai valuankkuriin Kartiopylväs Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa Huomautukset , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan , Kiinnityslaippaan Erikoispituudet xxx xxx xxx Kiinnityslaippaan , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin , Pylväsjalustaan tai valuankkuriin Erikoispituudet xxx xxx xxx Pylväsjalustaan tai valuankkuriin 8

9 Sanastoa Kokonaispituus Kokonaispituudella tarkoitetaan pylvään koko pituutta maanpinnan alle jäävä osa mukaan lukien, ellei muuta ilmoiteta. Suorassa lieriöpylväässä on lisäksi laskettava mukaan pylvään pää, 150 mm. Valopistekorkeus (LPH) Valopistekorkeus tarkoittaa etäisyyttä maanpinnasta pylvääseen kiinnitetyn valaisimen alareunaan. Korroosiosuojateippi Pylväsjalustaan ja valuankkuriin kiinnitettävät pylväät on suojattu PVC-teipillä, joka ulottuu pylvään alareunasta 750 mm korkeuteen. Teippi suojaa maapinnan alle jäävää pylvään osaa korroosiolta. Anodisointi Anodisointi on alumiinin pintakäsittely, joka lisää alumiinin luontaista korroosionkestävyyttä ja kestoikää. Anodisoitu pinta on kova ja kulutusta kestävä, joten se sopii hyvin vaativiin ympäristöolosuhteisiin. Lukittava huoltoluukku Huoltoluukussa on kaksi lukkoa, ja luukun avaamiseen tarvitaan kolmikulmainen avain, joka toimitetaan pylvään mukana. Tuulialueet Kaikki pylväät on mitoitettu standardin SS-EN40 mukaisesti kestämään tuulta, jonka nopeus on 24 m/s. Laskennallinen arvo on toteutettu kaikkein vaativimmissa valaisimissa kaksoisvartta käyttämällä. Tuulialue 24 m/s kattaa suurimman osan Suomea. CO 2 -neutraalit tuotteet Tuotteet, joiden kasvihuonekaasut on minimoitu ja/tai kompensoitu niin, että ne eivät synnytä koko tuotantovaiheen, käytön ja käytön jälkeisen työstämisen aikana lainkaan hiilidioksidipäästöjä eivätkä siten edistä kasvihuoneilmiötä. Pylväsjalustat Suomessa käytettäviä, ja Fagerhultin pylväisiin sopivia jalustoja löytyy oheisesta taulukosta. Pylväsjalustat ja niiden lisävarus teet hankitaan valaisintukkuliikkeestä. Lisätietoja: Sähkö-Jokinen Oy. Pylväsjalustat SSTL-numero Tyyppi Pylvään halkaisija Suosituskorkeus (mm) Kokonaiskorkeus h (mm) ± 20 mm Asennussyvyys u (mm) ±10 mm Paino (kg) SJ SJ SJ SJ-3* *Käytetaan kaksoisvarren ja/tai painavien valaisimien kanssa. 9

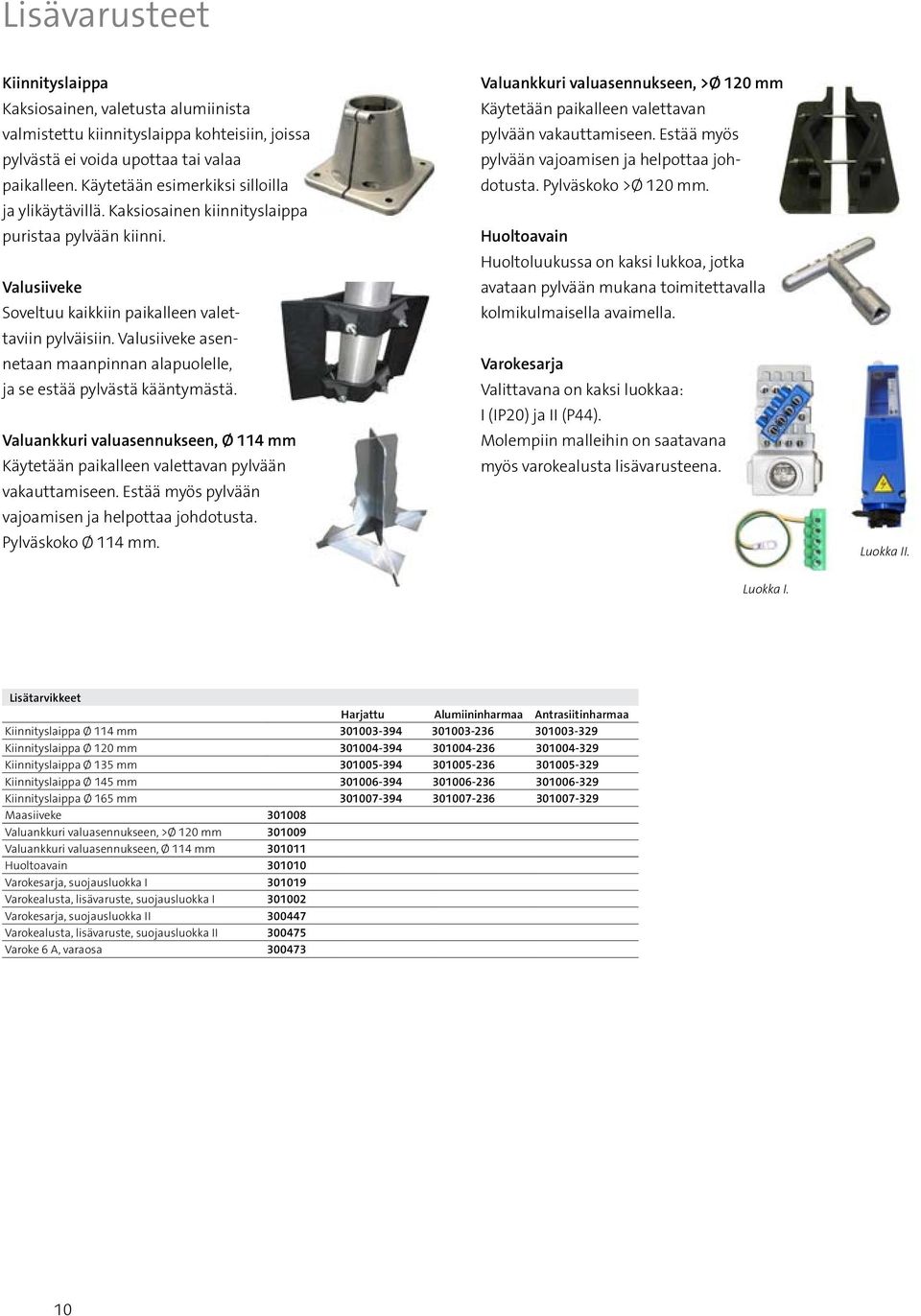

10 Lisävarusteet Kiinnityslaippa Kaksiosainen, valetusta alumiinista valmistettu kiinnityslaippa kohteisiin, joissa pylvästä ei voida upottaa tai valaa paikalleen. Käytetään esimerkiksi silloilla ja ylikäytävillä. Kaksiosainen kiinnityslaippa puristaa pylvään kiinni. Valusiiveke Soveltuu kaikkiin paikalleen valettaviin pylväisiin. Valusiiveke asennetaan maanpinnan alapuolelle, ja se estää pylvästä kääntymästä. Valuankkuri valuasennukseen, Ø 114 mm Käytetään paikalleen valettavan pylvään vakauttamiseen. Estää myös pylvään vajoamisen ja helpottaa johdotusta. Pylväskoko Ø 114 mm. Valuankkuri valuasennukseen, >Ø 120 mm Käytetään paikalleen valettavan pylvään vakauttamiseen. Estää myös pylvään vajoamisen ja helpottaa johdotusta. Pylväskoko >Ø 120 mm. Huoltoavain Huoltoluukussa on kaksi lukkoa, jotka avataan pylvään mukana toimitettavalla kolmikulmaisella avaimella. Varokesarja Valittavana on kaksi luokkaa: I (IP20) ja II (P44). Molempiin malleihin on saatavana myös varokealusta lisävarusteena. Luokka II. Luokka I. Lisätarvikkeet Harjattu Alumiininharmaa Antrasiitinharmaa Kiinnityslaippa Ø 114 mm Kiinnityslaippa Ø 120 mm Kiinnityslaippa Ø 135 mm Kiinnityslaippa Ø 145 mm Kiinnityslaippa Ø 165 mm Maasiiveke Valuankkuri valuasennukseen, >Ø 120 mm Valuankkuri valuasennukseen, Ø 114 mm Huoltoavain Varokesarja, suojausluokka I Varokealusta, lisävaruste, suojausluokka I Varokesarja, suojausluokka II Varokealusta, lisävaruste, suojausluokka II Varoke 6 A, varaosa

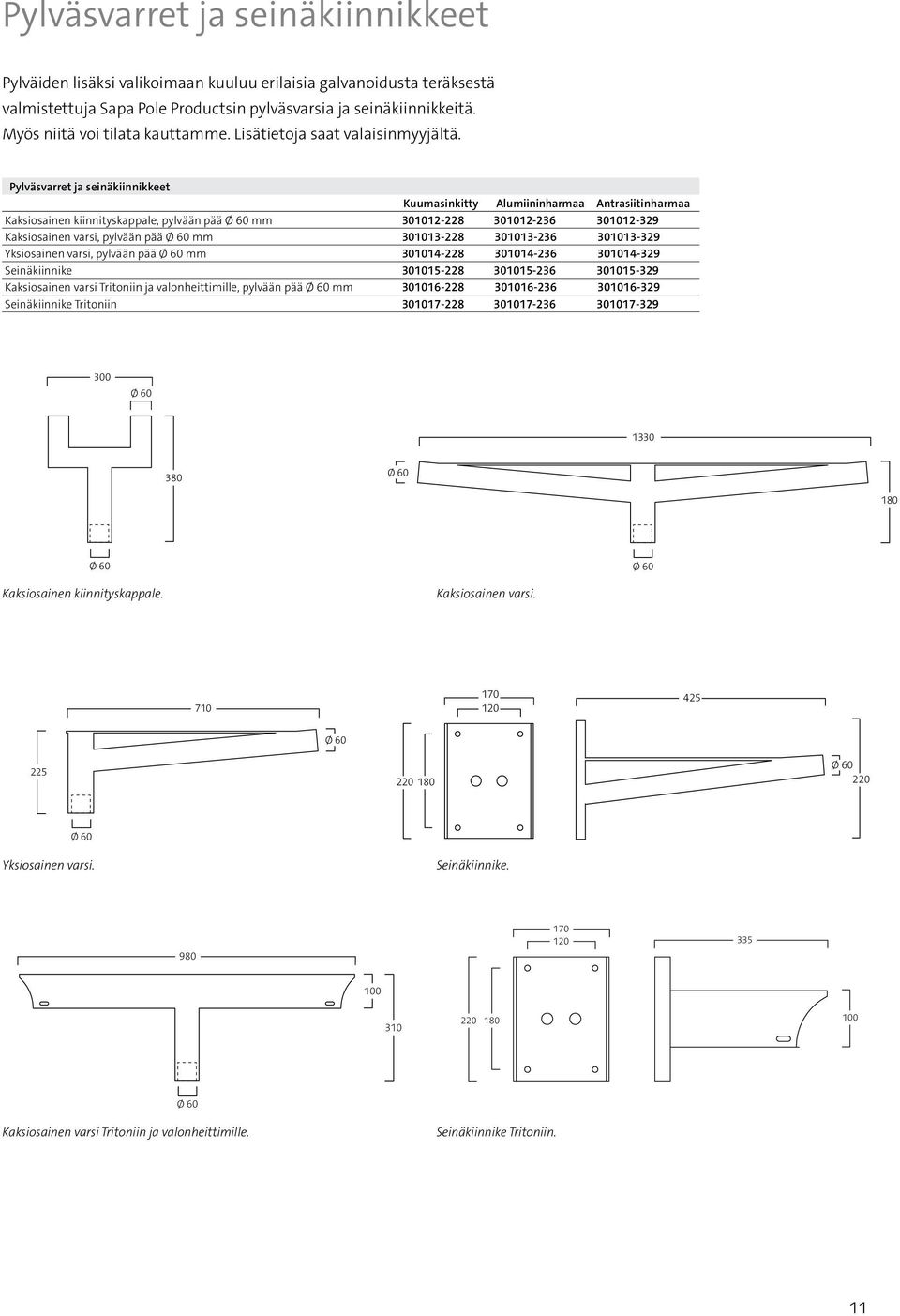

11 Pylväsvarret ja seinäkiinnikkeet Pylväiden lisäksi valikoimaan kuuluu erilaisia galvanoidusta teräksestä valmistettuja Sapa Pole Productsin pylväsvarsia ja seinäkiinnikkeitä. Myös niitä voi tilata kauttamme. Lisätietoja saat valaisinmyyjältä. Pylväsvarret ja seinäkiinnikkeet Kuumasinkitty Alumiininharmaa Antrasiitinharmaa Kaksiosainen kiinnityskappale, pylvään pää Ø 60 mm Kaksiosainen varsi, pylvään pää Ø 60 mm Yksiosainen varsi, pylvään pää Ø 60 mm Seinäkiinnike Kaksiosainen varsi Tritoniin ja valonheittimille, pylvään pää Ø 60 mm Seinäkiinnike Tritoniin Ø Ø Ø 60 Ø 60 Kaksiosainen kiinnityskappale. Kaksiosainen varsi Ø Ø Ø 60 Yksiosainen varsi. Seinäkiinnike Ø 60 Kaksiosainen varsi Tritoniin ja valonheittimille. Seinäkiinnike Tritoniin. 11

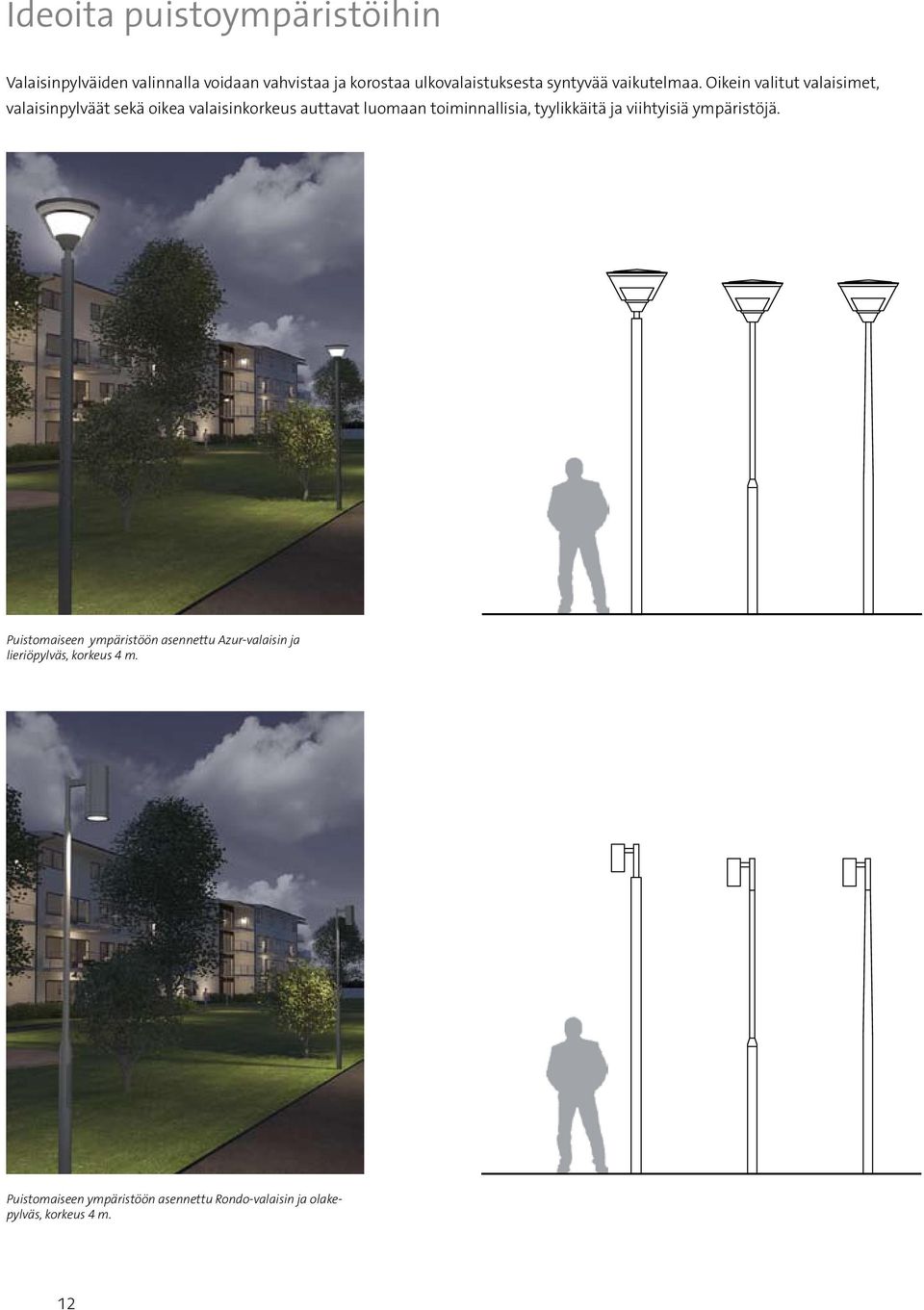

12 Ideoita puistoympäristöihin Valaisinpylväiden valinnalla voidaan vahvistaa ja korostaa ulkovalaistuksesta syntyvää vaikutelmaa. Oikein valitut valaisimet, valaisinpylväät sekä oikea valaisinkorkeus auttavat luomaan toiminnallisia, tyylikkäitä ja viihtyisiä ympäristöjä. Puistomaiseen ympäristöön asennettu Azur-valaisin ja lieriöpylväs, korkeus 4 m. Puistomaiseen ympäristöön asennettu Rondo-valaisin ja olakepylväs, korkeus 4 m. 12

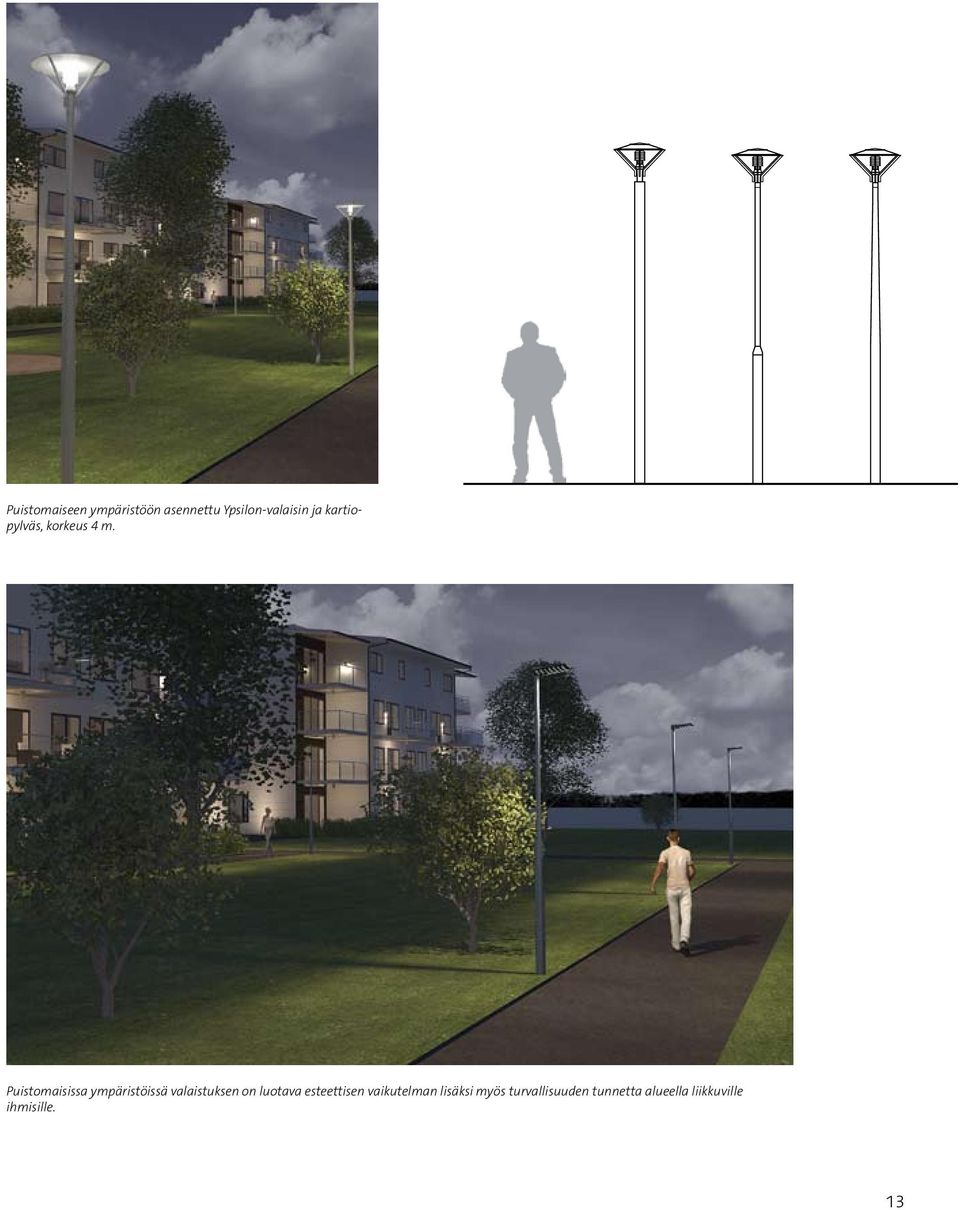

13 Puistomaiseen ympäristöön asennettu Ypsilon-valaisin ja kartiopylväs, korkeus 4 m. Puistomaisissa ympäristöissä valaistuksen on luotava esteettisen vaikutelman lisäksi myös turvallisuuden tunnetta alueella liikkuville ihmisille. 13

14 Ideoita katuvalaistukseen Katuvalaisimeksi asennettu Stela ja kartiopylväs, korkeus 6,5 m. Katuvalaisimeksi asennettu Triton ja lieriöpylväs, korkeus 6,5 m. 14

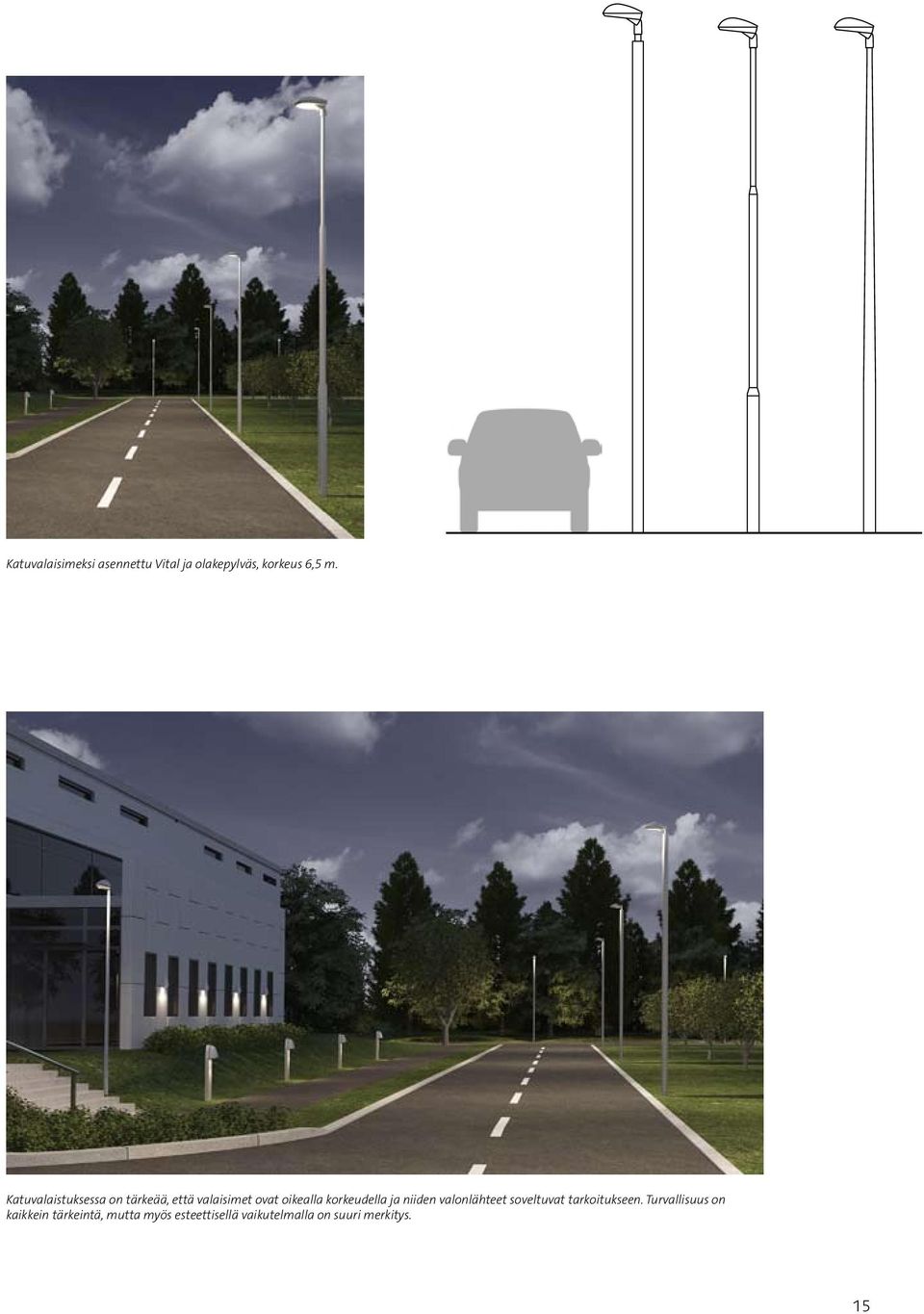

15 Katuvalaisimeksi asennettu Vital ja olakepylväs, korkeus 6,5 m. Katuvalaistuksessa on tärkeää, että valaisimet ovat oikealla korkeudella ja niiden valonlähteet soveltuvat tarkoitukseen. Turvallisuus on kaikkein tärkeintä, mutta myös esteettisellä vaikutelmalla on suuri merkitys. 15

16 produced by fagerhults belysning ab etelä-suomi myynti ja valaisingalleria Fagerhult Oy Pasilankatu 14, Helsinki Puh: Fax: Fagerhult kehittää, valmistaa ja markkinoi valaisimia ja valaistusratkaisuja julkisiin tiloihin, kuten toimistoihin, kouluihin, teollisuudelle ja sairaaloille. Painotamme tuotekehityksessä tuotteiden toimivuutta, muotoilua, monipuolisuutta sekä energiaa säästävia ratkaisuja. Fagerhult on osa Fagerhult-konsernia, joka kuuluu Euroopan johtaviin valaistusalan ryhmittymiin. Konsernilla on toimintaa yli 15 maassa. AB Fagerhultin osake noteerataan Nasdaq OMX:n Pohjoismaisessa pörssissä Tukholmassa. Keski-suomi myynti ja näyttely Fagerhult Oy Pyhäranta 7 D Tampere Puh: Fax: pohjois-suomi myynti ja näyttely Fagerhult Oy Sepänkatu Oulu Puh: Fax: FI
