outdoor lighting solutions Luettelo

Transkriptio

1 outdoor lighting solutions Luettelo

2 Nykyaikaista ulkovalaistusta valoisiin hetkiin Me tiedämme, että yksi hetki voi muuttaa kaiken valoisammaksi. Ulkovalaistuksella on suuri merkitys pohjoismaissa. Hyvin suunniteltuna se on toiminnallista, näyttää tietä, ja luo turvallisuudentunnetta ihmisille silloin, kun aurinko on jo laskenut. Teknisen osaamisen ja kokemuksen avulla pystymme tarjoamaan energiatehokkaita ja kestäviä valaistusratkaisuja kaikentyyppisiin ulkovalaistuskohteisiin, unohtamatta muotoilua, ympäristötekijöitä ja valaistuksen inhimillisiä vaikutuksia. Näillä periaatteilla haluamme tarjota teille täydellisen ulkovalaisinmalliston, josta löytyy kokonaisratkaisuja kaikentyyppisiin valaistusprojekteihin teille, kaduille, puistoihin, julkisivuvalaistukseen ja lähialueille elämän valoisiin hetkiin.

3 Laaja tuotevalikoima Fagerhult tekee yhteistyötä italialaisen Simeksen ja espanjalaisen Indalin kanssa. Simes on Euroopan johtavia arkkitehtonisten ulkovalaisimien valmistajia. Indal on Espanjan suurin ja yksi Euroopan neljästä suuresta ulkovalaisinvalmistajasta. Näin pystymme yhdessä omien tuotteidemme kanssa tarjoamaan markkinoiden laajimman ulkovalaisinmalliston.

4 Vital, s

5 Sisältö seinä- ja kattovalaisimet Seinä- ja kattovalaisimet pinta-asennukseen ja upotettavaksi. 40 maahan upotettavat valaisimet Maahan upotettavat valaisimet kulkuväylille, sisäänkäynteihin ja korostusvalaistukseen valonheittimet Valonheittimet rakennusten ja erilaisten yksityiskohtien valaisemiseen pollarit Pollarit kulkuväylien, puistojen ym. valaisuun lähiympäristöt Toiminnalliset ja arkkitehtoniset pylväsvalaisimet puistoihin, kävely- ja pyöräteille, kaduille ja pysäköintialueille. 8 4 katu- ja tievalaistus Pylväsvalaisimet kaduille ja teille. 40 ripustettavat valaisimet Ripustettavat valaisimet katu- ja tievalaistukseen tunnelivalaistus Erityisesti tunneleihin sopivat valaisimet lisävarusteet ja ideoita ulkovalaistukseen Pylväät, valaisivarret, muut lisävarusteet sekä ideoita ulkovalaistukseen. 64 tekniikka Tekniset tiedot ja valonlähteet Luettelon on julkaissut Fagerhults Belysning AB. Pidätämme itsellemme oikeuden mahdollisiin tuote- ja teknisiin muutoksiin ilman ennakkoilmoitusta.

6 Ypsilon, s. 2.

7 Seinä- ja kattovalaisimet seinä- ja kattovalaisimet Monipuolinen seinä- ja kattovalaisinmallistomme tarjoaa runsaasti vaihtoehtoja erilaisiin ympäristöihin. Azur, s Bernini, s Bianca, s. 0. Eos, s. 2. Klippan, s. 4. Megablinker, s. 6. Rotating LED tube, s. 7. Nanoled, s Rondo W, s Rondo Twin, s. 22. Rondo Twin MT, s. 2. Vik, s Cover, s. 26. Parkline, s. 27. Robust, s. 28. Triton, s. 29. Stockholm 70, s. 0. Stockholm, s. 2. Vega, s. 4. Ypsilon, s.. Azur, s Rondo R, s Rondo C, s

8 Azur Seinävalaisin Azur on monipuolinen tuotesarja, jonka valaisimet sopivat mitä erilaisimpiin projekteihin. Sarjan valaisimet tuottavat miellyttävän dynaamista vertikaalitason valoa. Azur-seinävalaisin luo häikäisemätöntä ja miellyttävää suoraa valaistusta. Azur kattovalaisimet, s Azur pollarit, s Azur pylväsvalaisimet, s

9 Azur Seinävalaisin Asennus Seinäpintaan asennettava valaisin. Kytkentä Liitäntä x2, mm² seinäkiinnikkeessä. Kolme kiinnitysreikää. Murtoaihio pintajohdotusta varten seinäkiinnikkeen yläosassa. Kaapelin sisääntulo seinästä, katso mittapiirustus. Ei ketjutettavissa. Rakenne Runko maalattua alumiinivalua, ruuviliitokset ruostumatonta terästä. Kupu UV-kestävää kirkasta polykarbonaattia (IK0). Turvavaijeri helpottaa valonlähteen vaihtoa. Liitäntälaite valaisimessa. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Heijastin anodisoitua alumiinia (MTm). Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Tommy Govén. 28 Ø seinä- ja kattovalaisimet Azur, LED Azur, 8 W, FSM-E Azur LED LED-yksikkö, W Värilämpötila, K Valovirta, lm kg Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Azur FSM-E (GX24q,2) kg x x MTm (GU6.) x Valonlähteet W Kanta 000 K Pienloistelamppu FSM-E GX24q 82 8 GX24q2 827 Monimetallilamppu MTm 20 GU Lisätietoja valonlähteistä, katso luku Tekniikka. 7

10 Bernini Seinävalaisin Tievalaisinoptiikalla varustettu seinävalaisin erilaisiin asennuksiin. Sopii hyvin myös jalankulku- ja pyöräteille sekä pysäköintialueille. Valoa läpäisevän vaipan ansiosta valaisimen muoto erottuu myös pimeällä. Saatavana myös pylväs- ja ripustusasennukseen. Bernini pylväsvalaisimet, s Bernini ripustettavat valaisimet, s

11 Bernini Seinävalaisin Asennus Seinäpintaan asennettava valaisin. Kytkentä Liitäntä x6 mm². Rakenne Valaisimen yläosa alumiinivalua, valaisinvarsi kuumasinkittyä terästä. Seinäkiinnike alumiinia, lasin kehys maalattua polyamidia. Läpivalaistu vaippa UV-kestävää opaalipolykarbonaattia. Karkaistu tasolasi. Liitäntälaite valaisimessa. Vakioväri Alumiininharmaa (RAL 9006). Heijastin Kiiltometalloitua polykarbonaattia. Aseteltava tievalaisinoptiikka, jossa viisi eri lampun asemaa. Ylävaloaukot vaipan läpivalaisua varten. Lisätiedot Erikoistilauksesta myös tehonpuolituskytkennällä. Projektiotuulipinta 0,4 m². Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Ulf Bengtsson. Ø seinä- ja kattovalaisimet /0 W, SE-E 70/0 W, ST 00 W, SE-E 00 W, ST 70 W, ME 7 W, FSM-E Bernini FSM-E (GX24q) kg mm x Konventionaalinen liitäntälaite ME (E27) x x ) ME (E40) x MT (E27) x ) MT (E40) x SE-E (E27) x70/ SE-E (E40) x ST (E27) x70/ ST (E40) x ) Valonlähteen sytytysjännite max 2, kv. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 7 GX24q 84 Monimetallilamppu MT 70 E E Monimetallilamppu ME E E E Suurpainenatriumlamppu SE-E 0 E E E Suurpainenatriumlamppu ST 0 E E E40 82 Lisätietoja valonlähteistä, katso luku Tekniikka. Seinäkiinike H=, L=

12 Bianca Seinä- ja kattovalaisin Bianca-valaisimien valonlähteinä ovat ajankohtaiset ledit. Biancan hillitty ja huomaamaton muotoilu sopii moniin erityyppisiin valaistuskohteisiin. Bianca luo miellyttävää ja hyvin häikäisysuojattua valaistusta. Sarjaan kuuluvat seinä- ja kattovalaisimet sekä pylväsvalaisimet. Bianca pylväsvalaisimet, s

13 Bianca Seinä- ja kattovalaisin Asennus Kattopintaan, upotuskotelolla kattoon tai kiinnikkeellä seinään asennettava valaisin. Katso lisävarusteet. Erilliset kiinnikkeet EL- ja DALI-valaisimille. Kytkentä Liitäntä x2, mm². Kaksi kaapeliläpivientiä kattovalaisimen yläosassa. Rakenne Runko alumiinivalua. Kupu akryylia. Vakioväri Harmaa (RAL 902). Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Valkoinen, pyörähdyssymmetrinen heijastin. Prismahäikäisysuoja akryylia. Lisätiedot Elektroninen liitäntälaite. Seinäkiinnike ja upotuskotelo tilattava erikseen. Design Tommy Govén. 9 Ø 0 Bianca kattovalaisimet Ø 0 Bianca seinävalaisimet seinä- ja kattovalaisimet Bianca, 2000 lm Bianca seinävalaisin LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg EL DALI 8, , , , Bianca kattovalaisin LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg EL DALI 8, , , , Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM 4000 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Seinäkiinnike, EL Seinäkiinnike, DALI Upotuskotelo

14 Eos Seinävalaisin Suoraviivaisen linjakas Eos on seinään upotettava valaisinsarja. Valaisimet ovat vankkarakenteisia ja niiden valonlähteet on suojattu karkaistulla opaalilasilla. Eos on saatavana viidessä eri koossa ja useilla eri valonlähteillä varustettuna. Eos on tarkoitettu kohteisiin, missä halutaan epäsuoraa valaistusta tai muuten pehmeää kohdevalaistusta. 2

15 Eos Seinävalaisin Asennus Seinään upotettava valaisin. Rakenne Runko kahteen kertaan pulverimaalattua alumiinivalua, erinomainen korroosionkestävyys. Ruuviliitokset ruostumatonta terästä. Karkaistu opaalilasi. Kaksi läpivientiaukoa (Ø 8 0 mm) kumitiivistein. Upotuskotelo polypropyleenia. Silikonitiivisteet. Vakioväri Alumiininharmaa (RAL 9006) Musta (RAL 900). Ruosteenvärinen. Heijastin Alumiiniheijastimet. Katso lisävarusteet. Upotuskotelo tilattava erikseen. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Eos Rectangular ja Eos Square IP 6. Megaeos Square IP Eos square 9 8 Eos rectangular seinä- ja kattovalaisimet 0 20 Megaeos square cd/klm 92 cd/klm 8 cd/klm 80 cd/klm 2 cd/klm Eos Rectangular. Eos Square, W, MT Eos Square, 8 W, FSQ-I Eos Rectangular, 4.8 W, LED Eos Rectangular, 26 W, FSQ-I Megaeos Square, 70 W, MD Eos Rectangular LED LED-yksikkö, W, lm Värilämpötila., K Valovirta, lm Teho, lm/w kg Alumiininharmaa Ruosteenvärinen Musta 6.8, , Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Eos Square MT (G8.) kg Alumiininharmaa Ruosteenvärinen Musta x Konventionaalinen liitäntälaite FSQ-I (G24d2) x Eos Rectangular Konventionaalinen liitäntälaite kg Alumiininharmaa Ruosteenvärinen Musta FSQ-I (G24d) x Megaeos Square Konventionaalinen liitäntälaite MD (Rx7s) kg Alumiininharmaa Ruosteenvärinen Musta x x LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 200 K 80 L h MacAdam 4 SDCM 660 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Valonlähteet W Kanta 000 K Pienloistelamppu FSQ-I 8 G24d G24d 827 Monimetallilamppu MT G Monimetallilamppu MD 70 Rx7s 8204 Lisätietoja valonlähteistä, katso luku Tekniikka. Upotuskotelo Eos Square 4944 Upotuskotelo Eos Rectangular 4942 Upotuskotelo Megaeos Square

16 Klippan Seinävalaisin Seinään kiinnitettävä valaisin, jonka opaalipolykarbonaattikupu luo miellyttävää valaistusta. Saatavana myös pollari- ja pylväsvalaisimena. Klippan pollarit, s Klippan pylväsvalaisimet, s

17 Klippan Seinävalaisin Asennus Seinäpintaan asennettava valaisin. Klippan 20 -valaisimessa on pyöreä seinäkiinnike, jossa on kolme kiinnitysreikää, jako 20. Klippan 00 -valaisimessa on neljä kiinnitysreikää. Kytkentä Liitäntä x2, mm². Rakenne Runko alumiinivalua, varsi alumiinia. Alta avoin kupu iskun- ja UV-kestävää opaaliakryylia (Klippan 20) tai UV-kestävää opaalipolykarbonaattia (Klippan 00). Lampun suojakupu lasia. Liitäntälaite seinäkiinnikkeessä. Vakioväri Harmaa (RAL 902). Lisätiedot Konventionaalinen liitäntälaite. Design Torbjörn Eliasson. 0 Ø 20 Klippan Ø 00 Klippan Ø seinä- ja kattovalaisimet 70 W, ME Klippan Konventionaalinen liitäntälaite kg mm Klippan 20 Klippan 00 FSM-I (Gx24d2) x ME (E27) x ) SE-E (E27) x70/ ) Valonlähteen sovelluttava alta avoimeen valaisimeen. Klippan 20 Klippan 00 Kulmakiinnike, K=288 (malliin 2026) 2022 Kulmakiinnike, K=4 (malliin 2026) 2089 Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-I 8 Gx24d2 82 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 0 E E Lisätietoja valonlähteistä, katso luku Tekniikka.

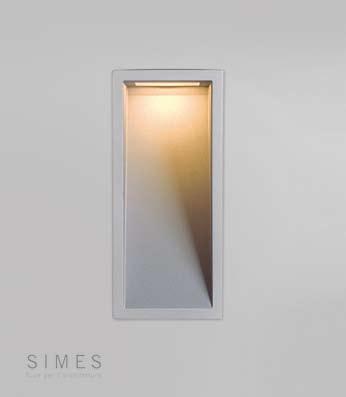

18 Megablinker Seinä- ja kattovalaisin Asennus Seinään upotettava valaisin. Rakenne Runko alumiinivalua, erinomainen korroosionkestävyys. Kaksinkertainen, UV-kestävä pulverimaalaus. Ruuviliitokset ruostumatonta terästä. Alumiiniheijastimet. Etsattu ja karkaistu tasolasi. Kytkentä x, mm² kumikaapelilla. Ei ketjutettavissa. Silikonitiivisteet. Vakioväri Alumiininharmaa (RAL 9006). Ruosteenvärinen. Katso lisävarusteet. Upotuskotelo tilattava erikseen Megablinker ruosteenvärinen. 268 cd/klm Megablinker, LED, 660 K 0 m 0 m Megablinker, LED, 660 K Megablinker LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Alumiininharmaa Ruosteenvärinen 9.2, , , 270 Sininen Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 200 K 80 L h MacAdam 4 SDCM 660 K 80 L h MacAdam 4 SDCM Sininen - L h - Lisätietoja ledeistä, katso luku Tekniikka. Megablinker MT (G8.) kg Alumiininharmaa Ruosteenvärinen x Upotuskotelo Megablinker-seinävalaisimelle Valonlähteet W Kanta 000 K Monimetallilamppu MT G Lisätietoja valonlähteistä, katso luku Tekniikka. 6

19 Rotating LED tube Seinävalaisin Asennus Katto- tai seinäpintaan asennettava valaisin. Kytkentä Valaisimessa kiinteä kumikaapeli pikaliittimellä. Rakenne Kiinnike anodisoitua alumiinia. Ruuviliitokset ruostumaton terästä. Runko UV-kestävää polykarbonaattia, paksuus, mm. Rungossa kaksi erilaista pintaa, kirkas ja rihlattu. Valaisin lyhennettävissä haluttuun pituuteen 0 cm välein. Pääty- ja liitoskappaleet läpikuultavaa silikonia. Silikonitiivisteet. Vakioväri Anoidisoitu alumiini. Muuntaja tilattava erikseen 24 V:n versioon. Katso lisävarusteet. 48 Ø seinä- ja kattovalaisimet cd/klm Mukautuva pituus. Rotating LED tube, 4000 K Rotating LED tube LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg V Valokeila, C 0: 06, C 90: 04 ) 2, Suojausluokka III , Suojausluokka II RGB Suojausluokka III Ajankohtaista tietoa ledien tehoista ja valovirroista, katso ) Katso luku Tekniikka s. 67. LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 4000 K 80 L h MacAdam 4 SDCM RGB - L h - Lisätietoja ledeistä, katso luku Tekniikka. 00 W PWM ohjain RGB-valaisimelle 494 Liitoskappale jonoasennukseen, RGB-versio Liitoskappale jonoasennukseen, valkoinen LED (24 V ja 20 V) Seinäkiinnike 4890 Kauko-ohjain DMX-ohjaukseen. Infrapunakauko-ohjain DMX-ohjaimelle DMX-ohjain. Seinäasennus, RGB-valaisimiin. Voidaan ohjata kahta valaisinryhmää (ei synkronoidusti) W muuntaja, IP 67, 20/24 V W ohjain, 0 V tai painikeohjaus 20/24 V

20 Nanoled Seinä- ja kattovalaisin Joustava Nanoled on tehokkaasti muotoiltu, ja se tarjoaa lähes rajattomasti mahdollisuuksia. Nanoled sopii hyvin mitä erilaisimpiin ympäristöihin. Se voidaan asentaa maahan, seinälle tai upottaa downlightvalaisimeksi kattoon. Minimalistisesta koostaan huolimatta Nanoled on erittäin kestävä valaisin, koska valaisimen koristekehys on integroitu valaisinrunkoon. Nanoled maahan upotettavat valaisimet, s

21 Nanoled Seinä- ja kattovalaisin Asennus Seinään ja kattoon upotettava valaisin, katon paksuus 20 mm. Kytkentä Liitäntä 2x, mm² kumikaapelille. Suojausluokka III, 24 V. Rakenne Runko polykarbonaattia, kehys ruostutumantonta terästä. Kaksi mallia, pyöreä Nanoled Round ja neliö Nanoled Square. Polykarbonaattilinssi. Kehys ja runko yksi yhtenäinen osa, mikä estää kosteuden tihkumisen valaisimeen. Valaisin integroitu pikaliittimeen (IP 67), ei ruuviliitoksia. Upotuskotelo polypropyleenia. Kiinnitysjouset (Nanoled kattovalaisin). Vakioväri Ruostumaton teräs. Muuntaja tilattava erikseen. Katso lisävarusteet. Lisätiedot Upotussyvyys 2 mm tai 9 mm irroittamalla upotuskotelon loppupää. 20 Ø 2 9 / 2 Nanoled seinävalaisin Ø 8 Ø 4 Nanoled kattovalaisin Ø 9 Ø 4 90 seinä- ja kattovalaisimet cd/klm 47 cd/klm 0 m 2 m Nanoled Square. Nanoled kattovalaisin. Nanoled seinävalaisin, LED, 660 K Nanoled kattovalaisin, LED, 660 K Nanoled seinävalaisin, LED, 660 K Nanoled seinävalaisin LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Pyöreä Neliö Valokeila C , C90 2 ).2, , , 28 Sininen ) Katso luku Tekniikka s. 67. Nanoled kattovalaisin LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Pyöreä Neliö Valokeila 90.2, , , 28 Sininen Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 200 K 80 L h MacAdam 4 SDCM 660 K 80 L h MacAdam 4 SDCM Sininen - L h - Lisätietoja ledeistä, katso luku Tekniikka. 24 V muuntaja ledeille V muuntaja ledeille, IP 4940 Ohjain 20 W, 0 V painikeohjaus, 20/24 V

22 Rondo Seinävalaisin Suosittu Rondo-sarja tarjoaa monipuolisen valikoiman energiatehokkaita ja miellyttävästi valaisevia ulkovalaisimia erilaisiin ympäristöihin. Sarjaan kuuluvat seinä-, kattoja pylväsvalaisimet. Rondo-seinävalaisin sopii erittäin hyvin erilaisten sisäänkäyntien ja kulkuväylien valaistukseen, sekä luomaan tehostevalaistusta seinäpinnoille. Rondo Twin, seinävalaisimet s Rondo R kattovalaisimet, s. 9. Rondo C kattovalaisimet, s. 40. Rondo pylväsvalaisimet, s

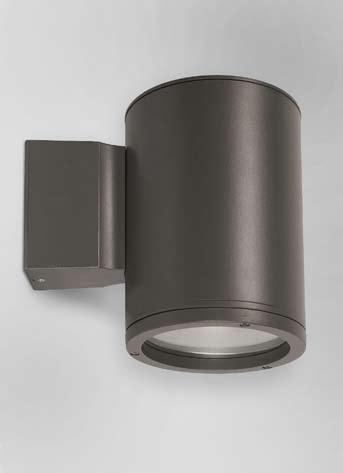

23 2 Rondo W Seinävalaisin Asennus Seinäpintaan asennettava valaisin. Kytkentä Liitäntä x2, mm² seinäkiinnikkeessä. Päättyvä valaisin. Murtoaihio pintajohtoasennusta varten. Rakenne Runko ja seinäkiinnike alumiinivalua. Karkaistu tasolasi. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Heijastin anodisoitua alumiinia. Lisätiedot Saatavana keskileveällä ja leveällä valonjaolla. LED saatavana ainoastaan keskileveällä valonjaolla. Elektroninen liitäntälaite, ellei muuta ilmoiteta. 260 Ø 2 Rondo W Ø 0 27 Ø 84 Rondo W Ø seinä- ja kattovalaisimet Ø 20 Rondo W Ø Rondo W, Ø 0, 8 W, FSM-E, leveä valonjako Rondo W, Ø 0, W, MTm (PGJ), keskileveä valonjako 0 Rondo W, Ø 0, W, MT (G2), leveä valonjako Rondo W LED, Ø 80, keskileveä valonjako 0 0 Rondo W, Ø 20, 70 W, MT (G2), keskileveä valonjako 0 0 Rondo W, Ø 20, 70 W, MT (G2), leveä valonjako 7 Seinäkiinnike Rondo W LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Ø Keskileveä 9, , Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Rondo W FSM-E (GX24q2-4) kg Ø Keskileveä Leveä x x x26/ x26/2/ MT (G2) x x x x x MT (PGZ2) x x MTm (PGJ) x x Valonlähteet W Kanta 2800 K 000 K Pienloistelamppu FSM-E 8 GX24q GX24q GX24q GX24q4 8 Monimetallilamppu MT G G G2 88 Monimetallilamppu MT 60 PGZ PGZ2 892 Monimetallilamppu MT 20 PGJ 8406 PGJ 8428 Lisätietoja valonlähteistä, katso luku Tekniikka. 2

24 Rondo Twin Seinävalaisin Asennus Seinäpintaan asennettava valaisin. Kytkentä Liitäntä x2, mm² seinäkiinnikkeessä. Päättyvä valaisin. Murtoaihio pintajohtoasennusta varten. Rakenne Runko ja seinäkiinnike alumiinivalua. Karkaistu tasolasi. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Heijastin anodisoitua alumiinia. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Ø Rondo Twin Ø 0 Ø Rondo Twin Ø Seinäkiinnike Rondo Twin, Ø 0, 8 W, FSM-E Rondo Twin FSM-E (GX24q2,) kg Ø 2x x Valonlähteet W Kanta 000 K Pienloistelamppu FSM-E 8 GX24q GX24q 809 Lisätietoja valonlähteistä, katso luku Tekniikka. 22

25 Rondo Twin MT Seinävalaisin Asennus Seinäpintaan asennettava valaisin. Kytkentä Liitäntä x4 mm² seinäkiinnikkeessä. Kaksi Ø 2 mm kalvotiivistettyä kaapelin läpivientiaukkoa. Ketjutettavissa, katso mittapiirros. Murtoaihio pintajohtoasennusta varten. Rakenne Runko ja seinäkiinnike alumiinivalua. Karkaistu tasolasi. Vakioväri Musta (RAL 900). Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Antrasiitinharmaa -29. Heijastin Heijastin anodisoitua alumiinia. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Seinäkiinnike 88 seinä- ja kattovalaisimet Rondo Twin, Ø 20, 0 W, MT (G2), Rondo Twin, Ø 20, 0 W, MT (G2), Rondo Twin MT MT (G2) kg Ø x x Valonlähteet W Kanta 000 K Monimetallilamppu MT 70 G G2 88 Lisätietoja valonlähteistä, katso luku Tekniikka. 2

26 Vik Seinävalaisin Vik-seinävalaisimen ajaton muotoilu sopii useisiin erilaisiin ympäristöihin. Valaisimen opaalikupu luo miellyttävää valaistusta myös valaisinta ympäröivälle seinäpinnalle. Valittavana on kaksi eri kokoa. Numerokilven saa lisävarusteena. 24

27 Vik Seinävalaisin Asennus Seinäpintaan asennettava valaisin. Kytkentä Liitäntä x2, mm² (pieni). Liitäntä 4x2, mm² (iso). Kaksi kalvotiivistettyä kaapelin läpievientiaukkoa valaisimen taka-ja alapinnoilla. Iso malli: kytkentärima 4x2, mm². Rakenne Runko alumiinia. Kupu iskunkestävää opaaliakryylia. Vakioväri Harmaa (NCS 6000). Katso lisävarusteet. Numerokilpi ja kulmakiinnike alumiinia. Lisätiedot Elektroninen liitäntälaite, ellei muuta mainita. A A D 4xØ9 C C B 46/8 90/2 seinä- ja kattovalaisimet A B C D A C Vik, 8 W, FSM-I Vik FSM-E (GX24q) kg Pieni Iso x Konventionaalinen liitäntälaite FSM-I (GX24d2,) x x ME, SE-E (E27) x Varakupu, pieni Varakupu, iso 9009 Kulmakiinnike Numerokilpi, pieni 9004 Numerokilpi, iso Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 2 GX24q 829 Pienloistelamppu FSM-I 8 GX24d GX24d 807 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 70 E Lisätietoja valonlähteistä, katso luku Tekniikka. 2

28 Cover Seinä- ja kattovalaisin Asennus Seinä- tai kattopintaan asennettava valaisin. Kytkentä Jousiliitinkytkentärima x2, mm². Neljä asennusreikää. Murtoaihiot pintajohtoasennusta varten, 80. Ketjutus mahdollista -vaiheisena. 2 kpl Ø 6 mm kaapelin läpivientiaukkoa (0 ja 80 ). Rakenne Runko maalattua alumiinivalua. Kupu UV-kestävää polykarbonaattia (IK0) tai iskunkestävää akryylia. Vakioväri Alumiininharmaa (RAL 9006). Antrasiitinharmaa. Valkoinen (RAL 900). Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design White Design Torbjörn Eliasson ja Andreas Sture. 24 Ø Cover-kattovalaisin. Cover, 8 W, FSQ-E Cover akryyli FSQ-E (G24q,2) kg Alumiininharmaa Antrasiitinharmaa Valkoinen 2x x FCH (2GX) x Cover polykarbonaatti FSQ-E (G24q,2) kg Alumiininharmaa Antrasiitinharmaa Valkoinen 2x x FCH (2GX) x Valonlähteet W Kanta 000 K Pienloistelamppu FSQ-E G24q G24q Rengasloistelamppu FCH 22 2GX 89 Lisätietoja valonlähteistä, katso luku Tekniikka. 26

29 Parkline Seinävalaisin Asennus Seinäpintaan asennettava valaisin. Seinäkiinnikkeessä kolme kiinnitysreikää. Kytkentä Liitäntä x2, mm². Murtoaihio seinäkiinnikkeen sivulla pintajohdotusta varten. Kaapelin sisääntulo seinästä, katso mittapiirustus. Ei ketjutettavissa. Rakenne Runko alumiiniprofiilia. Seinäkiinnike alumiinivalua. Kirkas, karkaistu tasolasi. Lampunvaihto valaisimen yläosan kautta. Liitäntälaite valaisimessa. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Heijastin metalloitua alumiinia. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Olle Anderson Seinäkiinnike seinä- ja kattovalaisimet Parkline, 8 W, FSQ-E Parkline FSQ-E (G24q2,) kg x x Valonlähteet W Kanta 000 K Pienloistelamppu FSQ-E 8 G24q G24q 822 Lisätietoja valonlähteistä, katso luku Tekniikka. Parkline pylväsvalaisin, s

30 Robust Seinä- ja kattovalaisin Asennus Seinä- tai kattopintaan asennettava valaisin. Kytkentä Liitäntä x4 mm². Murtoaihiot pintajohdotusta varten (0, 90, 80 ja 270 jaolla). Rakenne Alumiinirunko. Kupu UV-kestävää opaalipolykarbonaattia. Liitäntälaite valaisimessa. Vakioväri Alumiininharmaa (RAL 9006). Musta (RAL 900). Valkoinen (RAL 900). Antrasiitinharmaa. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite ellei muuta ilmoiteta Robust Eyelid. 2 Robust Grill. Robust Ring. Robust Eyelid FSQ-E (G24q2,) kg Alumiininharmaa Antrasiitinharmaa Musta Valkoinen x x Robust Grill FSQ-E (G24q2,) kg Alumiininharmaa Antrasiitinharmaa Musta Valkoinen x x Valonlähteet W Kanta 2700 K 000 K Pienloistelamppu FSQ-E 8 G24q G24q Lisätietoja valonlähteistä, katso luku Tekniikka. Robust Ring FSQ-E (G24q2,) kg Alumiininharmaa Antrasiitinharmaa Musta Valkoinen x x Varakupu

31 Triton Seinävalaisin Asennus Seinäpintaan asennettava valaisin. Kytkentä Liitäntä x2, mm². Kolme kiinnitysreikää. Kaapelin sisääntulo seinästä, katso mittapiirustus. Pintajohdotus valaisimen yläosasta. Ketjutettavissa. Rakenne Runko maalattua alumiinivalua, ruuviliitokset ruostumatonta terästä. Kirkas, karkaistu tasolasi. Lampunvaihto tasolasin kautta. Vakioväri Antrasiitinharmaa. Alumiininharmaa (RAL 9006). Heijastin Heijastin anodisoitua alumiinia. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. LED-valaisimen elinikä h. Pyöreä valoaukko FSM-E. Neliö valoaukko MTm. Design White Design Torbjörn Eliasson ja Andreas Sture seinä- ja kattovalaisimet Lampunvaihto helposti tasolasin kautta. Triton, 8 W, FSM-E Triton, 20 W, MTm Triton LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Alumiininharmaa Antrasiitinharmaa 9, Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Triton FSM-E (GX24q,2) kg Alumiininharmaa Antrasiitinharmaa x x MTm (PGJ) x x Valonlähteet W Kanta 000 K Pienloistelamppu FSM-E GX24q 82 8 GX24q2 827 Monimetallilamppu MTm 20 PGJ 8406 PGJ 8428 Lisätietoja valonlähteistä, katso luku Tekniikka. Triton pollarit, s Triton pylväsvalaisimet, s Triton kaksoisvarsi pylvään päähän, s Triton seinävalaisimet, s

32 Stockholm 70 Seinävalaisin Seinävalaisin sisäänkäyntien, jalankulkuteiden ja kulkuväylien valaisuun. Valoa läpäisevän vaipan ansiosta valaisimen muoto erottuu myös pimeällä. Sarjaan kuuluu myös ripustettavat ja pylväsvalaisimet. Stockholm II seinävalaisimet, s. 2. Stockholm Park pylväsvalaisimet, s. 2. Stockholm II pylväsvalaisimet, s. 4. Stockholm II ripustettavat valaisimet, s

33 Stockholm 70 Seinävalaisin Asennus Seinään asennettava valaisin. Kolme kiinnitysreikää, jako 20. Kytkentä Liitäntä x2, mm². Rakenne Valaisinvarsi kuumasinkittyä terästä ja runko alumiinilevyä, väri musta (RAL 900). Heijastinlevyn yläpuoli maalattu mustaksi (RAL 900) ja alapuoli valkoiseksi. Valaisimen alaosa alumiinilevyä, jonka ulkopinta on maalattu harmaaksi (RAL 9006) ja sisäpinta valkoiseksi. Heijastinlevyn alla valoa läpäisevä rengas opaaliakryylia. Valoaukossa suojalevy kirkasta, iskunkestävää akryylia. Liitäntälaitteet valaisimessa. Vakioväri Yläosa musta (RAL 900), alaosa alumiininharmaa (RAL 9006). Heijastin Valkoiseksi maalattu sisäpinta. Katso lisävarusteet. Lisätiedot Konventionaalinen liitäntälaite. Design Olle Anderson. Ø seinä- ja kattovalaisimet Stockholm 70 Konventionaalinen liitäntälaite FSM-I (GX24d2) kg mm x Kulmakiinnike, K=4, musta Valonlähteet W Kanta 000 K Pienloistelamppu FSM-I 8 GX24d2 82 Lisätietoja valonlähteistä, katso luku Tekniikka.

34 Stockholm II Seinävalaisin Seinävalaisin sisäänkäyntien, jalankulkuteiden ja kulkuväylien valaisuun. Valoa läpäisevän vaipan ansiosta valaisimen muoto erottuu myös pimeällä. Sarjaan kuuluu myös ripustettavat ja pylväsvalaisimet. Stockholm 70 seinävalaisimet, s. 0. Stockholm Park pylväsvalaisimet, s. 2. Stockholm II pylväsvalaisimet, s. 4. Stockholm II ripustettavat valaisimet, s

35 Stockholm II Seinävalaisin Asennus Valaisinvarrella Ø 48 mm seinäpintaan asennettava valaisin. Kytkentä Liitäntä x2, mm². Rakenne Valaisimen runko mustaksi (RAL 900) maalattua alumiinilevyä ja -valua. Heijastinlevyn yläpuoli maalattu mustaksi (RAL 900) ja alapuoli valkoiseksi. Valaisimen alaosa alumiinilevyä, jonka ulkopinta on maalattu harmaaksi (RAL 9006) ja alapinta valkoiseksi. Heijastinlevyn alla valoa läpäisevä rengas kirkasta polykarbonaattia. Liitäntälaitteet valaisimessa. Vakioväri Yläosa musta (RAL 900), Alaosa alumiininharmaa (RAL 9006). Heijastin Katuvalaisinheijastin kiiltometalloitua polykarbonaattia. Pyörähdyssymmetrinen heijastin alumiinia. Katso lisävarusteet. Lisätiedot Projektiotuulipinta 0,09 m². Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Olle Anderson. 4 Ø / seinä- ja kattovalaisimet /0 W, SE-E 7 W, FSM-E Stockholm II FSM-E (GX24q,4) kg mm Symmetrinen Epäsymmetrinen x26/2/ FSM-E (GX24q) x Konventionaalinen liitäntälaite ME (E27) x ME (E40) x MT CosmoWhite (PGZ2) x SE-E/ME (E27) x70/ ) 2042 ) ) Valonlähteen sytytysjännite max 2, kv (ME). Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 7 GX24q 84 Monimetallilamppu MT CosmoWhite 60 PGZ2 89 Monimetallilamppu ME E E E Suurpainenatriumlamppu SE-E 0 E E Lisätietoja valonlähteistä, katso luku Tekniikka. Valaisinvarsi seinäpintaan H=260, L=000, kuumasinkitty Valaisinvarsi seinäpintaan H=260, L=000, musta 2009 Kulmakiinnike K=270, P=000, kuumasinkitty Kulmakiinnike K=270, P=000, musta

36 Vega Seinävalaisin Asennus Seinäpintaan asennettava valaisin. Kytkentä Liitäntä x4 mm². Rakenne Runko ja valaisinvarsi alumiinivalua, ruuviliitokset ruostumatonta terästä. Kupu iskun- ja UV-kestävää opaali- tai kirkasta akryylia, huoltoluukku alumiinia. Liitäntälaite kytketty rimaan. Valaisimessa elektroninen sytytin katkaisuautomatiikalla. Vakioväri Alumiininharmaa (RAL 9006). Muut värit tilataan lisänumerolla: antrasiitinharmaa -29. Häikäisysuoja Kirkaskupuisen valaisimen häikäisysuoja anodisoitua alumiinia. Katso lisävarusteet. Lisätiedot Lamppu vaihdetaan yläpuolella olevan huoltoluukun kautta. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Ø Ø Vega, kirkas kupu, 70 W, ME Vega, opaalikupu, 70 W, ME Vega FSM-E (GX24q4) kg Kirkas kupu Opaalikurpu x Konventionaalinen liitäntälaite ME, SE-E (E27) x Varakupu, kirkas 0024 Varakupu, opaali 002 Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 42 GX24q4 8 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 70 E Lisätietoja valonlähteistä, katso luku Tekniikka. Vega pylväsvalaisimet, s

37 Ypsilon Seinävalaisin Asennus Seinäpintaan kiinnitettävä valaisin. Kytkentä Liitäntä x4 mm². Rakenne Runko ja valaisinvarsi alumiinivalua, ruuviliitokset ruostumatonta terästä. Kupu iskun- ja UV -kestävää opaali -tai kirkasta akryylia, huoltoluukku alumiinia. Liitäntälaite kytketty rimaan. Valaisimessa elektroninen sytytin ja katkaisuautomatiikka. Vakioväri Alumiininharmaa (RAL 9006). Muut värit tilataan lisänumerolla: antrasiitinharmaa -29. Häikäisysuoja Kirkaskupuisen valaisimen häikäisysuoja anodisoitua alumiinia. Katso lisävarusteet. Lisätiedot Lamppu vaihdetaan yläpuolella olevan huoltoluukun kautta. Elektroninen liitäntälaite, ellei muuta ilmoiteta. 7 Ø Ø 40 seinä- ja kattovalaisimet Ypsilon, kirkas kupu, 70 W, ME 0 0 Ypsilon, opaalikupu, 70 W, ME Ypsilon FSM-E (GX24q4) kg Kirkas kupu Opaalikupu x Konventionaalinen liitäntälaite ME, SE-E (E27) x Varakupu, kirkas Varakupu, opaali 0002 Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 42 GX24q4 8 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 70 E Lisätietoja valonlähteistä, katso luku Tekniikka. Ypsilon pylväsvalaisimet, s. 2.

38 Azur Kattovalaisin Azur on monipuolinen tuotesarja, jonka valaisimet sopivat mitä erilaisimpiin projekteihin. Sarjan valaisimet tuottavat miellyttävän dynaamista vertikaalitason valoa. Azur-kattovalaisin on hyvin häikäisysuojattu ja sen valaistustapa on suora. Azur seinävalaisimet, s Azur pollarit, s Azur pylväsvalaisimet, s

39 Azur Kattovalaisin Asennus Kattopintaan asennettava valaisin. Kytkentä Liitäntä x2, mm². Kolme kiinnitysreikää 20 jaolla. Murtoaihio pintajohtoasennusta varten, 80. Läpijohdotettavissa. Liitäntä yläpuolelta, katso mittapiirustus. Rakenne Runko alumiinivalua, ruuviliitokset ruostumatonta terästä. Kupu UVkestävää kirkasta polykarbonaattia (IK0). Turvavaijeri helpottaa valonlähteen vaihtoa. Liitäntälaite valaisimessa. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Heijastin anodisoitua alumiinia (MTm). Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Tommy Govén. Ø 90 Ø 6 68 Ø seinä- ja kattovalaisimet Murtoaihio pintajohtoasennusta varten. Azur, 8 W, FSM-E Azur FSM-E (GX24q,2) kg x x MTm (GU6.) x Valonlähteet W Kanta 000 K Pienloistelamppu FSM-E GX24q 82 8 GX24q2 827 Monimetallilamppu MTm 20 GU Lisätietoja valonlähteistä, katso luku Tekniikka. 7

40 Rondo Kattovalaisin Suosittu Rondo-sarja tarjoaa monipuolisen valikoiman energiatehokkaita ja miellyttävästi valaisevia ulkovalaisimia erilaisiin ympäristöihin. Sarjaan kuuluvat seinä-, katto- ja pylväsvalaisimet. Rondo-kattovalaisimesta on kaksi mallia, upotettava ja kattopintaan asennettava downlight. Rondo R on kattoon upotettava downlightvalaisin, jossa on ulkoinen liitäntälaitekotelo (ei LED-versiossa). Rondo C on kattopintaan asennettava downlight-valaisin, josta lötyy eri kokoja ja valonjakovaihtoehtoja. Rondo C kattovalaisimet, s. 40. Rondo W seinävalaisimet, s. 2. Rondo Twin seinävalaisimet, s Rondo pylväsvalaisimet, s

41 Rondo R Kattovalaisin Asennus Kattoon upotettava valaisin, katon paksuus 0 2 mm. Kytkentä Liitäntä x2, mm². Ulkoinen liitäntälaitekotelo. Johdon pituus 0, m. Ketjutettavissa. LED-versio: Liitäntä x2, mm². Ei ketjutettavissa. Rakenne Runko maalattua alumiinivalua. Karkaistu tasolasi. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Heijastin anodisoitua alumiinia. Lisätiedot Saatavana keskileveällä ja leveällä, LED vain keskileveällä valonjaolla. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Ø 67 Ø 87 Ø 87 Rondo R, Ø 80, MT (G2), MTm (PGJ) Ø 67 Ø 87 Rondo R, Ø 80, FSM-E Ø Ø Rondo R, Ø 80, MT (PGZ2) Ø 80 Ø Rondo R, Ø 200, MT (G2) Ø 2 74 seinä- ja kattovalaisimet Rondo R LED, Ø 24, keskileveä valonjako 26 Ø 200 Rondo R, Ø 200, FSM-E, MT (PGZ2) Ø 2 26 Ø 24 Rondo R, Ø 24, MT (G2) Rondo R, Ø 80, W, MTm (PGJ), keskileveä valonjako Rondo R, Ø 200, 26/2/42 W, FSM-E, leveä valonjako Ø Box. 26 Ø 24 Rondo R, Ø 24, FSM-E, MT (PGZ2) 80 Rondo R LED. Ulkoinen liitäntälaitekotelo Rondo R, Ø Rondo R, Ø 24, 26/2/42 W, FSM-E, leveä valonjako Rondo R, Ø 80, 8 W, FSM-E, leveä valonjako Ø 24 Rondo R LED, Ø 24 Rondo R LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Ø Keskileveä 9, Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Rondo R FSM-E (GX24q2,,4) kg Ø Keskileveä Leveä x x26/ x26/2/ MT (G2) x x x x x MT (PGZ2) x x x MTm (PGJ) x x Valonlähteet W Kanta 2800 K 000 K Pienloistelamppu FSM-E 8 GX24q GX24q GX24q GX24q4 8 Monimetallilamppu MT G G G2 88 Monimetallilamppu MT 60 PGZ PGZ2 892 Monimetallilamppu MTm 20 PGJ 8406 PGJ 8428 Lisätietoja valonlähteistä, katso luku Tekniikka. 9

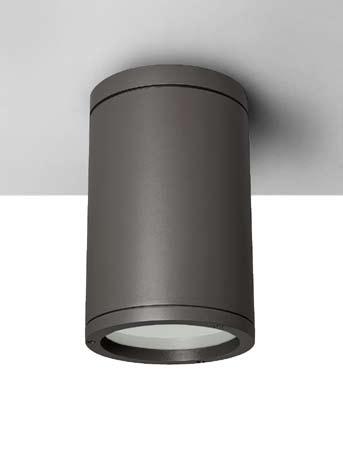

42 Rondo C Kattovalaisin Asennus Kattopintaan tai asennusrenkaalla kattoon osittain upotettava downlight -valaisin. Kytkentä Liitäntä x4 mm². Ketjutettavissa. Pintajohtoasennus 80 mahdollista Ø 80 -versioissa. Rakenne Runko maalattua alumiinivalua. Karkaistu tasolasi. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Heijastin anodisoitua alumiinia. Lisätiedot Saatavana keskileveällä ja leveällä valonjakolla. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Ø 2 Rondo C, Ø 0 Ø 84 Rondo C, Ø Ø c/c 2 c/c 8 Ø 84 Rondo C LED, Ø 80 c/c 8 02 Ø 20 Rondo C, Ø 20 c/c Rondo C LED, Ø 80, keskileveä valonjako Rondo C, Ø 0, 8 W, FSM-E, leveä valonjako Rondo C, Ø 0, W, MT (PGJ), keskileveä valonjako Rondo C, Ø 0, W, MT (PGJ), leveä valonjako Rondo C, Ø 20, 70 W, MT (G2), keskileveä valonjako Rondo C, Ø 20, 70 W, MT (G2), leveä valonjako Rondo C LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Ø Keskileveä 9, , Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Rondo C FSM-E (GX24q2,,4) kg Ø Keskileveä Leveä x x26/ x26/2/ MT (G2) x x x x MT (PGZ2) x MTm (PGJ) x x Asennusrengas, Ø 80 mm Asennusrengas, Ø 20 mm Valonlähteet W Kanta 2800 K 000 K Pienloistelamppu FSM-E 8 GX24q GX24q GX24q GX24q4 8 Monimetallilamppu MT G G G2 88 Monimetallilamppu MT 60 PGZ2 89 Monimetallilamppu MT 20 PGJ 8406 PGJ 8428 Lisätietoja valonlähteistä, katso luku Tekniikka. 40

43 seinä- ja kattovalaisimet Maahan upotettavat valaisimet maahan upotettavat valaisimet Maahan upotettavat valaisimet ovat toiminnallisia ja luovat efektejä ne näyttävät tietä, luovat korostuksia ja voivat antaa rakennuksille ja puistoihin aivan uuden ilmeen. Jet, s Ring, s Zip, s Nanoled, s

44 Jet Pollari Lieriömäinen Jet sopii pohjoisiin olosuhteisiin, sillä sen avulla voidaan hyvin korvata maahan upotettavat valaisimet. Jet valaisee tehokkaasti pystyspintoja, ja on suojattu hyvin ilkivaltaa vastaan. Jet-valaisimen muotoilu muistuttaa pollaria, ja se asennetaankin samalla tavalla. 42

45 Jet Pollari Asennus Suoraan alustaan, pylväsjalustaan sopivaan tyviputkeen (Ø 08 mm) tai valuankkuriin asennettava valaisin. Katso lisävarusteet. Rakenne Runko kahteen kertaan pulverimaalattua alumiinivalua, pollariputki alumiiniprofiilia. Erinomainen korroosionkestävyys. Ruuviliitokset ruostumatonta terästä. Kirkas, karkaistu lasi, paksuus 8 mm. Liitäntä x4 mm². Kaksi läpivientiaukkoa PG6-tiivistein. Silikonitiivisteet. Vakioväri Alumiininharmaa (RAL 9006). Heijastin Heijastin alumiinia. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. 480 Ø 200 seinä- ja kattovalaisimet maahan upotettavat valaisimet 69 cd/klm 0 20 Jet, 70 W, MT Jet Konventionaalinen liitäntälaite MT (G2) kg x x Tyviputki Ø 08 mm pylväsjalustaan pollarivalaisimille 0089 ) Kiinnityslevy, keskikokoinen, lisävaruste tyviputkeen ) Valuankkuri suoraan betonivalua varten Ø 9 mm 497 ) Lisätietoja, katso luku ja ideoita ulkovalaistukseen s. 60. Valonlähteet W Kanta 000 K Monimetallilamppu MT G G2 884 Lisätietoja valonlähteistä, katso luku Tekniikka. 4

46 Ring Maahan upotettava valaisin, drive-over Simeksen Ring-sarjat tarjoavat laajan valikoiman erilaisia maahan upotettavia valaisimia. Sarjojen monipuolisuutta lisäävät useat optiikkavaihtoehdot, joilla voidaan luoda erilaisia valaistustilanteita. Valaisimien upotussyvyys on matala, joten ne ovat yksinkertaisia asentaa, ja helppoja huoltaa. 44

47 Ring Maahan upotettava valaisin, drive-over Asennus Maahan upotettava valaisin. Rakenne Runko kahteen kertaan pulverimaalattua alumiinivalua. Erinomainen korroosionkestävyys. Ruuviliitokset ruostumatonta terästä. Karkaistu lasi, paksuus 9 mm (IK0). Kehys ruostumatonta terästä, paksuus mm. Valaisimessa upotuskotelon sisään mahtuva kiinteä kumikaapeli 0,4 m pikaliittimellä (IP 68). Valaisimien ketjutus tehtävä upotuskotelon ulkopuolelle erilliseen IP 68 jakorasiaan. Upotuskotelo polypropyleenia, läpivientimahdollisuus kaikilla neljällä sivulla. Silikonitiivisteet. Vakioväri Ruostumaton teräs. Heijastin Alumiiniheijastimet. Katso lisävarusteet. Lisätiedot Päältäajettava, 000 kg max 0 km/h. Pintalämpötila max 80. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Sisältää valonlähteen. 9 Ring 200 Megaring 00 Ø 2 Ø 220 Ø 297 Ø Ø 00 Ø 7 Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet Ø 20 Ø 00 Megaring 4949, 4949, cd/klm 69 cd/klm 446 cd/klm 09 cd/klm 6 cd/klm 6 cd/klm 02 cd/klm Etsattu lasi. Ring, 20 W, MT Ring, 20 W, MT Ring, epäsymmetrinen, 20 W, MT Megaring 44, W, MT (G2) Megaring 44, 70 W, MT Megaring, 7. W, LED Ring LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Valokeila 9.4, ± Osittain etsattu lasi , ± Osittain etsattu lasi Megaring LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Valokeila 6.2, ± Osittain etsattu lasi , ± Osittain etsattu lasi Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 200 K 80 L h MacAdam 4 SDCM 660 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Ring FSQ-E (G24q2) kg Valokeila x Etsattu lasi MT (PGJ) x ± Osittain etsattu lasi ) x ± Etsattu lasi x Epäsymmetrinen Osittain etsattu lasi ) Saatavana myös 0 valokeilalla. Häikäisysuoja Ring MT (PGJ), heijastin Häikäisysuoja Ring MT (PGJ), 0 heijastin Häikäisysuoja Megaring 490 Megaring FSM-E (GX24q) kg Valokeila x Etsattu lasi MT (G2) x ± Etsattu lasi x 8.8 ± Osittain etsattu lasi ) x ± Etsattu lasi 4949 x ± Osittain etsattu lasi MT (G8.) x 9.0 Epäsymmetrinen Osittain etsattu lasi Konventionaalinen liitäntälaite MD (Rx7s) x70.0 Epäsymmetrinen Osittain etsattu lasi ) Saatavana myös 20 valokeilalla. 4

48 Zip Maahan upotettava valaisin, walk-over Maahan upotettavalla Zip-valaisimella voidaan luoda pehmeää tehostevalaisusta tai dramaattisen teräviä korostuksia. Valaisimen paranneltu optiikka ohjaa valonsäteen nyt entistä tarkemmin. Uusien heijastimien ja lisätarvikkeena saatavien häikäisysuojien ansiosta ei synny häiritsevää häikäisyä. Zip on nopea asentaa ja yksinkertainen huoltaa. 46

49 Zip Maahan upotettava valaisin, walk-over Asennus Maahan upotettava valaisin. Rakenne Runko kahteen kertaan pulverimaalattua alumiinivalua, erinomainen korroosionkestävyys. Ruuviliitokset ruostumatonta terästä. Kehys alumiinia, paksuus 2 mm. Karkaistu lasi, paksuus 0 mm (Zip) tai 2 mm (Megazip). Valaisimessa kiinteä kumikaapeli pikaliittimellä (IP 67). Upotuskotelo polypropyleenia, läpivientimahdollisuus kaikilla neljällä sivulla. Ei ketjutettavissa. Silikonitiivisteet. Vakioväri Ruostumaton teräs. Heijastin Alumiiniheijastimet. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Päältä käveltävä, 000 kg. Pintalämpötila max 00. Sisältää valonlähteen. 240 Zip 240 Megazip Ø 200 Ø 4 Ø 90 Ø 27 Ø 22 Ø 260 seinä- ja kattovalaisimet maahan upotettavat valaisimet 8 cd/klm 487 cd/klm 70 cd/klm 29 cd/klm 6 cd/klm cd/klm 00 cd/klm Zip LED. Zip, 20 W, MT, etsattu lasi Zip, 20 W, MT, osittain etsattu lasi Megazip, 26 W, FSM-I, etsattu lasi Megazip, W, MT, etsattu lasi Megazip, 70 W, MT, osittain etsattu lasi Zip LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Valokeila 9.4, ± Osittain etsattu lasi , ± Osittain etsattu lasi RGB ± Osittain etsattu lasi 4988 Megazip LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Valokeila 6.2, ± Osittain etsattu lasi , ± Osittain etsattu lasi 4980 Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 200 K 80 L h MacAdam 4 SDCM 660 K 80 L h MacAdam 4 SDCM RGB - L h - Lisätietoja ledeistä, katso kappale Tekniikka. Zip MT (G8.) kg Valokeila x ± Etsattu lasi 4988 x ± Osittain etsattu lasi ) Konventionaalinen liitäntälaite FSM-I (GX24d2) x8. 66 Etsattu lasi ) Saatavana myös valokeilalla 6. Häikäisysuoja ja Zip MT (G8.), 8 heijastin Häikäisysuoja ja Megazip MT (G2), 6 /6 heijastin 490 DMX-ohjain seinäasennukseen 4949 IR-kauko-ohjain DMX-ohjaimelle Megazip Konventionaalinen liitäntälaite FSM-I (GX24d) kg Valokeila x Etsattu lasi MT (G2) x 6.4 ± Osittain etsattu lasi ) x ± Etsattu lasi x70 7. ± Osittain etsattu lasi 4982 ) x ± Etsattu lasi MD (Rx7s) x Epäsymmetrinen Osittain etsattu lasi ) Saatavana myös valokeilalla

50 Nanoled Maahan upotettava valaisin Asennus Maahan upotettava valaisin Kytkentä Liitäntä 2x, mm² kumikaapelille. Suojausluokka III, 24 V. Rakenne Runko polykarbonaattia, kehys ruostutumantonta terästä. Kaksi mallia, pyöreä Nanoled Round ja neliö Nano led Square. Polykarbonaattilinssi. Kehys ja runko yksi yhtenäinen osa, mikä estää kosteuden tihkumisen valaisimeen. Valaisin integroitu pikaliittimeen (IP 67), ei ruuviliitoksia. Upotuskotelo polypropyleenia. Vakioväri Ruostumaton teräs. Muuntaja tilattava erikseen. Katso lisävarusteet. Ø 4 Ø 9 Ø cd/klm 06 cd/klm Nanoled Square, etsattu lasi. Nanoled Square, läpinäkyvä lasi. Nanoled, LED, 660 K, 90 Nanoled, LED, 660 K, 2 Nanoled LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Pyöreä Neliö Valokeila 2.2, , , 28 Sininen Valokeila 90.2, , , 28 Sininen Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 200 K 80 L h MacAdam 4 SDCM 660 K 80 L h MacAdam 4 SDCM Sininen - L h - Lisätietoja ledeistä, katso luku Tekniikka. 24 V muuntaja ledeille V muuntaja ledeille, IP 4940 Ohjain 20 W, 0 V painikeohjaus, 20/24 V

51 maahan upotettavat valaisimet seinä- ja kattovalaisimet Valonheittimet valonheittimet Focus, s. 0. InLED, s. 2. Mario, s. 4. Sirius, s Zeus, s Kun halutaan valaista rakennusten julkisivuja, luoda kontrasteja, tai korostaa yksityiskohtia, valonheittimet ovat oikea valinta. Kohdevalaistukseen tarkoitetut valonheittimet sopivat arkkitehtoniseen valaistukseen, ja valaistusefektejä voidaan luoda käyttämällä erilaisia häikäisysuojia ja filttereitä. Yleisvalaistukseen tarkoitetuissa valonheittimissä on yleensä leveämpi valokeila, jolloin ne sopivat suurempien pintojen valaisuun. Nämä tuotteet ovat myös muotoilultaan pelkistetympiä. 49

52 Focus Valonheittimet Focus-sarjan valonheittimet tarjoavat huippuluokan valaistustehoa. Siksi ne ovat tämänhetkisten valaisinmarkkinoiden kärkituotteita. Tuotesarjan suunnittelutyössä valaisimien jokainen yksityiskohta on mietitty tarkkaan. Siksi nämä selkeän suoralinjaiset valaisimet sopivat kaikentyyppisiin valaistussuunnitelmiin. Valokuvaaja: Jens Ellensohn 0

53 Focus Valonheittimet Asennus Kiinnityssangalla suoraan alustaan, seinään tai pylväskiinnikkeellä pylvääseen asennettava valonheitin. Rakenne Runko kahteen kertaan pulverimaalattua alumiinivalua, erinomainen korroosionkestävyys. Ruuviliitokset ruostumaton terästä. Kirkas karkaistu lasi, paksuus mm, IK09 (Minifocus). Kirkas karkaistu lasi, paksuus 8 mm, IK0 (Focus). Yksi kaapeliläpivienti PG,-tiivistein (Ø 6 2 mm), nikkelöityä messinkiä. Kaksi kaapeliläpivientiä PG6-tiivistein, Ø 0 4 mm (Focus), nikkelöityä messinkiä. Liitäntä x4 mm², liitäntälaite valaisimessa. Aseteltava kiinnityssanka. Silikonitiivisteet. Vakioväri Alumiininharmaa (RAL 9006). Heijastin Alumiiniheijastin (Focus). Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta Minifocus Focus cd/klm 292 cd/klm 94 Ø Ø cd/klm seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Minifocus, W, MT Minifocus, 2.4 W, LED (RGB) cd/klm 9 cd/klm cd/klm 664 cd/klm Minifocus,.2 W, LED Focus, 42 W, LED Focus, 70 W, MT, 6 Focus, 70 W, MT, 24 Minifocus LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Valokeila.2, , RGB Focus LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Valokeila 42, , Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 200 K 80 L h MacAdam 4 SDCM 660 K 80 L h MacAdam 4 SDCM RGB - L h - Lisätietoja ledeistä, katso luku Tekniikka. Minifocus FSM-E (GX24q2) kg Valokeila x MT (G8.) x ) ) Saatavana myös valokeilalla 28. Focus Konventionaalinen liitäntälaite MT (G2) kg Valokeila x x x x Valonlähteet W Kanta 000 K Pienloistelamppu FSM-E 8 GX24q2 827 Monimetallilamppu MT 70 G Monimetallilamppu MT G Lisätietoja valonlähteistä, katso luku Tekniikka. Ellipsilinssi Minifocus Ellipsilinssi Focus 4900 Laajentava linssi, Minifocus 4902 Laajentava linssi, Focus 490 Visiiri, musta, Minifocus Visiiri, musta, Focus 4402 Musta rajain, kpl, Minifocus 4902 Musta rajain, kpl, Focus 490 Maapiikki ja Minifocus 4900 Hajavalonrajain kapealle keilalle /6, Minifocus 20/ W Hajavalonrajain leveälle keilalle 26 /28, Minifocus 20/ W 4902 Hajavalonrajain kapealle keilalle 6 /7, Focus 70/0 W 4904 Hajavalonrajain leveälle keilalle 24 /26, Focus 70/0 W 490 Pylväskiinnike Ø 20 mm pylvääseen, Minifocus ja Focus 480 Kiinnityslevy valonheittimelle, Minifocus ja Focus 0092 ) ) Katso luku ja ideoita ulkovalaistukseen.

54 InLED Valonheittimet InLEDin ajaton muotoilu sopii hyvin erilaisiin ympäristöihin. LED-tekniikka antaa tehokasta ja tarkkaan kohdistettua valoa, joka sopii sekä klassiseen että moderniin arkkitehtuuriin. Valittavana on viisi eri pituutta. InLED sopii myös jonoasennukseen. 2

55 InLED Valonheittimet Asennus Seinäpintaan asennettava valaisin. Seinäkiinnike keskellä valaisinta tai aseteltavat kiinnityssangat valaisimen päissä. Kiinnityssankaversio voidaan asentaa myös jonoksi. Kytkentä Jonovalaisimessa kaksi kaapelin läpivientiaukkoa (M6). RGB DMXvalaisimessa neljä kaapelin läpivientiaukkoa (M2, kaksi vaiheelle, kaksi ohjaukselle). Valaisimessa m liitoskaapeli, x mm² (20 V). Rakenne Runko alumiiniprofiilia. Päädyt alumiinivalua (L-22/ DIN2/ LM20). Seinäkiinnike alumiiniprofiilia. Kiinnityssangat ruostumatonta terästä. Valoaukossa kirkas PMMAlevy (IK0). Silikonitiivisteet. Vakioväri Antrasiitinharmaa (Gris 900 Sablé). Erikoistilausksesta myös muut RAL-värit. Katso lisävarusteet. Lisätiedot Halutun ledin värin lisänumero lisättävä aina tuotenumeroon: Sininen: -70. Punainen: -7. Oranssi: -7. Turkoosi: -74. Vihreä: -7. Valkoinen (00 K): -76. Valkoinen (00 K): -77. RBG DMX: -78, ei malliin InLED ±0⁰ Seinäkiinnike 7 60⁰ Kiinnityssanka seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet InLED 0, kapea, 4 InLED 0, keskileveä, 24 InLED 0, leveä, 4 InLED 0, ellipsi, 7 x InLED 0 W mm kg Linssi Seinäkiinnike Kiinnityssanka Jonovalaisin 9x 2 2. Kapea x 2 2. Keskileveä x 2 2. Leveä x 2 2. Ellipsi InLED 60 W mm kg Linssi Seinäkiinnike Kiinnityssanka Jonovalaisin 8x Kapea x Keskileveä x Leveä x Ellipsi InLED 90 W mm kg Linssi Seinäkiinnike Kiinnityssanka Jonovalaisin 27x Kapea x Keskileveä x Leveä x Ellipsi InLED 0 W mm kg Linssi Seinäkiinnike Kiinnityssanka Jonovalaisin 4x Kapea x Keskileveä x Leveä x Ellipsi Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 00 K 80 L h MacAdam SDCM 00 K 7 L h MacAdam SDCM Lisätietoja valonlähteistä, katso luku Tekniikka. Kiinnike ja jonoasennusvaruste Upotuskotelo seinään ja InLED Seinäkiinnike suurempaa etäisyyttä seinästä varten DMX-ohjain 7280 Signaalivahvistin InLED 20 W mm kg Linssi Seinäkiinnike Kiinnityssanka Jonovalaisin 6x 9.4 Kapea x 9.4 Keskileveä x 9.4 Leveä x 9.4 Ellipsi

56 Mario Valonheittimet Mario-valonheittimissä on viisi eri heijastinvaihtoehtoa sekä hyvä symmetrinen ja epäsymmetrinen valonjako. Mario sopii monipuolisesti julkisivujen, katujen, aukioiden, urheiluareenoiden, tunneleiden yms. valaisuun. Mario on myös helppo huoltaa. 4

57 Mario Valonheittimet Mario IZR6-AD. Mario IZR6-OC. Mario IZR6-CB. Mario IZR6-SD. Asennus Kiinnityssangalla suoraan alustaan, seinään tai pylvääseen asennettava valonheitin. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II. Rakenne Runko alumiinivalua (L-22/ DIN2/LM20) ja kiinnityssanka galvanoitua terästä. Karkaistu lasi, paksuus 6 mm (IK0). CBT Controlled Breathing Technology: Ilmanvaihtokalvo poistaa kosteuden tehokkaasti. Vakioväri Harmaa (RAL 70). Saatavana myös antrasiitinharmaa. Heijastin Heijastin eloksoitua alumiinia. IZR6-AD: Epäsymmetrinen, leveä valonjako. IZR6-CB: Epäsymmetrinen tunnelivalaisinoptiikka. IZR6-OC: Symmetrinen, kapea valonjako. IZR6-SD: Symmetrinen, leveä valonjako. IZR6-V: Katuvalaisinoptiikka. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,08 m² Mario IZR6-AD Mario IZR6-CB Mario IZR6-SD 20 Mario IZR6-OC Mario IZR6-V seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Mario IZR6-V. Mario IZR6-AD, 400 W, ST Mario IZR6-CB, 400 W, ST Mario IZR6-OC, 400 W, ST Mario IZR6-SD, 400 W, ST Mario IZR6-V, 400 W, ST Mario Konventionaalinen liitäntälaite MT (E40) kg IZR6-AD IZR6-CB IZR6-OC IZR6-SD IZR6-V x x x x MT/ST (E40) x ST (E40) x x x x x Valonlähteet W Kanta 2000 K 2800 K 400 K Monimetallilamppu MT 00 E E E E Suurpainenatriumlamppu ST 00 E E E E E Lisätietoja valonlähteistä, katso luku Tekniikka.

58 Sirius Valonheittimet Vesitiivis ja korkealaatuinen Siriusvalonheitin sopii esimerkiksi julkisivujen, opasteiden, monumenttien ja pysäköintialueiden valaisuun. Monipuolisessa Siriuksessa on hyvä epäsymmetrinen ja symmetrinen valonjako, kuusi erilaista heijastinvaihtoehtoa ja paljon lisävarusteita. Sirius on myös helppo huoltaa. 6

59 Sirius Valonheittimet Sirius IZS-. Sirius IZS-4. Sirius IZS-2. Sirius IZS-6. Asennus Kiinnityssangalla suoraan alustaan, seinään tai pylvääseen asennettava valonheitin. Kytkentä Liitäntä x2, mm². Ei ketjutettavissa. Rakenne Runko alumiinivalua (L-22/ DIN2/LM20) ja kiinnityssanka galvanoitua terästä. Yksi läpivienti, M20. Karkaistu suojalasi, paksuus mm (IK0). Vakioväri Harmaa (RAL 70). Saatavana myös antrasiitinharmaa. Heijastin Heijastin anodisoitua alumiinia. IZS-: Pyörähdyssymmetrinen, kapea valonjako. IZS-2: Pyörähdyssymmetrinen, leveä valonjako. IZS-4: Symmetrinen, kapea valonjako. IZS-S: Symmetrinen, leveä valonjako. IZS-6: Epäsymmetrinen, kapea valonjako. IZS-A: Epäsymmetrinen, leveä valonjako. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,08 m² Sirius IZS- Sirius IZS-2 Sirius IZS-6/A 2 90 Sirius IZS-4/S seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Sirius IZS-A. Sirius IZS-S. Sirius IZS-, 0 W, MT Sirius IZS-2, 0 W, MT Sirius IZS-4/S, 0 W, MT Sirius IZS-6, 0 W, MT Sirius Konventionaalinen liitäntälaite MT (G2) kg IZS- IZS-2 IZS-4 IZS-S IZS-6 IZS-A x x MD (Rx7s) x x SD (Rx7s) x x Häikäisysuoja malleille IZS-4, IZS-S, IZS-6 ja IZS-A 7240 Pyöreä häikäisysuoja malleille Sirius IZS- ja IZS Rajaimet malleille IZS-4, IZS-S, IZS-6 ja IZS-A. 724 Suojasäleikkö kaikille Sirius IZS -malleille Kysy muita lisävarusteita ulkovalaisinmyyjältä. Valonlähteet W Kanta 2000 K 000 K Monimetallilamppu MT 70 G G2 88 Monimetallilamppu MD 70 Rx7s Rx7s 820 Suurpainenatriumlamppu SD 70 Rx7s Rx7s 8279 Lisätietoja valonlähteistä, katso luku Tekniikka. 7

60 Zeus Valonheittimet Zeus on huippulaadukas ja monipuolinen valonheitin. Se sopii monien erilaisten kohteiden valaisuun, kuten esimerkiksi julkisivut, opasteet, monumentit, urheilukentät ja pysäköintialueet. Zeus-valaisimissa on hyvä symmetrinen ja epäsymmetrinen valonjako sekä neljä erilaista heijastinvaihtoehtoa. Valaisin on myös helppo huoltaa. 8

61 Zeus Valonheittimet Zeus IZX-A. Zeus IZX-C. Asennus Kiinnityssangalla suoraan alustaan, seinään tai pylvääseen asennetava valonheitin. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II. Ei ketjutettavissa. Rakenne Runko alumiinivalua (L-22/ DIN2/LM20) ja kiinnityssanka galvanoitua terästä. Yksi läpivienti, M20. Karkaistu lasi, paksuus 6 mm (IK0). Vakioväri Harmaa (RAL 70). Saatavana myös antrasiitinharmaa. Heijastin Heijastin anodisoitua alumiinia. IZX-A: Epäsymmetrinen, leveä valonjako. IZX-C: Symmetrinen, kapea valonjako. IZX-D: Symmetrinen, leveä valonjako. IZX-S: Pyörähdyssymmetrinen, kapea valonjako. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,2 m² Zeus IZX-A Zeus IZX-C Zeus IZX-S 0 7 Zeus IZX-D seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Zeus IZX-D. Zeus IZX-S Zeus IZX-A, 400 W, ST Zeus IZX-C, 400 W, ST Zeus IZX-D, 400 W, ST Zeus IZX-S, 400 W, ST Zeus IZX-A Konventionaalinen liitäntälaite MT (E40) kg x MT/ST (E40) x x ST (E40) x Zeus IZX-C Konventionaalinen liitäntälaite MT (E40) kg x x x ST (E40) x x x Zeus IZX-D Konventionaalinen liitäntälaite MT (E40) kg x x x ST (E40) x x x Zeus IZX-S Konventionaalinen liitäntälaite MT (E40) kg x x x ST (E40) x x x Häikäisysuoja malleille Zeus IZX-A, IZX-C ja IZX-D 7200 Siivekkeet malleille Zeus IZX-A, IZX-C ja IZX-D 720 Suojasäleikkö malleille Zeus IZX-A, IZX-C, IZX-D ja IZX-S 7209 Kysy muita lisävarusteita ulkovalaisinmyyjältä. Valonlähteet W Kanta 2000 K 2800 K 400 K Monimetallilamppu MT 0 E E E Suurpainenatriumlamppu ST 0 E E E Lisätietoja valonlähteistä, katso luku Tekniikka. 9

62 Minireef, s

63 valonheittimet maahan upotettavat valaisimet seinä- ja kattovalaisimet Pollarit pollarit Pollareiden avulla voidaan valaista ja näyttää kulkutiet puistoissa ja lähialueilla. Monipuolinen pollarimallisto tarjoaa tuotteita, jotka sopivat sekä moderneihin että klassisiin ympäristöihin. Alabama, s Azur, s Beacon, s Esplanad, s Klippan, s Moai, s Reef, s Stubben, s Triton, s Megablinker, s

64 Alabama Pollari Indalin tyylikäs Alabama-pollarivalaisin luo hyvin häikäisysuojattua ja miellyttävää epäsuoraa valaistusta. Alabama sopii hyvin erilaisten kulkuväylien, torien ja puistojen valaisuun. Alabama pylväsvalaisimet, s

65 Alabama Pollari Asennus Kiinnityslaipalla pintaan asennettava valaisin. Kiinnityslaippa sisältyy toimitukseen. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II. Rakenne Runko alumiinivalua, pollariputki alumiiniprofiilia. Ylempi heijastin sijoitettu lasikuituvahvistettuun polyesterihartsiin. Karkaistu suojalasi (IK09). Silikonitiivisteet. Vakioväri Antrasiitinharmaa. Erikoistilauksesta myös muut RAL-värit. Heijastin Heijastin anodisoitua alumiinia. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Ø Ø 82 pollarit seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Alabama, W, MT 0 0 m 0 m Alabama, W, MT Alabama Konventionaalinen liitäntälaite MT (G2) kg x.0 20 x Valonlähteet W Kanta 000 K Monimetallilamppu MT G G2 884 Lisätietoja valonlähteistä, katso luku Tekniikka. 6

66 Azur Pollari Azur on monipuolinen tuotesarja, jonka valaisimet sopivat mitä erilaisimpiin projekteihin. Sarjan valaisimet tuottavat miellyttävän dynaamista vertikaalitason valoa. Azur-pollarivalaisimien valo on pehmeää ja hyvin häikäisysuojattua. Azur seinävalaisimet, s Azur kattovalaisimet, s Azur pylväsvalaisimet, s

67 Azur Pollari Asennus Pylväsjalustaan sopivaan tyviputkeen (Ø 08 mm), kiinnityslaippaan tai valuankkuriin asennettava valaisin. Katso lisävarusteet. Kytkentä Liitäntä 4x0 mm² kumieristeiselle kaapelille tai vaihtoehtoisesti liitäntä 4x6 mm² sekä erillinen maadoitusliitin yksi- tai monisäikeiselle kaapelille. MTm-lampulle vain suojausluokka I. Rakenne Runko alumiinivalua, ruuviliitokset ruostumatonta terästä. Kupu kirkasta, UV-kestävää polykarbonaattia (IK0). Varoke valaisimessa ja liitäntälaite pollariputkessa. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Heijastin anodisoitua alumiinia. Pollarirunko tilataan erikseen. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Valaisinkokonaisuuteen tarvitaan sekä pollarirunko, että valaisin. Design Tommy Govén. Ø Ø 08 Ø Kiinnityslaippa seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit m 0 m Azur, 8 W, FSM-E Azur FSM-E (GX24q,2) kg x.2 Suojausluokka II x8.2 Suojausluokka II MTm (GU6.) x20.2 Suojausluokka I Pollarirunko Pollarirunko Ø 08 -pylväsjalustaa tai valuankkuria varten (270 mm) Pollarirunko Ø 08 mm kiinnityslaippaa varten (870 mm) 0094 Valonlähteet W Kanta 000 K Pienloistelamppu FSM-E GX24q 82 8 GX24q2 827 Monimetallilamppu MTm 20 GU Lisätietoja valonlähteistä, katso luku Tekniikka. Kiinnityslaippa, Ø 200, h 200 mm 0090 Valuankkuri (pylväät)

68 Beacon Pollari Beacon-pollarivalaisimen rakenne on tukeva ja kestävä. Hillityssä valaisimessa on pyörähdyssymmetrinen valonjako. Beacon sopii hyvin kulkuväylien ja sisäänkäyntien valaisuun. 66

69 Beacon Pollari Asennus Pylväsjalustaan sopivaan tyviputkeen (Ø 08 mm), kiinnityslaippaan tai valuankkuriin asennettava valaisin. Katso lisävarusteet. Kytkentä Liitäntä x0 mm² kumieristeiselle kaapelille tai vaihtoehtoisesti liitäntä 4x6 mm² sekä erillinen maadoitusliitin yksi- tai monisäikeiselle kaapelille. Rakenne Runko alumiinivalua, ruuviliitokset ruostumatonta terästä. Kupu kirkasta, UV-kestävää polykarbonaattia. Varoke ja liitäntälaite valaisimessa. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Kiinnityslaippa, pylväsjalustaan sopiva tyviputki tai valuankkuri tilataan erikseen. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Ø Ø 08 Ø 20 Ø 04 Ø 80 seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Ø 8 26, pollarit Ø 90 Ø m 0 m Ø 08 Ø 200 Beacon, 70 W, ME Beacon, 2 W, FSM-E Pylväsjalustaan sopiva tyviputki ja valuankkuri Beacon FSM-E (GX24q,4) kg x26/2/ MTm (PGJ) x x Konventionaalinen liitäntälaite ME/SE-E (E27) x SE-E (E27) x Valuankkuri Kiinnityslaippa 0060 Tyviputki Ø 08 mm pylväsjalustaan Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 Monimetallilamppu MTm 20 PGJ 8406 PGJ 8428 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 0 E E Lisätietoja valonlähteistä, katso luku Tekniikka. 67

70 Esplanad Pollari Esplanad-pollarivalaisimessa on miellyttävä, pyörähdyssymmetrinen valonjako. Valaisin on vankkarakenteinen ja sopii valaisemaan erilaisissa ympäristöissä mm. jalankulkuteitä ja sisäänkäyntejä. 68

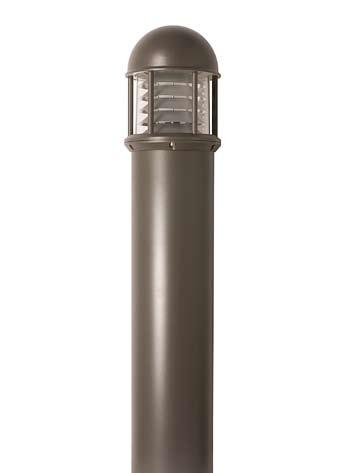

71 Esplanad Pollari Asennus Pylväsjalustaan sopivaan tyviputkeen (Ø 08 mm), kiinnityslaippaan tai valuankkuriin asennettava valaisin. Katso lisävarusteet. Kytkentä Liitäntä x0 mm² kumieristeiselle kaapelille tai vaihtoehtoisesti liitäntä 4x6 mm² sekä erillinen maadoitusliitin yksi- tai monisäikeiselle kaapelille. Rakenne Runko alumiinivalua, ruuviliitokset ruostumatonta terästä. Kupu kirkasta, UV-kestävää polykarbonaattia. Varoke ja liitäntälaite valaisimessa. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Kiinnityslaippa, pylväsjalustaan sopiva tyviputki tai valuankkuri tilataan erikseen. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. 0 Ø 08 Ø 80 Ø 24 Ø 04 Ø 20 seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Ø 8 26, pollarit Ø 90 Ø m 0 m Ø 08 Ø 200 Esplanad, 70 W, ME Esplanad, 70 W, ME Pylväsjalustaan sopiva tyviputki ja valuankkuri Esplanad FSM-E (GX24q,4) kg x26/2/ MTm (PGJ) x x Konventionaalinen liitäntälaite ME/SE-E (E27) x SE-E (E27) x Valuankkuri Kiinnityslaippa 0060 Tyviputki Ø 08 mm pylväsjalustaan Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 Monimetallilamppu MTm 20 PGJ 8406 PGJ 8428 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 0 E E Lisätietoja valonlähteistä, katso luku Tekniikka. 69

72 Klippan Pollari Pollarivalaisin, jossa on pyörähdyssymmetrinen valonjako. Sopii mm. jalankulkuteiden ja sisäänkäyntien valaisuun. Opaaliakryylikupu luo miellyttävää valaistusta. Tuotesarjaan kuuluvat lisäksi seinä- ja pylväsvalaisimet. Klippan seinävalaisimet, s. 4. Klippan pylväsvalaisimet, s

73 Klippan Pollari Asennus Pylväsjalustaan sopivaan tyviputkeen (Ø 08 mm), kiinnityslaippaan tai valuankkuriin asennettava valaisin. Katso lisävarusteet. Kytkentä Liitäntä x0 mm² automaattivarokkeella. Läpijohdotettavissa. Rakenne Runko alumiinivalua. Kupu iskunkestävää opaaliakryylia. Lampulle erillinen lasinen suojus. Liitäntälaitteet valaisimessa. Vakioväri Harmaa (RAL 902). Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Torbjörn Eliasson. Ø 260 Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit Klippan Konventionaalinen liitäntälaite kg mm FSM-I (GX24d) x MT (G2) x Tyviputki Ø 08 mm pylväsjalustaan Valuankkuri 2024 Kiinnityslaippa Valonlähteet W Kanta 000 K Pienloistelamppu FSM-I 26 GX24d 807 Monimetallilamppu MT G2 886 Lisätietoja valonlähteistä, katso luku Tekniikka. 7

74 Moai Pollari Simeksen Moai-pollarivalaisimen puhdas, minimalistinen muotoilu tuo mieleen Pääsiäissaaren monoliitit. Valaisimen hyvin häikäisysuojattu pehmeä valonjako suuntautuu kohti maan pintaa. 72

75 Moai Pollari Asennus Suoraan alustaan, pylväsjalustaan sopivaan tyviputkeen (Ø 08 mm), tai valuankkuriin asennettava valaisin. Katso lisävarusteet. Rakenne Runko kahteen kertaan pulverimaalattua alumiinivalua, pollariputki alumiiniprofiilia. Erinomainen korroosionkestävyys. Ruuviliitokset ruostumatonta terästä. Alumiiniheijastimet. Rihlattu ja karkaistu tasolasi. Valaisimessa kiinteä kumikaapeli 0, m pikaliittimellä (IP 67). Ei ketjutettavissa. Silikonitiivisteet. Vakioväri Alumiininharmaa (RAL 9006). Ruosteenvärin. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Ø 08 Ø 6 Tyviputki Ø 08 mm pylväsjalustaan pollarivalaisimille ja kiinnityslevy pollarit cd/klm 7 cd/klm 0 m 0 m Moai, W, MT Moai, 2 W, LED Moai, 2 W, LED (200 K) Moai LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Alumiininharmaa Ruosteenvärinen 9.2, , Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Moai MT (G8.) kg Alumiininharmaa Ruosteenvärinen x Tyviputki Ø 08 mm pylväsjalustaan pollarivalaisimille 0089 Kiinnityslevy, keskikokoinen, lisävaruste tyviputkeen Valuankkuri suoraa betonivalua varten Ø 80 mm 490 Häikäisysuoja Valonlähteet W Kanta 000 K Monimetallilamppu MT G Lisätietoja valonlähteistä, katso luku Tekniikka. 7

76 Reef Pollari Reef-pollareissa on erittäin hyvä valonhallinta. Sarja tarjoaa useita joustavia ratkaisuja erityyppisiin käyttökohteisiin. Reef on vankkarakenteinen ja kestää hyvin ilkivaltaa. Monimetallilampulla varustettu valaisin tuottaa miellyttävää valoa, eikä häikäise mistään katselukulmasta. 74

77 Reef Pollari Asennus Pylväsjalustaan sopivaan tyviputkeen (Ø 08 mm), kiinnityslaippaan tai valuankkuriin asennettava valaisin. Katso lisävarusteet. Rakenne Runko kahteen kertaan pulverimaalattua alumiinivalua, pollariputki alumiiniprofiilia. Erinomainen korroosionkestävyys. Ruuviliitokset ruostumatonta terästä. Kupu kirkasta polykarbonaattia (IK0). Liitäntä 2x, mm². Kaksi läpivientiaukkoa PG6-tiivistein, (Ø 7 mm Minireef). Kaksi läpivientiaukkoa PG6-tiivistein, (Ø 0 4 mm, Reef). Silikonitiivisteet. Vakioväri Alumiininharmaa (RAL 9006). Ruosteenvärinen. Heijastin Heijastin alumiinia. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Sisältää valonlähteen. Minireef 0 67 Ø 72 Ø 20 Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Reef Ø 20 pollarit cd/klm 4 9 cd/klm 4 cd/klm 4 6 cd/klm 0 m 0 m Minireef, 20 W, MT Minireef, 8 W, FSM-I Reef, 70 W, MT Reef, 26 W, FSM-I Reef, 26 W, FSM-I Minireef MT (G8.) kg Alumiininharmaa Ruosteenvärinen x Konventionaalinen liitäntälaite FSM-I (GX24d2) x Reef MT (G2) kg Alumiininharmaa Ruosteenvärinen x Konventionaalinen liitäntälaite FSM-I (GX24d) x Valonlähteet W Kanta 000 K Pienloistelamppu FSM-I 8 GX24d GX24d 807 Monimetallilamppu MT 70 G2 884 Monimetallilamppu MT 20 G Lisätietoja valonlähteistä, katso luku Tekniikka. Tyviputki Ø 08 mm pylväsjalustaan pollarivalaisimille 0089 ) Kiinnityslevy, keskikokoinen, lisävaruste tyviputkeen 0089 (Minireef) 0090 ) Kiinnityslevy, iso, lisävaruste tyviputkeen 0089 (Reef) 009 ) Valuankkuri suoraan betonivalua varten Ø 90 mm (Minireef) Valuankkuri suoraan betonivalua varten Ø 20 mm (Reef) 4820 ) Lisätietoja, katso luku ja ideoita ulkovalaistukseen s

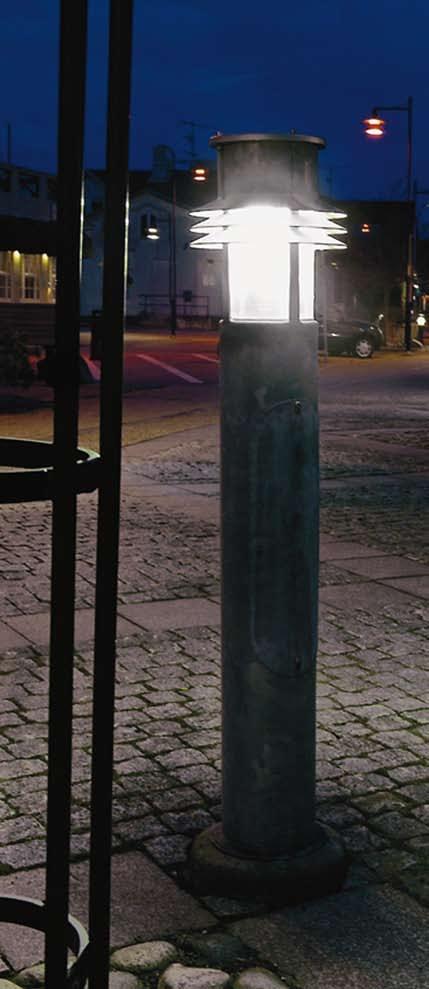

78 Stubben Pollari Stubben-pollarissa on pyörähdyssymmetrinen valonjako. Valaisin sopii mm. jalankulkuteiden ja sisäänkäyntien valaisuun. Stubben on erittäin vankkarakenteinen valaisin, ja sen valonjako on leveä. 76

79 Stubben Pollari Asennus Pylväsjalustaan sopivaan tyviputkeen (Ø 08 mm), kiinnityslaippaan tai valuankkuriin asennettava valaisin. Katso lisävarusteet. Kytkentä 4x0 mm² + erillinen 0 mm² maadoitusliitin. Rakenne Runko kuumasinkittyä terästä. Peitekansi ruostumatonta terästä. Ylävalollisessa mallissa kirkas, karkaistu ylävalon suojalasi. Kupu kirkasta, iskunkestävää akryylia. Liitäntälaite valaisimessa. Vakioväri Kuumasinkitty. Heijastin Ylävalon heijastin anodisoitua alumiinia. Kytkentäkotelon kansi varustettuna kahdella pistorasialla ja vikavirtasuojakytkimellä. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Ingemar Hertzman. Ø 68 Ø seinä- ja kattovalaisimet pollarit maahan upotettavat valaisimet valonheittimet SE-E, ilman ylävaloa SE-E, ylävalolla Stubben FSM-E (GX24q,4,) kg mm Ilman ylävaloa Ylävalolla x26/2/ x Konventionaalinen liitäntälaite ME (E27) x ) 208 ) SE-E (E27) x0/ ) Valonlähteen sytytysjännite max 2, kv. Kytkentäkotelon kansi kahdella pistorasialla ja vikavirtasuojakytkimellä Kiinnityslaippa Tyviputki Ø 08 mm pylväsjalustaan Valuankkuri 2007 Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 7 GX24q 84 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 0 E E Lisätietoja valonlähteistä, katso luku Tekniikka. 77

80 Triton Pollari Triton-sarjan ulkovalaisimissa on tehokas valonhallinta ja korkea käyttöhyötysuhde. Energiatehokkaassa Tritonissa on uudelleen kehitetty optiikka, sekä mahdollisuus käyttää erilaisia valonlähteitä. Pelkistetty ja tukevarakenteinen Triton-pollari sopii moniin erilaisiin valaistuskohteisiin. Triton seinävalaisimet, s. 29. Triton pylväsvalaisimet, s

81 Triton Pollari Asennus Suoraan tasoon tai pylväsjalustaan sopivaan tyviputkeen (Ø 08 mm) asennettava pollarirunko ja siihen asennettavat valaisimet. Katso lisävarusteet. Kytkentä Liitäntä x2, mm² kytkentärasiassa. Kaapeli kytkentärasialta valaisimelle sisältyy toimitukseen. Rakenne Runko alumiinivalua, ruuviliitokset ruostumatonta terästä. Kirkas, karkaistu tasolasi. Lampunvaihto tasolasin kautta. Pollarissa asennusluukku. Liitäntälaite valaisimessa, kytkentärasia pollarirungossa. Vakioväri Alumiininharmaa (RAL 9006). Antrasiitinharmaa. Heijastin Heijastin anodisoitua alumiinia. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Valaisinkokonaisuuteen tarvitaan sekä pollarirunko, että valaisin. Design White Design Torbjörn Eliasson ja Andreas Sture Ø Ø Tyviputki Ø 08 seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit m 0 m Lampunvaihto helposti tasolasin kautta. Triton, 8 W, FSM-E Triton, 20 W, MTm Triton, 20 W, MTm Triton LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Alumiininharmaa Antrasiitinharmaa 9, Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Triton FSM-E (GX24q,2) kg Alumiininharmaa Antrasiitinharmaa x x MTm (PGJ) x x Pollarirunko kg Alumiininharmaa Antrasiitinharmaa Pollarirunko, yhdelle Pollarirunko, kahdelle Valonlähteet W Kanta 000 K Pienloistelamppu FSM-E GX24q 82 8 GX24q2 827 Monimetallilamppu MTm 20 PGJ 8427 PGJ 8424 Lisätietoja valonlähteistä, katso luku Tekniikka. Tyviputki Ø

82 Megablinker Pollari Asennus Suoraan alustaan, pylväsjalustaan sopivaan tyviputkeen (Ø 08 mm), tai valuankkuriin asennettava valaisin. Katso lisävarusteet. Rakenne Runko alumiinivalua, pollariputki alumiiniprofiilia. Erinomainen korroosionkestävyys. Kaksinkertainen, UV-kestävä pulverimaalaus. Ruuviliitokset ruostumatonta terästä. Alumiiniheijastimet. Etsattu ja karkaistu tasolasi. Valaisimessa kiinteä kumikaapeli pikaliittimellä (IP 67). Ei ketjutettavissa. Silikonitiivisteet. Vakioväri Alumiininharmaa (RAL 9006). Ruosteenvärinen. Katso lisävarusteet Megablinker ruosteenvärinen. 268 cd/klm Megablinker, LED, 660 K 0 m 0 m Megablinker, LED, 660 K Megablinker LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Alumiininharmaa Ruosteenvärinen 9.2, , , 270 Sininen Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 200 K 80 L h MacAdam 4 SDCM 660 K 80 L h MacAdam 4 SDCM Sininen - L h - Lisätietoja ledeistä, katso luku Tekniikka. Megablinker MT (G8.) kg Alumiininharmaa Ruosteenvärinen x Valuankkuri suoraa betonivalua varten Ø 80 mm 490 Tyviputki Ø 08 mm pylväsjalustaan pollarivalaisimille 0089 Kiinnityslevy, keskikokoinen, lisävaruste tyviputkeen Valonlähteet W Kanta 000 K Monimetallilamppu MT G Lisätietoja valonlähteistä, katso luku Tekniikka. 80

83 maahan upotettavat valaisimet seinä- ja kattovalaisimet Alabama, s Ariel, s Azur, s Bianca, s valonheittimet Logo 24, s Logo 246, s Micenas, s Micron, s pollarit Lähiympäristöt lähiympäristöt Osiris, s Parkline, s Rondo, s Valaistuksella on tärkeä merkitys lähiympäristöissä liikkuville ihmisille. Pimeään aikaan hyvä valaistus lisää turvallisuudentunnetta ja viihtyisyyttä. Valaisimien ulkonäkö vaikuttaa lähialueiden tunnelmaan, ja korostaa niiden historiallista tai arkkitehtonista merkitystä. Mallistosta löytyy runsaasti pylväsvalaisimia erilaisiin lähiympäristöihin. Scheherazade, s Stela, s Triton, s Vega, s. 0. Ypsilon, s. 2. Ulkovalaistuskonseptit, s

84 Alabama Pyväsvalaisin, lähiympäristöt Indalin klassinen Alabama-pylväsvalaisin luo hyvin häikäisysuojattua ja miellyttävää epäsuoraa valaistusta. Se sopii hyvin erilaisten kulkuväylien, torien ja puistojen valaisuun kaupunki- ja taajama-alueilla. Alabama on helppo huoltaa. Alabama pollarit, s

85 Alabama Pyväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II. Rakenne Runko pulverimaalattua alumiinivalua. Karkaistu tasolasi (IK08). Vakioväri Antrasiitinharmaa. Erikoistilauksesta myös muut RAL-värit. Heijastin Heijastin anodisoitua alumiinia. Yläheijastinlevy lasikuituvahvisteista polyesteriä. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0, m². Ø 90 Ø 60 Ø 20 9 pollarit seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet m 20 m lähiympäristöt Alabama, 70 W, MT Alabama, 0 W, MT Alabama Konventionaalinen liitäntälaite kg MT (G2) x x Lieriöpylväs kiinnityslaippaan mm Harjattu alumiini Alumiininharmaa Antrasiitinharmaa Pylväs, Ø 20 mm ) Pylväs, Ø 20 mm ) Lieriöpylväs pylväsjalustaan tai valuankkuriin mm Harjattu alumiini Alumiininharmaa Antrasiitinharmaa Pylväs, Ø 20 mm ) Pylväs, Ø 20 mm ) ) Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 000 K Monimetallilamppu MT 70 G G2 88 Lisätietoja valonlähteistä, katso luku Tekniikka. Varokesarja, suojausluokka I 009 Varokealusta, lisävaruste, suojausluokka I 0002 Harjattu alumiini Alumiininharmaa Antrasiitinharmaa Kiinnityslaippa Ø 20 mm

86 Ariel Pyväsvalaisin, lähiympäristöt Ariel-pylväsvalaisin sopii valaisemaan esimerkiksi jalankulku- ja pyöräteitä, pysäköintialueita ja muita avoimia alueita. Arielissa on symmetrinen tai epäsymmetrinen valonjako. 84

87 Ariel Pyväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm. Kytkentä Liitäntä x4 mm². Rakenne Runko maalattua alumiinivalua, ruuviliitokset ruostumatonta terästä. Karkaistu suojalasi. Liitäntälaite kytketty rimaan. Valaisimessa elektroninen sytytin katkaisuautomatiikalla. Vakioväri Alumiininharmaa (RAL 9006). Muut värit tilataan lisänumerolla: antrasiitinharmaa -29. Heijastin Heijastinlevy alumiinia, alapuoli maalattu valkoiseksi. Valaisinosan sisällä heijastin anodisoitua alumiinia. Epäsymmetrisen valaisimen heijastinlevy kallistettu 20. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta (symm.) 0,09 m². Projektiotuulipinta (epäsymm.) 0,28 m². Ø 78 Ariel symmetrinen seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Ariel epäsymmetrinen pollarit lähiympäristöt m 20 m 0 m 20 m Ariel epäsymmetrinen. Ariel symmetrinen, 70 W, MT Ariel epäsymmetrinen, 70 W, MT Ariel symmetrinen, 70 W, MT, 4 m Ariel epäsymmetrinen, 70 W, MT, 4 m Ariel symmetrinen MT (G2) kg x Konventionaalinen liitäntälaite MT (G2) x Valonlähteet W Kanta 000 K Monimetallilamppu MT 70 G G2 88 Lisätietoja valonlähteistä, katso luku Tekniikka. Ariel epäsymmetrinen MT (G2) kg x Konventionaalinen liitäntälaite MT (G2) x Varokesarja 009 Varokealusta, varaosa 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s

88 Azur Pylväsvalaisin, lähiympäristöt Azur on monipuolinen tuotesarja, jonka valaisimet sopivat mitä erilaisimpiin projekteihin. Sarjan valaisimet tuottavat miellyttävän dynaamista vertikaalitason valoa. Azur-pylväsvalaisimet luovat hyvin häikäisysuojattua, epäsuoraa valaistusta. Azur seinävalaisimet, s Azur kattovalaisimet, s Azur pollarit, s

89 Azur Pylväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm tai Ø 76 mm. Kytkentä Sisältää m liitosjohdon, 2x, mm², suojausluokka II. x, mm², suojausluokka I (Azur LED). Rakenne Runko alumiinivalua, ruuviliitokset ruostumatonta terästä. Kupu kirkasta UV-kestävää polykarbonaattia (IK0). Lampunvaihto yläpuolella olevan huoltoluukun kautta. Liitäntälaite valaisimessa. (Liitäntälaite pylväässä, kun valonlähteenä MT CosmoWhite). Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Heijastin anodisoitua alumiinia. Häikäisysuoja Häikäisysuoja akryylia. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta 0,4 m². Design Tommy Govén. Ø 77 Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt m 20 m Azur, LED Azur, 70 W, MT Azur, 60 W, MT, 4 m Azur LED LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg 6, Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Azur FSM-E (GX24q,4,) kg x26/2/ x MT (G2) x x MT (PGZ2) x x Varokesarja 009 Varokealusta, varaosa 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 7 GX24q 84 Monimetallilamppu MT G G2 884 Monimetallilamppu MT 4 PGZ PGZ2 89 Lisätietoja valonlähteistä, katso luku Tekniikka. 87

90 Bianca Pylväsvalaisin, lähiympäristöt Bianca-valaisimien valonlähteinä ovat ajankohtaiset ledit. Biancan hillitty ja huomaamaton muotoilu sopii moniin erityyppisiin valaistuskohteisiin. Bianca luo miellyttävää ja hyvin häikäisysuojattua valaistusta. Sarjaan kuuluvat seinä- ja kattovalaisimet sekä pylväsvalaisimet. Bianca seinävalaisimet, s. 0. Bianca kattovalaisimet, s

91 Bianca Pylväsvalaisin, lähiympäristöt Asennus Pylvääseen (pylvään pää Ø 60 mm) yhden tai kahden valaisimen pylväskiinnikkeellä asennettava valaisin, katso lisävarusteet. Erilliset kiinnikkeet EL- ja DALI-valaisimille. Kytkentä Liitäntä x2, mm² valaisimessa. Sisältää liitosjohdon m. Rakenne Runko alumiinivalua. Kupu akryylia. Vakioväri Harmaa (RAL 902). Muut värit tilataan lisänumerolla: alumiininharmaa (RAL ). Heijastin Valkoinen, pyörähdyssymmetrinen heijastin. Prismahäikäisysuoja akryylia. Pylväskiinnike yhdelle tai kahdelle valaisimelle. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite. Design Tommy Govén. Ø Ø 0 86 lähiympäristöt seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit Bianca, 2000 lm Bianca LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg EL DALI 8, , , , Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM 4000 K 80 L h MacAdam 4 SDCM Lisätietoja valonlähteistä, katso luku Tekniikka. Pylväskiinnike yhdelle valaisimelle, EL Pylväskiinnike kahdelle valaisimelle, EL Pylväskiinnike yhdelle valaisimelle, DALI Pylväskiinnike kahdelle valaisimelle, DALI Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s

92 Logo 24 Pyväsvalaisin, lähiympäristöt Näyttävä ja persoonallinen Logo-pylväsvalaisin sopii aukioiden, puistojen ja muiden kulkuväylien valaisuun kaupunki- ja taajama-alueilla. Logossa on useita valonjakovaihtoehtoja ja erittäin hyvä häikäisysuojaus. Logo on myös helppo huoltaa. Logo 246 pylväsvalaisimet, s

93 Logo 24 Pyväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm tai Ø 76 mm. Sovite Ø 60 mm sisältyy toimitukseen. SMT Safe Maintenance Technology: Katkaisee virran automaattisesti valaisimesta, kun valaisimen kansi avataan huoltoa varten. Kannen kaksi pikalukkoa helpottavat huoltoa. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II. Rakenne Runko alumiinivalua (L-220/ DIN20/LM6). Kupu kirkasta iskunkestävä UV-kestävää polykarbonaattia (IK0). CBT Controlled Breathing Technology: Ilmanvaihtokalvo poistaa kosteuden tehokkaasti. Saatavana myös IP 66. Vakioväri Antrasiitinharmaa (Gris 900 Sablé). Erikoistilauksesta myös muut RALvärit. Heijastin Heijastimet anodisoitua alumiinia. VIA-T: ST/MT ja FSM-E. VIA-T ExaCT-Performer: MT ja MT CosmoWhite. VIA-T ExaCT-Comfort: MT ja MT CosmoWhite. VIA-T Comfort: FSD-E. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,4 m². 60 Ø m 20 m Logo 24, ExaCT-Comfort, 60 W, MT, 4 m seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt m 20 m Logo 24, VIA-T, 70 W, ST Logo 24, ExaCT-Comfort, 60 W, MT Logo 24 ExaCT-Comfort, 70 W, MT, 4 m Logo 24 (VIA-T) Konventionaalinen liitäntälaite kg ME (E27) x ST/MT (E27) x0/ ST/MT (E27/E40) x Logo 24 (VIA-T ExaCT-Comfort) MT (PGZ2) kg x x Konventionaalinen liitäntälaite MT (G2) x x Logo 24 (VIA-T ExaCT-Performer) MT (PGZ2) kg x x Konventionaalinen liitäntälaite MT (G2) x x Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Monimetallilamppu MT G G2 884 Monimetallilamppu MT 60 PGZ PGZ2 892 Monimetallilamppu MT 0 E E E Monimetallilamppu ME E27 89 Suurpainenatriumlamppu ST 0 E E E40 82 Lisätietoja valonlähteistä, katso luku Tekniikka. 9

94 Logo 246 Pyväsvalaisin, lähiympäristöt Näyttävä ja persoonallinen Logopylväsvalaisin sopii aukioiden, puistojen ja muiden kulkuväylien valaisuun kaupunki- ja taajama-alueilla. Logossa on useita valonjakovaihtoehtoja ja erittäin hyvä häikäisysuojaus. Logo on myös helppo huoltaa. Logo 24 pylväsvalaisimet, s

95 Logo 246 Pyväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm tai Ø 76 mm. Sovite Ø 60 mm sisältyy toimitukseen. SMT Safe Maintenance Technology: Katkaisee virran automaattisesti valaisimesta, kun valaisimen kansi avataan huoltoa varten. Kannen kaksi pikalukkoa helpottavat huoltoa. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II. Rakenne Runko alumiinivalua (L-220/ DIN20/LM6). Kupu kirkasta iskunkestävä UV-kestävää polykarbonaattia (IK0). CBT Controlled Breathing Technology: Ilmanvaihtokalvo poistaa kosteuden tehokkaasti. Saatavana myös IP 66. Vakioväri Antrasiitinharmaa (Gris 900 Sablé). Erikoistilauksesta myös muut RALvärit. Häikäisysuoja Rotational: UV-kestävä häikäisysuoja polykarbonaattia. Square: Häikäisysuoja anodisoitua alumiinia. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,4 m². 60 Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt m 20 m 0 0 m 20 m Logo 246 Rotational, 70 W, ST Logo 246 Square, 70 W, ST Logo 246 Rotational, 70 W, MT, 4 m Logo 246 Square, 70 W, MT, 4 m Logo 246 Rotational FSM-E (GX24q,4) kg x26/2/ MT (PGZ2) x x Konventionaalinen liitäntälaite ME (E27) x ST/MT (E27, E40) x0/ x Logo 246 Square FSM-E (GX24q,4) kg x26/2/ MT (PGZ2) x x Konventionaalinen liitäntälaite ME (E27) x ST/MT (E27/ E40) x0/ x Varokesarja 009 Varokealusta, varaosa 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 Monimetallilamppu MT 60 PGZ PGZ2 892 Monimetallilamppu MT 0 E E E Monimetallilamppu ME E27 89 Suurpainenatriumlamppu ST 0 E E E40 82 Lisätietoja valonlähteistä, katso luku Tekniikka. 9

96 Micenas Pyväsvalaisin, lähiympäristöt Persoonallinen, entisaikojen kaasulyhtyjä muistuttava Micenas-pylväsvalaisin sopii pienien teiden, katujen ja jalankulkuväylien valaisuun kaupungeissa, ja erityisesti niiden vanhemmissa ja historiallisissa osissa. Micenas ei häikäise, ja siinä on erittäin hyvä valonjako. Valaisin on myös helppo huoltaa. 94

97 Micenas Pyväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm tai Ø 4 mm. Sovite Ø 60 mm sisältyy toimitukseen. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II (vain malliin IJM). Rakenne Runko alumiinivalua (L-220/ DIN20/LM6). Saranoitu kansi helpottaa lampunvaihtoa. Kirkas, karkaistu lasi. IJM: IK09. IJM2: IK0. Vakioväri Musta. Saatavana myös harmaa (Gris 200 Sablé). Heijastin Heijastin anodisoitua alumiinia. IJM: ireflec00. IJM2: ireflec40. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. IJM: Projektiotuulipinta: 0,09 m². IJM2: Projektiotuulipinta: 0,6m². 80 Ø 4 Micenas IJM seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Ø 4 Micenas IJM2 pollarit lähiympäristöt 0 Micenas IJM2, 0 W, MT 0 0 m 20 m Micenas IJM2, 70 W, MT, 4 m Micenas IJM Konventionaalinen liitäntälaite kg MT (G2) x 9. 7 MT/ST (E27) x0/ Micenas IJM2 Konventionaalinen liitäntälaite kg ME (E27) x MT/ME/SE-E/ST (E27) x0/ Varokesarja 009 Varokealusta, varaosa 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Monimetallilamppu MT 0 E E Monimetallilamppu MT G2 886 Monimetallilamppu ME E E E Suurpainenatriumlamppu SE-E 0 E E Suurpainenatriumlamppu ST 0 E E27 8 Lisätietoja valonlähteistä, katso luku Tekniikka. 9

98 Micron Pyväsvalaisin, lähiympäristöt Tehokas, muotoilultaan valonheitintä muistuttava Micron-pylväsvalaisin sopii monipuolisesti teiden, katujen, pysäköintialueiden, pyörä- ja jalankulkuväylien valaisuun. Micronissa on erittäin hyvä asennusväli. Siinä on energiaa säästävä tekniikka, ja se on helppo huoltaa. 96

99 Micron Pyväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm. Voidaan asentaa myös seinäpintaan. Valaisin-/seinävarsi sisältyy toimitukseen. Kytkentä Liitäntä x2, mm². Rakenne Runko ja valaisinvarsi alumiinivalua (L-22/DIN20/LM20). Sanka alumiiniprofiilia. Karkaistu suojalasi, paksuus mm (IK0). Vakioväri Harmaa (RAL 70). Saatavana myös antrasiitinharmaa. Heijastin Heijastin anodisoitua alumiinia. Lampun asema aseteltavissa vaakasuunnassa. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,2 0,22 m² seinä- ja kattovalaisimet maahan upotettavat valaisimet pollarit valonheittimet lähiympäristöt m 20 m 2-osainen valaisinvarsi. Seinävarsi. Micron, 70 W, MT Micron, 60 W, MT, 4 m Micron -osainen valaisinvarsi MT (PGZ2) kg Pituus mm x x x x Konventionaalinen liitäntälaite MT (G2) x x x x Micron 2-osainen valaisinvarsi MT (PGZ2) kg Pituus mm 2x x x x Konventionaalinen liitäntälaite MT (G2) 2x x x x Micron seinävarsi MT (PGZ2) kg Pituus mm x x x x Konventionaalinen liitäntälaite MT (G2) x x x x Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2800 K 000 K Monimetallilamppu MT 70 G G2 88 Monimetallilamppu MT 60 PGZ PGZ2 89 Lisätietoja valonlähteistä, katso luku Tekniikka. 97

100 Osiris Pyväsvalaisin, lähiympäristöt Tyylikäs Osiris-pylväsvalaisin sisältää nykyaikaista valaistustekniikka. Se sopii aukioiden, puistojen ja muiden jalankulkualueiden valaisuun kaupunki- ja taajama-alueilla. Valaisimessa on tehokas pyörähdyssymmetrinen optiikka ja iskunkestävä rakenne. Osiris on myös helppo huoltaa. 98

101 Osiris Pyväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm tai Ø 76 mm (sovite Ø 60 mm sisältyy toimitukseen). SMT Safe Maintenance Technology: Katkaisee virran automaattisesti, kun valaisimen kansi avataan huotoa varten. Kannen kaksi pikalukkoa helpottavat huoltoa. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II. Rakenne Heijastinlevy lasikuituvahvistettua polyesteriä. Heijastilevyn yläpuoli maalattu mustaksi, alapuoli valkoiseksi. Kupu kirkasta, iskun- ja UVkestävää polykarbonaattia (IK08). Vakioväri Musta (RAL 900). Erikoistilauksesta myös antrasiitinharmaa (Gris 900 Sablé) ja muut RAL-värit. Häikäisysuoja Häikäisysuoja alumiinia. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,8 m². 68 Ø 672 Ø 27 Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt Osiris, 70 W, MT 0 0 m 20 m Osiris, 70 W, MT, 4 m Osiris FSM-E (GX24q-) kg x26/2/ x Konventionaalinen liitäntälaite ST/SE-E/MT/ME (E27/E40) x0/ x Varokesarja 009 Varokealusta, varaosa 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q GX24q 84 Monimetallilamppu ME 0 E E E Monimetallilamppu MT 0 E E E Suurpainenatriumlamppu SE-E 0 E E E Suurpainenatriumlamppu ST 0 E E E40 82 Lisätietoja valonlähteistä, katso luku Tekniikka. 99

102 Parkline Pyväsvalaisin, lähiympäristöt Parkline-pylväsvalaisimen pelkistetyn ja tyylipuhtaan muotoilun lähtökohtana on siinä käytettävät valonlähteet. Parklinen graafisen selkeä ulkonäkö sopii hyvin mitä erilaisimpiin kaupunkiympäristöihin. Valaisimessa on suora valonjako, ja se sopii valaisemaan erilaisia kulkuväyliä, pysäköintialueita- ja ramppeja. Parkline seinävalaisimet, s

103 Parkline Pyväsvalaisin, lähiympäristöt Asennus Pylväsjalustaan asennettava valaisin. Sisältää Ø 08 mm tyviputken ja erikoispylvään. Voidaan kiinnittää myös kiinnityslaippaan. Katso lisävarusteet. Kytkentä Sisältää m liitosjohdon, x, mm². Rakenne Valaisin alumiinivalua, pylväs alumiiniprofiilia. Kirkas, karkaistu tasolasi. Lampunvaihto valaisimen yläosan kautta kautta. Liitäntälaite valaisimessa. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Heijastin metalloitua alumiinia. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta 0,49 m². Design Olle Anderson Ø 08 Ø 08 seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet 60 Kiinnityslaippa 220 pollarit lähiympäristöt Parkline, W, FSD 0 m 20 m Parkline, 40 W, FSD,, m Parkline FSD (2G) kg x x x Kiinnityslaippa 0008 Varokesarja 009 Varokealusta, varaosa 0002 Valonlähteet W Kanta 000 K Pienloistelamppu FSD 40 2G 86 2G G 88 Lisätietoja valonlähteistä, katso luku Tekniikka. 0

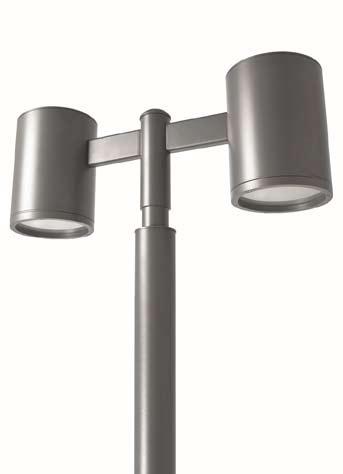

104 Rondo Pylväsvalaisin, lähiympäristöt Suosittu Rondo-sarja tarjoaa monipuolisen valikoiman energiatehokkaita ja miellyttävästi valaisevia ulkovalaisimia erilaisiin ympäristöihin. Sarjaan kuuluvat seinä-, katto- ja pylväsvalaisimet. Rondopylväsvalaisimista löytyy useita valonjakovaihtoehtoja, ja ne sopivat monipuolisesti erilaisiin valaistusprojekteihin. Rondo seinävalaisimet, s Rondo Twin seinävalaisimet, s Rondo R kattovalaisimet, s Rondo C kattovalaisimet, s

105 Rondo Pylväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm. Kytkentä Liitäntä x4 mm². Rakenne Runko alumiinivalua. Karkaistu tasolasi. Liitäntälaite kytketty rimaan. Vakioväri Antrasiitinharmaa. Muut värit tilataan lisänumerolla: alumiininharmaa (RAL 9006) -26. Heijastin Anodisoitua alumiinia. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta (yksivartinen) 0,07 m². Projektiotuulipinta (kaksivartinen) 0, m² Rondo Ø Rondo LED Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit m 20 m Rondo yksivartinen, 70 W, ME, 4 m m 20 m Rondo kaksivartinen, 70 W, ME, 4 m lähiympäristöt Rondo LED (Ø 80) LED-yksikkö, W, lm Värilämpötila, K Valovirta, lm Teho, lm/w kg Yksivartinen Kaksivartinen x9, x9, x6, x6, Ajankohtaista tietoa ledien tehoista ja valovirroista, katso LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka. Rondo (Ø 20) FSM-E (GX24q,4) kg Yksivartinen Kaksivartinen x26/2/ x26/2/ MT (G2) x x x x x x MT (PGZ2) x x x x x x Konventionaalinen liitäntälaite ME, SE-E (E27) x x Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 Monimetallilamppu MT G G G2 88 Monimetallilamppu MT 60 PGZ PGZ PGZ2 89 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 70 E Lisätietoja valonlähteistä, katso luku Tekniikka Rondo, 70 W, MT Rondo, LED 0

106 Scheherazade Pyväsvalaisin, lähiympäristöt Scheherazade on moderni ja linjakas pylväsvalaisin, joka sopii aukioiden, jalankulkuväylien, puistojen ja kaupunkikatujen valaisuun. Scheherazadessa on epäsuora valonjako, joten sen valo ei häikäise. Futuristinen muotoilu korostaa valaisimen persoonallista ilmettä. 04

107 Scheherazade Pyväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 6 mm. Kytkentä Liitäntä x2, mm². Rakenne Runko pulverimaalattua alumiinivalua. Karkaistu suojalasi (IK08). Vakioväri Antrasiitinharmaa. Erikoistilauksesta myös muut RAL-värit. Heijastin Valaisimen sisällä heijastin anodisoitua alumiinia. Heijastinlevy lasikuituvahvisteista polyesteriä. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite ellei muuta ilmoiteta. Projektiotuulipinta: 0,2 m² 20 Ø 6 0 pollarit seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet lähiympäristöt m 20 m 0 m 20 m Scheherazade, 0 W, MT Scheherazade, 0 W, MT, 4 m Scheherazade, 0 W, MT, 4, m Scheherazade Konventionaalinen liitäntälaite MT (G2) kg x x MT (E40) x Lieriöpylväs kiinnityslaippaan mm Harjattu alumiini Alumiininharmaa Antrasiitinharmaa Pylväs, Ø 6 mm Pylväs, Ø 6 mm Lieriöpylväs pylväsjalustaan tai valuankkuriin mm Harjattu alumiini Alumiininharmaa Antrasiitinharmaa Pylväs, Ø 6 mm Pylväs, Ø 6 mm Katso luku ja Ulkovalaistusideoita. Valonlähteet W Kanta 000 K 400 K Monimetallilamppu MT 70 G G2 88 Monimetallilamppu MT 20 E Lisätietoja valonlähteistä, katso luku Tekniikka. Varokesarja 009 Varokealusta, lisävaruste 0002 Harjattu alumiini Alumiininharmaa Antrasiitinharmaa Kiinnityslaippa Ø 6 mm

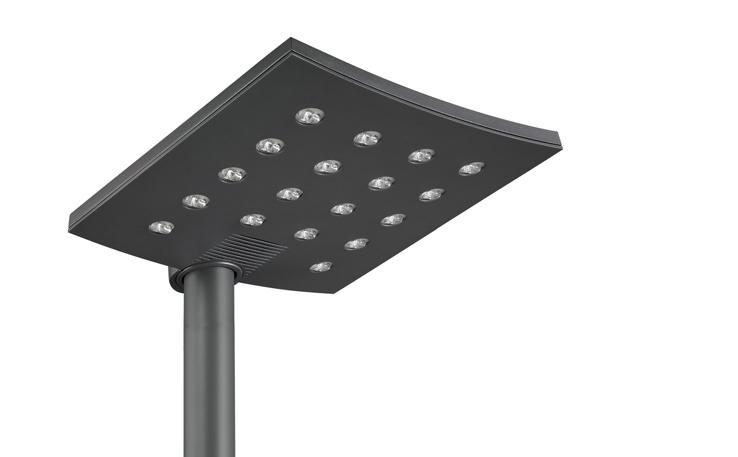

108 Stela Pylväsvalaisin, lähiympäristöt Stela on moderni ja energiatehokas, kierrätetystä alumiinista valmistettu pylväsvalaisin, jonka valonlähteinä ovat valkoiset ledit. Stelan hiilidioksidipäästöt ovat merkittävästi pienemmät, kun verrataan vastaaviin ratkaisuihin, joissa käytetään perinteisiä valonlähteitä. Innovatiiviset linssit sekä tehokas ilmanvaihto parantavat Stelan energiatehokkuutta. Valaisimen elinikä on 20 vuotta. Se tarkoittaa > tuntia, ja silloinkin valovirrasta on jäljellä vielä 70 %. Stelaa ei tarvitse juurikaan huoltaa käyttöaikanaan. 06

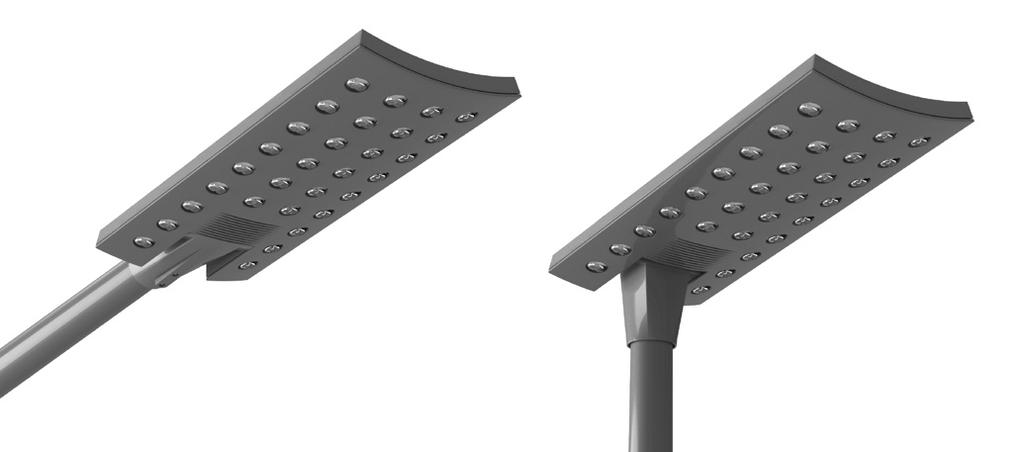

109 Stela Pylväsvalaisin, lähiympäristöt Asennus Stela Square ja Wide: Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm tai Ø 76 mm (sovite Ø 60 mm sisältyy toimitukseen). Stela Long: Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm tai pylväsvarteen Ø 2 60 mm. Valaisimet voidaan asentaa myös seinävarteen. Kytkentä Liitäntä 2x2, mm². Saatavana myös suojausluokka I. Rakenne Runko (IK0) maalattua alumiinivalua (L-220/ DIN20/LM6). Patentoidut kirkaat linssit (Directa). Stela Square ja Wide: Valaisin kallistettu 0 optimaalisen valonjaon ja minimaalisen häikäisyn saavuttamiseksi. Stela Long: Valaisimen kallistus pylvään päässä tai 0 optimaalisen valonjaon ja minimaalisen häikäisyn saavuttamiseksi. Valaisimen minimikallistuskulma 0. Valaisimen kallistus pylväsvarressa, 0, tai 20. Valaisimen minimikallistuskulma 0. Vakioväri Atrasiitinharmaa (Gris 900 Sablé). Erikoistilauksesta myös muut RALvärit. Katso lisävarusteet. Lisätiedot Projektiotuulipinta 0,04 m² (Square) 0,06 m² (Wide), 0,0 m² (Long). Elinikä > h, 70 % valovirrasta jäljellä. Stela Square Stela Wide Stela Long seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt Stela Square W Värilämpötila, K Valovirta, lm Teho, lm/w kg Square 0 Square 4 Square Seinäkiinnike Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. LED-valaisimet Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 000 K 80 L h MacAdam 4 SDCM 4000 K 7 L h MacAdam 4 SDCM 700 K 7 L h MacAdam 4 SDCM Lisätietoja ledeistä, katso luku Tekniikka Stela Wide W Värilämpötila, K Valovirta, lm Teho, lm/w kg Wide 6 Wide Stela Long W Värilämpötila, K Valovirta, lm Teho, lm/w kg Long 24 Long Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Stela Square 0, 6 W, LED m 20 m Stela Square 8, LED, 4 m Stela Wide 6, 2 W, LED Stela Long 0, LED 07

110 Triton Pylväsvalaisin, lähiympäristöt Triton-sarjan ulkovalaisimissa on tehokas valonhallinta ja korkea käyttöhyötysuhde. Energiatehokkaassa Tritonissa on uudelleen kehitetty optiikka, sekä mahdollisuus käyttää erilaisia valonlähteitä. Pelkistetty ja tukevarakenteinen Triton-pylväsvalaisin sopii moniin erilaisiin valaistuskohteisiin. Triton seinävalaisimet, s. 29. Triton pollarit, s

111 Triton Pylväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm. Kytkentä Sisältää m liitosjohdon, 2x, mm². Suojausluokka I kun valonlähteenä MTm. Rakenne Runko maalattua alumiinivalua, ruuviliitokset ruostumatonta terästä. Kirkas, karkaistu tasolasi. Turvatuet tasolasille lampunvaihdon helpottamiseksi. Lampunvaihto valaisimen alapuolelta. Liitäntälaite valaisimessa. Vakioväri Antrasiitinharmaa. Alumiininharmaa (RAL 9006). Heijastin Heijastin anodisoitua alumiinia. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta 0,0 m². Design White Design Torbjörn Eliasson ja Andreas Sture seinä- ja kattovalaisimet pollarit maahan upotettavat valaisimet valonheittimet lähiympäristöt m 20 m Kaksoisvarsi pylvään päähän. Seinävarsi. Triton, 60 W, MT Triton, W, MTm, 4 m Triton MT (G2) kg Alumiininharmaa Antrasiitinharmaa x70. Suojausluokka II MT (PGZ2) x4. Suojausluokka II x60. Suojausluokka II x90. Suojausluokka II MTm (PGJ) x20. Suojausluokka I x. Suojausluokka I Valonlähteet W Kanta 2800 K 000 K Monimetallilamppu MT 70 G2 884 Monimetallilamppu MT 4 PGZ PGZ PGZ2 892 Monimetallilamppu MTm 20 PGJ 8406 PGJ 8428 Lisätietoja valonlähteistä, katso luku Tekniikka. Varokesarja, suojausluokka I 009 Varokesarja, suojausluokka II Varokealusta, varaosa, suojausluokka I 0002 Varokealusta, varaosa, suojausluokka II 0047 Alumiininharmaa Antrasiitinharmaa Kaksoisvarsi, Triton ja valonheittimet, pylvään pää Ø 60 mm ) Seinäkiinnike ) ) Valaisnpylväät, katso luku ja ideoita ulkovalaistukseen. 09

112 Vega Pyväsvalaisin, lähiympäristöt Symmetristä valoa antava pylväsvalaisin puistoihin, jalankulku- ja pyöräteille sekä sisäänkäyntien valaisuun. Myös seinävalaisimena. Vega seinävalaisimet, s

113 Vega Pyväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm. Kytkentä Liitäntä x4 mm². Rakenne Runko ja valaisinvarsi alumiinivalua, ruuviliitokset ruostumatonta terästä. Kupu iskun- ja UV -kestävää opaali -tai kirkasta akryylia, huoltoluukku alumiinia. Liitäntälaite kytketty rimaan. Valaisimessa elektroninen sytytin ja katkaisuautomatiikka. Vakioväri Alumiininharmaa (RAL 9006). Muut värit tilataan lisänumerolla: antrasiitinharmaa -29. Häikäisysuoja Kirkaskupuisen valaisimen häikäisysuoja anodisoitua alumiinia. Katso lisävarusteet. Lisätiedot Lamppu vaihdetaan yläpuolella olevan huoltoluukun kautta. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta 0, m². Ø 64 Ø pollarit seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet lähiympäristöt m 20 m Vega, kirkas kupu, 70 W, ME Vega, opaalikupu, 70 W, ME Vega, 42 W, FSM-E, 4 m Vega FSM-E (GX24q4) kg Kirkas kupu Opaalikupu x Konventionaalinen liitäntälaite ME/SE-E (E27) x Varakupu, kirkas 0024 Varakupu, opaali 002 Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 42 GX24q4 8 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 70 E Lisätietoja valonlähteistä, katso luku Tekniikka.

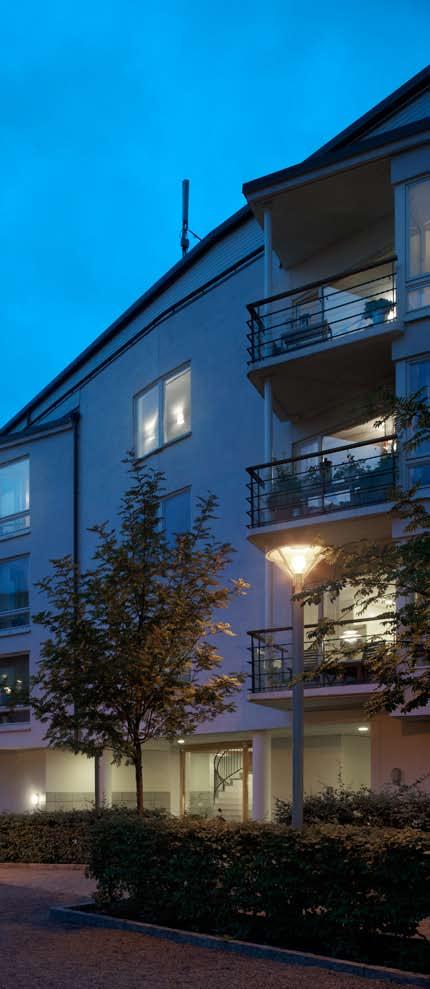

114 Ypsilon Pyväsvalaisin, lähiympäristöt Symmetristä valoa antava klassinen pylväsvalaisin puistojen, jalankulkuja pyöräteiden sekä sisäänkäyntien valaisuun. Myös seinävalaisimena. Ypsilon seinävalaisimet, s.. 2

115 Ypsilon Pyväsvalaisin, lähiympäristöt Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm. Kytkentä Liitäntä x4 mm². Rakenne Runko ja valaisinvarsi alumiinivalua, ruuviliitokset ruostumatonta terästä. Kupu iskun- ja UV -kestävää opaali -tai kirkasta akryylia, huoltoluukku alumiinia. Liitäntälaite kytketty rimaan. Valaisimessa elektroninen sytytin ja katkaisuautomatiikka. Vakioväri Alumiininharmaa (RAL 9006). Muut värit tilataan lisänumerolla: antrasiitinharmaa -29. Häikäisysuoja Kirkaskupuisen valaisimen häikäisysuoja anodisoitua alumiinia. Katso lisävarusteet. Lisätiedot Lampunvaihto yläpuolelta huoltoluukun kautta. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta 0, m². Ø 68 Ø 60 0 pollarit seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet lähiympäristöt Ypsilon, kirkas kupu, 70 W, ME Ypsilon, opaalikupu, 70 W, ME 0 m 20 m Ypsilon, 70 W, ME Ypsilon FSM-E (GX24q4) kg Kirkas kupu Opaalikupu x Konventionaalinen liitäntälaite ME/SE-E (E27) x Varakupu, kirkas Varakupu, opaali 0002 Varokesarja 009 Varokealusta, varaosa 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 42 GX24q4 8 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 70 E Lisätietoja valonlähteistä, katso luku Tekniikka.

116 Ulkovalaistuskonseptit Useiden eri valaisinmallien, pylväiden ja muiden lisävarusteiden avulla voimme räätälöidä jokaiselle kohteelle oman valaistuskonseptin. Ota yhteyttä ulkovalaisinmyyjään. Autamme löytämään valaistuskohteeseen parhaimman mahdollisen ratkaisun. Alliance. Fusion. 4

117 maahan upotettavat valaisimet seinä- ja kattovalaisimet Katu- ja tievalaistus on tärkeä osa sitä ym- valonheittimet päristöä, missä liikenne kulkee. Tarjoamme Airtrace /2, s Arc 80/90, s Bernini, s tuotteita, jotka valaisevat hyvin, ja optimoivat turvallisuuden kaduilla ja teillä kaikenlaisissa olosuhteissa. Mallistossamme on pollarit monipuolinen valikoima energiatehokkaita, Circo, s Harmony, s Klippan, s kestäviä ja hyvän näköisiä pylväsvalaisimia, jotka sopivat mitä erilaisimpiin katu- ja tieympäristöihin. lähiympäristöt Katu- ja tievalaistus katu- ja tievalaistus Quebec, s. 0. Stockholm Park, s. 2. Stockholm II, s Tone, s Vital, s

118 Airtrace ja 2 Pylväsvalaisin, katu- ja tievalaistus Virtaviivaisen tyylikkäät Airtracepylväsvalaisimet täyttävät vaativimmatkin valaistusvaatimukset. Valaisimissa on energiaa säästävä tekniikka ja niiden valonjako on optimaalinen erilaisten katujen ja teiden valaisuun. Valaisimien asennusväli on erittäin hyvä, ja ne on helppo huoltaa. 6

119 0 Airtrace ja 2 Pylväsvalaisin, katu- ja tievalaistus Sovite pylvään päähän tai valaisinvarteen m 20 m Airtrace, 0 W, ST, m Asennus Pylvääseen (pylvään pää Ø 60 mm tai Ø 76 mm) tai valaisinvarteen (Airtrace : Ø 2 60 mm, Airtrace 2: Ø mm) asennettava valaisin. Katso lisävarusteet. Airtrace : Valaisimessa pikaliitin virran katkaisuun huollon ajaksi. Airtrace 2: SMT Safe Maintenance Technology: Katkaisee virran automaattisesti valaisimesta, kun valaisimen kansi avataan huoltoa varten. Huolto tapahtuu helposti ilman työkaluja. Kytkentä Airtrace : Sisältää halogeenittoman 8 m liitosjohdon, HHJ x, mm². Airtrace 2: Liitäntä x2, mm². Saatavana myös suojausluokka II. Rakenne Runko alumiinivalua (L-22/ DIN2/LM20). Karkaistu tasolasi, paksuus 4 mm (IK09). CBT Controlled Breathing Technology: Ilmanvaihtokalvo poistaa kosteuden tehokkaasti. Vakioväri Alaosan väri Pyrite grey (Akzo Nobel SW207G), yläosan väri Horn blue (Akzo Nobel SW2F). Erikoistilauksesta myös muita värejä. Heijastin Heijastin anodisoitua alumiinia. ireflec00: Katuvalaistusoptiikka jalankulkuteille ja asutusalueille, SIP (Airtrace ). ireflec00: Katuvalaistusoptiikka useimmille teille, DIP (Airtrace 2). Katso lisävarusteet. Lisätiedot SIP: Yksinkertainen IP-suojaus DIP: Kaksinkertainen IP-suojaus, jossa optiikka suojattu erikseen. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,07 m² (Airtrace ), 0,8 m² (Airtrace 2) Airtrace, 60 W, MT (PGZ2) Airtrace 2, 0 W, ST (E40) seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt katu- ja tievalaistus Airtrace MT (PGZ2) kg x x x x Konventionaalinen liitäntälaite MT/ST (E27) x0/ Airtrace 2 Konventionaalinen liitäntälaite MT/ST (E27) x MT/ST (E40) x x Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K Monimetallilamppu MT 0 E E E E Monimetallilamppu MT 4 PGZ PGZ PGZ PGZ2 89 Suurpainenatriumlamppu ST 0 E E E E Lisätietoja valonlähteistä, katso luku Tekniikka. Airtrace tehdasasetukset: 0 W MT/ST, 0/70 W valaisimelle. lampunasema 2. liitosjohto 8 m (HHJ x, mm²). 7

120 Arc Pylväsvalaisin, katu- ja tievalaistus Toiminnallisen tehokkaissa ja tyylikkäissä Arc-pylväsvalaisimissa on energiaa säästävä tekniikka, korkea IP-luokitus sekä erittäin hyvä asennusväli. Valaisimet sopivat katujen ja teiden valaisuun kaikenlaisissa ympäristöissä. Arcit on myös helppo huoltaa. 8

121 Arc 80 Pylväsvalaisin, katu- ja tievalaistus Asennus Pylvääseen (pylvään pää Ø 60 mm tai Ø 76 mm) tai valaisinvarteen (Ø 60 mm tai sovitteella Ø 2 48 mm) asennettava valaisin. Katso lisävarusteet. Valaisimen kallistus pylvään päässä (0 / /0 ) ja valaisinvarressa (0 /- /-0 ). Valaisimessa pikaliitin virran katkaisuun huollon ajaksi. Huolto tapahtuu helposti ilman työkaluja. Kytkentä Sisältää halogeenittoman liitosjohdon (HHJ x, mm²), pituus 8 m (0/70 W) tai 2 m (00 W ja 0 W). Saatavana myös suojausluokka II. Rakenne Runko alumiinivalua (LM6/ DIN20/L-220), yksityiskohdat ruostumatonta terästä. Sytytin valaisimessa. Karkaistu taso- tai kaareva lasi (IK08). CBT Controlled Breathing Technology: Ilmanvaihtokalvo poistaa kosteuden tehokkaasti. Vakioväri Harmaa (RAL 70). Heijastin Heijastin anodisoitua alumiinia (Arc80-S). Lampun asema aseteltavissa vaaka- ja pystysuunnassa. Katso lisävarusteet. Lisätiedot SIP: Yksinkertainen IP-suojaus. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0, m² (kaareva lasi) Projektiotuulipinta: 0,04 m² (tasolasi) Arc 80, kaareva lasi, 0 W, ST 7 seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt 0 Tasolasi. 0 m 40 m Arc 80, tasolasi, 70 W, ST, 8 m 0 2 Arc 80, tasolasi, 0 W, ST 0 katu- ja tievalaistus Arc 80 Konventionaalinen liitäntälaite Tasolasi Kaareva lasi MT/ST (E27/E40) kg x0/ x x MT/ME/SE-E/ST (E27/E40) x0/ x x Varokesarja 009 Varokealusta, varaosa 0002 Sovite valaisinvarteen Ø 2 48 mm 7000 Häikäisysuoja taakse 700 Häikäisysuoja eteen 700 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valaisimen tehdasasetukset: - 0 W MT/ST, 0/70 W valaisimelle. - lampunasema (pystysuora) ja lampunasema C (vaakasuora). - valaisimen kallistus pylvään päässä. - liitosjohto 8 m (HHJ x, mm²), 0/70 W valaisimelle, vaihtoehtoisesti. 2 m liitosjohto (HHJ x, mm²), 00 W ja 0 W valaisimille. Valonlähteet W Kanta 2000 K 2800 K Monimetallilamppu MT 0 E E E E Monimetallilamppu ME 0 E E E E Suurpainenatriumlamppu SE-E 0 E E E E Suurpainenatriumlamppu ST 0 E E E E Lisätietoja valonlähteistä, katso luku Tekniikka. 9

122 Arc 90 Pylväsvalaisin, katu- ja tievalaistus Asennus Pylvääseen (pylvään pää Ø 60 mm tai Ø 76 mm) tai valaisinvarteen (Ø 60 mm tai sovitteella Ø 2 48 mm) asennettava valaisin. Valaisimen kallistus pylvään päässä (0 / /0 ) ja valaisinvarressa (0 /- /-0 ). SMT Safe Maintenance Technology: Katkaisee virran automaattisesti valaisimesta, kun valaisimen kansi avataan huoltoa varten. Huolto tapahtuu helposti ilman työkaluja. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka I. Rakenne Runko alumiinivalua (LM6/ DIN20/L-220), yksityiskohdat ruostumatonta terästä. Karkaistu taso- tai kaareva lasi (IK08). CBT Sytytin valaisimessa. Controlled Breathing Technology: Ilmanvaihtokalvo poistaa kosteuden tehokkaasti. Vakioväri Harmaa (RAL 70). Heijastin Heijastin anodisoitua alumiinia. Lampun asema aseteltavissa pystyja vaakasuunnassa. Katso lisävarusteet. Lisätiedot SIP: Yksinkertainen IP-suojaus Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,40 m² (kaareva lasi). Projektiotuulipinta: 0,26 m² (tasolasi) Arc 90, kaareva lasi, 400 W, ST m 40 m Tasolasi. Arc 90, tasolasi, 20 W, ST, 2 m Arc 90, tasolasi, 400 W, ST Arc 90 Konventionaalinen liitäntälaite Tasolasi Kaareva lasi MT (E40) kg x x ST (E40) x x x Varokesarja 009 Varokealusta, varaosa 0002 Sovite valaisinvarteen Ø 2 48 mm 7000 Häikäisysuoja taakse 700 Häikäisysuoja eteen 700 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 400 K Monimetallilamppu MT 20 E E Suurpainenatriumlamppu ST 0 E E E Lisätietoja valonlähteistä, katso luku Tekniikka. 20

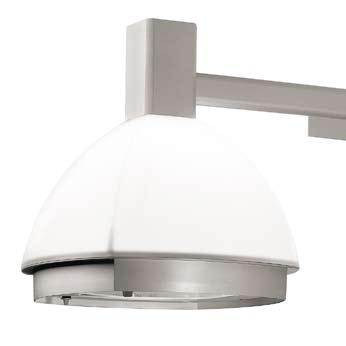

123 2 Arc s

124 Bernini Pylväsvalaisin, katu- ja tievalaistus Tievalaisinoptiikalla varustettu pylväsvalaisin erilaisiin asennuksiin. Sopii hyvin myös jalankulku- ja pyöräteille sekä pysäköintialueille. Valoa läpäisevän vaipan ansiosta valaisimen muoto erottuu myös pimeällä. Saatavana myös seinä- ja ripustusasennukseen. Bernini seinävalaisimet, s Bernini ripustettavat valaisimet, s

125 Bernini Pylväsvalaisin, katu- ja tievalaistus Asennus Valaisinvarrella Ø 60 mm vakiopylvääseen asennettava valaisin. Kytkentä Liitäntä x2, mm². Rakenne Valaisimen yläosa alumiinivalua. Lasin kehys maalattua polyamidia. Kehyksen ja yläosan väri alumiininharmaa (RAL 9006). Läpivalaistu vaippa UV-kestävää opaalipolykarbonaattia. Karkaistu tasolasi. Liitäntälaite valaisimessa. Vakioväri Harmaa (RAL 9006). Heijastin Kiiltometalloitua polykarbonaattia. Aseteltava tievalaisinoptiikka, jossa viisi eri lampun asemaa. Katso lisävarusteet. Lisätiedot Erikoistilauksesta myös tehonpuolituskytkennällä. Projektiotuulipinta 0,4 m². Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Ulf Bengtsson. Ø lähiympäristöt seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit /0 W, SE-E /0 W, ST W, SE-E W, ST W, ME W, FSM-E 0 katu- ja tievalaistus Bernini FSM-E (Gx24q,4) kg mm Kevyenliikenteenoptiikka Tievalaisinoptiikka x26/2/ FSM-E (Gx24q) x Konventionaalinen liitäntälaite ME (E27) x SE-E, ST, ME, MT (E40) x SE-E, ST, ME, MT (E27) x70/ ) 206 ) ) ME ja MT valonlähteen sytytysjännite max. 2, kv. Yksiosainen pylväsvarsi Ø 60 mm vakiopylvääseen, L=000 mm 2067 Kaksiosainen pylväsvarsi Ø 60 mm vakiopylvääseen, L=2x000 mm Yksiosainen pylväsvarsi Ø 60 mm vakiopylvääseen, L=700 mm 2067 Sovite Ø 48 mm pylväsvarteen, L=06 mm, Ø 74 mm Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 7 GX24q 84 Monimetallilamppu MT 70 E E Monimetallilamppu ME E E E Suurpainenatriumlamppu SE-E 0 E E E Suurpainenatriumlamppu ST 0 E E E40 82 Lisätietoja valonlähteistä, katso luku Tekniikka. 2

126 Circo Pylväsvalaisin, katu- ja tievalaistus Circo on persoonallinen ja tehokas pylväsvalaisin, jossa on kaksinkertainen IP-suojaus. Circon pyöreä ja ajaton muotokieli sopi sekä suuriin että pieniin valaistuskohteisiin erilaisssa ympäristöissä. 24

127 Circo Pylväsvalaisin, katu- ja tievalaistus Circo pylväsvarsi, PC-kupu Asennus Pylvääseen (pylvään pää Ø 60 mm tai Ø 76 mm) tai valaisinvarteen (Ø 2 42 mm tai Ø mm) asennettava valaisin. SMT Safe Maintenance Technology: Katkaisee virran automaattisesti valaisimesta, kun valaisimen kansi avataan huoltoa varten. Huolto tapahtuu helposti ilman työkaluja. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II. Rakenne Runko alumiinivalua (L-220/ DIN20/LM6). Karkaistu tasolasi tai UV-kestävä polykarbonaattikupu (IK08). CBT Controlled Breathing Technology: Ilmanvaihtokalvo poistaa kosteuden tehokkaasti. Vakioväri Antrasiitinharmaa (Gris 900 Sablé). Heijastin Heijastin anodisoitua alumiinia. Lampun asema aseteltavissa pystyja vaakasuunnassa. Katso lisävarusteet. Lisätiedot DIP: Kaksinkertainen IP-suojaus, jossa optiikka suojattu erikseen. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,08 m² (tasolasi). Projektiotuulipinta: 0,0 m² (PC-kupu) m 40 m Circo, tasolasi, 0 W, ST Circo, PC-kupu, 70 W, ST Circo, tasolasi, 00 W, MT, 8 m seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt katu- ja tievalaistus Circo FSM-E (GX24q,4,) kg Tasolasi PC-kupu x26/2/ x FSM6H (2G8-) x60/8.0 2 Konventionaalinen liitäntälaite MT (E27/E40) x x x SE-E/ST (E27/E40) x0/ x ST (E40) x Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 7 GX24q 84 Pienloistelamppu FSM6H 60 2G G8-827 Monimetallilamppu MT 70 E E E Suurpainenatriumlamppu SE-E 0 E E E Suurpainenatriumlamppu ST 0 E E E E Lisätietoja valonlähteistä, katso luku Tekniikka. 2

128 Harmony Pylväsvalaisin, katu- ja tievalaistus Harmonyn selkeä ja yksinkertainen muotokieli sekä siihen yhdistyvä edistyksellinen optiikka luovat parhaan mahdollisen valaistuksen kaduille ja teille. Sarjaan kuuluvat myös ripustettavat valaisimet. Harmony ripustettavat valaisimet, s

129 Harmony Pylväsvalaisin, katu- ja tievalaistus Asennus Pylvääseen, pylvään pää Ø 60 mm tai valaisinvarteen Ø 60 mm asennettava valaisin. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II. Rakenne Runko alumiinivalua. Karkaistu tasolasi (IK09). CBT Controlled Breathing Technology: Ilmanvaihtokalvo poistaa kosteuden tehokkaasti. Vakioväri Antrasiitinharmaa (Gris 400 Sablé). Erikoistilauksesta myös muut RALvärit. Katso lisävarusteet. Heijastin Heijastin eloksoitua alumiinia. ireflec200. Lisätiedot DIP: Kaksinkertainen IP-suojaus, jossa optiikka suojattu erikseen. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,02 m². Ø 6 seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt 00 Harmony asennettuna valaisinvarteen. 0 Harmony, 70 W, ST m 40 m Harmony, 70 W, MT, 8 m katu- ja tievalaistus Harmony Konventionaalinen liitäntälaite Valaisinvarteen Pylvääseen ME (E27) kg x MT/ME/SE-E/ST (E27) x0/ Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Monimetallilamppu MT 0 E E Monimetallilamppu ME E E E Suurpainenatriumlamppu SE-E 0 E E Suurpainenatriumlamppu ST 0 E E27 8 Lisätietoja valonlähteistä, katso luku Tekniikka. 27

130 Klippan Pylväsvalaisin, katu- ja tievalaistus Klippan-pylväsvalaisin sopii jalankulkuteille, puistoihin ja kävelyteille. Opaalikarbonaattikupu luo miellyttävää valaistusta. Saatavana myös pollari- ja seinävalaisimena. Klippan seinävalaisimet, s. 4. Klippan pollari, s

131 Klippan Pylväsvalaisin, katu- ja tievalaistus Asennus Valaisinvarrella vakiopylvääseen Ø 60 mm asennettava valaisin. Kytkentä Liitäntä x6 mm². Rakenne Runko alumiinivalua, valaisinvarsi kuumasinkittyä terästä. Alta avoin kupu UV-kestävää opaalipolykarbonaattia. Liitäntälaite ja varoke pylväässä. Pyörähdyssymmetrinen valonjako. Vakioväri Harmaa (RAL 902). Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Valonlähteen sovelluttava alta avoimeen valaisimeen. Projektiotuulipinta 0,0 m². Design Torbjörn Eliasson. 00 Ø seinä- ja kattovalaisimet pollarit maahan upotettavat valaisimet valonheittimet 200 lähiympäristöt katu- ja tievalaistus 70 W, ME Klippan yksivartiseen Konventionaalinen liitäntälaite ME (E27) kg mm x SE-E (E27) x0/ Klippan kaksivartiseen Konventionaalinen liitäntälaite SE-E (E27) kg mm x0/ ¹) ¹) Kaksivartisen mallin til.nro sisältää kaksi valaisinta. Valonlähteet W Kanta 2000 K 2800 K Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 0 E E Lisätietoja valonlähteistä, katso luku Tekniikka. Yksivartinen varsi, L=00, Ø 60 mm:n pylvääseen Kaksivartinen varsi, L=2x00, Ø 60 mm:n pylvääseen Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s

132 Quebec Pylväsvalaisin, katu- ja tievalaistus Quebec on toiminnallinen ja tehokas valaisin. Sen ajaton muotoilu ja neljä erilaista kiinnitystapaa tarjoavat vaihtoehtoja katujen, kävelyteiden ja asuinalueiden valaisemiseen. Quebec ripustettavat valaisimet, s

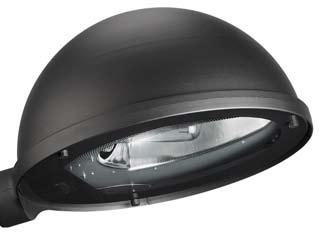

133 Quebec Pylväsvalaisin, katu- ja tievalaistus Asennus Pylvääseen, pylvään pää Ø 60 mm tai valaisinvarteen Ø 60 mm asennettava valaisin. Voidaan asentaa myös seinävarteen. Pylväs-, varsi- tai seinäkiinnike sisältyy toimitukseen. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka II. Rakenne Runko (IK08) alumiinivalua (L-07). Vahvikerengas muottivalettua alumiinia (L-22/DIN2/LM20). Karkaistu tasolasi (IK0). Vakioväri Musta. Erikoistilauksesta myös muut RAL-värit. Heijastin Heijastin eloksoitua alumiinia. ireflec20. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,09 m². Ø 60 Ø 47 Pylväskiinnike Ø Kiinnike valaisinvarteen Ø 60 2 Pylväskiinnike kahdelle valaisimelle Seinäkiinnike pollarit seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet lähiympäristöt Seinäkiinnike, pylväskiinnike yhdelle tai kahdelle valaisimelle sekä kiinnike valaisinvarteen. 0 Quebec, 00 W, ST m 40 m Quebec, 70 W, ST, 8 m katu- ja tievalaistus Quebec pylvääseen Konventionaalinen liitäntälaite Yhdelle valaisimelle Kahdelle valaisimelle MT/ME/SE-E/ST (E27/E40) kg x0/ x ME (E27) x Quebec valaisinvarteen Konventionaalinen liitäntälaite Yhdelle valaisimelle MT/ME/SE-E/ST (E27/E40) kg x0/ x ME (E27) x Quebec seinäkiinnikkeeseen Konventionaalinen liitäntälaite Yhdelle valaisimelle MT/ME/SE-E/ST (E27/E40) kg x0/ x ME (E27) x Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Monimetallilamppu MT 0 E E E Monimetallilamppu ME E E E E Suurpainenatriumlamppu SE-E 0 E E E Suurpainenatriumlamppu ST 0 E E E40 82 Lisätietoja valonlähteistä, katso luku Tekniikka.

134 Stockholm Park Pyväsvalaisin, katu- ja tievalaistus Tievalaisimeksi sekä pyöräteiden, jalankulkuteiden ja pysäköintialueiden valaisemiseen. Valoa läpäisevän renkaan ansiosta valaisimen muoto tulee esiin myös pimeällä. Sarjaan kuuluu myös ripustettavat ja seinävalaisimet. Stockholm 70 seinävalaisimet, s. 0. Stockholm II seinävalaisimet, s. 2. Stockholm II pylväsvalaisimet, s. 4. Stockholm II ripustettavat valaisimet, s

135 Stockholm Park Pyväsvalaisin, katu- ja tievalaistus Asennus Pylvääseen asennettava valaisin, pylvään pää Ø 60 mm. Kytkentä Sisältää, m liitosjohdon, H0RN-F x mm². Rakenne Valaisimen kiinnike maalattua kuumasinkittyä terästä. Heijastinlevyn yläpuoli maalattu mustaksi ja alapuoli valkoiseksi. Valaisimen alaosa alumiinilevyä, jonka ulkopinta on maalattu harmaaksi (RAL 9006) ja alapinta valkoiseksi. Heijastinlevyn alla valoa läpäisevä rengas kirkasta polykarbonaattia. Liitäntälaitteet valaisimessa. Vakioväri Yläosa musta (RAL 900), Alaosa alumiininharmaa (RAL 9006). Heijastin Alaheijastin valkoiseksi maalattua alumiinia. Katso lisävarusteet. Lisätiedot Projektiotuulipinta 0,0 m². Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Olle Anderson. Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet lähiympäristöt pollarit 70/0 W, SE-E katu- ja tievalaistus Stockholm Park FSM-E (GX24q,4,) kg mm x26/2/ x Konventionaalinen liitäntälaite ME (E27) x x70/ ) SE-E (E27) x70/ ) Valonlähteen sytytysjännite max 2, kv. Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 7 GX24q 84 Monimetallilamppu ME 70 E Suurpainenatriumlamppu SE-E 0 E E Lisätietoja valonlähteistä, katso luku Tekniikka.

136 Stockholm II Pylväsvalaisin, katu- ja tievalaistus Stockholm II soveltuu katuvalaisimeksi sekä pyöräteiden, kävelyteiden ja pysäköintialueiden valaisuun. Valoa läpäisevän vaipan ansiosta valaisimen muoto erottuu myös pimeällä. Sarjaan kuuluu myös ripustettavat ja seinävalaisimet. Stockholm 70 seinävalaisimet, s. 0. Stockholm II seinävalaisimet, s. 2. Stockholm Park pylväsvalaisimet, s. 2. Stockholm II ripustettavat valaisimet, s

137 Stockholm II Pylväsvalaisin, katu- ja tievalaistus Asennus Valaisinvarrella Ø 60 mm pylvääseen tai nivelliittimellä erikoisvarteen asennettava valaisin. Kytkentä Liitäntä x2, mm². Nivelliittimellisen valaisimen mukana toimitetaan 0 m liitosjohto, x, mm². Rakenne Valaisimen runko mustaksi (RAL 900) maalattua alumiinilevyä ja -valua. Heijastinlevyn yläpuoli maalattu mustaksi (RAL 900) ja alapuoli valkoiseksi. Valaisimen alaosa alumiinilevyä, jonka ulkopinta on maalattu harmaaksi (RAL 9006) ja alapinta valkoiseksi. Heijastinlevyn alla valoa läpäisevä rengas kirkasta polykarbonaattia. Liitäntälaitteet valaisimessa. Vakioväri Yläosa musta (RAL 900). Alaosa alumiininharmaa (RAL 9006). Heijastin Pyörähdyssymmetrinen heijastin alumiinia. Katuvalaisinheijastin kiiltometalloitua polykarbonaattia. Aseteltava tievalaisinoptiikka, jossa viisi eri lampun asemaa. Katso lisävarusteet. Lisätiedot Projektiotuulipinta: 0,09 m². Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Olle Anderson /00 Ø / /00 Stockholm II symmetrinen FSM-E (GX24q,4,) kg Valaisinvarteen Ø 48 mm Nivelliitin /2 Nivelliitin /4 Kiinteä liitin /4 x26/2/ x MT CosmoWhite (PGZ2) x Konventionaalinen liitäntälaite ME (E27) x ME/SE-E (E27) x70/ ) 2094 ) 2064 ) 2064 ) /0 W, SE-E W, FSM-E seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt katu- ja tievalaistus Stockholm II epäsymmetrinen FSM-E (GX24q) kg Valaisinvarteen Ø 48 mm Nivelliitin /2 Nivelliitin /4 Kiinteä liitin /4 x MT CosmoWhite (PGZ2) x Konventionaalinen liitäntälaite ME (E27) x ME (E40) x ME/SE-E (E27) x70/ ) 2082 ) ) ) ) ME valonlähteen sytytysjännite max. 2, kv. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 7 GX24q 84 Monimetallilamppu MT CosmoWhite 60 PGZ2 89 Monimetallilamppu ME, kirkas E27 894, matta E E E Suurpainenatriumlamppu SE-E 0 E E Lisätietoja valonlähteistä, katso luku Tekniikka. Yksivartinen, musta, L=000, Ø 60 pylvääseen 2007 Yksivartinen, musta, L=00, Ø 60 pylvääseen 2008 Kaksivartinen, musta, L=2x000, Ø 60 pylvääseen 2002 Kaksivartinen, musta, L=2x00, Ø 60 pylvääseen 200 Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6.

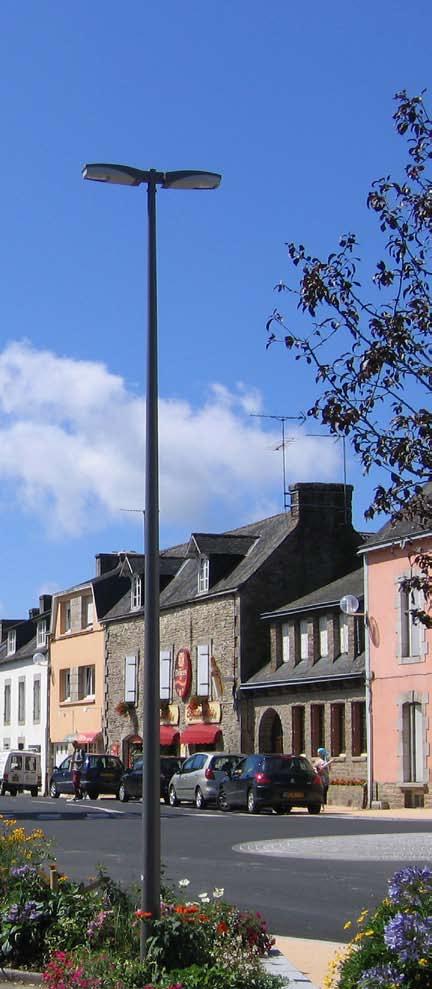

138 2 Tone Pylväsvalaisin, katu- ja tievalaistus Virtaviivaiset 2 Tone pylväsvalaisimet sopivat teiden, katujen ja kevyen liikenteen väylien valaisuun. 2 Tonessa on energiaa säästävä tekniikka sekä selkeä ja kompakti rakenne. Sen optiikka mahdollistaa aina sopivat pylväsvälit. 2 Tone on myös helppo huoltaa. 6

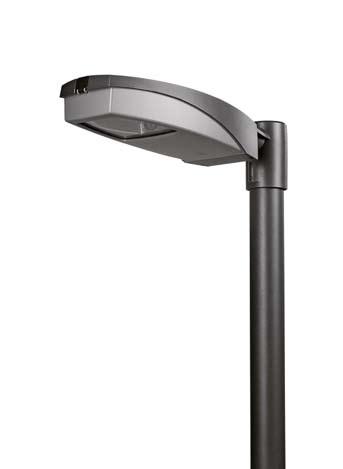

139 2 Tone Pylväsvalaisin, katu- ja tievalaistus Asennus Pylvääseen (pylvään päähän Ø 60 mm tai Ø 76 mm) tai valaisinvarteen (Ø mm) asennettava valaisin. SMT Safe Maintenance Technology: Katkaisee virran automaattisesti valaisimesta, kun valaisimen kansi avataan huoltoa varten. Huolto tapahtuu helposti ilman työkaluja. Kytkentä Liitäntä x2, mm². Saatavana myös suojausluokka I. Rakenne Runko alumiinivalua (L-220/ DIN20/LM20). Karkaistu suojalasi (IK08). CBT Controlled Breathing Technology: Ilmanvaihtokalvo poistaa kosteuden tehokkaasti. Vakioväri Runko antrasiitinharmaa (Gris 900 Sablé) ja kehys vaaleanharmaa (Akzo Nobel 0 Sablé SW0F). Heijastin Heijastin anodisoitua alumiinia. Lampun asema aseteltavissa pystyja vaakasuunnassa. ExaCT-Performer (SNN): Mahdollistaa pitkän asennusvälin. DIP. ExaCT-Comfort (CNN): Erinomainen häikäisynsuojaus. DIP. Katso lisävarusteet. Lisätiedot DIP: Kaksinkertainen IP-suojaus, jossa optiikka suojattu erikseen. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,042 0,00 m². Ø Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt Tone ExaCT-Comfort, 60 W, MT m 20 m 2 Tone ExaCT-Performer, 60 W, MT 2 Tone ExaCT-Performer, 4 W, MT, 4 m katu- ja tievalaistus 2 Tone ExaCT-Performer MT (PGZ2) kg Valaisinvarteen Pylvään päähän x x x x Tone ExaCT-Comfort MT (PGZ2) kg Valaisinvarteen Pylvään päähän x x x x Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2800 K Monimetallilamppu MT 4 PGZ PGZ PGZ PGZ2 89 Lisätietoja valonlähteistä, katso luku Tekniikka. 7

140 Vital Pylväsvalaisin, katu- ja tievalaistus Vital on toimiva ja tehokas pylväsvalaisin, joka pystyy vastaamaan tämän päivän valaistusvaatimuksiin. Vital sopii hyvin asuin- ja teollisuusalueiden valaisuun sekä taajama- että maaseutuympäristöissä. Vital-valaisimissa on energiaa säästävä tekniikka ja erittäin hyvä asennusväli. Valaisimet on myös helppo huoltaa. 8

141 Vital Pylväsvalaisin, katu- ja tievalaistus Asennus Pylvääseen (pylvään pää Ø 60 mm) tai valaisinvarteen (Ø 60 mm) asennettava valaisin. Valaisimen kallistus pylvään päässä (0 / /0 / ) ja valaisinvarressa (0 /- /-0 / - ). Valaisimessa pikaliitin virran katkaisuun huollon ajaksi. Huolto tapahtuu helposti ilman työkaluja. Saatavana myös valaisin pylvään päähän Ø 76 mm. Kytkentä Sisältää halogeenittoman liitosjohdon 8 m (HHJ x, mm²). Saatavana myös suojausluokka II. Rakenne Runko alumiinivalua (L-22/ DIN2/LM20). Karkaistu tasolasi, paksuus 4 mm (IK08) tai UV-kestävä polykarbonaattikupu (IK0). Vakioväri Runko harmaa (RAL 70) ja kehys Galet grey (Akzo Nobel SXJ00F). Heijastin Heijastin anodisoitua alumiinia (ireflec200). Lampun asema aseteltavissa pysty- ja vaakasuunnassa. Katso lisävarusteet. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,08 m² (tasolasi). Projektiotuulipinta: 0,08 m² (kupu) Ø Ø seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt PC-kupu. 0 Vital, PC-kupu, 70 W, ST 0 0 Vital, tasolasi, 70 W, ST 0 0 m 40 m Vital, tasolasi, 70 W, ST, 8 m katu- ja tievalaistus Vital tasolasi ME (E27) kg x Konventionaalinen liitäntälaite MT/ME/ST/SE-E (E27) x0/ ME (E27) x Vital PC-kupu ME (E27) kg x.6-40 Konventionaalinen liitäntälaite MT/ME/ST/SE-E (E27) x0/ ME (E27) x Valaisimen tehdasasetukset: - 0 W MT/ST, 0/70 W valaisimelle. - lampunasema pohjassa (vaakasuora). - valaisimen kallistus pylvään päässä. - liitosjohto 8 m (HHJ x, mm²). - toimitetaan asennettavaksi pylvääseen. Varokesarja 009 Varokealusta, lisävaruste 0002 Valaisinpylväät, katso luku ja ideoita ulkovalaistukseen s. 6. Valonlähteet W Kanta 2000 K 2800 K 000 K Monimetallilamppu MT 0 E E Monimetallilamppu ME E E E Suurpainenatriumlamppu ST 0 E E27 8 Suurpainenatriumlamppu SE-E 0 E E Lisätietoja valonlähteistä, katso luku Tekniikka. 9

142 Vital, s

143 pollarit valonheittimet maahan upotettavat valaisimet seinä- ja kattovalaisimet Bernini, s Stockholm II, s Harmony, s. 46. lähiympäristöt Quebec, s. 47. Tiettyihin ulkovalaistuskohteisiin kannattaa esteettisistä tai käytännön syistä valita vaijeriin ripustettavat katu- ja tievalaisimet. katu- ja tievalaistus Ripustettavat valaisimet ripustettavat valaisimet 4

144 Bernini Ripustettava valaisin Tievalaisinoptiikalla varustettu ripustettava valaisin erilaisiin asennuksiin. Sopii hyvin myös jalankulkuja pyöräteille sekä pysäköintialueille. Valoa läpäisevän vaipan ansiosta valaisimen muoto erottuu myös pimeällä. Saatavana myös seinä- ja pylväsvalaisimena. Bernini seinävalaisimet, s Bernini pylväsvalaisimet, s

145 Bernini Ripustettava valaisin Asennus Vaakavaijeriin asennettava valaisin. Kytkentä Kytkentärasia x4 mm² vaijerikiinnikkeeseen, läpijohdotettavissa. Rakenne Valaisimen yläosa alumiinivalua ja lasin kehys maalattua polyamidia, väri alumiininharmaa (RAL 9006). Läpivalaistu vaippa UV-kestävää opaalipolykarbonaattia. Karkaistu tasolasi. Vaijerikiinnikkeet ruostumatonta terästä ja kuumasinkittyä terästä. Liitäntälaitteet valaisimessa. Vakioväri Alumiininharmaa (RAL 9006). Heijastin Kiiltometalloitua polykarbonaattia. Aseteltava tievalaisinoptiikka, jossa viisi eri lampun asemaa. Ylävaloaukot vaipan läpivalaisua varten. Lisätiedot Erikoistilauksesta myös tehonpuolituskytkennällä. Projektiotuulipinta 0,4 m². Elektroninen liitäntälaite, ellei muuta ilmoiteta. Design Ulf Bengtsson. Ø 80 Ø lähiympäristöt seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit /0 W, SE-E /0 W, ST W, SE-E W, ST W, ME W, FSM-E 0 katu- ja tievalaistus Bernini FSM-E (Gx24q) kg mm x Konventionaalinen liitäntälaite SE-E/ ST/ ME/ MT (E40) x SE-E/ ST/ ME/ MT (E27) x70/ ) ME (E27) x ) ME ja MT valonlähteen sytytysjännite max. 2, kv. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 7 GX24q 84 Monimetallilamppu MT 70 E E Monimetallilamppu ME E E E Suurpainenatriumlamppu SE-E 0 E E E Suurpainenatriumlamppu ST 0 E E E40 82 Lisätietoja valonlähteistä, katso luku Tekniikka. ripustettavat valaisimet 4

146 Stockholm II Ripustettava valaisin Ripustettava Stockholm II -valaisin sopii tievalaisimeksi sekä pyöräteiden, jalankulkuteiden ja pysäköintialueiden valaisemiseen. Valoa läpäisevän renkaan ansiosta valaisimen muoto tulee esiin myös pimeällä. Sarjaan kuuluu myös pylväs- ja seinävalaisimet. Stockholm 70 seinävalaisimet, s. 0. Stockholm II seinävalaisimet, s. 2. Stockholm Park, pylväsvalaisimet, s. 2. Stockholm II pylväsvalaisimet, s

147 Stockholm II Ripustettava valaisin Asennus Vaakavaijeriin asennettava valaisin. Kytkentä Vaijerikiinnike S: kytkentärasia x2, mm². Vaijerikiinnike C: kytkentärasia x4 mm². Ketjutettavissa. Rakenne Valaisimen runko mustaksi (RAL 900) maalattua alumiinilevyä ja -valua. Heijastinlevyn yläpuoli maalattu mustaksi (RAL 900) ja alapuoli valkoiseksi. Valaisimen alaosa alumiinilevyä, jonka ulkopinta on maalattu harmaaksi (RAL 9006) ja alapinta valkoiseksi. Heijastinlevyn alla valoa läpäisevä rengas kirkasta polykarbonaattia. Liitäntälaitteet valaisimessa. Vakioväri Yläosa musta (RAL 900), Alaosa alumiininharmaa (RAL 9006). Heijastin Saatavana pyörähdyssymetrisellä valonjaolla tai katuvalaistusoptiikalla. Katuvalaisinheijastin kiiltometalloitua polykarbonaattia. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,09 m². Design Olle Anderson. Ø 90 Vaijerikiinnike S Ø 90 Vaijerikiinnike C seinä- ja kattovalaisimet lähiympäristöt maahan upotettavat valaisimet valonheittimet pollarit /0 W, SE-E W, ME W, FSM-E 0 katu- ja tievalaistus Stockholm II, vaijerikiinnike S FSM-E (GX24q,4,) kg mm Symmetrinen Epäsymmetrinen x26/2/ x Konventionaalinen liitäntälaite ME (E27) x ME (E40) x MT CosmoWhite (PGZ2) x SE-E/ ME (E27) x70/ ) 2062 ) Stockholm II, vaijerikiinnike C FSM-E (GX24q,4,) kg mm Symmetrinen Epäsymmetrinen x26/2/ x Konventionaalinen liitäntälaite ME (E27) x ME (E40) x MT CosmoWhite (PGZ2) x SE-E/ ME (E27) 70/ ) 2067 ) ) ME valonlähteen sytytysjännite max. 2, kv. Valonlähteet W Kanta 2000 K 2800 K 000 K Pienloistelamppu FSM-E 26 GX24q GX24q GX24q4 8 7 GX24q 84 Monimetallilamppu MT CosmoWhite 60 PGZ2 89 Monimetallilamppu ME E E E Suurpainenatriumlamppu SE-E 0 E E Lisätietoja valonlähteistä, katso luku Tekniikka. ripustettavat valaisimet 4

148 Harmony Ripustettava valaisin Asennus Vaakavaijeriin asennettava valaisin. Vaijerikiinnike sisältyy toimitukseen. Kytkentä Liitäntä x2, mm². Rakenne Runko alumiinivalua. Karkaistu tasolasi (IK09). CBT Controlled Breathing Technology: Ilmanvaihtokalvo poistaa kosteuden tehokkaasti. Vaijerikiinnike ruostumatonta terästä, säädettävissä 0. Vakioväri Antrasiitinharmaa (Gris 400 Sablé). Erikoistilauksesta myös muut RALvärit. Heijastin Heijastin anodisoitua alumiinia. er. Lisätiedot DIP: Kaksinkertainen IP-suojaus, jossa optiikka suojattu erikseen. Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,0 m² m 40 m Huolto tapahtuu helposti ilman työkaluja. Aseteltava vaijerikiinnike. Harmony, 0 W, ST Harmony, 00 W, ST, 8 m Harmony Konventionaalinen liitäntälaite MT/ME/SE-E/ ST (E40) kg x MT/ST (E40) x Valonlähteet W Kanta 2000 K 2800 K Monimetallilamppu MT 00 E E Monimetallilamppu ME 00 E Suurpainenatriumlamppu SE-E 00 E Suurpainenatriumlamppu ST 00 E E Lisätietoja valonlähteistä, katso luku Tekniikka. Harmony pylväsvalaisimet, s

149 Quebec Ripustettava valaisin Asennus Vaakavaijeriin asennettava valaisin. Vaijerikiinnike sisältyy toimitukseen. Kytkentä Liitäntä x2, mm². Rakenne Runko (IK08) alumiinivalua (L-07). Vahvikerengas muottivalettua alumiinia (L-22/DIN2/LM20). Karkaistu tasolasi (IK08). Vaijerikiinnike ruostumatonta terästä, säädettävissä 0. Vakioväri Musta. Erikoistilauksesta myös muut RAL-värit. Heijastin Heijastin anodisoitua alumiinia. ireflec0. Lisätiedot Elektroninen liitäntälaite, ellei muuta ilmoiteta. Projektiotuulipinta: 0,8 m². 240 Ø 80 7 seinä- ja kattovalaisimet pollarit maahan upotettavat valaisimet valonheittimet lähiympäristöt Aseteltava vaijerikiinnike. 0 Quebec, 00 W, ST m 40 m Quebec, 00 W, ST, 8 m katu- ja tievalaistus Quebec Konventionaalinen liitäntälaite MT/ST (E27/E40) kg x0/ x x Valonlähteet W Kanta 2000 K 2800 K 400 K Monimetallilamppu MT 0 E E E E Suurpainenatriumlamppu ST 0 E E E E Lisätietoja valonlähteistä, katso luku Tekniikka. ripustettavat valaisimet Quebec pylväsvalaisimet, s

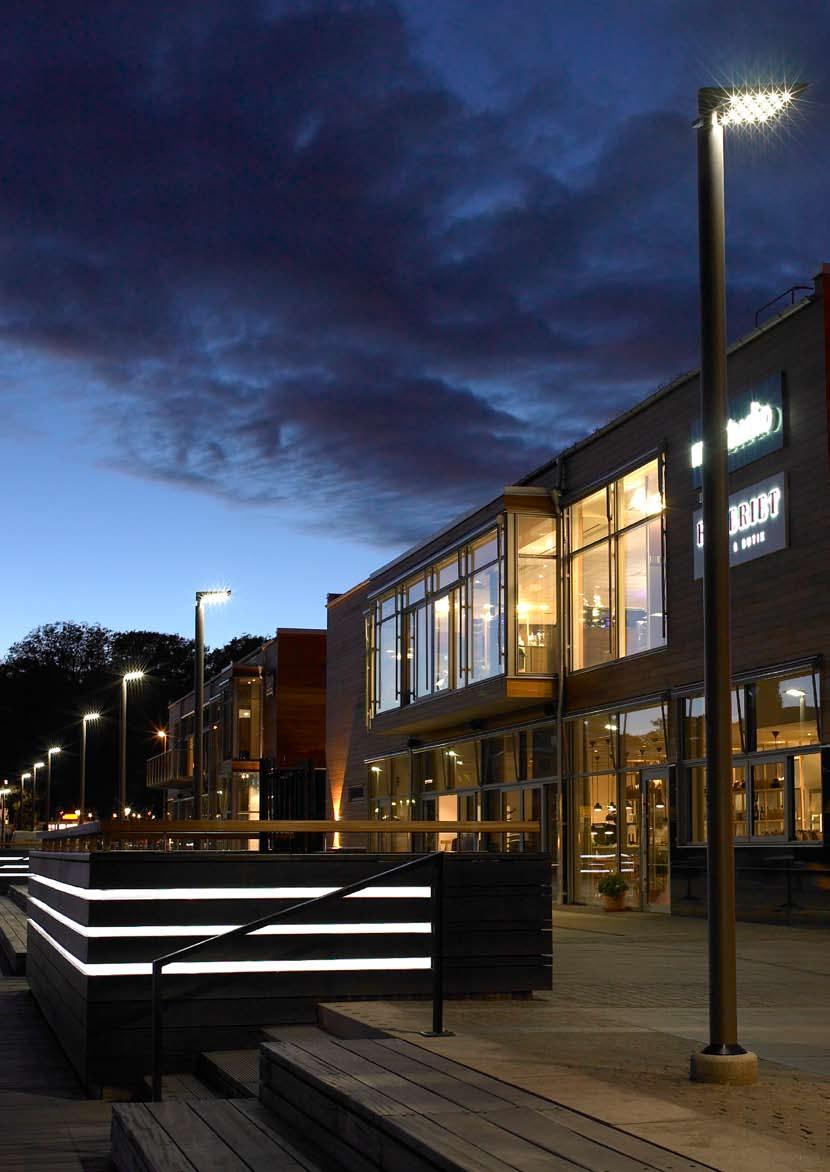

150 Stela, s

151 pollarit valonheittimet maahan upotettavat valaisimet seinä- ja kattovalaisimet Metris, s. 0. T-line LED, s. 0. Tunnelivalaistus eroaa merkittävästi tavallisesta ulkovalaistuksesta. Tunneleissa on poikkeavat olosuhteet, ja niissä valaisimien IP-luokitukselle ja materiaaleille asetetaan korkeat laatuvaatimukset. Kontrastit päivänvalon ja pimeän tunnelin välillä voivat olla erittäin suuria. Siksi sekä valaisimien määrä että valaistusvoimakkuus vaikuttavat siihen, kuinka nopeasti silmät sopeutuvat muutokseen. lähiympäristöt katu- ja tievalaistus ripustettavat valaisimet Tunnelivalaistus tunnelivalaistus 49

152 Tunnelivalaistus Mallistossamme on laaja valikoima erityisesti tunnelivalaistukseen sopivia tuotteita. Autamme mielellämme kaikissa erilaisissa tunneliprojekteissa. Lisätietoja saat ulkovalaisinmyyjältä. Metris Metris T-line LED 40 T-line LED 6 0

153 tunnelivalaistus ripustettavat valaisimet katu- ja tievalaistus lähiympäristöt pollarit valonheittimet maahan upotettavat valaisimet seinä- ja kattovalaisimet ja ideoita ulkovalaistukseen lisävarusteet ja ideoita ulkovalaistukseen

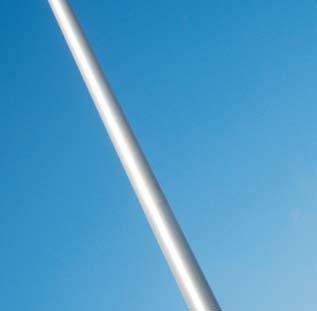

154 ja ideoita ulkovalaistukseen Lieriöpylväs Lieriönmuotoinen suora pylväs valmistetaan saumattomasta alumiiniputkesta, ja siitä on saatavana useita eri versioita. Tämän pylväsmallin läpimitta on sama tyvestä pylvään päähän asti. Pylväiden vakiopintakäsittelynä on joko harjattu alumiini tai maalattu alumiininharmaa tai antrasiitinharmaa. Tilauksesta pylväät voidaan myös anodisoida tai maalata asiakkaan toivomalla RAL-värillä. Pylväässä on päälle hitsattu vahvikeprofiili VT+ sekä päälle hitsattu liukukisko, johon on asennettu kaksi M6x6-liukumutteria ja M8-maadoituspultti. Pylvään huoltoluukussa on vakiona kaksi kolmikulmaista 0 mm lukkoa. Maanpinnan alapuolelle jäävän osan päällä on kaksikerroksinen musta tai harmaa PVC-korroosionsuojateippi (koskee pylväitä, jotka asennetaan jalustaan tai valuankkuriin). Pylväissä on sisäpuolinen asennusrengas kiinnityslaippaan asennusta varten. Alumiiniseos täyttää standardin SS-EN AW-6060 määräykset. Pylväät ovat CO 2 -neutraaleja. Kaikki pylväät on CE-hyväksyttyjä ja tarkastettu standardin SS-EN40-- mukaan. Pylvään pää Ø P 0 mm. Lieriöpylväs kiinnityslaippaan ) Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa (malliin Alabama) (malliin Alabama) (malliin Scheherazade) (malliin Scheherazade) Erikoispituudet xxx 0400-xxx 0400-xxx ) Kiinnityslaippa tilattava erikseen, katso s. 9. Lieriöpylväs pylväsjalustaan tai valuankkuriin Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa (malliin Alabama) (malliin Alabama) (malliin Scheherazade) (malliin Scheherazade) Erikoispituudet xxx 000-xxx 000-xxx Teippaus. Kokonaispituus. Pylväs Ø. Mittapiirustus esittää pylvään asennusta jalustaan tai valuankkuriin. Kun käytetään kiinnityslaippaa, maanpinnan alapuolella oleva osa jää pois. Teippausta ei myöskään käytetä kiinnityslaippa-asennuksessa. 2

155 ja ideoita ulkovalaistukseen Olakepylväs Olakepylväs valmistetaan saumattomasta alumiiniputkes ta, ja siitä on saatavana useita versioita. Pylvään läpimitta kapenee portaittain pylvään päätä kohti. Pylväiden vakiopintakäsittelynä on joko harjattu alumiini tai maalattu alumii ninharmaa tai antrasiitinharmaa. Tilauksesta pylväät voidaan myös anodisoida tai maalata asiakkaan toivomalla RAL-värillä. Pylväässä on päälle hitsattu vahvikeprofiili VT+ sekä päälle hitsattu liukukisko, johon on asennettu kaksi M6x6-liukumutteria ja M8-maadoituspultti. Pylvään huoltoluukussa on vakiona kaksi kolmikulmaista 0 mm lukkoa. Maanpinnan alapuolelle jäävän osan päällä on kaksikerroksinen musta tai harmaa PVC-korroosionsuojateippi (koskee pylväitä, jotka asennetaan jalustaan tai valuankkuriin). Pylväissä on sisäpuolinen asennusrengas kiinnityslaippaan asennusta varten. Alumiiniseos täyttää standardin SS-EN AW-6060 määräykset. Pylväät ovat CO 2 -neutraaleja. Kaikki pylväät on CE-hyväksyttyjä ja tarkastettu standardin SS-EN40-- mukaan. seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit Olakepylväs kiinnityslaippaan ) Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa Erikoispituudet xxx 000-xxx 000-xxx ) Kiinnityslaippa tilattava erikseen, katso s. 9. Pylvään pää Ø P 60 mm. lähiympäristöt katu- ja tievalaistus Olakepylväs pylväsjalustaan tai valuankkuriin Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa Erikoispituudet xxx 0200-xxx 0200-xxx Kokonaispituus. Pylväs Ø. ripustettavat valaisimet tunnelivalaistus Teippaus. Mittapiirustus esittää pylvään asennusta jalustaan tai valuankkuriin. Kun käytetään kiinnityslaippaa, maanpinnan alapuolella oleva osa jää pois. Teippausta ei myöskään käytetä kiinnityslaippa-asennuksessa. lisävarusteet ja ideoita ulkovalaistukseen

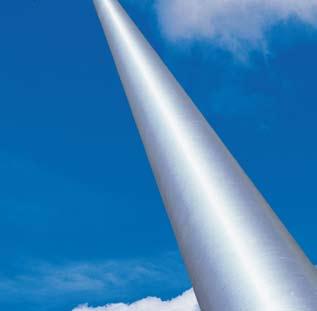

156 ja ideoita ulkovalaistukseen Kartiopylväs Kartiomainen pylväs valmistetaan saumattomasta alumii niputkesta. Pylvään läpimitta kapenee tasaisesti pylvään päätä kohti. Pylväiden vakiopintakäsittelynä on joko harjattu alumiini tai maalattu alumiininharmaa tai antrasiitinharmaa. Tilauksesta pylväät voidaan myös anodisoida tai maalata asiakkaan toivomalla RAL-värillä. Pylväässä on päälle hitsattu vahvikeprofiili VT+ sekä päälle hitsattu liukukisko, johon on asennettu kaksi M6x6-liukumutteria ja M8-maadoituspultti. Pylvään huoltoluukussa on vakiona kaksi kolmikulmaista 0 mm lukkoa. Maanpinnan alapuolelle jäävän osan päällä on kaksikerroksinen musta tai harmaa PVC-korroosionsuojateippi (koskee pylväitä, jotka asennetaan jalustaan tai valuankkuriin). Pylväissä on sisäpuolinen asennusrengas kiinnityslaippaan asennusta varten. Alumiiniseos täyttää standardin EN AW-6060 määräykset. Pylväät ovat CO 2 -neutraaleja. Kaikki pylväät on CE-hyväksyttyjä ja tarkastettu standardin EN40-- mukaan. Pylvään pää Ø P 60 mm. Kartiopylväs kiinnityslaippaan ) Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa Erikoispituudet xxx 0600-xxx 0600-xxx ) Kiinnityslaippa tilattava erikseen, katso s. 9. Kartiopylväs pylväsjalustaan tai valuankkuriin Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa Erikoispituudet xxx 000-xxx 000-xxx Kokonaispituus. Pylväs Ø. Teippaus. Mittapiirustus esittää pylvään asennusta jalustaan tai valuankkuriin. Kun käytetään kiinnityslaippaa, maanpinnan alapuolella oleva osa jää pois. Teippausta ei myöskään käytetä kiinnityslaippa-asennuksessa. 4

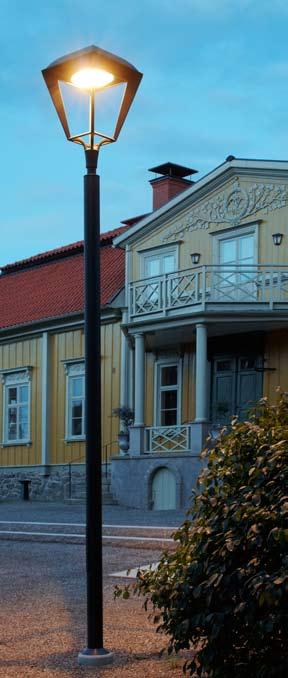

157 ja ideoita ulkovalaistukseen Valaisimet ja pylväiden suosituspituudet Oheiseen taulukkoon on koottu mielestämme parhaiten yhteen sopivat valaisin- ja pylväsvaihtoehdot. Eri vaihtoehdoista kannattaa neuvotella ulkovalaisinmyyjän kanssa. Asennus kiinnityslaippaan Valaisin Tone x x x Airtrace x x x Airtrace 2 x x x x Alabama x x Arc x x Ariel x x x Azur x x x Bernini x x x x x Bianca x x x x Circo x x x Harmony x x x x x Klippan x x x x Logo x x x Micenas x x Micron x x x Osiris x x x Parkline Sisältää Fagerhultin pylvään Quebec x x x x x Rondo x x x Scheherazade x x Stela Square x x x x Stela Wide x x x x Stela Long x x x x x Stockholm Park x x x x Stockholm II x x x x x Triton x x x Vega x x x Vital x x x x Ypsilon x x x seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit lähiympäristöt Asennus pylväsjalustaan tai valuankkuriin Valaisin Tone x x x Airtrace x x x Airtrace 2 x x x x Alabama x x Arc x x Ariel x x x Azur x x x Bernini x x x x x x Bianca x x x Circo x x x Harmony x x x x x Klippan x x x Logo x x x Micenas x x Micron x x x Osiris x x x Parkline Sisältää Fagerhultin pylvään Quebec x x x x x Rondo x x x Scheherazade x x Stela Square x x x x Stela Wide x x x x Stela Long x x x x x x Stockholm Park x x x Stockholm II x x x x x x Triton x x x Vega x x x Vital x x x x Ypsilon x x x Micenas pylväsvalaisimet, s katu- ja tievalaistus ripustettavat valaisimet tunnelivalaistus lisävarusteet ja ideoita ulkovalaistukseen

158 ja ideoita ulkovalaistukseen Tuotenumerot ja asennustapa Lieriöpylväs Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa Huomautukset Kiinnityslaippaan ) Kiinnityslaippaan ) 00 (malliin Alabama) Kiinnityslaippaan ) Kiinnityslaippaan ) 4000 (malliin Alabama) Kiinnityslaippaan ) 4000 (malliin Scheherazade) Kiinnityslaippaan ) Kiinnityslaippaan ) 400 (malliin Scheherazade) Kiinnityslaippaan ) Kiinnityslaippaan ) Kiinnityslaippaan ) Kiinnityslaippaan ) Erikoispituudet xxx 0400-xxx 0400-xxx Kiinnityslaippaan ) Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin 4000 (malliin Alabama) Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin 400 (malliin Alabama) Pylväsjalustaan tai valuankkuriin 400 (malliin Scheherazade) Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin 000 (malliin Scheherazade) Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin Erikoispituudet xxx 000-xxx 000-xxx Pylväsjalustaan tai valuankkuriin Olakepylväs Kokonaispituus (mm) Paino (kg) Pylväs Ø (mm) Pylvään pää Ø (mm) Harjattu Alumiininharmaa Antrasiitinharmaa Huomautukset Kiinnityslaippaan ) Kiinnityslaippaan ) Kiinnityslaippaan ) Kiinnityslaippaan ) Kiinnityslaippaan ) Kiinnityslaippaan ) Kiinnityslaippaan ) Erikoispituudet xxx 000-xxx 000-xxx Kiinnityslaippaan ) Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin Pylväsjalustaan tai valuankkuriin Erikoispituudet xxx 0200-xxx 0200-xxx Pylväsjalustaan tai valuankkuriin Konisk Kartiopylväs Total Kokonaispituus lengde (mm) (mm) Vekt Paino (kg) Pylväs Ø (mm) Stolpetopp Pylvään pää Ø (mm) Harjattu Børstet overflate Alumiininharmaa Antrasiitinharmaa Huomautukset Kommentar Kiinnityslaippaan Fotplate Kiinnityslaippaan Fotplate Kiinnityslaippaan Fotplate Kiinnityslaippaan Fotplate Kiinnityslaippaan Fotplate Kiinnityslaippaan Fotplate Kiinnityslaippaan Fotplate Spesiallengde Erikoispituudet xxx 0600-xxx 0600-xxx Kiinnityslaippaan Fotplate Pylväsjalustaan Fundament tai tai plasstøping valuankkuriin Pylväsjalustaan Fundament tai tai plasstøping valuankkuriin Pylväsjalustaan Fundament tai tai plasstøping valuankkuriin Pylväsjalustaan Fundament tai tai plasstøping valuankkuriin Pylväsjalustaan Fundament tai tai plasstøping valuankkuriin Pylväsjalustaan Fundament tai tai plasstøping valuankkuriin Pylväsjalustaan Fundament tai tai plasstøping valuankkuriin Spesiallengde Erikoispituudet xxx 000-xxx 000-xxx Pylväsjalustaan Fundament tai tai plasstøping valuankkuriin ) Kiinnityslaippa tilattava erikseen, katso s

159 ja ideoita ulkovalaistukseen Sanastoa ja pylväsjalustat Sanastoa Kokonaispituus Kokonaispituudella tarkoitetaan pylvään koko pituutta maanpinnan alle jäävä osa mukaan lukien, ellei muuta ilmoiteta. Suorassa lieriöpylväässä on lisäksi laskettava mukaan pylvään pää, 0 mm. Valopistekorkeus (LPH) Valopistekorkeus tarkoittaa etäisyyttä maanpinnasta pylvääseen kiinnitetyn valaisimen alareunaan. Korroosiosuojateippi Pylväsjalustaan ja valuankkuriin kiinnitettävät pylväät on suojattu PVC-teipillä, joka ulottuu pylvään alareunasta 70 mm korkeuteen. Teippi suojaa maapinnan alle jäävää pylvään osaa korroosiolta. Anodisointi Anodisointi on alumiinin pintakäsittely, joka lisää alumiinin luontaista korroosionkestävyyttä ja kestoikää. Anodisoitu pinta on kova ja kulutusta kestävä, joten se sopii hyvin vaativiin ympäristöolosuhteisiin. Lukittava huoltoluukku Huoltoluukussa on kaksi lukkoa, ja luukun avaamiseen tarvitaan kolmikulmainen avain, joka toimitetaan pylvään mukana. Tuulialueet Kaikki pylväät on mitoitettu standardin SS-EN40 mukaisesti kestämään tuulta, jonka nopeus on 24 m/s. Laskennallinen arvo on toteutettu kaikkein vaativimmissa valaisimissa kaksoisvartta käyttämällä. Tuulialue 24 m/s kattaa suurimman osan Suomea. CO 2 -neutraalit tuotteet Tuotteet, joiden kasvihuonekaasut on minimoitu ja/tai kompensoitu niin, että ne eivät synnytä koko tuotantovaiheen, käytön ja käytön jälkeisen työstämisen aikana lainkaan hiilidioksidipäästöjä eivätkä siten edistä kasvihuoneilmiötä. seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet pollarit Pylväsjalustat Suomessa käytettäviä, ja Fagerhultin pylväisiin sopivia jalustoja löytyy oheisesta taulukosta. Pylväsjalustat ja niiden lisävarus teet hankitaan valaisintukkuliikkeestä. Lisätietoja: Sähkö-Jokinen Oy. Pylväsjalustat SSTL-numero Tyyppi Pylvään halkaisija Suosituskorkeus (mm) Kokonaiskorkeus h (mm) ± 20 mm Asennussyvyys u (mm) ±0 mm Paino (kg) SJ SJ SJ SJ- ) ) Käytetaan kaksoisvarren ja/tai painavien valaisimien kanssa. lisävarusteet ja ideoita ulkovalaistukseen lähiympäristöt katu- ja tievalaistus ripustettavat valaisimet tunnelivalaistus 7

160 ja ideoita ulkovalaistukseen Pylväsvarret ja seinäkiinnikkeet Pylväiden lisäksi valikoimaan kuuluu erilaisia galvanoidusta teräksestä valmistettuja Sapa Pole Productsin pylväsvarsia ja seinäkiinnikkeitä. Myös niitä voi tilata kauttamme. Lisätietoja saat ulkovalaisinmyyjältä Ø Ø Ø 60 Stela seinäkiinnike. Kaksiosainen kiinnityskappale. 0 Ø Kaksiosainen varsi. Ø Ø Ø Ø 60 Yksiosainen varsi. Seinäkiinnike Ø 60 Kaksiosainen varsi Tritoniin ja valonheittimille. Seinäkiinnike Tritoniin. Pylväsvarret ja seinäkiinnikkeet Kuumasinkitty Alumiininharmaa Antrasiitinharmaa Stela seinäkiinnike Kaksiosainen kiinnityskappale, pylvään pää Ø 60 mm Kaksiosainen varsi, pylvään pää Ø 60 mm Yksiosainen varsi, pylvään pää Ø 60 mm Seinäkiinnike Kaksiosainen varsi Tritoniin ja valonheittimille, pylvään pää Ø 60 mm Seinäkiinnike Tritoniin

161 ja ideoita ulkovalaistukseen Pylväiden lisävarusteet Pylväiden lisävarusteet Harjattu Alumiininharmaa Antrasiitinharmaa Kiinnityslaippa Ø 4 mm Kiinnityslaippa Ø 20 mm Kiinnityslaippa Ø mm Kiinnityslaippa Ø 4 mm Kiinnityslaippa Ø 6 mm Valusiiveke 0008 Valuankkuri valuasennukseen, > Ø 20 mm 0009 Valuankkuri valuasennukseen, Ø 4 mm 00 Huoltoavain 000 Varokesarja, suojausluokka I 009 Varokealusta, lisävaruste, suojausluokka I 0002 Varokesarja, suojausluokka II Varokealusta, lisävaruste, suojausluokka II 0047 Varoke 6 A, varaosa 0047 seinä- ja kattovalaisimet maahan upotettavat valaisimet valonheittimet Kiinnityslaippa Kaksiosainen, valetusta alumiinista valmistettu kiinnityslaippa kohteisiin, joissa pylvästä ei voida upottaa tai valaa paikalleen. Käytetään esimerkiksi silloilla ja ylikäytävillä. Kaksiosainen kiinnityslaippa puristaa pylvään kiinni. Valusiiveke Soveltuu kaikkiin paikalleen valettaviin pylväisiin. Valusiiveke asennetaan maanpinnan alapuolelle, ja se estää pylvästä kääntymästä. Valuankkuri valuasennukseen, Ø 4 mm Käytetään paikalleen valettavan pylvään vakauttamiseen. Estää myös pylvään vajoamisen ja helpottaa johdotusta. Pylväskoko Ø 4 mm. Valuankkuri valuasennukseen, > Ø 20 mm Käytetään paikalleen valettavan pylvään vakauttamiseen. Estää myös pylvään vajoamisen ja helpottaa johdotusta. Pylväskoko > Ø 20 mm. Huoltoavain Huoltoluukussa on kaksi lukkoa, jotka avataan pylvään mukana toimitettavalla kolmikulmaisella avaimella. Varokesarja Valittavana on kaksi suojausluokkaa: I (IP 20) ja II (IP 44). Molempiin malleihin on saatavana myös varokealusta lisävarusteena. Suojausluokka II. pollarit lähiympäristöt katu- ja tievalaistus ripustettavat valaisimet Suojausluokka I. tunnelivalaistus lisävarusteet ja ideoita ulkovalaistukseen 9

162 ja ideoita ulkovalaistukseen Pollarivalaisimien lisävarusteet Ø Ø 08 Ø 6 Ø Tyviputki Ø 08 mm pylväsjalustaan pollarivalaisimille Kiinnityslevy, keskikokoinen. 009 Kiinnityslevy, iso Kiinnityslevy valonheittimelle. 00 Valuankkuri (pylväät). Ø 90 Pollarivalaisimien lisävarusteet Tyviputki Ø 08 mm pylväsjalustaan pollarivalaisimille Minicolumn, Column ja Jet 0089 Kiinnityslevy, keskikokoinen, lisävaruste tyviputkeen 0089 Cubiks, Minireef, Column, Jet ja Moai 0090 Kiinnityslevy, iso, lisävaruste tyviputkeen 0089 Megacubiks, Megablinker ja Reef 009 Kiinnityslevy valonheittimelle, lisävaruste tyviputkeen 0089 Minitechno rect flood, Minifocus, Focus ja Megafocus 0092 Valuankkuri (pylväät) Ø 4 mm 00 Azur pollarit, s ja Azur pylväsvalaisimet, s

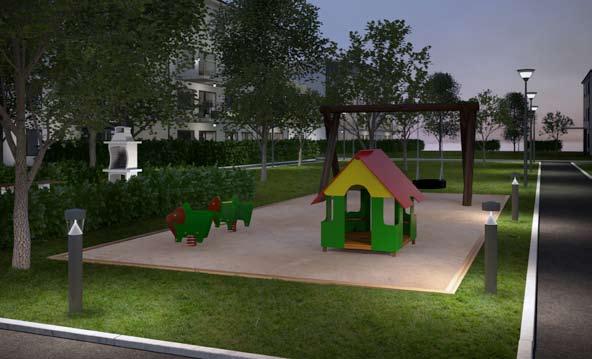

163 ja ideoita ulkovalaistukseen Ideoita puistoympäristöihin Valaisinpylväiden valinnalla voidaan vahvistaa ja korostaa ulkovalaistuksesta syntyvää vaikutelmaa. Oikein valitut valaisimet, valaisinpylväät sekä oikea valaisinkorkeus auttavat luomaan toiminnallisia, tyylikkäitä ja viihtyisiä ympäristöjä. Puistomaiseen ympäristöön asennettu Azur-valaisin ja lieriöpylväs, korkeus 4 m, s tunnelivalaistus ripustettavat valaisimet katu- ja tievalaistus pollarit valonheittimet seinä- ja kattovalaisimet lähiympäristöt maahan upotettavat valaisimet Puistomaiseen ympäristöön asennettu Rondo-valaisin ja olake pylväs, korkeus 4 m, s lisävarusteet ja ideoita ulkovalaistukseen 6

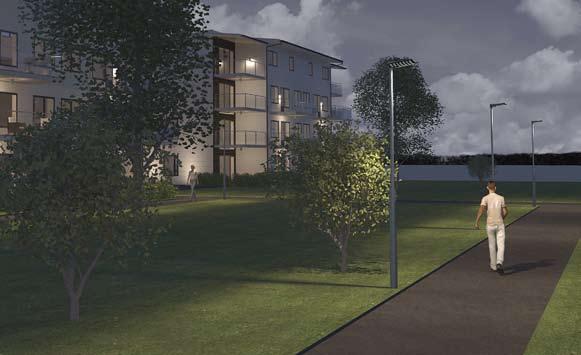

164 ja ideoita ulkovalaistukseen Ideoita puistoympäristöihin Puistomaiseen ympäristöön asennettu Ypsilon-valaisin ja kartiopylväs, korkeus 4 m, s. 2. Puistomaisissa ympäristöissä valaistuksen on luotava esteettisen vaikutelman lisäksi myös turvallisuuden tunnetta alueella liikkuville ihmisille. 62

165 ja ideoita ulkovalaistukseen Ideoita katuvalaistukseen Katuvalaisimeksi asennettu Stela ja kartiopylväs, korkeus 6, m, s tunnelivalaistus ripustettavat valaisimet pollarit katu- ja tievalaistus lähiympäristöt valonheittimet maahan upotettavat valaisimet seinä- ja kattovalaisimet Katuvalaisimeksi asennettu Triton ja lieriöpylväs, korkeus 6, m, s lisävarusteet ja ideoita ulkovalaistukseen 6

166 ja ideoita ulkovalaistukseen Ideoita katuvalaistukseen Katuvalaisimeksi asennettu Vital ja olakepylväs, korkeus 6, m, s Katuvalaistuksessa on tärkeää, että valaisimet ovat oikealla korkeudella ja niiden valonlähteet soveltuvat tarkoitukseen. Turvallisuus on kaikkein tärkeintä, mutta myös esteettisellä vaikutelmalla on suuri merkitys. 64
