1 pleiad g3 Tähtitaivas katossa

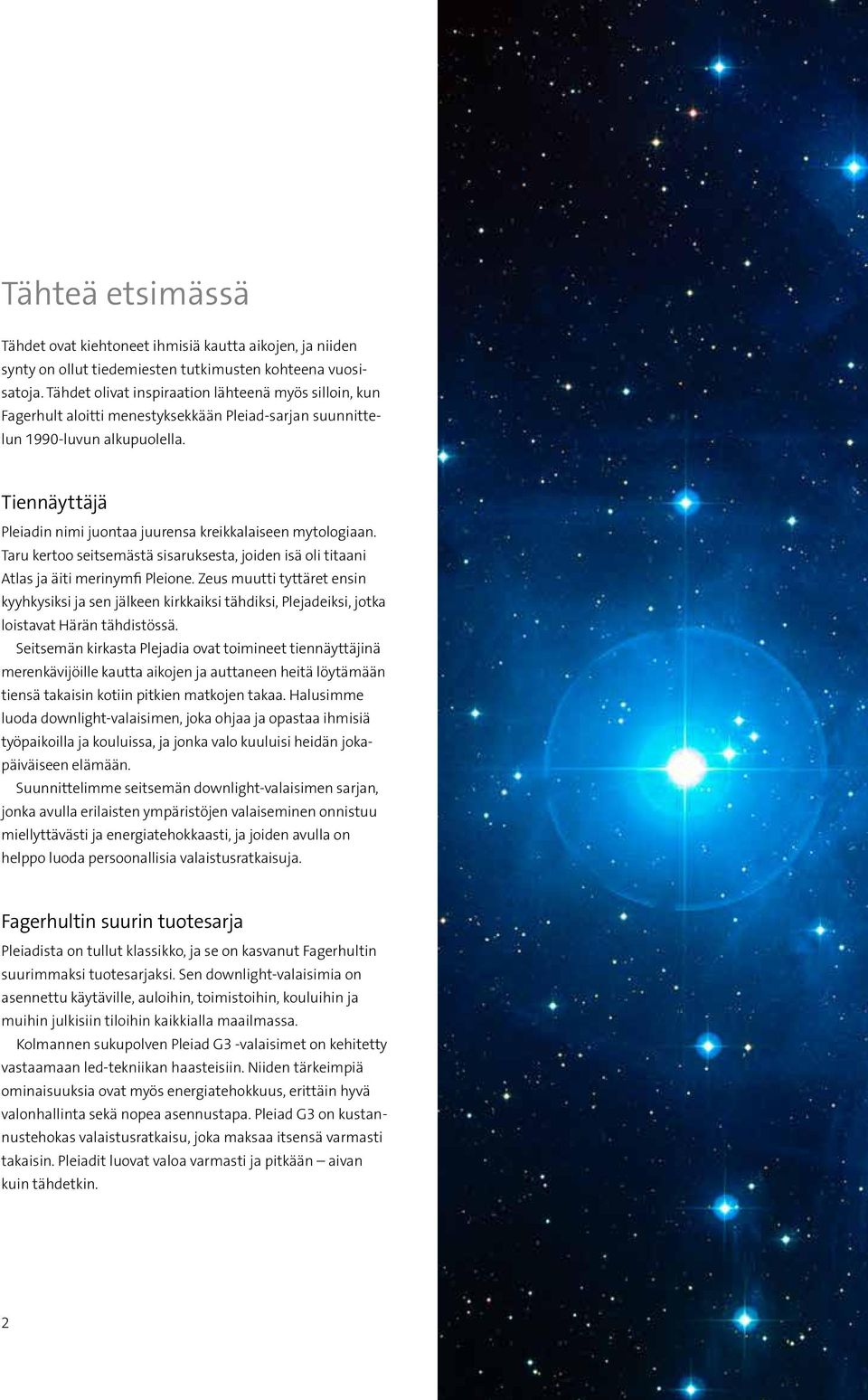

2 Tähteä etsimässä Tähdet ovat kiehtoneet ihmisiä kautta aikojen, ja niiden synty on ollut tiedemiesten tutkimusten kohteena vuosisatoja. Tähdet olivat inspiraation lähteenä myös silloin, kun Fagerhult aloitti menestyksekkään Pleiad-sarjan suunnittelun 1990-luvun alkupuolella. Tiennäyttäjä Pleiadin nimi juontaa juurensa kreikkalaiseen mytologiaan. Taru kertoo seitsemästä sisaruksesta, joiden isä oli titaani Atlas ja äiti merinymfi Pleione. Zeus muutti tyttäret ensin kyyhkysiksi ja sen jälkeen kirkkaiksi tähdiksi, Plejadeiksi, jotka loistavat Härän tähdistössä. Seitsemän kirkasta Plejadia ovat toimineet tiennäyttäjinä merenkävijöille kautta aikojen ja auttaneen heitä löytämään tiensä takaisin kotiin pitkien matkojen takaa. Halusimme luoda downlight-valaisimen, joka ohjaa ja opastaa ihmisiä työpaikoilla ja kouluissa, ja jonka valo kuuluisi heidän jokapäiväiseen elämään. Suunnittelimme seitsemän downlight-valaisimen sarjan, jonka avulla erilaisten ympäristöjen valaiseminen onnistuu miellyttävästi ja energiatehokkaasti, ja joiden avulla on helppo luoda persoonallisia valaistusratkaisuja. Fagerhultin suurin tuotesarja Pleiadista on tullut klassikko, ja se on kasvanut Fagerhultin suurimmaksi tuotesarjaksi. Sen downlight-valaisimia on asennettu käytäville, auloihin, toimistoihin, kouluihin ja muihin julkisiin tiloihin kaikkialla maailmassa. Kolmannen sukupolven Pleiad G3 -valaisimet on kehitetty vastaamaan led-tekniikan haasteisiin. Niiden tärkeimpiä ominaisuuksia ovat myös energiatehokkuus, erittäin hyvä valonhallinta sekä nopea asennustapa. Pleiad G3 on kustannustehokas valaistusratkaisu, joka maksaa itsensä varmasti takaisin. Pleiadit luovat valoa varmasti ja pitkään aivan kuin tähdetkin. 2

3 3

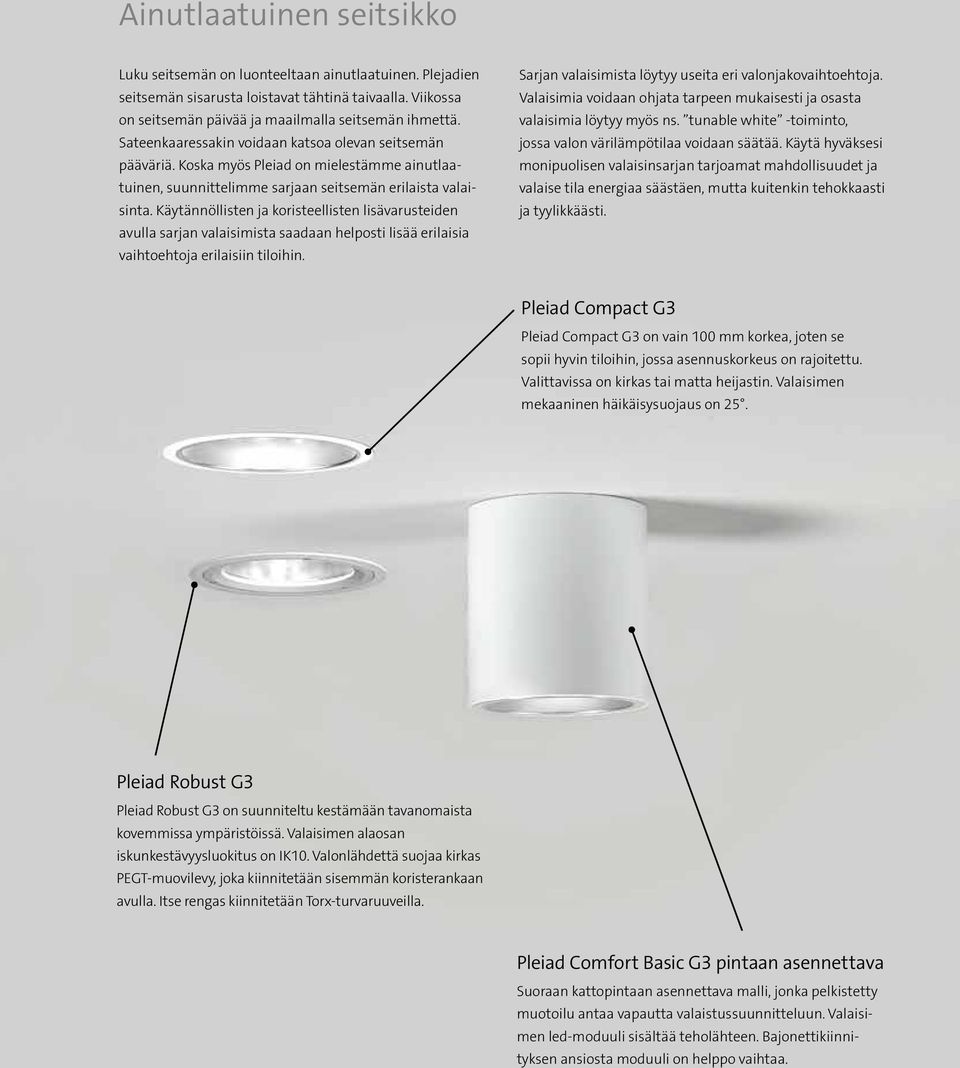

4 Ainutlaatuinen seitsikko Luku seitsemän on luonteeltaan ainutlaatuinen. Plejadien seitsemän sisarusta loistavat tähtinä taivaalla. Viikossa on seitsemän päivää ja maailmalla seitsemän ihmettä. Sateenkaaressakin voidaan katsoa olevan seitsemän pääväriä. Koska myös Pleiad on mielestämme ainutlaatuinen, suunnittelimme sarjaan seitsemän erilaista valaisinta. Käytännöllisten ja koristeellisten lisävarusteiden avulla sarjan valaisimista saadaan helposti lisää erilaisia vaihtoehtoja erilaisiin tiloihin. Sarjan valaisimista löytyy useita eri valonjakovaihtoehtoja. Valaisimia voidaan ohjata tarpeen mukaisesti ja osasta valaisimia löytyy myös ns. tunable white -toiminto, jossa valon värilämpötilaa voidaan säätää. Käytä hyväksesi monipuolisen valaisinsarjan tarjoamat mahdollisuudet ja valaise tila energiaa säästäen, mutta kuitenkin tehokkaasti ja tyylikkäästi. Pleiad Compact G3 Pleiad Compact G3 on vain 100 mm korkea, joten se sopii hyvin tiloihin, jossa asennuskorkeus on rajoitettu. Valittavissa on kirkas tai matta heijastin. Valaisimen mekaaninen häikäisysuojaus on 25. Pleiad Robust G3 Pleiad Robust G3 on suunniteltu kestämään tavanomaista kovemmissa ympäristöissä. Valaisimen alaosan iskunkestävyysluokitus on IK10. Valonlähdettä suojaa kirkas PEGT-muovilevy, joka kiinnitetään sisemmän koristerankaan avulla. Itse rengas kiinnitetään Torx-turvaruuveilla. Pleiad Comfort Basic G3 pintaan asennettava Suoraan kattopintaan asennettava malli, jonka pelkistetty muotoilu antaa vapautta valaistussuunnitteluun. Valaisimen led-moduuli sisältää teholähteen. Bajonettikiinnityksen ansiosta moduuli on helppo vaihtaa. 4

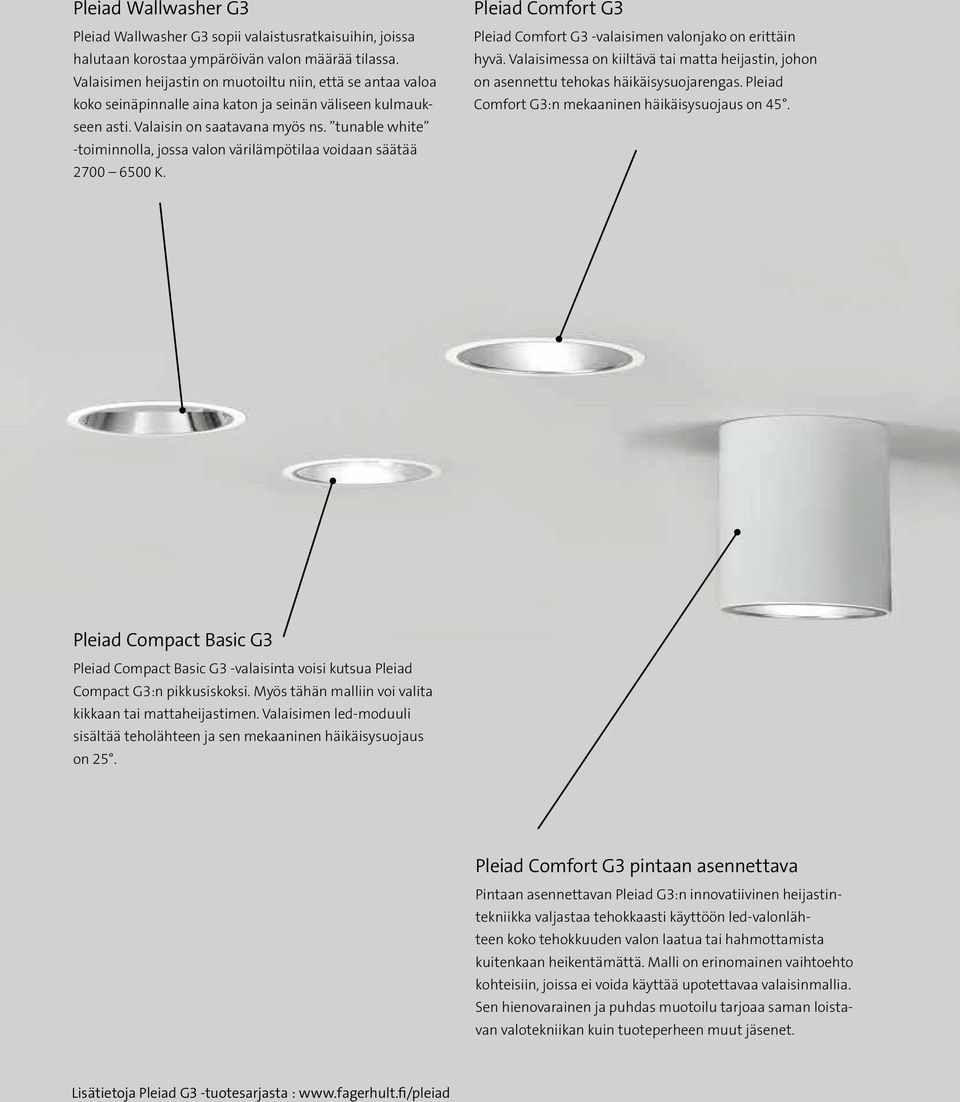

5 Pleiad Wallwasher G3 Pleiad Wallwasher G3 sopii valaistusratkaisuihin, joissa halutaan korostaa ympäröivän valon määrää tilassa. Valaisimen heijastin on muotoiltu niin, että se antaa valoa koko seinäpinnalle aina katon ja seinän väliseen kulmaukseen asti. Valaisin on saatavana myös ns. tunable white -toiminnolla, jossa valon värilämpötilaa voidaan säätää K. Pleiad Comfort G3 Pleiad Comfort G3 -valaisimen valonjako on erittäin hyvä. Valaisimessa on kiiltävä tai matta heijastin, johon on asennettu tehokas häikäisysuojarengas. Pleiad Comfort G3:n mekaaninen häikäisysuojaus on 45. Pleiad Compact Basic G3 Pleiad Compact Basic G3 -valaisinta voisi kutsua Pleiad Compact G3:n pikkusiskoksi. Myös tähän malliin voi valita kikkaan tai mattaheijastimen. Valaisimen led-moduuli sisältää teholähteen ja sen mekaaninen häikäisysuojaus on 25. Pleiad Comfort G3 pintaan asennettava Pintaan asennettavan Pleiad G3:n innovatiivinen heijastintekniikka valjastaa tehokkaasti käyttöön led-valonlähteen koko tehokkuuden valon laatua tai hahmottamista kuitenkaan heikentämättä. Malli on erinomainen vaihtoehto kohteisiin, joissa ei voida käyttää upotettavaa valaisinmallia. Sen hienovarainen ja puhdas muotoilu tarjoaa saman loistavan valotekniikan kuin tuoteperheen muut jäsenet. Lisätietoja Pleiad G3 -tuotesarjasta : 5

6 6

7 7

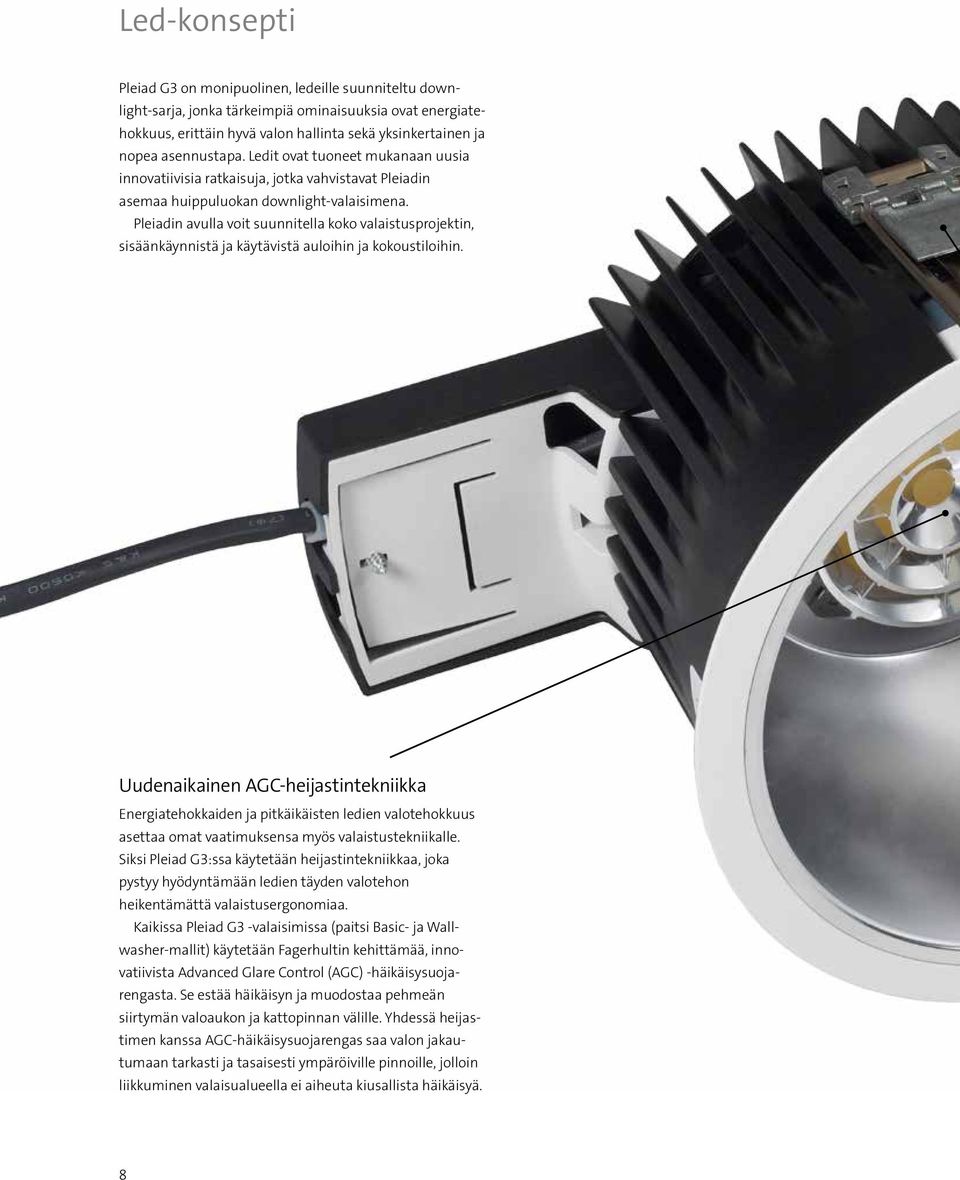

8 Led-konsepti Pleiad G3 on monipuolinen, ledeille suunniteltu downlight-sarja, jonka tärkeimpiä ominaisuuksia ovat energiatehokkuus, erittäin hyvä valon hallinta sekä yksinkertainen ja nopea asennustapa. Ledit ovat tuoneet mukanaan uusia innovatiivisia ratkaisuja, jotka vahvistavat Pleiadin asemaa huippuluokan downlight-valaisimena. Pleiadin avulla voit suunnitella koko valaistusprojektin, sisäänkäynnistä ja käytävistä auloihin ja kokoustiloihin. Uudenaikainen AGC-heijastintekniikka Energiatehokkaiden ja pitkäikäisten ledien valotehokkuus asettaa omat vaatimuksensa myös valaistustekniikalle. Siksi Pleiad G3:ssa käytetään heijastintekniikkaa, joka pystyy hyödyntämään ledien täyden valotehon heikentämättä valaistusergonomiaa. Kaikissa Pleiad G3 -valaisimissa (paitsi Basic- ja Wallwasher-mallit) käytetään Fagerhultin kehittämää, innovatiivista Advanced Glare Control (AGC) -häikäisysuojarengasta. Se estää häikäisyn ja muodostaa pehmeän siirtymän valoaukon ja kattopinnan välille. Yhdessä heijastimen kanssa AGC-häikäisysuojarengas saa valon jakautumaan tarkasti ja tasaisesti ympäröiville pinnoille, jolloin liikkuminen valaisualueella ei aiheuta kiusallista häikäisyä. 8

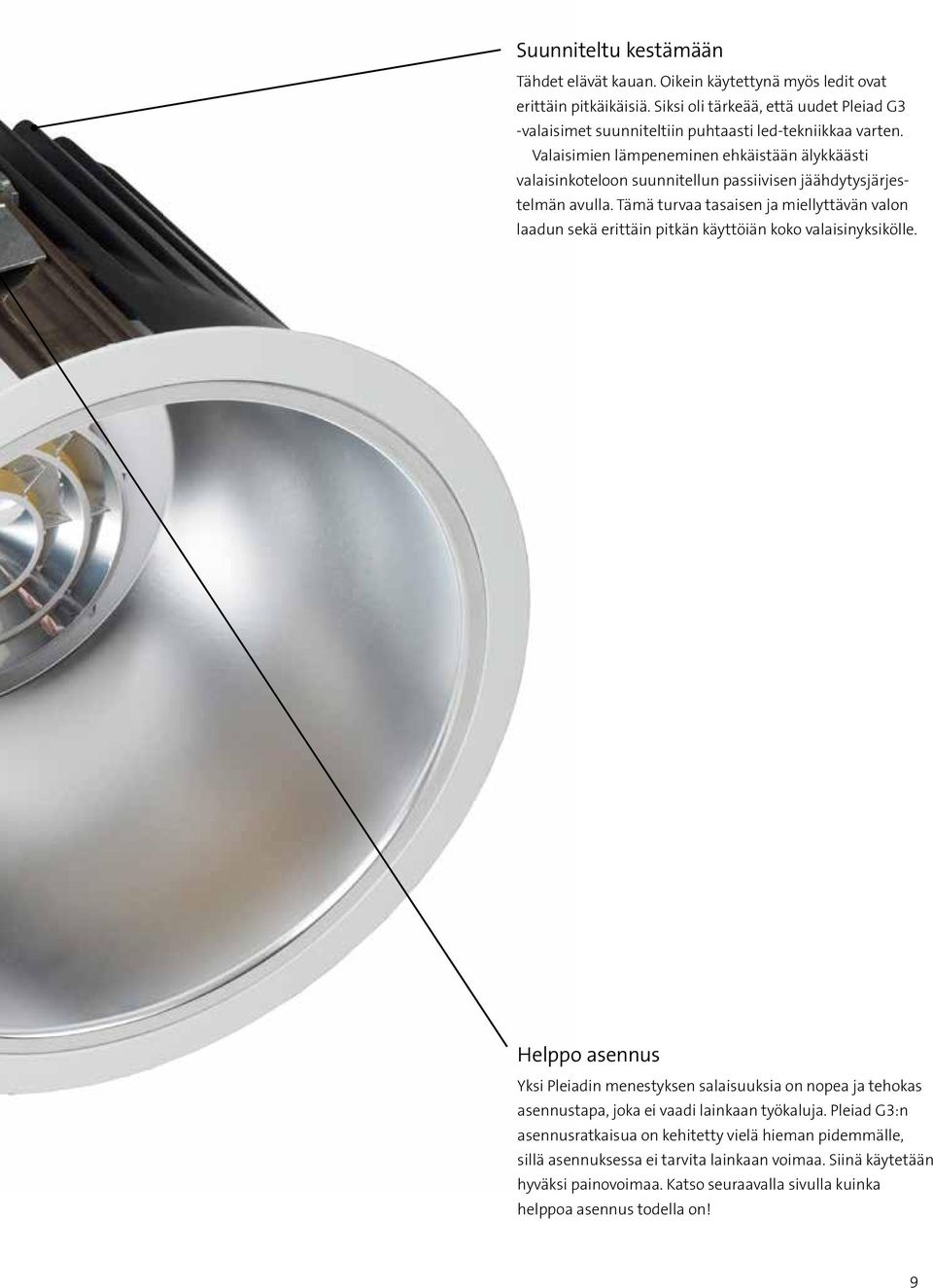

9 Suunniteltu kestämään Tähdet elävät kauan. Oikein käytettynä myös ledit ovat erittäin pitkäikäisiä. Siksi oli tärkeää, että uudet Pleiad G3 -valaisimet suunniteltiin puhtaasti led-tekniikkaa varten. Valaisimien lämpeneminen ehkäistään älykkäästi valaisinkoteloon suunnitellun passiivisen jäähdytysjärjestelmän avulla. Tämä turvaa tasaisen ja miellyttävän valon laadun sekä erittäin pitkän käyttöiän koko valaisinyksikölle. Helppo asennus Yksi Pleiadin menestyksen salaisuuksia on nopea ja tehokas asennustapa, joka ei vaadi lainkaan työkaluja. Pleiad G3:n asennusratkaisua on kehitetty vielä hieman pidemmälle, sillä asennuksessa ei tarvita lainkaan voimaa. Siinä käytetään hyväksi painovoimaa. Katso seuraavalla sivulla kuinka helppoa asennus todella on! 9

10 Innovatiivinen ja vaivaton asennus Älykkään suunnittelun ansiosta Pleiad G3:n asennusaika lasketaan sekunneissa, ei minuuteissa. Asentajan tehtäväksi jää valaisinrungon sijoittaminen oikeaan kohtaan itse asennus tapahtuu automaattisesti innovatiivisten asennusjousien avulla ja painovoimaa hyväksi käyttäen. 2 Vie teholähde paikoilleen. 1 3 Jännitä jouset. Työnnä valaisin 10

11 4 upotusaukkoon. 6 Päästä irti. 5 7 Laske alaspäin niin, että jouset aukeavat. Valmista! Valaisimen poistaminen on yhtä helppoa. Katso asennusvideo QR-koodin avulla. 11

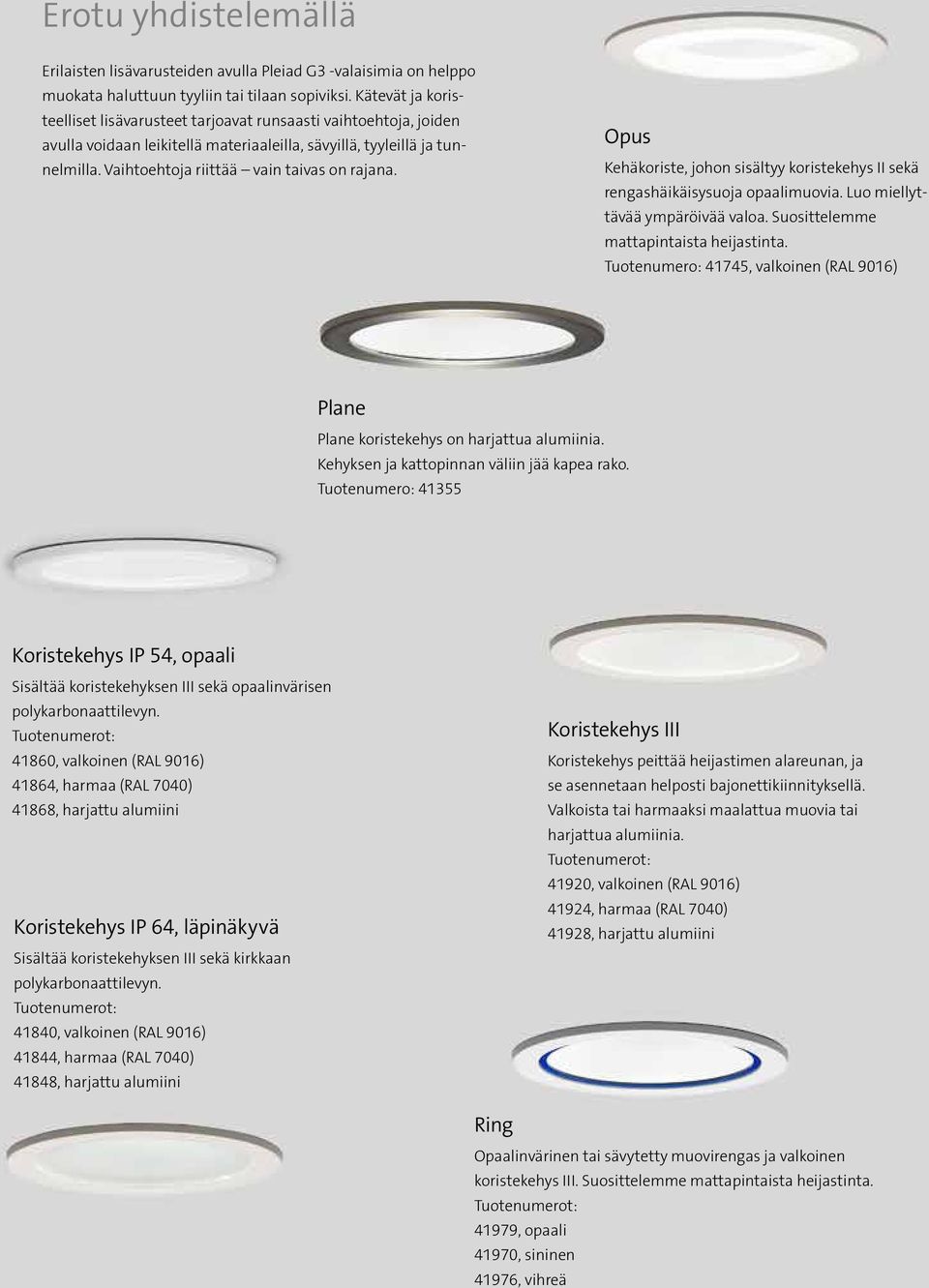

12 Erotu yhdistelemällä Erilaisten lisävarusteiden avulla Pleiad G3 -valaisimia on helppo muokata haluttuun tyyliin tai tilaan sopiviksi. Kätevät ja koristeelliset lisävarusteet tarjoavat runsaasti vaihtoehtoja, joiden avulla voidaan leikitellä materiaaleilla, sävyillä, tyyleillä ja tunnelmilla. Vaihtoehtoja riittää vain taivas on rajana. Opus Kehäkoriste, johon sisältyy koristekehys II sekä rengashäikäisysuoja opaalimuovia. Luo miellyttävää ympäröivää valoa. Suosittelemme mattapintaista heijastinta. Tuotenumero: 41745, valkoinen (RAL 9016) Plane Plane koristekehys on harjattua alumiinia. Kehyksen ja kattopinnan väliin jää kapea rako. Tuotenumero: Koristekehys IP 54, opaali Sisältää koristekehyksen III sekä opaalinvärisen polykarbonaattilevyn. Tuotenumerot: 41860, valkoinen (RAL 9016) 41864, harmaa (RAL 7040) 41868, harjattu alumiini Koristekehys IP 64, läpinäkyvä Sisältää koristekehyksen III sekä kirkkaan polykarbonaattilevyn. Tuotenumerot: 41840, valkoinen (RAL 9016) 41844, harmaa (RAL 7040) 41848, harjattu alumiini 12 Ring Koristekehys III Koristekehys peittää heijastimen alareunan, ja se asennetaan helposti bajonettikiinnityksellä. Valkoista tai harmaaksi maalattua muovia tai harjattua alumiinia. Tuotenumerot: 41920, valkoinen (RAL 9016) 41924, harmaa (RAL 7040) 41928, harjattu alumiini Opaalinvärinen tai sävytetty muovirengas ja valkoinen koristekehys III. Suosittelemme mattapintaista heijastinta. Tuotenumerot: 41979, opaali 41970, sininen 41976, vihreä

13 Ice Koristerengas hiekkapuhallettua lasia. Luo miellyttävää ympäröivää valoa kattopintaan. Tuotenumero: Cilindriq rills Säteittäisuritettu koristehäikäisysuoja opaalimuovia ja valkoinen koristekehys III. Luo miellyttävää ympäröivää valoa kattopintaan. Tuotenumero: 41935, valkoinen (RAL9016) Ringlight Ringlight-paketti kiinnitetään valaisimen upotuskehykseen yksinkertaisella bajonettikiinnityksellä. Kaksi hiekkapuhallettua lasirengasta ja koristekehys harjattua alumiinia tai renkaat ja koristekehys valkoiseksi maalattua teräslevyä. Suosittelemme mattapintaista heijastinta. Tuotenumerot: 41750, valkoinen (RAL 9016) 41754, lasi/alumiini Koristekehys II Koristekehys peittää heijastimen alareunan ja se asennetaan helposti bajonettikiinnityksellä. Valkoista tai harmaaksi maalattua muovia tai harjattua alumiinia. Tuotenumerot: 41900, valkoinen (RAL 9016) 41904, harmaa (RAL 7040) 41908, harjattu alumiini Koristekehys Delta IP 20 Tämä lisävaruste sisältää koristekehyksen III sekä kirkkaan, akryylista valmistetun mikroprismalevyn. Tuotenumerot: 42031, valkoinen (RAL 9016) 42035, harmaa (RAL 7040) 42039, harjattu alumiini Plain Hiekkapuhallettu koristelasi kiinnittyy valkoiseen koristekehykseen (III) kolmella lankajousella. Suosittelemme mattapintaista heijastinta. Luo miellyttävää ympäröivää valoa. Tuotenumero: Retro-asennussarja Tämä lisävarustesarja sisältää koristekehyksen ja asennuslevyn. Asennussarja mahdollistaa valaisimen asentamisen vanhaan upotusaukkoon, mm. Tuotenumero:

14 14

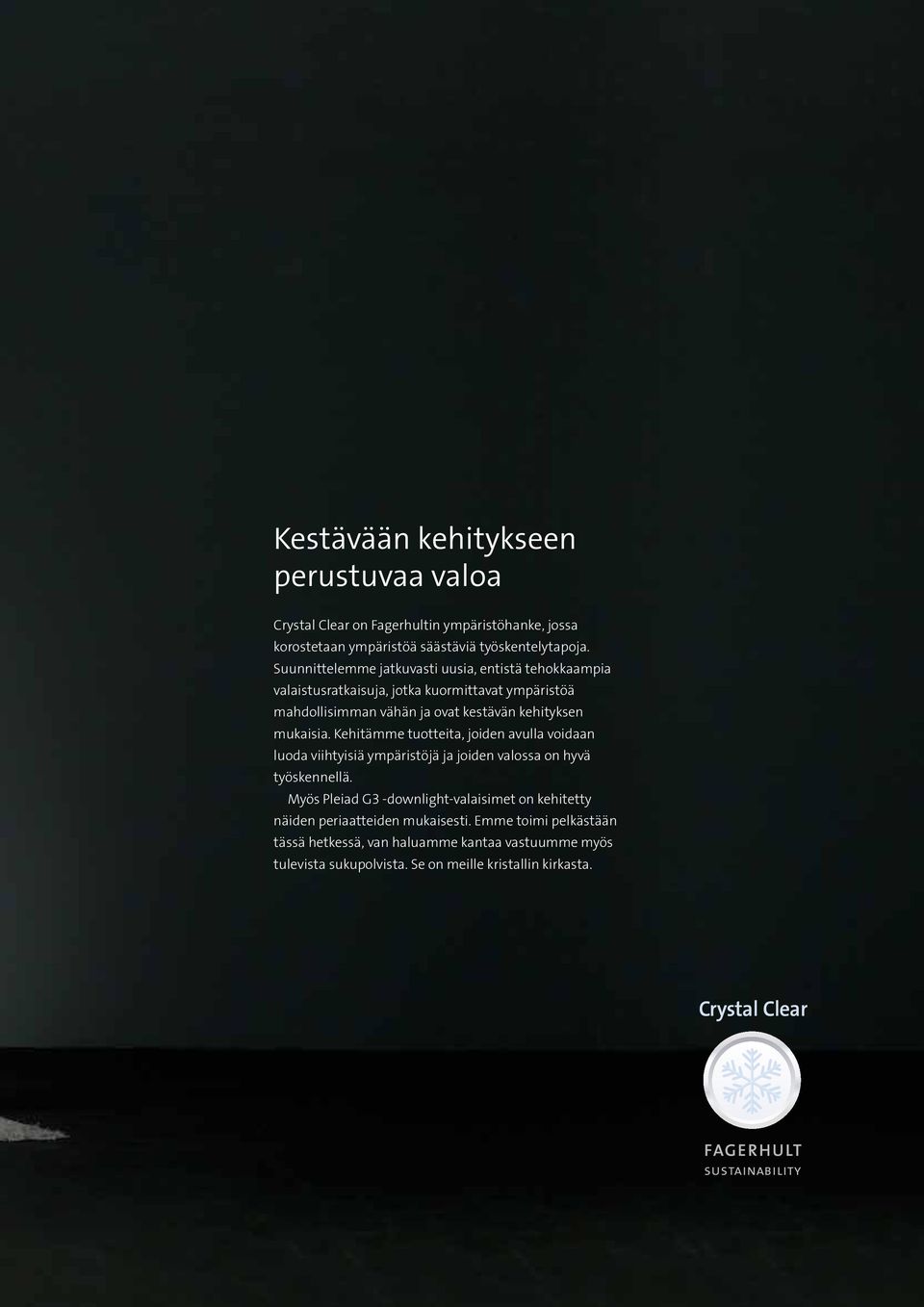

15 Kestävään kehitykseen perustuvaa valoa Crystal Clear on Fagerhultin ympäristöhanke, jossa korostetaan ympäristöä säästäviä työskentelytapoja. Suunnittelemme jatkuvasti uusia, entistä tehokkaampia valaistusratkaisuja, jotka kuormittavat ympäristöä mahdollisimman vähän ja ovat kestävän kehityksen mukaisia. Kehitämme tuotteita, joiden avulla voidaan luoda viihtyisiä ympäristöjä ja joiden valossa on hyvä työskennellä. Myös Pleiad G3 -downlight-valaisimet on kehitetty näiden periaatteiden mukaisesti. Emme toimi pelkästään tässä hetkessä, van haluamme kantaa vastuumme myös tulevista sukupolvista. Se on meille kristallin kirkasta. 15

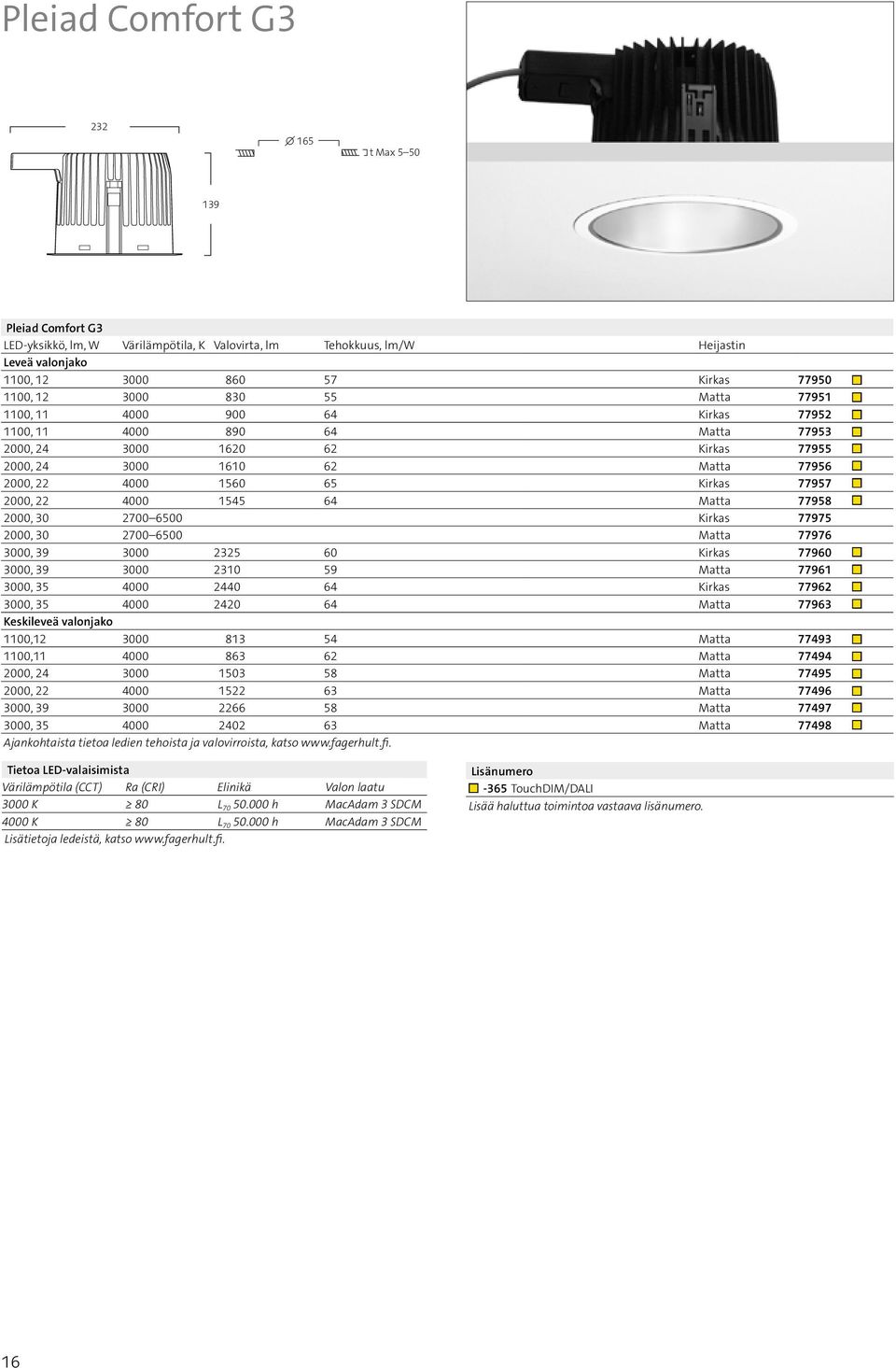

16 Pleiad Comfort G t Max Pleiad Comfort G3 LED-yksikkö, lm, W Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Heijastin Leveä valonjako 1100, Kirkas , Matta , Kirkas , Matta , Kirkas , Matta , Kirkas , Matta , Kirkas , Matta , Kirkas , Matta , Kirkas , Matta Keskileveä valonjako 1100, Matta , Matta , Matta , Matta , Matta , Matta Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Tietoa LED-valaisimista Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 3000 K 80 L h MacAdam 3 SDCM 4000 K 80 L h MacAdam 3 SDCM Lisätietoja ledeistä, katso Lisänumero -365 TouchDIM/DALI Lisää haluttua toimintoa vastaava lisänumero. 16

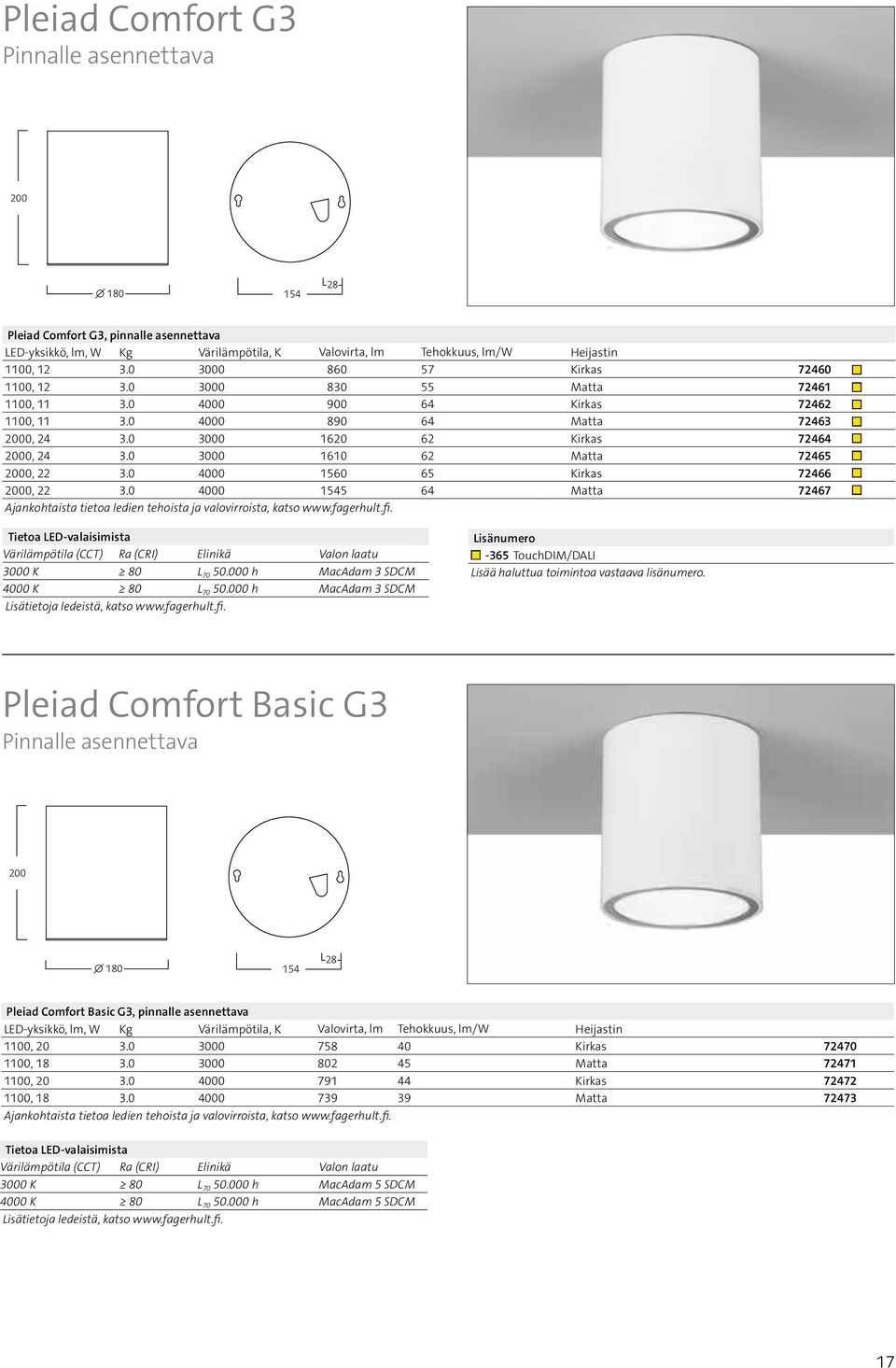

17 Pleiad Comfort G3 Pinnalle asennettava Ytmonterad Pleiad Comfort G3, pinnalle asennettava LED-yksikkö, lm, W Kg Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Heijastin 1100, Kirkas , Matta , Kirkas , Matta , Kirkas , Matta , Kirkas , Matta Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Tietoa LED-valaisimista Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 3000 K 80 L h MacAdam 3 SDCM 4000 K 80 L h MacAdam 3 SDCM Lisätietoja ledeistä, katso Lisänumero -365 TouchDIM/DALI Lisää haluttua toimintoa vastaava lisänumero. Pleiad Comfort Basic G3 Pinnalle asennettava Pleiad Comfort Basic G3, pinnalle asennettava LED-yksikkö, lm, W Kg Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Heijastin 1100, Kirkas , Matta , Kirkas , Matta Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Tietoa LED-valaisimista Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 3000 K 80 L h MacAdam 5 SDCM 4000 K 80 L h MacAdam 5 SDCM Lisätietoja ledeistä, katso 17

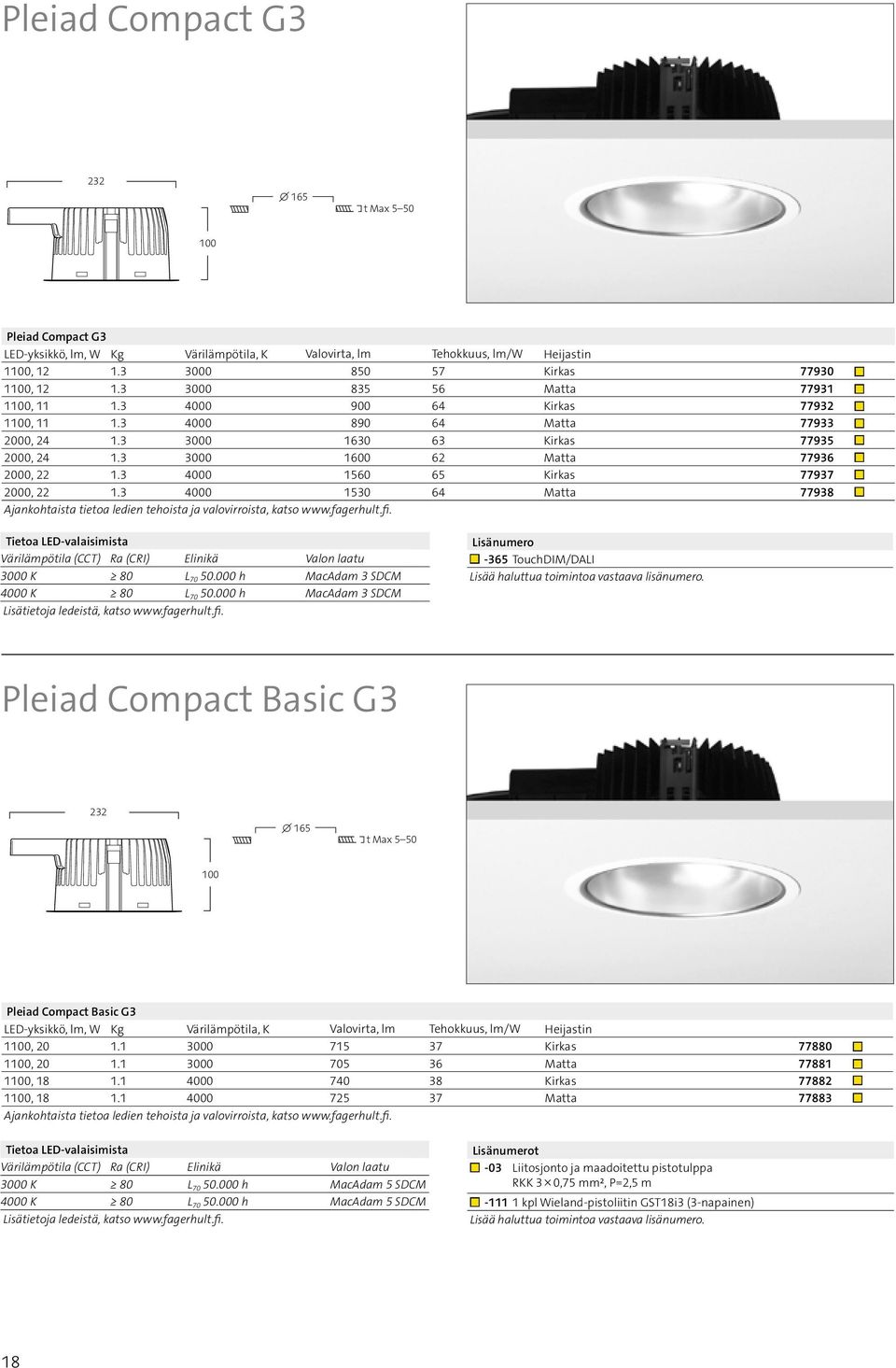

18 Pleiad Compact G t Max Pleiad Compact G3 LED-yksikkö, lm, W Kg Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Heijastin 1100, Kirkas , Matta , Kirkas , Matta , Kirkas , Matta , Kirkas , Matta Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Tietoa LED-valaisimista Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 3000 K 80 L h MacAdam 3 SDCM 4000 K 80 L h MacAdam 3 SDCM Lisätietoja ledeistä, katso Lisänumero -365 TouchDIM/DALI Lisää haluttua toimintoa vastaava lisänumero. Pleiad Compact Basic G t Max Pleiad Compact Basic G3 LED-yksikkö, lm, W Kg Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Heijastin 1100, Kirkas , Matta , Kirkas , Matta Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Tietoa LED-valaisimista Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 3000 K 80 L h MacAdam 5 SDCM 4000 K 80 L h MacAdam 5 SDCM Lisätietoja ledeistä, katso Lisänumerot -03 Liitosjonto ja maadoitettu pistotulppa RKK 3 0,75 mm², P=2,5 m kpl Wieland-pistoliitin GST18i3 (3-napainen) Lisää haluttua toimintoa vastaava lisänumero. 18

19 Pleiad Wallwasher G t Max Pleiad Wallwasher G3 LED-yksikkö, lm, W Kg Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Heijastin 1100, Kirkas , Kirkas , Kirkas , Kirkas , Kirkas Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Tietoa LED-valaisimista Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 3000 K 80 L h MacAdam 3 SDCM 4000 K 80 L h MacAdam 3 SDCM Lisätietoja ledeistä, Lisänumero -365 TouchDIM/DALI Lisää haluttua toimintoa vastaava lisänumero. Pleiad Robust G t Max 1 30 t Max Pleiad Robust G3 Comfort LED-yksikkö, lm, W Kg Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Heijastin 1100, Matta , Matta , Matta , Matta Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Pleiad Robust G3 Compact LED-yksikkö, lm, W Kg Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Heijastin 1100, Matta , Matta , Matta , Matta Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Tietoa LED-valaisimista Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 3000 K 80 L h MacAdam 3 SDCM 4000 K 80 L h MacAdam 3 SDCM Lisätietoja ledeistä, katso Lisänumero -365 TouchDIM/DALI Lisää haluttua toimintoa vastaava lisänumero. 19
