1 Esisuunnitelma: Uusi matkaviestintukiasema, pylväs/mastopaikka Sito Oy,

2 YHTEENVETO 2 Telia Finland Oyj (myöh. Telia) parantaa matkaviestinverkon kuuluvuutta Lappeenrannan alueella. Kohde korvaa viereisellä teollisuusalueella olleen (purkutuomion saaneen) tukiaseman. Hakualue Kalkkipaadenraitti - Paraistentie - Vaalimaantie väliin rajautuva alue. Hankkeen tarkoituksena on laajentaa 3G (UMTS2100) sekä 4G-verkon (LTE800 sekä jatkossa LTE2600) toimintaa ja parantaa alueen sisätilakuuluvuuksia. Tukiasema parantaa alueen radioverkon kapasiteettia ja 3G+4G-datayhteyksien nopeutta Telian verkossa. Odotettavissa on myös muiden operaattoreiden liittyminen ko. pylvääseen. Alueelle on suunnitelmissa rakentaa 42m vapaasti seisova pylväs, jossa ristikkomallinen yläosa. Pylvään viereen tehdasvalmisteinen laitekoppi / -kaappi. Olemme esittäneet kaupungille kolmea vaihtoehtoista sijoituspaikkaa pylväälle. Pyydämme: - Rakennusvalvonnalta rakennusluvan hakemisen edellytykset, vaaditaanko poikkeuslupaa. Jos poikkeuslupa vaaditaan, hyväksyykö Lappeenrannan rakennusvalvonta, että jätetään poikkeuslupa- ja rakennuslupahakemus yhtä aikaa sisälle. - Maankäytöltä maanvuokrasopimuksen luonnos / hinnoittelu maanvuokralle / maanostolle. Telian toive pitkäaikainen maanvuokra vuotta. Sito Oy toimii hankkeen asiamiehenä, laatii suunnitelmat ja selvitykset, hakee rakennusluvan Telian toimeksiannosta. Lisätiedot: Pasi Hakonen, pasi.hakonen@sito.fi

3 YHTEENVETO 3 Kunnan kanta vaihtoehtoisiin sijoituspaikkoihin: Lähettäjä: Kivistö Esko [mailto:esko.kivisto@lappeenranta.fi] Lähetetty: 31. toukokuuta :25 Vastaanottaja: Pasi Hakonen <Pasi.Hakonen@sito.fi> Aihe: VS: TeliaSoneran korvaava pylväshaku purkautuvan Paroc-tukiaseman tilalle Paikat 2 ja 3 sopivat. Paikka 1 on sekä kaupungin että Nordkalkin alueella ja s-merkinnällä varustetussa korttelissa. Esko Kivistö tontti-insinööri Lappeenrannan kaupunki tekninen toimi kiinteistö- ja mittaustoimi PL 38; Lappeenranta esko.kivisto@lappeenranta.fi

4 KUSTANNUKSIA JA MUITA HUOMIOITA 4 Sähköliittymä: Lappeenrannan Energiaverkot Oy. 3*25A Vyöhyke 1 (Vyöhykkeen hintoja sovelletaan alueilla, joilla on voimassaoleva vahvistettu asemakaava pois lukien alueet, missä on ranta-asemakaava tai rantakaava) Alv 24% Vyöhyke 2: Alv24% Vyöhyke 2 = vyöhykkeen 1 ulkopuolella, jolloin liittymiskohdan etäisyys olemassa olevalta muuntamolta on enintään 400 m (liittymismaksuperusteiden mukaan). Tarkennetaan paikan varmistuttua virallinen hinta sähköverkkoyhtiöltä.

5 YHTEENVETO, KARTTA / HAKUPAIKAT Partek_lpr (irtisanottu ja purkautuva tukiasema) Uusi pylväsmasto Paikka (vaihtoehto 2) 5

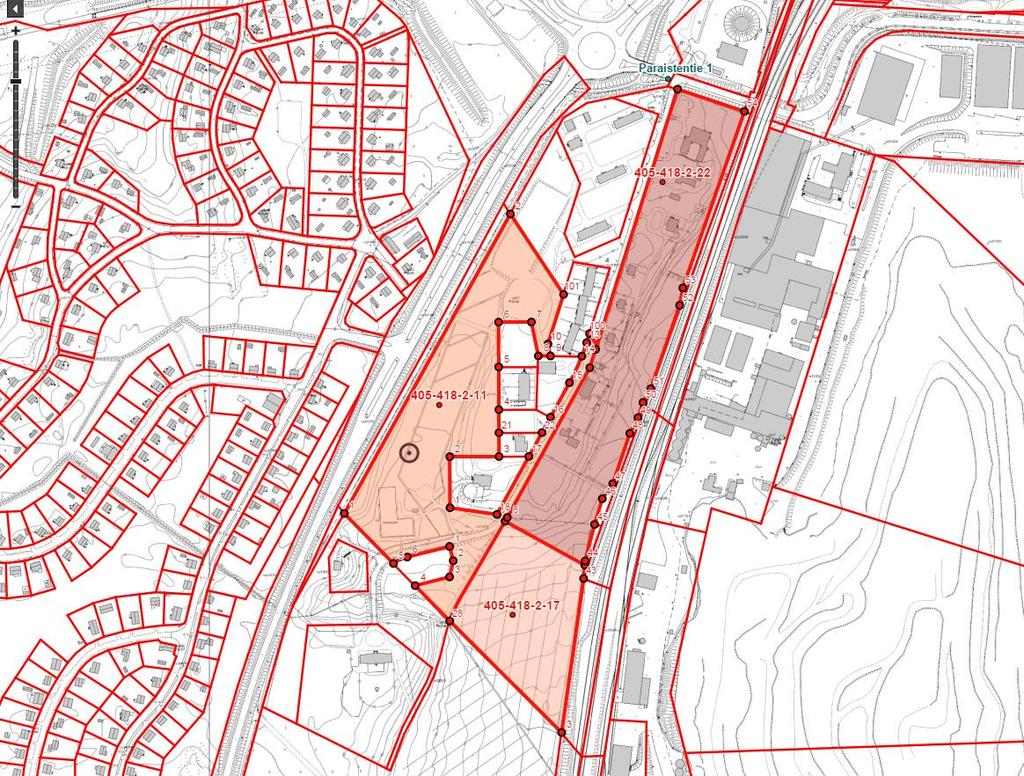

6 YHTEENVETO, KARTTA / HAKUPAIKAT Uusi pylväsmasto Paikka (vaihtoehto 2)

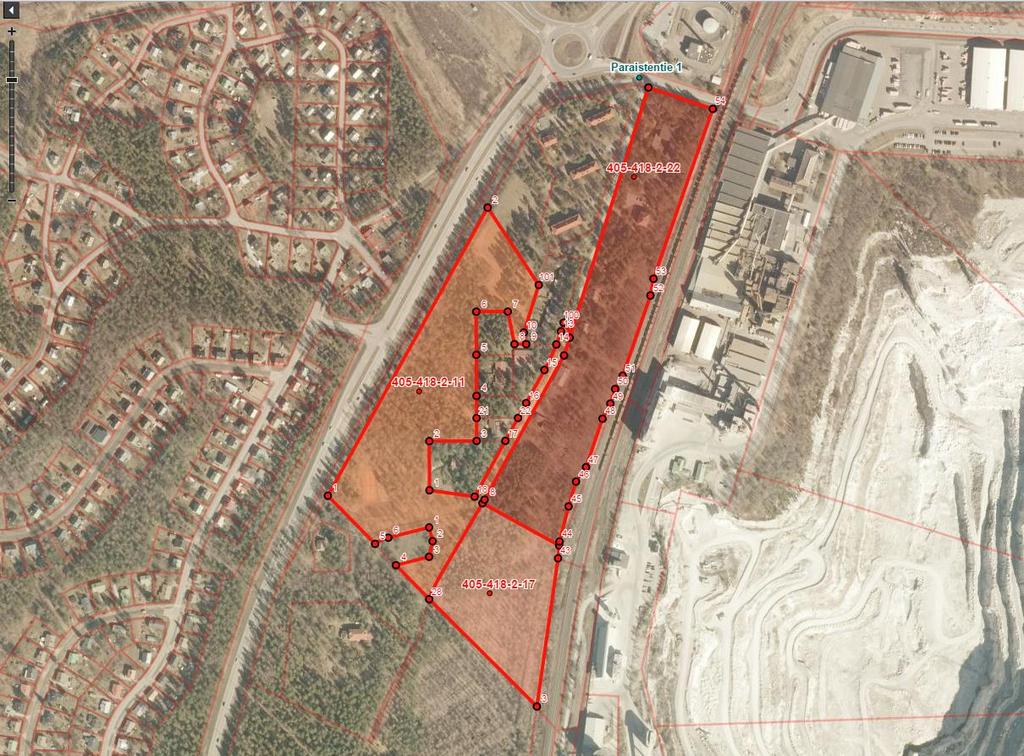

7 YHTEENVETO, KARTTA / HAKUPAIKAT Uusi pylväsmasto Paikka (vaihtoehto 2)

8 YHTEENVETO, KARTTA / HAKUPAIKAT

9 Havainnekuva sijoituspaikasta (vaihtoehto 2) 9 Paikan koordinaatit (noin) KKJ P: m I: m WGS84 lat: lon:

10 HAVAINNEKUVA 10 Suunnitellun pylvään korkeus 42 m. Putkiosan pituus m ja loppuosa ristikko-osaa. Pylvääseen ei tule haruksia. Pylvääseen ei tule lentoestemerkintöjä, eikä lentoestevaloja. Suunniteltuun tukiasemaan tulisi laitesuojaksi pieni koppi. Antennipylväät suunnitellaan Eurocode-standardien mukaisesti. Putoavien jäiden varalle mastoille määritetään jäävaara-alue, joka ilmoitetaan etäisyytenä mastosta. Maston jäävaara-alue määritetään standardien ISO ja SFS-EN ja Suomen kansallisen liitteen (NA) mukaisesti. Mastolle määritetään jääluokka, jonka perusteella lasketaan jäävaara-alueen etäisyys mastosta. Tässä tapauksessa kohde kuuluu sijaintinsa ja korkeutensa perusteella alimpiin jäävaaraluokkiin ja pylväs ei aiheuta jäävaaran kannalta rajoituksia ympäristön käyttöön. Operaattori noudattaa tukiasemarakentamisessaan maamme lakeja ja muita määräyksiä, jotka koskevat tätä toimintaa. Niihin kuuluu myös tukiasemien sähkömagneettista säteilyä säätelevät määräykset ja lait. Niiden valvontaa hoitaa sosiaali- ja terveysministeriön hallinnonalaan kuuluva asiantuntijaviranomainen Säteilyturvakeskus, STUK. Huomiona, että suunniteltu tukiasema ei missään suhteessa olennaisesti poikkea muista käyttämistämme tukiasemista.

11 HAVAINNEKUVA 11 lähde: ympäristöopas 107, mastot maisemassa Tässä hankkeessa pylvään korkeus on 42 metriä.
