Ryhmä 3-09 Tuotekoodi Helsinki Ajoneuvojohdot, käynnistinkaapelit, maattojohdot

Transkriptio

1 Ryhmä Helsinki 0413 Ajoneuvojohdot, käynnistinkaapelit, akkuvälikaapelit, maattojohdot

2 Sisältö Ajoneuvojohdot, käynnistinkaapelit, akkuvälikaapelit, maattojohdot Ajoneuvojohdot...1 Akkuvälikaapelit...5 Apukäynnistinkaapelit, apukäynnistinkaapeleiden puristimet...7 Kaiutinjohto...2 Kytkentäjohdot...1 Käynnistinkaapelit...4 Käynnistinvälikaapelit...5 Liitäntäkaapeli (kumieristys)...4 Liitäntäkaapelit (muovieristys)...3 Maattojohdot...5 Sytytysjohdot...2 Sytytysjohdot (automerkki- ja mallikohtaiset) katso erillisluettelot Teline ajoneuvojohdoille...6 Eristevärien lyhenteet Harmaa Keltainen Kelta-vihreä Kirkas Musta Oranssi Punainen Puna-keltainen Puna-musta Rosa Ruskea Sininen Sini-keltainen Sini-valkoinen Valkoinen Valko-musta Valko-punainen Vihreä Violetti H K KEVI KI M O P P-K P-M ROS R S S-K S-VA VA VAMU VAPU VI VIO Copyright 2013 Koivunen Oy. Luettelossamme mahdollisesti esiintyvistä virheistä emme vastaa. Kaikki oikeudet pidätetään. Luettelon sisällön osittainenkin lainaaminen ilman Koivunen Oy:n lupaa on kielletty.

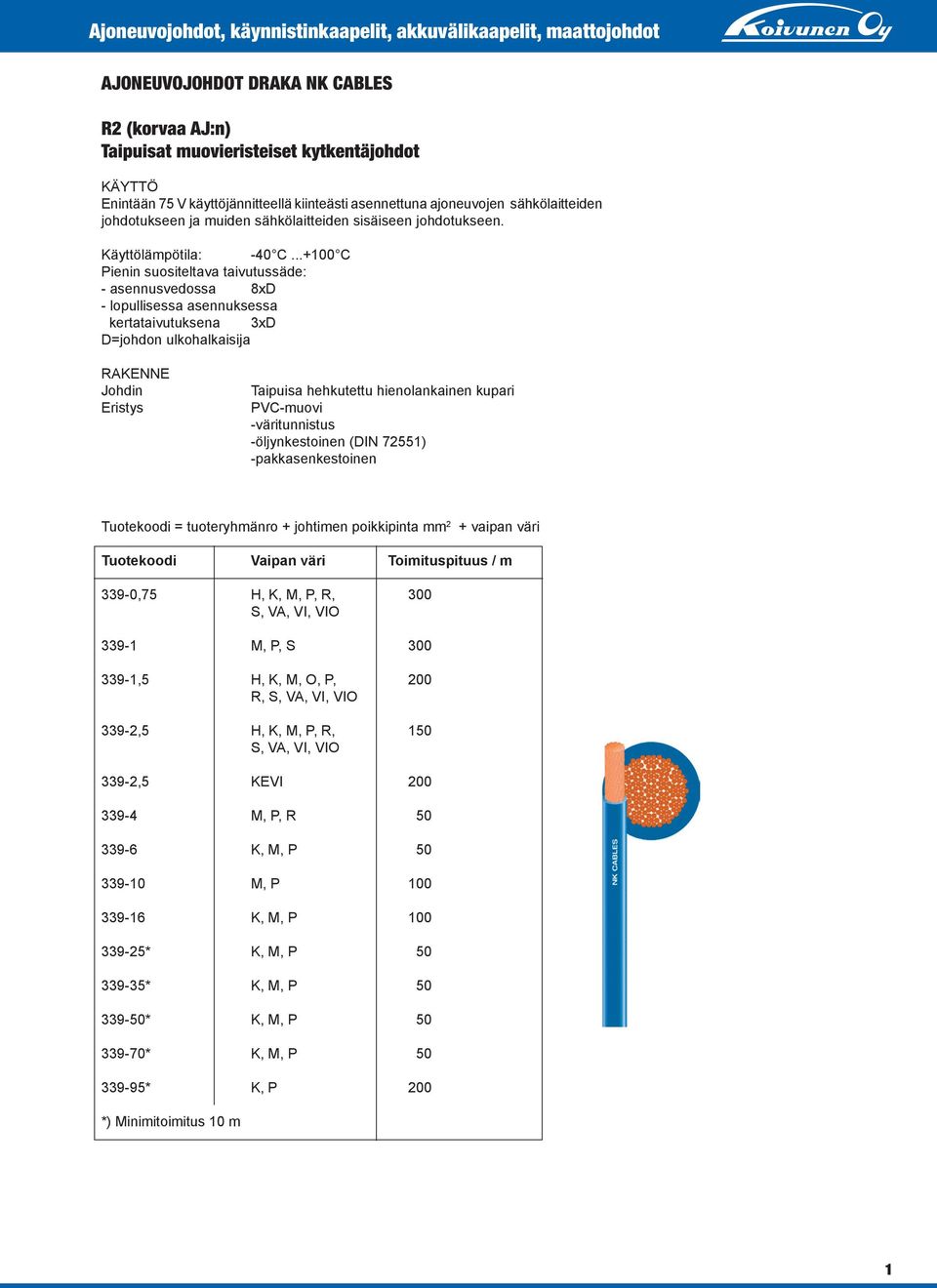

3 AJONEUVOJOHDOT DRAKA NK CABLES R2 (korvaa AJ:n) Taipuisat muovieristeiset kytkentäjohdot KÄYTTÖ Enintään 75 V käyttöjännitteellä kiinteästi asennettuna ajoneuvojen sähkölaitteiden johdotukseen ja muiden sähkölaitteiden sisäiseen johdotukseen. Käyttölämpötila: -40 C C Pienin suositeltava taivutussäde: - asennusvedossa 8xD - lopullisessa asennuksessa kertataivutuksena 3xD D=johdon ulkohalkaisija RAKENNE Johdin Eristys Taipuisa hehkutettu hienolankainen kupari PVC-muovi -väritunnistus -öljynkestoinen (DIN 72551) -pakkasenkestoinen = tuoteryhmänro + johtimen poikkipinta mm 2 + vaipan väri Vaipan väri Toimituspituus / m 339-0,75 H, K, M, P, R, 300 S, VA, VI, VIO M, P, S ,5 H, K, M, O, P, 200 R, S, VA, VI, VIO 339-2,5 H, K, M, P, R, 150 S, VA, VI, VIO 339-2,5 KEVI M, P, R K, M, P M, P K, M, P * K, M, P * K, M, P * K, M, P * K, M, P * K, P 200 *) Minimitoimitus 10 m 1

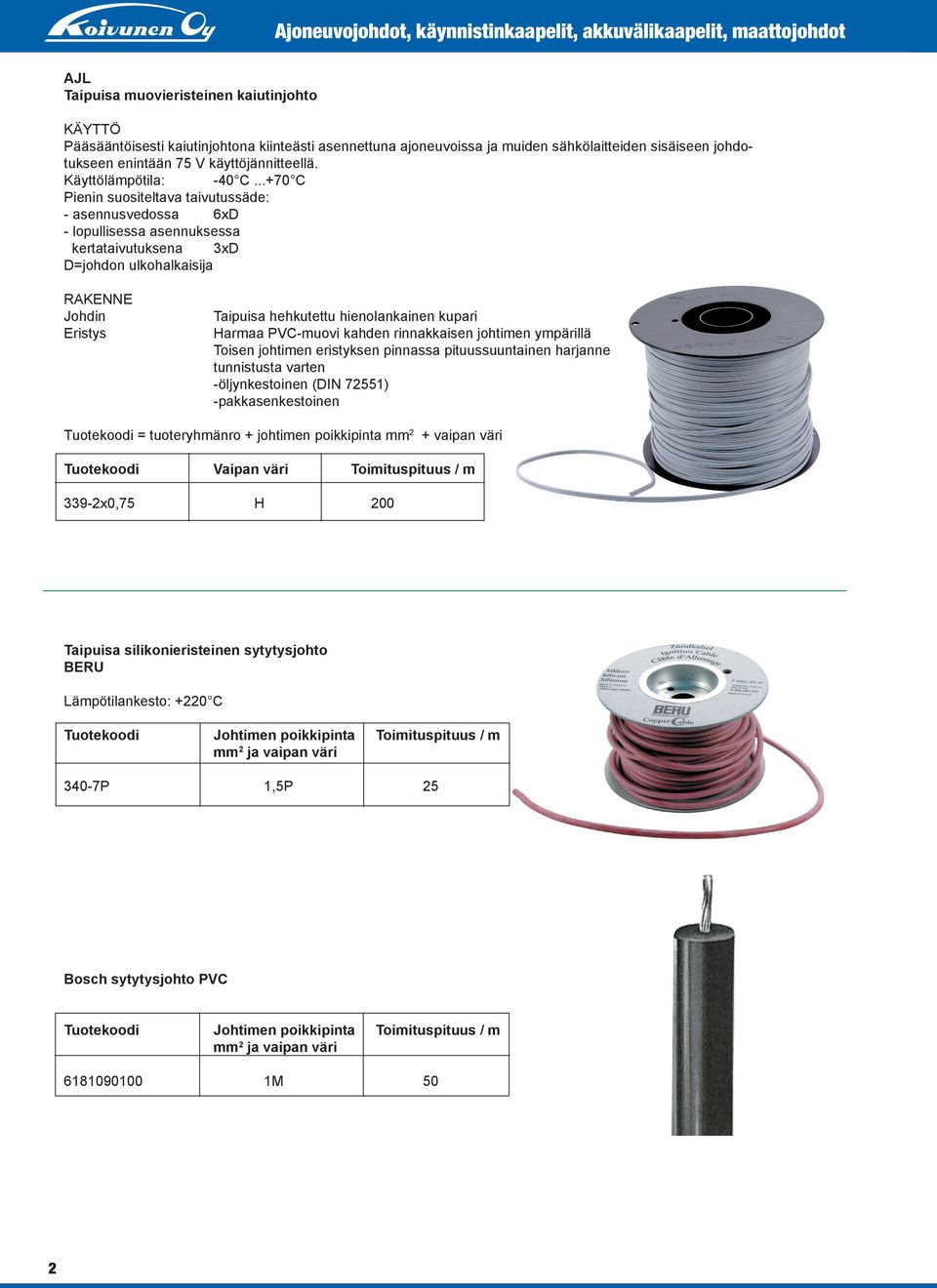

4 AJL Taipuisa muovieristeinen kaiutinjohto KÄYTTÖ Pääsääntöisesti kaiutinjohtona kiinteästi asennettuna ajoneuvoissa ja muiden sähkölaitteiden sisäiseen johdotukseen enintään 75 V käyttöjännitteellä. Käyttölämpötila: -40 C C Pienin suositeltava taivutussäde: - asennusvedossa 6xD - lopullisessa asennuksessa kertataivutuksena 3xD D=johdon ulkohalkaisija RAKENNE Johdin Eristys Taipuisa hehkutettu hienolankainen kupari Harmaa PVC-muovi kahden rinnakkaisen johtimen ympärillä Toisen johtimen eristyksen pinnassa pituussuuntainen harjanne tunnistusta varten -öljynkestoinen (DIN 72551) -pakkasenkestoinen = tuoteryhmänro + johtimen poikkipinta mm 2 + vaipan väri Vaipan väri Toimituspituus / m 339-2x0,75 H 200 Taipuisa silikonieristeinen sytytysjohto BERU Lämpötilankesto: +220 C Johtimen poikkipinta Toimituspituus / m mm 2 ja vaipan väri 340-7P 1,5P 25 Bosch sytytysjohto PVC Johtimen poikkipinta Toimituspituus / m mm 2 ja vaipan väri M 50 2

5 AJMY Taipuisat muovieristeiset liitäntäkaapelit KÄYTTÖ Enintään 75 V käyttöjännitteellä kiinteästi tai puolikiinteästi asennettuna ajoneuvojen sähkölaitteiden johdotukseen ja muiden sähkölaitteiden sisäiseen johdotukseen tai liitäntään. Käyttölämpötila: -40 C C Pienin suositeltava taivutussäde: - asennusvedossa 6xD - lopullisessa asennuksessa kertataivutuksena 3xD D=johdon ulkohalkaisija RAKENNE Johdin Eristys Vaippa Taipuisa hehkutettu hienolankainen kupari PVC-muovi -väritunnistus -öljynkestoinen (DIN 72551) -pakkasenkestoinen PVC-muovi -öljynkestoinen (DIN 72551) -pakkasenkestoinen 2-johtiminen: litteä kaapeli Useampi johtimiset: pyöreä kaapeli = tuoteryhmänro + johtimien määrä + poikkipinta mm 2 + vaipan väri Vaipan väri Eristeen värit /lisätiedot Toimituspituus / m 339-2x0,75 M P, K x1 M P, K x1,5 H, M, P P, K x1,5-1 M P, K / pyöreä x1,5-2 M Kaiutinjohto x1,5DUO KI Kaiutinjohto x2,5 M P, K x2,5-1 M P, K / pyöreä x2,5-2 M Kaiutinjohto x6 VA P, K x0,75 M P, K, M x1,5 M P, K, M x0,75 M P, K, M, VA x1,5 M P, K, M, VIO x1,5 M P, K, M, H, VIO x1 M P, K, M, VA, VI, R x0,75 M P, K, M, VA, VI, R, S x1,5* M P, K, M, VA, VI, R, S x1,5+2x2,5 M 1,5: P, K, M, VI, R 100 2,5: VA, S 339-5x1,5+5x2,5 M 1,5: P, K, M, VI, S 100 2,5: H, VA, O, VAMU, VAPU 339-8x1,5+5x2,5 M 1,5: P, K, M, R, VI, ROS, S, VIO 50 2,5: VA, O, H, VAMU, VAPU x1,5 M VA, H, O, VI, R, P, 50 K, VIO, M, S, S-VA, S-K, P-M, P-K, VAPU *) Minimitoimitus 50 m 3

6 VSKB-TARMO Kevyt ja taipuisa kumieristeinen liitäntäkaapeli KÄYTTÖ Liitäntäkaapelina kuivissa, kosteissa, märissä tai palovaarallisissa sisä- ja ulkotiloissa kevyisiin käyttö-olosuhteisiin tarkoitetuissa kevyissä siirrettävissä laitteissa. Alin suositeltava käsittelylämpötila: -50 C Johtimen suurin sallittu lämpötila jatkuvassa käytössä: +60 C Pienin suositeltava taivutussäde: 6xD D=johdon ulkohalkaisija RAKENNE Johdin Eristys Vaippa Taipuisa, tinattu, hienolankainen kupari EPDM-kumi Musta VSKN-kumi = tuoteryhmänro + johtimien lukumäärä ja poikkipinta / nxmm 2 Toimituspituus/m 340-3x1,5 RDO/05RN-F 3G1, x2,5 RDO/05RN-F 3G2, x1,5 H07RN-F 5G1, x1,5 H07RN-F 5G1,5 100 KÄYNNISTINKAAPELIT RACO Varustettu navan akkukengällä ja 10 mm kaapelikengällä. Kaapeli 35 mm Varustettu + navan akkukengällä ja 10 mm kaapelikengällä. Kaapeli 35 mm

7 KÄYNNISTINVÄLIKAAPELIT RACO Varustettu kahdella 10 mm kaapelikengällä. Kaapeli 35 mm AKKUVÄLIKAAPELIT Varustettu + ja navan akkukengillä. RACO Kaapeli mm MAATTOJOHDOT RACO Litistetty, tinattu kuparipalmikko, poikkipinta 22 mm 2. Varustettu navan akkukengällä ja 10 mm renkaalla. 325-N N N N N N N N50 50 Varustettu + navan akkukengällä ja 10 mm renkaalla. 325-P P P P P50 50 Litistetty, tinattu, kuparipalmikko, poikkipinta 16 mm 2. Varustettu kahdella 10 mm renkaalla. 325-V V V V V V V V

8 DRAKA NK CABLES JOHTOTELINE Näyttävä teline myymälään! Telineeseen mahtuu lähes kaikki myydyimmät johtokoot ja värit, yhteensä 18 rullaa. Mitat: korkeus +kyltti Leveys, alusta Syvyys, alusta 140 cm 16 cm 56 cm 51 cm T Teline ilman johtoja MK mainoskyltille 6

9 Apukäynnistinkaapelit Kaapeleiden johdin on valmistettu 100% kuparisäikeistä. Puristimet ovat niin ikään vahvaa ja hyvin virtaa johtavaa kuparia. Hyvin eristävä päällyste on joustavaa ja pakkasen kestävää kumia. Johdin 10 mm 2 150A, pituus 2,5 m. Ripustinpakkauksessa. Tukkupakkaus 10 kpl K Johdin 16 mm 2 150A, pituus 2,5 m. Ripustinpakkauksessa. Tukkupakkaus 10 kpl K Johdin 25 mm 2 300A, pituus 2,5 m. Ripustinpakkauksessa. Tukkupakkaus 10 kpl K Johdin 35 mm 2 500A, pituus 4 m. Ripustinpakkauksessa. Tukkupakkaus 4 kpl K Johdin 50 mm 2 500A, pituus 5 m. Puristimet messinkivalua. Pakattu vahvaan kahvalliseen muovisalkkuun Johdin 70 mm 2 700A, pituus 7 m. Puristimet messinkivalua. Pakattu vahvaan kahvalliseen muovisalkkuun Apukäynnistyskaapeleiden puristimet Messinkivalua, 16 mm 2 :n johtimelle. Virrankesto vähintään 250A M Mustat kädensijat P Punaiset kädensijat Messinkivalua, mm 2 :n johtimelle. Virrankesto vähintään 500A M Mustat kädensijat P Punaiset kädensijat Uudet RACO -puristimet on suunniteltu ammattilaisille koviin olosuhteisiin! Valmistettu suojaamalla messingistä valettu jykevä runko kestävällä PE-LLDmuoviseoksella. Kahvoissa on lisäksi kuminen tartuntapinta, josta ei ote lipsu. Puristimien muotoilu sekä voimakas jousi takaavat hyvän ja pitävän kontaktiotteen. Täysin eristetty rakenne lisää turvallisuutta. - Paino, kpl 496 g - Maksimi virrankesto 500A - Toimintalämpötila-alue -40 C C M Musta P Punainen 7

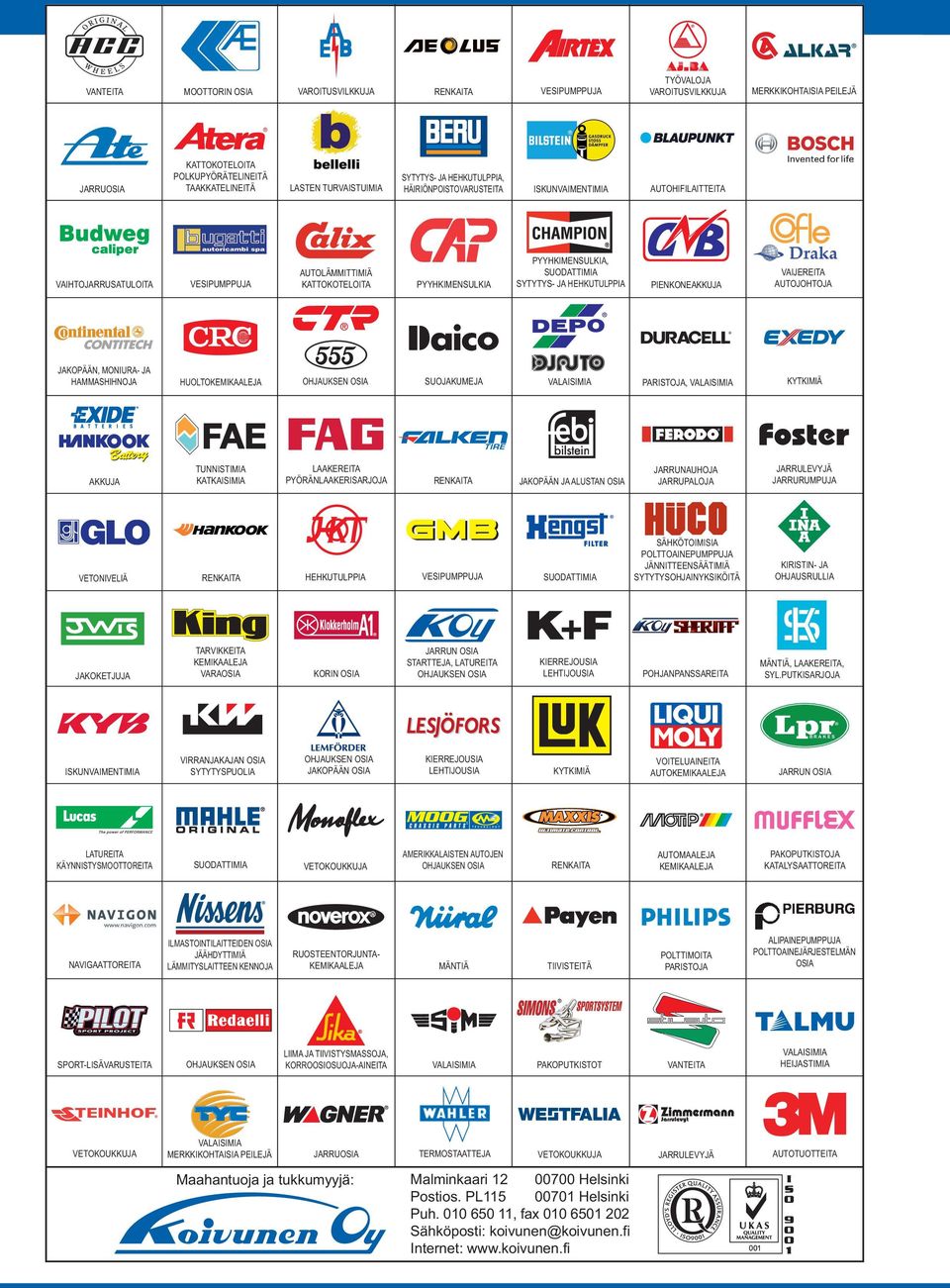

10 VANTEITA MOOTTORIN OSIA VAROITUSVILKKUJA RENKAITA VESIPUMPPUJA TYÖVALOJA VAROITUSVILKKUJA MERKKIKOHTAISIA PEILEJÄ JARRUOSIA KATTOKOTELOITA POLKUPYÖRÄTELINEITÄ TAAKKATELINEITÄ LASTEN TURVAISTUIMIA SYTYTYS- JA HEHKUTULPPIA, HÄIRIÖNPOISTOVARUSTEITA ISKUNVAIMENTIMIA AUTOHIFILAITTEITA VAIHTOJARRUSATULOITA VESIPUMPPUJA AUTOLÄMMITTIMIÄ KATTOKOTELOITA PYYHKIMENSULKIA PYYHKIMENSULKIA, SUODATTIMIA SYTYTYS- JA HEHKUTULPPIA PIENKONEAKKUJA VAIJEREITA AUTOJOHTOJA JAKOPÄÄN, MONIURA- JA HAMMASHIHNOJA HUOLTOKEMIKAALEJA OHJAUKSEN OSIA SUOJAKUMEJA VALAISIMIA PARISTOJA, VALAISIMIA KYTKIMIÄ AKKUJA TUNNISTIMIA KATKAISIMIA LAAKEREITA PYÖRÄNLAAKERISARJOJA RENKAITA JAKOPÄÄN JA ALUSTAN OSIA JARRUNAUHOJA JARRUPALOJA JARRULEVYJÄ JARRURUMPUJA VETONIVELIÄ RENKAITA HEHKUTULPPIA VESIPUMPPUJA SUODATTIMIA SÄHKÖTOIMISIA POLTTOAINEPUMPPUJA JÄNNITTEENSÄÄTIMIÄ SYTYTYSOHJAINYKSIKÖITÄ KIRISTIN- JA OHJAUSRULLIA JAKOKETJUJA TARVIKKEITA KEMIKAALEJA VARAOSIA KORIN OSIA JARRUN OSIA STARTTEJA, LATUREITA OHJAUKSEN OSIA KIERREJOUSIA LEHTIJOUSIA POHJANPANSSAREITA MÄNTIÄ, LAAKEREITA, SYL.PUTKISARJOJA BRAKES ISKUNVAIMENTIMIA VIRRANJAKAJAN OSIA SYTYTYSPUOLIA OHJAUKSEN OSIA JAKOPÄÄN OSIA KIERREJOUSIA LEHTIJOUSIA KYTKIMIÄ VOITELUAINEITA AUTOKEMIKAALEJA JARRUN OSIA LATUREITA KÄYNNISTYSMOOTTOREITA SUODATTIMIA VETOKOUKKUJA AMERIKKALAISTEN AUTOJEN OHJAUKSEN OSIA RENKAITA AUTOMAALEJA KEMIKAALEJA PAKOPUTKISTOJA KATALYSAATTOREITA NAVIGAATTOREITA ILMASTOINTILAITTEIDEN OSIA JÄÄHDYTTIMIÄ LÄMMITYSLAITTEEN KENNOJA RUOSTEENTORJUNTA- KEMIKAALEJA MÄNTIÄ TIIVISTEITÄ POLTTIMOITA PARISTOJA ALIPAINEPUMPPUJA POLTTOAINEJÄRJESTELMÄN OSIA SPORT-LISÄVARUSTEITA OHJAUKSEN OSIA LIIMA JA TIIVISTYSMASSOJA, KORROOSIOSUOJA-AINEITA VALAISIMIA PAKOPUTKISTOT VANTEITA VALAISIMIA HEIJASTIMIA VETOKOUKKUJA VALAISIMIA MERKKIKOHTAISIA PEILEJÄ JARRUOSIA TERMOSTAATTEJA VETOKOUKKUJA JARRULEVYJÄ AUTOTUOTTEITA Maahantuoja ja tukkumyyjä: Malminkaari Helsinki Postios. PL Helsinki Puh , fax Sähköposti: Internet:
