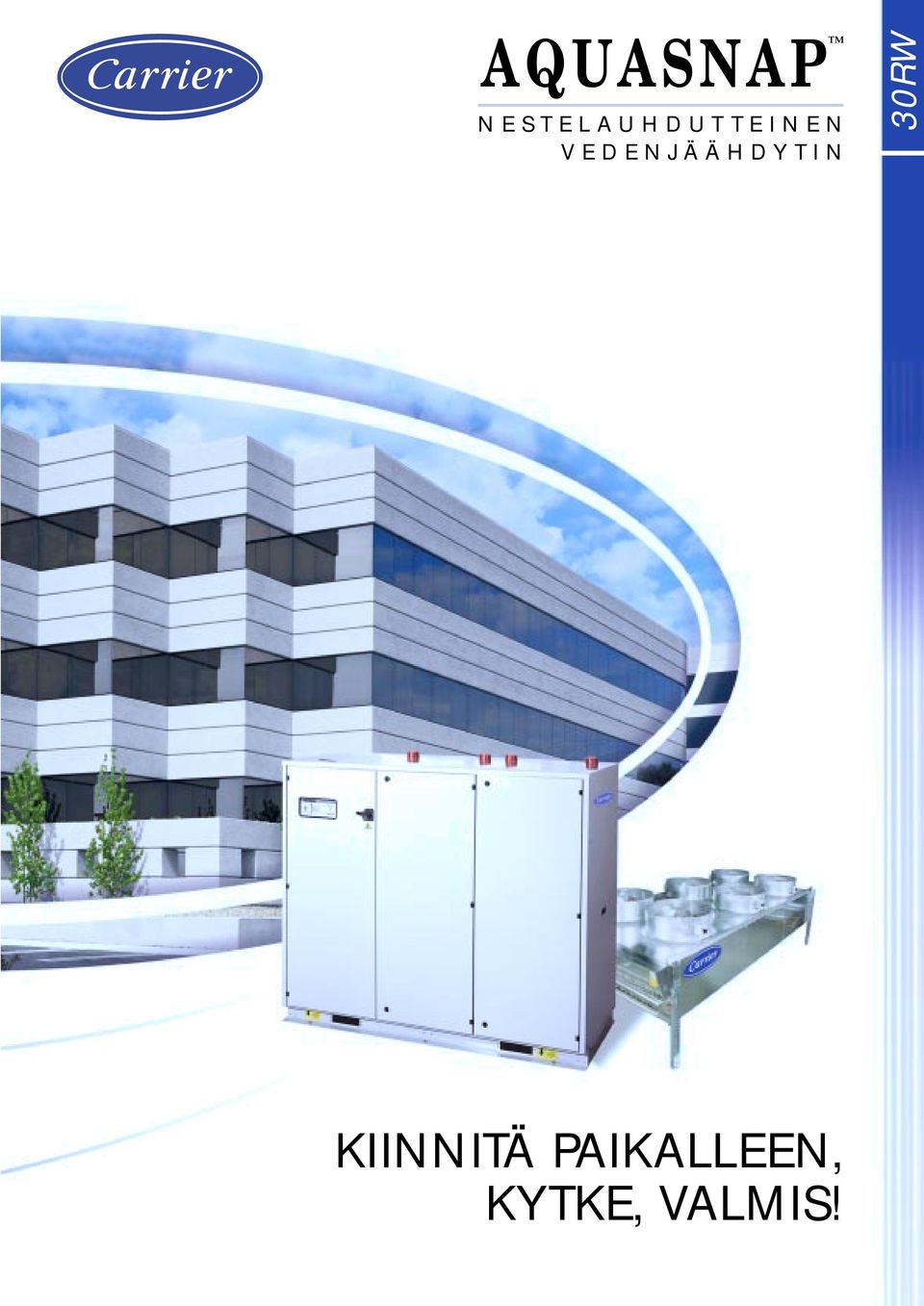

1 AQUASNAP TM NESTELAUHDUTTEINEN VEDENJÄÄHDYTIN 30RW KIINNITÄ PAIKALLEEN, KYTKE, VALMIS!

PALJON HELPOMPAA, KUN KAIKKI ON VALMIINA Älykkäästi suunniteltu 30RW Aquasnap vedenjäähdytinsisältää kaikki Hydronic-komponentit asennuksen helpottamiseksi:höyrystimen ja lauhduttimen vesipumput,

2 PALJON HELPOMPAA, KUN KAIKKI ON VALMIINA Älykkäästi suunniteltu 30RW Aquasnap vedenjäähdytinsisältää kaikki Hydronic-komponentit asennuksen helpottamiseksi:höyrystimen ja lauhduttimen vesipumput, paisunta-astian, suodattimet, varolaitteet ja jopa liuosjäähdyttimen tai ilmalauhduttimen puhallinohjauksen. Kaikki on valmiina vedenjäähdyttimessä. Aquasnap on helppo kytkeä järjestelmään, olipa se sitten liikerakennus tai teollisuusprosessi. Lauhdutusjärjestelmävaihtoehdoista.löytyy juuri sinulle sopiva ratkaisu. Lisäksi Aquasnap tarjoaa teknologisen uudistuksen: Nopeussäädöllä varustetun lauhdutuspiirin liuospumpun, joka säätää tarkasti juuri oikean liuosvirran. Tämä takaa kaikissa olosuhteissa optimaalisen lauhtumispaineen. Jäähdytin toimii vakio varustuksella aina -15 C: een ulkolämpötilaan saakka, optimoiden tehonkulutuksen automaattisesti. Lisäksi perinteisen kolmitieventtiilin asennus lauhdutusliuospiiriin tulee täysin tarpeettomaksi. Yksi huolenaihe vähemmän helpottaa asennusta.

Aquasnap on helppo kytkeä järjestelmään, olipa se sitten liikerakennus tai teollisuusprosessi. Lauhdutusjärjestelmävaihtoehdoista.löytyy juuri sinulle sopiva ratkaisu.

TALOUDELLISUUTTA EI V MUKAUTUVAA TEKNOLOGIAA, MINNE VAIN Taajuusmuuttaja säädöllä avaat aivan uudenlaisen maailman energiansäästämiseen.

Enää ei ole väliä millainen lämpötila ulkona on. Lauhtumispaine asettuu juuri oikeaan arvoonsa ja takaa näin optimaalisen toimintamahdollisuuden paisuntaventtiilille. Yhteenveto!

Saavutetaan myös toinen etu: Koska lauhdutusvesipiirin kolmitieventtiiliä ei enää tarvita, järjestelmän painehäviöt ovat aiempaa pienempiä.

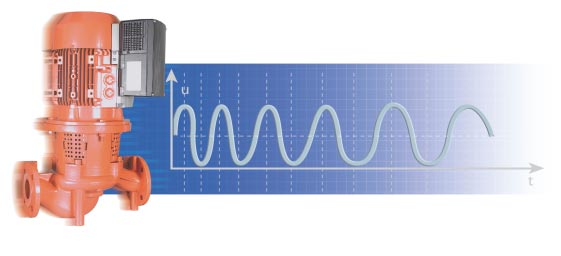

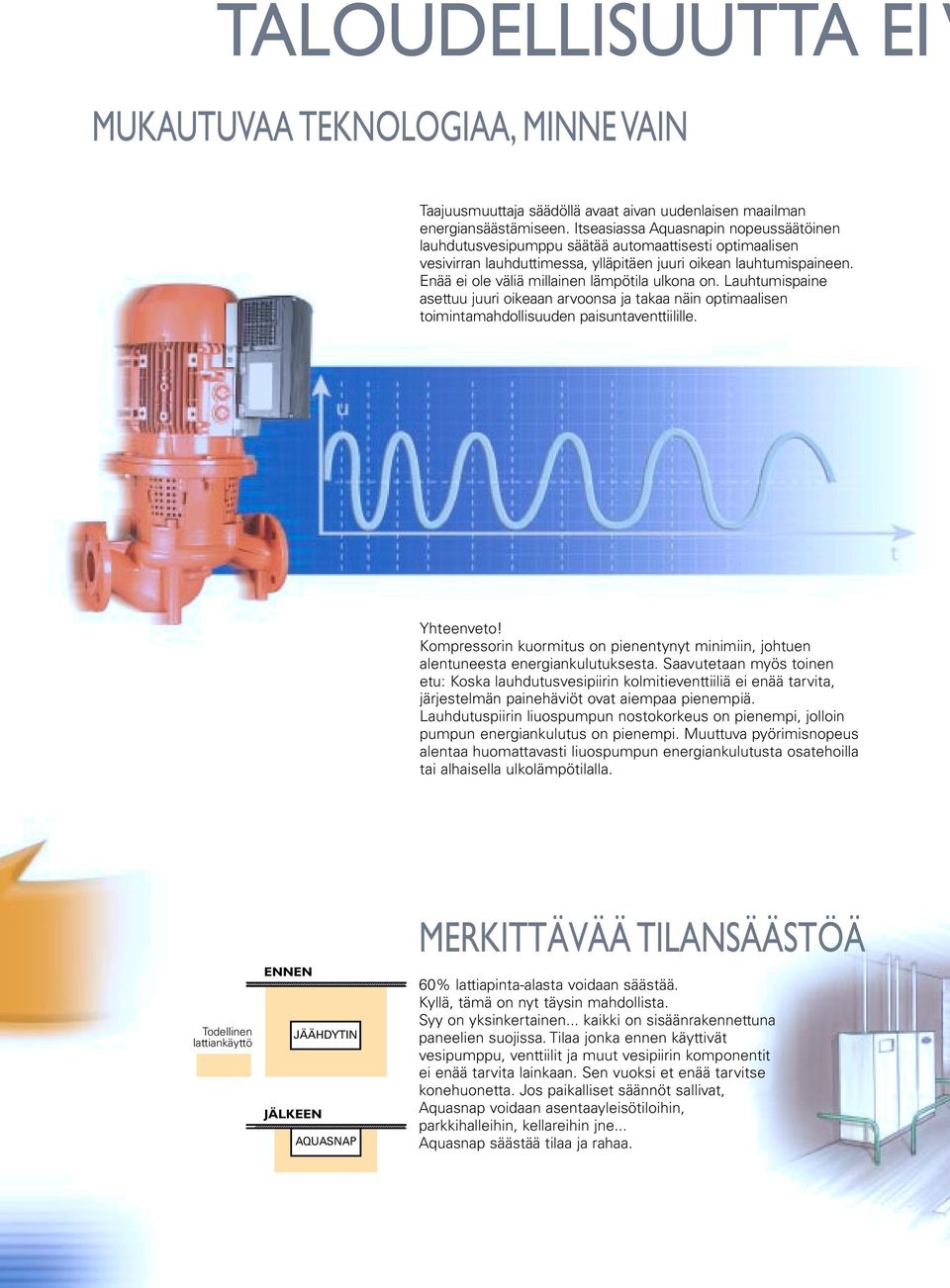

3 TALOUDELLISUUTTA EI V MUKAUTUVAA TEKNOLOGIAA, MINNE VAIN Taajuusmuuttaja säädöllä avaat aivan uudenlaisen maailman energiansäästämiseen. Itseasiassa Aquasnapin nopeussäätöinen lauhdutusvesipumppu säätää automaattisesti optimaalisen vesivirran lauhduttimessa, ylläpitäen juuri oikean lauhtumispaineen. Enää ei ole väliä millainen lämpötila ulkona on. Lauhtumispaine asettuu juuri oikeaan arvoonsa ja takaa näin optimaalisen toimintamahdollisuuden paisuntaventtiilille. Yhteenveto! Kompressorin kuormitus on pienentynyt minimiin, johtuen alentuneesta energiankulutuksesta. Saavutetaan myös toinen etu: Koska lauhdutusvesipiirin kolmitieventtiiliä ei enää tarvita, järjestelmän painehäviöt ovat aiempaa pienempiä. Lauhdutuspiirin liuospumpun nostokorkeus on pienempi, jolloin pumpun energiankulutus on pienempi. Muuttuva pyörimisnopeus alentaa huomattavasti liuospumpun energiankulutusta osatehoilla tai alhaisella ulkolämpötilalla. Todellinen lattiankäyttö ENNEN JÄÄHDYTIN JÄLKEEN AQUASNAP MERKITTÄVÄÄ TILANSÄÄSTÖÄ 60% lattiapinta-alasta voidaan säästää. Kyllä, tämä on nyt täysin mahdollista. Syy on yksinkertainen... kaikki on sisäänrakennettuna paneelien suojissa. Tilaa jonka ennen käyttivät vesipumppu, venttiilit ja muut vesipiirin komponentit ei enää tarvita lainkaan. Sen vuoksi et enää tarvitse konehuonetta. Jos paikalliset säännöt sallivat, Aquasnap voidaan asentaayleisötiloihin, parkkihalleihin, kellareihin jne... Aquasnap säästää tilaa ja rahaa.

OIDA SIVUUTTAA PRO-DIALOG, MONIPUOLINEN OHJAUSJÄRJESTELMÄ Pieni nero!

Pro-Dialog tarkistaa reaaliaikaisesti järjestelmätiedot: kompressorien imu- ja korkeapaineet, kompressorien käynnistysten lukumäärät, tulevan- ja lähtevänveden lämpötilat, tulevan lauhdutusliuoksen

.. Automaattisesti mukautuva ohjausalgoritmi aavistaa jo ennakolta vaadittavat toimenpiteet, kaikkien vedenjäähdytinjärjestelmän komponenttien kohdalla: Kompressorien, höyrystimen ja lauhduttimen

4 OIDA SIVUUTTAA PRO-DIALOG, MONIPUOLINEN OHJAUSJÄRJESTELMÄ Pieni nero! Järjestelmän todelliset aivot, digitaalinen ohjausjärjestelmä joka tekee kaiken: analysoi toimintaparametrit, Optimoi vaaditut toiminnot ja jopa aavistaa ennakolta kriittiset olosuhteet. Pro-Dialog tarkistaa reaaliaikaisesti järjestelmätiedot: kompressorien imu- ja korkeapaineet, kompressorien käynnistysten lukumäärät, tulevan- ja lähtevänveden lämpötilat, tulevan lauhdutusliuoksen lämpötilan jne... Automaattisesti mukautuva ohjausalgoritmi aavistaa jo ennakolta vaadittavat toimenpiteet, kaikkien vedenjäähdytinjärjestelmän komponenttien kohdalla: Kompressorien, höyrystimen ja lauhduttimen vesipumppujen ja jopa liuosjäähdyttimen puhaltimien jotka ovat määriteltyjä lauhdutuspaineen optimoimiseen. Tulos! Joustava toiminta kaikissa ilmasto-olosuhteissa ja alentunut energiankulutus. Kaikki epänormaalit tilanteet, jotka ennen olisivat voineet vaarantaa järjestelmän toiminnan on eliminoitu.kaikki epänormaalit tilanteet, jotka ennen olisivat voineet vaarantaa järjestelmän toiminnan on eliminoitu. KOMPRESSORI LAUHDUTTIMEN LIUOSPUMPPU LIUOSJÄÄHDYTIN HELPPOKÄYTTÖINEN OHJAUS Pro-Dialog käyttöliittymä on erittäin käyttäjäystävällinen. LED- ja numeronäytöt sallivat toimintaparametrien pika-asetukset Pelkällä napinpainalluksella saat poimittua edessäsi olevasta yleiskaaviosta näyttöön lämpötilat, paineet, asetuspisteet, toiminta-ajat, kuin myöskin kompressorien käynnistysten lukumäärät. Lisäksi on pääsy 10:een eri valikkoon, eräänä niistä mainittakoon käytännöllinen hälytyshistoriatiedosto joka sallii tarkan vikadiagnoosin järjestelmässä. HÖYRYSTIMEN VESIPUMPPU ULTRA-HILJAINEN KOMPRESSORI Aquasnap on varustettu Scroll-kompressorilla. vähemmän tärinää, vähemmän kiusallista ääntä. Itseasiassa Scroll-kompressori sisältää vain kolme liikkuvaa osaa. Toiminta on kuiskaavaa, vailla tavanomaista kompressorimelua. Kompressori on integroitu äänieristettyyn Aquasnap-kammioon. Hiljainen, kestävä, toimintavarma.

LUOTETTAVA 30RW Aquasnap vedenjäähdytinjärjestelmään kuuluu oleellisesti Carrier 09-nestejäähdytin. Ne toimitetaan varustettuina-ohjauskeskuksella.

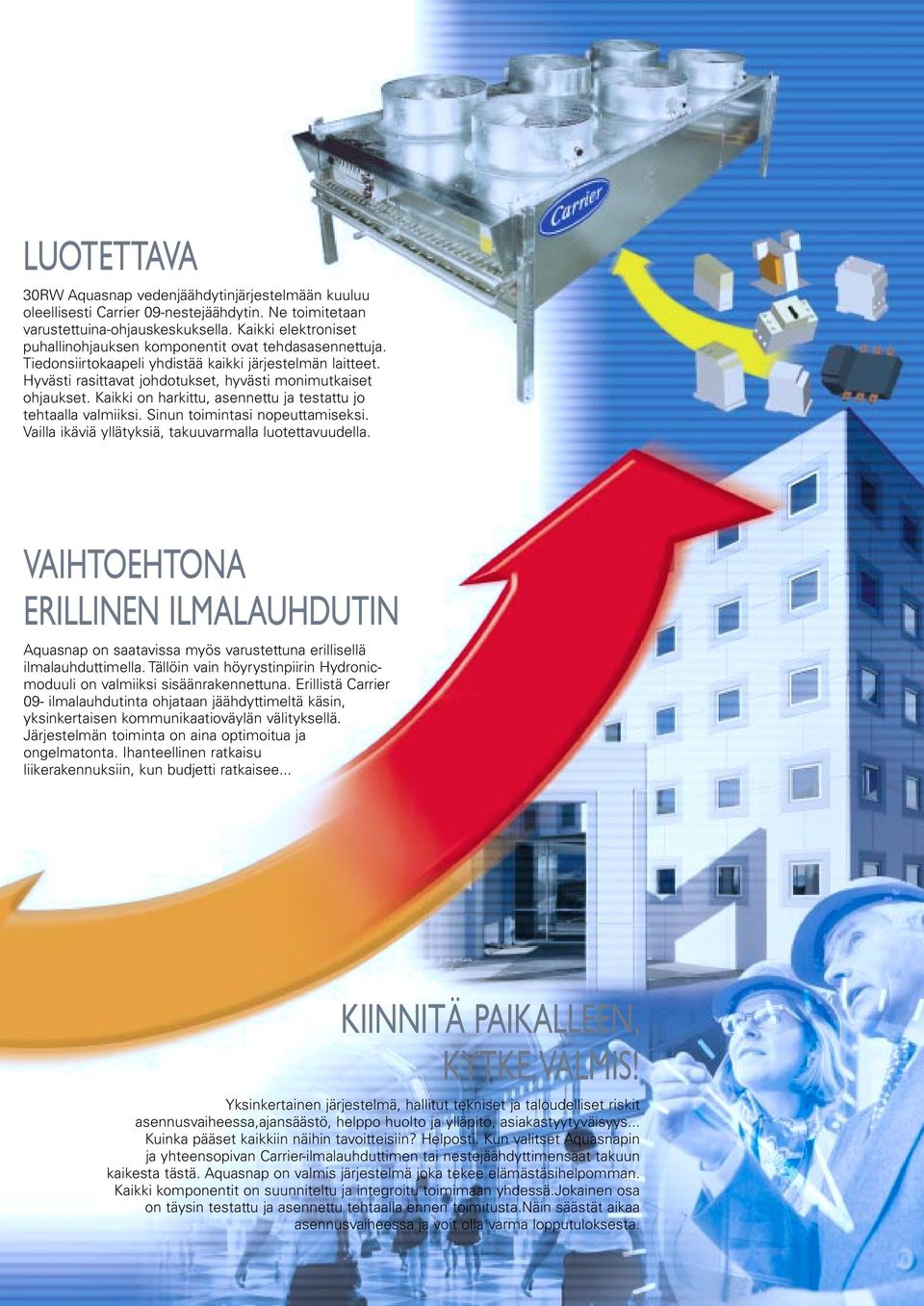

5 LUOTETTAVA 30RW Aquasnap vedenjäähdytinjärjestelmään kuuluu oleellisesti Carrier 09-nestejäähdytin. Ne toimitetaan varustettuina-ohjauskeskuksella. Kaikki elektroniset puhallinohjauksen komponentit ovat tehdasasennettuja. Tiedonsiirtokaapeli yhdistää kaikki järjestelmän laitteet. Hyvästi rasittavat johdotukset, hyvästi monimutkaiset ohjaukset. Kaikki on harkittu, asennettu ja testattu jo tehtaalla valmiiksi. Sinun toimintasi nopeuttamiseksi. Vailla ikäviä yllätyksiä, takuuvarmalla luotettavuudella. VAIHTOEHTONA ERILLINEN ILMALAUHDUTIN Aquasnap on saatavissa myös varustettuna erillisellä ilmalauhduttimella. Tällöin vain höyrystinpiirin Hydronicmoduuli on valmiiksi sisäänrakennettuna. Erillistä Carrier 09- ilmalauhdutinta ohjataan jäähdyttimeltä käsin, yksinkertaisen kommunikaatioväylän välityksellä. Järjestelmän toiminta on aina optimoitua ja ongelmatonta. Ihanteellinen ratkaisu liikerakennuksiin, kun budjetti ratkaisee... KIINNITÄ PAIKALLEEN, KYTKE,VALMIS! Yksinkertainen järjestelmä, hallitut tekniset ja taloudelliset riskit asennusvaiheessa,ajansäästö, helppo huolto ja ylläpito, asiakastyytyväisyys... Kuinka pääset kaikkiin näihin tavoitteisiin? Helposti. Kun valitset Aquasnapin ja yhteensopivan Carrier-ilmalauhduttimen tai nestejäähdyttimensaat takuun kaikesta tästä. Aquasnap on valmis järjestelmä joka tekee elämästäsihelpomman. Kaikki komponentit on suunniteltu ja integroitu toimimaan yhdessä.jokainen osa on täysin testattu ja asennettu tehtaalla ennen toimitusta.näin säästät aikaa asennusvaiheessa ja voit olla varma lopputuloksesta.

Kaikki on harkittu, asennettu ja testattu jo tehtaalla valmiiksi. Sinun toimintasi nopeuttamiseksi. Vailla ikäviä yllätyksiä, takuuvarmalla luotettavuudella.

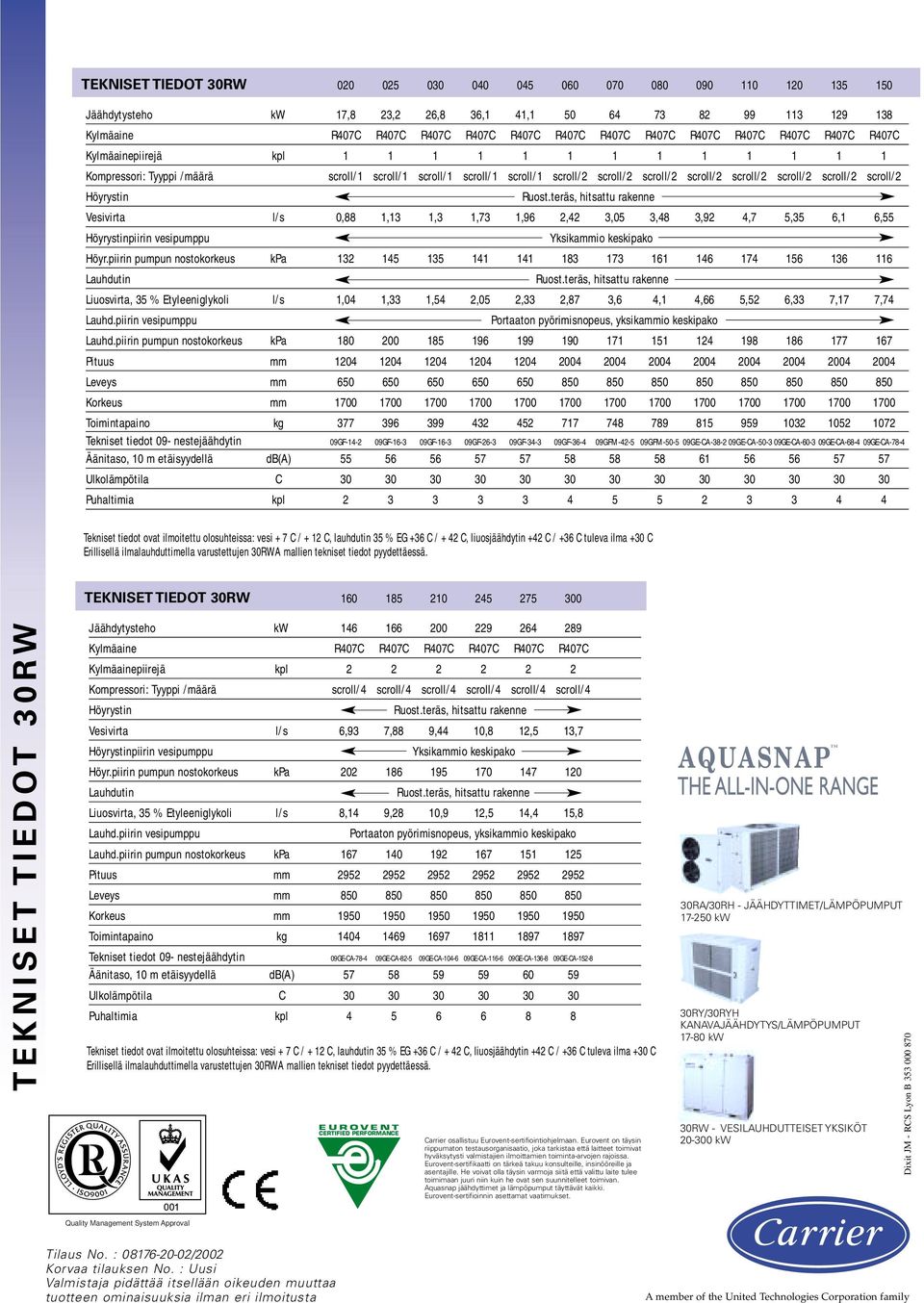

6 TEKNISET TIEDOT 30RW Jäähdytysteho kw 17,8 23,2 26,8 36,1 41, Kylmäaine R407C R407C R407C R407C R407C R407C R407C R407C R407C R407C R407C R407C R407C Kylmäainepiirejä kpl Kompressori: Tyyppi /määrä scroll/1 scroll/1 scroll/1 scroll/1 scroll/1 scroll/2 scroll/2 scroll/2 scroll/2 scroll/2 scroll/2 scroll/2 scroll/2 Höyrystin Vesivirta l/s 0,88 1,13 1,3 1,73 1,96 2,42 3,05 3,48 3,92 4,7 5,35 6,1 6,55 Höyrystinpiirin vesipumppu Yksikammio keskipako Höyr.piirin pumpun nostokorkeus kpa Lauhdutin Liuosvirta, 35 % Etyleeniglykoli l/s 1,04 1,33 1,54 2,05 2,33 2,87 3,6 4,1 4,66 5,52 6,33 7,17 7,74 Lauhd.piirin vesipumppu Portaaton pyörimisnopeus, yksikammio keskipako Lauhd.piirin pumpun nostokorkeus kpa Pituus mm Leveys mm Korkeus mm Toimintapaino kg Tekniset tiedot 09- nestejäähdytin 09GF GF GF GF GF GF GFM GFM GE-CA GE-CA GE-CA GE-CA GE-CA-78-4 Äänitaso, 10 m etäisyydellä db(a) Ulkolämpötila C Puhaltimia kpl Tekniset tiedot ovat ilmoitettu olosuhteissa: vesi + 7 C / + 12 C, lauhdutin 35 % EG +36 C / + 42 C, liuosjäähdytin +42 C / +36 C tuleva ilma +30 C Erillisellä ilmalauhduttimella varustettujen 30RWA mallien tekniset tiedot pyydettäessä. TEKNISET TIEDOT 30RW TEKNISET TIEDOT 30RW Jäähdytysteho kw Kylmäaine R407C R407C R407C R407C R407C R407C Kylmäainepiirejä kpl Kompressori: Tyyppi /määrä scroll/4 scroll/4 scroll/4 scroll/4 scroll/4 scroll/4 Höyrystin Vesivirta l/s 6,93 7,88 9,44 10,8 12,5 13,7 Höyrystinpiirin vesipumppu Yksikammio keskipako Höyr.piirin pumpun nostokorkeus kpa Lauhdutin Liuosvirta, 35 % Etyleeniglykoli l/s 8,14 9,28 10,9 12,5 14,4 15,8 Lauhd.piirin vesipumppu Portaaton pyörimisnopeus, yksikammio keskipako Lauhd.piirin pumpun nostokorkeus kpa Pituus mm Leveys mm Korkeus mm Toimintapaino kg Tekniset tiedot 09- nestejäähdytin 09GE-CA GE-CA GE-CA GE-CA GE-CA GE-CA Äänitaso, 10 m etäisyydellä db(a) Ulkolämpötila C Puhaltimia kpl Tekniset tiedot ovat ilmoitettu olosuhteissa: vesi + 7 C / + 12 C, lauhdutin 35 % EG +36 C / + 42 C, liuosjäähdytin +42 C / +36 C tuleva ilma +30 C Erillisellä ilmalauhduttimella varustettujen 30RWA mallien tekniset tiedot pyydettäessä. EUROVENT CERTIFIED PERFORMANCE Carrier osallistuu Eurovent-sertifiointiohjelmaan. Eurovent on täysin riippumaton testausorganisaatio, joka tarkistaa että laitteet toimivat hyväksytysti valmistajien ilmoittamien toiminta-arvojen rajoissa. Eurovent-sertifikaatti on tärkeä takuu konsulteille, insinööreille ja asentajille. He voivat olla täysin varmoja siitä että valittu laite tulee toimimaan juuri niin kuin he ovat sen suunnitelleet toimivan. Aquasnap jäähdyttimet ja lämpöpumput täyttävät kaikki. Eurovent-sertifioinnin asettamat vaatimukset. AQUASNAP TM THE ALL-IN-ONE RANGE 30RA/30RH - JÄÄHDYTTIMET/LÄMPÖPUMPUT kw 30RY/30RYH KANAVAJÄÄHDYTYS/LÄMPÖPUMPUT kw 30RW - VESILAUHDUTTEISET YKSIKÖT kw Dixit JM - RCS Lyon B Quality Management System Approval Tilaus No. : /2002 Korvaa tilauksen No. : Uusi Valmistaja pidättää itsellään oikeuden muuttaa tuotteen ominaisuuksia ilman eri ilmoitusta A member of the United Technologies Corporation family

scroll/2 scroll/2 scroll/2 Höyrystin Vesivirta l/s 0,88 1,13 1,3 1,73 1,96 2,42 3,05 3,48 3,92 4,7 5,35 6,1 6,55 Höyrystinpiirin vesipumppu Yksikammio keskipako Höyr.
