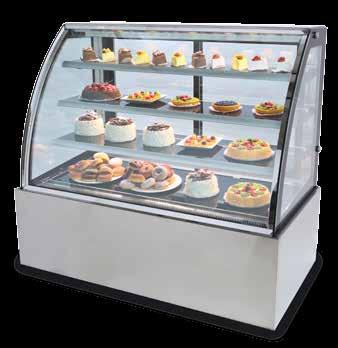

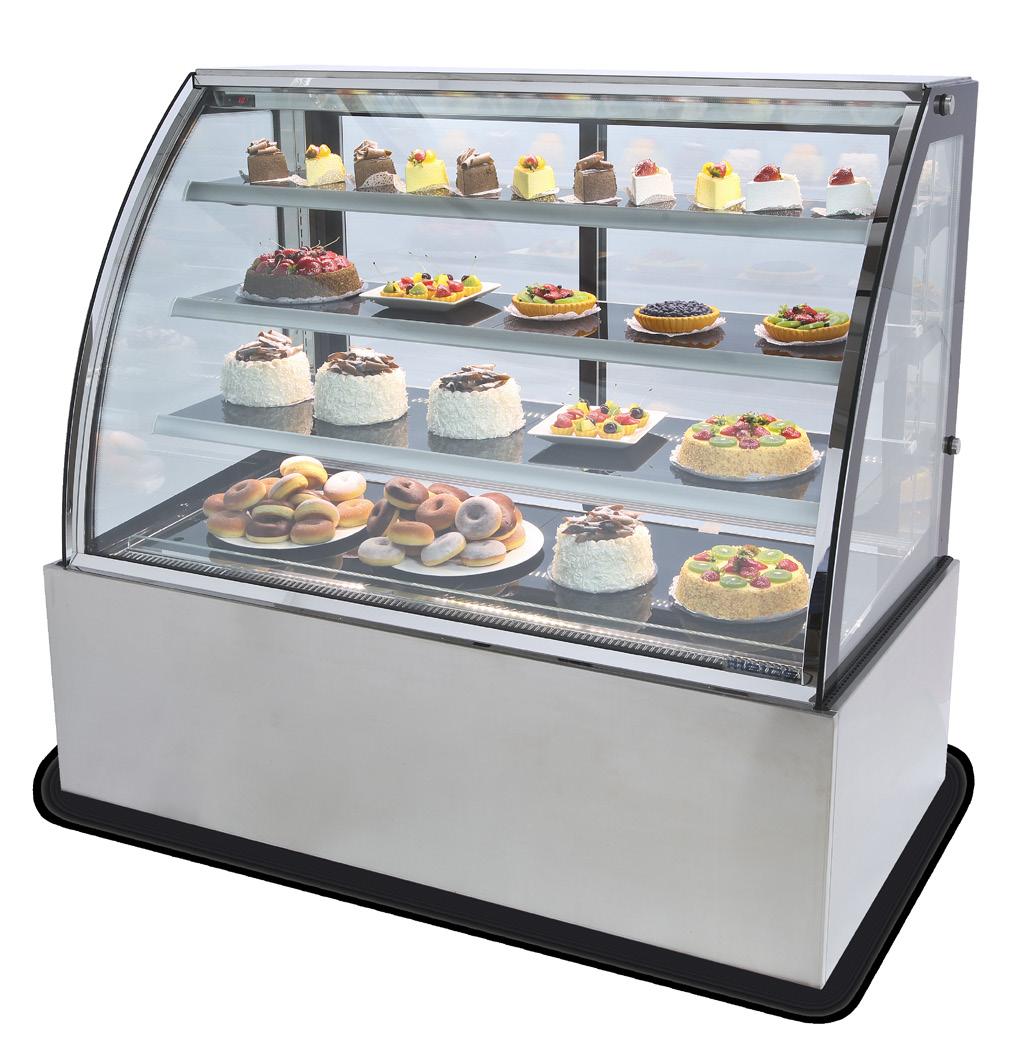

Lasikko - Monter - Showcase Corolla M930A, M950A, M730V, S530A, H-S530A Asennus- ja käyttöohje Käännös valmistajan alkuperäisestä käyttöohjeesta

Transkriptio

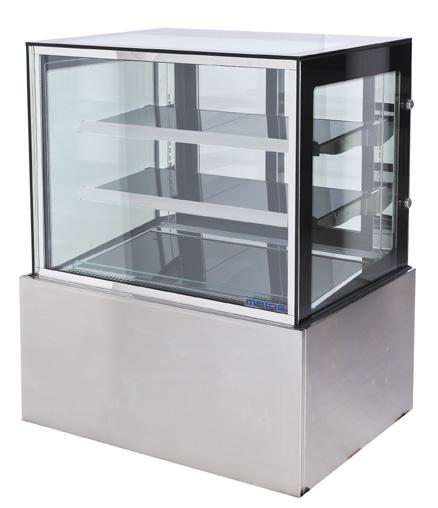

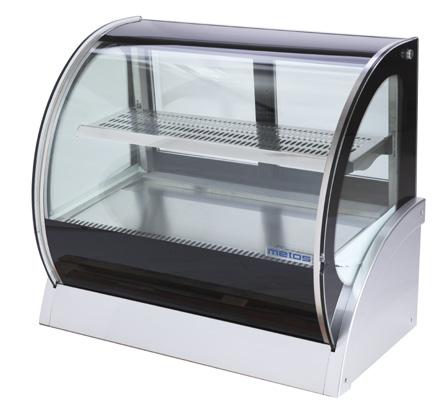

1 Lasikko - Monter - Showcase Corolla M930A, M950A, M730V, S530A, H-S530A Asennus- ja käyttöohje Käännös valmistajan alkuperäisestä käyttöohjeesta Installations- och bruksanvisning Översättning av tillverkarens originaldokumentation Installation- and Operation Manual , , , ,

2

3 Lasikko Corolla M930A, M950A, M730V, S530A, H-S530A Asennus- ja käyttöohje Käännös valmistajan alkuperäisestä käyttöohjeesta , , , ,

4 SISÄLLYSLUETTELO 1. Varoitukset Asennus Pakkauksen purkaminen Laitteen sijoitus Kokoaminen Sähköliitäntä Käyttöohjeet Toiminta (M930A, M950A, M730V, S530A) Termostaatti Toiminta (H-S530A) Temperature Controller Ylläpito Puhdistus Lauhduttimen puhdistus (M930A, M950A, M730V, S530A) Lasikon lampun vaihtaminen Laitteen poistaminen käytöstä Tekniset tiedot: Kyktentäkaaviot Kylmäkaavio (M930A, M950A, M730V, S530A) Vianetsintä Laitteen rakenne

5 1. Varoitukset 1. Säilytä tämä ohje koneen yhteydessä niin, että se on kaikkien, myös tulevien, käyttäjien saatavilla. 2. Varoitus: Laitteen ohjeiden vastainen käyttö saattaa johtaa vaaratilanteisiin! 3. Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat ohjeiden vastaisesta käytöstä. Tällöin raukeaa myös takuu 4. Lue nämä käyttöohjeet huolellisesti ennen laitteen asennusta. 5. Lapsia on valvottava, ettei ne pääse leikkimään laitteella. 6. Katkaise laitteen sähkönsyöttö poistamalla pistoke pistorasiasta ennen ylläpito- tai puhdistustoimenpiteitä. 7. Katkaise laitteen sähkönsyöttö poistamalla pistoke pistorasiasta jos laite jää pidemmäksi aikaa käyttämättä. 8. Jos laitteen sähköjohto vahingoittuu, tulee se viipymättä vaihtaa valtuutetun huoltoliikkeen toimesta. Laitteen käyttö on kielletty, jos sen sähköjohto on vaurioitunut. 9. Älä käytä laitetta pölyisessä ympäristössä tai räjähdysalttiissa ympäritsössä (paikoissa jossa syttyvää kaasua tai liuottimia). 10. Laitteen hävittäminen sen taloudellisen käyttöiän täytyttyä täytyy tehdä paikallisten määräysten ja lakien mukaisesti. Ota yhteyttä kierrätykseen erikoistuneeseen ammattihenkilöön. 11. Laite ei vaadi muuta ylläpitoa kun tässä ohjeessa mainitut puhdistustoimenpiteet. 12. Moottori on kestovoideltu eikä tarvitse voitelua. 13. Käytä laitteen huoltamiseen valmistajan valtuuttamaa huoltoliikettä 14. Tätä laite on tarkotettu ainoastaan sisäkäyttöön. STOP Yleisiä turvaohjeita: Älä kosketa laitetta jos kädet tai jalat ovat märät. Älä käytä laitetta paljain jaloin. Henkilöt (mukaan lukien lapset), joiden fyysiset tai psyykkiset valmiudet tai tietotaito eivät ole riittävät eivät tule käyttää laitetta ilman turvallisuudesta vastaavan henkilön valvontaa. Älä jätä laitetta ulos. Älä vedä sähköjohdosta kun poistat pistokkeen pistorasiasta. Valmistaja pidättää oikeuden muutta laitteen rakennetta tai ulkonäköä 3

6 2. Asennus Kuljetusta koskevia ohjeita (M930A, M950A, M730V, S530A) 1. Jotta kompressorin öljy ei joutuisi jäähdytysjärjestelmään on tärkeää, että laitetta ei kallisteta kuljetuksen aikana. Seuraa pakkauksen ohjeita. 2. Jos laitetta kuitenkin on jouduttu kallistamaan, tulee odottaa 12 tuntia ennen laitteen käynnistämistä jotta öljy ehtii valua takaisin kompressoriin Pakkauksen purkaminen 2.2. Laitteen sijoitus 2.3. Kokoaminen Poista puinen pakkaus sekä pakkausmuovit. Varmista että laite ei ole vaurioitunut. Poista mahdolliset suojamuovit ruostumattomista teräspinnoista. Tärkeää Pakkausmateriaalit tulee pitää lasten ulottumattomissa. Kierrätä pakkausmateriaali paikallisten ohjeiden mukaisesti. 1. Älä asenna laitetta paikoille joissa käytetään suihkuavaa vettä. 2. Sijoita laite tasaiselle tukevalle alustalle. 3. Sijoita laite niin, että sitä voidaan valvoa. 4. Jätä 20 cm laitteen ja seinien tai muiden esineiden väliin ilmankierron varmistamiseksi. Jos laite asennetaan lämpöä tuottavien laitteiden viereen, tulee välin olla isompi. Lukitse laitteen pyörien jarrut laitteen ollessa oikealla paikalla. 1. Sijoita hyllytasot hyllyjen kannattimille Sähköliitäntä Lue seuraavat huomautukset ennen pistokkeen asettamista pistorasiaan: 1. Varmista, että laite on maadoitettu määräysten mukaisesti. 2. Tarkista ennen kytkemistä, että laitteen arvokilvessä mainittu liitäntäjännite vastaa asennuspaikan jännitettä. 3. Varmista, että virransyöttö vastaa laitteen maksimikulutusta (A). 4. Älä käytä jatkojohtoja. 5. Ota tarvittaessa yhteyttä tekniseen neuvontaan. Laitetta saa liittää AINOASTAAN maadoitettuun pistorasiaan. 4

7 3. Käyttöohjeet Puhdista laite huolellisesti ennen käyttöönottoa Toiminta (M930A, M950A, M730V, S530A) 1. Varmista, että Power -kytkin on [0] asennossa. Aseta pistoke pistorasiaan. 2. Sulje laitteen liukuovet. 3. Aseta Power -kytkin asentoon [I] jolloin kompressori käynnistyy automaattisesti. 4. Sytytä ja sammuta valo Light -kytkimen avulla. 5. Jos etulasiin kondensoituu höyryä, paina Heat -kytkin höyrynpoistoasentoon [I] I I I LIGHT HEAT POWER Termostaatti Kompressorin merkkivalo. Valon palaessa kompressori käy Sulatuksen merkkivalo Ylös-painike Alas-painike Sulatuspainike Set -painike Lämpötilan säätö 1. Paina set-painiketta, näytöllä näkyy asetuslämpötila 2. Aseta lämpötila ylös- ja alas- -painikkeiden avulla. 3. Tallenna lämpötila painamalla set-painiketta. Manuaalinen sulatus 1. Käynnistä sulatus pitämällä sulatuspainiketta painettuna 6 sekunnin ajan. 2. Keskeytä käynnissä oleva manuaalinen sulatus painamalla sulatuspainiketta 5

8 3.2. Toiminta (H-S530A) 1. Varmista, että Power -kytkin on [0] asennossa. Aseta pistoke pistorasiaan. 2. Sulje laitteen liukuovet. 3. Aseta Power -kytkin asentoon [I] jolloin lämmitys käynnistyy automaattisesti. 4. Sytytä ja sammuta valo Light -kytkimen avulla. 0 I LIGHT 0 I POWER Termostaatti Lämmityksen merkkivalo. Valon palaessa on lämmitys päällä Ylös-painike Alas-painike Set -painike Lämpötilan säätö 1. Paina set-painiketta, näytöllä näkyy asetuslämpötila 2. Aseta lämpötila ylös- ja alas- -painikkeiden avulla. 3. Tallenna lämpötila painamalla set-painiketta. 6

9 4. Ylläpito Seuraa ympäristön lämpötilaa Sopiva ympäristön lämpötila on 16 C - 32 C Puhdistus Puhdista laitteen sisäosia mahdillisimman usein. HUOM: Laitetta EI saa puhdistaa painepesurin avulla. 1. Katkaise aina virransyöttö laitteeseen ennen puhdistustoimenpiteitä. 2. Puhdista laite kostealla liinalla, laite EI saa olla suoraan kosketuksessa veden kanssa 3. Älä käytä hankaavia puhdistusaineita, nämä vahingoittavat laitteen pintoja. 4. Käytä mietoa pesuaineliuosta ja huuhtele huolellisesti puhtaalla vedellä 5. Puhdista ovien tiivisteet ainoastaan vedellä kostutetulla liinalla 6. Kuivaa laite hyvin puhdistuksen jälkeen. Varoitus: Älä säilytä syttyviä aineita tai aerosolipakkauksia joissa syttyvää ponnekaasua laitteessa Lauhduttimen puhdistus (M930A, M950A, M730V, S530A) Lasikon lampun vaihtaminen Lauhduttimen säännöllinen puhdistus pidentää laitteen ikää. Toimenpide tulee suorittaa opastetun henkilön toimesta Vaihda loisteputki SAMANLAISEEN uuteen loisteputkeen. Loisteputki on saatavissa varaosana 5. Laitteen poistaminen käytöstä Laitteen palveltua taloudellisen elinikänsä loppuun on sen hävittämisessä noudettava voimassa olevia paikallisia määräyksiä ja ohjeita. Laitetta EI saa hävittää talousjätteiden tai metalliromun seassa. Varo erityisesti vahingoittamasta jäähdytyspiiriä, varsinkin lämmönvaihtimen alueella. Jos laitettä säilytetään ennen hävittämistä tulee sähköjohto katkaista mahdollisimman lyhyeksi. 7

10 Y AN AUTODESK METOS EDUCATIONAL COROLLA PRODUCT 6. Tekniset tiedot: Malli S530A Mitat (cm) 90 x 54 x 79 Kapasiteetti (litraa) 115 Hyllyjen lkm 2 Teho (W) 468 Kylmäaine: R134a/185g Kompressorin tyyppi: GQR80TG(220V) (Kona) Nettopaino (Kg) 90 Bruttopaino (Kg) 100 Pakkauksen koko LxSxK (cm) 98 x 58 x 93 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Malli M730V-S Mitat (cm) 90 x 68 x 120 Kapasiteetti (litraa) 285 Hyllyjen lkm 3 Teho (W) 609 Kylmäaine: R134a/400g Kompressorin tyyppi: NE6187Z-220V (Embraco) Nettopaino (Kg) 185 Bruttopaino (Kg) 215 Pakkauksen koko LxSxK (cm) 95 x 72 x 132 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Malli M930A M950A Mitat (cm)) 90*79* *79*137 Kapasiteetti (litraa) Hyllyjen lkm 4 4 Teho (W) Kylmäaine: R134a/400g R134a/600g Kompressorin tyyppi: NE6187Z-220V T6215Z-220V (Embraco) (Embraco) Nettopaino (Kg) Bruttopaino (Kg) Pakkauksen koko LxSxK (cm) 95 x 83 x 149 L155 x 83 x

11 Y AN AUTODESK METOS EDUCATIONAL COROLLA PRODUCT Malli H-S530A Mitat (cm) 90*54*79 Kapasiteetti (litraa) 115 SIDE VIEW Model S530A Hyllyjen lkm S540A 2 S550A 编制罗应莲批准 Teho (W) 图号 765 KLTE-CBT-B50#A1 Dimensions (cm) 90*54*79 120*54*79 150*54*79 MODEL Nettopaino (Kg) 80 Capacity (Litres) 115L 155L 200L Bruttopaino (Kg) 90 Shelves Pakkauksen koko LxSxK (cm) 98 x 58 x 93 1 Watts 468W 613W 647W PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT M730V-S M740V-S M750V-S M760V-S M770V-S M780V-S Net Weight (Kgs) 90KGS 105KGS 120KGS Gross Weight (Kgs) 100KGS 115KGS 130KGS Packing Size(cm) L98*W58*H93 L128*W58*H93 L158*W58*H93 Q ty/20'gp Q ty/40'gp Kyktentäkaaviot Q ty/40'hq Malli S530A PRODUCED BY AN AUTODESK EDUCATIONAL SIDE VIEW Model M730V-S M740V-S M750V-S M760V-S M770V-S M780V-S Dimensions (cm) 90*68* *68* *68* *68* *68* *68*120 Malli M730V Capacity (Litres) 285L 390L 500L 610L 717L 825L Shelves Watts 609W 692W 829W 998W 1036W 1242W Net Weight (Kgs) 185KGS 225KGS 260KGS 300KGS 340KGS 380KGS Gross Weight (Kgs) 215KGS 260KGS 300KGS 345KGS 385KGS 440KGS Packing Size(cm) L95*W72*H132 L125*W72*H132 L155*W72*H132 L185*W72*H132 L215*W72*H132 L245*W72*H132 Q ty/20'gp Q ty/40'gp Q ty/40'hq

12 Q ty/20'gp Q ty/40'gp Mallit M930A & M950A Q ty/40'hq SIDE VIEW Model H-S530A H-S540A H-S550A Dimensions (cm) 90*54*79 120*54*79 150*54*79 Capacity (Litres) 115L 155L 200L Shelves Watts 765W 805W 845W Net Weight (Kgs) 80KGS 95KGS 110KGS Gross Weight (Kgs) 90KGS 105KGS 120KGS Packing Size(cm) L98*W58*H93 L128*W58*H93 L158*W58*H93 Q ty/20'gp Q ty/40'gp Q ty/40'hq Malli H-S530A 6.2. Kylmäkaavio (M930A, M950A, M730V, S530A) c C F E1 E D Kompressori Lauhdutin Puhallin Höyrystin Paisuntaventtiili Kuivain 10

13 7. Vianetsintä Ongelma Mahdollinen syy Toimenpide Laite ei toimi Laite ei ole kytketty päälle Tarkista, että pistoke on pistorasiassa ja että POWER -kytkin on asennossa [I] Laite ei jäähdy (M930A, M950A, M730V, S530A) Laite ei lämpene (H-S530A) Sähköjohto tai pistoke vaurioitunut Sulake Sähkönsyöttöongelma Sisäinen vika Kylmäainevuoto Puhallinvika Lauhduttimen ilmankierto estynyt Lauhdutin likainen Viallinen lämmityselementti / termostaatti / lämpötila-anturi Ylilämpösuoja lauennut Kutsu huolto Tarkista sulake Tarkista sähkönsyöttö Kutsu huolto Kutsu huolto Kutsu huolto Varmista, ettei laite ole liian lähellä seiniä tai muita esineitä tai lämmönlähteitä Kutsu huolto Kutsu huolto Kutsu huolto Valo ei toimi Loisteputki on rikki Vaihda loisteputki Loisteputken sytytin on rikki Vaihda sytytin Jos vika ei poistu, ota yhteys valtuutettuun huoltoon. Älä koskaan yritä korjata viallista laitetta itse. 11

14 8. Laitteen rakenne Malli S530A 1 Liukuovi 2 Takapaneeli 3 Ohjauspaneeli 4 Termostaatti 5 Kytkin 6 Kytkin Power 7 Ylähylly 8 Sivulasi, oikea 9 Ylähyllyn kannatin 10 Loisteputki 11 Loisteputken suoja 12 Pohjahylly 13 Sivupaneeli, oikea 14 Ilmankiertoritilä 15 Höyrystinpuhallin 16 Höyrystimen suoja 17 Höyrystin 18 Kaareva lasi 19 Sivulasi, vasen 20 Etupaneeli 21 Sivupaneeli, vasen 22 Lauhdutin 23 Lauhduttimen puhallin 24 Kompressori 12

15 Malli M730V 1. Liukuovi 2. Ilmankiertoritilä 3. Ohjauspaneeli 4. Termostaatti 5. Kytkin 6. Kytkin Power 7. Automaattinen paisuntaventtiili 8. Ylähylly 9. Ylähyllyn kannatin 10. Loisteputki 11. Loisteputken suoja 12. Keskihylly 13. Keskihyllyn kannatin 14. Etummainen ilmankiertoritilä, rst 15. Alahylly 16. Taaimmainen ilmankiertoritilä, rst 17. Höyrystinpuhallin 18. Höyrystimen suoja 19. Höyrystin 20. Kompressori 21. Lasi, ylä 22. Lasi, vasen (22-A Lasi, oikea) 23. Neliskulmainen lasi 24. Lauhdutin 25. Lauhduttimen puhallin 26. Kuivain

16 Mallit M930A & M950A 1. Liukuovi 2. Ilmankiertoritilä 3. Ohjauspaneeli 4. Automaattinen paisuntaventtiili 5. Termostaatti 6. Kytkin 7. Kytkin Power 8. Ylähylly 9. Ylähyllyn kannatin 10. Loisteputki 11. Loisteputken suoja 12. Toinen hylly 13. Toisen hyllyn kannatin 14. Kolmas hylly 15. Kolmannen hyllyn kannatin 16. Etummainen ilmankiertoritilä, rst 17. Alahylly 18. Taaimmainen ilmankiertoritilä, rst 19. Höyrystinpuhallin 20. Höyrystimen suoja 21. Höyrystin 22. Kompressori 23. Kaareva lasi 24. Lasi, vasen (24-A Lasi, oikea) 25. Lauhdutin 26. Lauhduttimen puhallin 27. Kuivain

17 Malli H-S530A 1 Liukuovi 2 Takapaneeli 3 Ohjauspaneeli 4 Termostaatti 5 Kytkin 6 Kytkin Power 7 Ylähylly 8 Sivulasi, oikea 9 Ylähyllyn kannatin 10 Lampun suoja 11 Halogeenilamppu 12 Pohjahylly 13 Pohjahyllyn kannatin 14 Sivupaneeli, oikea 15 Ylilämpösuoja 16 Puhallin 17 Lämmityselementtien suoja 18 Lämmityselementti 19 Kaareva lasi 20 Sivulasi, vasen 21 Etupaneeli 22 Sivupaneeli, vasen 23 Pohjalevy 15

18

19 Monter Corolla M930A, M950A, M730V, S530A, H-S530A Installations- och bruksanvisning Översättning av tillverkarens originaldokumentation , , , ,

20 INNEHÅLLSFÖRTECKNING 1. Varningar Installation Uppackning Placering av apparaten Montering Elanslutning Bruksanvisningar Funktion (M930A, M950A, M730V, S530A) Termostat Funktion (H-S530A) Termostat Underhåll Rengöring Rengöring av kondensorn (M930A, M950A, M730V, S530A) Byte av apparatens lysrör Avställning och demontering (miljöskydd) Tekniska data Kopplingsschema Kylschema (M930A, M950A, M730V, S530A) Felsökning Apparatens uppbyggnad

21 1. Varningar 1. Förvara dessa anvisningar i apparatens närhet så att alltid de finns tillhanda för alla användare, även för framtida användare. 2. Varning: Att använda apparaten på ett sätt som strider mot anvisningarna kan leda till farliga situationer! 3. Tillverkaren ansvarar inte för följder som uppstår på grund av att apparaten används på fel sätt eller att bruksanvisningen inte följs. Härvid hävs även garantin. 4. Läs dessa anvisningar noggrannt innan apparaten installeras. 5. Barn bör övervakas så att de inte kommer åt att leka med apparaten. 6. Bryt alltid strömtillförseln till apparaten innan rengörings- eller underhållsåtgärder utförs. 7. Bryt strömtillförseln till apparaten genom att avlägsna stickproppen från uttaget om apparaten blir oanvänd för en längre tid. 8. Om apparatens elkabel skadas bör den omgående bytas ut av auktoriserad servicepersonal. Det är förbjudet att använda apparaten om elkabeln skadats. 9. Använd inte apparaten i en dammig omgivning eller på platser där explosionsrisk (antändliga lösningar och gaser) föreligger. 10. Då apparaten nått slutet av sin ekonomiska livslängd och tas ur bruk, skall gällande direktiv och bestämmelser följas. Ämnen, som ovarsamt behandlade belastar miljön och återanvändbara material omhändertages bäst genom att använda branschens yrkesarbetskraft. 11. Apparaten kräver inget annat underhåll än den rengöring som nämns i denna manual. 12. Motorn är permanent smord och behöver således inte smörjas. 13. Endast auktoriserad servicepersonal får utföra service på maskinen. 14. Denna apparat är endast avsedd för inomhusbruk. STOP Allmänna säkerhetsföreskrifter: Vidrör inte apparaten om händer eller fötter är våta. Avnänd inte apparaten barfota. Apparaten bör inte utan övervakning av en ansvarig person användas av barn eller personer som lider av fysisk eller psykisk ohälsa. Lämna inte apparaten utomhus. Dra inte i sladden då du avlägsnar stickproppen ur vägguttaget. Ta alltid tag i stickproppen. Tillverkaren förbehåller rätten att göra ändringar på apparatens konstruktion och utseende 3

22 2. Installation 2.1. Uppackning 2.2. Placering av apparaten 2.3. Montering Transportanvisningar (M930A, M950A, M730V, S530A) 1. För att undvika att kompressor-olja hamnar i kylsystemet är det viktigt att apparaten transporteras i upprätt ställning. Följ råden på förpackningen. 2. Om apparaten trots allt har lutats bör man låta den stå i upprätt ställning i 12 timmar innan den startas så oljan hinner rinna tillbaka i kompressorn. Tag bort emballaget. Kontrollera att maskinen inte har fått några transportskador. Avlägsna eventuell skyddsfilm från ytorna i rsotfritt stål. Viktigt Förpackningsmaterialet bör hållas utom räckhåll för barn. Förpackningsmaterialet skall tas om hand för förstöring eller återvinning enligt lokala bestämmelser. 1. Placera inte apparaten på platser där den kan bli utsatt för vattenstrålar. 2. Placera apparaten på ett plant och stadigt underlag. 3. Placera apparaten så att den kan övervakas. 4. Lämna ett mellanrum på 20 cm mellan apparaten och närliggande väggar och föremål för att säkerställa aggregatets luftcirkulation. Om apparaten placeras intill värmealstrande föremål bör mellanrummet vara större. Lås bromsarna på apparatens hjul då den står på rätt ställe. 1. Placera hyllplanen på plats Elanslutning Läs följande innan du ansluter apparaten till elnätet: 1. Försäkra att apparaten är jordad enligt förordningarna. 2. Försäkra före anslutning till elnätet att elanslutningen på installationsplatsen överensstämmer med de värden som anges på apparatens typskylt. 3. Använd inte skarvsladdar. 4. Tag vid behov kontakt med vår tekniska rådgivning. Apparaten får endast anslutas till ett jordat uttag. 4

23 3. Bruksanvisningar Rengör apparaten noggrannt innan den tas ibruk Funktion (M930A, M950A, M730V, S530A) 1. Försäkra att Power -avbrytaren är i läget [0]. Placera stickproppen i vägguttaget. 2. Stäng apparatens skjutdörrar. 3. Ställ Power -avbrytaren är i läget [I] varvid kompressorn automatiskt startar. 4. Tänd och släck belysningen med hjälp av Light -avbrytaren. 5. Ställ Heat -avbrytaren i läget [I] om det bildas imma på frontglaset I I I LIGHT HEAT POWER Termostat Signallampa för kompressorn. Kompressorn går då lampan lyser Signallampa för avfrostning Upp-knapp Ner-knapp Avfrostningsknapp Set-knapp Inställning av temperatur 1. Tryck på Set-knappen, den inställda temperauren visas på displayen 2. Ställ in ny temperatur med hjälp av upp- och ner- -knapparna 3. Spara den nya temperaturen genom att trycka på set-knappen. Manuell avfrostning 1. Starta avfrostningen genom att hålla avfrostningsknappen tryckt i 6 sekunder. 2. Avbryt avfrostningen genom att trycka på avfrostningsknappen på nytt. 5

24 3.2. Funktion (H-S530A) 1. Försäkra att Power -avbrytaren är i läget [0]. Placera stickproppen i vägguttaget. 2. Stäng apparatens skjutdörrar. 3. Ställ Power -avbrytaren är i läget [I] varvid kompressorn automatiskt startar. 4. Tänd och släck belysningen med hjälp av Light -avbrytaren. 0 I LIGHT 0 I POWER Termostat Signallampa för uppvärmning. Värme-elementet är påkopplat då lampan lyser Upp-knapp Ner-knapp Set-knapp Inställning av temperatur 1. Tryck på Set-knappen, den inställda temperauren visas på displayen 2. Ställ in ny temperatur med hjälp av upp- och ner- -knapparna 3. Spara den nya temperaturen genom att trycka på set-knappen. 6

25 4. Underhåll Håll ett öga på omgivningens temperatur Passlig omgivningstemperatur för apparaten är 16 C - 32 C Rengöring Rengör apparatens inre alltid då det är möjligt. OBS: Apparaten får INTE rengöras med trycktvätt. 1. Bryt alltid strömtillförseln till apparaten innan underhålls- eller rengöringsåtgärder utförs. 2. Rengör apparaten med en fuktig duk. Apparaten får INTE komma i direkt kontakt med vatten 3. Använd inga slipande rengöringsmedel eller -redskap, detta skadar apparatens ytor. 4. Använd milt renöringsmedel och skölj med rent vatten 5. Rengör dörrarnas tätningar endast med en duk som fuktats i endast vatten 6. Torka apparaten väl efter utförd rengöring. Varning: Förvara inga antändliga vätskor eller aerosolförpackningar med antändlig drivgas i montern Rengöring av kondensorn (M930A, M950A, M730V, S530A) Byte av apparatens lysrör Regelbunden rengöring av kondensorn förlänger apparatens livslängd. Åtgärden bör utföras av skolad personal Lysröret bör bytas ut mot ett nytt motsvarande lysrör. Lysrör samt tändare finns att få som reservdel. 5. Avställning och demontering (miljöskydd) Då apparaten nått slutet av sin livslängd bör man vid avställning och demontering följa i kraft varande lokala direktiv och anvisningar. Apparaten får inte läggas bland hushållsavfall eller metallskrot. Undvik noggrant att skada kylrören, i synnerhet i närheten av värmeväxlaren. Om apparaten förvaras innan avställning bör man kapa elkabeln så nära apparaten som möjligt. 7

26 Y AN AUTODESK METOS EDUCATIONAL COROLLA PRODUCT 6. Tekniska data PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Modell S530A Mått (cm) 90 x 54 x 79 Kapacitet (liter) 115 Antal hyllor 2 Effekt (W) 468 Kylmedie: R134a/185g Kompressortyp: GQR80TG(220V) (Kona) Nettovikt (Kg) 90 Bruttovikt (Kg) 100 Förpackningens mått BxDxH (cm) 98 x 58 x 93 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Modell M730V Mått (cm) 90 x 68 x 120 Kapacitet (liter) 285 Antal hyllor 3 Effekt (W) 609 Kylmedie: R134a/400g Kompressortyp: NE6187Z-220V (Embraco) Nettovikt (Kg) 185 Bruttovikt (Kg) 215 Förpackningens mått BxDxH (cm) 95 x 72 x PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT 8 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT 450 Modell M930A M950A Mått (cm) 90*79* *79*137 Kapacitet (liter) Antal hyllor 4 4 Effekt (W) Kylmedie: R134a/400g R134a/600g Kompressortyp: NE6187Z-220V T6215Z-220V (Embraco) (Embraco) Nettovikt (Kg) Bruttovikt (Kg) Förpackningens mått BxDxH (cm) 95 x 83 x 149 L155 x 83 x 149 PRODUCED BY AN AUTODESK EDUCAT

27 Y AN AUTODESK EDUCATIONAL PRODUCT METOS COROLLA Modell H-S530A Mått (cm) 90*54*79 Kapacitet (liter) 115 Antal hyllor 2 SIDE VIEW Model S530A Effekt (W) S540A 765 S550A Dimensions (cm) 90*54*79 Nettovikt (Kg) 120*54* *54*79 Bruttovikt (Kg) 90 Capacity (Litres) 115L 155L 200L Förpackningens mått BxDxH (cm) 98 x 58 x 93 Shelves Watts 468W 613W 647W 8 Net Weight (Kgs) 90KGS 105KGS 120KGS Gross Weight (Kgs) 100KGS 115KGS 130KGS Packing Size(cm) L98*W58*H93 L128*W58*H93 L158*W58*H93 Q ty/20'gp Q ty/40'gp Kopplingsschema Q ty/40'hq Modell S530A PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL Modell M730V Q ty/20'gp Q ty/40'gp Q ty/40'hq

28 Q ty/20'gp Q ty/40'gp Q ty/40'hq Modeller M930A & M950A SIDE VIEW Model H-S530A H-S540A H-S550A Dimensions (cm) 90*54*79 120*54*79 150*54*79 Capacity (Litres) 115L 155L 200L Shelves Watts 765W 805W 845W Net Weight (Kgs) 80KGS 95KGS 110KGS Gross Weight (Kgs) 90KGS 105KGS 120KGS Packing Size(cm) L98*W58*H93 L128*W58*H93 L158*W58*H93 Q ty/20'gp Q ty/40'gp Q ty/40'hq Modell H-S530A 6.2. Kylschema (M930A, M950A, M730V, S530A) c C F E1 E D Kompressor Kondensor Fläkt Evaporator Expansionsventil Torkare 10

29 7. Felsökning Problem Möjlig orsak Åtgärd Apparaten fungerar inte Apparaten har inte kopplats på Gransska att stickproppen sitter i uttaget och att POWER -avbrytaren är i läget [I] Apparaten kyls ej ned (M930A, M950A, M730V, S530A) Apparaten blir inte varm (H- S530A) Belysningen fungerar ej (M930A, M950A, M730V, S530A) Stickpropp eller elkabel har skadats Säkringen har slagit av Elmatningsfel Intern fel Läckage i kylsystemet Defekt fläkt Kondensorns luftcirkulation förhindrad Kondensorn smutsig Felaktig termostat / värme-element / temperaturgivare Överhettningsskyddet har löst ut Lysröret trasigt Lysrörets tändare trasig Kalla på service Granska säkrningen Granska elmatningen Kalla på service Kalla på service Kalla på service Försäkra att apparaten inte står för när väggar eller andra föremål eller värmekällor Rengör Kalla på service Kalla på service Byt lysrör Byt tändare Belysningen fungerar ej (H-S530A) Halogenlampan trasig Byt lampa Kontakta service om felet kvarstår. Försök ALDRIG reparera apparaten själv. 11

30 8. Apparatens uppbyggnad Modell S530A 1 Skjutdörr 2 Bakre panel 3 Styrpanel 4 Termostat 5 Avbrytare 6 Avbrytare Power 7 Övre hylla 8 Sidoglas, höger 9 Gejder för övre hylla 10 Lysrör 11 Skydd för lysrör 12 Bottenhylla 13 Sidopanel, höger 14 Galler för luftcirkulation 15 Evaporatorfläkt 16 Skydd för evaporator 17 Evaporator 18 Böjt glas 19 Sidoglas, vänster 20 Frontpanel 21 Sidopanel, vänster 22 Kondensor 23 Kondensorns fläkt 24 Kompressor 12

31 Modell M730V 1. Skjutdörr 2. Galler för luftcirkulation 3. Styrpanel 4. Termostat 5. Avbrytare 6. Avbrytare Power 7. Automatisk expansionsventil 8. Övre hylla 9. Gejder för övre hylla 10. Lysrör 11. Skydd för lysrör 12. Mellanhylla 13. Gejder för mellanhylla 14. Främre galler för luftcirkulation, rostfritt 15. Nedre hylla 16. Bakre galler för luftcirkulation, rostfritt 17. Evaporatorfläkt 18. Skydd för evaporator 19. Evaporator 20. Kompressor 21. Glas, övre 22. Glas, vänster (22-A Glas, höger) 23. Fyrkantigt glas 24. Kondensor 25. Kondensorns fläkt 26. Torkare

32 Modeller M930A & M950A 1. Skjutdörr 2. Galler för luftcirkulation 3. Styrpanel 4. Automatisk expansionsventil 5. Termostat 6. Avbrytare 7. Avbrytare Power 8. Övre hylla 9. Gejder för övre hylla 10. Lysrör 11. Skydd för lysrör 12. Hylla Gejder för hylla Hylla Gejder för hylla Främre galler för luftcirkulation, rostfritt 17. Nedre hylla 18. Bakre galler för luftcirkulation, rostfritt 19. Evaporatorfläkt 20. Skydd för evaporator 21. Evaporator 22. Kompressor 23. Böjt glas 24. Glas, vänster (24-A Glas, höger) 25. Kondensor 26. Kondensorns fläkt 27. Torkare

33 Modell H-S530A 1 Skjutdörr 2 Bakre panel 3 Styrpanel 4 Termostat 5 Avbrytare 6 Avbrytare Power 7 Övre hylla 8 Sidoglas, höger 9 Gejder för övre hylla 10 Skydd för lampa 11 Halogenlampa 12 Bottenhylla 13 Hållare för bottenhylla 14 Sidopanel, höger 15 Överhettningsskydd 16 Fläkt 17 Skydd för värme-element 18 Värme-element 19 Böjt glas 20 Sidoglas, vänster 21 Frontpanel 22 Sidopanel, vänster 23 Bottenplatta 15

34 16

35 SHOWCASE Corolla M930A, M950A, M730V, S530A, H-S530A Installation- and Operation Manual , , , ,

36 TABLE OF CONTENTS 1. Warnings Installation Unpacking Positioning Assembling Electrical connection How to use Functioning (M930A, M950A, M730V, S530A) Temperature Controller Functioning (H-S530A) Temperature Controller Maintenance Cleaning Cleaning the Condenser (M930A, M950A, M730V, S530A) Replacing the Interior Lamp Instructions for Disposal Technical specifications: Electric Wiring Diagrams Working principle diagram Trouble shooting The machines structure

37 1. Warnings 1. This instruction manual is an integral part of the machine and must be kept for any further consultation. 2. Warning: Never try to use this machine for applications which are not described in the instructions or in a way which is not described in the instruction or under conditions which are not similar those described in the instructions, otherwise severe hazards may occur! 3. This Machine should be used only for the purpose for which it was designed. Any other use is inappropriate and therefore dangerous. The manufacturer will not be held responsible for any damage caused by improper use. 4. Before installing and operating the Machine read carefully this operation manual. 5. Keep the machine out of reach for children! Do not allow children to play with the machine. 6. Unplug the machine from outlet when not in use, before putting on or taking off parts and before cleaning. 7. Be sure to unplug the machine if not using the machine in a long time. 8. If the supply cord is damaged the cord should be replaced by the manufacturer, authorized service agent or similarly qualified persons in order to avoid a hazard. 9. Do not use the machine in a dusty environment or in an explosive atmosphere (inflammable gases, vapours and vapours from organic solvents). 10. Disable a defective machine in an obvious way, so that it does not represent a hazard to others and dispose of the machine according to the regulations from the local authorities. Please see instructions for Disposal in th is manual. 11. Other than cleaning mentioned in this instruction manual, no additional maintenance or servicing of this machine is required. 12. The motor is permanently lubricated and will require no oil. 13. Repairs, when necessary, must be performed at an authorized service facility. 14. The machine is suitable for indoor use only. STOP Basic safety rules: Do not touch the machine when hands or feet are wet. Do not use the machine when barefooted. Do not allow the machine to be used by chidren or untrained persons. Do not leave the machine outside. Do not pull on the electrical cord when unplugging the machine. The company reserves the right to modify the construction or appearance without notice 3

38 2. Installation Useful instruction for transport (M930A, M950A, M730V, S530A) 1. In order to prevent the oil contained in the hermetic compressor from flowing into the cooling circuit, it is necessary to always carry, store and handle the machine in a vertical position, following the instructions found on the packaging. 2. If the machine was accidentally or purposely placed in a non -vertical position during transport, before operating the machine, it shou ld be kept in a straight position for approximately 12 hours to alllow the oil to flow back into the compressor Unpacking 2.2. Positioning Remove wooden case board and plastic covering. Should you find any damage as a result of transit, please contact your dealer immediately. Remove the plastic film from all the stainless steel panels (if has). Important The various packaging should be kept from Children since they are potentially dangerous. Dispose the packaging according to the regulations from the local authorities. 1. Do not install the machine in the area where waterjet could be used. 2. Place machine on a horizontal and sturdy surface. 3. Please install the machine in locations where it can be overseen by trained personnel. 4. For good ventilation, keep a distance of 20cm (7 in ches), between unit and walls or other objects. Increase the distance if the obstacles are a heating source. When the dispenser is in place, press the brake on the wheels in order to keep it level Assembling 1. Put shelves board onto the shelves Electrical connection Before inserting the plug into the electrical socket, carefully read the following: 1. Make sure that the machine is properly connected to an efficient grounding system, in complialce with current safety standards. 2. Make sure that the voltage is in accordance with what indicated on the serial number label applied on the chassis. 3. The current available is sufficient for the maximum required by the machine. 4. If necessary, use only approved multiple outlets, in compliance with current safety standards. 5. If in doubt, consult only specialized technicials. By law, the machine must always be grounded. 4

39 3. How to use Before using, the machine should be cleaned carefully as it comes into contact with food Functioning (M930A, M950A, M730V, S530A) 1. Make sure that the Power switch is in the [0] position, plug in the machine. 2. Before starting the machine, ensure the sliding doors are properly closed. 3. Turn the Power switch to [I] position, the condensing unit will automically start. 4. For lighting, turn the Light button to [I] position. 5. If there is some condensations on front curved glasses, please turn the Heat switch to [I] position for defogging I I I LIGHT HEAT POWER Temperature Controller Refrigerant LED is on. Compressor is running Defrost LED is on. Unit is defrosting, compressor is not running UP button Down button Manual defrost button Set button Adjusting the Temperature 1. Press set button. The set temperature is displayed 2. Pres up button or down button to change set temperature. 3. Press set button to exit Manual Defrost 1. To start manual defrost press defrost button and hold for 6 seconds. 2. To stop manual or automatic defrost press defrost button 5

40 3.2. Functioning (H-S530A) 1. Make sure that the Power switch is in the [0] position, plug in the machine. 2. Before starting the machine, ensure the sliding doors are properly closed. 3. Turn the Power switch to [I] position, the heatimg will automically start. 4. For lighting, turn the Light button to [I] position. 0 I LIGHT 0 I POWER Temperature Controller Heating LED. When lit the heating is on UP button Down button Set button Adjusting the Temperature 1. Press set button. The set temperature is displayed 2. Pres up button or down button to change set temperature. 3. Press set button to exit 6

41 4. Maintenance 4.1. Cleaning Observe the ambient temperature The machine is suitable for an ambient temperature range between 16 C - 32 C. Clean the interior of the appliance as often as possible Caution: Do not clean the machine by water jet. 1. Before carrying out cleaning, remove the power plug. 2. The machine may be cleaned with a damp towel, but may never get in direct contact with water 3. Do not use abrasive powders that might impair the interior parts of showcase. 4. Use neutral soap and a little warm water to wash the interiors, Rinse carefully with water in order to remove any residual of soap. 5. Clean the door seals with water only 6. Always wipe dry after cleaning Warning: Do not store explosive substances such as aerosol cans with a flammable propellant inside the appliance Cleaning the Condenser (M930A, M950A, M730V, S530A) Replacing the Interior Lamp Periodic cleaning of the Condenser can extend the life of the appliance. Only trained personnel should perorm the task. Warning: Replace the old lighttube with a new identical light tube. The Lamp Assembly is available as a spare part. 5. Instructions for Disposal When replacing your old machine with a new one, please comply with the following information: Old machines are not worthless rubbish. Valuable raw materials can be reclaimed by recycling old machines. Render old machine unusable: 1. Pull outthe mains plug, 2. Cut off the mains cable ai d di scard with the mains plug Caution: Refrigerants in refrigeration machines and gases in thermal insulation must be disposed of professionally. Ensure that refrigeration tubing is not damaged prior to disposal. Please discard the machine according tothe regulatlons from the local authorities. 7

42 Y AN AUTODESK METOS EDUCATIONAL COROLLA PRODUCT 6. Technical specifications: Model S530A Dimensions (cm) 90*54*79 Capacity (Litres) 115 Shelves 2 Watts 468 Refrigerant: R134a/185g Compressor type: GQR80TG(220V) (Kona) Net Weight (Kgs) 90 Gross Weight (Kgs) 100 Packing Size(cm) L98*W58*H93 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Model M730V Dimensions (cm) 90*68*120 Capacity (Litres) 285 Shelves 3 Watts 609 Refrigerant: R134a/400g Compressor type: NE6187Z-220V (Embraco) Net Weight (Kgs) 185 Gross Weight (Kgs) 215 Packing Size(cm) L95*W72*H132 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Model M930A M950A Dimensions (cm) 90*79* *79*137 Capacity (Litres) Shelves 4 4 Watts Refrigerant: R134a/400g R134a/600g Compressor type: NE6187Z-220V T6215Z-220V (Embraco) (Embraco) Net Weight (Kgs) Gross Weight (Kgs) Packing Size(cm) L95*W83*H149 L155*W83*H

43 Y AN AUTODESK METOS EDUCATIONAL COROLLA PRODUCT Model H-S530A Dimensions (cm) 90*54*79 Capacity (Litres) 115 Shelves 2 SIDE VIEW Model S530A Watts S540A 765 S550A Dimensions (cm) 90*54*79 Net Weight (Kgs) 120*54* *54*79 Gross Weight (Kgs) 90 Capacity (Litres) 115L 155L 200L Packing Size(cm) L98*W58*H93 Shelves Electric Wiring Diagrams 2 1 Watts 468W 613W 647W 8 Net Weight (Kgs) 90KGS 105KGS 120KGS Gross Weight (Kgs) 100KGS 115KGS 130KGS Packing Size(cm) L98*W58*H93 L128*W58*H93 L158*W58*H93 Q ty/20'gp Q ty/40'gp Q ty/40'hq Model S530A PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL Model M730V Q ty/20'gp Q ty/40'gp Q ty/40'hq

44 Q ty/20'gp Q ty/40'gp Model M930A & M950A Q ty/40'hq SIDE VIEW Model H-S530A H-S540A H-S550A Dimensions (cm) 90*54*79 120*54*79 150*54*79 Capacity (Litres) 115L 155L 200L Shelves Watts 765W 805W 845W Net Weight (Kgs) 80KGS 95KGS 110KGS Gross Weight (Kgs) 90KGS 105KGS 120KGS Packing Size(cm) L98*W58*H93 L128*W58*H93 L158*W58*H93 Q ty/20'gp Q ty/40'gp Q ty/40'hq Modell H-S530A 6.2. Working principle diagram c C F E1 E D Compressor Condenser Fan Evaporator Expansion valve ca pillary tube Dry-filter 10

45 7. Trouble shooting Fault Possible Cause Action The appliance is not working The appliance is not switched on Check the appliance is plugged in correctly and switched ON The appliance is not cooling (M930A, M950A, M730V, S530A) The appliance is not heating (H-S530A) The Light does not work (M930A, M950A, M730V, S530A) The Light does not work (H-S530A) Plug and Lead are damaged Fuse in the plug has blown Power Supply Internal Wiring Fault Coolant Leak Fan Motor Failed Airflow to the condenser obstructed Condenser is clogged Broken heating element / thermostat / temperature probe Overheating protector has tripped Bulb has blown Bulb Starter has blown Bulb has blown Call POLAR agent or qualified technician Replace the plug fuse Check power supply Call POLAR agent or qualified technician Call POLAR agent or qualified technician Call POLAR agent or qualified technician Increase the gap between appliance and obstacles/heat source Call POLAR agent or qualified technician Call service Call service Replace Bulb Replace Starter Replace Bulb Warnlng; If the machine has any problem or has been damaged, do not try to repair or replace it by yourself. Please ask for the authorized service department for help. 11

46 8. The machines structure Model S530A 1 Sliding door 2 Back panel 3 Controller board 4 Digital thermostat 5 Switch SC791 6 Power Switch SC767 7 Top Shelf 8 Right side glass 9 Top shelf bracket 10 Light 11 Light cover 12 Bottom shelf board 13 Decoration right panel 14 Rear s/s air grill 15 Evaporator fan motor 16 Evaporator cover 17 Evaporator 18 Curved glass 19 Left side glass 20 Decoration front panel 21 Decoration left panel 22 Condenser 23 Condenser fan motor 24 Compressor 25 Bottom panel 12

47 Model M730V 1. Sliding door 2. Ventilation grill 3. Controll panel 4. Digital thermostat 5. Switch 6. Power Switch 7. Automatic expension valve 8. Top shelf 9. Top shelf bracket 10. Light 11. Light cover 12. Middle shelf 13. Middle shelf bracket 14. Front s/s air grill 15. Bottom shelf 16. Rear s/s air grill 17. Evaporator fan motor 18. Evaporator cover 19. Evaporator 20. Compressor 21. Top glass 22. Left Side glass (22-A Right Side glass) 23. Rectangled glass 24. Condenser 25. Condenser fan motor 26. Dry filter

48 Models M930A & M950A 1. Sliding door 2. Ventilation grill 3. Controll panel 4. Automatic expension valve 5. Digital thermosta 6. Switch 7. Power Switch 8. Top shelf 9. Top shelf bracket 10. Light 11. Light cover 12. Second shelf 13. Second shelf bracket 14. Third shelf 15. Third shelf bracket 16. Front s/s air grill 17. Bottom shelf 18. Rear s/s air grill 19. Evaporator fan motor 20. Evaporator cover 21. Evaporator 22. Compressor 23. Curved glass 24. Left side glass (24-A Right side glass) 25. Condenser 26. Condenser fan motor 27. Dry filter

49 Model H-S530A 1 Sliding door 2 Back panel 3 Controller board 4 Digital thermostat 5 Switch SC791 6 Power Switch SC767 7 Top iron shelf 8 Right side glass 9 Top Shelf bracket 10 Cover for halogen bulb 11 Halogen bulb 12 Bottom grill 13 Bottom shelf bracket 14 Decoration right panel 15 Overheat protector 16 Fan 17 Heating element cover 18 Heating element 19 Curved glass 20 Left side glass 21 Decoration front panel 22 Decoration left panel 23 Bottom panel 15

50 16

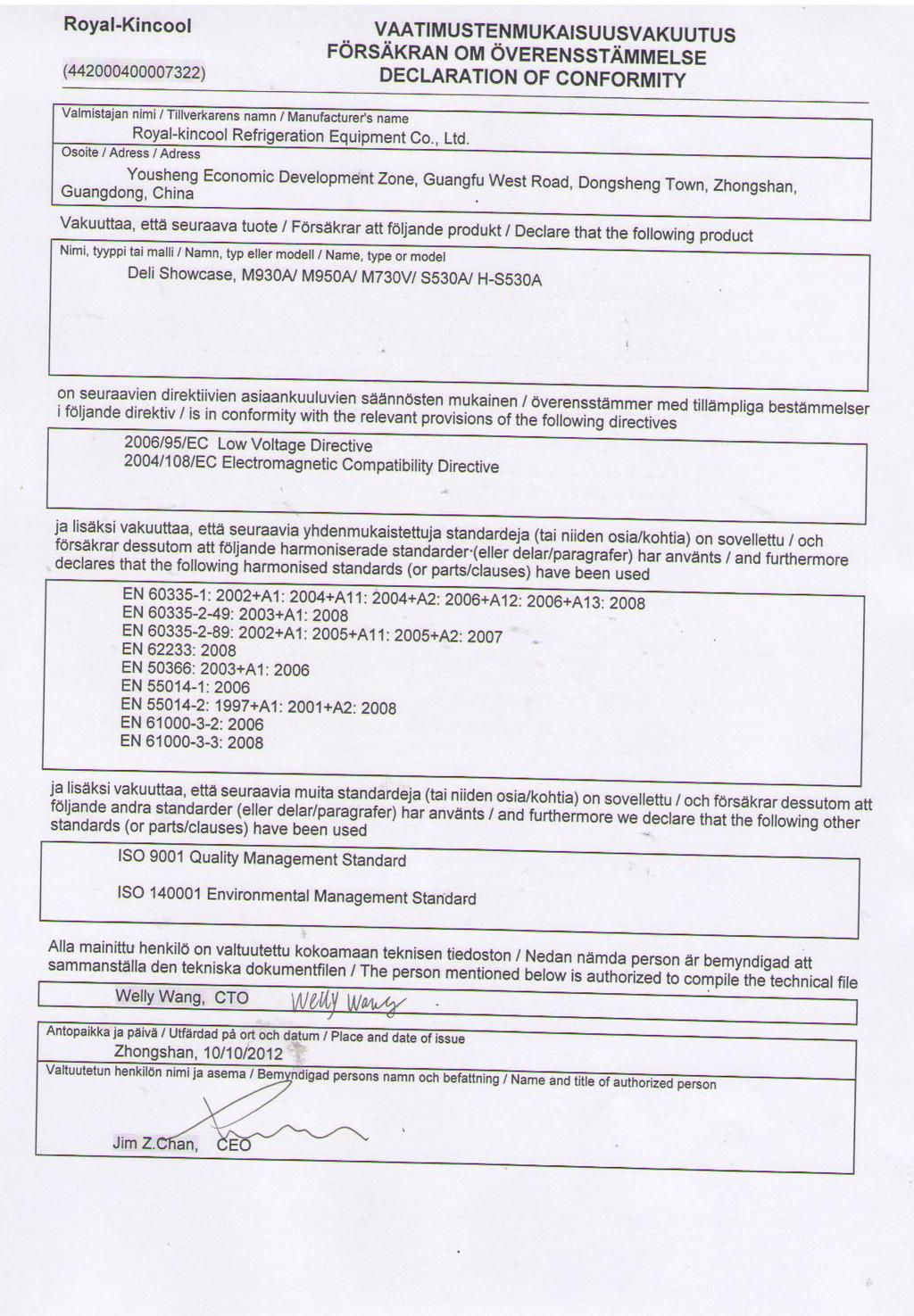

51 17
