1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

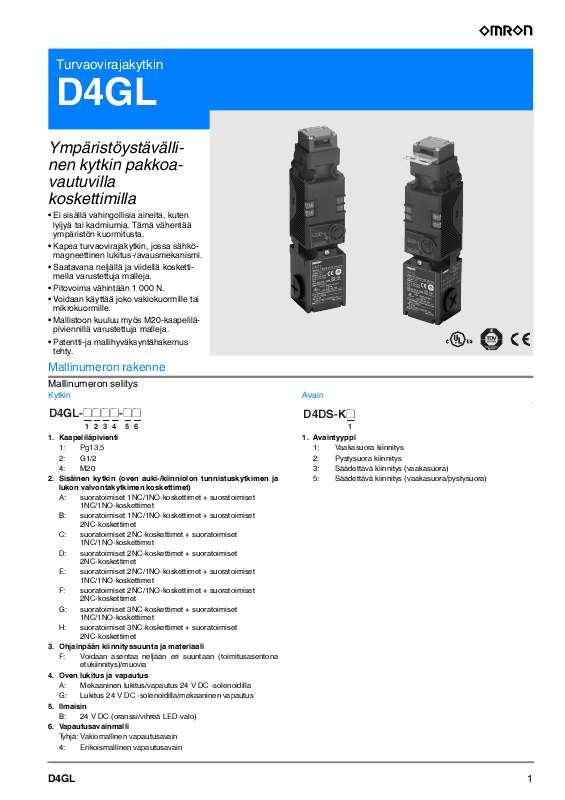

2 Käsikirjan tiivistelmä Voidaan käyttää joko vakiokuormille tai mikrokuormille. Mallistoon kuuluu myös M20-kaapeliläpiviennillä varustettuja malleja. Patentti-ja mallihyväksyntähakemus tehty. Mallinumeron rakenne Mallinumeron selitys Kytkin Avain \ D4GL-@@@@-@@ Kaapeliläpivienti 1: Pg13,5 2: G1/2 4: M20 2. Sisäinen kytkin (oven auki-/kiinniolon tunnistuskytkimen ja lukon valvontakytkimen koskettimet) A: suoratoimiset 1NC/1NO-koskettimet + suoratoimiset 1NC/1NO-koskettimet B: suoratoimiset 1NC/1NO-koskettimet + suoratoimiset 2NC-koskettimet C: suoratoimiset 2NC-koskettimet + suoratoimiset 1NC/1NO-koskettimet D: suoratoimiset 2NC-koskettimet + suoratoimiset 2NC-koskettimet E: suoratoimiset 2NC/1NO-koskettimet + suoratoimiset 1NC/1NO-koskettimet F: suoratoimiset 2NC/1NO-koskettimet + suoratoimiset 2NC-koskettimet G: suoratoimiset 3NC-koskettimet + suoratoimiset 1NC/1NO-koskettimet H: suoratoimiset 3NC-koskettimet + suoratoimiset 2NC-koskettimet 3. Ohjainpään kiinnityssuunta ja materiaali F: Voidaan asentaa neljään eri suuntaan (toimitusasentona etukiinnitys)/muovia 4. Oven lukitus ja vapautus A: Mekaaninen lukitus/vapautus 24 V DC -solenoidilla G: Lukitus 24 V DC -solenoidilla/mekaaninen vapautus 5. Ilmaisin B: 24 V DC (oranssi/vihreä LED-valo) 6. Vapautusavainmalli Tyhjä: Vakiomallinen vapautusavain 4: Erikoismallinen vapautusavain D4DS-K@ 1 1. Avaintyyppi 1: Vaakasuora kiinnitys 2: Pystysuora kiinnitys 3: Säädettävä kiinnitys (vaakasuora) 5: Säädettävä kiinnitys (vaakasuora/pystysuora) D4GL 1 Valintataulukko Malliluettelo Kytkimet (avaimet myydään erikseen) : Malleissa on hyväksytyt, pakkoavautuvat koskettimet. Suositeltava varastonimike* Kosketinkokoonpano (ovien auki-/kiinniolon tunnistaminen ja OhjainVapauSolenoidin Lukitus- ja vapausähkölukon Kaapeliläpivienti pään tusavain- jännite / toiminnan tustavat valvontakoskettimet) materiaali malli osoitin (suoratoiminen) Hyväksytty pakkoavautuva NC-kosketin Pg13,5 1NC/1NO+1NC/1NO G1/2 M20 Pg13,5 1NC/1NO+2NC G1/2 M20 Pg13,5 2NC+1NC/1NO G1/2 M20 Pg13,5 2NC+2NC Mekaaninen lukitus Vapautus solenoidilla 2NC/1NO+1NC/1NO G1/2 M20 Pg13,5 G1/2 M20 Pg13,5 2NC/1NO+2NC G1/2 M20 Pg13,5 3NC+1NC/1NO G1/2 M20 Pg13,5 3NC+2NC Muovi Vakiomalli Solenoidi: 24 V DC Oranssi/vihreä LED: 24 V DC 1NC/1NO+1NC/1NO G1/2 M20 Pg13,5 G1/2 M20 Pg13,5 1NC/1NO+2NC G1/2 M20 Pg13,5 2NC+1NC/1NO G1/2 M20 Pg13,5 2NC+2NC Lukitus solenoidilla Mekaaninen vapautus 2NC/1NO+1NC/1NO G1/2 M20 Pg13,5 G1/2 M20 Pg13,5 2NC/1NO+2NC G1/2 M20 Pg13,5 3NC+1NC/1NO G1/2 M20 Pg13,5 3NC+2NC G1/2 M20 Malli D4GL-1AFA-A* D4GL-2AFA-A D4GL-4AFA-A* D4GL-1BFA-A D4GL-2BFA-A D4GL-4BFA-A D4GL-1CFA-A* D4GL-2CFA-A D4GL-4CFA-A* D4GL-1DFA-A D4GL-2DFA-A D4GL-4DFA-A D4GL-1EFA-A D4GL-2EFA-A D4GL-4EFA-A* D4GL-1FFA-A D4GL-2FFA-A D4GL-4FFA-A D4GL-1GFA-A D4GL-2GFA-A D4GL-4GFA-A D4GL-1HFA- A D4GL-2HFA-A D4GL-4HFA-A D4GL-1AFG-A* D4GL-2AFG-A D4GL-4AFG-A* D4GL-1BFG-A D4GL-2BFG-A D4GL-4BFG-A D4GL-1CFA-A* D4GL-2CFG-A D4GL-4CFG-A* D4GL-1DFG-A D4GL-2DFG-A D4GL-4DFA-A D4GL-1EFG-A D4GL-2EFG-A D4GL-4EFG-A* D4GL-1FFG-A D4GL-2FFG-A D4GL-4FFG-A D4GL-1GFG-A D4GL-2GFG-A D4GL-4GFG-A D4GL-1HFG-A D4GL-2HFG-A D4GL-4HFG-A 2 Turvaovirajakytkin Avaimet (tilataan erikseen) Tyyppi Malli D4DS-K1 Vaakasuora kiinnitys Pystysuora kiinnitys D4DS-K2 Säädettävä kiinnitys (vaakasuora) D4DS-K3 Säädettävä kiinnitys (vaakasuora/pystysuora) D4DS-K5 Tekniset tiedot Standardit ja EY-direktiivit Sovellettavat EY-direktiivit ja standardit Konedirektiivi Pienjännitedirektiivi EN1088 EN GS-ET-19. UL/CSA (UL508, CSA C22.2 nro 14) C300 Nimellisjännite Jatkuva virta Virta Kytkentä 15 A 7,5 A Katkaisu 1,5 A 0,75 A Voltti-ampeeri Kytkentä Katkaisu 120 V AC 2,5 A 240 V AC Standardi EN (hyväksytty pakkotoiminen avaus) UL508, CSA C22.2 nro 14 Numero (Katso huomautus 1) E V AC 2,5 A 250 V AC VA 180 VA Hyväksytyt standardit Laitos TÜV Product Service UL (katso huomautus 2) Q300 Nimellisjännite Jatkuva virta Virta Kytkentä 0,55 A 0,27 A Katkaisu 0,55 A 0,27 A Voltti-ampeeri Kytkentä 69 VA Katkaisu 69 VA Huomautus: 1. Lisätietoja saat OMRON-edustajalta. 2. CSA C22.2 nro 14 -yhteensopivuus UL:n hyväksymä. Solenoidikelan ominaisuudet Kuvaus Nimelliskäyttöjännite (100 % ED) 24 V DC 24 V DC ±10% Noin 200 ma Luokka F (maks. 130 C) Hyväksytyt standardiarvot TÜV (EN ) Kuvaus Käyttöluokitu s AC-15 0,75 A 240 V DC-13 0,27 A 250 V Virrankulutus Eriste Nimelliskäyttövirta (Ie) Nimelliskäyttöjännite (Ue) Toiminnan osoittimen ominaisuudet Kuvaus Nimellisjännite Vuotovirta Väri (LED) 24 V DC Noin 3 ma Oranssi/vihreä LED Huomautus: Käytä oikosulkusuojaukseen IEC269-hyväksyttyjä gl- tai gg-tyypin 10 ampeerin sulakkeita. D4GL 3 Ominaisuudet Suojausluokka (ks. huomautus 2) Käyttöikä (ks. huomautus 3) Mekaaninen Sähköinen IP67 (EN ) (Tämä koskee vain kytkintä. Avainreiän suojausluokka on IP00.) Min toimintoa Min toimintoa, resistiivinen kuorma 4 ma arvolla 24 V DC; Min toimintoa, resistiivinen kuorma 1 A arvolla 125 V AC kahdessa piirissä ja 4 ma arvolla 24 V DC kahdessa piirissä (ks. huomautus 4). 0,05-0,5 m/s Maks. 30 toimintoa/min 50/60 Hz Min. 2 x 2 mm Min. 60 N (EN ) Min. 10 mm (EN ) Min N Min. 100 M (500 V DC) Resistiivinen kuorma 4 ma arvolla 24 V DC (N-tason vertailuarvo) 300 V (EN ) 2,5 A (EN ) Samannapaisten liittimien välillä Erinapaisten liittimien välillä 2,5 kv 4 kv Toimintanopeus Kytkentätiheys Nimellistaajuus Kosketinväli Pakkotoiminen avausvoima (ks. huomautus 5) Pakkotoiminen avausliike (ks. huomautus 5) Pitovoima (ks. huomautus 6) Eristysvastus Minimikuorma (ks. huomautus 7) Nimelliseristysjännite (Ui) Koteloidun laitteen terminen rajavirta (Ithe) Jänniteimpulssien sieto (EN ) Solenoidin ja varauksettomien metalliesineiden sekä solenoidin --ja maadoituksen välillä 24 V DC solenoidi 0,8 kv Muiden liittimien ja varauksettomien metalliesineiden sekä mui- 4 kv den liittimien ja maadoituksen välillä Ehdollinen oikosulkuvirta Likaantumisaste (toimintaympäristö) Sähkösuojaus Kosketinvastus Tärinänkestävyys Iskunkestävyys Toimintahäiriö Rikkoutuminen Toimintahäiriö Ympäristön lämpötila Ympäristön kosteus Paino 100 A (EN ) 3 (EN ) Luokka II (kaksoiseristys) Maks. 25 m (alkuarvo) Hz, 0,75 mm:n amplitudilla Min.

3 1 000 m/s2 Min. 300 m/s2 Käyttö: -10 C-55 C (ei jäätymistä) Käyttö: maks. 95% Noin 400 g (D4GL-1AFA-A) Suljetun virtapiirin vastasähkömotorinen voima V maks. (EN ) Huomautus: 1. Ylläolevat arvot ovat alkuarvoja. 2. Suojausluokka on testattu standardissa EN kuvatulla menetelmällä. Varmista etukäteen riittävät tiivistysominaisuudet käyttöolosuhteiden ja -ympäristön vaatimusten mukaisesti. Vaikka kytkinrasia on pöly- ja roiskevesisuojattu, älä käytä D4GL-kytkintä sellaisissa paikoissa, joissa epäpuhtauksia voi päästä sen sisään ohjainpäässä olevasta avainreiästä. Muuten kytkimessä voi ilmetä vaurioita tai toimintahäiriöitä. 3. Käyttöikä on laskettu olosuhteissa, joissa ympäristön lämpötila on 5-35 C ja kosteus 40-70%. Lisätietoja saat OMRONedustajalta. 4. Jos ympäristön lämpötila on yli 35 C, älä johda 1 ampeerin (125-V AC) kuormaa kuin enintään kahdelle virtapiirille. 5. Nämä arvot ovat vaadittavia minimiarvoja turvalliselle toiminnalle. 6. Tämä arvo perustuu GS-ET-19-arviointimenetelmään. 7. Tämä arvo voi vaihdella kytkentätiheydestä, ympäristön olosuhteista ja toimintavarmuustasosta riippuen. Varmista etukäteen, että moitteeton toiminta on mahdollista tosiasiallisella kuormalla. 4 Turvaovirajakytkin Kytkennät Toiminnan osoitus LEDit Sisäinen piirikaavio D Vihreä (+) D Oranssi (+) LED LED (vihreä) (oranssi) 5-24 V DC CRD CRD ZD ZD COM (-) Piirikytkentäesimerkki Liittimet 12 ja 41 on kytketty sisäisesti toisiinsa. Ne kytkevät täten liittimet 11 ja 42 turvapiirin tuloon. (BIA GS-ET-19) Kytke liittimet 21 ja 22 sekä liittimet 51 ja 52 sarjaan käyttäessäsi niitä turvapiirin tulona (redundanssipiiri yllä oleville liittimille 11 ja 12 sekä liittimille 41 ja 42). Kytke liittimet erikseen, kun käytät niitä lisäpiirin tulona Seuraavassa kytkentäesimerkissä liittimiä 21 ja 22 sekä liittimiä 51 ja 52 on käytetty lisäpiirin tulona. D4GL-1HFA-A:n kytkentäesimerkki Turvapiiri Lisäpiiri Lisäpiiri Lisäpiiri 31 O1 (vihreä) E1 Toiminnan osoitin (oranssi) 32 O2 Toiminnan osoi- (vihreä) tin (vihreä) E2 O3 (oranssi) O4 (oranssi) Turvapiirin tulona käytetyt pakkoavautuvat koskettimet on merkitty tunnuksella. Liittimet 11 ja 12 sekä liittimet 21 ja 22 ovat pakkoavautuvia koskettimia. Kytke toiminnan osoittimet rinnan lisäpiireihin tai liittimiin E1 ja E2. Vaikka kolme johtoa on jo valmiiksi kytketty toimituksen yhteydessä, johdota ne tarvittaessa uudelleen sovelluksen mukaan. Seuraavat taulukko näyttää, miten kytkentä tulee tehdä, jotta vihreä valo palaa oven ollessa kiinni ja oranssi valo palaa solenoidin kytkeytyessä päälle. Toiminnan osoitin Liitinnumero Johtimen väri Vihreä Oranssi Musta Kytketyn liittimen numero 32 E1 E2 Vihreä valo Oranssi valo Yhteinen O1 O2 O3 Jos toiminnan osoitin on kytketty rinnan pakkoavautuvaan koskettimeen ja toiminnan osoitin rikkoutuu, muodostuu oikosulkuvirta, joka voi aiheuttaa järjestelmän toimintahäiriön. Kytke vakiokuormia samanaikaisesti korkeintaan kahdelle piirille. Muuten eristyksen taso laskee. Solenoidi on kaksinapainen. Varmista, että liittimien kytkennän napaisuus on oikea. D4GL 5 Toimintatapa Toimintaperiaatteet Mallit mekaanisella lukituksella Työntimen palautusjousi Lukkojousi Yhdysvarsi Lukkolevy ja valvontakytkin on yhdistetty toisiinsa. LUKOSSA LUKKO AUKI Palautusjousi OFF OFF ON Oven ollessa suljettu se on lukittu lukkojousella. Ovi pysyy lukossa myös virtakatkon yhteydessä. Solenoidilukolliset mallit Solenoidi vapautuu vasta kun lukko kytketään ON-tilaan. Työntimen palautusjousi Lukon palautusjousi Yhdysvarsi Lukkolevy ja valvontakytkin on yhdistetty toisiinsa. LUKKO AUKI LUKOSSA Palautusjousi OFF OFF ON Jos solenoidi on OFF-tilassa, ovi ei mene suljettaessa lukkoon. Tämän ansiosta oven voi avata ja sulkea helposti, kun työkappaleiden tai osien asentoa vaihdetaan. Ovi on lukittu ainoastaan silloin, kun solenoidi on kytketty ON-tilaan, joten oven lukitus avautuu, jos virta katkeaa. Tätä mallia ei saa käyttää sellaisissa järjestelmissä, jotka jäävät katkoksen jälkeen vaaralliseen tilaan (esim. myrkyllisiä kaasuja käyttävät järjestelmät, korkeita lämpötiloja sisältävä järjestelmät tai hammaspyörästöt, joiden pyöriminen jatkuu inertiavoiman vaikutuksesta). Laitekuvaus Rakenne Avainreikä Toiminnan osoitinoa 84±0,2 Vapautusavain Kannen kiinnitysruuvi Kaksi suojuksen ruuvia (21,5) 23,5 Läpiviennin kansi (3) (3) 30±0,2 43 (127,5) 148 (187) 31,5 (3) (18,5) (127,5) 148 (187) Neljä reikää, halk. 5,2 Neljä reikää, halk. 5,2 Vapautusavain Kannen kiinnitysruuvi Kaksi suojuksen ruuvia (21,5) 23,5 (3) (3) 30±0,2 43 (3) Läpiviennin kansi Toimintaominaisuudet D4GL-@@@@-A (18,5) Toimintaominaisuudet Avaimen sisääntyöntövoima Avaimen ulosvetovoima Vapaaliike Vapaaliike ennen lukitusta D4GL-@@@@-A4 Maks. 15 N Maks. 40 N Avaimen Maks. 15 N sisääntyöntövoima Maks. 40 N Avaimen ulosvetovoima Vapaaliike Vapaaliike ennen lukitusta Maks. 10 mm Min. 4 mm Maks. 10 mm Min. 4 mm 8 4,4 Turvaovirajakytkin Avaimet Huomautus: Kaikkien mittojen toleranssi on ±0,4 mm, jollei toisin ole mainittu. D4DS-K , ,3 D4DS-K Neljä, 2,15R 2 10, Musta ,3 4,5 8 D4DS-K2 D4DS-K5 20, ,6 22, ,3 7 Neljä, 2,15R 13 Musta ,5 18 (7) Avain kiinnitettynä D4GL + D4DS-K1 (38) Min. 51,5, maks. 54 Avaimen kiinnityskohta Vaakasuora kiinnityssäde: R 200 Min. 52,5, maks. 55 Avaimen kiinnityskohta Avainreiän keskikohdan toleranssi: ±1 (40) 51,9 Avainreiän keskikohdan toleranssi: ±1 (15) 52,9 Pystysuora kiinnityssäde: R 200 Pystysuora kiinnityssäde: R 200 Avainreiän keskikohdan toleranssi: ±1 (31,7) D4GL + D4DS-K3 (38) Vaakasuora kiinnityssäde: R 50 Normaalisti min.

4 P52,4, maks. 54,9 D4GL + D4DS-K2 (38) Min. 47,5, maks. 50 Avaimen kiinnityskohta Vaakasuora kiinnityssäde: R 200 D4GL + D4DS-K5 (38) Min. 59,5, maks. 62 Avaimen kiinnityskohta Avainreiän keskikohdan toleranssi: ±1 Vaakasuora kiinnityssäde: R 50 (31,7) 59,8 (31,7) Avainreiän keskikohdan toleranssi: ±1 47,9 Avainreiän keskikohdan toleranssi: ±1 (15) Normaalisti min. P59,3, maks. 61,8 Pystysuora kiinnityssäde: R 200 Pystysuora kiinnityssäde: R 50 Avainreiän keskikohdan toleranssi: ±1 (31,7) D4GL (43) Avainreiän keskikohdan toleranssi: ±1 9 Sovellusesimerkkejä G9SA-321-T@ (24 V AC / V DC) + D4GL-@@@A-@ (malli mekaanisella lukituksella) + D4D-@520N-piirikaavio Lukon vapautussignaali KM1 KM2 S4 S2 42 S1: S2: S3: S4: KM1 ja KM2: M: Turvarajakytkin pakkotoimisella avausmekanismilla (D4N) Turvaovirajakytkin Kuittauspainike Lukon vapautuskytkin Kontaktori 3-vaihemoottori Takaisinkytkentäsilmukka AUKI Pysäytyssignaali TH SA Off-viiveen Ohjauspiiri ajastin Ajoituskaavio Rajakytkin S1 Turvaovirajakytkin S2 Lukon vapautussignaali Lukon vapautuskytkin S4 Pysäytyssignaali Kuittauspainike S3 K1 ja K2 (NC) K1 ja K2 (NO) K3 ja K4 (NC) K3 ja K4 (NO) KM1 ja KM2 (NC) KM1 ja KM2 (NO) Toimintakomento Moottori pyörii Päästöviiveaika Salpa avautuu Toimintakomento Moottorin ohjaus Salpa voidaan avata 10 Turvaovirajakytkin G9SA-301 (24 V AC / V DC) + D4GL-@@@G-@ (malli solenoidiohjatulla lukituksella) + D4D-@520N-piirikaavio Lukitussignaali S Huomautus: Lukituksen vapautus voi tapahtua koska tahansa. Älä käytä solenoidilukkomallia sovelluksissa, joissa käyttäjä voi altistua vaaralle salvan auetessa. Käytä sen sijaan mekaaniselle lukituksella varustettua mallia. S1 AUKI Takaisinkytkentäsilmukka Toimintasignaali TH SA Ohjauspiiri Toimintakomento Moottorin ohjaus KM1 Ajoituskaavio Rajakytkin S1 Turvaovirajakytkin S2 Toimintasignaali Salpa avautuu KM2 M S1: Lukitussignaali K1 ja K2 (NC) K1 ja K2 (NO) KM1 ja KM2 (NC) KM1 ja KM2 (NO) S2: KM1 ja KM2: M: Turvarajakytkin pakkotoimisella avausmekanismilla (D4N) Turvaovirajakytkin Kontaktori 3-vaihemoottori D4GL 11 Varo-ohjeet!Varoitus Älä työnnä avainta sisään oven ollessa auki. Kone voi olla toiminnassa ja aiheuttaa vaurioita. Vapautusavain!Varoitus Älä käytä metallisia liittimiä tai kaapeliläpivientejä tässä kytkin voi rikkoutua ja kone ei lakkaa voi tapahtua avain voi vääntyä tai kytkin Kytke virta pois, kun teet Kytke liittimet Jos olet asettanut vapautusavaimen UNLOCK-tilaan esim. ohjainpään suunnan muuttamisen tai huoltotöiden takia, muista palauttaa sen asetus LOCK-tilaan ennen käytön jatkamista. Kun kytkintä käytetään konehuoneen ovessa konehuoneen sisällä työskentelevän henkilökunnan turvallisuuden takaamiseksi, ovi ei mene lukkoon ovea suljettaessa ja laitteistolle ei syötetä virtaa, jos vapautusavain on asetettu UNLOCK-asentoon. Älä käytä vapautusavainta koneiden käynnistämiseen tai sammuttamiseen. Lisälukon vapautuksen saa suorittaa vain valtuutettu henkilö. Älä kohdista liiallista voimaa vapautusavaimen ruuveihin. Vapautusavain voi vaurioitua ja toimia virheellisesti. Estä asiattomia henkilöitä vapauttamasta lisälukkoa liian helposti asettamalla se LOCK-tilaan ja sinetöimällä se sinettivahalla. Kiinnitys Asetusalue (0,5-3 mm) Rajoitin Ovi Kytkin Avain Älä käytä kytkintä mekaanisena vasteena. Asenna kytkin mekaanisen vasteen kanssa yllä olevan kuvan mukaisesti, jotta ovi ei pääse koskettamaan avaimen laippaa. Kun kytkintä käytetään saranaovessa lähellä saranapuolta, jossa avaimen kiinnityssäde on verrattain pieni, lukko voi vaurioitua, jos ovea yritetään avata lukitusasennosta. Siihen kohdistuva voima on paljon suurempi kuin kohdissa, jotka ovat kauempana saranapuolelta. Solenoidilukolliset mallit Solenoidilukko lukitsee oven vain silloin, kun solenoidille syötetään virtaa, joten oven lukitus avautuu, jos solenoidille tuleva virransyöttö katkeaa. Älä käytä solenoidilukkomalleja sellaisissa koneissa, jotka toimivat edelleen ja jäävät vaarallisiksi koneen toiminnan päättymisen jälkeen. 12 Turvaovirajakytkin Oikea käyttö Toimintaympäristö Kytkin on tarkoitettu vain sisäkäyttöön. Älä käytä sitä ulkotiloissa. Muuten siinä voi ilmetä toimintahäiriöitä. Älä käytä kytkintä seuraavissa paikoissa: suurille lämpötilavaihteluille alttiit paikat suurelle ilmankosteustasolle tai kondensoitumiselle alttiit paikat voimakkaalle tärinälle alttiit paikat paikat, joissa kytkin voi joutua kosketuksiin metallipölyn, öljyn tai kemikaalien kanssa ohentimille, pesuaineille tai muille liuottimille alttiit paikat. Kytkin on pöly- ja roiskevesisuojattu. Huolehdi kuitenkin siitä, ettei epäpuhtauksia pääse sen sisään ohjainpäässä olevasta avainreiästä. Muuten kytkimessä voi ilmetä vaurioita tai toimintahäiriöitä. Älä käytä kytkintä öljyssä tai vedessä tai sellaisissa paikoissa, joihin roiskuu jatkuvasti öljyä tai vettä. Muuten öljyä tai vettä voi päästä kytkimen sisään. (IP67-suojausluokassa on määritelty, kuinka paljon kytkimen sisään saa päästä vettä, kun se upotetaan tietyksi ajaksi veteen.) Ohjainpään suunta Ohjainpään kiinnityssuuntaa voi muuttaa irrottamalla ohjainpään neljä ruuvia. Ohjainpään voi kiinnittää neljään eri suuntaan. Huolehdi siitä, ettei kytkimen sisään pääse epäpuhtauksia. Kiinnitä ohjainpää siten, että kytkimessä oleva vertailulinja tulee ohjainpäässä olevan merkkiviivan päälle alla olevan kuvan mukaisesti. Merkkiviiva Vertailulinja Oven varmistus Kun ovi on suljettu (avain kytkimen sisällä), se voi siirtyä asetetusta paikastaan esimerkiksi oven painon tai oven vastekumin takia.

5 Powered by TCPDF ( Oven lukitus ei saata aueta kunnolla, jos avainta kuormitetaan. Varmista oven asetusalueella pysyminen käyttämällä ohjaimia ja lukitussalpoja. Asetusalue (0,5-3 mm) Arvioitu käyttöikä Kytkimen arvioitu käyttöikä määräytyy kytkentäolosuhteiden mukaan. Testaa kytkin ennen käyttöönottoa todellisissa käyttöolosuhteissa ja huolehdi siitä, että käytät sitä sellaisella kytkentätaajuudella, joka ei alenna sen suorituskykyä. Kiinnitys Kiristysmomentti Kiristä kytkimen kaikki ruuvit asianmukaisesti. Löysällä olevat ruuvit voivat aiheuttaa toimintahäiriöitä. Liitinruuvi Kannen kiinnitysruuvi Ohjainpään kiinnitysruuvi Avaimen kiinnitysruuvi Kytkimen kiinnitysruuvi Kaapeliliitin Läpiviennin kannen ruuvi 0,4-0,5 Nm 0,5-0,7 Nm 0,5-0,6 Nm 2,4-2,8 Nm 1,3-1,5 Nm 1,8-2,1 Nm 1,3-1,7 Nm Johdotus Kytkennän varo-ohjeet Käytettävät johdinkoot: AWG22 - AWG24. Kun kytket johtimet suoraan liittimiin, kiinnitä johtimet kunnolla siten, että johtosäikeitä ei jää irralleen. Älä paina puristusliittimiä kotelon sisäosan väleihin. Muuten kotelo voi vääntyä tai vaurioitua. Käytä sopivan pituisia johtimia. Muuten kansi voi jäädä koholleen. Käytä enintään 0,5 mm:n paksuisia puristusliittimiä. Muuten niiden ja muiden kotelossa olevien komponenttien välillä voi syntyä häiriöitä. t: 0,5 mm dz halk.: 3,2 mm D halk.: 2,9 mm B: 5,2 mm L: 16,4 mm F: 5,8 mm D halk. I: 8,0 mm L l F Kytkimen ja avaimen kiinnitys Kiinnitä kytkin ja avain tukevasti M5-ruuveilla ohjeenmukaista kiristysmomenttia noudattaen. ] B Neljä, M5 D4DS-K1/-K2 Neljä, M4 dz halk. Liitinruuvi 84,1±0,1 15 ±0,1 D4DS-K3 Kaksi, M4 Puristusliitin 30 ±0,1 40 ±0,1 D4DS-K5 Kaksi, M4 41±0,1 tai 43±0,1 Käytä sopivaa OMRON-avainta kytkimen kanssa. Muiden avaimien käyttö voi vaurioittaa kytkintä. Huolehdi siitä, että kohdistettaessa avaimen ja avainreiän välinen poikkeama ei ylitä ±1 mm:n mittaa. D4GL 13 Piirikytkentäesimerkki Liittimet 12 ja 41 on kytketty sisäisesti toisiinsa. Ne kytkevät täten liittimet 11 ja 42 turvapiirin tuloon. (BIA GS-ET-19) Kytke liittimet 21 ja 22 sekä liittimet 51 ja 52 sarjaan käyttäessäsi niitä turvapiirin tulona (redundanssipiiri yllä oleville liittimille 11 ja 12 sekä liittimille 41 ja 42). Kytke liittimet erikseen käyttäessäsi niitä lisäpiirin tulona Varmista, että kaapeliliittimeen yhdistetty kaapeli on ulkohalkaisijaltaan oikean kokoinen. Kiinnitä ja kiristä johdotuksen yhteydessä kansi johdon läpiviennin päälle, jos läpivientiä ei käytetä. Läpiviennin kansi sisältyy kytkimen toimitukseen. D4GL-1HFA-A:n kytkentäesimerkki 51 Suositellut kaapeliliittimet Turvapiiri Lisäpiiri Lisäpiiri Lisäpiiri Käytä sellaista kaapeliliitintä, jonka ruuvikiinnitys ei ylitä 10 mm:n mittaa, muuten ruuvit voivat tunkeutua liian syvälle kotelon sisään. Seuraava taulukko sisältää kaapeliliittimiä, joiden ruuvikiinnitykset eivät ylitä 10 mm:n mittaa. Koko G1/2 Valmistaja LAPP OHM ELECTRIC CO. Pg13,5 M20 LAPP LAPP Malli ST-PF1/ OA-W1609 OA-W1611 S ST-M20 * Käytettävä kaapelihalkaisija 6,0-12,0 mm 7,0-9,0 mm 9,0-11,0 mm 5,0-12,0 mm 7,0-13,0 mm 31 O1 (vihreä) E1 Toiminnan osoitin (oranssi) 32 O2 Toiminnan osoi- (vihreä) tin (vihreä) E2 O3 (oranssi) O4 (oranssi) Turvapiirin tulona käytetyt pakkoavautuvat koskettimet on merkitty tunnuksella. Liittimet 11 ja 12, liittimet 21 ja 22 sekä liittimet 31 ja 32 ovat pakkoavautuvia koskettimia. Kytke toiminnan osoittimet rinnan lisäpiireihin tai liittimiin E1 ja E2. Vaikka kolme johtoa on jo valmiiksi kytketty toimituksen yhteydessä, johdota ne tarvittaessa uudelleen sovelluksen mukaan. Seuraavat taulukko näyttää, miten kytkentä tulee tehdä, jotta vihreä valo palaa oven ollessa kiinni ja oranssi valo palaa solenoidin kytkeytyessä päälle. Toiminnan osoitin Vihreä valo Oranssi valo Yhteinen Liitinnumero Johtimen väri Vihreä Oranssi Musta Kytketyn liittimen numero 32 E1 E2 Käytä LAPPkaapeliliittimiä yhdessä tiivisteen (JPK-16, GP-13.5 tai GPM20) kanssa ja kiristä asiaankuuluvalla tavalla. Tiiviste myydään erikseen. Huolto ja korjaus Käyttäjä ei saa tehdä korjaus- tai huoltotoimia. Käänny korjaus- tai huoltotapauksissa konevalmistajan puoleen. O1 O2 O3 Säilytys Älä säilytä kytkintä haitallisia kaasuja (esim. H2S, SO2, NH3, HNO3 ja Cl2) tai pölyä sisältävissä tiloissa tai suurelle kosteudelle alttiissa paikoissa. Jos toiminnan osoitin on kytketty rinnan pakkoavautuvaan koskettimeen ja toiminnan osoitin rikkoutuu, muodostuu oikosulkuvirta, joka voi aiheuttaa järjestelmän toimintahäiriön. Kytke vakiokuormia samanaikaisesti korkeintaan kahdelle piirille. Muuten eristyksen taso laskee. Solenoidi on kaksinapainen. Varmista, että liittimien kytkennän napaisuus on oikea. Muita tietoja Käytä suurempaa lujuutta, tiiviyttä ja öljynkestävyyttä vaativissa olosuhteissa OMRONin D4BL-mallia. Tarkasta kytkin säännöllisesti. 14 Turvaovirajakytkin D4GL 15 Cat. No. C125-FI2-01-X SUOMI Omron Electronics Oy Metsänpojankuja 5, FI Espoo Puh (0) Faksi +358 (0) fi Oikeudet muutoksiin pidätetään. Kuopio Tampere Vaasa Oulu Puh. Puh. Puh. Puh (0) (0) (yleis) +358 (0) (turvatuotteet) +358 (0) (0) BALTIA Omron Electronics Oy Naugarduko str. 3-6 LT Vilnius, Lithuania Tel./fax: Turvaovirajakytkin.
