1 FI ammattilaisen köydet Korkean paikan työskentely Arboristityö Pelastus Interventio

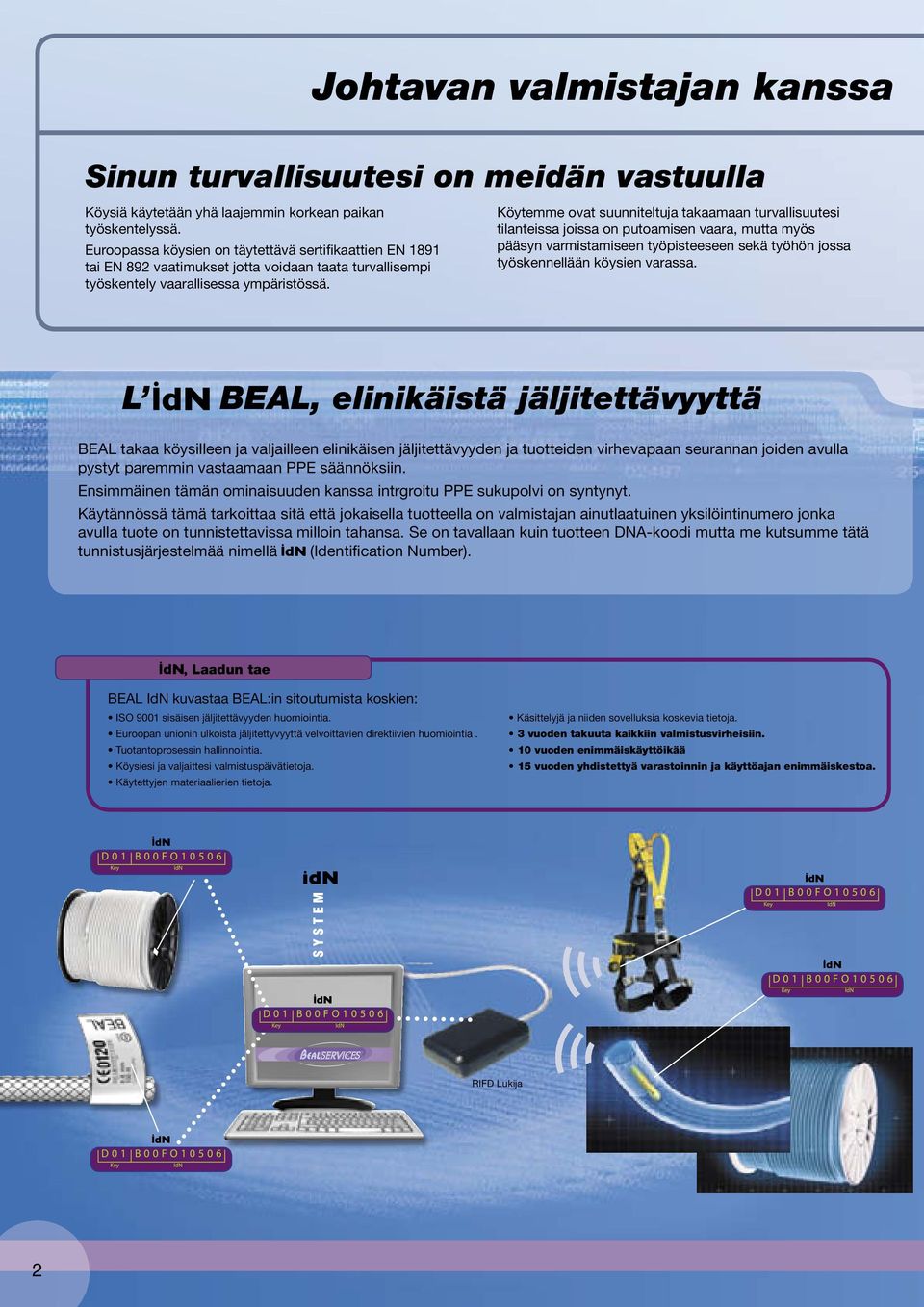

2 Johtavan valmistajan kanssa Sinun turvallisuutesi on meidän vastuulla Köysiä käytetään yhä laajemmin korkean paikan työskentelyssä. Euroopassa köysien on täytettävä sertifikaattien tai 892 vaatimukset jotta voidaan taata turvallisempi työskentely vaarallisessa ympäristössä. Köytemme ovat suunniteltuja takaamaan turvallisuutesi tilanteissa joissa on putoamisen vaara, mutta myös pääsyn varmistamiseen työpisteeseen sekä työhön jossa työskennellään köysien varassa. L BEAL, elinikäistä jäljitettävyyttä BEAL takaa köysilleen ja valjailleen elinikäisen jäljitettävyyden ja tuotteiden virhevapaan seurannan joiden avulla pystyt paremmin vastaamaan PPE säännöksiin. Ensimmäinen tämän ominaisuuden kanssa intrgroitu PPE sukupolvi on syntynyt. Käytännössä tämä tarkoittaa sitä että jokaisella tuotteella on valmistajan ainutlaatuinen yksilöintinumero jonka avulla tuote on tunnistettavissa milloin tahansa. Se on tavallaan kuin tuotteen DNA-koodi mutta me kutsumme tätä tunnistusjärjestelmää nimellä (Identification Number)., Laadun tae BEAL IdN kuvastaa BEAL:in sitoutumista koskien: ISO 9001 sisäisen jäljitettävyyden huomiointia. Euroopan unionin ulkoista jäljitettyvyyttä velvoittavien direktiivien huomiointia. Tuotantoprosessin hallinnointia. Köysiesi ja valjaittesi valmistuspäivätietoja. Käytettyjen materiaalierien tietoja. Käsittelyjä ja niiden sovelluksia koskevia tietoja. 3 vuoden takuuta kaikkiin valmistusvirheisiin. 10 vuoden enimmäiskäyttöikää 15 vuoden yhdistettyä varastoinnin ja käyttöajan enimmäiskestoa. idn RIFD Lukija 2

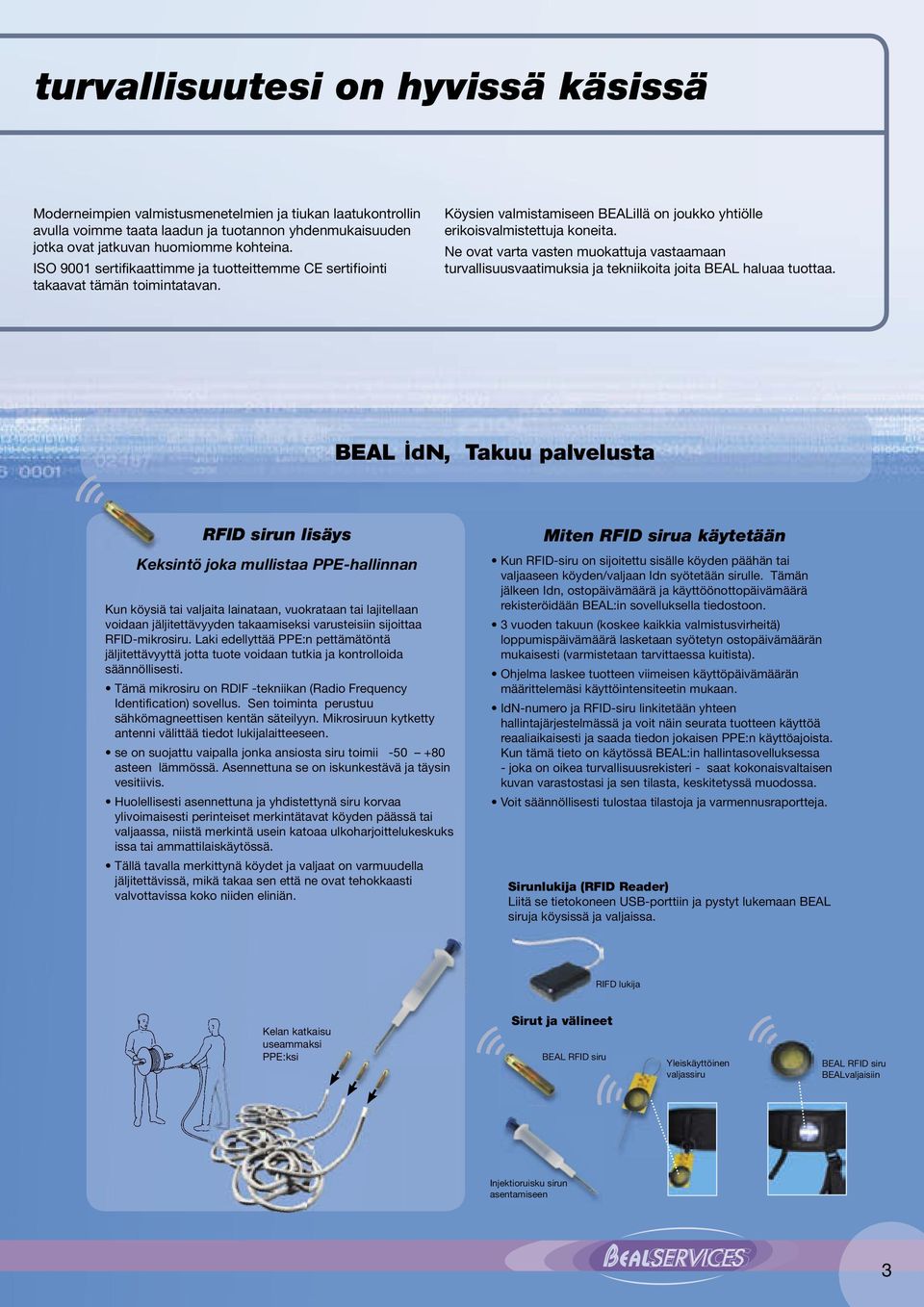

3 turvallisuutesi on hyvissä käsissä Moderneimpien valmistusmenetelmien ja tiukan laatukontrollin avulla voimme taata laadun ja tuotannon yhdenmukaisuuden jotka ovat jatkuvan huomiomme kohteina. ISO 9001 sertifikaattimme ja tuotteittemme CE sertifiointi takaavat tämän toimintatavan. Köysien valmistamiseen BEALillä on joukko yhtiölle erikoisvalmistettuja koneita. Ne ovat varta vasten muokattuja vastaamaan turvallisuusvaatimuksia ja tekniikoita joita BEAL haluaa tuottaa. BEAL, Takuu palvelusta RFID sirun lisäys Keksintö joka mullistaa PPE-hallinnan Kun köysiä tai valjaita lainataan, vuokrataan tai lajitellaan voidaan jäljitettävyyden takaamiseksi varusteisiin sijoittaa RFID-mikrosiru. Laki edellyttää PPE:n pettämätöntä jäljitettävyyttä jotta tuote voidaan tutkia ja kontrolloida säännöllisesti. Tämä mikrosiru on RDIF -tekniikan (Radio Frequency Identification) sovellus. Sen toiminta perustuu sähkömagneettisen kentän säteilyyn. Mikrosiruun kytketty antenni välittää tiedot lukijalaitteeseen. se on suojattu vaipalla jonka ansiosta siru toimii asteen lämmössä. Asennettuna se on iskunkestävä ja täysin vesitiivis. Huolellisesti asennettuna ja yhdistettynä siru korvaa ylivoimaisesti perinteiset merkintätavat köyden päässä tai valjaassa, niistä merkintä usein katoaa ulkoharjoittelukeskuks issa tai ammattilaiskäytössä. Tällä tavalla merkittynä köydet ja valjaat on varmuudella jäljitettävissä, mikä takaa sen että ne ovat tehokkaasti valvottavissa koko niiden eliniän. Miten RFID sirua käytetään Kun RFID-siru on sijoitettu sisälle köyden päähän tai valjaaseen köyden/valjaan Idn syötetään sirulle. Tämän jälkeen Idn, ostopäivämäärä ja käyttöönottopäivämäärä rekisteröidään BEAL:in sovelluksella tiedostoon. 3 vuoden takuun (koskee kaikkia valmistusvirheitä) loppumispäivämäärä lasketaan syötetyn ostopäivämäärän mukaisesti (varmistetaan tarvittaessa kuitista). Ohjelma laskee tuotteen viimeisen käyttöpäivämäärän määrittelemäsi käyttöintensiteetin mukaan. IdN-numero ja RFID-siru linkitetään yhteen hallintajärjestelmässä ja voit näin seurata tuotteen käyttöä reaaliaikaisesti ja saada tiedon jokaisen PPE:n käyttöajoista. Kun tämä tieto on käytössä BEAL:in hallintasovelluksessa - joka on oikea turvallisuusrekisteri - saat kokonaisvaltaisen kuvan varastostasi ja sen tilasta, keskitetyssä muodossa. Voit säännöllisesti tulostaa tilastoja ja varmennusraportteja. Sirunlukija (RFID Reader) Liitä se tietokoneen USB-porttiin ja pystyt lukemaan BEAL siruja köysissä ja valjaissa. RIFD lukija Kelan katkaisu useammaksi PPE:ksi Sirut ja välineet BEAL RFID siru Yleiskäyttöinen valjassiru BEAL RFID siru BEALvaljaisiin Injektioruisku sirun asentamiseen 3

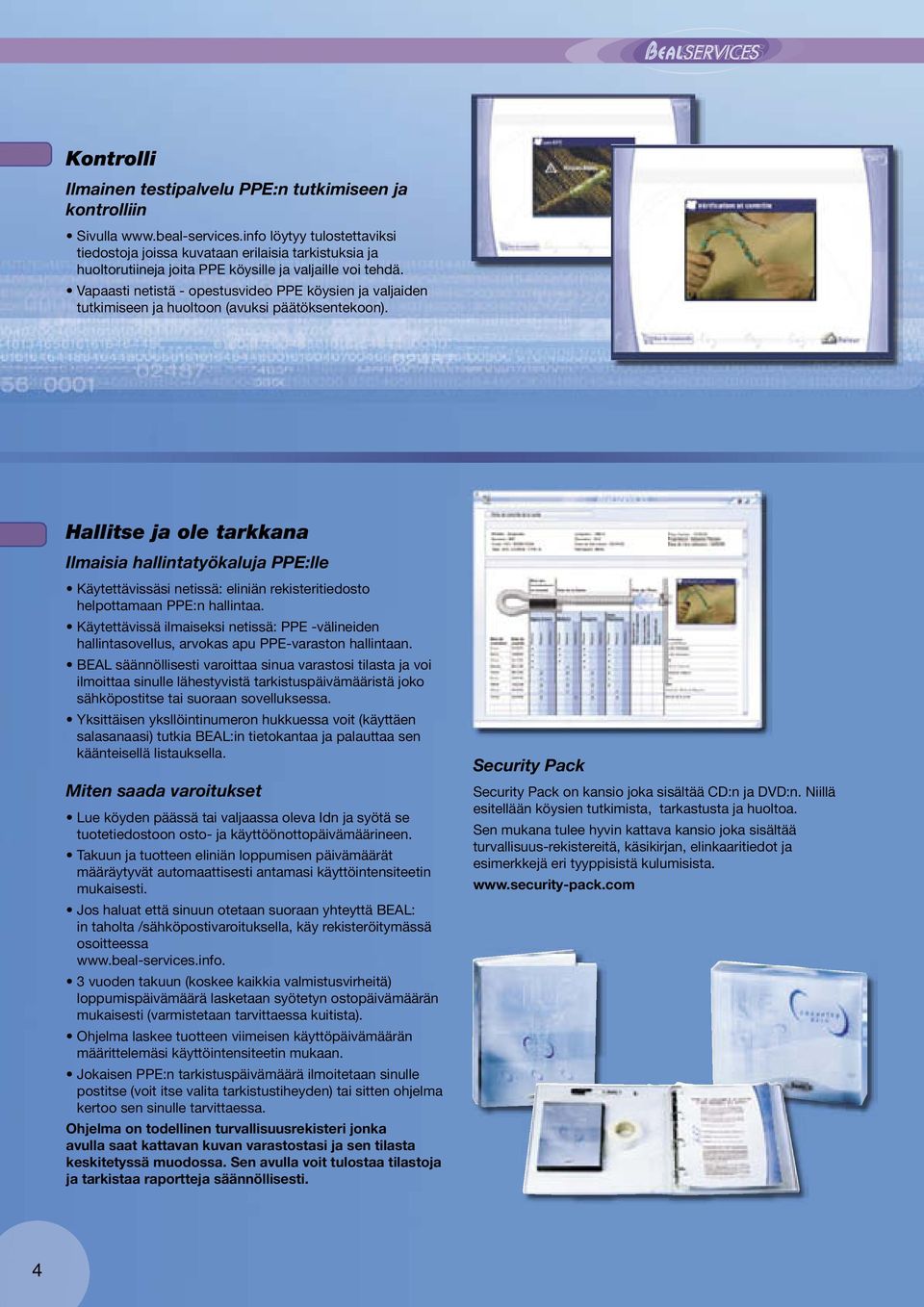

4 Kontrolli Ilmainen testipalvelu PPE:n tutkimiseen ja kontrolliin Sivulla löytyy tulostettaviksi tiedostoja joissa kuvataan erilaisia tarkistuksia ja huoltorutiineja joita PPE köysille ja valjaille voi tehdä. Vapaasti netistä - opestusvideo PPE köysien ja valjaiden tutkimiseen ja huoltoon (avuksi päätöksentekoon). Hallitse ja ole tarkkana Ilmaisia hallintatyökaluja PPE:lle Käytettävissäsi netissä: eliniän rekisteritiedosto helpottamaan PPE:n hallintaa. Käytettävissä ilmaiseksi netissä: PPE -välineiden hallintasovellus, arvokas apu PPE-varaston hallintaan. BEAL säännöllisesti varoittaa sinua varastosi tilasta ja voi ilmoittaa sinulle lähestyvistä tarkistuspäivämääristä joko sähköpostitse tai suoraan sovelluksessa. Yksittäisen yksllöintinumeron hukkuessa voit (käyttäen salasanaasi) tutkia BEAL:in tietokantaa ja palauttaa sen käänteisellä listauksella. Miten saada varoitukset Lue köyden päässä tai valjaassa oleva Idn ja syötä se tuotetiedostoon osto- ja käyttöönottopäivämäärineen. Takuun ja tuotteen eliniän loppumisen päivämäärät määräytyvät automaattisesti antamasi käyttöintensiteetin mukaisesti. Jos haluat että sinuun otetaan suoraan yhteyttä BEAL: in taholta /sähköpostivaroituksella, käy rekisteröitymässä osoitteessa 3 vuoden takuun (koskee kaikkia valmistusvirheitä) loppumispäivämäärä lasketaan syötetyn ostopäivämäärän mukaisesti (varmistetaan tarvittaessa kuitista). Ohjelma laskee tuotteen viimeisen käyttöpäivämäärän määrittelemäsi käyttöintensiteetin mukaan. Jokaisen PPE:n tarkistuspäivämäärä ilmoitetaan sinulle postitse (voit itse valita tarkistustiheyden) tai sitten ohjelma kertoo sen sinulle tarvittaessa. Ohjelma on todellinen turvallisuusrekisteri jonka avulla saat kattavan kuvan varastostasi ja sen tilasta keskitetyssä muodossa. Sen avulla voit tulostaa tilastoja ja tarkistaa raportteja säännöllisesti. Security Pack Security Pack on kansio joka sisältää CD:n ja DVD:n. Niillä esitellään köysien tutkimista, tarkastusta ja huoltoa. Sen mukana tulee hyvin kattava kansio joka sisältää turvallisuus-rekistereitä, käsikirjan, elinkaaritiedot ja esimerkkejä eri tyyppisistä kulumisista. 4

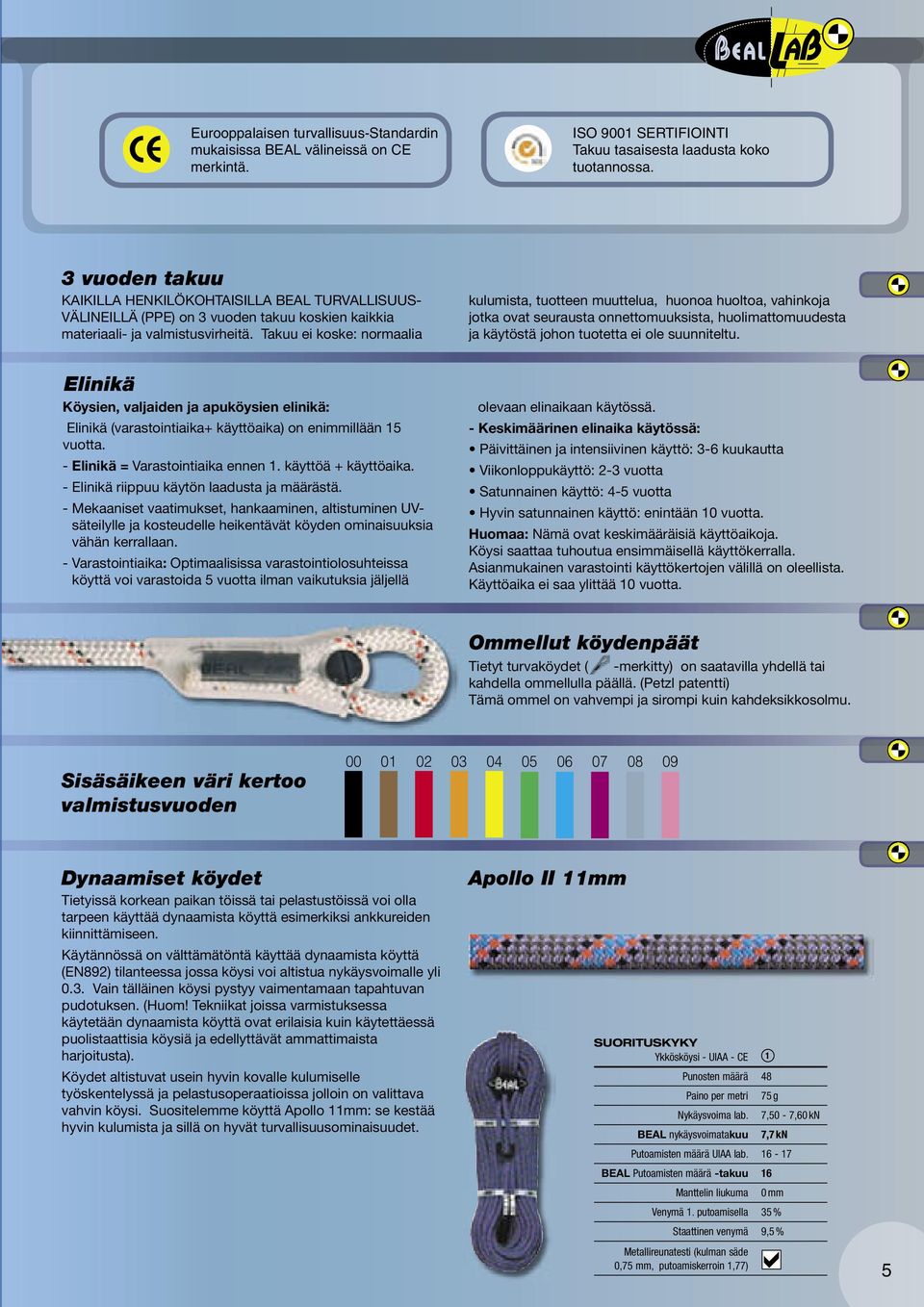

5 Eurooppalaisen turvallisuus-standardin mukaisissa BEAL välineissä on CE merkintä. ISO 9001 SERTIFIOINTI Takuu tasaisesta laadusta koko tuotannossa. 3 vuoden takuu KAIKILLA HKILÖKOHTAISILLA BEAL TURVALLISUUS- VÄLINEILLÄ (PPE) on 3 vuoden takuu koskien kaikkia materiaali- ja valmistusvirheitä. Takuu ei koske: normaalia kulumista, tuotteen muuttelua, huonoa huoltoa, vahinkoja jotka ovat seurausta onnettomuuksista, huolimattomuudesta ja käytöstä johon tuotetta ei ole suunniteltu. Elinikä Köysien, valjaiden ja apuköysien elinikä: Elinikä (varastointiaika+ käyttöaika) on enimmillään 15 vuotta. - Elinikä = Varastointiaika ennen 1. käyttöä + käyttöaika. - Elinikä riippuu käytön laadusta ja määrästä. - Mekaaniset vaatimukset, hankaaminen, altistuminen UVsäteilylle ja kosteudelle heikentävät köyden ominaisuuksia vähän kerrallaan. - Varastointiaika: Optimaalisissa varastointiolosuhteissa köyttä voi varastoida 5 vuotta ilman vaikutuksia jäljellä olevaan elinaikaan käytössä. - Keskimäärinen elinaika käytössä: Päivittäinen ja intensiivinen käyttö: 3-6 kuukautta Viikonloppukäyttö: 2-3 vuotta Satunnainen käyttö: 4-5 vuotta Hyvin satunnainen käyttö: enintään 10 vuotta. Huomaa: Nämä ovat keskimääräisiä käyttöaikoja. Köysi saattaa tuhoutua ensimmäisellä käyttökerralla. Asianmukainen varastointi käyttökertojen välillä on oleellista. Käyttöaika ei saa ylittää 10 vuotta. Ommellut köydenpäät Tietyt turvaköydet ( -merkitty) on saatavilla yhdellä tai kahdella ommellulla päällä. (Petzl patentti) Tämä ommel on vahvempi ja sirompi kuin kahdeksikkosolmu. Sisäsäikeen väri kertoo valmistusvuoden Dynaamiset köydet Tietyissä korkean paikan töissä tai pelastustöissä voi olla tarpeen käyttää dynaamista köyttä esimerkiksi ankkureiden kiinnittämiseen. Käytännössä on välttämätöntä käyttää dynaamista köyttä (892) tilanteessa jossa köysi voi altistua nykäysvoimalle yli 0.3. Vain tälläinen köysi pystyy vaimentamaan tapahtuvan pudotuksen. (Huom! Tekniikat joissa varmistuksessa käytetään dynaamista köyttä ovat erilaisia kuin käytettäessä puolistaattisia köysiä ja edellyttävät ammattimaista harjoitusta). Köydet altistuvat usein hyvin kovalle kulumiselle työskentelyssä ja pelastusoperaatioissa jolloin on valittava vahvin köysi. Suositelemme köyttä Apollo 11mm: se kestää hyvin kulumista ja sillä on hyvät turvallisuusominaisuudet. Apollo II 11mm SUORITUSKYKY Ykkösköysi - UIAA - CE 1 Punosten määrä 48 Paino per metri 75 g Nykäysvoima lab. 7,50-7,60 kn BEAL nykäysvoimatakuu 7,7 kn Putoamisten määrä UIAA lab BEAL Putoamisten määrä -takuu 16 Manttelin liukuma 0 mm Venymä 1. putoamisella 35 % Staattinen venymä 9,5 % Metallireunatesti (kulman säde 0,75 mm, putoamiskerroin 1,77) 5

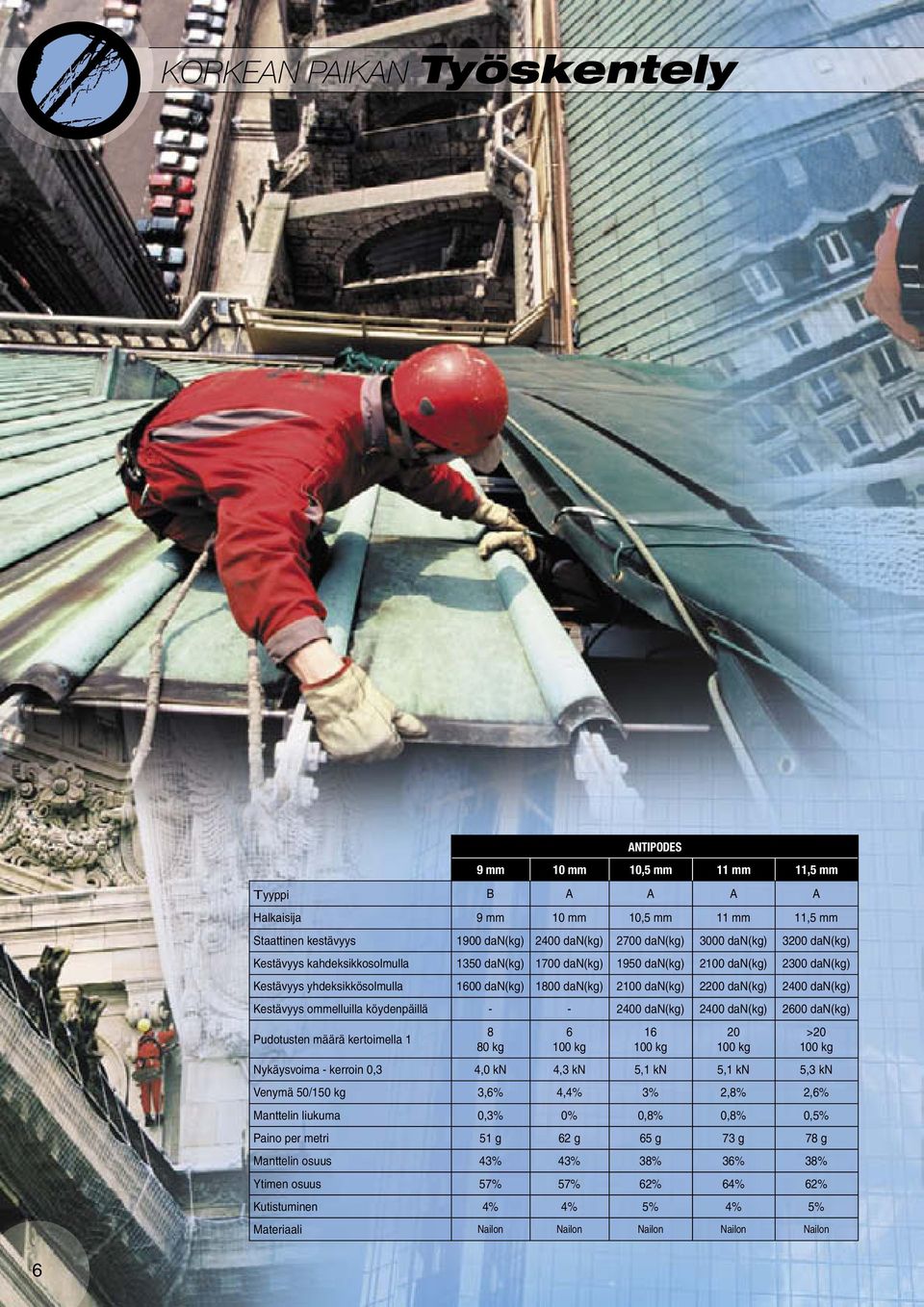

6 KORKEAN PAIKAN Työskentely ANTIPODES 9 mm 10 mm 10,5 mm 11,5 mm Tyyppi B A A A A Halkaisija 9 mm 10 mm 10,5 mm 11,5 mm Staattinen kestävyys 1900 dan(kg) 2400 dan(kg) 2700 dan(kg) 3000 dan(kg) 3200 dan(kg) Kestävyys kahdeksikkosolmulla 1350 dan(kg) 1700 dan(kg) 1950 dan(kg) 2100 dan(kg) 2300 dan(kg) Kestävyys yhdeksikkösolmulla 1600 dan(kg) 1800 dan(kg) 2100 dan(kg) 2200 dan(kg) 2400 dan(kg) Kestävyys ommelluilla köydenpäillä dan(kg) 2400 dan(kg) 2600 dan(kg) Pudotusten määrä kertoimella kg >20 Nykäysvoima - kerroin 0,3 4,0 kn 4,3 kn 5,1 kn 5,1 kn 5,3 kn Venymä 50/150 kg 3,6% 4,4% 3% 2,8% 2,6% Manttelin liukuma 0,3% 0% 0,8% 0,8% 0,5% Paino per metri 51 g 62 g 65 g 73 g 78 g Manttelin osuus 43% 43% 38% 36% 38% Ytimen osuus 57% 57% 62% 64% 62% Kutistuminen 4% 4% 5% 4% 5% Materiaali Nailon Nailon Nailon Nailon Nailon 6

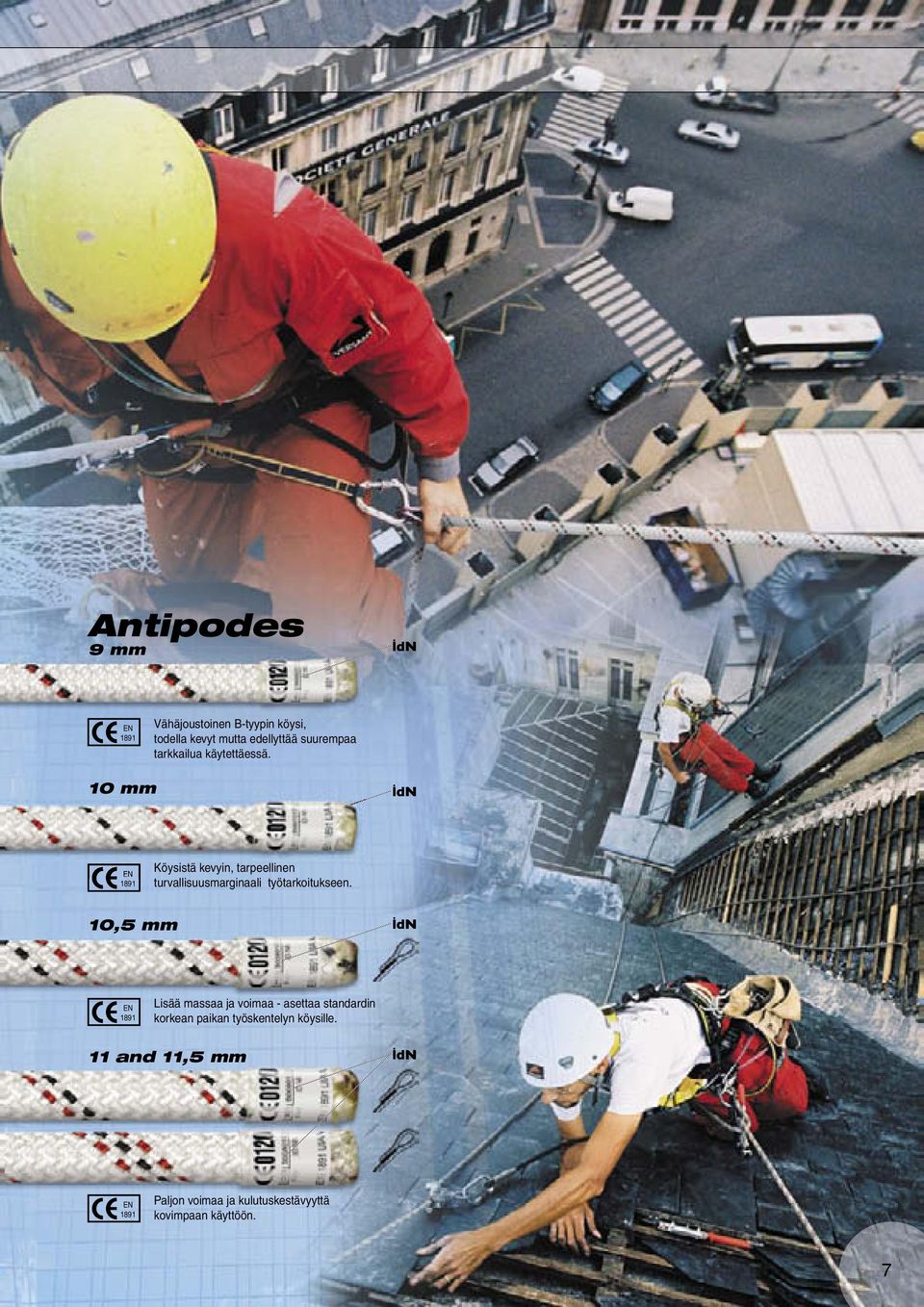

7 Antipodes 9 mm Vähäjoustoinen B-tyypin köysi, todella kevyt mutta edellyttää suurempaa tarkkailua käytettäessä. 10 mm Köysistä kevyin, tarpeellinen turvallisuusmarginaali työtarkoitukseen. 10,5 mm Lisää massaa ja voimaa - asettaa standardin korkean paikan työskentelyn köysille. 11 and 11,5 mm Paljon voimaa ja kulutuskestävyyttä kovimpaan käyttöön. 7

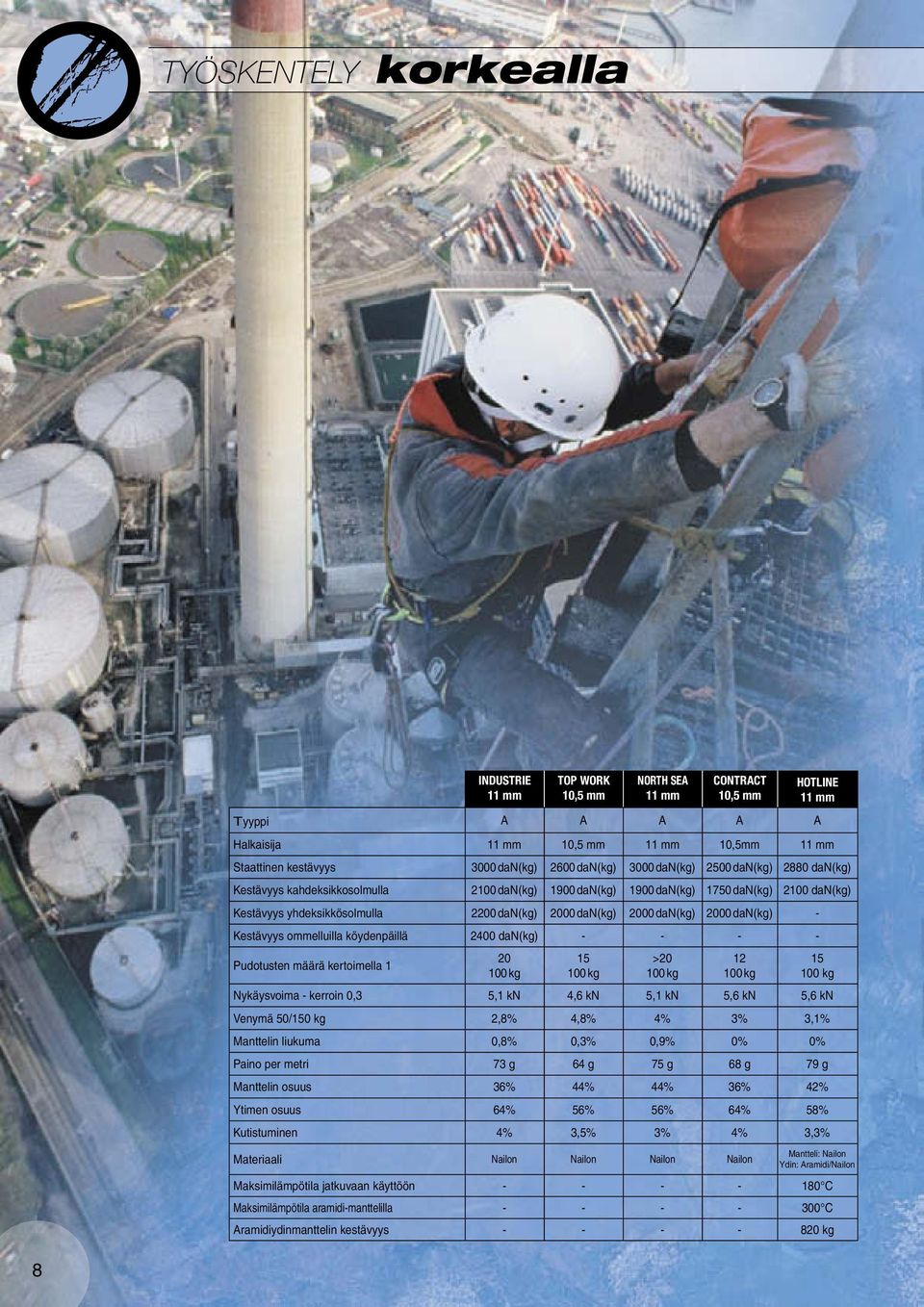

8 TYÖSKTELY korkealla INDUSTRIE TOP WORK 10,5 mm NORTH SEA CONTRACT 10,5 mm Tyyppi A A A A A HOTLINE Halkaisija 10,5 mm 10,5mm Staattinen kestävyys 3000 dan(kg) 2600 dan(kg) 3000 dan(kg) 2500 dan(kg) 2880 dan(kg) Kestävyys kahdeksikkosolmulla 2100 dan(kg) 1900 dan(kg) 1900 dan(kg) 1750 dan(kg) 2100 dan(kg) Kestävyys yhdeksikkösolmulla 2200 dan(kg) 2000 dan(kg) 2000 dan(kg) 2000 dan(kg) - Kestävyys ommelluilla köydenpäillä 2400 dan(kg) Pudotusten määrä kertoimella > Nykäysvoima - kerroin 0,3 5,1 kn 4,6 kn 5,1 kn 5,6 kn 5,6 kn Venymä 50/150 kg 2,8% 4,8% 4% 3% 3,1% Manttelin liukuma 0,8% 0,3% 0,9% 0% 0% Paino per metri 73 g 64 g 75 g 68 g 79 g Manttelin osuus 36% 44% 44% 36% 42% Ytimen osuus 64% 56% 56% 64% 58% Kutistuminen 4% 3,5% 3% 4% 3,3% Materiaali Nailon Nailon Nailon Nailon Mantteli: Nailon Ydin: Aramidi/Nailon Maksimilämpötila jatkuvaan käyttöön C Maksimilämpötila aramidi-manttelilla C Aramidiydinmanttelin kestävyys kg 8

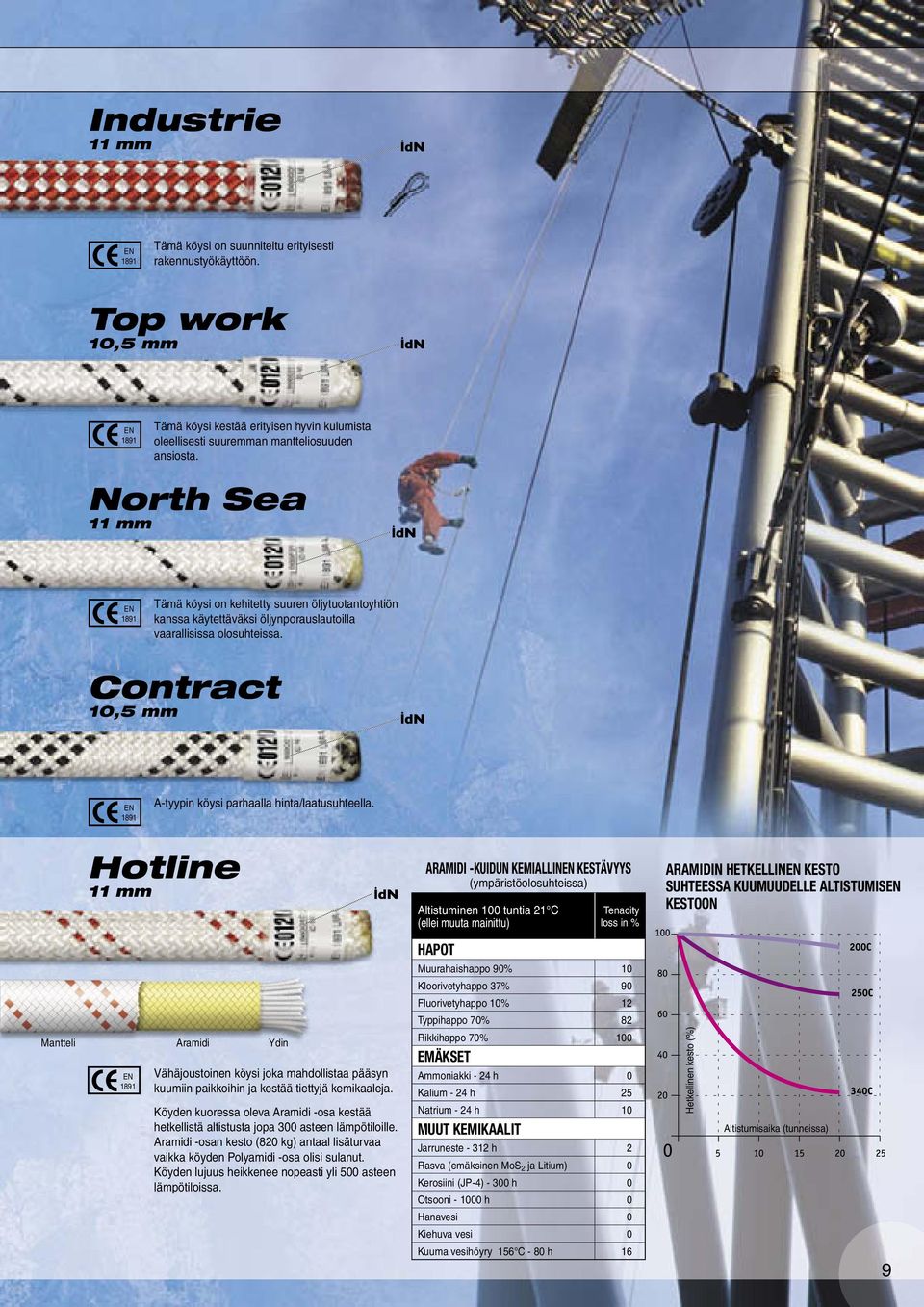

9 Industrie Tämä köysi on suunniteltu erityisesti rakennustyökäyttöön. Top work 10,5 mm Tämä köysi kestää erityisen hyvin kulumista oleellisesti suuremman mantteliosuuden ansiosta. North Sea Tämä köysi on kehitetty suuren öljytuotantoyhtiön kanssa käytettäväksi öljynporauslautoilla vaarallisissa olosuhteissa. Contract 10,5 mm A-tyypin köysi parhaalla hinta/laatusuhteella. Hotline ARAMIDI -KUIDUN KEMIALLIN KESTÄVYYS (ympäristöolosuhteissa) Altistuminen 100 tuntia 21 C (ellei muuta mainittu) Tenacity loss in % ARAMIDIN HETKELLIN KESTO SUHTEESSA KUUMUUDELLE ALTISTUMIS KESTOON HAPOT Muurahaishappo 90% 10 Kloorivetyhappo 37% 90 Fluorivetyhappo 10% 12 Typpihappo 70% 82 Mantteli Aramidi Ydin Vähäjoustoinen köysi joka mahdollistaa pääsyn kuumiin paikkoihin ja kestää tiettyjä kemikaaleja. Köyden kuoressa oleva Aramidi -osa kestää hetkellistä altistusta jopa 300 asteen lämpötiloille. Aramidi -osan kesto (820 kg) antaal lisäturvaa vaikka köyden Polyamidi -osa olisi sulanut. Köyden lujuus heikkenee nopeasti yli 500 asteen lämpötiloissa. Rikkihappo 70% 100 EMÄKSET Ammoniakki - 24 h 0 Kalium - 24 h 25 Natrium - 24 h 10 MUUT KEMIKAALIT Jarruneste h 2 Rasva (emäksinen MoS 2 ja Litium) 0 Kerosiini (JP-4) h 0 Otsooni h 0 Hetkellinen kesto (%) Altistumisaika (tunneissa) Hanavesi 0 Kiehuva vesi 0 Kuuma vesihöyry 156 C - 80 h 16 9

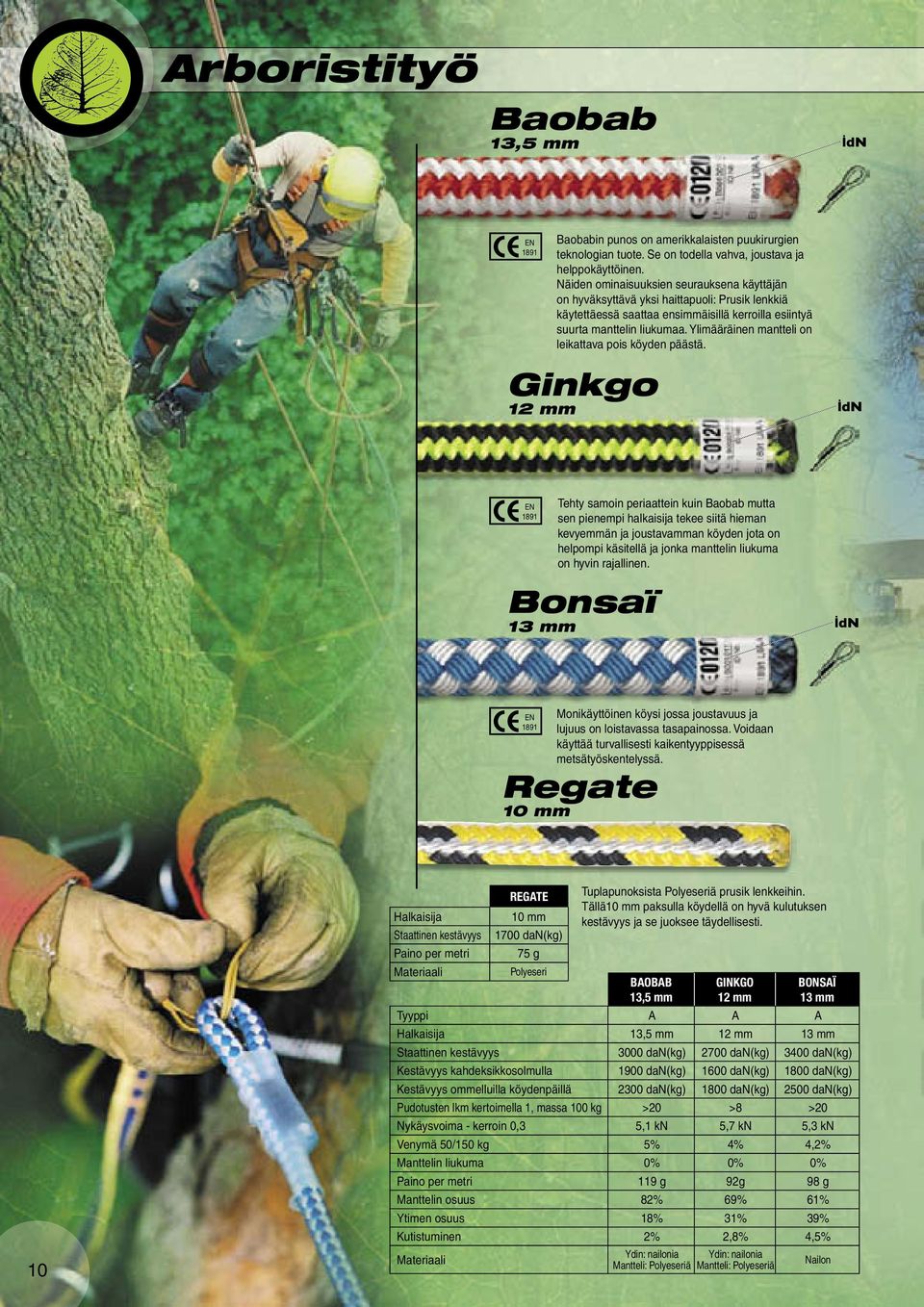

10 Arboristityö Baobab 13,5 mm Baobabin punos on amerikkalaisten puukirurgien teknologian tuote. Se on todella vahva, joustava ja helppokäyttöinen. Näiden ominaisuuksien seurauksena käyttäjän on hyväksyttävä yksi haittapuoli: Prusik lenkkiä käytettäessä saattaa ensimmäisillä kerroilla esiintyä suurta manttelin liukumaa. Ylimääräinen mantteli on leikattava pois köyden päästä. Ginkgo 12 mm Tehty samoin periaattein kuin Baobab mutta sen pienempi halkaisija tekee siitä hieman kevyemmän ja joustavamman köyden jota on helpompi käsitellä ja jonka manttelin liukuma on hyvin rajallinen. Bonsaï 13 mm Monikäyttöinen köysi jossa joustavuus ja lujuus on loistavassa tasapainossa. Voidaan käyttää turvallisesti kaikentyyppisessä metsätyöskentelyssä. Regate 10 mm 10 Halkaisija Staattinen kestävyys Paino per metri Materiaali REGATE 10 mm 1700 dan(kg) 75 g Polyeseri Tuplapunoksista Polyeseriä prusik lenkkeihin. Tällä10 mm paksulla köydellä on hyvä kulutuksen kestävyys ja se juoksee täydellisesti. BAOBAB 13,5 mm GINKGO 12 mm BONSAÏ 13 mm Tyyppi A A A Halkaisija 13,5 mm 12 mm 13 mm Staattinen kestävyys 3000 dan(kg) 2700 dan(kg) 3400 dan(kg) Kestävyys kahdeksikkosolmulla 1900 dan(kg) 1600 dan(kg) 1800 dan(kg) Kestävyys ommelluilla köydenpäillä 2300 dan(kg) 1800 dan(kg) 2500 dan(kg) Pudotusten lkm kertoimella 1, massa >20 >8 >20 Nykäysvoima - kerroin 0,3 5,1 kn 5,7 kn 5,3 kn Venymä 50/150 kg 5% 4% 4,2% Manttelin liukuma 0% 0% 0% Paino per metri 119 g 92g 98 g Manttelin osuus 82% 69% 61% Ytimen osuus 18% 31% 39% Kutistuminen 2% 2,8% 4,5% Ydin: nailonia Ydin: nailonia Materiaali Mantteli: Polyeseriä Mantteli: Polyeseriä Nailon

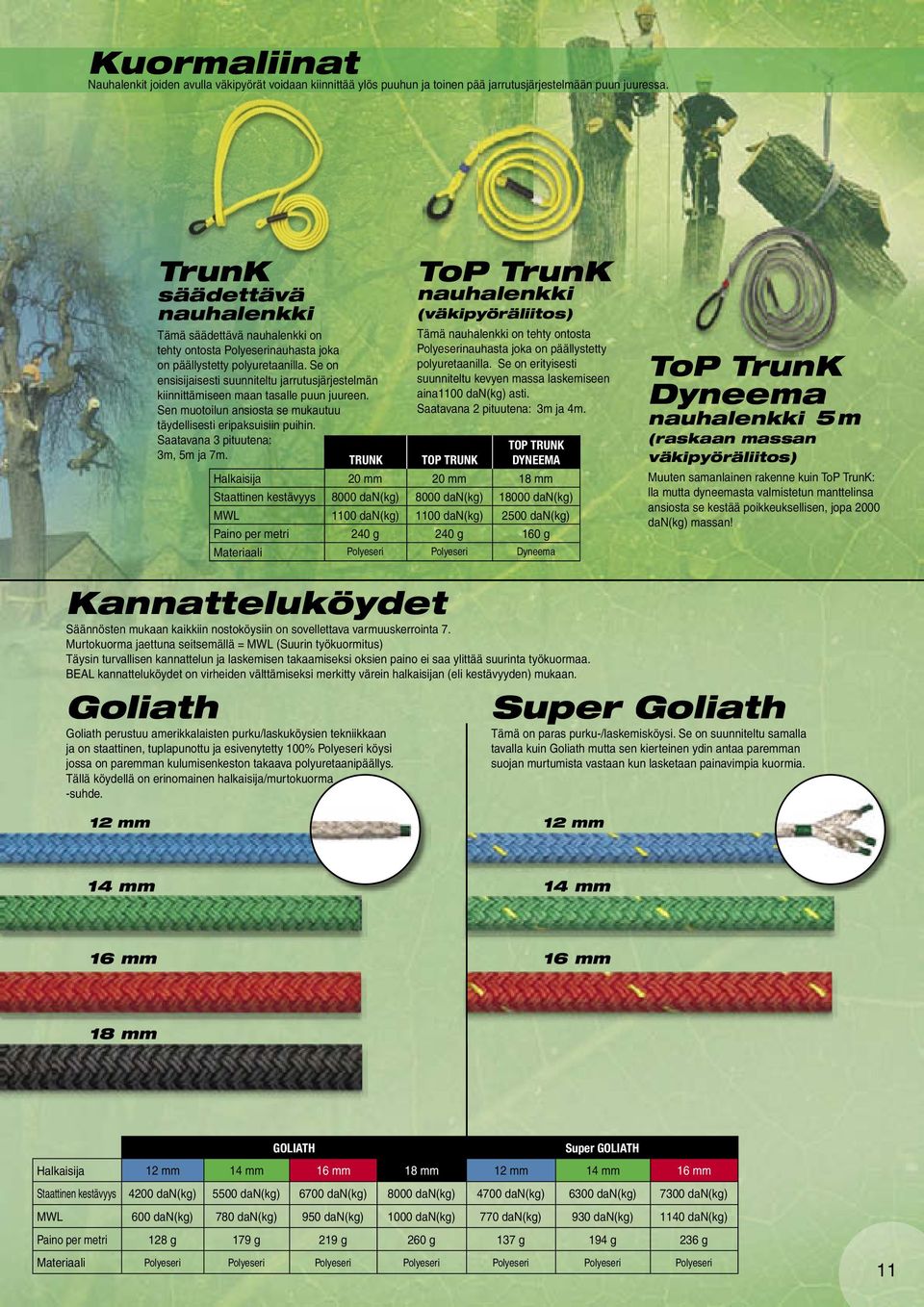

11 Kuormaliinat Nauhalenkit joiden avulla väkipyörät voidaan kiinnittää ylös puuhun ja toinen pää jarrutusjärjestelmään puun juuressa. TrunK säädettävä nauhalenkki Tämä säädettävä nauhalenkki on tehty ontosta Polyeserinauhasta joka on päällystetty polyuretaanilla. Se on ensisijaisesti suunniteltu jarrutusjärjestelmän kiinnittämiseen maan tasalle puun juureen. Sen muotoilun ansiosta se mukautuu täydellisesti eripaksuisiin puihin. Saatavana 3 pituutena: ToP TrunK nauhalenkki (väkipyöräliitos) Tämä nauhalenkki on tehty ontosta Polyeserinauhasta joka on päällystetty polyuretaanilla. Se on erityisesti suunniteltu kevyen massa laskemiseen aina1100 dan(kg) asti. Saatavana 2 pituutena: 3m ja 4m. 3m, 5m ja 7m. TOP TRUNK TRUNK TOP TRUNK DYNEEMA Halkaisija 20 mm 20 mm 18 mm Staattinen kestävyys 8000 dan(kg) 8000 dan(kg) dan(kg) MWL 1100 dan(kg) 1100 dan(kg) 2500 dan(kg) Paino per metri 240 g 240 g 160 g Materiaali Polyeseri Polyeseri Dyneema ToP TrunK Dyneema nauhalenkki 5 m (raskaan massan väkipyöräliitos) Muuten samanlainen rakenne kuin ToP TrunK: lla mutta dyneemasta valmistetun manttelinsa ansiosta se kestää poikkeuksellisen, jopa 2000 dan(kg) massan! Kannatteluköydet Säännösten mukaan kaikkiin nostoköysiin on sovellettava varmuuskerrointa 7. Murtokuorma jaettuna seitsemällä = MWL (Suurin työkuormitus) Täysin turvallisen kannattelun ja laskemisen takaamiseksi oksien paino ei saa ylittää suurinta työkuormaa. BEAL kannatteluköydet on virheiden välttämiseksi merkitty värein halkaisijan (eli kestävyyden) mukaan. Goliath Goliath perustuu amerikkalaisten purku/laskuköysien tekniikkaan ja on staattinen, tuplapunottu ja esivenytetty 100% Polyeseri köysi jossa on paremman kulumisenkeston takaava polyuretaanipäällys. Tällä köydellä on erinomainen halkaisija/murtokuorma -suhde. 12 mm 12 mm Super Goliath Tämä on paras purku-/laskemisköysi. Se on suunniteltu samalla tavalla kuin Goliath mutta sen kierteinen ydin antaa paremman suojan murtumista vastaan kun lasketaan painavimpia kuormia. 14 mm 14 mm 16 mm 16 mm 18 mm GOLIATH Super GOLIATH Halkaisija 12 mm 14 mm 16 mm 18 mm 12 mm 14 mm 16 mm Staattinen kestävyys 4200 dan(kg) 5500 dan(kg) 6700 dan(kg) 8000 dan(kg) 4700 dan(kg) 6300 dan(kg) 7300 dan(kg) MWL 600 dan(kg) 780 dan(kg) 950 dan(kg) 1000 dan(kg) 770 dan(kg) 930 dan(kg) 1140 dan(kg) Paino per metri 128 g 179 g 219 g 260 g 137 g 194 g 236 g Materiaali Polyeseri Polyeseri Polyeseri Polyeseri Polyeseri Polyeseri Polyeseri 11

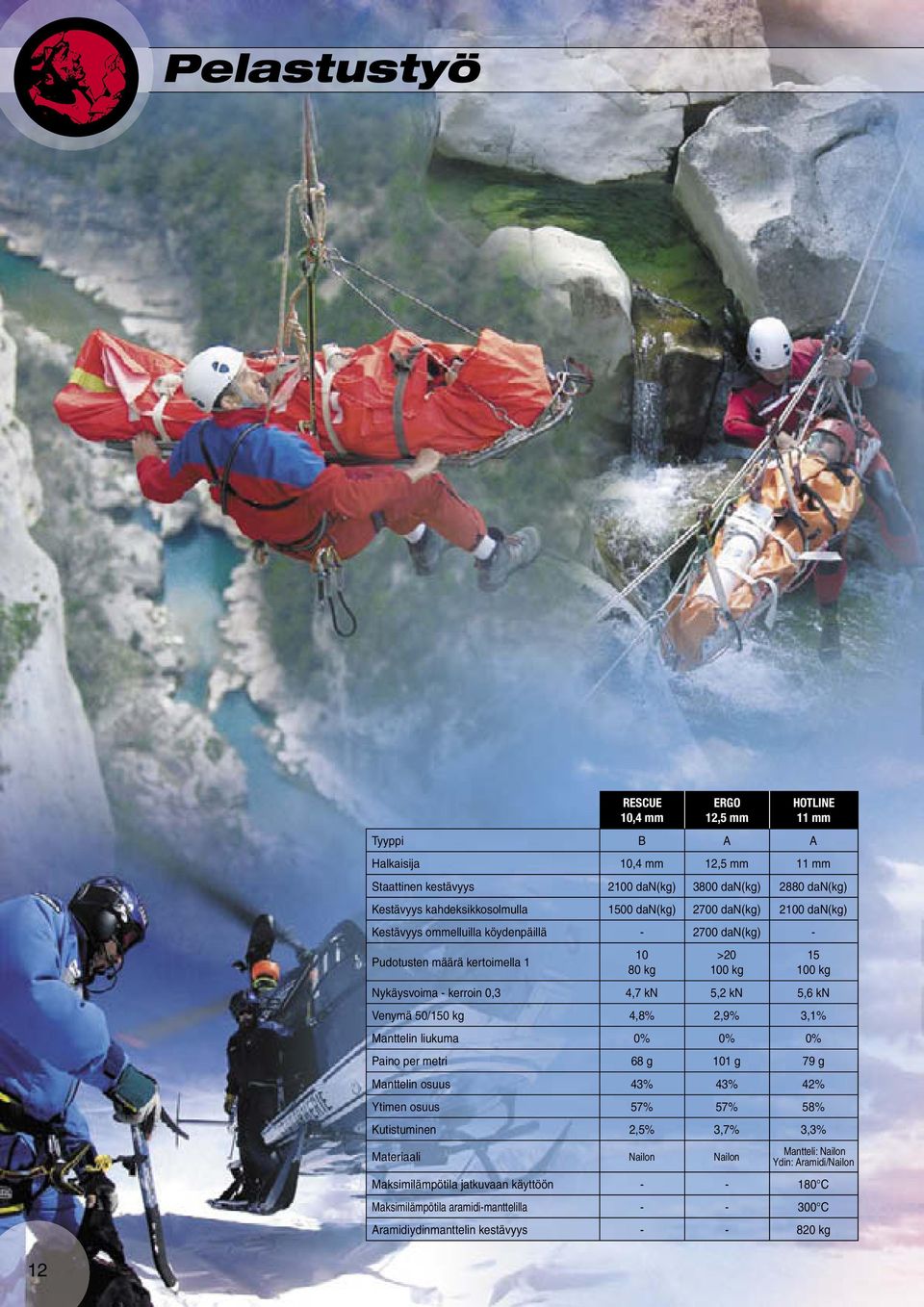

12 Pelastustyö RESCUE 10,4 mm ERGO 12,5 mm HOTLINE Tyyppi B A A Halkaisija 10,4 mm 12,5 mm Staattinen kestävyys 2100 dan(kg) 3800 dan(kg) 2880 dan(kg) Kestävyys kahdeksikkosolmulla 1500 dan(kg) 2700 dan(kg) 2100 dan(kg) Kestävyys ommelluilla köydenpäillä dan(kg) - Pudotusten määrä kertoimella kg >20 15 Nykäysvoima - kerroin 0,3 4,7 kn 5,2 kn 5,6 kn Venymä 50/150 kg 4,8% 2,9% 3,1% Manttelin liukuma 0% 0% 0% Paino per metri 68 g 101 g 79 g Manttelin osuus 43% 43% 42% Ytimen osuus 57% 57% 58% Kutistuminen 2,5% 3,7% 3,3% Materiaali Nailon Nailon Mantteli: Nailon Ydin: Aramidi/Nailon Maksimilämpötila jatkuvaan käyttöön C Maksimilämpötila aramidi-manttelilla C Aramidiydinmanttelin kestävyys kg 12

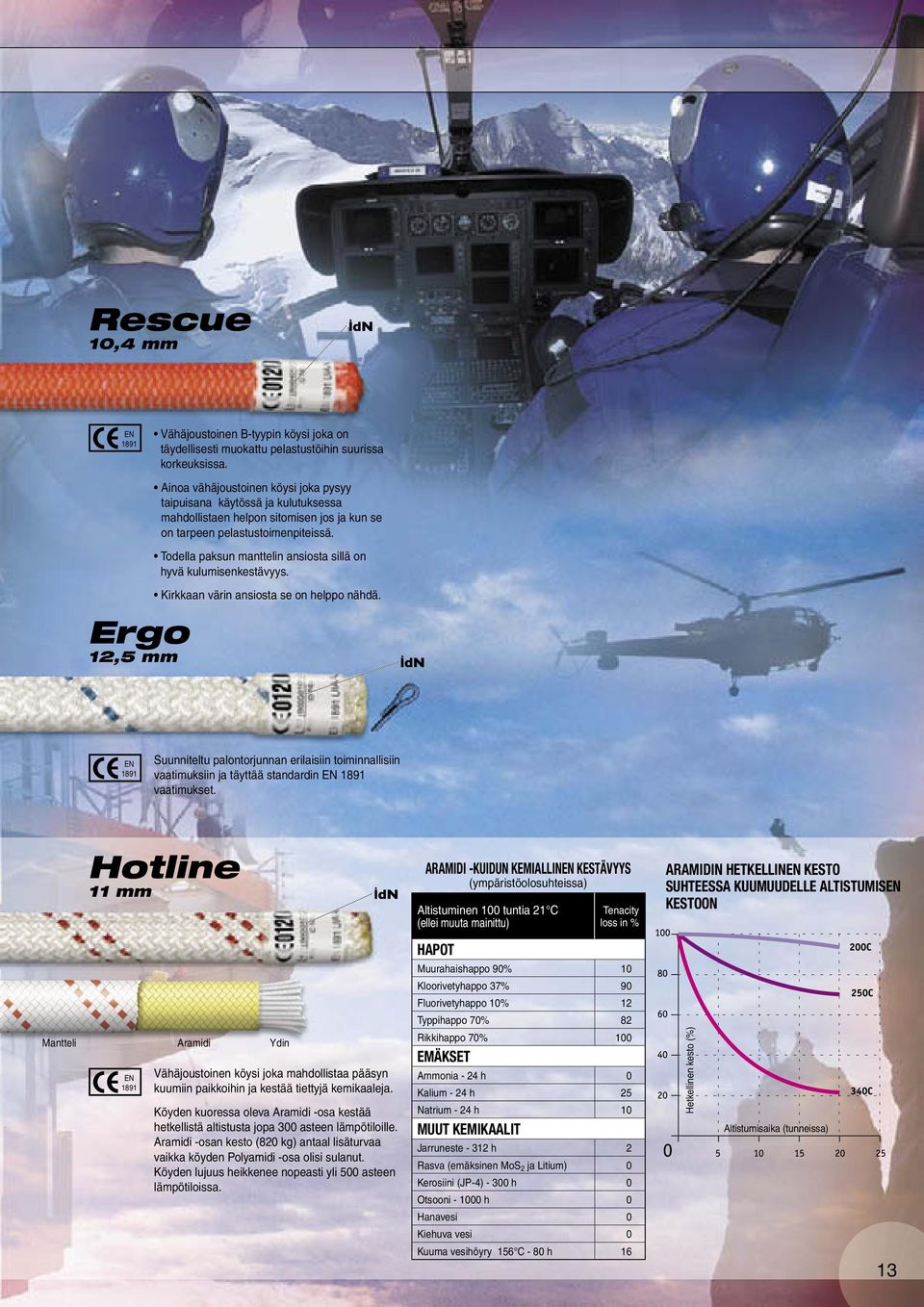

13 Rescue 10,4 mm Vähäjoustoinen B-tyypin köysi joka on täydellisesti muokattu pelastustöihin suurissa korkeuksissa. Ergo 12,5 mm Ainoa vähäjoustoinen köysi joka pysyy taipuisana käytössä ja kulutuksessa mahdollistaen helpon sitomisen jos ja kun se on tarpeen pelastustoimenpiteissä. Todella paksun manttelin ansiosta sillä on hyvä kulumisenkestävyys. Kirkkaan värin ansiosta se on helppo nähdä. Suunniteltu palontorjunnan erilaisiin toiminnallisiin vaatimuksiin ja täyttää standardin vaatimukset. Hotline ARAMIDI -KUIDUN KEMIALLIN KESTÄVYYS (ympäristöolosuhteissa) Altistuminen 100 tuntia 21 C (ellei muuta mainittu) Tenacity loss in % ARAMIDIN HETKELLIN KESTO SUHTEESSA KUUMUUDELLE ALTISTUMIS KESTOON HAPOT Muurahaishappo 90% 10 Kloorivetyhappo 37% 90 Fluorivetyhappo 10% 12 Typpihappo 70% 82 Mantteli Aramidi Ydin Vähäjoustoinen köysi joka mahdollistaa pääsyn kuumiin paikkoihin ja kestää tiettyjä kemikaaleja. Köyden kuoressa oleva Aramidi -osa kestää hetkellistä altistusta jopa 300 asteen lämpötiloille. Aramidi -osan kesto (820 kg) antaal lisäturvaa vaikka köyden Polyamidi -osa olisi sulanut. Köyden lujuus heikkenee nopeasti yli 500 asteen lämpötiloissa. Rikkihappo 70% 100 EMÄKSET Ammonia - 24 h 0 Kalium - 24 h 25 Natrium - 24 h 10 MUUT KEMIKAALIT Jarruneste h 2 Rasva (emäksinen MoS 2 ja Litium) 0 Kerosiini (JP-4) h 0 Otsooni h 0 Hetkellinen kesto (%) Altistumisaika (tunneissa) Hanavesi 0 Kiehuva vesi 0 Kuuma vesihöyry 156 C - 80 h 16 13

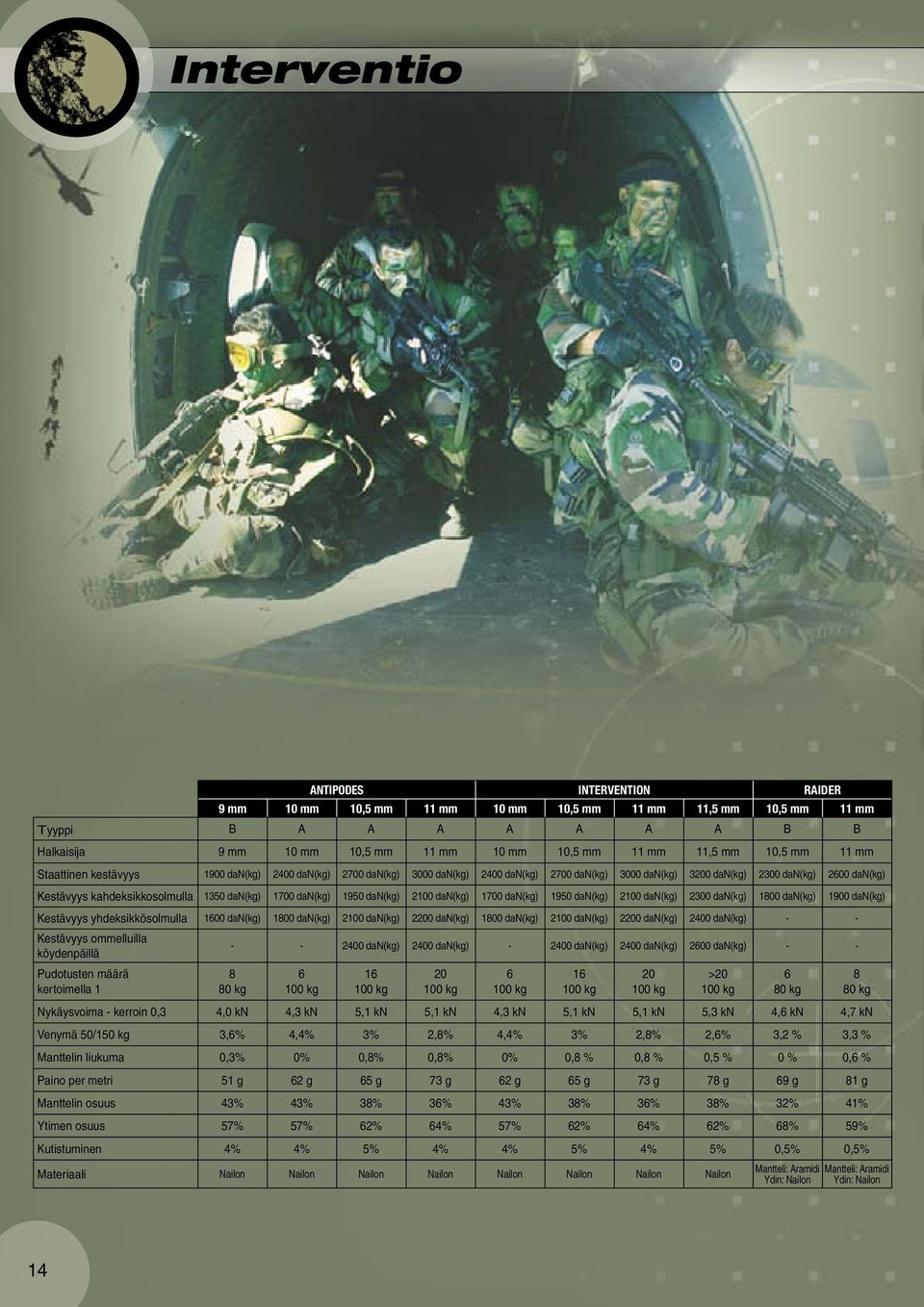

14 Interventio ANTIPODES INTERVTION RAIDER 9 mm 10 mm 10,5 mm 10 mm 10,5 mm 11,5 mm 10,5 mm Tyyppi B A A A A A A A B B Halkaisija 9 mm 10 mm 10,5 mm 10 mm 10,5 mm 11,5 mm 10,5 mm Staattinen kestävyys 1900 dan(kg) 2400 dan(kg) 2700 dan(kg) 3000 dan(kg) 2400 dan(kg) 2700 dan(kg) 3000 dan(kg) 3200 dan(kg) 2300 dan(kg) 2600 dan(kg) Kestävyys kahdeksikkosolmulla 1350 dan(kg) 1700 dan(kg) 1950 dan(kg) 2100 dan(kg) 1700 dan(kg) 1950 dan(kg) 2100 dan(kg) 2300 dan(kg) 1800 dan(kg) 1900 dan(kg) Kestävyys yhdeksikkösolmulla 1600 dan(kg) 1800 dan(kg) 2100 dan(kg) 2200 dan(kg) 1800 dan(kg) 2100 dan(kg) 2200 dan(kg) 2400 dan(kg) - - Kestävyys ommelluilla köydenpäillä Pudotusten määrä kertoimella dan(kg) 2400 dan(kg) dan(kg) 2400 dan(kg) 2600 dan(kg) kg Nykäysvoima - kerroin 0,3 4,0 kn 4,3 kn 5,1 kn 5,1 kn 4,3 kn 5,1 kn 5,1 kn 5,3 kn 4,6 kn 4,7 kn Venymä 50/150 kg 3,6% 4,4% 3% 2,8% 4,4% 3% 2,8% 2,6% 3,2 % 3,3 % Manttelin liukuma 0,3% 0% 0,8% 0,8% 0% 0,8 % 0,8 % 0,5 % 0 % 0,6 % Paino per metri 51 g 62 g 65 g 73 g 62 g 65 g 73 g 78 g 69 g 81 g Manttelin osuus 43% 43% 38% 36% 43% 38% 36% 38% 32% 41% Ytimen osuus 57% 57% 62% 64% 57% 62% 64% 62% 68% 59% Kutistuminen 4% 4% 5% 4% 4% 5% 4% 5% 0,5% 0,5% > kg 8 80 kg Materiaali Nailon Nailon Nailon Nailon Nailon Nailon Nailon Nailon Mantteli: Aramidi Ydin: Nailon Mantteli: Aramidi Ydin: Nailon 14

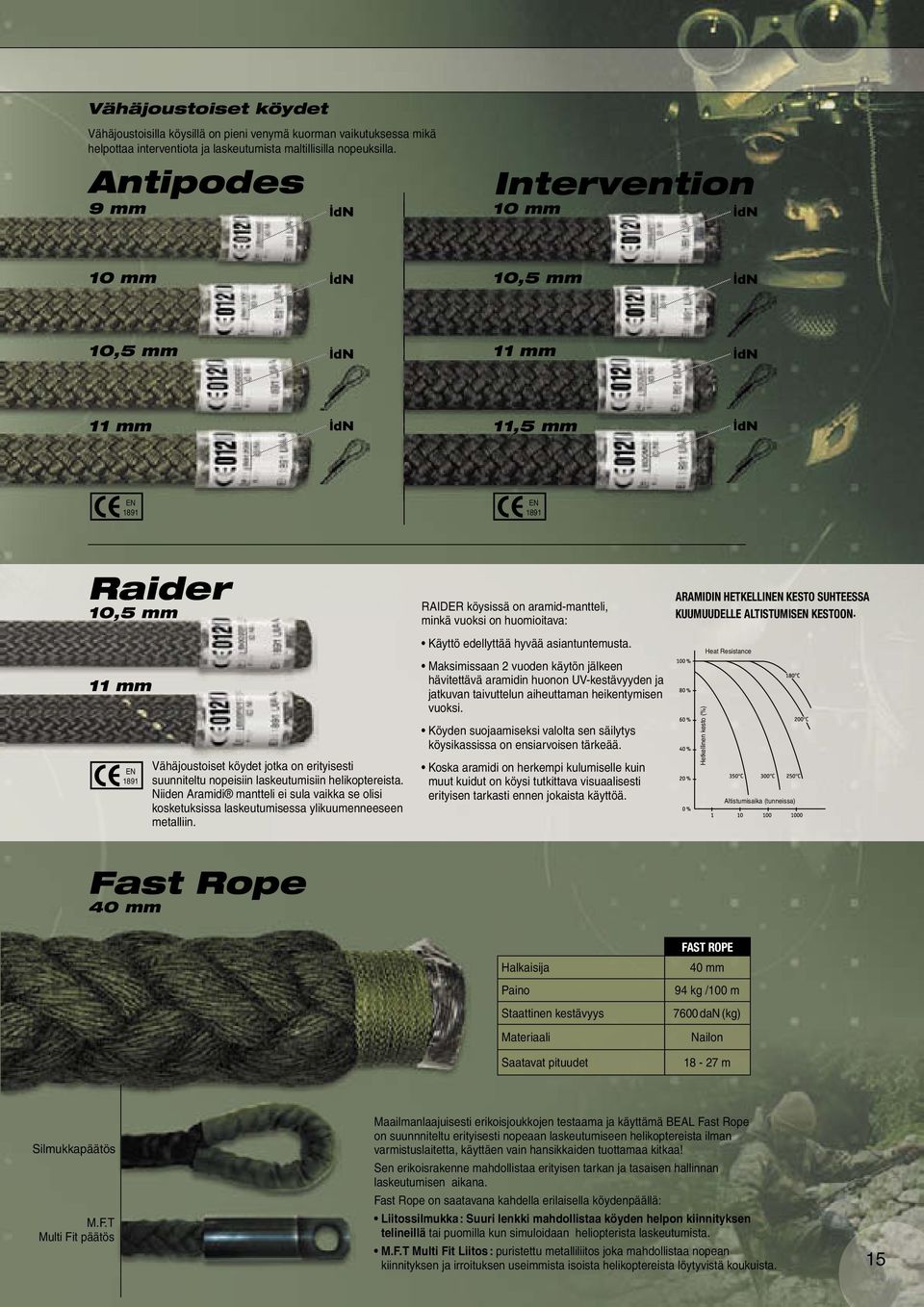

15 Vähäjoustoiset köydet Vähäjoustoisilla köysillä on pieni venymä kuorman vaikutuksessa mikä helpottaa interventiota ja laskeutumista maltillisilla nopeuksilla. Antipodes 9 mm Intervention 10 mm 10 mm 10,5 mm 10,5 mm 11,5 mm Raider 10,5 mm Vähäjoustoiset köydet jotka on erityisesti suunniteltu nopeisiin laskeutumisiin helikoptereista. Niiden Aramidi mantteli ei sula vaikka se olisi kosketuksissa laskeutumisessa ylikuumenneeseen metalliin. RAIDER köysissä on aramid-mantteli, minkä vuoksi on huomioitava: Käyttö edellyttää hyvää asiantuntemusta. Maksimissaan 2 vuoden käytön jälkeen hävitettävä aramidin huonon UV-kestävyyden ja jatkuvan taivuttelun aiheuttaman heikentymisen vuoksi. Köyden suojaamiseksi valolta sen säilytys köysikassissa on ensiarvoisen tärkeää. Koska aramidi on herkempi kulumiselle kuin muut kuidut on köysi tutkittava visuaalisesti erityisen tarkasti ennen jokaista käyttöä. ARAMIDIN HETKELLIN KESTO SUHTEESSA KUUMUUDELLE ALTISTUMIS KESTOON. Hetkellinen kesto (%) Heat Resistance Altistumisaika (tunneissa) Fast Rope 40 mm Halkaisija Paino Staattinen kestävyys Materiaali Saatavat pituudet FAST ROPE 40 mm 94 kg /100 m 7600 dan (kg) Nailon m Silmukkapäätös M.F.T Multi Fit päätös Maailmanlaajuisesti erikoisjoukkojen testaama ja käyttämä BEAL Fast Rope on suunnniteltu erityisesti nopeaan laskeutumiseen helikoptereista ilman varmistuslaitetta, käyttäen vain hansikkaiden tuottamaa kitkaa! Sen erikoisrakenne mahdollistaa erityisen tarkan ja tasaisen hallinnan laskeutumisen aikana. Fast Rope on saatavana kahdella erilaisella köydenpäällä: Liitossilmukka : Suuri lenkki mahdollistaa köyden helpon kiinnityksen telineillä tai puomilla kun simuloidaan heliopterista laskeutumista. M.F.T Multi Fit Liitos : puristettu metalliliitos joka mahdollistaa nopean kiinnityksen ja irroituksen useimmista isoista helikoptereista löytyvistä koukuista. 15

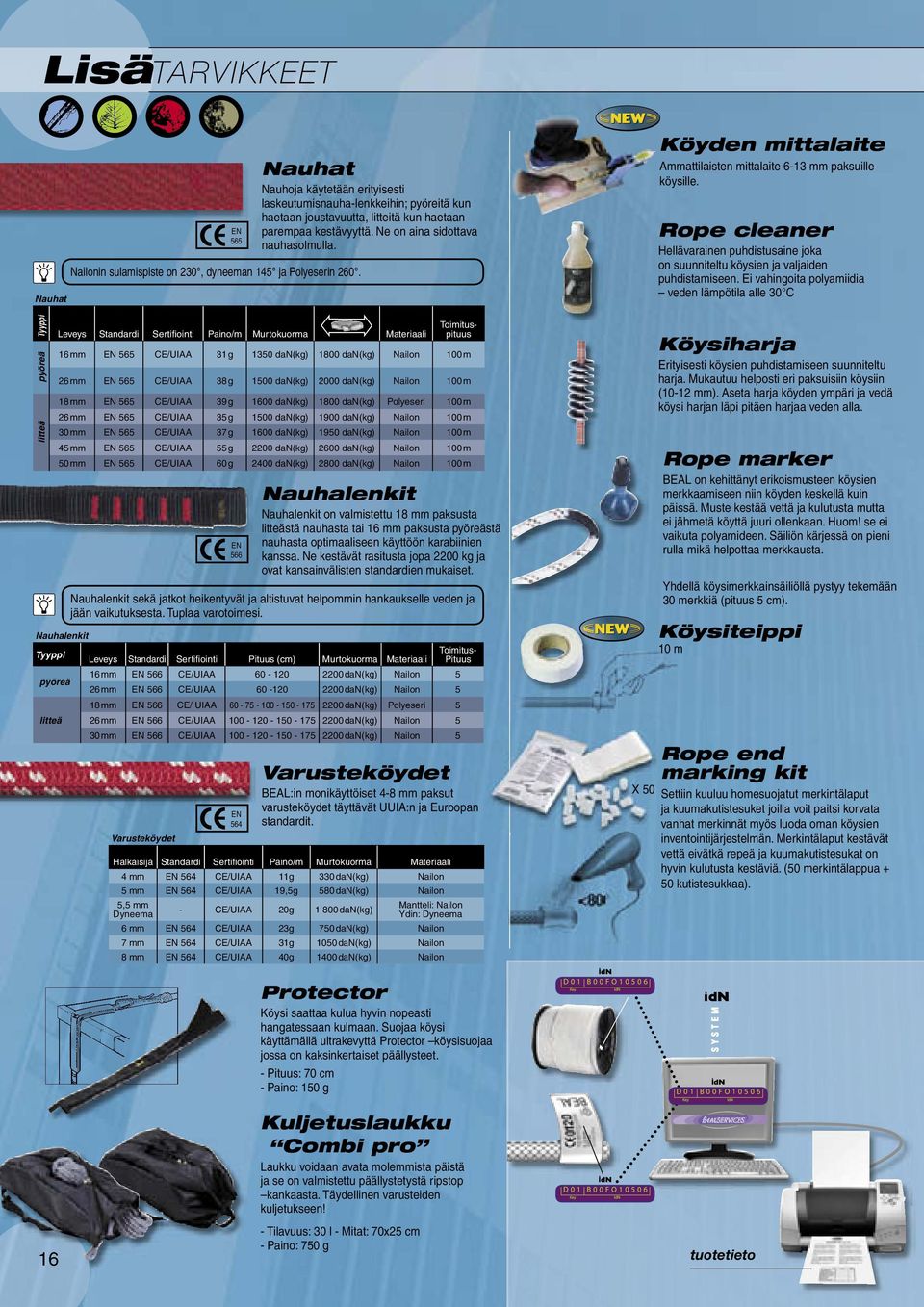

16 LisäTARVIKKEET Nauhat Tyyppi pyöreä litteä 565 Leveys Standardi Sertifi ointi Paino/m Murtokuorma Materiaali Nauhat Nailonin sulamispiste on 230, dyneeman 145 ja Polyeserin 260. Nauhoja käytetään erityisesti laskeutumisnauha-lenkkeihin; pyöreitä kun haetaan joustavuutta, litteitä kun haetaan parempaa kestävyyttä. Ne on aina sidottava nauhasolmulla. Toimituspituus 16 mm 565 CE/UIAA 31 g 1350 dan(kg) 1800 dan(kg) Nailon 100 m 26 mm 565 CE/UIAA 38 g 1500 dan(kg) 2000 dan(kg) Nailon 100 m 18 mm 565 CE/UIAA 39 g 1600 dan(kg) 1800 dan(kg) Polyeseri 100 m 26 mm 565 CE/UIAA 35 g 1500 dan(kg) 1900 dan(kg) Nailon 100 m 30 mm 565 CE/UIAA 37 g 1600 dan(kg) 1950 dan(kg) Nailon 100 m 45 mm 565 CE/UIAA 55 g 2200 dan(kg) 2600 dan(kg) Nailon 100 m 50 mm 565 CE/UIAA 60 g 2400 dan(kg) 2800 dan(kg) Nailon 100 m Varusteköydet Varusteköydet BEAL:in monikäyttöiset 4-8 mm paksut varusteköydet täyttävät UUIA:n ja Euroopan standardit. Halkaisija Standardi Sertifi ointi Paino/m Murtokuorma Materiaali 4 mm 564 CE/UIAA 11g 330 dan(kg) Nailon 5 mm 564 CE/UIAA 19,5g 580 dan(kg) Nailon 5,5 mm Dyneema Nauhalenkit Nauhalenkit on valmistettu 18 mm paksusta litteästä nauhasta tai 16 mm paksusta pyöreästä nauhasta optimaaliseen käyttöön karabiinien kanssa. Ne kestävät rasitusta jopa 2200 kg ja ovat kansainvälisten standardien mukaiset. Nauhalenkit sekä jatkot heikentyvät ja altistuvat helpommin hankaukselle veden ja jään vaikutuksesta. Tuplaa varotoimesi. Nauhalenkit Tyyppi Leveys Standardi Sertifi ointi Pituus (cm) Murtokuorma Materiaali Toimitus- Pituus pyöreä 16 mm 566 CE/UIAA dan(kg) Nailon 5 26 mm 566 CE/UIAA dan(kg) Nailon 5 18 mm 566 CE/ UIAA dan(kg) Polyeseri 5 litteä 26 mm 566 CE/UIAA dan(kg) Nailon 5 30 mm 566 CE/UIAA dan(kg) Nailon 5 - CE/UIAA 20g dan(kg) Mantteli: Nailon Ydin: Dyneema 6 mm 564 CE/UIAA 23g 750 dan(kg) Nailon 7 mm 564 CE/UIAA 31g 1050 dan(kg) Nailon 8 mm 564 CE/UIAA 40g 1400 dan(kg) Nailon X 50 Köyden mittalaite Ammattilaisten mittalaite 6-13 mm paksuille köysille. Rope cleaner Hellävarainen puhdistusaine joka on suunniteltu köysien ja valjaiden puhdistamiseen. Ei vahingoita polyamiidia veden lämpötila alle 30 C Köysiharja Erityisesti köysien puhdistamiseen suunniteltu harja. Mukautuu helposti eri paksuisiin köysiin (10-12 mm). Aseta harja köyden ympäri ja vedä köysi harjan läpi pitäen harjaa veden alla. Rope marker BEAL on kehittänyt erikoismusteen köysien merkkaamiseen niin köyden keskellä kuin päissä. Muste kestää vettä ja kulutusta mutta ei jähmetä köyttä juuri ollenkaan. Huom! se ei vaikuta polyamideen. Säiliön kärjessä on pieni rulla mikä helpottaa merkkausta. Yhdellä köysimerkkainsäiliöllä pystyy tekemään 30 merkkiä (pituus 5 cm). Köysiteippi 10 m Rope end marking kit Settiin kuuluu homesuojatut merkintälaput ja kuumakutistesuket joilla voit paitsi korvata vanhat merkinnät myös luoda oman köysien inventointijärjestelmän. Merkintälaput kestävät vettä eivätkä repeä ja kuumakutistesukat on hyvin kulutusta kestäviä. (50 merkintälappua + 50 kutistesukkaa). Protector Köysi saattaa kulua hyvin nopeasti hangatessaan kulmaan. Suojaa köysi käyttämällä ultrakevyttä Protector köysisuojaa jossa on kaksinkertaiset päällysteet. - Pituus: 70 cm - Paino: 150 g idn Kuljetuslaukku Combi pro Laukku voidaan avata molemmista päistä ja se on valmistettu päällystetystä ripstop kankaasta. Täydellinen varusteiden kuljetukseen! - Tilavuus: 30 l - Mitat: 70x25 cm - Paino: 750 g tuotetieto

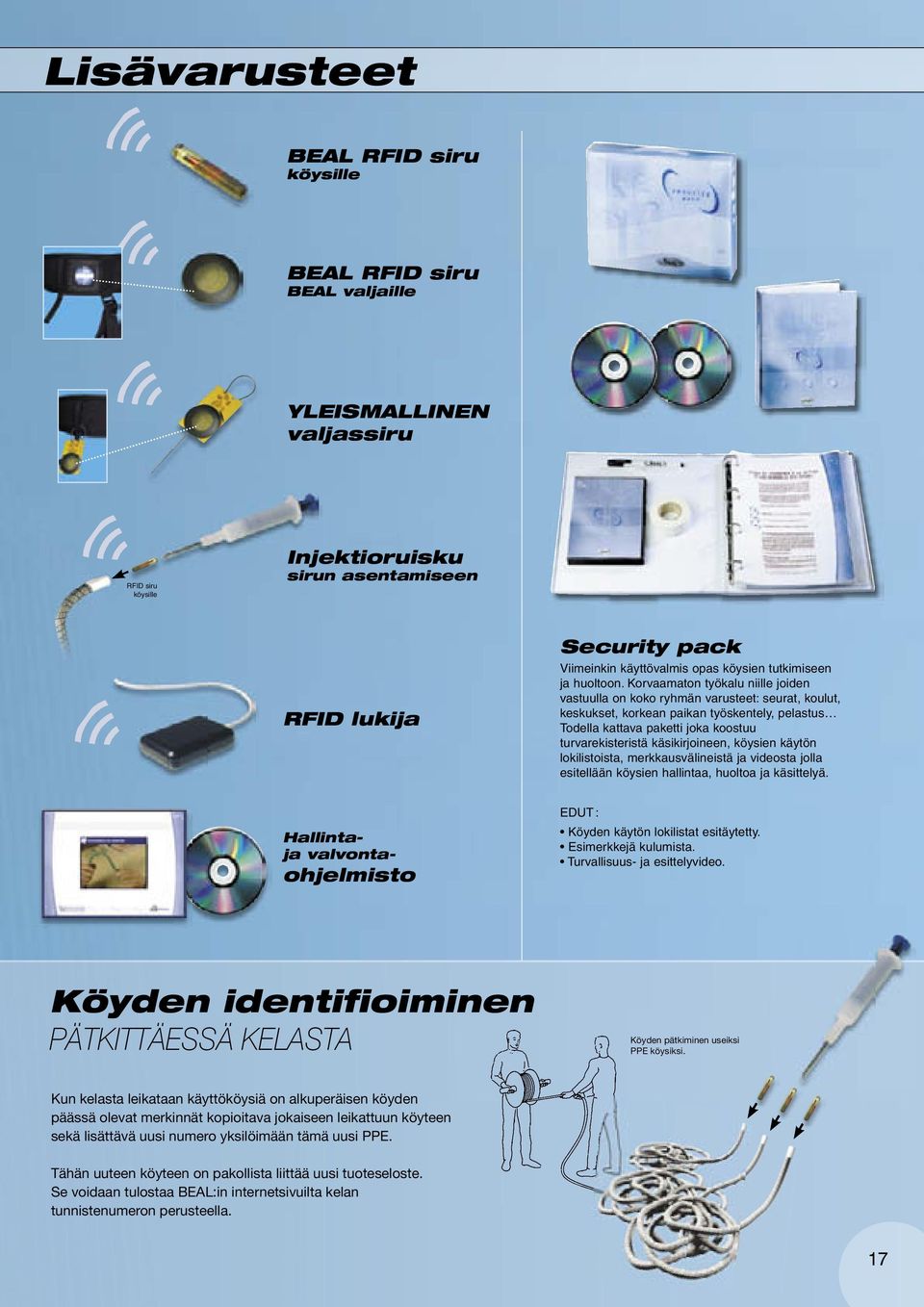

17 Lisävarusteet BEAL RFID siru köysille BEAL RFID siru BEAL valjaille YLEISMALLIN valjassiru RFID siru köysille Injektioruisku sirun asentamiseen RFID lukija Security pack Viimeinkin käyttövalmis opas köysien tutkimiseen ja huoltoon. Korvaamaton työkalu niille joiden vastuulla on koko ryhmän varusteet: seurat, koulut, keskukset, korkean paikan työskentely, pelastus Todella kattava paketti joka koostuu turvarekisteristä käsikirjoineen, köysien käytön lokilistoista, merkkausvälineistä ja videosta jolla esitellään köysien hallintaa, huoltoa ja käsittelyä. Hallintaja valvontaohjelmisto EDUT : Köyden käytön lokilistat esitäytetty. Esimerkkejä kulumista. Turvallisuus- ja esittelyvideo. Köyden identifioiminen PÄTKITTÄESSÄ KELASTA Köyden pätkiminen useiksi PPE köysiksi. Kun kelasta leikataan käyttököysiä on alkuperäisen köyden päässä olevat merkinnät kopioitava jokaiseen leikattuun köyteen sekä lisättävä uusi numero yksilöimään tämä uusi PPE. Tähän uuteen köyteen on pakollista liittää uusi tuoteseloste. Se voidaan tulostaa BEAL:in internetsivuilta kelan tunnistenumeron perusteella. 17

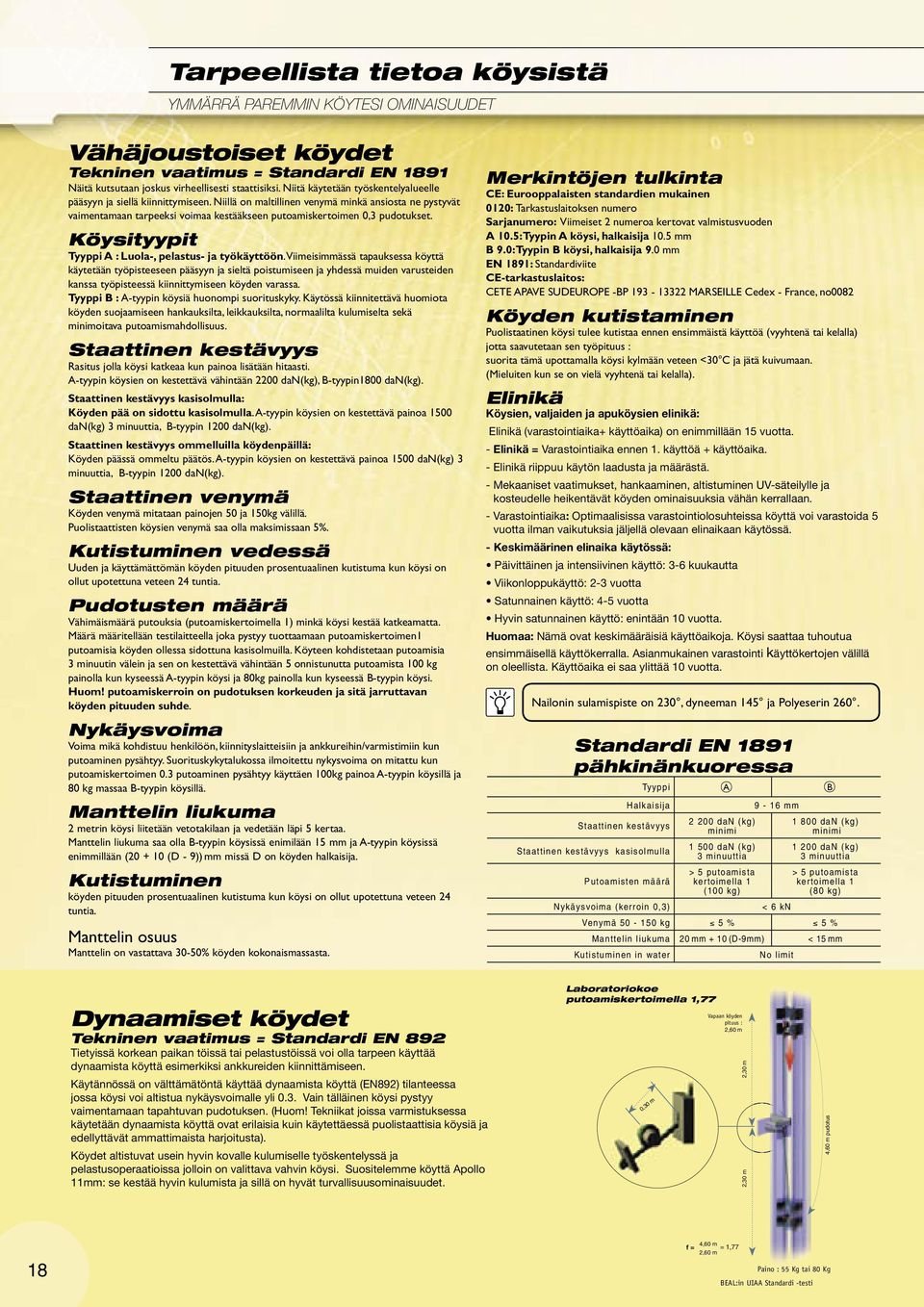

18 2,30 m 4,60 m pudotus 2,30 m Tarpeellista tietoa köysistä YMMÄRRÄ PAREMMIN KÖYTESI OMINAISUUDET Vähäjoustoiset köydet Tekninen vaatimus = Standardi Näitä kutsutaan joskus virheellisesti staattisiksi. Niitä käytetään työskentelyalueelle pääsyyn ja siellä kiinnittymiseen. Niillä on maltillinen venymä minkä ansiosta ne pystyvät vaimentamaan tarpeeksi voimaa kestääkseen putoamiskertoimen 0,3 pudotukset. Köysityypit Tyyppi A : Luola-, pelastus- ja työkäyttöön. Viimeisimmässä tapauksessa köyttä käytetään työpisteeseen pääsyyn ja sieltä poistumiseen ja yhdessä muiden varusteiden kanssa työpisteessä kiinnittymiseen köyden varassa. Tyyppi B : A-tyypin köysiä huonompi suorituskyky. Käytössä kiinnitettävä huomiota köyden suojaamiseen hankauksilta, leikkauksilta, normaalilta kulumiselta sekä minimoitava putoamismahdollisuus. Staattinen kestävyys Rasitus jolla köysi katkeaa kun painoa lisätään hitaasti. A-tyypin köysien on kestettävä vähintään 2200 dan(kg), B-tyypin1800 dan(kg). Staattinen kestävyys kasisolmulla: Köyden pää on sidottu kasisolmulla. A-tyypin köysien on kestettävä painoa 1500 dan(kg) 3 minuuttia, B-tyypin 1200 dan(kg). Staattinen kestävyys ommelluilla köydenpäillä: Köyden päässä ommeltu päätös. A-tyypin köysien on kestettävä painoa 1500 dan(kg) 3 minuuttia, B-tyypin 1200 dan(kg). Staattinen venymä Köyden venymä mitataan painojen 50 ja 150kg välillä. Puolistaattisten köysien venymä saa olla maksimissaan 5%. Kutistuminen vedessä Uuden ja käyttämättömän köyden pituuden prosentuaalinen kutistuma kun köysi on ollut upotettuna veteen 24 tuntia. Pudotusten määrä Vähimäismäärä putouksia (putoamiskertoimella 1) minkä köysi kestää katkeamatta. Määrä määritellään testilaitteella joka pystyy tuottaamaan putoamiskertoimen1 putoamisia köyden ollessa sidottuna kasisolmuilla. Köyteen kohdistetaan putoamisia 3 minuutin välein ja sen on kestettävä vähintään 5 onnistunutta putoamista painolla kun kyseessä A-tyypin köysi ja 80kg painolla kun kyseessä B-tyypin köysi. Huom! putoamiskerroin on pudotuksen korkeuden ja sitä jarruttavan köyden pituuden suhde. Nykäysvoima Voima mikä kohdistuu henkilöön, kiinnityslaitteisiin ja ankkureihin/varmistimiin kun putoaminen pysähtyy. Suorituskykytalukossa ilmoitettu nykysvoima on mitattu kun putoamiskertoimen 0.3 putoaminen pysähtyy käyttäen 100kg painoa A-tyypin köysillä ja 80 kg massaa B-tyypin köysillä. Manttelin liukuma 2 metrin köysi liitetään vetotakilaan ja vedetään läpi 5 kertaa. Manttelin liukuma saa olla B-tyypin köysissä enimilään 15 mm ja A-tyypin köysissä enimmillään ( (D - 9)) mm missä D on köyden halkaisija. Kutistuminen köyden pituuden prosentuaalinen kutistuma kun köysi on ollut upotettuna veteen 24 tuntia. Manttelin osuus Manttelin on vastattava 30-50% köyden kokonaismassasta. Merkintöjen tulkinta CE: Eurooppalaisten standardien mukainen 0120: Tarkastuslaitoksen numero Sarjanumero: Viimeiset 2 numeroa kertovat valmistusvuoden A 10.5: Tyypin A köysi, halkaisija 10.5 mm B 9.0: Tyypin B köysi, halkaisija 9.0 mm : Standardiviite CE-tarkastuslaitos: CETE APAVE SUDEUROPE -BP MARSEILLE Cedex - France, no0082 Köyden kutistaminen Puolistaatinen köysi tulee kutistaa ennen ensimmäistä käyttöä (vyyhtenä tai kelalla) jotta saavutetaan sen työpituus : suorita tämä upottamalla köysi kylmään veteen <30 C ja jätä kuivumaan. (Mieluiten kun se on vielä vyyhtenä tai kelalla). Elinikä Köysien, valjaiden ja apuköysien elinikä: Elinikä (varastointiaika+ käyttöaika) on enimmillään 15 vuotta. - Elinikä = Varastointiaika ennen 1. käyttöä + käyttöaika. - Elinikä riippuu käytön laadusta ja määrästä. - Mekaaniset vaatimukset, hankaaminen, altistuminen UV-säteilylle ja kosteudelle heikentävät köyden ominaisuuksia vähän kerrallaan. - Varastointiaika: Optimaalisissa varastointiolosuhteissa köyttä voi varastoida 5 vuotta ilman vaikutuksia jäljellä olevaan elinaikaan käytössä. - Keskimäärinen elinaika käytössä: Päivittäinen ja intensiivinen käyttö: 3-6 kuukautta Viikonloppukäyttö: 2-3 vuotta Satunnainen käyttö: 4-5 vuotta Hyvin satunnainen käyttö: enintään 10 vuotta. Huomaa: Nämä ovat keskimääräisiä käyttöaikoja. Köysi saattaa tuhoutua ensimmäisellä käyttökerralla. Asianmukainen varastointi käyttökertojen välillä on oleellista. Käyttöaika ei saa ylittää 10 vuotta. Nailonin sulamispiste on 230, dyneeman 145 ja Polyeserin 260. Standardi pähkinänkuoressa Tyyppi A B Halkaisija 9-16 mm Staattinen kestävyys Staattinen kestävyys kasisolmulla Putoamisten määrä dan (kg) minimi dan (kg) 3 minuuttia > 5 putoamista kertoimella 1 () dan (kg) minimi dan (kg) 3 minuuttia > 5 putoamista kertoimella 1 (80 kg) < 6 kn Nykäysvoima (kerroin 0,3) Venymä kg 5 % 5 % Manttelin liukuma 20 mm + 10 (D-9mm) < 15 mm Kutistuminen in water No limit Dynaamiset köydet Tekninen vaatimus = Standardi 892 Tietyissä korkean paikan töissä tai pelastustöissä voi olla tarpeen käyttää dynaamista köyttä esimerkiksi ankkureiden kiinnittämiseen. Käytännössä on välttämätöntä käyttää dynaamista köyttä (892) tilanteessa jossa köysi voi altistua nykäysvoimalle yli 0.3. Vain tälläinen köysi pystyy vaimentamaan tapahtuvan pudotuksen. (Huom! Tekniikat joissa varmistuksessa käytetään dynaamista köyttä ovat erilaisia kuin käytettäessä puolistaattisia köysiä ja edellyttävät ammattimaista harjoitusta). Köydet altistuvat usein hyvin kovalle kulumiselle työskentelyssä ja pelastusoperaatioissa jolloin on valittava vahvin köysi. Suositelemme köyttä Apollo 11mm: se kestää hyvin kulumista ja sillä on hyvät turvallisuusominaisuudet. Laboratoriokoe putoamiskertoimella 1,77 0,30 m Vapaan köyden pituus : 2,60 m 18 4,60 m f = = 1,77 2,60 m Paino : 55 Kg tai 80 Kg BEAL:in UIAA Standardi -testi

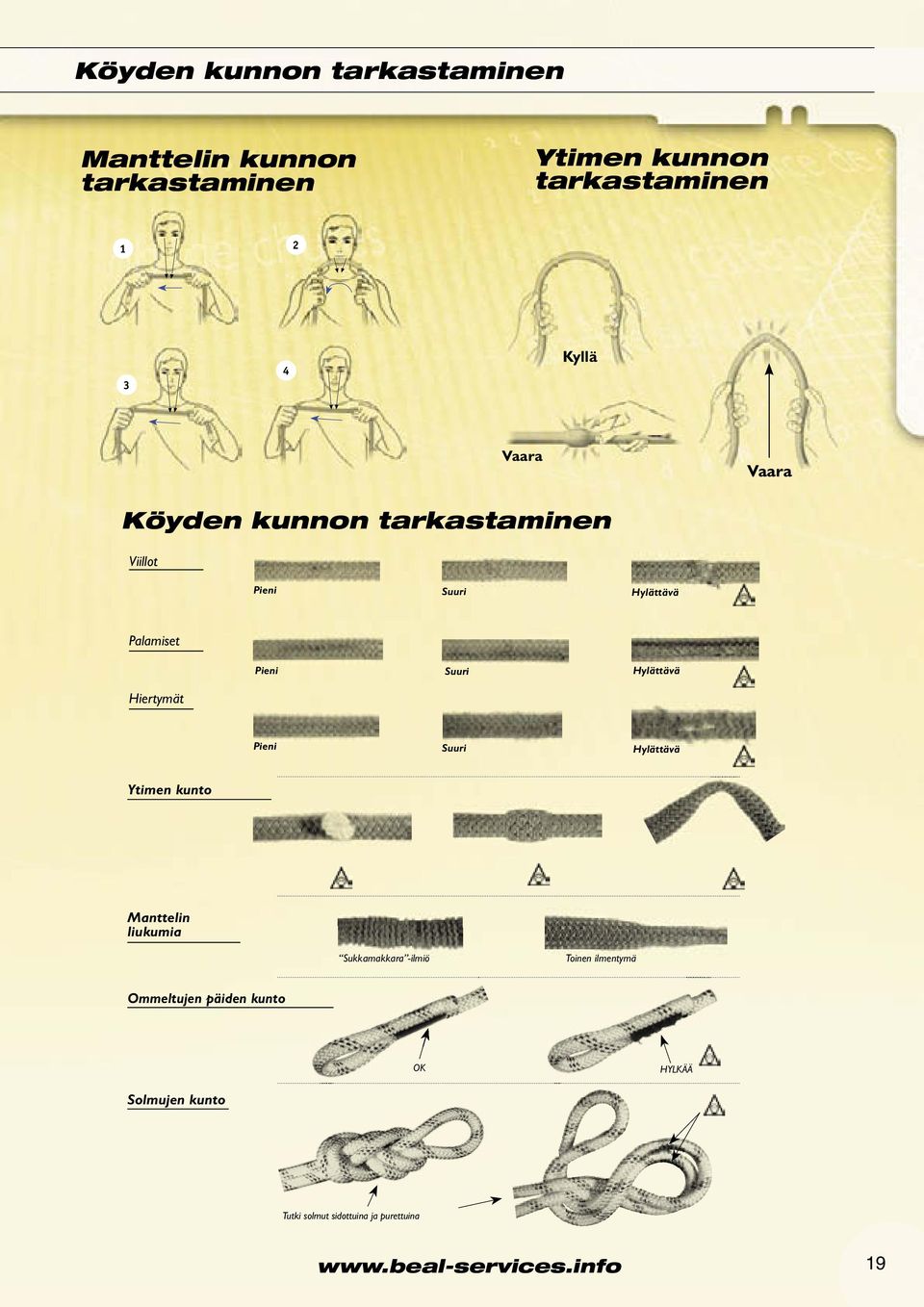

19 Köyden kunnon tarkastaminen Manttelin kunnon tarkastaminen Ytimen kunnon tarkastaminen Kyllä Vaara Vaara Köyden kunnon tarkastaminen Viillot Pieni Hylättävä Suuri Palamiset Pieni Suuri Hylättävä Hiertymät Pieni Suuri Hylättävä Ytimen kunto Manttelin liukumia Sukkamakkara -ilmiö Toinen ilmentymä Ommeltujen päiden kunto OK HYLKÄÄ Solmujen kunto Tutki solmut sidottuina ja purettuina 19

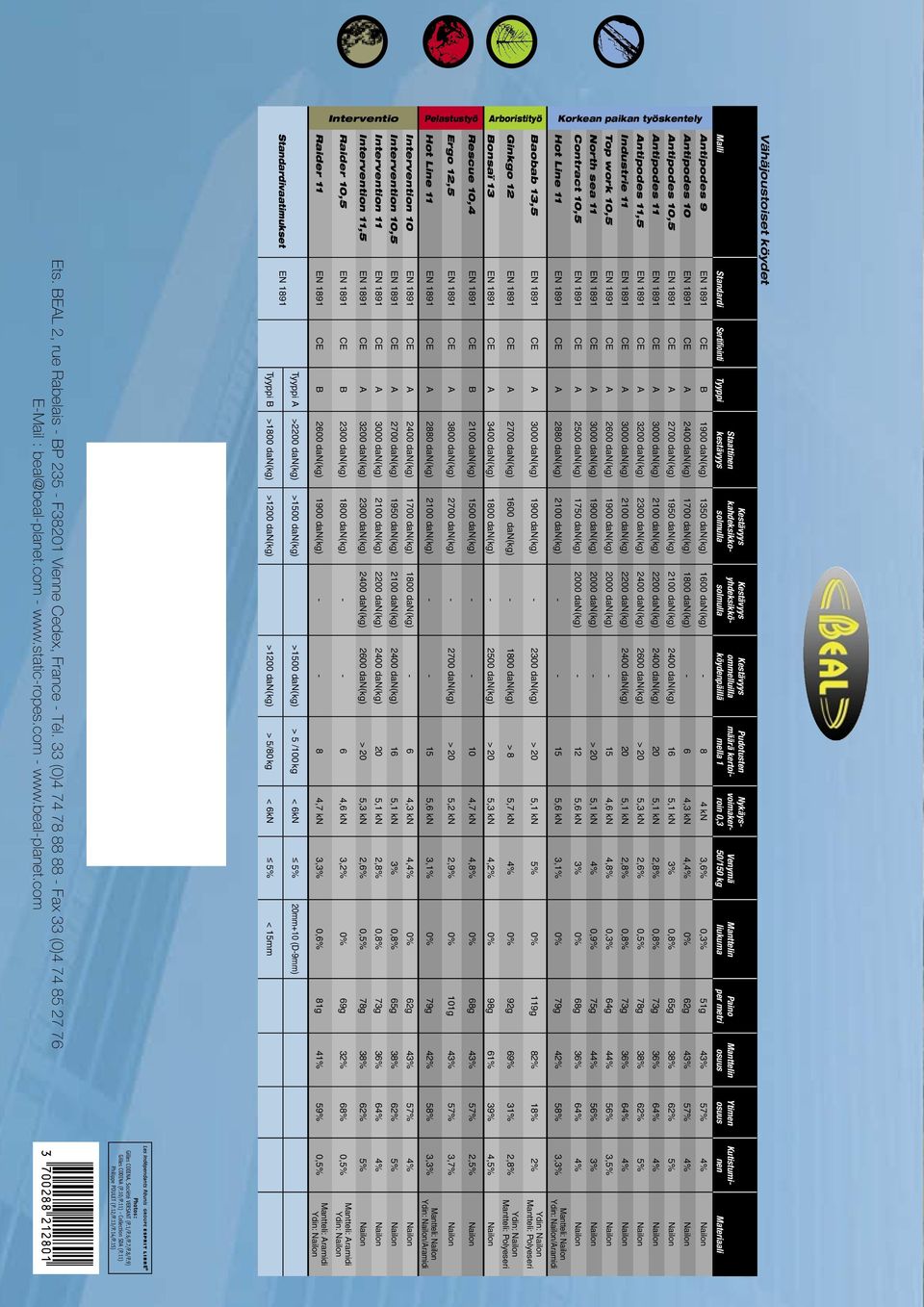

20 Interventio Pelastustyö Arboristityö Korkean paikan työskentely Vähäjoustoiset köydet Malli Standardi Sertifiointi Tyyppi Staattinen kestävyys Kestävyys kahdeksikkosolmulla Kestävyys yhdeksikkösolmulla Kestävyys ommelluilla köydenpäillä Pudotusten määrä kertoimella 1 Nykäysvoimakerroin 0,3 Venymä 50/150 kg Manttelin liukuma Paino per metri Manttelin osuus Ytimen osuus Kutistuminen Materiaali Antipodes 9 CE B 1900 dan(kg) 1350 dan(kg) 1600 dan(kg) kn 3,6% 0,3% 51g 43% 57% 4% Nailon Antipodes 10 Antipodes 10,5 Antipodes 11 Antipodes 11,5 Industrie 11 Top work 10,5 North sea 11 Contract 10,5 Hot Line 11 Baobab 13,5 Ginkgo 12 Bonsaï 13 CE A 2400 dan(kg) 1700 dan(kg) 1800 dan(kg) - 6 4,3 kn 4,4% 0% 62g 43% 57% 4% Nailon CE A 2700 dan(kg) 1950 dan(kg) 2100 dan(kg) 2400 dan(kg) 16 5,1 kn 3% 0,8% 65g 38% 62% 5% Nailon CE A 3000 dan(kg) 2100 dan(kg) 2200 dan(kg) 2400 dan(kg) 20 5,1 kn 2,8% 0,8% 73g 36% 64% 4% Nailon CE A 3200 dan(kg) 2300 dan(kg) 2400 dan(kg) 2600 dan(kg) > 20 5,3 kn 2,6% 0,5% 78g 38% 62% 5% Nailon CE A 3000 dan(kg) 2100 dan(kg) 2200 dan(kg) 2400 dan(kg) 20 5,1 kn 2,8% 0,8% 73g 36% 64% 4% Nailon CE A 2600 dan(kg) 1900 dan(kg) 2000 dan(kg) ,6 kn 4,8% 0,3% 64g 44% 56% 3,5% Nailon CE A 3000 dan(kg) 1900 dan(kg) 2000 dan(kg) - > 20 5,1 kn 4% 0,9% 75g 44% 56% 3% Nailon CE A 2500 dan(kg) 1750 dan(kg) 2000 dan(kg) ,6 kn 3% 0% 68g 36% 64% 4% Nailon CE A 2880 dan(kg) 2100 dan(kg) ,6 kn 3,1% 0% 79g 42% 58% 3,3% CE A 3000 dan(kg) 1900 dan(kg) dan(kg) > 20 5,1 kn 5% 0% 119g 82% 18% 2% CE A 2700 dan(kg) 1600 dan(kg) dan(kg) > 8 5,7 kn 4% 0% 92g 69% 31% 2,8% Mantteli: Nailon Ydin: Nailon/Aramidi Ydin: Nailon Mantteli: Polyeseri Ydin: Nailon Mantteli: Polyeseri CE A 3400 dan(kg) 1800 dan(kg) dan(kg) > 20 5,3 kn 4,2% 0% 98g 61% 39% 4,5% Nailon Rescue 10,4 CE B 2100 dan(kg) 1500 dan(kg) ,7 kn 4,8% 0% 68g 43% 57% 2,5% Nailon Ergo 12,5 CE A 3800 dan(kg) 2700 dan(kg) dan(kg) > 20 5,2 kn 2,9% 0% 101g 43% 57% 3,7% Nailon Hot Line 11 Intervention 10 Intervention 10,5 Intervention 11 Intervention 11,5 Raider 10,5 Raider 11 CE A 2880 dan(kg) 2100 dan(kg) ,6 kn 3,1% 0% 79g 42% 58% 3,3% Mantteli: Nailon Ydin: Nailon/Aramidi CE A 2400 dan(kg) 1700 dan(kg) 1800 dan(kg) - 6 4,3 kn 4,4% 0% 62g 43% 57% 4% Nailon CE A 2700 dan(kg) 1950 dan(kg) 2100 dan(kg) 2400 dan(kg) 16 5,1 kn 3% 0,8% 65g 38% 62% 5% Nailon CE A 3000 dan(kg) 2100 dan(kg) 2200 dan(kg) 2400 dan(kg) 20 5,1 kn 2,8% 0,8% 73g 36% 64% 4% Nailon CE A 3200 dan(kg) 2300 dan(kg) 2400 dan(kg) 2600 dan(kg) > 20 5,3 kn 2,6% 0,5% 78g 38% 62% 5% Nailon CE B 2300 dan(kg) 1800 dan(kg) ,6 kn 3,2% 0% 69g 32% 68% 0,5% CE B 2600 dan(kg) 1900 dan(kg) ,7 kn 3,3% 0,6% 81g 41% 59% 0,5% Mantteli: Aramidi Ydin: Nailon Mantteli: Aramidi Ydin: Nailon Standardivaatimukset Tyyppi A >2200 dan(kg) >1500 dan(kg) >1500 dan(kg) > 5 / < 6kN 5% 20mm+10 (D-9mm) Tyyppi B >1800 dan(kg) >1200 dan(kg) >1200 dan(kg) > 5/80 kg < 6kN 5% < 15mm Ets. BEAL 2, rue Rabelais - BP F38201 Vienne Cedex, France - Tél. 33 (0) Fax 33 (0) beal@beal-planet.com Photos : Gilles CODINA, Société VERSANT (P.1/P.6/P.7/P.8/P.9) Gilles CODINA (P.10/P.11) - Collection SDA (P.11) Philippe POULET (P.12/P.13/P.14/P.15) &:HAKMSI=WVW]UV:
