1 VAA AT KAIVINKONEISIIN X2350-2D, X2350-3D

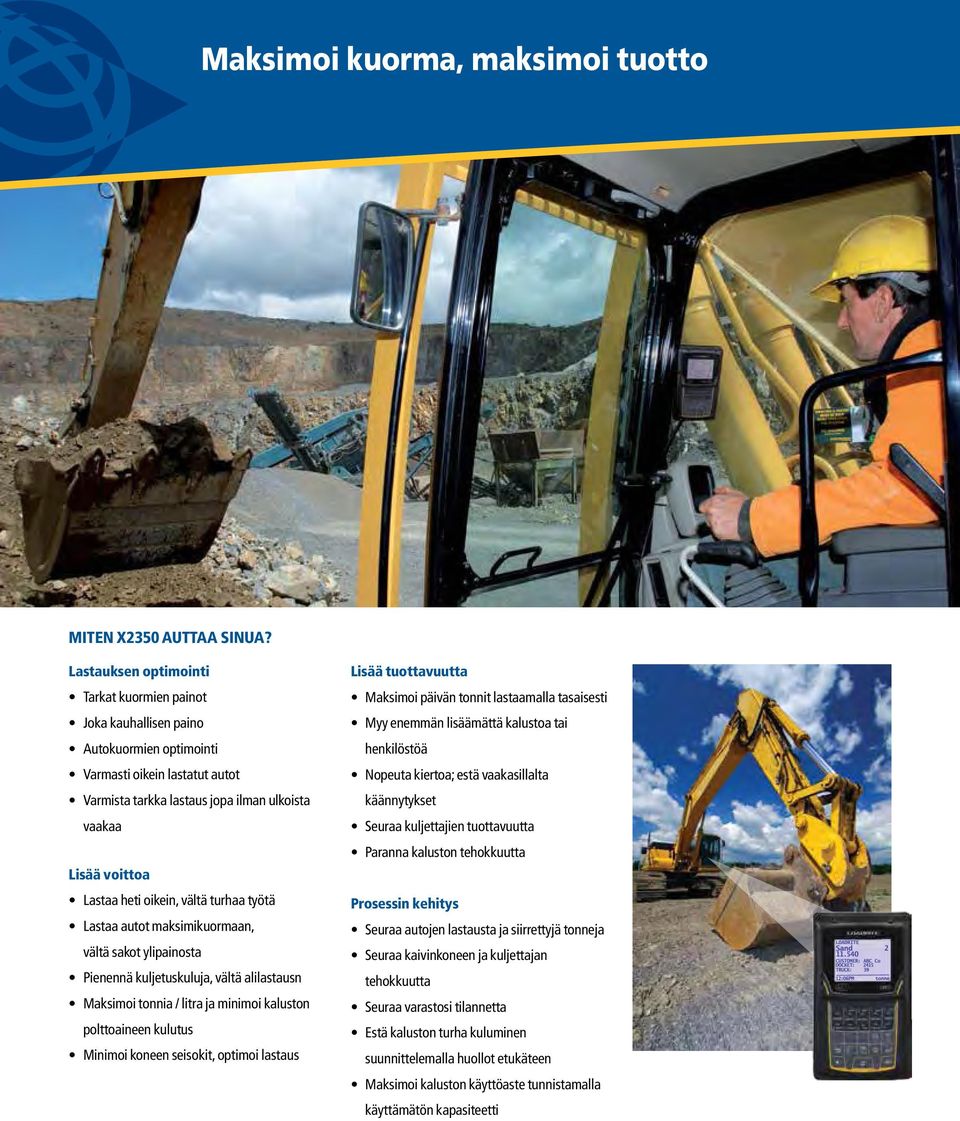

2 Maksimoi kuorma, maksimoi tuotto MITEN X2350 AUTTAA SINUA? Lastauksen optimointi Tarkat kuormien painot Joka kauhallisen paino Autokuormien optimointi Varmasti oikein lastatut autot Varmista tarkka lastaus jopa ilman ulkoista vaakaa Lisää voittoa Lastaa heti oikein, vältä turhaa työtä Lastaa autot maksimikuormaan, vältä sakot ylipainosta Pienennä kuljetuskuluja, vältä alilastausn Maksimoi tonnia / litra ja minimoi kaluston polttoaineen kulutus Minimoi koneen seisokit, optimoi lastaus Lisää tuottavuutta Maksimoi päivän tonnit lastaamalla tasaisesti Myy enemmän lisäämättä kalustoa tai henkilöstöä Nopeuta kiertoa; estä vaakasillalta käännytykset Seuraa kuljettajien tuottavuutta Paranna kaluston tehokkuutta Prosessin kehitys Seuraa autojen lastausta ja siirrettyjä tonneja Seuraa kaivinkoneen ja kuljettajan tehokkuutta Seuraa varastosi tilannetta Estä kaluston turha kuluminen suunnittelemalla huollot etukäteen Maksimoi kaluston käyttöaste tunnistamalla käyttämätön kapasiteetti LOADRITE SAND CUSTOMER : Earth works DOCKET : 2415 TRUCK : CAM178 2:12 PM

3 Lastaa kerralla oikein TOIMIALAT Maa-aines Kaivos Junien ja lauttojen lastaus Logistiikka Vihertyöt Rakentaminen Purkaminen SOVELLUKSET Tarkka lastaus ennen vaakasiltaa Onko käytössäsi vaakasilta? Kun kaivinkoneen kuorma on optimoitu, vaakasillalta ei tarvitse kääntyä takaisin liian painavan tai kevyen kuorman takia. Tehosta kiertoaikoja ja kuorma-auton käyttöä tonnia litralla tai tonnia tunnissa. Hyödynnä vaakasiltaa asiakkaiden laskuttamisessa ja X2350-vaakaa tuottavuuden tehostamisessa. Kaivutyöt rakentamisessa LOADRITE X2350 -vaaka tekee louhinnasta entistä tehokkaampaa. Kun kokonaismäärä tonneissa ja tonnimäärä tunnissa on selvillä koko hankkeen ajan, työt pysyvät aikataulussa ja budjetissa. X2350-vaa an käyttö varmistaa myös sen, että jokainen rakennuspaikalla siirretty materiaalikuorma on lastattu ja kirjattu asianmukaisesti. Näin louhinta on mahdollisimman tehokasta. Junien ja lauttojen lastaus Junanvaunujen ja lauttojen lastaaminen ja purkaminen voi aiheuttaa suuria kustannuksia. Kun lastaus tapahtuu alusta asti oikein, materiaalin uudelleenkäsittelyyn liittyvät kustannukset sekä sakot ja muut odottamattomat kuljetusmaksut vähenevät. LOADRITE X2350 -vaaka tuottaa myös tulosteet tai raportit, jotka voidaan räätälöidä niin, että niistä on nähtävissä yksittäisten vaunujen paino sekä lastatun materiaalin kokonaispaino. Lastaus syrjäisillä paikoilla Ei vaakasiltaa? Ei hätää. LOADRITE X2350 optimoi lastauksesi. Sinun ei tarvitse huolehtia yli- tai alikuormista. Varmista liiketoiminnan maksimikapasiteetti ja pidä kirjaa asiakkaista, kuorma-autoista, materiaalista, alkuperästä tai määränpäästä X2350-vaa an konfiguroitavien tietokenttien avulla. Siirrettävän murskaimen lastaus Seuraa tulevaa ja valmista materiaalia. Tarkkaile tärkeitä parametreja, kuten kivilouhetta ja ylisuuria kappaleita. Yhdistä X2350-raportointi C-sarjan kuljetinhihnajärjestelmiin, niin käytössäsi on tuotannonvalvontajärjestelmä, jonka avulla voit seurata siirrettävän laitteiston suorituskykyä ja tuottavuutta. Lajitteletko suuria kivilohkareita? X2350-vaa an avulla kivien lajittelu suurempiin lohkareisiin ja pienempiin kiviin on helppoa. Kaivinkoneen kuljettaja voi lajitella kivet tarkasti asiakkaan vaatimusten mukaisesti, jolloin tuotto maksimoituu

4 Kauhallisten punnitus LOADRITE X2350 -kaivinkonevaa an patentoitu tekniikka mittaa kuorman tarkasti +/-3 prosentin virhemarginaalilla vaikuttamatta kaivinkoneen toimintaan. Dynaaminen kuorman punnitsemisjärjestelmä varmistaa, että jokaisen kauhallisen kuorma on optimoitu. Ominaisuus X2350-2D X2350-3D X2350-3D + kauha-anturi Dynaaminen punnitus Säädettävä punnitusalue Punnitusalue Kaltevuuden kompensointi Kierron kompensointi Kauhan kulman kompensointi

5 Näin vaaka toimii Kauha-anturi: Kauha-anturi asennetaan kauhaan tai pikakiinnikkeeseen. Anturi mittaa kauhan kulman, jotta punnitus tapahtuu tarkasti ja koneen käyttäjällä on suurempi työskentelyalue (optio). 2. Kiertoanturi: Anturit asennetaan pää- ja kaivupuomiin. Ne tunnistavat puomin ja varren asennon ja varmistavat mittaustuloksen tarkkuuden. 3. X2350-näyttö: Asennetaan ohjaamoon. Vastaanottaa tietoa antureista ja laskee painon. 4. Kulma-anturi: Asennetaan kaivinkoneen runkoon. Antureilla saadaan koneen kulmaa ja liikettä koskevaa tietoa, jonka avulla maanpinnan kaltevuuden muutokset voidaan kompensoida niin, että mittaustuloksesta saadaan tarkempi. 5. Tiedonsiirto: LOADRITE tarjoaa useita tiedonsiirtoratkaisuja, kuten tiedonsiirtomoduulin, WiFi-yhteyden, radion 2G/3Gmodeemin tai langattoman GPRSmodeemin. 6. LOADRITE-tulostin: Vankkatekoinen tulostin, jolla voidaan tulostaa päivittäisiä tai viikoittaisia tuottavuusraportteja. 7. LOADRITE-paineanturit: Paineanturit liitetään kaivinkoneen hydrauliikkajärjestelmään. Ne tunnistavat puomin sylinterien hydraulisen paineen kuormaa nostettaessa.

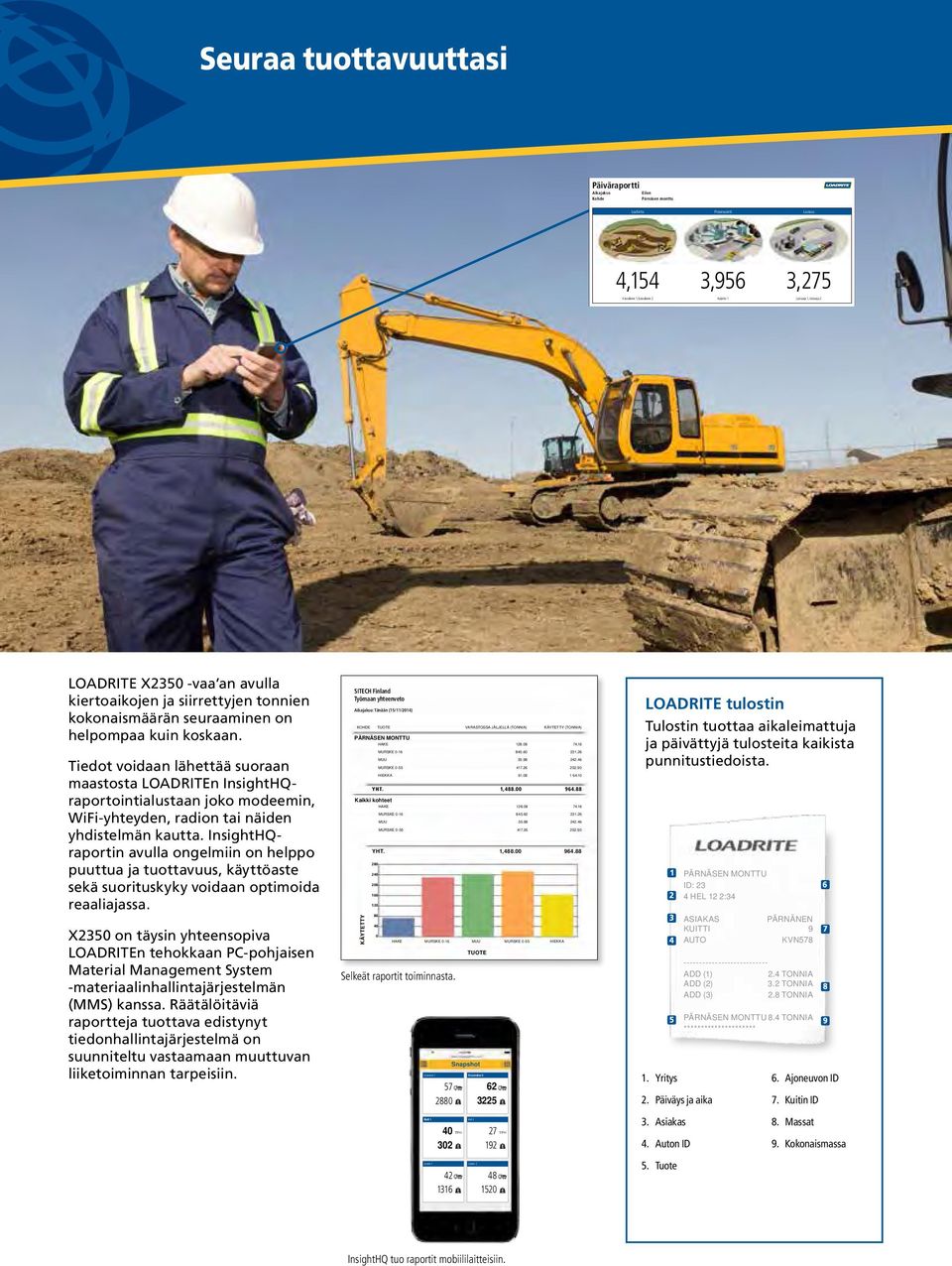

6 Extraction Processing Loadout Seuraa tuottavuuttasi Päiväraportti Daily Materials Processing Report Aikajakso Report Period Yesterday (3/9/2015) Eilen Kohde Site Winstones Hunua Pärnäsen monttu Louhinta Prosessointi Lastaus 2,654 4,154 2,275 3,956 2,275 3,275 Kaivukone Dave's 1, Loader kaivukone 2 Jordy's Kuljetin Loader 1 Lastaaja Jordy's 1, Loader lastaaja Trimble Navigation Limited 1 of 1 Generated 3/10/2015 9:14:50 AM LOADRITE X2350 -vaa an avulla kiertoaikojen ja siirrettyjen tonnien kokonaismäärän seuraaminen on helpompaa kuin koskaan. Tiedot voidaan lähettää suoraan maastosta LOADRITEn InsightHQraportointialustaan joko modeemin, WiFi-yhteyden, radion tai näiden yhdistelmän kautta. InsightHQraportin avulla ongelmiin on helppo puuttua ja tuottavuus, käyttöaste sekä suorituskyky voidaan optimoida reaaliajassa. X2350 on täysin yhteensopiva LOADRITEn tehokkaan PC-pohjaisen Material Management System -materiaalinhallintajärjestelmän (MMS) kanssa. Räätälöitäviä raportteja tuottava edistynyt tiedonhallintajärjestelmä on suunniteltu vastaamaan muuttuvan liiketoiminnan tarpeisiin. SITECH Finland Työmaan yhteenveto Aikajakso: Tänään (15/11/2014) KOHDE TUOTE VARASTOSSA JÄLJELLÄ (TONNIA) KÄYTETTY (TONNIA) PÄRNÄSEN MONTTU HAKE MURSKE MUU MURSKE HIEKKA YHT. 1, Kaikki kohteet HAKE MURSKE MUU MURSKE KÄYTETTY YHT. 1, HAKE MURSKE 0-16 MUU MURSKE 0-55 HIEKKA TUOTE Selkeät raportit toiminnasta. Excavator 1 Belt 1 Loader TPH Snapshot Excavator 2 Belt 2 Loader TPH LOADRITE tulostin Tulostin tuottaa aikaleimattuja ja päivättyjä tulosteita kaikista punnitustiedoista Yritys PÄRNÄSEN MONTTU ID: 23 4 HEL 12 2:34 3 ASIAKAS PÄRNÄNEN KUITTI AUTO KVN Päiväys ja aika 3. Asiakas 4. Auton ID 5. Tuote ADD (1) 2.4 TONNIA ADD (2) 3.2 TONNIA 8 ADD (3) 2.8 TONNIA PÄRNÄSEN MONTTU 8.4 TONNIA ********************* 6. Ajoneuvon ID 7. Kuitin ID 8. Massat Kokonaismassa InsightHQ tuo raportit mobiililaitteisiin.

7 Tekniset tiedot LOADRITE X2350 -vaaka sisältää useita toimintaasi tehostavia ominaisuuksia. Vaa an käyttö on helppoa, sillä yleisimmin tarvittavia painikkeita on vain kolme: Lisäys, kuittaus ja nollaus. Eniten käytetyt painikkeet, kuten lisäys ja kuittaus, ovat saatavana myös ulkoisina painikkeina, jotka voidaan asentaa suoraan koneen hallintalaitteiden yhteyteen. Punnitustilat Yhteensä Tavoite Yli tavoitteen Jaettu tila (esim. kuorma-auto ja perävaunu) Välisumma (esim. kuorma-auto) Loppusumma (esim. tuotteen kokonaismäärä) Automaattinen lisäys (säästää aikaa) Automaattinen tavoite (kuorma-auto ja tavoitekuorma) Hallinta KPI-mittarit (seuraa tuottavuutta) Tuotetyypit/-nimet (>20 nimeä) Kuorman laskenta (# kuormaa/kuorma-auto) Asiakkaiden nimet Ajoneuvojen rekisteritunnus/lisenssi/viite Työkalun vaihto (enintään 4) Muut tiedot Ylikuorman varoitus Edellisen kuorman peruutus/vähennys Helppo nollaus Kello, kalenteri Tekniset tiedot Syöttöjännite Virran kulutus Virtalähteen suojaus Mitat Punnitsemisen merkkivalo Lisäyspainike Kuittaus Helppolukuinen näyttö Selauspainikkeet Asetuspainikkeet Nollaus 12 ~ 32 VDC 160 ma tyypillinen 350 ma enint. 3 A enint. (LP950 tulostin) Ajoneuvon virransyötön transienttisuoja on ajoneuvon tasavirran virransyötön suojia koskevien SAE-vaatimusten mukainen. 145 x 240 x 110 mm Paino 1.5 kg Lämpötila Toiminta: -10 C ~ 50 C Säilytys: -50 C ~ 100 C Suojaustiedot Näyttö: IP54 Kytkin ja paineanturit: IP69 Kielet Englanti, ranska, espanja, saksa, portugali, hollanti, ruotsi, turkki, tanska, norja, italia Sertifikaatit CE, C-tick Takuu 1 vuosi osat ja työ

8 TRIMBLE: RAKENTAMISTEKNOLOGIAN STANDARDI Trimble tarjoaa työkalut ja tuen louhinnan, prosessoinnin sekä lastauksen tehostamiseen. Tutustu SITECH-jälleenmyyjääsi ja huomaat, miten helppoa uuden teknologian hyödyntäminen on. Samalla parannat merkittävästi laatua ja pienennät kustannuksia. PAIKALLINEN JÄLLEENMYYJÄSI: SITECH Finland Pyhtäänkorventie 4 Vantaa Puh Trimble Loadrite Auckland Ltd. 45 Patiki Road, Avondale, Auckland 1026 PO Box 19623, Avondale, Auckland 1746, New Zealand Tel: Fax: Trimble Navigation Limited. All rights reserved. Trimble, the Globe & Triangle logo, Connected Site, Connected Quarry, LOADRITE and SITECH are trademarks of Trimble Navigation Limited, registered in the United States and other countries. All other trademarks are the property of their respective owners. PN (09/15)
