1 Savon ammatti- ja aikuisopisto puuala Suomen nykyaikaisin oppimisympäristö

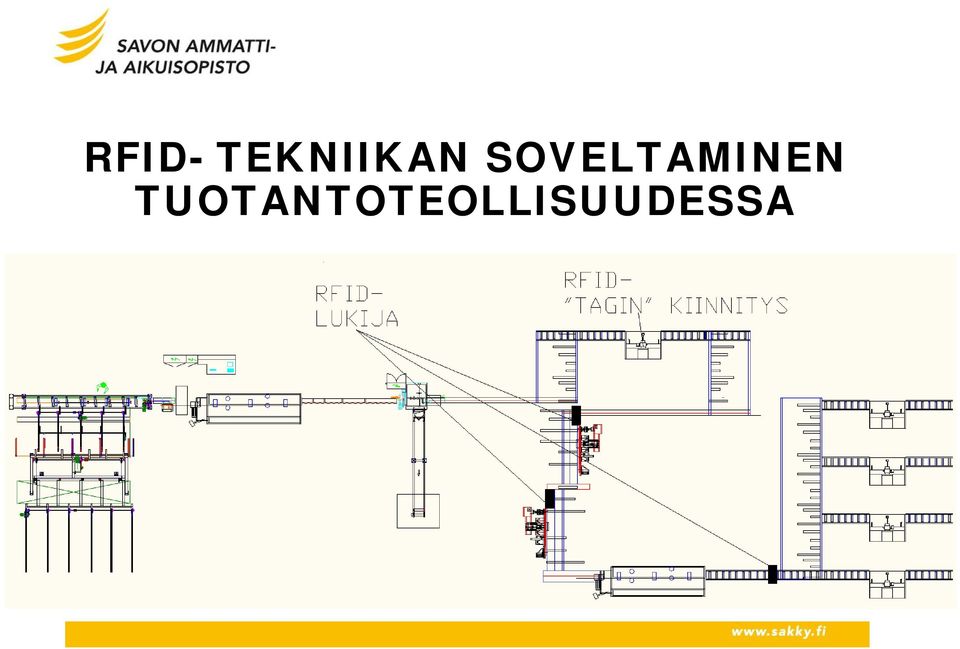

2 RFID- TEKNIIKAN SOVELTAMINEN TUOTANTOTEOLLISUUDESSA

3 RFID- tekniikka - RFID = radiotaajuinen etätunniste (Radio Frequency Identification) - Kutsutaan myös nimellä tagi, saattomuisti jne. - Tagi on pieni laite, joka voidaan sisällyttää tuotteeseen seuraavasti - liimata ns. tarratagi tai tulostaa - Laittaa porareikään - Ruuvitäki - lyömällä - Linkki tagin käyttökohteisiin - RFID tunnisteet sisältävät pienen antennin joka vastaan ottaa / lähettää informaatiota - Tunnisteissa ei itsessään ole virta lähdettä vaan ne saavat energiansa ulkoisesta lukija/anteenista (riippuu tagistä) - RFID- tekniikassa ei tarvita näköyhteyttä (viivakoodin verrattuna) vaan voidaan tunnistaa vaikka useampi paketti kerrallaan - Kts. tagimalleja

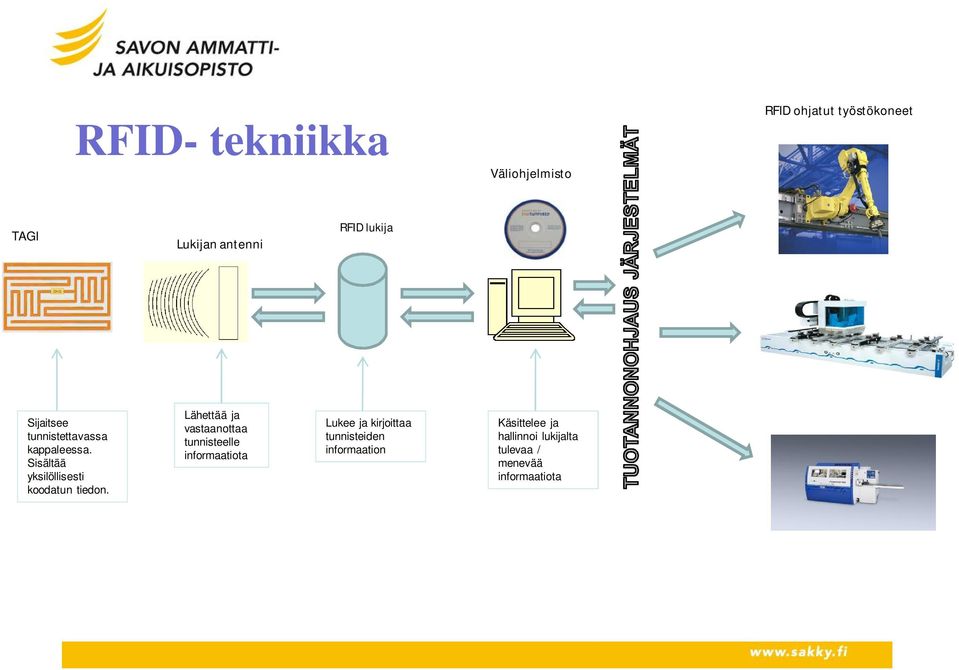

4 RFID- tekniikka Väliohjelmisto RFID ohjatut työstökoneet TAGI Lukijan antenni RFID lukija Sijaitsee tunnistettavassa kappaleessa. Sisältää yksilöllisesti koodatun tiedon. Lähettää ja vastaanottaa tunnisteelle informaatiota Lukee ja kirjoittaa tunnisteiden informaation Käsittelee ja hallinnoi lukijalta tulevaa / menevää informaatiota

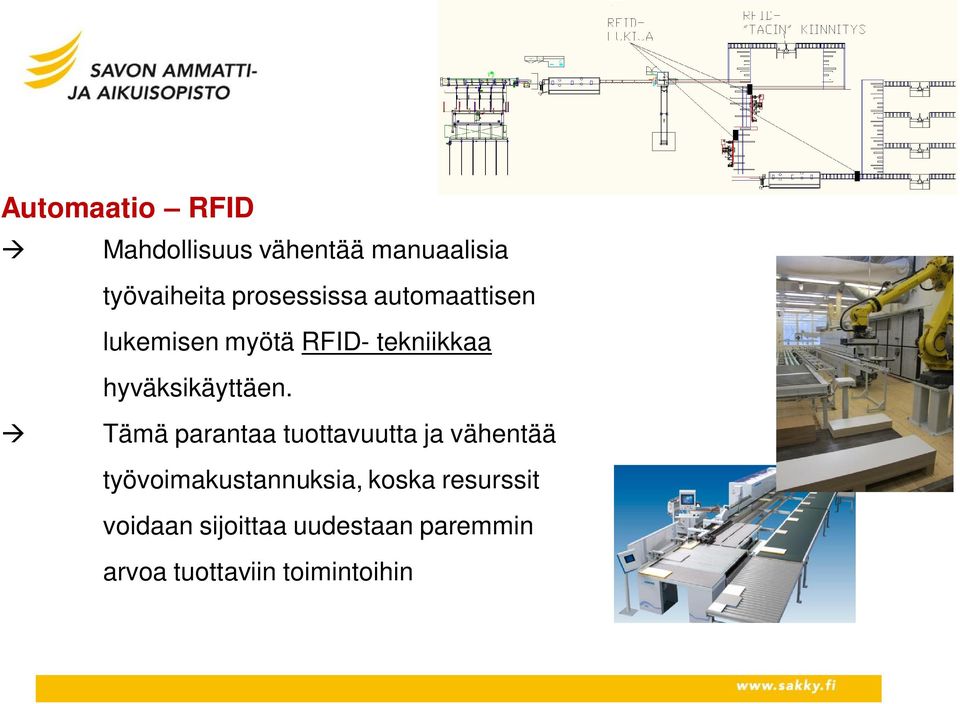

5 Automaatio RFID Mahdollisuus vähentää manuaalisia työvaiheita prosessissa automaattisen lukemisen myötä RFID- tekniikkaa hyväksikäyttäen. Tämä parantaa tuottavuutta ja vähentää työvoimakustannuksia, koska resurssit voidaan sijoittaa uudestaan paremmin arvoa tuottaviin toimintoihin

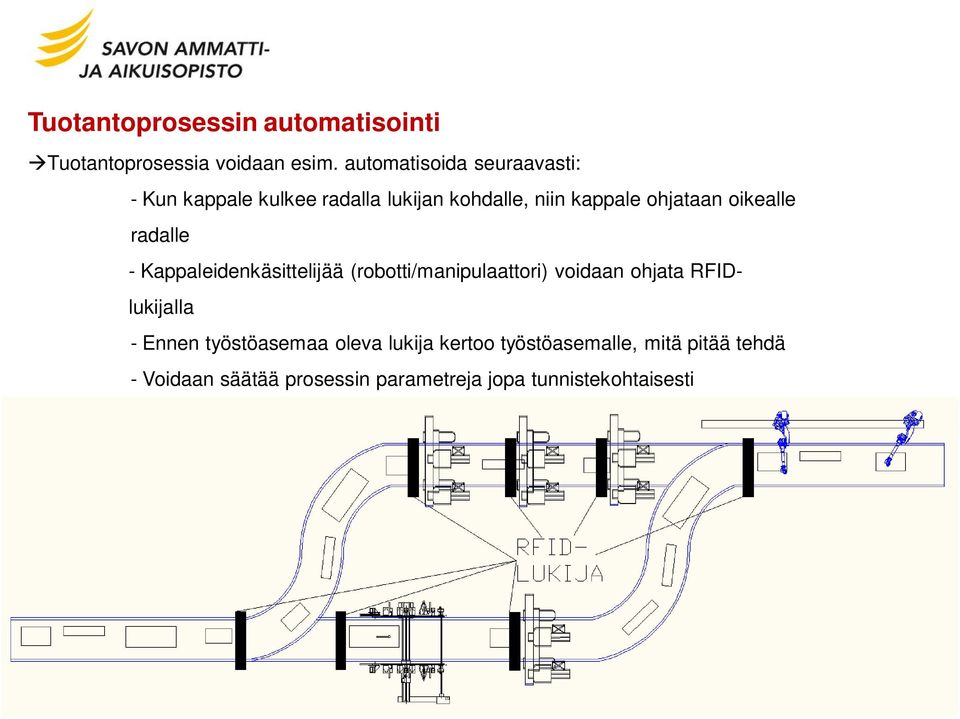

6 Tuotantoprosessin automatisointi Tuotantoprosessia voidaan esim. automatisoida seuraavasti: - Kun kappale kulkee radalla lukijan kohdalle, niin kappale ohjataan oikealle radalle - Kappaleidenkäsittelijää (robotti/manipulaattori) voidaan ohjata RFIDlukijalla - Ennen työstöasemaa oleva lukija kertoo työstöasemalle, mitä pitää tehdä - Voidaan säätää prosessin parametreja jopa tunnistekohtaisesti

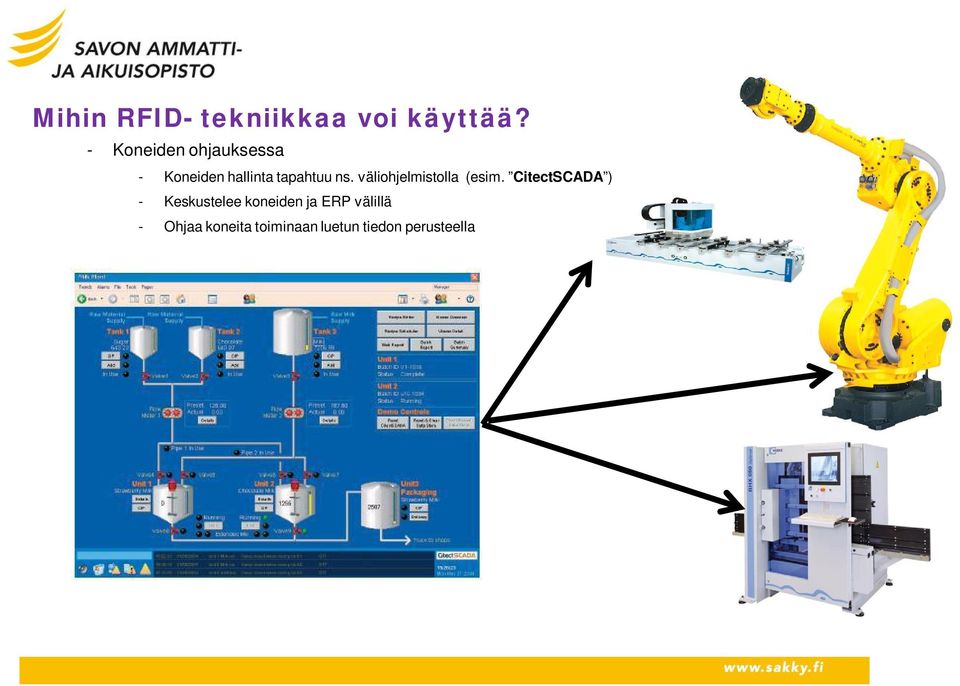

7 Mihin RFID- tekniikkaa voi käyttää? - Koneiden ohjauksessa - Koneiden hallinta tapahtuu ns. väliohjelmistolla (esim. CitectSCADA ) - Keskustelee koneiden ja ERP välillä - Ohjaa koneita toiminaan luetun tiedon perusteella

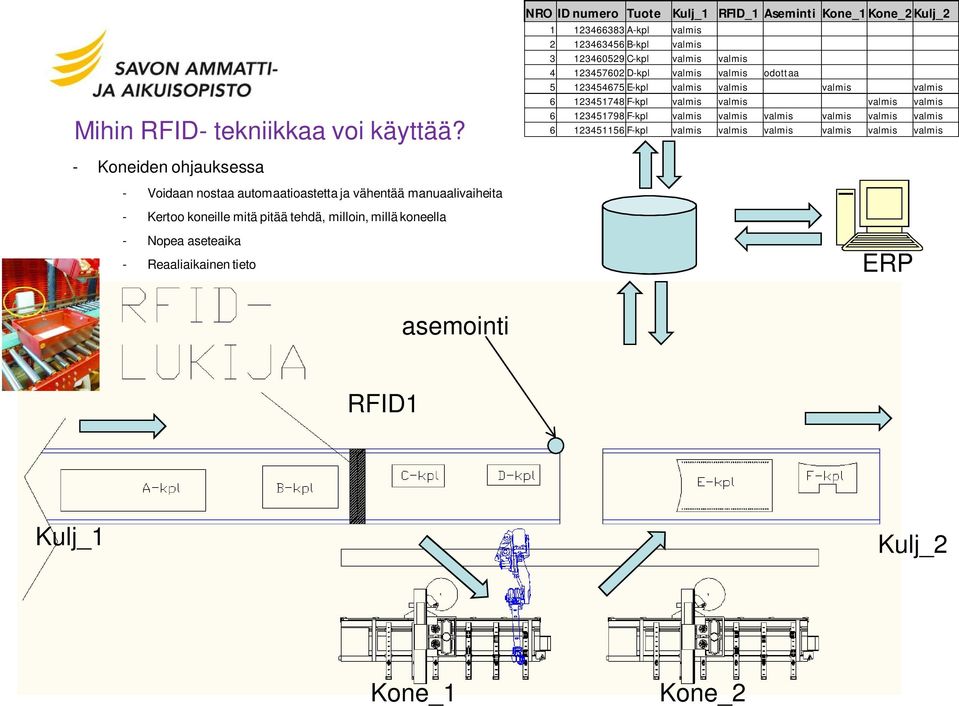

8 Mihin RFID- tekniikkaa voi käyttää? - Koneiden ohjauksessa - Voidaan nostaa automaatioastetta ja vähentää manuaalivaiheita - Kertoo koneille mitä pitää tehdä, milloin, millä koneella - Nopea aseteaika - Reaaliaikainen tieto - Nopea aseteaika NRO ID numero Tuote Kulj_1 RFID_1 Aseminti Kone_1 Kone_2Kulj_ A-kpl valmis B-kpl valmis C-kpl valmis valmis D-kpl valmis valmis odottaa E-kpl valmis valmis valmis valmis F-kpl valmis valmis valmis valmis F-kpl valmis valmis valmis valmis valmis valmis F-kpl valmis valmis valmis valmis valmis valmis ERP asemointi RFID1 Kulj_1 Kulj_2 Kone_1 Kone_2

9 REALLIAIKAISUUS RFID Mihin RFID- tekniikkaa voi käyttää? - Tuotannonohjauksessa - Saadaan reaaliaikaista tietoa missä mennään - Voidaan optimoida tuotantoa jne.. reaaliaikaisen tiedon parantuneen ja seurantamahdollisuuksien myötä vähentää virheiden, hukan ja varastoinnintarvetta. Toimitustarkkuus ja luotettavuus kasvavat, vähenevät reklamaatiot ja niiden selvittämiseen kuluva aika sekä kustannukset. = RFID- lukija

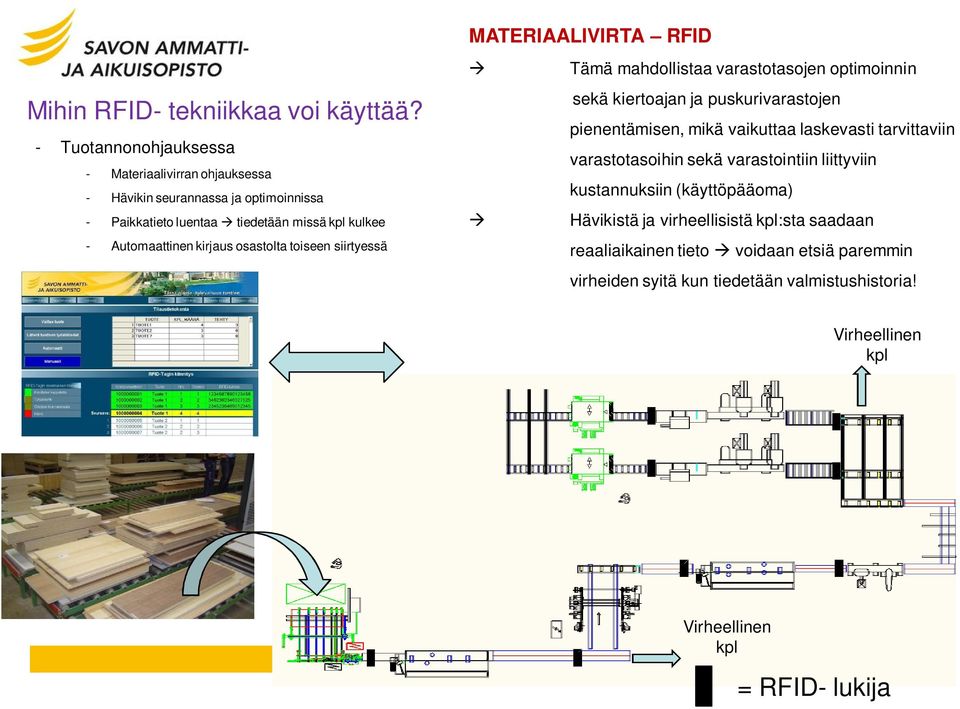

10 MATERIAALIVIRTA RFID Mihin RFID- tekniikkaa voi käyttää? - Tuotannonohjauksessa - Materiaalivirran ohjauksessa - Hävikin seurannassa ja optimoinnissa - Paikkatieto luentaa tiedetään missä kpl kulkee - Automaattinen kirjaus osastolta toiseen siirtyessä Tämä mahdollistaa varastotasojen optimoinnin sekä kiertoajan ja puskurivarastojen pienentämisen, mikä vaikuttaa laskevasti tarvittaviin varastotasoihin sekä varastointiin liittyviin kustannuksiin (käyttöpääoma) Hävikistä ja virheellisistä kpl:sta saadaan reaaliaikainen tieto voidaan etsiä paremmin virheiden syitä kun tiedetään valmistushistoria! Virheellinen kpl Virheellinen kpl = RFID- lukija

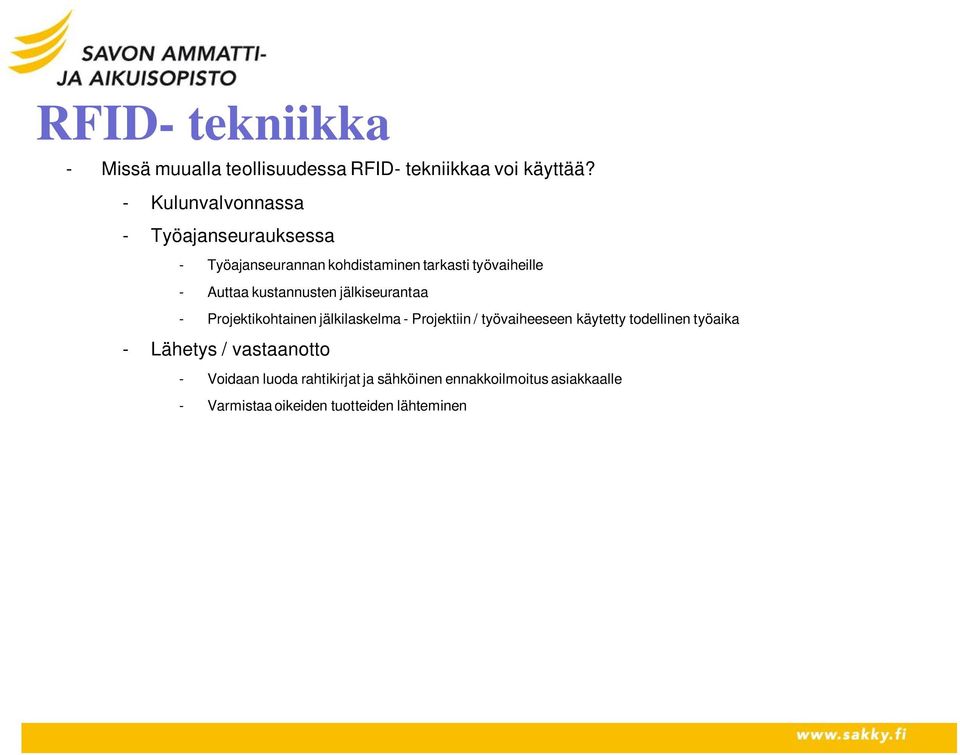

11 RFID- tekniikka - Missä muualla teollisuudessa RFID- tekniikkaa voi käyttää? - Kulunvalvonnassa - Työajanseurauksessa - Työajanseurannan kohdistaminen tarkasti työvaiheille - Auttaa kustannusten jälkiseurantaa - Projektikohtainen jälkilaskelma - Projektiin / työvaiheeseen käytetty todellinen työaika - Lähetys / vastaanotto - Voidaan luoda rahtikirjat ja sähköinen ennakkoilmoitus asiakkaalle - Varmistaa oikeiden tuotteiden lähteminen

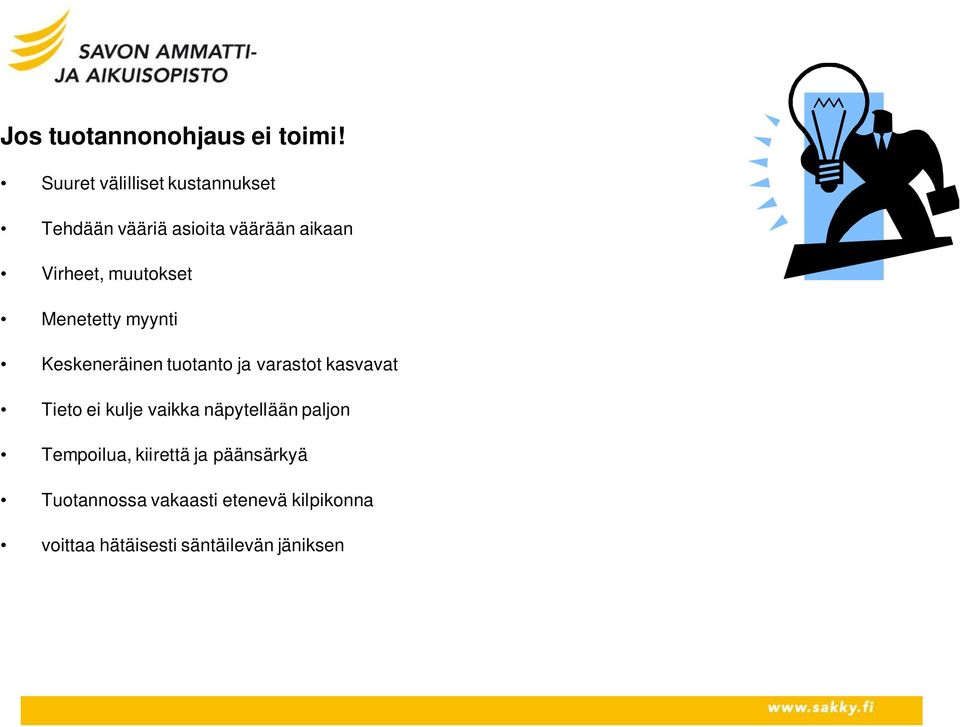

12 Jos tuotannonohjaus ei toimi! Suuret välilliset kustannukset Tehdään vääriä asioita väärään aikaan Virheet, muutokset Menetetty myynti Keskeneräinen tuotanto ja varastot kasvavat Tieto ei kulje vaikka näpytellään paljon Tempoilua, kiirettä ja päänsärkyä Tuotannossa vakaasti etenevä kilpikonna voittaa hätäisesti säntäilevän jäniksen

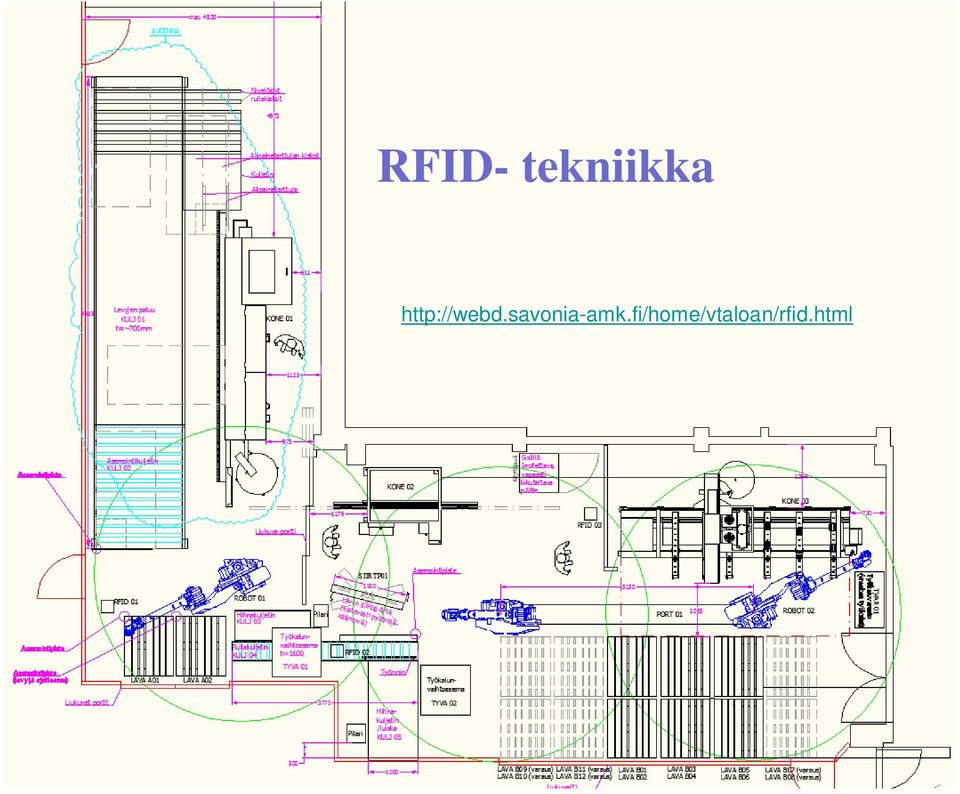

13 RFID- tekniikka

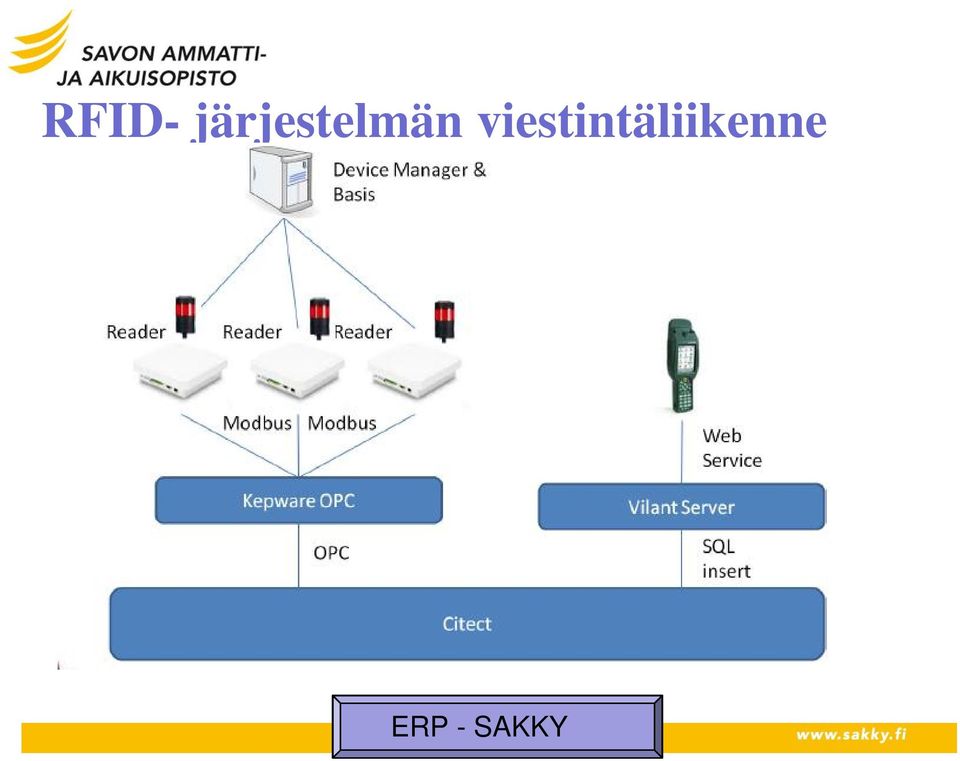

14 RFID- järjestelmän viestintäliikenne ERP - SAKKY

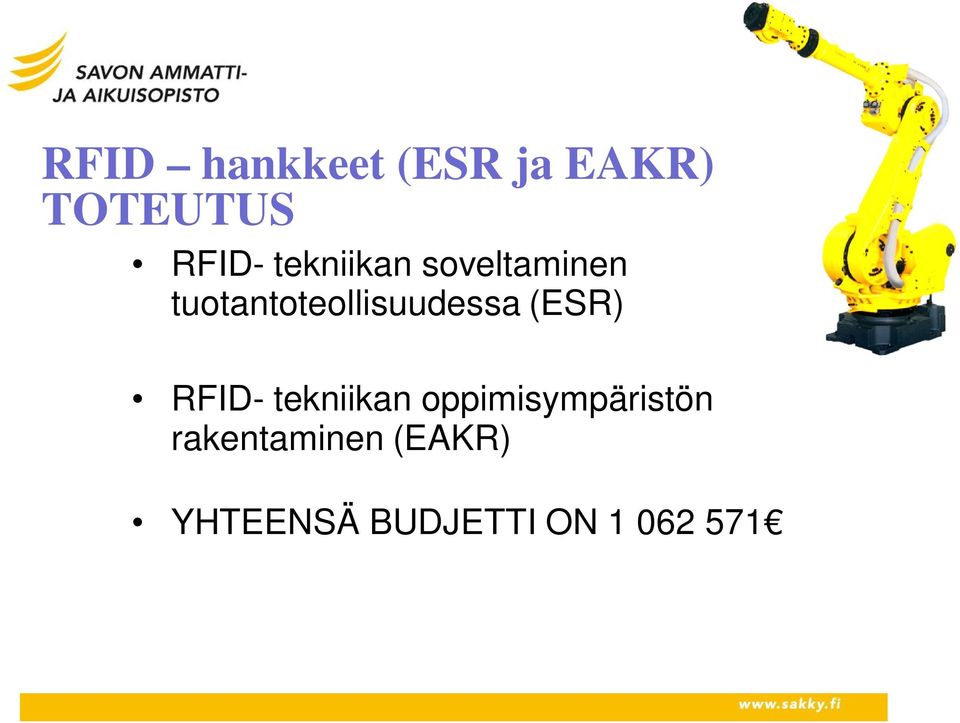

15 RFID hankkeet (ESR ja EAKR) TOTEUTUS RFID- tekniikan soveltaminen tuotantoteollisuudessa (ESR) RFID- tekniikan oppimisympäristön rakentaminen (EAKR) YHTEENSÄ BUDJETTI ON

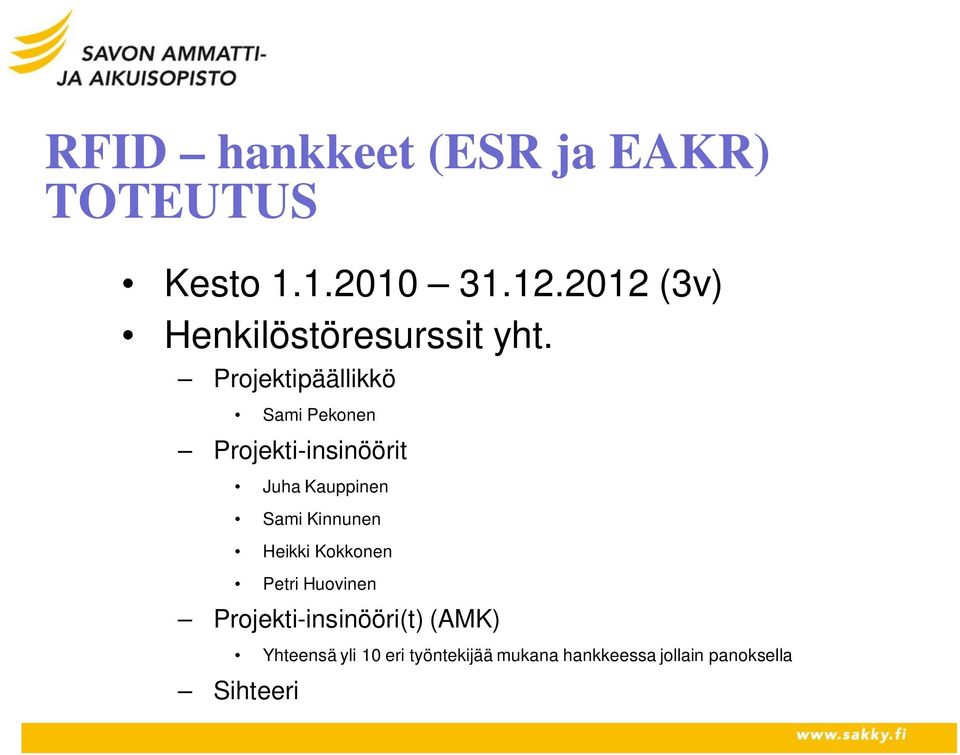

16 RFID hankkeet (ESR ja EAKR) TOTEUTUS Kesto (3v) Henkilöstöresurssit yht. Projektipäällikkö Sami Pekonen Projekti-insinöörit Juha Kauppinen Sami Kinnunen Heikki Kokkonen Petri Huovinen Projekti-insinööri(t) (AMK) Yhteensä yli 10 eri työntekijää mukana hankkeessa jollain panoksella Sihteeri

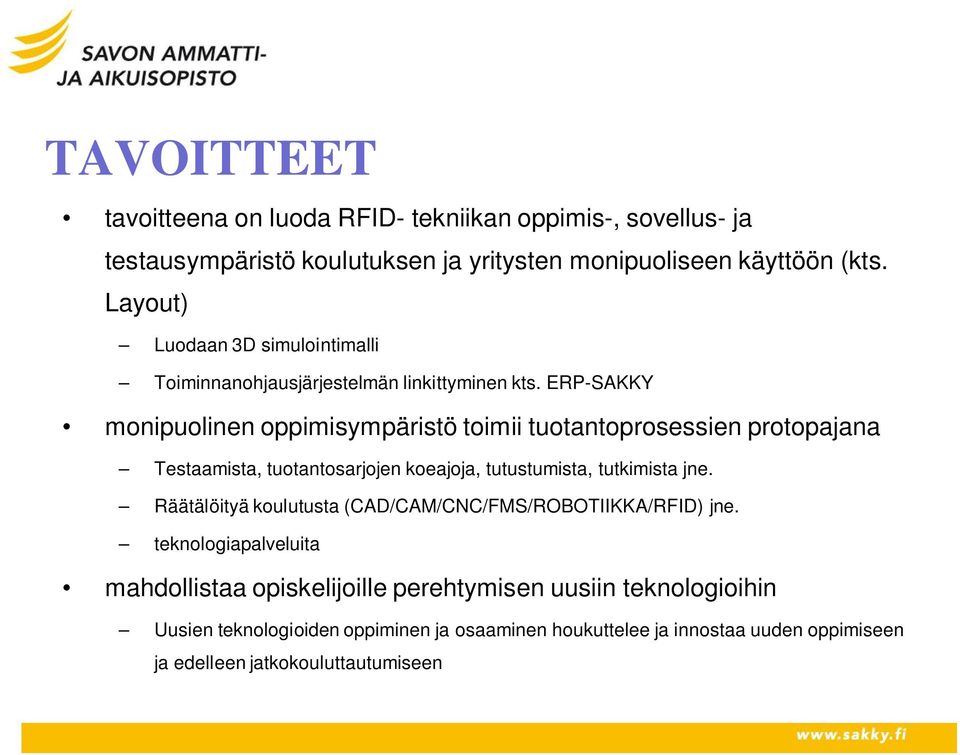

17 TAVOITTEET tavoitteena on luoda RFID- tekniikan oppimis-, sovellus- ja testausympäristö koulutuksen ja yritysten monipuoliseen käyttöön (kts. Layout) Luodaan 3D simulointimalli Toiminnanohjausjärjestelmän linkittyminen kts. ERP-SAKKY monipuolinen oppimisympäristö toimii tuotantoprosessien protopajana Testaamista, tuotantosarjojen koeajoja, tutustumista, tutkimista jne. Räätälöityä koulutusta (CAD/CAM/CNC/FMS/ROBOTIIKKA/RFID) jne. teknologiapalveluita mahdollistaa opiskelijoille perehtymisen uusiin teknologioihin Uusien teknologioiden oppiminen ja osaaminen houkuttelee ja innostaa uuden oppimiseen ja edelleen jatkokouluttautumiseen

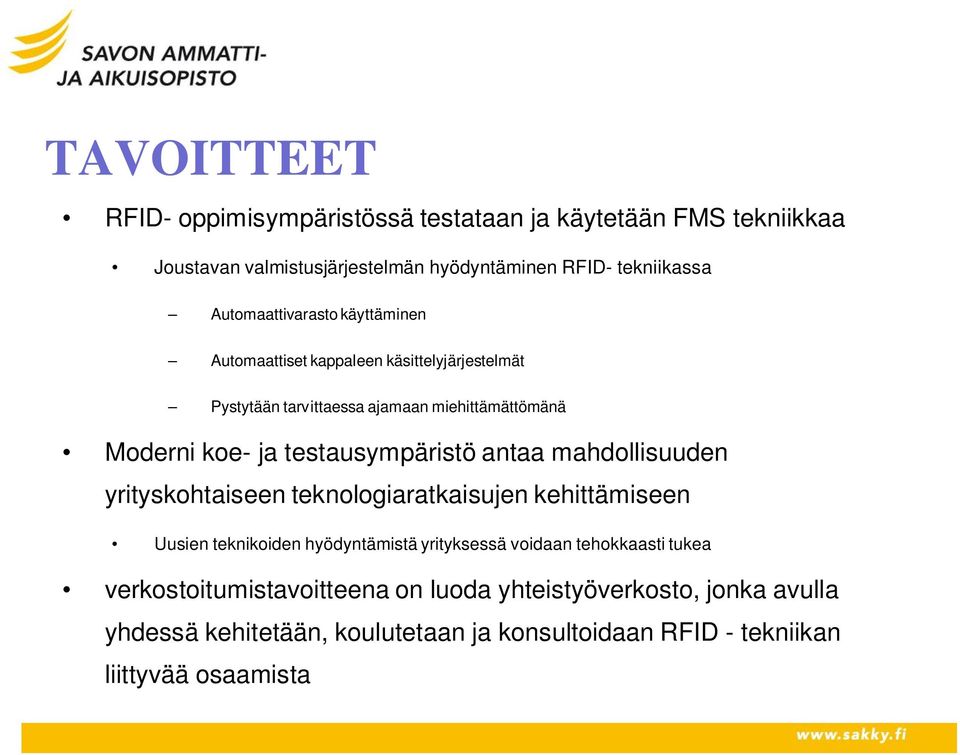

18 TAVOITTEET RFID- oppimisympäristössä testataan ja käytetään FMS tekniikkaa Joustavan valmistusjärjestelmän hyödyntäminen RFID- tekniikassa Automaattivarasto käyttäminen Automaattiset kappaleen käsittelyjärjestelmät Pystytään tarvittaessa ajamaan miehittämättömänä Moderni koe- ja testausympäristö antaa mahdollisuuden yrityskohtaiseen teknologiaratkaisujen kehittämiseen Uusien teknikoiden hyödyntämistä yrityksessä voidaan tehokkaasti tukea verkostoitumistavoitteena on luoda yhteistyöverkosto, jonka avulla yhdessä kehitetään, koulutetaan ja konsultoidaan RFID - tekniikan liittyvää osaamista

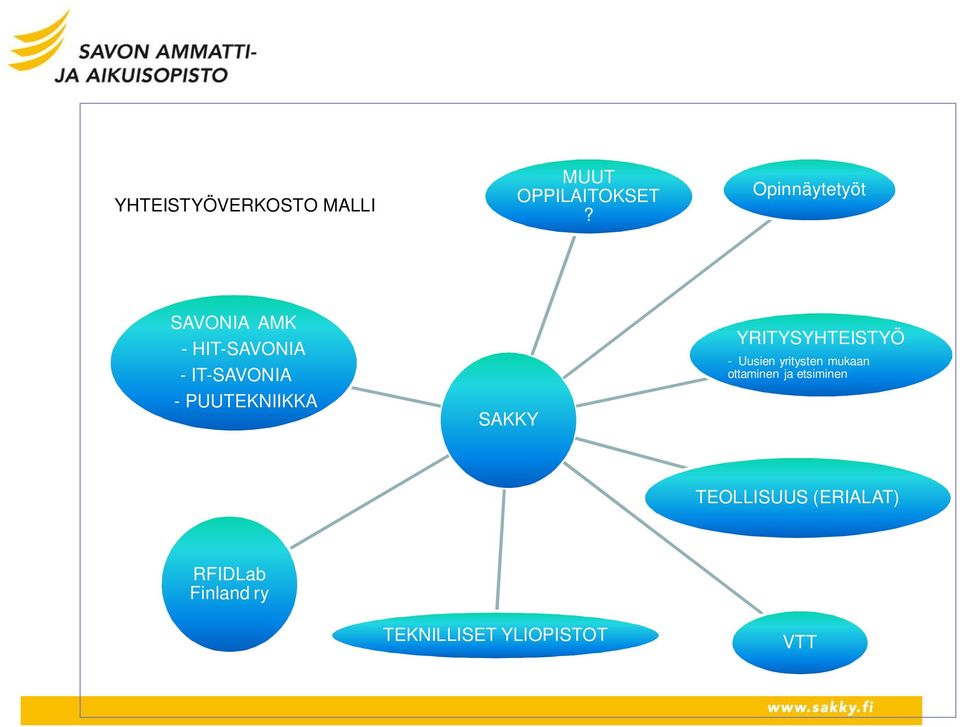

19 YHTEISTYÖVERKOSTO MALLI MUUT OPPILAITOKSET? Opinnäytetyöt SAVONIA AMK - HIT-SAVONIA - IT-SAVONIA - PUUTEKNIIKKA SAKKY YRITYSYHTEISTYÖ - Uusien yritysten mukaan ottaminen ja etsiminen TEOLLISUUS (ERIALAT) RFIDLab Finland ry TEKNILLISET YLIOPISTOT VTT

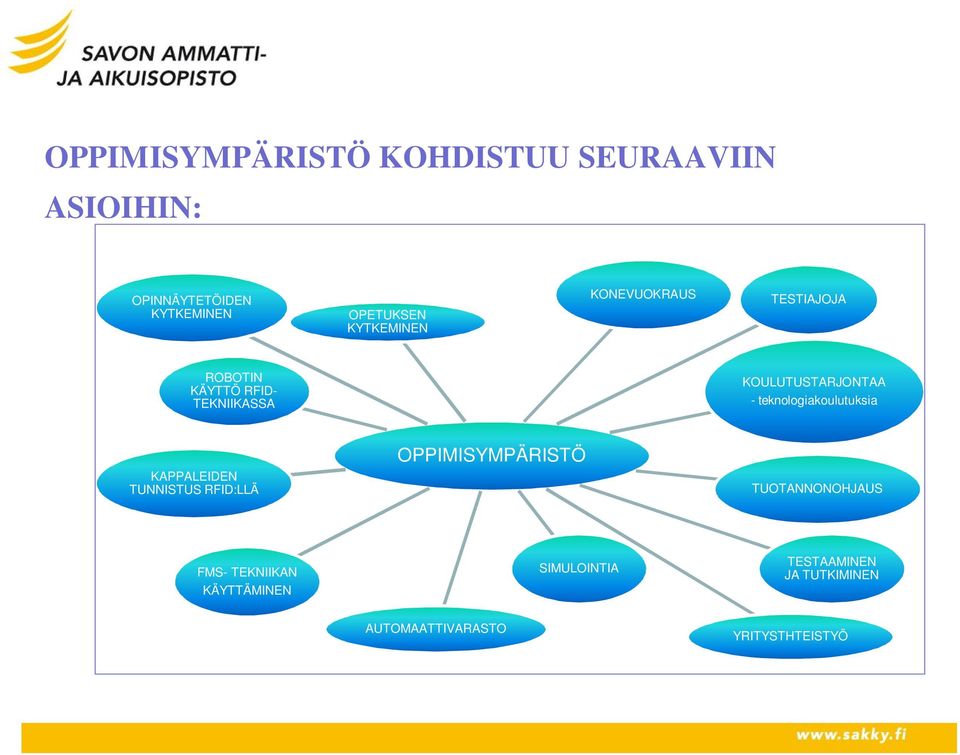

20 OPPIMISYMPÄRISTÖ KOHDISTUU SEURAAVIIN ASIOIHIN: OPINNÄYTETÖIDEN KYTKEMINEN OPETUKSEN KYTKEMINEN KONEVUOKRAUS TESTIAJOJA ROBOTIN KÄYTTÖ RFID- TEKNIIKASSA KOULUTUSTARJONTAA - teknologiakoulutuksia KAPPALEIDEN TUNNISTUS RFID:LLÄ OPPIMISYMPÄRISTÖ TUOTANNONOHJAUS FMS- TEKNIIKAN KÄYTTÄMINEN SIMULOINTIA TESTAAMINEN JA TUTKIMINEN AUTOMAATTIVARASTO YRITYSTHTEISTYÖ

21 YHTEISTYÖKUMPPANIT:

22 Projektipäällikkö Sami Pekonen
