6 Sisältö 1. Turvallisuusmääräykset 2. Rakenne ja toimitetut osat 3. Oikea käyttö 4. Tekniset tiedot 5. Ennen laitteiston käytön aloittamista 6. Käyttö 7. Puhdistaminen, ylläpito, varastointi, kuljettaminen ja varaosien tilaaminen 8. Hävittäminen ja kierrättäminen 9. Ongelmanratkaisu -6-

7 Vaara! Laitetta käytettäessä on noudatettava joitakin turvallisuustoimia vammojen ja vaurioiden välttämiseksi. Lue täydelliset käyttöohjeet ja turvallisuusohjeet huolellisesti. Pidä tämä käyttöopas turvallisessa paikassa niin, että tiedot ovat aina käytettävissä. Jos annat laitteen toiselle henkilölle, luovuta myös nämä käyttöohjeet ja turvallisuustiedot. Emme ota mitään vastuuta vahingoista tai onnettomuuksista, jotka johtuvat näiden ohjeiden ja turvallisuustietojen noudattamatta jättämisestä. 1. Turvallisuusmääräykset Vastaavat turvallisuustiedot löytyvät ohessa olevasta esitteestä. Vaara! Lue kaikki turvallisuusmääräykset ja -tiedot. Näiden turvallisuusmääräysten ja -tietojen noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan vammaan. Pidä kaikki turvallisuustiedot ja -ohjeet suojatussa paikassa tulevaa käyttöä varten. Laitteen varoitusmerkkien selitykset (katso kuva 10) 1) Lue käyttöohjeet. 2) Huomioi singahtaneiden osien vaara. Pidä turvallinen etäisyys. 3) Vaara! Terävät terät - Sammuta moottori ja irrota sytytystulppa ennen kuin suoritat mitään ylläpito-, huolto-, puhdistus- tai säätötoimenpiteitä. 4) Täytä öljyllä ja polttoaineella ennen kuin käynnistät ruohonleikkurin. 5) Varoitus: Käytä kuulosuojaimia ja turvalaseja. 6) Taattu äänen voimakkuustaso. 7) Varoitus! Kuumat osat. Pysy etäällä. 8) Täytä polttoaineella ainoastaan, kun moottori on poissa päältä. 9) Leikkuuvammojen vaara. Varoitus: pyörivät leikkurit. 10) Käynnistystoimenpide 11) Moottorin käynnistys/sammutusvipu (I=moottori päällä; 0=moottori poissa päältä) 12) Ajovipu (kytkimen vipu) 2. Rakenne ja toimitetut osat 2.1 Rakenne (kuva 1-9) 1a. Moottorin käynnistys/sammutusvipu (moottorijarru) 1b. Ajovipu (kytkimen vipu) 2a. Sivupoistimen läppä 2b. Sivupoistimen sovitin 3. Ylempi ja alempi painotanko 4a. Rikesäkki 4b. Katesovitin 4c. LED-merkkivalo 5a. Poistimen läppä 5b. Kiilahihna 6. Säiliön täyttökorkki 7. Öljyntäyttöruuvi 8. Leikkuukorkeuden säätö 9. Käynnistin 10. 1x kaapelikiinnike 11. Tähtimutteri (4x) 12a. Lyhyt ruuvi (2x) 12b. Pitkä ruuvi (2x) 13. Sytytystulppa-avain 2.2 Toimitukseen kuuluvat osat Varmista, että tuote on toimitettu kokonaisuudessaan toimituksen laajuuden mukaisesti. Jos osia puuttuu, ota yhteyttä huoltokeskukseesi tai myyntipaikkaan, josta tuotteen ostit, viimeistään viisi työpäivää tuotteen ostamisen jälkeen ja esitä ostokuitti. Katso myös käyttöoppaan lopussa olevien huoltotietojen takuutaulukkoa. Avaa paketti ja poista laitteisto varovaisesti. Poista pakkausmateriaalit ja mahdolliset pakkaus- ja/tai kuljetustuet (jos tarpeen). Tarkista, että kaikki osat ovat mukana. Tarkista laitteisto ja lisäosat kuljetuksen aikana tapahtuneen vahingon varalta. Jos mahdollista, säilytä pakkaus takuuajan loppuun asti. Vaara! Laite ja pakkausmateriaalit eivät ole leluja. Älä anna lasten leikkiä muovipusseilla, kelmuilla tai pienillä osilla. On olemassa nielemis- tai tukehtumisriski! Bensiinikäyttöinen ruohonleikkuri Katesovitin Ylempi ja alempi painotanko Rikesäkki -7-

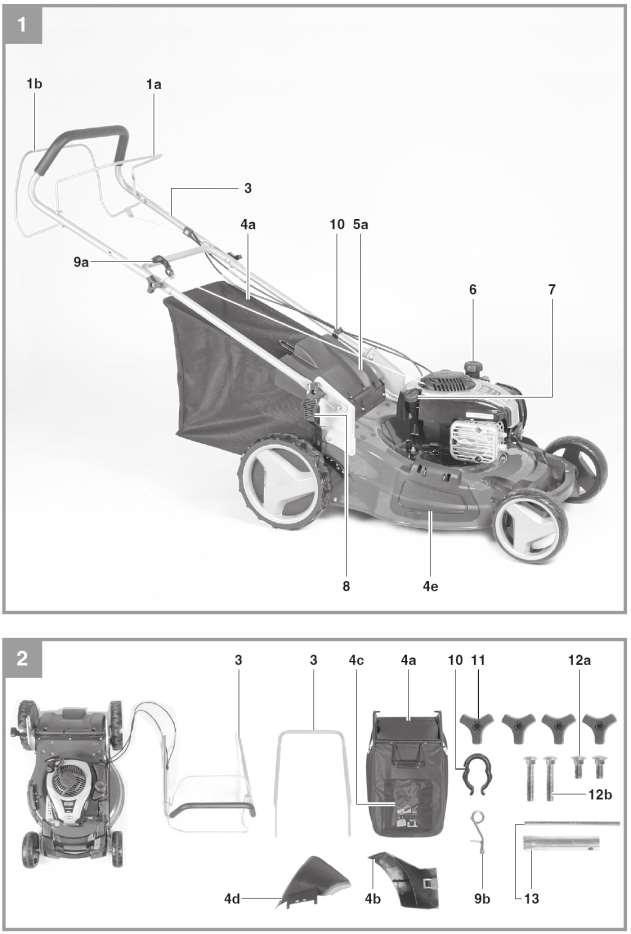

8 Sivupoistimen sovitin Käynnistimen koukku 1x kaapelikiinnike Tähtimutteri (4x) Pitkä ruuvi (2x) Lyhyt ruuvi (2x) Sytytystulppa-avain Briggs & Stratton -käyttöopas Alkuperäiset käyttöohjeet Turvallisuusohjeet 3. Oikea käyttö Laitteistoa saa käyttää ainoastaan niiden toimintojen suorittamiseen, jotka se on suunniteltu suorittamaan. Mitä tahansa muuta käyttöä pidetään väärinkäyttönä. Käyttäjä, ei valmistaja, on vastuussa kaikista mahdollisista vahingoista tai vammoista, jotka johtuvat tällaisesta käytöstä. Bensiinikäyttöinen ruohonleikkuri on tarkoitettu yksityiskäyttöön eli käytettäväksi kotitalous- ja puutarhanhoitoympäristöissä. Ruohonleikkurin yksityiskäyttö tarkoittaa vuosittaista käyttöaikaa, joka ei yleisesti ylitä 50 tuntia, jona aikana laitetta käytetään pääosin pienten, kotitalouksien nurmikoiden ja koti/harrastepuutarhojen ylläpidossa. Julkiset tilat, urheiluhallit ja viljely/metsänhoitosovellukset rajataan pois. Huomioi, että laitetta ei ole suunniteltu käytettäväksi kaupallisissa tai teollisissa sovelluksissa. Takuumme mitätöityy, jos laitetta käytetään kaupallisissa tai teollisuusliiketoiminnassa tai vastaavaan tarkoitukseen. Valmistajan toimittamat käyttöohjeet tule säilyttää ja niitä tulee seurata sen varmistamiseksi, että ruohonleikkuria käytetään ja ylläpidetään oikein. Käyttöohjeet sisältävät tärkeitä tietoja käytön, ylläpidon ja huollon olosuhteisiin liittyen. Varoitus! Johtuen käyttäjän henkilövamman suuresta riskistä, ruohonleikkuria ei tule käyttää seuraavien töiden suorittamisessa: pensaiden, pensasaitojen tai puskien leikkaaminen, kiipeävien kasvien, kattopuutarhojen tai parvekkeella kasvavan ruohon leikkaaminen, lian ja rikkeen puhdistaminen (imeminen) kävelyteiltä tai puu- tai pensasleikkeiden silppuaminen. Lisäksi ruohonleikkuria ei saa käyttää tasoittimena korkeampien alueiden kuten myyränkolojen tasoittamisessa. Turvallisuussyistä ruohonleikkuria ei saa käyttää minkäänlaisten muiden työkalujen tai työkalusettien ajoyksikkönä. 4. Tekniset tiedot Huom! Mukana toimitettu valmistajan Briggs & Stratton käyttöopas sisältää moottorin tekniset tiedot! Moottorin tyyppi:.. Yksisylinterinen, nelitahtinen moottori, 150 ccm Moottorin teho (2800 min -1 ):... 2,22 kw/3,02 hv Käyttönopeus n 0: min -1 Polttoaine:... tavallinen bensiini Leikkuukorkeuden säätö:.. keskitetty, (30-80 mm) Leikkuuleveys: mm Paino: kg Vaara! Melu ja värähtely L pa äänenpaineen taso... 82,6 db(a) K pa epävarmuus...3 db L WA äänen voimakkuustaso db(a) L WA äänen voimakkuus (mitattu) db(a) K WA epävarmuus... 1,82 db Käytä korvasuojia. Melu voi vahingoittaa kuuloa. Värähtelyarvo a h = 5,06 m/s² K epävarmuus = 1,5 m/s² Pitkiä työjaksoja tulee välttää suurien ääni- ja värähtelytasojen takia. Vähennä melu ja värähtely niin pieneksi kuin mahdollista! Käytä vain laitteita, jotka ovat täysin käyttökunnossa. Ylläpidä ja puhdista laite säännöllisesti. Sovella työtapaasi laitteen mukaiseksi. Älä ylikuormita laitetta. Huollata laite tarpeen mukaan. Sammuta laite, kun se ei ole käytössä. -8-

9 Varoitus! Jäljelle jäävät riskit Vaikka käyttäisitkin tätä sähkötyökalua ohjeiden mukaisesi, joitakin jäljelle jääviä riskejä ei voida poistaa. Seuraavat vaarat voivat syntyä johtuen laitteen rakenteesta: 1. Kuulovamma, jos soveltuvaa kuulosuojainta ei käytetä. 2. Vahinkoa terveydelle johtuen käden ja käsivarren värähtelyistä, jos laitetta käytetään pitkiä aikoja tai jos sitä ei ohjata ja ylläpidetä oikein. 5. Ennen laitteiston käytön aloittamista 5.1 Osien kokoaminen Jotkin laitteiston osat toimitetaan osiin purettuina. Nopean ja helpon kokoamisen varmistamiseksi lue ja noudata alla annettuja ohjeita. Huom! Tarvitset seuraavat lisätyökalut (ei toimituksessa) kokoamista varten ja myös ylläpidon yhteydessä: Matala öljyastia (öljyn vaihtoon) Litran mittakannu (öljyn/bensiinin kestävä) Bensiinisäiliö Suppilo (joka sopii säiliön bensiinin täyttökaulaan) Rättejä (öljyn/bensiinin jäämien pyyhkimiseen; hävitä nämä huoltoasemalla) Bensiinin imupumppu (muovia; saatavissa rautatavaraliikkeistä) Öljykannu, jossa on käsipumppu (saatavissa rautatavaraliikkeistä) Moottoriöljy Kokoaminen 1. Sovita ylempi ja alempi painotanko (kohta 3) kuvassa 3a-3b näytetysti. Valitse kiinnitystä varten yksi rei istä sen mukaan mikä on painotangon haluttu korkeus. Tärkeää! Molemmat puolet tulee asentaa samalle korkeudelle. 2. Aseta käynnistimen kädensija (kohta 9) tarkoituksen mukaiseen koukkuun kuten esitetty kuvassa 3c. 3. Kiinnitä toimilaitteen kaapelit painotankoon toimituksissa olevilla kaapelikiinnikkeillä (kohta 10) kuten esitetty kuvassa 3d. 4. Nosta poistimen läppää (kohta 5a) toisella kädellä ja kiinnitä ruohopussi (kohta 4a) kuten esitetty kuvassa 4a Leikkuukorkeuden säätö Varoitus! Säädä leikkuukorkeutta ainoastaan, kun moottori on sammutettu. Leikkuukorkeutta säädetään keskitetysti leikkuukorkeuden säädinvivulla (kuva 7/ kohta 8). Leikkuukorkeus voidaan valita useista vaihtoehdoista. Ota säädinvipu käyttöön ja vedä se haluttuun asentoon. Anna säätimen napsahtaa paikalleen. 6. Käyttö Huom! Moottori toimitetaan ilman öljyä tai bensiiniä. Lisää siksi öljyä ja bensiiniä ennen kuin käynnistät moottorin. Mukana toimitettu valmistajan Briggs & Stratton käyttöopas sisältää moottorin ylläpito-ohjeet ja ylläpidon aikavälien tiedot. Varoitus: Älä koskaan käytä useampaa kuin yhtä turvattua bensiinikannua. Älä tupakoi täyttäessäsi polttoainesäiliötä. Sammuta moottori ja anna sen jäähtyä muutaman minuutin ajan ennen polttoainesäiliön täyttöä. Varmista, että käynnistin on liitetty sytytystulppaan. Moottorin käynnistys/sammutusvivun turvallisuustestin suorittaminen Ruohonleikkuri on varustettu moottorin käynnistys/sammutusvivulla (kuva 5a/kohta 1a), jotta se ei voi käynnistyä tahattomasti ja sen varmistamiseksi, että moottori ja terä pysähtyvät nopeasti vaaratilanteessa. Vipu täytyy ottaa käyttöön (kuva 5b) ennen kuin ruohonleikkuri käynnistetään. Kun moottorin käynnistys/ sammutusvipu vapautetaan, sen täytyy palata alkuperäiseen asentoonsa (kuva 5a). Suorita tämä toiminto useaan kertaan ennen kuin aloitat ruohonleikkuun sen varmistamiseksi, että vipu ja toimintalaitteen kaapelit toimivat oikein. Toista testi useita kertoja sen jälkeen, kun moottori on käynnistynyt. Kun moottorin käynnistys/sammutusvipu vapautetaan, moottorin tulee sammua muutaman sekunnin sisällä. Jos näin ei käy, ota yhteys asiakaspalveluun. Vaara: Terä alkaa liikkua heti, kun moottori käynnistetään. -9-

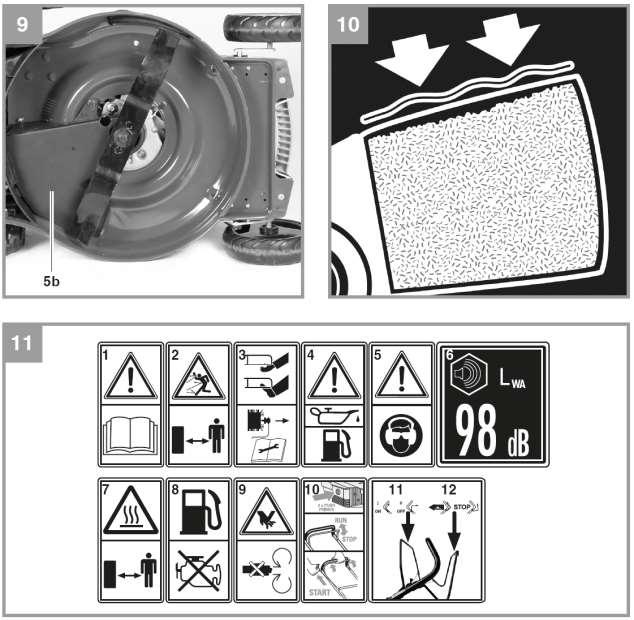

10 6.1 Moottorin käynnistäminen Tarkempia tietoja moottorin käynnistämisestä saat mukana toimitetusta valmistajan Briggs & Stratton käyttöoppaasta. Ajoyksikkö Ajovipu/kytkinvipu (kuva 5a/kohta 1b): Jos painat tätä vipua (kuva 5c), ajon kytkin sulkeutuu ja ruohonleikkuri alkaa liikkua moottorin ollessa käynnissä. Vapauta ajovipu hyvissä ajoin pysäyttääksesi ruohonleikkurin. Harjoittele liikkeelle lähtöä ja pysähtymistä ennen kuin käytät ruohonleikkuria ensimmäistä kertaa, jotta osaat hallita sitä. 6.2 Vinkkejä oikeanlaiseen ruohonleikkuuseen Vaara! Älä koskaan avaa kourun läppää, kun ruohopussi on irrotettuna (tyhjennystä varten) ja moottori on yhä käynnissä. Pyörivä terä voi aiheuttaa vakavia vammoja! Kiinnitä kourun läppä ja rikepussi aina huolellisesti. Sammuta moottori ennen kuin irrotat ne. Aina, kun sinun täytyy suorittaa mitään säätö-, ylläpito- tai huoltotoimia, sammuta moottori ja odota kunnes terä ei enää pyöri. Irrota sytytystulpan liitin. Ruohonleikkuu Moottori on säädetty parhaalle nopeudelle ruohonleikkuuta, ruohon sinkoamista rikepussiin ja monen vuoden käyttöä varten. Käytä vain terävää terää, joka on hyvässä kunnossa. Tämä estää ruohon lehtiä rispaantumasta ja nurmikkoa kellastumasta. Yritä leikata nurmikko suorissa linjoissa parhaalta näyttävän tuloksen aikaan saamiseksi. Linjojen tulee olla muutaman senttimetrin verran päällekkäisiä, jotta nurmikkoon ei jää viivoja. Pidä ruohonleikkurin alaosa puhtaana ja poista kertynyt ruoho. Kertymät eivät ainoastaan tee leikkurin käynnistämisestä vaikeampaa, ne huonontavat leikkuun laatua ja vaikeuttavat ruohon pussittamista. Leikkaa aina nousujen mukaisesti (ei ylös ja alas). Voit estää ruohonleikkuria lipsumasta alas asettamalla sen kulmittain ylöspäin. Valitse leikkuukorkeus ruohon pituuden mukaisesti. Jos tarpeen, leikkaa nurmikko useaan kertaa niin, että et koskaan leikkaa enempää kuin 4 cm ruohoa kerrallaan. Sammuta moottori ennen kuin tarkistat terän. Pidä mielessä, että terä jatkaa liikettään usean sekunnin ajan sen jälkeen, kun moottori on sammutettu. Älä koskaan yritä pysäyttää terää käsin. Tarkista tasaisin väliajoin, että terä on kunnolla kiinni, hyvässä kunnossa ja terävä. Jos mikään näistä ei pidä paikkaansa, teroita terä tai vaihda se. Siinä tapauksessa, että terä osuu johonkin, sammuta ruohonleikkuri välittömästi ja odota, että terä pysähtyy kokonaan. Tarkista sitten terän ja sen asennuskohdan kunto. Vaihda vahingoittuneet osat. Kate (kuva 4b) Katetilassa leikkuurike silputaan ruohonleikkurin rungon sisällä ja levitetään sitten takaisin nurmikolle. Leikattua ruohoa ei tarvitse kerätä tai hävittää. Tämä on mahdollista vain, jos nurmikko on varsin lyhyt. Parhaat tulokset voidaan saada aikaan ainoastaan kateleikkuuterää käyttäen (saatavissa lisäosana). Katetoiminnon käyttämiseksi irrota rikepussi, liu uta katesovitin poistimen aukkoon (kohta 4b) ja sulje poistimen aukko. Katesovittimen poistamiseksi paina vipua (A) kuten kuvassa 4b on esitetty. Sivupoistin (Fig. 6) Asenna katesovitin käyttääksesi sivupoistinta. Kiinnitä sivupoistimen sovitin (kohta 4d) kuvassa 6 esitetyn mukaisesti. 6.3 Moottorin sammuttaminen Moottorin sammuttamiseksi sinun täytyy vain vapauttaa moottorin käynnistys/ sammutuskytkin (kuva 5a/ kohta 1a). Vedä sytytystulpan liitin sytytystulpasta estääksesi moottoria käynnistymästä. Ennen kuin käynnistät moottorin uudelleen, tarkista moottorijarrun kaapeli. Tarkista, että toimintalaitteet kaapeli on asennettu oikein. Jos sammutuskaapeli on taipunut tai vahingoittunut, se tulee vaihtaa. -10-

11 6.4 Rikepussin tyhjentäminen Kun rikepussi on täynnä, ilman läpikulku hidastuu ja tason ilmaisin (4c) on lähellä rikepussia (kuva 10). Tyhjennä rikepussi ja puhdista poistokouru. Vaara! Ennen kuin irrotat rikepussin, sammuta moottori ja odota, kunnes terä on pysähtynyt. Irrottaaksesi ruohokorin, nosta yhdellä kädellä kourun läppä ja ota toisella kiinni korin kantokahvasta. Irrota kori (kuva 4a). Turvallisuussyistä kourun läppä laskeutuu automaattisesti ruohokorin irrottamisen jälkeen ja sulkee kourun taka-aukon. Jos aukossa on ruohoa, moottorin on helpompi käynnistää uudelleen, jos vedät ruohonleikkuria taaksepäin noin metrin verran. Älä käytä käsiäsi tai jalkojasi rikkeen poistamiseen ruohonleikkurin rungolta tai sen sisältä, vaan käytä soveltuvia työkaluja, kuten harjaa tai käsiluutaa. Sen varmistamiseksi, että suurin osa ruohorikkeestä tulee kerättyä, sekä rikepussi että varsinkin ilmaritilä tulee puhdistaa jokaisen käytön jälkeen. Kiinnitä rikepussi vasta, kun moottori on sammutettu ja terä pysähtynyt. Nosta kourun läppää toisella kädellä samalla, kun tartut ruohokorin kädensijaan toisella. Ripusta kori ylhäältä. 7. Puhdistaminen, ylläpito, varastointi, kuljettaminen ja varaosien tilaaminen Vaara! Älä koskaan tee toimia tai kosketa mitään sytytysjärjestelmän jännitettä johtavia osia moottorin ollessa käynnissä. Irrota sytytystulppa liitännästään ennen kuin teet mitään ylläpito- tai kokoamistoimenpiteitä. Älä koskaan työskentele laitteen parissa moottorin ollessa käynnissä. Sellaisia toimia, joita ei ole kuvattu näissä käyttöohjeissa, tulee suorittaa vain valtuutettujen huoltopajojen toimesta. 7.1 Puhdistaminen Ruohonleikkuri tulee puhdistaa huolellisesti jokaisen käyttökerran jälkeen. Tämä koskee erityisesti sen alaosaa ja terän asennuskohtaa. Kallista ruohonleikkuria taakse painamalla painotankoa. Huom: Käytä bensiinipumppua kaiken polttoaineen poistamiseen polttoainesäiliöstä ennen kuin kallista ruohonleikkuria. Älä kallista ruohonleikkuria enempää kuin 90 astetta. Lika ja ruoho on helpointa poistaa välittömästi leikkaamisen jälkeen. Kuivat ruohon ja lian jäänteet voivat huonontaa leikkuutoimintoa. Tarkista, että ruohon poistokouru on puhdas ruohon jäämistä ja puhdista se tarpeen mukaan. Älä koskaan puhdista ruohonleikkuria vesisuihkulla tai korkeapainepuhdistimella. Varmista, että laitteen sisälle ei pääse vettä. Älä käytä aggressiivisia puhdistusaineita kuten kylmäpuhdistusaineita tai bensiiniä. 7.2 Ylläpito Huom: Hävitä likaantuneet ylläpito- ja käyttömateriaalit soveltuvissa keräyspisteissä Bensiinimoottori Mukana toimitettu valmistajan Briggs & Stratton käyttöopas sisältää moottorin ylläpito-ohjeet ja ylläpidon aikavälien tiedot Terät Turvallisuussyistä jätä kaikki terien teroitus-, tasapainotus- ja asennustoimet valtuutetun huoltokeskuksen tehtäväksi. Parhaiden tulosten aikaan saamiseksi suosittelemme, että terät tarkistetaan vuosittain. Terien vaihtaminen (kuva 8) Leikkuuyksikköä vaihdettaessa varmista, että käytät vain aitoja vaihto-osia. Terän tunnistemerkin tulee vastata varaosalistassa annettua numeroa. Älä koskaan asenna toisen valmistajan valmistamaa terää. Vahingoittuneet terät Jos kaikesta varovaisuudesta huolimatta terä osuu johonkin esteeseen, sammuta moottori välittömästi ja vedä sytytystulpan liitäntä irti. Kallista ruohonleikkuria taakse ja tarkista terä vaurioiden varalta. Vahingoittuneet tai taipuneet terät tulee vaihtaa. Älä koskaan suorita taipunutta terää. Älä koskaan työskentele käyttäen taipunutta tai erittäin kulunutta terää, sillä tämä johtaa värähtelyihin, jotka vahingoittavat leikkuria lisää. Varoitus! Vamman riski vaurioituneet terän kanssa työskenneltäessä. -11-

12 7.2.3 Akselit ja vanteiden keskiöt Akselit ja vanteiden keskiöt tulee rasvata kerran käyttökaudessa. Tämä tapahtuu irrottamalla vanteiden keskiöt ruuvimeisselillä ja irrottamalla pyörien kiinnitysruuvit Toimintalaitteen kaapelien ylläpito ja säätäminen Öljyä toimintalaitteen kaapelit tasaisin väliajoin ja tarkista, että ne liikkuvat ongelmitta Kiilahihnan tarkistaminen Irrota terä kuten kohdassa on kuvattu. Tarkistaaksesi kiilahihnan sen kansi (kuva 9/kohta 5b) täytyy irrottaa Korjaaminen Aina huolto- tai ylläpitotoimien suorittamisen jälkeen tarkista, että kaikki turvalaitteen on asennettu ja hyvässä kunnossa. Pidä mahdollisesti vaaralliset osat poissa muiden ja lasten ulottuvilta. Huom! Saksan valtion Tuotevastuulain mukaisesti emme ole vastuussa mistään vahingoista, jos ne aiheutuvat tuotteen epäsoveltuvista korjaustoimista tai jos osat on vaihdettu sellaisiin, jotka eivät ole aitoja varaosia tai meidän hyväksymiämme. Lisäksi emme ole vastuussa mistään vahingoista, jos ne aiheutuvat tuotteen epäsoveltuvista korjaustoimista. Järjestä työ asiakaspalvelussa tai valtuutetussa työpajassa. Sama koskee kaikki lisäosia Käyttöajat Noudata ruohonleikkuun käyttöaikoihin liittyviä säädöksiä, jotka voivat vaihdella paikkakunnittain. 7.3 Ruohonleikkurin valmistelu pitkäaikaisvarastointia varten Varoitus! Älä tyhjennä polttoainesäiliötä suljetussa tilassa, tulen läheisyydessä tai tupakoidessasi. Polttoainehöyryt voivat johtaa räjähdyksiin ja tulipaloihin. Mukana toimitettu valmistajan Briggs & Stratton käyttöopas sisältää moottorin ylläpito-ohjeet ja ylläpidon aikavälien tiedot. 3. Puhdista sylinterin ja kuoren jäähdytyslaipat. 4. Puhdista koko laite maalipinnan suojaamiseksi. 5. Varastoi laite hyvin tuuletetussa tilassa. 7.4 Ruohonleikkurin valmistelu kuljetusta varten Varoitus! Älä tyhjennä polttoainesäiliötä suljetussa tilassa, tulen läheisyydessä tai tupakoidessasi. Polttoainehöyryt voivat johtaa räjähdyksiin ja tulipaloihin. 1. Tyhjennä polttoainesäiliö pumppua käyttäen. 2. Annan moottorin aina käydä, kunnes kaikki säiliössä oleva polttoaine on käytetty. 3. Tyhjennä moottoriöljy lämpimästä moottorista. Mukana toimitettu valmistajan Briggs & Stratton käyttöopas sisältää moottorin ylläpito-ohjeet ja ylläpidon aikavälien tiedot. 4. Irrota sytytystulpan liitäntä sytytystulpasta. 5. Puhdista sylinterin ja kuoren jäähdytyslaipat. 6. Irrota käynnistin koukusta (kuva 3c). Löysää liitäntää kuvan 3b mukaisesti painotangon vasemmalla ja oikealla puolen ja nosta ylempi painotanko ylös. Varmista, että toimintalaitteen kaapelit eivät taivu, kun tanko on ylhäällä. 7. Työnnä muutama kerros aaltopahvia ylemmän ja alemman painotangon ja moottorin väliin, jotta ne eivät hankaa toisiaan vasten. 8. Kiinnitä kuorma tarpeeksi hyvin, jotta se ei pääse liikkumaan ja aiheuttamaan vahinkoja tai vammoja kuljetuksen aikana. 1. Tyhjennä polttoainesäiliö pumppua käyttäen. 2. Käynnistä moottori ja anna sen käydä, kunnes polttoainesäiliö ja -letku ovat täysin tyhjiä ja moottori pysähtyy. -12-

13 7.5 Kulutusosat, kuluvat materiaalit ja varaosat Varaosat, kulutusosat ja kuluvat materiaalit, kuten moottoriöljy, kiilahihnat, sytytystulpat, ilmasuodatin patruunat, bensiinisuodattimet, akut ja terät eivät ole minkään takuun alaisia. 7.6 Varaosien tilaaminen: Kerro seuraavat tiedot tilatessasi varaosia: Yksikön tyyppi Yksikön tuotenumero Laitteen tunnistenumero Tarvittavan varaosan varaosanumero Viimeisimmät hinta- ja muut tiedot löytyvät osoitteesta 8. Hävittäminen ja kierrättäminen Laite toimitetaan paketoituna, jotta se ei vahingoittuisi kuljetuksen aikana. Pakkauksen raaka-aineet voidaan käyttää uudelleen tai kierrättää. Laite ja sen lisäosat on valmistettu useista eri materiaalityypeistä, kuten metallista ja muovista. Älä koskaan heitä viallista laitetta pois kotitalousjätteenä. Laite tulee viedä soveltuvaan keräyskeskukseen oikeanlaista hävittämistä varten. Jos et tiedä tällaisen paikan sijaintia, kysy neuvoa paikallisilta viranomaisilta. -13-

14 9. Ongelmanratkaisu Varoitus: Sammuta moottori ja irrota sytytystulppa ennen kuin suoritat mitään tarkistus- tai säätötoimenpiteitä. Varoitus: Jos moottorin säädön tai korjaamisen jälkeen annat sen käydä muutaman minuutin ajan, muista, että pakokaasu- ja muut osat kuumenevat. Älä kosketa näitä osia, sillä ne saattavat polttaa. Tärkeää! Jos moottorin yhteydessä esiintyy ongelmia, katso ohjeita mukana toimitetusta valmistajan Briggs & Stratton käyttöoppaasta. Laite ei toimi hyvin ja värähtelee pahasti Moottori ei käynnisty Vika Todennäköinen syy Ratkaisu Moottori ei käy tasaisesti Nurmikko kellastuu, leikkaus epätasainen Ruohokouru ei ole puhdas - Irtonaisia pultteja - Terän liitäntä on irti - Terä epätasapainossa - Moottorin käynnistys/ sammutusvipu ei ole painettuna - Kaasutin on väärässä asennossa (jos toimituksessa) - Sytytystulppa viallinen - Polttoainesäiliö tyhjä - Polttoainepumppu ei ole käytössä (jos toimituksessa) - Ilmasuodatin likainen - Sytytystulppa likainen - Terä ei ole terävä - Leikkuukorkeus on liian matala - Moottorin nopeus on liian matala - Moottorin nopeus on liian matala - Leikkuukorkeus on liian matala - Terä on kulunut - Ruohopussi on tukossa - Tarkista pultit - Tarkista terän liitäntä - Vaihda terä - Paina moottorin käynnistys/ sammutusvipua - Tarkista asetus (jos toimituksessa) - Vaihda sytytystulppa - Lisää polttoainetta - Ota polttoainepumppu käyttöön (jos toimituksessa) - Puhdista ilmasuodatin - Puhdista sytytystulppa - Teroita terä - Säädä korkeutta - Aseta kaasutin enimmäisasentoon (jos toimituksessa) - Aseta kaasutin enimmäisasentoon - Aseta oikein - Vaihda terä - Tyhjennä ruohopussi Tuotteiden yhteydessä toimitettujen dokumenttien ja papereiden uudelleen painattaminen tai uudelleen tuottaminen missään muodossa, kokonaisuudessaan tai osissa, on sallittu ainoastaan isc GmbH:n kirjallisella luvalla. Oikeudet teknisiin muutoksiin pidätetään. -14-

15 Huoltotietoja Meillä on osaavia huoltoyhteistyökumppaneita kaikissa takuusertifikaatissa nimetyissä maissa, joiden yhteystiedot löytyvät myös takuusertifikaatista. Nämä kumppanit auttavat kaikissa huoltotarpeissa, kuten laitteiden korjauksissa, vara- ja kulutusosien tilauksien tai kuluvien tarvikkeiden ostojen yhteydessä. Huomioi, että seuraavat tämän tuotteen osat ovat tavallisen ja luonnollisen kulumisen alaisia ja siksi niitä tarvitaan myös kulutusosina. Kulutusosat* Kuluvat aineet* Puuttuvat osat Luokka Esimerkki Ilmasuodatin, bowdenkaapeli, ruohokori, renkaat, ajokytkin Terät * Eivät välttämättä osa toimitusta! Puutteiden tai vikojen yhteydessä rekisteröi ongelma netissä sivuilla Varmista, että annat tarkan kuvauksen ongelmasta ja vastaat seuraaviin kysymyksiin jokaisen tapauksen yhteydessä: Toimiko laite lainkaan vai onko se ollut viallinen alusta asti? Huomasitko mitään oireita tai vikoja ennen laitteen toiminnan loppumista? Mikä on mielestäsi laitteessa oleva vika (tärkein oire)? Kuvaa vika. -15-
