1 HP OmniBook 4150 Käyttöopas

2 Huomautus Tämän oppaan tiedot ja esimerkit on toimitettu sellaisinaan, ja ne voivat muuttua ilman ennakkoilmoitusta. Hewlett-Packard Company ei takaa tämän oppaan tekstin tai ohjeiden virheettömyyttä tai laitteiston tai ohjelmiston sopivuutta ostajan käyttötarkoituksiin. Hewlett-Packard Company ei vastaa tuotteen käytöstä tai ohjeiden noudattamisesta mahdollisesti seuranneista vahingoista. Copyright Hewlett-Packard Company Kaikki oikeudet pidätetään. Kaikenlainen jäljentäminen, lainaaminen tai kääntäminen on kielletty ilman Hewlett-Packard Companyn kirjallista lupaa paitsi silloin, kun tekijänoikeuslait sen sallivat. Tätä tuotetta ohjaavien ohjelmien tekijänoikeus kuuluu Hewlett-Packardille, ja kaikki oikeudet pidätetään. Kaikenlainen jäljentäminen, lainaaminen tai kääntäminen on kielletty ilman Hewlett-Packard Companyn kirjallista lupaa. Tätä tuotetta ohjaavien ohjelmien osien tekijänoikeudet voivat olla seuraavilla yrityksillä: Microsoft Corporation, SystemSoft Corp., Phoenix Technologies Ltd., NeoMagic Corporation ja Adobe Systems Incorporated. Lisätietoja tekijänoikeuksista on kyseisissä ohjelmissa. Microsoft, MS, MS-DOS, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Pentium ja Intel Inside -logo ovat Intel Corporationin Yhdysvalloissa rekisteröityjä tavaramerkkejä. TrackPoint on International Business Machinesin Yhdysvalloissa rekisteröity tavaramerkki. Adobe ja Acrobat ovat Adobe Systems Incorporatedin tavaramerkkejä. Hewlett-Packard Company Mobile Computing Division Pruneridge Ave. Cupertino, CA Käyttöopas

3 HP Ohjelmatuotteen käyttöoikeussopimus HP OmniBook -tietokoneessa on valmiiksi asennettuja ohjelmia. Lue ohjelmatuotteen käyttöoikeussopimus ennen jatkamista. Lue tämä käyttöoikeussopimus huolellisesti, ennen kuin aloitat tuotteen käytön. Asiakas saa oikeuden ohjelmatuotteeseen vain, jos hän hyväksyy käyttöoikeussopimuksen kaikki ehdot. Laitteen käyttö on osoitus ehtojen hyväksymisestä. Jos et hyväksy käyttöoikeussopimuksen ehtoja, sinun on joko poistettava ohjelmisto kiintolevyasemalta ja tuhottava Ohjelmatuotteen palauttamiseen tarkoitettu CD-levy tai palautettava tietokone ja ohjelmisto kokonaisuudessaan, jolloin saat takaisin täyden hankintahinnan. Käytön aloittaminen on osoitus käyttöoikeussopimuksen ehtojen hyväksymisestä. Jos alla ei toisin mainita, tämä HP Ohjelmatuotteen käyttöoikeussopimus kattaa kaiken ohjelmiston, joka on toimitettu sinulle, asiakkaalle, HP-tietokonetuotteen osana. Se kumoaa kaikki muut kuin HP:n ohjelmiston käyttöoikeusehdot, jotka saattavat löytyä käytönaikaisina, ohjelmatuotteen pakkauksessa olevista ohjekirjoista tai muusta materiaalista. Huomautus: Microsoftin käyttöjärjestelmäohjelmisto on lisensoitu asiakkaalle Microsoftin Käyttöoikeussopimuksessa (End User Licence Agreement eli EULA). Seuraavat käyttöoikeusehdot koskevat tuotteen käyttöä. Käyttö. Asiakas saa käyttää ohjelmatuotetta missä tahansa yhdessä tietokoneessa. Asiakas ei saa käyttää ohjelmatuotetta verkossa tai useammassa kuin yhdessä tietokoneessa. Asiakkaalla ei ole oikeutta selvittää tai purkaa tuotteen ohjelmakoodia, jollei tätä ole lailla sallittu. Kopiointi ja muokkaus. Asiakas saa kopioida tai muokata ohjelmatuotetta (a) arkistointitarkoituksiin tai (b) silloin, kun kopiointi tai muokkaus on välttämätöntä, jotta ohjelmatuotetta voitaisiin käyttää tietokoneessa. Kopiointia tai muokkausta ei saa käyttää muihin tarkoituksiin. Omistusoikeus. Asiakas hyväksyy sen, että hänellä ei ole ohjelmatuotteen omistusoikeutta tai muuta siihen liittyvää oikeutta fyysisen tietovälineen omistusoikeutta lukuun ottamatta. Asiakas myöntää ja hyväksyy sen, että ohjelmatuote on suojattu tekijänoikeudella. Asiakas myöntää ja hyväksyy sen, että ohjelmatuotteen on saattanut kehittää ulkopuolinen ohjelmistotalo, joka on nimetty ohjelmatuotteen tekijänoikeustiedoissa ja joka voi ryhtyä toimenpiteisiin siinä tapauksessa, että asiakas rikkoo käyttöoikeusehtoja tai loukkaa tekijänoikeutta. Ohjelmatuotteen palauttamiseen tarkoitettu CD-levy. Jos tuotteen mukana on toimitettu ohjelmatuotteen palauttamiseen tarkoitettu CD-levy: (i) Ohjelmatuotteen palauttamiseen tarkoitettua CD-levyä ja tukiohjelmistoa saa käyttää vain sen HP-tietokoneen ohjelmiston palauttamiseen, jonka mukana Ohjelmatuotteen palauttamiseen tarkoitettu CD-levy alun perin toimitettiin. (ii) Ohjelmatuotteen palauttamiseen tarkoitetulla CD-levyllä olevan Käyttöopas 3

4 Microsoftin käyttöjärjestelmän käyttöä koskee Microsoftin Käyttöoikeussopimus (End User Licence Agreement eli EULA). Ohjelmatuotteen käyttöoikeuden siirtäminen. Asiakas voi siirtää ohjelmatuotteen käyttöoikeuden kolmannelle osapuolelle vain kokonaisuutena ja vain, jos asiakkaalla on kolmannen osapuolen kanssa sopimus, jolla tämä suostuu käyttöoikeussopimuksen ehtoihin. Tällaisen siirron yhteydessä asiakas hyväksyy sen, että hänen oikeutensa ohjelmatuotteeseen ovat päättyneet, ja hän joko tuhoaa omat kopionsa ja muutoksensa tai toimittaa ne kyseiselle kolmannelle osapuolelle. Jälleenlisensointi ja jakelu. Asiakas ei saa vuokrata tai jälleenlisensoida ohjelmatuotetta tai jakaa kopioita tai ohjelmatuotteen muutoksia fyysisillä tietovälineillä tai tietoliikenneyhteyksien kautta ilman Hewlett-Packardin kirjallista suostumusta. Irtisanominen. Hewlett-Packard voi irtisanoa tämän ohjelmatuotteen käyttöoikeuden, jos asiakas ei ole noudattanut tämän sopimuksen ehtoja eikä Hewlett-Packardin huomautuksesta huolimatta ole korjannut tilannetta kolmenkymmenen (30) päivän kuluessa. Päivitykset ja laajennukset. Asiakas hyväksyy sen, että tämä ohjelmatuote ei sisällä päivityksiä tai laajennuksia, jotka saattavat olla saatavilla Hewlett-Packardin erillisen tukisopimuksen perusteella. Vientilauseke. Asiakas hyväksyy sen, ettei vie eikä jälleenvie ohjelmatuotetta tai yhtään sen kopiota tai muokkausta Yhdysvaltojen vientisääntöjen tai muiden vastaavien sääntöjen vastaisesti. U.S. Government Restricted Rights. Use, duplication, or disclosure by the U.S. Government is subject to restrictions as set forth in subparagraph (c)(1)(ii) of the Rights in Technical Data and Computer Software clause in DFARS Hewlett- Packard Company, 3000 Hanover Street, Palo Alto, CA U.S.A. Rights for non- DOD U.S. Government Departments and Agencies are as set forth in FAR (c)(1,2). Julkaisutiedot Painos 1...Elokuu 1999 Tämä opas on painettu kierrätyspaperille. 4 Käyttöopas

5 Sisällys OmniBookin esittely... 9 Lisätietojen hankkiminen Tuotteen osat OmniBookin mukana toimitetut osat OmniBookin ominaisuudet OmniBook - Edestä OmniBook - Sivulta OmniBok - Takaa Tietokoneen asentaminen ensimmäistä kertaa OmnniBookin ja Windowsin asennus OmniBookin käyttäminen OmniBookin käynnistäminen ja sulkeminen OmniBookin käynnistäminen ja sammuttaminen OmniBookin palauttaminen alkutilaan OmniBookin tilan tarkistaminen Virran tilan ja aseman käytön tarkistaminen OmniBookin osoitinlaitteiden käyttäminen Kiinteiden osoitinlaitteiden käyttäminen OmniBookin näytön käyttäminen Näytön kirkkauden säätäminen Näytön käyttöiän pidentäminen Äänijärjestelmän asetusten määrittäminen Äänenvoimakkuuden säätäminen OmniBookin näppäimistön käyttö Fn-pikanäppäinten käyttäminen Sisäisen numeronäppäimistön käyttäminen Akun virrankulutuksen hallinta Virrankäytön hallinta Akun varauksen tason tarkkaileminen APM:n asentaminen Windows NT 4.0 -käyttöjärjestelmään Akun tilan tarkistaminen Varauksen vähyydestä ilmoittavaan varoitukseen vastaaminen Akun lataaminen Akun vaihtaminen Lisäakun asentaminen OmniBookin laajentaminen Liitettävien moduulien käyttö Käyttöopas 5

6 Käytönaikaisen vaihdon tuen asentaminen Moduulin vaihtaminen Ulkoisten laitteiden liittäminen Ulkoisten laitteiden liitinten tunnistaminen Ulkoisen näytön liittäminen Sisäisen ja ulkoisen näytön käyttö Ulkoisen näppäimistön tai PS/2-hiiren liittäminen Tulostimen liittäminen PC-korttien käyttäminen PC-kortin asentaminen ja poistaminen Testattujen PC-korttien löytäminen Card Executiven asentaminen Windows NT 4.0 -käyttöjärjestelmään Kiintolevyaseman asentaminen Kiintolevyaseman vaihtaminen RAM-laajennusmoduulin asentaminen RAM-laajennusmoduulin asentaminen OmniBookin määrittäminen BIOS Setup -apuohjelma BIOS Setup -apuohjelman käyttäminen Turva-asetusten määrittäminen OmniBook-salasanan määrittäminen tai muuttaminen OmniBook-salasanan poistaminen Lukitusvaijerin kiinnittäminen Vianmääritys Ongelmien ratkaiseminen Lisälaiteongelmat Ääniongelmat Näyttöongelmat Kiintolevyasemaan liittyvät ongelmat Näppäimistö- ja osoitinlaiteongelmat Infrapunaongelmat Muistiongelmat PC-korttiongelmat (PCMCIA) Suorituskykyongelmat Virta- ja akkuongelmat Tulostusongelmat Sarja-, rinnakkais- ja USB-laiteongelmat Käynnistysongelmat Toiminnan testaaminen Vianmäärityksen suorittaminen Vianmäärityslevykkeen luominen Ohjelmiston palauttaminen Windowsin tehdasasennuksen palauttaminen Käyttöopas

7 Tietoja tuesta ja palveluista HP OmniBook -tuki Tuki Elektroniset tukipalvelut Huolto Asiakastukikeskukset Hewlett-Packardin rajoitetun takuun lauseke Tekniset tiedot, määritykset ja työturvallisuustiedot Laitteiston tekniset tiedot Turvallisuustiedot Virtajohdot Ergonomia Akun turvamääräykset Laserturvamääräykset LED-turvamääräykset Määritykset Kansainvälinen Hakemisto Käyttöopas 7

8

9 OmniBookin esittely Käyttöopas 9

10 OmniBookin esittely Lisätietojen hankkiminen Lisätietojen hankkiminen Hankkimasi OmniBook asettaa henkilökohtaisille tietokoneille uuden standardin. Vaikka OmniBook on pienikokoinen ja kevyt, se on suunniteltu Hewlett-Packardille tunnusomaisella laadulla ja yksityiskohtiin on kiinnitetty runsaasti huomiota. OmniBookin Pika-aloitusoppaassa kuvataan OmniBookin käytön aloittaminen. Tässä oppaassa kuvataan OmniBookin asennus ja käyttö sekä toimenpiteet ongelmatilanteissa. Tässä taulukossa on muita OmniBook-tuotteiden tietolähteitä. Lähde Käyttöopas Käytönaikainen Viiteopas Käytönaikaiset OmniBook Notes - huomautukset Microsoft Windows - käyttöopas OmniBook-Websivusto HP Customer Care - asiakastukisivusto Corporate Evaluator s Guide - opas Kuvaus ja sijainti Tässä painetussa käyttöoppaassa on OmniBookin esittely ja kuvaus OmniBookin perustoiminnoista. Siinä on myös asennus-, peruskäyttö- ja vianmääritysohjeita sekä takuutietoja. Viiteopas on OmniBookin kiintolevyllä. Oppaassa on OmniBookin käyttö- ja ylläpitoohjeet. Lisätietoja on OmniBook Library -kirjastossa. Oppaan julkaisun jälkeen tulleet tiedot löydät käytönaikaisen OmniBook Library - kirjaston OmniBook Notes -huomautuksista. Opas on toimitettu OmniBookin mukana, ja siinä on tietoja tietokoneen Microsoft Windows -version perusominaisuuksien käyttämisestä. (Euroopan peilipalvelin). Tässä oppaassa on ohjeet muiden käyttöjärjestelmien asennuksesta sekä OmniBookin määrittämisestä yrityksen verkkoympäristössä. Opas on OmniBook- Web-palvelimella. 10 Käyttöopas

11 OmniBookin esittely Tuotteen osat Tuotteen osat HP OmniBook 4150 kuuluu HP-muistikirja-PC:ihin, jotka perustuvat markkinoiden nykyaikaisimpaan kannettavissa tietokoneissa käytettävään tekniikkaan. Siinä on nopeat Intel-prosessorit, suuret TFT-näytöt sekä suuren kapasiteetin kiintolevyt. OmniBookin mukana toimitetut osat HP OmniBook 4150 Levykeasema CD-asema tai DVD-asema Verkkovirtasovitin ja virtajohto Litiumioniakku Täytemoduuli (asennettu) OmniBookin Käyttöopas Pika-aloitusopas OmniBookin Ohjelmatuotteen palauttamiseen tarkoitettu CD-levy, jossa on Windows-ohjelmatuotteen palauttamisohjelmisto ja Windows-ajuri. Microsoft Windows -käyttöopas. Käyttöopas 11

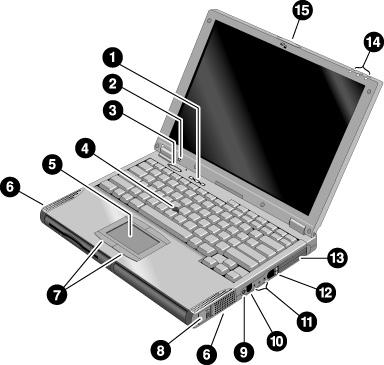

12 OmniBookin esittely OmniBookin ominaisuudet OmniBookin ominaisuudet OmniBook - Edestä 1. Näppäimistön merkkivalot (vasemmalta oikealle: Caps Lock, numeronäppäimistön lukitus, Num Lock). 2. Sisäinen mikrofoni. 3. Sininen virtapainike käynnistää ja sulkee OmniBookin. 4. Tappihiiri (osoitinlaite). 5. Ohjauslevy (osoitinlaite). 6. Sisäiset kaiuttimet. 7. Hiiripainikkeet (kaksi ohjauslevyn yläpuolella ja kaksi alapuolella). 8. Pääakun vapautinsalpa. 9. Äänten vaimennuspainike. 10. Verkkovirtasovittimen vastake. 11. Äänivastakkeet (vasemmalta oikealle): äänen linjatulo, ulkoinen mikrofoni, äänen linjalähtö. 12. PC-kortin vapautinpainikkeet (ylempi ja alempi PC-korttipaikka): saat painikkeen esiin painamalla painiketta kerran ja voit poistaa kortin painamalla painiketta uudelleen. 13. PC-kortti- ja CardBus-paikat (ylempi ja alempi): tähän voidaan asettaa kaksi tyypin II korttia tai yksi tyypin III kortti. 14. Tilan merkkivalot (vasemmalta oikealle): virran tila, kiintolevyn käyttö, latauksen tila. 15. Salpa, jolla OmniBook avataan ja suljetaan. 12 Käyttöopas

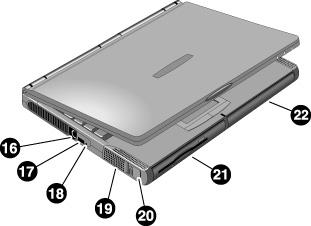

13 OmniBookin esittely OmniBookin ominaisuudet OmniBook - Sivulta 16. PS/2-näppäimistö- tai PS/2-hiiriportti (tukee Y- sovitinta). 17. Universal Serial Bus -portti (USB). Windows NT 4.0 ei tue USB-tiedonsiirtoa. 18. Järjestelmän (OmniBookin) sammutuspainike. 19. Sisäiset kaiuttimet. 20. Moduulin vapautinsalpa. 21. Moduulipaikka. Voi sisältää CD-aseman, levykeaseman, LS-120-aseman, DVD-aseman tai lisäakun. 22. Akkupaikka. Käyttöopas 13

14 OmniBookin esittely OmniBookin ominaisuudet OmniBok - Takaa 23. Infrapunaportti. Windows NT 4.0 ei tue infrapunatiedonsiirtoa. 24. Kensington-lukkovastake (turvaliitin). 25. Rinnakkaisportti (LPT1). Tähän porttiin voidaan liittää rinnakkaistulostin tai muu rinnakkaislaite. Sitä voidaan käyttää myös levykeaseman ulkoiseen liittämiseen. 26. Sarjaportti (COM1). Tähän porttiin voidaan liittää sarjahiiri, modeemi, sarjatulostin tai jokin muu sarjalaite. 27. Ulkoinen näyttöportti. 28. Telakointiportti. 14 Käyttöopas

15 OmniBookin esittely Tietokoneen asentaminen ensimmäistä kertaa Tietokoneen asentaminen ensimmäistä kertaa Kun asennat OmniBookin ensimmäistä kertaa, sinun on asennettava ja ladattava akku, liitettävä verkkovirtasovitin, kytkettävä OmniBookiin virta ja suoritettava Windowsin asennusohjelma. OmnniBookin ja Windowsin asennus VAROITUS Vihje Käytä tässä tuotteessa vain HP F1454A -verkkovirtasovitinta (tai jotain muuta hyväksyttyä virtasovitinta). Muun verkkovirtasovittimen käyttö voi vaurioittaa OmniBookia ja kumota takuun. Lisätietoja on tuotteen takuuehdoissa. 1. Irrota täytemoduuli liu'uttamalla vapautinsalpaa eteenpäin ja työntämällä sitä taaksepäin, kunnes se pysähtyy. Aseta OmniBookin pääakku akkupaikkaan. Voit keventää OmniBookia asentamalla moduulipaikkaan CD- tai levykeaseman sijasta täytemoduulin. 2. Liitä verkkovirtasovitin. 3. Liitä verkkovirtasovitin OmniBookin oikeaan kylkeen kuvan esittämällä tavalla. OmniBook-akun lataaminen käynnistyy. Anna akun latautua 24 tuntia, jotta myös sisäisen kellon akku latautuu. Muussa tapauksessa OmniBook ei ehkä säilytä oikeaa kellonaikaa ja päivämäärää. Käyttöopas 15

16 OmniBookin esittely Tietokoneen asentaminen ensimmäistä kertaa Windows NT Paina sinistä virtapainiketta. 5. Windowsin asennusohjelma käynnistyy automaattisesti. Noudata näytön ohjeita. 6. Asennuksen aikana ohjelma pyytää hyväksymään käyttöoikeussopimuksen ja syöttämään tuotetunnuksen (joka on painettu Microsoft Windowsin Certificate of Authenticity -aitoustodistukseen). 7. Jos ohjelma pyytää määrittämään käyttäjätunnuksen ja salasanan, voit joko määrittää käyttäjätunnuksen tai ohittaa tämän vaiheen painamalla Esc-näppäintä. Windows NT -käyttöjärjestelmässä Card Executive -ohjelma tukee PC-korttia ja Advanced Power Management -ohjelman avulla voit hallita virrankäyttöä. Jos PC-kortin kuvake ja virtakuvake näkyvät tehtäväpalkissa, nämä apuohjelmat on jo asennettu. Jos kuvakkeita ei näy, lisätietoja on kohdassa "Card Executiven asentaminen Windows NT 4.0 -käyttöjärjestelmään" sivulla 45 ja kohdassa "APM:n asentaminen Windows NT 4.0 -käyttöjärjestelmään" sivulla 31. Asenna Card Executive ennen verkkotuen asentamista. Windows NT -järjestelmässä NT-pääkäyttäjän salasana on aluksi tyhjä. Järjestelmän suojaamiseksi NT-pääkäyttäjän salasana on muutettava Windows NT:n Käyttäjän hallinnassa. Windows NT -järjestelmässä näppäimistöasetukset vastaavat aluksi Windows NT:n kieltä. Esimerkiksi ranskalainen Windows NT käyttää ranskalaista näppäimistöä. Jos OmniBookissa on erilainen näppäimistö, kuten kanadanranskalainen, muuta sijaintia ja ulkoasua Ohjauspaneelin Näppäimistö-osan kohdassa Kielet. Vuosi 2000 Hewlett-Packard ei takaa muiden kuin HP-tuotteiden Vuosi 2000-valmiutta. Näihin tuotteisiin kuuluvat myös muiden valmistajienesiasennetut käyttöjärjestelmät ja sovellusohjelmistot. Asiakkaan tulisi ottaa yhteys suoraan ohjelmiston valmistajaan ja varmistaa, tarvitaanko valmiuden takaamiseksi mitään asiakkaan suorittamia lisätoimia. HUOMAUTUS: MICROSOFT ON ILMOITTANUT, ETTÄ ASIAKKAAN ON ASENNETTAVA MONIIN MICROSOFTIN KÄYTTÖJÄRJESTELMÄ- OHJELMATUOTTEISTA JA -SOVELLUKSISTA KORJAUSTIEDOSTOJA VUOSI VALMIUDEN VARMISTAMISEKSI JA ETTÄ NIIHIN EHKÄ TARVITSEE ASENTAA LISÄKORJAUSTIEDOSTOJA MYÖHEMMIN. TÄMÄ KOSKEE ENNEN KAIKKEA KÄYTTÖJÄRJESTELMÄOHJELMISTOJA JA TÄMÄN TUOTTEEN MUKANA TOIMITETTUJA MICROSOFT-SOVELLUKSIA. ASIAKASTA KEHOTETAAN OTTAMAAN YHTEYS PAIKALLISEEN MICROSOFTIN TOIMISTOON TAI TUTUSTUMAAN WEB-SIVUIHIN OSOITTEESSA 16 Käyttöopas

17 OmniBookin esittely Tietokoneen asentaminen ensimmäistä kertaa Lisätietoja OmniBookin huollosta on käytönaikaisen Viiteoppaan luvussa "OmniBookin käyttäminen". Käyttöopas 17

18

19 OmniBookin käyttäminen Käyttöopas 19

20 OmniBookin käyttäminen OmniBookin käynnistäminen ja sulkeminen OmniBookin käynnistäminen ja sulkeminen Voit käynnistää ja sulkea OmniBookin helposti sinisen virtapainikkeen avulla. Voit halutessasi käynnistää ja sulkea OmniBookin muilla tavoilla virran saatavuuden, käytössä olevien yhteyksien ja käynnistysajan mukaan. OmniBookin käynnistäminen ja sammuttaminen Toimet: OmniBook siirtyy seuraavaan tilaan: Palauta OmniBook normaalitilaan seuraavasti: Paina Fn+S.* tai anna viiveen kulua. Paina sinistä virtapainiketta tai valitse Käynnistä, Keskeytä** tai anna viiveen kulua. Paina Fn+F12 tai anna viiveen kulua. Valitse Käynnistä, Sammuta (suositeltava) tai pidä sinistä virtapainiketta painettuna, kunnes näyttö sammuu. Valmiustila Hyvin vähäinen virransäästö. Katkaisee virran vain näytöstä. Käynnistyy nopeasti uudelleen. Säilyttää verkkoyhteydet. Keskeytystila Säästää virtaa huomattavasti. Sammuttaa näytön. Tallentaa nykyisen istunnon RAM-muistiin. Käynnistyy nopeasti uudelleen. Saattaa palauttaa verkkoyhteydet.*** Lepotila Suurin mahdollinen virransäästö. Tallentaa istunnon levylle ja sulkee järjestelmän. Saattaa palauttaa verkkoyhteydet.*** Virrankatkaisutila Suurin mahdollinen virransäästö. Sulkeutuu tallentamatta nykyistä istuntoa. Palauttaa kaikki asetukset ja aloittaa käynnistettäessä uuden istunnon sekä palauttaa verkkoyhteydet. Palaa istuntoon painamalla mitä tahansa näppäintä tai liikuttamalla osoitinlaitetta ("välitön käynnistys"). Palaa nykyiseen istuntoon painamalla sinistä virtapainiketta (pikakäynnistys). Palauta edellinen istunto painamalla sinistä virtapainiketta. Käynnistä tietokone ja uusi istunto painamalla sinistä virtapainiketta. * Vain Windows NT ja Windows 95. Aseta tietokone keskeytystilaan Windows 98:ssa painamalla Fn+S. ** Vain Windows 95. Aseta tietokone keskeytystilaan Windows 98:ssa valitsemalla Käynnistä, Sammuta, Valmiustila. *** Plug-and-play-toimintoa tukeva käyttöjärjestelmä, kuten Windows 95 tai Windows 98, voi palauttaa verkkoyhteydet OmniBookia käynnistettäessä. Jos käyttöjärjestelmä on Windows NT 4.0 tai jokin muu, saatat joutua käynnistämään OmniBookin tai käyttöjärjestelmän uudelleen verkkoyhteyksien palauttamiseksi. 20 Käyttöopas

21 OmniBookin käyttäminen OmniBookin käynnistäminen ja sulkeminen OmniBookin palauttaminen alkutilaan Jos Windows tai OmniBook ei vastaa, voit palauttaa OmniBookin alkutilaan ja käynnistää Windowsin uudelleen. 1. Sammuta Windows, jos se on mahdollista. 2. Pidä sinistä virtapainiketta painettuna, kunnes näyttö sammuu. Tai jos tämä ei auta: aseta kynä tai suoristettu paperiliitin OmniBookin vasemmassa kyljessä olevaan aukkoon kuvan osoittamalla tavalla. 3. Tietokoneen sulkeuduttua käynnistä tietokone uudelleen painamalla sinistä virtapainiketta. Vihje Voit käynnistää tietokoneen moduulipaikkaan asennetusta CD-asemasta painamalla ESC-näppäintä kahdesti uudelleenkäynnistyksen aikana, kun HP-logo on näytössä. Valitse väliaikaiseksi käynnistyslaitteeksi CD-/DVD-asema. Käyttöopas 21

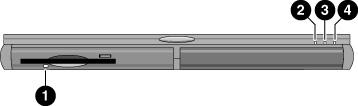

22 OmniBookin käyttäminen OmniBookin tilan tarkistaminen OmniBookin tilan tarkistaminen Virran tilan ja aseman käytön tarkistaminen OmniBookin tilan merkkivalot ilmaisevat virran tilan ja aseman käytön. Kun levykeasema on asennettu moduulipaikkaan, OmniBookin etuosassa ja moduulipaikassa näkyvät seuraavat merkkivalot. 1. Levykeaseman merkkivalo. Vihreä valo. OmniBook käyttää levykeasemaa. 2. Virran merkkivalo. Vihreä valo. OmniBookissa on virta kytkettynä. Oranssi valo. OmniBook on valmius- tai keskeytystilassa. Ei valoa. OmniBookin virta on katkaistu tai se on lepotilassa. Vihreä ja oranssi valo. OmniBook ei voinut jatkaa toimintaansa. Palauta OmniBook alkutilaan. 3. Aseman käytön merkkivalo. Vihreä valo. OmniBook käyttää kiintolevyasemaa tai moduulipaikassa olevaa asemaa. 4. Latauksen merkkivalo. Vihreä valo. Verkkovirtasovitin on liitetty ja akku on täynnä tai lataaminen on loppunut. Vihreä valo vilkkuu: verkkovirtasovitin on liitetty ja akku latautuu. Ei valoa. Verkkovirtasovitinta ei ole liitetty tai akkua ei ole asennettu. 22 Käyttöopas

23 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen OmniBookin osoitinlaitteiden käyttäminen OmniBookissa on kaksi kiinteää osoitinlaitetta (tappihiiri ja ohjauslevy). 1. Tappihiiri (paineeseen reagoiva osoitinlaite) 2. Ohjauslevy (kosketukseen reagoiva osoitinlaite) 3. Hiiripainikkeet (kaksi ohjauslevyn yläpuolella ja kaksi alapuolella) Molemmat osoitinlaitteet käyttävät näitä painikkeita, jotka toimivat tavallisen hiiren ykkös- ja kakkospainikkeen tavoin. Painikkeiden painamisen suorittamat toiminnot määräytyvät käytettävän ohjelmiston mukaan. Käyttöopas 23

24 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen Kiinteiden osoitinlaitteiden käyttäminen 1. Vie kädet kirjoitusasentoon. 2. Tappihiiri. Paina etusormellasi tappihiirtä siihen suuntaan, johon haluat osoittimen liikkuvan. Kun painat tappihiirtä itsestäsi poispäin, osoitin liikkuu näytössä ylös, ja kun painat tappihiirtä itseäsi kohti, osoitin liikkuu näytössä alas. Ohjauslevy. Siirrä sormea ohjauslevyllä siihen suuntaan, johon haluat osoittimen liikkuvan. 3. Valitse vasemman- ja oikeanpuoleisella painikkeella. Painikkeet toimivat samalla tavalla kuin hiiren painikkeet. Kun haluat avata sovelluksen, siirrä osoitin sovelluksen kuvakkeen päälle ja napsauta vasemmanpuoleista painiketta nopeasti kaksi kertaa. Kun haluat valita valikkojen vaihtoehtoja, siirrä osoitin haluamasi vaihtoehdon päälle ja napsauta vasemmanpuoleista painiketta kerran. Kun haluat avata jonkin vaihtoehdon pikavalikon, siirrä osoitin vaihtoehdon päälle ja napsauta oikeanpuoleista painiketta. Voit vetää objekteja siirtämällä osoittimen haluamasi objektin päälle. Paina vasemmanpuoleista painiketta ja pidä sitä painettuna, kun siirrät osoittimen uuteen paikkaa. Vapauta painike. Oletusarvoinen osoitinlaiteajuri (PS/2 TrackPoint) tukee tappihiiren lisätoimintoja ja ohjauslevyn perustoimintoja. Voit mukauttaa OmniBookin tukemaan ohjauslevyn kehittyneitä ominaisuuksia (katso seuraava kappale). Jos mukautat ominaisuuksia, muista, että valitsemasi ominaisuudet ovat ohjauslevyn kehittyneitä ominaisuuksia. Et voi aktivoida molempien osoitinlaitteiden kehittyneitä ominaisuuksia samanaikaisesti. Jos haluat muokata ohjauslevyn tai tappihiiren toimintaa, katso lisätietoja käytönaikaisen Viiteoppaan kohdasta "OmniBookin osoitinlaitteiden käyttäminen". 24 Käyttöopas

25 OmniBookin käyttäminen OmniBookin näytön käyttäminen OmniBookin näytön käyttäminen OmniBookin näytön virta katkeaa, kun kansi suljetaan. Jos haluat pitää virran käytössä ja siirtää OmniBookin keskeytystilaan, katso lisätietoja käytönaikaisen Viiteoppaan kohdasta "OmniBookin näytön käyttäminen". Näytön kirkkauden säätäminen Vihje OmniBookissa on erityisiä näppäinyhdistelmiä eli pikanäppäimiä, joilla voidaan säätää näytön kirkkautta. Voit vähentää kirkkautta painamalla Fn+F1. Voit lisätä kirkkautta painamalla Fn+F2. Lisää akun toiminta-aikaa säätämällä näytön kirkkaus mahdollisimman pieneksi, mutta niin, etteivät silmäsi kuitenkaan rasitu. Näin näyttö käyttää vähiten virtaa. Näytön käyttöiän pidentäminen Voit pidentää OmniBook-näytön taustavalon käyttöikää noudattamalla seuraavia ohjeita. Säädä kirkkaus mahdollisimman pieneksi niin, etteivät silmäsi kuitenkaan rasitu (Fn+F1). Jos käytät erillistä näppäimistöä, Fn vastaa näppäinyhdistelmää CTRL+ALT. Kun työskentelet työpöytäsi ääressä, liitä ulkoinen näyttö ja katkaise virta sisäisestä näytöstä (Fn+F5). Älä käytä näytönsäästäjää tai muuta ohjelmistoa, joka estää OmniBookia siirtymästä keskeytys- tai valmiustilaan viiveen jälkeen. Jos käyttöjärjestelmäsi on Windows 95 tai Windows 98, ota käyttöön vaihtoehto, joka katkaisee näytön virran tietyn viiveajan kuluttua. Älä poista keskeytys- tai valmiustilan viiveitä käytöstä. Jos käytät verkkovirtaa eikä ulkoista näyttöä ole kytketty, siirrä OmniBook keskeytys- tai valmiustilaan, kun tietokonetta ei käytetä. Käyttöopas 25

26 OmniBookin käyttäminen Äänijärjestelmän asetusten määrittäminen Äänijärjestelmän asetusten määrittäminen OmniBook tukee Sound Blaster Pro -yhteensopivaa ääntä ja Microsoft Windows Sound System -järjestelmää. Äänenvoimakkuuden säätäminen Näppäimistöllä Voit lisätä äänenvoimakkuutta painamalla Fn+YLÄNUOLI. Voit pienentää äänenvoimakkuutta painamalla Fn+ALANUOLI. Voit hiljentää kaiuttimen väliaikaisesti painamalla OmniBookin oikeassa kyljessä olevaa Vaimennus-painiketta. Tällöin äänenvoimakkuuden asetusta ei tarvitse muuttaa. Windowsissa Napsauta tehtäväpalkin kaiutinkuvaketta. Voit säätää äänenvoimakkuutta vetämällä äänenvoimakkuuden säädintä ylös tai alas. Voit hiljentää kaiuttimen väliaikaisesti valitsemalla Vaimennus Tällöin äänenvoimakkuuden asetusta ei tarvitse muuttaa.. 26 Käyttöopas

27 OmniBookin käyttäminen OmniBookin näppäimistön käyttö OmniBookin näppäimistön käyttö VAROITUS Näppäimistön ja muiden syöttölaitteiden vääränlaisen käytön on todettu aiheuttavan ergonomisia ongelmia. Lisätietoja riskien vähentämisestä on käytönaikaisen OmniBook Library -kirjaston Tietokonelaitteiston mukava käyttö - oppaassa ja ergonomia-web-sivuillamme osoitteessa Jos käytät kannettavaa tietokonetta pääasiallisena tietokoneenasi tai käytät sitä pitkiä aikoja kerrallaan, käytä tietokoneessa täysikokoista näppäimistöä, näyttöä ja hiirtä. Tämä voi vähentää ergonomisia ongelmia. Lisätietoja saat käytönaikaisen OmniBook Library -kirjaston Tietokonelaitteiston mukava käyttö -oppaasta. Fn-pikanäppäinten käyttäminen Fn-näppäimen ja jonkin muun näppäimen yhdistelmää kutsutaan pikanäppäimeksi. Pikanäppäimet nopeuttavat järjestelmän ohjausta. OmniBook-näppäimistössä Fnpikanäppäimet on merkitty harmaalla. Jos käytät erillistä näppäimistöä, Fn vastaa näppäinyhdistelmää CTRL+ALT. Näppäinyhdistelm ä Fn + F1 Fn + F2 Fn + F5 Fn + F8 Fn + F12 Fn + S Fn + R Fn + ScrLk Fn + YLÄNUOLI Fn + ALANUOLI Toiminto Vähentää näytön kirkkautta. Lisää näytön kirkkautta. Vaihtaa näytön seuraavasti: sisäinen näyttö, ulkoinen näyttö, samanaikaiset näytöt. Ottaa sisäisen numeronäppäimistön käyttöön tai poistaa sen käytöstä. Tällä näppäinyhdistelmällä ei ole vaikutusta ulkoiseen näppäimistöön. Jos Num Lock on toiminnassa, numeronäppäimet ovat käytössä; muussa tapauksessa näppäimet ohjaavat kohdistinta. Siirtyy lepotilaan. Siirtyy valmiustilaan Windows 95:ssä ja Windows NT:ssä. Siirtyy keskeytystilaan Windows 98:ssa. Siirtyy keskeytystilaan. Ottaa Scroll Lockin käyttöön ja poistaa sen käytöstä. Suurentaa äänenvoimakkuutta. Pienentää äänenvoimakkuutta. Käyttöopas 27

28 OmniBookin käyttäminen OmniBookin näppäimistön käyttö Sisäisen numeronäppäimistön käyttäminen Num Lock on Num Lock off Kun OmniBookin sisäisen näppäimistön numeronäppäimistö on käytössä, voit käyttää kahta tilaa: Näppäimet toimivat niihin harmaalla painettujen numeeristen tai aritmeettisten symbolien mukaisesti. Näppäimet toimivat kohdistimen ohjausnäppäiminä. 1. Ota Num Lock käyttöön tai poista se käytöstä painamalla NmLk. 2. Ota sisäinen numeronäppäimistö käyttöön painamalla Fn+F8 tai Ota sisäinen numeronäppäimistö väliaikaisesti käyttöön pitämällä Fn-näppäintä painettuna samalla kun painat näppäintä. 28 Käyttöopas

29 Akun virrankulutuksen hallinta Käyttöopas 29

30 Akun virrankulutuksen hallinta Virrankäytön hallinta Virrankäytön hallinta OmniBook säästää virtaa käyttämällä APM (Advanced Power Management) - ohjelmistoa, joka ohjaa akun latautumista ja virrankulutusta. Jos käyttöjärjestelmäsi on Windows 95 tai Windows 98, APM on esiasennettu OmniBookiin. Jos käyttöjärjestelmäsi on Windows NT 4.0, tarkista, onko tehtäväpalkissa virtakuvaketta. Jos tehtäväpalkissa on virtakuvake, APM on asennettu. Jos kuvaketta ei ole, katso lisätietoja kohdasta "APM:n asentaminen Windows NT käyttöjärjestelmään" sivulla 31. OmniBookissa on useita turvatoimia, jotka takaavat, ettei akku pääse tyhjentymään yllättäen. Näitä toimia ovat: Akun merkkivalot osoittavat akun varauksen. Sisäiset varoitukset ilmoittavat, kun akussa on matala varaustaso. OmniBook sulkeutuu automaattisesti, kun akun varaustaso on liian pieni. Käynnissä ollutta istuntoa voidaan jatkaa, kun akkua aletaan ladata tai tietokoneeseen liitetään ladattu akku. Akun virran vähyys ei vaikuta asemien tietoihin, ellei akun lataus lopu kokonaan juuri silloin, kun tietoja kirjoitetaan asemaan tai myös PC RAM -kortin akun lataus on vähissä. 30 Käyttöopas

31 Akun virrankulutuksen hallinta Akun varauksen tason tarkkaileminen Akun varauksen tason tarkkaileminen OmniBookin pääasiallinen virtalähde on uudelleenladattava akku. Voit ladata akun verkkovirtasovittimen avulla. Voit myös käyttää verkkovirtaa ja säästää akkua. Tärkeää Ulkoisten yhteyksien käyttö vaatii runsaasti virtaa, mikä lyhentää yhden akun käyttöaikaa huomattavasti. Jos käytät ulkoisia yhteyksiä, liitä verkkovirtasovitin tietokoneeseen, mikäli se on mahdollista. Vaihdettavan akun lisäksi OmniBookissa on kiinteä sisäinen akku, joka latautuu aina, kun OmniBook on käynnissä tai liitettynä verkkovirtaan. Se säilyttää tietyt sisäiset asetukset, kuten tietokoneen kellon tiedot. Lisätietoja akun virran säästämisestä ja akkujen varastoimisesta on käytönaikaisen Viiteoppaan luvussa "Akun virrankulutuksen hallinta". APM:n asentaminen Windows NT 4.0 -käyttöjärjestelmään Jos tehtäväpalkissa on virtakuvake (akku- tai virtaliitos), APM on asennettu Jos kuvaketta ei ole, voit asentaa APM:n alla kuvatulla tavalla. Windows NT 4.0 -järjestelmän Advanced Power Management (APM) -ajuri on OmniBookin kiintolevyasemassa. Asenna APM Windowsin Käynnistä-valikosta. (APMajuri sijaitsee myös Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistossa \OmniBook\Drivers\NT4 tai Apm.) Phoenix APM lisää OmniBookiin seuraavat ominaisuudet: Pidennetty akun käyttöikä Windows NT 4.0 -käyttöjärjestelmässä. PC-kortin virrankäytön hallinta. Helppo hallittavuus sekä virta-asetusten ja virran tilan tarkkailu. 1. Asenna APM valitsemalla Käynnistä, Ohjelmat, OmniBook, Phoenix Advanced Power Management ja Setup. 2. Noudata näyttöön tulevia asennusohjeita. Voit ladata Phoenix APM -ohjeet Web-osoitteesta: Käyttöopas 31

32 Akun virrankulutuksen hallinta Akun varauksen tason tarkkaileminen Akun tilan tarkistaminen Windowsin tehtäväpalkista Siirrä osoitin tehtäväpalkin oikeassa laidassa olevalle virtakuvakkeelle. Jos käyttöjärjestelmä on Windows NT 4.0, asenna APM, niin virtakuvake tulee näkyviin (lisätietoja on kohdassa "APM:n asentaminen Windows NT 4.0 -käyttöjärjestelmään" sivulla 31). Akun lataus näkyy joko prosentteina tai tunteina. Ilmaisin ei ole tarkka. Voit tuoda näyttöön akkumittari-ikkunan kaksoisnapsauttamalla virtakuvaketta. Windowsin Ohjauspaneelista Valitse Oma tietokone, Ohjauspaneeli ja Virta. Tämän jälkeen voit käyttää kaikkia Windowsin virtatietojen ilmoitusvaihtoehtoja. Akusta 1. Irrota akku OmniBookista (lisätietoja on kohdassa "Akun vaihtaminen" sivulla 34). 2. Paina akun takaosassa olevaa levyä. Syttyvien valojen lukumäärä osoittaa varauksen: kukin valo vastaa 20 %:a täydestä varauksesta. Varauksen vähyydestä ilmoittavaan varoitukseen vastaaminen Kun akun latauksen vähäisyys saattaa haitata tietokoneen toimintaa, laite ilmoittaa siitä seuraavilla tavoilla: Tietokone kehottaa tallentamaan työt antamalla äänimerkin. Jos OmniBook on ollut suljettuna, sitä ei voida käynnistää. OmniBook tallentaa istunnon siirtymällä automaattisesti lepotilaan. Tiedot voivat kuitenkin vahingoittua, jos akun varaus loppuu kokonaan samalla kun tietoja kirjoitetaan asemaan. Voit käynnistää tietokoneen uudelleen vasta, kun olet palauttanut virran jollakin seuraavista tavoista: Liitä verkkovirtasovitin. tai Vaihda tyhjän akun tilalle ladattu akku. tai Asenna moduulipaikkaan toinen, ladattu akku. 32 Käyttöopas

33 Akun virrankulutuksen hallinta Akun varauksen tason tarkkaileminen Akun lataaminen VAROITUS Verkkovirtasovitin on yleensä lämmin, kun se on liitetty pistorasiaan. OmniBook on tavallisesti lämmin, kun sitä ladataan. Älä lataa tietokonetta salkussa tai muussa suljetussa tilassa: akku saattaa ylikuumentua. 1. Liitä virtajohto verkkovirtasovittimeen ja pistorasiaan. Verkkovirtasovittimen merkkivalo palaa, kun verkkovirtasovittimeen on kytketty virta. Jos verkkovirtasovittimen merkkivalo ei syty, varmista, ettei virtajohto ole vioittunut. 2. Liitä verkkovirtasovitin OmniBookin oikeaan kylkeen kuvan esittämällä tavalla. Latausaika Akun täydellinen lataaminen kestää noin 2 tuntia. Akun käyttöikä Kun tietokone on käytössä, akun varaus kestää yleensä vähintään 3-4 tuntia käyttöasteen, virrankäytön hallinnan asetusten ja tietokonemallin mukaan. Mahdollisimman tehokas lataaminen Saat parhaan mahdollisen akun käyttöajan lataamalla akun vasta, kun sen varaus on alle 50 %, ja jatkamalla lataamista, kunnes akun varaus on täysi. Akun latauksen merkkivalo lopettaa vilkkumisen vasta, kun akku on täynnä. Voit jatkaa työskentelyä akun lataamisen aikana. Käyttöopas 33

34 Akun virrankulutuksen hallinta Akun varauksen tason tarkkaileminen Akun vaihtaminen VAROITUS Tallentamattomat tiedot (ja senhetkinen istunto) häviävät, kun irrotat akun, ellei tietokonetta ole kytketty verkkovirtaan. Kun olet asentanut akun, odota vähintään kolme sekuntia, ennen kuin irrotat verkkovirtasovittimen. 1. Tärkeää. Tallenna työsi. 2. Liitä verkkovirtasovitin. tai Sulje OmniBook Käynnistä-valikon avulla. 3. Liu'uta akkupaikan vapautinsalpaa eteenpäin, kunnes se pysähtyy. 4. Vedä vapautinsalpaa varovasti taaksepäin, kunnes akku ponnahtaa ulos. 5. Tartu akkuun sen alapuolelta ja vedä akku ulos. 34 Käyttöopas

35 Akun virrankulutuksen hallinta Akun varauksen tason tarkkaileminen VAROITUS 6. Kun salpa on auki, liu uta ladattu akku OmniBookiin, kunnes akun ulkoreuna on OmniBookin sivun tasalla. 7. Sulje akkupaikan vapautinsalpa. Älä riko tai lävistä akkua tai heitä sitä tuleen. Akku voi räjähtää ja päästää ilmaan vaarallisia kemikaaleja. Ladattava akku on kierrätettävä tai hävitettävä asianmukaisesti. Lisätietoja akun turvallisuudesta on kohdassa "Akun turvamääräykset" sivulla 88. Lisäakun asentaminen OmniBookin moduulipaikkaan voidaan asentaa lisäakku. Lisätietoja liitettävistä moduuleista on kohdassa "Liitettävien moduulien käyttö" sivulla 38. Käyttöopas 35

36

37 OmniBookin laajentaminen Käyttöopas 37

38 OmniBookin laajentaminen Liitettävien moduulien käyttö Liitettävien moduulien käyttö VAROITUS OmniBook-moduulipaikkaan voidaan liittää mikä tahansa yhteensopiva moduuli, esimerkiksi: DVD-asemamoduuli LS-120 SuperDisk -asemamoduuli levykeasemamoduuli Voit myös liittää levykeaseman rinnakkaisporttiin valinnaisella levykeaseman kaapelilla. Tällöin voit asentaa moduulipaikkaan jonkin toisen moduulin. 24-nopeuksinen CD-asemamoduuli lisäakku. Älä irrota moduulia ilmoittamatta siitä Windowsille. Jos et noudata oikeaa toimintatapaa, tietoja saattaa hävitä. Käytönaikaisen vaihdon tuen asentaminen Windows 95:ssä ja Windows 98:ssa Agaté Tioman käytönaikainen vaihto -ohjelmisto on asennettu, jos tehtäväpalkin oikeassa laidassa näkyy moduulikuvake. Jos kuvaketta ei ole, voit asentaa ohjelmiston alla kuvatulla tavalla. Agaté Tioman käytönaikainen vaihto -ohjelmiston avulla voit irrottaa useimmat moduulit moduulipaikasta sulkematta tietokonetta ja käynnistämättä sitä uudelleen. (Tämä ohjelmisto ei tue Windows NT:tä.) Valitse Käynnistä, Ohjelmat, Agaté Tioman for HP, Setup ja noudata näyttöön tulevia ohjeita. 38 Käyttöopas

39 OmniBookin laajentaminen Liitettävien moduulien käyttö Moduulin vaihtaminen VAROITUS Windows 95:ssä ja Windows 98:ssa tehtäväpalkin oikeassa laidassa on moduulikuvake, jos Agaté Tioman käytönaikainen vaihto -ohjelmisto on asennettu. Tämän ohjelmiston avulla voit irrottaa useimmat moduulit sulkematta tietokonetta. Kiintolevyasemamoduulin irrottamiseksi tietokone on suljettava. Jos liität tai irrotat CD-asemaa, DVD-asemaa tai muunlaista asemaa, käytä käytönaikainen vaihto -ohjelmistoa. Muussa tapauksessa tietoja saattaa hävitä. Älä koske OmniBook-, moduuli- tai kaapeliliitinten metallinastoihin. Staattinen sähkö saattaa vahingoittaa sisäosia. 1. Sulje kaikki avoimet tiedostot moduulista. 2. Jos moduulikuvake on tehtäväpalkissa, kaksoisnapsauta kuvaketta ja valitse laitteen poisto. Kun ohjelma kehottaa poistamaan moduulin, valitse OK. (Tätä ei tarvitse tehdä, jos moduulipaikka on tyhjä tai jos siinä on levykeasema tai akku.) tai Sulje tietokone valitsemalla Käynnistä, Sammuta. (Tee näin, jos poistat kiintolevyaseman moduulipaikasta tai asennat sen moduulipaikkaan.) Huomautus Jos poistat ja asennat levyaseman tai akun, voit ohittaa vaiheen Liu'uta moduulin vapautinsalpaa eteenpäin, kunnes se pysähtyy. 4. Vedä vapautinsalpaa varovasti taaksepäin, kunnes moduuli ponnahtaa ulos. Käyttöopas 39

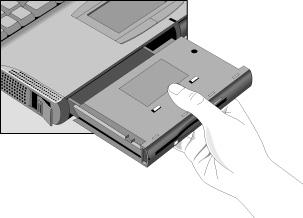

40 OmniBookin laajentaminen Liitettävien moduulien käyttö 5. Tartu moduuliin sen alapuolelta ja vedä moduuli ulos. 6. Kun salpa on auki, liu'uta uusi moduuli OmniBookiin, kunnes sen ulkoreuna on OmniBookin sivun tasalla. 7. Sulje moduulin vapautinsalpa. Jos moduulipaikassa on CD-asema tai jokin muu moduuli, voit liittää levykeaseman rinnakkaisporttiin. Lisätietoja on käytönaikaisen Viiteoppaan kohdassa "Liitettävien moduulien käyttö". 40 Käyttöopas

41 OmniBookin laajentaminen Ulkoisten laitteiden liittäminen Ulkoisten laitteiden liittäminen Voit laajentaa OmniBookin ominaisuuksia liittämällä siihen muita laitteita. Huomautus Tarkista ennen laitteen liittämistä sen mukana toimitetuista ohjeista, onko laitteeseen tehtävä säätöjä tai asetuksia ennen käyttöä. Laitteiston asetukset on ehkä määritettävä siten, että laite toimii oikein OmniBookin ja käyttämäsi ohjelmiston kanssa. Ulkoisten laitteiden liitinten tunnistaminen Alla olevassa kuvassa näkyvät ulkoisten laitteiden käyttämät liittimet. Voit käyttää kuvaa apunasi, kun liität ulkoisia laitteita. 1. Infrapunaportti. Tätä porttia käytetään langattomaan tiedonsiirtoon OmniBookin ja infrapunaportilla varustetun toisen tietokoneen tai tulostimen välillä. Infapuna-ajurit on asennettava. 2. Kensington-lukkovastake (turvaliitin). 3. Rinnakkaisportti (LPT1). Tähän porttiin voidaan liittää rinnakkaistulostin tai muu rinnakkaislaite. Sitä voidaan käyttää myös levykeaseman ulkoiseen liittämiseen. 4. Sarjaportti (COM1). Tähän porttiin voidaan liittää sarjahiiri, modeemi, sarjatulostin tai jokin muu sarjalaite. 5. Ulkoisen näytön liitin. 6. Telakointiportti (porttitoistinta tai telakointijärjestelmää varten). Käyttöopas 41

42 OmniBookin laajentaminen Ulkoisten laitteiden liittäminen Nämä lisäliittimet ovat tietokoneen vasemmassa sivussa: Universal Serial Bus -portti (USB). PS/2-portti. Liitä näppäimistö tai ulkoinen PS/2-hiiri tähän liittimeen. Lisätietoja sarjalaitteiden, USB-laitteiden, äänilaitteiden ja infrapunalaitteiden asentamisesta on käytönaikaisen Viiteoppaan kohdassa "Ulkoisten laitteiden liittäminen". Ulkoisen näytön liittäminen Voit liittää VGA-, SVGA-, XGA- tai SXGA-näytön OmniBookiin. Tietokoneeseen, jonka sarjanumeroa seuraa "4150 B", voidaan liittää UXGA-näyttö. OmniBookin sisäinen näyttö tukee normaalia XGA-tilaa (1 024 x 768 kuvapistettä). 1. Aseta OmniBook keskeytystilaan painamalla virtapainiketta sekunnin ajan. 2. Liitä näyttökaapeli näyttöön ja OmniBookin takana olevaan näyttöporttiin. 3. Liitä näyttö virtalähteeseen ja kytke laitteeseen virta. 4. Käynnistä OmniBook painamalla sinistä virtapainiketta. 5. Jos ulkoisen näytön erotuskyky ei ole sama kuin sisäisen näytön erotuskyky, säädä näytön ominaisuuksia (Oma tietokone, Ohjauspaneeli, Näyttö, Asetukset). Sisäisen ja ulkoisen näytön käyttö Voit ottaa molemmat näytöt käyttöön väliaikaisesti painamalla Fn + F5. Tämä vaihtaa näyttöjen käyttötilaa (Internal, sisäinen; External, ulkoinen; Both, molemmat). Jos haluat muuttaa käytettävän näytön asetuksen pysyvästi, muuta Video Display Device -asetusta BIOS Setup -apuohjelmassa (lisätietoja seuraavassa aiheessa). Jos telakointijärjestelmän näyttöporttiin on liitetty näyttö, se valitaan automaattisesti, jos järjestelmä tunnistaa sen. Voit muuttaa tämän vaihtamalla Primary Video Adapter -asetuksen BIOS Setup -apuohjelmassa (ohjeet seuraavassa aiheessa). Lisätietoja on kohdassa "BIOS Setup -apuohjelman käyttäminen" sivulla Käyttöopas

43 OmniBookin laajentaminen Ulkoisten laitteiden liittäminen Ulkoisen näppäimistön tai PS/2-hiiren liittäminen Vihje OmniBookin 6-nastaiseen PS/2-porttiin voidaan liittää ulkoinen näppäimistö tai PS/2- yhteensopiva hiiri. Kun ulkoinen PS/2-hiiri on liitetty, sisäiset osoitinlaitteet ovat yleensä poissa käytöstä. Liitä hiiren tai näppäimistön PS/2-kaapeli OmniBookin PS/2-porttiin. Kun haluat liittää sekä hiiren että näppäimistön, käytä HP F1469A -Y-sovitinta. Jos laitteessa on PC-tyyppinen liitin, liitä sen kaapeli ensin sovitinkaapeliin, jossa on PS/2-liitin. Voit käyttää pikanäppäimiä ulkoisella näppäimistöllä käyttämällä näppäimiä CTRL+ALT OmniBookin Fn-näppäimenä. Jos esimerkiksi haluat käyttää Fn+F2- yhdistelmää, paina CTRL+ALT+F2. Jos tämä ei toimi, tarkista, että External Fn Key - asetus on käytössä BIOS Setup -apuohjelman System Devices -valikossa. Lisätietoja on kohdassa "BIOS Setup -apuohjelman käyttäminen" sivulla 50. Sisäisen osoitinlaitteen on oltava pois käytöstä, jotta hiiren erityistoiminnot toimisivat. Tarkista BIOS Setup -apuohjelmassa, että System Devices -valikon PS/2 Pointing Devices -asetuksen arvo on Auto. Tulostimen liittäminen Rinnakkaisporttiin voidaan liittää tavallinen 25-nastainen liitin, jota yleensä käytetään tulostimen liittämiseen. Näitä tulostimia ovat matriisi-, mustesuihku- ja lasertulostimet. Rinnakkaisportti tukee sekä EPP- että ECP-toimintoja (jos ne on valittu BIOS Setup - ohjelmassa). OmniBookissa on yksi rinnakkaisportti. Sen osoite ja ominaisuudet voidaan määrittää BIOS Setup -apuohjelmassa. Liitä tulostimen tai muun laitteen rinnakkaiskaapeli rinnakkaisporttiin. Käyttöopas 43

44 OmniBookin laajentaminen PC-korttien käyttäminen PC-korttien käyttäminen PC-kortin asentaminen ja poistaminen Huomautus Windows NT 4.0 ei tue Zoomed Video -toimintoa. Jos käyttöjärjestelmäsi on Windows NT 4.0, varmista, että olet asentanut Card Executiven (lisätietoja on kohdassa "Card Executiven asentaminen Windows NT 4.0 -käyttöjärjestelmään" sivulla 45). OmniBookissa on PC-korttipaikat tietojen tallentamista ja OmniBookin tietoliikenneominaisuuksien laajentamista varten. OmniBook tukee tavallisia tyypin I, tyypin II ja tyypin III PC-kortteja (PCMCIA ja CardBus). Voit käyttää kahta tyypin I tai tyypin II korttia tai yhtä tyypin III korttia. Alempi korttipaikka tukee Zoomed Video - toimintoa, joka mahdollistaa laadukkaat multimediaesitykset. 1. Pidä korttia niin, että sen tekstipuoli on ylöspäin ja liittimet korttipaikkaa kohti. 2. Liu'uta PC-kortti korttipaikkaan, kunnes sen takareuna on OmniBookin sivun tasalla. 3. Kun haluat poistaa kortin, napsauta tehtäväpalkin PC-kortti-ilmaisinta ja valitse Pysäytä (vain Windows 95 ja Windows 98).Tämä suojaa tietosi ja poistaminen sujuu ongelmitta. Voit käynnistää kortin poistamalla sen ja asettamalla sen uudelleen korttipaikkaan. 4. Paina vapautinpainiketta. Kortti tulee ulos. Testattujen PC-korttien löytäminen Viimeisimmät tiedot yhteensopivista korteista ovat Web-sivustollamme osoitteessa kohdassa Accessories. Voit myös ottaa yhteyttä Hewlett- Packardiin kohdassa "Tuki" sivulla 78. kuvatulla tavalla. 44 Käyttöopas

45 OmniBookin laajentaminen PC-korttien käyttäminen Card Executiven asentaminen Windows NT käyttöjärjestelmään Jos tehtäväpalkissa on PC-kortin kuvake, Card Executive on asennettu. Jos kuvaketta ei ole, voit asentaa Card Executiven alla kuvatulla tavalla. Jotta voisit hyödyntää Card Executiven PC-verkkokorttien Plug and Play -toimintoa, asenna Card Executive ennen Windows NT:n verkkotoimintoja. Card Executive on OmniBookin kiintolevyllä. Asenna Card Executive Windowsin Käynnistä-valikosta. (Ajuri on myös Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistossa OmniBook\Drivers\NT4 or Pccard.) Card Executive lisää OmniBookiin seuraavat ominaisuudet: PC-korttien Plug and Play tavallisia Windows NT -ajureita käytettäessä. Tuettujen PC-verkkokorttien Plug and Play. PC-korttien automaattinen määritys niin, että järjestelmäresurssit määritetään kehittyneen ohjattu asennus -tekniikan avulla. Keskeytys- ja palautustoiminnot sekä PC-korttien yksinkertaistettu hallinta integroituna Phoenix Card Executiveen. 1. Valitse Käynnistä, Ohjelmat, OmniBook, Phoenix Card Executive ja Setup. 2. Noudata näyttöön tulevia asennusohjeita. Voit ladata Phoenix Card Executiven ohjeet Web-osoitteesta: Käyttöopas 45

46 OmniBookin laajentaminen Kiintolevyaseman asentaminen Kiintolevyaseman asentaminen Kiintolevyaseman vaihtaminen Tarvitset tähän pienen ristipääruuvimeisselin. 1. Irrota verkkovirtasovitin (jos se on liitetty) ja poista akku. 2. Käännä laite ylösalaisin ja avaa kiintolevyaseman ruuvi. 3. Poista kiintolevyasema kotelosta vetämällä muovisesta kielekkeestä. Tärkeää Jos asennat uutta kiintolevyasemaa, luo asemaan lepotilaosio ennen uuden ohjelmiston asentamista. Lisätietoja on käytönaikaisen Viiteoppaan kohdassa "Windowsin tehdasasennuksen palauttaminen". Kohta sisältää myös uuden kiintolevyaseman kotelon asentamisohjeet. 46 Käyttöopas

47 OmniBookin laajentaminen RAM-laajennusmoduulin asentaminen RAM-laajennusmoduulin asentaminen OmniBookissa ei ole sisäistä muistia (RAM), mutta siihen voidaan asentaa RAMmoduuleja kahteen moduulipaikkaan. Toisessa paikassa on valmiiksi asennettu RAMmoduuli. Voit lisätä RAM-muistia kummankin moduulipaikan avulla. RAM-laajennusmoduulin asentaminen VAROITUS Tarvitset tähän pienen ristipääruuvimeisselin. OmniBook-tietokonepiirit ovat erittäin herkkiä staattiselle sähkölle. Staattinen sähkö saattaa vahingoittaa piirejä pysyvästi. Koske vain RAM-moduulin reunoihin. Pura staattinen sähkö kehostasi ennen muistimoduulin asentamista koskettamalla OmniBookin takaosan liitinten ympärillä olevaa metallisuojusta. Jos tietokoneesi sarjanumeroa seuraa "4150 B", käytä ainoastaan PC-100-tyypin RAM-moduuleja. Muut RAM-moduulit eivät toimi. 1. Sulje OmniBook Käynnistä-valikon avulla. 2. Tärkeää. Irrota verkkovirtasovitin (jos se on liitetty), ja poista akku. (Poista toinen akku, jos se on asennettu.) 3. Käännä laite ylösalaisin, irrota RAM-muistipaikkojen kannessa olevat kaksi ruuvia ja poista kansi. Käyttöopas 47

48 OmniBookin laajentaminen RAM-laajennusmoduulin asentaminen 4. Aseta RAM-kortti liittimeen noin 30 asteen kulmassa, kunnes kortti on kokonaan liittimessä. Paina molemmilta puolilta, kunnes molemmat kiinnikkeet napsahtavat paikoilleen. 5. Aseta kansi takaisin paikalleen. 6. Aseta akku paikalleen. Irrota RAM-kortti vapauttamalla kortin kummallakin puolella olevat salvat. 48 Käyttöopas

49 OmniBookin määrittäminen Käyttöopas 49

50 OmniBookin määrittäminen BIOS Setup -apuohjelma BIOS Setup -apuohjelma BIOS (Basic Input and Output System) Setup -apuohjelma on valikko-ohjattu apuohjelma, jonka avulla voit muuttaa järjestelmän kokoonpanotietoja ja muokata OmniBookin toimintoja vastaamaan omia tarpeitasi. BIOS Setup -apuohjelmassa tehdyt asetukset ohjaavat yleensä laitteistoa, joten niillä on suuri vaikutus siihen, miten OmniBook toimii. Täydellinen luettelo BIOS Setup -valikoista, -asetuksista ja -vaihtoehdoista on käytönaikaisessa Viiteoppaassa. BIOS Setup -apuohjelman käyttäminen 1. Sulje kaikki ohjelmat ja sovellukset sekä Windows. Käynnistä sitten OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup painamalla F2. 3. Osoitinlaitteet eivät ole käytössä BIOS Setup -apuohjelmassa. Voit siirtyä valikosta toiseen vasemman ja oikean nuolinäppäimen avulla. Valikon parametrista toiseen voit siirtyä ylä- ja alanuolinäppäinten avulla. Voit selata valitun parametrin arvoja painamalla F5- tai F6-näppäintä ja muuttaa asetusta painamalla ENTER. Lisätietoja on seuraavissa taulukoissa. 4. Kun olet määrittänyt haluamasi asetukset, lopeta BIOS Setup -apuohjelma painamalla F10 tai käyttämällä Exit-valikkoa. 5. Jos asetukset aiheuttavat laitteiden välisiä ristiriitoja konetta käynnistettäessä, järjestelmä kehottaa suorittamaan BIOS Setup -apuohjelman. Keskenään ristiriitaiset asetukset on merkitty. 50 Käyttöopas

51 OmniBookin määrittäminen Turva-asetusten määrittäminen Turva-asetusten määrittäminen Seuraavista muista turva-asetuksista on lisätietoja käytönaikaisen Viiteoppaan luvussa "OmniBookin määrittäminen": HP TopTools järjestelmän hallintaa ja suojausta varten VirusScan virussuojausta varten kiintolevyaseman lukitus tietoturvaa varten. OmniBook-salasanan määrittäminen tai muuttaminen OmniBookissa on kaksi salasanasuojauksen tasoa: käyttäjän ja pääkäyttäjän salasana. Voit määrittää käyttäjän salasanan vasta, kun pääkäyttäjän salasana on määritetty. Jos salasanasuojaus on määritetty, tietokone kehottaa antamaan salasanan, kun tietokone palautetaan alkutilaan tai käynnistetään (määrityksen mukaan). Tietokonetta voidaan käyttää vasta, kun oikea salasana on annettu. Voit määrittää, muuttaa tai poistaa OmniBookin salasanasuojauksen BIOS Setup - apuohjelman avulla. 1. Sulje OmniBook ja käynnistä se uudelleen Käynnistä-valikon avulla. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Valitse Security-valikko. 4. Valitse Set Administrator Password ja paina ENTER. 5. Kirjoita uusi salasana ja paina ENTER. Salasanassa voi olla korkeintaan kahdeksan merkkiä (0-9, A - Z) eikä siinä saa käyttää erikoismerkkejä. Kirjainkoolla ei ole merkitystä. 6. Vahvista salasana syöttämällä se uudelleen ja paina sitten ENTER. Käyttöopas 51

52 OmniBookin määrittäminen Turva-asetusten määrittäminen 7. Valitse salasanan käyttötarkoitus kohdassa Password Required To. Boot. Vaatii salasanan OmniBookia käynnistettäessä. Tämä valinta ottaa käyttöön seuraavat kaksi valintaa. Resume. Vaatii salasanan, kun tietokone palautetaan keskeytystilasta. Undock. Vaatii salasanan OmniBookin telakointia purettaessa.. 8. Toista nämä toimet tarvittaessa käyttäjän salasanalle (Set User Password). 9. Tallenna asetukset ja sulje BIOS Setup painamalla F10. Huomautus Jos unohdat salasanan, soita asiakastukeen, jonka numero on kohdassa "Tuki" sivulla 78 ja kysy, miten salasana kannattaa poistaa. OmniBook-salasanan poistaminen Jos poistat pääkäyttäjän salasanan, OmniBook poistaa samalla automaattisesti käyttäjän salasanan. 1. Sulje OmniBook ja käynnistä se uudelleen Käynnistä-valikon avulla. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Valitse Security-valikko. 4. Valitse Set Administrator Password ja paina ENTER. 5. Kirjoita käytössä oleva salasana ja paina ENTER. 6. Paina ENTER Enter New Password -kehotteessa. 7. Paina ENTER Confirm New Password -kehotteessa. 8. Valitse Continue. 9. Tallenna asetukset ja sulje BIOS Setup painamalla F Käyttöopas

53 OmniBookin määrittäminen Turva-asetusten määrittäminen Lukitusvaijerin kiinnittäminen OmniBookissa on kaksi sisäistä vastaketta, joiden avulla voit kiinnittää OmniBookin paikalleen vaijerilla. Vastakkeeseen sopivan Kensington MicroSaver -lukon voi hankkia tietokoneliikkeestä. 1. Kierrä kaapeli jonkin kiinteän esineen (esimerkiksi pöydänjalan) ympärille. 2. Työnnä kaapeli sen päässä olevan lenkin läpi kuvan mukaisesti ja varmista, ettei kaapeli irtoa. 3. Aseta lukko johonkin OmniBookin suojauspidikkeeseen ja vapauta avain. Pidä avain tallessa, mutta älä säilytä sitä OmniBookin lähellä. Käyttöopas 53
