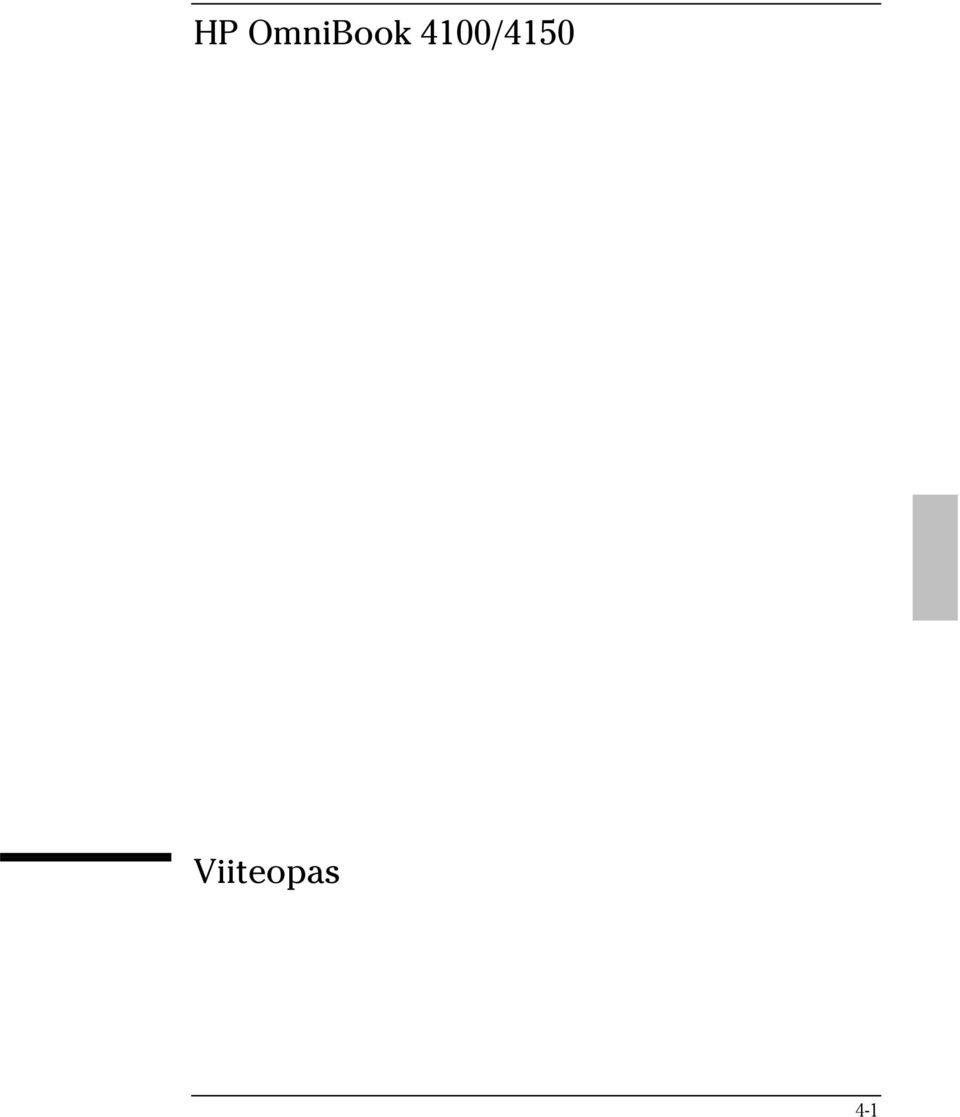

1 HP OmniBook 4100/4150 Viiteopas 4-1

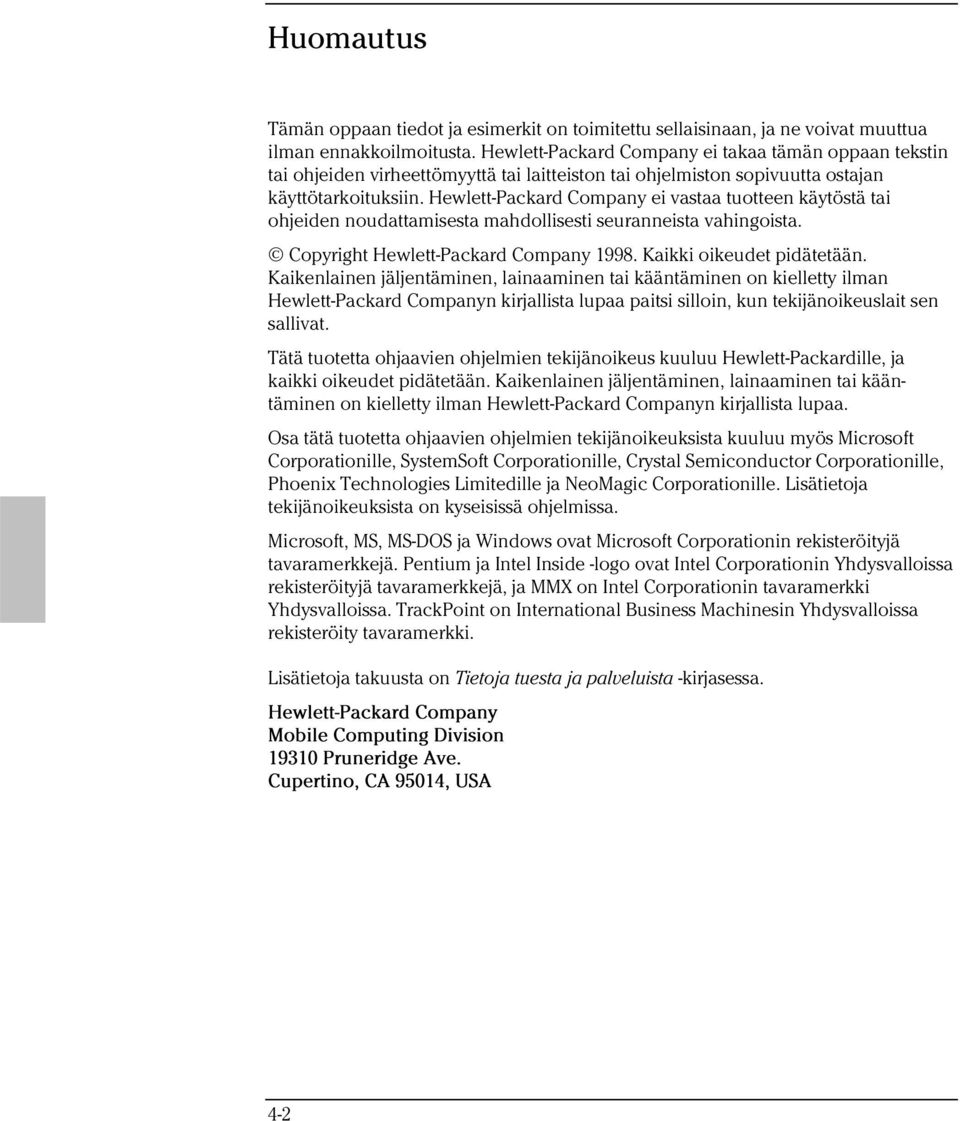

2 Huomautus Tämän oppaan tiedot ja esimerkit on toimitettu sellaisinaan, ja ne voivat muuttua ilman ennakkoilmoitusta. Hewlett-Packard Company ei takaa tämän oppaan tekstin tai ohjeiden virheettömyyttä tai laitteiston tai ohjelmiston sopivuutta ostajan käyttötarkoituksiin. Hewlett-Packard Company ei vastaa tuotteen käytöstä tai ohjeiden noudattamisesta mahdollisesti seuranneista vahingoista. Copyright Hewlett-Packard Company Kaikki oikeudet pidätetään. Kaikenlainen jäljentäminen, lainaaminen tai kääntäminen on kielletty ilman Hewlett-Packard Companyn kirjallista lupaa paitsi silloin, kun tekijänoikeuslait sen sallivat. Tätä tuotetta ohjaavien ohjelmien tekijänoikeus kuuluu Hewlett-Packardille, ja kaikki oikeudet pidätetään. Kaikenlainen jäljentäminen, lainaaminen tai kääntäminen on kielletty ilman Hewlett-Packard Companyn kirjallista lupaa. Osa tätä tuotetta ohjaavien ohjelmien tekijänoikeuksista kuuluu myös Microsoft Corporationille, SystemSoft Corporationille, Crystal Semiconductor Corporationille, Phoenix Technologies Limitedille ja NeoMagic Corporationille. Lisätietoja tekijänoikeuksista on kyseisissä ohjelmissa. Microsoft, MS, MS-DOS ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Pentium ja Intel Inside -logo ovat Intel Corporationin Yhdysvalloissa rekisteröityjä tavaramerkkejä, ja MMX on Intel Corporationin tavaramerkki Yhdysvalloissa. TrackPoint on International Business Machinesin Yhdysvalloissa rekisteröity tavaramerkki. Lisätietoja takuusta on Tietoja tuesta ja palveluista -kirjasessa. Hewlett-Packard Company Mobile Computing Division Pruneridge Ave. Cupertino, CA 95014, USA 4-2

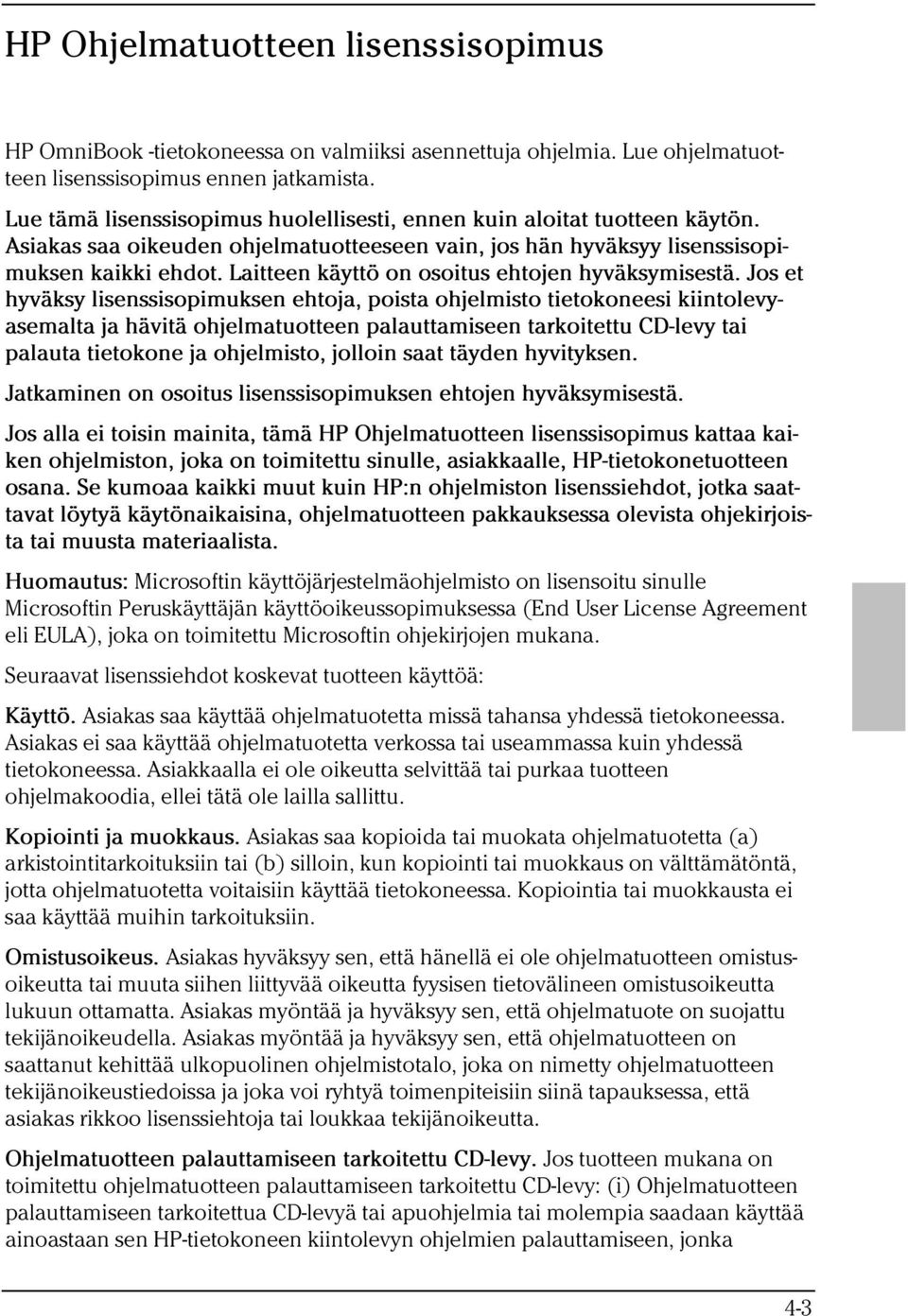

3 HP Ohjelmatuotteen lisenssisopimus HP OmniBook -tietokoneessa on valmiiksi asennettuja ohjelmia. Lue ohjelmatuotteen lisenssisopimus ennen jatkamista. Lue tämä lisenssisopimus huolellisesti, ennen kuin aloitat tuotteen käytön. Asiakas saa oikeuden ohjelmatuotteeseen vain, jos hän hyväksyy lisenssisopimuksen kaikki ehdot. Laitteen käyttö on osoitus ehtojen hyväksymisestä. Jos et hyväksy lisenssisopimuksen ehtoja, poista ohjelmisto tietokoneesi kiintolevyasemalta ja hävitä ohjelmatuotteen palauttamiseen tarkoitettu CD-levy tai palauta tietokone ja ohjelmisto, jolloin saat täyden hyvityksen. Jatkaminen on osoitus lisenssisopimuksen ehtojen hyväksymisestä. Jos alla ei toisin mainita, tämä HP Ohjelmatuotteen lisenssisopimus kattaa kaiken ohjelmiston, joka on toimitettu sinulle, asiakkaalle, HP-tietokonetuotteen osana. Se kumoaa kaikki muut kuin HP:n ohjelmiston lisenssiehdot, jotka saattavat löytyä käytönaikaisina, ohjelmatuotteen pakkauksessa olevista ohjekirjoista tai muusta materiaalista. Huomautus: Microsoftin käyttöjärjestelmäohjelmisto on lisensoitu sinulle Microsoftin Peruskäyttäjän käyttöoikeussopimuksessa (End User License Agreement eli EULA), joka on toimitettu Microsoftin ohjekirjojen mukana. Seuraavat lisenssiehdot koskevat tuotteen käyttöä: Käyttö. Asiakas saa käyttää ohjelmatuotetta missä tahansa yhdessä tietokoneessa. Asiakas ei saa käyttää ohjelmatuotetta verkossa tai useammassa kuin yhdessä tietokoneessa. Asiakkaalla ei ole oikeutta selvittää tai purkaa tuotteen ohjelmakoodia, ellei tätä ole lailla sallittu. Kopiointi ja muokkaus. Asiakas saa kopioida tai muokata ohjelmatuotetta (a) arkistointitarkoituksiin tai (b) silloin, kun kopiointi tai muokkaus on välttämätöntä, jotta ohjelmatuotetta voitaisiin käyttää tietokoneessa. Kopiointia tai muokkausta ei saa käyttää muihin tarkoituksiin. Omistusoikeus. Asiakas hyväksyy sen, että hänellä ei ole ohjelmatuotteen omistusoikeutta tai muuta siihen liittyvää oikeutta fyysisen tietovälineen omistusoikeutta lukuun ottamatta. Asiakas myöntää ja hyväksyy sen, että ohjelmatuote on suojattu tekijänoikeudella. Asiakas myöntää ja hyväksyy sen, että ohjelmatuotteen on saattanut kehittää ulkopuolinen ohjelmistotalo, joka on nimetty ohjelmatuotteen tekijänoikeustiedoissa ja joka voi ryhtyä toimenpiteisiin siinä tapauksessa, että asiakas rikkoo lisenssiehtoja tai loukkaa tekijänoikeutta. Ohjelmatuotteen palauttamiseen tarkoitettu CD-levy.Jos tuotteen mukana on toimitettu ohjelmatuotteen palauttamiseen tarkoitettu CD-levy: (i) Ohjelmatuotteen palauttamiseen tarkoitettua CD-levyä tai apuohjelmia tai molempia saadaan käyttää ainoastaan sen HP-tietokoneen kiintolevyn ohjelmien palauttamiseen, jonka 4-3

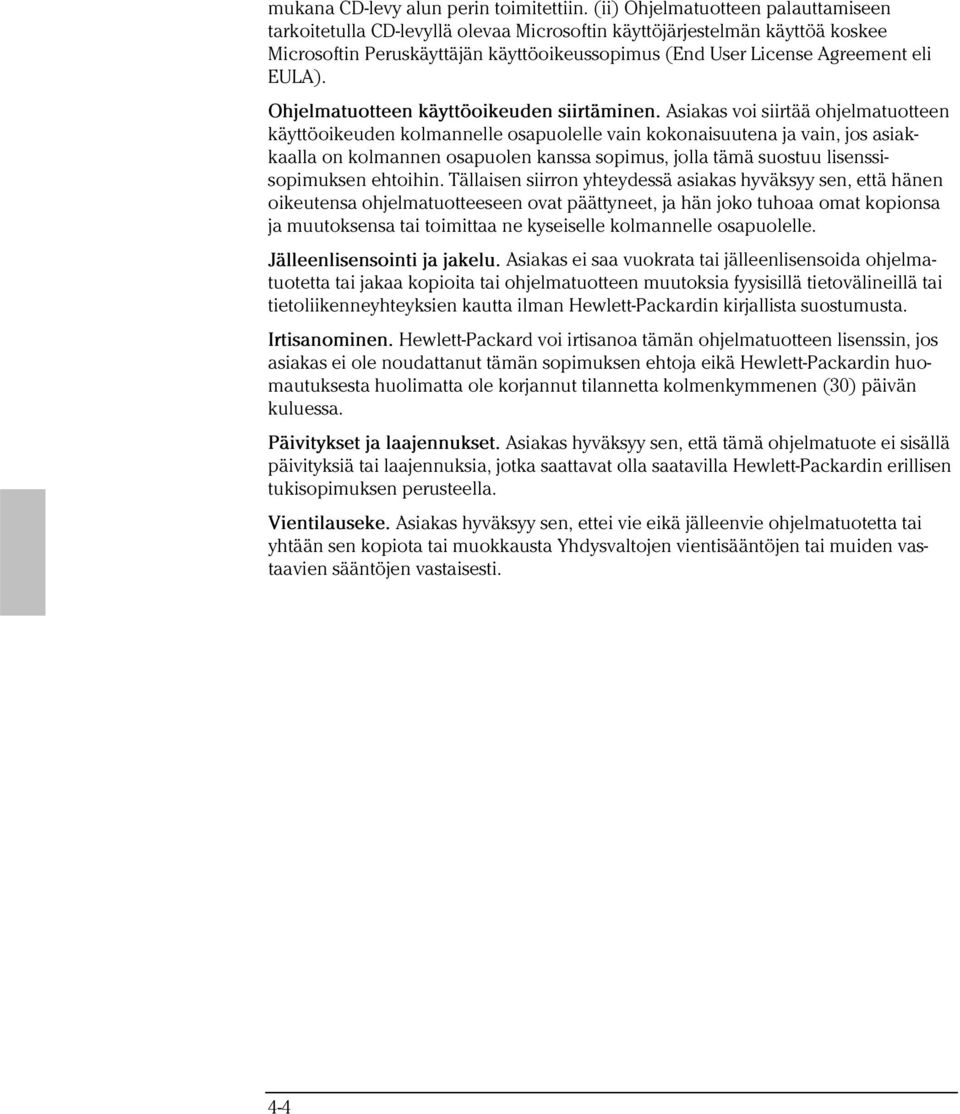

4 mukana CD-levy alun perin toimitettiin. (ii) Ohjelmatuotteen palauttamiseen tarkoitetulla CD-levyllä olevaa Microsoftin käyttöjärjestelmän käyttöä koskee Microsoftin Peruskäyttäjän käyttöoikeussopimus (End User License Agreement eli EULA). Ohjelmatuotteen käyttöoikeuden siirtäminen.asiakas voi siirtää ohjelmatuotteen käyttöoikeuden kolmannelle osapuolelle vain kokonaisuutena ja vain, jos asiakkaalla on kolmannen osapuolen kanssa sopimus, jolla tämä suostuu lisenssisopimuksen ehtoihin. Tällaisen siirron yhteydessä asiakas hyväksyy sen, että hänen oikeutensa ohjelmatuotteeseen ovat päättyneet, ja hän joko tuhoaa omat kopionsa ja muutoksensa tai toimittaa ne kyseiselle kolmannelle osapuolelle. Jälleenlisensointi ja jakelu. Asiakas ei saa vuokrata tai jälleenlisensoida ohjelmatuotetta tai jakaa kopioita tai ohjelmatuotteen muutoksia fyysisillä tietovälineillä tai tietoliikenneyhteyksien kautta ilman Hewlett-Packardin kirjallista suostumusta. Irtisanominen. Hewlett-Packard voi irtisanoa tämän ohjelmatuotteen lisenssin, jos asiakas ei ole noudattanut tämän sopimuksen ehtoja eikä Hewlett-Packardin huomautuksesta huolimatta ole korjannut tilannetta kolmenkymmenen (30) päivän kuluessa. Päivitykset ja laajennukset. Asiakas hyväksyy sen, että tämä ohjelmatuote ei sisällä päivityksiä tai laajennuksia, jotka saattavat olla saatavilla Hewlett-Packardin erillisen tukisopimuksen perusteella. Vientilauseke. Asiakas hyväksyy sen, ettei vie eikä jälleenvie ohjelmatuotetta tai yhtään sen kopiota tai muokkausta Yhdysvaltojen vientisääntöjen tai muiden vastaavien sääntöjen vastaisesti. 4-4

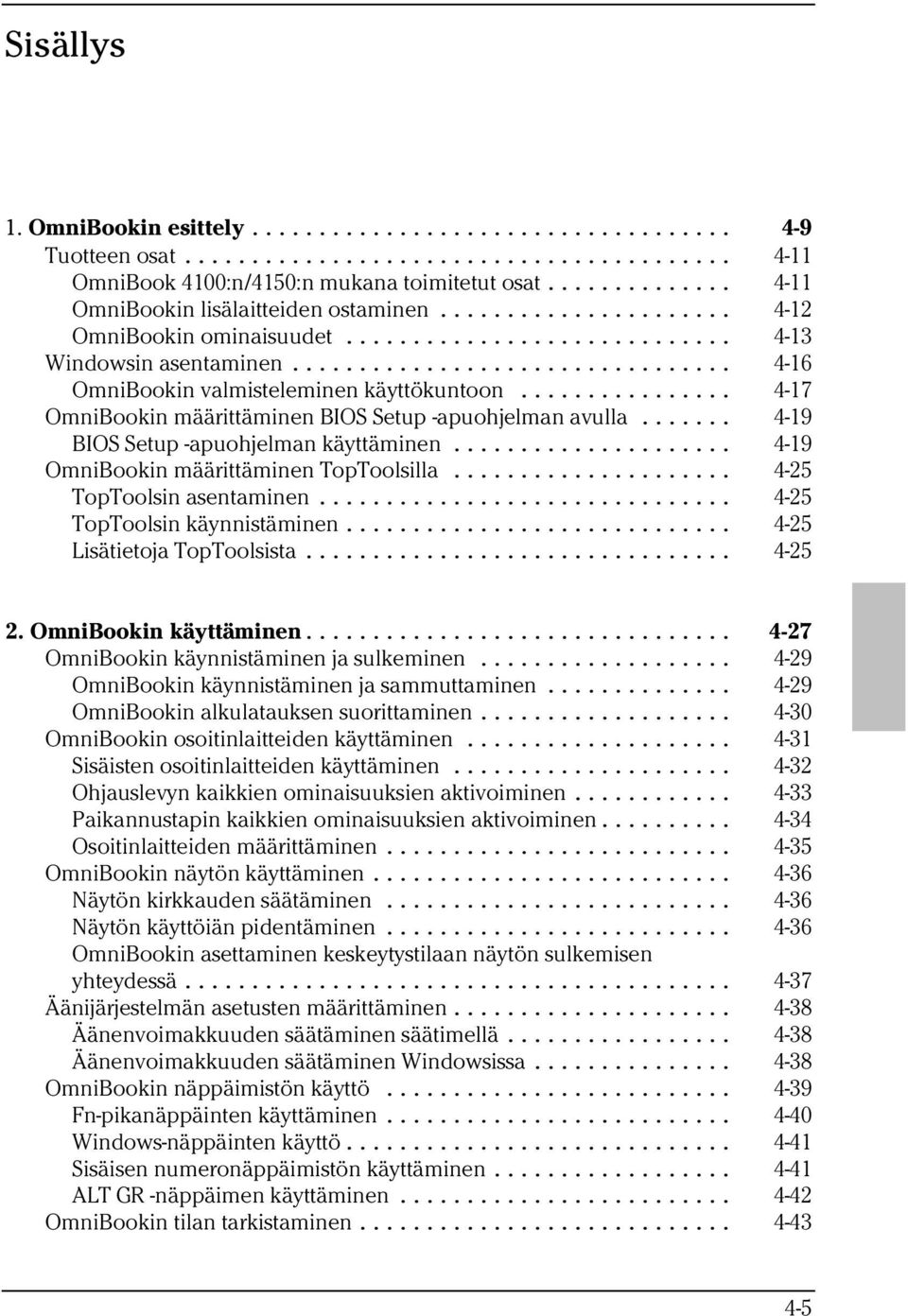

5 Sisällys 1. OmniBookin esittely Tuotteen osat OmniBook 4100:n/4150:n mukana toimitetut osat OmniBookin lisälaitteiden ostaminen OmniBookin ominaisuudet Windowsin asentaminen OmniBookin valmisteleminen käyttökuntoon OmniBookin määrittäminen BIOS Setup -apuohjelman avulla BIOS Setup -apuohjelman käyttäminen OmniBookin määrittäminen TopToolsilla TopToolsin asentaminen TopToolsin käynnistäminen Lisätietoja TopToolsista OmniBookin käyttäminen OmniBookin käynnistäminen ja sulkeminen OmniBookin käynnistäminen ja sammuttaminen OmniBookin alkulatauksen suorittaminen OmniBookin osoitinlaitteiden käyttäminen Sisäisten osoitinlaitteiden käyttäminen Ohjauslevyn kaikkien ominaisuuksien aktivoiminen Paikannustapin kaikkien ominaisuuksien aktivoiminen Osoitinlaitteiden määrittäminen OmniBookin näytön käyttäminen Näytön kirkkauden säätäminen Näytön käyttöiän pidentäminen OmniBookin asettaminen keskeytystilaan näytön sulkemisen yhteydessä Äänijärjestelmän asetusten määrittäminen Äänenvoimakkuuden säätäminen säätimellä Äänenvoimakkuuden säätäminen Windowsissa OmniBookin näppäimistön käyttö Fn-pikanäppäinten käyttäminen Windows-näppäinten käyttö Sisäisen numeronäppäimistön käyttäminen ALT GR -näppäimen käyttäminen OmniBookin tilan tarkistaminen

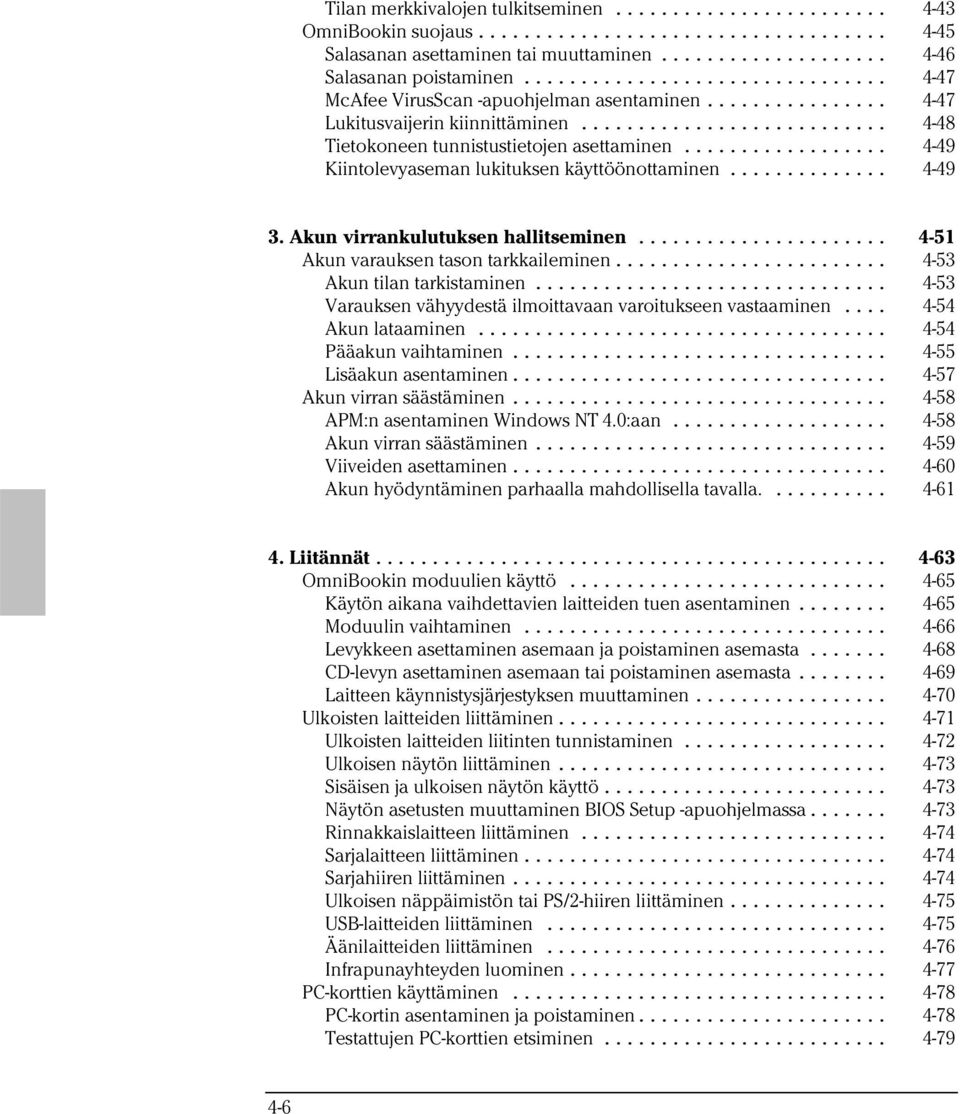

6 Tilan merkkivalojen tulkitseminen OmniBookin suojaus Salasanan asettaminen tai muuttaminen Salasanan poistaminen McAfee VirusScan -apuohjelman asentaminen Lukitusvaijerin kiinnittäminen Tietokoneen tunnistustietojen asettaminen Kiintolevyaseman lukituksen käyttöönottaminen Akun virrankulutuksen hallitseminen Akun varauksen tason tarkkaileminen Akun tilan tarkistaminen Varauksen vähyydestä ilmoittavaan varoitukseen vastaaminen Akun lataaminen Pääakun vaihtaminen Lisäakun asentaminen Akun virran säästäminen APM:n asentaminen Windows NT 4.0:aan Akun virran säästäminen Viiveiden asettaminen Akun hyödyntäminen parhaalla mahdollisella tavalla Liitännät OmniBookin moduulien käyttö Käytön aikana vaihdettavien laitteiden tuen asentaminen Moduulin vaihtaminen Levykkeen asettaminen asemaan ja poistaminen asemasta CD-levyn asettaminen asemaan tai poistaminen asemasta Laitteen käynnistysjärjestyksen muuttaminen Ulkoisten laitteiden liittäminen Ulkoisten laitteiden liitinten tunnistaminen Ulkoisen näytön liittäminen Sisäisen ja ulkoisen näytön käyttö Näytön asetusten muuttaminen BIOS Setup -apuohjelmassa Rinnakkaislaitteen liittäminen Sarjalaitteen liittäminen Sarjahiiren liittäminen Ulkoisen näppäimistön tai PS/2-hiiren liittäminen USB-laitteiden liittäminen Äänilaitteiden liittäminen Infrapunayhteyden luominen PC-korttien käyttäminen PC-kortin asentaminen ja poistaminen Testattujen PC-korttien etsiminen

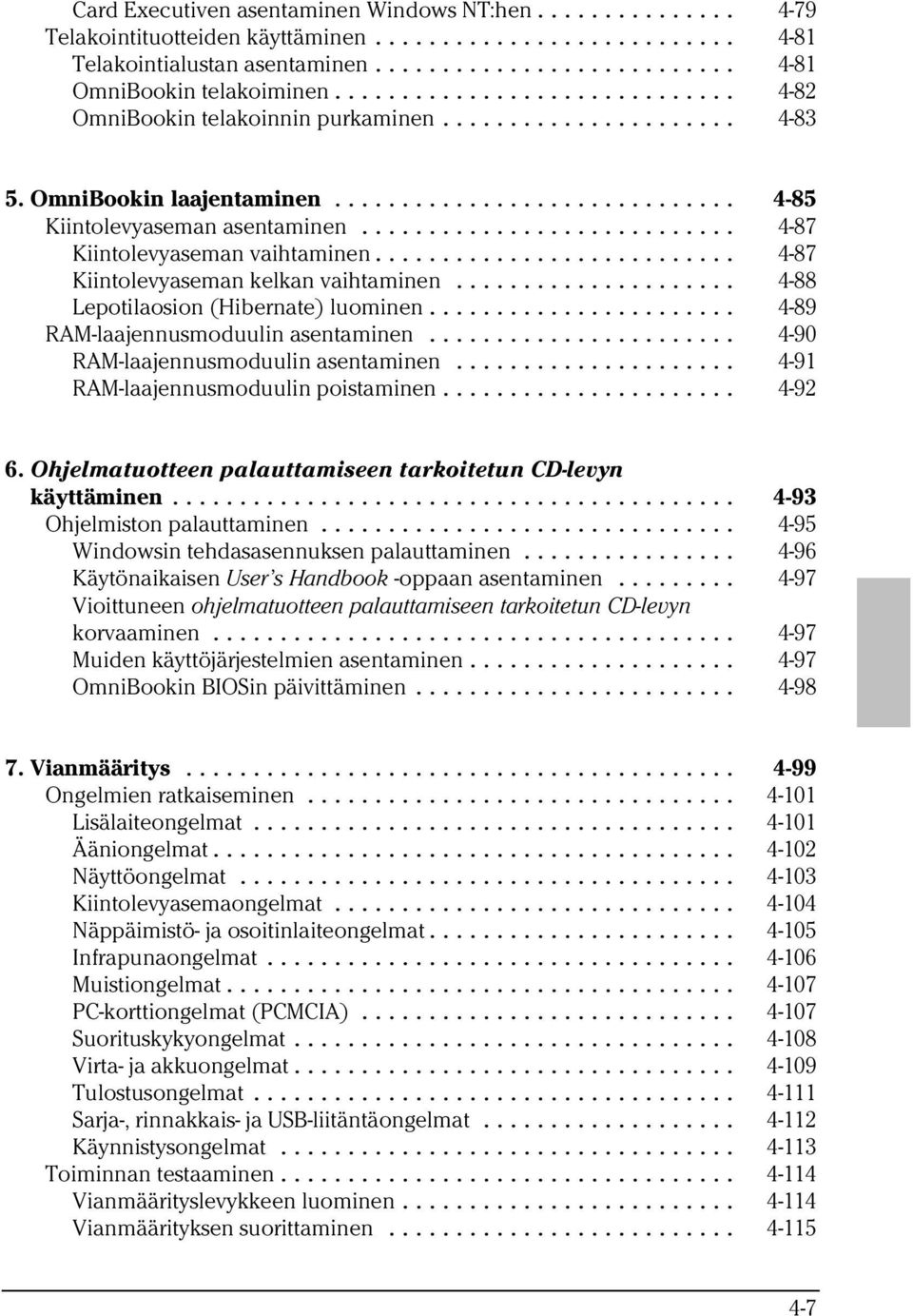

7 Card Executiven asentaminen Windows NT:hen Telakointituotteiden käyttäminen Telakointialustan asentaminen OmniBookin telakoiminen OmniBookin telakoinnin purkaminen OmniBookin laajentaminen Kiintolevyaseman asentaminen Kiintolevyaseman vaihtaminen Kiintolevyaseman kelkan vaihtaminen Lepotilaosion (Hibernate) luominen RAM-laajennusmoduulin asentaminen RAM-laajennusmoduulin asentaminen RAM-laajennusmoduulin poistaminen Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Ohjelmiston palauttaminen Windowsin tehdasasennuksen palauttaminen Käytönaikaisen User s Handbook -oppaan asentaminen Vioittuneen ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn korvaaminen Muiden käyttöjärjestelmien asentaminen OmniBookin BIOSin päivittäminen Vianmääritys Ongelmien ratkaiseminen Lisälaiteongelmat Ääniongelmat Näyttöongelmat Kiintolevyasemaongelmat Näppäimistö- ja osoitinlaiteongelmat Infrapunaongelmat Muistiongelmat PC-korttiongelmat (PCMCIA) Suorituskykyongelmat Virta- ja akkuongelmat Tulostusongelmat Sarja-, rinnakkais- ja USB-liitäntäongelmat Käynnistysongelmat Toiminnan testaaminen Vianmäärityslevykkeen luominen Vianmäärityksen suorittaminen

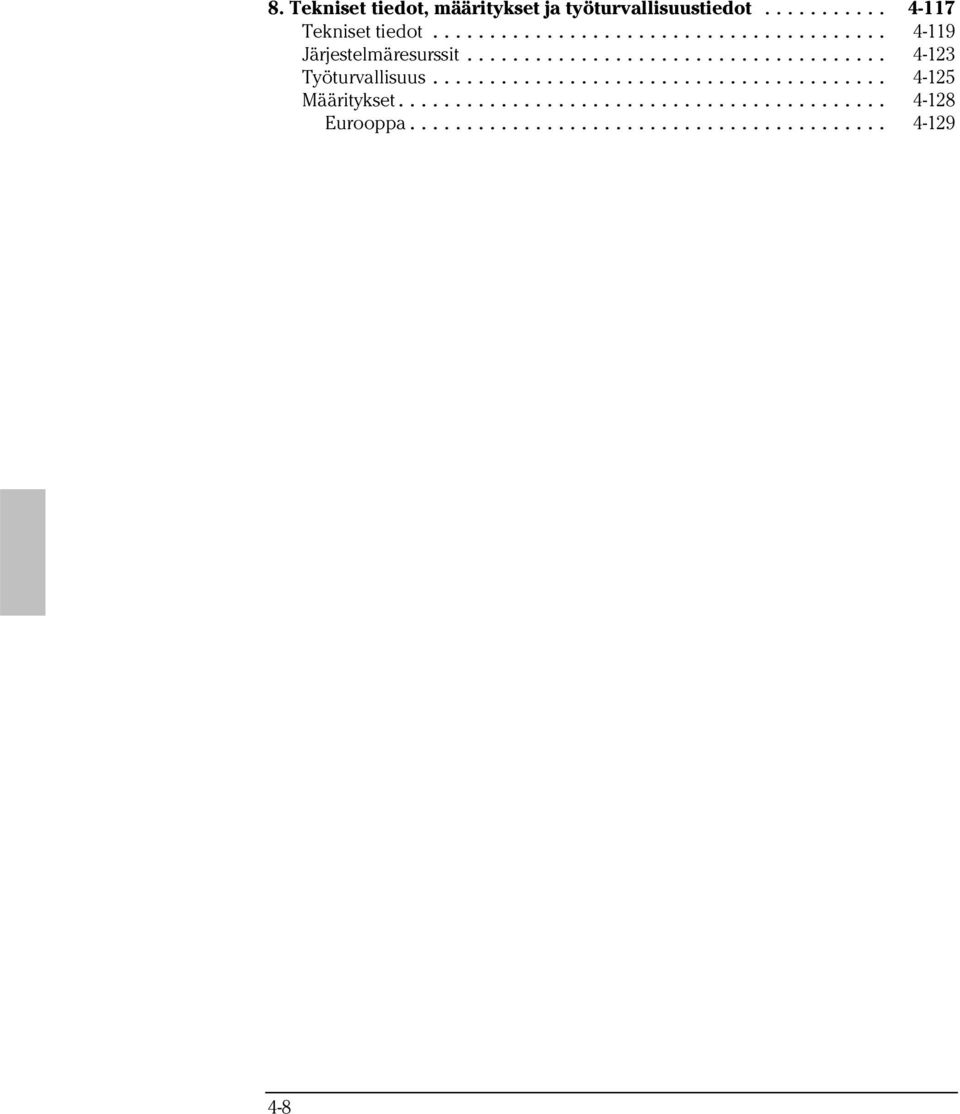

8 8. Tekniset tiedot, määritykset ja työturvallisuustiedot Tekniset tiedot Järjestelmäresurssit Työturvallisuus Määritykset Eurooppa

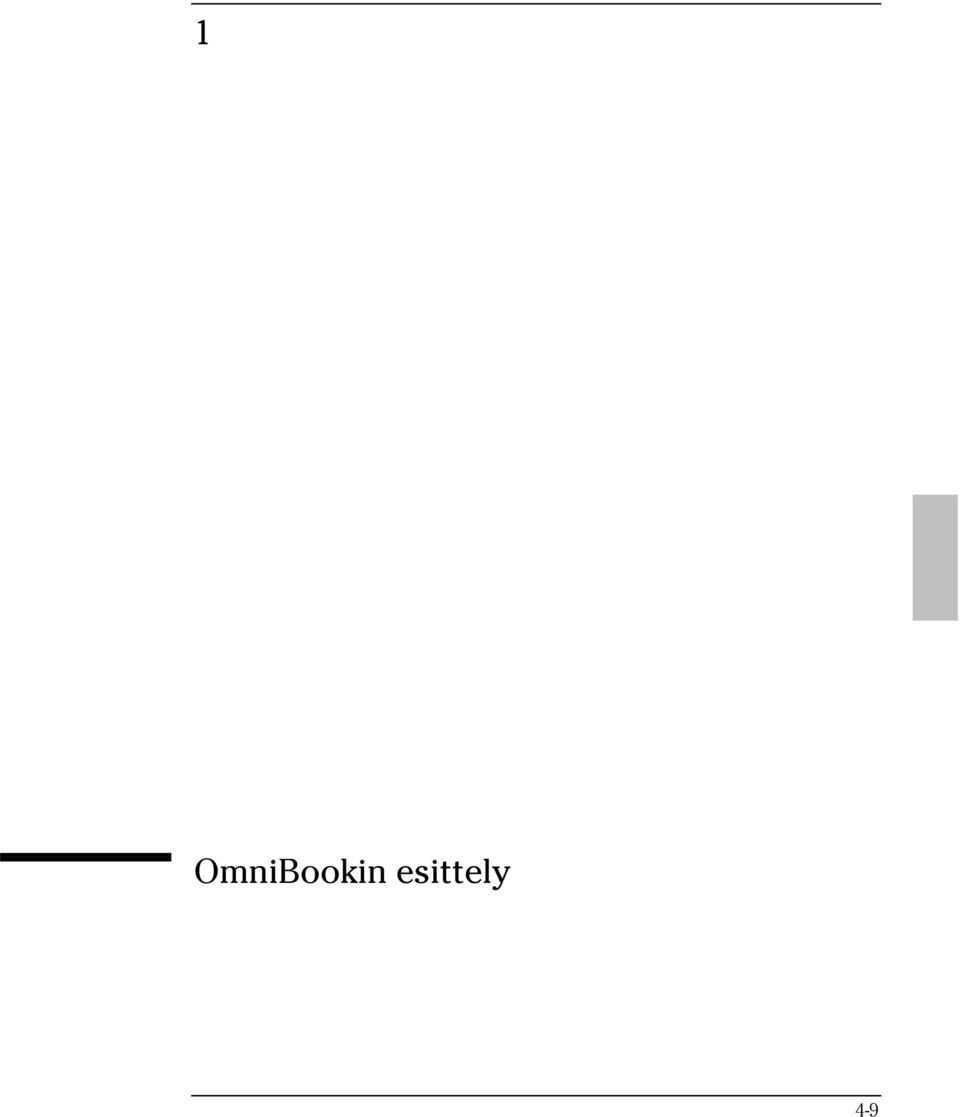

9 1 OmniBookin esittely 4-9

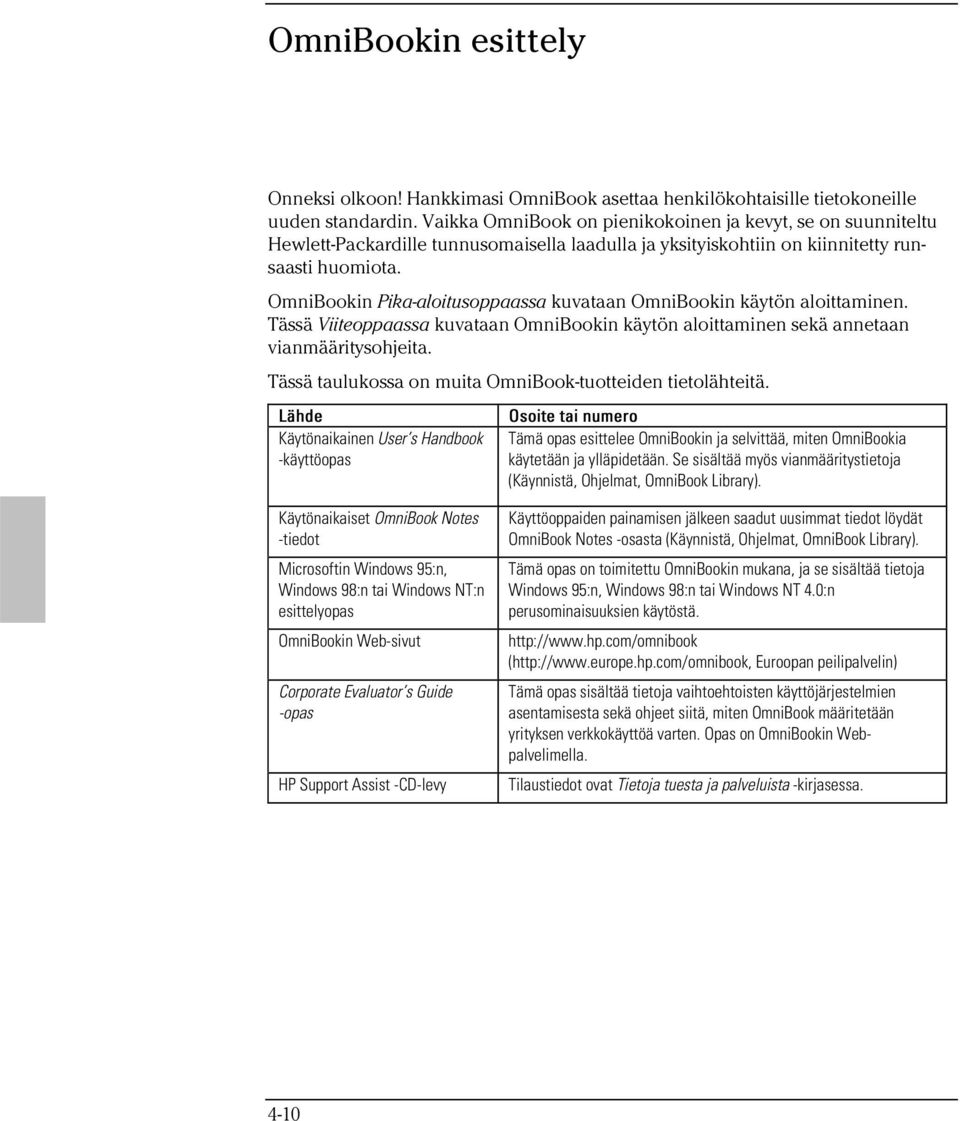

10 OmniBookin esittely Onneksi olkoon! Hankkimasi OmniBook asettaa henkilökohtaisille tietokoneille uuden standardin. Vaikka OmniBook on pienikokoinen ja kevyt, se on suunniteltu Hewlett-Packardille tunnusomaisella laadulla ja yksityiskohtiin on kiinnitetty runsaasti huomiota. OmniBookin Pika-aloitusoppaassa kuvataan OmniBookin käytön aloittaminen. Tässä Viiteoppaassa kuvataan OmniBookin käytön aloittaminen sekä annetaan vianmääritysohjeita. Tässä taulukossa on muita OmniBook-tuotteiden tietolähteitä. Lähde Käytönaikainen User s Handbook -käyttöopas Käytönaikaiset OmniBook Notes -tiedot Microsoftin Windows 95:n, Windows 98:n tai Windows NT:n esittelyopas OmniBookin Web-sivut Corporate Evaluator s Guide -opas HP Support Assist -CD-levy Osoite tai numero Tämä opas esittelee OmniBookin ja selvittää, miten OmniBookia käytetään ja ylläpidetään. Se sisältää myös vianmääritystietoja (Käynnistä, Ohjelmat, OmniBook Library). Käyttöoppaiden painamisen jälkeen saadut uusimmat tiedot löydät OmniBook Notes -osasta (Käynnistä, Ohjelmat, OmniBook Library). Tämä opas on toimitettu OmniBookin mukana, ja se sisältää tietoja Windows 95:n, Windows 98:n tai Windows NT 4.0:n perusominaisuuksien käytöstä. ( Euroopan peilipalvelin) Tämä opas sisältää tietoja vaihtoehtoisten käyttöjärjestelmien asentamisesta sekä ohjeet siitä, miten OmniBook määritetään yrityksen verkkokäyttöä varten. Opas on OmniBookin Webpalvelimella. Tilaustiedot ovat Tietoja tuesta ja palveluista -kirjasessa. 4-10

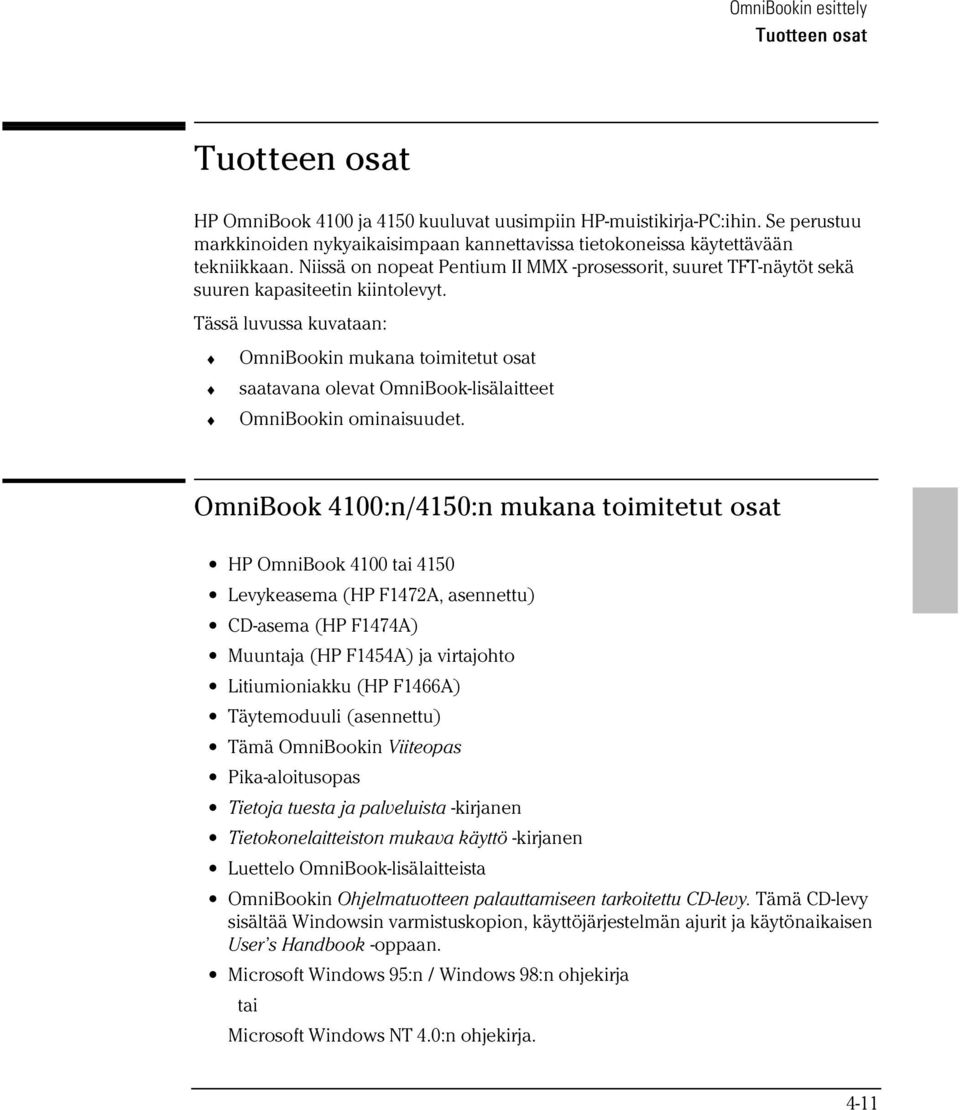

11 OmniBookin esittely Tuotteen osat Tuotteen osat HP OmniBook 4100 ja 4150 kuuluvat uusimpiin HP-muistikirja-PC:ihin. Se perustuu markkinoiden nykyaikaisimpaan kannettavissa tietokoneissa käytettävään tekniikkaan. Niissä on nopeat Pentium II MMX -prosessorit, suuret TFT-näytöt sekä suuren kapasiteetin kiintolevyt. Tässä luvussa kuvataan: OmniBookin mukana toimitetut osat saatavana olevat OmniBook-lisälaitteet OmniBookin ominaisuudet. OmniBook 4100:n/4150:n mukana toimitetut osat HP OmniBook 4100 tai 4150 Levykeasema (HP F1472A, asennettu) CD-asema (HP F1474A) Muuntaja (HP F1454A) ja virtajohto Litiumioniakku (HP F1466A) Täytemoduuli (asennettu) Tämä OmniBookin Viiteopas Pika-aloitusopas Tietoja tuesta ja palveluista -kirjanen Tietokonelaitteiston mukava käyttö -kirjanen Luettelo OmniBook-lisälaitteista OmniBookin Ohjelmatuotteen palauttamiseen tarkoitettu CD-levy. Tämä CD-levy sisältää Windowsin varmistuskopion, käyttöjärjestelmän ajurit ja käytönaikaisen User s Handbook -oppaan. Microsoft Windows 95:n / Windows 98:n ohjekirja tai Microsoft Windows NT 4.0:n ohjekirja. 4-11

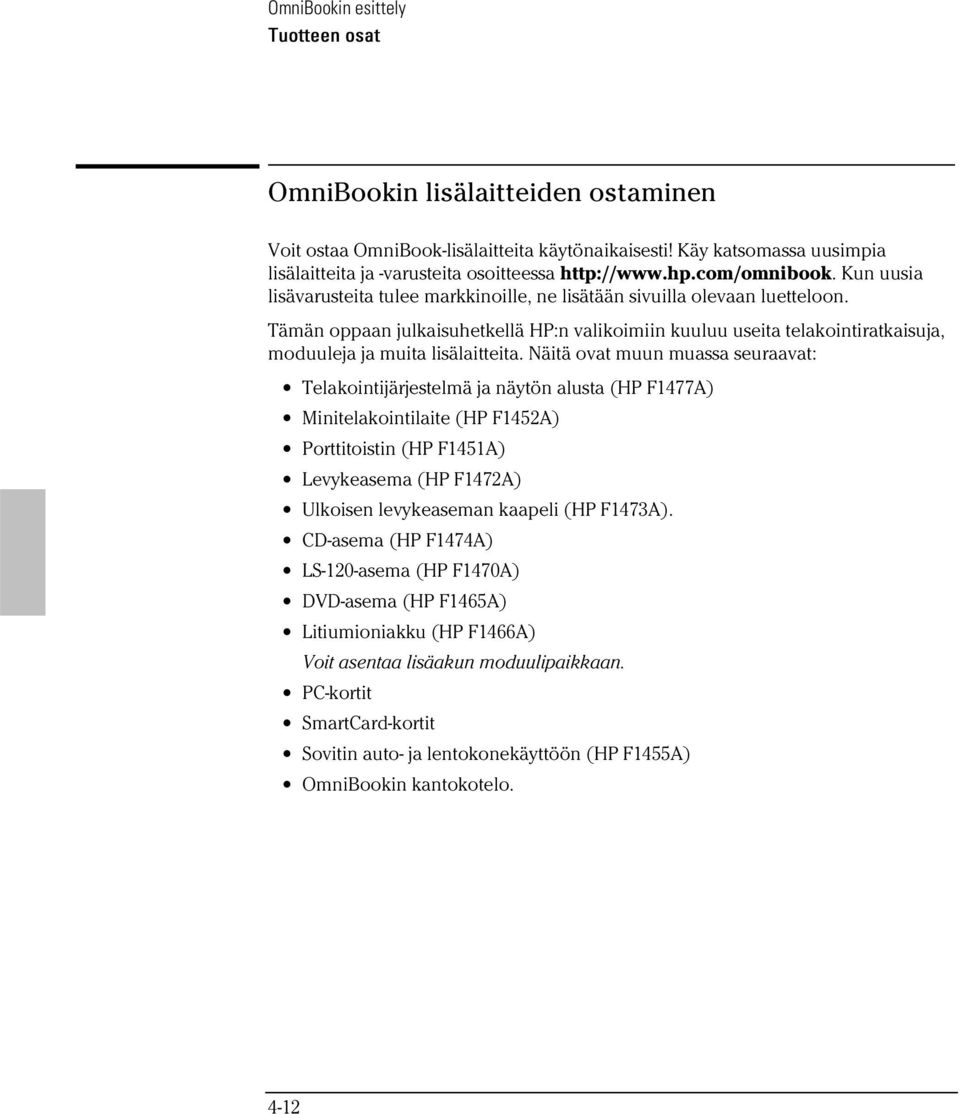

12 OmniBookin esittely Tuotteen osat OmniBookin lisälaitteiden ostaminen Voit ostaa OmniBook-lisälaitteita käytönaikaisesti! Käy katsomassa uusimpia lisälaitteita ja -varusteita osoitteessa Kun uusia lisävarusteita tulee markkinoille, ne lisätään sivuilla olevaan luetteloon. Tämän oppaan julkaisuhetkellä HP:n valikoimiin kuuluu useita telakointiratkaisuja, moduuleja ja muita lisälaitteita. Näitä ovat muun muassa seuraavat: Telakointijärjestelmä ja näytön alusta (HP F1477A) Minitelakointilaite (HP F1452A) Porttitoistin (HP F1451A) Levykeasema (HP F1472A) Ulkoisen levykeaseman kaapeli (HP F1473A). CD-asema (HP F1474A) LS-120-asema (HP F1470A) DVD-asema (HP F1465A) Litiumioniakku (HP F1466A) Voit asentaa lisäakun moduulipaikkaan. PC-kortit SmartCard-kortit Sovitin auto- ja lentokonekäyttöön (HP F1455A) OmniBookin kantokotelo. 4-12

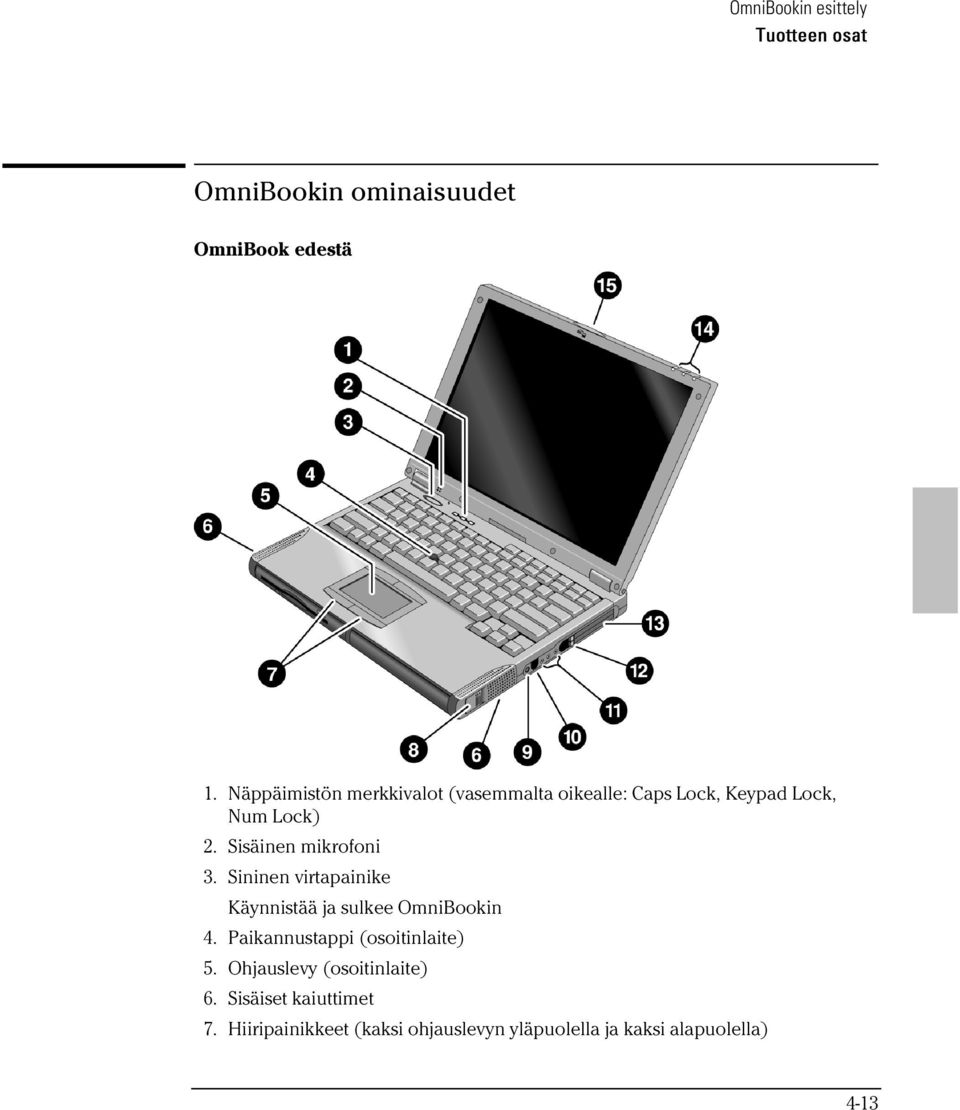

13 OmniBookin esittely Tuotteen osat OmniBookin ominaisuudet OmniBook edestä 1. Näppäimistön merkkivalot (vasemmalta oikealle: Caps Lock, Keypad Lock, Num Lock) 2. Sisäinen mikrofoni 3. Sininen virtapainike Käynnistää ja sulkee OmniBookin 4. Paikannustappi (osoitinlaite) 5. Ohjauslevy (osoitinlaite) 6. Sisäiset kaiuttimet 7. Hiiripainikkeet (kaksi ohjauslevyn yläpuolella ja kaksi alapuolella) 4-13

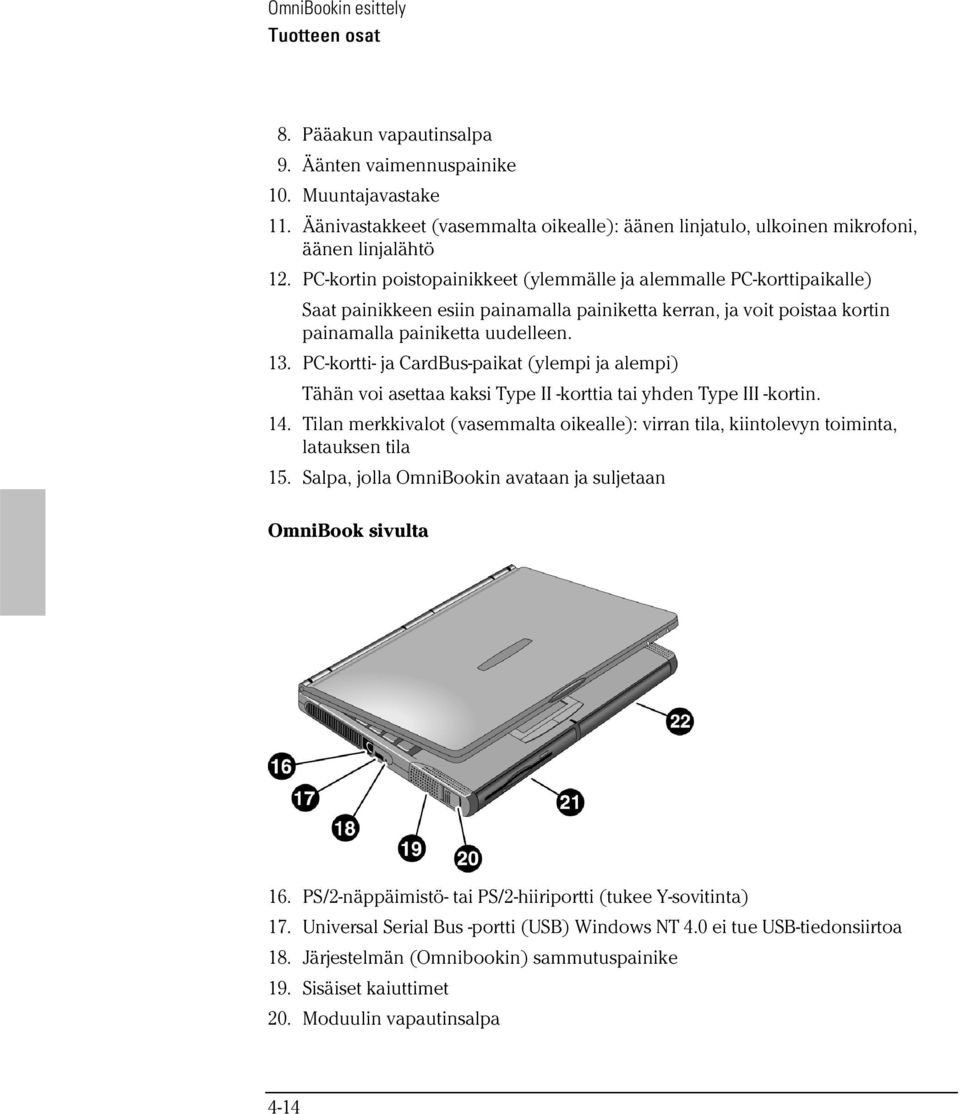

14 OmniBookin esittely Tuotteen osat 8. Pääakun vapautinsalpa 9. Äänten vaimennuspainike 10. Muuntajavastake 11. Äänivastakkeet (vasemmalta oikealle): äänen linjatulo, ulkoinen mikrofoni, äänen linjalähtö 12. PC-kortin poistopainikkeet (ylemmälle ja alemmalle PC-korttipaikalle) Saat painikkeen esiin painamalla painiketta kerran, ja voit poistaa kortin painamalla painiketta uudelleen. 13. PC-kortti- ja CardBus-paikat (ylempi ja alempi) Tähän voi asettaa kaksi Type II -korttia tai yhden Type III -kortin. 14. Tilan merkkivalot (vasemmalta oikealle): virran tila, kiintolevyn toiminta, latauksen tila 15. Salpa, jolla OmniBookin avataan ja suljetaan OmniBook sivulta 16. PS/2-näppäimistö- tai PS/2-hiiriportti (tukee Y-sovitinta) 17. Universal Serial Bus -portti (USB) Windows NT 4.0 ei tue USB-tiedonsiirtoa 18. Järjestelmän (Omnibookin) sammutuspainike 19. Sisäiset kaiuttimet 20. Moduulin vapautinsalpa 4-14

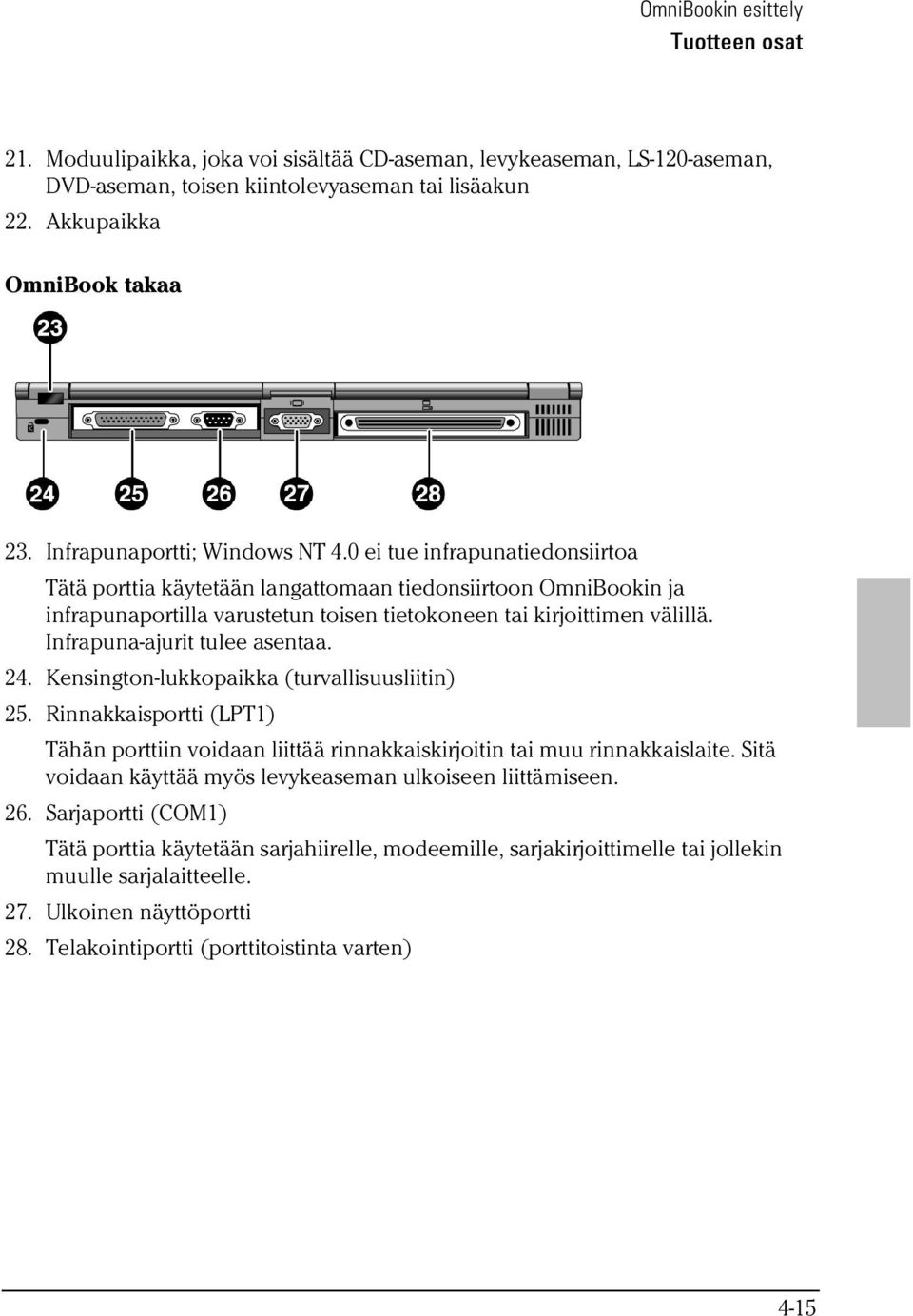

15 OmniBookin esittely Tuotteen osat 21. Moduulipaikka, joka voi sisältää CD-aseman, levykeaseman, LS-120-aseman, DVD-aseman, toisen kiintolevyaseman tai lisäakun 22. Akkupaikka OmniBook takaa 23. Infrapunaportti; Windows NT 4.0 ei tue infrapunatiedonsiirtoa Tätä porttia käytetään langattomaan tiedonsiirtoon OmniBookin ja infrapunaportilla varustetun toisen tietokoneen tai kirjoittimen välillä. Infrapuna-ajurit tulee asentaa. 24. Kensington-lukkopaikka (turvallisuusliitin) 25. Rinnakkaisportti (LPT1) Tähän porttiin voidaan liittää rinnakkaiskirjoitin tai muu rinnakkaislaite. Sitä voidaan käyttää myös levykeaseman ulkoiseen liittämiseen. 26. Sarjaportti (COM1) Tätä porttia käytetään sarjahiirelle, modeemille, sarjakirjoittimelle tai jollekin muulle sarjalaitteelle. 27. Ulkoinen näyttöportti 28. Telakointiportti (porttitoistinta varten) 4-15

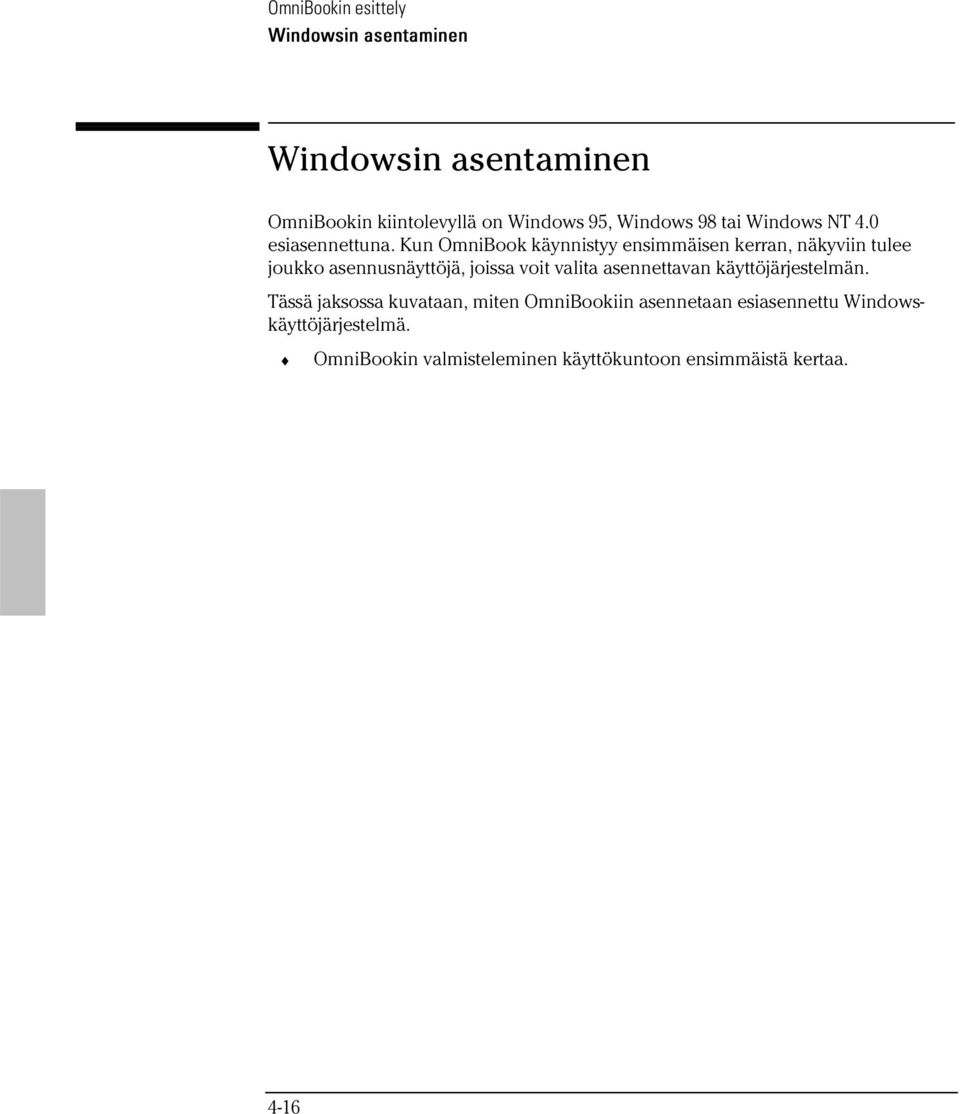

16 OmniBookin esittely Windowsin asentaminen Windowsin asentaminen OmniBookin kiintolevyllä on Windows 95, Windows 98 tai Windows NT 4.0 esiasennettuna. Kun OmniBook käynnistyy ensimmäisen kerran, näkyviin tulee joukko asennusnäyttöjä, joissa voit valita asennettavan käyttöjärjestelmän. Tässä jaksossa kuvataan, miten OmniBookiin asennetaan esiasennettu Windowskäyttöjärjestelmä. OmniBookin valmisteleminen käyttökuntoon ensimmäistä kertaa. 4-16

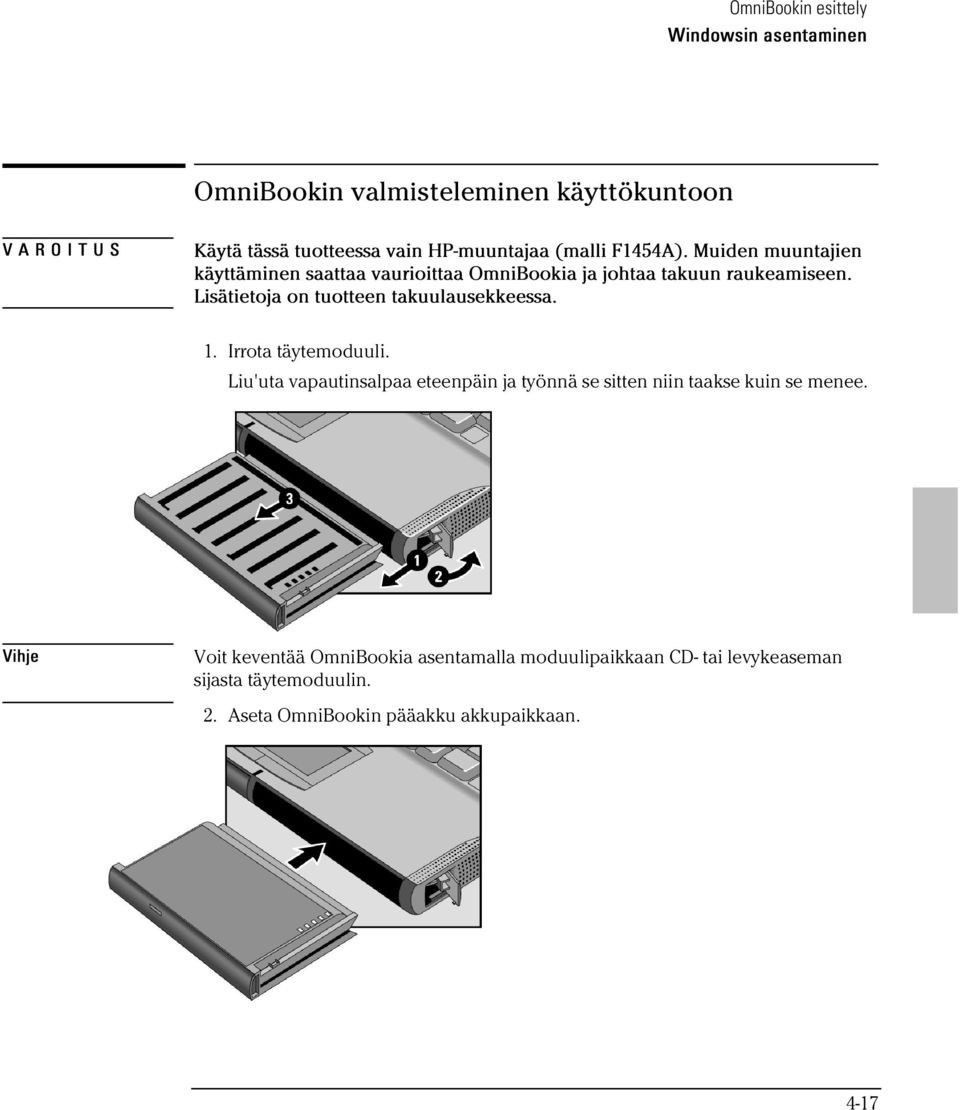

17 OmniBookin esittely Windowsin asentaminen OmniBookin valmisteleminen käyttökuntoon VAROITUS Käytä tässä tuotteessa vain HP-muuntajaa (malli F1454A). Muiden muuntajien käyttäminen saattaa vaurioittaa OmniBookia ja johtaa takuun raukeamiseen. Lisätietoja on tuotteen takuulausekkeessa. 1. Irrota täytemoduuli. Liu'uta vapautinsalpaa eteenpäin ja työnnä se sitten niin taakse kuin se menee. Vihje Voit keventää OmniBookia asentamalla moduulipaikkaan CD- tai levykeaseman sijasta täytemoduulin. 2. Aseta OmniBookin pääakku akkupaikkaan. 4-17

18 OmniBookin esittely Windowsin asentaminen 3. Liitä muuntaja pistorasiaan ja OmniBookin oikeaan kylkeen kuvan mukaisesti. OmniBookin akku alkaa latautua. 4. Paina sinistä virtapainiketta. Windowsin Setup-ohjelma käynnistyy automaattisesti. 5. Noudata näytön ohjeita. Asennuksen aikana sinua pyydetään hyväksymään Lisenssisopimus ja syöttämään tuotetunnus (Product ID), joka on painettu Microsoft Windowsin Certificate of Authenticity -aitoustodistukseen. Sinua pyydetään asettamaan käyttäjätunnus ja salasana. Voit joko määrittää käyttäjätunnuksen tai ohittaa tämän vaiheen painamalla Esc-näppäintä. 4-18

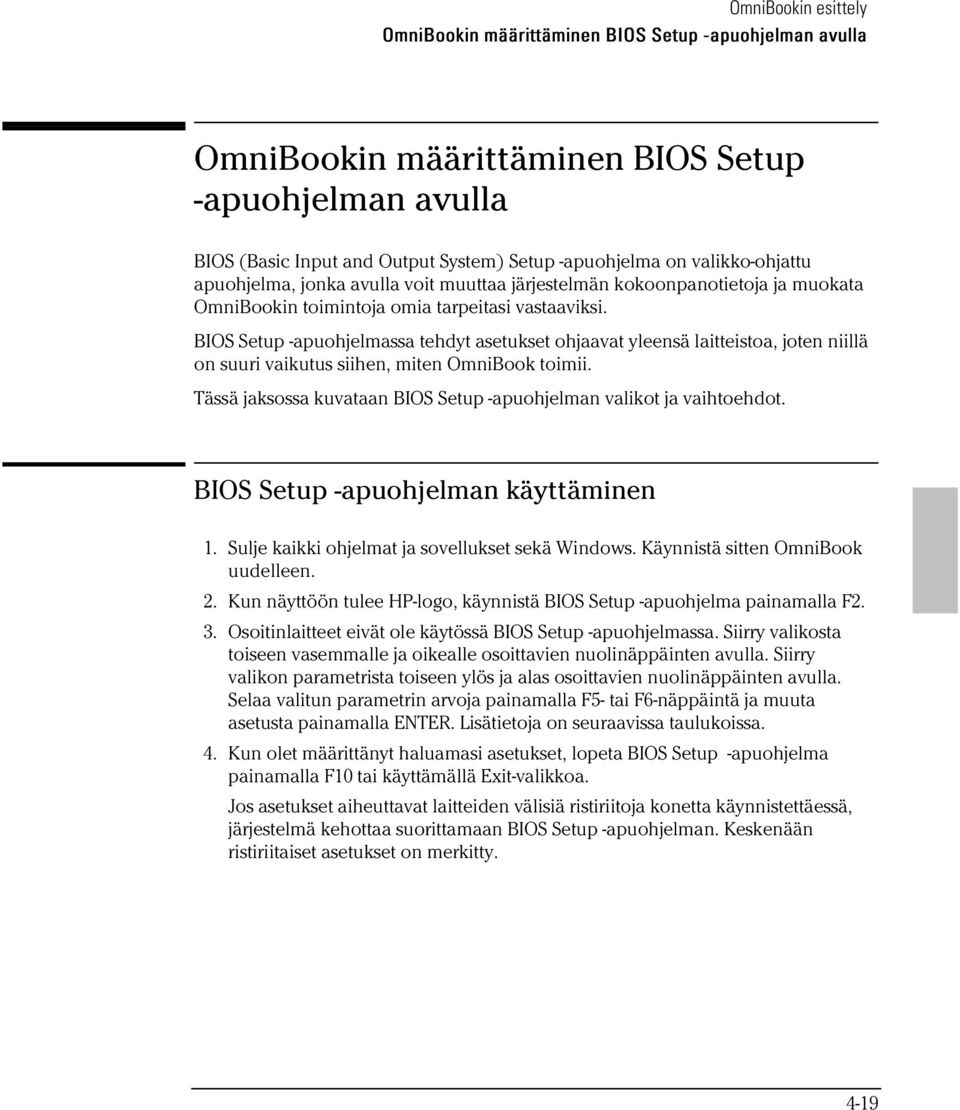

19 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla OmniBookin määrittäminen BIOS Setup -apuohjelman avulla BIOS (Basic Input and Output System) Setup -apuohjelma on valikko-ohjattu apuohjelma, jonka avulla voit muuttaa järjestelmän kokoonpanotietoja ja muokata OmniBookin toimintoja omia tarpeitasi vastaaviksi. BIOS Setup -apuohjelmassa tehdyt asetukset ohjaavat yleensä laitteistoa, joten niillä on suuri vaikutus siihen, miten OmniBook toimii. Tässä jaksossa kuvataan BIOS Setup -apuohjelman valikot ja vaihtoehdot. BIOS Setup -apuohjelman käyttäminen 1. Sulje kaikki ohjelmat ja sovellukset sekä Windows. Käynnistä sitten OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Osoitinlaitteet eivät ole käytössä BIOS Setup -apuohjelmassa. Siirry valikosta toiseen vasemmalle ja oikealle osoittavien nuolinäppäinten avulla. Siirry valikon parametrista toiseen ylös ja alas osoittavien nuolinäppäinten avulla. Selaa valitun parametrin arvoja painamalla F5- tai F6-näppäintä ja muuta asetusta painamalla ENTER. Lisätietoja on seuraavissa taulukoissa. 4. Kun olet määrittänyt haluamasi asetukset, lopeta BIOS Setup -apuohjelma painamalla F10 tai käyttämällä Exit-valikkoa. Jos asetukset aiheuttavat laitteiden välisiä ristiriitoja konetta käynnistettäessä, järjestelmä kehottaa suorittamaan BIOS Setup -apuohjelman. Keskenään ristiriitaiset asetukset on merkitty. 4-19

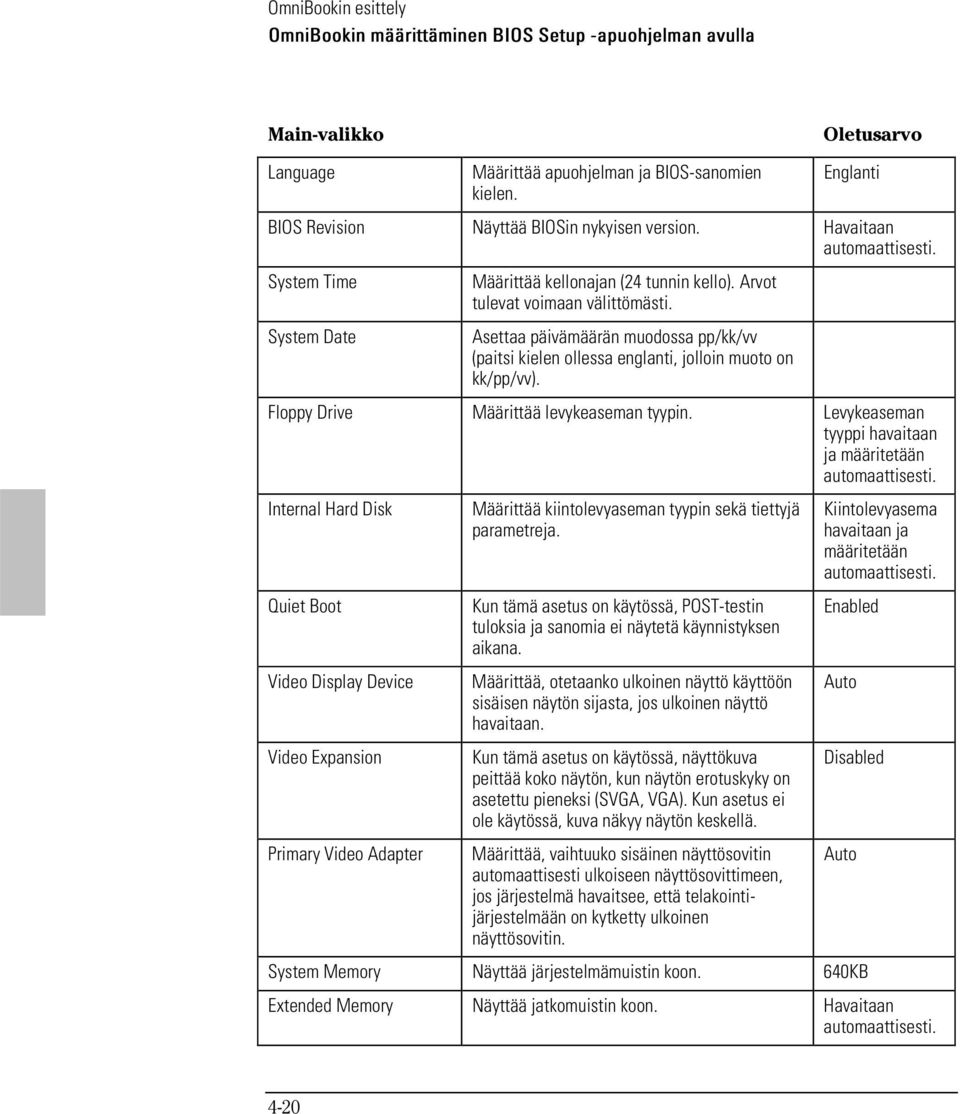

20 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla Main-valikko Oletusarvo Language Määrittää apuohjelman ja BIOS-sanomien kielen. Englanti BIOS Revision Näyttää BIOSin nykyisen version. Havaitaan automaattisesti. System Time System Date Määrittää kellonajan (24 tunnin kello). Arvot tulevat voimaan välittömästi. Asettaa päivämäärän muodossa pp/kk/vv (paitsi kielen ollessa englanti, jolloin muoto on kk/pp/vv). Floppy Drive Määrittää levykeaseman tyypin. Levykeaseman tyyppi havaitaan ja määritetään automaattisesti. Internal Hard Disk Quiet Boot Video Display Device Video Expansion Primary Video Adapter Määrittää kiintolevyaseman tyypin sekä tiettyjä parametreja. Kun tämä asetus on käytössä, POST-testin tuloksia ja sanomia ei näytetä käynnistyksen aikana. Määrittää, otetaanko ulkoinen näyttö käyttöön sisäisen näytön sijasta, jos ulkoinen näyttö havaitaan. Kun tämä asetus on käytössä, näyttökuva peittää koko näytön, kun näytön erotuskyky on asetettu pieneksi (SVGA, VGA). Kun asetus ei ole käytössä, kuva näkyy näytön keskellä. Määrittää, vaihtuuko sisäinen näyttösovitin automaattisesti ulkoiseen näyttösovittimeen, jos järjestelmä havaitsee, että telakointijärjestelmään on kytketty ulkoinen näyttösovitin. Kiintolevyasema havaitaan ja määritetään automaattisesti. Enabled Auto Disabled Auto System Memory Näyttää järjestelmämuistin koon. 640KB Extended Memory Näyttää jatkomuistin koon. Havaitaan automaattisesti. 4-20

21 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla System Devices -valikko Oletusarvo PS/2 Pointing Devices Internal Pointing Devices External Fn Key IDE Controller Poistaa käytöstä sisäiset osoitinlaitteet, kun kytkettynä on ulkoinen PS/2-hiiri. Tämä on tarpeen, jotta PS/2-hiiren kiekko toimisi. Ottaa yhden tai molemmat sisäiset PS/2- laitteet käyttöön. Määrittää, tulkitaanko ulkoisen näppäimistön vasen-ctrl + vasen-alt -näppäinyhdistelmä Fn-näppäimen painalluksen tavoin. Ottaa ensisijaisen (kiintolevy) ja toissijaisen ohjaimen (valinnainen CD-asema) käyttöön. Auto Both Enabled Both FDD Controller Ottaa levykeaseman käyttöön. Enabled Serial Port Asettaa, miten BIOS määrittää sarjaportin (määritetty tai automaattinen). Enabled Base I/O address Määrittää I/O-osoitteen ja keskeytyksen. 3F8h, IRQ4 Infrared Port Mode Asettaa, miten BIOS määrittää infrapunaportin (määritetty tai automaattinen). Määrittää laitteiston tukemaan SIR (Standard IR)-, ASK IR (amplitude shift keyed IR)- tai FIR (Fast IR) -infrapunatiedonsiirtoa. (Vaatii ajurin.) Disabled Base I/O address Määrittää I/O-osoitteen ja keskeytyksen. 2F8h, IRQ3 DMA channel Määrittää Fast Ir -tilassa käytettävän DMA:n. DMA3 Parallel Port Audio Mode Asettaa, miten BIOS määrittää rinnakkaisportin (käyttäjän määrittämä tai automaattinen). Määrittää portin tilaksi normaalin, kaksisuuntaisen, EPP:n tai ECP:n. SIR Enabled Base I/O address Määrittää I/O-osoitteen. 378h Interrupt Määrittää keskeytyksen. IRQ7 DMA channel Määrittää ECP-tilassa käytettävän DMA:n. DMA3 Asettaa, miten BIOS määrittää äänijärjestelmän (käyttäjän määrittämä tai automaattinen). ECP Enabled 4-21

22 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla SB I/O address Määrittää Sound Blasterin I/O:n. 220h WSS I/O address Määrittää Windows Sound Systemin I/O:n. 530h AdLib I/O address Määrittää AdLib-syntetisaattorin I/O:n. 388h Interrupt Määrittää keskeytyksen. IRQ5 1st DMA channel Määrittää toiston DMA-kanavan. DMA1 2nd DMA channel Määrittää nauhoituksen DMA-kanavan. DMA0 Security-valikko Oletusarvo User Password Is Näyttää, onko käyttäjän salasana asetettu. Clear Administrator Password Is Näyttää, onko pääkäyttäjän salasana asetettu. Clear Set User Password Set Administrator Password Boot Resume* Painamalla ENTER pääset asettamaan, muuttamaan tai poistamaan käyttäjän salasanan. Salasanan pituus ei saa ylittää kahdeksaa merkkiä (0-9, A - Z). Painamalla ENTER pääset asettamaan, muuttamaan tai poistamaan pääkäyttäjän salasanan. Tämä salasana suojaa BIOS Setup -asetukset. Määrittää, tarvitaanko käyttäjän salasana tietokoneen käynnistämiseen. Määrittää, tarvitaanko käyttäjän salasana, kun tietokone palautetaan toimintakuntoon keskeytystilasta. Enabled Enabled Undock* Määrittää, tarvitaanko käyttäjän salasana OmniBookin telakoinnin poistamiseen. Disabled Internal Hard Disk Drive Lock* Koodaa nykyisen käyttäjän salasanan (tai pääkäyttäjän salasanan, jos se on ainoa asetettu salasana) kiintolevyasemaan. Disabled Floppy Boot Määrittää, käynnistetäänkö levykeasemasta. Enabled * Resume, Undock, and Internal Hard Disk Drive Lock-asetukset ovat käytettävissä vain, jos Bootasetus on käytössä. 4-22

23 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla Power-valikko* Power Management Mode Smart CPU Mode Standby Time-out Suspend Time-out Hibernate Time-out Hard Disk Time-out Time-out on AC Power Button Mode Lid Switch Mode Resume on Serial Ring Resume on Time of Day Resume Time Auto Suspend on Undock Poistaa viiveet käytöstä, valitsee viiveyhdistelmän tai mahdollistaa mukautettujen viiveiden käytön. Ottaa automaattisen prosessorin virransäästötoiminnon käyttöön. Jos näppäimistöä, hiirtä ja kiintolevyä ei käytetä hetkeen, prosessori saattaa toimia hitaasti. Määrittää viiveen, jonka kuluttua tietokone siirtyy valmiustilaan. Määrittää viiveen, jonka kuluttua tietokone siirtyy valmiustilasta keskeytystilaan. (Ohittaa valmiustilan, jos sen viivettä ei ole määritetty.) Määrittää, siirtyykö tietokone keskeytystilasta lepotilaan tietyn viiveen jälkeen. (Ohittaa keskeytystilan, jos sen viivettä ei ole määritetty.) Määrittää viiveen, jonka jälkeen kiintolevyn pyöriminen lakkaa käytön jälkeen. Vaikuttaa myös moduulipaikassa olevaan kiintolevyasemaan. Määrittää, käytetäänkö virransäästötoimintoja, kun tietokone on kytketty verkkovirtaan. Määrittää, miten sininen virtapainike toimii, kun painiketta painetaan alle 4 sekuntia. Määrittää, mitä tapahtuu, kun OmniBookin kansi suljetaan. Määrittää, palautetaanko tietokone keskeytystilasta, kun järjestelmä vastaanottaa soittosignaalin. Määrittää, palautetaanko järjestelmä keskeytystilasta tiettynä kellonaikana. Määrittää kellonajan, jolloin järjestelmä palautetaan keskeytystilasta, jos palauttaminen on käytössä. Määrittää, keskeytetäänkö OmniBookin toiminnot telakoinnin purkamisen jälkeen. Oletusarvo Max Power Savings Disabled 2 minutes 4 minutes 4 hours 2 minutes Disabled Suspend Turn off LCD Enabled Disabled When Lid Closed 4-23

24 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla Auto Turn-on on Dock Määrittää, käynnistyykö OmniBook telakoimisen jälkeen. * Jos käytössä on Windows 98 ja olet asentanut ACPI-virranhallinnan, ACPI-asetukset korvaavat Power-valikon asetukset. Enabled Boot-valikko Diskette Drive Hard Drive CD-ROM/DVD Drive Näyttää käynnistysasemien järjestyksen. Voit muuttaa käynnistysjärjestystä muuttamalla valikon vaihtoehtojen järjestystä. Oletusarvo 1. Diskette drive 2. Hard drive 3. CD-ROM/DVD drive Exit-valikko Save Changes and Exit Discard Changes and Exit Get Default Values Load Previous Values Save Changes Tallentaa muutokset, lopettaa Setup-ohjelman ja käynnistää tietokoneen uudelleen. Lopettaa Setup-ohjelman tallentamatta muutoksia ja käynnistää tietokoneen uudelleen. Ei vaikuta suojausten, päivämäärän tai kellonajan muutoksiin. Palauttaa oletusarvot. Ei poistu Setup-ohjelmasta. Ei vaikuta suojausten, päivämäärän tai kellonajan muutoksiin. Hylkää kaikki tallentamattomat muutokset. Ei poistu Setup-ohjelmasta. Ei vaikuta suojausten, päivämäärän tai kellonajan muutoksiin. Tallentaa kaikki Setup-ohjelman muutokset. Ei poistu Setup-ohjelmasta. Suojausasetukset tallennetaan samalla kun ne muutetaan. 4-24

25 OmniBookin esittely OmniBookin määrittäminen TopToolsilla OmniBookin määrittäminen TopToolsilla HP TopTools -apuohjelma on tarkoitettu verkon ylläpitäjille ja pääkäyttäjille, joiden vastuualueisiin kuuluu tietokonejärjestelmien hallinta. Sen määritys- ja -suojausasetusten avulal voit tarkistaa tietokoneeseen asennetun laitteiston ja ohjelmiston sekä niiden toiminnan. Tässä jaksossa kuvataan TopToolsin asentaminen ja käynnistäminen TopToolsia koskevien lisätietojen saaminen. TopToolsin asentaminen TopTools toimitetaan OmniBookin mukana, mutta se on asennettava, ennen kuin sitä voi käyttää. Windows NT -järjestelmissä sinulla pitää olla pääkäyttäjän oikeudet, jotta voit asentaa TopTools-ohjelmiston. 1. Käynnistä Windows, jos se ei jo ole käynnissä. 2. Napsauta Käynnistä-painiketta ja valitse Ohjelmat, HP DMI ja Setup. TopToolsin käynnistäminen TopTools voidaan suorittaa paikallisesti tietokoneelta tai sen voi suorittaa verkon pääkäyttäjä etäältä. Jos haluat suorittaa TopToolsin paikallisesti, napsauta Käynnistä-painiketta ja valitse Ohjelmat, HP DMI ja HP TopTools. Lisätietoja TopToolsista Lisätietoja hallittavista HP-tietokoneista, HP TopToolsista ja DMI:sta sekä niiden suotuisista vaikutuksista tietokoneen käyttökustannuksiin saat HP:n Web-sivuilta osoitteesta

26

27 2 OmniBookin käyttäminen 4-27

28 OmniBookin käyttäminen Tässä luvussa esitellään OmniBook ja opastetaan tekemään tiettyjä perustoimia, joita ovat OmniBookin käynnistäminen ja sulkeminen OmniBookin osoitinlaitteiden käyttäminen OmniBookin osoitinlaitteiden hallinta OmniBookin näytön käyttäminen OmniBookin äänijärjestelmän asetusten määrittäminen OmniBookin näppäimistön käyttäminen OmniBookin tilan tarkistaminen OmniBookin suojaaminen. 4-28

29 OmniBookin käyttäminen OmniBookin käynnistäminen ja sulkeminen OmniBookin käynnistäminen ja sulkeminen Voit käynnistää ja sulkea OmniBookin helposti sinisen virtapainikkeen avulla. Voit halutessasi käynnistää ja sulkea OmniBookin muilla tavoilla virran saatavuuden, käytössä olevien yhteyksien ja käynnistysajan mukaan. OmniBookin käynnistäminen ja sammuttaminen Kun teet seuraavaa: OmniBook siirtyy seuraavaan tilaan: Käynnistäminen uudelleen: Painat Fn+S* tai annat viiveen kulua. Painat sinistä virtapainiketta tai napsautat Käynnistäpainiketta ja valitset Valmiustila** tai annat viiveen kulua. Painat Fn+F12 tai annat viiveen kulua. Napsautat Käynnistäpainiketta ja valitset Sammuta (suositeltava) tai pidät sinistä virtapainiketta painettuna, kunnes näytön virta katkeaa. Standby Mode Ei juuri säästä sähköä. Katkaisee virran vain näytöstä. Käynnistyy nopeasti uudelleen. Säilyttää verkkoyhteydet. Suspend Mode Virrankulutus pienenee huomattavasti. Sammuttaa näytön. Tallentaa nykyisen istunnon RAM-muistiin. Käynnistyy nopeasti uudelleen. Voi palauttaa verkkoyhteydet.*** Hibernate Mode Virrankulutus on pienimmillään. Tallentaa nykyisen istunnon levylle ja sulkeutuu. Voi palauttaa verkkoyhteydet.*** Off Mode Virrankulutus on pienimmillään. Sulkeutuu tallentamatta nykyistä istuntoa. Palauttaa kaikki asetukset ja aloittaa käynnistettäessä uuden istunnon sekä palauttaa verkkoyhteydet. Tuo nykyinen istunto näyttöön painamalla mitä tahansa näppäintä tai liikauttamalla hiirtä (pikakäynnistys). Näytä nykyinen istunto painamalla sinistä virtapainiketta (pikakäynnistys). Palauta edellinen istunto painamalla sinistä virtapainiketta. Aloita uusi istunto painamalla sinistä virtapainiketta. * Vain Windows NT ja Windows 95. Windows 98:ssa Fn+S siirtää OmniBookin keskeytystilaan. ** Vain Windows 95. Windows 98:ssa voit siirtää OmniBookin keskeytystilaan napsauttamalla Käynnistä-painiketta ja valitsemalla Sammuta Valmiustila. *** Plug-and-play-käyttöjärjestelmä, kuten Windows 95 tai Windows 98, voi palauttaa verkkoyhteydet, kun käynnistät OmniBookin. Jos käyttöjärjestelmä on Windows NT 4.0 tai jokin muu, saatat joutua käynnistämään OmniBookin tai käyttöjärjestelmän uudelleen verkkoyhteyksien palauttamiseksi. 4-29

30 OmniBookin käyttäminen OmniBookin käynnistäminen ja sulkeminen OmniBookin alkulatauksen suorittaminen Jos Windows tai OmniBook pysähtyy, voit palauttaa OmniBookin alkutilaan ja käynnistää Windowsin uudelleen. 1. Sammuta Windows, jos se on mahdollista. 2. Työnnä kynän kärki tai suoristettu paperiliitin OmniBookin vasemmassa kyljessä olevaan aukkoon kuvan mukaisesti. tai jos tämä ei auta: Paina sinistä virtapainiketta ja pidä sitä painettuna, kunnes näytön virta katkeaa. 3. Kun tietokone sulkeutuu, käynnistä se uudelleen painamalla sinistä virtapainiketta. 4-30

31 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen OmniBookin osoitinlaitteiden käyttäminen OmniBookissa on kaksi sisäänrakennettua osoitinlaitetta (paikannustappi ja ohjauslevy). Oletusohjauslaitteen ajuri (PS/2 TrackPoint) tukee paikannustapin kehittyneitä ominaisuuksia ja ohjauslevyn perusominaisuuksia. Voit mukauttaa OmniBookin tukemaan ohjauslevyn kehittyneitä ominaisuuksia. Jos teet tämän, muista, että valitset vain ohjauslevyn kehittyneitä ominaisuuksia. Et voi aktivoida molempien osoitinlaitteiden kehittyneitä ominaisuuksia samanaikaisesti. Tässä jaksossa kuvataan sisäisten osoitinlaitteiden käyttäminen ohjauslevyn kaikkien ominaisuuksien aktivoiminen paikannustapin kaikkien ominaisuuksien aktivoiminen osoitinlaitteiden käyttäminen. 1. Paikannustappi (paineeseen reagoiva osoitinlaite) 2. Ohjauslevy (kosketukseen reagoiva osoitinlaite) 3. Hiiripainikkeet (kaksi ohjauslevyn yläpuolella ja kaksi alapuolella) Molemmat osoitinlaitteet käyttävät näitä painikkeita, jotka toimivat tavallisen hiiren ykkös- ja kakkospainikkeen tavoin. Painikkeiden painamisen suorittamat toiminnot määräytyvät käytettävän ohjelmiston mukaan. 4-31

32 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen Sisäisten osoitinlaitteiden käyttäminen 1. Aseta kätesi kirjoitusasentoon. 2. Paikannustappi. Paina etusormellasi paikannustappia siihen suuntaan, johon haluat osoittimen liikkuvan. Kun painat paikannustappia itsestäsi poispäin, osoitin liikkuu näytössä ylös, ja kun painat paikannustappia itseäsi kohti, osoitin liikkuu näytössä alas. Ohjauslevy. Siirrä peukaloa tai sormea ohjauslevyllä siihen suuntaan, johon haluat osoittimen liikkuvan. 3. Tee valintasi vasemman- ja oikeanpuoleisella painikkeella, jotka toimivat hiiren painikkeiden tavoin. Kun haluat avata sovelluksen, siirrä osoitin sovelluksen kuvakkeen päälle ja paina vasemmanpuoleista painiketta nopeasti kaksi kertaa. Kun haluat valita valikkojen vaihtoehtoja, siirrä osoitin haluamasi vaihtoehdon päälle ja paina vasemmanpuoleista painiketta kerran. Kun haluat avata jonkin vaihtoehdon pikavalikon, siirrä osoitin vaihtoehdon päälle ja paina oikeanpuoleista painiketta. Kun haluat siirtää jonkin objektin vetämällä, siirrä osoitin objektin päälle. Paina vasemmanpuoleista painiketta ja pidä sitä painettuna, kun siirrät osoittimen uuteen paikkaan. Vapauta painike. 4-32

33 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen Ohjauslevyn kaikkien ominaisuuksien aktivoiminen Sisäinen paikannustappiajuri tukee vain ohjauslevyn perusominaisuuksia. Kun haluat aktivoida kaikki ohjauslevyn ominaisuudet, sinun pitää poistaa paikannustappiajuri käytöstä ja valita uusi hiiriajuri poistaa paikannustappi käytöstä asentaa ohjauslevytuki. 1. Valitse uusi hiiriajuri ja poista paikannustappiajuri käytöstä 1. Valitse Käynnistä-valikosta Asetukset Ohjauspaneeli. 2. Kaksoisnapsauta Lisää/poista sovellus ja poista IBM TrackPoint Support. 3. Kaksoisnapsauta Hiiri ja valitse Yleiset. 4. Valitse Vaihda ja Näytä kaikki laitteet. 5. Valitse Valmistajat-kohdasta Standardit hiiriohjaimet. 6. Vaihda hiiren tyypiksi Mallit-kohdassa Standardi PS/2-porttihiiri ja valitse OK. 7. Vastaa käyttöjärjestelmän esittämiin kysymyksiin Kyllä. 2. Poista paikannustappi käytöstä 1. Sulje OmniBook Käynnistä-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Valitse System Devices -valikko. 4. Korosta Internal Pointing Devices ja valitse Touch Pad. 5. Tallenna muutokset ja lopeta painamalla F Asenna ohjauslevytuki Suorita C:\Omnibook\Drivers\Touchpad\Setup.exe. 4-33

34 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen Paikannustapin kaikkien ominaisuuksien aktivoiminen Jos olet aktivoinut kaikki ohjauslevyn ominaisuudet, näillä toimenpiteillä voit siirtyä takaisin käyttämään kaikkia paikannustapin ominaisuuksia. Sinun pitää poistaa ohjauslevyajuri käytöstä (vain Windows 95 ja Windows 98) ottaa paikannustappi käyttöön asentaa paikannustappituki. Poista ohjauslevyajuri käytöstä Kaksoisnapsauta Ohjauspaneeli-ikkunassa Lisää/poista ohjelma ja poista ohjauslevy käytöstä. Ota paikannustappi käyttöön 1. Sulje OmniBook Käynnistä-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Valitse System Devices -valikko. 4. Korosta Internal Pointing Devices ja valitse Pointing Stick. (Valitse Both, jos haluat käyttää myös ohjauslevyn perusominaisuuksia.) 5. Tallenna muutokset ja lopeta painamalla F10. Asenna paikannustappituki Kaksoisnapsauta Ohjauspaneelin Hiiri-kuvaketta, valitse Yleiset ja muuta hiiren tyyppi. Valitse Levy ja selaa alla olevaan hakemistoon. Valitse sitten PS/2 TrackPoint. c:\omnibook\drivers\trackpnt 4-34

35 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen Osoitinlaitteiden määrittäminen Kun haluat mukauttaa kaikkien osoitinlaitteiden (paikannustapin, ohjauslevyn ja ulkoisen PS/2-hiiren tai sarjahiiren) toimintaa, kaksoisnapsauta Ohjauspaneelin Hiiri-kuvaketta. Voit vaihtaa esimerkiksi ykkös- ja kakkospainikkeen toiminnot, kaksoisnapsautuksen nopeuden, osoittimen nopeuden ja "hännän" pituuden. Kun haluat mukauttaa paikannustapin erityisiä ominaisuuksia, napsauta työkalurivin paikannustappikuvaketta tai kaksoisnapsauta Ohjauspaneelissa kohtaa TrackPoint. 4-35

36 OmniBookin käyttäminen OmniBookin näytön käyttäminen OmniBookin näytön käyttäminen Tässä jaksossa kuvataan näytön kirkkauden säätäminen näytön käyttöiän pidentäminen. Näytön kirkkauden säätäminen OmniBook käyttää kirkkauden säätämiseen erityisiä näppäinyhdistelmiä, joita kutsutaan pikanäppäimiksi. Vihje Vähennä kirkkautta painamalla Fn + F1. Lisää kirkkautta painamalla Fn + F2. Lisää akun toiminta-aikaa säätämällä näytön kirkkaus mahdollisimman pieneksi, mutta niin, etteivät silmäsi kuitenkaan rasitu. Näin näyttö käyttää vähiten virtaa. Näytön käyttöiän pidentäminen Seuraavien ohjeiden avulla voit pidentää OmniBookin näytön taustavalon käyttöikää. Säädä kirkkaus mahdollisimman pieneksi niin, etteivät silmäsi kuitenkaan rasitu (Fn + F1). Kun työskentelet työpöytäsi ääressä, liitä ulkoinen näyttö ja katkaise virta sisäisestä näytöstä (Fn + F5). Älä käytä näytönsäästäjää tai muuta ohjelmistoa, joka estää OmniBookia siirtymästä keskeytys- tai valmiustilaan viiveen jälkeen. Älä poista keskeytys- tai valmiustilan viiveitä käytöstä. Jos käytät verkkovirtaa eikä ulkoista näyttöä ole kytketty, siirrä OmniBook keskeytys- tai valmiustilaan, kun tietokonetta ei käytetä. 4-36

37 OmniBookin käyttäminen OmniBookin näytön käyttäminen OmniBookin asettaminen keskeytystilaan näytön sulkemisen yhteydessä Oletusarvon mukaisesti OmniBookin näyttö sammuu, kun suljet näyttökannen. Voit muuttaa tämän asetuksen siten, että OmniBook siirtyy keskeytystilaan, kun suljet näyttökannen. 1. Lopeta kaikki sovellukset, sammuta Windows ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP:n logo, siirry BIOS Setup -apuohjelmaan painamalla F2. 3. Valitse Power-valikosta Lid Switch Mode. 4. Valitse jompikumpi seuraavista vaihtoehdoista: Turn off LCD. Kannen sulkeminen sammuttaa näytön (oletusarvo). Kun avaat kannen, näyttöön kytkeytyy jälleen virta. Suspend. Kannen sulkeminen siirtää OmniBookin keskeytystilaan. Sinisen virtapainikkeen painaminen kytkee näyttöön jälleen virran. Voit tallentaa valinnan ja poistua BIOS Setup -apuohjelmasta painamalla F

38 OmniBookin käyttäminen Äänijärjestelmän asetusten määrittäminen Äänijärjestelmän asetusten määrittäminen OmniBook tukee Sound Blaster Pro -yhteensopivaa ääntä ja Microsoft Windows Sound Systemiä. Tässä jaksossa kuvataan äänenvoimakkuuden säätäminen säätimellä äänenvoimakkuuden säätäminen Windowsissa. Äänenvoimakkuuden säätäminen säätimellä Suurenna äänenvoimakkuutta painamalla Fn + YLÄNUOLI. Pienennä äänenvoimakkuutta painamalla Fn + ALANUOLI. Jos haluat vaimentaa kaiuttimen väliaikaisesti muuttamatta äänenvoimakkuutta, paina OmniBookin oikeassa kyljessä olevaa vaimennuspainiketta. Äänenvoimakkuuden säätäminen Windowsissa 1. Napsauta työkalurivin kaiutinkuvaketta. 2. Säädä äänenvoimakkuutta vetämällä äänenvoimakkuuden säädintä ylös tai alas. 3. Hiljennä kaiutin väliaikaisesti valitsemalla Mute. Tällöin äänenvoimakkuuden asetusta ei tarvitse säätää. 4-38

39 OmniBookin käyttäminen OmniBookin näppäimistön käyttö OmniBookin näppäimistön käyttö VAROITUS Näppäimistön ja muiden syöttölaitteiden väärän käytön on todettu aiheuttavan ergonomisia vammoja. Lisätietoja riskien pienentämisestä on OmniBookin mukana toimitetussa Tietokonelaitteiston mukava käyttö (Working in Comfort) -oppaassa tai ergonomiasta kertovilla Web-sivuilla osoitteessa Tässä jaksossa kuvataan seuraavat OmniBookin näppäimistön ominaisuudet: Fn-pikanäppäinten käyttäminen Windows-näppäinten käyttäminen sisäisen numeronäppäimistön käyttäminen ALT GR -näppäimen käyttäminen käytettäessä muuta kuin US-näppäimistöä. 4-39

40 OmniBookin käyttäminen OmniBookin näppäimistön käyttö Fn-pikanäppäinten käyttäminen Fn-näppäimen ja jonkin muun näppäimen yhdistelmää kutsutaan pikanäppäimeksi. Pikanäppäimet nopeuttavat järjestelmän ohjausta. OmniBook-näppäimistössä Fn-pikanäppäimet on merkitty harmaalla. Näppäinyhdistelmä Fn + F1 Fn + F2 Fn + F3 Fn + F4 Fn + F5 Fn + F8 Fn + F12 Fn + S Fn + R Fn + ScrLk Fn + YLÄNUOLI Fn + ALANUOLI Vaikutus Vähentää näytön kirkkautta. Lisää näytön kirkkautta. Pienentää näytön kontrastia (vain muut kuin TFT-näytöt). Suurentaa näytön kontrastia (vain muut kuin TFT-näytöt). Vaihtaa näytön seuraavasti: sisäinen näyttö, ulkoinen näyttö, samanaikaiset näytöt. Ottaa sisäisen numeronäppäimistön käyttöön tai poistaa sen käytöstä. Tällä näppäinyhdistelmällä ei ole vaikutusta ulkoiseen näppäimistöön. Jos Num Lock on toiminnassa, numeronäppäimet ovat käytössä; muussa tapauksessa näppäimet ohjaavat kohdistinta. Siirtyy lepotilaan. Siirtyy valmiustilaan Windows 95:ssä ja Windows NT:ssä. Siirtyy keskeytystilaan Windows 98:ssa. Siirtyy keskeytystilaan. Ottaa Scroll Lockin käyttöön ja poistaa sen käytöstä. Lisää äänenvoimakkuutta. Vähentää äänenvoimakkuutta. 4-40

41 OmniBookin käyttäminen OmniBookin näppäimistön käyttö Windows-näppäinten käyttö Näppäimistössä on kaksi Windows-näppäintä. Fn-näppäimen vieressä oleva näppäin tuo esiin Windowsin Käynnistävalikon. Näppäimistön yläosan keskikohdassa oleva näppäin tuo esiin nykyisen sovelluksen pikavalikon. Tämä on sama valikko, joka tulee näkyviin napsauttaessasi hiiren kakkospainiketta sovellusikkunassa. Sisäisen numeronäppäimistön käyttäminen Kun OmniBookin sisäisen näppäimistön numeronäppäimistö on käytössä, voit käyttää kahta tilaa: Num Lock on Num Lock off Näppäimet toimivat niihin harmaalla painettujen numeeristen tai aritmeettisten symbolien mukaisesti. Näppäimet toimivat kohdistimen ohjausnäppäiminä. Lisätietoja Num Lockin ja sisäisen numeronäppäimistön tilaa ilmaisevista kuvakkeista on sivulla Ota Num Lock käyttöön tai poista se käytöstä painamalla NmLk. 2. Ota sisäinen numeronäppäimistö käyttöön painamalla Fn + F8. tai Ota sisäinen numeronäppäimistö väliaikaisesti käyttöön painamalla Fnnäppäintä samalla kun painat jotakin näppäintä. 4-41

42 OmniBookin käyttäminen OmniBookin näppäimistön käyttö ALT GR -näppäimen käyttäminen Muissa kuin US-näppäimistöissä välinäppäimen oikealla puolella on ALT GRnäppäin. Tämän näppäimen avulla voit käyttää tiettyjä merkkejä. Kun haluat kirjoittaa näppäimen oikeassa alakulmassa olevan merkin, pidä ALT GR -näppäintä painettuna, kun kirjoitat merkkiä. Vaihto Ei vaihtoa ALT GR 4-42

43 OmniBookin käyttäminen OmniBookin tilan tarkistaminen OmniBookin tilan tarkistaminen Tässä jaksossa kuvataan tilan merkkivalojen tulkitseminen. Tilan merkkivalojen tulkitseminen OmniBookissa on tilan merkkivalot, jotka ilmaisevat virran tilan ja aseman käytön. Kun CD-asema/levykeasema on asennettu moduulipaikkaan, seuraavat merkkivalot syttyvät OmniBookin etuosassa. 1. Levykeaseman merkkivalo. Vihreä valo palaa. Levykeasemasta luetaan tai siihen kirjoitetaan. 2. Virran merkkivalo Vihreä valo palaa. OmniBook on käynnissä. Oranssi valo palaa. OmniBook on valmius- tai keskeytystilassa. Ei merkkivaloa. OmniBookin virta on katkaistuna tai OmniBook on lepotilassa. Merkkivalo vaihtelee vihreän ja oranssin välillä. OmniBook ei onnistunut jatkamaan. 3. Kiintolevyaseman käytön merkkivalo. Vihreä valo palaa. OmniBook käyttää kiintolevyasemaa, levykeasemaa tai moduulipaikassa olevaa asemaa. (OmniBook 4100:ssa se ilmaisee myös PCkortin toimintaa.) 4-43

44 OmniBookin käyttäminen OmniBookin tilan tarkistaminen 4. Latauksen tilan merkkivalo. Vihreä valo palaa. Muuntaja on liitetty ja akku on täynnä tai lopettanut lataamisen. Vihreä valo vilkkuu. Muuntaja on liitetty ja akku latautuu. Ei merkkivaloa. Muuntajaa ei ole liitetty tai akkua ei ole asennettu. Näppäimistön tilan merkkivalot Näppäimistön yläpuolella olevat näppäimistön tilan merkkivalot ilmaisevat näppäimistölukitusten tilat. 1. Caps Lock. Caps Lock on käytössä. 2. Numeronäppäimistön lukitus. Sisäinen numeronäppäimistö on käytössä (Fn + F8). Num Lockin tulee olla käytössä, jotta numeronäppäimiä voidaan käyttää. Muutoin näppäimet ohjaavat kohdistinta. 3. Num Lock. Num Lock on käytössä. Akun tila Akkumoduulilla on viisi merkkivaloa, jotka ilmaisevat sen latauksen tason. Kun haluat tarkastella näitä merkkivaloja, sinun pitää irrottaa akku ja painaa liittimen vieressä olevaa kohtaa. Syttyvien valojen määrä ilmaisee latauksen tason. 4-44

45 OmniBookin käyttäminen OmniBookin suojaus OmniBookin suojaus OmniBookissa on useita tapoja merkitä ja suojata tietokone. Tässä jaksossa kuvataan salasanan asettaminen tai muuttaminen salasanan poistaminen lukitusvaijerin kiinnittäminen McAfee VirusScanin asentaminen yksilöllisten tietokoneen tunnistustietojen asettaminen aseman lukitussuojauksen ottaminen käyttöön. 4-45

46 OmniBookin käyttäminen OmniBookin suojaus Salasanan asettaminen tai muuttaminen OmniBook tarjoaa kaksi salasanasuojauksen tasoa, käyttäjän ja pääkäyttäjän salasanat. Käyttäjän salasanaa ei voi asettaa, ennen kuin pääkäyttäjän salasana on asetettu. Jos salasanasuojaus on määritetty, tietokone kehottaa antamaan salasanan, kun tietokone palautetaan alkutilaan tai käynnistetään (asetuksen mukaan). Tietokonetta ei voi käyttää, ennen kuin oikea salasana on annettu. Jos haluat asettaa, muuttaa tai poistaa OmniBookin salasanasuojauksen, käytä BIOS Setup -apuohjelmaa. 1. Sulje OmniBook Käynnistä-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Valitse Security-valikko. 4. Valitse Set Administrator Password ja paina ENTER. 5. Kirjoita uusi salasana ja paina ENTER. Salasanassa voi olla enintään kahdeksan merkkiä, eikä kirjainten koolla ole merkitystä. 6. Vahvista salasana syöttämällä se uudelleen ja paina sitten ENTER. 7. Valitse salasanan käyttötarkoitus kohdassa Password Required To. Jos haluat salasanaa kysyttävän OmniBookin käynnistyksessä, valitse Boot. Jos haluat salasanaa kysyttävän palattaessa keskeytystilasta, valitse Resume. Jos haluat salasanaa kysyttävän OmniBookin telakoinnin purkamisessa, valitse Undock. 8. Toista nämä toimet tarvittaessa käyttäjän salasanalle (Set User Password). 9. Tallenna asetukset ja sulje BIOS Setup painamalla F10. Huomautus Jos unohdat salasanan, soita asiakastukeen, jonka numero on Tietoja tuesta ja palveluista -kirjasessa, ja kysy, mitä salasanan poistotapaa kannattaa käyttää. 4-46

47 OmniBookin käyttäminen OmniBookin suojaus Salasanan poistaminen Jos poistat pääkäyttäjän salasanan, OmniBook poistaa samalla käyttäjän salasanan automaattisesti. 1. Sulje OmniBook Käynnistä-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Valitse Security-valikko. 4. Valitse Set Administrator Password ja paina ENTER. 5. Kirjoita senhetkinen salasana ja paina ENTER. 6. Paina ENTER Enter New Password -kehotteessa. 7. Paina ENTER Confirm New Password -kehotteessa. 8. Valitse Continue. 9. Tallenna asetukset ja sulje BIOS Setup painamalla F10. McAfee VirusScan -apuohjelman asentaminen OmniBookin mukana toimitetaan McAfee VirusScan. Ennen kuin voit käyttää VirusScania, sinun pitää asentaa se. 1. Valitse Käynnistä-valikosta Ohjelmat, McAfee VirusScan ja Setup. 2. Noudata näytön ohjeita. Asennuksen jälkeen saat yksityiskohtaiset käytönaikaiset ohjeet VirusScan Help -ohjeesta. (Valitse Käynnistä, McAfee VirusScan ja Help.) 4-47
