1 HP OmniBook 4100 Viiteopas 4-1

2 Huomautus Tämän oppaan tiedot ja esimerkit on toimitettu sellaisinaan, ja ne voivat muuttua ilman ennakkoilmoitusta. Hewlett-Packard Company ei takaa tämän oppaan tekstin tai ohjeiden virheettömyyttä tai laitteiston tai ohjelmiston sopivuutta ostajan käyttötarkoituksiin. Hewlett-Packard Company ei vastaa tuotteen käytöstä tai ohjeiden noudattamisesta mahdollisesti seuranneista vahingoista. Copyright Hewlett-Packard Company Kaikki oikeudet pidätetään. Kaikenlainen jäljentäminen, lainaaminen tai kääntäminen on kielletty ilman Hewlett- Packard Companyn kirjallista lupaa paitsi silloin, kun tekijänoikeuslait sen sallivat. Tätä tuotetta ohjaavien ohjelmien tekijänoikeus kuuluu Hewlett-Packardille, ja kaikki oikeudet pidätetään. Kaikenlainen jäljentäminen, lainaaminen tai kääntäminen on kielletty ilman Hewlett-Packard Companyn kirjallista lupaa. Osa tätä tuotetta ohjaavien ohjelmien tekijänoikeuksista kuuluu myös Microsoft Corporationille, SystemSoft Corporationille, Crystal Semiconductor Corporationille, Phoenix Technologies Limitedille ja NeoMagic Corporationille. Lisätietoja tekijänoikeuksista on kyseisissä ohjelmissa. Microsoft, MS, MS-DOS ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Pentium ja Intel Inside -logo ovat Intel Corporationin Yhdysvalloissa rekisteröityjä tavaramerkkejä, ja MMX on Intel Corporationin tavaramerkki Yhdysvalloissa. TrackPoint on International Business Machinesin Yhdysvalloissa rekisteröity tavaramerkki. Lisätietoja takuusta on Tietoja tuesta ja palveluista -kirjasessa. Hewlett-Packard Company Mobile Computing Division Pruneridge Ave. Cupertino, CA 95014, USA 4-2

3 HP Ohjelmatuotteen lisenssisopimus HP OmniBook -tietokoneessa on valmiiksi asennettuja ohjelmia. Lue ohjelmatuotteen lisenssisopimus ennen jatkamista. Lue tämä lisenssisopimus huolellisesti, ennen kuin aloitat tuotteen käytön. Asiakas saa oikeuden ohjelmatuotteeseen vain, jos hän hyväksyy lisenssisopimuksen kaikki ehdot. Laitteen käyttö on osoitus ehtojen hyväksymisestä. Jos et hyväksy lisenssisopimuksen ehtoja, poista ohjelmisto tietokoneesi kiintolevyasemalta ja hävitä asennuslevykkeet tai palauta tietokone ja ohjelmisto, jolloin saat täyden hyvityksen. Jatkaminen on osoitus lisenssisopimuksen ehtojen hyväksymisestä. Jos alla ei toisin mainita, tämä HP Ohjelmatuotteen lisenssisopimus kattaa kaiken ohjelmiston, joka on toimitettu sinulle, asiakkaalle, HP-tietokonetuotteen osana. Se kumoaa kaikki muut kuin HP:n ohjelmiston lisenssiehdot, jotka saattavat löytyä käytönaikaisina, ohjelmatuotteen pakkauksessa olevista ohjekirjoista tai muusta materiaalista. Huomautus: Microsoftin käyttöjärjestelmäohjelmisto on lisensoitu sinulle Microsoftin Peruskäyttäjän käyttöoikeussopimuksessa (End User License Agreement eli EULA), joka on toimitettu Microsoftin ohjekirjojen mukana. Seuraavat lisenssiehdot koskevat tuotteen käyttöä: Käyttö. Asiakas saa käyttää ohjelmatuotetta missä tahansa yhdessä tietokoneessa. Asiakas ei saa käyttää ohjelmatuotetta verkossa tai useammassa kuin yhdessä tietokoneessa. Asiakkaalla ei ole oikeutta selvittää tai purkaa tuotteen ohjelmakoodia, ellei tätä ole lailla sallittu. Kopiointi ja muokkaus. Asiakas saa kopioida tai muokata ohjelmatuotetta (a) arkistointitarkoituksiin tai (b) silloin, kun kopiointi tai muokkaus on välttämätöntä, jotta ohjelmatuotetta voitaisiin käyttää tietokoneessa. Kopiointia tai muokkausta ei saa käyttää muihin tarkoituksiin. Omistusoikeus. Asiakas hyväksyy sen, että hänellä ei ole ohjelmatuotteen omistusoikeutta tai muuta siihen liittyvää oikeutta fyysisen tietovälineen omistusoikeutta lukuun ottamatta. Asiakas myöntää ja hyväksyy sen, että ohjelmatuote on suojattu tekijänoikeudella. Asiakas myöntää ja hyväksyy sen, että ohjelmatuotteen on saattanut kehittää ulkopuolinen ohjelmistotalo, joka on nimetty ohjelmatuotteen tekijänoikeustiedoissa ja joka voi ryhtyä toimenpiteisiin siinä tapauksessa, että asiakas rikkoo lisenssiehtoja tai loukkaa tekijänoikeutta. Ohjelmatuotteen palauttamiseen tarkoitettu CD-levy. Jos tuotteen mukana on toimitettu ohjelmatuotteen palauttamiseen tarkoitettu CD-levy: (i) Ohjelmatuotteen palauttamiseen tarkoitettua CD-levyä tai apuohjelmia tai molempia saadaan käyttää ainoastaan sen HP-tietokoneen kiintolevyn ohjelmien palauttamiseen, jonka mukana 4-3

4 CD-levy alun perin toimitettiin. (ii) Ohjelmatuotteen palauttamiseen tarkoitetulla CDlevyllä olevaa Microsoftin käyttöjärjestelmän käyttöä koskee Microsoftin Peruskäyttäjän käyttöoikeussopimus (End User License Agreement eli EULA). Ohjelmatuotteen käyttöoikeuden siirtäminen. Asiakas voi siirtää ohjelmatuotteen käyttöoikeuden kolmannelle osapuolelle vain kokonaisuutena ja vain, jos asiakkaalla on kolmannen osapuolen kanssa sopimus, jolla tämä suostuu lisenssisopimuksen ehtoihin. Tällaisen siirron yhteydessä asiakas hyväksyy sen, että hänen oikeutensa ohjelmatuotteeseen ovat päättyneet, ja hän joko tuhoaa omat kopionsa ja muutoksensa tai toimittaa ne kyseiselle kolmannelle osapuolelle. Jälleenlisensointi ja jakelu. Asiakas ei saa vuokrata tai jälleenlisensoida ohjelmatuotetta tai jakaa kopioita tai ohjelmatuotteen muutoksia fyysisillä tietovälineillä tai tietoliikenneyhteyksien kautta ilman Hewlett-Packardin kirjallista suostumusta. Irtisanominen. Hewlett-Packard voi irtisanoa tämän ohjelmatuotteen lisenssin, jos asiakas ei ole noudattanut tämän sopimuksen ehtoja eikä Hewlett-Packardin huomautuksesta huolimatta ole korjannut tilannetta kolmenkymmenen (30) päivän kuluessa. Päivitykset ja laajennukset. Asiakas hyväksyy sen, että tämä ohjelmatuote ei sisällä päivityksiä tai laajennuksia, jotka saattavat olla saatavilla Hewlett-Packardin erillisen tukisopimuksen perusteella. Vientilauseke. Asiakas hyväksyy sen, ettei vie eikä jälleenvie ohjelmatuotetta tai yhtään sen kopiota tai muokkausta Yhdysvaltojen vientisääntöjen tai muiden vastaavien sääntöjen vastaisesti. 4-4

5 Sisällys 1. OmniBookin esittely Tuotteen osat OmniBook 4100:n mukana toimitetut osat OmniBookin lisälaitteiden ostaminen OmniBookin ominaisuudet Windowsin asentaminen OmniBookin valmisteleminen käyttökuntoon OmniBookin määrittäminen BIOS Setup -apuohjelman avulla BIOS Setup -apuohjelman käyttäminen OmniBookin määrittäminen TopToolsilla TopToolsin asentaminen TopToolsin käynnistäminen Lisätietoja TopToolsista OmniBookin käyttäminen OmniBookin käynnistäminen ja sulkeminen OmniBookin käynnistäminen ja sammuttaminen OmniBookin alkulatauksen suorittaminen OmniBookin osoitinlaitteiden käyttäminen Sisäisten osoitinlaitteiden käyttäminen Ohjauslevyn kaikkien ominaisuuksien aktivoiminen Paikannustapin kaikkien ominaisuuksien aktivoiminen Osoitinlaitteiden määrittäminen OmniBookin näytön käyttäminen Näytön kirkkauden säätäminen Näytön käyttöiän pidentäminen Äänijärjestelmän asetusten määrittäminen Äänenvoimakkuuden säätäminen säätimellä Äänenvoimakkuuden säätäminen Windowsissa OmniBookin näppäimistön käyttö Fn-pikanäppäinten käyttäminen Windows-näppäinten käyttö Sisäisen numeronäppäimistön käyttäminen ALT GR -näppäimen käyttäminen OmniBookin tilan tarkistaminen Tilan merkkivalojen tulkitseminen OmniBookin suojaus Salasanan asettaminen tai muuttaminen

6 Salasanan poistaminen McAfee VirusScanin asentaminen Lukitusvaijerin kiinnittäminen Tietokoneen tunnistustietojen asettaminen Kiintolevyaseman lukituksen käyttöönottaminen Akun virrankulutuksen hallitseminen Akun varauksen tason tarkkaileminen Akun tilan tarkistaminen Varauksen vähyydestä ilmoittavaan varoitukseen vastaaminen Akun lataaminen Pääakun vaihtaminen Lisäakun asentaminen Akun virran säästäminen Akun virran säästäminen Viiveiden asettaminen Akun hyödyntäminen parhaalla mahdollisella tavalla Liitännät OmniBookin moduulien käyttö Moduulin vaihtaminen Levykkeen asettaminen asemaan ja poistaminen asemasta CD-levyn asettaminen asemaan tai poistaminen asemasta Ulkoisten laitteiden liittäminen Ulkoisten laitteiden liitinten tunnistaminen Ulkoisen näytön liittäminen Sisäisen ja ulkoisen näytön käyttö Näytön asetusten muuttaminen BIOS Setup -apuohjelmassa Rinnakkaislaitteen liittäminen Sarjalaitteen liittäminen Ulkoisen näppäimistön tai PS/2-hiiren liittäminen USB-laitteiden liittäminen Äänilaitteiden liittäminen Infrapunayhteyden luominen PC-korttien käyttäminen PC-kortin asentaminen ja poistaminen Testattujen PC-korttien luettelo Telakointituotteiden käyttäminen Telakointialustan asentaminen OmniBookin telakoiminen OmniBookin telakoinnin purkaminen

7 5. OmniBookin laajentaminen Kiintolevyaseman asentaminen Kiintolevyaseman vaihtaminen Kiintolevyaseman kelkan vaihtaminen Lepotilaosion (Hibernate) luominen RAM-laajennusmoduulin asentaminen RAM-laajennusmoduulin asentaminen RAM-laajennusmoduulin poistaminen Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Tehdasasennuksen palauttaminen Windows 95:n tehdasasennuksen palauttaminen Windows NT:n tehdasasennuksen palauttaminen Windows 95:n myyntiversion asentaminen Windows 95:n myyntiversion asentaminen Windows 95:n myyntiversion näyttötuen asentaminen Windows 95:n myyntiversion äänituen asentaminen Windows 95:n myyntiversion PC-korttituen asentaminen Windows 95:n myyntiversion infrapunatuen asentaminen Windows NT 4.0:n myyntiversion asentaminen Windows NT 4.0:n myyntiversion asentaminen Service Pack 3:n asentaminen Windows NT 4.0:n myyntiversioon Windows NT 4.0:n myyntiversion näyttötuen asentaminen Windows NT 4.0:n myyntiversion äänituen asentaminen Windows NT 4.0:n myyntiversion APM:n asentaminen Card Executive 2.x:n asentaminen Windows NT 4.0:n myyntiversioon OmniBook-tiedostojen palauttaminen Käytönaikaisen User s Handbook -oppaan asentaminen Vioittuneen ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn korvaaminen OmniBookin BIOSin päivittäminen Vianmääritys Ongelmien ratkaiseminen Lisälaiteongelmat Ääniongelmat Näyttöongelmat Kiintolevyasemaongelmat Näppäimistö- ja osoitinlaiteongelmat Infrapunaongelmat

8 Muistiongelmat PC-korttiongelmat (PCMCIA) Suorituskykyongelmat Virta- ja akkuongelmat Tulostusongelmat Sarja-, rinnakkais- ja USB-liitäntäongelmat Käynnistysongelmat Toiminnan testaaminen Vianmäärityslevykkeen luominen Vianmäärityksen suorittaminen Tekniset tiedot, määritykset ja työturvallisuustiedot Tekniset tiedot Järjestelmäresurssit Työturvallisuus Määritykset Eurooppa

9 1 OmniBookin esittely 4-9

10 OmniBookin esittely Onneksi olkoon! Hankkimasi OmniBook asettaa henkilökohtaisille tietokoneille uuden standardin. Vaikka OmniBook on pienikokoinen ja kevyt, se on suunniteltu Hewlett-Packardille tunnusomaisella laadulla ja yksityiskohtiin on kiinnitetty runsaasti huomiota. OmniBookin Pika-aloitusoppaassa kuvataan OmniBookin käytön aloittaminen. Tässä Viiteoppaassa kuvataan OmniBookin käytön aloittaminen sekä annetaan vianmääritysohjeita. Tässä taulukossa on muita OmniBook-tuotteiden tietolähteitä. Lähde Käytönaikainen User s Handbook -käyttöopas Käytönaikaiset OmniBook Notes -tiedot Microsoftin Windows 95:n tai Windows NT:n esittelyopas OmniBookin Web-sivut Corporate Evaluator s Guide -opas HP Support Assist -CD-levy Osoite tai numero Tämä opas esittelee OmniBookin ja selvittää, miten OmniBookia käytetään ja ylläpidetään. Se sisältää myös vianmääritystietoja (Start, Programs, OmniBook Library). Käyttöoppaiden painamisen jälkeen saadut uusimmat tiedot löydät OmniBook Notes -osasta (Start, Programs, OmniBook Library). Tämä opas on toimitettu OmniBookin mukana, ja se sisältää tietoja Windows 95:n tai Windows NT 4.0:n perusominaisuuksien käytöstä. ( Euroopan peilipalvelin) Tämä opas sisältää tietoja vaihtoehtoisten käyttöjärjestelmien asentamisesta sekä ohjeet siitä, miten OmniBook määritetään yrityksen verkkokäyttöä varten. Opas on OmniBookin Webpalvelimella. Tilaustiedot ovat Tietoja tuesta ja palveluista -kirjasessa. 4-10

11 OmniBookin esittely Tuotteen osat Tuotteen osat HP OmniBook 4100 kuuluu uusimpiin HP-muistikirja-PC:ihin. Se perustuu markkinoiden nykyaikaisimpaan kannettavissa tietokoneissa käytettävään tekniikkaan. Siinä on nopeat Intel Pentium MMX- ja Pentium II MMX -prosessorit, suuret TFT-näytöt sekä suuren kapasiteetin kiintolevyt. Tässä luvussa kuvataan: OmniBookin mukana toimitetut osat saatavana olevat OmniBook-lisälaitteet OmniBookin ominaisuudet. OmniBook 4100:n mukana toimitetut osat HP OmniBook 4100 Levykeasema (HP F1472A, asennettu) 24 -CD-asema (HP F1474A) Muuntaja (HP F1454A) ja virtajohto Litiumioniakku (HP F1466A) Täytemoduuli (asennettu) Tämä OmniBookin Viiteopas Pika-aloitusopas Tietoja tuesta ja palveluista -kirjanen Tietokonelaitteiston mukava käyttö -kirjanen Luettelo OmniBook-lisälaitteista OmniBookin Ohjelmatuotteen palauttamiseen tarkoitettu CD-levy. Tämä CD-levy sisältää Windowsin varmistuskopion, käyttöjärjestelmän ajurit ja käytönaikaisen User s Handbook -oppaan. Microsoft Windows 95:n ohjekirja ja CD-levy tai Microsoft Windows NT 4.0:n ohjekirja. 4-11

12 OmniBookin esittely Tuotteen osat OmniBookin lisälaitteiden ostaminen Voit ostaa OmniBook-lisälaitteita käytönaikaisesti! Käy katsomassa uusimpia lisälaitteita ja -varusteita osoitteessa Kun uusia lisävarusteita tulee markkinoille, ne lisätään sivuilla olevaan luetteloon. Tämän oppaan julkaisuhetkellä HP:n valikoimiin kuuluu useita telakointiratkaisuja, moduuleja ja muita lisälaitteita. Näitä ovat muun muassa seuraavat: Telakointijärjestelmä ja näytön alusta (HP F1477A) Minitelakointilaite (HP F1452A) Porttitoistin (HP F1451A) Levykeasema (HP F1472A) 24 -CD-asema (HP F1474A) LS-120-asema (HP F1470A) DVD-asema (HP F1465A) Litiumioniakku (HP F1466A) Voit asentaa lisäakun moduulipaikkaan. PC-kortit SmartCard-kortit Sovitin auto- ja lentokonekäyttöön (HP F1455A) OmniBookin kantokotelo. 4-12

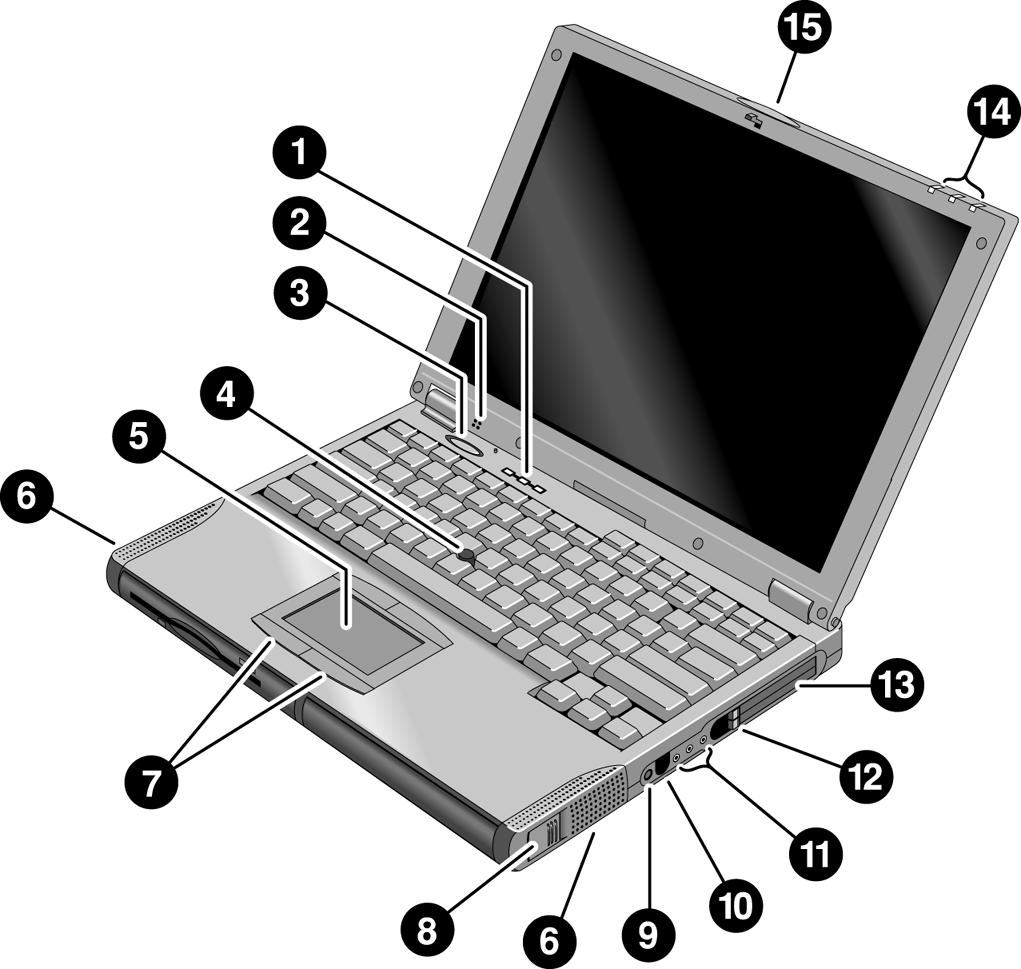

13 OmniBookin esittely Tuotteen osat OmniBookin ominaisuudet OmniBook edestä 1. Näppäimistön merkkivalot (vasemmalta oikealle: Caps Lock, Keypad Lock, Num Lock) 2. Sisäinen mikrofoni 3. Sininen virtapainike Käynnistää ja sulkee OmniBookin 4. Paikannustappi (osoitinlaite) 5. Ohjauslevy (osoitinlaite) 6. Sisäiset kaiuttimet 7. Hiiripainikkeet (kaksi ohjauslevyn yläpuolella ja kaksi alapuolella) 4-13

14 OmniBookin esittely Tuotteen osat 8. Pääakun vapautinsalpa 9. Äänten vaimennuspainike 10. Muuntajavastake 11. Äänivastakkeet (vasemmalta oikealle): äänen linjatulo, ulkoinen mikrofoni, äänen linjalähtö 12. PC-kortin poistopainikkeet (ylemmälle ja alemmalle PC-korttipaikalle) Saat painikkeen esiin painamalla painiketta kerran, ja voit poistaa kortin painamalla painiketta uudelleen. 13. PC-kortti- ja CardBus-paikat (ylempi ja alempi) Tähän voi asettaa kaksi Type II -korttia tai yhden Type III -kortin. 14. Tilan merkkivalot (vasemmalta oikealle): virran tila, kiintolevyn toiminta, latauksen tila 15. Salpa, jolla OmniBookin avataan ja suljetaan OmniBook sivulta 16. PS/2-näppäimistö- tai PS/2-hiiriportti (tukee Y-sovitinta) 17. Universal Serial Bus -portti (USB) Windows NT 4.0 ei tue USB-tiedonsiirtoa 18. Järjestelmän (Omnibookin) sammutuspainike 19. Sisäiset kaiuttimet 20. Moduulin vapautinsalpa 4-14

15 OmniBookin esittely Tuotteen osat 21. Moduulipaikka, joka voi sisältää CD-aseman, levykeaseman, LS-120-aseman, DVD-aseman tai lisäakun 22. Akkupaikka OmniBook takaa 23. Infrapunaportti; Windows NT 4.0 ei tue infrapunatiedonsiirtoa Tätä porttia käytetään langattomaan tiedonsiirtoon OmniBookin ja infrapunaportilla varustetun toisen tietokoneen tai kirjoittimen välillä. Infrapunaajurit tulee asentaa. 24. Kensington-lukkopaikka (turvallisuusliitin) 25. Rinnakkaisportti (LPT1) Tähän porttiin voidaan liittää rinnakkaiskirjoitin tai muu rinnakkaislaite. Sitä voidaan käyttää myös levykeaseman ulkoiseen liittämiseen. 26. Sarjaportti (COM1) Tätä porttia käytetään sarjahiirelle, modeemille, sarjakirjoittimelle tai jollekin muulle sarjalaitteelle. 27. Ulkoinen näyttöportti 28. Telakointiportti (porttitoistinta varten) 4-15

16 OmniBookin esittely Windowsin asentaminen Windowsin asentaminen OmniBookin kiintolevyllä on joko Windows 95 tai Windows NT 4.0 esiasennettuna. Kun OmniBook käynnistyy ensimmäisen kerran, näkyviin tulee joukko asennusnäyttöjä, joissa voit valita asennettavan käyttöjärjestelmän. Tässä jaksossa kuvataan, miten OmniBookiin asennetaan esiasennettu Windowskäyttöjärjestelmä. OmniBookin valmisteleminen käyttökuntoon ensimmäistä kertaa. 4-16

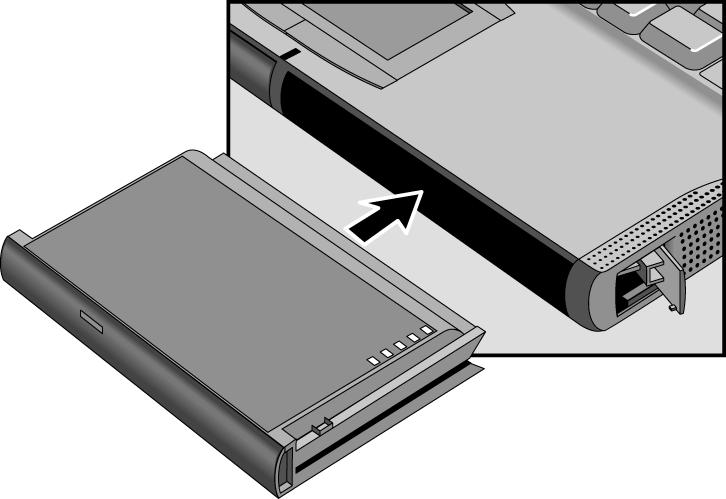

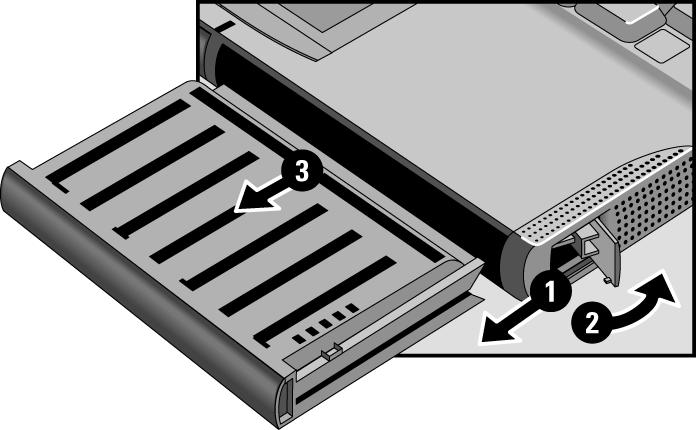

17 OmniBookin esittely Windowsin asentaminen OmniBookin valmisteleminen käyttökuntoon VAROITUS Käytä tässä tuotteessa vain HP-muuntajaa (malli F1454A). Muiden muuntajien käyttäminen saattaa vaurioittaa OmniBookia ja johtaa takuun raukeamiseen. Lisätietoja on tuotteen takuulausekkeessa. 1. Irrota täytemoduuli. Liu'uta vapautinsalpaa eteenpäin ja työnnä se sitten niin taakse kuin se menee. Vihje Voit keventää OmniBookia asentamalla moduulipaikkaan CD- tai levykeaseman sijasta täytemoduulin. 2. Aseta OmniBookin pääakku akkupaikkaan. 4-17

18 OmniBookin esittely Windowsin asentaminen 3. Liitä muuntaja pistorasiaan ja OmniBookin oikeaan kylkeen kuvan mukaisesti. OmniBookin akku alkaa latautua. 4. Paina sinistä virtapainiketta. Windows 95:n tai Windows NT:n Setup-ohjelma käynnistyy automaattisesti. 5. Noudata näytön ohjeita. Asennuksen aikana sinua pyydetään hyväksymään Lisenssisopimus ja syöttämään tuotetunnus (Product ID), joka on painettu Microsoft Windowsin Certificate of Authenticity -aitoustodistukseen. Sinua pyydetään asettamaan käyttäjätunnus ja salasana. Voit joko määrittää käyttäjätunnuksen tai ohittaa tämän vaiheen painamalla Esc-näppäintä. 4-18

19 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla OmniBookin määrittäminen BIOS Setup -apuohjelman avulla BIOS (Basic Input and Output System) Setup -apuohjelma on valikko-ohjattu apuohjelma, jonka avulla voit muuttaa järjestelmän kokoonpanotietoja ja muokata OmniBookin toimintoja omia tarpeitasi vastaaviksi. BIOS Setup -apuohjelmassa tehdyt asetukset ohjaavat yleensä laitteistoa, joten niillä on suuri vaikutus siihen, miten OmniBook toimii. Tässä jaksossa kuvataan BIOS Setup -apuohjelman valikot ja vaihtoehdot. BIOS Setup -apuohjelman käyttäminen 1. Sulje kaikki ohjelmat ja sovellukset sekä Windows. Käynnistä sitten OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Osoitinlaitteet eivät ole käytössä BIOS Setup -apuohjelmassa. Siirry valikosta toiseen vasemmalle ja oikealle osoittavien nuolinäppäinten avulla. Siirry valikon parametrista toiseen ylös ja alas osoittavien nuolinäppäinten avulla. Selaa valitun parametrin arvoja painamalla F5- tai F6-näppäintä ja muuta asetusta painamalla ENTER. Lisätietoja on seuraavissa taulukoissa. 4. Kun olet määrittänyt haluamasi asetukset, lopeta BIOS Setup -apuohjelma painamalla F10 tai käyttämällä Exit-valikkoa. Jos asetukset aiheuttavat laitteiden välisiä ristiriitoja konetta käynnistettäessä, järjestelmä kehottaa suorittamaan BIOS Setup -apuohjelman. Keskenään ristiriitaiset asetukset on merkitty. 4-19

20 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla Main-valikko Oletusarvo Language Määrittää apuohjelman ja BIOS-sanomien kielen. Sama kuin käyttöjärjestelmä. BIOS Revision Näyttää BIOSin nykyisen version. Havaitaan automaattisesti. System Time System Date Määrittää kellonajan (24 tunnin kello). Arvot tulevat voimaan välittömästi. Asettaa päivämäärän muodossa pp/kk/vv (paitsi kielen ollessa englanti, jolloin muoto on kk/pp/vv). Floppy Drive Määrittää levykeaseman tyypin. Levykeaseman tyyppi havaitaan ja määritetään automaattisesti. Hard Disk Quiet Boot Video Display Device* Määrittää kiintolevyaseman tyypin sekä tiettyjä parametreja. Kun tämä asetus on käytössä, POST-testin tuloksia ja sanomia ei näytetä käynnistyksen aikana. Määrittää, otetaanko ulkoinen näyttö käyttöön sisäisen näytön sijasta, jos ulkoinen näyttö havaitaan. Kiintolevyasema havaitaan ja määritetään automaattisesti. Enabled Auto System Memory Näyttää järjestelmämuistin koon. 640KB Extended Memory Näyttää jatkomuistin koon. Havaitaan automaattisesti. * Kun Video Display Device -asetus on Both, OmniBook ei siirry keskeytystilaan, kun sen kansi suljetaan. 4-20

21 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla System Devices -valikko Oletusarvo Internal Pointing Devices External Fn Key IDE Controller Ottaa yhden tai molemmat sisäiset PS/2-laitteet käyttöön. Määrittää, tulkitaanko ulkoisen näppäimistön vasen-ctrl + vasen-alt -näppäinyhdistelmä Fn-näppäimen painalluksen tavoin. Ottaa ensisijaisen (kiintolevy) ja toissijaisen ohjaimen (valinnainen CD-asema) käyttöön. Both Enabled Both FDD Controller Ottaa levykeaseman käyttöön. Enabled Serial Port Asettaa, miten BIOS määrittää sarjaportin (määritetty tai automaattinen). Enabled Base I/O address Määrittää I/O-osoitteen ja keskeytyksen. 3F8h, IRQ4 Infrared Port Mode Asettaa, miten BIOS määrittää infrapunaportin (määritetty tai automaattinen). Määrittää laitteiston tukemaan SIR (Standard IR)-, ASK IR (amplitude shift keyed IR)- tai FIR (Fast IR) -infrapunatiedonsiirtoa. (Vaatii ajurin.) Disabled Base I/O address Määrittää I/O-osoitteen ja keskeytyksen. 2F8h, IRQ3 DMA channel Määrittää Fast Ir -tilassa käytettävän DMA:n. DMA3 Parallel Port Audio Mode Asettaa, miten BIOS määrittää rinnakkaisportin (käyttäjän määrittämä tai automaattinen). Määrittää portin tilaksi normaalin, kaksisuuntaisen, EPP:n tai ECP:n. SIR Enabled Base I/O address Määrittää I/O-osoitteen. 378h Interrupt Määrittää keskeytyksen. IRQ7 DMA channel Määrittää ECP-tilassa käytettävän DMA:n. DMA3 Asettaa, miten BIOS määrittää äänijärjestelmän (käyttäjän määrittämä tai automaattinen). ECP Enabled SB I/O address Määrittää Sound Blasterin I/O:n. 220h WSS I/O address Määrittää Windows Sound Systemin I/O:n. 530h AdLib I/O address Määrittää AdLib-syntetisaattorin I/O:n. 388h 4-21

22 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla Interrupt Määrittää keskeytyksen. IRQ5 1st DMA channel Määrittää toiston DMA-kanavan. DMA1 2nd DMA channel Määrittää nauhoituksen DMA-kanavan. DMA0 Security-valikko Oletusarvo User Password Is Näyttää, onko käyttäjän salasana asetettu. Clear Administrator Password Is Näyttää, onko pääkäyttäjän salasana asetettu. Clear Set User Password Set Administrator Password Boot Resume* Undock* Hard Disk Drive Lock Painamalla ENTER pääset asettamaan, muuttamaan tai poistamaan käyttäjän salasanan. Salasanan pituus ei saa ylittää kahdeksaa merkkiä (0-9, A - Z). Painamalla ENTER pääset asettamaan, muuttamaan tai poistamaan pääkäyttäjän salasanan. Tämä salasana suojaa BIOS Setup -asetukset. Määrittää, tarvitaanko käyttäjän salasana tietokoneen käynnistämiseen. Määrittää, tarvitaanko käyttäjän salasana, kun tietokone palautetaan toimintakuntoon keskeytystilasta. Määrittää, tarvitaanko käyttäjän salasana OmniBookin telakoinnin poistamiseen. Koodaa nykyisen käyttäjän salasanan (tai pääkäyttäjän salasanan, jos se on ainoa asetettu salasana) kiintolevyasemaan. Enabled Enabled Disabled Disabled Floppy Boot Määrittää, käynnistetäänkö levykeasemasta. Enabled * Resume- ja Undock-asetukset ovat käytettävissä vain, jos Boot-asetus on käytössä. 4-22

23 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla Power-valikko Power Management Mode Smart CPU Mode Standby Time-out Suspend Time-out Hibernate Time-out Hard Disk Time-out Time-out on AC Power Button Mode Resume on Modem Ring Resume on Time of Day Resume Time Auto Suspend on Undock Poistaa viiveet käytöstä, valitsee viiveyhdistelmän tai mahdollistaa mukautettujen viiveiden käytön. Ottaa automaattisen prosessorin virransäästötoiminnon käyttöön. Jos näppäimistöä, hiirtä ja kiintolevyä ei käytetä hetkeen, prosessori saattaa toimia hitaasti. Määrittää viiveen, jonka kuluttua tietokone siirtyy valmiustilaan. Määrittää viiveen, jonka kuluttua tietokone siirtyy valmiustilasta keskeytystilaan. (Ohittaa valmiustilan, jos sen viivettä ei ole määritetty.) Määrittää, siirtyykö tietokone keskeytystilasta lepotilaan tietyn viiveen jälkeen. (Ohittaa keskeytystilan, jos sen viivettä ei ole määritetty.) Määrittää viiveen, jonka jälkeen kiintolevyn moottori pysähtyy käytön jälkeen. Määrittää, käytetäänkö virransäästötoimintoja, kun tietokone on kytketty verkkovirtaan. Määrittää, miten sininen virtapainike toimii, kun painiketta painetaan alle 4 sekuntia. Määrittää, palautetaanko tietokone keskeytystilasta, kun järjestelmä vastaanottaa soittosignaalin. Määrittää, palautetaanko järjestelmä keskeytystilasta tiettynä kellonaikana. Määrittää kellonajan, jolloin järjestelmä palautetaan keskeytystilasta, jos palauttaminen on käytössä. Määrittää, keskeytetäänkö OmniBookin toiminnot telakoinnin purkamisen jälkeen. Oletusarvo Max Power Savings Off 2 minutes 4 minutes 4 hours 2 minutes Disabled Suspend Enabled Disabled When Lid Closed 4-23

24 OmniBookin esittely OmniBookin määrittäminen BIOS Setup -apuohjelman avulla Boot-valikko Diskette Drive Hard Drive CD-ROM Drive Näyttää käynnistysasemien järjestyksen. Voit muuttaa käynnistysjärjestystä muuttamalla valikon vaihtoehtojen järjestystä. Oletusarvo 1. Diskette drive 2. Hard drive 3. CD-ROM drive Exit-valikko Save Changes and Exit Discard Changes and Exit Get Default Values Load Previous Values Save Changes Tallentaa muutokset, lopettaa Setup-ohjelman ja käynnistää tietokoneen uudelleen. Lopettaa Setup-ohjelman tallentamatta muutoksia ja käynnistää tietokoneen uudelleen. Ei vaikuta suojausten, päivämäärän tai kellonajan muutoksiin. Palauttaa oletusarvot. Ei poistu Setup-ohjelmasta. Ei vaikuta suojausten, päivämäärän tai kellonajan muutoksiin. Hylkää kaikki tallentamattomat muutokset. Ei poistu Setup-ohjelmasta. Ei vaikuta suojausten, päivämäärän tai kellonajan muutoksiin. Tallentaa kaikki Setup-ohjelman muutokset. Ei poistu Setup-ohjelmasta. Suojausasetukset tallennetaan samalla kun ne muutetaan. 4-24

25 OmniBookin esittely OmniBookin määrittäminen TopToolsilla OmniBookin määrittäminen TopToolsilla HP TopTools -apuohjelma on tarkoitettu verkon ylläpitäjille ja pääkäyttäjille, joiden vastuualueisiin kuuluu tietokonejärjestelmien hallinta. Sen määritys- ja -suojausasetusten avulal voit tarkistaa tietokoneeseen asennetun laitteiston ja ohjelmiston sekä niiden toiminnan. Tässä jaksossa kuvataan TopToolsin asentaminen ja käynnistäminen TopToolsia koskevien lisätietojen saaminen. TopToolsin asentaminen TopTools toimitetaan OmniBookin mukana, mutta se on asennettava, ennen kuin sitä voi käyttää. Windows NT -järjestelmissä sinulla pitää olla pääkäyttäjän oikeudet, jotta voit asentaa TopTools-ohjelmiston. 1. Käynnistä Windows, jos se ei jo ole käynnissä. 2. Valitse Start, Programs, HP DMI ja Setup. TopToolsin käynnistäminen TopTools voidaan suorittaa paikallisesti tietokoneelta tai sen voi suorittaa verkon pääkäyttäjä etäältä. Jos haluat suorittaa TopToolsin paikallisesti, valitse Start, Programs, HP DMI ja HP TopTools. Lisätietoja TopToolsista Lisätietoja hallittavista HP-tietokoneista, HP TopToolsista ja DMI:sta sekä niiden suotuisista vaikutuksista tietokoneen käyttökustannuksiin saat HP:n Web-sivuilta osoitteesta

26

27 2 OmniBookin käyttäminen 4-27

28 OmniBookin käyttäminen Tässä luvussa esitellään OmniBook ja opastetaan tekemään tiettyjä perustoimia, joita ovat OmniBookin käynnistäminen ja sulkeminen OmniBookin osoitinlaitteiden käyttäminen OmniBookin osoitinlaitteiden hallinta OmniBookin näytön käyttäminen OmniBookin äänijärjestelmän asetusten määrittäminen OmniBookin näppäimistön käyttäminen OmniBookin tilan tarkistaminen OmniBookin suojaaminen. 4-28

29 OmniBookin käyttäminen OmniBookin käynnistäminen ja sulkeminen OmniBookin käynnistäminen ja sulkeminen Voit käynnistää ja sulkea OmniBookin helposti sinisen virtapainikkeen avulla. Voit halutessasi käynnistää ja sulkea OmniBookin muilla tavoilla virran saatavuuden, käytössä olevien yhteyksien ja käynnistysajan mukaan. OmniBookin käynnistäminen ja sammuttaminen Kun teet seuraavaa: OmniBook siirtyy seuraavaan tilaan: Tilasta poistuminen: Painat Fn+S tai annat viiveen kulua. Painat sinistä virtapainiketta tai valitset Start, Suspend** tai suljet kannen*** tai annat viiveen kulua. Painat Fn+F12 tai annat viiveen kulua. Valitset Start ja Shut Down (suositeltava) tai pidät sinistä virtapainiketta painettuna, kunnes näytön virta katkeaa. Standby Mode Ei säästä sähköä. Katkaisee virran vain näytöstä. Käynnistyy nopeasti uudelleen. Säilyttää verkkoyhteydet. Suspend Mode Virrankulutus pienenee huomattavasti. Sammuttaa näytön. Tallentaa nykyisen istunnon RAM-muistiin. Käynnistyy nopeasti uudelleen. Voi palauttaa verkkoyhteydet.* Hibernate Mode Virrankulutus on pienimmillään. Tallentaa nykyisen istunnon levylle ja sulkeutuu. Voi palauttaa verkkoyhteydet.* Off Mode Virrankulutus on pienimmillään. Sulkeutuu tallentamatta nykyistä istuntoa. Palauttaa kaikki asetukset ja aloittaa käynnistettäessä uuden istunnon sekä palauttaa verkkoyhteydet. Tuo nykyinen istunto näyttöön painamalla mitä tahansa näppäintä tai liikauttamalla hiirtä (pikakäynnistys). Näytä nykyinen istunto painamalla sinistä virtapainiketta (pikakäynnistys). Palauta edellinen istunto painamalla sinistä virtapainiketta. Aloita uusi istunto painamalla sinistä virtapainiketta. * Plug-and-play-käyttöjärjestelmä, kuten Windows 95, voi palauttaa verkkoyhteydet, kun käynnistät OmniBookin. Jos käyttöjärjestelmä on Windows NT 4.0 tai jokin muu, saatat joutua käynnistämään OmniBookin tai käyttöjärjestelmän uudelleen verkkoyhteyksien palauttamiseksi. ** Vain Windows 95. *** Kun Video Display Device -asetukseksi määritetään Both (BIOS Setup -apuohjelmassa), OmniBook ei siirry keskeytystilaan, kun sen kansi suljetaan. 4-29

30 OmniBookin käyttäminen OmniBookin käynnistäminen ja sulkeminen OmniBookin alkulatauksen suorittaminen Jos Windows tai OmniBook pysähtyy, voit palauttaa OmniBookin alkutilaan ja käynnistää Windowsin uudelleen. 1. Sammuta Windows, jos se on mahdollista. 2. Työnnä kynän kärki tai suoristettu paperiliitin OmniBookin oikeassa kyljessä olevaan aukkoon kuvan mukaisesti. tai jos tämä ei auta: Paina sinistä virtapainiketta ja pidä sitä painettuna, kunnes näytön virta katkeaa. 3. Kun tietokone sulkeutuu, käynnistä se uudelleen painamalla sinistä virtapainiketta. 4-30

31 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen OmniBookin osoitinlaitteiden käyttäminen OmniBookissa on kaksi sisäänrakennettua osoitinlaitetta (paikannustappi ja ohjauslevy). Oletusohjauslaitteen ajuri (PS/2 TrackPoint) tukee paikannustapin kehittyneitä ominaisuuksia ja ohjauslevyn perusominaisuuksia. Voit mukauttaa OmniBookin tukemaan ohjauslevyn kehittyneitä ominaisuuksia. Jos teet tämän, muista, että valitset vain ohjauslevyn kehittyneitä ominaisuuksia. Et voi aktivoida molempien osoitinlaitteiden kehittyneitä ominaisuuksia samanaikaisesti. Tässä jaksossa kuvataan sisäisten osoitinlaitteiden käyttäminen ohjauslevyn kaikkien ominaisuuksien aktivoiminen paikannustapin kaikkien ominaisuuksien aktivoiminen osoitinlaitteiden käyttäminen. 1. Paikannustappi (paineeseen reagoiva osoitinlaite) 2. Ohjauslevy (kosketukseen reagoiva osoitinlaite) 3. Hiiripainikkeet (kaksi ohjauslevyn yläpuolella ja kaksi alapuolella) Molemmat osoitinlaitteet käyttävät näitä painikkeita, jotka toimivat tavallisen hiiren ykkös- ja kakkospainikkeen tavoin. Painikkeiden painamisen suorittamat toiminnot määräytyvät käytettävän ohjelmiston mukaan. 4-31

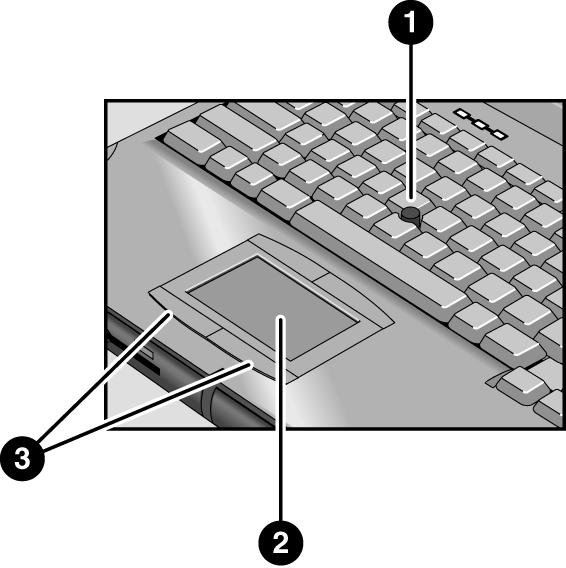

32 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen Sisäisten osoitinlaitteiden käyttäminen 1. Aseta kätesi kirjoitusasentoon. 2. Paikannustappi. Paina etusormellasi paikannustappia siihen suuntaan, johon haluat osoittimen liikkuvan. Kun painat paikannustappia itsestäsi poispäin, osoitin liikkuu näytössä ylös, ja kun painat paikannustappia itseäsi kohti, osoitin liikkuu näytössä alas. Ohjauslevy. Siirrä peukaloa tai sormea ohjauslevyllä siihen suuntaan, johon haluat osoittimen liikkuvan. 3. Tee valintasi vasemman- ja oikeanpuoleisella painikkeella, jotka toimivat hiiren painikkeiden tavoin. Kun haluat avata sovelluksen, siirrä osoitin sovelluksen kuvakkeen päälle ja paina vasemmanpuoleista painiketta nopeasti kaksi kertaa. Kun haluat valita valikkojen vaihtoehtoja, siirrä osoitin haluamasi vaihtoehdon päälle ja paina vasemmanpuoleista painiketta kerran. Kun haluat avata jonkin vaihtoehdon pikavalikon, siirrä osoitin vaihtoehdon päälle ja paina oikeanpuoleista painiketta. Kun haluat siirtää jonkin objektin vetämällä, siirrä osoitin objektin päälle. Paina vasemmanpuoleista painiketta ja pidä sitä painettuna, kun siirrät osoittimen uuteen paikkaan. Vapauta painike. 4-32

33 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen Ohjauslevyn kaikkien ominaisuuksien aktivoiminen Sisäinen paikannustappiajuri tukee vain ohjauslevyn perusominaisuuksia. Kun haluat aktivoida kaikki ohjauslevyn ominaisuudet, sinun pitää valita uusi hiiriajuri ja poistaa paikannustappiajuri käytöstä poistaa paikannustappi käytöstä asentaa ohjauslevytuki. Valitse uusi hiiriajuri ja poista paikannustappiajuri käytöstä 1. Valitse Start-valikosta Settings ja Control Panel. 2. Kaksoisnapsauta Add/Remove Programs ja poista IBM TrackPoint Support. 3. Kaksoisnapsauta Mouse ja valitse General. 4. Valitse Change ja Show All Devices. 5. Valitse Manufacturers-kohdasta Standard Mouse Types. 6. Vaihda hiiren tyypiksi Models-kohdassa Standard PS/2 Port Mouse ja valitse OK. Poista paikannustappi käytöstä 1. Sulje OmniBook Start-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Valitse System Devices -valikko. 4. Korosta Internal Pointing Devices ja valitse Touch Pad. 5. Tallenna muutokset ja lopeta painamalla F10. Asenna ohjauslevytuki Windows 95: käynnistä C:\Omnibook\Drivers\Win95\Touchpad\Setup.exe Windows NT: käynnistä C:\Omnibook\Drivers\Nt40\Touchpad\Install.exe 4-33

34 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen Paikannustapin kaikkien ominaisuuksien aktivoiminen Jos olet aktivoinut kaikki ohjauslevyn ominaisuudet, näillä toimenpiteillä voit siirtyä takaisin käyttämään kaikkia paikannustapin ominaisuuksia. Sinun pitää poistaa ohjauslevyajuri käytöstä (vain Windows 95) ottaa paikannustappi käyttöön asentaa paikannustappituki. Poista ohjauslevyajuri käytöstä (vain Windows 95) Kaksoisnapsauta Control Panel -ikkunassa Add/Remove Programs ja poista ohjauslevytuki käytöstä. Ota paikannustappi käyttöön 1. Sulje OmniBook Start-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Valitse System Devices -valikko. 4. Korosta Internal Pointing Devices ja valitse Pointing Stick. (Valitse Both, jos haluat käyttää myös ohjauslevyn perusominaisuuksia.) 5. Tallenna muutokset ja lopeta painamalla F10. Asenna paikannustappituki Kaksoisnapsauta Control Panel -ikkunassa Mouse, valitse General ja muuta hiiren tyyppi. Valitse Have Disk ja selaa alla olevaan hakemistoon. Valitse sitten PS/2 TrackPoint. Windows 95 c:\omnibook\drivers\win95\trackpnt Windows NT 4.0 c:\omnibook\drivers\nt40\trackpnt 4-34

35 OmniBookin käyttäminen OmniBookin osoitinlaitteiden käyttäminen Osoitinlaitteiden määrittäminen Kun haluat mukauttaa kaikkien osoitinlaitteiden (paikannustapin, ohjauslevyn ja ulkoisen PS/2-hiiren tai sarjahiiren) toimintaa, kaksoisnapsauta Control Panel -ikkunassa Mouse. Voit vaihtaa esimerkiksi ykkös- ja kakkospainikkeen toiminnot, kaksoisnapsautuksen nopeuden, osoittimen nopeuden ja "hännän" pituuden. Kun haluat mukauttaa paikannustapin erityisiä ominaisuuksia, napsauta työkalurivin paikannustappikuvaketta tai kaksoisnapsauta Control Panel -ikkunassa TrackPoint. 4-35

36 OmniBookin käyttäminen OmniBookin näytön käyttäminen OmniBookin näytön käyttäminen Tässä jaksossa kuvataan näytön kirkkauden säätäminen näytön käyttöiän pidentäminen. Näytön kirkkauden säätäminen OmniBook käyttää kirkkauden säätämiseen erityisiä näppäinyhdistelmiä, joita kutsutaan pikanäppäimiksi. Vihje Vähennä kirkkautta painamalla Fn + F1. Lisää kirkkautta painamalla Fn + F2. Lisää akun toiminta-aikaa säätämällä näytön kirkkaus mahdollisimman pieneksi, mutta niin, etteivät silmäsi kuitenkaan rasitu. Näin näyttö käyttää vähiten virtaa. Näytön käyttöiän pidentäminen Seuraavien ohjeiden avulla voit pidentää OmniBookin näytön taustavalon käyttöikää. Säädä kirkkaus mahdollisimman pieneksi niin, etteivät silmäsi kuitenkaan rasitu (Fn + F1). Kun työskentelet työpöytäsi ääressä, liitä ulkoinen näyttö ja katkaise virta sisäisestä näytöstä (Fn + F5). Älä käytä näytönsäästäjää tai muuta ohjelmistoa, joka estää OmniBookia siirtymästä keskeytys- tai valmiustilaan viiveen jälkeen. Älä poista keskeytys- tai valmiustilan viiveitä käytöstä. Jos käytät verkkovirtaa eikä ulkoista näyttöä ole kytketty, siirrä OmniBook keskeytys- tai valmiustilaan, kun tietokonetta ei käytetä. 4-36

37 OmniBookin käyttäminen Äänijärjestelmän asetusten määrittäminen Äänijärjestelmän asetusten määrittäminen OmniBook tukee Sound Blaster Pro -yhteensopivaa ääntä ja Microsoft Windows Sound Systemiä. Tässä jaksossa kuvataan äänenvoimakkuuden säätäminen säätimellä äänenvoimakkuuden säätäminen Windowsissa. Äänenvoimakkuuden säätäminen säätimellä Suurenna äänenvoimakkuutta painamalla Fn + YLÄNUOLI. Pienennä äänenvoimakkuutta painamalla Fn + ALANUOLI. Jos haluat vaimentaa kaiuttimen väliaikaisesti muuttamatta äänenvoimakkuutta, paina OmniBookin oikeassa kyljessä olevaa vaimennuspainiketta. Äänenvoimakkuuden säätäminen Windowsissa 1. Napsauta työkalurivin kaiutinkuvaketta. 2. Säädä äänenvoimakkuutta vetämällä äänenvoimakkuuden säädintä ylös tai alas. 3. Hiljennä kaiutin väliaikaisesti valitsemalla Mute. Tällöin äänenvoimakkuuden asetusta ei tarvitse säätää. 4-37

38 OmniBookin käyttäminen OmniBookin näppäimistön käyttö OmniBookin näppäimistön käyttö VAROITUS Näppäimistön ja muiden syöttölaitteiden väärän käytön on todettu aiheuttavan ergonomisia vammoja. Lisätietoja riskien pienentämisestä on OmniBookin mukana toimitetussa Tietokonelaitteiston mukava käyttö (Working in Comfort) -oppaassa tai ergonomiasta kertovilla Web-sivuilla osoitteessa Tässä jaksossa kuvataan seuraavat OmniBookin näppäimistön ominaisuudet: Fn-pikanäppäinten käyttäminen Windows-näppäinten käyttäminen sisäisen numeronäppäimistön käyttäminen ALT GR -näppäimen käyttäminen käytettäessä muuta kuin US-näppäimistöä. 4-38

39 OmniBookin käyttäminen OmniBookin näppäimistön käyttö Fn-pikanäppäinten käyttäminen Fn-näppäimen ja jonkin muun näppäimen yhdistelmää kutsutaan pikanäppäimeksi. Pikanäppäimet nopeuttavat järjestelmän ohjausta. OmniBook-näppäimistössä Fn-pikanäppäimet on merkitty harmaalla. Näppäinyhdistelmä Fn + F1 Fn + F2 Fn + F3 Fn + F4 Fn + F5 Fn + F8 Fn + F12 Fn + S Fn + R Fn + ScrLk Fn + YLÄNUOLI Fn + ALANUOLI Vaikutus Vähentää näytön kirkkautta. Lisää näytön kirkkautta. Pienentää näytön kontrastia (vain muut kuin TFT-näytöt). Suurentaa näytön kontrastia (vain muut kuin TFT-näytöt). Vaihtaa näytön seuraavasti: sisäinen näyttö, ulkoinen näyttö, samanaikaiset näytöt. Ottaa sisäisen numeronäppäimistön käyttöön tai poistaa sen käytöstä. Tällä näppäinyhdistelmällä ei ole vaikutusta ulkoiseen näppäimistöön. Jos Num Lock on toiminnassa, numeronäppäimet ovat käytössä; muussa tapauksessa näppäimet ohjaavat kohdistinta. Siirtyy lepotilaan. Siirtyy valmiustilaan. Siirtyy keskeytystilaan. Ottaa Scroll Lockin käyttöön ja poistaa sen käytöstä. Lisää äänenvoimakkuutta. Vähentää äänenvoimakkuutta. 4-39

40 OmniBookin käyttäminen OmniBookin näppäimistön käyttö Windows-näppäinten käyttö Näppäimistössä on kaksi Windows-näppäintä. Fn-näppäimen vieressä oleva näppäin tuo esiin Windowsin Start-valikon. Näppäimistön yläosan keskikohdassa oleva näppäin tuo esiin nykyisen sovelluksen pikavalikon. Tämä on sama valikko, joka tulee näkyviin napsauttaessasi hiiren kakkospainiketta sovellusikkunassa. Sisäisen numeronäppäimistön käyttäminen Kun OmniBookin sisäisen näppäimistön numeronäppäimistö on käytössä, voit käyttää kahta tilaa: Num Lock on Num Lock off Näppäimet toimivat niihin harmaalla painettujen numeeristen tai aritmeettisten symbolien mukaisesti. Näppäimet toimivat kohdistimen ohjausnäppäiminä. Lisätietoja Num Lockin ja sisäisen numeronäppäimistön tilaa ilmaisevista kuvakkeista on sivulla Ota Num Lock käyttöön tai poista se käytöstä painamalla NmLk. 2. Ota sisäinen numeronäppäimistö käyttöön painamalla Fn + F8. tai Ota sisäinen numeronäppäimistö väliaikaisesti käyttöön painamalla Fnnäppäintä samalla kun painat jotakin näppäintä. 4-40

41 OmniBookin käyttäminen OmniBookin näppäimistön käyttö ALT GR -näppäimen käyttäminen Muissa kuin US-näppäimistöissä välinäppäimen oikealla puolella on ALT GRnäppäin. Tämän näppäimen avulla voit käyttää tiettyjä merkkejä. Kun haluat kirjoittaa näppäimen oikeassa alakulmassa olevan merkin, pidä ALT GR -näppäintä painettuna, kun kirjoitat merkkiä. Kun haluat kirjoittaa näppäimen oikeassa yläkulmassa olevan merkin, pidä ALT GR -näppäintä ja vaihtonäppäintä painettuna, kun kirjoitat merkkiä. Vaihto Ei vaihtoa ALT GR 4-41

42 OmniBookin käyttäminen OmniBookin tilan tarkistaminen OmniBookin tilan tarkistaminen Tässä jaksossa kuvataan tilan merkkivalojen tulkitseminen. Tilan merkkivalojen tulkitseminen OmniBookissa on tilan merkkivalot, jotka ilmaisevat virran tilan ja aseman käytön. Kun CD-asema/levykeasema on asennettu moduulipaikkaan, seuraavat merkkivalot syttyvät OmniBookin etuosassa. 1. Levykeaseman merkkivalo. Vihreä valo palaa. Levykeasemasta luetaan tai siihen kirjoitetaan. 2. Virran merkkivalo Vihreä valo palaa. OmniBook on käynnissä. Oranssi valo palaa. OmniBook on valmius- tai keskeytystilassa. Ei merkkivaloa. OmniBookin virta on katkaistuna tai OmniBook on lepotilassa. Merkkivalo vaihtelee vihreän ja oranssin välillä. OmniBook ei onnistunut jatkamaan. 3. Kiintolevyaseman käytön merkkivalo. Vihreä valo palaa. OmniBook käyttää kiintolevyasemaa. 4. Latauksen tilan merkkivalo. Vihreä valo palaa. Muuntaja on liitetty ja akku on täynnä. Vihreä valo vilkkuu. Muuntaja on liitetty ja akku latautuu. Ei merkkivaloa. Muuntajaa ei ole liitetty. 4-42

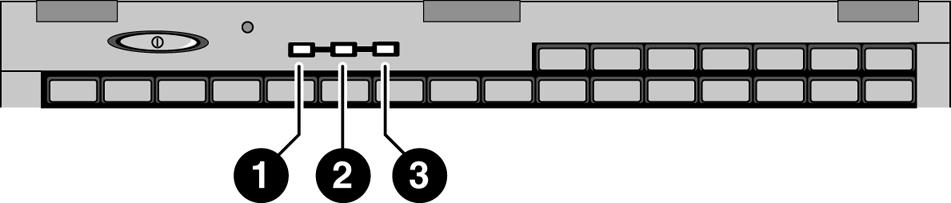

43 OmniBookin käyttäminen OmniBookin tilan tarkistaminen Näppäimistön tilan merkkivalot Näppäimistön yläpuolella olevat näppäimistön tilan merkkivalot ilmaisevat näppäimistölukitusten tilat. 1. Caps Lock. Caps Lock on käytössä. 2. Numeronäppäimistön lukitus. Sisäinen numeronäppäimistö on käytössä (Fn + F8). Num Lockin tulee olla käytössä, jotta numeronäppäimiä voidaan käyttää. Muutoin näppäimet ohjaavat kohdistinta. 3. Num Lock. Num Lock on käytössä. Akun tila Akkumoduulilla on viisi merkkivaloa, jotka ilmaisevat sen latauksen tason. Kun haluat tarkastella näitä merkkivaloja, sinun pitää irrottaa akku ja painaa liittimen vieressä olevaa kohtaa. Syttyvien valojen määrä ilmaisee latauksen tason. 4-43

44 OmniBookin käyttäminen OmniBookin suojaus OmniBookin suojaus OmniBookissa on useita tapoja merkitä ja suojata tietokone. Tässä jaksossa kuvataan salasanan asettaminen tai muuttaminen salasanan poistaminen lukitusvaijerin kiinnittäminen McAfee VirusScanin asentaminen yksilöllisten tietokoneen tunnistustietojen asettaminen aseman lukitussuojauksen ottaminen käyttöön. 4-44

45 OmniBookin käyttäminen OmniBookin suojaus Salasanan asettaminen tai muuttaminen OmniBook tarjoaa kaksi salasanasuojauksen tasoa, käyttäjän ja pääkäyttäjän salasanat. Käyttäjän salasanaa ei voi asettaa, ennen kuin pääkäyttäjän salasana on asetettu. Jos salasanasuojaus on määritetty, tietokone kehottaa antamaan salasanan, kun tietokone palautetaan alkutilaan tai käynnistetään (asetuksen mukaan). Tietokonetta ei voi käyttää, ennen kuin oikea salasana on annettu. Jos haluat asettaa, muuttaa tai poistaa OmniBookin salasanasuojauksen, käytä BIOS Setup -apuohjelmaa. 1. Sulje OmniBook Start-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Valitse Security-valikko. 4. Valitse Set Administrator Password ja paina ENTER. 5. Kirjoita uusi salasana ja paina ENTER. Salasanassa voi olla enintään kahdeksan merkkiä, eikä kirjainten koolla ole merkitystä. 6. Vahvista salasana syöttämällä se uudelleen ja paina sitten ENTER. 7. Valitse salasanan käyttötarkoitus kohdassa Password Required To. Jos haluat salasanaa kysyttävän OmniBookin käynnistyksessä, valitse Boot. Jos haluat salasanaa kysyttävän palattaessa keskeytystilasta, valitse Resume. Jos haluat salasanaa kysyttävän OmniBookin telakoinnin purkamisessa, valitse Undock. 8. Toista nämä toimet tarvittaessa käyttäjän salasanalle (Set User Password). 9. Tallenna asetukset ja sulje BIOS Setup painamalla F10. Huomautus Jos unohdat salasanan, soita asiakastukeen, jonka numero on Tietoja tuesta ja palveluista -kirjasessa, ja kysy, mitä salasanan poistotapaa kannattaa käyttää. 4-45

46 OmniBookin käyttäminen OmniBookin suojaus Salasanan poistaminen Jos poistat pääkäyttäjän salasanan, OmniBook poistaa samalla käyttäjän salasanan automaattisesti. 1. Sulje OmniBook Start-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Valitse Security-valikko. 4. Valitse Set Administrator Password ja paina ENTER. 5. Kirjoita senhetkinen salasana ja paina ENTER. 6. Paina ENTER Enter New Password -kehotteessa. 7. Paina ENTER Confirm New Password -kehotteessa. 8. Valitse Continue. 9. Tallenna asetukset ja sulje BIOS Setup painamalla F10. McAfee VirusScanin asentaminen OmniBookin mukana toimitetaan McAfee VirusScan, joka tunnistaa tällä hetkellä yli virusta. HP OmniBookin omistajana sinulla on oikeus 90 päivän ilmaiseen tukeen McAfeelta sekä yhteen ilmaiseen VirusScanin päivitykseen. Lisätietoja saat valitsemalla Start, Programs, McAfee VirusScan ja Readme. Ennen kuin voit käyttää VirusScania, sinun pitää asentaa se. 1. Valitse Start-valikosta Programs, McAfee VirusScan ja Setup. 2. Noudata näytön ohjeita. Asennuksen jälkeen saat yksityiskohtaiset käytönaikaiset ohjeet VirusScan Help -ohjeesta. (Valitse Start, Programs, McAfee VirusScan, VirusScan ja Help.) 4-46

47 OmniBookin käyttäminen OmniBookin suojaus Lukitusvaijerin kiinnittäminen OmniBookissa on sisäinen vastake, jonka avulla voit kiinnittää OmniBookin paikalleen vaijerilla. Vastakkeeseen sopivan Kensington MicroSaver -lukon voit hankkia tietokoneliikkeestä. 1. Kierrä kaapeli jonkin kiinteän esineen, kuten pöydänjalan, ympärille. 2. Työnnä kaapeli sen päässä olevan lenkin läpi kuvan mukaisesti ja varmista, ettei kaapeli irtoa. 3. Aseta lukko johonkin OmniBookin suojauspidikkeeseen ja vapauta avain. Pidä avain tallessa, mutta älä säilytä sitä OmniBookin lähellä. 4-47

48 OmniBookin käyttäminen OmniBookin suojaus Tietokoneen tunnistustietojen asettaminen Tietokoneen tunnistusmerkkijonon asettaminen vaatii pääkäyttäjän oikeudet. 1. Jos HP TopToolsia ei ole vielä asennettu, asenna se nyt (lisätietoja sivulla 4-25). 2. Valitse Start ja HP TopTools. 3. Valitse Tools ja Protect Tools. 4. Anna pääkäyttäjän salasana. 5. Valitse Security. 6. Kirjoita Tattooing String -ruutuun yksilöllinen merkkijono, joka on tietokoneesi tunnus. Voit kirjoittaa enintään 80 merkkiä. Voit käyttää myös välilyöntejä ja erikoismerkkejä. Älä paina ENTER-näppäintä kirjoittaessasi. Teksti rivittyy automaattisesti. Kiintolevyaseman lukituksen käyttöönottaminen Kiintolevyaseman lukituksen avulla voit suojata tietosi. VAROITUS Kun kiintolevyaseman lukitus otetaan käyttöön, nykyinen käyttäjän salasana (tai pääkäyttäjän salasana, jos käyttäjän salasanaa ei ole asetettu) koodataan kiintolevyasemaan. Jos siirrät kiintolevyaseman toiseen OmniBookiin, et pysty käyttämään asemaa, ennen kuin asetat käyttäjän (tai pääkäyttäjän) salasanan vastaamaan aseman salasanaa. Kun aseman salasana on sama kuin OmniBookin salasana, voit muuttaa OmniBookin (ja aseman) salasanan. Jos unohdat salasanan, et voi palauttaa tietoja. 1. Sulje OmniBook Start-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Ota Security-valikosta käyttöön asetus Password Required To Boot. 4. Ota Security-valikosta käyttöön asetus Hard Disk Drive Lock. 5. Tallenna asetukset ja sulje BIOS Setup painamalla F

49 3 Akun virrankulutuksen hallitseminen 4-49

50 Akun virrankulutuksen hallitseminen OmniBook säästää virtaa käyttämällä APM (Advanced Power Management) -ohjelmistoa, joka hallitsee akun latautumista ja virrankulutusta. Jos käyttöjärjestelmäsi on Windows 95, APM on esiasennettu OmniBookiin. Jos käyttöjärjestelmäsi on Windows NT 4.0, sinun pitää asentaa APM (ohjeet ovat sivulla 4-105). OmniBookissa on useita turvatoimia, jotka takaavat, ettei akku pääse tyhjenemään yllättäen. Näitä toimia ovat seuraavat: Sisäiset varoitukset ilmoittavat akun varauksen vähyydestä. OmniBook sulkeutuu automaattisesti, kun akun varaustaso on liian alhainen käynnissä ollutta istuntoa voidaan jatkaa, kun akkua aletaan ladata tai tietokoneeseen liitetään ladattu akku. Akun latauksen vähyys ei vaikuta asemien tietoihin, ellei akku lopu kokonaan samalla hetkellä, kun tietoja kirjoitetaan asemaan. 4-50

51 Akun virrankulutuksen hallitseminen Akun varauksen tason tarkkaileminen Akun varauksen tason tarkkaileminen OmniBookin pääasiallinen virtalähde on uudelleenladattava akku. Voit ladata akun muuntajan avulla tai käyttää verkkovirtaa ja säästää akkua. Akun latauksen kestoaikaa parantaa myös toiseen moduulipaikkaan asennettava akku. Tärkeää Ulkoisten yhteyksien käyttö vaatii runsaasti virtaa, mikä lyhentää yhden akun käyttöaikaa huomattavasti. Jos käytät ulkoisia yhteyksiä, liitä muuntaja tietokoneeseen, mikäli se on mahdollista. Vaihdettavan akun lisäksi OmniBookissa on kiinteä sisäinen akku, joka latautuu aina, kun OmniBook on käynnissä tai liitettynä verkkovirtaan. Se säilyttää tietyt sisäiset asetukset, kuten tietokoneen kellon tiedot. Tässä jaksossa kuvataan akun tilan tarkistaminen toiminta, jos OmniBook ilmoittaa varauksen vähyydestä akun (pääakun tai lisäakun) lataaminen pääakun vaihtaminen lisäakun asentaminen. 4-51

52 Akun virrankulutuksen hallitseminen Akun varauksen tason tarkkaileminen Akun tilan tarkistaminen Windowsin tehtäväpalkki Siirrä osoitin tehtäväpalkin oikeassa laidassa olevan virtakuvakkeen päälle. Jos käyttöjärjestelmäsi on Windows NT 4.0, sinun pitää asentaa APM, jotta virtakuvake olisi näkyvissä (lisätietoja on sivulla 4-105). Akun lataus näkyy joko prosentteina tai tunteina. Latauksen ilmaisin ei ole tarkka. Saat Battery Meter -ikkunan näyttöön kaksoisnapsauttamalla virtakuvaketta. Windows Valitse My Computer, Control Panel ja Mouse. Tämän jälkeen voit käyttää kaikkia Windowsin ilmoittamien virtatietojen vaihtoehtoja. Akku Kun akku ei ole tietokoneen sisällä, paina sen takaosassa olevaa painiketta. Merkkivalot ilmaisevat latauksen tason. Kukin valo vastaa 20 %:n latausta. Varauksen vähyydestä ilmoittavaan varoitukseen vastaaminen Kun akun lataus on todella vähissä, seuraa yksi tai useita seuraavista: Tietokoneesta kuuluu varoitusääni. Kun kuulet tämän, työt kannattaa tallentaa. Jos OmniBook on ollut suljettuna, et voi käynnistää sitä. OmniBook tallentaa istunnon siirtymällä automaattisesti lepotilaan. (Jos Hibernate on poistettu käytöstä BIOS Setup -apuohjelmassa, tietoja ei suojata.) Tallentamattomat tiedot voidaan kuitenkin menettää tai ne voivat vahingoittua, jos akun varaus loppuu kokonaan samalla kun tietoja kirjoitetaan asemaan. Et voi käynnistää tietokonetta uudelleen, ennen kuin palautat virran jollakin seuraavista tavoista: Liitä muuntaja. Vaihda tyhjän akun tilalle ladattu akku. Asenna moduulipaikkaan toinen, ladattu akku. 4-52

53 Akun virrankulutuksen hallitseminen Akun varauksen tason tarkkaileminen Akun lataaminen VAROITUS Muuntaja on yleensä lämmin, kun se on liitetty pistorasiaan. OmniBook on tavallisesti lämmin, kun sitä ladataan. Älä lataa tietokonetta salkussa tai muussa suljetussa tilassa, koska silloin akku saattaa ylikuumentua. 1. Liitä virtajohdon toinen pää muuntajaan ja toinen pää pistorasiaan. Verkkolaitteen merkkivalo palaa, kun verkkolaitteeseen on kytketty virta. Jos verkkolaitteen merkkivalo ei syty, varmista, ettei virtajohto ole vioittunut. 2. Liitä muuntaja OmniBookin oikeaan sivuun kuvan esittämällä tavalla. Latausaika Akun täydellinen lataaminen kestää noin 1,5 tuntia. Akun käyttöikä Kun tietokonetta käytetään, akun lataus kestää yleensä enintään kolme tuntia. Tämä aika määräytyy käyttöasteen ja virrankäytön hallinnan asetusten mukaan (lisätietoja on sivulla 4-23). 4-53

54 Akun virrankulutuksen hallitseminen Akun varauksen tason tarkkaileminen Mahdollisimman tehokas lataaminen Jotta akun käyttöikä olisi pisin mahdollinen, lataa akkua niin kauan, että se on täysin ladattu. Akun latauksen merkkivalo lopettaa vilkkumisen vasta silloin, kun akku on täynnä. Voit jatkaa työskentelyä akun lataamisen aikana. Pääakun vaihtaminen VAROITUS Älä riko tai lävistä akkua tai heitä sitä tuleen. Akku voi räjähtää ja vapauttaa vaarallisia kemikaaleja. Ladattava akku on kierrätettävä tai hävitettävä oikein. Lisätietoja akkujen turvallisesta käytöstä on sivulla VAROITUS Jos sinulla on tallentamattomia tietoja, ne (ja senhetkinen istunto) menetetään, kun irrotat akun, ellei tietokonetta ole kytketty verkkovirtaan tai ellei tietokoneeseen ole asennettu lisäakkua. 1. Tärkeää: Tallenna tiedot. 2. Liitä muuntaja. tai Sulje OmniBook Start-valikon avulla. 3. Liu'uta akkupaikan vapautinsalpaa eteenpäin niin pitkälle kuin se menee. 4. Vedä vapautinsalpaa varovasti taaksepäin, kunnes akku ponnahtaa ulos. 4-54

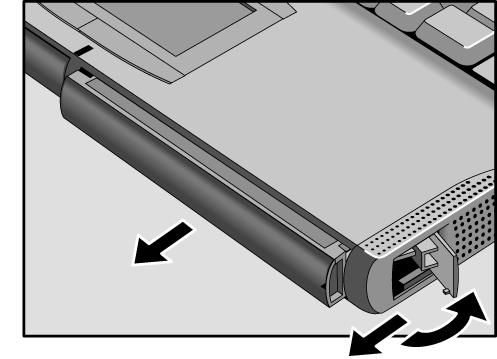

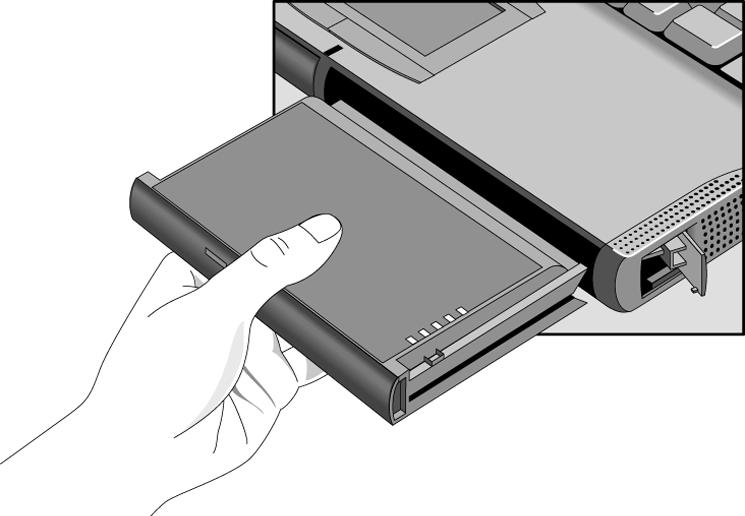

55 Akun virrankulutuksen hallitseminen Akun varauksen tason tarkkaileminen 5. Tartu akkuun sen alapuolelta ja vedä akku ulos. Vihje 6. Kun salpa on auki, liu'uta ladattu akku OmniBookiin, kunnes sen ulkoreuna on OmniBookin sivun tasalla. 7. Sulje akkupaikan vapautinsalpa. Akkumoduuli sopii molempiin moduulipaikkoihin sekä akkupaikkaan. 4-55

56 Akun virrankulutuksen hallitseminen Akun varauksen tason tarkkaileminen Lisäakun asentaminen OmniBookin moduulipaikkaan voidaan asentaa lisäakku. Lisätietoja liitettävistä moduuleista on sivulla Valitse Start ja Shut Down (tämä ei ole tarpeen, jos aiot korvata moduulipaikan akun toisella akulla). 2. Liu'uta moduulin vapautinsalpaa eteenpäin niin pitkälle kuin se menee. 3. Vedä vapautinsalpaa varovasti taaksepäin, kunnes moduuli ponnahtaa ulos. 4. Tartu moduuliin sen alapuolelta ja vedä moduuli ulos. 5. Kun salpa on auki, liu'uta akku OmniBookiin, kunnes sen ulkoreuna on OmniBookin sivun tasalla. 6. Sulje moduulin vapautinsalpa. 4-56

57 Akun virrankulutuksen hallitseminen Akun virran säästäminen Akun virran säästäminen OmniBook säästää akun virtaa käyttämällä APM (Advanced Power Management) -toimintoa. Voit maksimoida akun käyttöajan. Tässä jaksossa kuvataan akun virran säästäminen viiveiden asettaminen akun turvallinen käsitteleminen ja säilyttäminen akun hyödyntäminen parhaalla mahdollisella tavalla. Akun virran säästäminen Näitä ohjeita noudattamalla voit säästää akun virtaa. Liitä muuntaja tietokoneeseen, etenkin jos käytät levykeasemaa, CD-asemaa tai ulkoisia yhteyksiä. Aseta OmniBook keskeytystilaan, jos et käytä sitä vähään aikaan. Sulje kansi tai paina sinistä virtapainiketta noin sekunnin tai valitse Start-valikosta vaihtoehto Suspend. Aseta OmniBook lepotilaan, kun haluat tallentaa senhetkisen istunnon, mutta et käytä tietokonetta ainakaan muutamaan tuntiin (Fn + F12). Sulje OmniBook, kun et käytä sitä ainakaan muutamaan tuntiin. Valitse Start ja Shut Down. Nykyistä istuntoa ei tallenneta. Säädä näytön kirkkaus mahdollisimman pienelle tasolle, joka on kuitenkin miellyttävä. Tämä vähentää akun taustavalon kuluttamaa virtaa ja pidentää OmniBookin näytön käyttöikää. Määritä automaattiset viiveasetukset virran säästämiseksi (lisätietoja on sivulla 4-58). Jos käytät sovellusta, joka käyttää sarjaporttia tai PC-korttia, lopeta sovellus, kun et enää käytä sitä. Jos käytät I/O-PC-korttia eli ulkoisen yhteyden muodostavaa PC-korttia, kuten modeemi- tai verkkokorttia, irrota PC-kortti, kun et käytä sitä. Jotkin I/O-kortit käyttävät huomattavasti virtaa, vaikka ne eivät olisi toiminnassa. 4-57

58 Akun virrankulutuksen hallitseminen Akun virran säästäminen Viiveiden asettaminen BIOS Setup -apuohjelmassa on automaattiset viiveasetukset eri käyttämättömyysajoille. Käytössä on neljä eritasoista viivettä eri keskeytystiloja varten. 1. Sulje OmniBook Start-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. Pikanäppäimet on kuvattu näytön alaosassa. (Ohjauslevy ei toimi BIOS Setup -ohjelmassa.) Korostetun asetuksen ohjeet ovat näytön oikeassa reunassa. 3. Valitse Power-valikko. 4. Valitse Power Management Mode. (Valitse jokin muu asetus kuin Disabled painamalla väli-, F5- tai F6-näppäintä.) Maximum Power Savings: Viiveasetukset on määritetty mahdollisimman suurta virransäästöä varten (viiveet ovat suhteellisen lyhyet). Maximum Performance: Viiveasetukset on määritetty mahdollisimman suurta suorituskykyä varten (viiveet ovat suhteellisen pitkät). Customized: Voit itse määrittää kunkin asetuksen: Smart CPU Mode, Standby Time-out, Suspend Time-out, Hibernate Time-out ja Hard Disk Time-out. Näiden virtatilojen kuvaukset ovat sivulla Voit tehdä myös seuraavaa: Valitse Time-Out On AC -asetuksen arvo. Jos haluat, että näitä viiveitä käytetään myös silloin, kun OmniBook on kytketty verkkovirtaan, valitse Enabled. Estä viiveet OmniBookin ollessa kytkettynä verkkovirtaan valitsemalla Disabled (oletusarvo). 6. Tallenna asetukset ja sulje BIOS Setup painamalla F

59 Akun virrankulutuksen hallitseminen Akun virran säästäminen Akun hyödyntäminen parhaalla mahdollisella tavalla. Seuraavassa on joitakin lisäehdotuksia, joiden avulla voit hyödyntää OmniBookin akkuja entistäkin tehokkaammin. Älä jätä akkua käyttämättä pitkäksi aikaa. Jos akkuja on useampi kuin yksi, käytä niitä vuorotellen. Jos käytät yleensä verkkovirtaa, käytä akkua virtalähteenä vähintään kerran viikossa. Irrota muuntaja tietokoneesta, kun tietokone ei ole käytössä. Pidennä akun käyttöikää lataamalla akku säännöllisesti. Jos varastoit akun pitkäksi aikaa, sen varauksen tulee olla %. Tämä estää purkautumisen aiheuttaman kapasiteettihäviön ja akun suorituskyvyn heikkenemisen. Purkautuneessa tilassa akun jännite laskee nopeasti %:n ladatussa tilassa varastointiin verrattuna varastointiin 100 %:n ladatussa tilassa voi aiheuttaa nopeamman purkautumisen sekä purkautumiskapasiteetin heikkenemisen jopa uudelleenlataamisen jälkeen. 4-59

60

61 4 Liitännät 4-61

62 Liitännät Tässä luvussa kuvataan tavat, joilla voit laajentaa OmniBookin toimintoja, kuten OmniBookin moduulien käyttö ulkoisten laitteiden liittäminen PC-korttien käyttäminen telakointituotteiden käyttäminen. 4-62

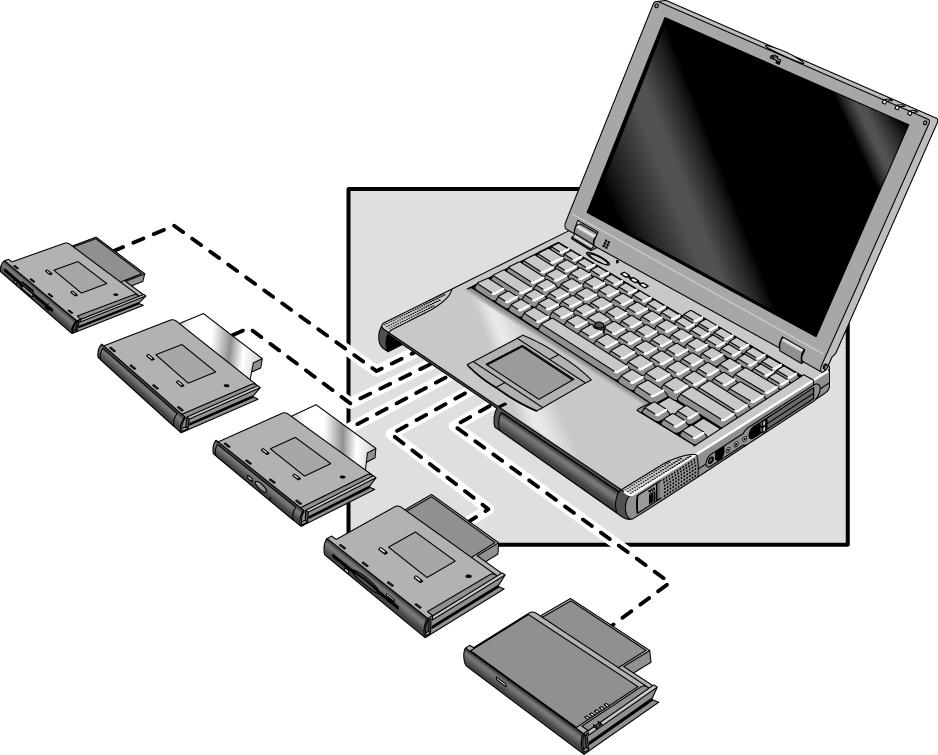

63 Liitännät OmniBookin moduulien käyttö OmniBookin moduulien käyttö Moduulipaikkaan voidaan asentaa CD-asema, levykeasema, LS-120-asema, DVDasema tai lisäakku. Tässä ohjeessa kuvataan OmniBookin mukana toimitetut moduulit - levykeasema ja CD-asema. Jos olet ostanut jonkin muun lisälaitemoduulin, ohjeita sen käyttämisestä on moduulin mukana toimitetuissa ohjeissa. Tässä jaksossa kuvataan moduulin vaihtaminen levykkeen asettaminen asemaan ja poistaminen asemasta CD-levyn asettaminen asemaan tai poistaminen asemasta Vihje Levykeasemamoduuli voidaan liittää myös ulkoisesti rinnakkaisportin kautta. Jos haluat tehdä tämän, sinun täytyy tilata ulkoinen levykeasemakaapeli (HP F1473A). Voit tilata sen käytönaikaisesti osoitteesta

64 Liitännät OmniBookin moduulien käyttö Moduulin vaihtaminen Tärkeää Jos asennat tai poistat CD-aseman, levykeaseman, LS-120-aseman tai DVD-aseman, sulje OmniBook. 1. Sulje OmniBook Start-valikon avulla. (Tämä ei ole tarpeen, jos olet korvaamassa moduulipaikan akkua toisella akulla.) 2. Liu'uta moduulin vapautinsalpaa eteenpäin niin pitkälle kuin se menee. 3. Vedä vapautinsalpaa varovasti taaksepäin, kunnes moduuli ponnahtaa ulos. 4. Tartu moduuliin sen alapuolelta ja vedä moduuli ulos. 5. Kun salpa on auki, liu'uta uusi moduuli OmniBookiin, kunnes sen ulkoreuna on OmniBookin sivun tasalla. 6. Sulje moduulin vapautinsalpa. 4-64

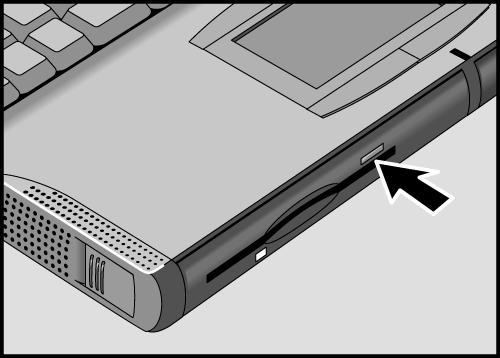

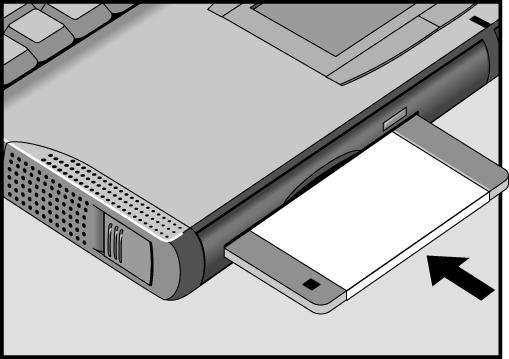

65 Liitännät OmniBookin moduulien käyttö Levykkeen asettaminen asemaan ja poistaminen asemasta VAROITUS Älä aseta levykettä levykeasemaan tai poista sitä levykeasemasta, kun OmniBook lukee tai kirjoittaa tietoja. Muutoin saatat menettää tietoja tai OmniBook saattaa jumiutua. 1. Pitele levykettä etikettipuoli ylöspäin ja liu'uta levyke levykeasemaan niin, että se napsahtaa paikalleen. 2. Poista levyke painamalla aseman etuosassa olevaa vapautinpainiketta. 4-65

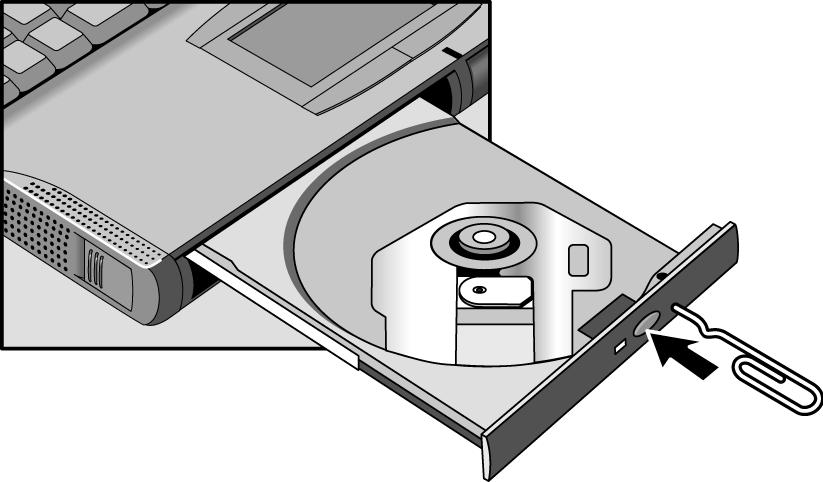

66 Liitännät OmniBookin moduulien käyttö CD-levyn asettaminen asemaan tai poistaminen asemasta VAROITUS Älä aseta CD-levyä asemaan tai poista sitä asemasta, kun OmniBook lukee levyn tietoja. Muutoin OmniBook saattaa jumiutua ja saatat menettää tietoja. 1. Paina CD-aseman etupaneelin painiketta. Jos käytät asemaa ensimmäistä kertaa, muista poistaa sen sisään asetettu pahvinpala. 2. Aseta CD-levy asemaan (kuvapuoli ylöspäin) ja paina se varovasti paikalleen kelkkaan - tai poista CD-levy. 3. Sulje CD-aseman kelkka liu'uttamalla kelkka takaisin moduulin sisään. Jos OmniBookin virta katkeaa tai olet irrottanut CD-asemamoduulin OmniBookista, voit poistaa CD-levyn avaamalla CD-aseman manuaalisesti. Työnnä suoristettu paperiliitin CD-aseman etupaneelissa olevaan aukkoon yllä olevan kuvan mukaisesti. Huomautus OmniBookin tehdasasetuksen mukaan CD Auto Insert -ilmoitus ei ole käytössä. Tämän ansiosta järjestelmä voi siirtyä keskeytystilaan viiveen jälkeen. Windows ei kuitenkaan välttämättä havaitse CD-levyn asettamista automaattisesti. 4-66

67 Liitännät Ulkoisten laitteiden liittäminen Ulkoisten laitteiden liittäminen Voit laajentaa OmniBookin ominaisuuksia liittämällä siihen muita laitteita. Huomautus Ennen kuin liität laitteen, tarkista sen mukana toimitetuista ohjeista, onko laitteeseen tehtävä säätöjä tai asetuksia ennen käyttöä. Laitteiston asetukset on ehkä määritettävä siten, että laite toimii oikein OmniBookin ja käyttämäsi ohjelmiston kanssa. Tässä jaksossa kuvataan ulkoisten laitteiden liitinten tunnistaminen ulkoisen näytön liittäminen sisäisen ja ulkoisen näytön käyttö näytön asetusten muuttaminen rinnakkais- tai sarjalaitteen liittäminen ulkoisen PS/2-näppäimistön tai -hiiren liittäminen USB (Universal Serial Bus) -laitteiden liittäminen äänilaitteiden liittäminen infrapunayhteyden luominen. 4-67

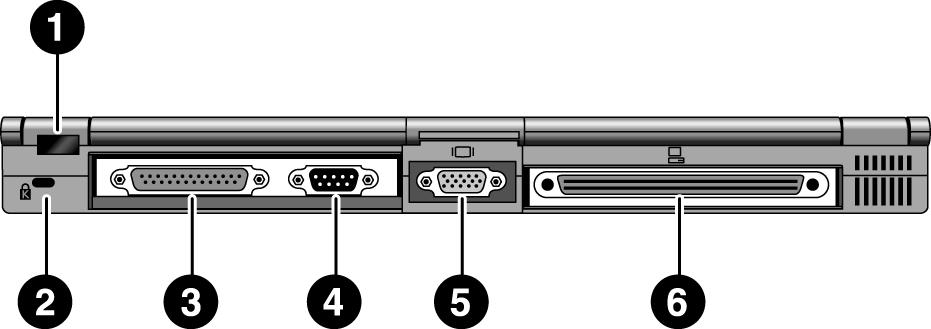

68 Liitännät Ulkoisten laitteiden liittäminen Ulkoisten laitteiden liitinten tunnistaminen Seuraavassa on kuva ulkoisten laitteiden käyttämistä liittimistä. Katso tätä kuvaa tarvittaessa, kun noudatat tämän jakson toimintaohjeita. 1. Infrapunaportti; Windows NT 4.0 ei tue infrapunatiedonsiirtoa Tätä porttia käytetään langattomaan tiedonsiirtoon OmniBookin ja infrapunaportilla varustetun toisen tietokoneen tai kirjoittimen välillä. Infrapunaajurit tulee asentaa. 2. Kensington-lukkopaikka (turvallisuusliitin) 3. Rinnakkaisportti (LPT1) Tähän porttiin voidaan liittää rinnakkaiskirjoitin tai muu rinnakkaislaite. Sitä voidaan käyttää myös levykeaseman ulkoiseen liittämiseen. 4. Sarjaportti (COM1) Tähän porttiin voidaan liittää sarjahiiri, modeemi, sarjakirjoitin tai jokin muu sarjalaite. 5. Ulkoinen näyttöportti 6. Telakointiportti (porttitoistinta varten) 4-68

69 Liitännät Ulkoisten laitteiden liittäminen Ulkoisen näytön liittäminen Voit liittää VGA-, SVGA-, XGA- tai SXGA-näytön OmniBookiin. OmniBookin sisäinen näyttö tukee normaalia XGA-tilaa (1 024 x 768 kuvapistettä). 1. Aseta OmniBook keskeytystilaan painamalla sinistä virtapainiketta sekunti. 2. Liitä näyttökaapeli näyttöön ja OmniBookin takana olevaan VGA-porttiin. 3. Liitä näyttö virtalähteeseen ja kytke siihen virta. 4. Käynnistä OmniBook painamalla sinistä virtapainiketta. 5. Jos ulkoisen näytön erotuskyky ei ole sama kuin sisäisen näytön erotuskyky, säädä näytön ominaisuuksia (My Computer, Control Panel, Display, Settings). Sisäisen ja ulkoisen näytön käyttö Voit ottaa molemmat näytöt käyttöön väliaikaisesti painamalla Fn + F5. Tämä vaihtaa näyttöjen käyttötilaa (Internal, sisäinen; External, ulkoinen; Both, molemmat). tai Voit määrittää pysyvän asetuksen BIOS Setup -apuohjelmassa (katso seur. aihe). Näytön asetusten muuttaminen BIOS Setup -apuohjelmassa 1. Sulje OmniBook Start-valikon avulla ja käynnistä OmniBook uudelleen. 2. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 3. Korosta nuolinäppäimillä Main-valikon vaihtoehto Video Display Device. 4. Tarkastele vaihtoehtoja painamalla ENTER. 5. Valitse Auto (tunnistaa ulkoisen näytön automaattisesti) tai Both. 6. Tallenna muutokset ja lopeta Setup-ohjelma painamalla F

70 Liitännät Ulkoisten laitteiden liittäminen Rinnakkaislaitteen liittäminen Rinnakkaisporttiin voidaan liittää tavallinen 25-nastainen liitin, jota yleensä käytetään kirjoitinten liittämiseen. Näitä kirjoittimia ovat matriisi-, mustesuihku- ja laserkirjoittimet. Rinnakkaisportti tukee sekä EPP- että ECP-toimintoja (jos ne on valittu BIOS Setup -ohjelmassa). OmniBookissa on yksi rinnakkaisportti. Sen osoite ja ominaisuudet voidaan määrittää BIOS Setup -apuohjelmassa. Liitä kirjoittimen tai muun laitteen rinnakkaiskaapeli rinnakkaisporttiin. Sarjalaitteen liittäminen OmniBookin sarjaporttiin voidaan liittää tavallinen 9-nastainen sarjaliitin. Sarjaliitäntää käytetään yleensä ulkoisissa modeemeissa ja faksimodeemeissa. OmniBookissa on yksi sarjaportti. Sen osoite voidaan määrittää BIOS Setup -apuohjelmassa. 1. Liitä sarjakaapeli sarjaporttiin. 2. Valitse Start-valikosta Settings ja Control Panel. 3. Kaksoisnapsauta Mouse ja valitse General. 4. Valitse Change ja Show All Devices. 5. Valitse Manufacturers-kohdasta Standard Mouse Types. 6. Vaihda hiiren tyypiksi Models-kohdassa Standard Serial Mouse ja valitse OK. 4-70

71 Liitännät Ulkoisten laitteiden liittäminen Ulkoisen näppäimistön tai PS/2-hiiren liittäminen OmniBookin 6-nastaiseen PS/2-porttiin voidaan liittää ulkoinen näppäimistö tai PS/2- yhteensopiva hiiri. 1. Sulje OmniBook Start-valikon avulla. 2. Liitä hiiren tai näppäimistön PS/2-kaapeli OmniBookin PS/2-porttiin. Kun haluat liittää sekä hiiren että näppäimistön, käytä HP F1469A -Ysovitinta. Jos laitteessa on PC-tyyppinen liitin, liitä sen kaapeli ensin sovitinkaapeliin, jossa on PS/2-liitin. 3. Käynnistä OmniBook painamalla sinistä virtapainiketta. USB-laitteiden liittäminen Huomautus Huomautus Windows NT 4.0 ei tue USB (Universal Serial Bus) -laitteita. Windows 95 A (OSR1) ei tue USB (Universal Serial Bus) -laitteita. USB tarjoaa kaksisuuntaisen sarjaliitännän lisälaitteiden, kuten peliohjainten, sarja- ja rinnakkaisporttien sekä skannerien lisäämiseen yksittäisessä väylässä. OmniBookissa on yksi USB-portti ja OmniBookin telakointilaitteissa kaksi USB-porttia. Liitä USB-kaapeli USB-porttiin. Windows 95 tunnistaa USB-laitteen automaattisesti. Jotkin USB-laitteet voidaan liittää OmniBookiin sarjassa muiden USBlaitteiden kanssa. Jos liitännän tekemisessä on ongelmia, ota yhteyttä oheislaitteen valmistajaan tai tutustu HP:n Web-sivuihin ja hanki USB-ajureiden uusin versio. USB-tekniikka on dynaaminen ja kehittyy jatkuvasti. Jos laitetta ei tunnisteta, saatat joutua asentamaan ajurin. Ota yhteys laitteen jälleenmyyjään. 4-71

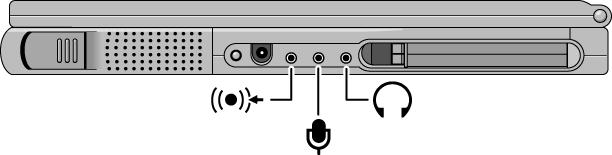

72 Liitännät Ulkoisten laitteiden liittäminen Äänilaitteiden liittäminen OmniBookissa on sisäinen mikrofoni näytön alapuolella. Voit nauhoittaa puhetta, ääntä ja musiikkia sen avulla. Voit myös liittää tietokoneeseen stereoäänilähteen (kuten CD-soittimen), ulkoisen mikrofonin, ulkoiset kaiuttimet tai kuulokkeet. VAROITUS Ääniliittimet ovat kolminapaisia stereoliittimiä. Ne eivät ole yhteensopivia kaksinapaisten monoliitinten kanssa. Monoliittimen liittäminen kaiutinvastakkeeseen voi vaurioittaa OmniBookia. Liitä äänikaapeli sille tarkoitettuun ääniporttiin. Huomautus Kun liität laitteen mikrofonituloporttiin, sisäinen mikrofoni poistetaan käytöstä. Kun liität laitteen kaiutinporttiin, sisäiset kaiuttimet poistetaan automaattisesti käytöstä. Älä jätä kuulokkeita kiinni OmniBookiin, kun käynnistät tietokoneen, sillä äänenvoimakkuus saattaa olla kova. 4-72

73 Liitännät Ulkoisten laitteiden liittäminen Infrapunayhteyden luominen Huomautus Windows NT 4.0 ei tue infrapunatiedonsiirtoa. Oletuksena on, että infrapunaportti ei ole käytössä. Sinun tulee ottaa portti käyttöön BIOS Setup -apuohjelmassa ja asentaa sitten sopiva infrapuna-ajuri. Lisätietoja on ajurin Readme-tiedostossa hakemistossa \OmniBook\drivers\Win95. Kun otat infrapunaportin käyttöön, poista ECP, sillä ne käyttävät samoja resursseja. OmniBookin takapaneelissa on infrapunaportti, joka mahdollistaa langattoman sarjatietoliikenteen OmniBookin ja muiden infrapunalaitteiden välillä. Näitä laitteita voivat olla kirjoittimet ja muut OmniBookit. Aseta OmniBookin infrapunaportti ja muut infrapunaportit niin suoraan linjaan kuin mahdollista. Portit eivät saa olla yli metrin päässä toisistaan, eikä niiden välillä saa olla esteitä. Läheisten laitteiden tuottama häiriö saattaa aiheuttaa tiedonsiirtovirheitä. Voit tarkastella tiedonsiirron tilaa Infrared Monitor -apuohjelmalla (Start, Settings ja Control Panel). Tulostaminen infrapunakirjoittimelle Asenna kirjoitin ja määritä se OmniBookin infrapunaporttiin. Sen jälkeen voit tulostaa sovelluksistasi samalla tavoin kuin tulostaisit mille muulle kirjoittimelle tahansa. Varmista, että OmniBookin ja kirjoittimen infrapunaportit ovat suorassa linjassa. Tiedostojen siirtäminen infrapunayhteydellä Kun haluat siirtää tiedostoja, käytä Windows 95:n Direct Cable Connection -toimintoa. Se pitää ensin asentaa. 1. Valitse Control Panelista Add/Remove Programs. 2. Valitse Windows Setup, Communications ja Direct Cable Connection. Tietoja Direct Cable Connectionin käytöstä on Windows 95:n käytönaikaisessa ohjeessa. 4-73

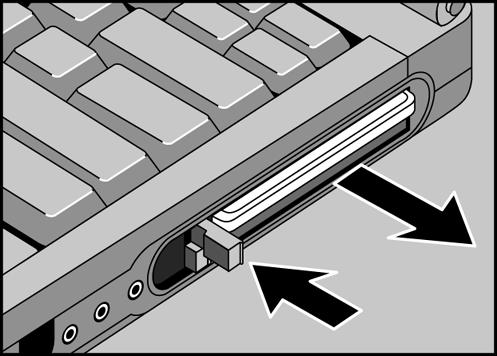

74 Liitännät PC-korttien käyttäminen PC-korttien käyttäminen Tässä jaksossa kuvataan PC-kortin asentaminen ja poistaminen yhteensopivan PC-kortin löytäminen testattujen korttien luettelosta. PC-kortin asentaminen ja poistaminen Huomautus Windows NT ei tue Zoomed Video -toimintoa. Jos käyttöjärjestelmäsi on Windows NT 4.0, varmista, että olet asentanut Card Executiven (lisätietoja on sivulla 4-106). OmniBookissa on PC-korttipaikat tietojen tallentamista ja OmniBookin tietoliikenneominaisuuksien laajentamista varten. OmniBook tukee tavallisia Type I-, Type II- ja Type III -PC-kortteja (PCMCIA ja CardBus). Voit käyttää kahta Type I- tai Type II -korttia tai yhtä Type III -korttia. Molemmat korttipaikat tukevat Zoomed Video -toimintoa, joka mahdollistaa laadukkaat multimediaesitykset. 1. Pitele korttia siten, että sen sen tarrapuoli osoittaa ylöspäin ja liitinreiät osoittavat kohti korttipaikkaa. 2. Liu'uta PC-kortti korttipaikkaan, kunnes sen takareuna on OmniBookin sivun tasalla. 3. Kun haluat poistaa kortin, napsauta tehtäväpalkin PC-kortti-ilmaisinta ja valitse Stop (vain Windows 95). Tämä suojaa tietosi ja välttää ongelmien syntymisen. Voit käynnistää kortin poistamalla sen ja asettamalla sen korttipaikkaan uudelleen. 4. Paina vapautinpainiketta. Kortti tulee ulos. 4-74

75 Liitännät PC-korttien käyttäminen Testattujen PC-korttien luettelo Seuraavien korttien toiminta on testattu OmniBookissa tämän oppaan julkaisuhetkellä. Viimeisimmät tiedot yhteensopivista korteista ovat Web-sivuillamme osoitteessa kohdassa "Accessories". Saat lisätietoja myös ottamalla yhteyttä Hewlett-Packardiin Tietoja tuesta ja palveluista -kirjasessa kuvatulla tavalla. Valmistaja 3COM 3COM 3COM Xircom Xircom Xircom Kortin kuvaus XJ-1336 PC Card Modem 3C589D PC Card 10Mbps LAN 3C575 PC Card 10/100 CardBus LAN CEM56 10/100 Combo 56K PC Card Modem + 10/100 LAN CE3 PC Card 10/100 Ethernet LAN CM56 56K PC Card Modem 4-75

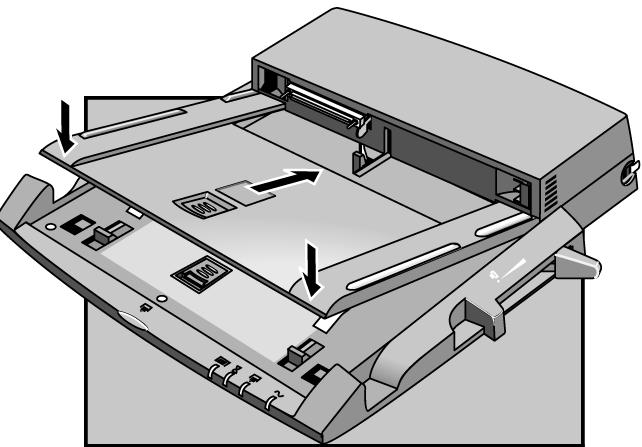

76 Liitännät Telakointituotteiden käyttäminen Telakointituotteiden käyttäminen Telakointituote tarjoaa OmniBookille ulkoisen liitännän, jonka ansiosta voit jättää tuotteen paikalleen, kun otat OmniBookin mukaan työpöydältäsi. Lisälaitteiden irrottamisen ja uudelleenliittämisen sijasta voit telakoida OmniBookin ja purkaa sen telakoinnin. Tässä jaksossa kuvataan telakointialustan asentaminen OmniBookin telakoiminen OmniBookin telakoinnin purkaminen. Lisätietoja telakointituotteiden käyttämisestä on telakointilaitteen mukana toimitetussa User s Guide -käyttöoppaassa. Telakointialustan asentaminen Telakointilaite vaatii alustan, johon OmniBook-mallisi sopii. Asenna tämä alusta ennen OmniBookin liittämistä telakointilaitteeseen. 1. Valitse alusta, johon on merkitty OmniBook Liu'uta alustan takaosa telakointilaitteeseen laitteessa olevan tarran ohjeiden mukaisesti. 3. Paina alustan molempia puolia lujasti alas, kunnes alusta napsahtaa paikalleen. Kun haluat poistaa alustan telakointilaitteesta, vedä salpaa (laitteen etuosan keskellä) itseäsi kohti, kunnes alusta vapautuu. 4-76

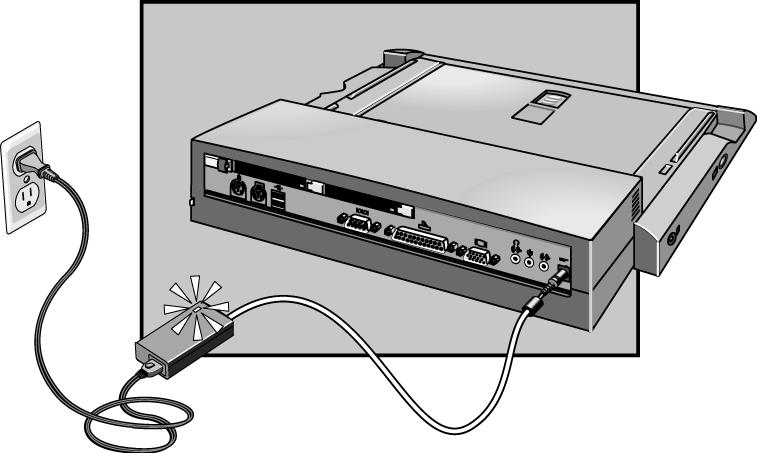

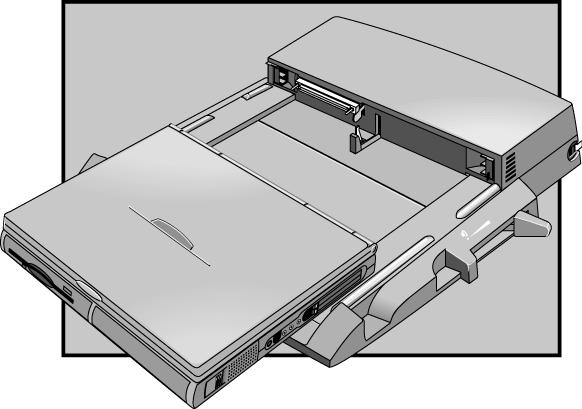

77 Liitännät Telakointituotteiden käyttäminen OmniBookin telakoiminen VAROITUS Käytä vain HP F1454A -muuntajaa (toimitettu tämän telakointilaitteen kanssa yhteensopivien OmniBookien mukana). Muiden muuntajien käyttäminen saattaa vaurioittaa OmniBookia ja johtaa takuun raukeamiseen. Lisätietoja on tuotteen takuulausekkeessa. 1. Jos käyttöjärjestelmäsi on Windows NT, valitse Start ja Shut Down. 2. Liitä virtajohto muuntajaan ja pistorasiaan. Liitä muuntaja telakointilaitteeseen. 3. Aseta OmniBook telakointilaitteen päälle siten, että tietokoneen takaosa osoittaa kohti telakointilaitteen telakointiliitintä. 4-77

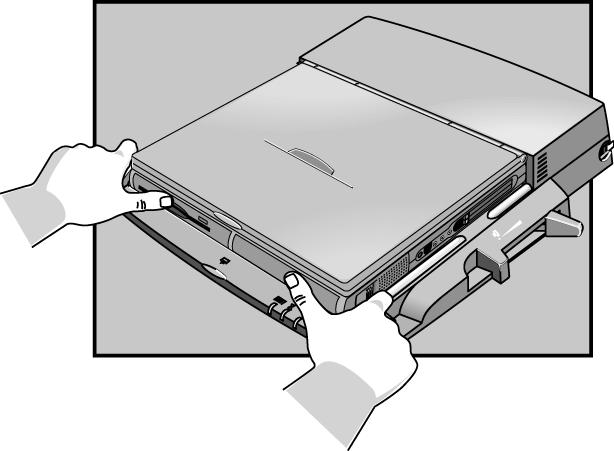

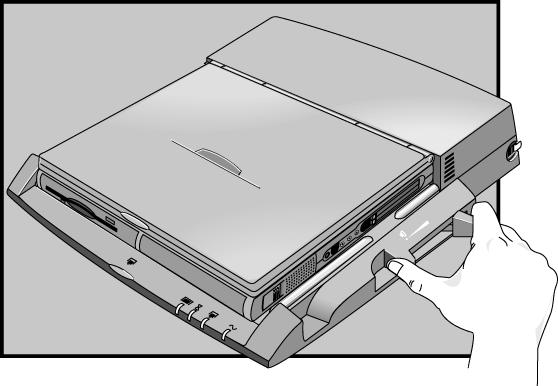

78 Liitännät Telakointituotteiden käyttäminen 4. Aseta sormesi alustan kahvoille seuraavan kuvan mukaisesti. Paina tietokonetta peukaloillasi telakointilaitteeseen, kunnes tietokone liukuu paikalleen. OmniBookin telakoinnin purkaminen 1. Jos käyttöjärjestelmäsi on Windows NT, valitse Start ja Shut Down. 2. Paina telakoinnin purkupainiketta telakointilaitteen etuosassa ja odota, että telakoinnin purkamisen merkkivalo muuttuu vihreäksi. Aseta sitten peukalosi kuvan mukaisesti ja vedä vapautusvipua eteenpäin. 3. Poista OmniBook telakointilaitteesta. 4-78

79 5 OmniBookin laajentaminen 4-79

80 OmniBookin laajentaminen Tässä luvussa kuvataan joitakin OmniBookiin lisättäviä lisälaitteita eli tietokoneen sisään asennettavia osia (ei siis tietokoneen portteihin liitettäviä lisälaitteita). Tässä luvussa kuvataan toimia, joilla voit laajentaa tai päivittää OmniBookin ominaisuuksia. Näitä toimia ovat kiintolevyaseman asentaminen RAM-laajennusmoduulin asentaminen. 4-80

81 OmniBookin laajentaminen Kiintolevyaseman asentaminen Kiintolevyaseman asentaminen Tässä jaksossa kuvataan kiintolevyaseman vaihtaminen kiintolevyaseman kelkan vaihtaminen lepotilaosion luominen uudelle kiintolevyasemalle. Kiintolevyaseman vaihtaminen Tarvitset tähän pienen ristipääruuvimeisselin. 1. Irrota muuntaja, jos se on liitettynä, ja poista akku. 2. Käännä laite ylösalaisin. 3. Irrota kiintolevyn ruuvi kotelon pohjasta. 4. Poista kiintolevyasema kotelosta vetämällä muovisesta kielekkeestä. Tärkeää Jos asennat uuden kiintolevyaseman, sinun pitää luoda asemaan lepotilaosio ennen uuden ohjelmiston asentamista. Lisätietoja tästä on sivulla

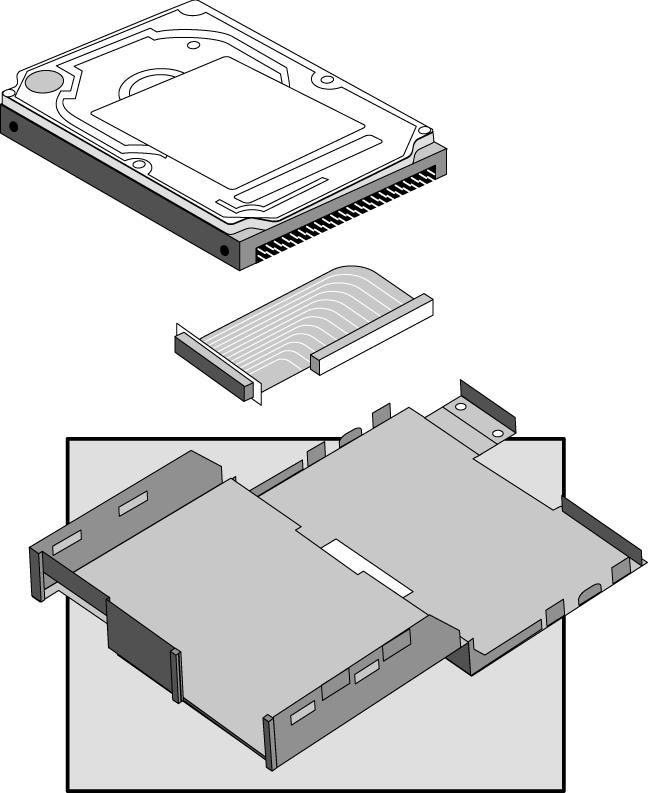

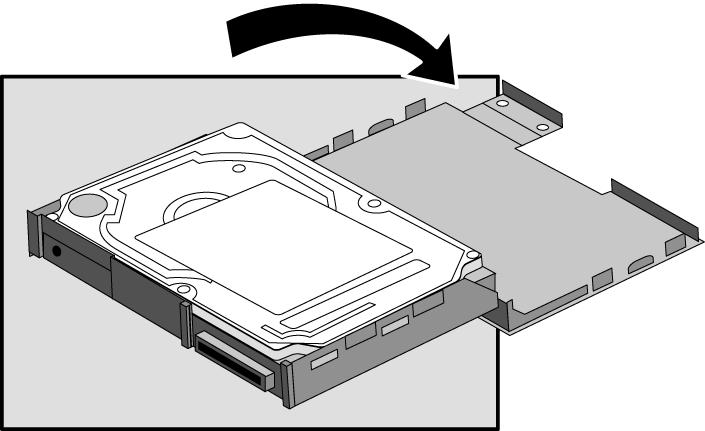

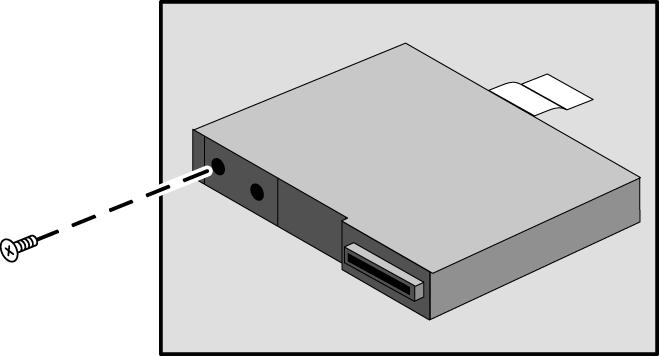

82 OmniBookin laajentaminen Kiintolevyaseman asentaminen Kiintolevyaseman kelkan vaihtaminen Jos asennat uuden kiintolevyaseman, jossa ei ole kantta, voit käyttää vanhan aseman kannen osia. Tarvitset tähän pienen talttapäisen ruuvimeisselin. 1. Poista ruuvi kotelosta ja ota kieleke esiin. Käytä tarvittaessa ruuvitalttaa apuna. 2. Ota kotelon päässä olevat kiinnikkeet esiin ruuvitaltan avulla. Avaa sitten kotelon liitinpuoli. 4-82

83 OmniBookin laajentaminen Kiintolevyaseman asentaminen 3. Nosta ensin liitintä lähimpänä oleva kulma kotelosta ja nosta sitten sekä liitin että kiintolevyasema. 4. Irrota sisäinen liitin ja kaapeli kiintolevyasemasta. 4-83

84 OmniBookin laajentaminen Kiintolevyaseman asentaminen Lepotilaosion (Hibernate) luominen Lepotilaosion luomiseen tarvitaan OmniBook, CD-asema ja OmniBookin ohjelmatuotteen palauttamiseen tarkoitettu CD-levy. 1. Liitä muuntaja OmniBookiin. 2. Aseta CD-asema OmniBookiin. 3. Aseta käynnistettävä ohjelmatuotteen palauttamiseen tarkoitettu CD-levy CDasemaan. 4. Käynnistä tietokone uudelleen, paina ESC-näppäintä kaksi kertaa ja valitse CD- ROM käynnistyslaitteeksi (Boot Device). 5. Palauta OmniBook alkutilaan. Näyttöön tulee DOS Startup -käynnistysvalikko. 6. Valitse vaihtoehto 3: Create Hibernate Partition (erases Hard Disk). 7. Jatka valitsemalla Y. 8. Kun sinulta kysytään Hibernate-osion kokoa, suosittelemme, että luot 160 megatavun osion. Tämä on sama kuin tehdasasetus. Älä keskeytä Hibernate-osion luontia tai irrota muuntajaa, ennen kuin prosessi on päättynyt. 4-84

85 OmniBookin laajentaminen RAM-laajennusmoduulin asentaminen RAM-laajennusmoduulin asentaminen VAROITUS OmniBook-tietokonepiirit ovat erittäin herkkiä staattiselle sähkölle. Staattinen sähkö saattaa vahingoittaa piirejä pysyvästi. Pitele RAM-moduulia vain sen reunoista. Pura staattinen sähkö kehostasi ennen muistimoduulin asentamista koskettamalla OmniBookin takaosan liitinten ympärillä olevaa metallisuojusta. OmniBookissa on muistinlaajennuspaikka, johon voidaan asentaa 3,3 voltin EDO RAM -laajennusmoduuli. Tässä jaksossa kuvataan RAM-laajennusmoduulin asentaminen RAM-laajennusmoduulin poistaminen. 4-85

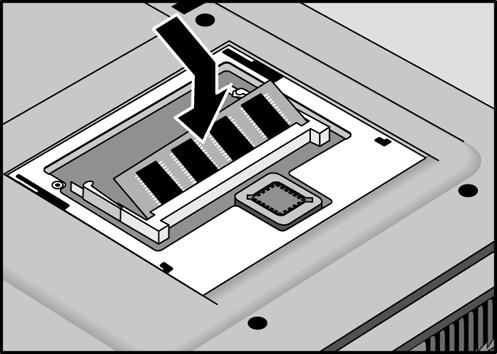

86 OmniBookin laajentaminen RAM-laajennusmoduulin asentaminen RAM-laajennusmoduulin asentaminen OmniBook-tietokonepiirit ovat erittäin herkkiä staattiselle sähkölle. Staattinen sähkö saattaa vahingoittaa piirejä pysyvästi. Lue ennen aloittamista sivulla 4-85 oleva varoitus RAM-laajennusmoduulien käsittelemisestä. 1. Sulje OmniBook Start-valikon avulla. 2. Irrota muuntaja, jos se on liitettynä, ja poista akku. (Poista toinen akku, jos se on asennettu.) 3. Käännä laite ylösalaisin, irrota RAM-muistipaikkojen kannessa olevat kaksi ruuvia ja poista kansi. 4. Aseta RAM-kortti liittimeen noin 30 asteen kulmassa, kunnes kortti on kokonaan liittimessä. Paina molemmilta puolilta, kunnes molemmat kiinnikkeet napsahtavat paikoilleen. 4-86

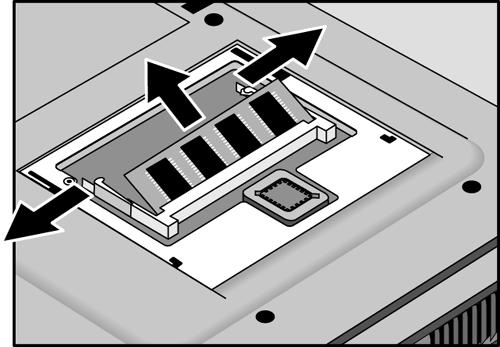

87 OmniBookin laajentaminen RAM-laajennusmoduulin asentaminen RAM-laajennusmoduulin poistaminen OmniBook-tietokonepiirit ovat erittäin herkkiä staattiselle sähkölle. Staattinen sähkö saattaa vahingoittaa piirejä pysyvästi. Lue ennen aloittamista sivulla 4-85 oleva varoitus RAM-laajennusmoduulien käsittelemisestä. 1. Sulje OmniBook Start-valikon avulla. 2. Irrota muuntaja, jos se on liitettynä, ja poista akku. (Poista toinen akku, jos se on asennettu.) 3. Käännä laite ylösalaisin, irrota RAM-muistipaikkojen kannessa olevat kaksi ruuvia ja poista kansi. 4. Vapauta RAM-kortin sivuilla olevat kiinnikkeet niin, että kortin vapaa reuna ponnahtaa ylös. 5. Vedä kortti vastakkeesta. 6. Aseta kansi takaisin paikalleen. 7. Aseta akku OmniBookiin. 4-87

88

89 6 Ohjelmatuotteen palauttamiseen tarkoitetun CDlevyn käyttäminen 4-89

90 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Voit käyttää OmniBookin ohjelmatuotteen palauttamiseen tarkoitettua CD-levyä alkuperäisen OmniBook-asennuksen palauttamiseen tai voit käyttää sitä HP:n omien ohjelmien asentamiseen johonkin muuhun käyttöjärjestelmään. Tällä CD-levyllä on OmniBook-ajurit käyttöjärjestelmän määrittämistä varten. Ajurit Windows 95-, Windows NT 4.0- ja Windows for Workgroups -käyttöjärjestelmille sijaitsevat seuraavissa hakemistoissa: ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistossa \Omnibook\Drivers OmniBookin kiintolevyn hakemistossa C:\Omnibook\Drivers OmniBookin Web-sivuilla osoitteessa Näiltä sivuilta löydät ohjelmistoajureiden uusimmat päivitykset. Ohjelmatuotteen palauttamiseen tarkoitettu CD-levy sisältää seuraavaa: Hakemisto README.TXT-tiedosto Sisältö Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttöohjeet. RECOVER\ ENC Salakielelle muunnettu vedos, joko Windows 95 tai Windows NT 4.0. BOOTDISK Tiedostot käynnistyslevykkeen (kuten apuohjelmalevykkeen) luomiseen. FILE.CHK Tarkistussummaluettelo. Tällä vahvistetaan asennuksen onnistuminen. OMNIBOOK\ HPUTILS DRIVERS MANUALS Tämän avulla voit asentaa käytönaikaisen User s Handbook -oppaan tai kopioida OmniBook Notes- ja Support-tiedostot kiintolevyn \OmniBook-hakemistoon. Tämän avulla voit asentaa ääni-, näyttö-, infrapuna- ja PC-korttiajurit (PCMCIA) Windows NT 4.0-, Windows 95- ja Windows for Workgroups -käyttöjärjestelmiin. Etsi käyttämääsi käyttöjärjestelmään sopiva ajuri. Kunkin ajurin mukana toimitetaan README-tiedosto, joka sisältää ohjeita. Käytä tätä hakemistoa, jos haluat tarkastella käytönaikaista User s Handbook -opasta CD-levyltä. Älä käytä tätä hakemistoa oppaan asentamiseen. 4-90

91 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Tehdasasennuksen palauttaminen Tehdasasennuksen palauttaminen Jos olet poistanut tai kadottanut OmniBookin tiedostoja eikä järjestelmä toimi oikein, saatat joutua palauttamaan alkuperäisen tehdasasennuksen. Tässä jaksossa kuvataan OmniBookin Windows 95 -tehdasasennuksen palauttaminen OmniBookin Windows NT 4.0 -tehdasasennuksen palauttaminen. 4-91

92 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Tehdasasennuksen palauttaminen Windows 95:n tehdasasennuksen palauttaminen Seuraavassa kerrotaan, miten OmniBookin mukana toimitettu alkuperäinen Windows 95 -käyttöjärjestelmä palautetaan. Vaatimukset Vihje OmniBook 4100 OmniBook 4100:n ohjelmatuotteen palauttamiseen tarkoitettu CD-levy. Tämä toimi alustaa kiintolevyaseman. Kun kiintolevyasema on alustettu, sovellukset on asennetteva uudelleen. Kiintolevyaseman alustaminen uudelleen poistaa kaikki levyllä olevat tiedot. Mikäli mahdollista, ota säästettävistä tiedostoista varmuuskopiot ennen Windows 95:n uudelleenasentamista. 1. Sulje OmniBook ja aseta CD-asema moduulipaikkaan. 2. Liitä muuntaja ja käynnistä OmniBook. 3. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 4. Valitse Boot-valikosta ensimmäiseksi käynnistyslaitteeksi CD-ROM. (Tämän toimen suorittamisen jälkeen käynnistysjärjestys kannattaa muuttaa niin, että Diskette Drive on ensimmäinen käynnistyslaite.) 5. Aseta ohjelmatuotteen palauttamiseen tarkoitettu CD-levy CD-asemaan. 6. Paina F10. Tallenna asetukset ja poistu BIOS Setup -apuohjelmasta valitsemalla Yes. 7. Kun valikko tulee näyttöön, valitse "Recover Windows 95". 8. Poista kiintolevyn tiedot painamalla Y, kun sinua kehotetaan tekemään niin. 9. Valitse tiedostojärjestelmä (FAT16 tai FAT32), kun sinua kehotetaan tekemään niin. Oletustiedostojärjestelmä on FAT32. Kun kiintolevy on tyhjennetty ja osioitu, OmniBook käynnistyy uudelleen ja tiedostojen kopiointi ohjelmatuotteen palauttamiseen tarkoitetulta CD-levyltä alkaa. Palautusprosessi saattaa kestää jopa tunnin. Älä keskeytä palautusta tai irrota muuntajaa, ennen kuin palautus on suoritettu. 4-92

93 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Tehdasasennuksen palauttaminen Windows NT:n tehdasasennuksen palauttaminen Seuraavassa kuvataan, miten OmniBookin mukana toimitettu Windows NT 4.0:n tehdasasennus palautetaan ohjelmatuotteen palautukseen tarkoitetun CD-levyn avulla. Vaatimukset Vihje OmniBook 4100 OmniBook 4100:n ohjelmatuotteen palauttamiseen tarkoitettu CD-levy. Tämä toimi alustaa kiintolevyaseman. Tee säästettävistä tiedostoista varmuuskopiot ennen Windows NT 4.0:n asentamista. 1. Sulje OmniBook ja aseta CD-asema moduulipaikkaan. 2. Liitä muuntaja ja käynnistä OmniBook. 3. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 4. Valitse Boot-valikosta ensimmäiseksi käynnistyslaitteeksi CD-ROM. (Tämän toimen suorittamisen jälkeen käynnistysjärjestys kannattaa muuttaa niin, että Diskette Drive on ensimmäinen käynnistyslaite.) 5. Aseta ohjelmatuotteen palauttamiseen tarkoitettu CD-levy CD-asemaan. 6. Paina F10. Tallenna asetukset ja poistu BIOS Setup -apuohjelmasta valitsemalla Yes. 7. Kun valikko tulee näyttöön, valitse "Recover Windows NT". 8. Poista kiintolevyn tiedot painamalla Y, kun sinua kehotetaan tekemään niin. Kun kiintolevy on tyhjennetty ja osioitu, OmniBook käynnistyy uudelleen ja tiedostojen kopiointi ohjelmatuotteen palauttamiseen tarkoitetulta CD-levyltä alkaa. Palautusprosessi saattaa kestää jopa tunnin. Älä keskeytä palautusta tai irrota muuntajaa, ennen kuin palautus on suoritettu. 4-93

94 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows 95:n myyntiversion asentaminen Windows 95:n myyntiversion asentaminen Jos asennat Windows 95:n myyntiversion, sinun pitää asentaa itse näyttö-, ääni-, PCkortti- ja infrapuna-ajurit. Tässä jaksossa kuvataan Windows 95:n myyntiversion asentaminen Windows 95:n myyntiversion näyttötuen asentaminen Windows 95:n myyntiversion äänituen asentaminen Windows 95:n myyntiversion PC-korttituen asentaminen Windows 95:n myyntiversion infrapunatuen asentaminen. Windows 95:n myyntiversion asentaminen Vaatimukset OmniBook 4100 Windows 95 -CD-levy OmniBook ajurit Windows 95 -käyttöjärjestelmälle Sijainti: OmniBookin kiintolevyasemalla ja ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistossa \Omnibook\Drivers\Win95 1. Sulje OmniBook. 2. Aseta CD-asema moduulipaikkaan. 3. Liitä muuntaja ja käynnistä OmniBook. 4. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 5. Aseta ohjelmatuotteen palauttamiseen tarkoitettu CD-levy CD-asemaan. 6. Valitse Boot-valikosta ensimmäiseksi käynnistyslaitteeksi CD-ROM. (Tämän toimen suorittamisen jälkeen käynnistysjärjestys kannattaa muuttaa niin, että Diskette Drive on ensimmäinen käynnistyslaite.) 7. Valitse valikosta Windows 95:n Startup-valikosta Create Hibernation Partition ja jatka valitsemalla Y. 8. Kirjoita kehotteeseen FDISK. 4-94

95 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows 95:n myyntiversion asentaminen 9. Älä ota suurten asemien tukea käyttöön. Jatka painamalla Enter. 10. Luo Primary- ja Extended DOS -osiot. Tarvitset Primary-osiolle vähintään 300 megatavua tilaa. 11. Tee C-asemasta aktiivinen osio. 12. Valitse Windowsin Startup-valikosta Exit to MS-DOS. 13. Kirjoita A:-kehotteeseen Format C: ja SYS C: 14. Luo hakemisto C:\Windows\Options\Cabs antamalla seuraavat käskyt: Mkdir C:\Windows Mkdir C:\Windows\Options Mkdir C:\Windows\Options\Cabs 15. Aseta Windows 95 -CD-levy CD-asemaan. 16. Kopioi Windows 95 -asennustiedostot kiintolevylle antamalla seuraavat käskyt: C: Copy G:\Win95\*.* C:\Windows\Options\Cabs 17. Aloita asennus antamalla käsky: C:\Windows\Options\Cabs\Setup 18. Aloita järjestelmän perustarkistus painamalla Enter. 19. Kun näyttöön tulee seuraava virheilmoitus, jatka painamalla ESC: This version of Microsoft Scandisk will work only with MS-DOS version 5.0 and later. Setup found a compressed volume or a disk-cache utility on your computer. Quit setup and check your compressed volume with your disk compression software or remove the disk cache utility. Then run setup again or choose Esc to continue with setup. 20. Hyväksy lisenssisopimus valitsemalla Yes. 21. Valitse Other Directory ja Next, kun sitä kehotetaan. Syötä poluksi C:\Windows ja valitse Next. Jatka asennusta määritettyyn hakemistoon valitsemalla Yes. 22. Valitse Setup Options -näytöstä Portable ja valitse Next. 23. Kirjoita tarvittavat tiedot User Information -kohtaan ja valitse Next. 24. Kirjoita tuotteen tunnistusmerkkijono Product Identification Number -kohtaan ja valitse Next. Tuotteen tunnistusmerkkijono löytyy Windows 95:n myyntiversion mukana toimitetusta Certificate of Authenticity -aitoustodistuksesta. 25. Älä etsi tai tunnista Network-, Sound-, MIDI- tai Video Capture Card -laitteita. Valitse Next. 4-95

96 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows 95:n myyntiversion asentaminen 26. Noudata kehotteita, kunnes asennus on valmis. Käynnistä OmniBook sitten uudelleen. 27. Kopioi tiedostot OmniBook 4100:n ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistosta D:\Omnibook hakemistoon C:\Omnibook. Windows 95:n myyntiversion näyttötuen asentaminen Jos olet asentanut Windows 95:n myyntiversion, sinun pitää asentaa näyttötuki. Voit asentaa ajurin OmniBookin kiintolevyltä tai ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistosta \Omnibook\Drivers\Win95\Video. 1. Kaksoisnapsauta Control Panel -ikkunassa Display ja valitse Settings. 2. Valitse Change Display Type. 3. Valitse Adapter Type -kohdassa Change. 4. Valitse Have Disk. 5. Syötä näyttöajureiden hakemisto ja valitse OK. Saatat joutua määrittämään hakemiston Disk1. 6. Valitse NeoMagic Magic Graph 128XD valitsemalla OK. Jos sinua pyydetään antamaan toinen levy, määritä hakemisto Disk2. 7. Valitse Monitor Type -kohdassa Change. 8. Valitse Laptop Display Panel (1024x768). Valitse sitten OK. 9. Valitse Close kahdesti. Käynnistä tietokone uudelleen valitsemalla Yes. 10. Kun tietokone on käynnistynyt uudelleen, avaa Display Properties -ikkuna ja valitse Settings. 11. Valitse Desktop Area -asetukseksi 1024 by Valitse True Color tarvittaessa. 13. Valitse Display Properties -ikkunassa Close. Käynnistä tietokone heti uudelleen valitsemalla Yes. 4-96

97 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows 95:n myyntiversion asentaminen Windows 95:n myyntiversion äänituen asentaminen Jos olet asentanut Windows 95:n myyntiversion, sinun pitää asentaa äänituki. Voit asentaa ajurin OmniBookin kiintolevyltä tai ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistosta \Omnibook\Drivers\Win95\Audio. 1. Kaksoisnapsauta Control Panel -ikkunassa System ja valitse Device Manager. 2. Avaa Sound, video and game controllers -kohdasta MS Windows Sound System Compatible device ja varmista, että seuraavat resurssit näkyvät Resourcevälilehdellä: Direct Memory Access 01 Direct Memory Access 00 Interrupt Request 05 Input/Output Range Input/Output Range B Input/Output Range F 3. Valitse Driver ja Change Driver. 4. Valitse Have Disk. 5. Siirry ääniajureiden hakemistoon ja valitse OK. 6. Hyväksy Crystal PnP Audio System CODEC valitsemalla OK. 7. Sulje Unknown Device Properties -ikkuna valitsemalla OK. 8. Kun sinua kehotetaan sulkemaan järjestelmä, valitse No. 9. Valitse Other devices -kohdassa Unknown device. 10. Napsauta Driver-välilehteä ja valitse Change Driver. 11. Valitse Other detected devices ja valitse OK. 12. Hyväksy Crystal PnP Audio System Control Registers valitsemalla OK. 13. Sulje Unknown Device Properties -ikkuna valitsemalla OK. 14. Sulje ja käynnistä Windows 95 uudelleen valitsemalla Yes. 4-97

98 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows 95:n myyntiversion asentaminen Windows 95:n myyntiversion PC-korttituen asentaminen Jos olet asentanut Windows 95:n myyntiversion, sinun pitää asentaa PC-korttituki. 1. Kaksoisnapsauta Control Panel -ikkunassa System. 2. Valitse Device Manager. 3. Kaksoisnapsauta PCMCIA Socket -kohdassa laitetta, jonka kohdalla on punainen X-merkki. 4. Ota laite käyttöön nykyisessä profiilissa, jonka nimi on Original Configuration (Current), valitsemalla Properties-sivun General-kohdassa Device Usage. 5. Valitse OK. 6. PCMCIA Installation Wizard käynnistyy. 7. Noudata näyttöön tulevia ohjeita. Windows 95:n myyntiversion infrapunatuen asentaminen Jos olet asentanut Windows 95:n myyntiversion, sinun pitää asentaa infrapunatuki. Voit asentaa ajurit OmniBookin kiintolevyltä tai ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistoista \Omnibook\Drivers\Win95\Irda ja \Omnibook\Drivers\Win95\Fastir. 1. Siirry infrapuna-ajureiden hakemistoon (\Omnibook\Drivers\Win95\Irda) ja kopioi INF-tiedostot hakemistoon C:\Windows\Inf: 2. Kun sinua kehotetaan vahvistamaan vanhojen tiedostojen korvaaminen, valitse Yes. 3. Käynnistä OmniBook uudelleen. 4. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 5. Siirry System Devices -valikkoon. 6. Aseta Infrared Port -asetukseksi Enabled. 7. Aseta Mode-asetukseksi FIR. 4-98

99 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows 95:n myyntiversion asentaminen 8. Määritä Base I/O -osoitteeksi 2F8 IRQ3 tai 3F8 IRQ4. 9. Määritä DMA Channel -asetukseksi DMA 3 tarvittaessa. 10. Poista Parallel Port käytöstä. 11. Tallenna tiedot ja poistu BIOS Setup -apuohjelmasta. 12. Valitse laitteen valmistajan toimittama ajurilevyke. Valitse sitten OK. 13. Siirry infrapuna-ajureiden hakemistoon (OmniBook\Drivers\Win95\Fastir) ja valitse OK. 14. Siirry hakemistoon \Omnibook\Drivers\Win95\Irda ja käynnistä SETUP-ohjelma. 15. Käynnistä Add Infrared Device Wizard valitsemalla Next. 16. Hyväksy kannettavan tietokoneen sisäinen infrapunaportti valitsemalla Next. 17. Valitse SMC IrCC (Fast Infrared) Hardware and Driver ja valitse Next. 18. Hyväksy oletusportit (COM4 ja LPT3) valitsemalla Next. 19. Valitse Finish. 20. Käynnistä Windows Explorer. 21. Valitse View-valikosta Options. 22. Valitse Show all files ja poista valinta kohdasta Hide MS-DOS file extensions for file types that are registered. Valitse sitten OK. 23. Napsauta \Omnibook\Drivers\Win95\Fastir-hakemiston tiedostoa SMCIRLAP.INF. 24. Valitse Install. 25. Jos tiedoston SMCIRLAP.INF sijaintia kysytään, kirjoita \Omnibook\Drivers\Win95\Fastir ja valitse OK. 26. Sulje Windows 95 ja käynnistä se uudelleen. 4-99

100 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows NT 4.0:n myyntiversion asentaminen Windows NT 4.0:n myyntiversion asentaminen Jos asennat Windows NT 4.0:n myyntiversion, sinun pitää asentaa itse näyttö-, ääni-, APM (Advanced Power Management)- ja Card Executive -ajurit. Tässä jaksossa kuvataan Windows NT 4.0:n myyntiversion asentaminen Service Pack 3:n asentaminen Windows NT 4.0 -käyttöjärjestelmään Windows NT 4.0:n myyntiversion näyttötuen asentaminen Windows NT 4.0:n myyntiversion äänituen asentaminen Phoenix Advanced Power Management for Windows NT 4.0:n asentaminen Phoenix Card Executive 2.x:n asentaminen Windows NT 4.0:n myyntiversioon

101 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows NT 4.0:n myyntiversion asentaminen Windows NT 4.0:n myyntiversion asentaminen Jos aiot asentaa Windows NT:n verkkokäytön, asenna se vasta Windows NT:n koko asennuksen jälkeen. Noudata sovellushuomautuksen ohjeita käyttämäsi verkkokortin osalta. Löydät ne Web-sivuilta osoitteesta Vaatimukset OmniBook 4100, jossa sisäinen CD-asema 32 megatavua muistia (64:ää megatavua suositellaan) OmniBookin Ohjelmatuotteen palauttamiseen tarkoitettu CD-levy Windows NT Workstationin myyntiversion CD-asennuslevy 1. Sulje OmniBook ja aseta CD-asema moduulipaikkaan. 2. Liitä muuntaja ja käynnistä OmniBook. 3. Kun näyttöön tulee HP-logo, käynnistä BIOS Setup -apuohjelma painamalla F2. 4. Valitse Boot-valikosta ensimmäiseksi käynnistyslaitteeksi CD-ROM. (Tämän toimen suorittamisen jälkeen käynnistysjärjestys kannattaa muuttaa niin, että Diskette Drive on ensimmäinen käynnistyslaite.) 5. Aseta ohjelmatuotteen palauttamiseen tarkoitettu CD-levy CD-asemaan. 6. Paina F10. Tallenna asetukset ja sulje BIOS Setup painamalla ENTER. 7. Valitse Create Hibernate Partition, kun sinua kehotetaan tekemään niin. 8. Tyhjennä kiintolevyn tiedot ja luo lepotilaosio valitsemalla Y. 9. Valitse tehtaan asettama oletuskoko valitsemalla Y, kun sinua kehotetaan tekemään niin. Oletuskoko on 160 megatavua. 10. Kun toimenpide on valmis, poista ohjelmatuotteen palauttamiseen tarkoitettu CDlevy ja aseta Windows NT Workstation -CD-levy CD-asemaan. 11. Käynnistä OmniBook uudelleen painamalla CTRL+ALT+DEL. 12. Noudata näyttöön tulevia ohjeita. Valitse ohjelman oletusasetukset, jos tässä ohjeessa ei toisin mainita

102 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows NT 4.0:n myyntiversion asentaminen Tärkeää Kun valitset tiedostojärjestelmää, katso yksityiskohtaiset tiedot FAT- ja NTFStiedostojärjestelmistä Windows NT Resource Kit -paketista. 13. Valitse No, Do Not Create An Emergency Repair Disk, kun sinua kehotetaan tekemään niin. Valitse sitten Next. Tämä levyke kannattaa luoda, kun asennus on päättynyt ja ajurit sekä muut sovellukset on asennettu. 14. Valitse Do Not Connect The Computer To A Network At This Time, kun sinua kehotetaan tekemään niin. Valitse sitten Next. Muodosta yhteys verkkoon, kun alustus on valmis. 15. Jatka noudattamalla Windows NT:n asennuksen ohjeita. Service Pack 3:n asentaminen Windows NT 4.0:n myyntiversioon Jos olet asentanut Windows Nt 4.0:n myyntiversion, sinun pitää asentaa Service Pack 3. Se sijaitsee ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistossa \NT4_SP3. 1. Liitä muuntaja ja kytke virta OmniBookiin. 2. Valitse Start-valikosta Run. 3. Käynnistä CD-levyn tiedosto \NT4_SP3\i386\UPDATE, esimerkiksi D:\NT4_SP3\i386\Update

103 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows NT 4.0:n myyntiversion asentaminen Windows NT 4.0:n myyntiversion näyttötuen asentaminen Jos olet asentanut Windows NT 4.0:n myyntiversion, sinun pitää asentaa näyttötuki. Ajuri sijaitsee ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistossa \Omnibook\Drivers\Nt40\Video. 1. Aseta ohjelmatuotteen palauttamiseen tarkoitettu CD-levy CD-asemaan. 2. Kaksoisnapsauta Control Panel -ikkunassa Display ja valitse Settings. 3. Valitse Display Type ja Change. 4. Valitse Change Display -ikkunassa Have Disk. 5. Kirjoita CD-aseman kirjain ja \Omnibook\Drivers\Nt40\Video. Valitse sitten OK. Esimerkki: D:\Omnibook\Drivers\Nt40\Video 6. Valitse NeoMagic Magic Graph 128XD ja valitse OK. 7. Jatka valitsemalla Yes. 8. Hyväksy ajurin oikea asennus valitsemalla OK. 9. Valitse Display Type -ikkunassa Close. (Uusi ajuri ei ole käytössä, ennen kuin Windows NT on käynnistetty uudelleen.) 10. Valitse Display Properties -ikkunassa Close. 11. Käynnistä tietokone uudelleen valitsemalla Yes (jos sinun täytyy asentaa muita osia, älä käynnistä tietokonetta uudelleen nyt). 12. Kun Windows NT käynnistyy uudelleen, näyttöön tulee ilmoitus uuden grafiikkaajurin asennuksesta. Kun näet tämän ilmoituksen, valitse OK. 13. Valitse seuraava erotuskyky, Test ja OK: 1024x Jos grafiikka näkyy oikein, valitse Yes. Jos grafiikka ei näy oikein, valitse No ja muuta asetusta. 15. Valitse OK

104 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows NT 4.0:n myyntiversion asentaminen Windows NT 4.0:n myyntiversion äänituen asentaminen Jos olet asentanut Windows NT 4.0:n myyntiversion, sinun pitää asentaa äänituki. Ajuri sijaitsee ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistossa \Omnibook\Drivers\Nt40\Audio. 1. Aseta ohjelmatuotteen palauttamiseen tarkoitettu CD-levy CD-asemaan. 2. Kaksoisnapsauta Control Panel -ikkunassa Multimedia ja valitse Devices. 3. Valitse Audio Devices ja Add. 4. Valitse Unlisted tai Updated Driver. Valitse sitten OK. 5. Kirjoita CD-aseman kirjain ja \Omnibook\Drivers\Nt40\Audio. Valitse sitten OK. Esimerkki: D:\Omnibook\Drivers\Nt40\Audio. 6. Kun sinua kehotetaan asentamaan CrystalWare Audio Driver -ääniajuri, valitse OK. 7. Jos ajurin löytämisestä ilmoitetaan, asenna uusi ajuri valitsemalla New. 8. Sulje CrystalWare Audio Driver -ikkuna valitsemalla OK. 9. Aktivoi ääniajuri käynnistämällä Windows NT uudelleen, kun sinua kehotetaan tekemään niin. (Jos aiot asentaa muita osia, älä käynnistä käyttöjärjestelmää uudelleen nyt.) 4-104

105 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows NT 4.0:n myyntiversion asentaminen Windows NT 4.0:n myyntiversion APM:n asentaminen Sinun tulee asentaa Advanced Power Management for Windows NT 4.0 riippumatta siitä, onko käytössäsi myyntiversio vai tehdasasennus. Ajuri sijaitsee ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistossa \Omnibook\Drivers\Nt40\Apm. Phoenix APM 2.0 lisää seuraavat ominaisuudet OmniBookiin: pidennetty akun käyttöikä Windows NT 4.0 -käyttöjärjestelmässä PC-kortin virrankäytön hallinta helppo hallittavuus sekä virta-asetusten ja virran tilan tarkkailu. Windows NT 4.0:n myyntiversio 1. Aseta ohjelmatuotteen palauttamiseen tarkoitettu CD-levy CD-asemaan. 2. Valitse Start-valikosta Run. 3. Käynnistä CD-levyn tiedosto \Omnibook\Drivers\Nt40\Apm\Setup.exe. Esimerkki: D:\Omnibook\Drivers\Nt40\Apm\Setup.exe 4. Aloita asennus napsauttamalla APM-painiketta. 5. Noudata näyttöön tulevia asennusohjeita. Windows NT 4.0:n tehdasasennus 1. Valitse Start, Programs, OmniBook, Phoenix Advanced Power Management ja Setup. 2. Noudata näyttöön tulevia asennusohjeita. Voit ladata Phoenix APM -ohjeet seuraavasta Web-osoitteesta:

106 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen Windows NT 4.0:n myyntiversion asentaminen Card Executive 2.x:n asentaminen Windows NT 4.0:n myyntiversioon Jotta voisit hyödyntää Card Executiven PCMCIA-verkkokorttien Plug and Play -toimintoa, sinun tulee asentaa Card Executive ennen Windows NT:n verkkotoimintoja. Ajuri sijaitsee ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn hakemistossa \Omnibook\Drivers\Nt40\Pccard. Card Executive lisää seuraavat ominaisuudet OmniBookiin: PC-korttien Plug and Play tavallisia Windows NT -ajureita käytettäessä tuettujen PC-verkkokorttien Plug and Play PC-korttien automaattinen määritys niin, että kehittynyttä Wizard (ohjattu asennus) -tekniikkaa käytetään järjestelmäresurssien määrittämiseen Suspend- ja Resume-toiminnot sekä PC-korttien yksinkertaistettu hallinta integroituna Phoenix Card Executiveen. 1. Aseta ohjelmatuotteen palauttamiseen tarkoitettu CD-levy CD-asemaan. 2. Valitse Start-valikosta Run. 3. Käynnistä CD-levyn tiedosto \Omnibook\Drivers\Nt40\Pccard\Setup.exe. Esimerkki: D:\Omnibook\Drivers\Nt40\Pccard\Setup.exe 4. Aloita asennus valitsemalla painike. 5. Valitse OK. 6. Valitse Restart Now. 7. Suorita PC Card Diagnostics uudelleenkäynnistyksen jälkeen valitsemalla Next. 8. Käynnistä Diagnostics valitsemalla Next. 9. Käynnistä käyttöjärjestelmä uudelleen valitsemalla Finish. PC-korttikuvake tulee näkyviin tehtäväpalkkiin. Voit ladata Phoenix Card Executive -ohjeet seuraavasta Web-osoitteesta:

107 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen OmniBook-tiedostojen palauttaminen OmniBook-tiedostojen palauttaminen Tässä jaksossa kuvataan OmniBookin käytönaikaisen User s Handbook -oppaan asentaminen vioittuneen ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn tai kiintolevyn korvaaminen OmniBookin BIOSin päivittäminen. Käytönaikaisen User s Handbook -oppaan asentaminen Voit asentaa käytönaikaisen User s Handbook -oppaan ohjelmatuotteen palauttamiseen tarkoitetulta CD-levyltä. Tämä asentaa myös OmniBook Notes- ja Support-tiedostot kiintolevyllesi. 1. Liitä muuntaja OmniBookiin. 2. Asenna CD-asema OmniBookiin. 3. Aseta ohjelmatuotteen palauttamiseen tarkoitettu CD-levy CD-asemaan. 4. Kaksoisnapsauta CD-levyn hakemiston \OmniBook\Hputils\Disk1 tiedostoa SETUP.EXE. OmniBook Application Software Setup -näyttö tulee esiin. 5. Valitse Next. 6. Valitse OmniBook Online Documentation. 7. Valitse Install Now. Vioittuneen ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn korvaaminen Jos kadotat ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn tai se vioittuu, saat uuden levyn viemällä OmniBookin ja Certificate of Authenticity -aitoustodistuksen HP:n huoltokeskukseen. Jos hankit levyn postitse, sinun täytyy liittää mukaan kopio Certificate of Authenticity -aitoustodistuksesta yhdessä maksun kanssa

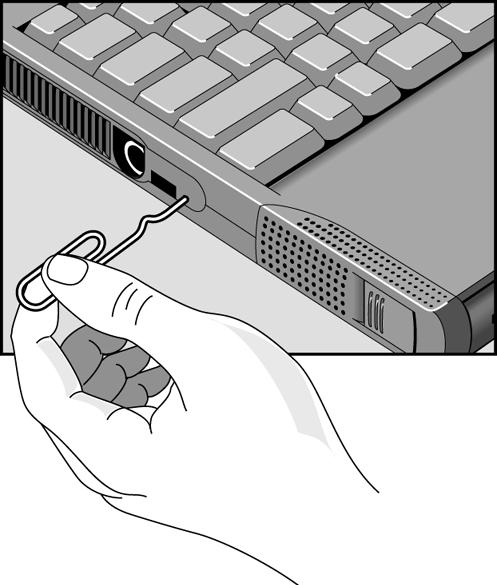

108 Ohjelmatuotteen palauttamiseen tarkoitetun CD-levyn käyttäminen OmniBook-tiedostojen palauttaminen OmniBookin BIOSin päivittäminen Hewlett-Packard voi parantaa OmniBookin ominaisuuksia päivittämällä sen BIOSin. Päivitykset ovat saatavana HP:n sähköisistä tukipalveluista. VAROITUS Koska BIOS-päivitys korvaa aikaisemman version, näiden ohjeiden täydellinen noudattaminen on erittäin tärkeää. Muutoin OmniBook saattaa vahingoittua. BIOS-päivitys nollaa BIOS Setup -apuohjelman määritykset PC:n tunnusmerkkijonoa ja salasanaa lukuun ottamatta. 1. Sulje OmniBook Start-valikon avulla. 2. Liitä muuntaja OmniBookiin. 3. Poista PC-kortit, jos niitä on asennettuna. 4. Aseta BIOS Update -päivityslevyke levykeasemaan. 5. Paina sinistä virtapainiketta. 6. Valitse haluamasi kieli, kun sinua pyydetään tekemään niin. 7. Paina C, kun sinua pyydetään tekemään niin. Tämä aloittaa prosessin, jonka suorittaminen kestää noin minuutin. 8. Paina järjestelmän sammutusaukkoa suoristetun paperiliittimen päällä, kun sinua kehotetaan tekemään niin. Tämä käynnistää päivitysprosessin. Älä keskeytä päivitysprosessia
