1 MAALÄMPÖPUMPPU OPAS Tämä opas ei ole täydellinen opas asennukseen ja käyttöön. Tarkempaa tietoa löytyy NIBE lämpöpumppujen ja niiden lisävarusteiden asennus ja käyttöohjeista. NIBE MLP-OPAS

2 Maalämpöpumpun mitoitus NIBE lämpöpumppujen mitoituksessa pyritään aina mahdollisimman pieneen kokonaisenergiankulutukseen. Vaihtelevalla lauhdutuksella ja osatehomitoituksella em. tavoitteet saavutetaan helpoiten, mutta NIBE maalämpöpumput voidaan mitoittaa myös täysteholle asiakkaan niin halutessa. Jos rakennuksen maksimilämmitystehontarve on tiedossa, valitaan lämpöpumppu joka kattaa tehontarpeesta 70% (68 % %). Energiantarpeesta tämä vastaa n %. Lopullinen mitoitus tehdään aina VPDIM mitoitusohjelmalla. Pientalojen maalämpöpumput Malli NIBE F1226 NIBE F1245 NIBE F1145 Nimellisteho, kw Pehmokäynnistys Lämminvesivaraaja, l 6, 8 ja 11 Kyllä 180 5, 6, 8, 10 ja 12 Kyllä 180 6, 8, 10, 12, 15 ja 17 Kyllä - Sähkövastuksen tehoportaat, kw 2, 4, 6 ja 9 2, 4, 6 ja 9 2, 4, 6 ja 9 Leveys, mm Syvyys, mm Korkeus, mm Näyttö USB-liitäntä Mustavalkoinen Kyllä Väri Kyllä Väri Kyllä Lämpöpiirien ohjaus 1 4 ECS 40/41* 4 ECS 40/41* Menoveden lämpötila kompressorilla 63 C 65 C 65 C Lomaohjelma LV aikaohjelmat - - Kyllä Kyllä Kyllä Kyllä Keruupumppu Lämpöjohtopumppu 3-nopeus 3-nopeus Kierrosnopeusohjattu Kierrosnopeusohjattu Kierrosnopeusohjattu Kierrosnopeusohjattu Varusteet Huoneanturi Tehovahti RTS 40 * EBV 200 * Sisältyy toimitukseen Sisältyy toimitukseen Sisältyy toimitukseen Sisältyy toimitukseen Etäohjaus Matkapuhelimella Kiinteistöautomaatio - - SMS 40 * MODBUS 40 * SMS 40 * MODBUS 40 * Huoneyksikkö Alashunttaus Ilmaiskylmä RMU 40 * ECS 40/41 * PCS 44 * RMU 40 * ECS 40/41 * PCS 44 * Allaslämmitys Apurele Tasovahti Täyttöryhmä keruupiiri: * lisävaruste - HR10* NV10 * KBR25 * POOL 40 * HR10 * NV10 * KBR25 * POOL 40 * HR10 * NV10 * KBR25 (12 kw ) * KBR32 * NIBE MLP-OPAS

3 Kierrosnopeusohjatut Maalämpöpumput Malli Lämmitysteho, kw Lämminvesivaraaja, l Sähkövastuksen tehoportaat, kw Leveys, mm Syvyys, mm Korkeus, mm Lämpöpiirien ohjaus Keruupumppu Lämpöjohtopumppu Varusteet Tehovahti Huoneanturi Etäohjaus Huoneyksikkö Alashunttaus Ilmaiskylmä Allaslämmitys Aurinkokeräin Täyttöryhmä keruupiiri: * lisävaruste NIBE FIGHTER , 6 ja (+jalat) 2 lisävarusteella ESV 21 Kierrosnopeusohjattu Kierrosnopeusohjattu Sisältyy toimitukseen RG 10 * RCU 11 * RE 10 * ESV 21 PK 4 POOL 11 - KBR32 * NIBE FIGHTER , 6 ja (+jalat mm) 2 lisävarusteella ESV 21 Kierrosnopeusohjattu Kierrosnopeusohjattu Sisältyy toimitukseen RG 10 * RCU 11 * RE 10 * ESV 21 * PK 4 * POOL 11 * - KBR32 * NIBE MLP-OPAS

4 Kiinteistöpumput Malli Lämmitysteho, kw Pehmokäynnistin Maksimi menolämpötila Leveys, mm Syvyys, mm Korkeus, mm Lämpöpiirien ohjaus Keruupumppu Lämpöjohtopumppu Varusteet Huoneanturi Etäohjaus Huoneyksikkö NIBE F , 30, 40 ja 60 kyllä 65 C Maks. 4 lisävarusteella AXC 50 Kierrosnopeusohjattu Kierrosnopeusohjattu Sisältyy toimitukseen SMS 40, MODBUS 40 RMU 40 Vaatii erillisen shunttimoottorin ja -venttiilin sekä kertovesipumpun. 40 ja 60 kw malleissa keruupiirin pumppu 3- nopeuksinen NIBE Uplink valvonta ja ohjauspalvelu Shunttiohjattu lisälämpö AXC 50 Porrasohjattu lisälämpö AXC 50 Käyttövesimukavuus AXC 50 Passiivinen jäähdytys (4-putki) AXC 50 Passiivinen jäähdytys (2-putki) AXC 50 Pass/aktv. Jäähdytys (2-putki) AXC 50 jäähdytys esim. puhallinpattereilla jäähdytys esim. lattialämmityksen kautta jäähdytys esim. lattialämmityksen kautta Sähkökattilat Malli ELK 15 ELK 26 ELK 42 Teho, kw Leveys, mm Syvyys, mm Korkeus, mm Tilavuus, l 4,5 4,5 10 Sulake, sähkövastus 25 A 40 A 63 A Lisälämpönä voidaan käyttää myös öljykattilaa kaukolämpöä NIBE MLP-OPAS

5 Lämmönkeruuputkisto Keruuneste (vesi-etanoli liuos) Jäätymisen estämiseksi keruuliuoksen tulee kestää n. 15 C lämpötilaa. Yleisin käytetty on etanoli, jota myy mm. Altia OY, tuotemerkillä Naturet maalämpöneste Naturet (24 kg/kanisteri) maalämpöneste Naturet (175kg/tynnyri) maalämpöneste Naturet (200kg/tynnyri) Kyseinen aine voidaan laimentaa n. 30%. Saatavissa LVI-tukkukauppojen varastosta. Maapiiri (pelto, kostea savimaa tms.) Esim. 40 x 3,7mm PN10 putkea Putki asennetaan n. 1 metrin syvyyteen Vaakasuuntainen etäisyys 1,5 m Yhden keruupiirin maksimipituus on 400 m, F1345 malleilla 500 m. Yli 400 m keruuputkisto on jaettava useampaan lenkkiin. Siirtoputken koko määritellään tapauskohtaisesti. Lämmönkeruuputkisto eristetään lämpöpumpulta 2 m perustusten ulkopuolelle. Myös aurattavilta alueilta (pihatiet tms.) siirtoputkisto eristetään. Läpiviennit tehdään esim. 110mm viemärein tai Ecoflex Mantle. Lämpökaivo Esim. 40 x 3,7 mm PN10 putkea Vaakasiirto voidaan tehdä joko samalla putkella tai normaalilla vesijohtoputkella. Putkisto on eristettävä 2 m perustusten ulkopuolelle. Myös aurattavilta alueilta (pihatiet tms.) siirtoputkisto eristetään. Lämpökaivolle menevää putkea ei muilta osin ole tarpeellista eristää. Paluuputki sen sijaan kannattaa eristää, varsinkin jos se kulkee lähellä menoputkea. Maksimi putkipituus yhdessä lenkissä on 400m, F1345 malleilla 500 m, eli kaivon syvyys maksimissaan 200m. Yli 400 m keruuputkisto on jaettava useampaan lenkkiin. Siirtoputken koko määritellään tapauskohtaisesti. Läpiviennit tehdään esim. 110mm viemärein tai Ecoflex Mantle. Huom.! varmista aina että ilmaus tulee putkiston korkeimpaan kohtaan. Vesistö Esim. 40 x 3,7mm PN10 putkea Painotuksessa tulee olla huolellinen, jotta putkisto ei missään olosuhteissa pääse nousemaan pintaan. Alkoholi (Naturet) on vettä kevyempää ja vaatii sen vuoksi painoja. Putkiston ympärille saattaa muodostua jäätä jollei putki ole mutaan painuneena, jolloin jälleen on syytä lisätä painoja. Maksimi putkipituus 400m. Yli 400 m keruuputkisto on jaettava useampaan lenkkiin. Siirtoputken koko määritellään tapauskohtaisesti. Läpiviennit tehdään esim. 110mm viemärein tai Ecoflex Mantle. NIBE MLP-OPAS

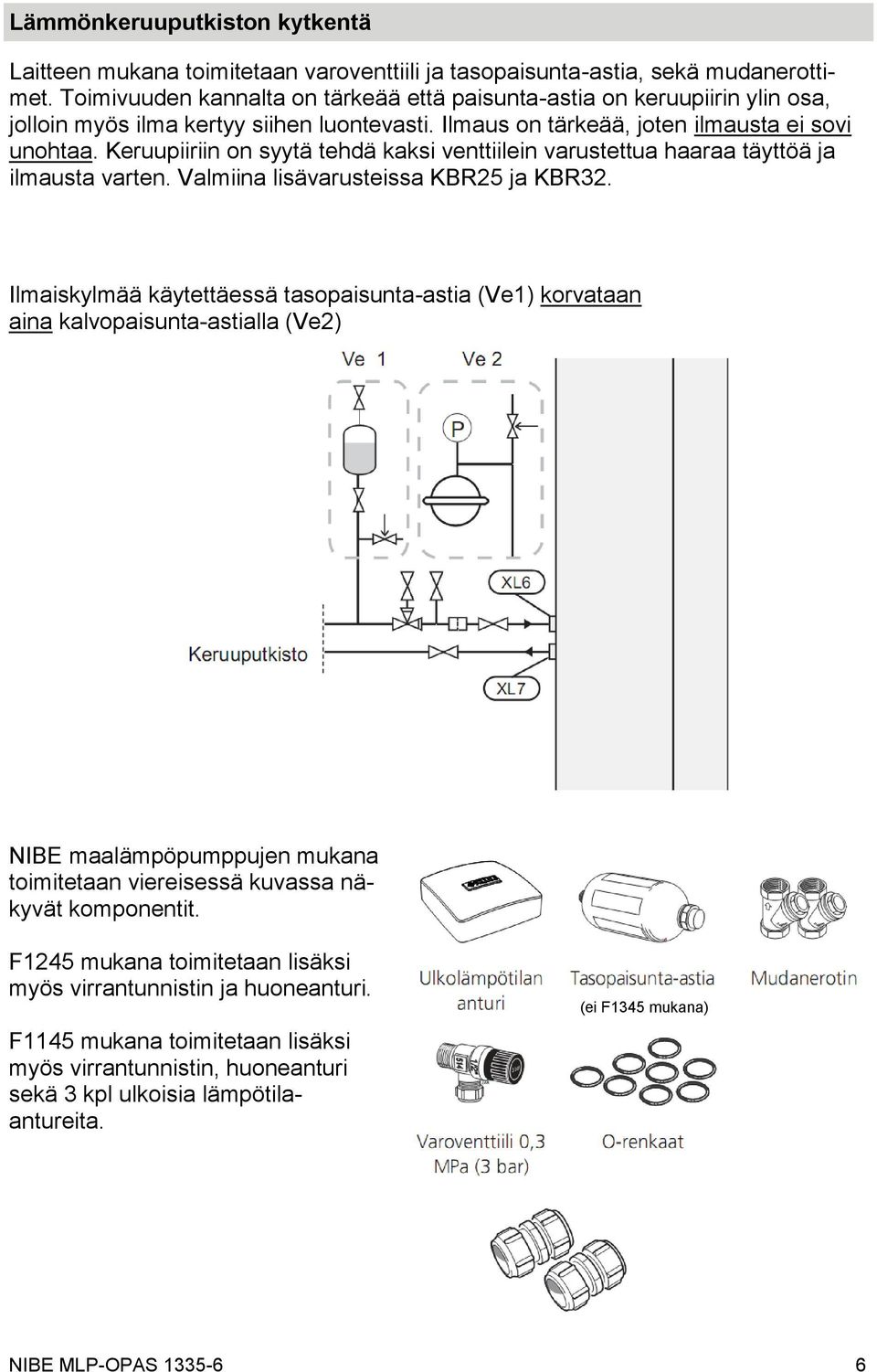

6 Lämmönkeruuputkiston kytkentä Laitteen mukana toimitetaan varoventtiili ja tasopaisunta-astia, sekä mudanerottimet. Toimivuuden kannalta on tärkeää että paisunta-astia on keruupiirin ylin osa, jolloin myös ilma kertyy siihen luontevasti. Ilmaus on tärkeää, joten ilmausta ei sovi unohtaa. Keruupiiriin on syytä tehdä kaksi venttiilein varustettua haaraa täyttöä ja ilmausta varten. Valmiina lisävarusteissa KBR25 ja KBR32. Ilmaiskylmää käytettäessä tasopaisunta-astia (Ve1) korvataan aina kalvopaisunta-astialla (Ve2) NIBE maalämpöpumppujen mukana toimitetaan viereisessä kuvassa näkyvät komponentit. F1245 mukana toimitetaan lisäksi myös virrantunnistin ja huoneanturi. F1145 mukana toimitetaan lisäksi myös virrantunnistin, huoneanturi sekä 3 kpl ulkoisia lämpötilaantureita. (ei F1345 mukana) NIBE MLP-OPAS

7 Lämmönjakojärjestelmän kytkentä Yleistä Maalämpöpumput vaativat aina vesikiertoisen lämmönjakojärjestelmän. Mikäli patteriverkosto vaatii yli 55 C menoveden valitaan pumpuksi silloin NIBE F1145 tai F1245 pumppu joka pystyy tuottamaan 65 C veden ja sähkövastuksen lisäavustuksella +70 C. Vaihtoventtiilitoiminnan vuoksi vanhoissa patterilämmitetyissä rakennuksissa saattaa esiintyä naksumista kun vaihtoventtiili kääntyy käyttövesiasennosta lämmitysasentoon. Silloin käytetään erillistä puskurisäiliötä esim. NIBE UKV100. Puskurisäiliötä käytettäessä tarvitaan ulkopuolinen kiertopumppu (ns. hullunkierto ). Ilmalämmitystaloissa tulee useimmiten käyttää esim. UKV puskurivaraajaa. Ilmanvaihtokoneen sisältäessä vesikiertoisen jälkilämmityspatterin tulee järjestelmään aina asentaa UKV-puskurisäiliö. F1145 VPB NIBE MLP-OPAS

8 NIBE F1145 kytkentävaihtoehtoja NIBE F1145 voidaan kytkeä usealla eri tavalla, riippuen siitä millaisia ominaisuuksia järjestelmältä halutaan. NIBE F1145 ja uima-allas Uima-altaan lämmitykseen tarvitaan lisävaruste POOL 40. Ilmaiskylmä Ilmaiskylmän hyödyntämisessä tarvitaan lisävaruste PCS 44. Lämmönkeruupiiriin tulee aina asentaa kalvopaisunta-astia. NIBE F1145 ja alashunttaus Alashunttaukseen tarvitaan lisävaruste ECS 40/41 NIBE MLP-OPAS

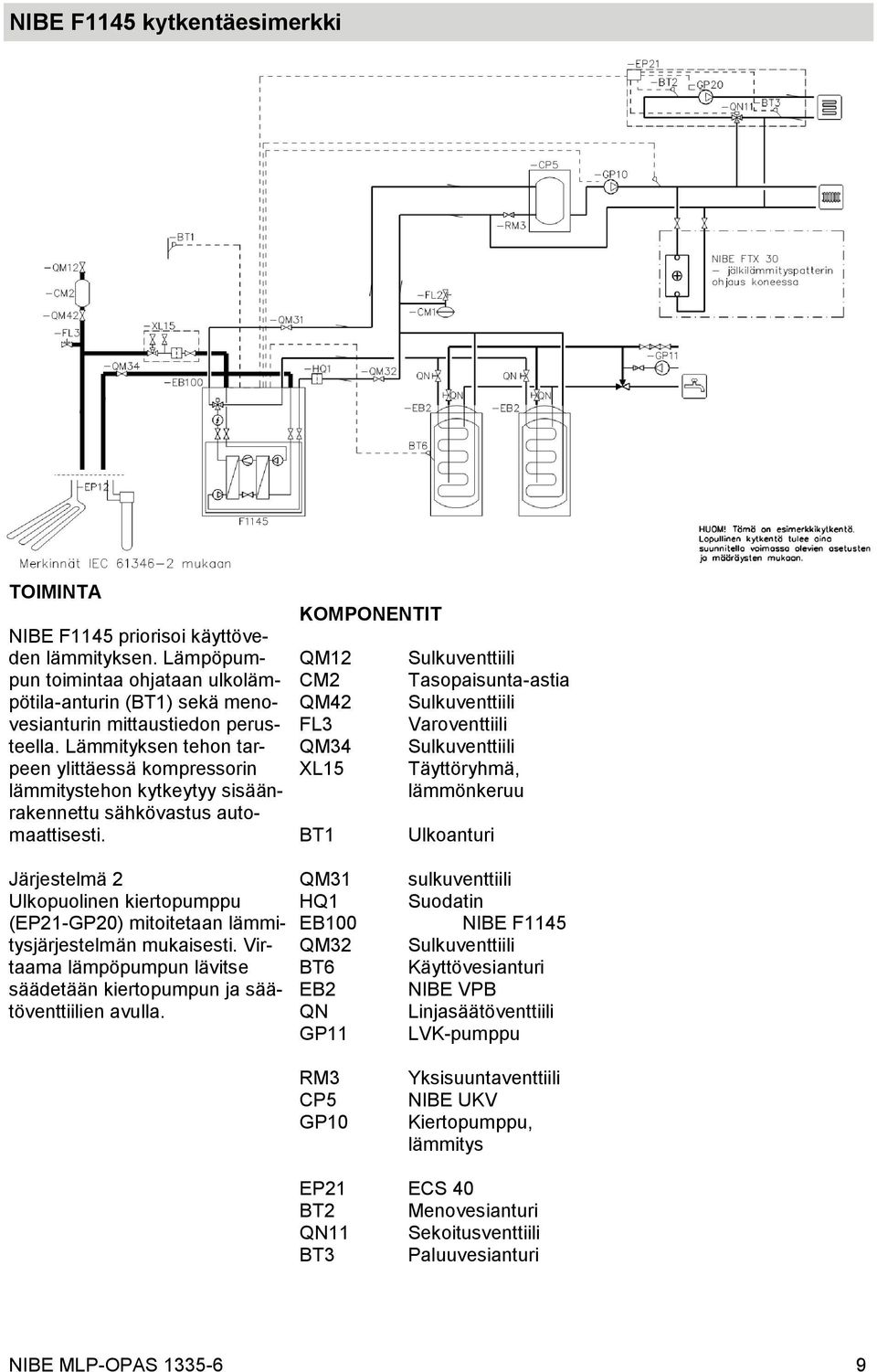

9 NIBE F1145 kytkentäesimerkki TOIMINTA NIBE F1145 priorisoi käyttöveden lämmityksen. Lämpöpumpun toimintaa ohjataan ulkolämpötila-anturin (BT1) sekä menovesianturin mittaustiedon perusteella. Lämmityksen tehon tarpeen ylittäessä kompressorin lämmitystehon kytkeytyy sisäänrakennettu sähkövastus automaattisesti. KOMPONENTIT QM12 CM2 QM42 FL3 QM34 XL15 BT1 Sulkuventtiili Tasopaisunta-astia Sulkuventtiili Varoventtiili Sulkuventtiili Täyttöryhmä, lämmönkeruu Ulkoanturi Järjestelmä 2 Ulkopuolinen kiertopumppu (EP21-GP20) mitoitetaan lämmitysjärjestelmän mukaisesti. Virtaama lämpöpumpun lävitse säädetään kiertopumpun ja säätöventtiilien avulla. QM31 HQ1 EB100 QM32 BT6 EB2 QN GP11 RM3 CP5 GP10 sulkuventtiili Suodatin NIBE F1145 Sulkuventtiili Käyttövesianturi NIBE VPB Linjasäätöventtiili LVK-pumppu Yksisuuntaventtiili NIBE UKV Kiertopumppu, lämmitys EP21 ECS 40 BT2 Menovesianturi QN11 Sekoitusventtiili BT3 Paluuvesianturi NIBE MLP-OPAS

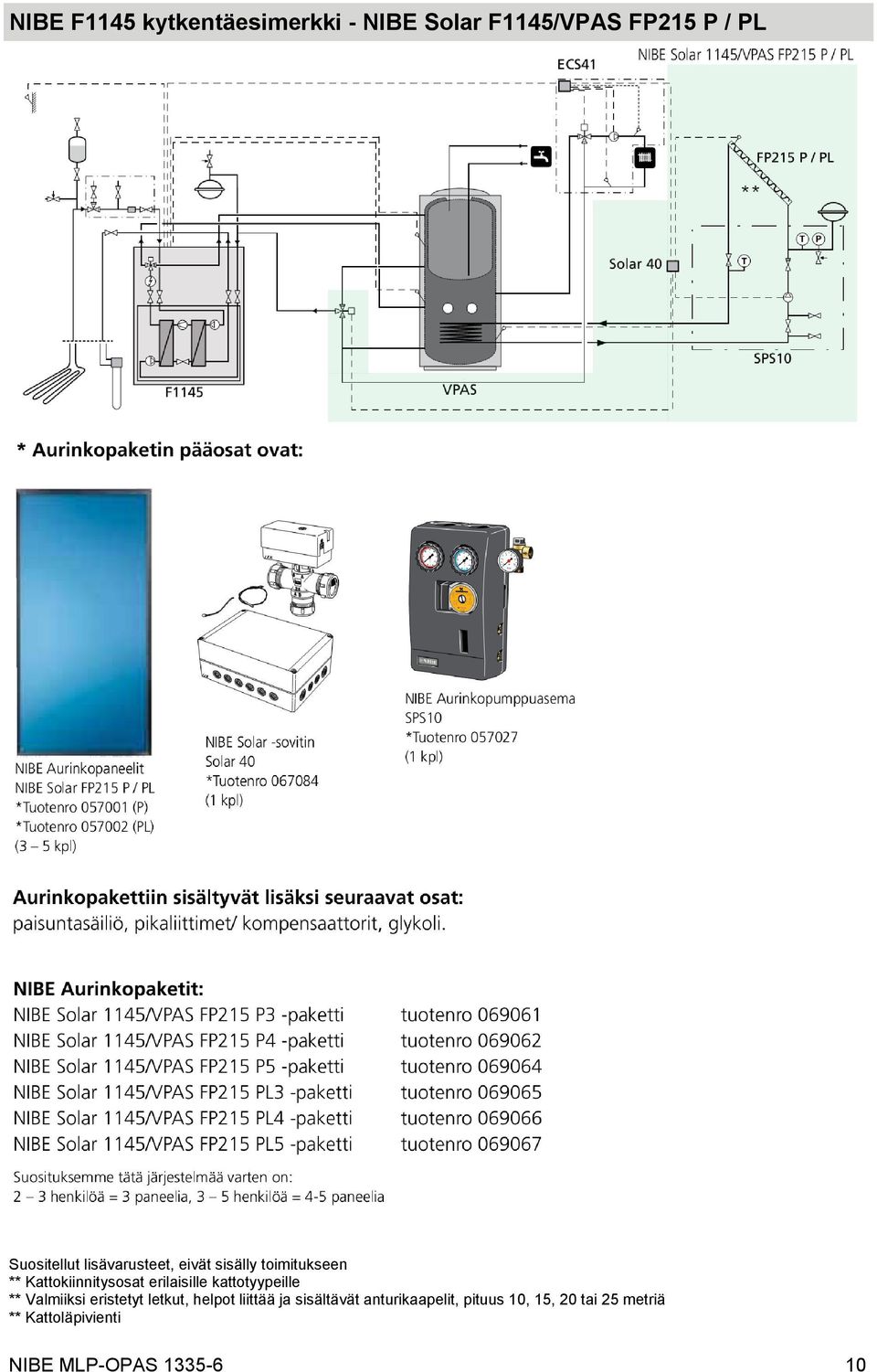

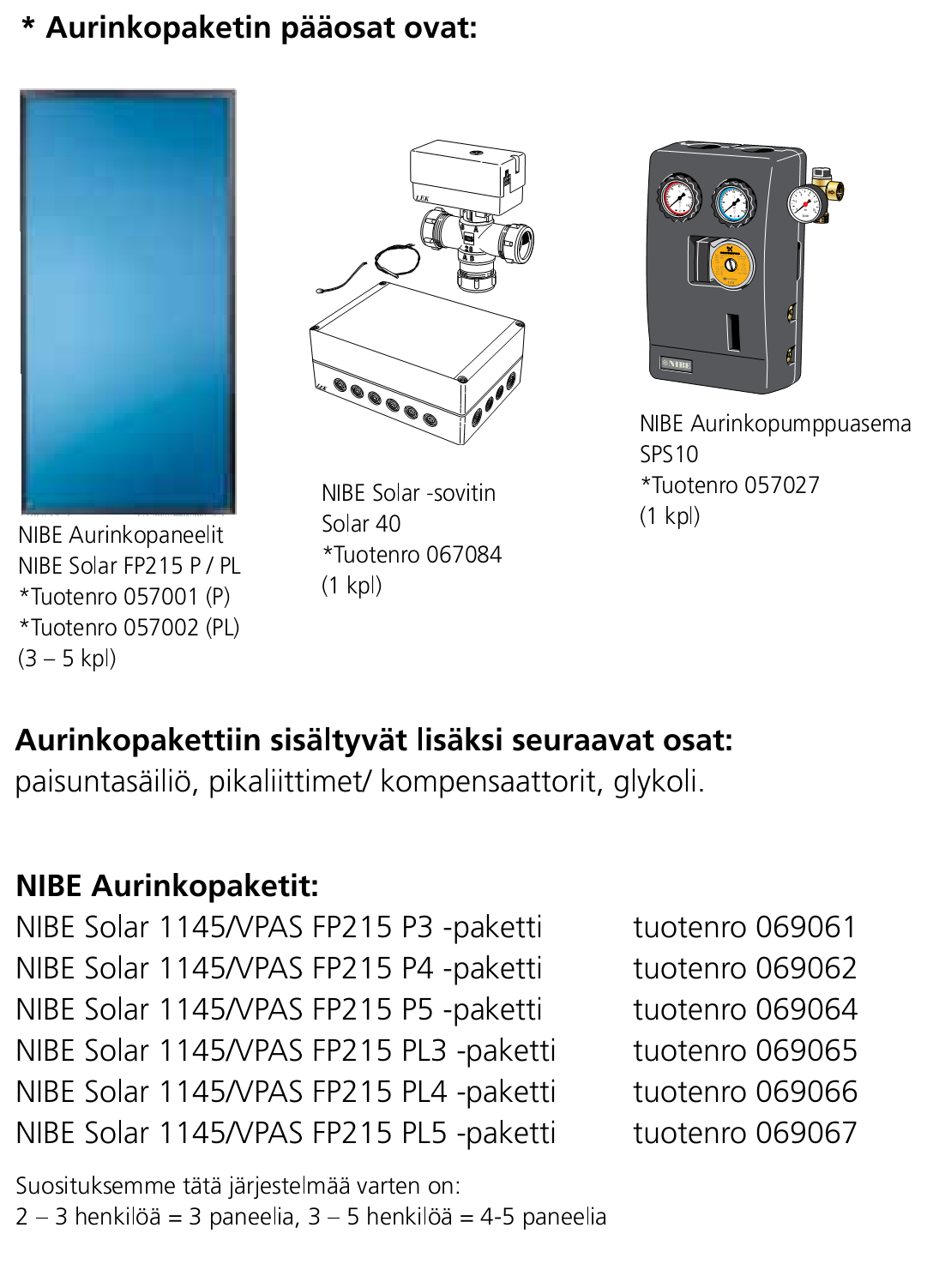

10 NIBE F1145 kytkentäesimerkki - NIBE Solar F1145/VPAS FP215 P / PL Suositellut lisävarusteet, eivät sisälly toimitukseen ** Kattokiinnitysosat erilaisille kattotyypeille ** Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä ** Kattoläpivienti NIBE MLP-OPAS

11 NIBE F1145 kytkentäesimerkki - KIINTEÄ LAUHDUTUS NIBE MLP-OPAS

12 Toiminta F1245 (EB100) priorisoi käyttöveden lämmittämisen. Kun puukattilalla (EM1) tuotetaan lämpöä pysäytetään lämpöpumppu ja sen vastus varaajan anturin (EM1- BT52) mittausarvon noustessa. Lämpöpumppu ja tarvittaessa vastus otetaan käyttöön kun anturin (EM1-BT52) mittausarvo laskee. Oikosulkuvirtaus estetään yksisuuntaventtiilillä (RM1). Asetukset Valikko Asteminuuttiasetukset : Muuta käynnistä kompressori arvo -90 GM Valikko Käyttötila lämpöjohtopumppu : Valitse ajoittainen Valikko 5.2 Järjestelmäasetukset : Valitse Shunttiohjattu lisälämpö Valikko Shunttiohjattu lisälämpö : Muuta Käynnistä lisäys arvo -30 GM Huom! Tämä on kytkennän periaatekuva. Lopullinen kytkentä tulee suunnitella ja toteuttaa voimassa olevien määräysten ja asetusten mukaisesti. NIBE F1245 kytkentäesimerkki - Yhdessä puukattilan kanssa NIBE MLP-OPAS

13 NIBE F1145 kytkentäesimerkki - ILMAISKYLMÄ Tähän kytkentään tarvitaan lisävaruste PCS 44 Komponentit BT1 Ulkoanturi BT64 Lämpötila-anturi, jäähdytys meno BT65 Lämpötila-anturi, jäähdytys paluu EQ1 Jäähdytysjärjestelmä AA5 Lisävarustekortti QN18 Shunttiventtiili, jäähdytys EP13 Puhallinpatteri EB100 Lämpöpumppu XL15 QM34 QM42 QM12 CM3 FL3 RM5 EP12 Täyttöryhmä Sulkuventtiili Sulkuventtiili Täyttöventtiili Kalvopaisunta-astia Varoventtiili Yksisuuntaventtiili Lämmönkeruupiiri NIBE MLP-OPAS

14 VPB, VPBS ja VPA lämminvesivaraajat VPA lämminvesivaraajat ovat kaksoisvaipallisia. VPB lämminvesivaraajissa on latauskierukka. VPBS ja VPAS lämminvesivaraajiin voidaan liittää aurinkokerääjät. Varaajien sopivuus eritehoisten NIBE lämpöpumppujen kanssa on esitetty alla olevissa taulukoissa. NIBE MLP-OPAS

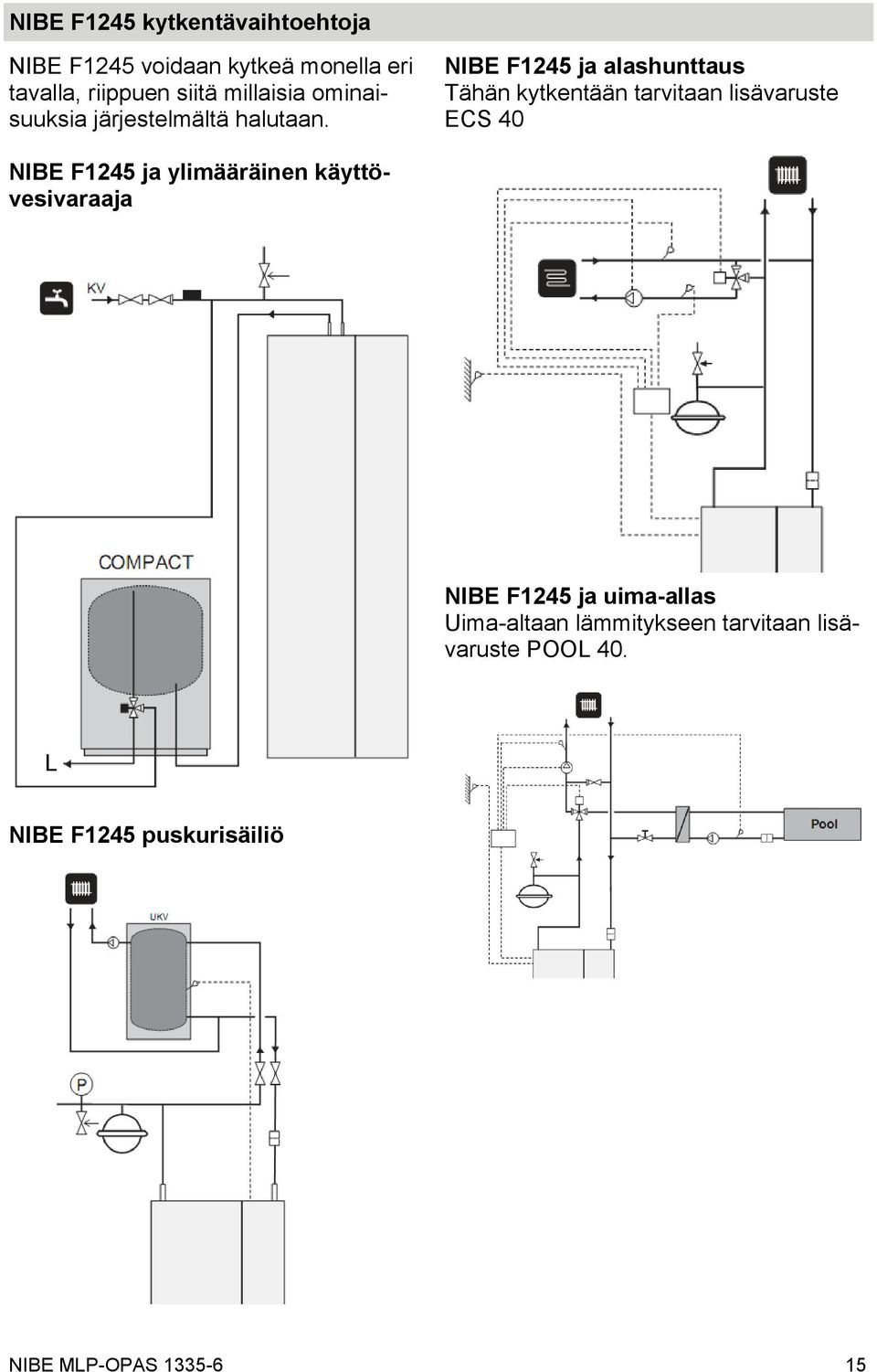

15 NIBE F1245 kytkentävaihtoehtoja NIBE F1245 voidaan kytkeä monella eri tavalla, riippuen siitä millaisia ominaisuuksia järjestelmältä halutaan. NIBE F1245 ja alashunttaus Tähän kytkentään tarvitaan lisävaruste ECS 40 NIBE F1245 ja ylimääräinen käyttövesivaraaja NIBE F1245 ja uima-allas Uima-altaan lämmitykseen tarvitaan lisävaruste POOL 40. L NIBE F1245 puskurisäiliö NIBE MLP-OPAS

16 NIBE F1245 kytkentäesimerkki NIBE MLP-OPAS

17 NIBE UKV kytkentäesimerkkejä Tilavuuden lisääminen ja virtauksen nostaminen jos lämmitysjärjestelmän järjestelmätilavuus on alle 20 l/kw (lämpöpumpun teho 7/45 C) ja/tai virtausta kuristetaan patteritermostaateilla tai muilla säätölaitteilla, asennetaan UKV-säiliö tilavuuden ja virtauksen suurentamiseksi. Tilavuuden lisääminen ja lämpönapsahdusten eliminointi Tilavuuden lisääminen jäähdytysjärjestelmässä jos järjestelmän tilavuus on alle lämpöpumpun pienimmän suositellun tilavuuden ja/tai virtausta rajoitetaan termostaateilla tai muilla säätölaitteilla, asennetaan UKV-säiliö tilavuuden suurentamiseksi. Vesitilavuuden lisääminen ja virtauksen nostaminen jäähdytysjärjestelmässä jos järjestelmän tilavuus on alle lämpöpumpun pienimmän suositellun tilavuuden ja/tai virtausta rajoitetaan termostaateilla tai muilla säätölaitteilla, asennetaan UKV-säiliö tilavuuden ja virtauksen suurentamiseksi. NIBE MLP-OPAS

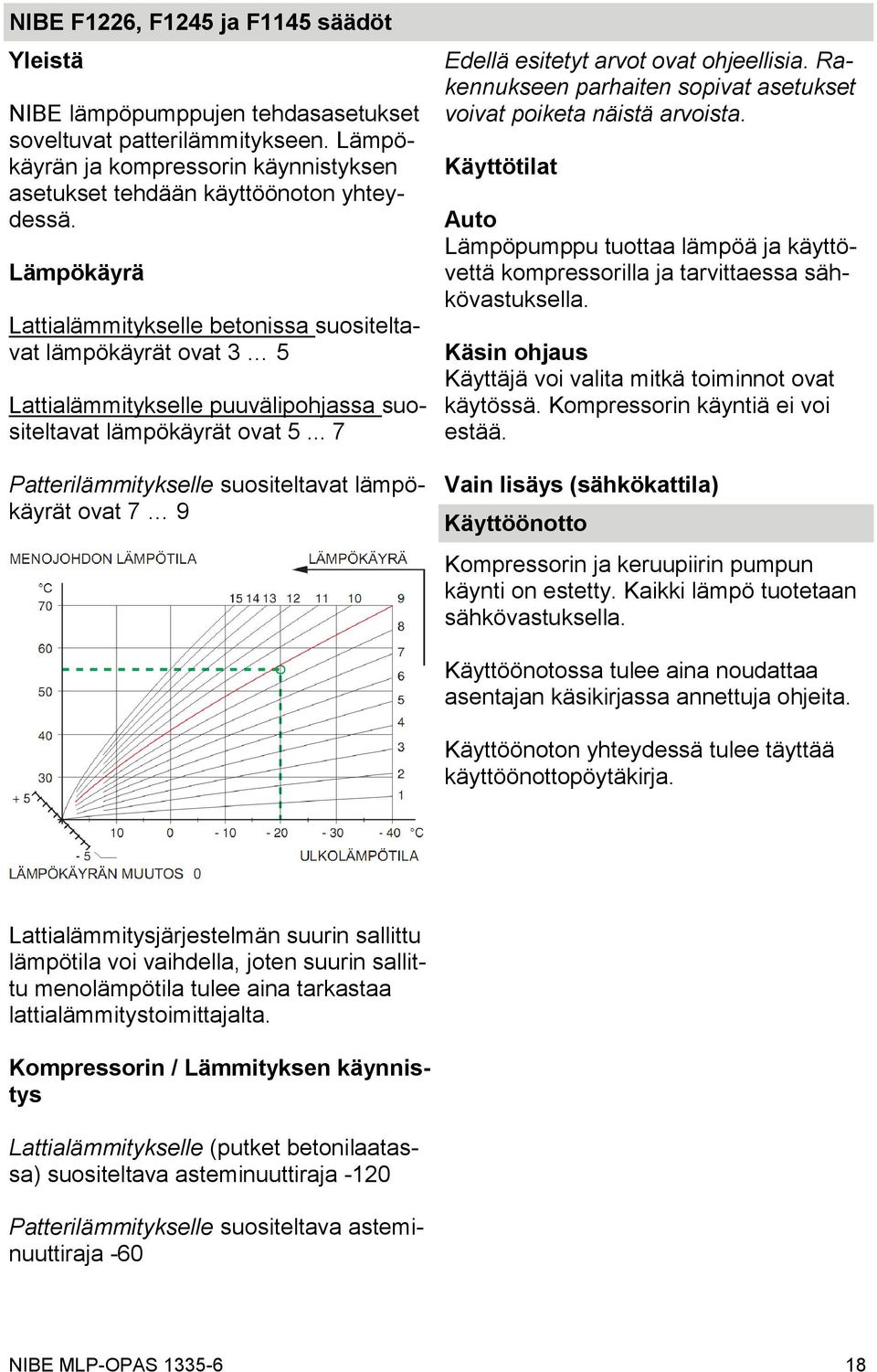

18 NIBE F1226, F1245 ja F1145 säädöt Yleistä NIBE lämpöpumppujen tehdasasetukset soveltuvat patterilämmitykseen. Lämpökäyrän ja kompressorin käynnistyksen asetukset tehdään käyttöönoton yhteydessä. Lämpökäyrä Lattialämmitykselle betonissa suositeltavat lämpökäyrät ovat 3 5 Lattialämmitykselle puuvälipohjassa suositeltavat lämpökäyrät ovat Patterilämmitykselle suositeltavat lämpökäyrät ovat 7 9 Edellä esitetyt arvot ovat ohjeellisia. Rakennukseen parhaiten sopivat asetukset voivat poiketa näistä arvoista. Käyttötilat Auto Lämpöpumppu tuottaa lämpöä ja käyttövettä kompressorilla ja tarvittaessa sähkövastuksella. Käsin ohjaus Käyttäjä voi valita mitkä toiminnot ovat käytössä. Kompressorin käyntiä ei voi estää. Vain lisäys (sähkökattila) Käyttöönotto Kompressorin ja keruupiirin pumpun käynti on estetty. Kaikki lämpö tuotetaan sähkövastuksella. Käyttöönotossa tulee aina noudattaa asentajan käsikirjassa annettuja ohjeita. Käyttöönoton yhteydessä tulee täyttää käyttöönottopöytäkirja. Lattialämmitysjärjestelmän suurin sallittu lämpötila voi vaihdella, joten suurin sallittu menolämpötila tulee aina tarkastaa lattialämmitystoimittajalta. Kompressorin / Lämmityksen käynnistys Lattialämmitykselle (putket betonilaatassa) suositeltava asteminuuttiraja -120 Patterilämmitykselle suositeltava asteminuuttiraja -60 NIBE MLP-OPAS

19 Lämpöpumpun mitoitus UUDISRAKENNUKSET ( jälkeen) Rakennuksen mitoitustehon määrittää aina LVI-suunnittelija määräysten mukaisella lämpöhäviölaskennalla. Rakennuksen energiatodistusta ja selvitystä voidaan hyödyntää. SANEERAUSKOHTEET I alue II alue III alue IV alue Ominaiskulutus, W/m Matalaenergiatalot, W/m Rakennusvuosi -60 luku -70 luku -80 luku -90 luku Kerroin 1,5 1,3 1,2 1,1 Hirsitalot kerroin 1,4 1,8 1,4 1,8 1,4 1,8 1,4 1,8 Esimerkki: rakennusvuosi 1991 tiilitalo Lämmitettävä tilavuus 530 m3 Etelä-Suomi Veden kulutus noin 230 m3 vuodessa Lämmitysteho: 530 m 3 * 15 W/m 3 * 1,1 = W = 8,745 kw Käyttöveden lämmitykseen kuluva energia voidaan laskea, kun tiedetään kylmän veden kulutus. Yleensä lämpimän veden kulutus on 40 % kaikesta veden kulutuksesta. 200 m 3 * 0,4 * 1,16 kwh/m 3 * (55 C - 10 C) = kwh NIBE MLP-OPAS

20 Lämmönkeruuputkiston mitoitus Taulukossa on lämmönkeruuputkiston mitoituksen raja-arvot eri alueille. HUOM! Maksimi arvoja ei saa ylittää lämpökaivon mitoituksessa! Ohjeelliset arvot lämmönjaon lämpötiloille Lattialämmitys Patterilämmitys meno +35 o C / paluu +30 o C meno 55 o C / paluu 45 o C Voidaan käyttää ellei tapauskohtaisia arvoja ole annettu. Pattereiden lämmitystehon, pinta-alan, riittävyys on aina tarkastettava. Vesistö mitoituksessa huomioitava millainen vesistö kyseessä, jos esim. kyseessä on virtaava joki ei siitä saada veden I alue II alue III alue IV alue Keskilämpötila, C +5,3 +4,6 +3,2-0,4 Mitoittava ulkolämpötila, C Lämpökaivo kwh/m W/m Liuoksen keskilämpötila, C -2,5 +1-2,5 +1-2,5 +1-2,5 +1 Pintamaa kwh/m W/m Liuoksen keskilämpötila, C -2,5 +1-2,5 +1-2,5 +1-2,5 +1 Vesistö kwh/m W/m Liuoksen keskilämpötila, C kylmyyden vuoksi vastaavaa energiaa kuin lämpimämmästä järvestä. F1226, F1145 ja F1245 optimikäyntiaika on 3500h h vuodessa. FIGHTER 1150/1250 käyntiaika on aina yli 6000 h vuodessa. Uima-altaan mitoituksessa suuntaa antavana voidaan käyttää 0,3kW x altaan neliöt. Suomen ympäristökeskus on julkaissut lämpökaivo-oppaan, josta löytyy kattavasti lämpökaivoihin liittyvää tietoa. Lämpökaivo-opas on saatavana verkkojulkaisuna osoitteesta NIBE MLP-OPAS

21 Tekninen sanasto KIINTEÄ LAUHDUTUS Lämpöpumppua ohjataan siten että se tuottaa / pitää varaajan saman lämpöisenä jatkuvasti. Lauhtuminen lämpöpumpun jälkimmäisessä vaihtimessa tapahtuu kiinteissä olosuhteissa. Yleensä lämpöpumppua ohjataan silloin käyttöveden vaatimusten mukaan, eli yleensä n. 50 C. Erillinen shuntti ja automatiikka tarvitaan. Kiinteällä lauhdutuksella savutetaan aina huonompi hyötysuhde lämpöpumpulle kuin vaihtelevalla lauhdutuksella. VAIHTELEVA LAUHDUTUS Lämpöpumpun lämmöntuottoa ohjataan olosuhteiden mukaisesti. Tuotetaan matalampaa lämpöä lauhemmilla ilmoilla, ja vastaavasti korkeampaa lämpötilaa kylmemmillä keleillä. Jos käyttövesi on mukana osana järjestelmää, tuotetaan se aina maksimilämpötilaan. Tämä vaatii kuitenkin vaihtoventtiilin. Vaihtelevalla lauhdutuksella on normaalisti käytettävä osatehomitoitusta. Ensisijaisesti pyrimme aina vaihtelevaan lauhdutukseen paremman hyötysuhteen vuoksi. TÄYSTEHOMITOITUS Lämpöpumppu mitoitetaan siten että se kattaa koko tehon tarpeen. Näin se luonnollisesti myös peittää rakennuksen lämmitysenergian tarpeen 100%. Täystehomitoitus vaatii kohtalaisen suuren varaajan puskuriksi, jotta lämpöpumppu (lue kompressori) ei käynnistyisi lauhalla kelillä liian usein. Käynnistykset kuluttavat kompressoria eniten. TULISTUS Kuumakaasutulistus on toinen nimi tälle toiminnolle. Lämpöpumppu on varustettu ylimääräisellä vaihtimella ennen lauhdutinta. Eli kompressorilta tuleva kuuma kaasu luovuttaa lämpöä veteen vaihtimessa. Lämpötilat ovat korkeita, mutta teho pienehkö. Kaasun lauhtuminen tapahtuu vasta itse lauhduttimessa. NIBE lämpöpumpuissa on minimoitu epätehokkaan tulistetun lämmön käyttö, koska laitteissa käytetään kahta eri lämpötilaa käyttövedelle ja lämmitykselle. LÄMPÖKERROIN Kertoo paljonko lämpötehoa lämpöpumppu antaa ulos suhteessa ottotehoon. Lattialämmitystalossa vaihtelevalla lauhdutuksella voidaan saavuttaa vuosilämpökerroin 4 käytännön olosuhteissa. Lämpökerrointa 3 pidetään normaalina muissa maalämpöpumppuratkaisuissa. Vuosilämpökerroin kertoo lämpöpumpun tuottaman lämpöenergian ja sen kuluttaman energian suhteen vuositasolla. OSATEHOMITOITUS Lämpöpumppu mitoitetaan siten että se kattaa n. 70% (omakotitalot) suurimmasta tehontarpeesta kovimmilla pakkasilla. 70%:n teho riittää peittämään rakennuksen lämmitysenergiankulutuksesta n %. Loput 2-5% tuotetaan sähkövastuksilla. AKTIIVISYVYYS Tällä tarkoitetaan lämpökaivossa sitä osuutta jossa keruuputkisto on vedessä. NIBE MLP-OPAS

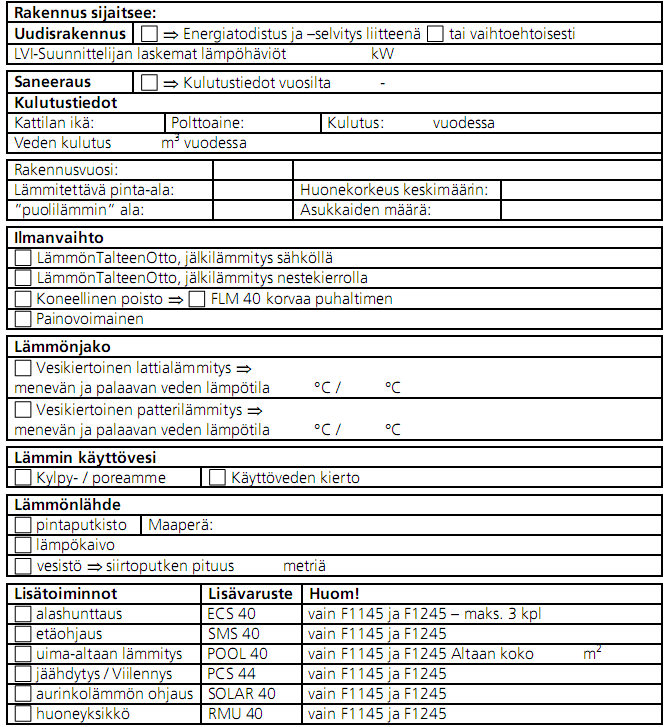

22 Mitoitustietojen malli Mitoitustietolomakkeen saat halutessasi MS Word tiedostona NIBE MLP-OPAS

23 NIBE Uplink NIBE Uplink mahdollistaa lämpöpumpun toiminnan seuraamisen ja ohjaamisen kaikkialta maailmasta internetin kautta. Mahdollisen toimintahäiriön yhteydessä saat hälytyksen sähköpostiisi ja voit ryhtyä toimenpiteisiin nopeasti. MUISTA! Ennen kuin voit aloittaa NIBE Uplink:n käytön, lämpöpumppu on asennettava ja säädettävä asennusohjeen mukaisesti. Palvelutaso Perus Premium 1) Valvonta x x Hälytys x x Historia 2) x x Laajennettu historia 3) Asetusten muuttaminen 4) x x 1) Nämä toiminnot ovat käytettävissä Premium-tasolla. 2) Historia sisältää 1 kuukauden historiatiedot. 3) Laajennettu historia sisältää historiatiedot NIBE Uplink:n kytkennästä lähtien. 4) Asetusten muuttaminen tarkoittaa periaatteessa rajoittamatonta käyttöoikeutta valikoihin NIBE Uplink:n kautta voit käyttää eri palvelutasoja. Ilmainen perustaso ja Premium-taso, jossa voit valita erilaisia laajennettuja palvelutoimintoja kiinteää vuosimaksua vastaan (maksun suuruus riippuu valituista toiminnoista). Jotta NIBE Uplink toimisi laitteistossasi, vaaditaan seuraavat: Yhteensopiva laitteisto Verkkokaapeli Cat.5e UTP (suora, uros-uros), kaapeliverkkoyhteys. Internet-liittymä (laajakaista). Selain, jossa on JavaScript-tuki. Jos käytät Internet Exploreria, version pitää olla 7 tai suurempi. JavaScriptin aktivointiohjeet löytyvät selaimen ohjeista. Tarkista NIBE laitteesi yhteensopivuus Klikkaa linkistä syötä laitteen sarjanumero kenttään NIBE MLP-OPAS

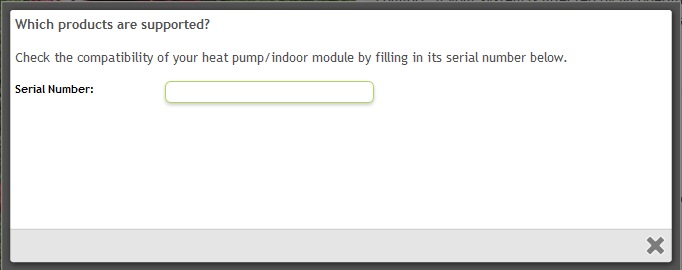

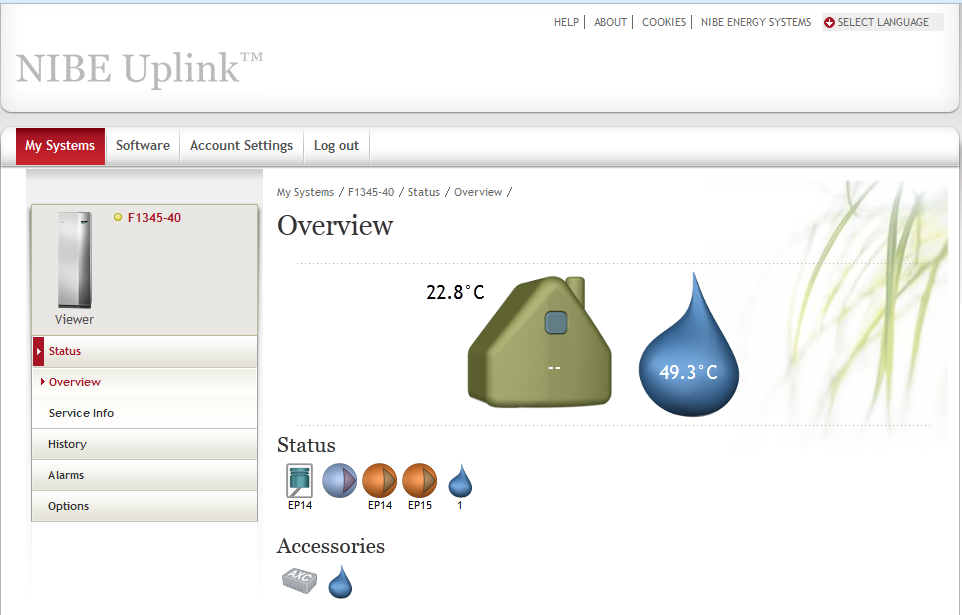

24 NIBE Uplink Käyttäjätilin rekisteröinti Uuden tilin rekisteröinti vaatii voimassa olevan sähköpostiosoitteen (sähkö-postiosoite toimii käyttäjätunnuksena). Käyttäjätilin rekisteröinti avautuu linkistä REGISTER AN ACCOUNT Käyttäjätilin tyyppi Henkilökohtainen Yritys Nimi Osoite 1 Osoite 2 Postinumero Postitoimipaikka Maa Aikavyöhyke Sähköposti Salasana Vahvista salasana Ehtojen hyväksyntä 1. Täytä vaaditut kentät (muista valita onko kyseessä yksityinen tili vai liittyykö se johonkin yritykseen). 2. Lue ja hyväksy tilausehdot. 3. Paina rekisteröintipainiketta. Ilmoittamaasi sähköpostiosoitteeseen lähetetään vahvistusviesti. 4. Vahvista rekisteröinti napsauttamalla viestissä olevaa linkkiä. 5. Kirjaudu sisään. HUOM! Salasanassa tulee olla isoja ja pieniä kirjaimia sekä numeroita. NIBE MLP-OPAS

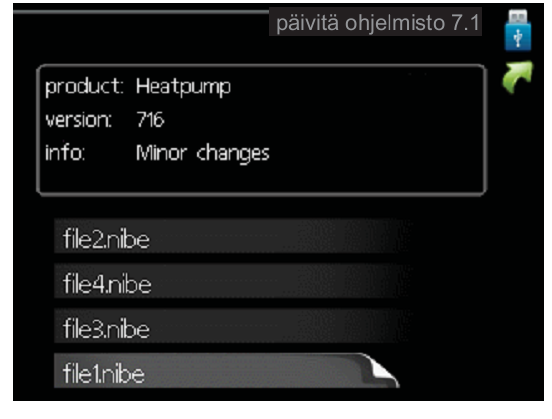

25 NIBE Uplink Ohjelmistopäivitykset Voit etsiä uusinta ohjelmistoa lämpöpumppuusi linkin SOFTWARE kautta. Kirjoita lämpöpumpun sarjanumero ja klikkaa SEARCH nappulaa. Lämpöpumpun sarjanumero löytyy mm. valikosta 3.1 INFO >> HUOLTOTIEDOT USB-HUOLTOLIITÄNTÄ Ohjelmistopäivitykset 1. Tallenna päivitystiedostot USB-muistille 2. Aseta USB-muisti lämpöpumppuun 3. Avaa USB-valikko 4. Avaa PÄIVITÄ OHJELMISTO 5. Tarvittaessa valitse toinen tiedosto 6. Käynnistä päivitys Yksityiskohtaiset ohjeet laitteen asentajan käsikirjassa. NIBE MLP-OPAS
