NÄYTÖT & NÄPPÄIMISTÖT

Transkriptio

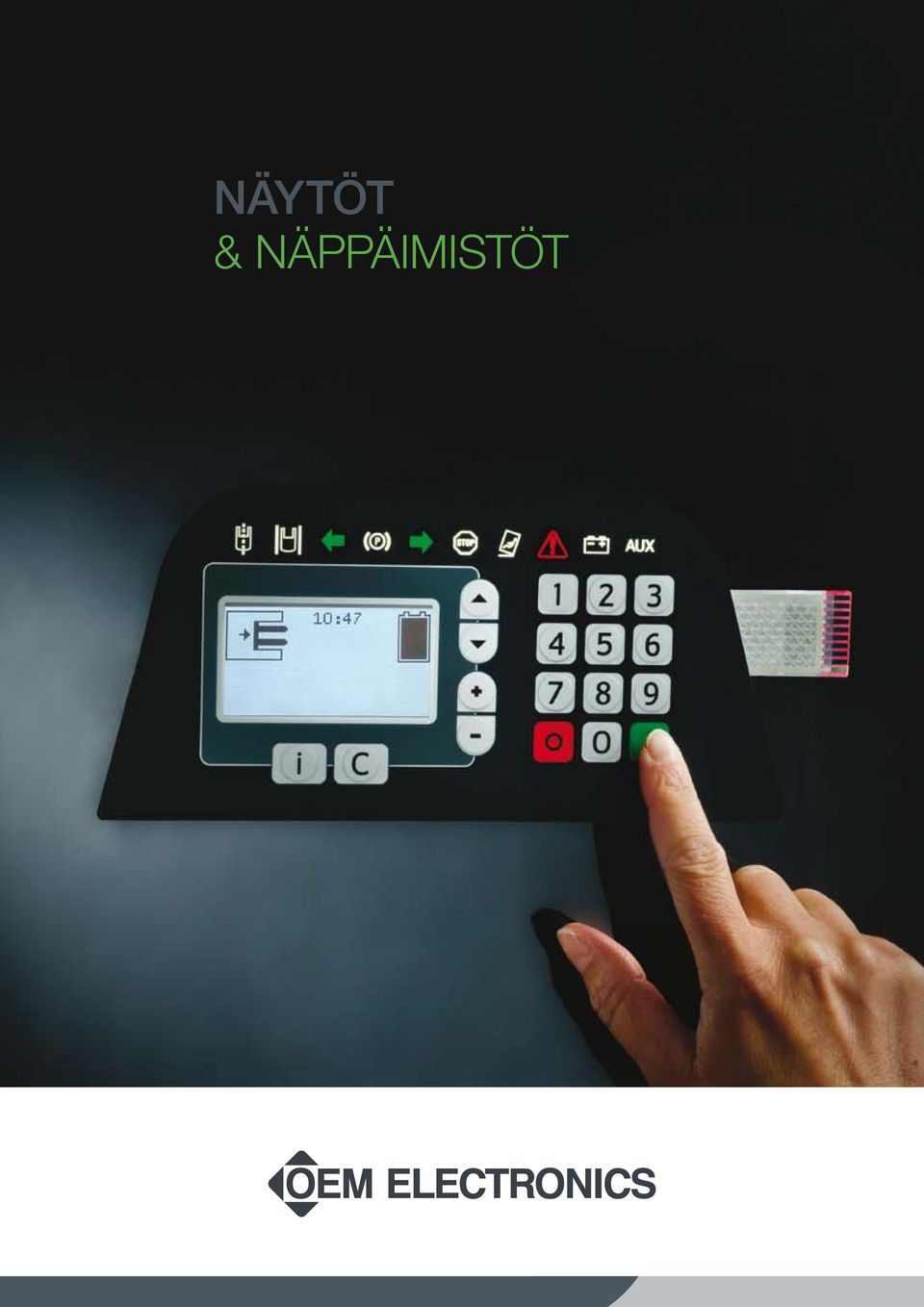

1 NÄYTÖT & NÄPPÄIMISTÖT

2 - Toimimme läheisessä yhteistyössä toimittajiemme kanssa. Sinun tarpeesi - meidän ratkaisumme Tarjoamme laajan valikoiman näyttöjä ja näppäimistöjä sekä näitä täydentäviä räätälöityjä kotelointi- ja kaapelointiratkaisuja. Laajan valikoiman avulla pystymme tarjoamaan yksilöllisen ratkaisun erilaisiin sovelluksiin. Toimintamme useilla eri teollisuusaloilla ja pitkä yhteistyömme yhdessä johtavien komponenttivalmistajien kanssa, luo perustan sovellustuntemukselle, jonka ansiosta pystymme palvelemaan asiakkaitamme ongelmanratkaisussa yksilöllisesti ja jopa ylittämään heidän odotuksensa. Oikeat tuotteet ja ratkaisut Pyrimme jokaisessa asiakaskohtaisessa projektissa korkeaan laatuun ja kehittämään tehokkaan logistisen prosessin jotta asiakkaamme saavat haluamansa ja että he saavat sen mahdollisimman sujuvasti! OEM Electronics OEM Electronics on osa OEM Finland Oy:tä ja markkinoi komponentteja, prosessimateriaaleja ja tuotannon apuvälineitä elektroniikka- ja laitevalmistajille Suomessa. Yhdessä omien alojensa johtavien toimittajien kanssa, tarjoamme asiakkaillemme laajan tuotevalikoiman ja erinomaisen sovellustuntemuksen. Voidaksemme tarjota hyvän asiantuntemuksen ja tehokkaan palvelutason, olemme jakaneet toimintamme liikealueisiin. Yhteiset logistiikka- ja tukipalvelut tehostavat asiakaskontaktejamme. Näin voimme olla joustavia ja pysymme silti hyödyntämään suuren yrityksen resurssit. Näytöt & Näppäimistöt Meiltä ratkaisu kaikkiin näyttö- ja näppäimistötarpeisiin. Lisäksi tarjoamme asiakaskohtaiset kaapelit ja osakokonaisuudet. Elektromekaniikka & Lämmönhallinta Valikoimamme on lyömätön sähkömekaanisissa komponenteissa. Koostamme myös erikoisratkaisuja. Materiaalit & Laitteet Tarjoamme kokonaisvaltaisen valikoiman piirilevyn kokoonpanossa käytettäviä materiaaleja ja laitteita. 2 OEM ELECTRONICS NÄYTÖT&NÄPPÄIMISTÖT

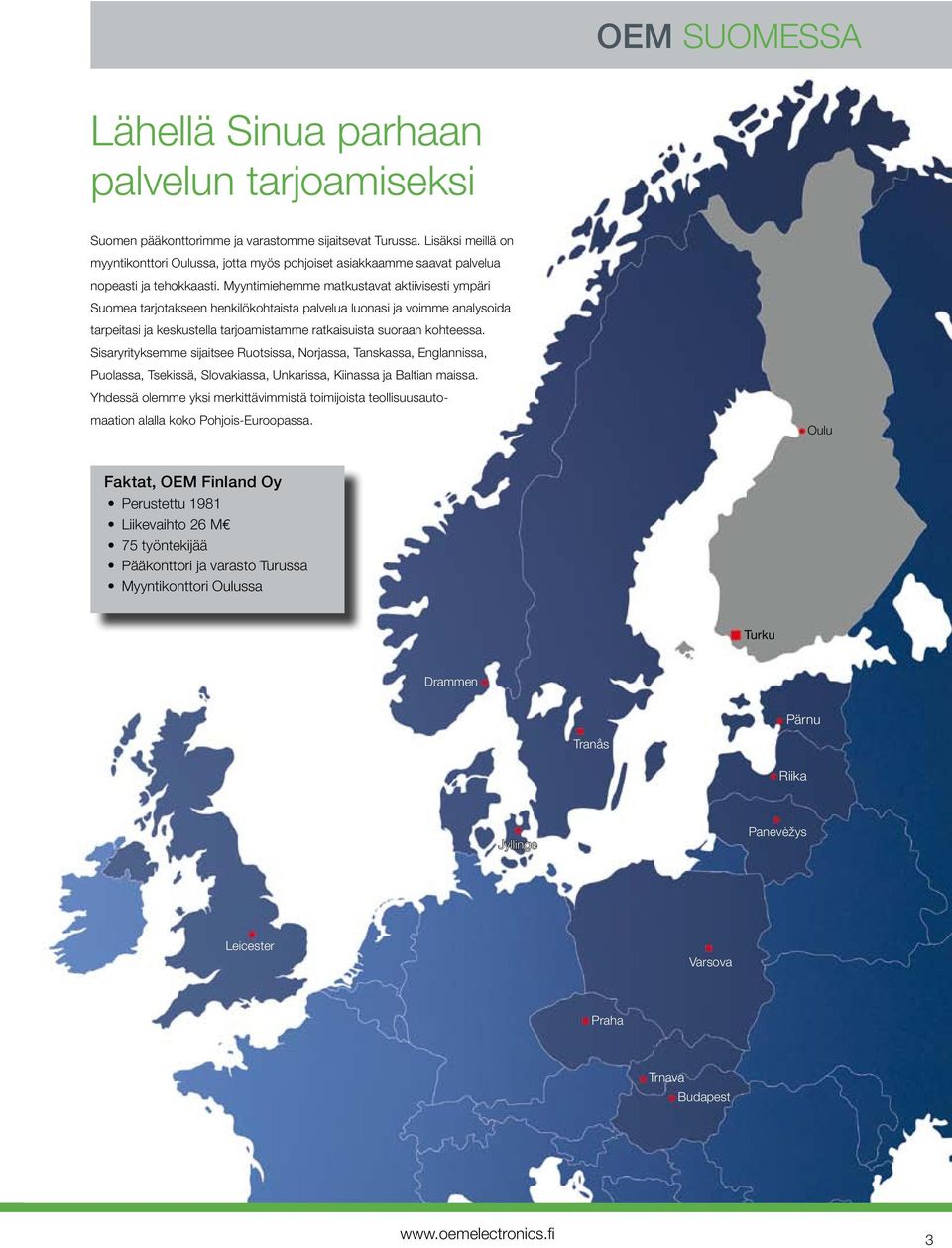

3 oem suomessa Lähellä Sinua parhaan palvelun tarjoamiseksi Suomen pääkonttorimme ja varastomme sijaitsevat Turussa. Lisäksi meillä on myyntikonttori Oulussa, jotta myös pohjoiset asiakkaamme saavat palvelua nopeasti ja tehokkaasti. Myyntimiehemme matkustavat aktiivisesti ympäri Suomea tarjotakseen henkilökohtaista palvelua luonasi ja voimme analysoida tarpeitasi ja keskustella tarjoamistamme ratkaisuista suoraan kohteessa. Sisaryrityksemme sijaitsee Ruotsissa, Norjassa, Tanskassa, Englannissa, Puolassa, Tsekissä, Slovakiassa, Unkarissa, Kiinassa ja Baltian maissa. Yhdessä olemme yksi merkittävimmistä toimijoista teollisuusautomaation alalla koko Pohjois-Euroopassa. Oulu Faktat, OEM Finland Oy Perustettu 1981 Liikevaihto 26 ME 75 työntekijää Pääkonttori ja varasto Turussa Myyntikonttori Oulussa Turku Drammen Pärnu Tranås Riika Jyllinge Panevėžys Leicester Varsova Praha Trnava Budapest 3

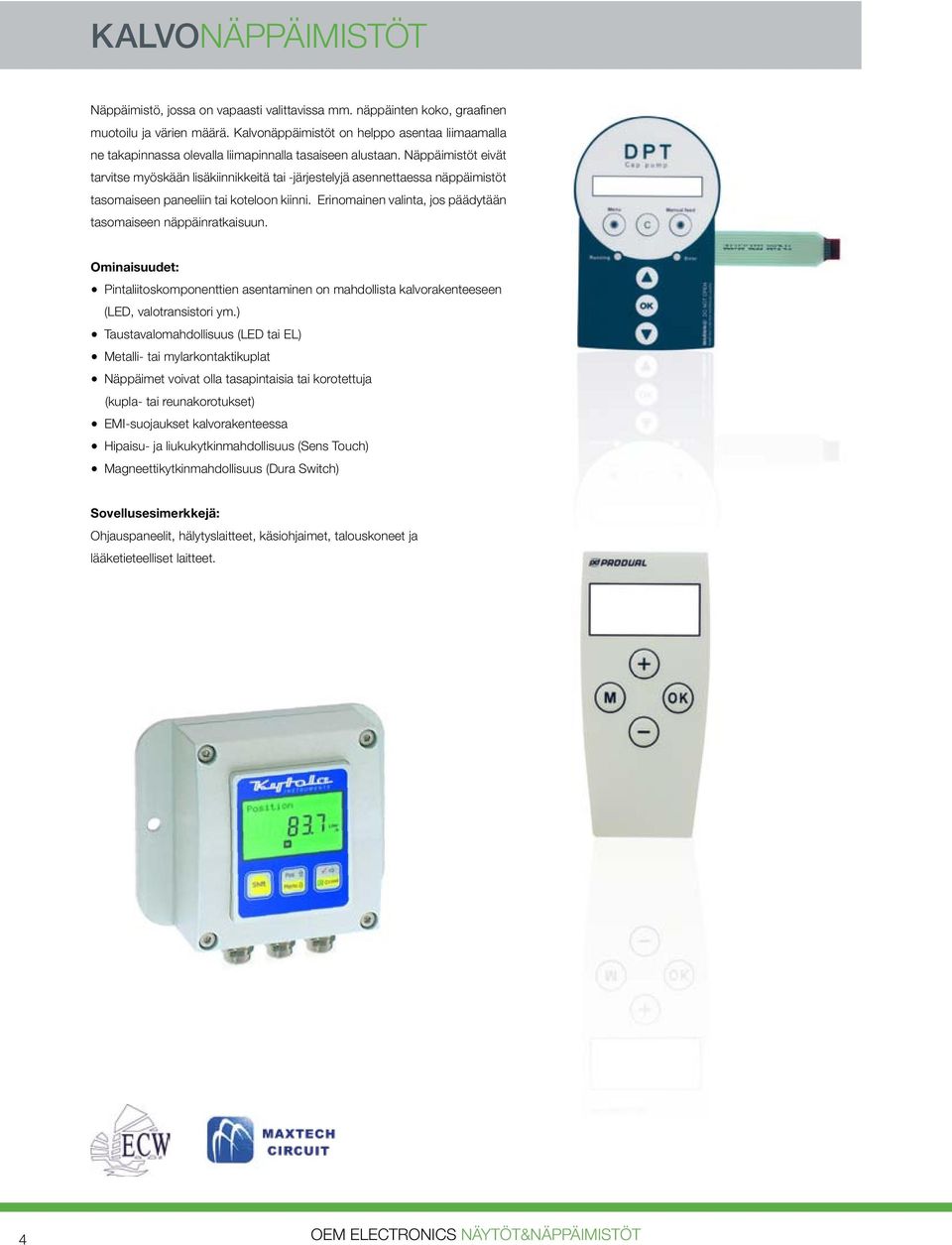

4 KALVONÄPPÄIMISTÖT Näppäimistö, jossa on vapaasti valittavissa mm. näppäinten koko, graafinen muotoilu ja värien määrä. Kalvonäppäimistöt on helppo asentaa liimaamalla ne takapinnassa olevalla liimapinnalla tasaiseen alustaan. Näppäimistöt eivät tarvitse myöskään lisäkiinnikkeitä tai -järjestelyjä asennettaessa näppäimistöt tasomaiseen paneeliin tai koteloon kiinni. Erinomainen valinta, jos päädytään tasomaiseen näppäinratkaisuun. Pintaliitoskomponenttien asentaminen on mahdollista kalvorakenteeseen (LED, valotransistori ym.) Taustavalomahdollisuus (LED tai EL) Metalli- tai mylarkontaktikuplat Näppäimet voivat olla tasapintaisia tai korotettuja (kupla- tai reunakorotukset) EMI-suojaukset kalvorakenteessa Hipaisu- ja liukukytkinmahdollisuus (Sens Touch) Magneettikytkinmahdollisuus (Dura Switch) Ohjauspaneelit, hälytyslaitteet, käsiohjaimet, talouskoneet ja lääketieteelliset laitteet. 4 OEM ELECTRONICS NÄYTÖT&NÄPPÄIMISTÖT

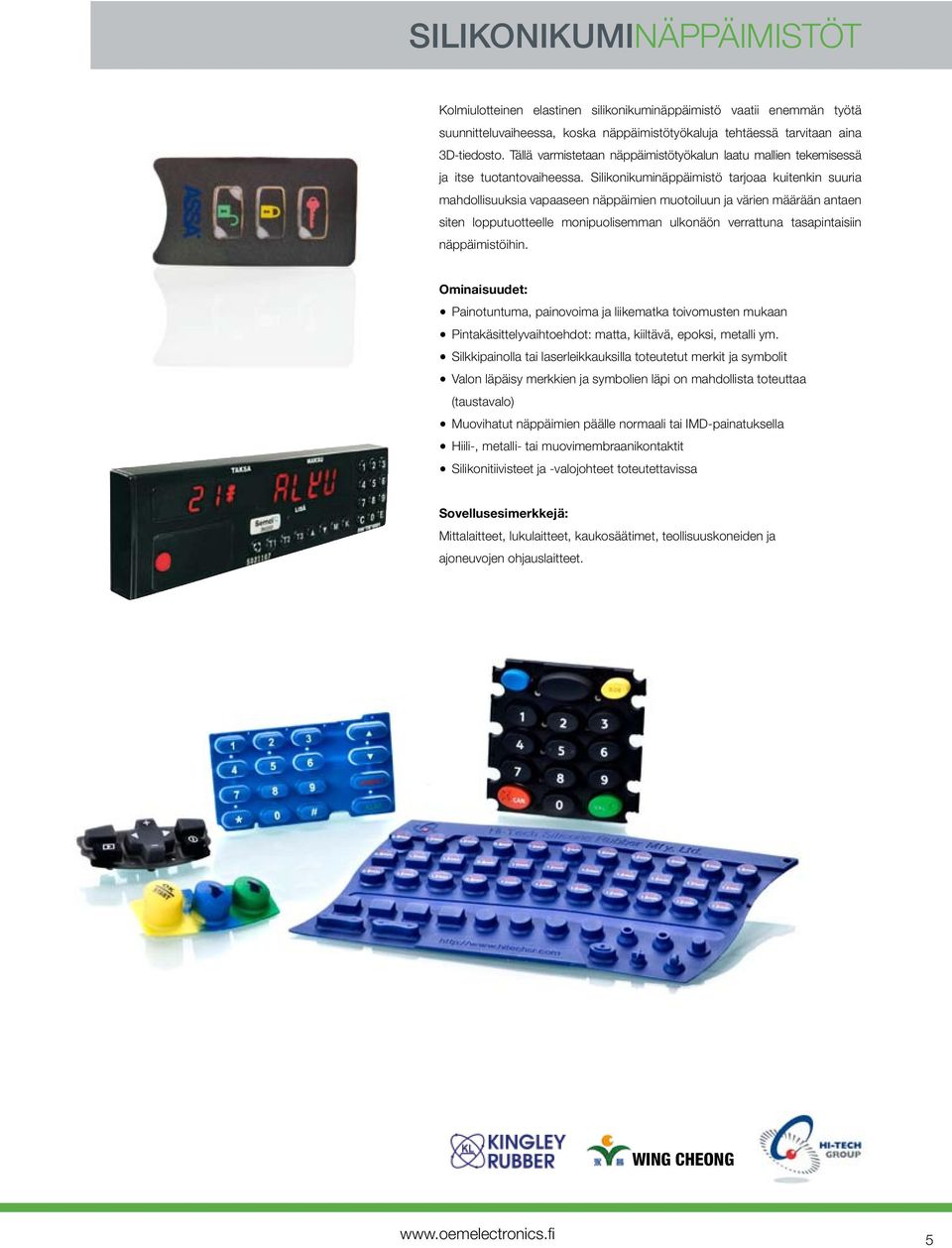

5 SILIKONIKUMINÄPPÄIMISTÖT Kolmiulotteinen elastinen silikonikuminäppäimistö vaatii enemmän työtä suunnitteluvaiheessa, koska näppäimistötyökaluja tehtäessä tarvitaan aina 3D-tiedosto. Tällä varmistetaan näppäimistötyökalun laatu mallien tekemisessä ja itse tuotantovaiheessa. Silikonikuminäppäimistö tarjoaa kuitenkin suuria mahdollisuuksia vapaaseen näppäimien muotoiluun ja värien määrään antaen siten lopputuotteelle monipuolisemman ulkonäön verrattuna tasapintaisiin näppäimistöihin. Painotuntuma, painovoima ja liikematka toivomusten mukaan Pintakäsittelyvaihtoehdot: matta, kiiltävä, epoksi, metalli ym. Silkkipainolla tai laserleikkauksilla toteutetut merkit ja symbolit Valon läpäisy merkkien ja symbolien läpi on mahdollista toteuttaa (taustavalo) Muovihatut näppäimien päälle normaali tai IMD-painatuksella Hiili-, metalli- tai muovimembraanikontaktit Silikonitiivisteet ja -valojohteet toteutettavissa Mittalaitteet, lukulaitteet, kaukosäätimet, teollisuuskoneiden ja ajoneuvojen ohjauslaitteet. WING CHEONG 5

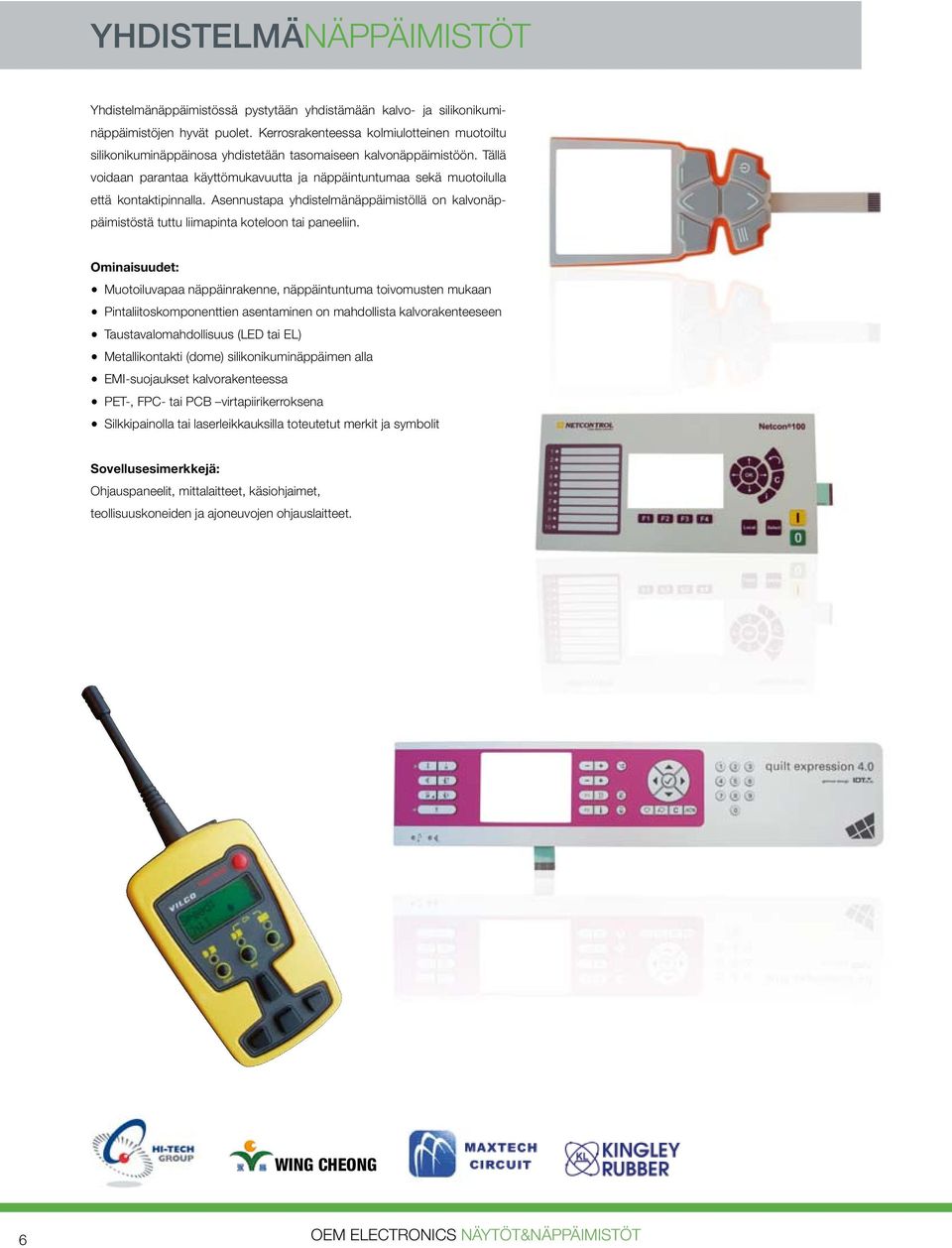

6 YHDISTELMÄNÄPPÄIMISTÖT Yhdistelmänäppäimistössä pystytään yhdistämään kalvo- ja silikonikuminäppäimistöjen hyvät puolet. Kerrosrakenteessa kolmiulotteinen muotoiltu silikonikuminäppäinosa yhdistetään tasomaiseen kalvonäppäimistöön. Tällä voidaan parantaa käyttömukavuutta ja näppäintuntumaa sekä muotoilulla että kontaktipinnalla. Asennustapa yhdistelmänäppäimistöllä on kalvonäppäimistöstä tuttu liimapinta koteloon tai paneeliin. Muotoiluvapaa näppäinrakenne, näppäintuntuma toivomusten mukaan Pintaliitoskomponenttien asentaminen on mahdollista kalvorakenteeseen Taustavalomahdollisuus (LED tai EL) Metallikontakti (dome) silikonikuminäppäimen alla EMI-suojaukset kalvorakenteessa PET-, FPC- tai PCB virtapiirikerroksena Silkkipainolla tai laserleikkauksilla toteutetut merkit ja symbolit Ohjauspaneelit, mittalaitteet, käsiohjaimet, teollisuuskoneiden ja ajoneuvojen ohjauslaitteet. WING CHEONG 6 OEM ELECTRONICS NÄYTÖT&NÄPPÄIMISTÖT

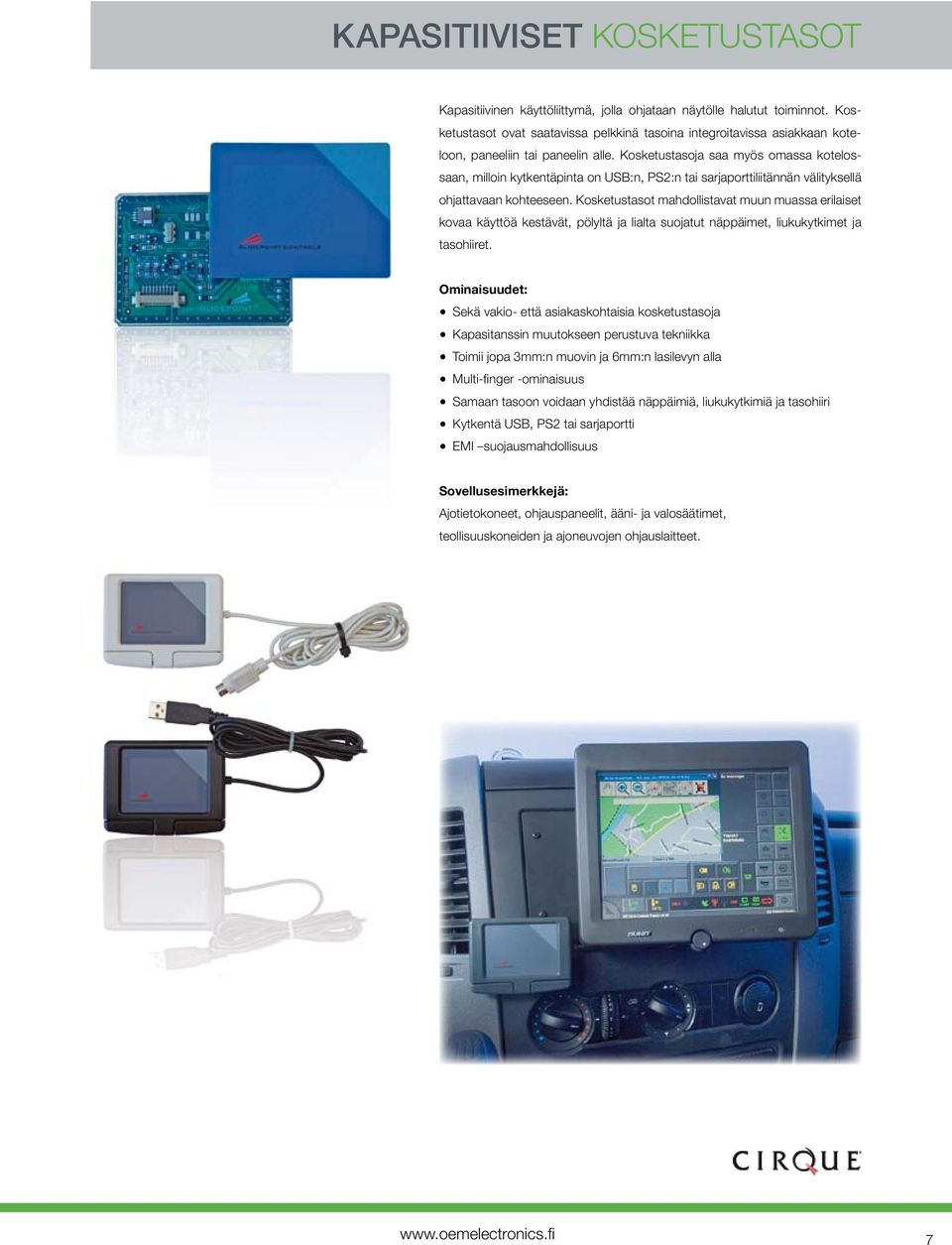

7 KAPASITIIVISET KOSKETUSTASOT Kapasitiivinen käyttöliittymä, jolla ohjataan näytölle halutut toiminnot. Kosketustasot ovat saatavissa pelkkinä tasoina integroitavissa asiakkaan koteloon, paneeliin tai paneelin alle. Kosketustasoja saa myös omassa kotelossaan, milloin kytkentäpinta on USB:n, PS2:n tai sarjaporttiliitännän välityksellä ohjattavaan kohteeseen. Kosketustasot mahdollistavat muun muassa erilaiset kovaa käyttöä kestävät, pölyltä ja lialta suojatut näppäimet, liukukytkimet ja tasohiiret. Sekä vakio- että asiakaskohtaisia kosketustasoja Kapasitanssin muutokseen perustuva tekniikka Toimii jopa 3mm:n muovin ja 6mm:n lasilevyn alla Multi-finger -ominaisuus Samaan tasoon voidaan yhdistää näppäimiä, liukukytkimiä ja tasohiiri Kytkentä USB, PS2 tai sarjaportti EMI suojausmahdollisuus Ajotietokoneet, ohjauspaneelit, ääni- ja valosäätimet, teollisuuskoneiden ja ajoneuvojen ohjauslaitteet. 7

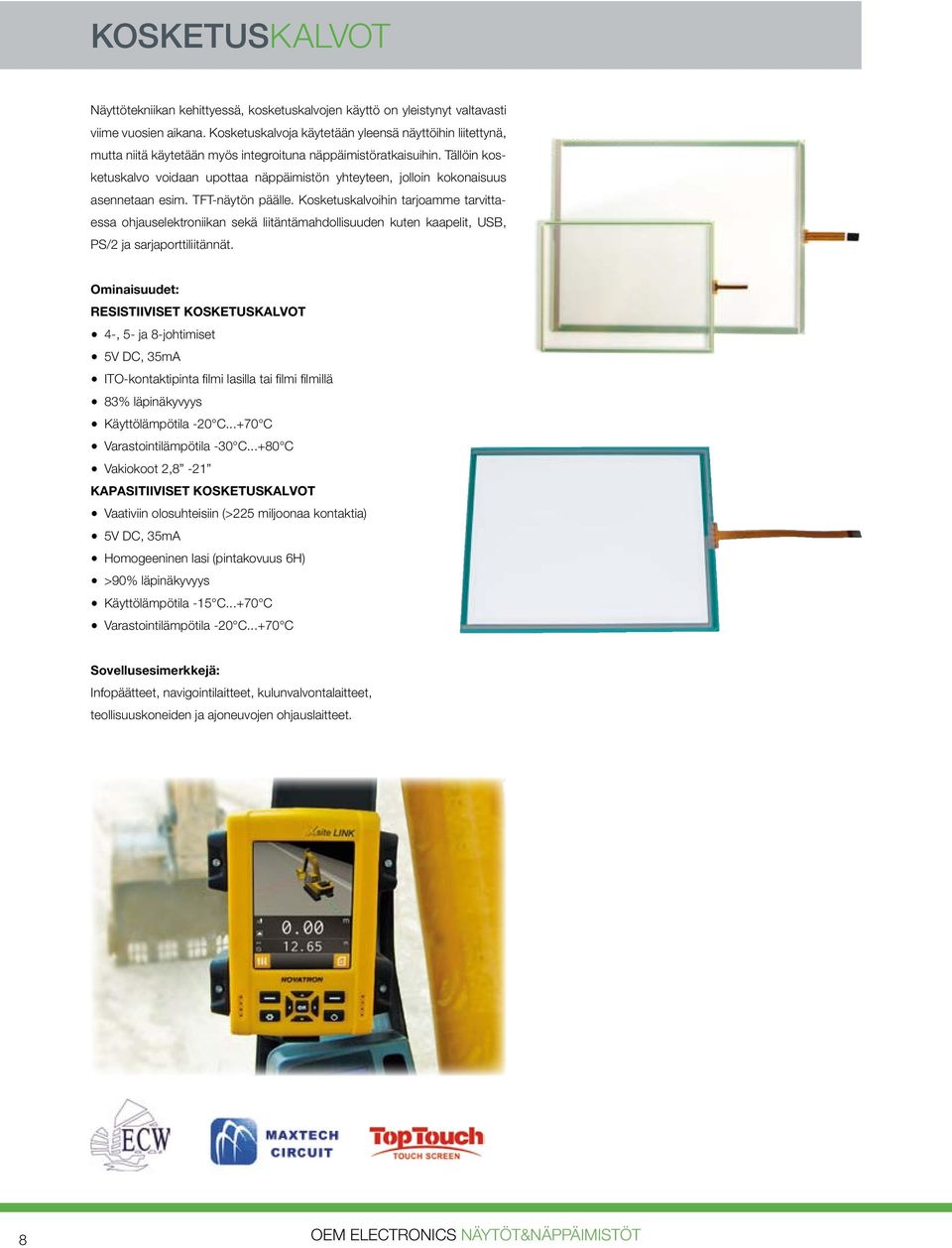

8 KOSKETUSKALVOT Näyttötekniikan kehittyessä, kosketuskalvojen käyttö on yleistynyt valtavasti viime vuosien aikana. Kosketuskalvoja käytetään yleensä näyttöihin liitettynä, mutta niitä käytetään myös integroituna näppäimistöratkaisuihin. Tällöin kosketuskalvo voidaan upottaa näppäimistön yhteyteen, jolloin kokonaisuus asennetaan esim. TFT-näytön päälle. Kosketuskalvoihin tarjoamme tarvittaessa ohjauselektroniikan sekä liitäntämahdollisuuden kuten kaapelit, USB, PS/2 ja sarjaporttiliitännät. Resistiiviset kosketuskalvot 4-, 5- ja 8-johtimiset 5V DC, 35mA ITO-kontaktipinta filmi lasilla tai filmi filmillä 83% läpinäkyvyys Käyttölämpötila -20 C C Varastointilämpötila -30 C C Vakiokoot 2,8-21 Kapasitiiviset kosketuskalvot Vaativiin olosuhteisiin (>225 miljoonaa kontaktia) 5V DC, 35mA Homogeeninen lasi (pintakovuus 6H) >90% läpinäkyvyys Käyttölämpötila -15 C C Varastointilämpötila -20 C C Infopäätteet, navigointilaitteet, kulunvalvontalaitteet, teollisuuskoneiden ja ajoneuvojen ohjauslaitteet. 8 OEM ELECTRONICS NÄYTÖT&NÄPPÄIMISTÖT

9 TFT-NÄYTÖT Aktiivimatriisinäyttö (TFT), sopii sovelluksiin, joissa informaatio esitetään väreissä ja realiajassa. TFT-näytöt ovat nykyisin kontrastiltaan erinomaisia ja katselukulmat laajat. Tuotevalikoimamme kattaa pienet ja keskisuuret TFTnäytöt, joita käytetään pääasiassa vaativissa teollisuus- ja ajoneuvosovelluksissa. Kosketuspaneelit ovat integroitavissa jo tehtaalla. TFT-näyttöihin on saatavana myös asiakaskohtaiset ohjainkortit kaapeleineen. TFT-näyttömme on tarkoitettu ammattimaiseen käyttöön sekä sisä- että ulkotiloissa. Kokoluokat 1,8 15,0 Integroidut TFT-modulit Löytyy sekä 4:3 että 16:9 formaatissa Käyttölämpötila-alue jopa -30 C C Resistiivinen tai kapasitiivinen kosketuspaneeli optiona näytöissä Vaativiin teollisuus- ja ajoneuvosovelluksiin Optiona asiakaskohtaiset ohjainkortit Energiamittarit, kulunvalvontalaitteet, maksupäätteet, vaa at, teollisuuskoneiden ja ajoneuvojen ohjauslaitteet. 9

10 VAKIO JA ASIAKASKOHTAISET LCD-NÄYTÖT Tekstipohjaiset ja graafiset yksiväripohjaiset nestekidenäytöt (LCD) vaativiin olosuhteisiin. Tekstipohjaisia näyttöjä on helppo ohjata ja ne mahdollistavat perus alfanumeeristen merkkien osoittamisen näytöllä. Graafisella näytöllä voidaan osoittaa mitä tahansa kuvioita näytöllä, kuten tekstiä, käyriä ja symboleja. Eri näyttöteknologioilla ja lisäksi LED-pohjaisella RGB-taustavalolla saadaan aikaan lukuisia värivaihtoehtoja. Saatavana on myös asiakaskohtaiset LCD-lasit ja LCD-modulit asiakkaan toiveiden mukaan, jolloin näytön koko, ohjaimet, liitäntäpinta, asennus- ja rakennetapa sekä taustavaloratkaisut ovat valittavissa. Koko 8 x 1 merkkisistä tekstinäytöistä aina QVGA (320 x 240) grafiikkanäyttöihin Teknologiat: TN, HTN, STN, FSTN ja DTSN Ohjainpiirit COB-, COG- ja TAB-tekniikalla LED-taustavalot saatavana sekä yksiväri että RGB ledeillä Käyttölämpötila-alue jopa -30 C C asiakaskohtaiset LCD-lasit ja LCD-modulit asiakkaan toiveiden mukaan Intergoitu lämpötilan kompensointipiiri, DC/DC muunnin ja RAM-muisti mahdollista Kannettavat mittalaitteet ja säätimet, kodinkoneet, energiamittarit, vaa`at, ajoneuvopaneelit ja hälytyskeskukset. 10 OEM ELECTRONICS NÄYTÖT&NÄPPÄIMISTÖT

11 ASIAKASKOHTAISET KAAPELI-LIITINYHDISTELMÄT Asiakaskohtainen kaapeli perustuu aina asiakkaan toivomuksiin. Tarjoamme asiakaskohtaisia pienivirtaisia signaalikaapeleita, ajoneuvoelektroniikkakaapeleita, mutta myös järeitä teollisuuskaapeleita. Kaapeliin valitaan asiakkaan toivoma rakenne, materiaali, kytkentä, liittimet ja vedonpoisto. Lisäksi tarjoamme kaapeleihin eri värien muokkausta sekä asiakkaan omia tyyppikoodeja ja muita merkintöjä. Kaapeliin voidaan liittää myös antureita, vastuksia ja ferriittejä. Valetut liittimet ja asiakaskohtaiset vedonpoistot Asiakaskohtaiset rakenteet ja materiaalit EMI-suojausmahdollisuus Asiakaskohtaiset merkinnät ja värit Mahdollista integroida elektroniikkaa ja antureita Näytönohjaus, ajoneuvoelektroniikka, sairaalaelektroniikka, tietoliikenne ja anturi-kaapelisovellukset. 11

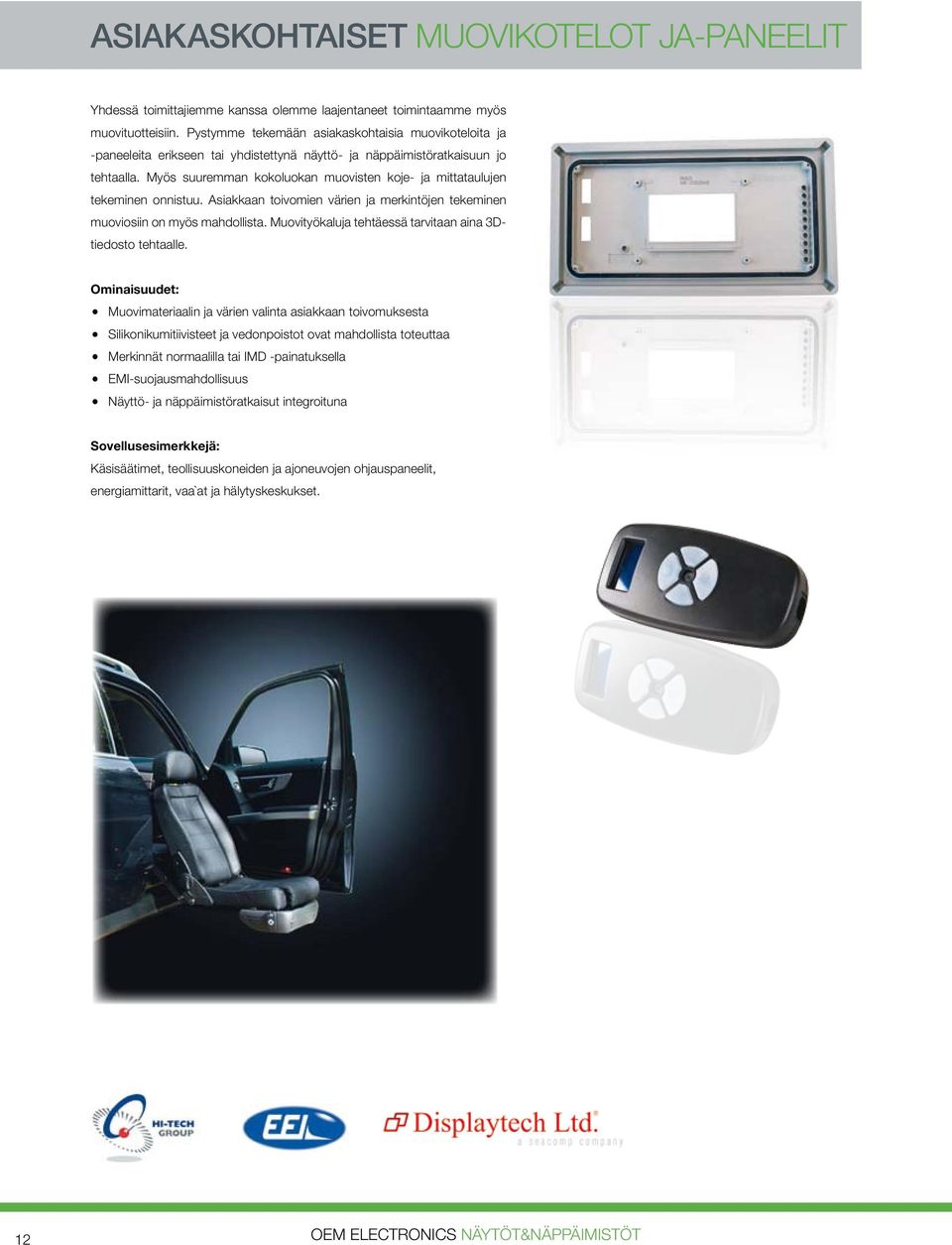

12 ASIAKASKOHTAISET MUOVIKOTELOT JA-PANEELIT Yhdessä toimittajiemme kanssa olemme laajentaneet toimintaamme myös muovituotteisiin. Pystymme tekemään asiakaskohtaisia muovikoteloita ja -paneeleita erikseen tai yhdistettynä näyttö- ja näppäimistöratkaisuun jo tehtaalla. Myös suuremman kokoluokan muovisten koje- ja mittataulujen tekeminen onnistuu. Asiakkaan toivomien värien ja merkintöjen tekeminen muoviosiin on myös mahdollista. Muovityökaluja tehtäessä tarvitaan aina 3Dtiedosto tehtaalle. Muovimateriaalin ja värien valinta asiakkaan toivomuksesta Silikonikumitiivisteet ja vedonpoistot ovat mahdollista toteuttaa Merkinnät normaalilla tai IMD -painatuksella EMI-suojausmahdollisuus Näyttö- ja näppäimistöratkaisut integroituna Käsisäätimet, teollisuuskoneiden ja ajoneuvojen ohjauspaneelit, energiamittarit, vaa`at ja hälytyskeskukset. 12 OEM ELECTRONICS NÄYTÖT&NÄPPÄIMISTÖT

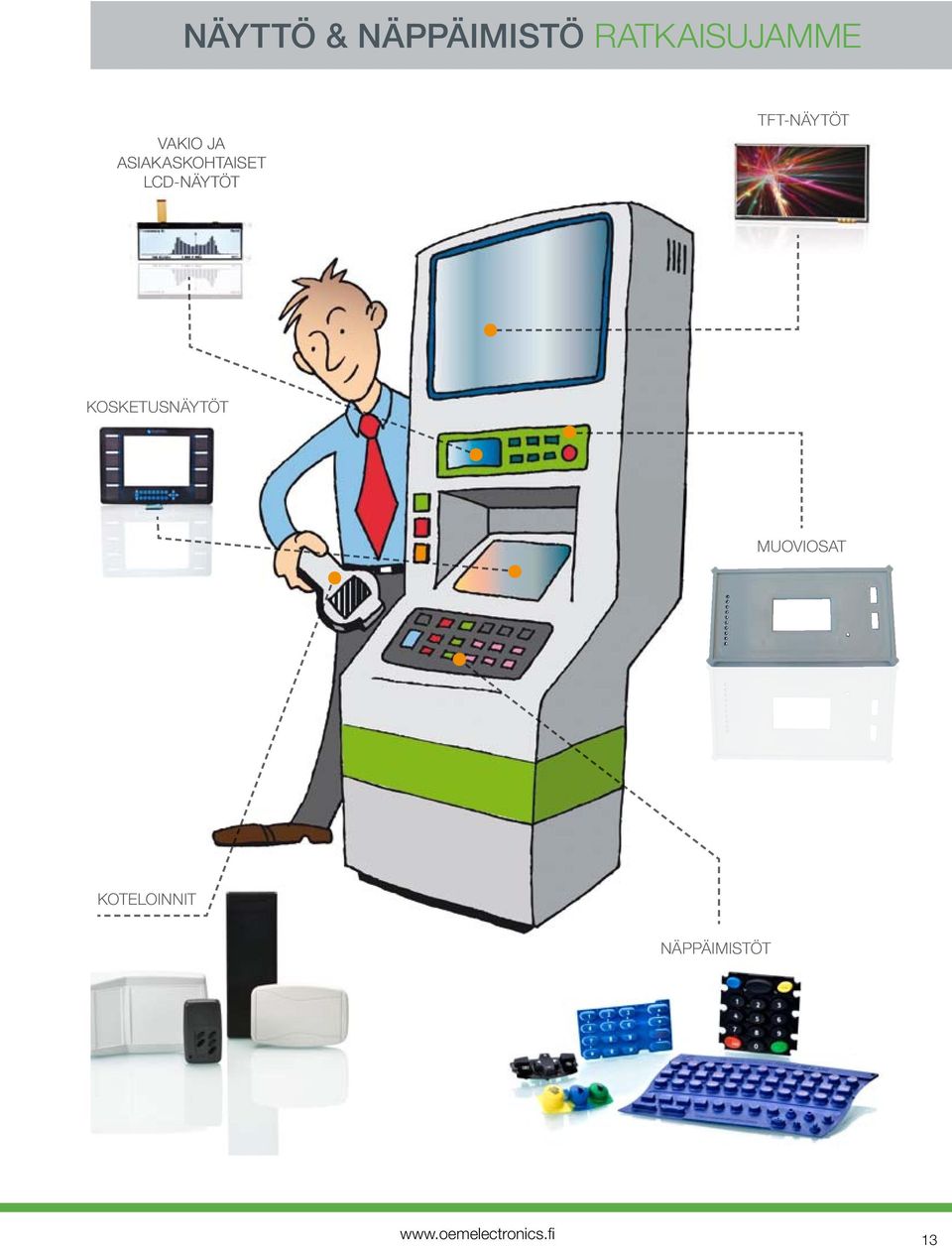

13 NäyTtö & Näppäimistö RATKAISUJAmme VAKIO JA ASIAKASKOHTAISET LCD-NÄYTÖT TFT-NÄYTÖT KOSKETUSNÄYTÖT MUOVIOSAT KOTELOINNIT NÄPPÄIMISTÖT 13

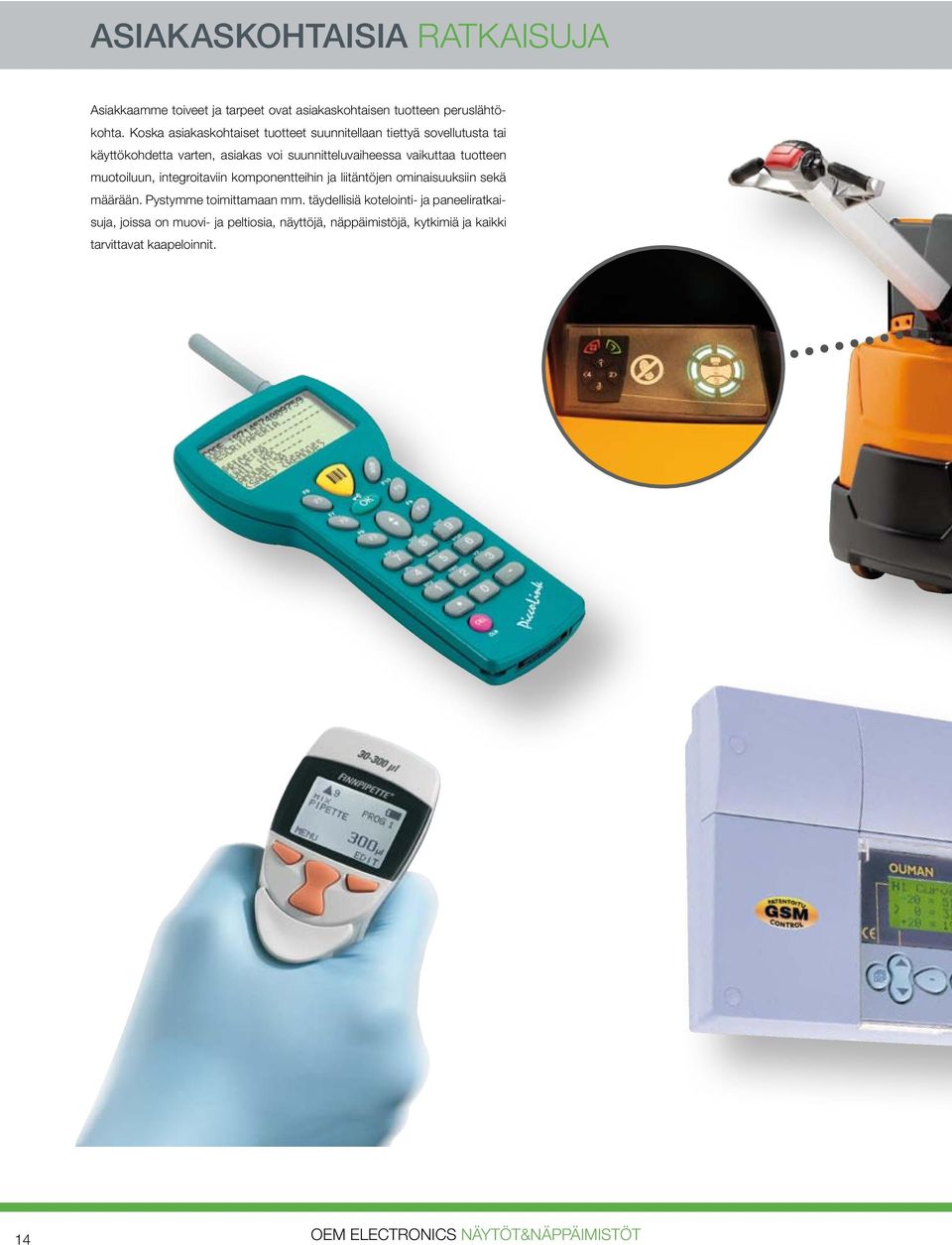

14 ASIAKASKOHTAISIA RATKAISUJA Asiakkaamme toiveet ja tarpeet ovat asiakaskohtaisen tuotteen peruslähtökohta. Koska asiakaskohtaiset tuotteet suunnitellaan tiettyä sovellutusta tai käyttökohdetta varten, asiakas voi suunnitteluvaiheessa vaikuttaa tuotteen muotoiluun, integroitaviin komponentteihin ja liitäntöjen ominaisuuksiin sekä määrään. Pystymme toimittamaan mm. täydellisiä kotelointi- ja paneeliratkaisuja, joissa on muovi- ja peltiosia, näyttöjä, näppäimistöjä, kytkimiä ja kaikki tarvittavat kaapeloinnit. 14 OEM ELECTRONICS NÄYTÖT&NÄPPÄIMISTÖT

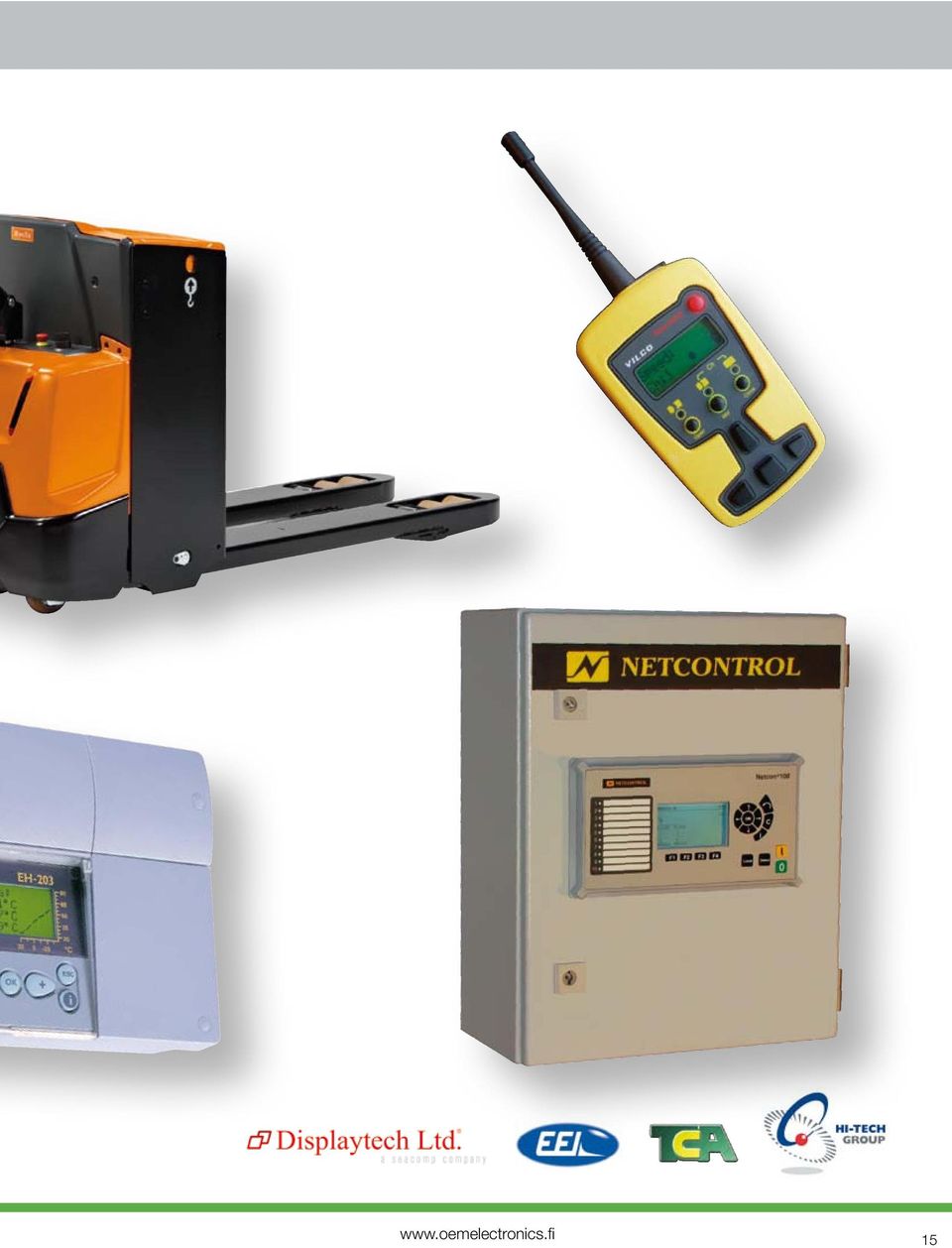

15 15

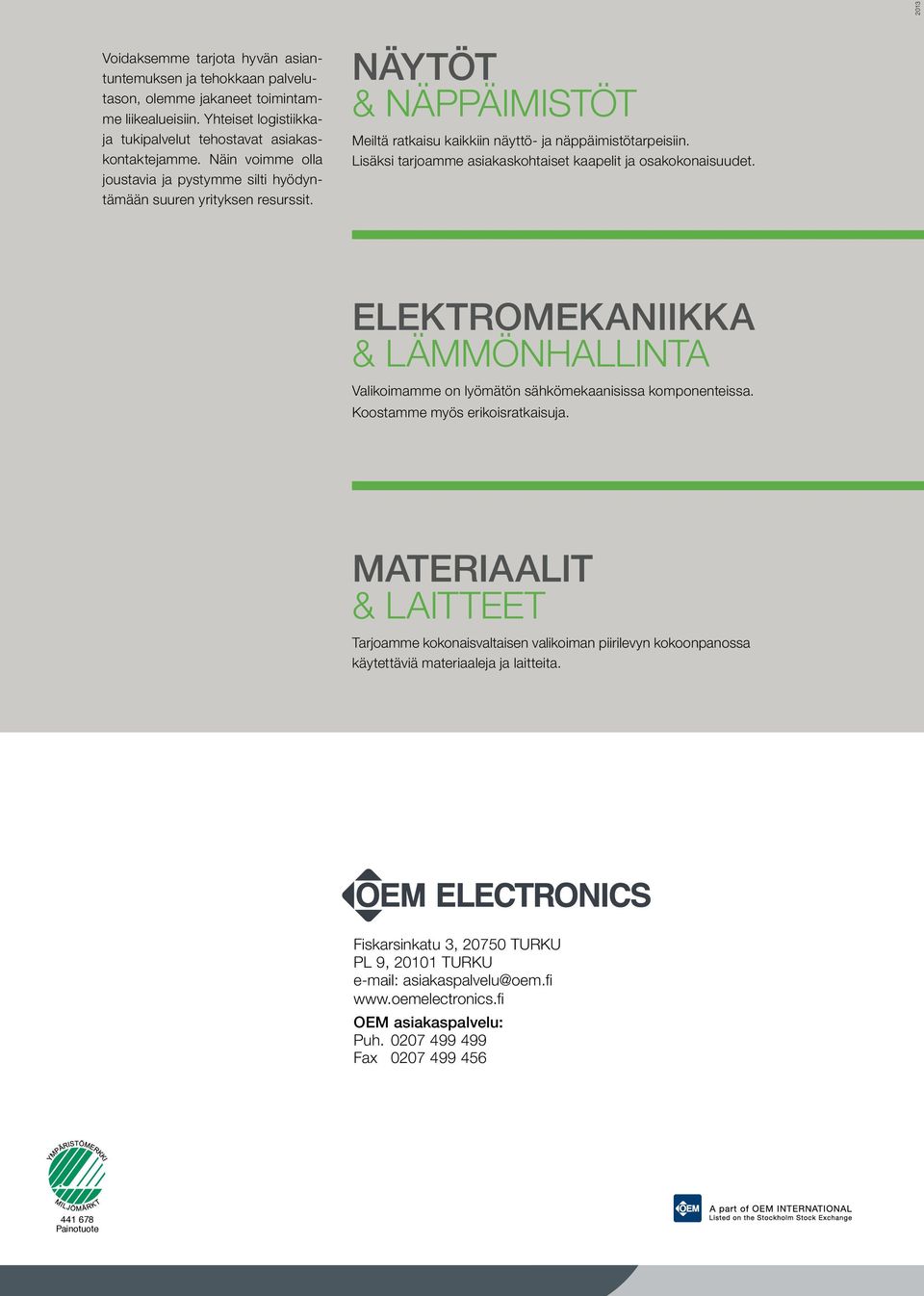

16 2013 Voidaksemme tarjota hyvän asiantuntemuksen ja tehokkaan palvelutason, olemme jakaneet toimintamme liikealueisiin. Yhteiset logistiikkaja tukipalvelut tehostavat asiakaskontaktejamme. Näin voimme olla joustavia ja pystymme silti hyödyntämään suuren yrityksen resurssit. NÄYTÖT & NÄPPÄIMISTÖT Meiltä ratkaisu kaikkiin näyttö- ja näppäimistötarpeisiin. Lisäksi tarjoamme asiakaskohtaiset kaapelit ja osakokonaisuudet. ELEKTROMEKANIIKKA & LÄMMÖNHALLINTA Valikoimamme on lyömätön sähkömekaanisissa komponenteissa. Koostamme myös erikoisratkaisuja. MATERIAALIT & LAITTEET Tarjoamme kokonaisvaltaisen valikoiman piirilevyn kokoonpanossa käytettäviä materiaaleja ja laitteita. Fiskarsinkatu 3, TURKU PL 9, TURKU OEM asiakaspalvelu: Puh Fax Painotuote
