1 Koteloluettelo CSEMET Cubo

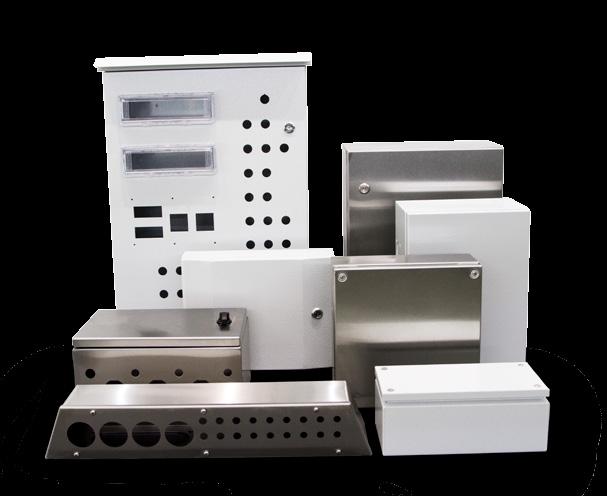

2 Casemet palveluksessasi Casemet on kotelointialan ammattilainen. Tuotevalikoimaamme kuuluvat vaativiin olosuhteisiin suunnitellut teräskotelot sekä lisätarvikkeet. Vakiokoteloiden lisäksi tarjoamme asiakkaillemme vakiokoteloihin pohjautuvia kustomoituja kotelointiratkaisuja sekä asiakkaan tuotekehitysprojekteihin pohjautuvia täysin asiakaskohtaisesti räätälöityjä kotelointiratkaisuja. Osana palvelutarjontaamme ovat myös koteloiden kalustus sekä kolmannen osapuolen komponenttien hankinta. Olemme luotettava ja joustava yhteistyökumppani, ja meillä on vankka kokemus erilaisista kotelointiratkaisuista. Vahvuuksiimme kuuluvat hyvä tuntemus eri valmistusmateriaaleista sekä innovatiivinen suunnitteluosasto. Sertifikaatit ja standardit Tuotantotilamme ovat nykyaikaiset. Tehtaillemme on myönnetty seuraavat sertifikaatit: ISO 9001:2015-laatujärjestelmäsertifikaatti ISO 14001:2015-ympäristöjärjestelmäsertifikaatti Lisätietoja Lisätietoja saat verkkosivustoltamme osoitteesta tai ottamalla yhteyttä myyntihenkilöstöömme. Olemme ylpeitä tuotteistamme. Kehitämme ja testaamme niitä sopimaan laajasti eri käyttötarkoituksiin ja kestämään äärimmäisiäkin olosuhteita. Kotelosarjoillemme Cubo E, EO ja F on myönnetty seuraava sertifikaatti EN 62208:2011. Lisäksi Cubo E- ja F-kotelosarjoille on myönnetty DNV-GL- ja UL 508 Industrial Control Panels-sertifikaatti. Tutustu Internet-sivuihimme Sivuilta löydät mm.: Uusimmat tuoteuutiset Tuotetiedot siakasreferenssit Esitteet ja lehtiset Myyntihenkilöstömme yhteystiedot Toimipisteemme: Insinöörinkatu 1, Mikkeli Työkeskuksenkatu 4, Mikkeli 2 CSEMET 2017

3 Sisältö Casemet palveluksessasi... 2 Kotelon valinta...4 Kotelointiluokat ja iskunkesto... 6 Tekniset tiedot... 9 Casemet Cubo -kotelot tarkemmin...10 CUSTOMIZED siakaskohtaiset kotelointiratkaisut...12 TERÄSKOTELOT Casemet Cubo E -seinäkaapit, IP 66 Koot 200 x 300 x x 1200 x 300 mm sileät sivut tai laippa-aukot...14 Casemet Cubo EO -seinäkaapit, IP 66 Koot 190 x 240 x x 960 x 248 mm laippa-aihiot...28 Casemet Cubo F -riviliitinkotelot, IP 66 Koot 150 x 150 x x 400 x 120 mm sileät sivut tai laippa-aukot, joissakin malleissa polykarbonaatti-ikkuna...36 Yleiset kotelotarvikkeet CSEMET

4 Kotelon valinta Koteloa valittaessa on tunnettava siihen asennettavien laitteiden toimintaperiaatteet sekä kotelon sijoituspaikka. Näiden tietojen avulla voidaan määrittää tarvittavat kotelon ominaisuudet oikein. Kotelon valinnassa huomioitavia seikkoja ovat mm: materiaali mitat kotelointiluokka ja iskunkesto paloluokitus sertifikaatit erityisolosuhteet. Materiaali Casemet Cubo -sarjaamme kuuluvat teräksestä (polyesterimaalattu- sekä ruostumaton teräs, ISI304 tai haponkestävä teräs ISI316). Käytämme korkealuokkaisia maailman johtavien materiaalitoimittajien materiaaleja. Oikeat materiaalit varmistavat asennettujen laitteiden sekä käyttäjien turvallisuuden ja vähentävät merkittävästi laitteiden toimintahäiriöistä aiheutuvia tarpeettomia kustannuksia. Kotelon huoltotarve on sidoksissa käytettyyn materiaaliin. Teräs Teräskoteloilla on korkea iskunkesto ja kotelointiluokka. Kotelot on helppo valmistaa asiakaskohtaisin mitoin. Vakiokoteloidemme materiaalinpaksuus on 1, 1,5 mm. Ruostumaton teräs, ISI304 Ruostumaton ISI304 -teräs soveltuu ulkokäyttöön (sadesuojaa suositellaan), sillä sen korroosion- sekä UV-säteilynkesto ovat ensiluokkaisia. Materiaali soveltuu vaativiin teollisuusympäristöihin, kuten esimerkiksi elintarviketeollisuuteen. Lisäksi ruostumaton teräs on erittäin käytännöllinen materiaali, sillä se ei tarvitse juurikaan huoltoa. Sen kustomointi on kuitenkin vaikeampaa kuin maalatun teräksen. Ruostumattomasta ISI304 -teräksestä valmistettujen koteloidemme pintakarheus on Ra 0,20...0, µm. Haponkestävä teräs, ISI316 Haponkestävä teräs, ISI316 -terästä käytetään olosuhteissa, joissa vaaditaan äärimmäistä korroosiokestoa tai joissa ei suositella käytettäväksi tavallista ruostumatonta terästä, kuten off-shore -teollisuudessa. Kyseessä on erikoisvalmisteinen materiaali, joka on tästä johtuen kalliimpaa kuin ISI304. Materiaalista valmistettujen koteloidemme pintakarheus on Ra 0,20...0, µm. Kyseiset kotelot ovat saatavilla ainoastaan pyynnöstä. Polyesterimaalattu teräs Polyesterimaalattujen teräskoteloidemme perusväri on harmaa (RL 70). Pinnoitteen paksuus on µ eikä se sisällä TGIC:tä (triglysidyyliisosyanuraatti). Polyesterimaalatut Casemet Cubo - kotelot käyvät läpi seuraavat prosessit: esikäsittely huuhtelu kuivaus polyesterijauhemaalausikuivaus. Koska asiakkaan toivomat leikkaukset tehdään ennen pintakäsittelyä ja maalausta, korroosiokestävyys on erinomainen myös leikkauskohdissa. 4 CSEMET 2017

5 Materiaalien vertailu Polykarbonaatti BS GRP lumiini Ruostumaton teräs, ISI304 Haponkestävä teräs, ISI316 Maalattu teräs Ulkokäyttö **** * ***** **** ***** ***** **** Sisäkäyttö ***** ***** ***** ***** ***** ***** ***** Kustannukset **** ***** ** *** * * ** Kevyt paino ***** ***** ** * * * * Suuri jäykkyys *** ** **** **** ***** ***** ***** Iskunkesto **** ** **** **** ***** ***** ***** UV-säteilyn sietokyky **** * **** ***** ***** ***** ***** Käyttölämpötila-alue **** ** **** **** **** **** **** Työstön helppous ***** ***** * * * * ** Sähköneristysominaisuudet ***** ***** **** N/ N/ N/ N/ Paloluokitus **** * ** **** ***** ***** ***** Liuottimien sietokyky * * ***** ***** ***** ***** * Bensiinin sietokyky *** * ***** ***** ***** ***** * Hydrauliöljyn sietokyky ***** ***** ***** ***** ***** ***** ** lkoholien sietokyky **** *** **** ***** ***** ***** ** lkalien sietokyky ** ***** **** * ***** ***** * Happojen sietokyky *** ** *** * **** ***** * BS = akryylinitriilibutadieenistyreeni GRP = Lasikuituvahvisteinen polyesteri Erinomainen ***** Hyvä *** ja **** Kohtuullinen ** Heikko * N/ Tieto ei ole saatavilla Mitat Laitteiston minimi- ja/tai maksimimitat määrittävät käytettävän kotelon koon. Ota kokoa valitessasi huomioon, onko todennäköistä, että laitteistoon lisätään myöhemmin komponentteja ja jos näin on, riittääkö kotelon koko myös lisäysten jälkeen. Vakiokoteloistamme on saatavilla useita kokoja. Lisäksi voimme luoda asiakkaan toivomien mittojen mukaisia ratkaisuja. Teräskoteloiden valmistus asiakaskohtaisin mitoin on edullista myös pienissä erissä. CSEMET

6 Sähkölaitteiden kotelointiluokat Kotelointiluokka on tärkeä koteloihin liittyvä määre. Se määritellään kalustamattomalle kotelolle, ja se on koko ajan pyrittävä pitämään samalla tasolla kotelon asennuksen ja kalustuksen yhteydessä. Tämä tarkoittaa, että esimerkiksi holkkitiivisteiden IP-luokan tulee olla sama tai korkeampi kuin kotelon IP-luokan. IK-luokka (Eurooppalainen standardi EN 62262) IK-luokka osoittaa koteloiden suojaustason ulkoisia mekaanisia iskuja vastaan. Kestomuovi- ja teräskoteloidemme IK-luokat vaihtelevat IK välillä. Lisätietoja löytyy sivulta 8. IP-luokka (Eurooppalainen standardi EN 60529) IP-merkintä muodostuu kirjaimista IP sekä sitä seuraavista kahdesta numerosta ja valinnaisesta kirjaimesta. Merkinnän ensimmäinen numero kertoo kosketussuojauksen vieraita esineitä ja pölyä vastaan. Toinen numero puolestaan osoittaa vesitiiveyden. Casemet Cubo -kotelot on suunniteltu vaativiin olosuhteisiin. Niiden IP-luokat ulottuvat IP 55-luokasta aina IP 66/67-luokkaan. Olemme myös valmistaneet asiakaskohtaisia ratkaisuja IP 69K luokituksella. Nämä sovellukset ovat pölytiiviitä ja ne kestävät korkeapaine- ja höyrypuhdistusta. Paloluokka Paloluokka määritellään sen perusteella, kuinka helposti materiaali palaa tai syttyy aiheuttaen tulipalon. Kotelon paloluokkaa koskevat vaatimukset riippuvat siitä, mihin tarkoitukseen koteloa käytetään. Paloluokalla viitataan muiden materiaalien kuin metallin tai keramiikan kykyyn vastustaa syttymistä ja palamista. Lisätietoja sivun 9 taulukossa. 6 CSEMET 2017

7 Casemet Cubo -sarja E EO F Materiaali ISI304, PPMS ISI316L PPMS ISI304, PPMS ISI316L SGS Fimko EN X X X SGS Fimko EN UL X X DNV-GL X X MTERILI: ISI304 = ruostumaton teräs PPMS = polyesterimaalattu teräs, galvanoitu teräs ISI316L= haponkestävä teräs SERTIFIKTIT: UL = Underwriters Laboratories, File # E (Yhdysvallat) DNV-GL = Luokitussäännöt: laivat, avomeriyksiköt sekä nopeat ja kevyet alukset CSEMET

8 Kotelointiluokat ja iskunkesto IP-luokka, EN numero: Kosketussuojaus 2. numero: Suojaus nestemäisiltä aineilta 1. numero 2. numero 0 Ei suojausta 0 Ei suojausta 1 Suojaus yli 50 mm kokoisilta esineistä 1 Suojaus pystysuoraan putoavilta vesipisaroilta 2 Suojaus yli 12 mm kokoisilta esineistä 2 Suojaus enintään 15 kulmassa putoavilta vesipisaroilta 3 Suojaus yli 2,5 mm kokoisilta esineistä 3 Suojaus enintään 60 kulmassa putoavilta vesipisaroilta 4 Suojaus yli 1 mm kokoisilta kiinteiltä esineistä 4 Suojaus kaikista suunnista roiskuvalta vedeltä 5 Suojaus pölyltä, rajoitettu sisäänpääsy sallittu 5 Suojaus kaikilta suunnilta matalalla paineella ruiskutettavalta vedeltä* 6 Täysin eristetty pölyltä 6 Suojaus paineruiskuvedeltä* 7 Suojaus lyhytaikaiselta upotukselta veden alle 15 cm ja 1 m välisellä alueella 8 Suojaus pitkäaikaiselta upotukselta paineenalaisen veden alle *Vähäinen sisäänpääsy sallittu IK-luokka, EN Suoja ulkoisia mekaanisia iskuja vastaan IK-luokka Iskuenergia (joule) < CSEMET 2017

9 Tekniset tiedot Kotelosarja Cubo E Cubo EO Cubo F Materiaali ISI304 ISI316L PPMS PPMS ISI304 ISI316L PPMS ihiovaihtoehdot Sileät sivut Sileät sivut Laippa-aukot Laippaaihiot Sileät sivut Sileät sivut Minimikoko (mm) 200 x 300 x x 240 x x 150 x 80 Sileät sivut, laippa-aukot Maksimikoko (mm) 1000 x 1200 x x 960 x x 400 x 120 Kotelointiluokka IP 66 (1 IP 66 IP 66 Iskunkesto IK 09 (- C...+ C) IK 09 (- C...+ C) IK 09 (- C...+ C) Ympäristöluokitus (UL) 4, 4X, 12, 13 (2 N/ 4, 4X, 12, 13 (3 Jatkuva käyttölämpötila -40 C +80 C -40 C +80 C -40 C +80 C Paloluokka N/ N/ N/ MTERILI: ISI304 = ruostumaton teräs ISI316L= haponkestävä teräs PPMS= polyesterimaalattu teräs, galvanoitu teräs N/ = tieto ei ole saatavilla 1) Kaksiovisena IP 55 2) EFEP-, ESSP-, ESP- kotelot 3) FFUP-, FSUP-, FUP-kotelot Nema-luokat National Electrical Manufacturers ssociation (NEM) NEM on elektronisia tuotteita valmistavien kaupallinen järjestö Yhdysvalloissa. UL (Underwriters Laboratories) käyttää NEM:n määrittelemiä standardeja ja testausmenetelmiä testatessaan koteloita ja myöntäessään koteloille UL-sertifikaatin. Nema-luokka NEM1 NEM12 NEM13 NEM3R NEM4 NEM4X Käyttäminen sisätiloissa. Suojaa rajoitetun määrän verran putoavalta lialta. Käyttö sisätiloissa. Suojaa pyörivältä ja tippuvalta pölyltä sekä ei-syövyttäviltä tippuvilta nesteiltä. Käyttö sisätiloissa. Suojaa pölyltä, ruiskuvedeltä ja öljyltä sekä ei-syövyttäviltä jäähdytysnesteiltä. Käyttö ulkotiloissa. Suojaa tippuvalta pölyltä, sadevedeltä, lumelta ja räntäsateelta. Lisäksi suojaa kotelon pintaan muodostuvan ulkopuolisen jään aiheuttamilta vaurioilta. Käyttö sisä- tai ulkotiloissa. Suojaa pölyltä ja vesisateelta tuulen puhaltamana. Suojaa myös roiske- ja suihkutusvedeltä ja kotelon pintaan muodostuvan ulkopuolisen jään aiheuttamilta vaurioilta. Käyttö sisä- tai ulkotiloissa. Suojaus korroosiolta, tuulen puhaltamalta pölyltä ja vesisateelta. Suojaa myös roiske- ja xsuihkutusvedeltä ja kotelon pintaan muodostuvan ulkopuolisen jään aiheuttamilta vaurioilta. CSEMET

10 Casemet Cubo -kotelot tarkemmin Kansi Teräksisiä vakiomallisia Casemet Cubo F riviliitin-koteloita on saatavana myös polykarbonaatti-ikkunalla varustettuina. Tiiviste Käytämme teräskoteloissamme ruiskutettuja, saumattomia polyuretaanitiivisteitä, jotka takaavat korkean suojausluokan. Vaihtoehtoinen tiivistemateriaali on silikoni. Eri tiivistemateriaalien käyttölämpötilat alla: Polyuretaani C Neopreeni C Silikoni C sennuslevyt sennuslevymme on valmistettu galvanoidusta teräksestä. Levyjen paksuus on 1,5 3,0 mm riippuen levyn koosta. Pyynnöstä valmistam- me asennuslevyt asiakkaan toivomasta materiaalista, kuten ruostumattomasta teräksestä tai sähköä johtamattomasta meteriaa- lista. Kustomoimme asennuslevyt tarvittaessa asiakaskohtaisin aukotuksin. Teräksestä valmistetut Casemet Cubo E- ja EO -seinäkaapit on varustettu vakiona asennuslevyillä. 10 CSEMET 2017

11 Saranat Casemet Cubo -vakiokotelovalikoimaamme kuuluu myös saranoilla varustettuja terässeinäkaappeja. Casemet Cubo E -seinäkaappien saranat voi vaihtaa helposti puolelta toiselle jopa viimeisenä toimenpiteenä asennuspaikalla. Kaikki kotelomme voidaan pyynnöstä varustaa saranoilla. Saranat kuuluvat lisätarvikevalikoimaamme. Lukitus ja sinetöinti Teräksestä valmistetuissa Casemet Cubo E- ja EO -seinäkaapeissa on vakiona lukot. Tarjolla on useita erilaisia lukkovaihtoehtoja. Tuotepakkausten sisältö Casemet Cubo -sarja E EO F Kotelon alaosa X X X Kansi/ovi X X X Kansiruuvit X Peitetulpat X 2 sennusruuvit X X X sennuslevy vaadituilla muttereilla X X Peitelevy(t) laippa-auko(i)lle, muttereineen ja pultteineen Korotuskehys ruuveineen X** X** Maadoitustarvikkeet X X X Lukko ja avain X X*** 2 sennusreikien (ja saranan reikien) peitetulpat ** Vain laippa-aukolliset mallit *** Neljäsosan kääntyvä lukkosalpa, ei avainta **** Riippuu valitusta versiosta CSEMET

12 siakaskohtaiset kotelointiratkaisut Olemme vaativiin olosuhteisiin soveltuvien asiakaskohtaisten kotelointiratkaisujen ammattilainen. siakaskohtainen kotelointiratkaisutarjontamme voidaan jakaa vakiotuotteisiin pohjautuviin kustomoituihin kotelointiratkaisuihin sekä asiakkaan tuoteprojekteihin perustuviin täysin asiakaskohtaisesti räätälöityihin kotelointiratkaisuihin. Kustomointipalvelut Työstöt, kuten leikkaus, poraus ja kierteistys asiakkaan piirustusten mukaisesti Painatus Väripalvelut Mekaaninen kokoonpano siakaskohtaiset koot Integrointipalvelut Mekaaninen kokoonpano Elektromekaaninen kokoonpano Laitteistojen ja ohjelmistojen integroinnit Koestus, myös ympäristö- ja toiminnallisuustestaukset Kolmannen osapuolen komponenttien hankinta Logistiikka ja laadunvarmistus 12 CSEMET 2017

13 Mitä me voimme tarjota Meillä on vuosien kokemus eri aloille suunnatuista erilaisista kotelointiratkaisuista. Lisäksi meillä on erittäin ammattitaitoinen henkilöstö, innovatiivinen suunnittelu-osasto sekä vankka tuntemus eri raaka-aineista. Olemme erikoistuneet vaativiin olosuhteisiin tarkoitettuihin kotelointiratkaisuihin, joilta vaaditaan korkeaa kotelointiluokkaa. Erityistiiviste- ja kotelomateriaaleja on saatavilla pyynnöstä. Nykyaikaiset tuotantotilamme on varustettu uusinta teknologiaa edustavin robotein ja laserleikkauskeskuksineen. Uusin 2D-kuitulaser on juuri otettu käyttöön tehtaallamme. Käytämme teräskoteloiden taivuttamiseen ja hitsaamiseen täysautomaattisia robottisoluja. Taivutussolu mahdollistaa joustavan mitoituksen ilman työkalujen vaihtoa. Laserleikkaustekniikkamme ansiosta vapaasti suunnitellut muodot ja päämitat ovat mahdollisia ilman asetusaikoja. Metallikoteloiden aukotukset tehdään ennen koteloiden maalausta korroosion välttämiseksi leikkausalueilla. Vahvuuksiamme asiakaskohtaisten kotelointiratkaisujen tuottajana: Kokenut suunnitteluosasto siantunteva ja innovatiivinen henkilöstö Useiden eri materiaalien hyvä tuntemus Laaja valikoima korkealaatuisia komponentteja Vapaat leikkausmuodot mahdollistavat laserleikkaustyökalut. Casemetin uusin ja modernein 2D-kuitulaser Salvagninin 4kW L3-kuitulaser on Casemetin uusin ja modernein koneinvestointi, joka mahdollistaa ohutlevyleikkeiden erittäin nopean ja tehokkaan leikkaamisen ja niiden jatkojalostamisen. Laserin muita tärkeitä osakomponentteja ovat kuormaus- ja poistoasemat, laserjärjestelmän purkauslaite ja syöttöasema, saksipöydät, hihnakuljetin ja Minitower-varasto. Manipuloitavat materiaalit: metallilevyt magneettiset ja ei-magneettiset pinnat paljaat, maalatut tai yksi pinta / molemmat pinnat muovikalvolla päällystetyt lävistetyt ja kohokuvioidut CSEMET

14 Casemet Cubo E- seinäkaapit IP 66, kaksiovisena IP 55 Koot 200 x 300 x x 1200 x 300 mm polyesterimaalattu teräs: sileät sivut ja laippa-aukolliset mallit ruostumaton teräs ISI304: sileät sivut haponkestävä teräs ISI316L: sileät sivut Casemet Cubo E -seinäkaapit lyhyesti: Polyesterimaalattuissa koteloissa on laippa-aukot, kun taas ruostumattomasta ja haponkestävästä teräksestä valmistetuissa koteloissa sileät sivut Saatavilla 31 koossa Kotelon alaosassa on hitsatut M8-pultit asennuslevylle ja ovessa M6-pultit DIN-kiskoprofiileille tai DIN-kiskoille laosan kahdella sivulla M6-pultit maadoitusta varten Ovi aukeaa 110 astetta Oven saranat voi helposti vaihtaa oikealta vasemmalle siakaskohtaiset koot helposti saatavilla myös pienissä erissä kilpailukykyisin hinnoin Polyesterimaalatuissa koteloissa on seinäkiinnitysreiät. Ruostumattomasta ja haponkestävästä teräksestä valmistetuissa malleissa on vain porausmerkinnät. Tuotepaketin sisältö: Kotelon alaosa ja ovi Peitelevy(t) laippa-auko(i)lle ja tarvittavat mutterit ja pultit (maalatut kotelot) sennuslevy muttereineen M8-pultti, prikat ja mutteri asennuslevyn maadoitukseen Maadoitusmerkit DIN 3 -lukko ja yksi DIN 3 -avain sennusreikien (maalatut kotelot) ja saranan reikien peitetulpat M6-pulttien mutterit ja prikat Tuotteeseen saatavilla olevat kustomointipalvelut: siakaskohtainen mitoitus Työstö Väripalvelu Komponenttien kokoonpano Vaatimustenmukaisuus Teräskotelot: K 4 J Tekniset tiedot Kotelointiluokka: IP 66, kaksiovisena IP 55 Iskunkesto: IK 09 (- C... + C) Materiaali laosa/ovi: Polyesterimaalattu teräs, ruostumaton teräs ISI304 tai haponkestävä teräs ISI316L Tiiviste: PUR (polyuretaani) sennuslevy: Galvanoitu teräs Lukot: Maalatuissa koteloissa sinkkivalu kromipinnoitteella ja ruostumattomasta teräksestä valmistetuissa koteloissa ISI 304- tai 316 -terästä Saranat: Ruostumaton teräs ihiovaihtoehdot Polyesterimaalatut Laippa-aukot, sileät sivut kotelot: Haponkestävästä Sileät sivut teräksestä valmistetut kotelot: Ruostumattomasta Sileät sivut teräksestä valmistetut kotelot: Vakioväri Polyesterimaalatut Harmaa RL70 kotelot: Materiaaleihin liittyvät tekniset tiedot löytyvät sivulta 5. Lisätietoja kustomointipalveluistamme löytyy sivulta 12. Ulkotilassa suosittelemme Kotelon pohjassa on hitsatut M8- Tuotetiedot löytyvät osoitteesta sadekaton käyttöä. pultit ja ovessa M6-pultit. Yhdellä sivulla on lisäksi maadoitukseen tarkoitettu M6-pultti. 14 CSEMET 2017

15 Casemet Cubo E -seinäkaapit, laippa-aukot, polyesterimaalattu teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys laosan syvyys syvyys (mm) Pakkaus- EFEF x B-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF x C-laippa-aukko EFEF808030D 3 x C-laippa-aukko, kaksiovinen EFEF D 3 x C-laippa-aukko, kaksiovinen EFEF D 4 x C-laippa-aukko, kaksiovinen EFEF D 4 x C-laippa-aukko, kaksiovinen koko (kpl) Snro EFEF EFEF EFEF808030D Casemet Cubo E -seinäkaapit, sileät sivut, polyesterimaalattu teräs Ulkomitat (mm) Sisäsyvyys Leveys Korkeus Syvyys (mm) Pakkauskoko (kpl) EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP-sarja jatkuu seuraavalla sivulla» CSEMET

16 Casemet Cubo E -seinäkaapit Ulkomitat (mm) Sisäsyvyys Leveys Korkeus Syvyys (mm) Pakkauskoko (kpl) EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP Sileät sivut EFEP808030D Sileät sivut EFEP D Sileät sivut EFEP D Sileät sivut EFEP D Sileät sivut Casemet Cubo E -seinäkaapit, sileät sivut, ruostumaton teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys laosan syvyys syvyys (mm) Pakkaus- ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut koko (kpl) Snro ESSP ESSP CSEMET 2017

17 Casemet Cubo E -seinäkaapit, sileät sivut, haponkestävä teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys syvyys ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut ESP Sileät sivut (mm) Pakkaus- koko (kpl) ESP Sadekatot Mitat (mm) Pakkauskoko (kpl) Snro Maalattu, RL70 ERS2015 Koolle EFEF x ERS3015 Koolle EFEF30xx x ERS4015 Koolle EFEF x ERS3020 Koolle EFEF30xx x ERS3820 Koolle EFEF38xx x ERS3830 Koolle EFEF38xx x ERS4020 Koolle EFEF40xx x ERS5020 Koolle EFEF x ERS6020 Koolle EFEF60xx x ERS8020 Koolle EFEF x ERS4030 Koolle EFEF40xx x ERS5030 Koolle EFEF50xx x ERS6030 Koolle EFEF60xx x ERS7620 Koolle EFEF76xx x ERS7630 Koolle EFEF76xx x ERS8030 Koolle EFEF80xx x ERS10030 Koolle EFEF100xx x Ruostumaton teräs ISI304 ERS2015B Koolle ESSP x ERS3015B Koolle ESSP30xx x ERS3820B Koolle ESSP38xx x ERS3830B Koolle ESSP38xx x ERS4015B Koolle ESSP x ERS3021B Koolle ESSP30xx x ERS4021B Koolle ESSP40xx x ERS5021B Koolle ESSP x ERS6021B Koolle ESSP60xx x ERS8021B Koolle ESSP x ERS4031B Koolle ESSP40xx x ERS5031B Koolle ESSP50xx x ERS6031B Koolle ESSP60xx x ERS7620B Koolle ESSP76xx x ERS7630B Koolle ESSP76xx x ERS8031B Koolle ESSP80xx x ERS10031B Koolle ESSP100xx x ERS2015 ERS2015B CSEMET

18 sennuslevyt Mitat (mm) Pakkauskoko (kpl) Snro sennuslevyt, galvanoitu teräs EMP x 300 mm koteloille 150 x 270 x EMP x 200 mm koteloille 0 x 170 x EMP x 300 mm koteloille 0 x 270 x EMP x 380 mm koteloille 0 x 330 x EMP x 600 mm koteloille 330 x 570 x EMP x 400 mm koteloille 370 x 0 x EMP x 300 mm koteloille 0 x 270 x EMP x 400 mm koteloille 0 x 370 x EMP x 500 mm koteloille 0 x 470 x 2, EMP x 600 mm koteloille 0 x 570 x 2, EMP x 500 mm koteloille 450 x 470 x 2, EMP x 600 mm koteloille 450 x 570 x 2, EMP x 400 mm koteloille 550 x 370 x 2, EMP x 600 mm koteloille 550 x 570 x 2, EMP x 800 mm koteloille 550 x 770 x EMP x 1000 mm koteloille 550 x 970 x EMP x 1200 mm koteloille 550 x 1170 x EMP x 760 mm kotelolle 710 x 730 x EMP x 600 mm koteloille 750 x 570 x EMP x 800 mm koteloille 750 x 770 x EMP x 1000 mm koteloille 750 x 970 x EMP x 1200 mm koteloille 750 x 1170 x EMP x 800 mm koteloille 970 x 750 x EMP x 1000 mm koteloille 950 x 970 x EMP x 1200 mm koteloille 950 x 1170 x EMP23 18 CSEMET 2017

19 DIN-kiskot ja DIN-kiskojen asennusprofiilit Mitat (mm) Pakkauskoko (kpl) Snro DIN-kiskot alaosalle, DIN, galvanoitu teräs DK20B laosalle, 200 mm sivulle, pari x DK30B laosalle, 300 mm sivulle, pari x DK40B laosalle, 400 mm sivulle, pari x DK50B laosalle, 500 mm sivulle, pari x DK60B laosalle, 600 mm sivulle, pari x DK80B laosalle, 800 mm sivulle, pari x DK100B laosalle, 1000 mm sivulle, pari x DIN-kiskon asennusprofiilit alaosalle, galvanoitu teräs EBP20 laosalle, 200 mm sivulle, pari 20 x EBP30 laosalle, 300 mm sivulle, pari 20 x EBP40 laosalle, 400 mm sivulle, pari 20 x EBP50 laosalle, 500 mm sivulle, pari 20 x EBP60 laosalle, 600 mm sivulle, pari 20 x EBP80 laosalle, 800 mm sivulle, pari 20 x EBP100 laosalle, 1000 mm sivulle, pari 20 x EBP120 laosalle, 1200 mm sivulle, pari 20 x DIN-kiskot ovelle, DIN, galvanoitu teräs DK20D Ovelle, 200 mm sivulle, pari x DK30D Ovelle, 300 mm sivulle, pari x DK40D Ovelle, 400 mm sivulle, pari x DK50D Ovelle, 500 mm sivulle, pari x DK60D Ovelle, 600 mm sivulle, pari x DK80D Ovelle, 800 mm sivulle, pari x DK100D Ovelle, 1000 mm sivulle, pari x DIN-kiskon asennusprofiilit ovelle, galvanoitu teräs EDP20 Ovelle, 200 mm sivulle, pari 15 x EDP30 Ovelle, 300 mm sivulle, pari 15 x EDP40 Ovelle, 400 mm sivulle, pari 15 x EDP50 Ovelle, 500 mm sivulle, pari 15 x EDP60 Ovelle, 600 mm sivulle, pari 15 x EDP80 Ovelle, 800 mm sivulle, pari 15 x EDP100 Ovelle, 1000 mm sivulle, pari 15 x EDP120 Ovelle, 1200 mm sivulle, pari 15 x DIN-kiskon asennusprofiilit alaosalle, EBP20. DIN-kiskon asennusprofiilit ovelle, EDP20. Peitelevyt ja laipat Mitat (mm) Pakkauskoko (kpl) Snro Peitelevyt ja laipat EVF2 Tuuletuslaippa, C-koko 93 x 222 x 7, ECF1 Peitelevy B-koko 48 x 137 x 7, ECF2 Peitelevy C-koko 93 x 222 x 7, Tuuletuslaippa C-koko, EVF2. Peitelevy B-koko, ECF1. CSEMET

20 Casemet Cubo E -seinäkaapit Muut tarvikkeet Mitat Pakkaus- Snro (mm) koko (kpl) ED10 Kolmiolukko 11 mm avaimella ø 28 x 32 x ø ED10M6 Lukko käsikahvalla, leveys 50 mm 50 x 45 x ø EKL1 Lukkosalpa, sis. 2 avainta ø 27 x 33 x ø EH1 Käsikahva, musta. 3-pistetankolukitukselle 48 x 180 x EDS2 Oven aukipitolaite, setti, galvanoitu teräs EG200 Maadoituspunos, M6>M6, 2,5 mm² Pituus 220 mm EFLM4 Kiinnityskorvan kiinnityslaatta, 4 kpl:n setti OLT42KEY DIN 3 -avain vakiolukolle 50 x 53 x ø VPTS95 ukipitolaite 5 x 40 x EO71.40 Riippulukon salparauta 50 x 45 x EFFL3.20 Kiinnityskorva, 20 cm, 4 kpl:n setti 45 x 60 x Kolmiolukko 11 mm avaimella, ED10. Lukko käsikahvalla, ED10M6. Lukkosalpa, sis. 2 avainta, EKL1. Musta käsikahva, 3-pistetankolukitukselle, EH1. Oven aukipitolaite, setti, EDS2. Maadoituspunos, EG200. Kiinnityskorvat, 20 mm korkea, EFFL2.20. Kiinnityskorvan kiinnityslaatta, EFLM4. DIN 3 -avain vakiolukolle, OLT42KEY. Riippulukon salparauta, EO Kiinnityskorva, 20 mm korkea, EFFL CSEMET 2017

21 Sheet No: Replaces: Replaced: Drw No: Ref: Code: Sheet No: Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 200 x 300 x 150 mm Casemet Cubo E 300 x 200 x 150 mm EFEF EFEP ESSP ESSF ESP x B-laippa-aukko, polyesterimaalattu teräs 1 x B-laippa-aukko, ruostumaton teräs EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs Casemet Cubo E 300 x 300 x 150 mm Casemet Cubo E 300 x 300 x 200 mm EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs Casemet Cubo E 300 x 400 x 200 mm Casemet Cubo E 380 x 380 x 200 mm ID ID Description Date By ppr. Firs Model Drawing EFEF drw 70 C First issue Model Drawing EFEF drw 290 C pt C ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS CSEMET 2017 TOLERNCE ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 0,4 EFEF EFEP ESSP ESSF ESP SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1,5 3 >30 =120 >120 =400 >400 =1000 0,3 0,5 0,8 >6 =30 0,2 > =6 0,1 >0,5 =3 0,1 Tolerance ISO 2768-m 380 Opening M6x12 (4x) Inside door 1 x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs Copyright Casemet. Unauthorized use and distribution of this document is strictly prohibited. 300 Opening ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS 310 WELDED CONSTRUCTIONS ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS TOLERNCE ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 0, VPTJ51 4 PPE18393 ESSP PUM6 2 VPTL36 1 PPE18392 ESP Part Code Surface Treatment: Casemet Oy Scale 2: (1) M8x (4x) SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1,5 3 EFEF PPE18394 EFEP ESSF Date By Checked Ctrl pt >120 =400 >400 =1000 0,5 0,8 330 >30 =120 0,3 M6x16 (2x) >0,5 =3 > =6 >6 =30 0,1 0,1 0,2 Tolerance ISO 2768-m Opening 340 B Shrinkage: Undimensional Drafts: Surface Quality: Enclosure EFEF (4x) C M6x12 (4x) Inside door Mounting plate/sennuslevy 1 0 D Hinge Sileät base E sivut, polyesterimaalattu 2 teräs 13 Door/Ovi 1 0 DIN934 M8 Zn Nut 8 0 DIN-3 Lock Cubo E 1 83 Base/Pohja 1 0 Weight Description Pcs [g]/pcs Weight Color: RL70 E [g] - g Material: DC01 - MO, 1./1.5 Casemet Material: Fe 1 x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs E Cubo E EFEF Number of Mold Cavities: Color: 300 Opening Surface Treatment: dd. tools: Hardness: 21 RL70 E 310 Heat Treatment: Inspection Instruction: Tolerance: 15 Customer: Color: RL70 E Surface Treatment: Color: RL70 E 6 PP 5 VP 4 PP 3 PU 2 VP 1 PP Part Surface Treatment: Material: DC Cas Sca 2:1 3 1 (1) Supplier: - Tool No: Volume- Weight [g] - g

22 Sheet No: Sheet No: Replaces: Replaced: Drw No: Ref: Code: Replaces: Replaced: Drw No: Ref: Code: Sheet No: Sheet No: Sheet No: Replaces: Replaced: Drw No: Ref: Code: Replaces: Replaced: Drw No: Ref: Code: Rep Rep Drw Ref Cod ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS Opening 340 Tekniset piirustukset, Casemet Cubo Opening 340 E M8x (4x) 244 B Shrinkage: Opening Opening M8x (4x) 520 Opening Opening M6x12 Weld studs (4x) Inside door M6x12 Weld studs (4x) 150 Inside door 530 TOLERNCE TOLERNCE ,28 ISO 8062-CT3 0,4 0,18 0,2 0,22 0,24 0,26 0,3 0,34 0,4 ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 M6x12 Weld studs (4x) 150 M6x16 (2x) Inside door Casemet Cubo 1 E x 6003 x 200 mm 4 TOLERNCE ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 0,4 70 Model Drawing EFEF38 70 SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1,5 3 Model Drawing EFEF drw >400 =1000 0,8 ht Casemet. Unauthorized use and distribution of this document is strictly prohibited. >30 =120 >120 =400 0,3 0,5 >6 =30 0,2 > =6 0,1 EFEF EFEP ESSP ESSF ESP >0,5 =3 0,1 Tolerance ISO 2768-m Opening Copyright Casemet. Unauthorized use and distribution of this document is strictly prohibited. C VPTJ51 PPE18443 PUM6 VPTL36 WELDINGS ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F WELDINGS ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS WELDINGS ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG WELDINGS ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS Hinge base E Door/Ovi >400<=800 SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1,5 RYHMÄ ,2 0,3 0,4 0,5 0,7 1,5 3 DIN934 M8 Zn Nut DIN-3 Lock Cubo E >400 =1000 0,8 >6 =30 >30 =120 >120 =400 0,2 0,3 0,5 5 1 ID > =6 0,1 First Issue 1 0 Model >0,5 =3 Drawing 0,1 EFEF drw >6 =30 >30 =120 >120 =400 0,2 0,3 0,5 9.5 (4x) 9.5 (4x) TOLERNCE ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 0,4 550 Surface Treatment: dd. tools: C Hardness: Heat Treatment: Inspection Instruction: Tolerance: Customer: M6x12 Weld 6 2 studs (4x) 0 M6x16 (2x) Casemet 7 Color: Cubo 3 8E 380 RL70 4 E x 600 x mm 6 Inside door Description 1 Surface Date Treatment: ID Description By 2 ppr PPE18444 Base/Pohja PPE18442 sennuslevy / mounting plate 1 0 C Color: RL70 E 1 PPE18442 sennuslevy / mounting plate 1 0 Weight Part Code Description Pcs C [g]/pcs Weight Part Code Description Pcs Surface Weight [g]/pcs Color: RL70 E Optio- tilataan erikseen Treatment: [g] 14166,2 g Surface Weight 290 Color: RL70 E Treatment: [g] 14166,2 g Material: DC01 - MO, 1.5/1. Casemet Material: Fe 290 Material: DC01 - MO, 1.5/1. Casemet Material: Fe 380 E 330E Opening Casemet Oy KOTELO Casemet Oy M8x (4x) KOTELO M8x Opening B(4x) 340 Scale Date EFEF B Scale Date EFEF :15 By pt M8x (4x) Cubo 330E 2:15 By pt Cubo E 3 Checked 3 Checked 1 (1) Ctrl EFEF EFEF Shrinkage: Shr 1 (1) Ctrl Copyright Casemet. Unauthorized use and distribution of this document is strictly prohibited. Undimensional Drafts: Und Weight Surface Supplier: Quality: - Tool No: Volume- Sur [g] 14166,2 g Weight Supplier: - Tool No: Volume- [g] 14166,2 g Number of Mold Cavities: Num Color: RL70 E Col Surface Treatment: Sur dd. tools: dd C C Hardness: Har Heat Treatment: Hea Inspection Instruction: Ins Tolerance: Tol Customer: Cus 150 M6x16 (2x) M6x16 (2x) Color: 0 RL70 E Col M6x12 Weld studs (4x) M6x16 (2x) Inside door Surface Treatment: Sur M6x12 Weld studs (4x) 0 M6x16 (2x) Inside door 6 VPTJ51 Hinge base E VPTJ51 Hinge base E 2 13 D D 5 PPE18443 Door/Ovi 6 VPTJ51 Hinge base E PPE18443 Door/Ovi PUM6 DIN934 M8 Zn 5Nut PPE18443 Door/Ovi PUM6 DIN934 M8 Zn Nut VPTL36 DIN-3 Lock Cubo 4 E PUM6 DIN934 M8 Zn 2Nut 83 3 VPTL36 DIN-3 Lock Cubo E PPE18445 Base/Pohja 3 VPTL36 DIN-3 Lock Cubo 1 E 0 2 PPE18444 Base/Pohja EFEF x 1C-laippa-aukko, 0 polyesterimaalattu teräs Color: 1 PPE18442 RL70 E sennuslevy / 2mounting PPE18445 plate Base/Pohja PPE18442 sennuslevy / mounting plate 1 0 Weight Weight Part Code 1 PPE18442 Description sennuslevy / mounting Pcs Part Code EFEP Description Color: RL70 Sileät Pcs E sivut, polyesterimaalattu teräs [g]/pcs plate [g]/pcs Optio- Surface tilataan erikseen Weight Surface Weight Part Color: CodeRL70 E Color: RL70 E Treatment: [g] 14166,2 g Treatment: [g] 14166,2 gdescription ESSP Surface Material: DC01 - MO, 1.5/1. Casemet Material: Fe Color: RL70 E Material: DC01 - MO, 1.5/1. Casemet Material: Treatment: Fe Material: DC01 - MO, 1.5/1. Casemet Material: Fe 1 x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs Casemet Cubo E 400 x 300 x 200 mm Tolerance ISO 2768-m >400 =1000 0,8 > =6 0,1 >0,5 =3 0,1 Tolerance ISO 2768-m ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1, (4x) Undimensional Drafts: Surface Quality: Number of Mold Cavities: Color: RL70 E PPE18445 Base/Pohja Model Drawing EFEF drw >400 =1000 0,8 >120 =400 0,5 >30 =120 0,3 >6 =30 0,2 > =6 0,1 >0,5 =3 0,1 ESSF E Casemet Oy Casemet Oy KOTELO ESP Scale Date EFEF Scale Date :15 By pt 2:15 By pt Cubo E 3 Checked 3 Checked Ctrl 1 (1) Ctrl EFEF (1) Copyright Casemet. Unauthorized use and distribution of this document is strictly prohibited. Tolerance ISO 2768-m C Opening Opening M8x (4x) Hea Insp Tole Cus Colo Surf 7 D 0 Copyright Casemet. Unauthorized use and distribution of this document is strictly prohibited. Weight Weight Supplier: - Tool No: Volume- Supplier: - Tool No: Volume- [g] 14166,2 g [g] 14166,2 g Supplier: - Tool No: Vo Opening Date 6 By ppr. 9.5 (4x) Mitat mm [tuuma] 9.5 (4x) KOTELO EFEF Casemet Oy Scale Date 2:15 By 3 Checked 1 (1) Ctrl pt B C ID Description 6 VPTJ51 Hinge base E 2 13 D 5 PPE18443 Door/Ovi 1 0 First Issue pt pt 4 PUM6 DIN934 M8 Zn Nut 8 0 First Issue 3 VPTL36 DIN-3 Lock Cubo E x C-laippa-aukko, ruostumaton teräs Casemet Cubo E 400 x 400 x 200 mm 550 E KOTELO EFEF Cubo E EFEF (4x) Shri Und Surf Num Colo Surf dd Har EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEP ESSP ESSF x C-laippa-aukko, ruostumaton teräs ESP Casemet Cubo E 400 x 400 x 300 mm EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEP ESSP ESSF x C-laippa-aukko, ruostumaton teräs ESP Casemet Cubo E 400 x 500 x 200 mm EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs 22 CSEMET 2017

23 Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 400 x 600 x 200 mm Casemet Cubo E 400 x 600 x 300 mm EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEP ESSP ESSF x C-laippa-aukko, ruostumaton teräs ESP Casemet Cubo E 500 x 500 x 200 mm EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEP ESSP ESSF x C-laippa-aukko, ruostumaton teräs ESP Casemet Cubo E 500 x 500 x 300 mm EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEP ESSP ESSF x C-laippa-aukko, ruostumaton teräs ESP Casemet Cubo E 500 x 600 x 300 mm EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEP ESSP ESSF x C-laippa-aukko, ruostumaton teräs ESP Casemet Cubo E 600 x 400 x 200 mm EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs CSEMET

24 Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 600 x 400 x 300 mm Casemet Cubo E 600 x 600 x 200 mm EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs Casemet Cubo E 600 x 600 x 300 mm Casemet Cubo E 600 x 800 x 200 mm EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs Casemet Cubo E 600 x 800 x 300 mm Casemet Cubo E 600 x 1000 x 300 mm EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs 24 CSEMET 2017

25 Sheet No: Sheet No: Sheet No: Sheet No: Drw No: Sheet No: Ref: Replaces: Replaces: Replaces: Replaced: Replaced: Replaced: Code: Drw No: Drw No: Ref: Code: Ref: Code: Replaces: Replaced: Drw No: Ref: Code: Replaces: Replaced: Drw No: Ref: Code: Sheet No: Sheet No: Sheet No: Replaces: Replaced: Drw No: Ref: Code: Replaces: Replaced: Drw No: Ref: Code: ISO LINER 2768-M ND GENERL NGULR TOLERNCES DIMENSIONS DIN FLT 6930-M SURFCES STMPED / BENDINGS STEEL PRTS ISO WELDED F CONSTRUCTIONS WELDINGS ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F WELDINGS CONSTRUCTIONS WELDINGS LINER ND NGULR DIMENSIONS ISO 2768-C GENERL TOLERNCES FLT SURFCES / BENDINGS DIN 6930-C STMPED STEEL PRTS WELDED ISO BG LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS CONSTRUCTIONS LINER TOLERNCE ND NGULR DIMENSIONS FLT 16- SURFCES -40 / BENDINGS WELDED ISO ISO 2768-C 8062-CT3 GENERL TOLERNCES 0,18 0,2 DIN 6930-C 0,22 STMPED 0,24 STEEL 0,26 PRTS 0,28 ISO 0, BG 0,34 WELDINGS 0,4 ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG WELDINGS CONSTRUCTIONS LINER ND NGULR DIMENSIONS TOLERNCE FLT SURFCES / BENDINGS WELDED LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS >400<=800 0,4 ISO SFS 8062-CT >1<=6 0,18 0,2 >6<=15 >15<=40 0,24 >40<=90 0,26 0,28 >90<=200 0,3 >200<=400 0,34 0,22 RYHMÄ TOLERNCE , , , , , , TOLERNCE ,4 >400<=800 ISO 8062-CT3 SFS ,18 >1<=6 0,2 >6<=15 0,22 0,24 >15<=40 0,26 >40<=90 0,28 >90<=200 0,3 >200<=400 0,34 ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 0,4 RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1,5 3 Tolerance SFS 3918 >1<=6 >0,5 =3 >6<=15 > =6 >15<=40 >6 =30 >30 >40<=90 =120 >120 >90<=200 =400 >400 >200<=400 =1000 >400<=800 SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 RYHMÄ ISO 2768-m 140 0,1 0,2 0,1 0,3 0,2 0,4 0,3 0,5 0,5 0,7 0,8 1,5 3 Drawing EFEP drw RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1,5 3 Tolerance >0,5 =3 > =6 >6 =30 >30 =120 >120 =400 >400 =1000 ISO 2768-m 0,1 0,1 0,2 0,3 0,5 0,8 Drawing EFEP drw Tolerance >0,5 =3 > =6 >6 =30 >30 =120 >120 =400 >400 =1000 Tolerance >0,5 =3 > =6 >6 =30 >30 =120 >120 =400 >400 =1000 ISO 2768-m 0,1 0,1 0,2 0,3 0,5 0,8 Drawing EFEP drw ISO 2768-m 0,1 0,1 0,2 0,3 0,5 0,8 ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS 710 ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F WELDINGS TOLERNCE CONSTRUCTIONS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 0,4 ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG WELDINGS SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1, TOLERNCE ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 0,4 Tolerance >0,5 =3 > =6 >6 =30 >30 =120 >120 =400 >400 =1000 ISO 2768-m 0,1 0,1 0,2 0,3 0,5 0,8 SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1,5 3 Model Drawing EFEP drw >400 =1000 0,8 >120 =400 0, Opening 720 Copyright Casemet. Unauthorized use and distribution of this document is strictly prohibited Opening PUM6 5 DIN934 M8 Zn Nut 6 5 VPTL44 ID DIN-3 Lock/salpa (no Description latch/teljetön) 4 VPTL52 Controller for 8mm locking rod First Issue 3 VPTL61 Cam 2 PPE18454 First Issue Base/Pohja PPE15401 sennuslevy / mounting plate Part Code Description Surface Color: RL70 E Treatment: 760 Material: DC01 - MO, 1.5 Casemet Material: Fe Opening 720 M8x (4x) M8x (4x) EFEP Cu EFEP7676 VPTL50 348mm (2x) First Issue pt VPTL51 (2x) VPTL50 348mm (2x) 150 VPTL51 (2x) M6x12 Weld studs (4x) M6x16 (2x) Inside door M6x12 Weld M6x12 studs Weld (4x) studs (4x) M6x16 (2x) M6x16 (2x) VPTL50 Lock Inside door Inside door Opening VPTJ51 Hing VPTL50 Locking rod / Lukitustankol= PPE18299 Door M8x (4x) 8 VPTJ51 Hinge base E 6 PUM6 DIN9 7 PPE18299 Door/Ovi 5 VPTL44 DIN- B 6 PUM6 DIN934 M8 Zn Nut 4 VPTL52 Cont 5 VPTL44 DIN-3 Lock/salpa 3 (no latch/teljetön) VPTL61 Cam Shrinkage: EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEF x C-laippa-aukko, polyesterimaalattu 4 VPTL52 teräs Controller for 8mm 2 locking PPE18454 rod Base Undimensional Drafts: 3 VPTL61 Cam 1 PPE15401 sen EFEP EFEP Surface Quality: Part Code 2 PPE18454 Base/Pohja Number of Mold Cavities: Surface 1 PPE15401 sennuslevy / Treatment: mounting plate ESSP ESSP Color: Sileät sivut, RL70 ruostumaton E teräs Material: Part Code DC01 - Description MO, 1.5 Surface Treatment: Surface ESSF x C-laippa-aukko, ruostumaton teräs ESSF x C-laippa-aukko, ruostumaton teräs Color: RL70 E Treatment: dd. tools: Material: DC01 - MO, 1.5 Casemet Casemet Oy Material: C Fe Hardness: VPTL50 ESP mm (2x) ESP Scale Date VPTL51 (2x) Heat Treatment: Inspection Instruction: Casemet Oy Enclosure 1:10 By pt 0 3 Checked Tolerance: M6x12 Weld studs (4x) M6x16 (2x) Scale Date EFEP (1) Ctrl Inside door Customer: 1:10 By pt Casemet Cubo E 760 x 760 x 300 mm Casemet Cubo Copyright Casemet. E Unauthorized 800 use and x distribution 600 of this document x 300 is strictly prohibited. 3mmChecked 9 VPTL50 Locking rod / Lukitustankol= Color: RL70 E 1 (1) Ctrl Supplier: - Tool N VPTJ51 3 Hinge 4 base E Copyright 5 Casemet. Unauthorized 36 13use and distribution Surface 7 of this Treatment: document is strictly prohibited. 8 ID Description Date By ppr. 7 PPE18299 Door/Ovi 1 0 Supplier: - Tool No: Volume- 6 PUM6 DIN934 M8 Zn Nut D 5 VPTL44 DIN-3 Lock/salpa (no latch/teljetön) 1 61 ID ID ID Description Description Description Date Date Date By By ppr. By ppr. ppr. First Issue pt 4 VPTL52 Controller for 8mm locking rod VPTL61 Cam PPE18455 Base/Pohja 1 0 First Issue First Issue First Issue pt pt pt 1 PPE15401 sennuslevy / mounting plate 1 0 Color: RL70 E Weight 670 Part Code Description Pcs [g]/pcs Optio- tilataan erikseen Surface Weight Color: RL70 E Treatment: [g] 14166,2 g 760 Material: DC01 - MO, 1.5 Casemet Material: Fe Opening M8x (4x) E Casemet Oy Enclosure Opening Opening 720 Opening Scale Date EFEP B M8x M8x (4x) M8x (4x) (4x) 1:10 By pt Cubo E 3 Checked 1 (1) Ctrl EFEP B B B Shrinkage: Copyright Casemet. Unauthorized use and distribution of this document is strictly prohibited. Undimensional Drafts: Weight Supplier: - Tool No: Volume- [g] 14166,2 g Surface Quality: Shrinkage: Shrinkage: Shrinkage: Number of Mold Cavities: Undimensional Drafts: Drafts: Drafts: Color: RL70 E Surface Surface Quality: Surface Quality: Quality: Surface Treatment: Number Number of Number Mold of Cavities: Mold of Mold Cavities: Cavities: dd. tools: Color: Color: Color: RL70 RL70 ERL70 E E C Hardness: VPTL50 348mm (2x) Surface Surface Treatment: Surface Treatment: Treatment: VPTL51 (2x) Heat Treatment: dd. tools: dd. dd. tools: tools: Inspection Instruction: C C C Hardness: VPTL50 348mm (2x) 0 Hardness: Hardness: VPTL50 VPTL50 348mm 348mm (2x) (2x) Tolerance: M6x12 Weld studs (4x) M6x16 (2x) VPTL51 VPTL51 (2x) VPTL51 (2x) (2x) Heat Treatment: Heat Heat Treatment: Treatment: Inside door Customer: Inspection Inspection Inspection Instruction: Instruction: Instruction: Tolerance: M6x12 Weld studs (4x) M6x16 (2x) 9 VPTL50 Locking rod / Lukitustankol=1000 Tolerance: M6x12 Weld studs (4x) M6x16 (2x) Tolerance: M6x12 Weld studs (4x) M6x16 (2x) Color: RL70 E Inside doorinside door 8 VPTJ51 Hinge base E Customer: Customer: Customer: 3 13 Surface Treatment: 7 PPE18299 Door/Ovi VPTL50 9 VPTL50 9 VPTL50 Locking Locking rod / Locking rod / Lukitustankol=1000 rod / Color: Color: Color: RL70 RL70 ERL70 E E 6 PUM6 DIN934 M8 Zn Nut VPTJ51 8 VPTJ51 8 VPTJ51 Hinge base Hinge EHinge base Ebase E Surface Surface Treatment: Surface Treatment: Treatment: D 5 VPTL44 DIN-3 Lock/salpa (no latch/teljetön) PPE PPE PPE18299 Door/Ovi Door/Ovi Door/Ovi VPTL52 Controller for 8mm locking rod PUM6 6 PUM6 6 PUM6 DIN934 DIN934 M8 Zn DIN934 Nut M8 Zn M8 Nut Zn Nut VPTL61 DCam D 1 51 D 5 VPTL44 5 VPTL44 5 VPTL44 DIN-3 Lock/salpa DIN-3 DIN-3 Lock/salpa (no Lock/salpa latch/teljetön) (no latch/teljetön) (no latch/teljetön) PPE18455 Base/Pohja VPTL52 4 VPTL52 4 VPTL52 Controller Controller for Controller 8mm for locking 8mm for locking 8mm rod locking rod rod Color: RL70 E EFEF x C-laippa-aukko, polyesterimaalattu teräs 1 PPE15401 EFEF sennuslevy / mounting plate 3 x C-laippa-aukko, 1 0 polyesterimaalattu teräs 3 VPTL61 3 VPTL61 3 VPTL61 Cam Cam Cam Weight Part Code Description Pcs [g]/pcs 2 PPE Base/Pohja Base/Pohja Surface Optio- tilataan erikseen EFEP Sileät sivut, polyesterimaalattu 2 PPE18455teräs Base/Pohja EFEP Weight Color: Treatment: Color: Color: RL70 RL70 ESileät sivut, ERL70 E [g] 14166,2 polyesterimaalattu g teräs Color: RL70 E 1 PPE PPE PPE15401 sennuslevy sennuslevy sennuslevy / mounting / mounting plate / mounting plate plate Material: DC01 - MO, 1.5 Casemet Material: Fe ESSP Sileät sivut, ruostumaton Weight Weight Weight Part Partteräs Code Code Code Description Description Description ESSP Pcs Pcs Pcs [g]/pcs [g]/pcs [g]/pcs Optio- tilataan Optio- Optio- tilataan erikseen tilataan erikseen erikseen Surface Surface Surface Weight Weight Weight Color: Color: RL70 Color: RL70 E RL70 E E Treatment: Treatment: Treatment: [g] 14166,2 [g] 14166,2 [g] g 14166,2 g g E ESSF x C-laippa-aukko, ruostumaton teräs Casemet Oy ESSF Enclosure 3 x C-laippa-aukko, ruostumaton teräs Material: Material: DC01 Material: - DC01 MO, DC MO, - MO, Casemet Material: Casemet Casemet Material: Fe Material: Fe Fe Scale Date EFEP ESP ESP :10 By pt E E E Casemet OyCasemet Oy Enclosure Enclosure Enclosure Cubo E 3 Checked Scale Scale Scale Date EFEP EFEP (1) Ctrl EFEP Date Date EFEP Copyright Casemet. Unauthorized use and distribution of this 1:10document By is strictly Bypt Byprohibited. pt pt Cubo ECubo Cubo E E Checked Checked Checked Casemet Cubo E 800 x 800 x 200 mm Casemet Cubo E 800 Weight x 800 x 300 mm 1 (1) 1 (1) 1 Ctrl (1) Ctrl Ctrl Supplier: - EFEP EFEP Tool No: Volume- [g] 14166,2 g Model Drawing EFEP drw >30 =120 0,3 >6 =30 0,2 > =6 0,1 >0,5 =3 0,1 Tolerance ISO 2768-m 760 Opening Tekniset piirustukset, Casemet Cubo E Casemet Cubo E 600 x 1200 x 300 mm 1 ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS TOLERNCE ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 0,4 Opening Opening Copyright Copyright Casemet. Copyright Casemet. Unauthorized Casemet. Unauthorized use and use distribution and use distribution and distribution of this of document this of document this is document strictly is strictly prohibited. is strictly prohibited. prohibited. 2 SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1,5 3 Model Drawing EFEP drw >400 =1000 0,8 >120 =400 0,5 >30 =120 0,3 >6 =30 0,2 > =6 0,1 >0,5 =3 0,1 Tolerance ISO 2768-m Opening Opening ID 5 ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS Opening Description 690 Model Drawing EFEP (4x) VPTL50 348mm (2x) VPTL51 (2x) (4x) 9.5 (4x) 9.5 (4x) Opening M8x (4x) 150 M6x12 Weld studs (4x) M6x16 (2x) Inside door 9 VPTL50 Locking rod / Lukitustankol= VPTJ513 Hinge 4base E Casemet Cubo E 760 x 760 x 200 mm ID 7 PPE18299 Door/Ovi ISO 2768-M GENERL TOLERNCES DIN 6930-M STMPED STEEL PRTS ISO F WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS Date ISO 2768-C GENERL TOLERNCES DIN 6930-C STMPED STEEL PRTS ISO BG WELDINGS LINER ND NGULR DIMENSIONS FLT SURFCES / BENDINGS WELDED CONSTRUCTIONS 710 By 8 TOLERNCE ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 0,4 ppr. SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 RYHMÄ 140 0,2 0,3 0,4 0,5 0,7 1,5 3 Model Drawing EFEP drw >400 =1000 0,8 >120 =400 0,5 >30 =120 0,3 >6 =30 0,2 > =6 0,1 >0,5 =3 0,1 Tolerance ISO 2768-m 9.5 (4x) Casemet Oy Scale Date :10 By pt 3 Checked 1 (1) Ctrl Opening Enclosure 9.5 (4x) 9.5 (4x) Supplier: - Tool No: Volume Mitat mm [tuuma] M8x (4x) (4x) Desc Date We Pcs [g]/ Weight [g] - Weight [g] - Weight Weight Weight Supplier: Supplier: - Supplier: - - Tool No: Tool No: Tool No: Volume- Volume- Volume- [g] 14166,2 [g] 14166,2 [g] g 14166,2 g g EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 3 x C-laippa-aukko, ruostumaton teräs EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 3 x C-laippa-aukko, ruostumaton teräs CSEMET 2017

26 Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 800 x 1000 x 300 mm Casemet Cubo E 800 x 1200 x 300 mm EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEP ESSP ESSF x C-laippa-aukko, ruostumaton teräs ESP Casemet Cubo E 1000 x 800 x 300 mm EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEP ESSP ESSF x C-laippa-aukko, ruostumaton teräs ESP Casemet Cubo E 1000 x 1000 x 300 mm EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEP ESSP ESSF x C-laippa-aukko, ruostumaton teräs ESP Casemet Cubo E 1000 x 1200 x 300 mm EFEF x C-laippa-aukko, polyesterimaalattu teräs EFEP ESSP ESSF x C-laippa-aukko, ruostumaton teräs ESP Casemet Cubo E 800 x 800 x 300 mm EFEF EFEP ESSP ESSF ESP x C-laippa-aukko, polyesterimaalattu teräs 4 x C-laippa-aukko, ruostumaton teräs EFEF808030D EFEP808030D ESSP808030D ESSF808030D ESP808030D 3 x C-laippa-aukko, polyesterimaalattu teräs 3 x C-laippa-aukko, ruostumaton teräs 26 CSEMET 2017

27 Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 800 x 1000 x 300 mm Casemet Cubo E 1000 x 1000 x 300 mm EFEF D 3 x C-laippa-aukko, polyesterimaalattu teräs EFEP D ESSP D ESSF D 3 x C-laippa-aukko, ruostumaton teräs ESP D Casemet Cubo E 1000 x 1200 x 300 mm EFEF D EFEP D ESSP D ESSF D ESP D 4 x C-laippa-aukko, polyesterimaalattu teräs 4 x C-laippa-aukko, ruostumaton teräs Tämä ruutu on tarkoituksellisesti tyhjä. EFEF D EFEP D ESSP D ESSF D ESP D 4 x C-laippa-aukko, polyesterimaalattu teräs 4 x C-laippa-aukko, ruostumaton teräs Tämä ruutu on tarkoituksellisesti tyhjä. Tämä ruutu on tarkoituksellisesti tyhjä. CSEMET

28 Casemet Cubo EO -seinäkaapit IP 66 Koot 190 x 240 x x 960 x 248 mm Casemet Cubo EO -seinäkaapit lyhyesti: Laippa-aihiot pohjan kaikilla neljällä sivulla Saatavilla 22 koossa Ovessa on neljänneskierroksen kääntyvä salpa Ovi aukeaa 110 astetta Kiinteä M8-kierreholkki asennuslevylle pohjassa M6-pultti alaosan yhdellä sivulla sekä kaksi M6-pulttia ovessa maadoitusta varten Erinomainen valinta suurempien kokoonpanojen rakentamiseen. Tuotepaketin sisältö: Kotelon alaosa Ovi sennuslevy M8-ruuveineen ja maadoitustarvikkeineen Salpa talttauralla Tuotteeseen saatavilla olevat kustomointipalvelut: Työstö Painatus Väripalvelu Komponenttien kokoonpano Vaatimustenmukaisuus Teräskotelot: K 4 J Tekniset tiedot Kotelointiluokka: IP 66 Iskunkesto: IK 09 (- C...+ C) Materiaali laosa/ovi: Polyesterimaalattu teräs Tiiviste: PUR (polyuretaani) sennuslevy: Galvanoitu teräs ihiovaihtoehdot Polyesterimaalatut Laippa-aihiot teräskotelot: Vakioväri Polyesterimaalatut Harmaa RL70 teräskotelot: Materiaaleihin liittyvät tekniset tiedot löytyvät sivulta 5. Lisätietoja kustomointipalveluistamme löytyy sivulta 12. Koteloissa on laippa-aihiot kaikilla neljällä sivulla. Tuotetiedot löytyvät osoitteesta 28 CSEMET 2017

29 Casemet Cubo EO -seinäkaapit Casemet Cubo EO -seinäkaapit, laippa-aihiot, polyesterimaalattu teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys laosan syvyys syvyys (mm) Pakkaus- EOK x B-laippa-aihio EOJ x B-laippa-aihio + 2 x C-laippa-aihio EOJ x B-laippa-aihio + 2 x C-laippa-aihio EOM x B-laippa-aihio + 2 x C-laippa-aihio EOM x B-laippa-aihio + 2 x C-laippa-aihio EOL x B-laippa-aihio + 2 x C-laippa-aihio EOO x C-laippa-aihio EOO x C-laippa-aihio EOP x C-laippa-aihio EOP x C-laippa-aihio EOT x C-laippa-aihio EOT x C-laippa-aihio EOR x C-laippa-aihio EOR x C-laippa-aihio EOU x C-laippa-aihio EOU x C-laippa-aihio EOU x C-laippa-aihio EOV x C-laippa-aihio EOV x C-laippa-aihio EOY x C-laippa-aihio EOZ x C-laippa-aihio EOQ x C-laippa-aihio koko (kpl) Snro EOJ EOR sennuslevyt, galvanoitu teräs Mitat Pakkaus- Snro (mm) koko (kpl) EOK1 190 x 240 mm koteloille 140 x 190 x 1, EOJ1 190 x 280 mm koteloille 140 x 230 x 1, EOM1 190 x 380 mm koteloille 140 x 330 x 1, EOL1 240 x 280 mm koteloille 190 x 230 x 1, EOO1 280 x 280 mm koteloille 230 x 230 x 1, EOP1 280 x 380 mm koteloille 230 x 330 x 1, EOT1 280 x 560 mm koteloille 230 x 510 x 1, EOR1 380 x 380 mm koteloille 330 x 330 x 1, EOU1 380 x 560 mm koteloille, 1,5 mm paksu 330 x 510 x 1, EOU3 380 x 560 mm koteloille, 2,5 mm paksu 330 x 510 x 2, EOV1 380 x 840 mm koteloille, 1,5 mm paksu 330 x 790 x 1, EOV3 380 x 840 mm koteloille, 2,5 mm paksu 330 x 790 x 2, EOY1 480 x 480 mm koteloille 430 x 430 x 1, EOZ1 480 x 760 mm koteloille, 1,5 mm paksu 430 x 710 x 1, EOZ3 480 x 760 mm koteloille, 2,5 mm paksu 430 x 710 x 2, EOQ1 480 x 960 mm koteloille, 1,5 mm paksu 430 x 910 x 1, EOQ3 480 x 960 mm koteloille, 2,5 mm paksu 430 x 910 x 2, EOJ1 CSEMET

30 Casemet Cubo EO -seinäkaapit Muut tarvikkeet Mitat Pakkaus- Snro (mm) koko (kpl) Lukitustarvikkeet EO71.04 Riippulukon salparauta EO71.05 Riippulukon salparauta ja käsisalpa EO71.06 Työkalusalpa, DIN 3 DIN EO71.07 T-väännin r 10/M OLT42KEY vain DIN 3 -salpaan 50 x 53 x ø Laippatarvikkeet EO72.07 Laipan kiinnityspakkaus, B-koko M EO72.08 Laipan kiinnityspakkaus, C-koko M EO72.10 Kierrelevy M6, B-aukolle M EO72.11 Kierrelevy M8, C-aukolle M Kiinnityskorvat EOFL2.20 Kiinnityskorvat, 4 kpl:n setti, 20 mm korkea EOFL2.50 Kiinnityskorvat, 4 kpl:n setti, 50 mm korkea Muut tarvikkeet EVF2 Tuuletuslaippa, C-koko 93 x 222 x 7, EDS2 Oven aukipitolaite, setti, galvanoitu teräs Riippulukon salparauta, EO Riippulukon salparauta ja käsisalpa, EO Työkalusalpa, DIN 3, EO T-väännin, EO vain DIN 3 -salpaan, OLT42KEY. Laipan kiinnityspakkaus, B-koko, EO Kierrelevy M6, B-aukolle, EO Kiinnityskorvat, 20 mm korkea, EOFL2.20. Tuuletuslaippa C-koko, EVF2. Oven aukipitolaite, setti, EDS2. 30 CSEMET 2017

31 Tekniset piirustukset, Casemet Cubo EO Mitat mm [tuuma] Casemet Cubo EO 190 x 240 x 138 mm Casemet Cubo EO 190 x 280 x 138 mm EOK x B-laippa-aihio EOJ x B-laippa-aihio + 2 x C-laippa-aihio Casemet Cubo EO 190 x 280 x 193 mm Casemet Cubo EO 190 x 380 x 138 mm EOJ x B-laippa-aihio + 2 x C-laippa-aihio EOM x B-laippa-aihio + 2 x C-laippa-aihio Casemet Cubo EO 190 x 380 x 193 mm Casemet Cubo EO 240 x 280 x 138 mm EOM x B-laippa-aihio + 2 x C-laippa-aihio EOL x B-laippa-aihio + 2 x C-laippa-aihio CSEMET

32 Tekniset piirustukset, Casemet Cubo EO Mitat mm [tuuma] Casemet Cubo EO 280 x 280 x 138 mm Casemet Cubo EO 280 x 280 x 193 mm EOO x C-laippa-aihio EOO x C-laippa-aihio Casemet Cubo EO 280 x 380 x 138 mm Casemet Cubo EO 280 x 380 x 193 mm EOP x C-laippa-aihio EOP x C-laippa-aihio Casemet Cubo EO 280 x 560 x 138 mm Casemet Cubo EO 280 x 560 x 193 mm EOT x C-laippa-aihio EOT x C-laippa-aihio 32 CSEMET 2017

33 Tekniset piirustukset, Casemet Cubo EO Mitat mm [tuuma] Casemet Cubo EO 380 x 380 x 138 mm Casemet Cubo EO 380 x 380 x 193 mm EOR x C-laippa-aihio EOR x C-laippa-aihio Casemet Cubo EO 380 x 560 x 138 mm Casemet Cubo EO 380 x 560 x 193 mm EOU x C-laippa-aihio EOU x C-laippa-aihio Casemet Cubo EO 380 x 560 x 248 mm Casemet Cubo EO 380 x 840 x 193 mm EOU x C-laippa-aihio EOV x C-laippa-aihio CSEMET

34 Tekniset piirustukset, Casemet Cubo EO Mitat mm [tuuma] Casemet Cubo EO 380 x 840 x 248 mm Casemet Cubo EO 480 x 480 x 248 mm EOV x C-laippa-aihio EOY x C-laippa-aihio Casemet Cubo EO 480 x 760 x 248 mm Casemet Cubo EO 480 x 960 x 248 mm EOZ x C-laippa-aihio EOQ x C-laippa-aihio 34 CSEMET 2017

35 CSEMET 2017

36 Casemet Cubo F -riviliitinkotelot IP 66 Koot 150 x 150 x x 400 x 120 mm Casemet Cubo F -riviliitinkotelot lyhyesti: Sileäsivuinen 120 mm:n syvyiset polyesterimaalatut vakiokotelot ovat saatavilla myös laippa-aukoin tai polykarbonaatti ikkunalla varustettuina Saatavilla 30 koossa ja kahdella alaosan syvyydellä Pieniä painonappikoteloita myös saatavilla neljässä koossa Kotelossa on rei itetty tuki DIN-kiskolle tai asennuslevylle, mikä mahdollistaa kotelon kaikkien sivujen käytön kaapelien läpi vientiin laosan yhdellä sivulla M6-pultti maadoitusta varten Ruostumattomasta ISI 316 -teräksestä valmistetut kotelot ovat saatavilla pyynnöstä siakaskohtaiset koot ovat saatavilla myös pienissä erissä kilpailukykyisin hinnoin Kaikki mallit voidaan toimittaa saranoilla varustettuina Polyesterimaalatuissa koteloissa on seinäkiinnitysreiät. Ruostumattomasta ja haponkestävästä teräksestä valmistetuissa malleissa on vain porausmerkinnät Tuotepaketin sisältö: Kotelon alaosa Kansi Kansiruuvit tiivisteillä ja korimuttereilla Peitetulpat asennusruuveille M6-mutteri ja prikka maadoitusta varten Maadoitusmerkit Laippa-aukolla varustetuissa malleissa on myös peitelevyt, pultit ja prikat Vaatimustenmukaisuus Teräskotelot: Tekniset tiedot Kotelointiluokka: Iskunkesto: Materiaali laosa/kansi: Tiiviste: Kansiruuvin tiiviste: K 4 J IP 66 kahdella kansiruuvilla IK 09 (- C... + C), ikkunalliset mallit IK 07 (-5 C C) Polyesterimaalattu teräs, ruostumaton teräs ISI304 tai haponkestävä teräs ISI316L PUR (polyuretaani) Dryflex (SEBS) ihiovaihtoehdot Polyesterimaalatut kotelot: Sileät sivut, laippa-aukot Ruostumattomasta teräksestä valmistetut kotelot: Sileät sivut Haponkestävästä teräksestä valmistetut kotelot: Sileät sivut Vakioväri Polyesterimaalatut kotelot: Harmaa RL70 Materiaaleihin liittyvät tekniset tiedot löytyvät sivulta 5. Tuotteeseen saatavilla olevat kustomointipalvelut: siakaskohtainen mitoitus Työstö Väripalvelu Komponenttien kokoonpano Lisätietoja kustomointipalveluistamme löytyy sivulta 12. Tuotetiedot löytyvät osoitteesta Koteloissa on vakiona rei itetty tuki DIN-kiskolle tai asennuslevylle. Optimoidut asennustuet mahdollistavat kotelon kaikkien sivujen käytön kaapelien läpivienteihin. 120 mm:n syvyiset polysteri-maalatut kotelot ovat saatavilla laippa-aukoin varustettuina. Tuotepakkaus sisältää peite-levyt, pultit ja prikat. 36 CSEMET 2017

37 Casemet Cubo F -riviliitinkotelot, sileät sivut, polyesterimaalattu teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys laosan syvyys syvyys (mm) Pakkaus- FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , FFUP Sileät sivut , koko (kpl) Snro FFUP FFUP Casemet Cubo F -riviliitinkotelot, sileät sivut, ruostumaton teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys laosan syvyys Pakkaus- syvyys (mm) (kpl) FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , koko Snro FSUP FSUP CSEMET

38 Casemet Cubo F-riviliitinkotelot, sileät sivut, haponkestävä teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys laosan syvyys syvyys FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 FUP Sileät sivut ,5 1 (mm) Pakkaus- koko (kpl) FUP FUP Casemet Cubo F -riviliitinkotelot Casemet Cubo F -riviliitinkotelot, laippa-aukot, polyesterimaalattu teräs Laippa-aukon koko: 192 x 62 mm Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys laosan syvyys Pakkaus- syvyys (mm) (kpl) FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , FFUF Laipat/sivu: , koko Snro FFUF Casemet Cubo F -riviliitinkotelot, polykarbonaatti-ikkuna, polyesterimaalattu teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys laosan syvyys Pakkaus- syvyys (mm) (kpl) FFUW Ikkunan koko: 120 x 120 mm , FFUW Ikkunan koko: 220 x 120 mm , FFUW Ikkunan koko: 320 x 120 mm , FFUW Ikkunan koko: 420 x 120 mm , FFUW Ikkunan koko: 520 x 120 mm , FFUW Ikkunan koko: 720 x 120 mm , koko Snro FFUW CSEMET 2017

39 Casemet Cubo F -kotelot, painonappiaukotus ukotuksiin asennetut komponentit saattavat madaltaa kotelointiluokkaa. Leveys Korkeus Syvyys laosan syvyys (mm) FSPB painonappiaukko FSPB painonappiaukkoa FSPB painonappiaukkoa FSPB painonappiaukkoa Ulkomitat (mm) Sisäsyvyys Pakkauskoko (kpl) Snro FSPB Casemet Cubo F -riviliitinkotelot sennuslevyt ja DIN-kiskot Mitat (mm) Pakkauskoko (kpl) Snro sennuslevyt, galvanoitu teräs FMP x 150 mm koteloille 1 x 100 x FMP x 200 mm koteloille 185 x 150 x FMP x 150 mm koteloille 285 x 100 x FMP x 200 mm koteloille 285 x 150 x FMP x 300 mm koteloille 285 x 0 x FMP x 200 mm koteloille 385 x 150 x FMP x 300 mm koteloille 385 x 0 x FMP x 400 mm koteloille 385 x 0 x FMP x 200 mm koteloille 485 x 150 x FMP x 300 mm koteloille 485 x 0 x FMP x 200 mm koteloille 585 x 150 x FMP x 300 mm koteloille 585 x 0 x FMP x 400 mm koteloille 585 x 0 x FMP x 200 mm koteloille 785 x 150 x FMP x 400 mm koteloille 785 x 0 x DIN-kiskot, galvanoitu teräs DK mm sivulle x DK mm sivulle x DK mm sivulle x DK mm sivulle x DK mm sivulle x DK mm sivulle x DK mm sivulle x FMP1515 Muut tarvikkeet Mitat (mm) Pakkaus- koko (kpl) FFUF1 Peitelevy 84 x 214 x FHI2 Saranapari, ruostumaton teräs 30 x 15 x EFFL2.20 Kiinnityskorvat, 20 mm korkea, 4 kpl:n setti syvyys 20 mm EFFL2.50 Kiinnityskorvat, 50 mm korkea, 4 kpl:n setti syvyys 50 mm FFL1 Kiinnityskorvat, 10 mm korkea, 4 kpl:n setti syvyys 10 mm FFL2 Kiinnityskorvat, 10 mm korkea, 4 kpl:n setti syvyys 10 mm EFFL3.20 Kiinnityskorvat, 20 mm korkea, 4 kpl:n setti syvyys 20 mm Snro Peitelevy, FFUF1. Saranapari, FHI2. Kiinnityskorvat, 20 mm korkea, Kiinnityskorvat, 20 mm korkea, EFFL2.20. EFFL3.20. CSEMET

40 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 100 x 100 x 90 mm ID Description Date By Casemet Fisrst issue Cubo F 100 x 160 x mm Ku B 20,5mm reiän ja hits.ruuvien paikka muuttunut. Din-kisko kannake lisätty. PUY110 vaihdettu PUM112, PUM79 vaihdettu PUM (2X) Ku ppr. ID B First issue 20,5mm reiän ja hits.ruuvien paikka muuttunut PUY110 vaihdettu PUM112, PUM79 va FSPB painonappiaukko :3 1:3 >400 =1000 ±0,8 >120 =400 ±0,5 >30 =120 ±0,3 >6 =30 ±0,2 > =6 ±0, Casemet Cubo F 100 x 220 x 90 mm >0,5 =3 ±0,1 Tolerance ISO 2768-m 1:1 M6x12 Weld Stud Inside cover Opening Opening 100 1:3 >400 =1000 ±0,8 >120 =400 ±0,5 >30 =120 ±0,3 >6 =30 ±0, FSPB PUM112-6 Vetokierreniitti 2 painonappiaukkoa M8 2 tasakanta umpi ID 5 VPTS 88 - Description SCREW GSKET Date By 4 PUM179 3 KORIMUTTERI M5 RST First issue 3 VPRK KNSIRUUVI Ku B 20,5mm Casemet 2 reiän RST ja 8766 hits.ruuvien paikka Cubo muuttunut. Din-kisko KNSIF kannake 100 lisätty. x 280 x mm Ku PUY110 vaihdettu 1 RST 8765 PUM112, PUM79 vaihdettu PUM179 FSUP-POHJ 170 model FSPB PRT PUM112 (2x) >3 =6 ±0,1 >0,5 =3 ±0,1 Part Supplier: - Tool No: 1:1 drawing FSPB DRWING 45 Tolerance ISO 2768-m Code ENSTO FINLND OY Scale 1: Date By Checked Ctrl 40 4 M6x12 Weld Stud Inside cover Drawing No Ku Description M6x16 Weld Stud Material: RST 1, Ensto Mat: Opening Information Weight [g]: 1217,2 g Volume: - Enclosure FSPB Harj.suunta Replaces: Replaced: Drw No: Ref: Code: Sheet No: CUBO F FSPB (1) ppr. 2 B B 80 Opening Pcs C D E B 1:3 model FSPB PRT drawing FSPB DRWING PUM112 (4x) 6 PUM112-5 VPTS 88-4 PUM179 3 VPRK RST RST 8767 Part Code Drawing No. Material: RST 1, Supplier: - ENSTO FINLND OY Scale Date :2 By Ku - Checked - Ctrl >400 =1000 ±0,8 >120 =400 ±0,5 >30 =120 ±0, M6x12 Weld Stud Inside cover Opening Opening M6x12 Weld Stud Inside cover 22 PUM112 (4x) Opening M6x16 Weld Stud Opening 100 C 5 VPTS 88 - SCREW GSKET >6 =30 ±0,2 4 3 PUM179 VPRK KORIMUTTERI M5 RST KNSIRUUVI > =6 ±0,1 >0,5 =3 ±0,1 FSPB Painonappikotelot, aukotus painonappiaukkoa Vetokierreniitti 4 painonappiaukkoa M8 2 tasakanta umpi 6 FSPB PUM112-5 VPTS 88 - SCREW GSKET 4 PUM179 KORIMUTTERI M5 RST 3 VPRK KNSIRUUVI Casemet 2 RST 8770 Cubo KNSI F 150 x 150 x 80 mm 1 RST 8769 FSUP-POHJ Part Code Drawing No. Description Information Material: RST 1, Ensto Mat: Pcs 2 D RST 8772 KNSI Tolerance ISO 2768-m 1: model FSPB PRT drawing FSPB DRWING Supplier: - Tool No: ENSTO FINLND OY Scale Date :3 By Ku - Checked - Ctrl Weight [g]: 1217,2 g Volume: - Enclosure Replaces: Replaced: FSPB Drw No: B Ref: CUBO F Code: FSPB Sheet No: 1 (1) E FSPB FSPB FSPB FSPB :1 1 painonappiaukko 2 painonappiaukkoa 3 painonappiaukkoa 4 painonappiaukkoa FFUP FSUP FUP CSEMET 2017

41 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 200 x 200 x 80 mm Casemet Cubo F 300 x 150 x 80 mm FFUP FSUP FUP FFUP FSUP FUP Casemet Cubo F 300 x 200 x 80 mm Casemet Cubo F 300 x 300 x 80 mm FFUP FSUP FUP FFUP FSUP FUP Casemet Cubo F 400 x 200 x 80 mm Casemet Cubo F 400 x 300 x 80 mm FFUP FSUP FUP FFUP FSUP FUP CSEMET

42 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 400 x 400 x 80 mm Casemet Cubo F 500 x 200 x 80 mm FFUP FSUP FUP FFUP FSUP FUP Casemet Cubo F 500 x 300 x 80 mm Casemet Cubo F 600 x 200 x 80 mm FFUP FSUP FUP FFUP FSUP FUP Casemet Cubo F 600 x 300 x 80 mm Casemet Cubo F 600 x 400 x 80 mm FFUP FSUP FUP FFUP FSUP FUP CSEMET 2017

43 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 800 x 200 x 80 mm Casemet Cubo F 800 x 400 x 80 mm FFUP FSUP FUP FFUP FSUP FUP Casemet Cubo F 150 x 150 x 120 mm Casemet Cubo F 200 x 200 x 120 mm FFUP FSUP FUP FFUP FSUP FUP Casemet Cubo F 200 x 200 x 120 mm Casemet Cubo F 300 x 150 x 120 mm FFUW PC-ikkuna: 120 x 120 mm, polyesterimaalattu teräs FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs CSEMET

44 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 300 x 200 x 120 mm Casemet Cubo F 300 x 200 x 120 mm FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs FFUW PC-ikkuna: 220 x 120 mm, polyesterimaalattu teräs Casemet Cubo F 300 x 300 x 120 mm Casemet Cubo F 400 x 200 x 120 mm FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs Casemet Cubo F 400 x 200 x 120 mm Casemet Cubo F 400 x 300 x 120 mm FFUW PC-ikkuna: 320 x 120 mm, polyesterimaalattu teräs FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs 44 CSEMET 2017

45 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 400 x 400 x 120 mm Casemet Cubo F 500 x 200 x 120 mm FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs Casemet Cubo F 500 x 200 x 120 mm Casemet Cubo F 500 x 300 x 120 mm FFUW PC-ikkuna: 420 x 120 mm, polyesterimaalattu teräs FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs Casemet Cubo F 600 x 200 x 120 mm Casemet Cubo F 600 x 200 x 120 mm FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs FFUW PC-ikkuna: 520 x 120 mm, polyesterimaalattu teräs CSEMET

46 R R R Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 600 x 300 x 120 mm Casemet Cubo F 600 x 400 x 120 mm FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs Casemet Cubo F 800 x 200 x 120 mm Casemet Cubo F 800 x 200 x 120 mm FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs FFUW PC-ikkuna: 720 x 120 mm, polyesterimaalattu teräs Casemet Cubo F 800 x 400 x 120 mm FFL1 FFL2 (62) R9 53 RST8764 RST FFUP FSUP FFUF FUP Laipat/sivu: , polyesterimaalattu teräs FFL1 FFL2 Kiinnityskorvat, 10 mm korkea, 4 kpl:n setti Kiinnityskorvat, 10 mm korkea, 4 kpl:n setti 46 CSEMET 2017

47 Yleiset kotelotarvikkeet Tolppakiinnitysraudat ja kaasujousi tarvikkeineen metallikoteloihin Tuuletusventtiilit ja huohottimet, holkkitiivisteet, vastamutterit ja peitetulpat, messinki Muut tarvikkeet CSEMET

48 Tolppakiinnitysraudat Tolppakiinnike on suunniteltu kiinnittämään turvallisesti tolppaan Casemet Cubo -metallikotelot. Tolppakiinnike sisältää kiinnityskiskot tai -levyn, letkukiinnikkeen sekä tarvittavat ruuvit. Tolpan halkaisija voi vaihdella 38 ja 140 mm välillä. Mitat (mm) Pakkauskoko (kpl) 2 kiskon setit PMK mm leveälle kotelolle 28 x x PMK mm leveälle kotelolle 28 x x PMK mm leveälle kotelolle 28 x x PMK mm leveälle kotelolle 28 x x PMK mm leveälle kotelolle 28 x x PMK mm leveälle kotelolle 28 x x Setit levyllä PMK mm leveälle kotelolle 41 x 150 x PMK mm leveälle kotelolle 41 x 200 x Snro PMK2020 PMK20 PMK20 PMK50 PMK2020 Kaasujousi ja tarvikkeet Pakkauskoko (kpl) VPTS93 Kaasujousi 1 VPXS3.01 Kaasujousen kiinnike pohjaan 1 VPXS3.02 Kaasujousen kiinnike oveen 1 VPTS93, Kaasujousi VPXS3.01, Kaasujousen kiinnike pohjaan VPX3.02, Kaasujousen kiinnike oveen 48 CSEMET 2017

49 Tuuletusventtiilit ja huohottimet Mitat Pakkaus- Snro (mm) koko (kpl) BP10H Huohotin, IP 68, polyamidi, harmaa, 120 l/h ø19 x BSS10S Huohotin, IP 68, ISI 304, 16l/h ø19 x BSS10H Huohotin, IP 68, ISI 304, 120l/h ø19 x Huohotin, IP 68, ruostumaton teräs, 16 l/h, BSS10S. Holkkitiivisteet, messinki Mitat Pakkauskoko (kpl) Snro Metriset kierteet, vedonpoistimella ja O-renkaalla KTM12.12 Kaapelin ø 3-6,5 mm, kierteen pituus 6 mm M KTM12.16 Kaapelin ø 4-8 mm, kierteen pituus 7 mm M KTM12.20 Kaapelin ø 6-12 mm, kierteen pituus 8 mm M KTM12. Kaapelin ø mm, kierteen pituus 8 mm M KTM12.32 Kaapelin ø mm, kierteen pituus 9 mm M KTM12.40 Kaapelin ø 18- mm, kierteen pituus 9 mm M KTM12.50 Kaapelin ø mm, kierteen pituus 9 mm M KTM Kaapelin ø mm, kierteen pituus 14 mm M KTM12.12 Vastamutterit, messinki Mitat Pakkaus- koko (kpl) Snro Metriset kierteet PTK16.12 Korkeus/ø 2,8/15 mm M PTK16.16 Korkeus/ø 3/19 mm M PTK16.20 Korkeus/ø 3,5/24 mm M PTK16. Korkeus/ø 4/30 mm M PTK16.32 Korkeus/ø 5/36 mm M PTK16.40 Korkeus/ø 5/46 mm M PTK16.50 Korkeus/ø 5/60 mm M PTK16.63 Korkeus/ø 5/70 mm M PTK16.12 Peitetulpat, messinki Mitat Pakkauskoko (kpl) Snro Metriset kierteet PTK17.12 Korkeus/ø 7,5/14 mm M PTK17.16 Korkeus/ø 8/18 mm M PTK17.20 Korkeus/ø 9,5/22 mm M PTK17. Korkeus/ø 11/28 mm M PTK17.32 Korkeus/ø 12/ mm M PTK17.40 Korkeus/ø 13/44 mm M PTK17.50 Korkeus/ø 15/54 mm M PTK17.63 Korkeus/ø 16/67 mm M PTK17.12 CSEMET

50 Muut tarvikkeet Mitat Pakkaus- Snro (mm) koko (kpl) KY3 Kolmioväännin 20 x 50 x KY3.10 Kolmioväännin, lukittavissa, 11 mm 20 x 50 x ST80/U Kolmioavain, 11 mm 34 x 52 x KY4 Salpa, metallia, sulkuväli 18 mm ø 28 x VPTL67 Ruuvitalttasalpa ø 28 x VPTL30 Kolmiokaralukko, 7 mm ø 28 x Kolmioväännin, KY3. Kolmioväännin, lukittavissa, KY3.10. Kolmioavain, ST80/U. Metallinen salpa, KY4. Ruuvitalttasalpa/talttapääsalpa, VPTL67 Kolmiokaralukko, 7 mm, VPTL30 50 CSEMET 2017
