2 2 Enclosures and Components Osto-opas Yhteystiedot Ensto Control Oy PL 77 (Ensio Miettisen katu 2) Porvoo Puh , Fax Myyntitiimi Fax Osoite: Ensto Control Oy, Insinöörinkatu 1, Mikkeli Asiakaspalvelu Pirjo Tuukkanen Puh GSM Anne Syrjänen Puh GSM Pohjois-Suomi Petri Lepistö Puh Keski- ja Lounais-Suomi Jari Partanen Puh Itä- ja Etelä-Suomi Jukka Riekkinen Puh Tekninen tuki Fax Kotelot Kurt Rönnberg Komponentit Jan Andersson Puh GSM Puh GSM Markkinointi Fax Minna Forsström Riitta Seeck Puh GSM Puh GSM Johtaja, myynti ja markkinointi Johnny Lindström Puh GSM Yleiset sopimusehdot NL 92 Oikeus muutoksiin pidätetään.

3 Enclosures and Components Osto-opas 3 Sisällysluettelo Kotelot Koodiavain 4 Sivu: Ensto Cubo OEM-kotelot Ensto Cubo D, pienet ja keskikokoiset kestomuovikotelot 5 Ensto Cubo H, alumiinikotelot 8 Ensto Cubo M, polyesterikotelot 10 Ensto Cubo kestomuoviset yleiskotelot Ensto Cubo S, pienet ja keskikokoiset yleiskotelot 12 Ensto Cubo O, keskikokoiset ja suuret yleiskotelot 16 Ensto Cubo C, keskikokoiset ja suuret yleiskotelot laippa-aihioin 19 Ensto Cubo P keskusjärjestelmä 26 Ensto Cubo kytkentäkaapit Ensto Cubo W, kestomuoviset kytkentäkaapit 33 Ensto Cubo E, teräksiset kytkentäkaapit 35 Ensto Cubo EO, teräksiset kytkentäkaapit 39 Ensto Cubo riviliitinkotelot Ensto Cubo F, teräksiset riviliitinkotelot 40 Ensto Cubo EMC, häiriösuojatut kotelot 43 Ensto Cubo R moduulikotelot 44 Ensto Cubo kotelotarvikkeet 46 Holkkitiivisteet 48 Ensto Cubo 19 ristikytkentä ja laitekaapit 53 StepBox-elektroniikkakotelot 55 Ensto Cubo asennusvalmiit kotelot ja koteloidut liittimet 56 Komponentit Kytkimet Ensto Compact kytkimet 57 Ensto Compact Industrial kytkimet 60 Ensto Origin kytkimet 62 UL-listatut kytkimet 64 Koteloidut kytkimet 68 Asennusvalmiit kytkimet ja koteloidut kytkimet 71 Ensto Clampo liittimet Ensto Clampo Pro yleisliittimet 72 Ensto Clampo Apparatus kojeliittimet 74 Ensto Clampo Tap haaroitusliittimet 75 Ensto Clampo Compact kompaktiriviliittimet 77 Ensto Clampo Ground jousiliittimet 79 Ensto Clampo Ground N- ja PE-liittimet 80 Ensto Clampo asennusvalmiit myyntitelinetuotteet 83 Varokepesät 84 Asennusvalmiit myyntitelinetuotteet, kotelot ja komponentit 86 Tekniset taulukot 88

4 4 Enclosures and Components Osto-opas Ensto Cubo -kotelot, koodiavain Koteloiden kyen- tai yksitoistamerkkiset tuotenumerot antavat paljon tietoa kotelosta. Seuraavassa ohjeet tuotenumeron avaamiseen: Merkki SPCM081308T Kotelo S P C M T E F E F F S U P merkki kertoo perheen, johon kotelo kuuluu. Esimerkin kotelot ovat Ensto Cubo S-sarjan pieni yleiskotelo, E-sarjan kytkentäkaappi ja F-sarjan riviliitinkotelo. 2. ja 3. merkki kertoo kotelon materiaalin. Esimerkin ensiäinen kotelo on S-sarjan polykarbonaattinen kotelo (PC), toinen kotelo on E-sarjan maalattu teräskaappi (FE) ja kolmas kotelo on F-sarjan kotelo ruostumattomasta teräksestä (S). PC = polykarbonaatti (polycarbonate) FE = maalattu teräs (ferrum) F = maalattu teräs (ferrum) SS = ruostumaton teräs (stainless steel) S = ruostumaton teräs (stainless steel) AU = haponkestävä teräs (acid-proof steel) AB = ABS-muovi GR = polyesteri (glass-reinforced polyester) AL = alumiini 4. merkki antaa lisätietoa koteloista, M = kotelossa on metriset aihiot sivuissa K = kotelossa on Pk-kierteiset aihiot P = kotelossa on sileät sivut (plain sides) F = kotelossa on laippa-aukot/-aihiot (flanges) W = teräskotelo on varustettu polykarbonaatti-ikkunalla (window) 5. ja 6. merkki kertoo kotelon leveyden senttimetreissä. Esimerkin ensiäinen kotelo on 75 leveä (08), kaksi seuraavaa ovat leveydeltään 300 (30). Kotelon mitoista ilmoitetaan aina leveys ensiäisenä. Muovikoteloissa oletuksena asennus pystysuuntaisesti, siksi ilmoitae ensiäiseksi kapeaan sivun mitat. Kaapeissa leveys on ei-saranoitu sivu. F-sarjan riviliitinkoteloissa oletuksena on se, että DIN-kiskot asennetaan vaakatasoon. 7. ja 8. merkki kertoo kotelon korkeuden senttimetreissä. Esimerkin ensiäinen kotelo on 125 korkea (13), E-sarjan kaappi 200 (20) ja F-sarjan riviliitinkotelo 150 korkea (15). 9. ja 10. merkki kertoo kotelon syvyyden senttimetreissä. Esimerkin ensiäinen kotelo on 75 syvä (08), kaapin syvyys on 150 (15) ja riviliitinkotelon 75 (08). 11. merkki ja sitä mahdollisesti seuraavat merkit ovat varattu lisämääreille. Esimerkkinä oleva S-kotelo on varustettu kirkkaalla kannella. T = muovikotelossa on kirkas kansi (transparent) G = muovikotelossa on harmaa kansi (grey) D = teräskaapissa on kaksi ovea (door) W 75 W 300 W 300 D 75 D 150 H 125 EFEF H 200 FSUP D 80 H 150

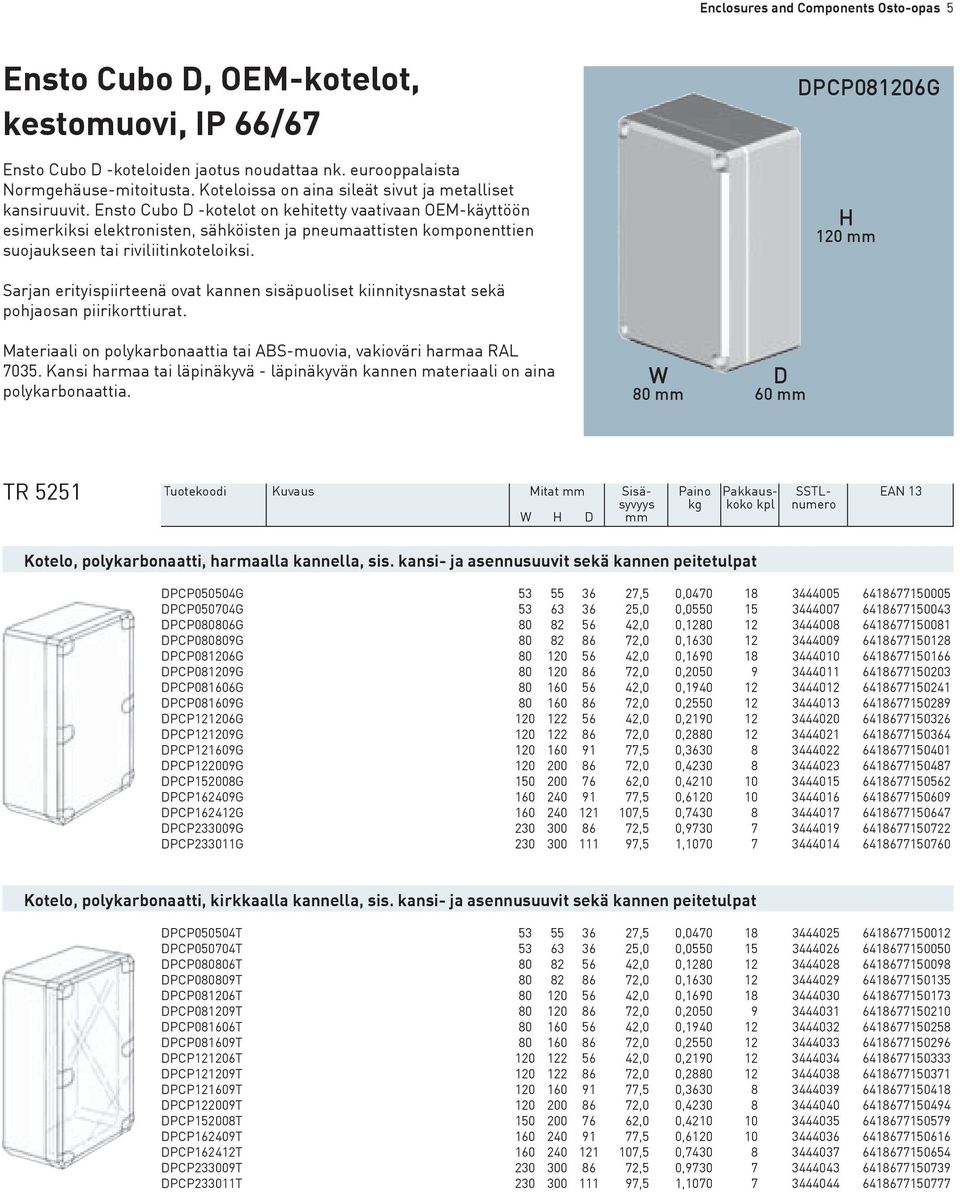

5 Enclosures and Components Osto-opas 5 Ensto Cubo D, OEM-kotelot, kestomuovi, IP 66/67 Ensto Cubo D -koteloiden jaotus noudattaa nk. eurooppalaista Normgehäuse-mitoitusta. Koteloissa on aina sileät sivut ja metalliset kansiruuvit. Ensto Cubo D -kotelot on kehitetty vaativaan OEM-käyttöön esimerkiksi elektronisten, sähköisten ja pneumaattisten komponenttien suojaukseen tai riviliitinkoteloiksi. DPCP081206G H 120 Sarjan erityispiirteenä ovat kannen sisäpuoliset kiinnitysnastat sekä pohjaosan piirikorttiurat. Materiaali on polykarbonaattia tai ABS-muovia, vakioväri harmaa RAL Kansi harmaa tai läpinäkyvä - läpinäkyvän kannen materiaali on aina polykarbonaattia. W 80 D 60 TR 5251 Tuotekoodi Kuvaus Mitat Kotelo, polykarbonaatti, harmaalla kannella, sis. kansi- ja asennusuuvit sekä kannen peitetulpat DPCP050504G ,5 0, DPCP050704G ,0 0, DPCP080806G ,0 0, DPCP080809G ,0 0, DPCP081206G ,0 0, DPCP081209G ,0 0, DPCP081606G ,0 0, DPCP081609G ,0 0, DPCP121206G ,0 0, DPCP121209G ,0 0, DPCP121609G ,5 0, DPCP122009G ,0 0, DPCP152008G ,0 0, DPCP162409G ,5 0, DPCP162412G ,5 0, DPCP233009G ,5 0, DPCP233011G ,5 1, Kotelo, polykarbonaatti, kirkkaalla kannella, sis. kansi- ja asennusuuvit sekä kannen peitetulpat DPCP050504T ,5 0, DPCP050704T ,0 0, DPCP080806T ,0 0, DPCP080809T ,0 0, DPCP081206T ,0 0, DPCP081209T ,0 0, DPCP081606T ,0 0, DPCP081609T ,0 0, DPCP121206T ,0 0, DPCP121209T ,0 0, DPCP121609T ,5 0, DPCP122009T ,0 0, DPCP152008T ,0 0, DPCP162409T ,5 0, DPCP162412T ,5 0, DPCP233009T ,5 0, DPCP233011T ,5 1,

6 6 Enclosures and Components Osto-opas Tuotekoodi Kuvaus Mitat Kotelo, ABS, harmaalla kannella, sis. kansi- ja asennusuuvit sekä kannen peitetulpat DABP050504G ,5 0, DABP050704G ,0 0, DABP080806G ,0 0, DABP080809G ,0 0, DABP081206G ,0 0, DABP081209G ,0 0, DABP081606G ,0 0, DABP081609G ,0 0, DABP121206G ,0 0, DABP121209G ,0 0, DABP121609G ,5 0, DABP122009G ,0 0, DABP152008G ,0 0, DABP162409G ,5 0, DABP162412G ,5 0, DABP233009G ,5 0, DABP233011G ,5 0, Kotelo, ABS, kirkkaalla kannella, sis. kansi- ja asennusuuvit sekä kannen peitetulpat DABP050504T ,5 0, DABP050704T ,0 0, DABP080806T ,0 0, DABP080809T ,0 0, DABP081206T ,0 0, DABP081209T ,0 0, DABP081606T ,0 0, DABP081609T ,0 0, DABP121206T ,0 0, DABP121209T ,0 0, DABP121609T ,5 0, DABP122009T ,0 0, DABP152008T ,0 0, DABP162409T ,5 0, DABP162412T ,5 0, DABP233009T ,5 0, DABP233011T ,5 1, Asennuslevy, galvanoitu teräs DMP ,5 0, DMP ,5 0, DMP ,5 0, DMP ,5 0, DMP ,5 0, DMP ,5 0, DMP ,5 0, DMP ,5 0, DMP ,5 0, Asennuslevy, Ø 3 rei ityksellä, keltapassivoitu teräs DLP , DLP , DLP , DLP , DLP , DLP , DLP , DLP , DLP ,

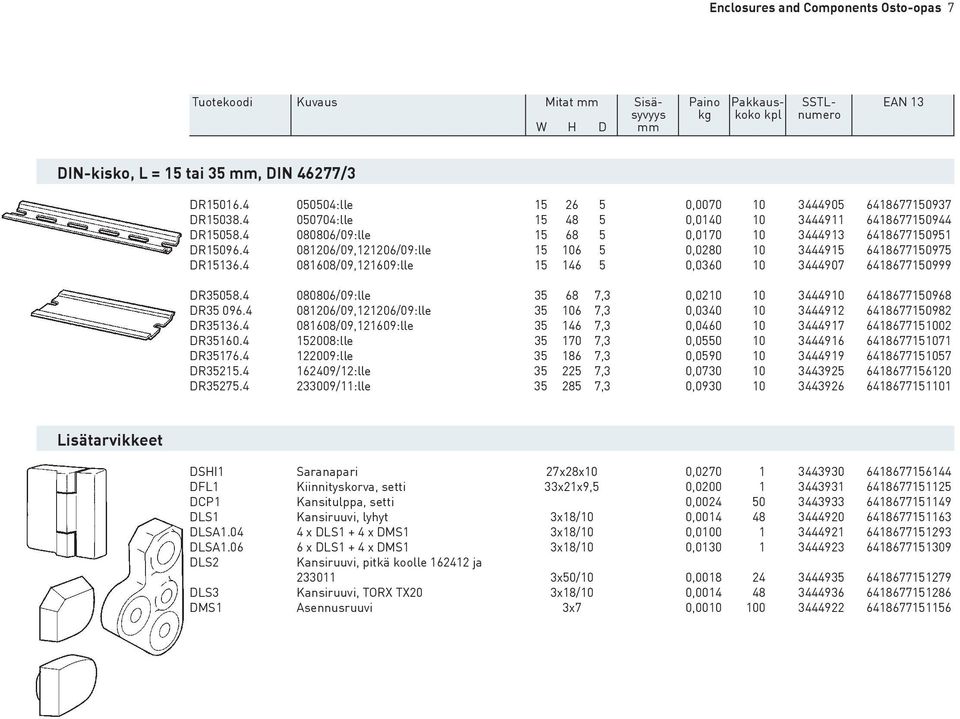

7 Enclosures and Components Osto-opas 7 Tuotekoodi Kuvaus Mitat DIN-kisko, L = 15 tai 35, DIN 46277/3 DR :lle , DR :lle , DR /09:lle , DR /09,121206/09:lle , DR /09,121609:lle , DR /09:lle ,3 0, DR /09,121206/09:lle ,3 0, DR /09,121609:lle ,3 0, DR :lle ,3 0, DR :lle ,3 0, DR /12:lle ,3 0, DR /11:lle ,3 0, Lisätarvikkeet DSHI1 Saranapari 27x28x10 0, DFL1 Kiinnityskorva, setti 33x21x9,5 0, DCP1 Kansitulppa, setti 0, DLS1 Kansiruuvi, lyhyt 3x18/10 0, DLSA x DLS1 + 4 x DMS1 3x18/10 0, DLSA x DLS1 + 4 x DMS1 3x18/10 0, DLS2 Kansiruuvi, pitkä koolle ja x50/10 0, DLS3 Kansiruuvi, TORX TX20 3x18/10 0, DMS1 Asennusruuvi 3x7 0,

8 8 Enclosures and Components Osto-opas Ensto Cubo H, OEM-kotelot, alumiini, IP 65, iskulujuus 7 Nm HALP Ensto Cubo H -koteloiden jaotus noudattaa nk. eurooppalaista Normgehäuse-mitoitusta. Koteloissa on aina sileät sivut ja metalliset kansiruuvit. Ensto Cubo H -alumiinikotelot täyttävät. koneteollisuuden vaatimukset monien liuottimien, bensiinin ja öljyn osalta. Hyvä läön- ja iskunkestävyys kuuluvat koteloiden erityisominaisuuksiin. H 130 Sarjan koteloiden vakioväri on harmaa RAL Alumiinikoteloita on erikoistilauksesta saatavana eri hyväksynnällä myös Ex-käyttöön räjähdysvaarallisiin tiloihin. W 80 D 60 TR 5255 Tuotekoodi Kuvaus Mitat Kotelo, sis. kansi- ja asennusruuvit, RAL 7001, maalattu HALP ,0 0, HALP ,5 0, HALP ,5 0, HALP ,0 0, HALP ,0 0, HALP ,0 0, HALP ,0 0, HALP ,0 0, HALP ,0 0, HALP ,0 1, HALP ,0 1, HALP ,0 1, HALP ,0 1, HALP ,0 2, HALP ,0 4, HALP ,0 2, HALP ,0 3, HALP ,0 3, HALP ,0 4, HALP ,0 5, HALP ,0 4, HALP ,0 6, HALP ,0 5, HALP ,0 7, HALP ,0 8, HALP ,0 10, Asennuslevy, galvanoitu teräs HMP0606B ,5-0, HMP0610B ,5-0, HMP0615B ,5-0, HMP0808B ,5-0, HMP0813B ,5-0, HMP0818B ,5-0, HMP0825B ,5-0, HMP1212B ,5-0, HMP1222B ,5-0, HMP1236B ,5-0, HMP1616B ,5-0, HMP1626B ,5-0, HMP1636B ,5-0, HMP1656B ,5-1, HMP2023B ,5-0, HMP2328B ,5-0, HMP2333B ,5-0, HMP2340B ,5-1, HMP2360B ,5-2, HMP3140B ,5-2, HMP3160B ,5-3,

9 Enclosures and Components Osto-opas 9 Tuotekoodi Kuvaus Mitat Saranapari 1 W-sivut 2 H-sivut 3 kaikki sivut HHI11 Koolle (W x H) 0808 > , , HHI12 Koolle (W x H) 0813 > , , HHI13 Koolle (W x H) 1212 > , , Seinäkiinnike AISI304 HFL1 Koolle 1212 > , , HFL2 Koolle 2023 > , DIN-kiskot DR L = , DR , DR , DR H , DR , DR , DR , DR L = ,3 0, DR ,3 0, DR35.12/ ,3 0, DR ,3 0, DR ,3 0, DR ,3 0, DR ,3 0, DR ,3 0, DR ,3 0, DR35.23/ ,3 0, DR35.23/ ,3 0,

10 10 Enclosures and Components Osto-opas Ensto Cubo M, OEM-kotelot, polyesteri, iskulujuus 7 Nm IP 65 Ensto Cubo M -koteloiden jaotus noudattaa nk. eurooppalaista Normgehäuse-mitoitusta. Koteloissa on aina sileät sivut ja metalliset kansiruuvit. Ensto Cubo M -polyesterikotelot soveltuvat vaativiin olosuhteisiin, sillä ne ovat rakenteeltaan lujia, niillä on hyvä korroosion- ja kemiallinen kestävyys sekä korkea tiiviysluokitus. Sarjan kotelot on valmistettu lasikuituvahvisteisesta polyesterista, vakioväri harmaa RAL Erikoistilauksesta polyesterikoteloita on saatavana myös räjähdysvaarallisiin tiloihin hyväksyttyjä malleja. W 160 D 90 MGRP H 360 TR 5256 Tuotekoodi Kuvaus Mitat Kotelo, sis. kansi- ja asennusruuvit, harmaa RAL 7000 MGRP ,5 0, MGRP ,5 0, MGRP ,5 0, MGRP ,5 0, MGRP ,0 0, MGRP ,0 1, MGRP ,0 1, MGRP ,0 1, MGRP ,0 2, MGRP ,0 3, MGRP ,0 2, MGRP ,0 3, MGRP ,0 5, Asennuslevyt MMP0808B Pertinax , MMP0811B Pertinax , MMP0816B Pertinax , MMP0819B Pertinax , MMP1212B Galv. teräs ,5-0, MMP1222B Galv. teräs ,5-0, MMP1616B Galv. teräs ,5-0, MMP1626B Galv. teräs ,5-0, MMP1636B Galv. teräs ,5-0, MMP1656B Galv. teräs ,5-1, MMP2526B Galv. teräs ,5-0, MMP2540B Galv. teräs ,5-0, MMP4041B Galv. teräs ,5-1, Saranapari MHI1 Alumiini - 0, Seinäkiinnike AISI304, setti MFL1 Koolle (W x H) , MFL2 Koolle (W x H) , MFL3 Koolle (W x H) , MFL4 Koolle (W x H) , MFL5 Koolle (W x H) ,

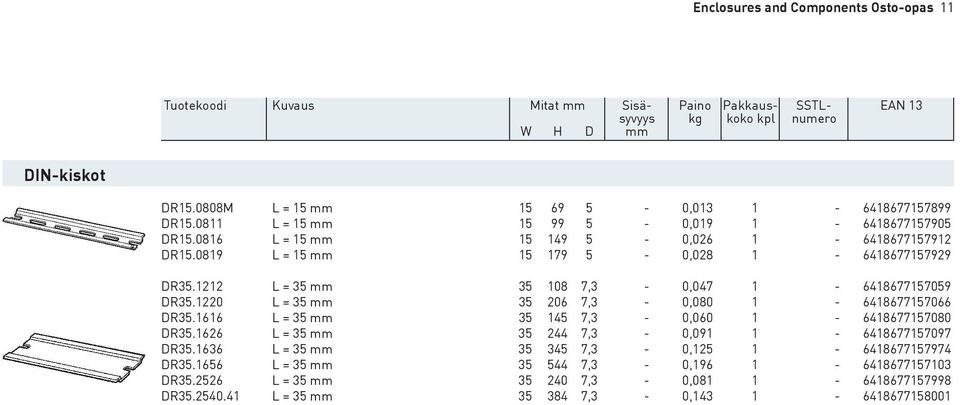

11 Enclosures and Components Osto-opas 11 Tuotekoodi Kuvaus Mitat DIN-kiskot DR M L = , DR L = , DR L = , DR L = , DR L = ,3-0, DR L = ,3-0, DR L = ,3-0, DR L = ,3-0, DR L = ,3-0, DR L = ,3-0, DR L = ,3-0, DR L = ,3-0,

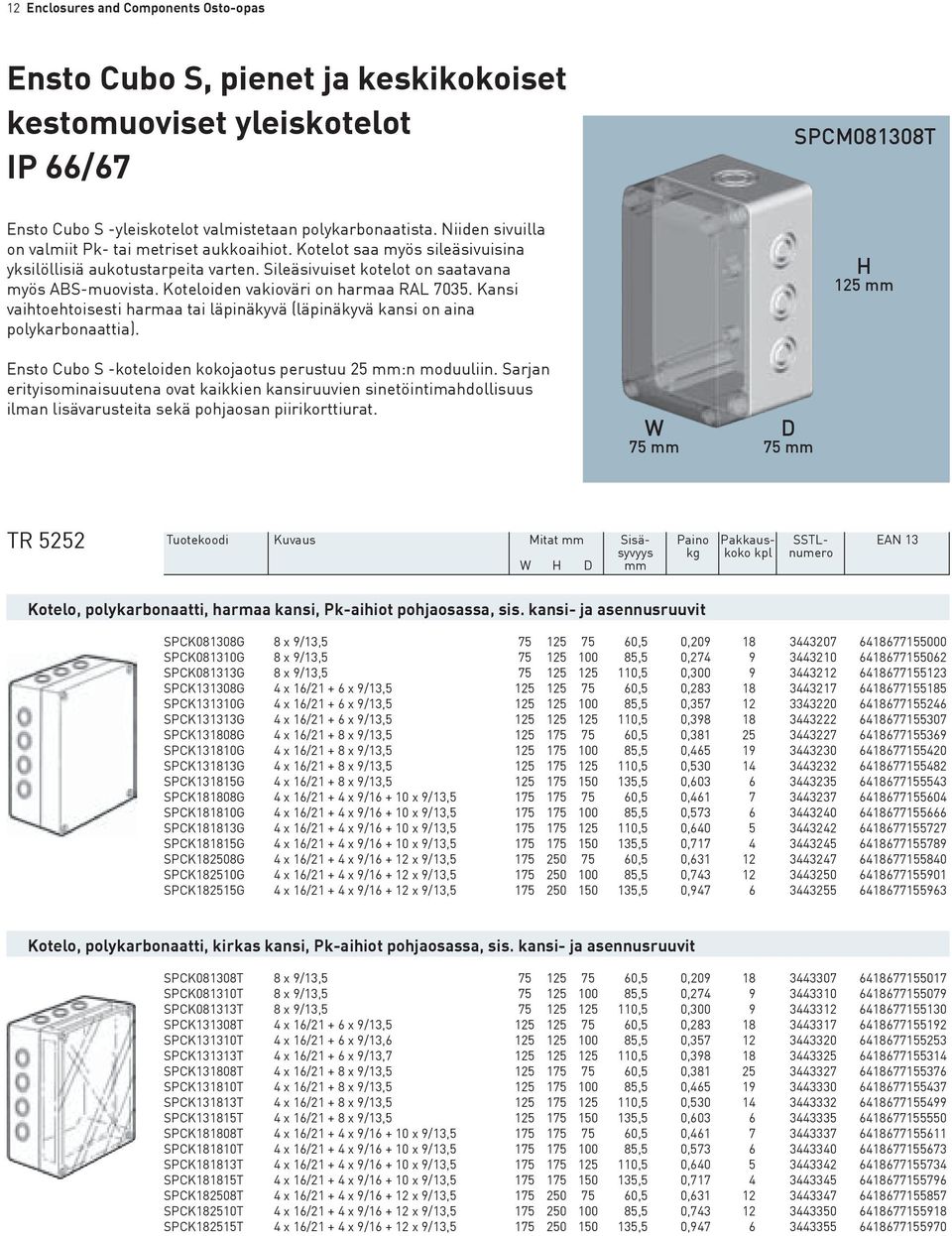

12 12 Enclosures and Components Osto-opas Ensto Cubo S, pienet ja keskikokoiset kestomuoviset yleiskotelot IP 66/67 SPCM081308T Ensto Cubo S -yleiskotelot valmistetaan polykarbonaatista. Niiden sivuilla on valmiit Pk- tai metriset aukkoaihiot. Kotelot saa myös sileäsivuisina yksilöllisiä aukotustarpeita varten. Sileäsivuiset kotelot on saatavana myös ABS-muovista. Koteloiden vakioväri on harmaa RAL Kansi vaihtoehtoisesti harmaa tai läpinäkyvä (läpinäkyvä kansi on aina polykarbonaattia). Ensto Cubo S -koteloiden kokojaotus perustuu 25 :n moduuliin. Sarjan erityisominaisuutena ovat kaikkien kansiruuvien sinetöintimahdollisuus ilman lisävarusteita sekä pohjaosan piirikorttiurat. W 75 D 75 H 125 TR 5252 Tuotekoodi Kuvaus Mitat Kotelo, polykarbonaatti, harmaa kansi, Pk-aihiot pohjaosassa, sis. kansi- ja asennusruuvit SPCK081308G 8 x 9/13, ,5 0, SPCK081310G 8 x 9/13, ,5 0, SPCK081313G 8 x 9/13, ,5 0, SPCK131308G 4 x 16/ x 9/13, ,5 0, SPCK131310G 4 x 16/ x 9/13, ,5 0, SPCK131313G 4 x 16/ x 9/13, ,5 0, SPCK131808G 4 x 16/ x 9/13, ,5 0, SPCK131810G 4 x 16/ x 9/13, ,5 0, SPCK131813G 4 x 16/ x 9/13, ,5 0, SPCK131815G 4 x 16/ x 9/13, ,5 0, SPCK181808G 4 x 16/ x 9/ x 9/13, ,5 0, SPCK181810G 4 x 16/ x 9/ x 9/13, ,5 0, SPCK181813G 4 x 16/ x 9/ x 9/13, ,5 0, SPCK181815G 4 x 16/ x 9/ x 9/13, ,5 0, SPCK182508G 4 x 16/ x 9/ x 9/13, ,5 0, SPCK182510G 4 x 16/ x 9/ x 9/13, ,5 0, SPCK182515G 4 x 16/ x 9/ x 9/13, ,5 0, Kotelo, polykarbonaatti, kirkas kansi, Pk-aihiot pohjaosassa, sis. kansi- ja asennusruuvit SPCK081308T 8 x 9/13, ,5 0, SPCK081310T 8 x 9/13, ,5 0, SPCK081313T 8 x 9/13, ,5 0, SPCK131308T 4 x 16/ x 9/13, ,5 0, SPCK131310T 4 x 16/ x 9/13, ,5 0, SPCK131313T 4 x 16/ x 9/13, ,5 0, SPCK131808T 4 x 16/ x 9/13, ,5 0, SPCK131810T 4 x 16/ x 9/13, ,5 0, SPCK131813T 4 x 16/ x 9/13, ,5 0, SPCK131815T 4 x 16/ x 9/13, ,5 0, SPCK181808T 4 x 16/ x 9/ x 9/13, ,5 0, SPCK181810T 4 x 16/ x 9/ x 9/13, ,5 0, SPCK181813T 4 x 16/ x 9/ x 9/13, ,5 0, SPCK181815T 4 x 16/ x 9/ x 9/13, ,5 0, SPCK182508T 4 x 16/ x 9/ x 9/13, ,5 0, SPCK182510T 4 x 16/ x 9/ x 9/13, ,5 0, SPCK182515T 4 x 16/ x 9/ x 9/13, ,5 0,

13 Enclosures and Components Osto-opas 13 Tuotekoodi Kuvaus Mitat Kotelo, polykarbonaatti, harmaa kansi, metriset aihiot pohjaosassa, sis. kansi- ja asennusruuvit SPCM081308G 2 x M16/ x M12/ ,5 0, SPCM081310G 2 x M16/ x M12/ ,5 0, SPCM081313G 2 x M16/ x M12/ ,5 0, SPCM131308G 4 x M16/ x M12/ ,5 0, SPCM131310G 4 x M16/ x M12/ ,5 0, SPCM131313G 4 x M16/ x M12/ ,5 0, SPCM131808G 4 x M16/ x M12/ ,5 0, SPCM131810G 4 x M16/ x M12/ ,5 0, SPCM131813G 4 x M16/ x M12/ ,5 0, SPCM131815G 4 x M16/ x M12/ ,5 0, SPCM181808G 4 x M12/ x M16/ x M12/ ,5 0, SPCM181810G 4 x M12/ x M16/ x M12/ ,5 0, SPCM181813G 4 x M12/ x M16/ x M12/ ,5 0, SPCM181815G 4 x M12/ x M16/ x M12/ ,5 0, SPCM182508G 4 x M12/ x M16/ x M12/ ,5 0, SPCM182510G 4 x M12/ x M16/ x M12/ ,5 0, SPCM182515G 4 x M12/ x M16/ x M12/ ,5 0, Kotelo, polykarbonaatti, kirkas kansi, metriset aihiot pohjaosassa, sis. kansi- ja asennusruuvit SPCM081308T 2 x M16/ x M12/ ,5 0, SPCM081310T 2 x M16/ x M12/ ,5 0, SPCM081313T 2 x M16/ x M12/ ,5 0, SPCM131308T 4 x M16/ x M12/ ,5 0, SPCM131310T 4 x M16/ x M12/ ,5 0, SPCM131313T 4 x M16/ x M12/ ,5 0, SPCM131808T 4 x M16/ x M12/ ,5 0, SPCM131810T 4 x M16/ x M12/ ,5 0, SPCM131813T 4 x M16/ x M12/ ,5 0, SPCM131815T 4 x M16/ x M12/ ,5 0, SPCM181808T 4 x M12/ x M16/ x M12/ ,5 0, SPCM181810T 4 x M12/ x M16/ x M12/ ,5 0, SPCM181813T 4 x M12/ x M16/ x M12/ ,5 0, SPCM181815T 4 x M12/ x M16/ x M12/ ,5 0, SPCM182508T 4 x M12/ x M16/ x M12/ ,5 0, SPCM182510T 4 x M12/ x M16/ x M12/ ,5 0, SPCM182515T 4 x M12/ x M16/ x M12/ ,5 0, Kotelo, polykarbonaatti, harmaa kansi, sileät sivut pohjaosassa, sis. kansi- ja asennusruuvit SPCP081308G ,5 0, SPCP081310G ,5 0, SPCP081313G ,5 0, SPCP131308G ,5 0, SPCP131310G ,5 0, SPCP131313G ,5 0, SPCP131808G ,5 0, SPCP131810G ,5 0, SPCP131813G ,5 0, SPCP131815G ,5 0, SPCP181808G ,5 0, SPCP181810G ,5 0, SPCP181813G ,5 0, SPCP181815G ,5 0, SPCP182508G ,5 0, SPCP182510G ,5 0, SPCP182515G ,5 0,

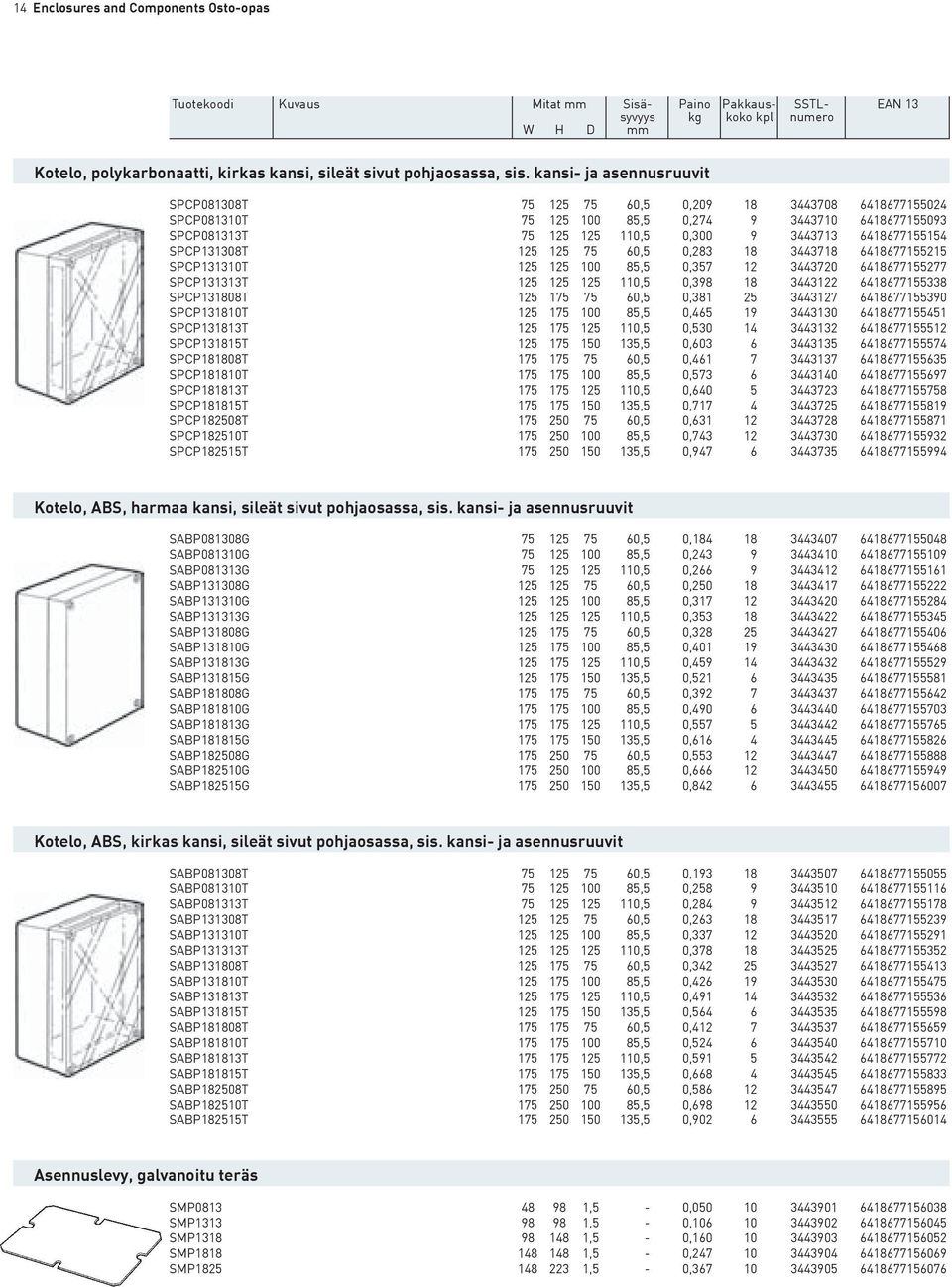

14 14 Enclosures and Components Osto-opas Tuotekoodi Kuvaus Mitat Kotelo, polykarbonaatti, kirkas kansi, sileät sivut pohjaosassa, sis. kansi- ja asennusruuvit SPCP081308T ,5 0, SPCP081310T ,5 0, SPCP081313T ,5 0, SPCP131308T ,5 0, SPCP131310T ,5 0, SPCP131313T ,5 0, SPCP131808T ,5 0, SPCP131810T ,5 0, SPCP131813T ,5 0, SPCP131815T ,5 0, SPCP181808T ,5 0, SPCP181810T ,5 0, SPCP181813T ,5 0, SPCP181815T ,5 0, SPCP182508T ,5 0, SPCP182510T ,5 0, SPCP182515T ,5 0, Kotelo, ABS, harmaa kansi, sileät sivut pohjaosassa, sis. kansi- ja asennusruuvit SABP081308G ,5 0, SABP081310G ,5 0, SABP081313G ,5 0, SABP131308G ,5 0, SABP131310G ,5 0, SABP131313G ,5 0, SABP131808G ,5 0, SABP131810G ,5 0, SABP131813G ,5 0, SABP131815G ,5 0, SABP181808G ,5 0, SABP181810G ,5 0, SABP181813G ,5 0, SABP181815G ,5 0, SABP182508G ,5 0, SABP182510G ,5 0, SABP182515G ,5 0, Kotelo, ABS, kirkas kansi, sileät sivut pohjaosassa, sis. kansi- ja asennusruuvit SABP081308T ,5 0, SABP081310T ,5 0, SABP081313T ,5 0, SABP131308T ,5 0, SABP131310T ,5 0, SABP131313T ,5 0, SABP131808T ,5 0, SABP131810T ,5 0, SABP131813T ,5 0, SABP131815T ,5 0, SABP181808T ,5 0, SABP181810T ,5 0, SABP181813T ,5 0, SABP181815T ,5 0, SABP182508T ,5 0, SABP182510T ,5 0, SABP182515T ,5 0, Asennuslevy, galvanoitu teräs SMP ,5-0, SMP ,5-0, SMP ,5-0, SMP ,5-0, SMP ,5-0,

15 Enclosures and Components Osto-opas 15 Tuotekoodi Kuvaus Mitat Asennuslevy, Ø 3 rei ityksellä, keltapassivoitu teräs SLP , SLP , SLP , SLP , SLP , DIN-kiskot, L = 35, DIN 46277/3, galvanoitu teräs DR ,3-0, DR ,3-0, DR ,3-0, DR ,3-0, Muut lisätarvikkeet DSHI1 Saranapari 27 x 28 x 10-0, SFL1 Kiinnityskorva, setti 15 x 30-0, SBI1 Kierreholkki, messinki M2-0, SBIA1.04 Kierreholkki, 4 :n setti M2-0, SMS1 Asennusruuvi levyille ja kiskoille 4 x 8-0, SCP08 Kansitulppa, lyhyt, 25 kannelle (PE) Ø 11 x 12-0, SCP10 Kansitulppa, pitkä, 50 kannelle (PE) Ø 12 x 36 1 / 2-0, SCP1315 Kansitulppa, lyhyt, 75 ja 100 kansille O (PE) Ø 11 1 / 2 x 12-0, SLS35 Kansiruuvi, lyhyt 11 x 35-0, SLS60 Kansiruuvi, pitkä, 50 kansille 11 x 60-0, SLSA35.04 SLS35 x 4 + SMS1 x 4 11 x 35-0, SLSA60.04 SLS60 x 4 + SMS1 x 4 11 x 60-0, SLW1 Kansiruuvin lehtikanta 11 x 17-0,

16 16 Enclosures and Components Osto-opas Ensto Cubo O, keskikokoiset ja suuret kestomuoviset yleiskotelot IP 66/67 OPCP306018G Ensto Cubo O -sarjan keskikokoiset ja suuret yleiskotelot valmistetaan polykarbonaatista. O-sarjan kotelot ovat sileäsivuiset; kolme kokoa on saatavana myös metrisin aukkoaihioin varustettuina. Sileäsivuisten koteloiden vaihtoehtoinen valmistusmateriaali on ABS-muovi. Vakioväri harmaa RAL 7035, kansi harmaa tai läpinäkyvä. Läpinäkyvänä kannen materiaali on aina polykarbonaattia. Kotelosarjan kokojaotus perustuu 100 :n moduuliin; pienin 200 x 200, suurin 400 x 600, syvyys 130 tai 185. Jokaisella koolla on 55 syvä korotuskehys. Kotelosarjan erityisominaisuutena ovat mahdollisuus kannen taustakiinnitykseen ja asennusalustan tai etulevyn portaaton säätö syvyyssuunnassa kätevien kulmahissien ansiosta. W 300 D 185 H 600 TR 5253 Tuotekoodi Kuvaus Mitat Polykarbonaatti, 130 syvä OPCP202013G Sileä pohjaosa, harmaa kansi ,0 1, OPCP203013G Sileä pohjaosa, harmaa kansi ,0 1, OPCP204013G Sileä pohjaosa, harmaa kansi ,0 1, OPCP303013G Sileä pohjaosa, harmaa kansi ,0 1, OPCP304013G Sileä pohjaosa, harmaa kansi ,0 2, OPCP306013G Sileä pohjaosa, harmaa kansi ,0 3, OPCP406013G Sileä pohjaosa, harmaa kansi ,0 3, Polykarbonaatti, 130 syvä OPCP202013T Sileä pohjaosa, kirkas kansi ,0 1, OPCP203013T Sileä pohjaosa, kirkas kansi ,0 1, OPCP204013T Sileä pohjaosa, kirkas kansi ,0 1, OPCP303013T Sileä pohjaosa, kirkas kansi ,0 1, OPCP304013T Sileä pohjaosa, kirkas kansi ,0 2, OPCP306013T Sileä pohjaosa, kirkas kansi ,0 3, OPCP406013T Sileä pohjaosa, kirkas kansi ,0 3, Polykarbonaatti, 185 syvä, sis. korotuskehyksen OPCP202018G Sileä pohjaosa, harmaa kansi ,0 1, OPCP203018G Sileä pohjaosa, harmaa kansi ,0 1, OPCP204018G Sileä pohjaosa, harmaa kansi ,0 2, OPCP303018G Sileä pohjaosa, harmaa kansi ,0 2, OPCP304018G Sileä pohjaosa, harmaa kansi ,0 2, OPCP306018G Sileä pohjaosa, harmaa kansi ,0 3, OPCP406018G Sileä pohjaosa, harmaa kansi ,0 4, Polykarbonaatti, 185 syvä, sis. korotuskehyksen OPCP202018T Sileä pohjaosa, kirkas kansi ,0 1, OPCP203018T Sileä pohjaosa, kirkas kansi ,0 1, OPCP204018T Sileä pohjaosa, kirkas kansi ,0 2, OPCP303018T Sileä pohjaosa, kirkas kansi ,0 2, OPCP304018T Sileä pohjaosa, kirkas kansi ,0 2, OPCP306018T Sileä pohjaosa, kirkas kansi ,0 3, OPCP406018T Sileä pohjaosa, kirkas kansi ,0 4,

17 Enclosures and Components Osto-opas 17 Tuotekoodi Kuvaus Mitat ABS, 130 syvä OABP202013G Sileä pohjaosa, harmaa kansi ,0 0, OABP203013G Sileä pohjaosa, harmaa kansi ,0 1, OABP204013G Sileä pohjaosa, harmaa kansi ,0 1, OABP303013G Sileä pohjaosa, harmaa kansi ,0 1, OABP304013G Sileä pohjaosa, harmaa kansi ,0 1, OABP306013G Sileä pohjaosa, harmaa kansi ,0 2, OABP406013G Sileä pohjaosa, harmaa kansi ,0 3, ABS, 130 syvä OABP202013T Sileä pohjaosa, kirkas kansi ,0 0, OABP203013T Sileä pohjaosa, kirkas kansi ,0 1, OABP204013T Sileä pohjaosa, kirkas kansi ,0 1, OABP303013T Sileä pohjaosa, kirkas kansi ,0 1, OABP304013T Sileä pohjaosa, kirkas kansi ,0 2, OABP306013T Sileä pohjaosa, kirkas kansi ,0 2, OABP406013T Sileä pohjaosa, kirkas kansi ,0 3, ABS, 185 syvä, sis. korotuskehyksen OABP202018G Sileä pohjaosa, harmaa kansi ,0 1, OABP203018G Sileä pohjaosa, harmaa kansi ,0 1, OABP204018G Sileä pohjaosa, harmaa kansi ,0 1, OABP303018G Sileä pohjaosa, harmaa kansi ,0 1, OABP304018G Sileä pohjaosa, harmaa kansi ,0 2, OABP306018G Sileä pohjaosa, harmaa kansi ,0 3, OABP406018G Sileä pohjaosa, harmaa kansi ,0 4, ABS, 185 syvä, sis. korotuskehyksen OABP202018T Sileä pohjaosa, kirkas kansi ,0 1, OABP203018T Sileä pohjaosa, kirkas kansi ,0 1, OABP204018T Sileä pohjaosa, kirkas kansi ,0 1, OABP303018T Sileä pohjaosa, kirkas kansi ,0 2, OABP304018T Sileä pohjaosa, kirkas kansi ,0 2, OABP306018T Sileä pohjaosa, kirkas kansi ,0 3, OABP406018T Sileä pohjaosa, kirkas kansi ,0 4, Polykarbonaatti, 130 syvä, metriset aihiot, harmaa kansi OPCM303013G Aihiot: 12 x M x M16/25 8 x M x M25/ ,0 1, OPCM304013G Aihiot: 8 x M12/ x M16/25 12 x M12/ x M32/ ,0 2, OPCM306013G Aihiot: 8 x M12/ x M16/25 12 x M12/ x M32/ ,0 3, Polykarbonaatti, 130 syvä, metriset aihiot, kirkas kansi OPCM303013T Aihiot: 12 x M x M16/25 8 x M x M25/ ,0 1, OPCM304013T Aihiot: 8 x M12/ x M16/25 12 x M12/ x M32/ ,0 2, OPCM306013T Aihiot: 8 x M12/ x M16/25 12 x M12/ x M32/ ,0 3,

18 18 Enclosures and Components Osto-opas Tuotekoodi Kuvaus Mitat Polykarbonaatti, 185 syvä, metriset aihiot, sis, korotuskehyksen OPCM303018G Aihiot: 12 x M x M16/25 8 x M x M25/ ,0 2, OPCM304018G Aihiot: 8 x M12/ x M16/25 12 x M12/ x M32/ ,0 2, OPCM306018G Aihiot: 8 x M12/ x M16/25 12 x M12/ x M32/ ,0 3, Polykarbonaatti, 185 syvä, metriset aihiot, sis, korotuskehyksen OPCM303018T Aihiot: 12 x M x M16/25 8 x M x M25/ ,0 2, OPCM304018T Aihiot: 8 x M12/ x M16/25 12 x M12/ x M32/ ,0 2, OPCM306018T Aihiot: 8 x M12/ x M16/25 12 x M12/ x M32/ ,0 3, Cubo O -alaosa asennusruuveineen, polykarbonaatti, sileät sivut OPCP202010B Sileät sivut , OPCP203010B Sileät sivut , OPCP204010B Sileät sivut , OPCP303010B Sileät sivut , OPCP304010B Sileät sivut , OPCP306010B Sileät sivut , OPCP406010B Sileät sivut , Cubo O -alaosa asennusruuveineen, polykarbonaatti, metriset aihiot OPCM303010B Aihiot: 12 x M x M16/25 8 x M x M25/ , OPCM304010B Aihiot: 8 x M12/ x M16/25 12 x M12/ x M32/ , OPCM306010B Aihiot: 8 x M12/ x M16/25 12 x M12/ x M32/ , Cubo O -alaosa asennusruuveineen, ABS, sileät sivut OABP202010B , OABP203010B , OABP204010B , OABP303010B , OABP304010B , OABP306010B , OABP406010B , Katso tarvikkeet s. 20.

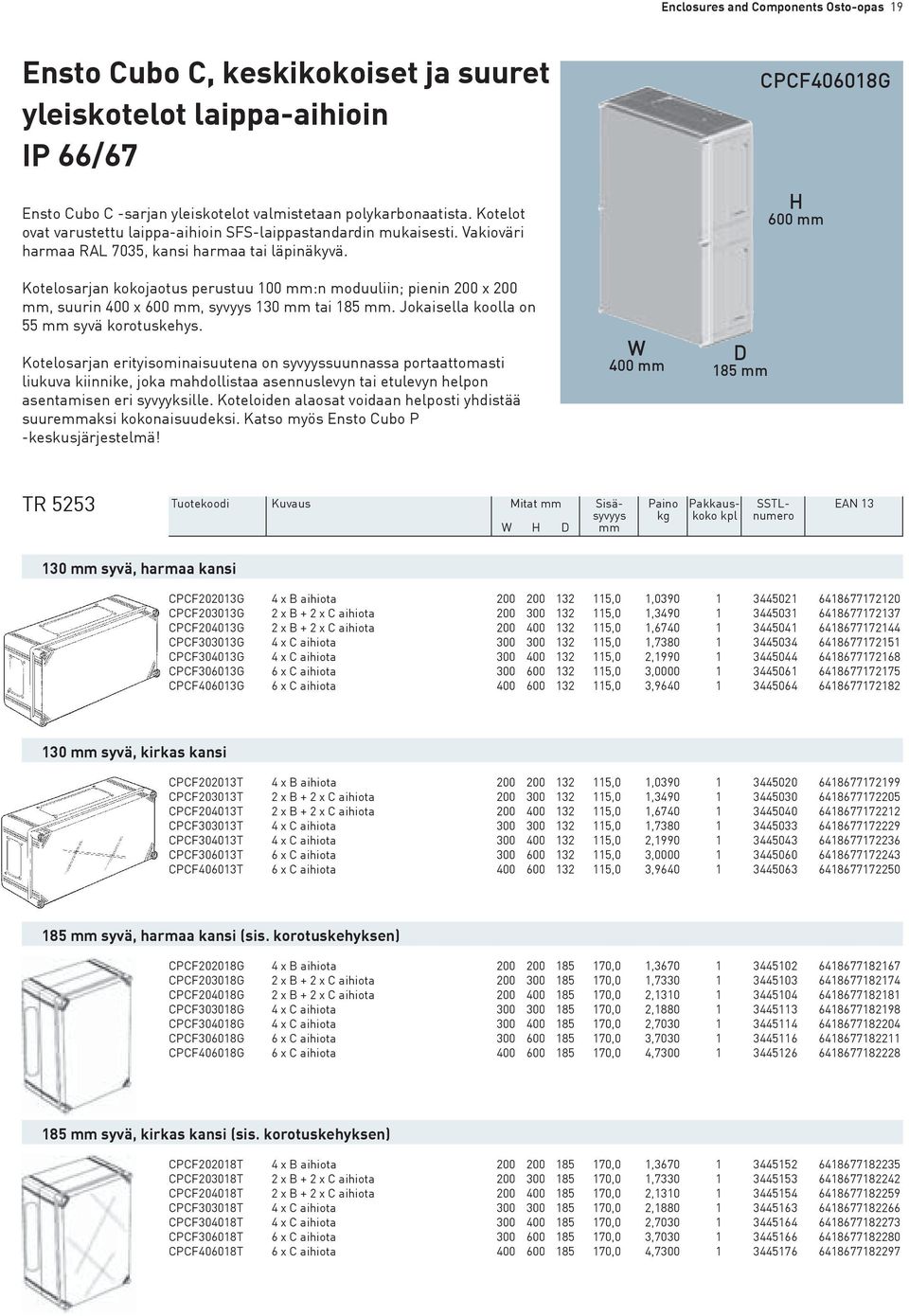

19 Enclosures and Components Osto-opas 19 Ensto Cubo C, keskikokoiset ja suuret yleiskotelot laippa-aihioin IP 66/67 Ensto Cubo C -sarjan yleiskotelot valmistetaan polykarbonaatista. Kotelot ovat varustettu laippa-aihioin SFS-laippastandardin mukaisesti. Vakioväri harmaa RAL 7035, kansi harmaa tai läpinäkyvä. Kotelosarjan kokojaotus perustuu 100 :n moduuliin; pienin 200 x 200, suurin 400 x 600, syvyys 130 tai 185. Jokaisella koolla on 55 syvä korotuskehys. Kotelosarjan erityisominaisuutena on syvyyssuunnassa portaattomasti liukuva kiinnike, joka mahdollistaa asennuslevyn tai etulevyn helpon asentamisen eri syvyyksille. Koteloiden alaosat voidaan helposti yhdistää suureaksi kokonaisuudeksi. Katso myös Ensto Cubo P -keskusjärjestelmä! W 400 D 185 CPCF406018G H 600 TR 5253 Tuotekoodi Kuvaus Mitat 130 syvä, harmaa kansi CPCF202013G 4 x B aihiota ,0 1, CPCF203013G 2 x B + 2 x C aihiota ,0 1, CPCF204013G 2 x B + 2 x C aihiota ,0 1, CPCF303013G 4 x C aihiota ,0 1, CPCF304013G 4 x C aihiota ,0 2, CPCF306013G 6 x C aihiota ,0 3, CPCF406013G 6 x C aihiota ,0 3, syvä, kirkas kansi CPCF202013T 4 x B aihiota ,0 1, CPCF203013T 2 x B + 2 x C aihiota ,0 1, CPCF204013T 2 x B + 2 x C aihiota ,0 1, CPCF303013T 4 x C aihiota ,0 1, CPCF304013T 4 x C aihiota ,0 2, CPCF306013T 6 x C aihiota ,0 3, CPCF406013T 6 x C aihiota ,0 3, syvä, harmaa kansi (sis. korotuskehyksen) CPCF202018G 4 x B aihiota ,0 1, CPCF203018G 2 x B + 2 x C aihiota ,0 1, CPCF204018G 2 x B + 2 x C aihiota ,0 2, CPCF303018G 4 x C aihiota ,0 2, CPCF304018G 4 x C aihiota ,0 2, CPCF306018G 6 x C aihiota ,0 3, CPCF406018G 6 x C aihiota ,0 4, syvä, kirkas kansi (sis. korotuskehyksen) CPCF202018T 4 x B aihiota ,0 1, CPCF203018T 2 x B + 2 x C aihiota ,0 1, CPCF204018T 2 x B + 2 x C aihiota ,0 2, CPCF303018T 4 x C aihiota ,0 2, CPCF304018T 4 x C aihiota ,0 2, CPCF306018T 6 x C aihiota ,0 3, CPCF406018T 6 x C aihiota ,0 4,

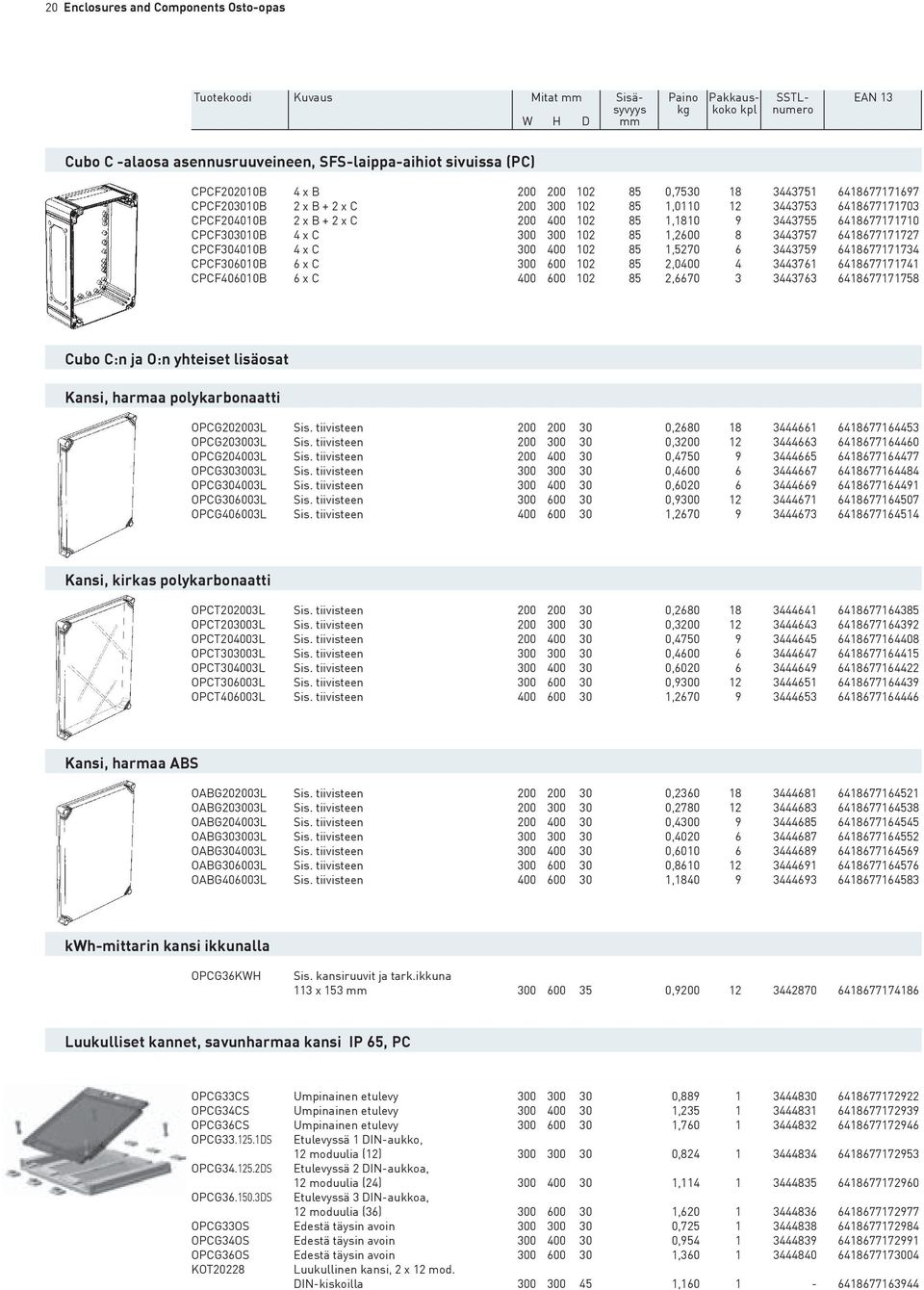

20 20 Enclosures and Components Osto-opas Tuotekoodi Kuvaus Mitat Cubo C -alaosa asennusruuveineen, SFS-laippa-aihiot sivuissa (PC) CPCF202010B 4 x B , CPCF203010B 2 x B + 2 x C , CPCF204010B 2 x B + 2 x C , CPCF303010B 4 x C , CPCF304010B 4 x C , CPCF306010B 6 x C , CPCF406010B 6 x C , Cubo C:n ja O:n yhteiset lisäosat Kansi, harmaa polykarbonaatti OPCG202003L Sis. tiivisteen , OPCG203003L Sis. tiivisteen , OPCG204003L Sis. tiivisteen , OPCG303003L Sis. tiivisteen , OPCG304003L Sis. tiivisteen , OPCG306003L Sis. tiivisteen , OPCG406003L Sis. tiivisteen , Kansi, kirkas polykarbonaatti OPCT202003L Sis. tiivisteen , OPCT203003L Sis. tiivisteen , OPCT204003L Sis. tiivisteen , OPCT303003L Sis. tiivisteen , OPCT304003L Sis. tiivisteen , OPCT306003L Sis. tiivisteen , OPCT406003L Sis. tiivisteen , Kansi, harmaa ABS OABG202003L Sis. tiivisteen , OABG203003L Sis. tiivisteen , OABG204003L Sis. tiivisteen , OABG303003L Sis. tiivisteen , OABG304003L Sis. tiivisteen , OABG306003L Sis. tiivisteen , OABG406003L Sis. tiivisteen , kwh-mittarin kansi ikkunalla OPCG36KWH Sis. kansiruuvit ja tark.ikkuna 113 x , Luukulliset kannet, savunharmaa kansi IP 65, PC OPCG33CS Umpinainen etulevy , OPCG34CS Umpinainen etulevy , OPCG36CS Umpinainen etulevy , OPCG DS Etulevyssä 1 DIN-aukko, 12 moduulia (12) , OPCG DS Etulevyssä 2 DIN-aukkoa, 12 moduulia (24) , OPCG DS Etulevyssä 3 DIN-aukkoa, 12 moduulia (36) , OPCG33OS Edestä täysin avoin , OPCG34OS Edestä täysin avoin , OPCG36OS Edestä täysin avoin , KOT20228 Luukullinen kansi, 2 x 12 mod. DIN-kiskoilla ,
