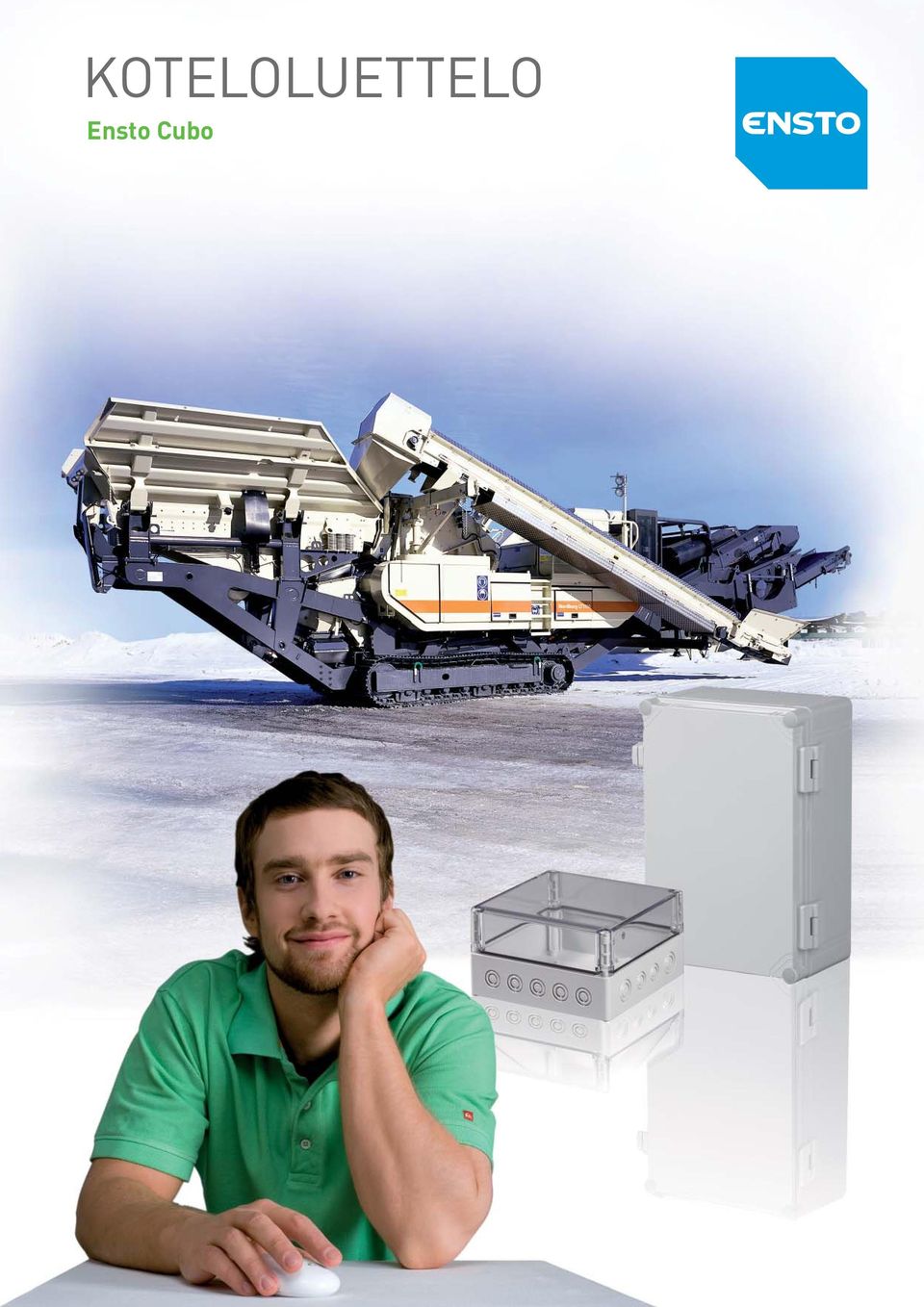

1 KOTELOLUETTELO Ensto Cubo

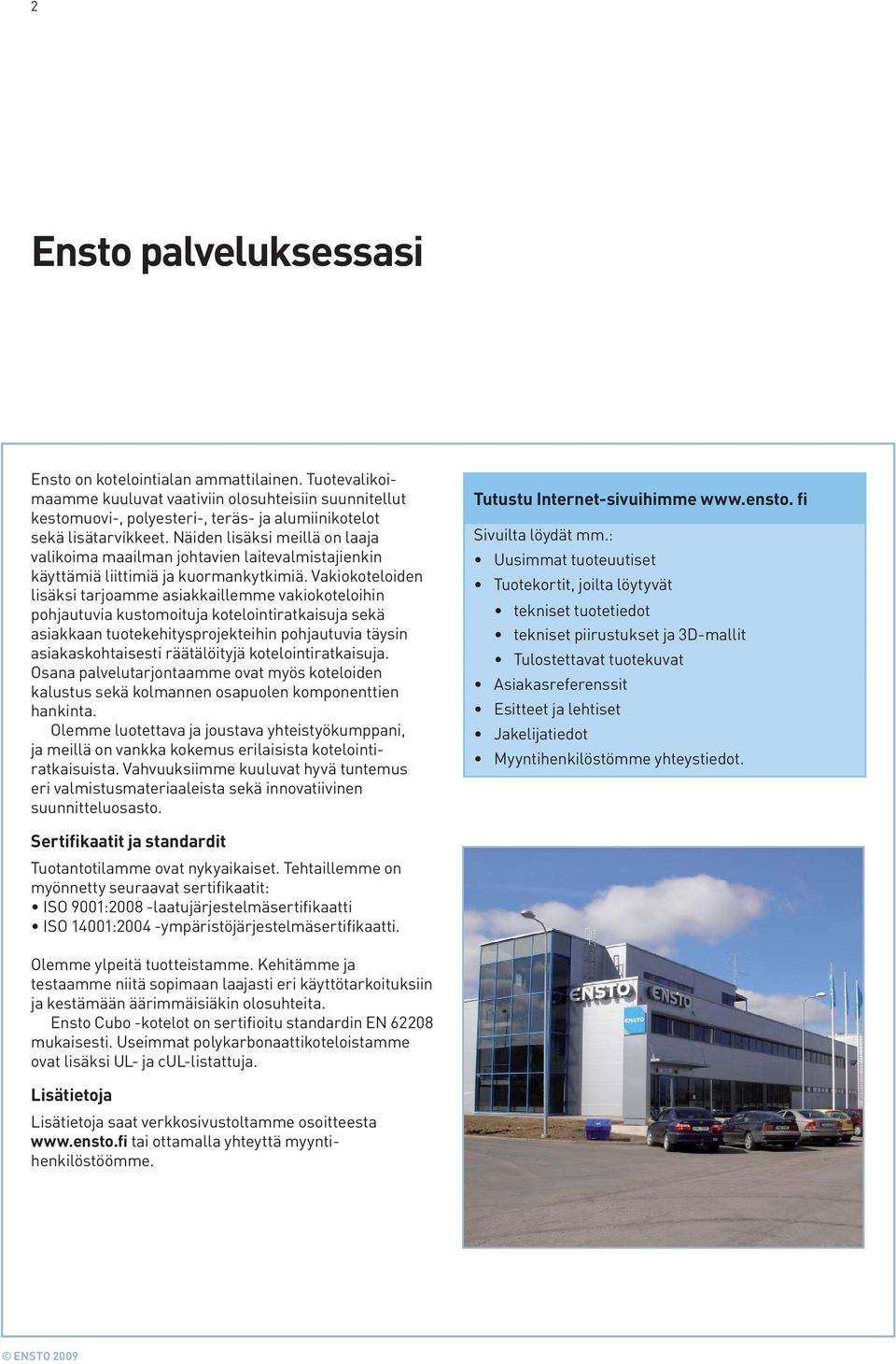

2 2 Ensto palveluksessasi Ensto on kotelointialan ammattilainen. Tuotevalikoimaamme kuuluvat vaativiin olosuhteisiin suunnitellut kestomuovi-, polyesteri-, teräs- ja alumiinikotelot sekä lisätarvikkeet. Näiden lisäksi meillä on laaja valikoima maailman johtavien laitevalmistajienkin käyttämiä liittimiä ja kuormankytkimiä. Vakiokoteloiden lisäksi tarjoamme asiakkaillemme vakiokoteloihin pohjautuvia kustomoituja kotelointiratkaisuja sekä asiakkaan tuotekehitysprojekteihin pohjautuvia täysin asiakaskohtaisesti räätälöityjä kotelointiratkaisuja. Osana palvelutarjontaamme ovat myös koteloiden kalustus sekä kolmannen osapuolen komponenttien hankinta. Olemme luotettava ja joustava yhteistyökumppani, ja meillä on vankka kokemus erilaisista kotelointiratkaisuista. Vahvuuksiimme kuuluvat hyvä tuntemus eri valmistusmateriaaleista sekä innovatiivinen suunnitteluosasto. Tutustu Internet-sivuihimme fi Sivuilta löydät mm.: Uusimmat tuoteuutiset Tuotekortit, joilta löytyvät tekniset tuotetiedot tekniset piirustukset ja 3D-mallit Tulostettavat tuotekuvat Asiakasreferenssit Esitteet ja lehtiset Jakelijatiedot Myyntihenkilöstömme yhteystiedot. Sertifikaatit ja standardit Tuotantotilamme ovat nykyaikaiset. Tehtaillemme on myönnetty seuraavat sertifikaatit: ISO 9001:2008 -laatujärjestelmäsertifikaatti ISO 14001:2004 -ympäristöjärjestelmäsertifikaatti. Olemme ylpeitä tuotteistamme. Kehitämme ja testaamme niitä sopimaan laajasti eri käyttötarkoituksiin ja kestämään äärimmäisiäkin olosuhteita. Ensto Cubo -kotelot on sertifioitu standardin EN mukaisesti. Useimmat polykarbonaattikoteloistamme ovat lisäksi UL- ja cul-listattuja. Lisätietoja Lisätietoja saat verkkosivustoltamme osoitteesta tai ottamalla yhteyttä myyntihenkilöstöömme.

3 3 Sisältö Ensto palveluksessasi... 2 Kotelon valinta... 4 Kotelointiluokat ja iskunkesto... 8 Tekniset tiedot... 9 Ensto Cubo -kotelot tarkemmin Asiakaskohtaiset kotelointiratkaisut Kestomuovikotelot Ensto Cubo S -kotelot, IP 66/67 Koot 75 x 125 x x 250 x 150 mm sileät sivut tai metriset/pk-aihiot Ensto Cubo D -kotelot, IP 66/67 Koot 53 x 55 x x 300 x 111 mm sileät sivut Ensto Cubo O -kotelot, IP 66/67 Koot 200 x 200 x x 600 x 187 mm sileät sivut tai metriset aihiot...34 Ensto Cubo C -kotelot, IP 66/67 Koot 200 x 200 x x 600 x 187 mm laippa-aihiot Ensto Cubo W -seinäkaapit, IP 66/67 Koot 200 x 200 x x 600 x 187 mm sileät sivut, valmiiksi asennetut saranat ja pikalukitussalvat...43 Ensto Cubo O-, C- ja W- koteloiden lisätarvikkeet Ensto Cubo P -keskusjärjestelmä, IP 65 Alaosan koot 300 x 300 x x 600 x 102 mm neljä täysin avointa sivua...56 Ensto Cubo G -asennuskotelot, IP 66 Koko 93 x 93 x 50 mm metriset aihiot Ensto Cubo R -moduulikotelot, IP 65 Koot 75 x 125 x x 600 x 136 mm sileät sivut tai metriset/pk-/laippa-aihiot sekä saranoitu ikkuna...64 Polyesterikotelot Ensto Cubo M -kotelot, IP 66 Koot 75 x 80 x x 405 x 120 mm sileät sivut...68 Teräskotelot Ensto Cubo E -seinäkaapit, IP 66 Koot 200 x 300 x x 1200 x 300 mm sileät sivut tai laippa-aukot Ensto Cubo EO -seinäkaapit, IP 66 Koot 190 x 240 x x 960 x 248 mm laippa-aihiot...85 Ensto Cubo F -riviliitinkotelot, IP 66 Koot 150 x 150 x x 400 x 120 mm sileät sivut tai laippa-aukot, joissakin malleissa polykarbonaatti-ikkuna Alumiinikotelot Ensto Cubo H -kotelot, IP 66 Koot 50 x 45 x x 601 x 180 mm sileät sivut Yleiset kotelotarvikkeet Hakemisto

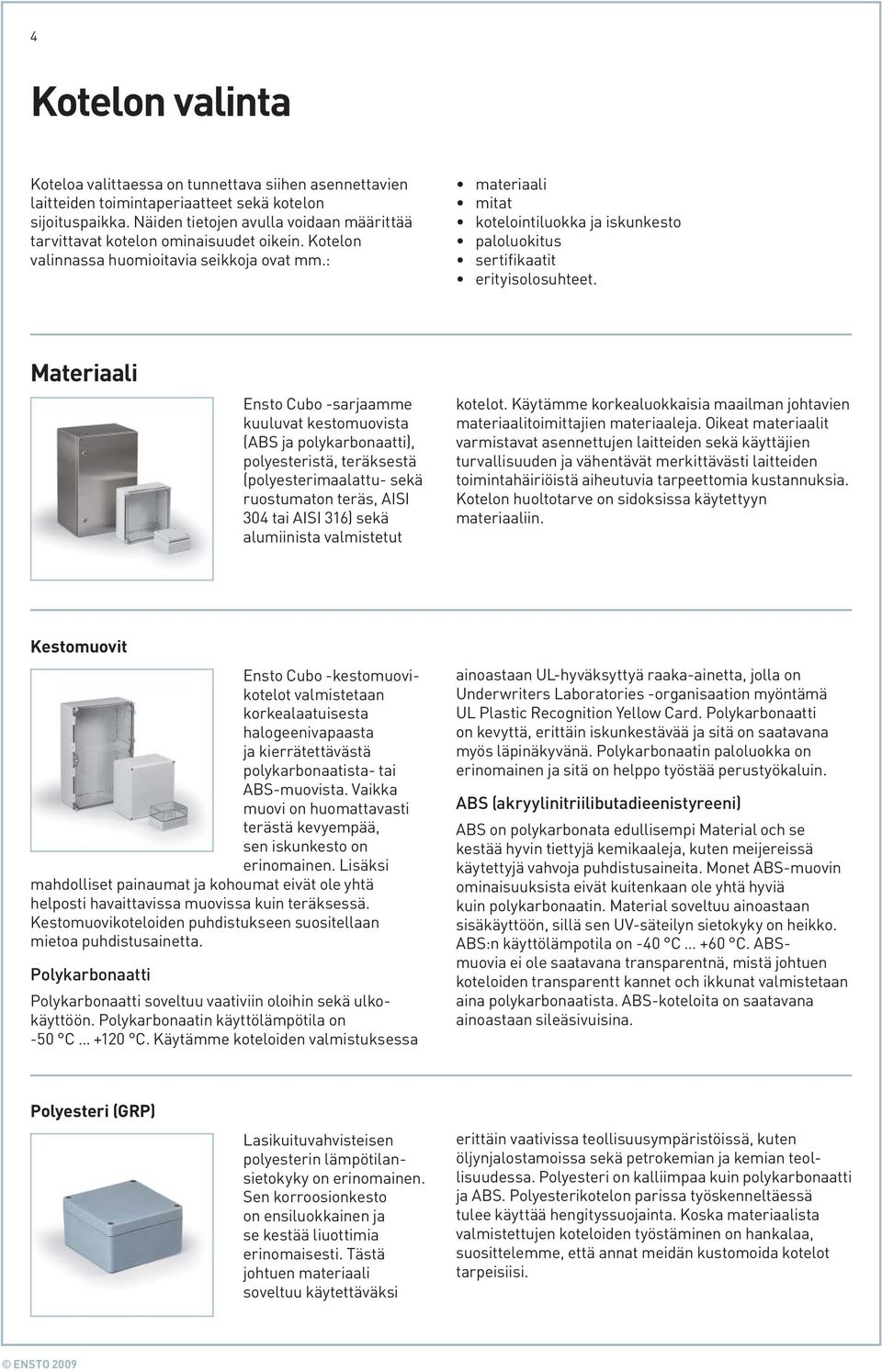

4 4 Kotelon valinta Koteloa valittaessa on tunnettava siihen asennettavien laitteiden toimintaperiaatteet sekä kotelon sijoituspaikka. Näiden tietojen avulla voidaan määrittää tarvittavat kotelon ominaisuudet oikein. Kotelon valinnassa huomioitavia seikkoja ovat mm.: materiaali mitat kotelointiluokka ja iskunkesto paloluokitus sertifikaatit erityisolosuhteet. Materiaali Ensto Cubo -sarjaamme kuuluvat kestomuovista (ABS ja polykarbonaatti), polyesteristä, teräksestä (polyesterimaalattu- sekä ruostumaton teräs, AISI 304 tai AISI 316) sekä alumiinista valmistetut kotelot. Käytämme korkealuokkaisia maailman johtavien materiaalitoimittajien materiaaleja. Oikeat materiaalit varmistavat asennettujen laitteiden sekä käyttäjien turvallisuuden ja vähentävät merkittävästi laitteiden toimintahäiriöistä aiheutuvia tarpeettomia kustannuksia. Kotelon huoltotarve on sidoksissa käytettyyn materiaaliin. Kestomuovit Ensto Cubo -kestomuovikotelot valmistetaan korkealaatuisesta halogeenivapaasta ja kierrätettävästä polykarbonaatista- tai ABS-muovista. Vaikka muovi on huomattavasti terästä kevyempää, sen iskunkesto on erinomainen. Lisäksi mahdolliset painaumat ja kohoumat eivät ole yhtä helposti havaittavissa muovissa kuin teräksessä. Kestomuovikoteloiden puhdistukseen suositellaan mietoa puhdistusainetta. Polykarbonaatti Polykarbonaatti soveltuu vaativiin oloihin sekä ulkokäyttöön. Polykarbonaatin käyttölämpötila on -50 C +120 C. Käytämme koteloiden valmistuksessa ainoastaan UL-hyväksyttyä raaka-ainetta, jolla on Underwriters Laboratories -organisaation myöntämä UL Plastic Recognition Yellow Card. Polykarbonaatti on kevyttä, erittäin iskunkestävää ja sitä on saatavana myös läpinäkyvänä. Polykarbonaatin paloluokka on erinomainen ja sitä on helppo työstää perustyökaluin. ABS (akryylinitriilibutadieenistyreeni) ABS on polykarbonata edullisempi Material och se kestää hyvin tiettyjä kemikaaleja, kuten meijereissä käytettyjä vahvoja puhdistusaineita. Monet ABS-muovin ominaisuuksista eivät kuitenkaan ole yhtä hyviä kuin polykarbonaatin. Material soveltuu ainoastaan sisäkäyttöön, sillä sen UV-säteilyn sietokyky on heikko. ABS:n käyttölämpotila on -40 C +60 C. ABSmuovia ei ole saatavana transparentnä, mistä johtuen koteloiden transparentt kannet och ikkunat valmistetaan aina polykarbonaatista. ABS-koteloita on saatavana ainoastaan sileäsivuisina. Polyesteri (GRP) Lasikuituvahvisteisen polyesterin lämpötilansietokyky on erinomainen. Sen korroosionkesto on ensiluokkainen ja se kestää liuottimia erinomaisesti. Tästä johtuen materiaali soveltuu käytettäväksi erittäin vaativissa teollisuusympäristöissä, kuten öljynjalostamoissa sekä petrokemian ja kemian teollisuudessa. Polyesteri on kalliimpaa kuin polykarbonaatti ja ABS. Polyesterikotelon parissa työskenneltäessä tulee käyttää hengityssuojainta. Koska materiaalista valmistettujen koteloiden työstäminen on hankalaa, suosittelemme, että annat meidän kustomoida kotelot tarpeisiisi.

5 5 Teräs Teräskoteloilla on korkea iskunkesto ja kotelointiluokka. Kotelot on helppo valmistaa asiakaskohtaisin mitoin. Vakiokoteloidemme materiaalinpaksuus on 1,25 1,5 mm. Ruostumaton teräs, AISI 304 Ruostumaton AISI 304 -teräs soveltuu ulkokäyttöön (sadesuojaa suositellaan), sillä sen korroosion- sekä UV-säteilynkesto ovat ensiluokkaisia. Materiaali soveltuu vaativiin teollisuusympäristöihin, kuten esimerkiksi elintarviketeollisuuteen. Lisäksi ruostumaton teräs on erittäin käytännöllinen materiaali, sillä se ei tarvitse juurikaan huoltoa. Sen kustomointi on kuitenkin vaikeampaa kuin maalatun teräksen. Ruostumattomasta AISI 304 -teräksestä valmistettujen koteloidemme pintakarheus on Ra 0,45 0,60 µm. ei suositella käytettäväksi tavallista ruostumatonta terästä, kuten off-shore -teollisuudessa. Kyseessä on erikoisvalmisteinen materiaali, joka on tästä johtuen kalliimpaa kuin AISI 304. Materiaalista valmistettujen koteloidemme pintakarheus on Ra 0,45 0,60 µm. Kyseiset kotelot ovat saatavilla ainoastaan pyynnöstä. Polyesterimaalattu teräs Polyesterimaalattujen teräskoteloidemme perusväri on harmaa (RAL 7035). Pinnoitteen paksuus on µ eikä se sisällä TGIC:tä (triglysidyyli-isosyanuraatti). Polyesterimaalatut Ensto Cubo -kotelot käyvät läpi seuraavat prosessit: esikäsittely huuhtelu kuivaus polyesterijauhemaalaus uunikuivaus. Koska asiakkaan toivomat leikkaukset tehdään ennen pintakäsittelyä ja maalausta, korroosiokestävyys on erinomainen myös leikkauskohdissa. Ruostumaton teräs, AISI 316 Ruostumatonta AISI 316 -terästä käytetään olosuhteissa, joissa vaaditaan äärimmäistä korroosiokestoa tai joissa Alumiini Alumiinin paino on ainoastaan noin neljänneksen teräksen painosta. Alumiini on kuitenkin kalliimpaa kuin teräs. Materiaalin korroosion- ja iskunkesto on erinomainen ja sillä on laaja käyttölämpötila-alue. Alumiinin haittapuolena on sen hankala työstettävyys, mistä syystä suosittelemme, että annat meidän kustomoida kotelot tarpeisiisi. Materiaalien vertailu Polykarbonaatti ABS GRP Alumiini Ruostumaton Ruostumaton Maalattu teräs teräs, AISI 304 teräs, AISI 316 Ulkokäyttö **** * ***** **** ***** ***** **** Sisäkäyttö ***** ***** ***** ***** ***** ***** ***** Kustannukset **** ***** ** *** * * ** Kevyt paino ***** ***** ** * * * * Suuri jäykkyys *** ** **** **** ***** ***** ***** Iskunkesto **** ** **** **** ***** ***** ***** UV-säteilyn sietokyky **** * **** ***** ***** ***** ***** Käyttölämpötila-alue **** ** **** **** **** **** **** Työstön helppous ***** ***** * * * * ** Sähköneristysominaisuudet ***** ***** **** N/A N/A N/A N/A Paloluokitus **** * * **** ***** ***** ***** Liuottimien sietokyky * * ***** ***** ***** ***** * Bensiinin sietokyky *** * ***** ***** ***** ***** * Hydrauliöljyn sietokyky ***** ***** ***** ***** ***** ***** ** Alkoholien sietokyky **** *** **** ***** ***** ***** ** Alkalien sietokyky ** ***** **** * ***** ***** * Happojen sietokyky *** ** *** * **** ***** * ABS = akryylinitriilibutadieenistyreeni GRP = Lasikuituvahvisteinen polyesteri Erinomainen ***** Hyvä *** ja **** Kohtuullinen ** Heikko * N/A Tieto ei ole saatavilla

6 6 Mitat Laitteiston minimi- ja/ tai maksimimitat määrittävät käytettävän kotelon koon. Ota kokoa valitessasi huomioon, onko todennäköistä, että laitteistoon lisätään myöhemmin komponentteja ja jos näin on, riittääkö kotelon koko myös lisäysten jälkeen. Vakiokoteloistamme on saatavilla useita kokoja. Lisäksi voimme luoda asiakkaan toivomien mittojen mukaisia ratkaisuja. Teräskoteloiden valmistus asiakaskohtaisin mitoin on edullista myös pienissä erissä. Kotelointiluokka Kotelointiluokka on tärkeä koteloihin liittyvä määre. Se määritellään kalustamattomalle kotelolle, ja se on koko ajan pyrittävä pitämään samalla tasolla kotelon asennuksen ja kalustuksen yhteydessä. Tämä tarkoittaa, että esimerkiksi holkkitiivisteiden IP-luokan tulee olla sama tai korkeampi kuin kotelon IP-luokan. IP-luokka (Eurooppalainen standardi EN 60529) IP-merkintä muodostuu kirjaimista IP sekä sitä seuraavista kahdesta numerosta ja valinnaisesta kirjaimesta. Merkinnän ensimmäinen numero kertoo kosketussuojauksen vieraita esineitä ja pölyä vastaan. Toinen numero puolestaan osoittaa vesitiiveyden. Ensto Cubo -kotelot on suunniteltu vaativiin olosuhteisiin. Niiden IP-luokat ulottuvat IP 55-luokasta aina IP 66/67-luokkaan. Olemme myös valmistaneet asiakaskohtaisia ratkaisuja IP 69K luokituksella. Nämä sovellukset ovat pölytiiviitä ja ne kestävät korkeapaineja höyrypuhdistusta. IK-luokka (Eurooppalainen standardi EN 62262) IK-luokka osoittaa koteloiden suojaustason ulkoisia mekaanisia iskuja vastaan. Kestomuovi- ja teräskoteloidemme IK-luokat vaihtelevat IK välillä. Lisätietoja löytyy sivulta 8. Ympäristöluokitus UL 50 E Kotelomme on testattu UL:n yhdysvaltalaisen ympäristöluokituksen mukaisesti. Ympäristötyyppiluokitus tunnetaan myös nimellä NEMA-luokitus. Lisätietoja saat UL:n verkkosivustolta osoitteessa Paloluokka Paloluokka määritellään sen perusteella, kuinka helposti materiaali palaa tai syttyy aiheuttaen tulipalon. Kotelon paloluokkaa koskevat vaatimukset riippuvat siitä, mihin tarkoitukseen koteloa käytetään. Paloluokalla viitataan muiden materiaalien kuin metallin tai keramiikan kykyyn vastustaa syttymistä ja palamista. Underwriters Laboratories on testannut koteloidemme paloluokat. Useimmat polykarbonaattikoteloistamme on testattu UL 746C:n mukaisesti ja ne ovat läpäisseet vaativan viiden tuuman liekkitestin. ABS-koteloidemme raaka-aineen paloluokka on UL 94 HB. Lisätietoja sivun 9 taulukossa.

7 7 Sertifikaatit Ensto Cubo -kotelot on sertifioitu standardin EN mukaisesti (SGS Fimko). Useimmat polykarbonaattikoteloistamme ovat lisäksi UL- ja cul-listattuja (Underwriters Laboratories, File # E ). Venäjällä myytävissä koteloilla tulee olla GOST R -hyväksyntä. Useilla koteloistamme on lisäksi merenkulkusovelluksille tarkoitettu Germanischer Lloyd -sertifikaatti. Lisätietoja löydät alla esitetystä taulukosta. Ensto Cubo -sarja S D O C W P G R M E EO F H Materiaali PC ABS PC ABS PC ABS PC PC PC PC PC ABS GRP SS PPMS PPMS SS PPMS AL SGS Fimko EN X X X X X X X X X X X X X X X X SGS Fimko EN X UL X X X X X cul X X X X X GOST R X X X X X X X X X X X X X X X Germanischer Lloyd X X X X X X X X Materiaali: PC = polykarbonaatti ABS = akryylinitriilibutadieenistyreeni GRP = lasikuituvahvisteinen polyesteri AL = alumiini SS = ruostumaton teräs, AISI 304 PPMS = polyesterimaalattu teräs Sertifikaatit: UL = Underwriters Laboratories, File # E (Yhdysvallat) cul = Underwriters Laboratories, File # E (Kanada) GOST R = Venäjä, yleinen sertifikaatti Germanischer Lloyd = Saksa, luokka A. Alusrekisteri Erityisolosuhteet Tarjoamme myös EU:n ATEX-direktiivien mukaisia räjähdysalttiisiin olosuhteisiin soveltuvia asiakaskohtaisia kotelointiratkaisuja. Lisäksi voimme EMC-pinnoittaa (EMC = electromagnetic compatibility) muovikoteloita erityisseoksella, joka antaa elektronisille laitteille paremman suojan häiriösäteilyä vastaan. Pinnoitetuissa kotelossa sijaitsevien laitteiden ulkoisiin laitteisiin aiheuttamat häiriöt ovat myös estettävissä. Sekä muovi- että metallikotelot on varustettava johtavalla tiivisteellä. Muutoin metallikotelot tarjoavat EMC-suojan sellaisenaan.

8 8 Kotelointiluokat ja iskunkesto IP-luokka, EN numero: Kosketussuojaus 2. numero: Suojaus nestemäisiltä aineilta 1. numero 2. numero 0 Ei suojausta 0 Ei suojausta 1 Suojaus yli 50 mm kokoisilta esineistä 1 Suojaus pystysuoraan putoavilta vesipisaroilta 2 Suojaus yli 12 mm kokoisilta esineistä 2 Suojaus enintään 15 kulmassa putoavilta vesipisaroilta 3 Suojaus yli 2,5 mm kokoisilta esineistä 3 Suojaus enintään 60 kulmassa putoavilta vesipisaroilta 4 Suojaus yli 1 mm kokoisilta kiinteiltä esineistä 4 Suojaus kaikista suunnista roiskuvalta vedeltä 5 Suojaus pölyltä, rajoitettu sisäänpääsy sallittu 5 Suojaus kaikilta suunnilta matalalla paineella ruiskutettavalta vedeltä* 6 Täysin eristetty pölyltä 6 Suojaus paineruiskuvedeltä* 7 Suojaus lyhytaikaiselta upotukselta veden alle 15 cm ja 1 m välisellä alueella 8 Suojaus pitkäaikaiselta upotukselta paineenalaisen veden alle *Vähäinen sisäänpääsy sallittu IK-luokka, EN Suoja ulkoisia mekaanisia iskuja vastaan IK-luokka Iskuenergia (joule) <

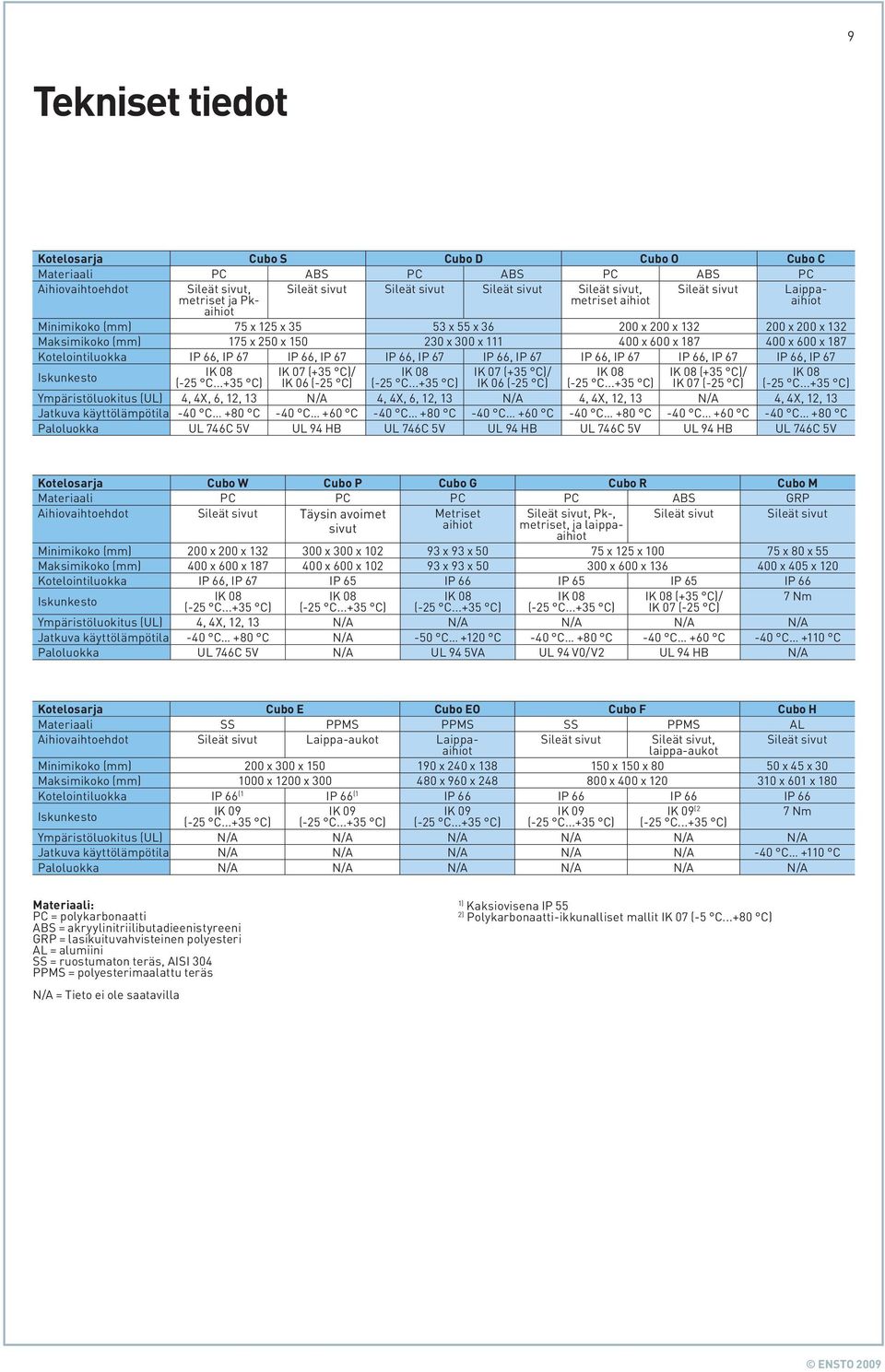

9 9 Tekniset tiedot Kotelosarja Cubo S Cubo D Cubo O Cubo C Materiaali PC ABS PC ABS PC ABS PC Aihiovaihtoehdot Sileät sivut, metriset ja Pkaihiot Sileät sivut Sileät sivut Sileät sivut Sileät sivut, metriset aihiot Sileät sivut Laippaaihiot Minimikoko 75 x 125 x x 55 x x 200 x x 200 x 132 Maksimikoko 175 x 250 x x 300 x x 600 x x 600 x 187 Kotelointiluokka IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 Iskunkesto IK 08 (-25 C C) IK 07 (+35 C)/ IK 06 (-25 C) IK 08 (-25 C C) IK 07 (+35 C)/ IK 06 (-25 C) IK 08 (-25 C C) IK 08 (+35 C)/ IK 07 (-25 C) IK 08 (-25 C C) Ympäristöluokitus (UL) 4, 4X, 6, 12, 13 N/A 4, 4X, 6, 12, 13 N/A 4, 4X, 12, 13 N/A 4, 4X, 12, 13 Jatkuva käyttölämpötila -40 C +80 C -40 C +60 C -40 C +80 C -40 C +60 C -40 C +80 C -40 C +60 C -40 C +80 C Paloluokka UL 746C 5V UL 94 HB UL 746C 5V UL 94 HB UL 746C 5V UL 94 HB UL 746C 5V Kotelosarja Cubo W Cubo P Cubo G Cubo R Cubo M Materiaali PC PC PC PC ABS GRP Aihiovaihtoehdot Sileät sivut Täysin avoimet Metriset Sileät sivut, Pk-, Sileät sivut Sileät sivut sivut aihiot metriset, ja laippaaihiot Minimikoko 200 x 200 x x 300 x x 93 x x 125 x x 80 x 55 Maksimikoko 400 x 600 x x 600 x x 93 x x 600 x x 405 x 120 Kotelointiluokka IP 66, IP 67 IP 65 IP 66 IP 65 IP 65 IP 66 Iskunkesto IK 08 (-25 C C) IK 08 (-25 C C) IK 08 (-25 C C) IK 08 (-25 C C) IK 08 (+35 C)/ IK 07 (-25 C) 7 Nm Ympäristöluokitus (UL) 4, 4X, 12, 13 N/A N/A N/A N/A N/A Jatkuva käyttölämpötila -40 C +80 C N/A -50 C +120 C -40 C +80 C -40 C +60 C -40 C +110 C Paloluokka UL 746C 5V N/A UL 94 5VA UL 94 V0/V2 UL 94 HB N/A Kotelosarja Cubo E Cubo EO Cubo F Cubo H Materiaali SS PPMS PPMS SS PPMS AL Aihiovaihtoehdot Sileät sivut Laippa-aukot Laippaaihiot Sileät sivut Sileät sivut, Sileät sivut laippa-aukot Minimikoko 200 x 300 x x 240 x x 150 x x 45 x 30 Maksimikoko 1000 x 1200 x x 960 x x 400 x x 601 x 180 Kotelointiluokka IP 66 (1 IP 66 (1 IP 66 IP 66 IP 66 IP 66 Iskunkesto IK 09 (-25 C C) IK 09 (-25 C C) IK 09 (-25 C C) IK 09 (-25 C C) IK 09 (2 (-25 C C) 7 Nm Ympäristöluokitus (UL) N/A N/A N/A N/A N/A N/A Jatkuva käyttölämpötila N/A N/A N/A N/A N/A -40 C +110 C Paloluokka N/A N/A N/A N/A N/A N/A Materiaali: PC = polykarbonaatti ABS = akryylinitriilibutadieenistyreeni GRP = lasikuituvahvisteinen polyesteri AL = alumiini SS = ruostumaton teräs, AISI 304 PPMS = polyesterimaalattu teräs N/A = Tieto ei ole saatavilla 1) Kaksiovisena IP 55 2) Polykarbonaatti-ikkunalliset mallit IK 07 (-5 C C)

10 10 Ensto Cubo -kotelot tarkemmin Kansi Muovikoteloiden kansi on joko harmaa tai läpinäkyvä. Harmaat kannet on valmistettu joko ABS-muovista tai polykarbonaatista. Läpinäkyvät kannet on tehty polykarbonaatista, ja ne helpottavat kotelon sisään asennettujen laitteiden tarkkailua. Teräksisiä vakiomallisia Ensto Cubo F riviliitinkoteloita on saatavana myös polykarbonaatti-ikkunalla varustettuina. Ensto Cubo R -moduulikoteloissa on läpinäkyvä joko savunharmaa tai täysin kirkas saranoilla varustettu polykarbonaatti-ikkuna. Koteloiden seinät Valmistamiemme kestomuovikoteloiden materiaalipaksuus on suurempi kuin muiden markkinoilla olevien vastaavien tuotteiden paksuus. Tämä helpottaa kierteiden työstöä. Lisäksi esimerkiksi painikkeiden käyttäminen kannessa on turvallisempaa johtuen materiaalin jäykkyydestä. Aihiollisten polykarbonaattikoteloiden pohjat on vahvistettu lasikuidulla, mikä lisää kotelon seinien jäykkyyttä ja helpottaa kaapelien sisäänvientien puhkaisemista. Ruiskupuristusmuottimme ovat rakenteeltaan modulaarisia, mikä mahdollistaa edulliset ja nopeat muottien muutokset. Tämä on merkittävää tehtäessä asiakaskohtaisia aukotuksia suuriin koteloeriin. Tiiviste Käytämme kestomuovija teräskoteloissamme ruiskutettuja, saumattomia polyuretaanitiivisteitä, jotka takaavat korkean suojausluokan. Normaalisti alumiini- ja polyesterikoteloissamme käytetään tiivistemateriaalina neopreenia. Vaihtoehtoinen tiivistemateriaali on silikoni. Eri tiivistemateriaalien käyttölämpotilat alla: Polyuretaani C Neopreeni C Silikoni C Asennuslevyt Asennuslevymme on valmistettu galvanoidusta teräksestä. Levyjen paksuus on 1,5 3,0 mm riippuen levyn koosta. Pyynnöstä valmistamme asennuslevyt asiakkaan toivomasta materiaalista, kuten ruostumattomasta teräksestä tai sähköä johtamattomasta meteriaalista. Kustomoimme asennuslevyt tarvittaessa asiakaskohtaisin aukotuksin. Teräksestä valmistetut Ensto Cubo E- ja EO -seinäkaapit on varustettu vakiona asennuslevyillä.

11 11 Saranat Ensto Cubo -vakiokotelovalikoimaamme kuuluu myös saranoilla varustettuja kestomuovi- ja terässeinäkaappeja. Ensto Cubo E -seinäkaappien saranat voi vaihtaa helposti puolelta toiselle jopa viimeisenä toimenpiteenä asennuspaikalla. Kaikki kotelomme voidaan pyynnöstä varustaa saranoilla. Saranat kuuluvat lisätarvikevalikoimaamme. Lisäksi valikoimaamme kuuluvat Ensto Cubo O- ja C -koteloihin ja Ensto Cubo P keskusjärjestelmään sopivat saranaruuvit (OLSH1 ja OLWH1). Lukitus ja sinetöinti Kaikki kotelomme voidaan tarvittaessa lukita tai sinetöidä. Teräksestä valmistetuissa Ensto Cubo E- ja EO -seinäkaapeissa on vakiona lukot. Tarjolla on useita erilaisia lukkovaihtoehtoja. Ensto Cubo W -kestomuoviseinäkaapit voidaan lukita riippulukolla ilman muita lisätarvikkeita. Ensto Cubo S-, C-, O- ja W -kestomuovikotelot ja näiden kansiruuvit on varustettu sinetöintirei in, minkä ansiosta koteloiden sinetöinti on helppoa. Kansiruuvit Kestomuovikoteloille löytyy useita tässä luettelossa esiteltyjä kansiruuvivaihtoehtoja. Koteloissa on vakiona ura-/ristipääruuvit. Ensto Cubo D-, H- ja M -kotelot on varustettu metallisin kansiruuvein. Ensto Cubo O- ja C -kestomuovikoteloihin sekä Ensto Cubo P -keskusjärjestelmään on saatavana saranaruuvit. Näiden innovatiivisten ruuvien ansiosta saranoitu kansi ei avattaessa roiku johtimista ja se on helppo avata myös silloin, kun kotelo sijaitsee paneelin keskellä, missä tavallisten saranoiden käyttö on vaikeaa. Tuotepakkausten sisältö Ensto Cubo -sarja S D O C W P G M E EO F H Kotelon alaosa X X X X X X X X X X X X Kansi/ovi X X X X X X X X X X X Kansiruuvit X X X X X X X X X Peitetulpat X 1 X 2 Asennusruuvit X X X X X X X X X X Asennuslevy vaadituilla muttereilla X X Peitelevy(t) laippa-auko(i)lle, muttereineen ja pultteineen X** X** Korotuskehys ruuveineen X* X* X* Maadoitustarvikkeet X X X Lukko ja avain X X*** 1 Kansiruuvien peitetulpat 2 Asennusreikien (ja saranan reikien) peitetulpat * 187 mm:n syvyiset vakiokotelot ** Vain laippa-aukolliset mallit *** Neljäsosan kääntyvä lukkosalpa, ei avainta

12 12 Asiakaskohtaiset kotelointiratkaisut Olemme vaativiin olosuhteisiin soveltuvien asiakaskohtaisten kotelointiratkaisujen ammattilainen. Asiakaskohtainen kotelointiratkaisutarjontamme voidaan jakaa vakiotuotteisiin pohjautuviin kustomoituihin kotelointiratkaisuihin sekä asiakkaan tuoteprojekteihin perustuviin täysin asiakaskohtaisesti räätälöityihin kotelointiratkaisuihin. Asiakaskohtaiset kotelointiratkaisut Kustomoidut kotelointiratkaisut jotka pohjautuvat vakiokoteloihimme Räätälöidyt kotelointiratkaisut jotka perustuvat asiakkaan tuotekehitysprojekteihin Kustomointipalveluihimme kuuluvat: Metallikoteloiden valmistus asiakaskohtaisin mitoin Työstöt, kuten leikkaus, poraus ja kierteistys asiakkaan piirustusten mukaisesti Yrityslogojen, käyttöohjeiden, symboleiden, jne. painatus Teräskoteloiden maalaus RAL-värikartan värien mukaisesti Muovikoteloiden valmistus värillisestä muoviraakaaineesta Koteloiden kalustus komponentein, kuten DINkiskoin, liittimin, holkkitiivistein, jne. Koteloiden EMC-suojaus. Räätälöintipalveluihimme kuuluvat: Tuotesuunnittelu ja -kehitys Toteutettavuustutkimukset Nopea mallinnus ja prototyyppien valmistus 3D-mallinnus ja tekninen dokumentointi Ruiskuvalumuotin valmistus ja ylläpito Asiakaskohtaisten erityistyökalujen valmistus Kokoonpanotestaus ja -sertifiointi Kolmannen osapuolen komponenttien hankinta. Kustomoituja kotelointiratkaisuja Räätälöityjä kotelointiratkaisuja

13 13 Mitä me voimme tarjota Meillä on vuosien kokemus eri aloille suunnatuista erilaisista kotelointiratkaisuista. Lisäksi meillä on erittäin ammattitaitoinen henkilöstö, innovatiivinen suunnittelu-osasto sekä vankka tuntemus eri raakaaineista. Olemme erikoistuneet vaativiin olosuhteisiin tarkoitettuihin kotelointiratkaisuihin, joilta vaaditaan korkeaa kotelointiluokkaa. Lisäksi meillä on kokemusta ATEX-koteloista ja EMC-sovelluksista. Erityistiiviste- ja kotelomateriaaleja on saatavilla pyynnöstä. Nykyaikaiset tuotantotilamme on varustettu uusinta teknologiaa edustavin robotein. Hyödynnämme CuboFlex-robotteja ja Fanuc-koneita muovikoteloiden kustomoinnissa. Lisäksi käytämme vesisuihkuleikkausta aukotusten tekoon. Ruiskuvalukoneidemme kapasiteetti vaihtelee 50 tonnista yli tonniin. Käytämme teräskoteloiden taivuttamiseen ja hitsaamiseen täysautomaattisia robottisoluja. Taivutussolu mahdollistaa joustavan mitoituksen ilman työkalujen vaihtoa. Laserleikkaustekniikkamme ansiosta vapaasti suunnitellut muodot ja päämitat ovat mahdollisia ilman asetusaikoja. Metallikoteloiden aukotukset tehdään ennen koteloiden maalausta korroosion välttämiseksi leikkausalueilla. CuboLink-konfigurointityökalu Tarjoamme asiakkaidemme käyttöön CuboLink-työkalun, joka mahdollistaa nopeamman ja yksinkertaisemman kustomoitujen koteloiden tilaus-toimitusketjun. CuboLink on Internet-pohjainen konfigurointi- ja tilauksenhallintatyökalu, joka on integroitu toiminnanohjausjärjestelmäämme. Asiakas vastaanottaa kotelon teknisen dokumentaation automaattisesti heti tehtyään konfiguroinnin työkalun avulla. Lataa CuboLink Lite ilmaiseksi käyttöösi verkkosivuiltamme. Vahvuuksiamme asiakaskohtaisten kotelointiratkaisujen tuottajana: Kokenut suunnitteluosasto Asiantunteva ja innovatiivinen henkilöstö Useiden eri materiaalien hyvä tuntemus Laaja valikoima korkealaatuisia komponentteja Ruiskuvalumuottien modulaarinen rakenne, joka mahdollistaa edulliset muottien muutokset Vankka kokemus ruiskuvaletuista asiakaskohtaisista koteloista Vapaat leikkausmuodot mahdollistavat laserleikkaustyökalut. Kustomointiprosessi CuboLink-konfigurointityökalun avulla Asiakassovelluksia

14 14 Muovikotelot Kestomuovikotelot Ensto Cubo S -kotelot, IP 66/67 Koot 75 x 125 x x 250 x 150 mm sileät sivut tai metriset/pk-aihiot Ensto Cubo D -kotelot, IP 66/67 Koot 53 x 55 x x 300 x 111 mm sileät sivut Ensto Cubo O -kotelot, IP 66/67 Koot 200 x 200 x x 600 x 187 mm sileät sivut tai metriset aihiot...34 Ensto Cubo C -kotelot, IP 66/67 Koot 200 x 200 x x 600 x 187 mm laippa-aihiot Ensto Cubo W -seinäkaapit, IP 66/67 Koot 200 x 200 x x 600 x 187 mm sileät sivut, valmiiksi asennetut saranat ja pikalukitussalvat...43 Ensto Cubo O-, C- ja W- koteloiden lisätarvikkeet Ensto Cubo P -keskusjärjestelmä, IP 65 Alaosan koot 300 x 300 x x 600 x 102 mm neljä täysin avointa sivua...56 Ensto Cubo G -asennuskotelot, IP 66 Koko 93 x 93 x 50 mm metriset aihiot Ensto Cubo R -moduulikotelot, IP 65 Koot 75 x 125 x x 600 x 136 mm sileät sivut tai metriset/pk-/laippa-aihiot sekä saranoitu ikkuna...64 Polyesterikotelot Ensto Cubo M -kotelot, IP 66 Koot 75 x 80 x x 405 x 120 mm sileät sivut...68

15 15 Ensto Cubo S -kotelot IP 66/67 Koot 75 x 125 x x 250 x 150 mm Ensto Cubo S -kotelot lyhyesti: Saatavilla sileäsivuisina sekä metrisin tai Pk-aihioin varustettuina Saatavilla 36 koossa, kahdella eri alaosan syvyydellä (25 ja 50 mm) ja viidellä eri kansikorkeudella Kansi ja kansiruuvit on varustettu sinetöintirei illä Alaosassa on piirikorttiurat. Tuotepaketin sisältö: Kotelon alaosa Kansi Kansiruuvit Asennusruuvit Tuotteeseen saatavilla olevat kustomointipalvelut: Työstö Painatus Väripalvelu Komponenttien kokoonpano Lisätietoja kustomointipalveluistamme löytyy sivulta 12. Vaatimustenmukaisuus PC-kotelot: ABS-kotelot: K 4 J 23 b GL K 4 J b Tekniset tiedot Kotelointiluokka: IP 66/67 Iskunkesto: PC: IK 08 (-25 C C) ABS: IK 07 (+35 C)/IK 06 (-25 C) Paloluokka: PC: UL 746C 5V ABS: UL 94 HB Materiaali Alaosa: Kansi: Kansiruuvit: Tiiviste: Aihiovaihtoehdot PC-kotelot: ABS-kotelot: Vakioväri ABS tai lasikuituvahvisteinen polykarbonaatti ABS tai polykarbonaatti Lasikuituvahvisteinen polyamidi PUR (polyuretaani) Sileät sivut, metriset ja Pk-aihiot Sileät sivut Alaosa: Harmaa RAL 7035 Kansi: Harmaa RAL 7035 tai läpinäkyvä Materiaaleihin liittyvät tekniset tiedot löytyvät sivulta 5. Ensto Cubo S -koteloita on saatavilla 36 koossa, kahdella eri alaosan syvyydellä (25 ja 50 mm) ja viidellä eri kansikorkeudella. Alaosassa on ainutlaatuiset piirikorttiurat. Kansi voidaan sinetöidä tavallisella kansiruuvilla. Tuotekortit, tekniset piirustukset ja 3D-mallit löytyvät osoitteesta

16 16 Ensto Cubo S -kotelot Ensto Cubo S -kotelot, sileät sivut, polykarbonaatti Ulkomitat Sisäsyvyys Leveys Korkeus Syvyys Alaosan syvyys Harmaa kansi SPCP081304LG , SPCP081305LG , SPCP081306G , SPCP081308LG , SPCP081308G , SPCP081310LG , SPCP081310G , SPCP081313G , SPCP101004LG , SPCP101006G , SPCP131304LG , SPCP131305LG , SPCP131306G , SPCP131308LG , SPCP131308G , SPCP131310LG , SPCP131310G , SPCP131313G , SPCP131804LG , SPCP131805LG , SPCP131806G , SPCP131808LG , SPCP131808G , SPCP131810LG , SPCP131810G , SPCP131813LG , SPCP131813G , SPCP131815G , SPCP132513G , SPCP181808G , SPCP181810G , SPCP181813G , SPCP181815G , SPCP182508G , SPCP182510G , SPCP182515G , Kirkas kansi SPCP081304LT , SPCP081305LT , SPCP081306T , SPCP081308LT , SPCP081308T , SPCP081310LT , SPCP081310T , SPCP081313T , SPCP101004LT , SPCP101006T , SPCP131304LT , SPCP131305LT , SPCP131306T , SPCP131308LT , SPCP131308T , SPCP131310LT , SPCP131310T , SPCP131313T , SPCP131804LT , SPCP131805LT , SPCP131806T , SPCP131808LT , SPCP131808T , SPCP131810LT , SPCP131810T , SPCP131813LT , SPCP131813T , SPCP131815T , SPCP132513T , SPCP181808T , SPCP181810T , SPCP181813T , SPCP181815T , SPCP182508T , SPCP182510T , SPCP182515T , SPCP131304LG SPCP131810G SPCP131813G SPCP131308T SPCP182515T

17 17 Ensto Cubo S -kotelot Ensto Cubo S -kotelot, sileät sivut, ABS Ulkomitat Sisäsyvyys Leveys Korkeus Syvyys Alaosan syvyys Harmaa kansi SABP081304LG , SABP081305LG , SABP081306G , SABP081308LG , SABP081308G , SABP081310LG , SABP081310G , SABP081313G , SABP101004LG , SABP101006G , SABP131304LG , SABP131305LG , SABP131306G , SABP131308LG , SABP131308G , SABP131310LG , SABP131310G , SABP131313G , SABP131804LG , SABP131805LG , SABP131806G , SABP131808LG , SABP131808G , SABP131810LG , SABP131810G , SABP131813LG , SABP131813G , SABP131815G , SABP132513G , SABP181808G , SABP181810G , SABP181813G , SABP181815G , SABP182508G , SABP182510G , SABP182515G , Kirkas kansi SABP081304LT , SABP081305LT , SABP081306T , SABP081308LT , SABP081308T , SABP081310LT , SABP081310T , SABP081313T , SABP101004LT , SABP101006T , SABP131304LT , SABP131305LT , SABP131306T , SABP131308LT , SABP131308T , SABP131310LT , SABP131310T , SABP131313T , SABP131804LT , SABP131805LT , SABP131806T , SABP131808LT , SABP131808T , SABP131810LT , SABP131810T , SABP131813LT , SABP131813T , SABP131815T , SABP132513T , SABP181808T , SABP181810T , SABP181813T , SABP181815T , SABP182508T , SABP182510T , SABP182515T , SABP131304LG SABP081313G SABP131306T SABP131310T SABP131313T

18 18 Ensto Cubo S -kotelot Ensto Cubo S -kotelot, metriset aihiot, polykarbonaatti Aihiot Ulkomitat Sisäsyvyys Leveys Korkeus Syvyys Alaosan syvyys Harmaa kansi SPCM081306G 2 x M16/ x M12/ , SPCM081308G 2 x M16/ x M12/ , SPCM081310G 2 x M16/ x M12/ , SPCM081313G 2 x M16/ x M12/ , SPCM101006G 2 x M16/ x M12/ , SPCM131306G 4 x M16/ x M12/ , SPCM131308G 4 x M16/ x M12/ , SPCM131310G 4 x M16/ x M12/ , SPCM131313G 4 x M16/ x M12/ , SPCM131806G 4 x M16/ x M12/ , SPCM131808G 4 x M16/ x M12/ , SPCM131810G 4 x M16/ x M12/ , SPCM131813G 4 x M16/ x M12/ , SPCM131815G 4 x M16/ x M12/ , SPCM132513G 4 x M20/ , SPCM181808G 4 x M12/ x M16/ x M12/ , SPCM181810G 4 x M12/ x M16/ x M12/ , SPCM181813G 4 x M12/ x M16/ x M12/ , SPCM181815G 4 x M12/ x M16/ x M12/ , SPCM182508G 4 x M12/ x M16/ x M12/ , SPCM182510G 4 x M12/ x M16/ x M12/ , SPCM182515G 4 x M12/ x M16/ x M12/ , Kirkas kansi SPCM081306T 2 x M16/ x M12/ , SPCM081308T 2 x M16/ x M12/ , SPCM081310T 2 x M16/ x M12/ , SPCM081313T 2 x M16/ x M12/ , SPCM101006T 2 x M16/ x M12/ , SPCM131306T 4 x M16/ x M12/ , SPCM131308T 4 x M16/ x M12/ , SPCM131310T 4 x M16/ x M12/ , SPCM131313T 4 x M16/ x M12/ , SPCM131806T 4 x M16/ x M12/ , SPCM131808T 4 x M16/ x M12/ , SPCM131810T 4 x M16/ x M12/ , SPCM131813T 4 x M16/ x M12/ , SPCM131815T 4 x M16/ x M12/ , SPCM132513T 4 x M20/ , SPCM181808T 4 x M12/ x M16/ x M12/ , SPCM181810T 4 x M12/ x M16/ x M12/ , SPCM181813T 4 x M12/ x M16/ x M12/ , SPCM181815T 4 x M12/ x M16/ x M12/ , SPCM182508T 4 x M12/ x M16/ x M12/ , SPCM182510T 4 x M12/ x M16/ x M12/ , SPCM182515T 4 x M12/ x M16/ x M12/ , SPCM081308G SPCM131313G SPCM182515T Ensto Cubo S -kotelot, Pk-aihiot, polykarbonaatti Aihiot Ulkomitat Sisäsyvyys Leveys Korkeus Syvyys Alaosan syvyys Harmaa kansi SPCK081306G 2 x Pk9/13,5 + 6 x Pk9/13, , SPCK081308G 2 x Pk9/13,5 + 6 x Pk9/13, , SPCK081310G 2 x Pk9/13,5 + 6 x Pk9/13, , SPCK081313G 2 x Pk9/13,5 + 6 x Pk9/13, , SPCK131306G 4 x Pk16/ x Pk9/13, , SPCK131308G 4 x Pk16/ x Pk9/13, , SPCK131310G 4 x Pk16/ x Pk9/13, , SPCK131313G 4 x Pk16/ x Pk9/13, , SPCK131806G 4 x Pk16/ x Pk9/13, , SPCK131808G 4 x Pk16/ x Pk9/13, , SPCK131810G 4 x Pk16/ x Pk9/13, , SPCK131813G 4 x Pk16/ x Pk9/13, , SPCK131815G 4 x Pk16/ x Pk9/13, , SPCK181808G 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK181810G 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK181813G 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK181815G 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK131306G

19 19 Ensto Cubo S -kotelot Ensto Cubo S -kotelot, Pk-aihiot, polykarbonaatti Aihiot Ulkomitat Sisäsyvyys Leveys Korkeus Syvyys Alaosan syvyys SPCK182508G 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK182510G 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK182515G 4 x Pk16/ x Pk9/ x Pk9/13, , Kirkas kansi SPCK081306T 2 x Pk9/13,5 + 6 x Pk9/13, , SPCK081308T 2 x Pk9/13,5 + 6 x Pk9/13, , SPCK081310T 2 x Pk9/13,5 + 6 x Pk9/13, , SPCK081313T 2 x Pk9/13,5 + 6 x Pk9/13, , SPCK131306T 4 x Pk16/ x Pk9/13, , SPCK131308T 4 x Pk16/ x Pk9/13, , SPCK131310T 4 x Pk16/ x Pk9/13, , SPCK131313T 4 x Pk16/ x Pk9/13, , SPCK131806T 4 x Pk16/ x Pk9/13, , SPCK131808T 4 x Pk16/ x Pk9/13, , SPCK131810T 4 x Pk16/ x Pk9/13, , SPCK131813T 4 x Pk16/ x Pk9/13, , SPCK131815T 4 x Pk16/ x Pk9/13, , SPCK181808T 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK181810T 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK181813T 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK181815T 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK182508T 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK182510T 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK182515T 4 x Pk16/ x Pk9/ x Pk9/13, , SPCK131313T Asennuslevyt ja DIN-kiskot Mitat Asennuslevyt, galvanoitu teräs SMP x 125 mm koteloille 48 x 98 x 1, SMP x 100 mm koteloille 78 x 78 x 1,5 10 SMP x 125 mm koteloille 98 x 98 x 1, SMP x 175 mm koteloille 98 x 148 x 1, SMP x 250 mm koteloille 98 x 223 x 1,5 10 SMP x 175 mm koteloille 148 x 148 x 1, SMP x 250 mm koteloille 148 x 223 x 1, DIN-kiskot, DIN 46277/3, galvanoitu teräs DR mm sivuille 35 x DR mm sivuille 35 x DR mm sivuille 35 x DR mm sivuille 35 x DR mm sivuille 35 x SMP0813

20 20 Ensto Cubo S -kotelot Muut tarvikkeet Mitat DSHI1 Saranapari, polykarbonaatti 28 x SFL1 Kiinnityskorva, 4 kpl:n setti, polykarbonaatti 15 x SBI1 Kierreholkki, messinki M SBIA1.04 Kierreholkki, 4 kpl:n setti M SBS40 Korotustappi, 40 mm, paneeleille 7 x SMS1 Asennusruuvit, levyille ja kiskoille, teräs 4 x SCP08 Peitetulppa, lyhyt, 25 mm:n kannelle ø11 x SCP10 Peitetulppa, pitkä, 50 mm:n kannelle ø12 x 36, SCP1315 Peitetulppa, lyhyt, 75 ja 100 mm:n kansille ø11,5 x SLS35 Kansiruuvi, keskikokoinen 11 x SLS60 Kansiruuvi, pitkä, 50 mm kansille 11 x SLSA23.04 Ruuvisetti, sis. 4 lyhyttä kansiruuvia 10 mm:n kannelle ja 4 asennusruuvia SMS1 11 x SLSA35.04 Ruuvisetti, sis. 4 keskikokoista kansiruuvia SLS35 ja 4 asennusruuvia SMS1 11 x SLSA60.04 Ruuvisetti, sis. 4 pitkää kansiruuvia 50 mm:n kannelle SLS60 ja 4 asennusruuvia SMS1 11 x SLW1 Kansiruuvin lehtikanta, vain 25 ja 50 mm:n kansille 11 x PEM237.2 UL-tarra, SPCx-koteloille 30 x PEM166 UL-tarra, polykarbonaattikoteloille 38 x Saranapari, DSHI1. Kiinnityskorvasetti, SFL1. Kierreholkki, messinki, SBI1. Korotustappi paneeleille, SBS40. Asennusruuvit, levyille ja kiskoille, teräs, SMS1. Peitetulppa, lyhyt, SCP1315. Peitetulppa, pitkä, SCP10. Kansiruuvi, keskikokoinen, SLS35. Kansiruuvi, pitkä, SLS60. Ruuvisetti, sis. 4 lyhyttä kansiruuvia ja 4 asennusruuvia, SLSA Kansiruuvin lehtikanta, SLW1. UL-tarra, PEM UL-tarra, PEM166.

21 21 Tekniset piirustukset, Ensto Cubo S Mitat mm [tuuma] Ensto Cubo S 75 x 125 x 35 mm Ensto Cubo S 75 x 125 x 50 mm Harmaa kansi Kirkas kansi SPCP081304LG SPCP081304LT Sileät sivut, polykarbonaatti SABP081304LG SABP081304LT Sileät sivut, ABS Harmaa kansi Kirkas kansi SPCP081305LG SPCP081305LT Sileät sivut, polykarbonaatti SABP081305LG SABP081305LT Sileät sivut, ABS Ensto Cubo S 75 x 125 x 60 mm Ensto Cubo S 75 x 125 x 75 mm Harmaa kansi Kirkas kansi SPCP081306G SPCP081306T Sileät sivut, polykarbonaatti SABP081306G SABP081306T Sileät sivut, ABS SPCM081306G SPCM081306T 2 x M16/ x M12/20, PC SPCK081306G SPCK081306T 2 x Pk9/13,5 + 6 x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP081308LG SPCP081308LT Sileät sivut, polykarbonaatti SABP081308LG SABP081308LT Sileät sivut, ABS Ensto Cubo S 75 x 125 x 75 mm Ensto Cubo S 75 x 125 x 100 mm Harmaa kansi Kirkas kansi SPCP081308G SPCP081308T Sileät sivut, polykarbonaatti SABP081308G SABP081308T Sileät sivut, ABS SPCM081308G SPCM081308T 2 x M16/ x M12/20, PC SPCK081308G SPCK081308T 2 x Pk9/13,5 + 6 x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP081310LGSPCP081310LT Sileät sivut, polykarbonaatti SABP081310LGSABP081310LT Sileät sivut, ABS

22 22 Tekniset piirustukset, Ensto Cubo S Mitat mm [tuuma] Ensto Cubo S 75 x 125 x 100 mm Ensto Cubo S 75 x 125 x 125 mm Harmaa kansi Kirkas kansi SPCP081310GSPCP081310T Sileät sivut, polykarbonaatti SABP081310GSABP081310T Sileät sivut, ABS SPCM081310GSPCM081310T 2 x M16/ x M12/20, PC SPCK081310GSPCK081310T 2 x Pk9/13,5 + 6 x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP081313GSPCP081313T Sileät sivut, polykarbonaatti SABP081313GSABP081313T Sileät sivut, ABS SPCM081313GSPCM081313T 2 x M16/ x M12/20, PC SPCK081313GSPCK081313T 2 x Pk9/13,5 + 6 x Pk9/13,5, PC Ensto Cubo S 100 x 100 x 35 mm Ensto Cubo S 100 x 100 x 60 mm Harmaa kansi Kirkas kansi SPCP101004LGSPCP101004LT Sileät sivut, polykarbonaatti SABP101004LGSABP101004LT Sileät sivut, ABS Harmaa kansi Kirkas kansi SPCP101006GSPCP101006T Sileät sivut, polykarbonaatti SABP101006GSABP101006T Sileät sivut, ABS SPCM101006G SPCM101006T 2 x M16/ x M12/20, PC Ensto Cubo S 125 x 125 x 35 mm Ensto Cubo S 125 x 125 x 50 mm Harmaa kansi Kirkas kansi SPCP131304LGSPCP131304LT Sileät sivut, polykarbonaatti SABP131304LGSABP131304LT Sileät sivut, ABS Harmaa kansi Kirkas kansi SPCP131305LGSPCP131305LT Sileät sivut, polykarbonaatti SABP131305LGSABP131305LT Sileät sivut, ABS

23 23 Tekniset piirustukset, Ensto Cubo S Mitat mm [tuuma] Ensto Cubo S 125 x 125 x 60 mm Ensto Cubo S 125 x 125 x 75 mm Harmaa kansi Kirkas kansi SPCP131306GSPCP131306T Sileät sivut, polykarbonaatti SABP131306GSABP131306T Sileät sivut, ABS SPCM131306G SPCM131306T 4 x M16/ x M12/20, PC SPCK131306G SPCK131306T 4 x Pk16/ x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP131308LGSPCP131308LT Sileät sivut, polykarbonaatti SABP131308LGSABP131308LT Sileät sivut, ABS Ensto Cubo S 125 x 125 x 75 mm Ensto Cubo S 125 x 125 x 100 mm Harmaa kansi Kirkas kansi SPCP131308GSPCP131308T Sileät sivut, polykarbonaatti SABP131308GSABP131308T Sileät sivut, ABS SPCM131308G SPCM131308T 4 x M16/ x M12/20, PC SPCK131308G SPCK131308T 4 x Pk16/ x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP131310LGSPCP131310LT Sileät sivut, polykarbonaatti SABP131310LGSABP131310LT Sileät sivut, ABS Ensto Cubo S 125 x 125 x 100 mm Ensto Cubo S 125 x 125 x 125 mm Harmaa kansi Kirkas kansi SPCP131310GSPCP131310T Sileät sivut, polykarbonaatti SABP131310GSABP131310T Sileät sivut, ABS SPCM131310G SPCM131310T 4 x M16/ x M12/20, PC SPCK131310G SPCK131310T 4 x Pk16/ x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP131313GSPCP131313T Sileät sivut, polykarbonaatti SABP131313GSABP131313T Sileät sivut, ABS SPCM131313G SPCM131313T 4 x M16/ x M12/20, PC SPCK131313G SPCK131313T 4 x Pk16/ x Pk9/13,5, PC

24 24 Tekniset piirustukset, Ensto Cubo S Mitat mm [tuuma] Ensto Cubo S 125 x 175 x 35 mm Ensto Cubo S 125 x 175 x 50 mm Harmaa kansi Kirkas kansi SPCP131804LG SPCP131804LT Sileät sivut, polykarbonaatti SABP131804LG SABP131804LT Sileät sivut, ABS Harmaa kansi Kirkas kansi SPCP131805LG SPCP131805LT Sileät sivut, polykarbonaatti SABP131805LG SABP131805LT Sileät sivut, ABS Ensto Cubo S 125 x 175 x 60 mm Ensto Cubo S 125 x 175 x 75 mm Harmaa kansi Kirkas kansi SPCP131806G SPCP131806T Sileät sivut, polykarbonaatti SABP131806G SABP131806T Sileät sivut, ABS SPCM131806G SPCM131806T 4 x M16/ x M12/20, PC SPCK131806G SPCK131806T 4 x Pk16/ x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP131808LG SPCP131808LT Sileät sivut, polykarbonaatti SABP131808LG SABP131808LT Sileät sivut, ABS Ensto Cubo S 125 x 175 x 75 mm Ensto Cubo S 125 x 175 x 100 mm Harmaa kansi Kirkas kansi SPCP131808G SPCP131808T Sileät sivut, polykarbonaatti SABP131808G SABP131808T Sileät sivut, ABS SPCM131808G SPCM131808T 4 x M16/ x M12/20, PC SPCK131808G SPCK131808T 4 x Pk16/ x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP131810LGSPCP131810LT Sileät sivut, polykarbonaatti SABP131810LGSABP131810LT Sileät sivut, ABS

25 25 Tekniset piirustukset, Ensto Cubo S Mitat mm [tuuma] Ensto Cubo S 125 x 175 x 100 mm Ensto Cubo S 125 x 175 x 125 mm Harmaa kansi Kirkas kansi SPCP131810GSPCP131810T Sileät sivut, polykarbonaatti SABP131810GSABP131810T Sileät sivut, ABS SPCM131810G SPCM131810T 4 x M16/ x M12/20, PC SPCK131810G SPCK131810T 4 x Pk16/ x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP131813LGSPCP131813LT Sileät sivut, polykarbonaatti SABP131813LGSABP131813LT Sileät sivut, ABS Ensto Cubo S 125 x 175 x 125 mm Ensto Cubo S 125 x 175 x 150 mm Harmaa kansi Kirkas kansi SPCP131813GSPCP131813T Sileät sivut, polykarbonaatti SABP131813GSABP131813T Sileät sivut, ABS SPCM131813G SPCM131813T 4 x M16/ x M12/20, PC SPCK131813G SPCK131813T 4 x Pk16/ x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP131815G SPCP131815T Sileät sivut, polykarbonaatti SABP131815G SABP131815T Sileät sivut, ABS SPCM131815G SPCM131815T 4 x M16/ x M12/20, PC SPCK131815G SPCK131815T 4 x Pk16/ x Pk9/13,5, PC Ensto Cubo S 125 x 250 x 125 mm Ensto Cubo S 175 x 175 x 75 mm Harmaa kansi Kirkas kansi SPCP132513GSPCP132513T Sileät sivut, polykarbonaatti SABP132513GSABP132513T Sileät sivut, ABS SPCM132513GSPCM132513T 4 x M20/25, PC Harmaa kansi Kirkas kansi SPCP181808GSPCP181808T Sileät sivut, polykarbonaatti SABP181808GSABP181808T Sileät sivut, ABS SPCM181808G SPCM181808T 4 x M12/ x M16/ x M12/20, PC SPCK181808G SPCK181808T 4 x Pk16/ x Pk9/ x Pk9/13,5, PC

26 26 Tekniset piirustukset, Ensto Cubo S Mitat mm [tuuma] Ensto Cubo S 175 x 175 x 100 mm Ensto Cubo S 175 x 175 x 125 mm Harmaa kansi Kirkas kansi SPCP181810GSPCP181810T Sileät sivut, polykarbonaatti SABP181810GSABP181810T Sileät sivut, ABS SPCM181810G SPCM181810T 4 x M12/ x M16/ x M12/20, PC SPCK181810G SPCK181810T 4 x Pk16/ x Pk9/ x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP181813GSPCP181813T Sileät sivut, polykarbonaatti SABP181813GSABP181813T Sileät sivut, ABS SPCM181813G SPCM181813T 4 x M12/ x M16/ x M12/20, PC SPCK181813G SPCK181813T 4 x Pk16/ x Pk9/ x Pk9/13,5, PC Ensto Cubo S 175 x 175 x 150 mm Ensto Cubo S 175 x 250 x 75 mm Harmaa kansi Kirkas kansi SPCP181815GSPCP181815T Sileät sivut, polykarbonaatti SABP181815GSABP181815T Sileät sivut, ABS SPCM181815G SPCM181815T 4 x M12/ x M16/ x M12/20, PC SPCK181815G SPCK181815T 4 x Pk16/ x Pk9/ x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP182508G SPCP182508T Sileät sivut, polykarbonaatti SABP182508G SABP182508T Sileät sivut, ABS SPCM182508G SPCM182508T 4 x M12/ x M16/ x M12/20, PC SPCK182508G SPCK182508T 4 x Pk16/ x Pk9/ x Pk9/13,5, PC Ensto Cubo S 175 x 250 x 100 mm Ensto Cubo S 175 x 250 x 150 mm Harmaa kansi Kirkas kansi SPCP182510G SPCP182510T Sileät sivut, polykarbonaatti SABP182510G SABP182510T Sileät sivut, ABS SPCM182510G SPCM182510T 4 x M12/ x M16/ x M12/20, PC SPCK182510G SPCK182510T 4 x Pk16/ x Pk9/ x Pk9/13,5, PC Harmaa kansi Kirkas kansi SPCP182515G SPCP182515T Sileät sivut, polykarbonaatti SABP182515G SABP182515T Sileät sivut, ABS SPCM182515G SPCM182515T 4 x M12/ x M16/ x M12/20, PC SPCK182515G SPCK182515T 4 x Pk16/ x Pk9/ x Pk9/13,5, PC
