1 KOTELOT JA LIITTIMET Ensto Cubo ja Ensto Clampo

2 2 Ensto palveluksessasi Ensto on kotelointialan ammattilainen. Tuotevalikoimaamme kuuluvat vaativiin olosuhteisiin suunnitellut kestomuovi, polyesteri, teräs ja alumiinikotelot sekä lisätarvikkeet. Näiden lisäksi meillä on laaja valikoima maailman johtavien laitevalmistajienkin käyttämiä liittimiä ja kuormankytkimiä. Vakiokoteloiden lisäksi tarjoamme asiakkaillemme vakiotuotteisiimme pohjautuvia kustomoituja kotelointiratkaisuja sekä asiakkaiden tuotekehitysprojekteihin perustuvia täysin asiakaskohtaisesti räätälöityjä kotelointiratkaisuja. Osana palvelutarjontaamme ovat myös koteloiden kalustus sekä kolmannen osapuolen komponenttien hankinta. Olemme luotettava ja joustava yhteistyökumppani, ja meillä on vankka kokemus erilaisista kotelointiratkaisuista. Vahvuuksiimme kuuluvat hyvä tuntemus eri valmistusmateriaaleista sekä innovatiivinen suunnitteluosasto. Sertifikaatit ja standardit Tuotantotilamme ovat nykyaikaiset. Tehtaillemme on myönnetty seuraavat sertifikaatit: ISO 9001:2008 laatujärjestelmäsertifikaatti ISO 14001:2004 ympäristöjärjestelmäsertifikaatti. Olemme ylpeitä tuotteistamme. Kehitämme ja testaamme niitä sopimaan laajasti eri käyttötarkoituksiin ja kestämään äärimmäisiäkin olosuhteita. Ensto Cubo kotelot on sertifioitu standardin EN mukaisesti. Useimmat polykarbonaattikoteloistamme ovat lisäksi ULlistattuja. Lisätietoja Lisätietoja saat verkkosivuiltamme osoitteessa tai ottamalla yhteyttä myyntihenkilöstöömme. Sisältö Sivu Asiakaskohtaiset kotelointiratkaisut...3 Kestomuovikotelot Ensto Cubo S...4 Ensto Cubo D...6 Ensto Cubo O...7 Ensto Cubo C...8 Ensto Cubo W...9 Ensto Cubo P ja G...10 Ensto Cubo R...11 Polyesterikotelot Ensto Cubo M...12 Teräskotelot Ensto Cubo E...13 Ensto Cubo EO...14 Ensto Cubo F...15 Alumiinikotelot Ensto Cubo M...17 Muut tuotteet Ensto Cubo kotelosetit...18 Ensto Cubo T koteloidut liittimet...19 Ensto Clampo Pro liittimet...20 Liitinsetit...21 Yleiset tiedot Tekniset tiedot...22 Sertifikaatit...22 Tuotepakkausten sisältö...23 Tutustu verkkosivuihimme Sivuilta löydät mm.: Uusimmat tuoteuutiset Tuotekortit, joilta löytyvät tekniset tuotetiedot tekniset piirustukset ja 3Dmallit tulostettavat tuotekuvat Asiakasreferenssit Esitteet ja lehtiset Jakelijatiedot Myyntihenkilöstömme yhteystiedot.

3 3 Asiakaskohtaiset kotelointiratkaisut Olemme vaativiin olosuhteisiin soveltuvien asiakaskohtaisten kotelointiratkaisujen ammattilainen. Asiakaskohtainen kotelointiratkaisutarjontamme voidaan jakaa vakiotuotteisiin pohjautuviin kustomoituihin kotelointiratkaisuihin sekä asiakkaan tuoteprojekteihin perustuviin täysin asiakaskohtaisesti räätälöityihin kotelointiratkaisuihin. Asiakaskohtaiset kotelointiratkaisut Kustomoidut kotelointiratkaisut jotka pohjautuvat vakiokoteloihimme Räätälöidyt kotelointiratkaisut jotka perustuvat asiakkaan tuotekehitysprojekteihin Kustomointipalveluihimme kuuluvat: Metallikoteloiden valmistus asiakaskohtaisin mitoin Työstöt, kuten leikkaus, poraus ja kierteistys asiakkaan piirustusten mukaisesti Yrityslogojen, käyttöohjeiden, symboleiden, jne. painatus Teräskoteloiden maalaus RALvärikartan värien mukaisesti Muovikoteloiden valmistus värillisestä muoviraakaaineesta Koteloiden kalustus komponentein, kuten DINkiskoin, liittimin, holkkitiivistein, jne. Koteloiden EMCsuojaus. Räätälöintipalveluihimme kuuluvat: Tuotesuunnittelu ja kehitys Toteutettavuustutkimukset Nopea mallinnus ja prototyyppien valmistus 3Dmallinnus ja tekninen dokumentointi Ruiskuvalumuotin valmistus ja ylläpito Asiakaskohtaisten erityistyökalujen valmistus Kokoonpanotestaus ja sertifiointi Kolmannen osapuolen komponenttien hankinta. Kustomoituja kotelointiratkaisuja Räätälöityjä kotelointiratkaisuja

4 4 Ensto Cubo S kotelot IP 66/67 Koot 75 x 125 x x 250 x 150 mm Ensto Cubo S kotelot lyhyesti: Valmistettu polykarbonaatista tai ABSmuovista Vakioväri harmaa RAL 7035, kansi saatavilla myös kirkkaana Saatavilla sileäsivuisina sekä metrisin tai Pkaihioin varustettuina Saatavilla 36 koossa, kahdella eri alaosan syvyydellä (25 ja 50 mm) ja viidellä eri kansikorkeudella Kansi ja kansiruuvit on varustettu sinetöintirei illä Alaosassa on piirikorttiurat Lisätarvikevalikoimaan kuuluvat mm. asennuslevyt, DINkiskot, saranat ja kiinnityskorvat. Kotelo matalalla 10 mm kannella ja 25 mm alaosalla. Kansi voidaan sinetöidä tavallisella kansiruuvilla. Alaosan syvyys , , , , , , , , , , , , , , , , , , , , , , Kannen syvyys harmaa kansi metriset aihiot SPCM081306G ( SPCM081308G ( SPCM081310G ( SPCM081313G ( kirkas kansi metriset aihiot SPCM081306T ( SPCM081308T ( SPCM081310T ( SPCM081313T ( harmaa kansi Pkaihiot SPCK081306G ( SPCK081308G ( SPCK081310G ( SPCK081313G ( ) M: 2 x M16/ x M12/20 7) Pk: 2 x Pk9/13,5 + 6 x Pk9/13,5 SPCM101006G (2 SPCM101006T ( ) M: 2 x M16/ x M12/20 SPCM131306G ( SPCM131308G ( SPCM131310G ( SPCM131313G ( SPCM131306T ( SPCM131308T ( SPCM131310T ( SPCM131313T ( SPCK131306G ( SPCK131308G ( SPCK131310G ( SPCK131313G ( kirkas kansi Pkaihiot SPCK081306T ( SPCK081308T ( SPCK081310T ( SPCK081313T ( SPCK131306T ( SPCK131308T ( SPCK131310T ( SPCK131313T ( ) M: 4 x M16/ x M12/20 8) Pk: 4 x Pk16/ x Pk9/13,5 SPCM131806G (4 SPCM131806T (4 SPCK131806G (9 SPCK131806T ( SPCM131808G (4 SPCM131808T (4 SPCK131808G (9 SPCK131808T ( SPCM131810G (4 SPCM131810T (4 SPCK131810G (9 SPCK131810T ( SPCM131813G (4 SPCM131813T (4 SPCK131813G (9 SPCK131813T ( SPCM131815G ( SPCM131815T ( SPCK131815G ( SPCK131815T ( ) M: 4 x M16/ x M12/20 9) Pk: 4 x Pk16/ x Pk9/13,5 SPCM132513G (12 SPCM132513T ( ) M: 4 x M20/25 SPCM181808G (5 SPCM181808T (5 SPCK181808G (10 SPCK181808T ( SPCM181810G (5 SPCM181810T (5 SPCK181810G (10 SPCK181810T ( SPCM181813G (5 SPCM181813T (5 SPCK181813G (10 SPCK181813T ( SPCM181815G (5 SPCM181815T (5 SPCK181815G (10 SPCK181815T ( ) M: 4 x M12/ x M16/ x M12/20 10) Pk: 4 x Pk16/ x Pk9/ x Pk9/13,5 SPCM182508G (6 SPCM182508T (6 SPCK182508G (11 SPCK182508T ( SPCM182510G (6 SPCM182510T (6 SPCK182510G (11 SPCK182510T ( SPCM182515G (6 SPCM182515T (6 SPCK182515G (11 SPCK182515T ( ) M: 4 x M12/ x M16/ x M12/20 11) Pk: 4 x Pk16/ x Pk9/ x Pk9/13,5

5 5 Ensto Cubo S koteloita on saatavilla 36 koossa, kahdella eri alaosan syvyydellä (25 ja 50 mm) ja viidellä eri kansikorkeudella. Kuvan koteloon on asennettu saranat (DSHI1), kansitulpat ja kansiruuvin lehtikannat (SLW1). Lisätarvikevalikoimaan kuuluvat mm. asennuslevyt, saranat, kansiruuvit ja tulpat. Alaosan syvyys , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Kannen syvyys harmaa kansi SPCP081304LG SPCP081305LG SPCP081306G SPCP081308LG SPCP081308G SPCP081310LG SPCP081310G SPCP081313G SPCP101004LG SPCP101006G SPCP131304LG SPCP131305LG SPCP131306G SPCP131308LG SPCP131308G SPCP131310LG SPCP131310G SPCP131313G SPCP131804LG SPCP131805LG SPCP131806G SPCP131808LG SPCP131808G SPCP131810LG SPCP131810G SPCP131813LG SPCP131813G SPCP131815G SPCP132513G SPCP181808G SPCP181810G SPCP181813G SPCP181815G SPCP182508G SPCP182510G SPCP182515G kirkas kansi SPCP081304LT SPCP081305LT SPCP081306T SPCP081308LT SPCP081308T SPCP081310LT SPCP081310T SPCP081313T SPCP101004LT SPCP101006T SPCP131304LT SPCP131305LT SPCP131306T SPCP131308LT SPCP131308T SPCP131310LT SPCP131310T SPCP131313T SPCP131804LT SPCP131805LT SPCP131806T SPCP131808LT SPCP131808T SPCP131810LT SPCP131810T SPCP131813LT SPCP131813T SPCP131815T SPCP132513T SPCP181808T SPCP181810T SPCP181813T SPCP181815T SPCP182508T SPCP182510T SPCP182515T ABS harmaa kansi SABP081304LG SABP081305LG SABP081306G SABP081308LG SABP081308G SABP081310LG SABP081310G SABP081313G SABP101004LG SABP101006G SABP131304LG SABP131305LG SABP131306G SABP131308LG SABP131308G SABP131310LG SABP131310G SABP131313G SABP131804LG SABP131805LG SABP131806G SABP131808LG SABP131808G SABP131810LG SABP131810G SABP131813LG SABP131813G SABP131815G SABP132513G SABP181808G SABP181810G SABP181813G SABP181815G SABP182508G SABP182510G SABP182515G ABS kirkas kansi SABP081304LT SABP081305LT SABP081306T SABP081308LT SABP081308T SABP081310LT SABP081310T SABP081313T SABP101004LT SABP101006T SABP131304LT SABP131305LT SABP131306T SABP131308LT SABP131308T SABP131310LT SABP131310T SABP131313T SABP131804LT SABP131805LT SABP131806T SABP131808LT SABP131808T SABP131810LT SABP131810T SABP131813LT SABP131813T SABP131815T SABP132513T SABP181808T SABP181810T SABP181813T SABP181815T SABP182508T SABP182510T SABP182515T

6 6 Ensto Cubo D kotelot IP 66/67 Koot 53 x 55 x x 300 x 111 mm Ensto Cubo D kotelot lyhyesti: Valmistettu polykarbonaatista tai ABSmuovista, kirkas kansi aina polykarbonaattia Vakioväri harmaa RAL 7035, kansi saatavilla myös kirkkaana Saatavilla sileäsivuisina Nykyaikainen muotoilu Kannen sisäpuoliset kiinnitysnastat Alaosassa piirikorttiurat Lisätarvikevalikoimaan kuuluvat mm. asennuslevyt, DINkiskot, saranat ja kiinnityskorvat. Ensto Cubo D koteloiden muotoilu on nykyaikaista; koteloiden kulmat ovat viistetyt ja niissä on peitetulpat. Ensto Cubo D koteloissa on kannen sisäpuoliset kiinnitysnastat. Alaosassa on ainutlaatuiset piirikorttiurat. Tämä kotelo on varustettu saranoin (DSHI1) ja kiinnityskorvin (DFL1) , , , , , , , , , , , , , , , , ,5 harmaa kansi DPCP050504G DPCP050704G DPCP080806G DPCP080809G DPCP081206G DPCP081209G DPCP081606G DPCP081609G DPCP121206G DPCP121209G DPCP121609G DPCP122009G DPCP152008G DPCP162409G DPCP162412G DPCP233009G DPCP233011G kirkas kansi DPCP050504T DPCP050704T DPCP080806T DPCP080809T DPCP081206T DPCP081209T DPCP081606T DPCP081609T DPCP121206T DPCP121209T DPCP121609T DPCP122009T DPCP152008T DPCP162409T DPCP162412T DPCP233009T DPCP233011T ABS harmaa kansi DABP050504G DABP050704G DABP080806G DABP080809G DABP081206G DABP081209G DABP081606G DABP081609G DABP121206G DABP121209G DABP121609G DABP122009G DABP152008G DABP162409G DABP162412G DABP233009G DABP233011G ABS kirkas kansi DABP050504T DABP050704T DABP080806T DABP080809T DABP081206T DABP081209T DABP081606T DABP081609T DABP121206T DABP121209T DABP121609T DABP122009T DABP152008T DABP162409T DABP162412T DABP233009T DABP233011T

7 7 Ensto Cubo O kotelot IP 66/67 Koot 200 x 200 x x 600 x 187 mm Ensto Cubo O kotelot lyhyesti: Valmistettu polykarbonaatista tai ABSmuovista, kirkas kansi aina polykarbonaattia Vakioväri harmaa RAL 7035, kansi saatavilla myös kirkkaana Saatavilla sileäsivuisina tai varustettuina metrisin aihioin 55 mm:n syvyinen korotuskehys on saatavilla kaikkiin kokoihin muita syvyyksiä varten. Yhdessä kotelossa voidaan käyttää useita korotuskehyksiä päällekkäin. Kansi ja kansiruuvit on varustettu sinetöintirei in Kansi voidaan myös taustakiinnittää alaosaan Saatavilla laaja joukko lisätarvikkeita kuten asennuslevyjä, DINkiskoja, moduulikansia, hissipalat ja kiinnityskorvat. Säädettävät hissipalat mahdollistavat etu tai asennuslevyn syvyyden portaattoman säädön. Kansi on mahdollista taustakiinnittää Ensto Cubo O kotelon alaosaan, jolloin kotelon pohja toimii etulevynä. 300 x 300 mm kotelot metrisin aihioin: 12 x M x M16/ x M x M25/ x 400/600 mm kotelot metrisin aihioin: 12 x M12/ x M32/ x M12/ x M16/ harmaa kansi metriset aihiot OPCM303013G OPCM303018G OPCM304013G OPCM304018G OPCM306013G OPCM306018G kirkas kansi metriset aihiot OPCM303013T OPCM303018T OPCM304013T OPCM304018T OPCM306013T OPCM306018T , , , , , , ,0 harmaa kansi OPCP202013G OPCP202018G OPCP203013G OPCP203018G OPCP204013G OPCP204018G OPCP303013G OPCP303018G OPCP304013G OPCP304018G OPCP306013G OPCP306018G OPCP406013G OPCP406018G kirkas kansi OPCP202013T OPCP202018T OPCP203013T OPCP203018T OPCP204013T OPCP204018T OPCP303013T OPCP303018T OPCP304013T OPCP304018T OPCP306013T OPCP306018T OPCP406013T OPCP406018T ABS harmaa kansi OABP202013G OABP202018G OABP203013G OABP203018G OABP204013G OABP204018G OABP303013G OABP303018G OABP304013G OABP304018G OABP306013G OABP306018G OABP406013G OABP406018G ABS kirkas kansi OABP202013T OABP202018T OABP203013T OABP203018T OABP204013T OABP204018T OABP303013T OABP303018T OABP304013T OABP304018T OABP306013T OABP306018T OABP406013T OABP406018T

8 8 Ensto Cubo C kotelot IP 66/67 Koot 200 x 200 x x 600 x 187 mm Ensto Cubo C kotelot lyhyesti: Valmistettu polykarbonaatista Vakioväri harmaa RAL 7035, kansi saatavilla myös kirkkaana Saatavilla laippaaihioin Saatavilla seitsemässä alaosan koossa, yhdellä alaosan syvyydellä ja yhdellä kansikorkeudella 55 mm:n syvyinen korotuskehys on saatavilla kaikkiin kotelokokoihin muita syvyyksiä varten. Yhdessä kotelossa voidaan käyttää useita korotuskehyksiä päällekkäin. Kansi ja kansiruuvit on varustettu sinetöintirei in Kansi voidaan myös taustakiinnittää alaosaan, jolloin kotelon pohja toimii etulevynä Perustuu Ensto Cubo O kotelosarjaan Saatavilla laaja joukko lisätarvikkeita kuten asennuslevyjä, DINkiskoja, moduulikansia, hissipalat ja kiinnityskorvat. 1) 4 x Blaippaaihio 2) 2 x Blaippaaihio + 2 x Claippaaihio 3) 4 x Claippaaihio 4) 6 x Claippaaihio , , , , , , ,0 harmaa kansi laippaaihiot CPCF202013G ( CPCF202018G ( CPCF203013G ( CPCF203018G ( CPCF204013G ( CPCF204018G ( CPCF303013G ( CPCF303018G ( CPCF304013G ( CPCF304018G ( CPCF306013G ( CPCF306018G ( CPCF406013G ( CPCF406018G ( kirkas kansi laippaaihiot CPCF202013T ( CPCF202018T ( CPCF203013T ( CPCF203018T ( CPCF204013T ( CPCF204018T ( CPCF303013T ( CPCF303018T ( CPCF304013T ( CPCF304018T ( CPCF306013T ( CPCF306018T ( CPCF406013T ( CPCF406018T ( Säädettävät hissipalat mahdollistavat etu tai asennuslevyn syvyyden portaattoman säädön. Kansi on mahdollista taustakiinnittää Ensto Cubo C kotelon alaosaan. Valikoimaamme kuuluvat myös tuuletusventtilit ja huohottajat. Saranoituja etulevyjä voidaan käyttää myös, kun halutaan kahden etulevyn sujuvasti aukeavan samanaikaisesti. Ensto Cubo koteloille on saatavilla laaja valikoima erilaisia laippoja. Saranaruuvit on värikoodattu sinisiksi. Ruuvissa ura/ ristipää(olsh1) tai lehtipääkanta (OLWH1). Kaapelinpääte yhdelle kaapelille, F2CE mm:n laipan korotuskaulus Claipalle, F2C50E.

9 9 Ensto Cubo W seinäkaapit IP 66/67 Koot 200 x 200 x x 600 x 187 mm Ensto Cubo W seinäkaapit lyhyesti: Valmistettu polykarbonaatista Vakioväri harmaa RAL 7035, kansi saatavilla myös kirkkaana Vakiomallit saatavilla sileäsivuisina. Sivulla 18 esiteltävät Ensto Cubo W1 ja W2 kotelosetit ovat saatavilla laippaaukoin Varustettu valmiiksi asennetuilla saranoilla ja pikalukitusalvoilla Saatavilla seitsemässä alaosan koossa, yhdellä alaosan syvyydellä ja yhdellä kansikorkeudella 55 mm:n syvyinen korotuskehys on saatavilla kaikkiin kotelokokoihin muita syvyyksiä varten Voidaan helposti lukita riippulukolla ilman muita lisätarvikkeita Perustuu Ensto Cubo O kotelosarjaan Suurin osa Ensto Cubo O sarjan lisätarvikkeista sopii myös Ensto Cubo W koteloille. Näitä ovat mm. asennuslevyt, DINkiskot, hissipalat ja kiinnityskorvat , , , , , , ,0 harmaa kansi WPCP202013G WPCP202018G WPCP203013G WPCP203018G WPCP204013G WPCP204018G WPCP303013G WPCP303018G WPCP304013G WPCP304018G WPCP306013G WPCP306018G WPCP406013G WPCP406018G kirkas kansi WPCP202013T WPCP202018T WPCP203013T WPCP203018T WPCP204013T WPCP204018T WPCP303013T WPCP303018T WPCP304013T WPCP304018T WPCP306013T WPCP306018T WPCP406013T WPCP406018T Säädettävät hissipalat mahdollistavat etu tai asennuslevyn syvyyden portaattoman säädön. Kotelo voidaan helposti lukita riippulukolla ilman muita tarvikkeita Ensto Cubo kotelovalikoimaan kuuluvat myös kotelosetit. Kuvassa Ensto Cubo W1 kotelosetti, joka sisältää kaikki kotelon asennuksessa ja kaapeleiden sisäänviennissä tarvittavat komponentit. Tarkempia tietoja löytyy sivulta 18.

10 10 Ensto Cubo P keskusjärjestelmä IP 65 Alaosan koot 300 x 300 x x 600 x 102 mm Ensto Cubo P keskusjärjestelmä lyhyesti: Valmistettu polykarbonaatista Vakioväri harmaa RAL 7035, kansi saatavilla myös kirkkaana Sisältää alaosan, joka on avoin kaikkiin neljään suuntaan Alaosa saatavilla neljässä eri koossa Avoin rakenne kokoonpanovaiheessa; esteetön pääsy kaikista suunnista Helppo ja nopea laippojen kiinnitys pikalukituksella Kätevä muokata ja laajentaa suurempiin kokonaisuuksiin Kaikki osat ovat uudelleenkäytettäviä Saatavilla laaja joukko lisätarvikkeita. Lisätietoja löytyy keskusjärjestelmäesitteestämme. Voit tilata esitteen asiakaspalvelustamme tai ladata sen verkkosivuiltamme osoitteesta Ensto Cubo P keskusjärjestelmässä on avoin rakenne kokoonpanovaiheessa. Alaosa on täysin avoin kaikkiin suuntiin, minkä vuoksi kalustus on nopeaa ja vaivatonta. Keskusjärjestelmän osat kiinnittyvät toisiinsa pikalukituksella, minkä ansiosta kokoonpano on nopeaa ja helppoa. Ensto Cubo G asennuskotelo IP 66 Koko 93 x 93 x 50 mm Ensto Cubo G asennuskotelot lyhyesti: Valmistettu polykarbonaatista Vakioväri harmaa RAL 7035 Saatavilla yhdessä koossa Kotelon pohjassa ja kaikilla neljällä sivulla on metriset aihiot Kiinnityskorvat vakiona Kansi on pikalukittuva Korkea suojaustaso ilman tiivistettä metriset aihiot GPCM090905G x M20 kaikilla sivuilla, 2 x M20 pohjassa Kotelon korkea kotelointiluokka, IP 66, on saavutettu kannen innovatiivisella rakenteella. Kansi vain napsautetaan paikalleen. Kotelossa ei ole tiivistettä. Kotelossa on vakiona kiinteät kiinnityskorvat.

11 11 Ensto Cubo R moduulikotelot IP 65 Koot 75 x 125 x x 600 x 136 mm Ensto Cubo R moduulikotelot lyhyesti: Valmistettu polykarbonaatista tai ABSmuovista, saranoitu ikkuna aina polykarbonaattia Vakioväri harmaa RAL 7035, saranoitu ikkuna vakiona savunharmaa, saatavilla myös kirkkaana Valmiiksi kokoonpantu tuote Saatavilla sileäsivuisina sekä metrisin, Pk tai laippaaihioin varustettuina Kannessa saranoitu ikkuna, joka mahdollistaa kotelossa sijaitsevien laitteiden vaivattoman säädön ja huollon Saatavilla 7 koossa Pieniä moduulikoteloita (koot 75 x 125 x x 250 x 100 mm) on saatavilla 2, 4, 6 ja 10 moduulilla Suuria moduulikoteloita (koot 300 x 300 x x 600 x 132 mm) on saatavilla 12, 24 ja 36 moduulilla Soveltuu myös kosteisiin olosuhteisiin Sekä saranoidun ikkunan että kannen voi lukita ja sinetöidä. Tuotepakkauksen sisältö: Pienet moduulikotelot (2 10 moduulia) Kotelon alaosa Kansi, jossa saranoitu ikkuna Kansiruuvit Esiasennetut DINkiskot Suuret moduulikotelot (1236 moduulia) Kotelon alaosa Kansi, jossa saranoitu ikkuna Kansiruuvit Esiasennetut DINkiskot DINkiskoprofiilit Esiasennetut N/PEkiskot Peitelevy Merkintäliuska Suurissa moduulikoteloissa on vakiona savunharmaat saranalliset ikkunat. Vaihtoehtoisesti kotelot ovat saatavilla myös kirkkailla ikkunoilla varustettuina. Kansi voidaan sinetöidä tavallisella kansiruuvilla. Pienet moduulikotelot Pkaihiot ,5/86 RPCK081308G/2M moduulille ,5/86 RPCK131308G/4M moduulille ,5/86 RPCK131808G/6M moduulille ,5/86 RPCK182508G/10M moduulille ABS RABP081308G/2M moduulille RABP131308G/4M moduulille RABP131808G/6M moduulille RABP182508G/10M moduulille Suuret moduulikotelot ,5/ ,5/ ,5/116 metriset aihiot RPCM33DS.12MT x 12 moduulille RPCM34DS.24MT x 12 moduulille RPCM36DS.36MT x 12 moduulille laippa aihiot RPCF33DS.12MT x 12 moduulille RPCF34DS.24MT x 12 moduulille RPCF36DS.36MT x 12 moduulille RPCP33DS.12MT x 12 moduulille RPCP34DS.24MT x 12 moduulille RPCP36DS.36MT x 12 moduulille ABS RABP33DS.12MT x 12 moduulille RABP34DS.24MT x 12 moduulille RABP36DS.36MT x 12 moduulille

12 12 Ensto Cubo M kotelot IP 66 Koot 75 x 80 x x 405 x 120 mm Ensto Cubo M kotelot lyhyesti: Valmistettu lasikuituvahvisteisesta polyesterista (GRP) Harmaa väri vastaa sävyä RAL 7000 Saatavilla sileäsivuisina Saatavilla 13 koossa Erityisen laaja käyttölämpotilaalue (50 C +140 C) silikonitiivisteellä (vain pyynnöstä) Vankka rakenne, korkea korroosiokesto ja liuottimien sietokyky Soveltuu erittäin vaativiin olosuhteisiin, kuten öljynjalostamoihin sekä petrokemian ja kemianteollisuuteen Vaikea työstää, mistä johtuen suosittelemme tilaamaan kotelot valmiiksi kustomoituina Lisätarvikevalikoimaan kuuluvat mm. asennuslevyt, DINkiskot, saranat ja kiinnityskorvat , , , , , , , , , , , , ,0 Polyesteri MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP Ensto Cubo M koteloissa on ja ruostumattomasta teräksestä valmistetut putoamattomat kansiruuvit. Koska polyesterikoteloiden työstö on hankalaa, suosittelemme, että jätätte koteloiden kustomoinnin meidän tehtäväksemme. Kotelot voi myös saranoida (HMHI2). Lisätarvikevalikoimassa myös kiinnityskorvat (HMFL4).

13 13 Ensto Cubo E seinäkaapit IP 66, kaksiovisena IP 55 Koot 200 x 300 x x 1200 x 300 mm Ensto Cubo E seinäkaapit lyhyesti: Polyesterimaalatuissa teräskoteloissa on laippaaukot, vakioväri harmaa RAL 7053 Ruostumattomasta teräksestä (AISI 304) valmistetut kotelot ovat sileäsivuisia Ovi aukeaa 110 astetta ja oven saranat voi helposti vaihtaa oikealta vasemmalle Asiakaskohtaiset koot helposti saatavilla myös pienissä erissä kilpailukykyisin hinnoin Ruostumattomasta AISI 316 teräksestä valmistetut seinäkaapit ovat saatavilla pyynnöstä Lisätarvikevalikoimaan kuuluvat mm. DINkiskot, erilaiset lukot ja laipat, oven aukipitolaite, kiinnityskorvat ja sadekatot. Tuotepakkauksen sisältö: Kotelon alaosa ja ovi Peitelevy(t) laippaauko(i)lle sekä tarvittavat mutterit ja pultit (maalatut kotelot) Asennuslevy muttereineen M8pultti, prikat ja mutteri asennuslevyn maadoitukseen Maadoitusmerkit DIN 3 lukko ja yksi DIN 3 avain Asennusreikien (maalatut kotelot) ja saranan reikien peitetulpat M6pulttien mutterit ja prikat Ulkotiloissa suosittelemme sadekaton käyttöä. Kiinnityskorvien syvyysvaihtoehdot ovat 20 mm (EFFL2.20) ja 50 mm (EFFL2.50). Kotelon pohjassa on hitsatut M8pultit ja ovessa M6pultit. Yhdellä sivulla on lisäksi maadoitukseen tarkoitettu M6pultti. 1) 1 x Blaippaaukko 2) 1 x Claippaaukko 3) 2 x Claippaaukko 4) 3 x Claippaaukko 5) 4 x Claippaaukko Polyesterimaalattu teräs laippaaukot EFEF203015A ( EFEF302015A ( EFEF303015A ( EFEF303020A ( EFEF304020A ( EFEF403015A ( EFEF403020A ( EFEF404020A ( EFEF404030A ( EFEF405020A ( EFEF406020A ( EFEF406030A ( EFEF505020A ( EFEF505030A ( EFEF506030A ( EFEF604020A ( EFEF604030A ( EFEF606020A ( EFEF606030A ( EFEF608020A ( EFEF608030A ( EFEF A ( EFEF A ( EFEF806030A ( EFEF808020A ( EFEF808030A ( EFEF A ( EFEF A ( EFEF A ( EFEF A ( EFEF A ( EFEF808030DA ( Kaksiovinen EFEF DA ( Kaksiovinen Ruostumaton teräs AISI 304 ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP808030D Kaksiovinen ESSP D Kaksiovinen EFEF DA (5 ESSP D Kaksiovinen Kaksiovinen EFEF DA (5 ESSP D Kaksiovinen Kaksiovinen

14 14 Ensto Cubo EO seinäkaapit IP 66 Koot 190 x 240 x x 960 x 248 mm Ensto Cubo EO seinäkaapit lyhyesti: Valmistettu polyesterimaalatusta teräksestä, vakioväri harmaa RAL 7035 Laippaaihiot alaosan kaikilla neljällä sivulla Saatavilla 22 koossa Ovessa on neljänneskierroksen kääntyvä salpa Ovi aukeaa 110 astetta Kiinteä M8kierreholkki asennuslevylle pohjassa M6pultti alaosan yhdellä sivulla sekä kaksi M6pultti ovessa maadoitusta varten Erinomainen valinta suurempien kokoonpanojen rakentamiseen Laajaan lisätarvikevalikoimaan kuuluvat mm. laipat, kiinnityskorvat ja oven aukipitolaite. Tuotepaketin sisältö: Kotelon alaosa ja ovi Asennuslevy M8ruuvein ja maadoitustarvikkein Salpa talttauralla Polyesterimaalattu teräs laippaaihiot EOK192414A ( EOJ192814A ( EOJ192819A ( EOM193814A ( EOM193819A ( EOL242814A ( EOO282814A ( EOO282819A ( EOP283814A ( EOP283819A ( EOT285614A ( EOT285619A ( EOR383814A ( EOR383819A ( EOU385614A ( EOU385619A ( EOU385625A ( EOV388419A ( EOV388425A ( EOY484825A ( EOZ487625A ( EOQ489625A ( Koteloissa on laippaaihiot kaikilla neljällä sivulla. 1,5 mm asennuslevy M8pulteilla ja maadoitustarvikkeilla sisältyy vakiokotelotoimitukseen. 1) 4 x Blaippaaihio 2) 2 x Blaippaaihio + 2 x Claippaaihio 3) 4 x Claippaaihio 4) 6 x Claippaaihio 5) 8 x Claippaaihio Oven aukipitolaite, setti, EDS2. Tuuletuslaippa, Ckoko, EVF2A. Kiinnityskorvasetti, 20 mm syvä, EOFL2.20. Laipan kiinnityspakkaus, Bkoko, EO72.07.

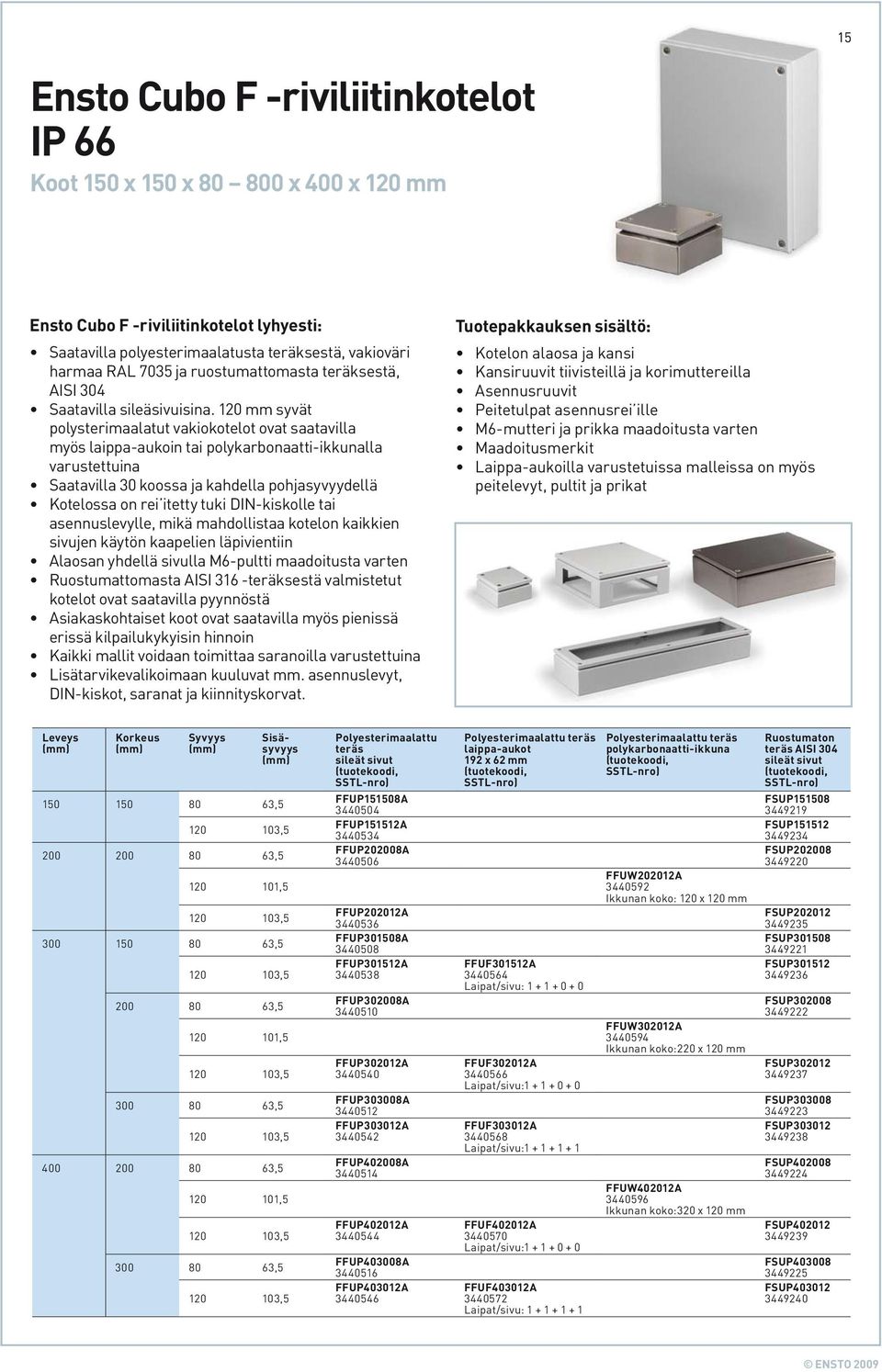

15 15 Ensto Cubo F riviliitinkotelot IP 66 Koot 150 x 150 x x 400 x 120 mm Ensto Cubo F riviliitinkotelot lyhyesti: Saatavilla polyesterimaalatusta teräksestä, vakioväri harmaa RAL 7035 ja ruostumattomasta teräksestä, AISI 304 Saatavilla sileäsivuisina. 120 mm syvät polysterimaalatut vakiokotelot ovat saatavilla myös laippaaukoin tai polykarbonaattiikkunalla varustettuina Saatavilla 30 koossa ja kahdella pohjasyvyydellä Kotelossa on rei itetty tuki DINkiskolle tai asennuslevylle, mikä mahdollistaa kotelon kaikkien sivujen käytön kaapelien läpivientiin Alaosan yhdellä sivulla M6pultti maadoitusta varten Ruostumattomasta AISI 316 teräksestä valmistetut kotelot ovat saatavilla pyynnöstä Asiakaskohtaiset koot ovat saatavilla myös pienissä erissä kilpailukykyisin hinnoin Kaikki mallit voidaan toimittaa saranoilla varustettuina Lisätarvikevalikoimaan kuuluvat mm. asennuslevyt, DINkiskot, saranat ja kiinnityskorvat. Tuotepakkauksen sisältö: Kotelon alaosa ja kansi Kansiruuvit tiivisteillä ja korimuttereilla Asennusruuvit Peitetulpat asennusrei ille M6mutteri ja prikka maadoitusta varten Maadoitusmerkit Laippaaukoilla varustetuissa malleissa on myös peitelevyt, pultit ja prikat , , , , , , , , , ,5 Polyesterimaalattu teräs FFUP151508A FFUP151512A FFUP202008A FFUP202012A FFUP301508A FFUP301512A FFUP302008A FFUP302012A FFUP303008A FFUP303012A FFUP402008A FFUP402012A FFUP403008A FFUP403012A Polyesterimaalattu teräs laippaaukot 192 x 62 mm FFUF301512A Laipat/sivu: FFUF302012A Laipat/sivu: FFUF303012A Laipat/sivu: FFUF402012A Laipat/sivu: FFUF403012A Laipat/sivu: Polyesterimaalattu teräs polykarbonaattiikkuna FFUW202012A Ikkunan koko: 120 x 120 mm FFUW302012A Ikkunan koko:220 x 120 mm FFUW402012A Ikkunan koko:320 x 120 mm Ruostumaton teräs AISI 304 FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP

16 16 Ensto Cubo F riviliitinkotelot IP 66 Koot 150 x 150 x x 400 x 120 mm Koteloissa on vakiona rei itetty tuki DINkiskolle tai asennuslevylle. Optimoidut asennustuet mahdollistavat kotelon kaikkien sivujen käytön kaapelien läpivienteihin. 120 mm syvät polysterimaalatut kotelot ovat saatavilla laippaaukoin varustettuina. Tuotepakkaus sisältää peitelevyt, pultit ja prikat. Jotkut Ensto Cubo F sarjan standardikotelot ovat saatavilla polykarbonaattiikkunalla. Lisätarvikevalikoimaan kuuluvat mm. asennuslevyt, saranat ja kiinnityskorvat , , , , , , , , , , ,5 Polyesterimaalattu teräs FFUP404008A FFUP404012A FFUP502008A FFUP502012A FFUP503008A FFUP503012A FFUP602008A FFUP602012A FFUP603008A FFUP603012A FFUP604008A FFUP604012A FFUP802008A FFUP802012A FFUP804008A FFUP804012A Polyesterimaalattu teräs laippaaukot 192 x 62 mm FFUF404012A Laipat/sivu: FFUF502012A Laipat/sivu: FFUF503012A Laipat/sivu: FFUF602012A Laipat/sivu: FFUF603012A Laipat/sivu: FFUF604012A Laipat/sivu: FFUF802012A Laipat/sivu: FFUF804012A Laipat/sivu: Polyesterimaalattu teräs polykarbonaattiikkuna FFUW502012A Ikkunan koko: 420 x 120 mm FFUW602012A Ikkunan koko: 520 x 120 mm FFUW802012A Ikkunan koko: 720 x 120 mm Ruostumaton teräs AISI 304 FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP

17 17 Ensto Cubo H kotelot IP 66 Koot 50 x 45 x x 601 x 180 mm Ensto Cubo H kotelot lyhyesti: Valmistettu polyesterimaalatusta alumiinista Vakioväri harmaa RAL 7001 Saatavilla sileäsivuisina Saatavilla 29 koossa Täyttävät kone ja sotateollisuuden vaatimukset liuottimien, bensiinin ja öljyn sietokyvyn osalta Erityisen laaja käyttölämpötilaalue (50 C +150 C) silikonitiivisteellä (vain pyynnöstä) Vaikea työstää, mistä johtuen suosittelemme tilaamaan kotelot valmiiksi kustomoituina Lisätarvikevalikoimaan kuuluvat mm. asennuslevyt, DINkiskot, saranat ja kiinnityskorvat. Ensto Cubo H koteloiden mukana toimitetaan ruostumattomasta teräksestä valmistetut kansiruuvit. Asennusruuvit on liitetty kiinteästi kotelon alaosaan. Koska alumiinikoteloiden työstö on hankalaa, suosittelemme, että jätätte koteloiden kustomoinnin meidän tehtäväksemme ,0 24, ,0 28, ,0 29, ,0 27, ,5 51, ,0 52,5 125,5 117, ,0 52, ,5 50, ,0 72,5 92,5 83, ,5 72,5 91,0 82, ,5 72, ,0 82, ,5 82, ,5 82, ,0 81, ,5 102, ,0 172, ,5 102, ,0 102, ,0 172, ,5 111,5 99, ,0 101, ,5 100,5 181,5 171, ,0 102,0 180,0 169,0 Polyesterimaalattu alumiini HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP Kotelot voi myös saranoida (HMHI2). Lisätarvikevalikoimassa myös kiinnityskorvat (HMFL4).

18 18 Ensto Cubo kotelosetit Koot 125 x 125 x x 400 x 132 mm Ensto Cubo kotelosetit lyhyesti: Sisältävät kaikki kotelon asennuksessa ja kaapeleiden sisäänviennissä tarvittavat komponentit Säästävät aikaa ja vaivaa, sillä tuotteet löytyvät helposti ja nopeasti yhden tuotekoodin avulla ja voit olla varma, että kaikki tarvittavat osat ovat mukana Vievät erillisiä tuotepakkauksia vähemmän tilaa varastossa Ovat helposti kuljetettavissa asennuspaikalle pakkauksiin liitettyjen kantokahvojen ansiosta. Cubelo on erinomainen kotelo kuivan tilan pienkeskukselle ja keskuslaajennuksiin. Se sopii pinta ja uppoasennukseen ja myös putkettomaan uppoasennukseen. Cubelo11KS25 sisältää myös tilaa säästävän, kahden moduulin levyisen 25 A:n kytkimen. Ensto Cubo S2 Ensto Cubo W1 Ensto Cubo C2 Ensto Cubo R1 Tuotekoodi Cubelo11 Cubelo11KS25 SSTLnro Koko 222 x 210 x x 210 x 95 Moduulit Tuotepakkauksen sisältö: Kuormankytkin, 25 A 1 Kansiruuvit (kpl) 4 4 DINkisko 1 1 Läpivientilaippa 1 1 Johdotustulpat pintaasennukseen Peitelevy 6 moduulille 1 1 N/PEkiskot 2 x (3 x 16 mm 2, 2 x (3 x 16 mm 2, 9 x 6 mm 2 ) 9 x 6 mm 2 ) Nimikointitarrat 1 1 Nimike Ensto Cubo S1 Ensto Cubo S2 Ensto Cubo S3 Tuotekoodi SPCM131308G001 SPCM131808G002 SPCM182515G003 SSTLnro Koko 125 x 125 x x 175 x x 250 x 150 Tuotepakkauksen sisältö: Kansiruuvit (kpl) Holkkitiiviste vedonpoistimella 2 x M16, 2 x M20 2 x M20, 2 x M25 2 x M20, 2 x M25 Vastamutterit 2 x M16, 2 x M20, 1 x M25 2 x M20, 3 x M25 2 x M20, 3 x M25 Sulkutulppa 1 x M25 1 x M25 1 x M25 Kiinnityskorvat, setti Asennuslevy Asennusruuvit (kpl) Nimike Ensto Cubo C1 Ensto Cubo C2 Ensto Cubo W1 Ensto Cubo W2 Ensto Cubo R1 Ensto Cubo R2 Tuotekoodi CPCF303013G001 CPCF304013G002 WPCJ303013G001 WPCF304013G002 RPCF3313DS001 RPCF3413DS002 SSTLnro Koko 300 x 300 x x 400 x x 300 x x 400 x x 300 x x 400 x 132 Moduulit 1 x 12 2 x 12 Tuotepakkauksen sisältö: Kansiruuvit (kpl) Kalvotiivistelaipat 1 x F x F2202 2x F2202 2x F2202 2x F2202 2x F2202 Laipparuuvipakkaus Reunatuki Kiinnityskorvat, setti Asennuslevy Asennusruuvit (kpl) DINkisko 1 2 Peitelevy DINaukolle 1 1 Korotusprofiili 2 x 14 mm 2 x 14 mm N/PEkisko 1 Nkisko 1 PEkisko 1 Hissipalat 2 2

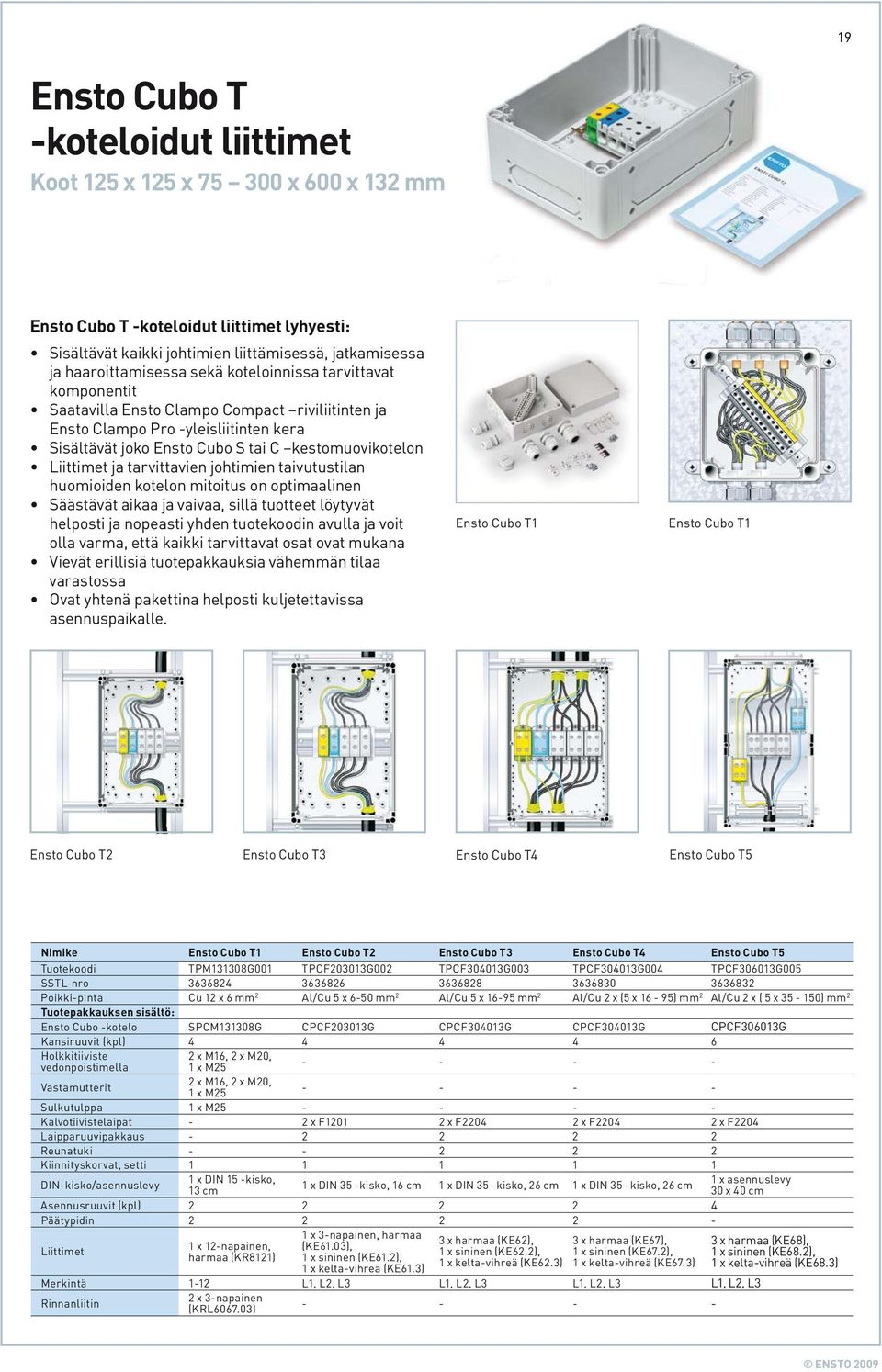

19 19 Ensto Cubo T koteloidut liittimet Koot 125 x 125 x x 600 x 132 mm Ensto Cubo T koteloidut liittimet lyhyesti: Sisältävät kaikki johtimien liittämisessä, jatkamisessa ja haaroittamisessa sekä koteloinnissa tarvittavat komponentit Saatavilla Ensto Clampo Compact riviliitinten ja Ensto Clampo Pro yleisliitinten kera Sisältävät joko Ensto Cubo S tai C kestomuovikotelon Liittimet ja tarvittavien johtimien taivutustilan huomioiden kotelon mitoitus on optimaalinen Säästävät aikaa ja vaivaa, sillä tuotteet löytyvät helposti ja nopeasti yhden tuotekoodin avulla ja voit olla varma, että kaikki tarvittavat osat ovat mukana Vievät erillisiä tuotepakkauksia vähemmän tilaa varastossa Ovat yhtenä pakettina helposti kuljetettavissa asennuspaikalle. Ensto Cubo T1 Ensto Cubo T1 Ensto Cubo T2 Ensto Cubo T3 Ensto Cubo T4 Ensto Cubo T5 Nimike Ensto Cubo T1 Ensto Cubo T2 Ensto Cubo T3 Ensto Cubo T4 Ensto Cubo T5 Tuotekoodi TPM131308G001 TPCF203013G002 TPCF304013G003 TPCF304013G004 TPCF306013G005 SSTLnro Poikkipinta Cu 12 x 6 mm 2 Al/Cu 5 x 650 mm 2 Al/Cu 5 x 1695 mm 2 Al/Cu 2 x (5 x 16 95) mm 2 Al/Cu 2 x ( 5 x ) mm 2 Tuotepakkauksen sisältö: Ensto Cubo kotelo SPCM131308G CPCF203013G CPCF304013G CPCF304013G CPCF306013G Kansiruuvit (kpl) Holkkitiiviste vedonpoistimella 2 x M16, 2 x M20, 1 x M25 Vastamutterit 2 x M16, 2 x M20, 1 x M25 Sulkutulppa 1 x M25 Kalvotiivistelaipat 2 x F x F x F x F2204 Laipparuuvipakkaus Reunatuki Kiinnityskorvat, setti DINkisko/asennuslevy 1 x DIN 15 kisko, 13 cm 1 x DIN 35 kisko, 16 cm 1 x DIN 35 kisko, 26 cm 1 x DIN 35 kisko, 26 cm 1 30 x x asennuslevy 40 cm Asennusruuvit (kpl) Päätypidin Liittimet 1 x 12napainen, harmaa (KR8121) 1 x 3napainen, harmaa (KE61.03), 1 x sininen (KE61.2), 1 x keltavihreä (KE61.3) 3 x harmaa (KE62), 1 x sininen (KE62.2), 1 x keltavihreä (KE62.3) 3 x harmaa (KE67), 1 x sininen (KE67.2), 1 x keltavihreä (KE67.3) Merkintä 112 L1, L2, L3 L1, L2, L3 L1, L2, L3 L1, L2, L3 Rinnanliitin 2 x 3napainen (KRL ) 3 x harmaa (KE68), 1 x sininen (KE68.2), 1 x keltavihreä (KE68.3)

20 20 Yleisliitinsarja Al/Cu johtimille Ensto Clampo Pro Ensto Clampo Pro yleisliittimet lyhyesti: Sarjaan kuuluvat yksinapaiset yleisliittimet ja neljällä johdintilalla varustetut haaroitusliittimet 2 50 mm yleisliitin on saatavilla myös kolminapaisena Kompakti koko verrattuna muihin markkinoilla oleviin vastaaviin tuotteisiin Soveltuvat sekä alumiini että kuparijohtimille Valmiiksi rasvattuja Yksinkertainen ja luotettava rakenne Voidaan kiinnittää suoraan DINkiskoon tai ruuveilla alustaansa Helppo ja nopea kytkeä, sillä johdin kiinnittyy liittimeen vain yhdellä ruuvilla. Ensto Clampo Pro sarjaan kuuluvat yksinapaiset yleisliittimet ja neljällä johdintilalla varustetut haaroitusliittimet. Lisäksi 50 mm 2 yleisliitin on saatavilla myös kolminapaisena. Poikkipinta (mm²) Yksinapaiset yleisliittimet Al 650, Cu 2,550 Al/Cu 1695 Al/Cu Al/Cu Tuotekoodi SSTLnro Väri Nimellisvirta (A) Cu Al KE Harmaa KE Sininen KE Keltavihreä KE Harmaa KE Sininen KE Keltavihreä KE Harmaa KE Sininen KE Keltavihreä KE Harmaa KE Sininen KE Keltavihreä Kolminapainen yleisliitin Al 650, Cu 2,550 KE Harmaa Haaroitusliittimet, yksi napa, neljä kytkentätilaa Al 650, Cu 2,550 Al/Cu 1695 Al/Cu Al/Cu KE Harmaa KE Sininen KE Keltavihreä KE Harmaa KE Sininen KE Keltavihreä KE Harmaa KE Sininen KE Keltavihreä KE Harmaa KE Sininen KE Keltavihreä Muut komponentit Ensto Clampo Apparatus on yleisliitinsarja, jonka avulla Al/Cujohtimet voidaan kiinnittää kojeisiin. Liittimet sopivat yhdelle tai kahdelle johtimelle suoraan kojeeseen. Valikoimasta löytyy myös alustallinen liitinmalli. Ensto Clampo Compact kompaktiriviliittimet ovat erinomainen ratkaisu asennuksissa, joissa normaali kytkentärima veisi liian paljon tilaa. Kompaktiriviliittimet soveltuvat kuparijohtimille ja ne voidaan asentaa DINkiskoon tai suoraan alustaansa. Ensto Clampo Ground sarjassa on kattava valikoima N ja PEliittimiä. Liittimien käyttöalue on laaja: jakokeskukset, säätö, ohjausja automaatiokeskukset, elektroniikkateollisuus sekä kone ja laitevalmistus. Ensto Compact sarjassa on täydellinen valikoima kytkimiä, joiden nimellisvirrat ovat A. Hyvin suunnitellut vääntökytkimet ovat pienikokoisia. Tuotesarja perustuu pieneen (16 63 A) ja keskisuureen ( A) runkokokoon.

21 21 Liitinsetit Ensto Clampo Ensto Clampo liitinsetit lyhyesti: Ratkaisevat yleisimmät johtimien liittämis, jatkamisja haaroitustarpeet Pakattu käteviin myymäläpakkauksiin Säästävät aikaa ja vaivaa, sillä setit löytyvät helposti ja nopeasti yhden tuotekoodin avulla Saatavilla Ensto Clampo Pro yleisliittimille, Ensto Clampo Apparatus kojeliittimille, Ensto Clampo Compact kompaktiriviliittimille ja Ensto Clampo Ground jousiliittimille. KE61SET sisältää Ensto Clampo Pro yleisliittimiä. KE12.20T sisältää Ensto Clampo Apparatus kojenapaliittimiä. KE53.2. sisältää Ensto Clampo Apparatus kojeliittimiä. KNN1.35T sisältää Ensto Clampo Ground jousiliittimiä. Poikkipinta (mm²) Tuotekoodi SSTLnro Kuvaus Ensto Clampo Pro yleisliittimet KE61SET Asennussarja, KE KE KE61.3 KE61T Yleisliitin, harmaa, 3 kpl:n pussi Cu 2,5 50, Al 6 50 KE61.03T Yleisliitin, harmaa, 3napainen, 2 kpl:n pussi KE61.2T Yleisliitin, sininen, 3 kpl:n pussi KE61.3T Yleisliitin, keltavihreä, 3 kpl:n pussi KE62SET Asennussarja, 3 x KE62 + KE KE62.3 Cu/Al KE62T Yleisliitin, harmaa, 3 kpl:n pussi KE62.2T Yleisliitin, sininen, 3 kpl:n pussi KE62.3T Yleisliitin, keltavihreä, 3 kpl:n pussi KE66T Yleishaaroitusliitin, harmaa, 3 kpl:n pussi Cu 2,5 50, KE66.2T Yleishaaroitusliitin, sininen, 3 kpl:n pussi Al 6 50 KE66.3T Yleishaaroitusliitin, keltavihreä, 3 kpl:n pussi Ensto Clampo Apparatus kojeliittimet KE12.12T Al siirtymäliitin johdonsuojakatkaisijalle, 3 kpl:n pussi Cu 2,5 50, Al 6 50 KE12.20T Al siirtymäliitin KSM ja KSR/KST kytkimelle, 3 kpl:n pussi Cu/Al KE52.2T Kojeliitin, 3 kpl:n pussi ruuvisetteineen Cu/Al KE53.2T Kojeliitin, 3 kpl:n pussi ruuvisetteineen Cu/Al KE54.2T Kojeliitin, 3 kpl:n pussi ruuvisetteineen Cu/Al 2 x (16 95) KE56.1T Kojeliitin, 3 kpl:n pussi Ensto Clampo Compact kompaktiriviliittimet Cu 6 KR8121T napainen kompaktiriviliitin, 3 kpl:n pussi Ensto Clampo Ground jousiliittimet Cu 1 x 35 mm² + 3 x 16 mm² + 2 x (10 x 2,5 mm²) Cu 2 x (10 x 2,5 mm²) KNN20T Setti DIN 35 sovittein, syöttöosa ja Nkisko KNP20T Setti DIN 35 sovittein, syöttöosa ja PEkisko KNF20T Setti DIN 35 sovittein, syöttöosa ja haaroitusliitin KNN1.35T Nkisko, 35 mm DINkiskolle, 3 kpl:n pussi KNP1.35T PEkisko, 35 mm DINkiskolle, 3 kpl:n pussi KNF1.35T Haaroitusliitin, 35 mm DINkiskolle, 3 kpl:n pussi KRL8T Päätypidin 15 ja 35 mm DINkiskoille, 10 kpl:n pussi KNL3T PEkiskon maadoitusosa 35 mm DINkiskoon, 10 kpl:n pussi

22 22 Tekniset tiedot Kotelosarja Cubo S Cubo D Cubo O Cubo C Materiaali PC ABS PC ABS PC ABS PC Aihiovaihtoehdot Sileät sivut, metriset ja Pkaihiot Sileät sivut Sileät sivut Sileät sivut Sileät sivut, metriset aihiot Sileät sivut Laippaaihiot Minimikoko 75 x 125 x x 55 x x 200 x x 200 x 132 Maksimikoko 175 x 250 x x 300 x x 600 x x 600 x 185 Kotelointiluokka IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 Iskunkesto IK 08 (25 C C) IK 07 (+35 C)/ IK 06 (25 C) IK 08 (25 C C) IK 07 (+35 C)/ IK 06 (25 C) IK 08 (25 C C) IK 08 (+35 C)/ IK 07 (25 C) IK 08 (25 C C) Ympäristöluokitus (UL) 4, 4X, 6, 12, 13 N/A 4, 4X, 6, 12, 13 N/A 4, 4X, 12, 13 N/A 4, 4X, 12, 13 Jatkuva käyttölämpötila 40 C +80 C 40 C +60 C 40 C +80 C 40 C +60 C 40 C +80 C 40 C +60 C 40 C +80 C Paloluokka UL 746C 5V UL 94 HB UL 746C 5V UL 94 HB UL 746C 5V UL 94 HB UL 746C 5V Kotelosarja Cubo W Cubo P Cubo G Cubo R Cubo M Materiaali PC PC PC PC ABS GRP Aihiovaihtoehdot Sileät sivut Täysin avoimet Metriset Sileät sivut, Sileät sivut Sileät sivut sivut aihiot Pk, metriset, ja laippaaihiot Minimikoko 200 x 200 x x 300 x x 93 x x 125 x x 80 x 55,5 Maksimikoko 400 x 600 x x 600 x x 93 x x 600 x x 405 x 121 Kotelointiluokka IP 66, IP 67 IP 65 IP 66 IP 65 IP 65 IP 66 Iskunkesto IK 08 (25 C C) IK 08 (25 C C) IK 08 (25 C C) IK 08 (25 C C) IK 08 (+35 C)/IK 07 (25 C) 7 Nm Ympäristöluokitus (UL) 4, 4X, 12, 13 N/A N/A N/A N/A N/A Jatkuva käyttölämpötila 40 C +80 C N/A 50 C +120 C 40 C +80 C 40 C +60 C 40 C +110 C Paloluokka UL 746C 5V N/A UL 94 5VA N/A N/A N/A Kotelosarja Cubo E Cubo EO Cubo F Cubo H Materiaali SS PPMS PPMS SS PPMS AL Aihiovaihtoehdot Sileät sivut Laippaaukot Laippa Sileät sivut Sileät sivut, Sileät sivut aihiot laippaaukot Minimikoko 200 x 300 x x 240 x x 150 x x 45 x 30 Maksimikoko 1000 x 1200 x x 960 x x 400 x x 404 x 181 Kotelointiluokka IP 66 IP 66 IP 66 IP 66 IP 66 IP 66 Iskunkesto IK 09 (25 C C) IK 09 (25 C C) IK 09 (25 C C) IK 09 (25 C C) IK 09 (25 C C)* 7 Nm Ympäristöluokitus (UL) N/A N/A N/A N/A N/A N/A Jatkuva käyttölämpötila N/A N/A N/A N/A N/A 40 C +110 C Paloluokka N/A N/A N/A N/A N/A N/A N/A = Tieto ei ole saatavilla * ikkunalliset mallit IK 07 (5 C C) Sertifikaatit Ensto Cubo sarja S D O C W P G R M E EO F H Materiaali PC ABS PC ABS PC ABS PC PC PC PC PC ABS GRP SS PPMS PPMS SS PPMS AL SGS Fimko EN X X X X X X X X X X X X X X X X SGS Fimko EN X UL X X X X X cul X X X X X GOST R X X X X X X X X X X X X X X X Germanischer Lloyd X X X X X X X X Materiaali: PC = polykarbonaatti ABS = akryylinitriilibutadieenistyreeni GRP = lasikuituvahvisteinen polyesteri AL = alumiini SS = ruostumaton teräs, AISI 304 PPMS = polyesterimaalattu teräs Sertifikaatit: UL = Underwriters Laboratories, File # E (Yhdysvallat) cul = Underwriters Laboratories, File # E (Kanada) GOST R = Venäjä, yleinen sertifikaatti Germanischer Lloyd = Saksa, luokka A. Alusrekisteri
