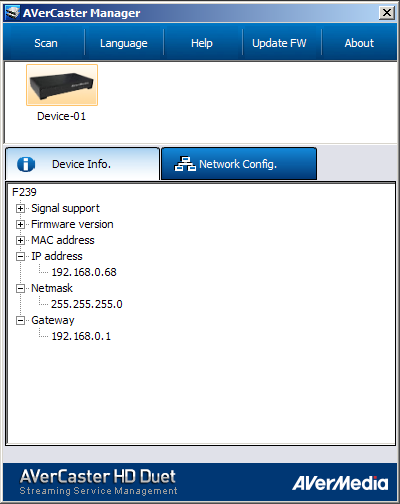

1 AverCaster HD Duet pikaopas 1. aivan ensimmäiseksi kytke AVerCaster Duet (LAN1 tai LAN2) lähiverkon kytkimeen (esim. GigEswitch, jossa on IGMP-tuki multicastingia varten) 2. liitä haluamasi ohjelmalähde laitteen HDMI tai komponenttivideoliitäntään. Lopuksi kytke laitteen virta. 3. asenna mukana tulleelta CD-ROM-levyltä tai valmistajan web-sivuilta AVerCaster Manager ohjelmisto. Käynnistä AVerCaster Manager ohjelma. 4. lataa itsellesi ensin Help-valikosta User Manual täydellinen käyttöohje (englanniksi). 5. paina Scan-painiketta, jolloin ohjelma pyrkii automaattisesti tunnistamaan Duet-laitteen lähiverkosta. 6. suosittelemme, että käytät Internet Explorer selainta streaming-järjestelmän konfigurointiin. 7. kun AVerCaster Manager on löytänyt laitteen verkosta, sen kuvake ilmestyy ohjelman ylempään ikkunaan. 8. alempaan ikkunaan ilmestyy valikko, jossa on kaikki laitteen tiedot, mm. IP-address (IP-osoite), joka on myös avauslinkki. 9. painamalla + merkkiä saat laitteen IP-osoitteen näkyviin, samalla tavalla näet myös aliverkon peitteen, ym. 10. merkitse IP-osoite muistiin. Klikkaa ruudussa näkyvää IP-osoitetta, niin AVerCaster Manager avaa Duetin web-pohjaisen hallintasivun oletusselaimeen. Ellei IE ole oletusselain voit syöttää siihen IP-osoitteen manuaalisesti (IE varmistaa, että esikatseluikkunassa näkyy käynnissä oleva streami. Esim. Firefox tai Chrome ei välttämättä pysty tähän.)

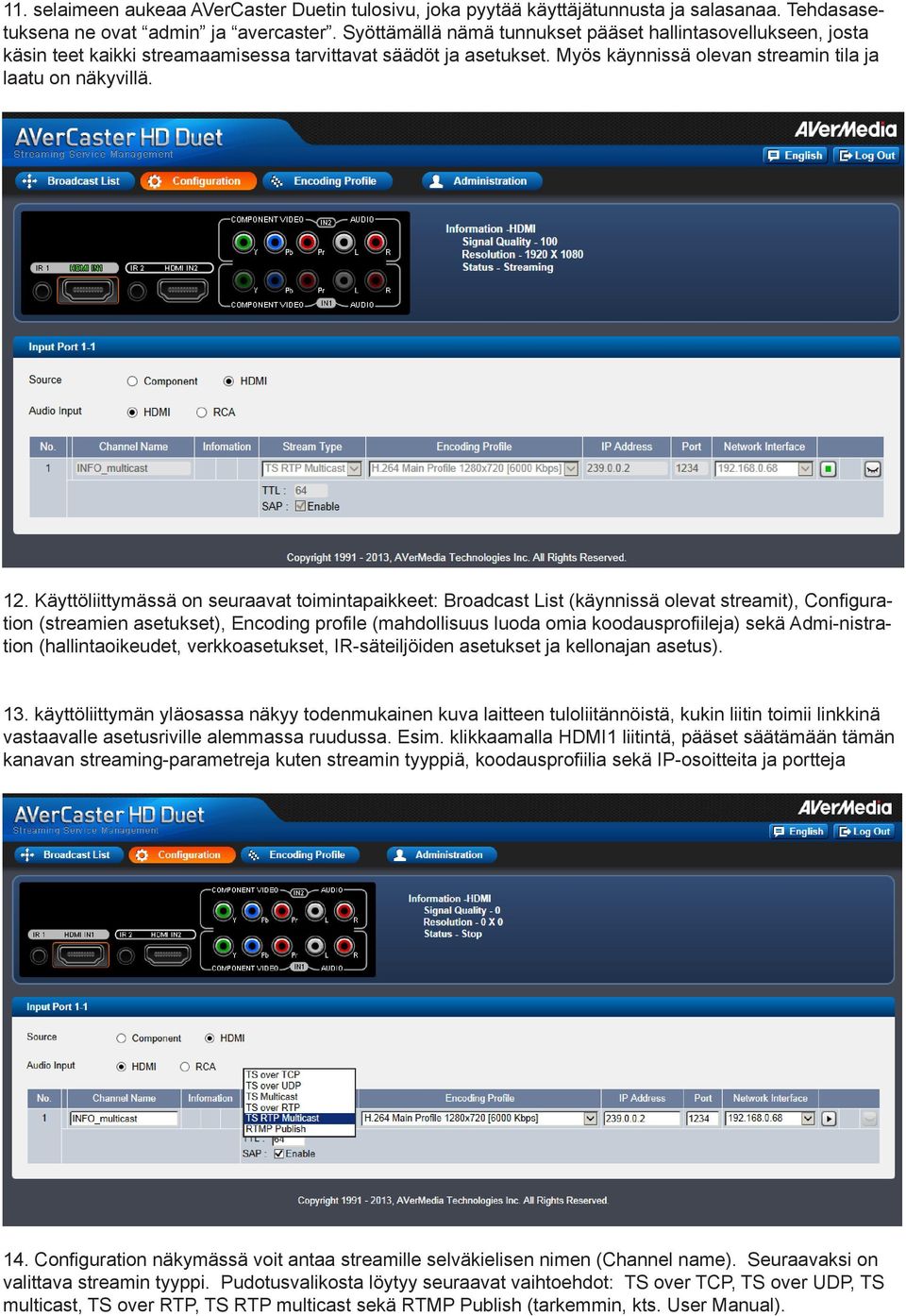

2 11. selaimeen aukeaa AVerCaster Duetin tulosivu, joka pyytää käyttäjätunnusta ja salasanaa. Tehdasasetuksena ne ovat admin ja avercaster. Syöttämällä nämä tunnukset pääset hallintasovellukseen, josta käsin teet kaikki streamaamisessa tarvittavat säädöt ja asetukset. Myös käynnissä olevan streamin tila ja laatu on näkyvillä. 12. Käyttöliittymässä on seuraavat toimintapaikkeet: Broadcast List (käynnissä olevat streamit), Configuration (streamien asetukset), Encoding profile (mahdollisuus luoda omia koodausprofiileja) sekä Admi-nistration (hallintaoikeudet, verkkoasetukset, IR-säteiljöiden asetukset ja kellonajan asetus). 13. käyttöliittymän yläosassa näkyy todenmukainen kuva laitteen tuloliitännöistä, kukin liitin toimii linkkinä vastaavalle asetusriville alemmassa ruudussa. Esim. klikkaamalla HDMI1 liitintä, pääset säätämään tämän kanavan streaming-parametreja kuten streamin tyyppiä, koodausprofiilia sekä IP-osoitteita ja portteja 14. Configuration näkymässä voit antaa streamille selväkielisen nimen (Channel name). Seuraavaksi on valittava streamin tyyppi. Pudotusvalikosta löytyy seuraavat vaihtoehdot: TS over TCP, TS over UDP, TS multicast, TS over RTP, TS RTP multicast sekä RTMP Publish (tarkemmin, kts. User Manual).

3 TS over TCP on korkealaatuinen unicast-streami, joka pystyy palvelemaan max. 5 katselija-asiakasta. TS multicast ja TS RTP multicast edustavat nimensä mukaisesti multicast streamia, jonka katselijamäärää lähiverkossa ei ole rajoitettu. Kokeilemalla on helppo löytää sopiva vaihtoehto. 15. kun streamin tyyppi on valittu, on seraavaksi määriteltävä sille enkoodausprofiili. Encoding Profile pudo-tusvalikossa näitä on valmiina useita erilaisia, halutun resoluution ja siirtonopeuden mukaan. Kaikille on yhteistä kuitenkin tehokas ja korkealuokkainen H.264-videopakkaustapa. Jos haluat käyttää jotain muuta koodausprofiilia, voit määritellä sellaisen Encoding Profile näkymässä (Encoding Profile painike). Sisällöntuotannossa kannattaa ottaa huomioon valittu koodausprofiili (pikselikoko ja kuvasuhde), jottei katselija-asiakkaan tarvitse tehdä enää korjausasetuksia VLC-katseluohjelmassa. Toisaalta voit valita profiilin, joka sopii parhaiten olemassaolevalle materiaalille. Kun kuvalähteenä on HD-kameranauhuri voit asettaa kuvasuhteen ja kaappausresoluution sopivaksi. Kaikki tämä parantaa vastaanotetun videon tai elävän kamerakuvan katseltavuutta. 16. Ennenkuin streami on valmis julkaistavaksi täytyy sille vielä asettaa IP-osoite ja porttinumero. Multicast-lähetyksen kyseessä ollen streamin IP-osoite täytyy asettaa välille (suositus). Jos valittu IP-osoite on tämän alueen ulkopuolella, ohjelma ilmoittaa virheestä. Unicast-lähetyksessä IPosoite on laitteen verkko-osoite. Porttinumeron valinta on vapaampi, esim on helppo muistaa. 17. kun kaikki asetukset on tehty, streami voidaan käynnistää oikealla reunalla olevasta nuolipainikkeesta. Streamin käynnistyttyä nuolipainike muuttuu pysäytyspainikkeeksi ja äärimmäisenä oikealla aktivoituu esikatseluikkunan avaava, silmäsymbolilla varustettu valintapainike. Esikatseluikkuna on käytettävissä multicast-streamien yhteydessä. Unicast-streamit eivät näy tässä ikkunassa, vaan ne on avattava VLC-katselu-ohjelmalla. VLC on ladattavissa veloituksetta osoitteesta

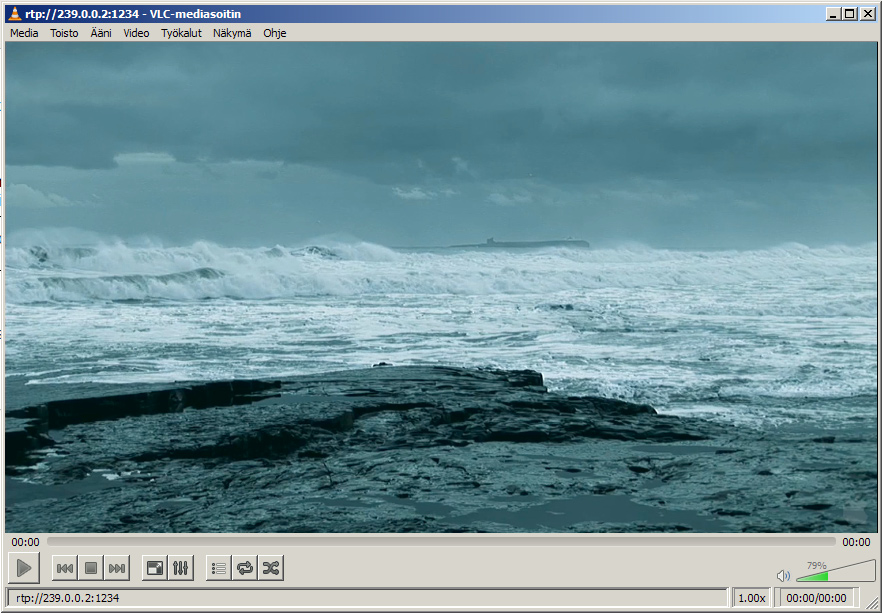

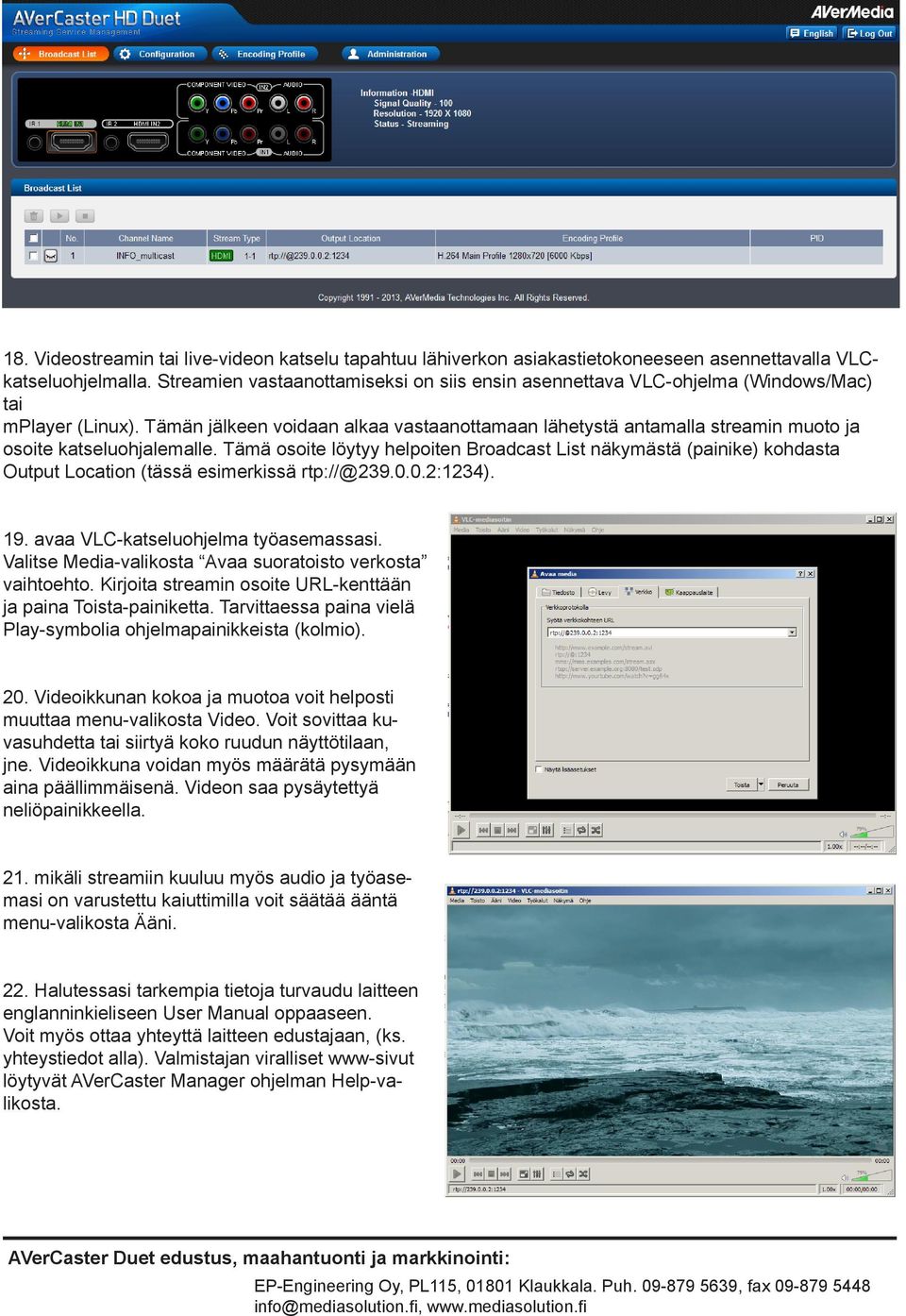

4 18. Videostreamin tai live-videon katselu tapahtuu lähiverkon asiakastietokoneeseen asennettavalla VLCkatseluohjelmalla. Streamien vastaanottamiseksi on siis ensin asennettava VLC-ohjelma (Windows/Mac) tai mplayer (Linux). Tämän jälkeen voidaan alkaa vastaanottamaan lähetystä antamalla streamin muoto ja osoite katseluohjalemalle. Tämä osoite löytyy helpoiten Broadcast List näkymästä (painike) kohdasta Output Location (tässä esimerkissä 19. avaa VLC-katseluohjelma työasemassasi. Valitse Media-valikosta Avaa suoratoisto verkosta vaihtoehto. Kirjoita streamin osoite URL-kenttään ja paina Toista-painiketta. Tarvittaessa paina vielä Play-symbolia ohjelmapainikkeista (kolmio). 20. Videoikkunan kokoa ja muotoa voit helposti muuttaa menu-valikosta Video. Voit sovittaa kuvasuhdetta tai siirtyä koko ruudun näyttötilaan, jne. Videoikkuna voidan myös määrätä pysymään aina päällimmäisenä. Videon saa pysäytettyä neliöpainikkeella. 21. mikäli streamiin kuuluu myös audio ja työasemasi on varustettu kaiuttimilla voit säätää ääntä menu-valikosta Ääni. 22. Halutessasi tarkempia tietoja turvaudu laitteen englanninkieliseen User Manual oppaaseen. Voit myös ottaa yhteyttä laitteen edustajaan, (ks. yhteystiedot alla). Valmistajan viralliset www-sivut löytyvät AVerCaster Manager ohjelman Help-valikosta. AVerCaster Duet edustus, maahantuonti ja markkinointi: EP-Engineering Oy, PL115, Klaukkala. Puh , fax

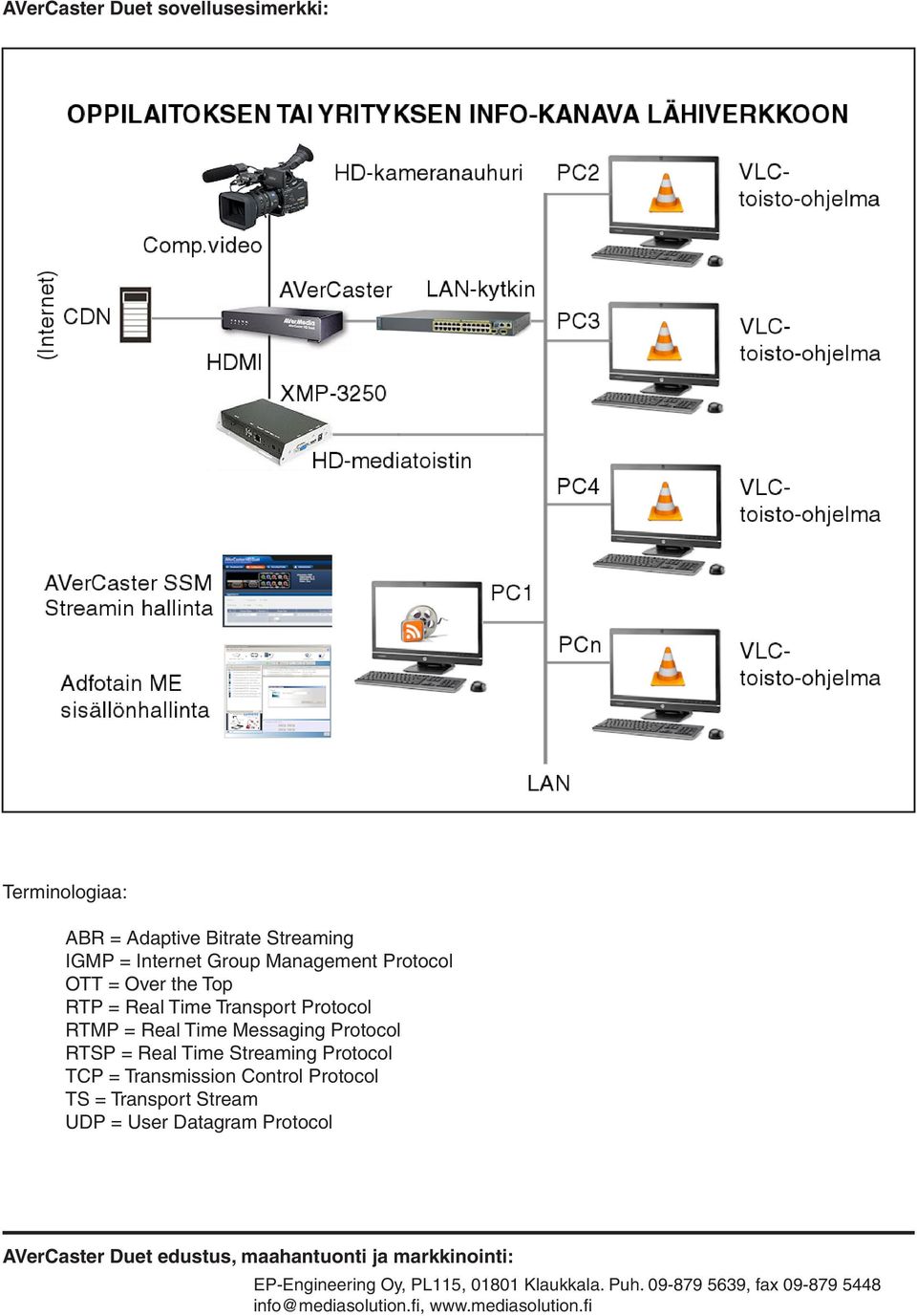

5 AVerCaster Duet sovellusesimerkki: Terminologiaa: ABR = Adaptive Bitrate Streaming IGMP = Internet Group Management Protocol OTT = Over the Top RTP = Real Time Transport Protocol RTMP = Real Time Messaging Protocol RTSP = Real Time Streaming Protocol TCP = Transmission Control Protocol TS = Transport Stream UDP = User Datagram Protocol AVerCaster Duet edustus, maahantuonti ja markkinointi: EP-Engineering Oy, PL115, Klaukkala. Puh , fax info@mediasolution.fi,
