1 SIMPLY CLEVER Navigointijärjestelmä Amundsen+ Käyttöohjekirja

2 Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien tietojen löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo ja hakemisto käyttöohjekirjan lopussa auttavat löytämään halutut tiedot. VAROITUS Varoitus-ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Huomautus Tavallinen Ohje antaa tärkeitä tietoja auton käytöstä. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Yksiköt Arvot ilmoitetaan metrijärjestelmässä. Merkkien selitys Ilmoittaa kappaleen loppua. Ilmoittaa kappaleen jatkumista seuraavalle sivulle. Ilmoittaa tilanteita, joiden yhteydessä auto on pysäytettävä mahdollisimman pian. Ilmoittaa rekisteröityä tavaramerkkiä. Esimerkkikuvauksia käyttöohjeissa esitetyille tiedoille Paina näppäintä SETUP Sound. Tämä tarkoittaa, että on ensin painettava näppäintä SETUP ja sen jälkeen valittava laitteen näytöltä Sound. Symboli tarkoittaa seuraavaa toimenpidettä. Valikon, käytettävissä olevien valikoiden, valikkokohtien tai toimintojen esimerkki. xyz - ensimmäinen valikkotaso xyz - toinen valikkotaso xyz - toinen valikkotaso xyz - ensimmäinen valikkotaso Ohjeet HUOMIO Tärkeimmät ohjeet ovat tunnistettavissa HUOMIO-otsikosta. Nämä HUOMIOohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta.

3 Sisällysluettelo Yleisiä ohjeita Käyttöohjekirja 2 Tärkeitä ohjeita 2 Perusasetukset Järjestelmä- ja ääniasetukset 7 RADIOKÄYTTÖ Päävalikko RADIO 8 Radiokäytön asetukset 8 Digitaalinen radiolähetys DAB 9 Liikenneradio TP 9 MEDIAKÄYTTÖ Päävalikko MEDIA 10 MEDIA-käytön asetukset 10 Äänentoistovalinnat 10 Ohjeellista tietoa CD-käyttöön 11 SD-muistikortti 11 Ulkoiset lähteet 12 Medialähteiden ja äänitiedostojen vaatimukset 13 Puhelinkeskustelu ja toiminnot puhelun aikana 15 Puhelinkäytön asetukset 16 NAV-käyttö (Navigointi) Johdattelevaa tietoa 17 Navigointitiedot ja SD-muistikortti 17 Navigoinnin päävalikko 18 Asetukset navigointikäytöllä (NAV) 19 Määränpäät 19 Opastus määränpäähän 21 TMC-käyttö TMC-liikennetiedotteiden näyttö 23 Liikennetiedotteiden TP ja TMCliikennetiedotteiden asetukset 23 Optisten pysäköintiohjausavustusjärjestelm än näyttö Optisen pysäköintijärjestelmän (OPS) näyttö 24 Peruutuskameran näyttö 24 Aakkosellinen hakemisto Puhelinkäyttö Matkapuhelimen tai Bluetooth -laitteen liittäminen radionavigointijärjestelmään 14 Päävalikko PHONE 14 Sisällysluettelo 1

4 Yleisiä ohjeita Käyttöohjekirja Lue nämä Amudsen+-navigointijärjestelmän (jäljempänä "radionavigointijärjestelmä") käyttöohjeet huolellisesti, sillä tässä esitetyt toimet ovat edellytys sen asianmukaiselle käytölle. Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Näin ollen sinun autossasi ei ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Autosi varustetaso perustuu tekemääsi kauppasopimukseen. Lisätietoja saat ŠKODA-merkkiliikkeestä 1), josta olet ostanut auton. Huomaa, että nämä ohjeet täydentävät auton käyttöohjeessa annettuja tietoja. Siksi näitä ohjeita voidaan käyttää vain auton varsinaisen käyttöohjekirjan yhteydessä. Tässä käyttöohjeessa esitettyjen toimintojen perusteellinen kuvaus on auton käyttöohjeessa. Käänny laitettasi koskevien mahdollisten kysymysten osalta ŠKODA-merkkiliikkeen puoleen. Kuvat voivat poiketa laitteestasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi tiedoksi. Tärkeitä ohjeita Turvallisuusohjeet HUOMIO Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa auton käytöstä. Käytä laitetta siten, että auto on koko ajan hallinnassasi onnettomuusvaara! Säädä äänenvoimakkuus niin, että voit kuulla etuajo-oikeutettujen autojen, kuten poliisi-, pelastus- ja paloautojen, äänisignaalin. Liiian kovalle säädetty äänenvoimakkuus voi aiheuttaa kuulovammoja! Näytön puhdistus VAROITUS Älä käytä liuottimia, kuten bensiiniä tai tärpättiä, sillä ne vahingoittavat näyttöruudun pintaa. Käsittele kuvaruutua varoen. Sormen painallus tai kosketus terävällä esineellä voi saada aikaan painumia tai naarmuja. Huomautus Näyttöruudun voi puhdistaa sormenjäljistä hienolla liinalla (ja tarpeen mukaan alkoholin avulla). Signaalin vastaanotto Pysäköintihalleissa, tunneleissa, kerrostaloalueilla tai mäkisessä maastossa radio- ja GPS-signaalin vastaanotto voi häiriintyä niin paljon, että kuuluvuuteen tulee täydellisiä katkoksia. Käytä laitetta ajon aikana vain, kun se muu liikenne huomioon ottaen on turvallista. 1) Käsitteiden selitykset» Käyttöohje, kappale Johdanto. 2 Yleisiä ohjeita

5 Murtosuojaus Radionavigointijärjestelmän varkaudenestokoodi estää laitteen käyttöönoton, kun virransyöttö on katkennut esim. auton korjauksen yhteydessä tai varkauden takia. Koodin syöttäminen on tarpeellista, kun akkukaapeli on irrotettu, radionavigointijärjestelmä on irroitettu sähköjärjestelmästä tai sulake on palanut. Voit pyytää koodin vain online -yhteyden kautta ŠKODA-huollosta. Siten taataan erittäin tehokas varkaussuoja. Käänny merkkihuollon 1) puoleen. Koodin syöttö Jos laitteen käynnistämisen jälkeen näyttöön tulee näppäimistö ja kehotus syöttää koodi, on navigaattori lukittava syöttämällä nelinumeroinen koodi. Anna nelinumeroinen koodi toimintonäppäinten 0-9 avulla. Numerot näkyvät syöttörivillä. Nelinumeroisen sarjan syöttämisen jälkeen numeronäppäimistö vaihtuu harmaaksi (aktivointi poistuu). Numeroita ei voi syöttää enempää. Kun haluat poistaa syöttörivillä olevat numerot oikealta vasemmalle, paina toimintonäppäintä Poista. Kun syöttörivillä näytetään oikeaa koodia, paina toimintonäppäintä OK. Väärä koodinumero Jos olet vahvistanut koodia syöttäessäsi väärän koodin, voit syöttää koodin uudestaan kaksi kertaa. Yritysten lukumäärän näet näytön alarivillä. Jos syötät koodin vielä kolmannen kerran väärin, laite lukkiutuu noin tunniksi. Turvakoodi voidaan syöttää uudelleen vasta tunnin kuluttua siitä, kun laite ja sytytysvirta on kytketty päälle. Jos teet taas kolme epäonnistunutta yritystä, radionavigointijärjestelmä lukkiutuu jälleen tunniksi. Näyttö näyttöruudulla Laitteen näytöllä näytetään esimerkiksi Climatronicin tietoja, pysäköintitutkan aktivoimisen yhteydessä etäisyyttä esteeseen sekä muita vastaavia tietoja. Yksilöinti Autoasi varten voi olla enintään neljä avainta. Radionavigointijärjestelmän yksittäiset asetukset perustuvat aina kullakin hetkellä käytettävään auton avaimeen. Sen mukaan radionavigointijärjestelmään voidaan tallentaa enintään neljä erilaista asetussarjaa. Kun avainta käytetään ensimmäisen kerran, radionavigointijärjestelmän tehdasasetukset ovat voimassa. Huomautus Koodi tallennetaan normaalisti mittariston muistiin. Tarvittaessa uusintakoodaus tapahtuu sieltä automaattisesti (Komfort-uusintakoodaus). Koodin käsinsyöttö uudelleen ei siten yleensä ole tarpeen. 1) Käsitteiden selitykset» Käyttöohje, kappale Johdanto. Yleisiä ohjeita 3

6 Laitteen esittely AUX-liitäntä - ulkoisen äänilähteen liitäntä 12 Valikkonuppi Jonkin toiminnon tai alavalikon valinta, asetetun arvon vahvistaminen (painamalla) Siirtyminen toimintojen tai alavalikkojen välillä, arvon asetus (kiertämällä) SD-muistikorttipaikka 11 Toimintonäppäimet - toiminto riippuu asiayhteydestä Laitteen kytkentä päälle ja pois Laite kytketään päälle ja pois näppäimellä 1. Laitteen päällekytkennän yhdessä järjestelmä toistaa sammuttamisen yhteydessä aktiivisena ollutta äänilähdettä. Kun laite on päällä ja otat virta-avaimen pois virtalukosta, laite kytkeytyy automaattisesti pois päältä. Jos auto on varustettu KESSY-järjestelmällä, laite kytkeytyy automaattisesti pois päältä moottorin sammuttamisen ja oven avaamisen jälkeen. Jos avaat ensin oven ja sammutat sen jälkeen moottorin, laite kytkeytyy pois päältä vasta, kun auto lukitaan Kuva 1 Yleiskuva - Säätönuppi laitteen päälle- ja poiskytkentää varten (painamalla) äänenvoimakkuuden säätö (pyöräyttämällä) 4 RADIO - radiokäyttö 8 MEDIA - mediakäyttö 10 PHONE - puhelinkäyttö 14 NAV - navigointikäyttö 17 TMC - TMC-liikennetiedotusten näyttö 23 SETUP - yksittäisten käyttötapojen asetukset 7 ja - näppäimet eteen- ja taaksepäin siirtymistä varten CD-levy 11 Display 5 - CD-levyn poisto 11 - käyttötavasta riippuvat lisätiedot ja toiminnot - paluu edeltävään valikkokohtaan Jos auton sytytysvirta on katkaistuna, radiosta katkeaa virta automaattisesti noin tunnin kuluttua (akun säästämiseksi). Äänenvoimakkuuden säätäminen Kun haluat lisätä äänenvoimakkuutta, kierrä nuppia 1 oikealle. Kun haluat vähentää äänenvoimakkuutta, kierrä nuppia 1 vasemmalle. Äänenvoimakkuuden muutos näkyy laitteen näytöllä. Jos äänenvoimakkuus säädetään nollaan, kaikki kaiuttimet mykistyvät ja näytölle tulee symboli. VAROITUS Liiian kovalle säädetty äänenvoimakkuus voi aiheuttaa kuulovammoja! 4 Yleisiä ohjeita

7 Näytönohjaus Kuva 2 Näytön käyttösäätimien yleiskuvaus E Valintaruutu Joitakin toimintoja voi vain kytkeä päälle tai pois. Tämäntyyppisen toiminnon nimen edessä on niin sanottu valintaruutu. - Toiminto on käytössä. - Toiminto on pois käytöstä. Ottaaksesi toiminnon käyttöön tai poistaaksesi sen käytöstä paina yhden kerran lyhyesti vastaavaa toimintonäppäintä. F Vaihtuvat toimintonäppäimet Näppäimen toiminto riippuu asiayhteydestä. Kulloinkin esillä oleva toiminto voidaan valita painamalla vastaavaa toimintonäpppäintä F (tai näppäimellä 17 ). Laitteessa on kosketusnäyttö (Touchscreen). Näytön värikehystetyt alueet ovat kulloinkin aktiivisia ja voidaan valita koskettamalla näyttöön tai painamalla vastaavaa näppäintä 17» Sivu 4, Laitteen esittely. Joitakin navigointijärjestelmän toimintoja voidaan käyttää monitoimiohjauspyörän avulla, katso auton käyttöohjekirja. A Luistisäädin Luistisäätimen A painallus ja siirtäminen alas- tai ylöspäin (tai säätönupin 15 kierto) mahdollistaa siirtymisen esillä olevan valikon sisällä. B Siirtyminen seuraavaan valikkotasoon Siirtyminen seuraavaan valikkotasoon tapahtuu painamalla näppäintä B. Takaisin edelliselle valikkotasolle palataan näppäimellä 13. C Arvon asettaminen Uusi näyttöruutu avataan painamalla näppäintä C, mikä mahdollistaa esim. halutun äänenkorkeuden arvon säätämisen valikkonuppia 15 kiertämällä. D Ponnahdusikkuna Toimintonäppäimen D painalluksella avautuu niin sanottu ponnahdusikkuna lisävalikkokohteilla. Paina lyhyesti jotakin esille tulevaa valikkokohdetta. Ponnahdusikkuna sulkeutuu ja valittu valikkokohde näkyy toimintonäppäimen kohdalla. Jos et valitse mitään esillä olevaa valikkokohdetta, ponnahdusikkuna poistuu noin 5 sekunnin kuluttua. Tämän toimintonäppäimen painalluksen jälkeen DAB-asemien luetteloon ilmestyy DAB-ryhmä» Sivu 9, Digitaalinen radiolähetys DAB. Syöttöruutu näppäimistöllä Kuva 3 Esimerkki näppäimstöllä varustetusta syöttöruudusta Näppäimistöllä varustettu syöttöruutu ilmestyy esim. uuden kohteen syöttämisen tai erikoiskohteen tai puhelinnumeron etsimisen yhteydessä. Kun painat toimintonäppäintä ja syöttöruudun näppäimistön merkkiä, tämä merkki ilmestyy näytön yläosassa olevalle syöttöriville. Voit myös poistaa tai muuttaa syöttörivin merkkijonon tai lisätä syöttöriville erikoismerkkejä. Merkkien valikoima riippuu asiayhteydestä. Sisäänsyöttömahdollisuudet: - Vaihtaa isojen ja pienten kirjainten tai lukuarvojen ja erikoismerkkien välillä (asiayhteydestä riippuva) áü - näyttää valitun kielen erikoismerkit - vaihtaa kyrillisiin kirjaimiin Yleisiä ohjeita 5

8 ABC - vaihtaa latinalaisiin kirjaimiin - vaihtaa numeroiden ja erikoismerkkien syöttöruutuun A..Z - vaihtaa kirjainten syöttöruutuun - välilyönti - kursorin siirto sisäänsyöttörivillä vasemmalle tai oikealle Delete - poistaa syöttörivin merkkejä oikealta vasemmalle kursorin kohdasta alkaen. Kirjaimiin liitettävien erikoismerkkien käyttö Sisäänsyöttörivillä on muutamia merkkejä, jotka on merkitty symbolilla. Näin merkityn kirjaimen pitkä painallus antaa mahdollisuuden valita kielestä riippuvia erikoismerkkejä. Vaihtuvat toimintonäppäimet Vaihtuvilla toimintonäppäimillä F on syöttöruudussa seuraavat toiminnot (asiayhteydestä riippuen): Delete - poistaa sisäänsyöttörivillä olevan merkin OK - sisäänsyöttöriville kirjoitetun tekstin vahvistus List/OK - valintaluettelon avaus, esim. valtiot, paikkakunnat, jne. 6 Yleisiä ohjeita

9 Perusasetukset Järjestelmä- ja ääniasetukset Järjestelmän asetukset Paina näppäintä SETUP System. Language - valikon kieli näyttöä ja puheohjeita varten Adaptive - valikon kielen automaattinen asetus riippuen informaationäytön asetuksesta tai halutun kielen suora valinta luettelosta Keypad layout - näppäimistö tekstin kirjoittamista varten ABC - näppäinten järjestely aakkosjärjestykseen QWERTZ - näppäinten järjestely QWERTZ-järjestelmän mukaan Air con. displays - Climatronic-yksikön näyttöpituuden asetus Screen - näyttöruudun asetus Brightness - näyttöruudun kirkkauden säätö Day/Night - vaihtaa päivä- ja yönäkymän välillä. Automaattiesitys perustuu himmennysvalon päälle- ja poiskytkentään. Confirmation tone - kosketusnäppäimen koskettamista ilmoittavan äänen päälle-/poiskytkentä Factory settings - laitteen palautus toimituksen yhteydessä voimassa olleeseen tilaan Remove SD card SD-kortin turvallinen poisto Clock display - kellonajan näyttö päälle tai pois radionavigointijärjestelmän ollessa pois toiminnasta Ääniasetukset Paina näppäintä SETUP Sound. Volume - äänenvoimakkuuden asetukset Max. switch-on volume - äänenvoimakkuuden asetus päällekytkennän yhteydessä Traffic program (TP) - liikenneradiotiedotusten (TP) äänenvoimakkuuden asetus Navigation volume - ajo-opastuksen äänenvoimakkuuden säätö PDW vol. reductn. - audiojärjestelmän äänenvoimakkuuden pienenemisen asetus pysäköintietäisyyden valvonnan ollessa toiminnassa GALA ajonopeuden mukaan muuttuva äänenvoimakkuus Treble - korkeiden äänien asetus Mid-range - keskiäänien asetus Bass - matalien äänien asetus Balance - äänenvoimakkuuden painopisteen asetus auton oikean ja vasemman puolen kaiuttimien välillä Fader - äänenvoimakkuuden painopisteen asetus auton etu- ja takakaiuttimien välillä EQ settings - radio-ohjelmatyypin valinta (keskusteluohjelmat, puheohjelmat, rock, klassinen, tanssi) Surround - tila-akustiikan asetus Perusasetukset 7

10 RADIOKÄYTTÖ Päävalikko RADIO Paina näppäintä RADIO. Toistuva RADIO -näppäimen painallus - taajuusalueen vaihto. Toimintonäppäin Extras Extras - antaa valittavaksi lisää toimintoja Presets - lähetysasemien muistinäppäinten 1-24 näytön kytkeminen päälle/ pois Manual - manuaalinen lähetysaseman haku valikkonuppia 15 kiertämällä Scan - kaikkien valitun taajuusalueen vastaanottokelpoisten lähetysasemien automaattinen toistaminen viiden sekunnin ajan peräjälkeen TP - liikenneradion kytkeminen päälle/pois» Sivu 9, Liikenneradio TP Toimintonäppäin Band Band - avaa taajuusalueiden luettelon DAB/List - avaa DAB-lähetysasemien luettelon» Sivu 9, Digitaalinen radiolähetys DAB Update - DAB-lähetysasemien luettelon päivitys Store - tallentaa nykyisen lähetysaseman halutun muistinäppäimen alle FM/List - avaa kaikkien vastaanottokelpoisten FM-lähetysasemien luettelon Store - tallentaa nykyisen lähetysaseman halutun muistinäppäimen alle AM - vaihtaa AM-taajuusalueelle, tosin lähetysasemien luettelo ei ole saatavissa Toimintonäppäimet 1-24 Tallennettujen lähetysasemien suoravalinta. Paina näppäintä 1-24 ja pidä painettuna, kunnes äänimerkki kuuluu, jolloin valittuna ollut lähetysasema tallentuu halutun muistinäppäimen alle. Lähetysaseman vaihto tai - riippuu nuolinäppäinten asetuksesta - tallennetun tai alueen kaikkien vastaanottokelpoisten lähetysasemien vaihto RDS-näytön asetus Paina näppäintä - RDS-radiotietopalvelun kytkeminen päälle/pois. RDS ( Radio Data System ) on järjestelmä, joka lähettää radiosignaalin mukana ohjelmatietoja ja muita lisäpalveluja. Samalla järjestelmä jäljittää kuunneltavaa asemaa taajuudesta riippumatta. Radiokäytön asetukset Paina näppäintä RADIO SETUP. Traffic programme (TP) ) - liikenneradion kytkentä päälle/pois Arrow buttons - lähetysaseman vaihtotoiminnon asetus radiokäytöllä nuolinäppäinten 8 avulla Station list - kaikkien vastaanottokelpoisten lähetysasemien vaihto valitun taajuusalueen sisällä Presets - tallennettujen lähetysasemien vaihto (näytölle tulee symboli ) RDS Regional - automaattisen RDS-pohjaisten lähetysasemien seurannan kytkeminen päälle/pois Adaptive - lähetysaseman automaattinen valinta kulloinkin parhaalla vastaanotolla Fixed - valittu alueellinen lähetysasema pidetään niin pitkään kuin mahdollista DAB settings - DAB-radiokäytön asetukset DAB announcement - DAB-tiedotusten kytkeminen päälle/pois DAB station tracking - DAB-tiedotusten kytkeminen päälle/pois Auto. DAB-FM switching - DAB-signaalin katoamisen yhteydessä tapahtuvan automaattisen FM-taajuusalueelle vaihdon kytkeminen päälle/pois Delete presets - tallennetun lähetysaseman poisto Single - yhden lähetysaseman poisto All - kaikkien tallennettujen lähetysasemien poisto Alternative freq. (AF) - kuunneltavan lähetysaseman vaihtoehtoisen taajuusalueen etsinnän kytkeminen päälle/pois Huomautus RDS (Radio Data System) lähettää ohjelmatunnuksia ja lisäpalveluja ja mahdollistaa siten automaattisen lähetysasemien seurannan. Kun RDS-radioaseman signaali on riittävä, näytössä on taajuuden sijasta aseman nimi. TMC (Traffic Message Channel) on digitaalinen radioasemien antama palvelu jatkuvasta liikennetiedotteiden radioinnista. DAB - Digital Audio Broadcasting tarkoittaa digitaalisten ääniradio-ohjelmien lähettämistä tiedonsiirtostandardien DAB, DAB+ tai DMB mukaisesti» Sivu 9, Digitaalinen radiolähetys DAB. 8 RADIOKÄYTTÖ

11 Digitaalinen radiolähetys DAB DAB - Digital Audio Broadcasting tarkoittaa digitaalisten ääniradio-ohjelmien lähettämistä tiedonsiirtostandardien DAB, DAB+ tai DMB mukaisesti. Se mahdollistaa useampien asemien tiedonsiirtoa niin sanottuna Ensemble-ryhmänä yhdellä taajuudella. Lisäksi se mahdollistaa lisätietojen ja informaation (esim. uutisten, urheilun, säätietojen, varoitusten jne.) siirtämisen. Alueilla, jossa DAB-syöttöä ei ole saatavilla, DAB-radiokäytössä näytetään symbolia. DAB-lähetysasemien luettelo Paina näppäintä RADIO Band DAB/List. XYZ - DAB-lähetysasemien ryhmä XYZ - DAB-lähetysasema nimellä XYZ XYZ - XYZ-niminen DAB-lähetysasema, jonka vastaanotto ei ole sillä hetkellä mahdollista XYZ (FM) - XYZ-niminen DAB-lähetysasema, jonka vastaanotto on mahdollista vain FM-taajuusalueella DAB-ohjelmanseuranta Jos DAB-lähetysasema on useampien ryhmälähetysten osana, vastaanottosignaalin ollessa heikkolaatuinen etsitään sama lähetysasema toisesta lähetysryhmästä. Automaattinen vaihto DAB - FM DAB-vastaanottosignaalin ollessa heikkolaatuinen laite yrittää löytää kyseiselle DAB-lähetysasemalle vastaavan FM-lähetysaseman. Automaattisen vaihdon edellytyksenä on, että DAB- ja FM-lähetysasemat lähettävät yhtenevän lähetysasematunnuksen. Kun lähetysaseman ohjelmaa vastaanotetaan FM-taajuusalueen kautta, lähetysaseman nimen jäljessä on (FM). Kun vastaava DAB-lähetysasema on taas vastaanottokelpoinen, (FM) poistuu näytöltä. Jos DAB-lähetysaseman vastaanottosignaalin ollessa huono myöskään FM-taajuusaluetta ei löydy, radio mykistyy. Jos automaattista lähetysaseman vaihtoa ei haluta käyttää (esim. tunnelissa, kun häiriö on lyhytaikainen), tämä toiminto voidaan kytkeä pois toiminnasta» Sivu 8, Radiokäytön asetukset. Liikenneradio TP Teksti TP aseman nimen yhteydessä (esim. asemaluettelossa tai asemien tallennusluettelossa) osoittaa, että liikennetiedotteiden vastaanotto on kytketty päälle. Jos liikenneradio on valittuna, laite vastaanottaa liikennetiedotteita lähettävää asemaa kuunneltavasta asemasta riippumatta. Mediakäytöstä riippumatta taustalla etsitään aina automaattisesti vastaanottokelpoista liikennetiedotusten radioasemaa. Liikennetiedotteiden vastaanotto osoitetaan kirjaimin TP näytössä ylhäällä oikealla. Jos liikennetiedotteita lähettäviä asemia ei ole tai ei voida vastaanottaa esim. jonkin yleisen häiriön vuoksi, kirjainten TP sijasta näytössä on No TP (Ei TP). RADIOKÄYTTÖ 9

12 MEDIAKÄYTTÖ Päävalikko MEDIA Paina näppäintä MEDIA. MEDIA-valikon valittavissa oleva äänilähteet CD - toistaa laitteessa olevan CD-levyn CD vaihtaa ulkoisessa CD-vaihtajassa olevan levyn SD-kortti vaihtaa laitteessa olevalle muistikortille AUX, MDI tai - ulkoiseen äänilähteeseen. Ulkoisen äänilähteen käyttö radion kautta on vain rajoitetusti mahdollista ja käyttömahdollisuus riippuu laitteen liitäntätavasta. Näppäimet äänilähteen käyttöä varten Kosketa - paluu kappaleen alkuun Kosketa kaksi kertaa lyhyesti - paluu edellisen kappaleen alkuun Pidä painettuna - paluu takaisin alkuun - pikakelaus taaksepäin Kosketa - siirto seuraavan kappaleen alkuun Pidä painettuna - pikakelaus eteenpäin Ajan tai kappaleen näytön asetus Paina näppäintä - vaihto kappaleen soittoajan näytön ja kappaleen tietojen näytön välillä. MEDIA-käytön asetukset Paina näppäintä MEDIA SETUP. Toimintonäppäimet asetusvalikolla - Media (Medien) Traffic programme (TP) ) - liikenneradion kytkentä päälle/pois Scan/mix/repeat inc. - kappaleen toiston kytkeminen päälle/pois käyttötiloissa Scan, Mix ja Repeat mukaan lukien alakansiot» Sivu 10, Äänentoistovalinnat AUX input level 1) ulkoisen äänilähteen sisääntulon äänenvoimakkuus AUX-multimedialiitännässä MDI volume 1) - sisääntulon äänenvoimakkuus MDI-multimedialiitäntään liitetyille laitteille ipod tai iphone tai MDI-multimedialiitäntään liitetylle AUX-äänilähteelle Bluetooth settings - Bluetooth -toiminnot asetukset» Sivu 16, Puhelinkäytön asetukset Activate AUX 2 input - ulkoisen äänilähteen AUX aktivointi MDI-menon kautta» Sivu 12, AUX- ja MDI-sisääntulo. BT volume 1) - ulkoisen Bluetooth -äänilähteen sisääntulon äänenvoimakkuus Äänentoistovalinnat Käytettävissä olevien audiolähteiden valikon avaus Paina näppäintä MEDIA ja valitse käytettävissä oleva äänilähde. Select - toistettavana olevan äänilähteen kappaleluettelon näyttö. Toistettava kappale näkyy korostettuna. Up - avaa järjestyksessä ylempänä oleva kansioon (toistuva painallus vaihtaa kantahakemistoon (juuri)) Play - valitun kappaleen toisto Toistotilat Paina näppäintä MEDIA Extras - muut toiminnot näytetään. Scan - kaikkia kuunneltavana olevan medialähteen kappaleita soitetaan 10 sekunnin ajan skannauskäytöllä Scan - paluu normaaliin toistotilaan Mix folder - kaikki esillä olevan kansion kappaleet soitetaan satunnaisessa järjestyksessä miksatun kansion käytöllä Mix folder - paluu normaaliin toistotilaan Mix all - kaikki esillä olevan äänilähteen kappaleet soitetaan satunnaisessa järjestyksessä kaiken miksauksen käytöllä Mix all - paluu normaaliin toistotilaan Repeat track - soitettava kappale toistetaan kappaleen toiston käytöllä Repeat trk. - paluu normaaliin toistotilaan Repeat folder - kaikki esillä olevan kansion kappaleet toistetaan kansion toiston käytöllä Repeat - paluu normaaliin toistotilaan 1) Tällä asetuksella äänentoiston äänenvoimakkuus mukautetaan muihin äänilähteisiin. 10 MEDIAKÄYTTÖ

13 Ohjeellista tietoa CD-käyttöön CD-levyn asetus Työnnä CD-levy asemaan 9 tekstipuoli ylöspäin, kunnes laite vetää levyn sisään. Toisto alkaa automaattisesti. CD:n poistaminen Paina - CD-levy työntyy ulos. Jos et ota asemasta ulos työnnettyä CD-levyä pois 10 sekunnin kuluessa, se vedetään turvallisuussyistä takaisin. CD-levyä ei voi lukea Jos laitat soittimeen CD-levyn, jota ei voi toistaa, avautuu ponnahdusikkuna ja ohjeteksti. Paina toimintonäppäintä OK ja CD-levy työntyy soittimesta ulos. HUOMIO CD-soitin on lasertuote. Tämä lasertuote on valmistushetkellä täyttänyt kaikki kansallisten/kansainvälisten standardien vaatimukset: DIN EN : ja DHHS-säännöt 21 CFR, alaluokka J, lasertuoteluokka 1. Lasertuoteluokan 1 lähettämä lasersäteily on niin heikkoa, ettei se aiheuta vaaraa käyttötarkoituksen mukaisessa käytössä. Tämä tuote on suunniteltu niin, että laitteen sisäosien lasersäteily on rajoitettua. Tämä ei kuitenkaan tarkoita sitä, ettei kotelon sisään asennettua laserlaitetta voida ilman koteloaan pitää korkeamman luokan lasertuotteena. Tästä syystä laitteen koteloa ei saa koskaan avata. VAROITUS Soitin toistaa vain audio-cd-levyä (CD-A) ja mp3-cd-levyjä. Älä koskaan laita DVD-levyä sisäiseen levyasemaan, koska se voi vahingoittua korjaamattomasti. Älä koskaan laita sisäiseen levyasemaan sellaista CD-levyä, jossa on merkintä Älä aseta levyasemaan ilman vetokehikkoa tai Eco Disc. Painettuasi näppäintä kestää muutaman sekunnin ajan, ennen kuin CD-levy tulee ulos. Tänä aikana CD-aseman peitelevy on auki. Odota, kunnes CD-levy on poistettu soittimesta ja työnnä uusi CD-levy soittimeen vasta sitten. Muuten laitteen levyasema saattaa vaurioitua. Likainen, mekaanisesti vaurioitunut, lukukelvoton tai väärin asetettu CD saattaa aiheuttaa toisto-ongelmia. Tästä syystä CD-levyä ei ehkä voi toistaa tai CD-levyn toisto saattaa hypätä. Tarkasta CD-levy ja laita se oikein laitteeseen. Jos ongelmat jatkuvat, kokeile toista CD-levyä ja tarvittaessa ota yhteys merkkiliikkeeseen. Jos laitteen lämpötila on liian korkea, CD-levyä ei oteta laitteeseen. Laite siirtyy soitinta edeltäneeseen käyttötilaan. Älä koskaan puhdista CD-levyn pintaa nesteillä, kuten bensiinillä, tinnerillä tai äänilevyn puhdistusaineilla, koska ne saattavat vaurioittaa CD-levyä. Älä jätä CD-levyä suoraan auringonpaisteeseen! Kirjoita CD-levyyn vain siihen tarkoitetulla kynällä. Älä liimaa CD-levyyn mitään tarraa! Huomautus Huonoilla teillä ja olosuhteissa, joissa on voimakasta tärinää, CD-levyn toisto saattaa hyppiä. Kylmällä ilmalla tai sateen jälkeen laitteeseen voi tiivistyä (kondensoitua) kosteutta. Tämä voi aiheuttaa toiston hyppimistä tai jopa estää levyn toistamisen kokonaan. Odota siinä tapauksessa, että kosteus haihtuu. Älä koskaan puhdista likaista CD-levyä pyörivin liikkein, vaan sisältä ulospäin. Voit käyttää siihen pehmeää kangasta. Jos CD-levy on pahasti likaantunut, suosittelemme sen puhdistamista erityisellä CD-levyn puhdistusaineella, minkä jälkeen sen annetaan kuivua. Kopiosuojattuja CD-levyjä ja itse äänitettyjä CD-R- ja CD-RW-levyjä ei pidä soittaa missään tapauksessa tai enintään tietyin rajoituksin. Huomaa jäljempänä olevat MP3-käyttöä koskevat ohjeet. Noudata asuinmaasi tekijänoikeuslakeja ja kansallisia määräyksiä. CD-soitin ei sisällä osia, jotka on huollettava tai korjattava. Jos CD-soittimessa on vikaa, ota yhteys merkkiliikkeeseen. Jos et ota asemasta ulos työnnettyä CD-levyä pois, se vedetään turvallisuussyistä takaisin. Jos ennen vaihtoa CD-tilaan on asetettu TP-asema, CD-toisto keskeytyy liikennetiedotteiden aikana ja radio siirtyy radio-tilaan. Liikennetiedotteen jälkeen radio jatkaa tiedotetta edeltänyttä CD-toistoa. SD-muistikortti SD-muistikortin asettaminen Työnnä SD-muistikortti lovettu kulma edellä ja ylöspäin osoittaen muistikorttipaikkaan 16, kunnes se lukittuu. Toisto alkaa automaattisesti. SD-muistikortin poistaminen Valitse valikolta Järjestelmä- ja ääniasetukset toiminto Poista SD-kortti» Sivu 7, Järjestelmä- ja ääniasetukset. Paina levyasemaan asetettua SD-muistikorttia sisäänpäin. SD-muistikortti ponnahtaa poistoasemaan. MEDIAKÄYTTÖ 11

14 SD-muistikortti on tyhjä tai tietoja ei voi lukea Jos asetat asemaan tyhjän tai lukukelvottoman SD-muistikortin, latausvaiheen jälkeen laite ei siirry SD-muistikortin käyttötilaan. Ulkoiset lähteet AUX- ja MDI-sisääntulo AUX-sisääntulo Paina näppäintä SETUP AUX. Ulkoisten äänilähteiden AUX-liitäntä on laitteen etupuolella 14. AUX-sisääntuloon liitettyjä ulkoisia äänilähteitä ei voida käyttää radion kautta. Radionavigointijärjestelmän kautta voidaan säädellä vain äänenvoimakkuutta. AUX-liitäntään sopii tavallinen 3,5 mm liitin. Käytä sovitinta, jos laitteessa ei tätä liitintä ole. MDI-sisääntulo Paina näppäintä MEDA MDI. Radionavigointijärjestelmällä voi toistaa MDI-sisääntuloon liitettyjä äänilähteitä, joiden tiedostot ovat MP3-, WMA-, OGG-Vorbis- tai AAC-muotoisia» Sivu 13, Medialähteiden ja äänitiedostojen vaatimukset. MDI-tuloon liitettyjä ulkoisia äänilähteitä voidaan käyttää radion kautta. Radioon voidaan milloin tahansa valita toinen äänilähde. Mikäli et sulje ulkoista äänilähdettä, se pysyy aktiivisena taustalla. Tutustu ulkoisen äänilähteen käyttöön laitteen valmistajan antamista käyttöohjeista. Tarvitset sovittimen audiolähteen liittämiseksi MDI-sisääntulon kautta. ipod Kun liität MDI-liitäntään ipodin, näyttöön avautuu valikko, josta voidaan valita ipodin yksittäisiä kansioita (soittolistat, albumit, artistit, kappaleet jne.). Ulkoisen äänilähteen liittäminen Bluetooth -yhteyden avulla Bluetooth-käytössä voidaan ulkoisia äänilähteitä (esim. matkapuhelin) kuunnella auton kaiuttimista Bluetooth -yhteyden avulla. Tämän toiminnon aktivointi edellyttää, että ulkoinen laite on kytketty yhteen radion kanssa» Sivu 14, Matkapuhelimen tai Bluetooth -laitteen liittäminen radionavigointijärjestelmään. Ulkoisen äänilähteen äänenvoimakkuuden säätäminen Voit säätää ulkoisen audiolähteen äänenvoimakkuutta radion äänenvoimakkuuden säätimellä 1» Kuva 1 sivulta 4. Liitetystä audiolähteestä riippuen voit muuttaa ulkoisen audiolähteen äänen ulostulon voimakkuutta. Voit myös säätää ulkoisen audiolähteen sisääntulotasoa» Sivu 10, MEDIA-käytön asetukset äänenvoimakkuuden sovittamiseksi muihin audiolähteisiin. Onnistuneen yhteyden edellytykset Vain USB 2.0 -laitteita voi liittää. Laitteen tiedostojärjestelmän FAT (File Allocation Table) tulee olla FAT16 (< 2 GB) tai FAT32 (> 2 GB). Jos liitettävässä laitteessa on paljon dataa sisältävä kiintolevy (HDD), saattaa musiikkitiedostojen sisällysluettelon lukeminen kestää kauan. Jos laitteen kansiorakenne on monimutkainen, saattaa äänitiedostojen lukeminen kestää kauan. Liitettävän laitteen kansiorakenteessa ei saisi olla enempää kuin kahdeksan kansiota sisäkkäin. Yhdessä kansiossa tulisi olla enintään 1000 tiedostoa. Laitteen liittämiseksi ei saa käyttää USB-jatkojohtoa eikä USB-jakajaa (HUB). HUOMIO Älä koskaan laita ulkoista lähdettä kojelaudan päälle. Se saattaa äkillisen ajoliikkeen vuoksi sinkoutua matkustamoon ja vahingoittaa matkustajia. Älä missään tapauksessa laita ulkoista lähdettä turvatyynyjen lähelle. Turvatyynyn lauetessa se saattaa sinkoutua matkustamoon ja vahingoittaa matkustajia. Ajon aikana ulkoista lähdettä ei saa pitää kädessä eikä polvella. Se saattaa äkillisen ajoliikkeen vuoksi sinkoutua matkustamoon ja vahingoittaa matkustajia. Ulkoisen lähteen liitosjohdon on kuljettava siten, ettei se estä ajoliikkeitä. VAROITUS AUX-tuloa saa käyttää vain äänilähdettä varten! 12 MEDIAKÄYTTÖ

15 Huomautus Tutustu ulkoisen lähteen käyttöön laitteen valmistajan antamista käyttöohjeista. Voit käyttää AUX-tuloon liitettyä ulkoista äänilähdettä vain, jos samaan aikaan MDI-tuloon ei ole laitetta liitettynä. Jos AUX-IN-liittimeen on liitetty ulkoinen äänilähde, joka saa käyttöjännitteen adapterin kautta, saattaa äänentoistossa olla häiriöitä. Äänentoisto (audiosignaalin laatu) riippuu käytetyn adapterin laadusta. Medialähteiden ja äänitiedostojen vaatimukset Medialähde Audio-CD-levyt (enintään 80 min), joiden halkaisija on 12 cm. CD-ROM-, CD-R-, CD-RW, joiden halkaisija on 12 cm ja muistikapasiteetti enintään 700 MB (megatavua) tiedostojärjestelmässä ISO 9660 taso 1 ja 2, Joliet tai UDF 1.02, 1.5, 2.01, 2.5 SD- ja MMC-muistikortit, joiden koko on 32 mm x 24 mm x 2,1 mm tai 1,4 mm tiedostojärjestelmässä FAT12, FAT16 ja FAT32 ja muistikapasiteetti enintään 2 GB (gigatavua) ja SDHC-muistikortit, joiden muistikapasiteetti on enintään 32 GB. Äänitiedostojen toisto Bluetooth -yhteydellä a). Ulkoinen AUX-äänilähde Ulkoinen MDI-muisti Soittovaatimukset CD-digitaaliäänierittely MP3-tiedostot (.mp3) tiedonsiirtonopeudella kbit/s tai vaihtuva nopeus. WMA-tiedostot (.wma) enintään 9.2 tai 10.0 mono/stereo ilman kopiosuojausta. OGG-Vorbis- ja MPEG4 AAC -formaatin mukaiset äänitiedostot. PLS-, B4S-, ASX- ja WPL-formaatin mukaiset soittolistat. Tiedostonimet ja polkumäärittelyt saavat olla enintään 256 merkkiä pitkiä. Kansiot enintään kahdeksassa hakemistotasossa. Audio-CD-levyissä enintään 256 kansiosta ja enintään 512 tiedostoa. Muistikorteissa enintään kansiota ja enintään tiedostoa, enintään tiedostoa yhdessä kansiossa. Matkapuhelimen tai ulkoisen äänilähteen on tuettava A2DP-Bluetooth -profiilia. Äänilähteen ulostuloliitään sopii 3,5 mm pistoliitin. Yhteensopiva multimedialiitäntään MEDIA-IN. a) Bluetooth on rekisteröity tavaramerkki, jonka omistaa Bluetooth SIG, Inc. MEDIAKÄYTTÖ 13

16 Puhelinkäyttö Matkapuhelimen tai Bluetooth -laitteen liittäminen radionavigointijärjestelmään Jotta matkapuhelinta tai toista Bluetooth -laitetta voitaisiin käyttää radionavigointijärjestelmän avulla, laitteet on paritettava keskenään. Aktiivinen laitepari Kun laitepari on aktiivinen, matkapuhelin käynnistää laitteen etsinnän. Aktivoi matkapuhelimesi Bluetooth -toiminto. Paina näppäintä PHONE SETUP. Bluetooth settings - Bluetooth -toiminnot asetukset Search for devices - etsii ulkoisen laitteen, jonka Bluetooth -toiminto on aktivoitu Etsintävaihe voi kestää sekuntia. Kun tämä vaihe on suoritettu, näytöllä esitetään löydettyjen matkapuhelinten nimet. Voit valita paritettavan matkapuhelimen suoraan painamalla matkapuhelimen nimeä vastaavaa toimintonäppäintä tai käyttämällä valikkonuppia 15 ja painamalla sen jälkeen näppäintä Connect. Vahvista paritus matkapuhelimella. Matkapuhelimen tyypistä riippuen näytetään joko automaattisesti muodostettua 6-numeroista PIN-koodia, joka tulee vahvistaa matkapuhelimen sekä radionavigointijärjestelmän näytöllä annettavien ohjeiden mukaisesti, tai radionavigointijärjestelmän näytöllä esitettävä 4-numeroinen PIN-koodi on syötettävä sisään manuaalisesti. Jos koodi on annettu oikein, radionavigointijärjestelmän näytölle tulee ilmoitus, että paritus onnistui. Passiivinen laitepari Kun laitepari on passiivinen, matkapuhelin käynnistää laitteen etsinnän. Aktivoi matkapuhelimesi Bluetooth -toiminto. Paina näppäintä PHONE SETUP. Bluetooth settings - Bluetooth -toiminnot asetukset Set Bluetooth visibility - radionavigointijärjestelmä asetetaan tilaan, joka näyttää muut Bluetooth -toiminnolla varustetut laitteet Käynnistä matkapuhelimen avulla Bluetooth -lisälaitteiden etsintä. Etsintävaihe voi kestää sekuntia. Kun tämä vaihe on päättynyt, matkapuhelimen näytöllä näkyy SKODA_BT tarkoittaen radionavigointijärjestelmää. Suorita yhteydenotto matkapuhelimen avulla. Matkapuhelimen tyypistä riippuen näytetään joko automaattisesti muodostettua 6-numeroista PIN-koodia, joka tulee vahvistaa matkapuhelimen sekä radionavigointijärjestelmän näytöllä annettavien ohjeiden mukaisesti, tai radionavigointijärjestelmän näytöllä esitettävä 4-numeroinen PIN-koodi on syötettävä sisään manuaalisesti. Jos koodi on annettu oikein, radionavigointijärjestelmän näytölle tulee ilmoitus, että paritus onnistui. Laiteparien poistaminen Radionavigointijärjestelmässä voi samaan aikaan olla enintään neljä matkapuhelimen tai Bluetooth -laitteen laiteparia. Jos haluat muodostaa uuden laiteparin, sinun on ensin poistettava yksi matkapuhelin tai Bluetooth -laite. Paina näppäintä PHONE SETUP. Bluetooth settings - Bluetooth -toiminnot asetukset Paired device list - Radionavigointijärjestelmän kanssa paritettujen laitteiden luettelo Delete - valitun matkapuhelimen tai Bluetooth -laitteen poistaminen laiteparien luettelosta. Päävalikko PHONE Päävalikko TELEPHONE Paina näppäintä PHONE. Yksittäiset päävalikon PHONE toiminnot saattavat vaihdella matkapuhelimen varusteiden ja ominaisuuksien mukaan. PHONE -käyttö on toiminnassa vain, kun auton sytytysvirta on päälle. Kun radionavigointijärjestelmä kytketään päälle, se ottaa automaattisesti yhteyden viimeksi yhdistettynä olleeseen matkapuhelimeen. Jos yhteyttä tähän matkapuhelimeen ei saada, järjestelmä kokeilee automaattisesti yhteydenottoa sitä ennen yhdistettynä olleeseen ja laiteparien luettelossa olevaan matkapuhelimeen. 14 Puhelinkäyttö

17 Päävalikon PHONE toimintonäppäimet Paina näppäintä PHONE. - puheohjauksen kytkeminen päälle, vain GSM II -puhelinvalmiudella. Lisätietoja puheohjauksesta on auton käyttöohjekirjassa. SOS - hätäkutsu, vain GSM III -puhelinvalmiudella rsap-profiilin kautta. Lisätietoja GSM III -puhelinvalmiudesta on auton käyttöohjekirjassa. - puhelun vastaanottaminen, näppäillyn numeron valinta. Päävalikossa PHONE soittoluettelon koskettamisen jälkeen näkyy valittu numero. - puhelun lopettaminen tai hylkääminen - vain käynnissä olevan puhelun aikana - Numerovalinta Delete - numeron poistaminen - numeron valitseminen - puhelinluettelon avaaminen Find - näyttöruudun avaaminen puhelinluettelon selaamista varten Details - puhelinluettelon kontaktitietojen näyttö - vastaamattomien puheluiden luettelon avaaminen Edit - numerovalinnan muokkaaminen - numeron valitseminen - valittujen puhelinnumeroiden luettelon avaaminen Edit - numerovalinnan muokkaaminen - numeron valitseminen - vastattujen puheluiden luettelon avaaminen Edit - numerovalinnan muokkaaminen - numeron valitseminen - Puhelinvastaaja (puhelinvastaajan numeron on oltava asetettuna)» Sivu 16, Puhelinkäytön asetukset HUOMIO Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa liikenneturvallisuudesta. Käytä puhelinta siten, että auto on koko ajan hallinnassasi - onnettomuusvaara! Puhelinkeskustelu ja toiminnot puhelun aikana Puhelu voidaan vastaanottaa myös silloin, kun radionavigointijärjestelmä on pois päältä. Kun soitat johonkin numeroon tai otat puhelua vastaan, päävalikko PHONE vaihtuu näkymäksi Puhelinkeskustelu. Soitettu puhelu Radionavigointijärjestelmän avulla puhelu voidaan aloittaa näppäilemällä suoraan puhelinnumero tai valitsemalla numero puhelinluettelosta, valittujen puhelinnumeroiden luettelosta tai aiempien puheluiden luettelosta» Sivu 15, Päävalikon PHONE toimintonäppäimet. Jos autossa on GSM II -puhelinvalmius, puhelu voidaan aloittaa myös puheohjauksella toimintonäppäimen» Sivu 15, Päävalikon PHONE toimintonäppäimet avulla. Tuleva puhelu - puhelun vastaanottaminen - puhelun hylkääminen Muut toiminnot puhelinkeskustelun aikana Extras - antaa valittavaksi lisää toimintoja Mute - mikrofonin kytkeminen päälle/pois puhelun aikana. Autossa käytävä keskustelu ei välity mikrofoniin, joten vastapuoli ei pysty kuulemaan sitä. Hands-free - käden vapaana -järjestelmän kytkeminen päälle/pois. Keskustelu ei välity autoon kaiuttimien kautta vaan ainoastaan puhelinlaitteen kautta (yksityispuhelu). Hold call - puhelun siirtäminen pitoon (näytöllä näkyy: Holding...(Pidossa) ). Yhteys säilyy, mutta puhelua ei välitetä. Resume call - pidossa ollutta puhelua jatketaan Conference - kaikkien puhelinpalaveriin osallistuvien henkilöiden konferenssikytkentä» Sivu 15, Lisäpuhelun soittaminen Enter numbers - avaa näyttöruudun DTMF-näppäinääniä varten - puhelun lopetus Lisäpuhelun soittaminen Paina näppäintä PHONE. Ota uusi puhelu valitsemalla tallennettu numero. Extras - antaa valittavaksi lisää toimintoja Swap call - vaihtaminen puheluiden välillä Conference - kaikkien puhelinpalaveriin osallistuvien henkilöiden konferenssikytkentä DTMF-näppäinäänet Jokaisella puhelimen näppäimellä on tietty DTMF-näppäinääni. DTMF-näppäinääniä käytetään esimerkiksi salasanan syötössä matkapuhelimen kautta tai puhelinpalvelun toiminnon valinnassa. Puhelinkäyttö 15

18 Jos puhelun aikana pyydetään DTMF-näppäinääniä, näppäimistö avautuu näyttöön koskettamalla Extras Syötä numerot. Seuraa annettuja ohjeita (esimerkiksi: Jos haluat keskustella työntekijämme kanssa, paina 3 ). Puhelinkäytön asetukset Paina näppäintä PHONE SETUP. Bluetooth settings 1) - Bluetooth -toiminnot asetukset Paired device list - avaa paritettujen laitteiden luettelon Search for devices - etsii ulkoisen laitteen, jonka Bluetooth -toiminto on aktivoitu Set Bluetooth visibility - radionavigointijärjestelmä asetetaan tilaan, joka näyttää muut Bluetooth -toiminnolla varustetut laitteet Enter passkey - 4-numeroisen koodin vaihtaminen laiteparien muodostamista varten Enter mobile box number - matkapuhelimen mobiilivastaajan numeron sisäänsyöttäminen Delete call lists 2) - puhelimen muistissa olevien soittoluetteloiden tyhjentäminen Switch off telephone 2)3) - puhelimen kytkeminen pois päältä (matkapuhelin pysyy paritettuna) Load telephone book - lataa puhelinluettelon matkapuhelimesta radionavigointijärjestelmän muistiin. Toimenpide voi kestää muutamia minuutteja. Reset - laitteen asetusten palauttaminen alkuperäiseen tilaan, käyttäjäprofiili poistuu 1) Jos matkapuhelin on paritettu GSM II -puhelinvalmiuden avulla, tämä toiminto ei ole käytössä. GSM III -puhelinvalmiuden Bluetooth -asetukset on selostettu auton käyttöohjekirjassa. 2) Jos matkapuhelin on paritettu GSM II -puhelinvalmiuden avulla, tämä toiminto ei ole käytössä. 3) Jos matkapuhelin on paritettu GSM III -puhelinvalmiuden avulla HFP-profiilin kautta, tämä toiminto ei ole aktiivinen. 16 Puhelinkäyttö

19 NAV-käyttö (Navigointi) Johdattelevaa tietoa Laite laskee reitin joka kerta uudelleen, jos et noudata ajo-opastusta tai poikkeat reitiltä. Laskenta kestää muutaman sekunnin. Vasta tämän jälkeen laite opastaa jälleen. Radionavigointijärjestelmä yrittää johtaa auton kohteeseen, vaikka navigointitiedot ovat jollain alueella puutteellisia tai alueen tiedot puuttuvat kokonaan. Huomaa, että ajo-ohjeet saattavat silloin olla virheelliset. Esimerkiksi yksisuuntaiset kadut tai teiden luokittelu (moottoritiet, maantiet) saattaa puuttua kokonaan tai olla epätäydellinen. Osoitetta (kaupunki, katu) syötettäessä saat käyttöön vain sellaisia kirjaimia tai symboleita, joiden avulla mielekäs nimi on mahdollinen. Näet luettelon mahdollisista nimistä. Muista kaksiosaisen paikannimen välilyönti, esim. Bad Düben. Voit toistaa viimeisimmän puheohjeen painamalla valikkonuppia 15. Matkasuosituksen kuuluessa voidaan muuttaa äänenvoimakkuutta. Antenni ei tavoita GPS-satelliittia tunnelissa eikä parkkihallissa. Laite suunnistaa silloin vain ajoneuvon antureiden ja sisäisen gyroskoopin avulla. HUOMIO Keskity ensisijaisesti ajamiseen! Tarkkaavaisuutesi herpaantuminen aiheuttaa onnettomuusvaaran. Auton kuljettaja on vastuussa liikenneturvallisuudesta. Käytä radiota siten, että säilytät auton hallinnan kaikissa tilanteissa! Navigaattorin ajo-ohjeista poiketen etusijalla on seuraavaa: tieliikennelaki, myös silloin kun ajosuositukset ja tieliikennelaki ovat ristiriidassa, liikennemerkit, valo-opasteet ja poliisin antamat ohjeet, ajettavalla osuudella vallitseva tosiaikainen tilanne. Noudata liikennesääntöjä. Liikennemerkit ja -säännöt ovat aina etusijalla navigaattorin ajo-ohjeisiin nähden. HUOMIO (jatkoa) Vaikka navigointitiedoissa on yksisuuntaisia katuja, kävelykatuja jne., liikenneolot muuttuvat jatkuvasti. Radionavigointijärjestelmä ei huomioi liikennevaloja, pysähtymisestä ja etuajo-oikeudesta ilmoittavia liikennemerkkejä, pysäköinti- ja pysähtymiskieltoja, tien kavennuksia eikä nopeusrajoituksia. Sovita ajonopeus aina tien kuntoon sekä liikenne- ja sääolosuhteisiin. Radionavigointijärjestelmän käyttö ei saa johtaa siihen, että ajat esim. sumussa liian suurella tilannenopeudella onnettomuusvaara! Käytä radionavigointijärjestelmää ajon aikana vain, kun se muu liikenne huomioon ottaen on turvallista. Ajo-ohjeet saattavat poiketa todellisesta tilanteesta esim. tietyömaiden tai vanhentuneen navigointidatan vuoksi. Aja silloin todellisen tilanteen mukaan äläkä noudata navigaattorin ajo-ohjeita. Säädä äänenvoimakkuus niin, että voit kuulla etuajo-oikeutettujen autojen, kuten poliisi-, pelastus- ja paloautojen, äänisignaalin. Huomautus Kaikki kohteet (valtion-, paikkakunnan-, kadun-, erityiskohteen nimi) tulee antaa ainoastaan maakohtaisia (tai erityiskohteiden osalta kielikohtaisia) erityismerkkejä käyttäen. Kun auton nopeus kasvaa, et voi enää valita näytöltä eräitä radionavigointijärjestelmän toimintoja (maakohtainen ominaisuus). Tämä ei ole toimintahäiriö, vaan johtuu maakohtaisista tieliikennemääräyksistä. Navigointitiedot ja SD-muistikortti Navigointitiedot ovat valmiina muistissa, kun radionavigointijärjestelmän muisti kytketään ensimmäisen kerran päälle, joten navigointi voidaan aloittaa välittömästi. Navigointitietojen päivittäminen Poista SD-muistikortin mekaaninen kirjoitussuojaus. SD-muistikortin asettaminen» Sivu 11, SD-muistikortti. Kun SD-muistikortti on asetettu paikalleen, näytöllä näkyy automaattisesti seuraavaa: Assign - muistikortin kohdistus radionavigointijärjestelmään. Lisenssioikeudellisesta syistä SD-muistikortti määritellään sinun radionavigointijärjestelmääsi, minkä jälkeen sitä ei voida enää käyttää muissa navigointijärjestelmissä. NAV-käyttö (Navigointi) 17

20 Use SD - Navigointitietojen käyttö suoraan SD-muistikortilta. Jos muistikortin navigointitietoihin on tallennettu muita alueita kuin radionavigointijärjestelmän muistiin, voit halutessasi käyttää päämäärään opastuksessa suoraan muistikortin tietoja. Näin sinulla on käytössäsi kaksi erilaista navigointitietuetta. SDmuistikortin navigointitietoja ei tarvitse kopioida radionavigointijärjestelmän muistiin. Save - Navigointitietoja kopiointi SD-muistikortilta sisäiseen muistiin. Sisäisen muistin vanhat navigointitiedot poistetaan. Poistettuja tietoja ei voi perustaa uudelleen». Navigointitiedot eivät ole käytettävissä kopiointivaiheen aikana. Tämä vaihe kestää noin kaksi tuntia. Älä poista SD-muistikorttia silloin, kun tietoja kopioidaan SD-muistikortilta radionavigointijärjestelmän sisäiseen muistiin! Se voi vahingoittaa muistikorttia! Manuaalinen kopiointi Jos kopiointi ei automaattisesti käynnisty sen jälkeen, kun voimassa olevat navigointitiedot sisältävä SD-muistikortti on laitettu sisään, kopiointivaihe voidaan käynnistää manuaalisesti. Paina näppäintä NAV SETUP. Navigation data basis - navigointitietojen valintojen näyttö Install/use SD data navigointitietojen asentaminen tai käyttäminen SD-muistikortilta VAROITUS Jos radionavigointijärjestelmän sisäisessä muistissa oleva navigointitiedot korvataan uuden version tiedoilla, niitä ei voida enää sen jälkeen palauttaa käyttöön! Huomautus Ajantasaisia tai muiden maiden navigointitietoja sisältäviä SD-muistikortteja on saatavissa alkuperäisenä ŠKODA-lisävarusteena. Navigoinnin päävalikko Navigoinnin päävalikon kutsuminen. Paina näppäintä NAV. Kuva 4 Navigoinnin päävalikko Vaihtaminen navigoinnin päävalikon ja karttanäkymän välillä Paina näppäintä NAV, jolloin näyttö vaihtuu päävalikolta NAVIGATION karttanäkymään. Näppäimen NAV painallus toisen kerran vaihtaa karttanäkymästä takaisin päävalikolle NAVIGATION. Lisätietojen kutsuminen Paina näppäintä - näkyviin tulee ajoneuvon paikannustiedot ja pääset lisätoimintoihin (lippumerkki, reittiluettelo, reittiosuuden lukitseminen)» Sivu 21, Lisäikkunan ja lippumerkin tallentaminen. Toimintonäppäimet päävalikossa NAVIGATION Map - vaihto karttanäkymään Osoite - näyttöruutu määränpään sisäänsyöttämistä varten» Sivu 19, Määränpäiden sisäänsyöttö ja tallennus Määränpäämuisti - manuaalisesti tallennettujen määränpäiden luettelon avaaminen Viimeisimmät määränpäät - automaattisesti tallennetun viimeisimpien määräpäiden luettelon avaus Huoltoasema - lähimpien huoltoasemien luettelon avaaminen» Sivu 20, Huoltoaseman tai pysäköintialueen valitseminen Pysäköintialue - lähimpien pysäköintialueiden luettelon avaaminen» Sivu 20, Huoltoaseman tai pysäköintialueen valitseminen 18 NAV-käyttö (Navigointi)

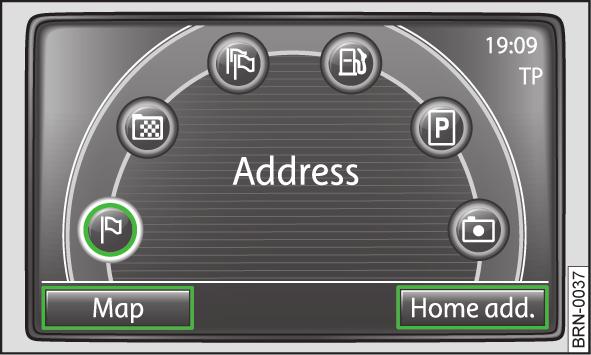

21 Erityiskohde - erityisen määränpään valitseminen» Sivu 20, Erityiskohteen valinta kohteeksi Home add. - reitin opastuksen aloittaminen tallennettuun kotiosoitteeseen. Reitin opastuksen aikana tähän kohtaan tulee toimintonäppäin Stop. SD-muistikortin kohteet ŠKODA Auton internetsivustolla olevan Web-sovelluksen avulla voit luoda määränpäistä käyntikortteja. Nämä määränpäät voidaan sitten tuoda yksinkertaisella tavalla SD-kortin avulla radionavigointijärjestelmään. Asetukset navigointikäytöllä (NAV) Paina näppäintä NAV SETUP. Toimintonäppäimet valikossa Navigation Route options - reitin valintoja koskevat asetukset Route criteria - laskentaperusteiden asettaminen reitin määritystä varten Fast - nopein reitti määränpäähän, vaikka se edellyttäisi kiertotien käyttämistä Economical - reitin laskeminen mahdollisimman lyhyellä ajoajalla ja ajomatkalla Short - näytetään lyhin reitti määränpäähän, vaikka se kestäisi pidemmän aikaa. Reitin opastus voi sisältää epätavallisia reittiosuuksia, esim. metsäteitä. Dynamic route - asetus, jolla käytetään TMC-liikennetiedotteita reitin laskennassa» Sivu 22, Dynaaminen reitin opastus liikennetiedotteiden avulla Avoid motorways - asetus, jolla vältetään moottoritiet reitin laskennassa Avoid toll roads - asetus, jolla vältetään tietullitiet reitin laskennassa Avoid ferries - asetus, jolla vältetään autolautat reitin laskennassa Jos vaihtoehtoista reittiä ei ole (esim. saarelle, jonne ei pääse ilman lauttaa), tämä reittityyppi otetaan mukaan reitin laskentaan, vaikka se aiemmin olisikin suljettu pois. Avoid toll sticker routes - avaa luettelon maista, joissa on pakollinen tietullitarra. Hakamerkki tarkoittaa, että reitin laskennassa suljetaan pois valitun maan kaikki sellaiset tiet, jotka edellyttävät pakollisen tietullitarran hankkimista. Announcement volume - ajo-opastuksen äänenvoimakkuuden säätö Day/Night - vaihtaa karttakuvan päivä- tai yönäytön tai automaattisen esityksen välillä. Automaattiesitys perustuu himmennysvalon päälle- ja poiskytkentään. POIs on map -Erikoiskohteiden näyttö karttanäkymässä (vain pysäköintipaikat, huoltoasemat ja ŠKODA-merkkiliikkeet) Autozoom - muuttaa kartan mittakaavaa automaattisesti nopeuden ja ajettavan reitin mukaan (moottoritiellä: pieni mittakaava - kaupungissa: suuri mittakaava). Traffic sign display - nopeusrajoitusten näytön kytkeminen päälle/pois kulloinkin ajettavalla reitin osuudella (näytön vasen yläkulma) Time display - seuraavien tietojen näytön vaihtaminen määränpäähän opastuksen aikana ETA - arvioitu saapumisaika määränpäähän Travel time - arvioitu jäljellä oleva ajoaika määränpäähän Time display to - saapumisajan näyttö: destination - arvioitu saapumisaika matkan lopulliseen määränpäähän stopover - arvioitu saapumisaika matkan välietappin» Sivu 20, Välietapin antaminen Kotiosoitteen syöttäminen Syötä kotiosoitteesi Position - olinpaikan tallentaminen kotiosoitteeksi Address - osoitteen antaminen tai muuttaminen kotiosoitteeksi Demo mode - Demotilan päälle-/poiskytkeminen. Jos demotila on päällä, voit määränpäähän opastuksen alussa määritellä, tapahtuuko opastus normaalisti ( todellinen opastus määränpäähän) vain demotilassa (virtuaalinen opastus määränpäähän). Demotilassa reitti käydään läpi vain virtuaalisesti. Virtuaalinen reitin opastus alkaa alusta, kun kuvitteellinen matkakohde on saavutettu. Demo mode starting point - demotilassa käytettävän kuvitteellisen aloituskohdan syöttö Delete destination memory - kohdemuistin tai äskeisten kohteiden luettelon tyhjentäminen All - kaikkien määränpäiden poistaminen muistista Last destins. - kaikkien määränpäiden poistaminen aiempien määränpäiden luettelosta Dest. guidan. symbol kaikkien navigointijärjestelmään tai SD-muistikortille tallennettujen navigointitietojen tai SD-muistikortin suoraa käyttöä koskevien tietojen näyttö» Sivu 17, Navigointitiedot ja SD-muistikortti. Määränpäät Määränpäiden sisäänsyöttö ja tallennus Määränpäiden manuaalinen sisäänsyöttö ja tallennus Paina näppäintä NAV. Syötä osoite valitsemalla ensin maa, sitten kaupunki ja lopuksi postinumero. Sen jälkeen voit määritellä kadun ja talon numeron tai katujen risteyksen edelleen täsmentämistä varten. Nämä osoitemäärittelyt asetetaan peräkkäin seuraavissa syöttöruuduissa. NAV-käyttö (Navigointi) 19

22 Jos annetut tiedot ovat riittävät määränpään määrittämiseen, näytölle tulee toimintonäppäin Status. Nyt voidaan aloittaa opastus määränpäähän tai määritellä lisää yksityiskohtia määränpäätä varten. Store - avaa näyttöruudun määränpään sisäänsyöttämistä varten Delete Muuta kohteen nimeä OK - määränpään nimen tallentaminen Start - reitin opastuksen aloittaminen määränpäähän Määränpäämuisti Paina näppäintä NAV - näytölle tulee luettelo manuaalisesti tallennetuista määränpäistä (opastus määränpäähän voidaan aloittaa näytettävää määränpäätä vastaavalla toimintonäppäimellä). Valitse valikkonuppia 15 kiertämällä kohde, jonka haluat nimetä uudelleen, muokata tai poistaa. SD Destinations - kaikkien SD-kortille tallennettujen määränpäiden näyttö Import - laitteen muistiin SD-kortilla tallennettuna olevien määränpäiden tuonti All - kaikkien SD-kortilla olevien määränpäiden valinta Import - SD-kortilta valittujen määränpäiden tuonti laitteen muistiin Details - määränpäätä koskevien lisätietojen näyttö Import - tuontia varten näytettävien määränpäiden valinta Start - reitin opastuksen aloittaminen määränpäähän Details - määränpäätä koskevien lisätietojen muisti (määränpään nimi, maa, kaupunki, jne.). Näytettäviä tietoja voidaan muuttaa. Delete - valitun määränpään poistaminen Start - reitin opastuksen aloittaminen määränpäähän Viimeisimpien määränpäiden tallennus Paina näppäintä NAV - näytölle tulee automaattisesti tallennettujen aiempien määränpäiden luettelo. Valitse yksi näytettävistä määränpäistä, minkä jälkeen laite vaihtaa karttanäkymään ja reitin opastus määränpäähän alkaa automaattisesti. Details - määränpäätä koskevien lisätietojen näyttö Store - määränpään nimen syöttäminen ja tallentaminen Delete - määräpään nimen poistaminen OK - määränpään nimen vahvistaminen tallentaminen Start - reitin opastuksen aloittaminen määränpäähän Välietapin antaminen Määränpäähän opastamisen aikana voit antaa uuden määränpään, jota käytetään välietappina. Sisäänsyötetty välietappi saavutetaan, ennen kuin jatketaan eteenpäin kohti matkan lopullista määränpäätä. Matkan lopullinen määränpää on se kohde, johon reitin opastus ensimmäiseksi aloitettiin. Kun määrittelet osoitteen, huomioi aina, onko kyseessä välietappi vaiko matkan lopullinen määränpää. Paina reitin opastuksen aikana näppäintä NAV - näytölle tulee navigoinnin päävalikko. Syötä uusi osoite tai valitse valmiiksi tallennettu osoite. Stopover - määritellyn uuden määränpään valitseminen välietapiksi New destin. - meneillään olevan reitin opastuksen lopettaminen ja uuden kohteen valitseminen matkan lopulliseksi määränpääksi Huoltoaseman tai pysäköintialueen valitseminen Paina näppäintä NAV - Service station tai - Parking area - järjestelmä etsii lähistöllä olevat huoltoasemat tai pysäköintialueet. Store - tallentaminen määränpäiden muistiin Details - määränpäätä koskevien lisätietojen näyttö Store - tallentaminen määränpäiden muistiin Start - reitin opastuksen aloittaminen määränpäähän Erityiskohteen valinta kohteeksi Paina näppäintä NAV - POI. Town - etsintä halutun alueen keskustassa Here - etsintä olinpaikan ympäristöstä Seuraavaksi avautuu ikkuna, jossa voit hakea kohdetta avainsanan tai sellaisen hakusanan avulla, josta erityiskohteen nimi muodostaa osan. Erityiskohdetta haetaan 75 km säteellä. Voi käyttää avainsanoina yleisnimiä kuten hotelli, stadion, ŠKODA tai määränpään nimen osia kuten järvi tai sanoja kuten nälkä, jano, ostos, rentoutus, jne. Kirjoita avainsana oikein (huomaa erikoismerkit). Delete - näppäillyn merkin poistaminen Find - etsintä sisäänsyötetyn parametrin mukaan Store - tallentaminen määränpäiden muistiin Details - määränpäätä koskevien lisätietojen näyttö Store - tallentaminen määränpäiden muistiin Start - reitin opastuksen aloittaminen määränpäähän 20 NAV-käyttö (Navigointi)

23 Lisäikkunan ja lippumerkin tallentaminen Paina näppäintä - näytölle avautuu ponnahdusikkuna. Jos reitin opastus ei ole aktiivinen, näytölle tulee ponnahdusikkuna, joka sisältää seuraavia nykyistä olinpaikkaa koskevia tietoja: sijainti; leveys- ja pituusaste; korkeus meren pinnasta (jos käytettävissä on vähintään 4 satelliittia); GPS-tila (GPS_FIX - olinpaikan voi määrittää, GPS_FIX_3D - korkeuden voi määrittää); Käytettävissä olevien ja vastaanotettujen satelliittien lukumäärä (käytettävissä olevien satelliittien lukumäärä määrää GPS-tilan). Jos reitin opastus on aktiivinen, näytölle tulee matkan määränpään ponnahdusikkuna. Flagged destination - nykyisen olipaikan tallentaminen lippumerkityksi määränpääksi Opastus määränpäähän Määränpäähän opastuksen aloittaminen Paina näppäintä NAV Map - vaihto karttanäkymään. Opastus määränpäähän aloitetaan toimintonäppäimellä Start. Opastus määränpäähän voidaan aloittaa myös muissa valikkokohteissa» Sivu 19, Määränpäiden sisäänsyöttö ja tallennus. Suunnistaminen kartalla reitin opastuksen aikana Kuva 5 Esimerkki karttanäytöstä Karttasymboli - Kompassi (näytön oikeassa yläkulmassa), jonka nuoli osoittaa pohjoiseen. Painamalla symbolia voidaan valita kaksiulotteinen (2D) ja kolmiulotteinen (3D) karttanäkymä. - nykyinen auton sijainti ja ajosuunta - etäisyys määränpäähän (näytön vasemmassa alakulmassa) - etäisyys välietappiin (näytön vasemmassa alakulmassa) näytetään vain, jos reitin opastus ja arvioidun välietappiin saapumisajan näyttö ovat aktivoituna» Sivu 19, Asetukset navigointikäytöllä (NAV) - arvioitu saapumisaika tai ajoaika määränpäähän (näytön oikeassa alakulmassa) Näytön vasemmassa alakulmassa näytetään lisätietoja, esim. ajosuunnan nuoli, nopeusrajoitus tai muu vastaava. Asetusvalinnat Kierrä valikkonuppia 15 - mittakaava muuttuu. Paina valikkonuppia 15 - jolloin viimeisimmät navigointiohjeet toistetaan. Näytön kosketus - toimintonäppäinten Extras ja Stop näyttö» Sivu 21, Määränpäähän opastuksen pysäyttäminen. Extras - karttanäytön asetusten muuttaminen 2D north - kaksiulotteinen, näkymä ylhäältä pohjoiseen 2D heading - kaksiulotteinen, näkymä ylhäältä ajosuuntaan 3D heading - kolmiulotteinen, viistosti eteenpäin ( lintuperspektiivi ) Overview map - laskettu reitti näytetään nykyisestä olinpaikasta määränpäähän yleiskuvauksellisessa kartassa (reitin opastuksen ollessa käynnissä) Route list - reittiosuuksien luettelo» Sivu 22, Reittiosuuksien näyttö Määränpäähän opastuksen pysäyttäminen Kun opastus määränpäähän on käynnissä, paina näppäintä NAV (tai kosketa näyttöruutuun) Stop - opastus päättyy (pysähtyy). Määränpäähän opastuksen jatkaminen Paina näppäintä NAV Start - opastus määränpäähän jatkuu auton sen hetkisestä sijaintipaikasta. NAV-käyttö (Navigointi) 21

24 Reittiosuuden sulkeminen manuaalisesti Heti edessä olevan reittiosuuden manuaalinen sulkeminen (esim. ilmoitetun liikennehäiriön perusteella) Paina näppäintä Route. Congestion ahead - kiertämällä näppäintä 15 voit merkitä reittiosuuden suljetuksi nykyisestä sijaintipaikastasi tietyn matkaa eteenpäin. Suljetun osuuden pituus näytetään alla olevalla näyttörivillä. Kun suurin suljettavissa olevan reittiosuuden pituus saavutetaan, pituustiedon kohdalle tulee merkintä (Max). OK - suljettavan reittiosuuden pituuden vahvistaminen Kun haluat poistaa reittiosuudelle itse määrittelemäsi sulun, paina näppäintä Route. Lift cong. excl. - reittiosuudelle manuaalisesti määritellyn sulun poistaminen Reittiosuuden sulkeminen reittiluettelon avulla Paina näppäintä Route. Route list - reittiosuuksien luettelo Exclude - suljettavan reittiosuuden alkukohdan valitseminen Exclude to - suljettavan reittiosuuden alkukohdan valitseminen Kun haluat poistaa reittiosuudelta sulun, paina näppäintä Route. Lift route excl. - reittiosuudella olevan sulun poistaminen Reittiosuuksien näyttö Ponnahdusikkuna reitin opastuksen aikana Paina näppäintä Route. Näppäimellä Route list näytetään vielä jäljellä oleva kohteet (kadut, katumerkinnät ja reittiosuudet). Details - valitun reittiosuuden tietojen näyttö Dynaaminen reitin opastus liikennetiedotteiden avulla Dynaamisen reitin opastuksen edellytykset TMC (Traffic Message Channel) on digitaalinen radioasemien antama palvelu jatkuvasta liikennetiedotteiden radioinnista. Kun alueella toimivien TMC-liikenneradioasemien vastaanottaminen on mahdollista, liikennetiedotteet päivitetään reaaliaikaisesti taustalla. Vastaanotettavat TMC-liikennetiedotteet näytetään luettelossa» Sivu 23, TMC-liikennetiedotteiden näyttö. Liikennetiedotteiden laatu ja sisältö riippuvat radioasemien lähettimistä. Liikennetiedotteiden vastaanottoa ei voi kytkeä päälle tai pois päältä. Kuunneltava radioasema ei välttämättä lähetä liikennetiedotteita. Kun dynaamisen reitin opastuksen toiminto» Sivu 19, Asetukset navigointikäytöllä (NAV) on aktivoitu ja radionavigointijärjestelmä laskee, että voitaisiin saavuttaa aikahyötyä käyttämällä kiertotietä, tämä vaihtoehtoinen reitti määritetään automaattisesti. Navigaattori voi arvioida ja näyttää liikennetiedotteita vain silloin, jos laitteen muistissa on alueen navigointitiedot tai laite voi hakea sen SD-muistikortin kautta. Saat ajankohtaiset liikennetiedotteet näkyviin painamalla näppäintä TMC. Liikennetiedotteina vastaanotetut reitin varrella olevat liikennehäiriöt näkyvät kartalla värisymbolina. Liikennetiedotteina vastaanotetut liikennehäiriöt, jotka eivät ole reitin varrella, näkyvät kartalla harmaana symbolina. TMC-symbolin sijainti osoittaa liikennehäiriön alkukohtaa ja suuntaa, jos ne sisältyvät yksiselitteisinä tiedotteeseen. Kun dynaamisen reitin opastuksen toiminto» Sivu 19, Asetukset navigointikäytöllä (NAV) on aktivoitu ja radionavigointijärjestelmä laskee, että voitaisiin saavuttaa aikahyötyä käyttämällä kiertotietä, tämä vaihtoehtoinen reitti määritetään automaattisesti. Reitin uudelleenlaskennan yhteydessä annetaan vastaavat navigointiohjeet. Samaten ohjeet annetaan, jos alkuperäisessä reitin laskennassa huomioon otettu liikennehäiriö on poistunut. Huomautus Ruuhkan kiertäminen liikennetiedotteen perusteella ei aina anna aikahyötyä, jos esimerkiksi kiertotie on myös ruuhkainen. Jos reitillä olevaa liikennehäiriötä ei ole vielä määritetty liikennetiedotteeseen, matkalla olevat sulut voidaan määritellä myös manuaalisesti» Sivu 22, Reittiosuuden sulkeminen manuaalisesti. 22 NAV-käyttö (Navigointi)

25 TMC-käyttö TMC-liikennetiedotteiden näyttö Traffic program (TP) - liikennetiedotteiden TP kytkeminen päälle/pois Dynamic route - asetus, jolla käytetään TMC-liikennetiedotteita reitin laskennassa» Sivu 22, Dynaaminen reitin opastus liikennetiedotteiden avulla. TMC-liikennetiedotteita seurataan reitin opastuksen aikana matkan varrella olevien häiriöiden optimaalista huomiointia varten» Sivu 22, Dynaaminen reitin opastus liikennetiedotteiden avulla. Voit selata painikkeilla kaikkia vastaanotettuja tiedotteita yksityiskohtaisessa näkymässä. Paina näppäintä TMC - ajankohtaisisten liikennetiedotteiden luettelon näyttö. Details - luettelosta valitun liikennetiedotteen yksityiskohtaisten tietojen näyttäminen Paina näppäintä - kullakin hetkellä vastaanotettavien TMC-lähetysasemien nimien näyttö. Liikennehäiriöt esitetään sekä yksityiskohtaisessa näkymässä että kartalla vastaavalla symbolilla. Häiriön suunta osoitetaan kartalla värein. Reitillä (ajosuunnassa) oleva liikennehäiriö osoitetaan punaisena. Vastakkaiseen suuntaan oleva häiriö osoitetaan harmaana. Huomautus Kun alueella toimivien TMC-liikenneradioasemien vastaanottaminen on mahdollista, liikennetiedotteet päivitetään reaaliaikaisesti taustalla. Kuunneltava radioasema ei välttämättä lähetä liikennetiedotteita. Radionavigointijärjestelmä voi käsitellä ja tallentaa liikennetiedotteita vain, jos läpikuljettavan alueen navigointitiedot ovat käytettävissä. Dynaamisen opastuksen paikkansapitävyys riippuu lähetetyistä liikennetiedotteista. Niiden sisällöstä vastaavat radioasemien liikennetoimittajat. Liikennetiedotteita tarvitaan myös dynaamisessa määränpäähän opastuksessa. Ruuhkan kiertäminen liikennetiedotteen perusteella ei aina anna aikahyötyä, jos esimerkiksi kiertotie on myös ruuhkainen. Liikennetiedotteiden TP ja TMC-liikennetiedotteiden asetukset Paina näppäintä TMC SETUP. TMC-käyttö 23

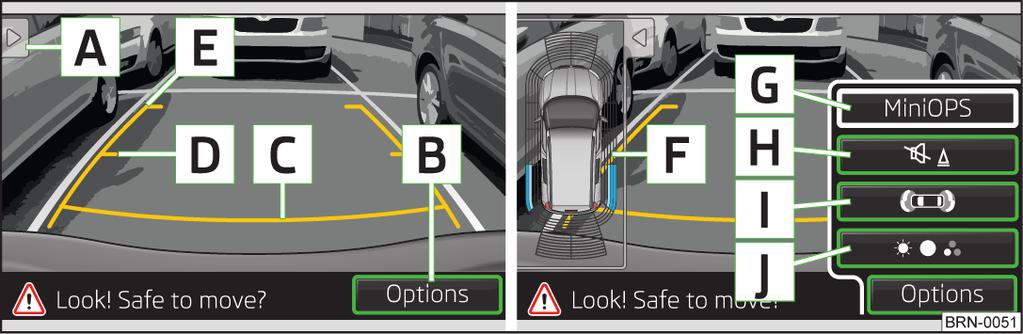

26 Optisten pysäköintiohjausavustusjärjestelmän näyttö Peruutuskameran näyttö Optisen pysäköintijärjestelmän (OPS) näyttö Kuva 6 Esimerkki laitteen näytöstä Kuva 7 Esimerkki laitteen näytöstä Pysäköitäessä ja ohjailtaessa auton ympäristön esteet näkyvät laitteen näytöllä. Lisätietoja pysäköintitutkasta» Ajoneuvon omistajan käsikirjassa, kappale Ajonavustusjärjestelmät. Näyttösivun kuvaus A B C D E F Törmäysalueella havaittu este. Älä jatka ajamista! Alue, jossa ei ole tunnistettua estettä tai vapaa väli puskurin ja esteen välissä. Törmäysalueen ulkopuolella havaittu este. Havaitun esteen takana oleva alue. Akustisen pysäköintitutkan kytkentä päälle ja pois. Vaihda peruutuskameran näytölle» Kuva 7 sivulta 24. Peruutuskamera valvoo aluetta auton takana. Valvottava alue näkyy laitteen näytöllä. Lisätietoja pysäköintitutkasta» Ajoneuvon omistajan käsikirjassa, kappale Ajonavustusjärjestelmät. Näyttösivun kuvaus A B C D E F G H I J Pienennetyn OPS-näytön päälle-/poiskytkentä. Lisätoimintojen valikko. Etäisyys auton takana noin 40 cm (turvaväli)». Etäisyys ajoneuvon takana noin 1 m». Etäisyys ajoneuvon takana noin 2 m». Pienennetty OPS-näyttö. Pienennetyn OPS-näytön päälle-/poiskytkentä. Akustisen pysäköintitutkan kytkentä päälle ja pois. Vaihda OPS-näytölle» Kuva 6 sivulta 24. Näytön asetukset - kirkkaus, kontrasti, väri. VAROITUS Näytöllä näkyy likimääräinen etäisyys. Näytetty etäisyys vaihtelee auton kuormituksesta ja tien kaltevuudesta riippuen - törmäysvaara! 24 Optisten pysäköintiohjausavustusjärjestelmän näyttö
